Стропильная нога — элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать

Стропильная система – это конструкция, обеспечивающая прочность крыши и служащая основой для укладки кровельного материала. Она показана на фото.

Крыша – это несущая конструкция, которая выполняет следующие функции:

придает строению красивый внешний вид;
принимает на себя внешние нагрузки;
ограждает чердак от окружающего мира;
передает нагрузку с обрешетки и материала на ней на стены здания и внутренние опоры.

К главным элементам крыши относятся обрешетка, стропила и мауэрлат. Также в несущую конструкцию входят дополнительные элементы крепежа – ригели, стойки, подкосы стропил, распорки и прочее. На надежность и прочность кровли наиболее влияет система стропил. Стропила – это основная несущая часть крыши. На стропильную систему приходится вес не только кровельного покрытия, но и снежного покрова, давление ветра. Она должна выдерживать все эти воздействия, поэтому расчет производят с учетом типа кровельного материала и климатических особенностей региона.

Конструкция системы стропил

Соединение стропил друг с другом придает жесткость кровельному каркасу, и в результате получается прочная стропильная конструкция. Нагрузка на стропила может быть довольно значительной, например, во время сильного ветра, поэтому каркас крепко связывают с коробкой здания.

При строительстве частных домов и коттеджей обычно используют деревянные стропильные системы, которые легко изготавливаются и устанавливаются. Если же при возведении стен были сделаны ошибки, эти изделия можно легко обработать: укоротить, нарастить, подтесать и т.д.

При монтаже используют крепежные элементы стропильной системы: болты, шурупы, хомуты, гвозди, скобы. Также они применяются для усиления несущей кровельной конструкции. Связанные между собой элементы крыши создают стропильную ферму, в основе которой находятся треугольники, являющиеся самой жесткой геометрической фигурой.

Выбирая материал для изготовления системы из стропил, необходимо учитывать конструктивные и архитектурные нюансы проекта. Не стоит забывать про антисептическую и противопожарную пропитку для них, поскольку это влияет на долговечность кровли.

Состоит система из стропильных ног. Устанавливают стропила под углом уклона скатов крыш. Нижние участки стропильных ног опираются на внешние стены с помощью мауэрлата, способствующего равномерному распределению нагрузки. Верхние окончания стропил опираются на брус под коньком или на промежуточные подгоны. С помощью системы стоек нагрузка передается несущим внутренним стенам.

Виды стропил

Бывают наслонные и висячие стропила..

Стропила висячие состоят из таких элементов: нога стропила, перекрытие чердака, ригель. У этих стропил есть только две крайние опорные точки. Они опираются непосредственно на стены дома. Стропильные ноги реагируют и на сжатие, и на изгиб. Эти стропила без подкосов.

Конструкция висячих стропил передает стенам значительное распирающее усилие по горизонтали. Для того, чтобы уменьшить нагрузку, используют растяжку, с помощью которой соединяют стропильные ноги. Делают ее либо в основании стропил, либо на большей высоте. Растяжка в основании стропил является одновременно и балкой перекрытия – это актуально при создании мансардных кровель. При повышении высоты расположения растяжки требуется увеличить ее мощность и убедиться в надежности прикрепления к стропилам.

В состав наслонных стропил входят: стропильная нога, мауэрлат, бабка, подкос, затяжка. Этот вид стропил устанавливают в зданиях, в которых есть средняя несущая стена или промежуточные опоры в виде столбов. Элементы такой конструкции работают только на изгиб, выполняя функцию бабок. Вес системы наслонных стропил меньше, материалов также требуется меньшее количество, поэтому она обходится дешевле, чем висячая система.

Монтаж наслонной системы делают в том случае, если опоры друг от друга удалены не больше чем на 6,5 метров. Если есть дополнительная опора, стропила иногда перекрывают ширину в 12 метров, а если опор две – до 15метров.

Стропильные ноги чаще всего опирают не на стены здания, а на специальный брус – мауэрлат. Этот элемент может находиться по всей длине дома или быть подложенным только под стропильные ноги. Если конструкции деревянные, для мауэрлата берут бревно или брус, которое является верхним венцом сруба.

При кирпичной кладке стен мауэрлат представляет собой установленный вровень с внутренней поверхностью стен брус, огражденный снаружи выступом кладки. Между этим элементом и кирпичом укладывают слой гидроизоляции – например, можно положить в два слоя рубероид.

Если ширина стропил небольшая, со временем они могут обвиснуть. Чтобы этого не произошло, используют решетку, состоящую из стойки, ригеля и подкосов. В верхней части конструкции укладывают прогон, который соединяет стропила или фермы. Это делают независимо от вида кровли. Впоследствии на этом прогоне делают конек кровли. В местах, где нет несущих стен, пятки стропил упирают в боковые прогоны – продольные балки значительной мощности. Размеры данных деталей зависят от ожидаемой нагрузки.

При строительстве частных домов используют стропила из бревен – они более легкие. Для создания крыш на многоэтажных жилых объектах и промышленных зданиях применяют металлические стропила.

Установка стропильных систем

Углы наклонов скатов выбираются исходя из типа здания и назначения чердачного пространства. На величину наклона также оказывает влияние материал, выбранный для создания кровельного покрытия.

Если будет укладываться рулонная продукция, угол наклона должен составлять 8-18 градусов. Для черепицы необходимый угол равен 30-60 градусов, для кровельной стали или листов асбоцемента – 14-60 градусов.

Установку системы стропил начинают после возведения несущих стен дома. Конструкция стропил деревянного рубленого дома значительно отличается от систем для домов из пеногазобетона, кирпича, каркасных деревянных или панельных домов. Различия существенны и при одинаковой форме, типе и виде крыши. Что касается того, чем обработать стропильную систему, то необходимо использовать антисептические и противопожарные средства, чтобы крыша прослужила длительное время.

Главные элементы несущей конструкции – стропильные фермы и обрешетка. Кровля является наружной частью крыши, которую укладывают на несущую конструкцию, состоящую из обрешетки и стропил.

Для производства стропил берут материал определенного размера. Так, толщина стропил (сечение) чаще всего составляет 150х50 и 200х50 миллиметров. Для обрешетки обычно берут брусья и доски размером 50х50 и 150х25 миллиметров. Расстояние между стропильными ногами в среднем составляет 90 сантиметров. Если уклон крыши больше 45 градусов, данный шаг увеличивают до 100-130 сантиметров, а если в регионе выпадает огромное количество снега, то уменьшают до 60-80 сантиметров.

Чтобы произвести более точные расчеты относительно промежутка между строительными ногами, нужно учитывать их сечение, шаг между опорами (подкосами, прогоном конька, стойками), тип кровельного материала.

Плавающая стропильная система крепится с помощью специальных кронштейнов, позволяющим стропилам «садиться» вместе с усадкой фронтонов и не висеть над коньковым бревном.

В горных районах пользуется популярностью стропильная система шале. Особенностью данной конструкции является значительный выступ крыши за пределы несущих стен. Иногда такой выступ достигает двух-трех метров, а угол ската кровли небольшой. На такой крыше не задерживается снег, поэтому она служит долго. Но лучшим вариантом является выступ крыши на 1-1,5 метра.

Если жесткость обеспечивается фермами, усиление стропил делают с помощью диагональных связей. Для них могут использоваться доски толщиной 3-4 сантиметров, прибиваемые в основании крайней стропильной ноги и в средней части соседней. Стропильные ноги – это главный элемент системы, поэтому на них приходится большая часть нагрузки кровли. По этой причине систему нужно правильно рассчитывать и устанавливать, чтобы крыша получилась надежной.

Монтаж стропильной системы необходимо произвести, точно соблюдая все требования. Если нет опыта в строительстве, лучше поручить возведение крыши специалистам, поскольку это нелегкое занятие, и малейшие ошибки могут привести к ее обрушению.

Стропильная нога: важный элемент системы стропил

Стропильная система оборудуется для укладки материала покрытия кровли и обеспечивает прочность и надежность возводимой крыши. В данной статье рассказано о том, как выполняется монтаж системы стропил и какие элементы (стропильная нога, мауэрлат и т.д.) она в себя включает.

Крыша – это несущая конструкция, выполняющая целый ряд функций:

Принимает на себя все нагрузки извне, такие как вес самой кровли и ее элементов;
Передает нагрузку с обрешетки и уложенного на ней материала на внутренние опоры и стены здания;
Придает зданию эстетичный внешний вид;
Ограждает помещение чердака от внешнего мира и т.д.

К основным несущим элементам крыши можно отнести стропила, обрешетку и мауэрлат. Помимо этого несущая конструкция включает в себя целый ряд дополнительных элементов крепежа, таких как стойки, ригели, распорки, подкосы и многие другие.

На прочность и надежность кровли непосредственное влияние оказывает ее несущая конструкция — система стропил. Стропила представляют собой основную несущую часть конструкцию кровли.

Стропильная система должна выдерживать не только вес самой кровли, но и снежного покрова на ней и давление ветровых потоков, поэтому ее расчет производится с учетом таких характеристик, как материал кровли и климатические условия местности.

Содержание

Конструкция стропильной системы
Виды стропил
Монтаж системы стропил

Конструкция стропильной системы

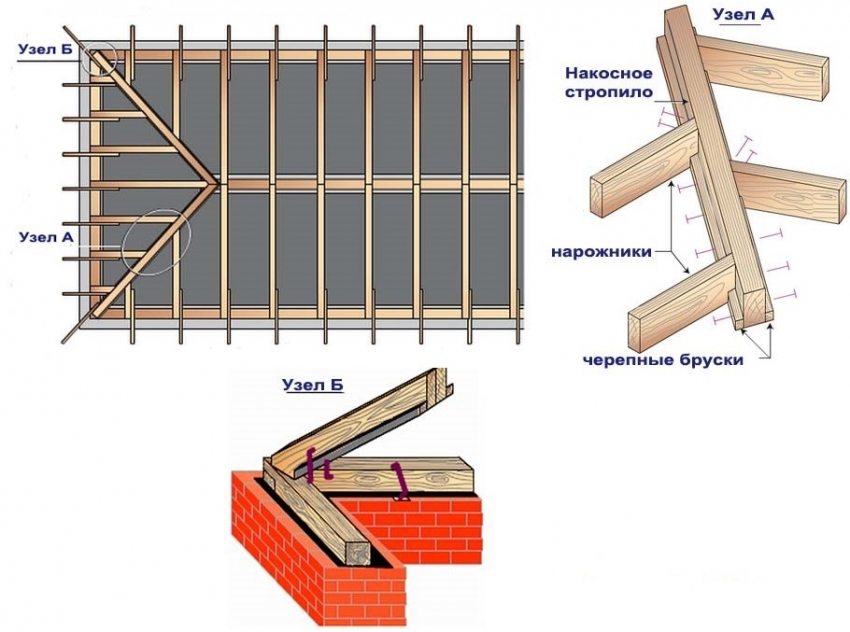

Пример стропильной конструкции

Жесткость кровельного каркаса обеспечивается креплением стропил между собой, в результате чего получают прочную стропильную систему. Для того чтобы крыша не была сорвана порывами ветра, каркас следует надежно связать с коробкой здания.

Наиболее часто при строительстве коттеджей и загородных домов применяются стропильные системы из древесины, отличающиеся простотой изготовления и монтажа.

Кроме того, если при строительстве стен были допущены ошибки, довольно легко выполняется дополнительная обработка стропил — укорачивание, наращивание, подтесывание и т.д.

При монтаже системы стропил также используются дополнительные крепежные элементы, такие как:

Шурупы;
Болты;
Гвозди;
Хомуты;
Скобы.

Помимо крепления их применяют для усиления несущей конструкции кровли. Детали кровли, связанные друг с другом, в результате чего получается стропильная ферма, основу которой составляют треугольники, являющиеся наиболее жесткой геометрической фигурой.

При выборе материала, из которого будет изготавливаться и монтироваться стропильная система, следует принимать во внимание различные архитектурные и конструктивные нюансы данного проекта.

Важную роль также играет противопожарная и антисептическая пропитка для стропил, оказывающая непосредственное влияние на длительность срока службы кровли.

Стропильная система, состоящая из стропильных ног, является основной несущей частью кровли. Монтаж стропил выполняется под углом, равным углу уклона кровельных скатов.

Нижние части стропильных ног опираются через мауэрлат, позволяющий распределить нагрузку равномерно, на внешние стены. Верхними концами ноги стропил опираются на промежуточные подгоны или брус под коньком.

Оттуда нагрузка при помощи системы стоек передается на несущие внутренние стены.

Виды стропил

Состав висячих стропил:

Нога стропила;
Ригель;
Перекрытие чердака.

Элементы наслонных стропил:

Мауэрлат;
Нога стропила;
Затяжка;
Бабка;
Подкос.

Висячие (слева) и наслонные (справа) стропила

Различают две разновидности стропил: висячие и наслонные:

Висячие стропила имеют только две точки крайних опор (например, на стены дома без использования промежуточных опор), при этом их ноги стропил работают на изгиб и сжатие. Конструкция висячих стропил создает серьезное распирающее усилие по горизонтали, передаваемое стенам. Для уменьшения данного усилия используется растяжка, при помощи которой выполняется соединение стропильных ног. Растяжку располагают как в основании стропил, которая становится тогда балкой перекрытия, что является наиболее распространенным вариантом для мансардных кровель, так и на большей высоте. Наш портал https://prostitutkiufytop.net приветствует всех фанатов качественного интима! Ознакомьтесь с опубликованными анкетами девушек. Увеличение высоты расположения растяжки требует повышения ее мощности и надежности ее крепления к стропилам.
Установку наслонных стропил выполняют в зданиях с несущей средней стеной или промежуточными опорами в виде столбов, концы которых опираются на внешние стены, а середина – на опоры или внутреннюю стену. Элементы таких стропил выполняют функцию бабок, работая только на изгиб. Конструкция наслонных стропил меньше веса висячих, требует меньшего расхода материалов и, соответственно, меньших финансовых затрат. Монтаж наслонных стропил выполняется, когда опоры удалены друг от друга не более, чем на 6,5 м. При установке дополнительной опоры наслонные стропила могут перекрывать ширину до 12 м, а при двух опорах – до 15 м.

Важно: при монтаже единой конструкции кровли для нескольких пролетов допускается чередование наслонных и висячих стропильных ферм. В местах, где промежуточные опоры отсутствуют, используют висячие стропила, а в остальных местах – наслонные.

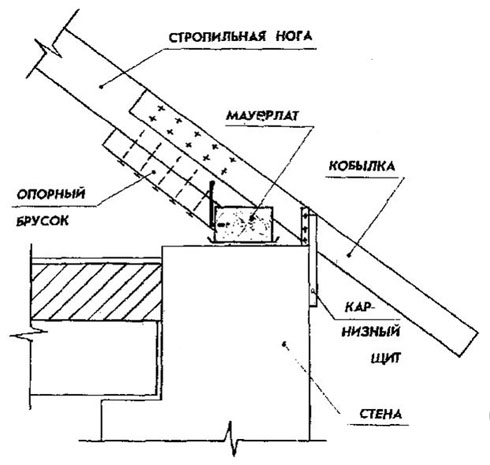

Ноги стропил обычно опирают не напрямую на стены дома, а на специальный брус, называемый мауэрлатом. Он может быть расположен по всей длине дома либо подложен только под ноги стропил.

В случае деревянных конструкций в качестве мауэрлата используется брус или бревно, являющееся верхним венцом сруба.

В случае кирпичной кладки стен маэурлат представляет собой брус, установленный вровень с внутренней поверхностью стены, ограждаясь выступом кладки снаружи. Между кирпичом и мауэрлатом необходимо уложить слой гидроизолирующего материала, например – рубероид в два слоя.

Полезно: в случае небольшой ширины стропильных ног со временем может произойти их провисание. Во избежание этого применяют специальную состоящую из ригеля, стойки и подкосов решетку.

В верхней части конструкции стропил независимо от типа кровли производят укладку прогона, соединяющего между собой фермы или стропила.

На данном прогоне впоследствии обустраивают конек кровли. В тех местах, где несущие стены отсутствуют, пятки ног стропил опирают на продольные балки достаточной мощности – прогоны боковые.

Их размеры зависят от действующей нагрузки.

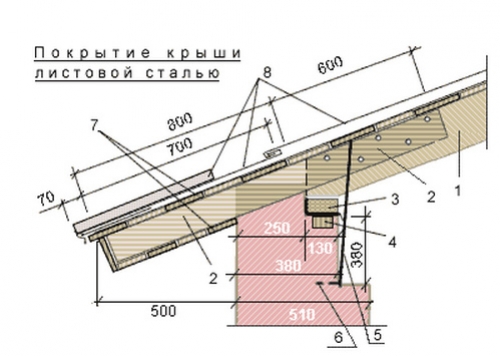

Крепление стропил к мауэрлату

Углы наклона скатов кровли задаются застройщиком с учетом типа здания и назначения пространства чердака.

При этом следует также помнить о том, что на угол наклона влияет также выбранный для покрытия кровли материал:

При рулонном покрытии рекомендуемый угол уклона составляет от 8 до 18º;
При покрытии листами асбоцемента или стали кровельной – от 14 до 60º;
При покрытии кровли черепицей – от 30 до 60º.

После того, как возведены несущие стены дома, начинают монтаж системы стропил. Чаще всего система стропил рубленого деревянного дома существенно отличается от стропильных систем домов из кирпича, блоков пеногазобетона и панельных или каркасных деревянных домов. Эти отличия довольно значительны даже при одинаковых форме, виду и типу крыши.

Основными элементами несущей конструкции являются обрешетка и стропильные фермы. Сама кровля является только наружной частью крыши, укладываемой на несущей конструкции, которая состоит из обрешетки и балок стропил.

Для изготовления стропил независимо от типа конструкции рекомендуется использовать материал сечением 200х50 или 150х50 мм.

Для изготовления обрешетки большинства покрытий применяются доски и бруски, размеры которых составляют 50х50 (40х40) или 150х25 (100х25) мм. Расстояние между ногами стропил составляет в среднем 90 см.

При уклоне крыши, превышающем 45º, данное расстояние увеличивают до 100-130 см, а при строительстве в местности с большим количеством выпадающего снега – уменьшают до 60-80 см.

Укладка обрешетки на стропила

Для более точного расчета шага стропильных ног следует учитывать их сечение и расстояние между соседними опорами (стойками, прогоном конька, подкосами) несущей конструкции, а также тип материала, используемого для покрытия кровли.

В случае, если жесткость в плоскости ног стропил обеспечивается непосредственно фермами, противостояние нагрузкам ветра, возникающим со стороны фронтона (щипца) обеспечивается установкой требуемого количества диагональных связей.

В качестве таких связей могут использоваться доски толщиной 3-4 см, которые прибиваются в основании крайней ноги стропила и в средней части соседней ноги.

Стропильные ноги являются основным элементом системы стропил, поскольку именно на них ложится основная нагрузка кровли.

Поэтому рассчитывать и монтировать, как саму стропильную систему следует тщательно и грамотно, чтобы крыша служила как можно дольше и эффективнее.
