Стропильная система мансардной крыши: конструкция, чертеж, установка

Стропила несут основную нагрузку крыши. Именно они служат «костяком» всей конструкции. Поэтому к созданию каркаса нужно подойти со всей ответственностью. А какие особенности имеет стропильная система мансардной крыши? Что требуется учитывать при ее проектировании и возведении? Все эти вопросы и будут рассмотрены в данной статье.

Виды стропильных систем

Если вы решили построить сами дом с мансардной крышей, то первым делом стоит выбрать ее вид. Такая конструкция может быть односкатной, двухскатной, вальмовой и так далее. У каждой разновидности строения крыши есть свои плюсы и минусы. Например, конструкция с 1-м скатом считается самой дешевой. Вальмовая крыша обладает эстетичным внешним видом.

Наибольшей популярность пользуется двухскатный вариант. Такая крыша более проста в исполнении, по сравнению с вальмовой или четырехскатной стропильной конструкцией, и при этом оставляет достаточно много свободного пространства, особенно если выбирается ломаная разновидность. Мансарда дома получается достаточно просторной и только способствует улучшению внешнего вида. К тому же конструкция получается надежной и долговечной.

Если вы выбрали двухскатный вариант мансардной крыши, то стоит определиться с типом стропильной системы. Тут специалисты предлагают 2 основных варианта, а именно:

Наслонная. Такая разновидность стропильной системы двухскатной мансардной крыши возводится в том случае, если дом имеет дополнительную несущую стену по центральной оси. Вся конструкция упирается на мауэрлат и коньковый прогон. Последний при помощи стоек переносит нагрузку на осевую несущую стену. Подобная стропильная система мансарды испытывает нагрузку только на изгиб. В связи с этим она менее массивная и требует меньшего количества материала.
Висячая стропильная система мансардной крыши применяется в том случае, если дом не имеет осевой несущей стены. Такая конструкция стропильной системы опирается только на мауэрлат и создает только распорную нагрузку. Чтобы ее компенсировать используется затяжка. Последняя может быть расположена как в нижней части стропильного треугольника (каждой пары стропил), так и в верхней его части. Последний вариант при желании иметь мансарду в доме практически не используется, так как в этом случае свободного пространства будет слишком мало.

Некоторые специалисты выделяют и комбинированный вариант стропильной системы мансардной крыши. Такая конструкция может быть использована в том случае, если в доме вместо несущей стены имеются опорные колонны. В этом случае часть стропил можно монтировать с применением наслонной технологии, а другую часть как висячие.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

Мауэрлат — элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома. При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Делаем расчет

Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:

какие нагрузки будет испытывать крыша;
высота жилого помещения на мансарде;
желаемая ширина будущей комнаты.

Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.

Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.

Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».

Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.

Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра. Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:

Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.

Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.

Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.

Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология.

Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.

От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.

Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.

Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.

Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
Сооружаем верхний ярус стропильной системы.
Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Будьте в курсе!

Подпишитесь на новостную рассылку

чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Содержание:

Особенности мансардных крыш
Простые конструкции мансардной крыши
Стандартная схема
Вариант выноса стропил за линию стены
Устройство модульного варианта мансардной крыши
Дощато-гвоздевая стропильная система двухскатной крыши
Простой вариант разработки чертежей макета стропил

Устройство стропильной системы мансардной крыши является отличным способом организации пространства в доме, позволяет значительно увеличить его полезную площадь. Но многие домовладельцы отказываются от этого, считая задачу чересчур сложной и трудоемкой. В действительности все не совсем так.

Достаточно просто знать основополагающие принципы устройства мансарды, тогда получится без проблем справиться с выполнением задачи.

Особенности мансардных крыш

При упоминании выражения «мансардная крыша» у людей, чаще всего, возникает образ двухскатной пятиугольной конструкции, отличающейся большими размерами, со стенами из кирпича или бетона. В голове проецируется устойчивое мнение, что скаты строения должны быть равновеликими, поэтому расстояние от верхней до нижней части крыши довольно большое.

Получается выпуклый излом, крыши с которыми иногда называют ломанными. Но в действительности наличие стропильной системы двухскатной мансардной крыши не всегда получится определить визуально. Да и необязательно конструкция должна быть пятиугольной. Бывают еще треугольные крыши.

Оба варианта стропильных систем включают в себя 2 яруса. Нижний предназначен для обустройства мансарды. А вот верхний образует крышу сооружения.

Существует два варианта сооружения стропильных каркасов:

Наслонный. В нем для начала устанавливается нижний ярус, а затем организуют верхний.
Висячий. В таком варианте строится только верхний ярус.

Простые конструкции мансардной крыши

Пятиугольная стропильная система мансардной крыши признана классической. Она включает в себя специальные стойки, выполняющие роль стенок.

Разрез такой конструкции состоит из геометрических фигур: в середине выходит прямоугольник, по обоим его бокам находятся 2 прямоугольных треугольника, развернутых на основания, а сверху — равносторонний треугольник.

Стандартная схема

Стандартная конструкция мансардной крыши формируется из наслонных стропил. Нижняя часть основания сооружения опирается сверху на правый или левый прогон, а снизу держится на мауэрлате. Верхняя часть каркаса делается из висячих стропильных арок. Если планируется пролет шире трех метров, то они дополняются по центру бабкой-подвеской. Запрещается ее соединять с затяжной аркой.

Подпорки стропил нижнего яруса ложатся на перекрытие сквозь лежень. Дополнительную надежность опор можно получить, если установить подкосы под подпорки. Стойки крепятся врубками с лежнем и прогонами. В местах соединения нужно установить металлические уголки, а также зубчатые пластины.

Для бетонных перекрытий для лежня требуется гидроизоляция битумным составом. Возможна укладка лежня на столбики из кирпича либо выравнивающие доски, которые заменят базовое перекрытие.

Если планируется устройство деревянной мансардной крыши, то от лежня можно полностью отказаться. В таком случае стойки врезаются напрямую в балки, что гарантируют надежность конструкции.

Крутая крыша — лучший способ борьбы со снеговыми нагрузками. Снежные массы просто будут скатываться с нее. Но у такой конструкции есть другой недостаток — сильные ветра могут сильно повредить сооружение или полностью сорвать его. Чтобы избежать данного исхода, необходимо качественно выполнить соединение стропил с мауэрлатом. Каждую стропилину необходимо привязывать к стене.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Важно: при выносе стропил за пределы стен необходимо организовать карниз. Если дом деревянный, то его ширина должна быть от 50 сантиметров. Для бетонных и каменных построек — от 40 сантиметров.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
Аналогичным способом нужно сделать заготовку для верхних стропил.
Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Устройство модульного варианта мансардной крыши

Есть вариант чертежа мансардной крыши, включающего в себя модульную конструкцию. Отличие данного способа изготовления сооружения от предыдущего заключается в том, что используются модули-блоки стен, соединяемые перекрытием. А в прошлом способе закреплялись отдельные опоры.

Блочный метод сильно упрощает строительство мансардной крыши, поскольку формирование отдельных элементов выполняется на земле. В таком случае удастся выполнить узловое соединение быстрее и точнее.

Этапы создания блочной мансардной конструкции:

Первый шаг — изготовление рамы стенок конструкции. В модульном варианте продольные брусья заменяют прогоны и лежни. Эти детали вместе со стойками нужно разместить на ровной свободной площадке. Теперь выполняется разметка гнезд под опоры. По линиям нужно сделать пропилы, создав тем самым пазы.
На стойках нужно вырезать шипы. Их размер такой же, как глубина и диаметр гнезд.
Затем нужно прикрепить продольный брус к вертикальным стойкам. В итоге образуется две модульные рамы, которые выступают в качестве стенок мансарды.
Рамы нужно транспортировать на крышу и заместить по линии разметки. Для временного закрепления подойдут распорки. А уже затем все соединяется на скобки.
На краях балок нужно проделать отверстия стамеской, в которые будут вставлены стропила. Они должны образовывать одну линию. Лучше всего выполнить разметку бензопилой (слабая линия), а потом уже их разработать при помощи стамески.
Сборка верхнего яруса конструкции производится на земле, для начала необходимо проверить соответствие каркаса заготовкам. Более точную подгонку удастся совершить, если прибить к торцу крыши сооружения доску. Причем один ее край должен быть в месте центральной стропильной системы для двухскатной мансарды. Основание верхнего треугольника конструкции в данном случае является растяжкой. Его длину можно определить, если замерить расстояние между внешними вертикальными плоскостями рам.
Затем идет соединение верхних стропильных ферм. Конструкцию рекомендуется укрепить дополнительным ригелем, а также установить деревянную накладку на коньковый узел мансардной кровли (прочитайте также: «Какая конструкция мансарды лучше — виды и особенности мансардных крыш»).
Еще на земле нужно выполнить заготовки стропильных ног и приложить к раме. Затем их нужно прихватить струбциной и выполнить разрез. Резать нужно только верхний скос. При этом нужно помнить, что он ляжет на стойку стенки и на растяжку верхних ферм.
Нижнюю стропилину временно фиксируем на торце. Затем нужно выполнить разметку шипов под гнезда балки в ее нижней пятке. По линии разметки выполняем разрез.
Транспортируем наверх мансардную ферму верхнего яруса вместе с нижними стропилами. Вначале выполняется монтаж фермы на верхнюю обвязку стен. Для их крепления используются скобы. А затем уже идет монтаж стропильной системы мансардного этажа нижнего яруса. Они фиксируются на балки перекрытия тоже с помощью скоб.

Дальнейшие этапы постройки модульной крыши делаются по стандартным принципам. Подробнее обо всем можно узнать, если изучить чертежи мансардного сооружения. Выполнение соединения врубкой вполдерева позволяет усилить каркас, сделав его более прочным и жестким. Для такого сооружения не потребуются дополнительные подкосы, что облегчает процедуру монтажа.

Основной недостаток — громоздкость конструкции. Модули сооружения довольно тяжелые, их трудно перемещать на крышу. Для выполнения задачи потребуется специальная техника либо не менее четырех человек. Читайте также: «Варианты конструкции мансардной крыш – устройство своими руками».

Стоит помнить, что перед началом работы нужно составить чертеж стропильной системы мансардной крыши. В таком случае получится избежать множества проблем при изготовлении конструкции.

Дощато-гвоздевая стропильная система двухскатной крыши

Неразумно возводить громоздкую мансарду над маленьким домом. Но есть отличный вариант рационального использования пространства на небольшом участке. Можно реализовать легкую дощато-гвоздевую наслонную конструкцию. Это довольно экономичный вариант, поскольку в нем не задействован цельный брус.

Опорные элементы формируются из двух досок, соединенных дистанционными отрезками бруска. Конструкция получается со свободными нишами, поэтому она довольно легкая. Ветровые схватки позволяют укрепить сооружение и придать пространственной жесткости, они соединяют опоры со стропилами. Обрешетка послужит дополнительным усилением конструкции, сделав его более надежным.

Простой вариант разработки чертежей макета стропил

Наличие макета — один из факторов успешного выполнения работы. Стоит понимать, что не получится взять типовой проект и использовать его для Вашего дома. При отсутствии документов рекомендуется самостоятельно составить технический набросок крыши, в нем нужно учесть в том числе и высоту потолков в стропилах мансарды.

Рекомендации по разработке макета:

Необходимо соблюдать пропорции, несоразмерно большая мансарда сделает дом внешне непривлекательным, по форме похожим на гриб.
Нельзя забывать, что нижний ярус мансардной конструкции строится на наслонных стропильных ногах, которые визуально занижают свес, при этом перекрывая верх некоторые окна. Иллюзию можно частично устранить, если делать конструкцию по схеме мансардной крыши с выносными стропилами.
Высота нижнего яруса мансардной конструкции не должна быть слишком маленькой. Ведь по ней планируется свободное перемещения людей. Поэтому нужно верно выбирать высоту мансардных стенок.

Лучший способ определения пропорций — шаблонно-макетный вариант. На ровной свободной площадке нужно разложить доски таким образом, чтобы они по контуру повторяли чертеж ломаной мансардной крыши. Затем остается только менять углы, двигать отдельные элементы, пока не выйдет оптимальная конфигурация. Теперь надо только скрепить конструкцию гвоздями и совершить все замеры. Их получится использовать при изготовлении заготовок и шаблонов.

Стропильная система мансардной крыши чертежи, проекты, виды

Так как кровля будет усиленно утеплена, то и потери тепла, а значит и расходы на отопление, сократятся. Стропильная система мансардной крыши чертежи этой конструкции не столь сильно отличаются от обычной. Но все-таки есть некоторые нюансы. Но обо все по порядку.

Содержание

Какой тип крыши выбрать?
Делаем проект стропильной системы
Чертежи стропильной системы мансардной крыши — видео

Какой тип крыши выбрать?

Чертежи стропильной системы мансардной крыши нужно делать тщательно, чтобы при возведении избежать ошибок. Но сделать их без четкого понятия о том, какой тип кровли больше всего подойдет, невозможно. Поэтому вначале нужно разобраться с этим вопросом.

Формы мансардных крыш зданий

Строители предлагают несколько вариантов крыш мансардного типа, а именно:

Односкатный вариант. Такой вариант считается самым простым и дешевым в исполнении. Но вот если речь идет о свободном пространстве, то односкатная крыша этим похвастаться не может;
Двухскатная крыша – это наиболее часто используемый вариант. Такая кровля несложна в возведении, а вот свободного места предоставляет в достатке;
Ломаная конструкция. Такой вариант считается разновидностью двухскатной крыши. В этом случае угол наклона ската изменяется в определенной точке. В результате получается больше свободного пространства для мансардного этажа. Минус – это более сложное строение стропильной системы, чем в случае с простой двухскатной крышей.

Существуют и другие варианты. Например, можно использовать вальмовую или четырехскатную крышу. Здесь есть как свои плюсы, так и минусы. К первым специалисты относят большую прочность конструкции. А если говорить о недостатках, то в первую очередь упоминается сложность возведения. Вальмовую крышу сделать без привлечения специалисты будет затруднительно.

Какой именно тип крыши выбрать? Тут многое зависит от самого дома, ваших личных предпочтений, желаемого размера мансардной комнаты и природных условий в вашем регионе. Самым оптимальным считается ломаная крыша. Такой вариант может удовлетворить многих. Во-первых, он дает возможность создать довольно просторное чердачное помещение. Во-вторых, скаты имеют уклон. Это значит, что снег не будет на них скапливаться.

Прежде чем приступить к проектированию стропильной системы для дома с мансардой нужно выбрать тип крыши. Самый простой и дешевый вариант – это плоская конструкция. Но стоит помнить, что такая крыша не позволит вам создать просторную комнату на мансарде. Наиболее подходящим для наших целей вариантом многие специалисты называют ломаную конструкцию. Такая крыша несложная в исполнения и при этом дает возможность создать просторную комнату на мансарде.

Делаем проект стропильной системы

После выбора типа крыши для дома с мансардной нужно приступать к составлению проекта. В первую очередь необходимо сделать чертеж и провести все необходимые расчеты для стропильной системы. Именно она будет нести на себе все нагрузки, а значит, к этой работе нужно отнестись ответственно.

А что необходимо учитывать при составлении проекта стропильной системы? В этом деле специалисты советуют обращать внимание на следующие нюансы:

Необходимо определиться с высотой конька. От этого параметра будет напрямую зависеть размер комнаты в мансарде. Дело в том, что по существующим нормативам расстояние от потолка комнаты до конька должно быть не менее 1,5 метра.
Зная высоту крыши и размеры самого дома можно высчитать угол уклона ската. Но тут есть свои нюансы, и они касаются ломаного варианта кровли. В этом случае уклон верхней части ската делается более крутым, чем у нижней части. Точка перелома высчитывается исходя из желаемой высоты комнаты на мансарде.
Определяется нагрузка, которая будет «давить» на стропильную систему. Тут учитываются как осадки и давление ветра, так и вес всех элементов кровельного «пирога».

Стропильная система мансардной крыши — чертежи

Последний момент самый важный, от него будет зависеть сечение всех основных элементов стропильной системы. Чтобы сделать правильные расчеты следует учитывать особенности вашего региона. По существующим нормативам наша страна разбита на несколько зон. В каждой из них определены свои снежные нагрузки. Кроме того, есть зонирование и по силе ветра. Все эти данные обязательно учитываются, когда выполняются чертежи стропильной системы мансардной крыши.

Но кроме этого, при составлении проекта необходимо учитывать и особые нюансы. Например, как будет осуществляться естественное освещение на мансардном этаже. Самый простой вариант – это создание окон с торца крыши. В этом случае особых изменений в стропильную систему вносить не нужно.

Довольно часто для удобства и улучшения внешнего вида мансарду оснащают специальными окнами. Такие конструкции монтируются непосредственно на скате кровли. Если вы решили использовать этот вариант, то места их установки должны быть учтены при составлении чертежа стропильной системы. Здесь необходимо будет установить дополнительные балки.

При составлении чертежей стропильной системы для мансардной крыши нужно учитывать множество факторов. В первую очередь необходимо рассчитать высоту конька, ведь от этого напрямую будет зависеть размер комнаты на чердаке. Далее высчитывается угол наклона ската. Для расчета сечения используемых элементов, нужно знать какие нагрузки будет испытывать крыша. Также необходимо предусмотреть места установки мансардных окон. После уточнения всех параметров составляется чертеж стропильной системы. С ним сама стройка пойдет быстрее, и риск возникновения ошибок будет существенно ниже.

Чертежи стропильной системы мансардной крыши — видео

Мансардная крыша своими руками: пошаговая инструкция + видео

Каждый домовладелец старается максимально эффективно использовать полезное пространство своего дома. Устройство мансарды в подкрышном пространстве – лучшее тому подтверждение. Для тех, кто только планирует создание такого помещения, подскажем, что речь идет об оформлении чердачного помещения таким образом, чтобы оно стало пригодным для проживания. Выгода от такого решения очевидна – жилая площадь дома увеличивается, при этом затрачивается сравнительно небольшой финансовый ресурс. Немаловажно, что может быть устроена мансардная крыша своими руками – чертежи в качестве примера и описания к ним вы найдете в настоящей статье. Ну, а дальше все зависит от вашего старания и желания.

Оглавление:

В чем особенность крыши с мансардой
Проектирование чердачной крыши
Виды стропильных систем крыши с мансардой
Формы чердачных крыш
Вентилируемые/невентилируемые системы

В чем особенность крыши с мансардой

Расскажет о том, что такое мансардная крыша конструкция стропильной фермы. Ключевая функция такой многокомпонентной системы – опора для кровли, при этом полученная нагрузка передается несущим стенам и перегородкам здания.

В идеале крыша этого типа должна иметь скаты с разными углами, что собственно и увеличивает объем полезного пространства. А, еще для чердачной комнаты являются обязательными такие строительные мероприятия, как звукоизоляция стен, их теплоизоляция и защита от влаги.

Важно! Многие технические параметры, касательно устройства крыши, в том числе и мансардного типа отражены с СНиПах №2.09.04-87 «Административные и бытовые здания».

Проектирование чердачной крыши

Даже непрофессиональному строителю при создании крыши не обойтись без разработки проекта будущего объекта. В нем отражается геометрическая форма конструкции, габаритные размеры, величина углов наклона скатов.
Кроме чертежей, проект содержит перечень материалов, их количество, а в идеале и их стоимость.
Кровельная система не может быть реализована без устройства теплоизоляции. При правильном подходе к решению задачи, необходимо выполнить теплотехнический расчет, а на его основе уже подбирается утеплитель для мансардной крыши. Законодатель регламентирует устройство кровельной теплоизоляции в СНиПах №II-3-79: «Строительная теплотехника».
Расчетная часть – определение прочностного ресурса будущей конструкции, также является неотъемлемой частью проекта мансардной крыши. Расчетным путем определяются сечения стропильных элементов, балок перекрытий и иных компонентов.

Внимание! Для расчетов можно пользоваться специальными программами, однако к ним можно прибегать, если есть уверенность в том, что все исходные данные верны. Не допускается какое-либо упрощение представленных расчетных схем, поскольку это отрицательно скажется на прочностных качествах будущей крыши. Если не уверены на данном этапе в собственных силах, рекомендуем привлечь профильного специалиста.

Отдельное внимание нужно уделить подбору внешнего кровельного покрытия. Оно не должно излишне перегружать систему, вместе с тем должно обладать долговечностью, безопасностью и презентабельностью.

Виды стропильных систем крыши с мансардой

Вариант # 1 Висячие стропила

Основную нагрузку такой стропильной конструкции принимают на себя две опоры – внешние стены строения. При этом ключевой расчет делается на то, что деревянным балкам свойственно сжиматься/сгибаться, а значит необходимости в промежуточной опоре нет. Создаваемая горизонтальная нагрузка перераспределяется на стены.
Стропильные балки соединяются между собой с помощью затяжек – металлических или деревянных. Эти элементы располагаются чуть выше основания стропильной ферми или в самом ее низу. От уровня расположения затяжек зависит надежность и прочность конструкции.
Величина пролета стропильной системы не должна превышать 8 метров. Чтобы уменьшить прогиб стропильных ног в пролетах такой длины, параллельно затяжкам врезаются ригели.
Если пролеты больше, то целесообразным является монтаж, так называемых «бабок» – вертикальных опор с двумя подкосами.

Вариант # 2 Наклонные стропила

Важно! Монтаж наклонных стропил допускается только в том случае, когда расстояние между несущими стенами не превышает 6 метров. Ели выполняется дополнительная опора, то это расстояние может достигать 12 метров, если опор две, то 15 метров.

Стропильные конструкции наклонного типа актуальны для строений, имеющих внутренние несущие стены. Опорами для стропил в этом случае будут служить и наружные стены здания, и внутренние. Если решено применить наклонные стропила для здания без внутренних перегородок, то потребуется специально создавать опоры, которые потом можно задекорировать, к примеру, под колонны. Такой конструкции чаще всего отдают предпочтение по причине ее доступности с точки зрения финансов – она самая дешевая.
Стропила или специально собранная ферма могут быть установлены непосредственно на стену. Для этого используется мауэрлат – опорный брус. Вверху фермы и стропила собираются воедино прогоном, на который устанавливается конек. Прогон изготавливается из бруса – для деревянной стропильной системы или из металла – для металлической.
Повышенная прочность крышной системы обеспечивается за счет монтажа деревянных стропил к стене с использованием проволоки. Здесь стоит учесть, что формировать жесткие соединения нельзя, поскольку изменения температурного и влажностного режима на древесину в любом случае окажут определенное влияние и она с течением времени изменит свои геометрические размеры. Прокладка стропильных ног наружу выполняется сквозь специально обустроенные в стене пазы.

Внимание! Все деревянные конструктивные элементы, прежде чем будут задействованы при устройстве стропильной системы, независимо от ее типа, должны быть обработаны специальными защитными составами, придающими им огнестойкость и влагостойкость.

Формы чердачных крыш

Наклонные крышные конструкции разнятся по числу скатов и конфигурации. С учетом этого выделяют системы:

Односкатные

Несущая конструкция, сформированная стропилами, опирается на внешние стены строения, причем имеющие разную высоту. Как правило, такие кровельные модификации применяют при постройке веранд, террас, складских помещений и построек хозяйственного предназначения. Справедливости рад надо отметить, что современная фасадная «мода» все чаще предлагает односкатные крыши и для жилых домов, дополняя их оригинальным декоративные оформлением.

Двускатные

Двухскатная мансардная крыша, которую еще по причине специфического инженерного решения называют щипцовой, и в профессиональной среде, и среди рядовых домовладельцев считается «классикой жанра». Ее конструкционные вариации мы описали выше – висячую и наклонную. При формировании такой кровли может быть реализован равномерный/неравномерный наклон ската То же самое относится и к возможным вариациям размера карнизных свесов.

Важно! Ломаная мансардная крыша – это разновидность стандартной двускатной кровли. Ее отличительные черты – разделение ската на две части различного уклона. Такой подход позволяет максимально рационально использовать подкровельное чердачное пространство. Оптимальные углы для такой конструкции – 30 градусов и 60 градусов. Ломаная система позволяет уменьшить общую нагрузку на несущие конструкции здания, а также исключить скопление снега и воды на поверхности кровли.

Вальмовые

Принадлежат к четырехскатному типу крыши. Два ската имеют трапециевидную форму, а две торцевые поверхности – треугольники (вальмы). В качестве модификаций представлены:

полувальмовая крыша;
датская крыша – двускатная + вальмовая.

Шатровые

Характеризуются 4-мя скатами, выполненными в виде равнобедренных треугольников, сходящихся вверху в одной точке. Ключевая необходимость – соблюдение симметричности. Являются отличным решением при возведении квадратных или формы многоугольника построек.

Многощипцовые

Такие системы подходят для зданий со сложной разноугольной конфигурацией. Они отличаются большим числом:

внутренних углов-ендов:
образующихся на пересечении скатов ребер.

Купольные

Купольная или коническая мансардная кровля характерна для круглых зданий.

Вентилируемые/невентилируемые системы

Ее один важный нюанс, который мы не могли не осветить – необходимость устройства вентилируемой кровли. Этот вариант крайне актуален для зданий, находящихся в местности с повышенным уровнем влажности. При возведении кровли между утеплителем и финишным кровельным покрытием целесообразно создать воздушную подушку. Технологий ее устройства несколько, и они все рассмотрены на страницах нашего сайта. В регионах с сухим климатом обустраивается обычная невентилируемая крыша, о принципах создания которой мы также многократно рассказывали.

Также обращаем ваше внимание, что при любой кровельной конфигурации необходимо руководствоваться еще одним нормативным актом – СНиПом №21-01-97: «Пожарная безопасность зданий и сооружений»

В завершение рекомендуем вам посмотреть тематическое видео. Это зарисовка, в которой проведен анализ ошибок, которые неопытные строители допустили при создании мансардной крыши.

Стропильная система мансардной крыши: чертежи конструкций

Навигация по странице

Стропильная система мансардной крыши

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки. [toc>

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции.Кровля может быть:

Двухскатная. Самый простой способ монтажа конструкции — симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Виды двускатных стропильных конструкций

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Конструкция двускатной мансардной крыши

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Двускатная крыша

Установка стропильной системы двускатной крыши

https://www. youtube.com/watch?v=3ykQjiMMUbA

Трехскатная и четырехскатная. Имеет еще другое название — несимметричная, имеющая скаты разного наклона и длины.

Стропильная система четырехскатной (шатровой) крыши

Преимуществом такой кровли является красивый дизайн и оригинальность.

Четырехскатная крыша одноэтажного дома

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

Несимметричная крыша

Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Схема устройства стропил ломаной крыши

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

Мансардная ломаная крыша

Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Схема стропильной системы вальмовой крыши

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Полувальмовая крыша

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Вальмовая крыша

Проектирование стропильной системы длявальмовой крыши https://www.youtube.com/watch?v=bATB9PZEA1o

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Деревянная стропильная система

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Стропильная система система из металла на болтовых соединениях

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Коммуникации стропильной системы

Конструкция состоит из следующих частей:

Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
Прогоны. Предназначены для соединения стропил.
Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
Конек. Место верхнего крепления скатов мансардной кровли.
Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Основные элементы стропильной системы

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник — по центру, равносторонний треугольник — вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Чертеж ломаной мансардной крыши

Ломаная крыша рассчитывается по элементам:

расчет угла, под которым будет установлена кровля;
определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
вычисление размеров обрешетки;
расчет площадей скатов;
определение массы материалов, необходимых для кровли;
вычисление нагрузки и массы утеплителя;
установление необходимой дистанции между стропилами.

Важно! Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов — для боковых стропил.

Конструктивная схема двускатной мансардной крыши

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м — карниз крыши, 2.5 м — высота опоры, 60 градусов — угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Особенности монтажа стропильной системы дляломаной крыши

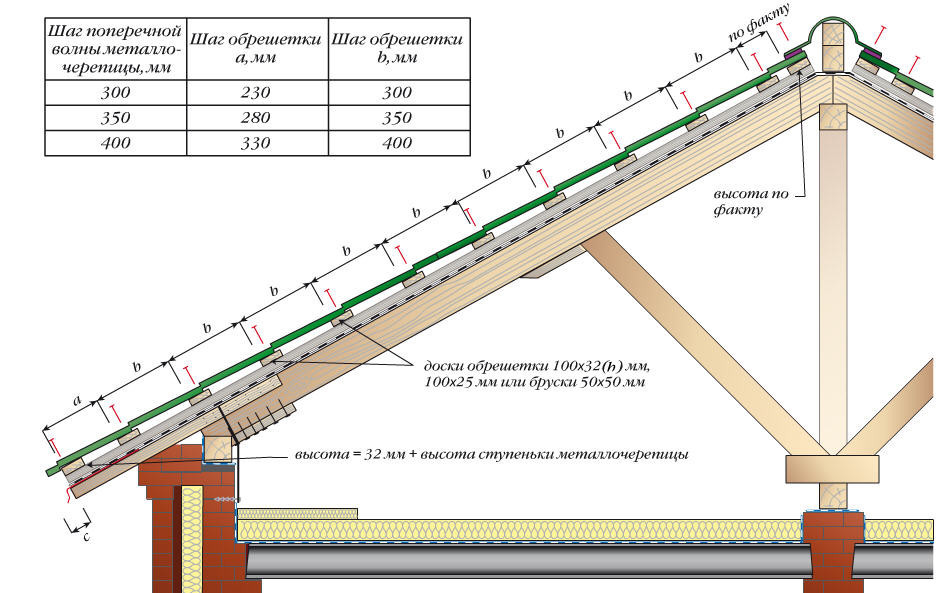

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки.В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Виды обрешетки

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Расчет площади четырехскатной крыши

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер — от 11 до 14 кг, мягкая черепица — от 9 до 16 кг, оцинкованная жесть — от 3 до 6 кг, керамочерепица — от 50 до 70 кг.

Таблица удельных нагрузок кровельных материалов

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов — 1.025, от 60 градусов и выше — отсутствует.

Нагрузка на 1 п.м. стропильной ноги

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

для керамочерепицы, шифера, ондулина — 80 см;
для металлочерепицы — 60 см;
для профнастила — 90 см.

Подбор сечений стропил

Двускатная мансардная крыша

39 Части фермы крыши с иллюстрированными схемами и определениями

2,8 К акции

Facebook

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Существует много типов стропильных ферм (сколько стен, столько и типов крыш)… больше типов, чем деталей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, главной фермы и главной фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий на крыше

1. Анатомия базовой фермы крыши

Объяснение частей фермы крыши

Стропила: Один из ряда диагональных элементов фермы, которые соединяются на вершине для поддержки настил крыши и его нагрузки.

Подпрогоны: Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для покрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Подкос: Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Коньковая балка: Называется так потому, что это горизонтальная балка, поддерживающая концы стропил на коньке.

Стяжка с воротником: Горизонтальная балка, соединяющая две стропила возле конька крыши. Его часто используют для предотвращения расслоения стропил при сильном ветре, но его также можно использовать просто для обрамления потолка.

Вертикальный срез: Обращенный наружу вертикальный срез стропила, предназначенный для упирания в коньковую доску.

Подпорная балка: Горизонтальная балка, поддерживающая нагрузки крыши и передающие их непосредственно на несущие стены.

Вырез «птичий рот»: Также вырез «птичий рот» или «птичий клюв». Он так называется, потому что выемка сустава напоминает вырез рта птицы. Используется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, передающая нагрузку, которую она несет, на несущую опору.

Потолочная балка: Горизонтальное основание, поддерживающее стропила.

Верхняя пластина: Горизонтальная балка, поддерживающая крышу за счет крепления стропил к стойкам стены.

2. Анатомия традиционной фермы с центральной стойкой

a. Что такое королевская ферма на крыше?

Крышная ферма King Post является самой простой из ферм из-за ее простой конструкции. В двух словах, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, сходящихся на вершине, и стяжной балки или горизонтального основания. Он часто используется в простых фермах крыши, таких как сарай, крыльцо и гараж.

б. Объяснение частей фермы королевской стойки:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Обычное стропило: Также называется второстепенным стропилом, поскольку оно меньше основного стропила/основного стропила.

Основное стропило: Более крупное стропило, которое устанавливается непосредственно на анкерную балку и используется для несущего прогона.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.

King Post: Центральная вертикальная стойка в ферме King Post.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Зажим для прогона: Железная полоса, прикрепленная к прогону.

Прогон: Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и обычные прогоны.

3. Части традиционной фермы крыши с длинной стойкой

a. Что такое ферма крыши ферзя?

Ферма для крыши Queen Post по существу является модификацией фермы King Post. В отличие от King Post, Queen Post имеет две деревянные вертикальные стойки, называемые Queen Post. Он также более легкий и может использоваться для покрытия больших площадей.

б. Объяснение деталей главной фермы:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Натяжная балка: Короткий кусок дерева, удерживающий на месте концы стоек и стропил.

Обычное стропило: Также называется второстепенным стропилом, поскольку оно меньше основного стропила/главного стропила.

Зажим для прогона: Железная полоса, прикрепленная к прогону.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропил.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.

Натяжная балка: Горизонтальный сжимающий элемент, опирающийся на анкерную балку и разделяющий концы стоек.

Queen Post: Две вертикальные стойки в ферме Queen Post.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Родственный:

Типы ферм крыши
Типы крыш
Дома с вальмовыми крышами
Части водосточного желоба

2,8 К акции

Facebook

Строительство — Планы зданий

Сокращенный ключ планов был создан, чтобы избежать повторений и помочь в более полных описаниях. Планы можно быстро найти в этом списке, используя опцию «Найти» в вашем браузере, чтобы найти ключевые слова. Используйте сочетание клавиш «Ctrl + F», чтобы открыть окно «Найти».

НАЗВАНИЕ	ПЛАН №	ГОД	# ПГС
ДЕТАЛИ КАРНИСА И СЛУХОВЫХ ПОЛОЖЕНИЙ, КОНСТРУКЦИЯ/ВСТРЕЧНАЯ КРЫША	5199	’30	1
НАВЕСНАЯ ФЕРМА КРЫШИ, 32-, 34- И 36-ФУТОВЫЕ ПРОЛЕТЫ, 12-ФУТ. ЦЕНТР., БОЛТЫ	5218	’33	1
НАВЕСНАЯ ФЕРМА КРЫШИ, ПРОЛЕТЫ 32, 34 И 36 ФУТОВ, 12 ФУТОВ CNTRS. ШВВР	5219	’33	1
АРОЧНЫЕ СТРОПИЛЫ, ИЗОГНУТЫЕ, 32-, 34- и 36-ФУТОВЫЕ ПРОЛЕТЫ, 2’CNTRS, НА БОЛТАХ	5220	’33	1
СТРОПИЛЬНЫЕ АРКИ, ПИЛЕННЫЕ, ПРОЛЕТЫ 32, 34 и 36 ФУТОВ, 2 ФУТА CN, С ГВОЗДЯМИ	5221	’33	1
КАРКАС САРАЯ; ГОТИЧЕСКАЯ КРЫША, ШИРИНА 34-36 ФУТОВ, ПИЛЕННАЯ ТИП	5524	’45Р	1
КОНСТРУКЦИЯ ДВУСТОРОННЕЙ КРЫШИ; 2′ CNTRS, НОЖНИЧНЫЙ RFTR ШИРИНА 34-36′	5527	’49	1
РАМКА RFTR С РАМКАМИ, ПРОЛЕТЫ 16, 18, 20 и 24 ФУТА, ЦЕНТР 2 ФУТА	5625	’49	1
КОНСТРУКЦИЯ НАВЕСНЫХ СТРОИЛ, 28, 30 и 32 ФУТА ПРОЛЕТА, 2 ФУТА ЦЕНТРА	5626	’49	1
ДВЕРЬ САРАЯ И ДЕТАЛИ РАМЫ, ПОВОРОТНЫЕ И РАЗДВИЖНЫЕ ТИПА	5631	’47	1
ДЕТАЛИ ОКНА И РАМЫ САРА, ДВУМЯ ПОДВЕШИВАЯ И НАКЛАДНАЯ, ТИП	5633	’47	1
ДЕТАЛИ ДВЕРИ СЕНОКОСА, ПОВОРОТНОГО И РАЗДВИЖНОГО ТИПА, НЕСУЩАЯ ГУСЕНИЦА	5634	’48	1
КОНСТРУКЦИИ ТОРЦЕВОЙ СТЕНКИ-НАВЕСНОЙ КРЫШИ, УРАГОННЫЕ ЗОНЫ	5639	’48	1
КОНСТРУКЦИЯ ДВУСТОРОННЕЙ КРЫШИ САРАЯ ШИРИНОЙ 34 И 36 ФУТОВ, КЛЕЕНАЯ ФЕРМА	5658	’48	1
КОНСТРУКЦИЯ ДВУСТОРОННЕЙ КРЫШИ, ШИРИНА 34 И 36 ФУТОВ, СТРОИЛЬНАЯ ФЕРМА НА БОЛТАХ	5659	’48	1
СВЯЗАННЫЙ RFTR, 2’OC, ШИРИНА 34 И 36 ФУТОВ, ДЕТАЛИ ДВУХЭТАЖНОГО САРАМА	5660	’48	1
КОНСТРУКЦИЯ СТОЛБ, ШИРИНОЙ 34 И 36 ФУТОВ, 1-1/2-ЭТАЖНЫЕ СТАНКИ, GbR	5662	’49	1
КАРКАС СТРОПИЛ, 2’0C, 38’W, 2-ЭТАЖНЫЙ САМОЙ	5663	’48	1
РАМКА СТРОПИЛ, 2′ OC, 38′ WD, 1-1/2 ЭТАЖНЫЙ САРАЙ	5664	’49	1
РАМА АРМАНА ДЛЯ ФЕРМЫ ДВУСЦОВОЙ КРЫШИ, 38-ФУТОВЫЙ ГВОЗДЬ С КЛЕЕМ, НАКЛОН 7/12	5665	’48	1
СТЕННА САРАЯ И ИЗОЛЯЦИЯ. КОНСТ ПОТОЛКА, ЗНАЧЕНИЯ ИЗОЛЯЦИИ	5668	’48	1
СТЕНА амбара 8 ПОТОЛОК КОНСТ. 1-ЭТАЖНЫЕ КИРПИЧНЫЕ амбары	5669	’49	1
СТЕНА амбара 8 ПОТОЛОК КОНСТ. 1.5 ЭТАЖНЫЕ КАМНЯ	5670	’49	1
BARN MNRY СТЕНА И СВЯЗЬ, GaR, ЧЕРНАЯ С КОНТРОЛЕМ, ИЗОЛЯЦИОННЫЕ ЗНАЧЕНИЯ	5671	’49	1
ДЕТАЛИ КАРНИСА АМАРА КАМЕННАЯ КОНСТРУКЦИЯ	5672	’49	1
БРОНИРОВАННЫЙ СТРОИЛЬ ДЛЯ 2-Х ЭТАЖНОГО САРАЯ, ШИРИНА 36 ФУТОВ, 16 ФУТОВ С ВНУТРЕННИМ ПОДПОЛОМ	5673	’49	2
СТЯЖКА RFTR РАМА, 2′ OC, 1-1/2 STY, ШИРИНА 34’&36′ BRNS	5680	’48	1
ГОТИЧЕСКАЯ РАМА САРАЯ, 34 ФУТА, ДВУХЭТАЖНАЯ, ПИЛОМАТЕРИАЛЬНАЯ	5687	’48	1
ГОТИЧЕСКАЯ РАМА САРАЯ, 36 ФУТОВ Ш, 2 ЭТАЖА, ПИЛОМАТЕРИАЛЬНАЯ	5688	’48	1
ТОРЦЕВЫЕ КОНСТРУКЦИИ — ГОТИЧЕСКИЕ БАРЫ, УРАГАННАЯ ЗОНА	5690	’49	1
БЕЗОПАСНОСТЬ САЛОНА: ЛЕСТНИЦЫ, ЛЕСТНИЦА, ХРАНЕНИЕ ВИЛ, ЖЕЛОБ ДЛЯ СЕНА	5697	’49	1
КОНСТРУИРОВАННАЯ РАМА МАЧТЫ, 39′ ИЛИ 52′ WD, GBR ИЛИ CG INT 15′ CNTRS	5780	’54	3
СТОЙКА-РАМА КОНСТ, ШИРИНА 39 ФУТОВ ИЛИ 52 ФУТА, CG ВНУТРЕННИЕ СТОЛБЫ НА 15’CNT	5781	’54	3
РАМА СТОЛБА КОНСТ, 39’ ИЛИ 52’ WD, 26’ CLR+LEAN, СТОЛБЫ 15’CNTRS	5782	’54	3
МАЧТА 39’W BLDG, GbR, ВНУТРЕННИЕ СТОЛБЫ И СТРОЛИЛА НА 15′ CNTRS	5830	’57	1
МАЧТА ШИРИНА 39′ CG BLDG, МЕЖСТОЛБЫ, RFTR НА 15′ CNTRS	5831	’57	1
МАЧТА 26’W BLDG С НАКЛОНАМИ ДЛЯ 39′ ИЛИ 52′ W, СТРОПИЛЫ 2’OC	5832	’57	2
СТЕНЫ, ДВЕРИ И ОКНА ДЛЯ ЗДАНИЙ НА ОПОРАХ	5833	’57	1
30-ФЕРМАЛЬНАЯ ФЕРМА КРЫШИ, ШАГ 7,5 ФУТОВ, НАКЛОН 3:12	5855	’58	1
30-ФЕРМАЛЬНАЯ ФЕРМА КРЫШИ, ШАГ 15 ФУТОВ, СКАН 3:12	5856	’58	1
26-ФЕРМАЛЬНАЯ ФЕРМА КРЫШИ, ШАГ 7,5 ФУТОВ, НАКЛОН 3:12	5857	’58	1
КОНСТРУКЦИЯ КРЫШИ	5858	’58	1
36-ФЕРМАЛЬНАЯ ФЕРМА С ПРИБИВАНИЕМ ГВОЗДЯМИ, 8-ФУТОВАЯ ОСВАЯ, ДВУХКОРДНАЯ, НАКЛОН 4/12	5921	’61	1
24-ФЕРМАЛЬНАЯ ФЕРМА С ПРИБИВАНИЕМ ГВОЗДЯМИ, 4 ФУТА ОС, ДВУХПОРНЫЙ ВЕРХНИЙ ПОЯС, НАКЛОН 3/12	5922	’61	1
24-ФУТОВАЯ ФЕРМА С ГВОЗДЯМИ, ОДИНАРНЫЙ ВЕРХНИЙ ПОЯС, СКАН 3/12	5923	’61	1
СТРИМИЛЬНАЯ ФЕРМА 40 ФУТОВ ЖЕСТКАЯ РАМА КОНСТ. , 10 Ф СТЕНКА, 8 ФУТОВ РАССТОЯНИЯ	5949	’63	2
32-ФУТОВАЯ ФЕРМА С ГВОЗДЯМИ, D’BL CHORDA, 8′ OC, 4/12 НАКЛОН	5973	’64	1
40-ФУТОВАЯ ФЕРМА ДВУСТОРОННЕЙ КРЫШИ С ПРИБИВАНИЕМ ГВОЗДЯМИ, ДЛЯ КЛЕТОЧНЫХ СЛОЕВ, 5/12 SL	5978	’65	2
СТРИЛО ФЕРМЫ, РАЗЪЕМНОЕ КОЛЬЦО, ПРОЛЕТЫ ОТ 24 ФУТОВ ДО 40 ФУТОВ, РАССТОЯНИЕ 4 ФУТА	6005	’67	1
ФЕРМА С ГВОЗДЯМИ, ПРОЛЕТ 40 ФУТОВ, ШАГ 4 ФУТА, НАКЛОН 5/12	6007	’67	1
ФЕРМА С ГВОЗДЯМИ, ПРОЛЕТ 48 ФУТОВ, ШАГ 4 ФУТА, НАКЛОН 5/12	6008	’67	1
ФЕРМА С ГВОЗДЯМИ, ПРОЛЕТ 50 ФУТОВ, ШАГ 4 ФУТА, НАКЛОН 5/12	6009	’67	1
СТРОЕНИЕ МАЧТЫ КОНСТ, 26, 39 и 52 ФУТА Ш, КОНСТРУКЦИОННЫЕ КРЫШИ	6280	’77	3
SUGARHOUSE, 20’X34′ +16′ ШИРОКИЕ НАКЛОНЫ, ДВУСТОРОННЯЯ КРЫША И PB ShR, StW	6308	’78	2
СТОЙКА МАЧТЫ, 30’XV. LNG X12’H, TR, СИЛЬНЫЙ СНЕГ, СТОЛБЫ 12’OC	6362	’84	3
ДЕТАЛИ ЗАЩИТЫ ЗДАНИЯ И БУНКЕРА	6368	’84	1
ОХЛАЖДАЕМЫЕ СТЕНКИ, 10–18 ФУТОВ В, ИЗОЛЯЦИЯ ИЗ ПЕНЫ. ДЛЯ РАССЫЛКИ STRG	6388	’87	1
ХОЛОДИЛЬНЫЕ СТЕНЫ ДЛЯ ХРАНЕНИЯ, 12–20 ФУТОВ В, ИЗОЛЯЦИЯ ИЗ ПЕНЫ. ДЛЯ ПОДДОНА STRG	6389	’87	1
НАСТЕННЫЙ НАВЕСНОЙ ПЛОТ, 20-34 ФУТА, ПРОЛЕТЫ 20-34 ФУТА, ПИЛОМАТЕРИАЛ С ГВОЗДЯМИ, 2’OC	6410	’88	1
НАВЕСНОЙ ПЛОТ ДЛЯ СВЯЗАННОЙ СТЕНЫ, 36-50-ФУТОВЫЕ ПРОЛЕТЫ, ГВОЗДИ, 2 ФУТА OC	6411	’88	1
ДЕТАЛИ СТЕН И КРЫШИ ДЛЯ ПЛАНОВ 6513-17-20-21-22-36-39	6500	’34	1
ДОМ С 3 СПАЛЬНЯМИ И ПОДВАЛОМ	7136	’58	3
ДЕТАЛИ ДЛЯ СТЕНЫ ADOBE, НАКЛОННЫЙ ПОТОЛОК С ОТКРЫТЫМИ БАЛКАМИ, RWF ИЛИ CF	7215	’77	1
ДЕТАЛИ СТЕН ДОМА, 7 ТИПОВ, ПЛИТА, ПОДВАЛ ИЛИ ПОДВАЛ	7270	’87	2
ЖЕСТКАЯ РАМА ИЗ ФАНЕРЫ, ОТ 24 ФУТОВ ДО 48 ФУТОВ Ш, ВЕРТИКАЛЬНЫЕ ИЛИ НАКЛОННЫЕ СТЕНЫ	АПА W-485	’82	32
ПОПЕРЕЧНЫЕ СЕЧЕНИЯ СТЕНЫ, СТОЙКИ, СТОЛБА	МОЖЕТ 2124	’71	1
ПОПЕРЕЧНЫЕ СЕЧЕНИЯ СТЕНЫ, СТОЙКИ, СТОЛБА	МОЖЕТ 2125	’71	1
СТЕНА С ИЗОЛЯЦИОННЫМИ РАМКАМИ	МОЖЕТ 9324	’81	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 36 ФУТОВ, 4’OC, ПРИБИВАНИЕ ГВОЗДЯМИ, 59 PSF, КЛЕТКА L	CAN C-102	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 30 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 61 PSF	CAN C-127	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 36 ФУТОВ, 4 ФУТА ОС, С ГВОЗДЯМИ, 46 PSF	CAN C-129	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 50 ФУТОВ, 4 ФУТА С ГВОЗДЯМИ, 55 PSF	CAN C-134	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 56 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 55 PSF	CAN C-135	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 60 ФУТОВ, 4 ФУТА С ГВОЗДЯМИ, 50 PSF	CAN C-136	’72	1
СТРОИЛЬНАЯ ФЕРМА ШР, ПРОЛЕТ 31 ФУТ, 4 ФУТА, НА ГВОЗДАХ, 52 PSF	CAN C-138	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 26 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 33 PSF	CAN C-34	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 26 ФУТОВ, 4 ФУТА OC, ПРИБИРАЕМЫЙ, 53 PSF	CAN C-46	’72	1
СТРИЛО ФЕРМЫ GbR, ПРОЛЕТ 60 ФУТОВ, 4 ФУТА OC, С ГВОЗДЯМИ, 32 PSF	CAN C-70	’72	1
ПОДДЕРЖКА CLEARSPAN ДЛЯ MOW FLOOR 28X40, НАКЛОН 14X40	НД 701-1-1	’88	1
КОРОБНАЯ БАЛКА 44-ФУТОВЫЙ ПРОЛЕТ 172 ФУНТ/ФУТ. ГРУЗ, ФАНЕРА И ПИЛОМАТЕРИАЛЫ, КЛЕЕНЫЕ	НД 708-1-2	’74	1
СТРИЛО С ФЕРМОЙ, 50 ФУТОВ, 4 ФУТА, КОНСТРУКЦИЯ НА КЛЕЕ-ГВОЗДИ	НД 708-1-3	’62	1
СТРИЛО С ФЕРМОЙ, 70 ФУТОВ, 2 ФУТА ИЛИ 4 ФУТА, КОНСТРУКЦИЯ НА КЛЕЕ-ГВОЗДЯХ	НД 708-1-4	’69	1
СТРИЛО С ФЕРМОЙ, ПРОЛЕТ 80 ФУТОВ, КЛЕЙ, КОНСТРУКЦИЯ НА ГВОЗДАХ	НД 708-1-5	’70	1
СОЕДИНЕНИЕ СТЕНЫ ФУНДАМЕНТА С ПОЛОМ, ИЗОЛИРОВАННОЕ	НД 708-1-6	’73	1
ДВУСТОРОННЯЯ КРЫША НАД СТАРОЙ ПЛОСКОЙ КРЫШЕЙ	НД 708-2-1	’75	1
КРЕПЛЕНИЕ АРКИ, ПРОЛЕТ 32 ФУТА, ПОДПИТОК	НД 708-2-2	’67	1
ДЕТАЛИ СВЯЗИ ДЛЯ КОНСТРУКЦИИ РАМЫ	НД 708-3-0	’62	1
СИСТЕМА ПОДДЕРЖКИ КРЫШИ СТОЙНОЙ БАЛКИ, 30’X80′, БЕТОННЫЕ СТОЛБЫ	НД 708-3-1	’70	1
СИСТЕМА СТОЛБ, 3″X8″X1/4″, СТАЛЬНЫЕ ДВУТАБАЛКИ	НД 708-3-2	’65	1
ДОПОЛНЕНИЕ СТРОИТЕЛЬНОЙ МАЧТЫ, 32X80, НА СУЩЕСТВУЮЩЕМ 40X48 BLDG	НД 708-3-3	’64	1
ПОДВАЛ ДОМА, ИЗОЛЯЦИЯ	НД 710-0-0	’76	1
ПАРКОВКА ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ТРАНСПОРТНЫХ СРЕДСТВ; 2 ВАРИАНТА	НД 710-0-1	’83	1
КОНСТРУКТИВНАЯ КОНСТРУКЦИЯ, ПРОЛЕТЫ ОТ 18 ФУТОВ ДО 40 ФУТОВ	НД 720-1-1	’25	1
КОНСТРУКЦИЯ НАВЕСНЫХ СТРОИЛ И КОНСТРУКЦИЯ СТЕНЫ	НД 720-2-1	’35	1
ГОТИЧЕСКАЯ АРОЧНАЯ СТРОЛИЩАЯ РАМА, 34 ФУТА Ш, И СТЕННАЯ РАМА	НД 720-3-1	’35	1
СТОЙКА КОНСТРУКЦИЯ, НАВЕС И НАСАДКА	НД 720-4-1	’35	1
СХЕМА САРА, 36’X84′, КОРОВЫ И ЛОШАДИ	НД 721-1-1	’24	1
32′ W. POLEFRAM Скотный двор, GbR, ВНУТРЕННИЕ СТОЛБЫ, ОПОРНАЯ СТОРОНА	НД 724-1-2	’56	1
42-футовая W. POLEFRAM Скотный двор, CGR, ВНУТРЕННИЕ СТОЛБЫ, ОБРАТНАЯ СТОРОНА	НД 724-1-3	’56	1
56′ W. POLEFRAM Скотный двор, GbR, ВНУТРЕННИЕ СТОЛБЫ, ОБРАТНАЯ СТОРОНА	НД 724-1-4	’56	1
40-ФУТОВАЯ ШАРОВАЯ РАМА, TR НА ЦЕНТРАХ 4-8 ДЮЙМОВ, ВЫСТУПЛЕНИЕ, ОТКРЫТАЯ СТОРОНА	НД 724-1-5	’64Р	3
РАМКА ИЗ СОЛОМА, 28X32, СТОЙКА И ПРОВОЛОКА	НД 725-3-1	’43	1
НАВЕС ДЛЯ ОВЕЦ ИЛИ КРС, 24X90, ДВЕРЬ БОКОВОЙ СТЕНКИ	НД Б-711	’30	1
СОМОЗАВАР ДЛЯ КРС, 20X28, ТОРЦЕВАЯ СТЕНКА С ДВЕРЬЮ	НД Б-712	’30	1
СОЛОМОЗАВОР ДЛЯ ПТИЦЫ, 20X20, ТОРЦЕВАЯ СТЕНКА С ДВЕРЬЮ	НД Б-713	’34	1
СЪЕМНАЯ РАМА КРЫШИ, 19X23, ДОСКА И ПРОВОЛОКА	НД Б-8-1-1	’24	1

Стропильная крыша: определение, типы и преимущества

В этой статье я кратко расскажу о ферменной крыше, которая по сути представляет собой треугольную систему прямых взаимосвязанных конструктивных элементов для покрытия конструкции крыши и широко используется в промышленных зданиях, сельскохозяйственном строительстве и архитектурных конструкциях сточных вод, а также мост, который значительно используется в мир с хорошим чувством и классическим взглядом.

Обеспечение ферменной крыши является классическим видом в гражданском строительстве для покрытия кровли и поддержки крыш, полов и внутренних нагрузок, таких как обслуживание и подвесной потолок, которые легко обеспечиваются благодаря опорам с большим пролетом, легким весом, контролируемым отклонением.

Стропильные крыши представляют собой тип скатной крыши, состоящей из каркасной конструкции, когда пролет конструкции превышает 4,80 метра и отсутствуют внутренние несущие стены или перегородки для прогонов.

При проектировании стропильных крыш в крыше используются три элемента: стропила эффективно поддерживают кровельные материалы, прогоны используются для промежуточной поддержки, а фермы используются для поддержки концов прогонов.

Стропильная крыша обеспечивает пространство в соответствии с нагрузкой на крышу, положением поперечных стен, материалами фермы и пролета, как правило, расстояние между деревянными фермами составляет до 3 метров, оно эффективно несет коньковую секцию и прогон. на которые опираются обычные стропила.

Крыша с фермами

Крыша с фермами. Определение : — крыша с фермами определяется как постоянный каркас, обычно сделанный из дерева или стали, специально разработанный для перекрытия пространства над помещением, чтобы обеспечить максимальную вентиляцию и поддержку крыши. Фермы обычно встречаются через равные промежутки времени и состоят в основном из трех элементов, таких как верхний пояс, лямки / стойки и нижний пояс, и связаны продольными деревянными фермами, такими как прогоны.

Стропильная крыша состоит из уголков, швеллеров, пластин и проушин. Это постоянная каркасная конструкция, которая определяет форму крыши и потолка, обычно состоящая из стропил, лямок/столбов и распорок, обычно используемых для поддержки крыши. Кровельные фермы в настоящее время более популярны, потому что они на 30% дешевле стропил, с использованием легких материалов они могут распределять вес крыши на внешнюю стену дома, а не на внутренние стены. Существует бесчисленное множество ферм, предназначенных для создания корневого каркаса для практически любой тип крыши.

Что такое стропильная крыша?

Относительно этого, «что такое ферменная крыша?», ферменная крыша представляет собой конструкцию одного из основных типов структурных каркасов, соединенных вместе в треугольной конфигурации с элементом группы связей и распорок, спроектированных и соединенных в конструктивный каркас большой пролет балки для покрытия крыши, которая известна как ферменная крыша.

Конструкция ферм почти полностью заменила традиционный метод строительства крыши и широко используется благодаря их преимуществам, позволяющим повысить значимость конструкции и ускорить строительство, при одновременном снижении воздействия внешних нагрузок, включая погодные условия и строительную площадку, которые являются важными факторами, способствующими широко используются фермы в покрытии крыши.

Сегодня конструкция ферменной крыши прошла путь от ранних пластин ферм, для которых требовались гвозди, прикрепляемые вручную, до современных пластин ферм, которые не требуют гвоздей, так как пластины ферм изготавливаются из стали G300 с оцинкованным покрытием, а также состоят из пластин из нержавеющей стали.

Используемые сегодня фермы крыши имеют следующие свойства и важность –

1. Ферма очень эффективна, она изготовлена из высококачественной стали со строгим допуском, что обеспечивает долговечность, устойчивость и производительность, необходимые для безопасной конструкции фермы.

2. Обеспечение качества инженерного проектирования на основе усилий и опыта.

3. Резка и установка ферменных элементов крыши выполняются с использованием автоматических пил, а компьютерное управление помогает обеспечить надежную и точную подгонку соединений.

4. Конструкция ферм изготавливается в строгом соответствии с проектом и безопасно обрабатывается.

5. Изготовление стропильной крыши инженерной фермы для установки промышленного здания требует точной резки, осадки и прессовки для обеспечения отличной фиксации при низкой стоимости фермы.

6. Особенности стропильной крыши обеспечивают установку стропильной конструкции низкой стоимости фермы, проникает в лиственные породы высокой плотности.

7. Устранено искривление зубьев и расщепление древесины.

Преимущества стропильной крыши

• Стропильная крыша отличается низкой себестоимостью на стройплощадке за счет использования легкого материала и на 30% дешевле стропил.

• Улучшайте и контролируйте стоимость проекта с помощью передовых компонентов.

• Установка ферм из пиломатериалов меньшего размера вместо колонн и балок.

• Предусмотрена заранее спроектированная ферменная система.

• Особенности стропильной крыши обеспечивают установку стропильной конструкции с низкой стоимостью фермы, проникают в лиственные породы высокой плотности.

• Конструкция ферм изготавливается в строгом соответствии с проектом и безопасно обрабатывается.

• Материал рабочей площадки для монтажа стропильной крыши, резки, подгонки и подгонки устанавливаются стоки и количество отходов уменьшается.

• Изготовленные на заводе и в фермерских хозяйствах, а также компоненты для установки в промышленных зданиях в точном соответствии с требованиями к пролету.

• Обеспечивает эффективную гибкость при размещении водопроводной, рабочей и электрической проводки.

Тяд крыши фермы

Типы ферменных крыш следующие-

1. Королевская пост-ферма
2. Королева пост фермы
3. Mansard Furss
4. Truncated Furss
5. Bel Fast Trust
6. Стальные трасс
. 7. Составные фермы.

Ферма шкворня

Ферма шкворня представляет собой простейший тип кровельной фермы, состоит из основных элементов, двух верхних поясов, центральная вертикальная стойка называется шкворнем, в котором поддерживается анкерная балка с соответствующими наклонными элементами. называемые распорками, которые предотвращают изгиб основных стропил посередине, они также эффективно используются для пролета фермы King post от 5 до 8 метров. В шкворневом пролете фермы и, как правило, расстояние между центрами ограничено 3 метрами.

Ферма центральной стойки

Что такое ферма центральной стойки?

В связи с этим, «что такое ферма с центральной стойкой?», ферма с центральной стойкой спроектирована с элементами нижней анкерной балки, двумя наклонными основными стропилами, двумя распорками и центральной стойкой, которая эффективно используется, прогоны поддерживают близко расположенные стропила, стропила поддерживают конструкцию кровельного покрытия, а анкерная балка в основном предотвращает расползание стены из-за распора.

Ферма шкворня используется для простых ферм крыши и строительства короткопролетного моста, они связаны с двумя диагональными элементами, которые встречаются на вершине фермы, один элемент представляет собой горизонтальную балку, которая служит для связывания нижнего конца моста. диагонали вместе, а другие элементы — это стропила, которые соединяют вершину с горизонтальной балкой внизу.

В ферме шкворня диагональные элементы называются стропилами, а горизонтальные элементы — потолочными балками.

Королевские стойки используются при строительстве самолетов с проволочными связями, где ферма крыши Королевской стойки поддерживает верхние кабели или заземляющий провод, они в основном используются в конструкциях крыш с деревянным каркасом в старейших традиционных, а также используются в современном строительстве, архитектуре соперничества и структурных элементы деревянных и металлических мостов.

Ферма с королевской стойкой является водоотводной и значительно используется в требованиях, чтобы выдержать вес дорогой крыши, выглядит эффектно и классически, этот тип ферменной крыши функционален в дизайне крыши, а также добавляет красоты, он используется в самолетостроении и аэроплане для поддержки верхних тросов.

Преимущества фермы с центральной стойкой

● ферма с центральной стойкой широко используется в архитектуре или дизайне моста.

● значительное применение для короткопролетных конструкций.

● эффективно используется в конструкции самолетов и самолетов для поддержки верхних тросов.

● в основном используется в старейших традиционных конструкциях крыш с деревянным каркасом и в современных традиционных архитектурных и структурных элементах.

● фермы шкворня позволяют сократить затраты на стройплощадку

Недостатки фермы с центральной стойкой

● фермы с центральной стойкой имеют ряд поддерживающих элементов, которые ограничивают использование чердачного пространства.

● ферма королевской стойки не подходит для больших пролетов.

● эта ферма не обеспечивает достаточно места для хранения.

● ферма с центральной стойкой используется только для поддержания веса дорогой крыши.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула уклона кровли

Стандартный уклон кровли в градусах, отношение & дробь для дома

Калькулятор уклона крыши | как определить уклон крыши

Скатная крыша: части, типы, угол & как рассчитать уклон крыши

Стропильная крыша: определение, типы & преимущество

Ферма ферзевой стойки

Ферма Королевской стойки представляет собой тип ферменной крыши, который отличается от фермы Королевской стойки наличием двух вертикальных элементов, которые со стоком удерживаются в положении горизонтального элемента через верхние концы Королевской стойки. Эти типы ферм используются для крыши. с пролетом от 8 м до 12 метров, а также подходящим усилением для фермы с пролетом до 18 метров с использованием удобной комбинации фермы с королем и королевой.

Ферма королевы

В ферме королевы верхние части обычно соединяются горизонтальным элементом, это называется натяжной балкой, которая вводится на поперечную балку, чтобы противодействовать тяге от сжимающего элемента, и две распорки используются для соединения каждой королевы. пост к основным стропилам.

Ферма с центральной стойкой имеет преимущества перед фермой с центральной стойкой, которая более эффективна и широко используется благодаря большей ширине пролета и часто используется в жилых домах, общественных зданиях и мостах.

Ферма Королевской стойки более популярна, чем опора Королевской стойки, поскольку она обеспечивает большую структурную стабильность, обеспечивает больше пространства внутри комнаты и упрощает добавление комнаты на более позднем этапе.

Эта ферма представляет собой дизайнерскую крышу с красотой и уникальным стилем, которая дополняет дизайн крыши прямыми или декоративными формами с изгибом и принимает классический внешний вид в архитектурном мастерстве.

Что такое ферма королевы?

Относительно этого, «что такое ферма королевы?», ферма королевы имеет два вертикальных элемента, которые стекают в положение горизонтального элемента через верхние концы стойки королевы, этот тип фермы используется для крыши пролет варьируется от 8 м до 12 м, а также предусмотрена подходящая усиленная ферма до пролета 18 м.

Ферма ферзевой стойки состоит в основном из натяжного элемента в ферме, в которой может быть большой пролет проема в конструкции фермы крыши, чем ферма королевской стойки. обеспечение двух центральных опорных стоек в конструкции стропильной крыши, тогда как ферма King post использует одну центральную опорную стойку.

При рассмотрении вопроса об установке фермы с центральной стойкой важно обсудить планы с квалифицированным специалистом, чтобы определить, какие проблемы необходимо учитывать до начала проекта. Фермы с центральной стойкой используются для пролетов более 30 футов и содержат два перпендикуляра к укрепите анкерную балку, охватывающую стены, ферму для пролета 32 фута, та же форма подходит для пролета примерно до 42 футов.

Преимущества фермы с поперечными стойками

● Подходит для усиленных ферм с пролетом до 18 метров за счет использования фермы с поперечными стойками.

● обеспечивает большую структурную стабильность, увеличивает пространство внутри комнаты и упрощает добавление комнаты в будущем.

● Принятие классического внешнего вида в архитектурном мастерстве

● Ферменные фермы используются для пролетов более 30 футов

● Они используются для проектирования экономически эффективной конструкции.

● Простой дизайн.

● Хорошо принятый и используемый дизайн.

Недостатки фермы ферзевой стойки

● Ферма ферзевой стойки не подходит для длинных пролетов, превышающих 40 футов.

● Более низкая производительность при равномерно распределенной нагрузке.

● Крыша с ферменной стойкой в основном не работает в районах с экстремальными погодными условиями, это не подходит для районов с сильными дождями.

Мансардная ферма

Мансардная ферма представляет собой тип фермы, представляющий собой комбинацию фермы с центральной стойкой и ферменной конструкции, известной как мансардная ферма, состоящая из двухэтажной фермы, верхняя часть которой состоит из фермы с центральной стойкой и часть Lowe фермы столба королевы.

Мансардная ферма, эффективно используемая в скатной кровле, состоящая из двух скатов, верхний уклон в ферме шкворня варьируется от 30° до 40°, а нижний угол наклона шкворня варьируется от 60° до 70°.

Мансардная ферменная крыша определяется как ферма, состоящая из четырехскатной четырехскатной вальмовой крыши и характеризующаяся наличием двух скатов на каждой из ее сторон, причем нижний скат находится под более крутым углом, чем верхний.

Это связано с крутыми бортами и двускатностью, верхние скаты этого типа стропильной крыши редко видны с земли, обычная одноплоскостная крыша с крутыми бортами может быть ошибочно принята за мансардную крышу.

Мансардная – бордюрная вальмовая крыша со скатами со всех сторон здания, а вальмовая – бордюрная двускатная крыша со скатами только с двух сторон.

Мансардная крыша также известна как французская крыша, которая определяется как американский вариант мансарды с нижними скатами почти вертикальными и большими по сравнению с верхними скатами.

Теперь, когда у вас есть четкое представление о мансардной крыше, представляющей собой гибрид вальмовой и вальмовой крыш, которая имеет одинаковую конструкцию наклона на двух противоположных сторонах, однако на другой паре сторон мансардная крыша имеет тот же наклонный стиль.

Это стало неотъемлемой частью французской архитектуры и часто встречается во многих зданиях, расположенных в этой части мира.

Мансарда представляет собой вальмовый вальм, что означает наличие скатов крыши во всех четырех направлениях здания, а не только в двух, поэтому, если крыша скатывается во всех четырех направлениях, но не изгибается, она является вальмовой, но не мансардной. Если она изгибается, но не имеет четырех наклонных сторон, это вальмовая, а не мансардная крыша, если она имеет четыре наклонных стороны и все эти стороны изгибаются, то это мансардная крыша.

Преимущества мансардной крыши

1. Дополнительное чердачное пространство:- Мансардная крыша обеспечивает значительно больше чердачного пространства по сравнению с двускатной или вальмовой крышей из-за почти вертикального нижнего уклона, этот тип конструкции не ущемляет пространство и может легко используемое широкое пространство для необходимой главной спальни.

Также этот тип конструкции обеспечивает больше естественного света внутри здания за счет окон, расположенных по всей длине нижнего ската, а также увеличивает пространство.

2. Легкая расширяемость:- конструкция мансардной крыши имеет заданный дизайн для облегчения расширения, вертикальная часть нижнего ската облегчает строительство дополнительных этажей сверху, обеспечивает большую гибкость за счет конструкции нижнего ската относительно более популярных стилей кровли. таких как двускатные крыши или вальмовые крыши. №

Мансардная крыша обеспечивает гибкость при расширении вашего дома в будущем по мере необходимости.

3. Эстетическая ценность:- Мансардные крыши имеют элегантный дизайн, это классический вид и приятный внешний вид, который является важной частью французской архитектуры в период сопротивления, стили кровли выполнены должным образом.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

Недостатки мансардной крыши

не подходит для районов с сильными дождями, так как верхняя часть этой крыши имеет низкий уклон, в результате чего она не будет хорошо справляться с сильными дождями и даст протечки в крыше.

2. Высокие затраты на установку: — Установка конструкции фермы мансардной крыши не проста, это более сложная конструкция, по причинам, по которым это связано с высокими затратами на установку.

3. Расходы на техническое обслуживание и ремонт: конструкция фермы мансардной крыши имеет очень сложную конструкцию, в связи с чем стоимость монтажа этой конструкции очень высока, а высокие затраты на монтаж обычно указывают на увеличение затрат на техническое обслуживание и ремонт.

Усеченная ферма

Усеченная ферма представляет собой тип фермы для скатной крыши, аналогичный мансардной ферме, за исключением того, что верхняя часть имеет плоскую поверхность с пологим уклоном в одну сторону, которая используется, когда требуется помещение в мансарде. крыша.

Быстрая ферма Bel

Быстрая ферма Bel представляет собой тонкий срез древесины, связанный с его верхним поясом, изогнутым в форме дуги, который подходит для длинного пролета 30 метров, этот тип фермы эффективно переносится для легкое кровельное покрытие, эта ферма также называется решетчатой фермой крыши. Ферменная конструкция колоколообразной быстрой крыши состоит из дуги, состоящей из тонкого сечения элемента, эта ферменная крыша также называется дуговой тетивой или решетчатой фермой крыши.

Быстрая ферма Bell сточных вод широко используется для строительства ферменной крыши, особенно в промышленных зданиях в последние века, из-за того, что она покрывает больший пролет до 30 метров, а также ее эффективность и экономичность для покрытия больших пролетов, это очень классический внешний вид. и эффективная конструктивная форма с изогнутым верхним элементом.

Конструкция фермы крыши Белфаста состоит из двухкомпонентного элемента, который представляет собой изогнутый верхний пояс, и двухкомпонентного горизонтального нижнего пояса, эта конструкция рассчитана на более длинный пролет, эти решетчатые элементы прибиты гвоздями и надрезаны между верхним и нижним поясами. Пропил очень эффективен для равномерно распределенной нагрузки, а линия тяги совпадает с выравниванием верхнего пояса, что приводит к очень небольшим усилиям в элементах решетки.

В этой конструкции фермы крыши шарниры карниза соединены с верхним и нижним поясами, концевой блок используется для остановки силы сжатия в верхнем поясе и передачи силы растяжения на нижние пояса. похожи на детали карниза фермы короля или королевы.

Ферма Белфаста способствует устойчивому строительству крыш в 19 и 20 веках, это эффективная причина для широкого использования этого типа ферменной крыши, ее преимущества для кровли с широким пролетом без промежуточных опор хорошо известны, это эффективность конструкции. получила широкое признание, и эта ферма использовалась по всей Ирландии и Великобритании в промышленных зданиях, сельскохозяйственных постройках, аэродромных ангарах и т. д. с пролетом от 6 до 36 метров.

Базовая точка

● Белфастская ферма — чрезвычайно эффективная конструкция для широкопролетных крыш.

● Отношение пролета к высоте, которое зависит от радиуса верхнего пояса, используемого для конкретного пролета, является наиболее важным фактором, влияющим на поведение фермы, рекомендуется, чтобы отношение было около 8, в результате радиус хорды равен пролету Габаритные размеры.

● Фермы во многих исторических зданиях пострадали от проникновения воды или проливных дождей из-за выхода из строя войлочного покрытия и утечки из желоба, современные и эффективные высокоэффективные мембраны и облицовка желоба помогут устранить проблемы с утечкой.

● Использование фанерного или массивного фасонного фасонного фасонного бруса представляет собой превосходную и подходящую конструкцию соединения.

● Тетивная ферма с простой решетчатой компоновкой имеет преимущество в изготовлении по сравнению с традиционной белфастской фермой.

Преимущества стропильной фермы «белфаст»

● Ферма «белфаст» представляет собой исключительно эффективную конструкцию для широкопролетных крыш.

● Вставка из массивной доски или фанеры представляет собой превосходную конструкцию соединения.

● Профиль ферменной конструкции Belfast очень эффективен для равномерно распределенной нагрузки, а линия тяги совпадает с выравниванием верхнего пояса, что приводит к очень небольшим усилиям в элементах решетки.

● Быстрая ферма Bell охватывает большие пролеты до 30 метров, а ее эффективность и экономичность позволяют перекрывать большие пролеты.

● очень классический внешний вид и эффективная конструктивная форма с изогнутым верхним элементом.

● Специально используется в промышленном строительстве для устройства кровельного покрытия с постоянной нагрузкой

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube

Недостатки фермы Bel fast

● Обслуживание соединений и фитингов может быть дорогим.

● Слишком большой прогиб для длинных пролетов.

● Увеличенная конструируемость фермы Bel fast благодаря дополнительным элементам.

● Это сложный дизайн.

Стальные фермы

Стальные фермы спроектированы с уголками, склепанными или сваренными вместе через пластины, для обеспечения удобства конструкции крыши, это эффективно и экономически подходит для пролетов более 12 метров.

Конструкция стальных ферм упрощена и выдерживает как напряжения сжатия, так и растяжения, мягкая сталь легкодоступна в прокатном сечении стандартных форм и размеров, эти фасциляции эффективно используются в конструкции крыши как форма стальной фермы.

В настоящее время стальные фермы обычно используются для строительства скатных крыш, поскольку они экономичны, просты в изготовлении, более жесткие, огнеупорные и долговечные, а также подходят для строительства сточных вод.

ЧИТАЙТЕ ТАКЖЕ :-

Угол наклона крыши | угол скатной крыши | Преобразование угла в уклон крыши

Как рассчитать уклон крыши | формула уклона кровли

Стандартный уклон кровли в градусах, отношение & дробь для дома

Калькулятор уклона крыши | как определить уклон крыши

Скатная крыша: части, типы, угол & как рассчитать уклон кровли

Стропильная крыша: определение, типы & Преимущество

Композитные фермы

Композитные фермы представляют собой фермы скатной крыши, состоящие из стали или кованого железа и деревянных элементов, легкие и экономичные. растягивающие напряжения.

В композитных фермах в местах соединения стали и дерева необходима специальная арматура.

Конфигурации ферм | Лучший способ кадрировать

Два основных типа ферм:

Скатная или обычная ферма характеризуется треугольной формой. Чаще всего используется для строительства крыш. Некоторые распространенные фермы называются в соответствии с их конфигурацией сети, например ферма King Post, Fan, Fink или Howe. Размер пояса и конфигурация полотна определяются пролетом, нагрузкой и расстоянием. Все конструкции ферм оптимизированы для обеспечения наиболее экономичной конфигурации для конкретного применения.

Параллельный пояс или плоская ферма получили свое название из-за наличия параллельных верхнего и нижнего поясов. Этот тип часто используется для строительства пола, но также может использоваться в приложениях кровли.

Стандартные конфигурации фермы на крыше

Параллельная хорда

4×2 Truss с Chase

2X4 Floor или ROOD TRUSS (OA ON DOAL OR CON OR TRUSSE OR COREASE OR CON OR CON OR ROOD OR CON OR CON OR CON OR CON OR CON OR CON TRUSASE OR CON OR CON OR CON OR CON OR CON OR CON OR CON OR CORPASE)

2X4.

Конфигурации ферм:

В следующих примерах представлены некоторые из возможных вариаций основных типов ферм. Единственным ограничением для дизайна является ваше воображение!

Загрузить листовку с конфигурациями ферм

Бочкообразный свод

Бочкообразный свод создает уникальный округлый эффект благодаря использованию ферм. Бочкообразные своды используют несколько коротких точек панели с разным шагом или углом, чтобы имитировать кривую. В сочетании с особыми методами отделки бочкообразный свод может выглядеть как гладкий круглый потолок. Бочкообразные своды обычно можно увидеть в фойе или на входах в коммерческие здания и дома.

Тетива

Фермы для тетив имеют вид закругленного верхнего пояса, состоящего из множества панелей верхнего пояса разного шага. Они были очень популярны в начале 1900-х годов, до того, как фермы были построены с металлическими соединительными пластинами. Сегодня фермы с тетивой могут быть изготовлены в соответствии с существующими конструкциями или в соответствии с внешним видом старого здания в индустриальном стиле.

Консольная мансарда с парапетами

Эта ферма или ее производная очень популярна в легком коммерческом строительстве. Это создает впечатление крутой скатной крыши, сохраняя при этом плоскую внутреннюю часть для механических блоков или других блоков, установленных на крыше, требуемых проектировщиком здания. В то время как внутренний верхний пояс кажется плоским, небольшой уклон (обычно 0,25/12) используется для обеспечения стока воды во внутреннюю систему ливневой канализации.

Фонарь

Фермы фонаря можно использовать, когда требуется расширение плоскости верхнего пояса над пиком обычной фермы для создания большей площади поверхности на одной стороне крыши, чем на другой. Эту ферму можно использовать, когда требуется большая площадь для солнечных батарей на одной стороне крыши, или если владелец здания хочет разместить окна в вертикальной части верхнего пояса, чтобы пропускать свет в здание.

Двойная консоль

Двойная консоль, как следует из названия, включает консоли на обоих концах фермы. Консоль — это когда пролет фермы выходит за пределы подшипника, и это популярный способ создания крыльца без добавления опор стоек и балок возле карниза.

Двойная перевернутая ферма

Двойная перевернутая ферма используется с четырьмя опорами и создает крутой угол наклона внутреннего потолка в средней части здания.

Двойной шаг

Двухскатные фермы, как следует из названия, имеют два разных шага с каждой стороны фермы. Эту ферму можно использовать, когда проектировщику-строителю требуется крутой уклон с одной стороны здания и более узкий с противоположной стороны. Эти фермы можно использовать, когда дождевой или снежный сток является проблемой с одной стороны здания, или для системы солнечных батарей требуется больше места на одной стороне крыши.

Плоский свод

Плоский свод похож на свод, но встречается внутри нижнего пояса с плоскими участками с обеих сторон. Плоский свод используется, когда требуется скатный потолок только на части пролета, покрытой фермой.

Вальмовая ферма

Вальмовая ферма создает структуру, аналогичную той, что можно найти в конструкции сарая с решетчатым каркасом, с крутым уклоном от стен, переходящим в низкий уклон ближе к вершине. Крутой уклон создает высокую ферму, в которой есть много места для перемычек или, во многих случаях, возможность для чердачного помещения внутри фермы.

Половальмовые фермы

Половальмовые фермы используются в вальмовой системе, в которой уклон применяется только с одной стороны. Это может произойти, когда вальмовая ферма поддерживается балочной фермой на одном конце.

Вальмовые

Вальмовые стропильные системы очень популярны по всей стране. В этой конструкции каждая сторона здания имеет уклон крыши и карниз. Чтобы обрамить крышу в этом стиле, вальмовые фермы используются от главной вершины здания, спускаясь вниз с помощью плоского верхнего пояса. Плоская часть тем больше, чем ближе ферма к торцевой стене. Затем используется «бедренный набор» для обрамления 6 или 8 футов, ближайших к торцевой стене. Вальмовые фермы также можно использовать в качестве базовой фермы в системе ферм «свинцовой конструкции», где фермы меньшего размера с пиком размещаются поверх плоской верхней части вальмовой фермы в случаях, когда одна ферма слишком высока для сборки. находится на производственном предприятии и/или слишком высок для перевозки по дорогам общего пользования.

Односкатная

Односкатная ферма представляет собой односкатную ферму с вертикальным элементом над опорой, противоположной наклонной опоре. Они популярны во многих сельскохозяйственных и коммерческих зданиях и могут использоваться как две половины ферменной системы с центральной опорой в качестве альтернативы одной длинной общей ферме.

Многосекционная (сдвоенная)

Связанная ферма используется, когда требования к каркасу крыши превышают возможности, которые производитель компонентов может поставить или произвести с помощью своего производственного оборудования. Он состоит из основания, похожего на вальмовую ферму, с «шапочной» фермой поверх нее. Накидная ферма очень похожа на фронтонную ферму со стенками, передающими нагрузки вертикально на базовую ферму под ней. Нижний пояс верхней фермы обычно перемещается вверх на 1-1/2 дюйма для 2×4 непрерывных боковых ограничений поверх плоского верхнего пояса базовой фермы или на толщину любого материала, который может использоваться (3/4 дюйма для фанеры/ОСП, так далее.). В результате верхние пояса комбинированной фермы удлиняются с горизонтальным разрезом, что позволяет верхнему поясу комбинированной фермы выравниваться с наклонными верхними поясами базовой фермы. Для облегчения изготовления и установки к концу накидной фермы в конце горизонтального разреза наклонного верхнего пояса обычно добавляется стыковой вырез ¼ дюйма.

Полинезийские

Полинезийские фермы, как следует из названия, чаще всего встречаются в сооружениях, построенных в азиатско-тихоокеанском полинезийском стиле. Они объединяют конструкцию с двойным шагом: небольшой шаг начинается у подшипника, а затем переключается на гораздо более крутой шаг ближе к вершине. Эти фермы часто можно найти во время путешествий по Гавайям. Популярная сеть пиццерий также использует полинезийские фермы с плоской вершиной в подавляющем большинстве своих ресторанов.

Комната на чердаке

Фермы для помещений на чердаке или, чаще, чердачные фермы позволяют создать жилое пространство внутри фермы. Нижний пояс увеличен и нагружен на временные нагрузки, аналогичные системам перекрытий в жилых помещениях. Чердачные фермы популярны в гаражах или в любом другом месте, где люди хотят увеличить жилую или складскую площадь, не добавляя еще один этаж к своей конструкции. В некоторых районах страны чердачные фермы используются для размещения и сокрытия оборудования HVAC.

Ножницы

Ножничные фермы используются в тех случаях, когда требуется сводчатый или соборный потолок. Шаг нижнего пояса варьируется в зависимости от шага верхнего пояса, размаха и высоты пятки. Как правило, для большинства ножничных ферм используется шаг нижнего пояса, равный половине шага верхнего пояса. Более крутой шаг нижнего пояса может быть достигнут за счет увеличения высоты пятки, что дает ферме вертикальное «пространство» для работы, или применения принципа триангуляции между поясами и стенками.

Ножничные моно- или полуножничные

Ножнично-монолитная ферма точно такая же, как и моноферма, но также содержит скатный нижний пояс для создания сводчатого потолка или ступенчатого потолка до большей высоты стены внутри помещения. здание.

Наклонная плоская

Наклонные плоские фермы используются почти как балки в тех случаях, когда желательно, чтобы внутренний уклон потолка был таким же, как уклон крыши. Наклонные плоские фермы обычно поддерживаются коньковой балкой или балочной фермой на пике крыши и имеют наклонные плоские фермы с обеих сторон для создания широких открытых пространств в общественных местах, таких как арены для верховой езды и церкви.

Студийный свод

Студийный свод возникает, когда нижний пояс наклонен в одном направлении без пика и заканчивается вертикальным элементом перемычки. Это полезно, когда требуется наклонный потолок без пика или требуется более высокая площадь стены для подвешивания произведений искусства или других эстетических предметов. Аналогичный эффект возникает, когда «наполнители» применяются к типичной ферме с ножницами для создания плоского потолка в пространстве, которое в противном случае было бы закрыто фермами с ножницами.

Лоток или кессон

Лоток или кессон перекрытия встраиваются в ферму путем нанесения шага на небольшое расстояние с двух сторон и последующего выравнивания нижнего пояса. Это популярные дизайнерские эффекты в спальне или столовой, которые могут создать дополнительную глубину по вертикали и/или обрамить определенные элементы комнаты. Подносные потолки получили свое название, потому что потолок напоминает перевернутый сервировочный поднос.

Три подшипника

9Фермы 0010 Tri-Bearing включают дополнительный внутренний подшипник к традиционным двум внешним подшипникам. Использование дополнительных подшипников позволяет уменьшить реакции на внешние подшипники и может снизить общую стоимость фермы, часто уменьшая количество поясных материалов и стенок, необходимых в конструкции. Однако, если используются внутренние подшипники, путь нагрузки должен поддерживаться через внутренние стены, систему перекрытий, фундамент и фундаменты здания.
Хранилище
Свод возникает только в части нижнего пояса фермы. Шаг применяется от одного подшипника на расстоянии до вершины нижнего пояса, а затем возвращается к плоскому нижнему поясу. Это типично, когда ферма охватывает несколько комнат, но наклонный потолок желателен только для одной из этих комнат, например спальни или столовой.
Сводчатый параллельный пояс
Сводчатые фермы с параллельным поясом имеют одинаковый шаг верхнего и нижнего поясов. Это достигается за счет приподнятой пятки, которая позволяет перемычкам передавать нагрузки через ферму на подшипники. Сводчатые фермы с параллельными поясами используются везде, где требуется крутой внутренний сводчатый потолок.
Gambrel Roofing Руководство по покупке: плюсы, минусы, руководство по установке Этот стиль лучше всего описывается как двусторонняя симметричная крыша с двумя скатами с каждой стороны. Верхний склон пологий, а нижний более крутой. Их называли «голландскими крышами» в Англии восемнадцатого века и Северной Америке.
В этой статье мы рассмотрим плюсы и минусы вальмовой крыши и предоставим руководство по установке, если вы хотите установить или заменить ее. В Legacy Service мы предлагаем все виды услуг по экстерьеру дома, от замены крыши до установки сайдинга. Свяжитесь с нами сегодня, чтобы назначить бесплатную консультацию.
Ищете квалифицированных кровельщиков рядом с вами?
Узнайте, сколько будет стоить ваш проект
Не настоящий почтовый индекс.
Что такое вальмовая крыша?
Самый простой способ представить двускатную крышу — это представить себе сарай. В большинстве амбаров используются вальмовые крыши, потому что они просты в строительстве и имеют классический вид. Лучше всего их можно описать как двустороннюю симметричную крышу с двумя скатами с каждой стороны. Верхний склон обычно более пологий, а нижний — более крутой. Они чем-то похожи на мансардные крыши, за исключением того, что мансардные крыши имеют четыре стороны.
Если вы хотите построить такую крышу на своем участке, продолжайте читать эту статью. Мы обсудим, как они устроены, преимущества и недостатки, а также различные варианты и цены.
История вальмовых крыш
Хотя неизвестно, как и когда вальмовые крыши возникли в Северной Америке, самый старый пример такой крыши находится во втором Гарвардском зале Гарвардского университета Америки, построенном в 1677 году. Самый старый дом с двускатная крыша в США также восходит к 1677-1678 гг. Стандартный дизайн был найден на многих голландских колониальных домах. Голландские торговцы были вдохновлены этим стилем и привезли его с собой, когда путешествовали по миру. Дома с двускатной крышей сейчас менее распространены, но они все еще используются с другими типами зданий, особенно с амбарами и навесами.
Как строятся вальмовые крыши?
Крыши Gambrel должны быть обрамлены строителем, поэтому он будет строить ряд отдельных ферм, которые имеют одинаковые размеры. Сколько вальмовых ферм вам понадобится, будет зависеть от размера крыши. Сделать это можно, собрав деревянные доски на ровной поверхности. Каждая сторона фермы имеет две балки, усиленные косынкой. Когда фермы готовы, их устанавливают на вершину здания.
Мы рассмотрим пошаговый процесс строительства вальмовых крыш в одном из разделов ниже. Поэтому, если вы ищете более подробное описание, пожалуйста, продолжайте читать.
Как долго прослужат эти крыши?
Срок службы вальмовой крыши будет зависеть от ряда факторов, включая, помимо прочего, климат местности, конструкцию крыши, необходимые материалы, процесс установки, а также объем и качество технического обслуживания крыши. Например, крыша, покрытая прочным материалом, таким как металл, и установленная профессионалом, может прослужить до века. Крыши, покрытые другими материалами, такими как дерево или асфальт, будут иметь гораздо более короткий срок службы, в среднем около 15-25 лет.
В следующих разделах мы рассмотрим преимущества и недостатки вальмовой крыши.
Преимущества
Вальмовая крыша для дома, амбара или сарая имеет множество преимуществ. К ним относятся:
Классический внешний вид – Большинство двускатных крыш выглядят так, как будто они принадлежат колониальной Америке. Этот классический вид был популярен в домах в георгианском и голландском стиле по всей территории Соединенных Штатов.
Простота установки – По сравнению с другими типами кровли, вальмовая крыша относительно проста в проектировании и установке. Вовлечение в процесс использования косынок помогает упростить процесс.
Доступная стоимость — Поскольку этот стиль имеет такой простой дизайн, требуется меньше ресурсов. Это не только экономит время и труд, но также помогает снизить затраты на установку и техническое обслуживание.
Достаточно места – С двускатной крышей, особенно на нижних крутых склонах, вы обнаружите, что есть много места для дополнительного хранения и свободного пространства. Помните, что они требуют надлежащей вентиляционной системы во время установки, чтобы обеспечить дополнительную вентиляцию крыши коровника.
Недостатки
Почему некоторые собственники выбирают другие типы крыш? К недостаткам относятся:
Подходит не для всех климатических условий – В зависимости от того, где вы живете и климата вашего района, вальмовая крыша может не подходить для вашего здания. Они, как правило, борются с сильными дождями, а также с сильным ветром и снегом.
Низкая долговечность – Даже при правильном монтаже и методах гидроизоляции вальмовые крыши требуют тщательного обслуживания и ухода из-за низкой долговечности. Также важно планировать ежегодные осмотры на наличие повреждений.
Варианты вальмовых крыш
Вальмовые крыши доступны в различных стилях. Три самых популярных варианта включают:
Классический стиль — в настоящее время это самый распространенный стиль в Соединенных Штатах. Обычно его можно увидеть в сараях и сараях. Также максимально увеличить пространство чердака можно, используя двухскатную конструкцию.
Модель с опорой на стену . Несмотря на стильный внешний вид, это не лучший вариант для тех, кто хочет максимально увеличить пространство для хранения. Так как самая нижняя часть поля нависает над карнизом дома, место для хранения ограничено.
Мансардный стиль – Это также известно как французская крыша, так как она используется во многих зданиях во Франции. В этом стиле есть поля разного размера.
Другие типы включают фронтоны, мансардные окна и долины.
Найдите рядом квалифицированных кровельщиков
Не настоящий почтовый индекс.
Цена вальмовых крыш (стоимость материалов и монтажа)
Хотя цена вальмовых крыш будет варьироваться в зависимости от места вашего проживания, типа здания, которое вы покрываете, и выбранных вами материалов, мы поговорим о средние цены в этом разделе. Например, вы можете рассчитывать заплатить около 8-14 долларов за материалы для каркаса и работу за квадратный фут. Это будет равняться от 16 000 до 28 000 долларов за крышу площадью 2000 квадратных футов.
Кровельные материалы (включая битумную черепицу, дерево, металл и шифер) могут стоить от 4 до 20 долларов за квадратный фут.
Как построить вальмовую крышу: руководство по установке
Обычно для установки крыши любого типа лучше нанять профессионалов, но вальмовые крыши на самом деле просто установить, если вы хотите сделать это самостоятельно. Просто не забудьте заранее провести исследование, чтобы вы могли собрать все предметы и материалы и точно знать, какие шаги предпринять, прежде чем начать. Ознакомьтесь с нашим руководством по установке ниже, чтобы получить лучшее представление о том, как продолжить работу над вашим проектом.
Материалы
Материалы, необходимые для изготовления вальмовой крыши, включают:
Деревянные фермы
Фанера ½”
Фанера ¾”
Водонепроницаемый материал
Кровельный материал на ваш выбор (битумная черепица, дерево, металл и т. д.)
Инструменты
Инструменты, необходимые для установки вальмовой крыши, включают:
Калькулятор
Линейка
Рулетка
Мел или карандаш
Пила
Квадрат скорости
Молоток
Гвозди
Подготовка
Подготовка вальмовой крыши включает обрезку стропильных частей. Во-первых, вам нужно купить деревянные доски 2 × 4. Определите, сколько вам понадобится, и купите несколько дополнительных на случай, если вы ошибетесь при резке. Затем используйте карандаш, чтобы отметить концы досок под углом 22,5 градуса. Используйте циркулярную пилу, чтобы разрезать доски по линии, которую вы только что сделали.
Пошаговое руководство
Итак, как установить вальмовую крышу? Вот шаги, которые вы должны предпринять, чтобы построить новую крышу:
Определите, какой высоты вы хотите сделать свою крышу.
Выясните, сколько ферм вам понадобится и какой длины каждая должна быть, чтобы покрыть ваше здание. Рекомендуется размещать фермы на расстоянии 16 дюймов друг от друга.
Купите фермы, которые вам понадобятся (и еще несколько на всякий случай).
Положите четыре из них на ровную поверхность и мелом или карандашом отметьте углы двух верхних и двух нижних ферм.
Используйте пилу, чтобы обрезать их под правильным углом. Затем используйте их в качестве шаблонов для остальных ферм.
Создайте косынки, чтобы скрепить фермы.
Убедитесь, что первая ферма соответствует размерам здания, и закрепите фермы скобами.
Поднимите первую ферму на место. Прибейте его к балкам нижнего этажа.
Установите распорку между первой и следующей фермами, чтобы убедиться, что они остаются прочными.
Продолжайте прикреплять фермы вальмовой крыши.
После того, как вы закончите, накройте конструкцию фанерой толщиной 3/4 дюйма и закрепите ее.
Поместите слой водонепроницаемого материала поверх фанеры и установите выбранную вами двускатную черепицу.
Часто задаваемые вопросы
Вот вопросы, которые нам чаще всего задают о двускатных крышах:
Где двускатные крыши наиболее распространены?
Хотя двускатные крыши можно использовать для строительства домов, они чаще всего встречаются в сараях и сараях по всей территории Соединенных Штатов. В 18 веке в Англии и Америке они использовались для голландских колониальных домов. Просто взглянув на них, вы поймете, почему они так популярны для таких типов зданий. Они просты в установке, обеспечивают много места для хранения и имеют классический вид, поскольку имеют два наклона с каждой стороны.
Почему у амбаров вальмовые крыши?
Когда вы думаете об этом типе крыши, вы, скорее всего, думаете о крыше амбара. Амбары используют вальмовые крыши по разным причинам. Как мы уже упоминали ранее, они просты в установке, экономичны, имеют классический вид и обеспечивают много места. Эти крыши известны своей функциональностью, а не стильностью, что идеально подходит для амбаров.
Какие углы у вальмовой крыши?
Вальмовые крыши представляют собой симметричные двусторонние крыши с двумя скатами с каждой стороны. Нижний склон расположен под крутым углом, а верхний склон имеет тенденцию быть более пологим. Для стандартной вальмовой крыши пик строится под углом 30 градусов, а второй скат — под углом 60 градусов. Если вы предпочитаете что-то другое, углы вальмовой крыши можно настроить в соответствии с тем, что лучше всего подходит для вашего здания.
Чем вальмовая крыша отличается от мансардной?
Вальмовые и мансардные крыши очень похожи по конструкции и внешнему виду. Основное отличие состоит в том, что мансардные крыши имеют четыре стороны, а вальмовые только две.
Среди других отличий:
Мансарда имеет шатры по четырем углам здания, в то время как вальмовая часть имеет вертикальные фронтонные концы.
Мансарда обычно не нависает над фасадом, в отличие от навеса.
Как крепить вальмовые фермы?
Вальмовые крыши обычно собираются на земле, а затем устанавливаются секциями. После того, как вы обрежете фермы под правильными углами, сделайте косынки из фанеры толщиной ½ дюйма, чтобы скрепить фермы вместе. Затем вы можете соединить фермы вместе и прикрепить кронштейны с помощью молотка и гвоздей. Как только вы убедитесь, что первая ферма соответствует размерам здания, вы можете продолжить скреплять фермы скобами.
Как измерить вальмовую крышу?
Чтобы обрамить вальмовую крышу, строителю необходимо построить ряд отдельных ферм одинакового размера. Начните с покупки досок 2×4 для стропил. Используйте карандаш, чтобы отметить оба конца досок под углом 22,5 градуса. Затем разрежьте по линиям, которые вы делаете, используя циркулярную пилу или торцовочную пилу. После этого можно приступать к сборке стропил.
Начните установку кровли Gambrel уже сегодня!
Если вы дошли до этого места, значит, вы должны быть заинтересованы в установке вальмовой крыши для принадлежащего вам здания, будь то ваш дом, сарай или сарай. Итак, приступим! Наша команда Legacy Service предоставляет услуги по установке и замене кровли для домовладельцев в юго-восточной части Пенсильвании, Нью-Джерси и Делавэра. Мы также оказываем услуги по установке сайдинга и замене окон для тех, кто в этом нуждается. Позвоните нам по телефону 215-798-9790 или свяжитесь с нами здесь, чтобы узнать больше.
Найдите квалифицированных кровельщиков рядом с вами
Опубликовано 10 ноября 2020 г. в Калькулятор ферм двускатной крыши
| Использование стропил или ферм
Главная Фермы двускатной крыши
Строительные калькуляторы и диаграммы
Калькулятор кубических ярдов
Калькулятор уклона крыши
Калькулятор ферм
Калькулятор стропил
Рейтинг грунта для заделки столба0003
Использование готовых стропильных ферм может значительно сократить трудозатраты при устройстве двускатной крыши по сравнению со строительством стропил.
Фермы могут быть построены из пиломатериалов меньшего размера, чем стропила, и часто их стоимость ненамного выше, чем у обычных стропил. №
Так как их можно крепить непосредственно на месте, требуется гораздо меньше труда по сравнению с пропилами во рту, по отвесу и хвосту на отдельных стропилах.
Наш калькулятор стропильных ферм поможет вам при покупке ферм, определив необходимое количество ферм и линейных опор.
Терминология ферм
КАЛЬКУЛЯТОР КРОВЕЛЬНЫХ ФЕРМ
A) Длина крыши в футах B) По центру (в дюймах между фермами) C) Ширина нижнего шнура в футах
футов дюймов футов
Для длины верхнего пояса -> Калькулятор длины стропил
Как ввести размеры
24 фута 24
24 фута 6 дюймов 24 6
24 фута 6 и 1/2 дюйма 24 6 1/2
Значение 25-5-0-5
25 фунтов на квадратный фут Временная нагрузка на верхний пояс (снег)
5 фунтов на фут Постоянная нагрузка на верхний пояс (материалы)
0 фунтов на квадратный фут Временная нагрузка на нижний пояс
5 фунтов на квадратный фут Постоянная нагрузка на нижний пояс
9 4′ oc 25-5-0-5 фунтов на квадратный фут Размер элемента фермы
(без потолка) Требуемый размер пиломатериала 2×4 Flat oc Изображение Пролет Верхний пояс Нижний пояс Лента Боковой Прогон 20′ 2×4 #2 2×4 #2 2×4 #2 72 дюйма 24 дюйма 24′ 2×4 #2 2×4 #2 2×4 #2 72 дюйма 24 дюйма 30′ 2×6 #2 2×4 2400f-1. 8E 2×4 #2 72 дюйма 24 дюйма 36′ 2×6 #1 2×6 #1 2×4 #2 72 дюйма 24 дюйма 40′ 2×6 #1 2×4 2100f-1.8E 2×4 #2 72 дюйма 24 дюйма
Соединительные пластины обычно имеют калибр от 16 до 20 в зависимости от требований к конструкции фермы.

РубрикаРазное

КАЛЬКУЛЯТОР КРОВЕЛЬНЫХ ФЕРМ
A) Длина крыши в футах	B) По центру (в дюймах между фермами)	C) Ширина нижнего шнура в футах
футов	дюймов	футов

24 фута	24
24 фута 6 дюймов	24 6
24 фута 6 и 1/2 дюйма	24 6 1/2

Стропильная система мансардной крыши чертежи: Стропильная система мансардной крыши: конструкция, чертеж, установка

Стропильная система мансардной крыши: конструкция, чертеж, установка

Виды стропильных систем

Основные элементы

Делаем расчет

Рекомендации по монтажу

Стропильная система мансардной крыши: устройство, схемы, монтаж

Стандартная мансардная конструкция

Способ выноса стропил за линию стены

Метод с каркасными модулями

Дощато-гвоздевая стропильная система

чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Особенности мансардных крыш

Простые конструкции мансардной крыши

Стандартная схема

Вариант выноса стропил за линию стены

Устройство модульного варианта мансардной крыши

Дощато-гвоздевая стропильная система двухскатной крыши

Простой вариант разработки чертежей макета стропил

Стропильная система мансардной крыши чертежи, проекты, виды

Какой тип крыши выбрать?

Делаем проект стропильной системы

Чертежи стропильной системы мансардной крыши — видео

Мансардная крыша своими руками: пошаговая инструкция + видео

В чем особенность крыши с мансардой

Проектирование чердачной крыши

Виды стропильных систем крыши с мансардой

Вариант # 1 Висячие стропила

Вариант # 2 Наклонные стропила

Формы чердачных крыш

Односкатные

Двускатные

Вальмовые

Шатровые

Многощипцовые

Купольные

Вентилируемые/невентилируемые системы

Стропильная система мансардной крыши: чертежи конструкций

Навигация по странице

Материал для стропильной системы

Основные элементы стропильной системы

39 Части фермы крыши с иллюстрированными схемами и определениями

1. Анатомия базовой фермы крыши

2. Анатомия традиционной фермы с центральной стойкой

a. Что такое королевская ферма на крыше?

б. Объяснение частей фермы королевской стойки:

3. Части традиционной фермы крыши с длинной стойкой

a. Что такое ферма крыши ферзя?

б. Объяснение деталей главной фермы:

Строительство — Планы зданий

Стропильная крыша: определение, типы и преимущества

Конфигурации ферм | Лучший способ кадрировать

Два основных типа ферм:

Стандартные конфигурации фермы на крыше

Параллельная хорда

Конфигурации ферм:

Что такое вальмовая крыша?

История вальмовых крыш

Как строятся вальмовые крыши?

Как долго прослужат эти крыши?

Преимущества

Недостатки

Варианты вальмовых крыш

Цена вальмовых крыш (стоимость материалов и монтажа)

Как построить вальмовую крышу: руководство по установке

Материалы

Инструменты

Подготовка

Пошаговое руководство

Часто задаваемые вопросы

Где двускатные крыши наиболее распространены?

Почему у амбаров вальмовые крыши?

Какие углы у вальмовой крыши?

Чем вальмовая крыша отличается от мансардной?

Как крепить вальмовые фермы?

Как измерить вальмовую крышу?

Начните установку кровли Gambrel уже сегодня!

| Использование стропил или ферм
