Скользящая опора для стропил — все нюансы устройства

Современное строительство включает в себя возведение зданий самых различных типов, но при этом кровли с несколькими скатами продолжают сохранять лидерство в качестве наиболее перспективных. В случае деревянных построек высока вероятность усадки, которая приводит к деформации конструкции. Это значит, что необходим элемент конструкции, позволяющий ей приспосабливаться к изменению конфигурации. Таким элементом является скользящая опора для стропил.

Что они собой представляют?

С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию. Эта деталь используется и в других случаях – при необходимости соединения нескольких скользящих элементов с неподвижной основой.

Если вас интересует, как выглядит ломаная крыша, фото вы сможете посмотреть на нашем сайте.

Подробнее о стропильной системе односкатной крыши гаража читайте в отдельной статье.

Помимо придания конструкции стропил дополнительной прочности, скользящие опоры обладают массой достоинств, одним из которых является легкость монтажа, которая не требует специальных инструментов и навыков.

Использование скользящей опоры сокращает затраты ручного труда в процессе возведения крыши, поскольку в этом случае нет необходимости в осуществлении ручной балансировки деталей конструкции кровли.

Функции и характеристики скользящих опор

Назначением скользящих опор является их прикрепление к мауэрлату во время строительства бревенчатых и брусовых домов. Эти перфорированные элементы многократно подтвердили свою эффективность: скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.

Абсолютно все строения, созданные из массивов цельной древесины (к ним относятся рубленое и оцилиндрованное бревно и профилированный брус) подвержены естественной усадке. В результате усадки стропильной системы строения из дерева происходит ослабление конструкции, возможны значительные перекосы. Изготовленные с использованием скользящих опор плавающие стропила решают эту проблему.

Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей. В основном они обладают следующими параметрами:

• высота: 90 мм;
• ширина: 40 мм;
• толщина: 2 мм;
• длина: от 90 до 160 мм

Поскольку стропильная система должна выдерживать большие нагрузки, все применяемые крепежные элементы, включая скользящие стропила, должны быть изготовлены из прочных и надежных материалов. Низкоуглеродистая сталь, являющаяся материалом для изготовления скользящих крепежей, соответствует этим требованиям

Процесс монтажа кровельной конструкции с использованием этих крепежных элементов не представляет сложности: для его осуществления требуется только шуруповерт.

Сфера использования опор

Процесс усадки деревянных домов идет особенно интенсивно в течение первых нескольких лет эксплуатации. Изменение форм и размеров конструкции в основном обусловлено изменениями температурного фона и уровня влажности. При этом меняется высота каждого отдельного бревна или бруса, следствием чего становится общее изменение высоты стены, которое складывается из изменения параметров каждого элемента в отдельности. Из сказанного можно заключить, что по мере увеличения высоты стены увеличивается и степень ее усадки во время эксплуатации. Максимальной высотой обладает расположенная под коньком стена – значит, и ее усадка является наибольшей.

Стены, служащие опорой для расположенных по краям дома стропил, подвергаются меньшей усадке. В течением времени этот процесс приводит к изменению угла наклона крыши. По этой причине появляется необходимость учитывать данные геометрических изменений при осуществлении крепления стропил и обеспечения подвижности соединений.

Расположенные в коньке стропила создают вращающимися относительно друг друга, с двух сторон закрепляя их с помощью изготавливаемых на основе металла пластин на шпильках.

Определенную сложность представляют нижние края стропил, так как во время усадки они не только поворачиваются, но и сдвигаются относительно стены. Устройство жесткого и неподвижно зафиксированного крепления стропильной ноги к стене приведет к ее выпиранию в результате усадки.

Для стропил необходимо обеспечить возможность не очень большого, но все же ощутимого поворота и определенного сдвига вдоль стены без сокращения степени прочности крепления. В прежние времена с этой целью использовали отожженную проволоку. С ее помощью верхнее бревно привязывалось к стропильной ноге. Такой прием обеспечивал подвижность и надежность создаваемого крепления.

Скользящие опоры для стропил стали эффективной, наиболее удобной в плане монтажа и удовлетворяющей всем требованиям заменой описанному способу. При его использовании стропильная нога надежно закрепляется на брусе или бревне мауэрлата. Если в системе стропил используется клееный брус, этот метод становится единственным, обеспечивающим одновременно необходимую подвижность и прочность. Местом расположения крепления является участок вдоль смещения балки. Для этого древесина верхнего бруса стачивается. В результате получается площадка – на ней и крепится неподвижная нижняя часть опоры.

При выполнении монтажа опора должна располагаться таким образом, чтобы запас ее хода на сдвиг оказался максимально возможным.

Как правило, крепление стропил производится по двум сторонам стропильной ноги, однако при низкой кровле и небольшой величине уклонов кровельных скатов можно ограничиться одним креплением.

Стропильная нога, имеющая промежуточные опоры между брусом мауэрлата и коньком, также должна быть закреплена с помощью скользящей опоры.

Изготовление скользящих опор

Эти детали в большинстве случаев эксплуатируются при повышенной влажности и нередко контактируют с водой, конденсатом, проникающими под кровельный скат. При изготовлении скользящих опор необходимо учитывать сильное воздействие этих и других отрицательных факторов внешней среды. По этой причине их предварительно покрывают слоем цинкового расплава, дополнительно легированным другими веществами для сокращения подверженности коррозии и улучшения прочностных характеристик, благодаря чему повышается общая несущая способность конструкции.

Изготовление самих скользящих опор производится методом холодной штамповки на основе довольно прочного и пластичного материала — низкоуглеродистой стали марки 08 ПС. Процентное содержание углерода в ней — 0,08%, что дает возможность качественно штамповать материал. Балансирование прочностных характеристик элемента осуществляется методом раскисления.

Виды опор скользящего типа

Все применяемые в настоящее время скользящие опоры делятся на две группы:

Открытого типа – такие конструкции составлены двумя отдельными элементами. Первым является направляющая, прикрепляемая к стропильной ноге. Это изогнутая стальная пластина с отверстиями на концах. На каждом конце их может быть два или три – конкретное количество зависит от производителя. Меняется также величина длины хода подвижного элемента. Наименьшее значение должно составлять 60 мм, наибольшее – 160 мм. Уголок (неподвижная часть элемента) имеет до 5 отверстий.

Закрытого типа – эта разновидность опор не разбирается на составные части и представляет собой целостную конструкцию. Монтаж осуществляется в собранном виде. При таком варианте неподвижная часть имеет форму уголка со специальным держателем на длинной стороне: в него продевают планку крепления.

Некоторые рекомендации по установке скользящих систем

1. Установка скользящих стропильных систем производится на объекты правильной геометрической формы. В других случаях правильное выполнение кровли является довольно проблематичным, поскольку системы оснащены подвижными элементами. До начала монтажа стропил проводится тщательная проверка периметра объекта на предмет его соответствия требуемым стандартам.
2. Стропильные системы создаются по предварительно изготовленному шаблону. Благодаря такому подходу удается для всех кровельных элементов получить одинаковые конструкции.
3. В системах стропил подобного типа коньковое соединение также создается с использованием подвижных элементов. Монтажными деталями могут служить шпильки и болты, которые представляют собой соединительную ось, а также закрепленные с помощью саморезов подвижные шарниры.
4. Значительная длина перекрываемых пролетов нередко требует наращивания досок, применяемых для изготовления стропильных конструкций. При этом соединение досок производится с помощью длинных болтов или специальных кронштейнов. Доски наращиваются внахлест по заранее проделанным монтажным отверстиям. В процессе сверления необходимо учитывать, что отверстия должны располагаться на расстоянии как минимум 10 см от края доски. Сверление осуществляется хаотично, что помогает предупредить возможное раскалывание доски по отверстиям.

Важное о том, как выполняется расчет стропильной системы вальмовой крыши.

Аэраторы на крышу: зачем нужны и какие бывают виды — читайте здесь.

Как утеплить ломаную крышу узнайте из статьи https://rooffs.ru/vidy-krysh/lomanaya/osobennosti-utepleniya-krovli.html.

5. Установка каждой из опор скользящих стропил производится строго параллельно предшествующей и перпендикулярно расположению несущего бревна сооружения. Несоблюдение этого правила может стать причиной заклинивания движущих деталей конструкции и их последующего разрушения в процессе усадки здания.
6. “Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции. В процессе установки эти элементы должны выводиться в крайнее положение, что обеспечит максимально возможный ход всей стропильной конструкции во время усадки здания.

Монтаж

Скользящие стропила монтируются в том случае, когда материалом для фронтонов являются бревна или брус, а крепление прогона конька осуществляется в теле фронтона. Такое требование необходимо для предупреждения распирания стен при изменении величины угла уклона кровли в процессе усадки.

Стропила укладываются на коньковый прогон сверху и закрепляются с помощью шарнирного соединения. В этом случае сохраняется возможность изменить угол, под которым соединяются стропильные ноги.

Изготовление такого соединения производится на основе соединяемых шпильками перфорированных пластин. Вторым вариантом является накладывание верхних частей и соединение с помощью шпилек с шайбами и гайками.

При этом должны соблюдаться некоторые условия:

1. Соединение мауэрлата (в данном случае — верхнего венца сруба) со стропильными ногами осуществляется с помощью скользящих опор. Как правило, их размеры соответствуют следующим параметрам:

• 90 х 90 х 40;
• 120 х 90 х 40;
• 160 х 90 х 40;
• 270 х 90 х 40 мм

Выбор длины определяется предполагаемой величиной смещения стропильных ног.

Скользящие опоры монтируются при помощи саморезов с защитным покрытием – в обратном случае они могут стать самым слабым звеном всей конструкции.

Во время монтажа направляющая линейка скользящей опоры должна быть закреплена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части. Такой прием обеспечивает возможность скольжения при максимально возможной длине усадки.

Укладка стропильных ног на мауэрлат осуществляется сверху или посредством врезки в тело мауэрлата. Максимально допустимая глубина врезки не должна превышать ¾ диаметра бревна или бруса мауэрлата.

Материалом для изготовления стропил служат доски сечением 200 х 50 или 200 х 150 мм. Они должны быть обработаны особыми био- и огнезащитными средствами.

Другие способы использования скользящих опор

Скользящие крепежные элементы могут использоваться везде, если есть необходимость обеспечения движения деталей деревянных конструкций – например, при создании зашивок и перегородок деревянных построек.

ВЫВОДЫ:

• Скользящая опора для стропил является очень важным элементом кровельной конструкции, позволяющим компенсировать перекосы системы стропил, которые возникают в процессе эксплуатации вследствие усадки древесины.
• С помощью таких опор стропила крепятся к несущему брусу, благодаря чему удается получить сбалансированную конструкцию.
• Скользящий способ крепления предупреждает зависание кровельной конструкции и распирание стен деревянной постройки.
• Составными частями этих крепежных элементов являются металлический кронштейн и уголок с петлей.
• Изготовление скользящих опор производится методом холодной штамповки на основе низкоуглеродистой стали марки 08 ПС.
• Скользящие опоры бывают открытого и закрытого типов.
• “Скользячки” монтируются под 90-градусным углом по отношению к стропильной опоре по специальным запилам. Такой способ обеспечивает беспрепятственное движение конструкции.
• Скользящие опоры закрепляют при помощи саморезов с защитным покрытием.
• Для обеспечения возможности скольжения при максимально возможной длине усадки направляющая линейка скользящей опоры должна быть уложена параллельно стропильной ноге, а установка уголка производится перпендикулярно ноге в верхней части.

Как выполняется жесткое и скользящее соединение стропил узнайте из видеосюжета.

Скользящие стропила, системы опоры и крепления, детали на видео и фото

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

• Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
• Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

• кровельный конек;
• опоры стропильных ног, предназначенные на промежуточные балки;
• опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила»). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие. Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая.

Как использовать скользящие стропила

Устройство скользящих стропил отлично подойдет для домов, изготовленных из брусьев и бревен. На фото представлены некоторые варианты таких построек. Как известно, дома такого типа усаживаются в первое время, поэтому кровельная система должна быть правильно продумана. Скользящие крепления стропил в этом плане особенно важны. В этом случае стропильные ноги крепятся к срубу. Такой план стропил характерен для бревенчатого фронтона.

Как известно, усадка бревенчатых домов, составляющая почти 10%, происходит неравномерно. Данный фактор влияет на состояние всей конструкции здания.

Обычно скользящие крепятся к стропилам из дерева на бревно конька. При этом стропила могут соединяться встык или внахлест. Для этого используют стальные пластины, болты и гвозди.

От веса крыши будет зависеть выбор сечения стропил. Отлично подойдет обрезная доска толщиной в 50 миллиметров и шириной в 200 миллиметров.

Стропильные ноги нельзя крепить жестко к мауэрлату, так как в этом случае возможно распирание стен сруба, а также провисание крыши. Скользящее крепление стропил подразумевает использование специальных кронштейнов. Обычно они изготовлены из высокопрочной стали в два миллиметра. Они также снабжены уголком, который обеспечивает скольжение опоры. Такие кронштейны можно купить в любом строительном магазине за недорогую цену. Направляющая линейка такого механизма должна крепиться строго параллельно стропилам. Уголок на бревне должен быть расположен в перпендикулярном положении.

Только в этом случае во время усадки дома не будет его перекоса. Уголок должен крепиться на том уровне линейке, при котором допустимо дальнейшее скольжение стропил по всей длине, когда будет происходить процесс усадки дома.

Как крепятся стропила

Стропило должно быть правильно и надежно прикреплено. Если оно просто уперто в балку, то при некотором усилии в будущем конец стропила может начать понемногу скользить. Данный фактор приведет в итоге к разрушению всей кровельной системы.

Таким образом, стропила необходимо надежно и правильно закрепить. В этом случае используются такие элементы, как зуб с шипом и упором, зуб просто с упором и упор в конце балки.

От угла наклона стропила будет зависеть то, сколькими зубьями будет происходить соединение. Обычно оно делается при помощи одного или нескольких зубьев. При помощи крепления стропильной системы таким методом давление одного элемента передается другому элементу.

Если угол наклона крыши большой, то лучше использовать одинарные зубья для соединения балок и стропил. Обычно угол наклона в этом случае составляет больше 35 градусов.

• В пятке стропильной ноги необходимо изготовить зуб с шипом;
• В балке нужно вырезать определенный упор. В нем должно быть обязательно гнездо для расположения шипа. Глубина шипа в этом случае составляет приблизительно 1/3 часть от толщины балки. Слишком большая глубина может ее ослабить;
• На дистанции 25 – 40 сантиметров от края свисающей балки происходит врубка. Таким образом можно избежать скола ее конца под нагрузкой, которая может быть вызвана в будущем стропилом.

Что касается одинарных зубьев, то они обычно имеют шипы, которые в будущем исключают вероятность сдвига стропильной ноги. Такой метод соединения называют зуб с шипом и упором.

Если наклон крыши составляет наоборот, меньше 35 градусов, то в этом случае площадь трения о балку перекрытия необходимо увеличить. Таким образом, необходимо произвести врубку двумя зубьями.

Она может иметь следующие варианты:

• два упора, то есть, идти с шипом или без шипа;
• иметь два упора с шипами;
• иметь замок с 2-мя шипами.

Есть и другие варианты с двумя зубьями. Первый способ является самым распространенным. В этом случае в балку врезается шип с упором для одного зуба, потом вырезают его для второго зуба. Затем в стропиле проделывают проушину с упором для 1-го зуба, для 2-го стропила вырезают упор. Зубы должны в этот момент врезаться на одну и ту же глубину.

Стропила могут соединяться при помощи затяжки, но такой способ менее распространен. В этом случае в ноге стропила вырезают зуб-упор. Затем одна плоскость зуба укладывается на край поверхности балки. Вторая же плоскость зуба должна упираться в запил, который был специально проделан в балке. Глубина может составлять 1/3 часть толщины балки.

Азы возведения стропильной системы для деревянного дома, детали на видео:

Сделать конструкцию стропильной системы прочной и надежной можно при помощи болтов и хомутов. Петли из проволок, либо железные полоски помогут прикрепить весь угол к стене дома. В этом случае в стене дома должен быть анкерный болт, либо костыль, вмурованный в стену.

Стропила соединяются при помощи следующих элементов:

• нагели, пластины, бруски, вставные или накладные треугольные косынки – деревянные кровельные элементы;
• болты с шайбами, гайками, гвозди, шурупы, петли, хомуты, накладки и т. п. – металлические кровельные элементы.

Стропильная система должна быть правильно прикреплена. Только тогда ее конструкция будет надежной и прослужит долгие годы. К устройству скользящих стропил необходимо подходить с особой ответственностью, так как они делаются на деревянных домах, у которых в первые два года происходит усадка.

Скользящая опора для стропил: размеры, крепление, применение

Канули в прошлое времена, когда поднимались терема без единого гвоздя. Зодчие деревянной архитектуры не использовали крепеж в виде тех элементов, которые актуальны в современном строительстве. Однако изучение основ и принципов древнего архитектурного наследия привело к изобретению надежных соединительных элементов для устроения кровли деревянного или кирпичного дома, сруба. К ним относятся в частности скользящие опоры для стропил.

Эффективный крепеж для деревянной крыши

Изобретение эффективной опоры для фиксирования стропил к несущему элементу конструкции, мауэрлату, коньку, значительно облегчило работу кровельщиков. Каркас крыши состоит из множества элементов разного функционального назначения, связанных между собой. Деревянный каркас под воздействием природных условий изменяется, может стать ниже на 15% вследствие усадки, может разбухать от дождей, усыхать в морозы. Изменяется также и геометрия стен дома, неравномерно и во все сезоны. Отопительный период, сезон дождей, пора летней засухи, несомненно, влияют на состояние древесины особенно, если дом пятистенка.

Скользящая опора для стропил крепежный элемент, предотвращающий деформацию крыши, сохраняющий ее первоначальную надежность и прочность. Монолитная жесткость стропильной системы, возникающая, когда используется крепление с помощью скоб, гвоздей, саморезов, под влиянием вертикальной и горизонтальной нагрузки приводит либо к провисанию, либо к выгнутости крыши, деформации, которую не устранить простым ремонтом. Крепление с помощью скользящей опоры обеспечивает люфт для перемещения стропила относительно балки или мауэрлата. То есть скользячки для стропил, так их называют в народе, обеспечивают компенсацию перекосов крыши от изменения ее геометрии при усыхании, разбухании и прочих процессах.

Преимущества использования ползающей конструкции

Скользящие опоры, используемые для крепления стропил, обеспечивают, прежде всего, надежное соединение основы строения с кровлей. Обеспечивают возможность перемещения деревянных конструкций крыши, сохраняя при этом прочность и герметичность конструкции.  Другие преимущества, которые характерны опорам для стропил подобного типа:

• простота устройства;
• надежность крепежа;
• простота применения, монтажа;
• долговечность;
• низкая стоимость.

Бревенчатый дом, со стропильной конструкцией собранной с использованием скользящих опор, поверхность которых обработана антикоррозийным составом, в любой местности с любыми климатическими условиями, ветрами, морозами и высокими температурами способен простоять не менее ста лет, не теряя прочности и пригодности для проживания.



Особенности крепежа стропил в деревянном доме

Жесткое крепление стропильных ног к мауэрлату или балкам опоры при возведении конструкции крыши особенно не желательно в деревянном строении. Неизбежность изменения геометрии стропила под воздействием влаги требует создания возможности для смещения стропила по опоре. Скользящие стропила в деревянном доме обеспечивают надежное крепление и свободный ход стропильного бруса в месте соединения с опорой.

Деревянные дома подвержены усадке в той или иной степени. Степень усадки определяется материалом, из которого построены деревянные дома:

• брус;
• клееный брус;
• бревно простое рубленное;
• бревно оцилиндрованное.

Самая высокая степень усадки свойственна домам из цельной древесины, менее всех подвержен деформациям клееный брус. Набор или потеря влаги древесиной ведет к изменению геометрии стропильной системы, причем данному процессу характерна неравномерность и разнонаправленность. Специальная конструкция крепления в точках соединения стропильных ног с опорой с применением устройства позволяющего крыше смещаться, сохраняя свою геометрию, обеспечивает цельность и надежность кровли.

Разновидности скользящих опор

Подвижное, скользящее крепление стропил к основе единственно возможный способ предотвращения деформации крыши. Все такие ползающие опоры имеют одинаковый принцип устройства. Они состоят из неподвижной основы, которая служит направляющей и подвижного элемента в виде уголка, ползающего по этой основе под воздействием продольной или поперечной нагрузки.

Опора для стропил бывает:

1. Открытого типа;
2. Закрытого типа.

Считается, что опора открытого типа, разборное крепежное устройство, состоящее из стационарной направляющей, которая монтируется к стропильной ноге и ползающего уголка, с креплением к мауэрлату, намного удобнее в монтаже. Ее использование не доставит затруднений даже новичку кровельщику. Она имеет разновидности по количеству отверстий для крепления и величине хода от 60 мм до 160 мм. Максимальное значение данного параметра более эффективно, так как обеспечивает лучшую подвижность стропила.

Опора для стропил закрытого типа отличается тем, что она неразборная. Монолитная цельная конструкция устройства монтируется в собранном виде также как описанная выше опора открытого типа. Уголок, крепится к мауэрлату, он оснащен петлей, через которую продевается направляющая, закрепленная на стропиле. Очевидно, что требуется предельная точность при монтаже закрытой опоры, требуются точные размеры и расчеты. С другой стороны, крепление с помощью опоры закрытого типа обеспечивает наиболее эффективную эксплуатацию кровельной системы.

Отдельно стоит выделить популярность такого наименования крепежного элемента кровли как скользящая опора для стропил kucis. Она в зависимости от модели имеет длину хода в:

• 60 мм;
• 120 мм;
• 160 мм.
  Изготавливается kucis из низкоуглеродистой стали 08ПС в соответствии с ГОСТ 14918-80 для перфорированных элементов. Скользящая опора имеет высокие прочностные характеристики, способна выдерживать серьезные нагрузки. Ее стандартные размеры:
• в толщину не менее 2 мм;
• в ширину – 40 мм;
• в высоту – 90 мм.

Размеры длины обеспечивают диапазон хода стропила 60 мм – 160 мм.

Плавающая или скользящая технология устройства стропильной системы

Развитие современной архитектуры, создание неординарных ярких образцов индивидуального домостроения привело к рождению новых технологий. Сооружение крыши, защитного купола дома от капризов природы важный этап строительства, определяющий комфортность жизни. Поэтому для создания сложных систем кровли, где используются плавающие стропила или как их еще называют скользящие стропила, требуются точные вычисления. Расчеты должны отражать угол наклона, объем кровельного материала, прочие составляющих того или иного типа крыши.

Скользящие (наслонные) стропила применяются для следующих типов крыш:

• мансардная;
• шатровая;
• вальмовая и полувальмовая;
• многощипцовая сложная;
• шпилевая;
• куполообразная.

То есть сложные типы конструкций, которые нужно высчитывать. Это работа для специалистов, любителям в этих вопросах делать нечего, здесь даже онлайн калькулятор не поможет в определении элементарных объемов кровельного материала.

Скользящая опора стропил соединяется с мауэрлатом, а вверху опирается на коньковый прогон. Скользящие стропила соединяются межу собой узлом, угол которого может меняться в зависимости от проседания под нагрузкой, таким образом, они не соскальзывают с крыши, но сползают на определенное расстояние под нагрузкой, сохраняя всю конструкцию крыши в целости и сохранности.

Подводя итоги, следует отметить следующее. Скользящая опора для стропил является важным элементом конструкции кровли. Благодаря использованию этого крепежа компенсируются последствия усадки древесины, эксплуатационные характеристики крыши значительно повышаются. С помощью этого элемента возможно создание сложных крыш с оригинальными архитектурными нюансами, украшающими здание.

Скользящая опора для стропил: открытая, закрытая и применение

Деревянное домостроительство долгие годы сохраняет лидирующие позиции. Однако, древесина в качестве строительного материала имеет некоторые качественные характеристики, среди которых высоки процент усадки, что неминуемо провоцирует развитие деформационных изменений в конструкции. Именно по этой причине используются скользящие стропильные опоры.

[contents]

Назначение и область применения

Скользящий вариант опор позволяет конструкции легко приспособиться к конфигурационным изменениям различного характера, в том числе при геометрических изменениях в процессе естественной усадки.

Процесс жёсткого крепления стропильной конструкции на мауэрлат или к балкам перекрытия посредством крепёжных элементов порой бывает нецелесообразен.

При склонности коробки сооружения к усадочным процессам, рекомендовано позволить ногам стропильной системы свободно смещаться по отношению к опоре.

Раньше при строительстве с этой целью использовалась максимально прочная проволочная система, при помощи которой стропила соединялись с верхней частью возведённого сруба. В условиях современного домостроения такое крепление выполняется специальным крепёжным элементом – скользящей опорой, которая отличается простотой установки, надёжностью и долговечностью. Стоит учитывать, что для любой подвижной опоры характерно наличие фиксированных рамок для выполнения движений.

Характеристики и размеры скользящих опор

Скользящие опоры являются перфорированными элементами, которые высоко эффективно предупреждают зависания кровельных конструкций и процесс распирания стен в условиях деревянного домостроения.

Усадка дома и стропильной системы

Результатом усадки деревянной стропильной конструкции является значительное ослабление всей системы и возникновение многочисленных перекосов. Использование скользящих опор плавающих стропил позволяет минимизировать негативное влияние усадки. Составные части таких элементов представлены металлическим кронштейном и уголком с петлевой частью.

Основные параметры:

• высота — 9 сантиметров;
• ширина — 4 сантиметра;
• толщина — 2 миллиметра;
• длина — 9 — 16 сантиметров.

Все элементы отличаются высоко степенью прочности и надёжности, а для установки требуется использовать шуруповёрт.

Виды опор

В зависимости от типа возведённой стропильной системы могут применяться несколько способов для скрепления основных элементов. Чаще всего в качестве материала для изготовления таких креплений используется низкоуглеродистая сталь, прошедшая процесс горячей оцинковки.

В качестве скользящих соединении могут быть использованы две разновидности:

• открытый тип скользящего соединения
• закрытый тип скользящего соединения

Полноценное крепление для подвижных соединений выполняется на основании расчётов для равномерного распределения создаваемых нагрузок на стены сооружения. Кроме того, необходимо учесть не только вес стропильной системы, но и всей возводимой кровли.

Вариант открытого соединения

Характеризуется наличием двух открытых элементов: направляющей, которая крепится на стропильную ногу и является стальной изогнутой пластиной с отверстиями и неподвижного уголка. Количество отверстий под крепления на направляющей может варьироваться, а длина хода составляет не менее шести сантиметров и не более шестнадцати сантиметров. Уголок имеет не более пяти отверстий.

Открытый вариант скользящей опоры

Вариант закрытого соединения

Представляет собой единую и монолитную конструкцию и монтируется в уже собранном виде. Уголок неподвижной части имеет на длинной стороне специальный держатель, через который выводится крепёжная планка. Целесообразно приобретать стропильные соединения в готовом виде, что позволит выполнить максимально качественный монтаж.

Закрытый вариант скользящей опоры

Монтаж скользящей стропильной системы

Установка опоры

Основой скользящих опор служат две детали, представленные направляющей и согнутой пластиной. При эксплуатации направляющая выполняет скольжение, амплитуда которого не превышает пределов согнутой пластины.

Помимо подвижности при монтаже учитывается надёжность крепления, не позволяющая мауэрлату или несущему бревну в условиях значительных кровельных нагрузок оторваться.

Для скользящих соединений характерно выполнение креплений перпендикулярно стропилам, что обуславливает проведение запила под прямым углом.

Основы монтажа заключаются в следующих действиях:

• выполнение полукруглого запила на опорах стропильных ног;
• установка шипов, позволяющих снять нагрузку с стропильной конструкции.

Иногда можно встретить выполнение крепления другим способом, когда производится устройство специальных пропилов на 75 % в несущих брёвнах. Создание незначительного трения большой площади позволяет удержать систему в условиях сильных ветров и обильных снегопадов. Такой метод используется при наличии небольшого угла кровельного ската или в условиях наличия промежуточных опор. В процессе монтажа используются качественные, оцинкованные саморезы.

Подробнее о монтаже своими руками смотрите в видео.

Подводим итоги

• Монтаж скользящих соединений возможен исключительно на кровлях, имеющих корректную и геометрически правильную форму.

• Установка выполняется только после проведения выверки всех параметров сооружения на соответствие размеров, что позволит упростить монтажные работы и минимизировать необходимость «подгонки» всех элементов.

• Подвижные соединения могут быть использованы не только для крепления стропил и стен, но и для обустройства коньковых соединений.

• Предотвратить заклинивания на подвижных системах позволяет выполнение строго параллельного крепления всех опор скользящих стропил друг к другу и перпендикулярно мауэрлату.

Скользящая стропильная система и ее элементы

Опубликовано:

17.10.2013

О важности скользящей стропильной системы

Одним из важных этапов возведения крыши является скользящая стропильная система. Необходимо со всей серьезностью отнестись к креплению элементов. Именно поэтому необходимо знать о том, как крепятся скользящие стропила и для чего они нужны.

Схема крыши с скользящей опорой.

Важно понимать, что малейшая неточность или недочет может привести к порче и разрушению крыши.

Поэтому скользящая опора должна быть выполнена максимально качественно.

Вернуться к оглавлению

Подготовка необходимых элементов стропильной системы

Перед началом возведения стропильной системы нужно произвести подготовку ее отдельных элементов:

1. Конек – самый верхний элемент конструкции кровли. Для того чтобы правильно его изготовить, необходимо после монтажа самого первого элемента выполнить по нему шаблон, исходя из которого будет производиться изготовление следующих элементов конька;
2. Если планируется стройка большого дома, может понадобиться удлинение досок. Для этого нужно проделать отверстия для болтов в стыковочной доске. Расстояние между торцом стыковочных досок и ближайшими отверстиями было не менее 10 сантиметров. Сверлить отверстия надо при помощи сверла, чтобы избежать повреждения древесины. Стоит учитывать тот факт, что из-за слишком частого высверливания может произойти растрескивание доски. Поэтому необходимо сверлить в случайном порядке.

Вернуться к оглавлению

Что нужно знать при расчете стропильной системы

Параметры распределения нагрузки стропильной системы крыши на дом.

При расчете системы необходимо заранее подготовиться к возможным нагрузкам на кровлю, которые могут быть в дальнейшем: вес самого кровельного покрытия, а также ветровые или снеговые нагрузки.

Не стоит забывать об усадке древесины: при сечении бревна 195×195 мм величина усадки по карнизам и фронтонам может составить около 6%.

Вернуться к оглавлению

Монтаж элементов системы стропил

После того как все расчеты были произведены, а элементы были подготовлены, самое время приступить к монтажу стропильной системы.

Вернуться к оглавлению

Элементы, которые входят в состав системы

• конек крыши;
• опоры стропильных ног на свес карниза;
• опоры ног стропил на промежуточные балки.

Крепление каждого элемента производится отдельно.

Вернуться к оглавлению

Крепление элементов скользящей системы стропил

Устройство стропильной системы.

Для того чтобы закрепить кровельный конек, необходимо применять специальные стыковочные пластины. Их использование не составит никаких трудностей, здесь все просто.

Чтобы опереть стропила к промежуточным балкам, нужно использовать специальные скользящие элементы.

Скользящая стропильная опора должна монтироваться перпендикулярно самим стропилам. Для этого нужно обеспечить угол 90 градусов, который можно достигнуть благодаря выполнению точного запила в брусьях над основной частью скользящих элементов. Это поможет произвести установку правильно.

В стропильной системе предусматривается установка скользящего элемента в самом крайнем положении, которое способно обеспечить максимальный ход стропила в процессе усадки здания.

При таких обстоятельствах усадка древесины никак не будет сказываться на стропильной системе, а после того как процесс стабилизируется, можно будет приступать к укладке постоянного кровельного покрытия, которое сможет прослужить долгие годы.

Систему скользящих стропил чаще всего используют при строительстве домов из бревен или бруса, в которых с самого начала происходит заметная усадка. Стоит отметить, что особенно важной для бревенчатого фронтона является технология произведения крепежа ног стропил к срубу.

Общая усадка высоты дома иногда может достигать до 10%. Так как усадка таких помещений происходит неравномерно, она влияет на габариты конструкции.

Для того чтобы определить сечение стропил, нужно исходить из веса крыши, которая строится. В большинстве случаев используется обрезная доска, которая в ширину не более 200 мм, а ее толщина составляет 50 мм.

Вернуться к оглавлению

Как избежать негативных последствий при монтаже

Деревянные дома в течение первых лет эксплуатации усаживаются, после чего их геометрические формы и размеры постепенно изменяются под воздействием перепадов влажности и температур.

Чтобы избежать провисания крыши или распирания стен сруба, вовсе не рекомендуется производить жесткое крепление ног стропил к мауэрлату. Осуществлять крепление стропильных ног к срубу необходимо с помощью специальных кронштейнов, которые изготавливаются из стали 2 мм и снабжены уголком, благодаря которому достигается скольжение опоры. Приобрести их можно в специализированных строительных магазинах, цена на них достаточно низкая.

Направляющая линейка требует крепления параллельно стропилам. Уголок на бревне должен лежать перпендикулярно. Эта технология позволит не допустить перекос стропил во время усадки здания. Закреплять уголок необходимо на уровне линейки, который может допустить скольжение стропил по всей ее длине в то время, как будет происходить усадка.

В случае если будет приложено какое-либо усилие к стропилу, которое уперто в балку, конец его будет скользить по ней, что в результате может привести к соскальзыванию стропила и разрушению всей крыши.

Что необходимо делать для того, чтобы избежать такого скольжения?

Во избежание негативных последствий, нужно надежно закреплять стропила при помощи применения специальных соединений. Возможные варианты:

• упор в конце балки;
• зуб с упором;
• зуб с шипом и упором.

Соединения необходимо выполнять одним или несколькими зубами. Количество зависит от того, какой угол наклона у стропил. Такое закрепление стропил к балкам позволит снизить давление путем передачи его от одного элемента стропильной системы к другому.

Вернуться к оглавлению

Способ соединения одним зубом

В случае если угол наклона кровли достаточно большой, соединение стропил и балок лучше всего производить при помощи одинарного зуба. Есть смысл использовать данное крепление, если угол между стропилом и балкой превышает 35 градусов. Действия, которые необходимы:

1. В стропильной ноге нужно изготовить зуб с шипом.
2. В самой балке потребуется вырезать упор, в котором будет находиться гнездо для шипа, глубина которого должна составлять 1/3 – 1/4 от общей толщины балки. При большой глубине гнезда может произойти ее ослабление.
3. Врубку необходимо осуществлять на расстоянии 30-40 см от края свисающей балки, при этом нужно предотвращать скол ее конца под нагрузкой, которая будет создана стропилом.

Зуб с шипом изготавливается в пятке стропила, а в балке вырезается упор с гнездом под шип.

Зуб с шипом и упором – это одинарный зуб, который может быть выполнен в сочетании с шипами. Они помогут предотвратить боковой сдвиг стропильной ноги.

В случае, если крыша более пологая, то есть угол наклона ее составляет менее 35 градусов, будет необходимо увеличить площадь опирания стропильной ноги на балку.

Вернуться к оглавлению

Варианты врубки двумя зубами

Чтобы это сделать, необходимо произвести врубку двумя зубами. Здесь есть несколько вариантов:

• два упора: с шипом и без него;
• замок с несколькими шипами;
• два упора с шипами.

Схема врубки двойным зубом.

Выполнение первого варианта происходит по следующим этапам:

• для одного зуба вырезается упор;
• для другого в балке вырезается шип с упором;
• для второго зуба вырезается в стропиле проушина с упором.
• вырезается упор для первого зуба.

Стоит учесть, что зубы необходимо врезать на одинаковую глубину. При разной глубине врубки нужно будет врубить первый зуб с шипом на 1/3 общей толщины балки, а второй зуб – на 1/2.

Другой способ крепления, который является менее распространенным, – соединение затяжки в конец. Для этого нужно:

• вырезать в стропильной ноге упорный зуб;
• выполнить укладку одной плоскости зуба на самый край плоскости балки;
• произвести упор второй плоскости зуба в запил, который был сделан в балке (глубина запила должна составлять 1/3 от общей толщины балки).

Вернуться к оглавлению

Чем необходимо крепить элементы стропильной системы

Использование скользящей стропильной системы означает монтаж стропил из древесины на бревна конька крыши. Соединение производится внахлест или встык с помощью гвоздей или болтов и пластин из стали.

Важно знать, что не рекомендуется использовать крепление с помощью саморезов, потому как они достаточно плохо могут справиться с большими нагрузками.

Для того чтобы выполнить соединения стропильной системы, используется следующий крепеж:

• все элементы крыши из дерева крепятся при помощи пластин, нагелей, брусков, накладных или вставных треугольных косынок;
• элементы, которые сделаны из металла, крепятся при помощи шурупов, гвоздей, болтов с шайбами и гайками, хомутов, петель, накладок, различных стальных уголков.

Вернуться к оглавлению

Преимущества использования скользящих стропил

От того, насколько качественно закреплены элементы стропильной системы между собой, зависит надежность ее в целом. Скользящие стропила способны обеспечить целостность кровли во время усадки древесины, поэтому нужно внимательно производить монтаж элементов системы.

способы крепления, стропильные ноги к мауэрлату

Благодаря развитию технологий и изобретению новых укрывочных материалов, современное частное строительство способно осуществить самые сложные проекты по возведению жилых зданий. Приоритетом большинства владельцев недвижимости остаются дома со скатными крышами. Практически во всех случаях застройщикам приходится сталкиваться с усадкой зданий из дерева. Это приводит к необходимости применения такого элемента каркаса, который бы компенсировал его деформацию. Скользящая опора для стропил — закрепленная на опорном брусе балка с подвижным соединением на мауэрлате. Благодаря таким деталям удается собрать сбалансированный и прочный каркас, отвечающий всем строительным нормам.

Содержание

1. Функции и характеристики скользящей опоры для стропил
2. Область применения
3. Способы крепления и технология устройства стропильной системы
4. Разновидности опор скользящего типа
5. Крепеж стропильных ног к мауэрлату
6. Особенности монтажа скользящей опоры для стропил

Функции и характеристики скользящей опоры для стропил

Плавающая кровля полностью исключает искривление каркаса, применяется в домах из сруба

Скользящие стропила применяются при строительстве домов из массива древесины. Сооружения этого типа после возведения дают усадку до 15% от своих изначальных параметров. Изменения происходят неравномерно, в зависимости от факторов, которые воздействуют на те или иные конструкции.

Подвижное соединение стропил и мауэрлата позволяет полностью нейтрализовать искривление каркаса, продлевает межремонтные сроки, которые действуют в отношении кровельных каркасов жесткого типа.

Назначение изделия:

• исключение распирания несущих стен при их усыхании и уменьшении в размерах;
• предотвращение деформации каркаса при усилении внутреннего давления;
• сохранение формы кровли независимо от процессов, происходящих с древесиной.

Плавающее соединение стропил показало свою эффективность на примере сотен зданий, возведенных на основе данного способа. Независимо от изменения параметров здания, его кровля сохраняет свою форму, прочность и устойчивость.

Скользящие опоры позволяют стропилам изменять положение при перепаде влажности и температуры

Основные достоинства данной технологии:

• создание дополнительного запаса прочности для каркаса;
• простота монтажа, для которого нет необходимости приобретать дорогие инструменты или иметь солидный опыт работ;
• сокращение доли тяжелого ручного труда, связанного с балансировкой каркаса и создания врубов;
• нет необходимости устанавливать кобылки на кровле, так как стропила выступают на достаточное расстояние от стен;
• возможность балкам свободно изменять размер при перепадах температуры и влажности.

Правильный выбор материала и соблюдение технологии установки подвижного крепежа для стропил гарантирует качественный конечный результат. При любой степени усадки строение будет сохранять точные геометрические формы.

Область применения

Плавающая технология подходит для любых типов крыш

Наиболее сильная усадка строений из древесины наблюдается в первые 2-3 года после их возведения. Изменение размеров происходит под влиянием таких факторов, как давление и колебание уровня влажности материала стен. Уменьшается высота каждого элемента по отдельности и всей конструкции в целом. Большей нагрузке подвергаются торцевые стены, на которых стоит конек, так как на него крепятся тяжелые стропильные ноги, иногда усиленные распорками и ригелями. Все это приводит к неравномерной деформации здания на начальном этапе эксплуатации. Плавающий крепеж для стропильной системы позволяет безболезненно решить эту проблему.

Системы нашли применение в сооружениях такого типа:

• односкатные;
• двускатные;
• четырехскатные;
• вальмовые;
• бубновые.

Массивные кобылки на крыше служат для уравновешивания вертикального давления стропильной системы, усиливая его своим весом на боковые стены.

Способы крепления и технология устройства стропильной системы

Скользящая опора для стропил с врубом в мауэрлате

При планировании строительства дома следует учитывать, что свободный ход каждой балки может составлять 5-15 см в зависимости от размеров здания. Кроме этого, способ крепления определяется выбранным типом стропильной системы.

Исходя из особенностей проекта здания, применяются следующие варианты крепежа:

• Плавающая. Применяется, когда длина балки максимальная и изменения в размере превышают технические возможности замкового соединения. Используется в системах висячего типа, где основная нагрузка припадает на конек и опоры. В мауэрлате делается вруб, в который устанавливается металлическая полоса, устраняющая трение. Кобылка в стропильной системе устанавливается для увеличения ширины свеса до нужных параметров.
• Скользящая. Применяется при строительстве небольших зданий с потенциально малым процентом усадки каркаса кровли и стен. Мауэрлат и балка соединяются замком (линейка и скоба), узел одновременно обеспечивает надежное соединение и свободное скольжение наклонного элемента. Кобылка стропила изготавливается с достаточным запасом прочности из бруса сечением 100х200 мм.

Благодаря использованию подобных систем стропильные ноги подстраиваются под размеры и геометрию здания, компенсируя распирающие нагрузки, которым подвергаются несущие стены.

Разновидности опор скользящего типа

Неразборный способ монтажа стропильной системы

Применение подвижных крепежей каркаса крыши является единственным методом, который позволяет не допустить его деформации на протяжении периода усадки здания. Крепить стропила можно как к мауэрлату, так и к перекрытию, если оно изготовлено из массивного бруса. Сами фиксаторы имеют довольно простое устройство и вполне доступную стоимость. Состоят замки из направляющей полосы и уголка с петлей.

При строительстве используются соединения такого типа:

• Открытое. Представляют собой разборные изделия, в состав которых входит направляющая, закрепленная на стропильной ноге и металлического уголка, зафиксированного на мауэрлате или потолочной плите. Количество отверстий для метизов варьируется в пределах 1-5, а запас свободного хода составляет 60-150 мм. Крепление отличается прочностью и функциональностью. При правильном монтаже брус будет легко скользить по мауэрлату, что полностью исключает возможность деформации каркаса.
• Закрытое. Изделие неразборное, продается сразу в готовом к установке состоянии. Уголок с петелькой крепится к опорному брусу, а в нее при монтаже продевается прикрученная к стропилу направляющая планка. После фиксации стропила в каркасе корректировка положения замка становится невозможной. Поэтому при выборе таких деталей нужно внимательно подходить к расчетам и соблюдать точность при установке.

Крепления открытого типа более практичны и надежны в эксплуатации. Их конструкция позволяет исправить ошибки, допущенные при установке неопытным мастером.

Крепеж стропильных ног к мауэрлату

Способы крепления стропильных ног к мауэрлату

Чтобы надежно закрепить стропильную ногу на мауэрлате, используется два замка, установленных с обеих сторон бруса. Такой прием исключает вероятность искривления балки в процессе перепадов влажности и температуры. Стропило должно крепиться так, чтобы обеспечивалось максимальное расстояние его свободного хода.

Ограничиться одним крепежом можно при строительстве крыши с пологим уклоном или небольшого размера, где вероятность искривления древесины минимальна. При использовании плавающего типа соединения опорный брус стачивается на глубину не более половины его сечения.

Особое внимание следует уделить качеству скользящих опор. Изделия после установки будут подвергаться значительной механической нагрузке и повышенной влажности. Нужно брать самые дорогие и качественные детали, изготовленные из легированной стали с цинковым покрытием. Еще лучше остановиться на нержавейке, так как крыша делается на десятилетия. Следует изначально исключить вероятность появления ржавчины, так как она крайне отрицательно сказывается на древесине.

Сами деревянные фрагменты перед строительством нужно дважды обработать антисептиком и пропиткой. В процессе эксплуатации данную процедуру нужно проводить ежегодно после полного просыхания каркаса.

Особенности монтажа скользящей опоры для стропил

Скользящая опора для стропильных ног

Процесс строительства стропильной системы скользящего типа практически не отличается от технологии возведения стандартного каркаса. Необходимо особенно точно соблюдать размеры и углы наклона фрагментов сооружения.

Нужно учитывать следующие особенности монтажа:

• Установка мауэрлата. Если несущие стены обладают достаточной толщиной, этот этап пропускается.
• Строительство должно вестись по поверхности точной геометрической формы. Для этого проводится предварительный замер периметра и его корректировка, если выявлены нарушения.
• Все одинаковые детали каркаса делаются по шаблону. Это позволит избежать неточностей, связанных с ошибками при отдельных измерениях.
• Для крепежа парных замков целесообразно использовать сквозные шпильки, затягиваемые болтами. Осевое соединение более прочное и надежное, чем саморезы.
• При проведении наращивания выполнять сверления допускается не ближе 50 мм от края доски, иначе она может треснуть.
• При использовании саморезов с обеих сторон удлинителя вкручивать их нужно в шахматном порядке.

При установке стропил крепежи следует выводить в крайнее положение, чтобы обеспечить им максимально возможный ход во время усадки здания.

способы крепления стропильных ног к мауэрлату

Благодаря развитию технологий и изобретению новых укрывных материалов, современное частное строительство имеет возможность выполнять самые сложные проекты по возведению жилых домов. Дома со скатной крышей остаются приоритетом для большинства владельцев недвижимости. Практически во всех случаях застройщикам приходится сталкиваться с усадкой деревянных построек. Это приводит к необходимости использовать такой элемент каркаса, который компенсировал бы его деформацию. Скользящая опора для стропил — балка, закрепленная на опорном брусе с подвижным соединением на мауэрлате. Благодаря таким деталям можно собрать сбалансированный и прочный каркас, отвечающий всем строительным нормам.

Содержание

1. Функции и характеристики скользящей опоры для стропил
2. Область применения
3. Способы и технология монтажа устройства стропильной системы
4. Разновидности опор скользящего типа
5. Крепление стропильных ног к мауэрлату 80008
7. Особенности монтажа скользящей опоры для стропил

Функции и характеристики скользящей опоры для стропил

Плавающая крыша полностью исключает кривизну каркаса; используется в бревенчатых домах

Раздвижные стропила используются при строительстве домов из массива дерева. Конструкции этого типа после возведения дают усадку до 15% от своих первоначальных параметров. Изменения происходят неравномерно, в зависимости от факторов, воздействующих на те или иные структуры.

Подвижное соединение стропил и мауэрлата позволяет полностью нейтрализовать кривизну каркаса, продлевает межремонтные сроки, что касается жестких каркасов крыш.

Назначение изделия:

• устранение расширения несущих стен при их усыхании и уменьшении в размерах;
• предотвращение деформации рамы при повышенном внутреннем давлении;
• сохранение формы кровли вне зависимости от процессов, происходящих с древесиной.

Плавающее соединение стропил показало свою эффективность в сотнях зданий, возведенных на основе этого метода. Вне зависимости от изменения параметров здания его крыша сохраняет форму, прочность и устойчивость.

Скользящие опоры позволяют менять положение стропил при изменении влажности и температуры

Основные преимущества данной технологии:

• создание дополнительного запаса прочности каркаса;
• простота монтажа, для которого не нужно приобретать дорогостоящие инструменты или иметь солидный опыт работы;
• снижение доли тяжелого ручного труда, связанного с уравновешиванием рамы и созданием пропилов;
• нет необходимости устанавливать кобылки на крышу, так как стропила выступают на достаточное расстояние от стен;
• возможность свободного изменения размеров балок при изменении температуры и влажности.

Правильный выбор материала и соблюдение технологии установки подвижных креплений для стропил гарантирует качественный конечный результат. При любой степени усадки конструкция сохранит точные геометрические формы.

Область применения

Плавающая технология, подходящая для всех типов крыш

Наибольшая усадка деревянных конструкций наблюдается в первые 2-3 года после их возведения. Изменения размеров происходят под воздействием таких факторов, как давление и колебания уровня влажности стенового материала. Уменьшается высота каждого элемента в отдельности и всей конструкции. Торцевые стены, на которых стоит конек, подвергаются большей нагрузке, так как к нему крепятся тяжелые стропильные ноги, иногда усиленные подкосами и ригелями. Все это приводит к неравномерной деформации здания на начальном этапе эксплуатации. Плавающие крепления для стропильной системы позволяют безболезненно решить эту проблему.

Системы нашли применение в сооружениях такого типа:

• односкатные;
• фронтон;
• шатровый;
• бедро;
• бубен.

Массивные галтели на кровле служат для уравновешивания вертикального давления стропильной системы, усиливая ее своим весом на боковые стены.

Способы крепления и технология устройства стропильной системы

Скользящая опора для стропил с врезкой в ​​мауэрлат

При планировании строительства дома следует учитывать, что свободный ход каждой балки может составлять 5-15 см в зависимости от размеров здания. Кроме того, способ крепления определяется выбранным типом стропильной системы.

Исходя из особенностей строительного проекта, используются следующие крепления:

• Плавающие. Применяется, когда длина балки максимальна и изменения размеров превышают технические возможности замкового соединения. Используется в висячих системах, где основная нагрузка приходится на конек и опоры. В мауэрлате делается вырез, в который устанавливается металлическая полоса, исключающая трение. Кобылка в стропильной системе устанавливается для увеличения ширины свеса до нужных параметров.
• Скольжение. Применяется при строительстве небольших зданий с потенциально низким процентом усадки каркаса крыши и стен. Мауэрлат и балка соединяются замком (линейкой и скобой), узел одновременно обеспечивает надежное соединение и свободное скольжение наклонного элемента. Кобылки делаются с достаточным запасом прочности из бруса сечением 100х200 мм.

Благодаря использованию таких систем стропильные ноги адаптируются к размерам и геометрии здания, компенсируя распирающие нагрузки, которым подвергаются несущие стены.

Разновидности опор скользящего типа

Неразборный способ монтажа стропильной системы

Использование подвижных креплений каркаса крыши — единственный способ, предотвращающий его деформацию в период усадки здания. Крепить стропила можно как к мауэрлату, так и к перекрытию, если оно выполнено из массивного бруса. Сами зажимы имеют достаточно простое устройство и вполне доступную стоимость. Замки состоят из направляющей планки и уголка с петлей.

При строительстве используются соединения такого типа:

• Открыть. Представляют собой сборно-разборные изделия, в состав которых входит направляющая, закрепленная на стропильной ноге, и металлический уголок, закрепленный на мауэрлате или потолочной плите. Количество отверстий под фурнитуру варьируется от 1 до 5, а запас свободного хода составляет 60-150 мм. Крепление прочное и функциональное. При правильной установке брус будет легко скользить по мауэрлату, что полностью исключает возможность деформации каркаса.
• Закрыто. Изделие неразборное, продается сразу в состоянии, готовом к установке. К опорному бруску крепится уголок с петлей, а в него при установке вкручивается направляющий брусок, прикрученный к стропилу. После фиксации стропил в каркасе регулировка положения замка становится невозможной. Поэтому при выборе таких деталей нужно внимательно подходить к расчетам и соблюдать аккуратность при монтаже.

Крепеж открытого типа более практичен и надежен в эксплуатации. Их конструкция позволяет исправить ошибки, допущенные при монтаже неопытным специалистом.

Крепление стропильных ног к мауэрлату

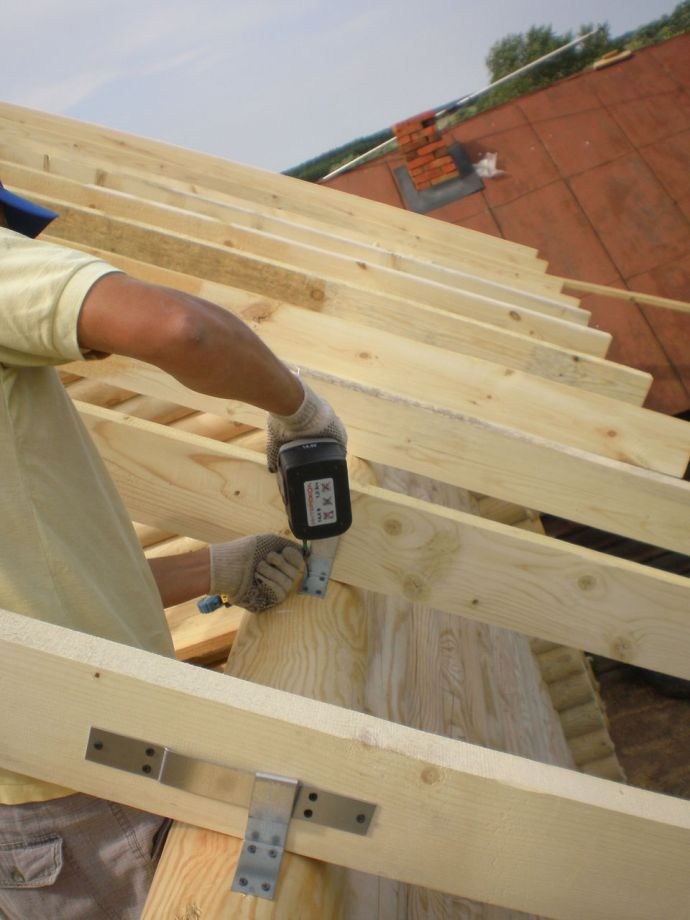

Способы крепления стропильных ног к мауэрлату

Для надежного крепления стропильной ноги к мауэрлату используются два замка, устанавливаемые с обеих сторон балки. Этот прием исключает возможность искривления балки в процессе изменения влажности и температуры. Крепление стропила должно быть таким, чтобы была обеспечена максимальная дальность его свободного хода.

Можно ограничиться одним крепежом при строительстве кровли с пологим уклоном или небольшого размера, где вероятность изгиба древесины минимальна. При использовании плавающего типа соединения опорный брус затачивается на глубину не более чем половина его сечения.

Особое внимание следует уделить качеству подшипников скольжения. После монтажа изделия будут подвергаться значительным механическим воздействиям и повышенной влажности. Нужно брать самые дорогие и качественные детали из оцинкованной легированной стали. Еще лучше остановиться на нержавейке, так как кровля делается на десятилетия. Изначально следует исключить вероятность появления ржавчины, так как она крайне негативно влияет на древесину.

Сами деревянные фрагменты перед строительством необходимо дважды обработать антисептиком и пропиткой. В процессе эксплуатации эту процедуру следует проводить ежегодно после полного высыхания каркаса.

Особенности монтажа скользящей опоры для стропил

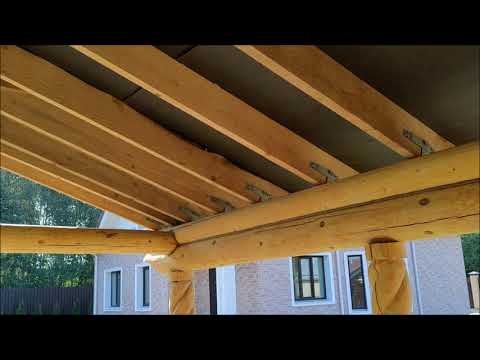

Скользящая опора для стропильных ног

Процесс возведения стропильной системы скользящего типа практически не отличается от технологии возведения стандартного каркаса. Размеры и углы наклона фрагментов конструкции должны соблюдаться особенно точно.

Необходимо учитывать следующие особенности установки:

• Установка мауэрлата. Если несущие стены достаточно толстые, этот шаг пропускается.
• Строительство должно осуществляться на поверхности точной геометрической формы. Для этого проводится предварительный замер периметра и его коррекция при обнаружении нарушений.
• Все одинаковые детали каркаса изготавливаются по шаблону. Это позволит избежать неточностей, связанных с ошибками в отдельных измерениях.
• Для крепления парных замков целесообразно использовать сквозные шпильки, стягиваемые болтами. Осевое соединение прочнее и надежнее саморезов.
• При наращивании допускается сверление не ближе 50 мм от края доски, иначе она может треснуть.
• При использовании саморезов с обеих сторон удлинителя их необходимо вкручивать в шахматном порядке.

При установке стропил крепления должны быть выведены в крайнее положение, чтобы обеспечить им максимально возможное перемещение при усадке здания.

Turn-N-Slide™ от Shade Systems – легкое снятие тканевого навеса

Посмотрите, как Shade Systems

^™ облегчает снятие навеса!

Сколько времени занимает снятие и повторная установка ВАШЕГО навеса?

Если у вас есть система затемнения, это можно сделать быстро и легко с нашей уникальной системой крепления Turn-N-Slide.

Наше видео Turn-N-Slide ^™ показывает, как легко снимать и прикреплять купол!

Сравните и узнайте, почему только Shade Systems позволяет вам ЛЕГКО снять и снова прикрепить купол в случае урагана или другой неблагоприятной погоды!

ЗАТВОРНЫЕ СИСТЕМЫ

ЗАТВОРНЫЕ СИСТЕМЫ WAY

• Turn-N-Slide ^™ Простое застегивающее устройство имеет регулируемый крюк для точного натяжения каждый раз.
• Каждая сторона конструкции имеет независимый кабель, предварительно обрезанный и закрученный на заводе — никаких догадок в полевых условиях!
№
• Для установки или снятия навеса не требуются специальные инструменты — достаточно обычного торцевого ключа и входящего в комплект антивандального шестигранного ключа!

КОНКУРС

КОНКУРС

• Используется фиксированный крюк, который не двигается, трос застревает под ним, что затрудняет регулировку.
• Использует трос одной длины по всему периметру конструкции – очень трудно равномерно отрегулировать.
• Для натяжения троса требуется вспомогательный инструмент или другие инструменты типа лебедки.

Сравните Turn-N-Slide

^™ с конкурентами!

ВСЕГО 2 ПРОСТЫХ ШАГА!

ШАГ 1:

Используйте наш специальный антивандальный инструмент для снятия крышки доступа.

ШАГ 2:

Поверните скрытую гайку с помощью стандартного торцевого ключа. Крепежный крюк перемещается назад, освобождая тросы фонаря.

Повторите шаги для повторного подключения — это

, что легко! ИЗБЕГАЙТЕ ЭТОЙ ОПАСНОЙ ОШИБКИ! У конкурентов не было системы снятия навеса Turn-N-Slide ^™
, когда ураган Ирма обрушился на нас. когда время важнее всего!»Находясь во Флориде, мы всегда должны быть готовы
к суровым бури. Механизм Shade Systems Turn-N-Slide ^™
упростили снятие навеса, так как мы
подготовили наши площадки в в ожидании урагана Ирма.

Механизм Turn-N-Slide ^™ помогли нам подготовиться к урагану
и восстановить силы максимально эффективно!»

– Майкл А. Джонс,  CPRP
Директор парков и мест отдыха города Маргейт, Флорида. «У нас есть несколько парков и бассейнов с навесами Shade Systems
, и мы обнаружили, что механизм Turn-N-Slide ^™
, который входит в стандартную комплектацию, упрощает снятие навеса
, когда мы готовимся к зиме.

Кроме того, это быстро и легко поставить навесы обратно на 902:10 как раз к летнему сезону. Shade Systems сэкономила нам
много времени, открывая и закрывая парки и бассейны!»

– Эд Тинчук,  CPRP
Суперинтендант парков и планировки района Палатин-Парк (район Чикаго) «За последние два года мы успешно сняли тканевые покрытия
16 Shade Systems в нашем спортивном парке
в Норт-Миртл-Бич перед ураганами, которые, по прогнозам, обрушатся на наш район.

Мы легко смогли выполнить эту задачу за пять часов, потому что
механизма Turn-N-Slide ^™ , который поставляется с продуктами Shade Systems. Переустановка
была примерно такой же простой, и ее можно было выполнить менее чем за день.

– Берни Лоу
Руководитель бригады общественных зон | Город Норт-Миртл-Бич | Южная Каролина Наши счастливые клиенты говорят…

НО ЖДАТЬ!

КОНКУРЕНТЫ УТВЕРЖДАЮТ, ЧТО У НИХ ЕСТЬ «РАВНОЕ»
ПОВОРОТНО-РАЗДВИЖНОЙ ^™

Говорят, подражание — самая искренняя форма лести. И у нас есть основания быть очень польщенными, поскольку с тех пор, как Shade Systems более 10 лет назад представила революционный Turn-N-Slide ^™ , появилось множество «подделок». Но будьте осторожны с покупателем. Наши конкуренты сталкиваются с проблемами именно из-за деталей.

Просто взгляните на все недостатки конкурирующих систем крепления:

• Только система Shade Systems Turn-N-Slide™ проверена временем, она используется бесчисленным количеством муниципалитетов по всей стране и во время крупных ураганов Флориды, таких как Катрина и Вилма. . Спросите у конкурента, как долго его система существует на рынке?
• Запатентована только система Shade Systems Turn-N-Slide™, которая прошла тщательное проектирование и тестирование перед тем, как была представлена ​​на рынке в 2003 году.
• Конкурирующие механизмы имеют прорезь в верхней части стропила конструкции, что позволяет воде и мусору попадать в стропила, что может вызвать коррозию и отказ системы. Это некачественная конструкция, испытания и полевые испытания показали, что недолговечен!   Только системы затенения Turn-N-Slide™ имеют полностью герметичную верхнюю часть стропила для защиты от воды и мусора, гарантируя, что ваш Turn-N-Slide™ прослужит долго.
• Вырезанный в верхней части стропила паз представляет собой еще одну проблему: вместо того, чтобы крюк приваривался к подвижной втулке по всему стропилу, как в Turn-N-Slide™, крюк участника обязательно прикрепляется непосредственно к механизму внутри  стропила, которые слишком слабы, чтобы выдерживать высокие скорости ветра и натяжение, оказываемое на крюк стальными тросами — усилие, которое может превышать 1500 фунтов натяжения! Наша конструкция распределяет нагрузку по всей прочности стропила, поэтому мы можем покрыть Turn-N-Slide™ 10-летней гарантией, указанной ниже.
• Спросите участника, есть ли его механизм на каждом углу стропила. Один конкурент использует свой механизм только на некоторых углах стропил. Shade Systems разработала Turn-N-Slide™ таким образом, чтобы он был на каждом углу стропила, и не зря. Системы натяжения не работают одинаково, если не на каждом углу. Трос имеет тенденцию запутываться под углом, на котором нет подвижного крючка, что очень затрудняет повторное крепление навеса.
• В качестве окончательного доказательства качества конкурирующие механизмы не имеют той же 10-летней гарантии, которую предоставляет Shade Systems. Проверьте веб-сайт конкурента на предмет упоминания об их устройстве и гарантийном покрытии. Если не найдёте — сомневайтесь! Вы можете увидеть наши здесь, и наша гарантия вызывает Turn-N-Slide™ в письменной форме  с конкретным 10-летним непропорциональным покрытием.

Наше видео Turn-N-Slide ^™ показывает, как легко снимать и прикреплять купол!

Направляющие для стропильных балок для выдвижной маркизы

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1. Область изобретения

Настоящее изобретение в основном относится к выдвижным маркизам, приспособленным для установки на практически вертикальную опорную поверхность, имеющую поперечную балку, опирающуюся на пару опорных рычагов и стропильных рычагов для перемещения навеса между выдвинутым и сложенным положениями и, в частности, усовершенствованный скользящий элемент для соединения с возможностью скольжения одного конца стропильного рычага с соответствующим опорным рычагом.

2. Описание известного уровня техники

Выдвижные навесы того типа, которые приспособлены для установки на по существу вертикальной опорной поверхности, использовались в течение многих лет, при этом первое их основное применение заключалось в закрытии окон, дверей и т.п. или жилых заведений. В последние годы такие навесы использовались на транспортных средствах для отдыха, домах на колесах и т.п., где возникают различные проблемы и, соответственно, необходимо внести изменения в конструкцию.

Большинство выдвижных маркиз имеют пару опорных рычагов, на внешнем конце которых закреплена дуга безопасности, вокруг которой можно сворачивать и разворачивать навес маркизы. Кроме того, предусмотрены стропильные рычаги, которые проходят под противоположными боковыми краями навеса и имеют внешние концы, соединенные с возможностью скольжения с опорными рычагами для фиксации навеса в его выдвинутом положении. Многие современные выдвижные навесы сконструированы таким образом, что опорные рычаги имеют швеллерную конфигурацию, в которую можно вложить связанный стропильный рычаг, когда навес находится в убранном положении. Скользящий элемент использовался для соединения стропильного рычага с соответствующим опорным рычагом, при этом скользящий элемент выполнен с возможностью скольжения по длине опорного рычага во время перемещения навеса между выдвинутым и убранным положениями.

Как правило, опорные рычаги имеют внутренний конец, соединенный с опорной поверхностью, а противоположный или внешний конец соединен с поперечным стержнем. Точно так же один край навеса маркизы соединен с той же опорной поверхностью, а противоположный край соединен с поперечным стержнем, так что поворотное движение опорных рычагов от опорной поверхности приводит к тому, что навес маркизы разворачивается от поперечного стержня до тех пор, пока он не полностью отодвинут от опорной поверхности. Внутренний конец каждого стропильного плеча также шарнирно соединен с опорной поверхностью вертикально над местом соединения опорного плеча с опорной поверхностью, при этом внешний конец стропильного плеча имеет прикрепленный к нему скользящий элемент.

При перемещении навеса из убранного положения, примыкающего к опорной поверхности, в выдвинутое положение сначала допускается отход поперечной балки от опорной поверхности, поскольку опорные рычаги поворачиваются от опорной поверхности. Затем скользящие элементы на внешнем конце стропильных рычагов перемещаются по длине опорных рычагов до тех пор, пока они не достигнут внешнего конца опорных рычагов. Использовались системы для удержания скользящих элементов на внешних концах опорных рычагов, и такие системы важны с точки зрения обеспечения удобства использования маркизы.

Одна из проблем с выдвижными маркизами описанного типа заключается в том, что после того, как скользящие элементы были перемещены к внешнему концу соответствующих опорных рычагов, опорные рычаги, которые выдвигаются в продольном направлении, необходимо удлинить, чтобы поместить рулон в приподнятом состоянии, но если нет двух операторов для одновременного выдвижения опорных рычагов на противоположных концах маркизы, поднятие одного конца поперечной балки перед другим концом создает нагрузку в скользящем соединении между опорным рычагом и стропильная рука. Кроме того, системы крепления скользящего элемента на внешнем конце соответствующего опорного рычага подвергались критике за то, что ими трудно управлять при манипулировании относительно тяжелыми маркизами.

Настоящее изобретение было разработано для преодоления недостатков систем предшествующего уровня техники и создания новой и улучшенной системы для перемещения складной маркизы между убранным и выдвинутым положениями.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение в целом относится к усовершенствованной системе скольжения для соединения свободного конца стропильного плеча с соответствующим опорным плечом в выдвижном тенте. В частности, скользящая система включает в себя усовершенствованный механизм для разъемного крепления скользящего элемента на внешнем конце связанного опорного рычага, а также поворотный механизм, соединяющий скользящий элемент с опорным рычагом для компенсации перекоса стропильного рычага относительно связанного с ним рычага. опорный рычаг.

Многие выдвижные навесы можно монтировать на вертикальных опорных поверхностях, например, на конструкциях жилых или коммерческих зданий, транспортных средствах для отдыха, мобильных домах, туристических прицепах и т. п. Такие навесы обычно включают в себя дугу безопасности, к которой прикреплен внешний край навеса, а внутренний край навеса прикреплен к вертикальной опорной поверхности. На противоположных концах поперечного стержня опорный рычаг и стропильный рычаг приспособлены для поддержки поперечного стержня в выдвинутом или убранном положении навеса. В убранном положении навеса поперечная балка расположена рядом с опорной поверхностью с обернутым вокруг нее навесом маркизы, а стропильная ветвь и связанная с ней опорная ветвь расположены вертикально рядом с опорной поверхностью или вложены друг в друга на опорной поверхности. Каждый опорный рычаг имеет внутренний конец, шарнирно и разъемно соединенный с опорной поверхностью, в то время как внешний конец шарнирно соединен с соответствующим концом поперечного стержня. С другой стороны, стропильный рычаг имеет внутренний конец, шарнирно соединенный с опорной поверхностью, в вертикальном положении над соединением соответствующего опорного рычага, и внешний конец, соединенный с опорным рычагом с помощью скользящего элемента, который образует часть система слайдов.

Опорный рычаг в раскрытом варианте осуществления имеет конфигурацию в форме швеллера, чтобы принимать связанный стропильный рычаг во вставленном положении с ним, когда навес находится в убранном положении. Скользящий элемент шарнирно прикреплен к плечу стропила, а также шарнирно соединен с возможностью скольжения с одним продольным краем опорного рычага, так что он может поворачиваться вокруг этого края. Таким образом, если стропильный рычаг и опорный рычаг перекашиваются во время выдвижения или складывания навеса, скользящий элемент поворачивается относительно опорного рычага, компенсируя любое смещение рычагов, тем самым предотвращая напряжение в соединении между двумя рычагами.

Система скольжения также включает усовершенствованный механизм для удержания скользящего элемента на внешнем конце опорного рычага, когда тент выдвинут, и для легкого освобождения скользящего элемента, чтобы он мог свободно скользить внутрь вдоль соответствующего опорного рычага.

Скользящий элемент несет на себе гибкий соединительный рычаг в виде листовой пружины с закругленным передним концом. Опорный рычаг имеет торцевую заглушку со сформированной на ней системой захвата, предназначенной для разъемного соединения соединительного рычага с торцевой заглушкой. Кулачковая поверхность в системе защелки податливо поджимает пружинный стержень в боковом направлении, когда он входит в зацепление с поверхностью, так что, как только защелка и соединитель функционально соединены между собой, пружинный стержень податливо сохраняет рабочее соединение. Чтобы высвободить скользящий элемент из защелки на опорном рычаге, передний конец соединительного рычага просто смещается вбок против усилия пружины, чтобы разблокировать взаимосвязь между соединительным рычагом и защелкой, так что скользящий элемент может свободно скользить вдоль длина опорного рычага, позволяющая втягивать маркизу.

Другие аспекты, особенности и детали настоящего изобретения могут быть более полно поняты при обращении к последующему подробному описанию предпочтительного варианта осуществления, взятому вместе с чертежами и из прилагаемой формулы изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой частичный изометрический вид туристического прицепа с убирающимся тентом, включающим в себя настоящее изобретение, выступающим из его боковой стенки.

РИС. 2 представляет собой фрагментарный вид спереди туристического прицепа, показанного на фиг. 1.

РИС. 3 — фрагментарный вид спереди, аналогичный фиг. 2 с навесом в убранном положении.

РИС. 4 — увеличенный фрагментарный изометрический вид, показывающий взаимосвязь опорного рычага, стропильного рычага и одного конца поперечной балки с тентом в выдвинутом положении.

РИС. 5 представляет собой частичный изометрический вид, аналогичный фиг. 4 под другим углом.

РИС. 6 представляет собой увеличенный фрагментарный разрез по линии 6-6 на фиг. 2.

РИС. 7 представляет собой увеличенный фрагмент разреза по линии 7-7 на фиг. 3.

РИС. 8 представляет собой фрагмент рабочего вида сбоку, показывающий полностью выдвинутый навес тента, но со стропильными консолями в убранном положении.

РИС. 9 представляет собой фрагмент вида сбоку, аналогичный фиг. 8 с скользящим элементом на стропильных рычагах, соединенных с внешними концами опорных рычагов.

РИС. 10 — фрагментарный вид сбоку туристического прицепа, показанного на фиг. 1, показывающий навес в частично выдвинутом положении, чтобы проиллюстрировать смещение пары связанных опорных и стропильных рычагов.

РИС. 10А представляет собой фрагмент вида спереди, показывающий тент в положении, показанном на ФИГ. 10.

РИС. 11 представляет собой увеличенный схематический разрез по линии 11-11 на фиг. 10А.

РИС. 12 представляет собой схематический разрез, аналогичный фиг. 11, показывающий стропильный рычаг с другой угловой ориентацией относительно опорного рычага, чем показанный на фиг. 11.

РИС. 13 представляет собой фрагмент изометрического изображения, показывающего внешний конец стропильного плеча с шарнирно соединенным с ним скользящим элементом.

РИС. 14 представляет собой фрагмент изометрического изображения в разобранном виде, иллюстрирующий соединение внешнего конца стропильного плеча с скользящим элементом.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ВОПЛОЩЕНИЯ

Выдвижная маркиза 20, включающая систему скольжения по настоящему изобретению, лучше всего показана на ФИГ. 1-3, установленный на вертикальной боковой стенке или опорной поверхности 22 туристического прицепа 24. Тент 20 включает в себя поперечную балку 26, к которой прикреплен внешний край 28 навеса 30 тента, а внутренний край 32 навеса закреплен. к боковой стенке 22 туристического прицепа обычной монтажной рейкой 34. Защитная дуга поддерживается на противоположных концах парами опорных и стропильных рычагов 36 и 38 соответственно. Внутренний конец 40 каждого опорного рычага 36 шарнирно и разъемно прикреплен к опорной поверхности обычным образом, а внешний конец 42 поддерживает один конец поперечного стержня.

Каждый стропильный рычаг 38 связан с опорным рычагом 36 и имеет внутренний конец 44, шарнирно соединенный с опорной поверхностью 22 в месте вертикального выравнивания над соединением опорного рычага с опорной поверхностью. Внешний конец 46 стропильного рычага соединен с скользящим элементом 48, образующим часть системы 50 скольжения по настоящему изобретению, и выполнен с возможностью скользящего перемещения по длине опорного рычага при подготовке к перемещению навеса между выдвинутыми положение, показанное на фиг. 1, и убранное положение, показанное на фиг. 3. Как опорные рычаги, так и стропильные рычаги имеют телескопическую форму, чтобы их можно было выдвигать по всей длине, а опорный рычаг предпочтительно имеет форму канала в поперечном сечении (фиг. 5), чтобы в него вставлялся связанный стропильный рычаг, когда тент находится в убранном положении на фиг. 3

Рулон 26 может относиться к типу, описанному в патенте США No. № 4 819 706 от 18 апреля 1989 г., который является общей собственностью с настоящей заявкой. Таким образом, дуга безопасности включает в себя пружинную систему смещения, которая смещает дугу безопасности и компоненты маркизы в сторону убранного положения маркизы. В тент встроена система управления, которая выборочно регулируется между двумя положениями. В первом положении валу разрешается вращаться в одном направлении, но запрещается вращение в противоположном направлении, тогда как во втором положении вращение разрешено в противоположном направлении, но запрещено в первом направлении.

Обычно, когда навес 20 перемещается из убранного положения, показанного на РИС. 3, в выдвинутое положение на фиг. 1, роликовый стержень 26 можно отодвинуть от опорной поверхности 22, поворачивая опорные рычаги 36 относительно их соединения с опорной поверхностью, как лучше всего видно на фиг. 8. После этого шага тент 30 полностью выдвигается, даже несмотря на то, что дуга безопасности 26 расположена на более низкой высоте, чем когда тент занимает полностью выдвинутое положение, показанное на ФИГ. 1 и 2. Как видно из фиг. 8, даже несмотря на то, что опорные рычаги были повернуты наружу до тех пор, пока тентовый навес полностью не развернется от дуги, стропильные рычаги 38 остаются в вертикальной ориентации, а внешние концы 46 стропильных рычагов расположены рядом с внутренними концами 40 поперечных балок. опорные руки. Затем внешние концы стропильных балок скользят вдоль опорных консолей до тех пор, пока они не достигнут внешних концов 42 опорных консолей (РИС. 9).), где они разъемно зафиксированы с помощью системы 50 скольжения по настоящему изобретению, которая будет описана более подробно позже.

Как упоминалось ранее, как стропильные рычаги 38, так и опорные кронштейны 36 являются телескопически выдвигаемыми по своей длине и, следовательно, включают системы блокировки (не показаны) для фиксации телескопических компонентов кронштейнов в выбранных продольных положениях. При перемещении маркизы в выдвинутое положение в соответствии с вышеописанными этапами телескопические компоненты как опорных рычагов, так и стропильных рычагов остаются свободными для продольного скользящего перемещения относительно друг друга. После того, как внешние концы 46 стропильных ветвей надвинуты на внешние концы 42 соответствующих опорных ветвей и соединены между собой, отрезки стропильных ветвей фиксируются с помощью замковых систем на них. Затем опорные рычаги выдвигаются в продольном направлении до тех пор, пока поперечная балка 26 не примет требуемую высоту для окончательного расположения развернутой маркизы. В этом положении длина опорных рычагов фиксируется соответствующими замковыми системами. После фиксации длины опорных рычагов навес полностью раскладывается и закрепляется в положении, показанном на РИС. 1 и 2, хотя, как упоминалось ранее, поскольку внутренние концы 40 опорных рычагов разъемно соединены с опорной поверхностью 22, они могут быть удалены с опорной поверхности и перемещены в вертикальное положение относительно стержня, чтобы поддерживаться. на поверхности земли (не показана) при желании. Разумеется, длину опорного рычага можно регулировать для выборочного увеличения или уменьшения высоты поперечного стержня.

Как упоминалось ранее, система скольжения 50 по настоящему изобретению соединяет внешний конец 46 стропильного плеча 38 с соответствующим опорным рычагом 36 и позволяет внешнему концу стропильного плеча скользить по длине опорного плеча и быть разъемно и выборочно удерживается на внешнем конце 42 опорного рычага. Система скольжения включает в себя скользящий элемент 48, и его соединение с внешним концом стропильной балки, вероятно, лучше всего показано на фиг. 13 и 14. Здесь видно, что внешний телескопический компонент 38а стропильной консоли имеет несколько трубчатую или швеллерную форму, имеющую продольную прорезь 52 вдоль одной продольной стороны. Внешний конец 46 стропильной консоли имеет совмещенные отверстия 54 в противоположных боковых стенках, которые приспособлены для поворотного приема шарнирного пальца 56, который соединяет скользящий элемент 48 со стропильной консолью.

Видно, что сам скользящий элемент 48 включает в себя большой канал 58, образованный противоположными боковыми стенками 60 и 62 и нижней стенкой 64, и перевернутый меньший канал 66, образованный вдоль верхнего края боковых стенок 60. Меньший канал определяется верхней стенкой 68 и свободной боковой стенкой 70, при этом концевой или нижний край свободной боковой стенки имеет увеличенный валик 72, образованный вдоль нее. Боковая стенка 60 большого канала 58 образует боковую стенку перевернутого меньшего канала 66. Боковая стенка 60 имеет утолщенный участок 74, образующий направленный вниз буртик 76. В боковых стенках 60 и 62 большего швеллера, которые приспособлены для совмещения с отверстиями 54 в стропиле.

Плоский удлиненный упругий соединительный рычаг 80, имеющий сквозное отверстие 82, предназначен для установки его задним концом в упор к заплечику 76 в противофазе с внешней стороной боковой стенки 60 большого канала 58. Рычаг 80 закреплен к боковой стенке 60 шарнирным штифтом 56. Рычаг соединителя предпочтительно имеет форму листовой пружины, чтобы быть гибким в поперечном направлении по отношению к скользящему элементу 48. Передний конец рычага соединителя загнут на себя так, чтобы определяют закругленный передний конец 84 и выступ 86, направленный назад. Плечо 86 способствует разъемному соединению скользящего элемента с внешним концом соответствующего опорного рычага 36 способом, который будет описан ниже.

РИС. 7 представляет собой вид в поперечном сечении, иллюстрирующий скользящий элемент 48, прикрепленный к стропильному рычагу 38 и функционально включенный в соответствующий опорный рычаг 36. Как упоминалось ранее, как опорные рычаги, так и стропильные рычаги имеют телескопические компоненты. На фиг. 7, следует понимать, что меньший или внутренний компонент 38b телескопического стропильного рычага имеет по существу квадратную трубчатую конструкцию и с возможностью скольжения входит внутрь швеллерного внешнего компонента 38а телескопического стропильного рычага, к которому скользящий элемент присоединен, как описано ранее. Аналогичным образом, внутренний телескопический компонент 36а опорного рычага имеет форму желоба и входит с возможностью скольжения внутри телескопического компонента 36b наружного желоба опорного рычага. Внешний телескопический компонент 36b опорного рычага, в свою очередь, прикреплен своим внешним концом 42 с помощью установочных винтов к торцевой крышке 88, которая имеет раздвоенную соединительную часть 9. 0 прикреплен к концу поперечной балки 26 с помощью соединительного штифта 92. Таким образом, торцевая заглушка закрывает открытый в противном случае внешний конец 42 опорного рычага, так что стропильный рычаг и соединенный с ним скользящий элемент не могут выйти за пределы внешнего конца опорного рычага. .

Как, вероятно, лучше всего видно на ФИГ. 5, 7, 11 и 12, внешний телескопический компонент 36b опорного рычага 36 имеет проходящие в продольном направлении пазы 94 вдоль свободных краев каждой боковой стенки 96, при этом боковые стенки образуют пространство между ними, в которое помещается стропильный рычаг 38. стены 96 поворачиваются внутрь своими свободными краями, тем самым образуя карман 98 во внешнем компоненте 36b телескопического опорного рычага, в котором заключен внутренний телескопический компонент 36а опорного рычага.

Буртик 72, образованный на свободной боковой стенке 70 скользящего элемента 48, принимается с возможностью скольжения и ограничивается одной из канавок 94, выполненных в боковых стенках опорных рычагов. Канавки и выступы имеют такой размер, чтобы совпадать друг с другом, позволяя скользящему элементу скользить вдоль канавки, но предотвращая его удаление из нее. Следует также понимать, что соединение буртика с канавкой представляет собой соединение типа «язычок в канавке», которое допускает некоторое поворотное движение скользящего элемента относительно опорного рычага вокруг канавки, в которой расположен буртик. Цель поворотного движения станет очевидной из следующего описания.

Следует иметь в виду, что минимальная длина стропильного плеча 38 такова, что внешний конец 46 стропильного плеча всегда будет находиться внутри внешнего телескопического компонента 38b опорного плеча 38 и, следовательно, скользящего элемента 48 на внешнем конце. стропильного рычага нельзя снять с самого внутреннего конца внешнего телескопического элемента опорного рычага. Однако скользящий элемент может свободно скользить по внешнему телескопическому компоненту опорного рычага во время выдвижения и складывания маркизы.

Торцевая крышка 88 имеет защелку 100, выполненную в ее торцевой стенке 102, при этом защелка имеет выемку или углубление 104, выполненное на внешней поверхности торцевой стенки крышки. Углубление 104 образует отверстие 106 в крышке и вдавленную стенку 108. Вдавленная стенка имеет открытую кромку 110, примыкающую к отверстию 106, и дополнительно определяет кулачковую поверхность 112 внутри торцевой крышки. Поверхность кулачка совмещена с упругим соединительным рычагом 80 на скользящем элементе 48, так что перемещение скользящего элемента к торцевой крышке вызовет контакт плоского соединительного рычага с кулачковой поверхностью.

Защелка 100 в торцевой крышке 88, вероятно, лучше всего видна на ФИГ. 4 и 6. Защелка, конечно, приспособлена для взаимодействия с плоским соединительным рычагом 80 при разъемном креплении скользящего элемента 48 к внешнему концу 42 опорного рычага 36. При работе, как скользящий элемент на внешнем конце 46 Стропильный рычаг 38 перемещается по длине опорного рычага к внешнему концу опорного рычага, закругленный передний конец 84 соединительного рычага 80 в конечном счете входит в зацепление с кулачковой поверхностью 112 на углубленной стенке 108 торцевой крышки. Поверхность кулачка отклоняет рычаг соединителя в боковом направлении до тех пор, пока перевернутый передний конец плеча соединителя не выйдет за выступающую кромку 110 вдавленной стенки, после чего смещение рычага соединителя толкает рычаг 80 в обратном поперечном направлении, от которого он был отклонен. таким образом, чтобы направленный назад буртик 86 на соединительном рычаге перекрывал открытую кромку для разъемного соединения скользящего элемента с торцевой крышкой на опорном рычаге. Конечно, чтобы разъединить соединение, необходимо только вставить палец в углубление 104 в торцевой крышке и надавить на рычаг 80 соединителя против его смещения до тех пор, пока буртик 86 не выйдет из выступа 110, а затем отжать соединитель. руку назад, чтобы освободить соединение. После того, как соединительный рычаг перемещается назад вместе с скользящим элементом 48, он выходит из зацепления с выступом, позволяя скользящему элементу свободно перемещаться в обратном направлении, например, когда тент втягивается.

Шарнирное соединение скользящего элемента 48 с внешним телескопическим компонентом опорного рычага 36 предотвращает повреждение маркизы при ее выдвижении или складывании, когда один конец маркизы перемещается в другое время, чем противоположный конец. Другими словами и в целях примера, если имеется только один оператор навеса, и навес перемещается из убранного в выдвинутое положение, как показано на фиг. с 8 по 10, после того, как опорные рычаги повернуты наружу, чтобы позволить поперечной балке 26 развернуть тент 30 (фиг. 8), и внешние концы 46 стропильных рычагов 38 были сдвинуты вдоль опорных рычагов до тех пор, пока они не высвобождаются. закрепленный на внешнем конце опорного рычага (РИС. 9), один опорный рычаг выдвигается при подъеме поперечной балки на желаемую высоту, как показано на ФИГ. 10 и 10А. Как будет понятно на фиг. 10, когда левый конец дуги поднят, а правый конец нет, стропильный рычаг и опорный рычаг на правом конце становятся перекошенными. Перекос стропила и опорных рычагов допускается благодаря шарнирному соединению скользящего элемента с опорным рычагом, что позволяет избежать напряжения в этом соединении. Типичные системы предшествующего уровня техники не предусматривали шарнирное соединение, что создавало большую нагрузку на соединение, что в конечном итоге приводило к повреждению навеса. Преимущества шарнирного соединения лучше всего видны на фиг. 11 и 12, при этом понятно, что стропильная рука может быть наклонена относительно связанной с ней опорной стойки без нагрузки на крепежные элементы навеса в этом соединении.

Из вышеприведенного описания следует, что была описана система скольжения 50 для соединения внешнего конца стропильного плеча 38 с опорным плечом 36, которая не только позволяет перекашивать стропильные плечи относительно связанных с ними опорных рычагов, чтобы избежать повреждения к соединению между двумя плечами, но также обеспечивает новую и улучшенную автоматическую защелку для разъемного крепления внешнего конца стропильного плеча к внешнему концу опорного плеча с возможностью быстрого отсоединения. Таким образом, система скольжения по изобретению обеспечивает явное улучшение по сравнению с системами предшествующего уровня техники, облегчая выдвижение и складывание убирающейся маркизы независимо от того, имеется ли более одного оператора для перемещения маркизы между относительными положениями.

Хотя настоящее изобретение было описано с определенной степенью конкретности, следует понимать, что настоящее раскрытие было сделано в качестве примера, и изменения в деталях или структуре могут быть сделаны без отклонения от сущности изобретения, как определено в прилагаемой формуле изобретения.

Свод правил Калифорнии, раздел 8, раздел 1716.2. Деревянная и легкая стальная рама, жилая / легкая коммерческая.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы о безопасности строительства
Статья 29. Монтаж и строительство

Вернуться к индексу Новый запрос

---

---

(а) Сфера применения и применение.

Настоящий раздел распространяется на работы, непосредственно связанные с каркасом новостроек. или сооружений, использующих операции, методы и процедуры, связанные с жилыми домами. каркасные работы, т. е. балки или фермы, опирающиеся на каркасные стены.

(б) Определения.

(1) Нижняя пластина. Нижний горизонтальный элемент каркасной стены. Иногда называется подошва.

(2) Карнизы. Нижний край скатной крыши.

(3) Лицевая панель. Наружная обшивка по периметру крыши.

(4) Балка. Одна из серии параллельных балок, используемых для создания несущей конструкции. система для настила пола или плоской крыши, на которую крепится обшивка.

(5) Номинальный размер. Для целей настоящего раздела обозначение товарного размера стандартной ширины и глубины из стандартного пиломатериала и клееного бруса оценки; больше стандартного фактического размера нетто готового, выделанного пиломатериала. Приблизительный приблизительный размер, присвоенный куску материала для удобства. в отношении произведения, например 2 x 4.

(6) Стропила. Один из ряда конструктивных элементов крыши, предназначенных для поддержки нагрузки на крышу. Элемент каркаса, который проходит вверх и вниз по скату скатной крыши. Балки, которые наклоняются от конька крыши к карнизу и составляют основную часть тело каркаса крыши. Стропила плоской крыши иногда называют лаги крыши.

(7) Работы по каркасу жилых домов. Для целей настоящего раздела жилые К каркасным работам относятся: установка лаг пола, обшивка пола, планировка и монтаж стен, навешивание и прибивание гвоздей из панелей сдвига, установка и крепление кровельные фермы и стропила, монтаж стартовой доски, обшивки крыши и фасции доска; установка окон, сайдинг и наружная отделка.

(8) Уклон крыши. Для целей настоящего раздела угол наклона крыши поверхности, заданной как отношение вертикального подъема к горизонтальному пробегу. Крыша 7:12 имеет 7 футов вертикального подъема для 12 футов горизонтального хода.

(9) Обшивка. Покрытие конструкционной панели крепится к стойкам, лагам пола, и/или стропила/фермы.

(10) Защитные кожухи. 2-дюймовая номинальная планка, в центрах не превышающая 4 фута, надежно крепится к обшивке крыши для обеспечения опоры на наклонной крыше.

(11) Стартовая плата. Материал обшивки дощатый, укладываемый на карниз и фронтон заканчивается в плоскости обшивки и виден снизу.

(12) Стад. Вертикальный элемент каркаса в стенах и перегородках, также называемый в качестве настенной стойки, прикрепленной к горизонтальной опорной плите внизу и верхней плите выше.

(13) Верхняя пластина. Верхний горизонтальный элемент каркасной стены, поддерживающий балки перекрытия, стропила или другие элементы конструкции.

(14) Ферма. Сборный конструкционный элемент крыши, состоящий из треугольных связей (стенки фермы) между потолочной балкой (нижний пояс) и стропилом крыши (верхний хорда) обычно устанавливается параллельно другим фермам для создания опорной конструкции система для кровли, после которой крепится обрешётка. Нижний пояс часто служит в качестве потолочной балки. Каждый элемент обычно подвергается только продольному напряжению, либо растяжение, либо сжатие.

(15) Опорная пластина фермы. Временная опорная конструкция, возведенная около середины пролета площади с большим открытым пролетом, например, гаража, для поддержки ферм во время монтаж.

(c) Возведение стен.

(1) Прежде чем вручную поднимать каркасные стены высотой 15 футов и более, временно ограничители, такие как планки на системе фундамента/пола или ремни на стене нижняя пластина должна быть установлена ​​для предотвращения непреднамеренного горизонтального скольжения или подъема нижней плиты каркасной стены.

(2) Только анкерные болты не должны использоваться для блокировки или крепления при подъеме. каркасные стены высотой 15 футов и более.

(d) Стабилизация конструкций.

Работники не должны работать или ходить по верхним плитам, балкам, стропилам, фермам, балки или другие конструктивные элементы, пока они не будут надежно закреплены и поддержаны.

(e) Работа с верхней плитой, балками и каркасом конструкции крыши.

(1) Когда сотрудники ходят/работают на верхних плитах, балках, стропилах, фермах, балки или другие подобные конструктивные элементы на высоте более 15 футов над уровнем земли или уровнем пола ниже, защита от падения должна быть обеспечена лесами, ограждениями, системой индивидуальной защиты от падения с высоты или другими средствами, предусмотренными статьей CSO. 24, Защита от падения.

Исключения: (A) Когда сотрудники ходят/работают на надежно закрепленных балках, стропила или стропильные фермы с межосевым расстоянием не более 24 дюймов и более чем 6 футов от незащищенной стороны или края, они должны считаться защищенными от падений между балками, стропилами или стропильными фермами.

(B) При установке лаг пола сотрудники должны быть защищены от падает на высоту до 15 футов включительно над уровнем окружающего грунта или пола внизу при стоянии или работе с балками, лежащими на боку сверху пластина на центральном расстоянии не более 24 дюймов при ходьбе/работе внутри 24 дюйма верхней пластины или другой несущей конструкции.

(2) Опорная пластина фермы. Где во время установки используется опорная плита фермы ферм, он должен быть построен из досок 2×6, уложенных горизонтально, закрепленных линейно к доске 2×6, уложенной на ребро, опирающейся на деревянные элементы (ножки) 2×4, расположенные на расстоянии более 6 футов по центру и прикреплены к диагональным распоркам, надлежащим образом закрепленным чтобы выдержать предполагаемую нагрузку. Все размеры материала являются минимальными и номинальными.

(f) Работы на полах и других пешеходных/рабочих поверхностях. При работе с полами и другие прогулочные/рабочие поверхности, которые впоследствии будут ограждены рамным экстерьером стены, работники, непосредственно занимающиеся планировкой и возведением каркасных каркасные стены должны быть защищены от падения стандартными ограждениями, как указано в Разделе 1620 вокруг всех незащищенных сторон или краев или другими предписанными способами в соответствии со статьей 24 CSO, Защита от падения, когда пол или пешеходная/рабочая поверхность находится более чем на 15 футов выше окружающего грунта или уровня пола ниже.

(g) Работа над стартовой доской, обшивкой крыши и лицевой панелью.

(1) При установке стартовой доски, обшивки крыши и облицовочной доски сотрудники должны быть защищены от падения строительными лесами, ограждениями, средствами индивидуальной защиты от падения с высоты. системы или другие средства, предусмотренные Статьей 24 CSO, Защита от падения, следующим образом:

(A) Для сооружений высотой более одного этажа, где высота падения превышает 15 футов над окружающим грунтом или уровнем пола ниже, или

(B) При работе на крышах с уклоном более 7:12.

ИСКЛЮЧЕНИЕ к пункту (g)(1)(B): Для крыш с уклоном до 12:12 можно использовать защитные ограждения. в качестве защиты от падения до 15 футов включительно, если измерять от карниза до окружающий уровень или уровень пола ниже.

(2) Работники, работающие внутри торцевой фермы или стропила, считаются защищены от падений в местах, где была установлена ​​и закреплена торцевая ферма чтобы выдержать боковую силу в 200 фунтов, и работник устанавливает фасцию или стартовая доска, работающая изнутри торцевой фермы или стропила.

(3) Когда работа должна выполняться за пределами торцевой фермы или стропила, работник должны быть защищены от падения с помощью строительных лесов или средств индивидуальной защиты от падения с высоты. система или другие средства, предусмотренные Статьей 24 CSO.

ИСКЛЮЧЕНИЕ к пункту (g)(3): Работа кратковременная и с ограниченным воздействием. и опасности, связанные с монтажом и установкой необходимых предохранительных устройств. равны или превышают опасности, связанные с фактической конструкцией, эти положения может быть временно приостановлено, если работа выполняется квалифицированным лицом.

(з) Установка Windows. Проемы в стенах должны быть ограждены в соответствии с требованиями раздела 1632. Ограждение может быть снято непосредственно перед установкой компоненты окна, если для установки необходимо снять ограждение окно(я).

(i) Леса.

(1) Если используются леса, они должны быть сконструированы в соответствии со всеми применимые требования Статей 21 и 22 CSO (Подмости).

(2) Там, где леса установлены параллельно и рядом с каркасной конструкцией. стены, внутренние перила могут быть опущены для установки балок, стропил или фермы, если платформа лесов находится на расстоянии 15 футов или менее от внутреннего пола уровнем ниже, а верхняя плита выше соседней рабочей платформы.

(3) Когда в качестве платформы для защиты кромок используются леса:

(A) Платформа не должна быть ниже верхней плиты более чем на 2 фута по вертикали, и должны быть полностью обшиты досками.

(B) Расстояние между внутренним краем платформы и зданием или стена конструкции не должна быть больше 16 дюймов.

(4) Дополнительные положения, когда в качестве защиты краев используются леса с металлическим каркасом платформа:

(A) Нижняя доска размером 2 x 6 или больше должна быть закреплена параллельно краю к внешней рейке.

(B) Леса должны быть закреплены на растяжение и сжатие к конструкции в или в верхней части лесов на каждом конце и на каждом другом шпангоуте, чтобы не превышают 20-футовые интервалы.

(C) Ограждения должны выступать не менее чем на 42 дюйма по вертикали над карнизы, если внешний край платформы выступает менее чем на 12 дюймов по горизонтали за карнизом.

(к) Обучение:

Работники, подвергающиеся опасности падения, должны быть обучены в соответствии с требованиями Разделов 1509 и 3203, чтобы признать опасность падения, связанную с возведением и строительные работы, которые они будут выполнять, и должны быть обучены процедуры, которые необходимо соблюдать, чтобы свести к минимуму эти опасности. Такое обучение должны быть задокументированы в соответствии с Разделом 3203.

ПРИМЕЧАНИЕ

Цитируемый орган: статья 142.3 Трудового кодекса. Ссылка: Статья 142.3, Трудовые отношения. Код.

ИСТОРИЯ

1. Новый раздел, поданный 5-1-2002; оперативный 5-1-2002. Отправлено в OAL для печати только в соответствии с разделом 142.3(а)(3) Трудового кодекса (Реестр 2002 г., № 18).

2. Изменение заголовка раздела и раздела, поданного 7-7-2004; оперативный 8-6-2004 (регистр 2004 г., № 28).

Вернуться к статье 29Оглавление

прочная и гибкая конструкция. Как используются скользящие стропила Плавающие стропила для дома

Срок службы строительной площадки зависит от многих факторов. Необходимо использовать качественные материалы, делать все по СНИПам и применять подходящие инженерные решения.

Внимание! Когда речь заходит об использовании скользящей опоры для стропил, каждому опытному строителю становится понятно, что далее речь пойдет об установке каркаса для крыши.

Крыша играет одну из важнейших ролей в здании. Защищает салон от осадков и холода. Но чтобы эта конструкция служила верой и правдой долгие годы, необходимо использовать скользящие опоры для стропил.

Стропила играют важную роль в поддержке конструкции скатной крыши, точнее, основную. Поэтому строители уделяют много времени их выбору и правильному монтажу. Именно на этапе монтажа требуется использование скользящих опор. Основная задача этих конструктивных элементов предельно проста. Они предотвращают обрушение крыши при усадке дома.

Каждый новый дом со временем дает небольшую усадку. Возможно, вам не раз приходилось общаться с соседями, у которых через несколько лет после постройки дома начала протекать крыша. Это неудивительно, ведь они, скорее всего, не использовали скользящие опоры для стропил при установке. Использование этих элементов позволит минимизировать ущерб от усадки и сохранить целостность кровли.

Конечно, причина утечки может крыться и в чем-то другом. Но нельзя не учитывать такой фактор, как разламывание стен. Опоры соединяют между собой стропила и основную конструкцию. Но главное их отличие от стандартных креплений — мобильность. Они имеют некоторый люфт, учитывающий усадку.

Внимание! Применение скользящих стропильных опор обеспечивает сохранение правильной геометрии крыши при условии, что все остальные строительные работы выполнены качественно.

Свойства опор скольжения

Особенности применения

Применение опор скольжения для стропил в большинстве случаев оправдано при возведении срубов. Дело в том, что конструкции из дерева дают наибольшую усадку. В целом это где-то около восьми процентов от общего количества.

Важно! На процесс усадки здания сильно влияет влажность и используемые строительные материалы.

В худшем случае наблюдается неравномерная усадка объекта. Ведь не использование скользящих опор для стропил сильно вредит крепежным элементам, нанося им непоправимый ущерб. В результате стропила теряют свои эксплуатационные качества. Нарушается герметичность и возрастает риск обрушения.

При самом неблагоприятном развитии обстоятельств необходимо полностью поменять крышку. Гораздо дешевле и практичнее изначально использовать скользящие стропильные опоры. Это идеальный вариант для срубов и других домов, основным материалом для строительства которых являются бревна.

Конструктивные особенности

Основная особенность скользящих опор для стропил, обстоятельство, обосновывающее их применение в современном строительстве – это отсутствие жесткой фиксации. Аналогичного эффекта можно добиться благодаря металлическим элементам, которые при необходимости можно сдвинуть.

На верхние лаги устанавливаются скользящие опоры, которые должны быть несущими. В противном случае теряется смысл использования этих конструктивных элементов.

Если сравнивать обычные крепежные конструкции с скользящими опорами для стропил, то во втором случае используются специфические конструкции. В отличие от болтов, скоб и саморезов они обеспечивают необходимую конструкции подвижность.

Скользящие элементы стропил изготовлены из металлических полос. При этом одна часть крепится к стропилам, а вторая к лагам. Однако полосы не являются статическими объектами. У них подвижная связь.

Внимание! Для монтажа используются специальные саморезы.

Дело в том, что обычные саморезы не справятся с той нагрузкой, которая будет приходиться на подвижные элементы кровли. Еще одним преимуществом использования скользящих опор для стропил является относительно невысокая цена, к тому же их можно приобрести в любом строительном магазине.

Элементы скольжения изготовлены из оцинкованной стали. Кроме того, они имеют готовые монтажные отверстия. Поэтому ничего сверлить и доделывать не придется. Эта технология позволяет стропилам легко менять свое положение. Благодаря этому сохраняется герметичность всей кровли.

Крепление

Для установки скользящих опор для стропил использование специальных конструктивных элементов. Все дело в подвижных частях, требующих особого обращения.

Для предотвращения падения стропил под собственным весом применяются специальные кровельные приемы, обеспечивающие достаточную прочность всей конструкции и по возможности минимальную нагрузку.

Сначала нужно сделать специальную полукруглую пилу на месте установки. Именно на него в дальнейшем и будет производиться установка. Затем между бревном и стропильной ногой нужно установить два или один шип. Сумма зависит от уклона крыши. Именно они минимизируют нагрузку, перенеся часть веса на бревна.

Важно! Использование шипов позволяет защитить всю конструкцию от продольного сдвига.

Также можно использовать специальные вырезы. Они выполнены в несущем бревне. Однако такой вариант возможен только в том случае, если угол наклона относительно небольшой. Кроме того, должны быть доступны промежуточные опоры.

Врезка в тело опорного бревна должна осуществляться не более чем на три четверти полного диаметра. В противном случае есть риск ослабления конструкции. Если монтаж производить таким образом, то возникающее трение будет удерживать все элементы при монтаже.

При монтаже конструкций данного типа допускается использование малых групп рабочих. Самое главное преимущество этой техники в том, что даже при небольшом количестве людей всю работу можно выполнить достаточно быстро.

Какие условия необходимо соблюдать при монтаже

Существует ряд условий, выполнение которых в значительной степени гарантирует строительство прочной и надежной кровли, которая прослужит долгие годы, к ним относятся:

• Перемычки при соединении мауэрлата или верхнего венца сруба со стропильными ногами должны быть скользящими опорами для стропил. При этом при их создании необходимо использовать сталь толщиной 2 мм. Длина каждой детали зависит от ожидаемого смещения ноги.
• Направляющее ограждение должно быть параллельно стропильной ноге. В этом случае уголок монтируется перпендикулярно. Использование этой конструктивной особенности обеспечит скольжение даже при максимальной усадке.
• При изготовлении стропил нужно использовать доски сечением 200 на 50 мм.
• Перед установкой каждый элемент конструкции необходимо обработать специальными составами. Это гарантирует огнестойкость, а также защиту от гниения, плесени и насекомых.

Соблюдение этих условий гарантирует длительный срок службы кровли даже в самых экстремальных условиях. Особое внимание следует уделить выбору препаратов биозащиты.

Для того чтобы использование скользящих опор для стропил было оправдано и позволяло усилить всю конструкцию, необходимо соблюдать определенные рекомендации:

• Объекты, на которые будут устанавливаться системы, должны иметь правильную пропорции.
• Все стропильные системы изготавливаются по заранее созданному шаблону. Это позволяет избежать подгонки и в то же время сохранить все пропорции конструкции.
• Подвижные элементы также можно использовать для создания конькового соединения. Для крепежа подходят болты и шпильки. В качестве альтернативы можно использовать петли. Но их нужно дополнительно укрепить саморезами.
• Довольно часто при создании кровли с выдвижными опорами используется технология строительных плит. Эта техника позволяет работать даже с длинными пролетами. При соединении элементов необходимо использование длинных болтов. Наращивание должно производиться внахлест. Расстояние между монтажными отверстиями должно быть около 10 см.

Исходы

Применение скользящих опор для стропил в деревянных домах оправдано усадкой, которая в первые несколько лет достигает восьми процентов. Эти конструктивные элементы позволяют сохранить герметичность и геометрические пропорции кровли.

Прошли те времена, когда особняки возводились без единого гвоздя. Архитекторы деревянного зодчества не использовали крепеж в виде тех элементов, которые актуальны в современном строительстве. Однако изучение основ и принципов древнего архитектурного наследия привело к изобретению надежных соединительных элементов для кровли деревянного или кирпичного дома, сруба. К ним относятся, в частности, скользящие опоры для стропил.

Эффективный крепеж для деревянных крыш

Изобретение эффективной опоры для крепления стропил к опорному элементу конструкции, мауэрлату, коньку, значительно облегчило работу кровельщиков. Каркас крыши состоит из множества элементов разного функционального назначения, соединенных между собой. Деревянный каркас меняется под воздействием природных условий, может стать на 15% ниже из-за усадки, может разбухать от дождя, рассыхаться на морозах. Геометрия стен дома тоже меняется, причем неравномерно и во все времена года. Отопительный сезон, сезон дождей и летняя засуха, несомненно, отразятся на состоянии древесины, особенно если дом пятистенный.

Крепление скользящей опоры стропил, предотвращающее деформацию кровли, сохраняя ее первоначальную надежность и прочность. Монолитная жесткость стропильной системы, возникающая при креплении скобами, гвоздями, саморезами, под действием вертикальных и горизонтальных нагрузок приводит либо к провисанию, либо к искривлению кровли, деформации, которые не устраняются простым ремонтом… Крепление со скользящей опорой обеспечивает люфт для перемещения стропила относительно балки или мауэрлата. То есть скользящие стропила, как их называют в народе, обеспечивают компенсацию перекосов крыши от изменения ее геометрии при высыхании, набухании и других процессах.

Преимущества использования наползающей конструкции

Скользящие опоры, используемые для крепления стропил, обеспечивают, прежде всего, надежное соединение основания конструкции с кровлей. Обеспечивают возможность перемещения деревянных кровельных конструкций, сохраняя при этом прочность и герметичность конструкции. Другие преимущества, характерные для опор для стропил данного типа:

• простота устройства;
• надежность крепежных изделий;
• простота использования, установки;
• долговечность;
• низкая стоимость.

Бревенчатый дом со стропильной конструкцией, собранной с использованием скользящих опор, поверхность которых обработана антикоррозийным составом, в любой местности с любыми климатическими условиями, ветрами, морозами и высокими температурами может простоять не менее ста лет без теряет прочность и обитаемость.

Особенности крепления стропил в деревянном доме

Жесткие или балочные опоры при возведении конструкции крыши особенно не желательны в деревянном строении. Неизбежность изменения геометрии стропила под воздействием влаги требует создания возможности смещения стропила по опоре. Накатные стропила в деревянном доме обеспечивают надежное крепление и свободный ход стропила в месте стыка с опорой.

Деревянные дома в той или иной степени подвержены усадке. Степень усадки определяется материалом, из которого построены деревянные дома:

• брус;
• клееный брус;
• простое рубленое бревно;
• бревно круглое.

Наибольшая степень усадки характерна для домов из массива дерева, клееный брус наименее подвержен деформации. Сбор или потеря влаги древесиной приводит к изменению геометрии стропильной системы, и этот процесс характеризуется неравномерностью и разнонаправленностью. Специальная конструкция крепления в местах соединения стропильных ног с опорой с помощью устройства, позволяющего кровле двигаться, сохраняя ее геометрию, обеспечивает целостность и надежность кровли.

Разновидности скользящих опор

Подвижное, скользящее крепление стропил к основанию — единственно возможный способ предотвращения деформации крыши. Все подобные ползучие опоры имеют одинаковый принцип конструкции. Они состоят из неподвижного основания, служащего направляющей, и подвижного элемента в виде уголка, сползающего по этому основанию под действием продольной или поперечной нагрузки.

Опора для стропил бывает:

1. Открытого типа;
2. Закрытого типа.

Считается, что опора открытого типа, сборно-разборное скрепляющее устройство, состоящее из стационарной рейки, крепящейся к стропильной ноге, и заползающего уголка, с креплением к мауэрлату, гораздо удобнее в монтаже. Его использование не вызовет затруднений даже у начинающего кровельщика. Имеет разновидности по количеству крепежных отверстий и величине хода от 60 мм до 160 мм. Максимальное значение этого параметра является более эффективным, так как обеспечивает лучшую подвижность стропил.

Опора для стропил закрытого типа отличается тем, что она неразборная. Монолитная цельная конструкция устройства монтируется в сборе так же, как описанная выше опора открытого типа. К мауэрлату крепится уголок, он снабжен петлей, через которую продета направляющая, закрепленная на стропиле. Очевидно, что при установке закрытой опоры требуется предельная аккуратность, требуются точные размеры и расчеты. С другой стороны, анкеровка с закрытой опорой обеспечивает наиболее эффективную работу кровельной системы.

Отдельно стоит выделить популярность такого названия кровельного крепежа, как скользящая опора для стропил kucis. В зависимости от модели длина хода:

• 60 мм;
• 120 мм;
• 160 мм.
  Куцис изготавливается из малоуглеродистой стали 08ПС по ГОСТ 14918-80 для перфорированных элементов. Скользящая опора имеет высокие прочностные характеристики и способна выдерживать серьезные нагрузки. Его стандартные размеры:
• толщиной не менее 2 мм;
• ширина — 40 мм;
• по высоте — 90 мм.

Размеры длины обеспечивают ход стропил от 60 мм до 160 мм.

Технология плавающих или раздвижных стропильных систем

Развитие современной архитектуры, создание необычайно ярких образцов индивидуального домостроения привели к рождению новых технологий. Возведение крыши, защитного купола дома от капризов природы – важный этап строительства, определяющий комфортность жизни. Поэтому для создания сложных систем крыш, где используются плавающие стропила, или как их еще называют скользящие стропила, требуются точные расчеты. Расчеты должны отражать угол наклона, объем кровельного материала и другие составляющие конкретного вида кровли.

Раздвижные (слоистые) стропила применяются для следующих типов крыш:

• чердачные;
• палатка;
• бедро и полубедро;
• многопластинчатый комплекс;
• шпиль;
• куполообразный.

То есть сложные виды конструкций, которые необходимо рассчитать. Это работа для специалистов, дилетантам в этих делах делать нечего, тут даже онлайн калькулятор не поможет в определении элементарных объемов кровельного материала.

Скользящая опора стропил соединяется с мауэрлатом, а вверху опирается на коньковый прогон. Скользящие стропила соединяются узлом, угол которого может меняться в зависимости от просадки под нагрузкой, поэтому они не соскальзывают с крыши, а под нагрузкой сползают на определенное расстояние, сохраняя целостность всей конструкции крыши.

Содержание статьи

Возведение стропильных конструкций очень ответственное мероприятие, так как от их геометрической точности и надежности крепления зависит безопасность и долговечность объекта в целом. Некоторые дополнительные трудности возникают при установке стропил на постройки из натурального дерева (срубы и т. п.).

В этой ситуации скользящие стропила будут оптимальным решением для обеспечения геометрии крыши.

Особенности применения скользящих стропил

Технология применения скользящих стропил необходима для объектов, возводимых из бревен, так как эти конструкции, в отличие от других материалов, в процессе эксплуатации дают достаточно сильную усадку. Усадка бревен продолжается в течение нескольких лет и составляет 5 — 8 % от объема древесины (в зависимости от влажности используемых при строительстве материалов). Большую опасность представляет не усадка самой конструкции, а неравномерность этого процесса.

Неравномерная усадка несущих стен может повредить жестко связанные стропильные конструкции, нарушив их геометрию. После этого стропила не могут служить надежным основанием для кровельных материалов, что нарушает герметичность всей конструкции, значительно повышая опасность эксплуатации. Поэтому скользящая стропильная система является оптимальным выходом при возведении срубов и других объектов из бревен.

Особенности конструкции раздвижных стропильных систем

Раздвижные стропильные системы не являются жестко закрепленными конструкциями, так как монтируются с помощью подвижных металлических элементов. Как и при традиционном монтаже, стропильные системы устанавливаются на верхнее несущее бревно сруба, но вместо жесткой фиксации скобами, болтами или саморезами для стропил используются так называемые «ползунки».

Эти элементы представляют собой металлические ленточные конструкции, одна часть которых крепится к лагу, а другая к стропилам. … При этом элементы конструкции могут перемещаться относительно друг друга, создавая подвижное соединение.

Монтаж данных конструкций осуществляется с помощью специальных саморезов, так как обычные саморезы не всегда могут справиться с требуемой нагрузкой. Собранные слайдеры продаются во многих хозяйственных магазинах и стоят относительно дешево. Они изготовлены из оцинкованной стали с предварительно подготовленными монтажными отверстиями. Использование этих элементов дает возможность стропильным системам перемещаться на необходимое расстояние при усадке несущих стен, не нарушая целостности конструкции.

• Раздвижные стропильные системы следует устанавливать на объектах, имеющих правильную геометрическую форму . В противном случае выполнить правильную кровлю очень сложно, так как в системах есть подвижные элементы. Перед началом монтажа стропил необходимо тщательно проверить периметр объекта и убедиться, что он соответствует рекомендуемым допускам.
• Изготовление стропильных систем осуществляется по заранее изготовленному шаблону. Такой подход позволяет создавать одинаковые конструкции для всех элементов крыши.
• Соединение коньков в стропильных системах этого типа также выполняется с помощью подвижных элементов. В качестве крепежных элементов могут использоваться болты и шпильки, представляющие собой соединительную ось, или подвижные петли, усиленные саморезами.
• При значительной длине перекрывающихся пролетов часто приходится прибегать к наращиванию досок, из которых изготовлены стропильные конструкции. При необходимости проведения этой операции доски соединяют длинными болтами или специальными скобами. Доски наращиваются внахлест по предварительно просверленным монтажным отверстиям. При сверлении монтажные отверстия должны располагаться на расстоянии (не менее 10 см) от каждого края доски. Сверление отверстий должно быть случайным, чтобы доска не раскололась через отверстия.
• Каждая опора для скользящих стропил должна быть установлена ​​строго параллельно предыдущей и перпендикулярно несущему бревну строения. Отклонение от этого правила может привести к заклиниванию подвижных элементов конструкции и их разрушению при усадке задания.
• Установка «горок» осуществляется по специальным врубкам под углом 90 0 к стропильной опоре, что обеспечивает свободное перемещение конструкции …При монтаже эти элементы необходимо довести до крайнего положения, обеспечивающего максимально возможное перемещение стропильной конструкции при усадке здания.

Установка надвижных стропил

Надвижные стропила нельзя устанавливать на опорные лаги без использования некоторых конструктивных элементов, так как они содержат подвижные части и просто упадут под собственным весом, разрушив всю конструкцию.

Для предотвращения такой ситуации скользящее крепление стропильных ног осуществляется с использованием специальных приемов.

На стропильной опоре в месте установки делается специальный полукруглый запил, по которому осуществляется монтаж. Между опорным бревном и стропильной ногой устанавливают один или два шипа (в зависимости от угла наклона крыши), которые снимают нагрузку со стропильной системы, передавая ее на опорное бревно и предохраняя его от продольного смещения.
Также возможна установка стропильных конструкций в специальные вырезы, выполненные в несущем бревне (мауэрлате). Этот способ крепления применим при небольшом угле ската крыши и при наличии дополнительных промежуточных опор. Врезка в тело мауэрлата осуществляется не более чем на 3/4 его диаметра, во избежание ослабления конструкции. Подобный способ монтажа создает дополнительное трение на большей площади, надежно удерживая детали конструкции при монтаже.

Основой деревянной крыши дома является каркас, поддерживающий кровельное покрытие. Он содержит большое количество элементов, каждый из которых необходим и предназначен для определенной функции. Одним из них является скользящая опора для стропил, служащая для предотвращения деформации кровли при усадке деревянного дома при изменении его геометрии.

Усадка деревянного дома

За один год бревенчатый дом можно уменьшить на 15%. Средняя усадка составляет 8%. При этом она может происходить неравномерно, что негативно сказывается на состоянии стропильной системы. Изменение размеров деревянной конструкции происходит круглый год. В дождливый летний сезон древесина набухает, а зимой материал усыхает. Кроме того, стены по-разному набирают и теряют влагу в зависимости от освещенности и розы ветров. При наличии опоры на центральной несущей стене деформации ее и наружных стен существенно различаются, что также сказывается на неравномерности изменения геометрических размеров дома. В отопительный сезон стены, особенно центральная, от пересыхания уменьшаются в размерах.

При отсутствии центральной стены могут возникнуть еще большие проблемы. Если стропильная система собирается не как стропильная, ее жесткость значительно ниже. В результате на стены действуют не только вертикальные, но и горизонтальные нагрузки. Под действием давления они могут выгнуться наружу, и дом в плане примет форму бочки. В этом случае крыша деформируется и провисает в коньке. «Пятистенка» позволяет избавиться от этой проблемы или значительно уменьшить ее.

Применение винтовых домкратов

Для компенсации процессов осадков и сезонных перемещений дома возможна установка винтовых домкратов. Они должны располагаться на всех вертикальных опорах в доме. Выкручиванием домкратов с помощью компенсируют перемещение бревенчатых конструкций.

Назначение использования опор скольжения

Не всегда целесообразно жесткое крепление к мауэрлату или к гвоздям, скобам и т.п. Если коробка дома может дать усадку, необходимо создать возможность перемещения стропил относительно к опорам. Раньше это делалось с помощью кованой проволоки, которая создавала соединение с определенной степенью свободы частей конструкции.

С тех пор технология изменилась, и стали использоваться более совершенные устройства, такие как скользящая опора для стропил. Крепится к стенам следующим образом:

• к верхнему венцу сруба;
• к верхней обшивке рамной конструкции;
• к балкам перекрытий;
• к мауэрлату.

Почему опоры сделаны скользящими?

Скользящая опора позволяет компенсировать перекосы каркаса крыши во время ее эксплуатации. Когда древесина высыхает, геометрические размеры конструкций изменяются. При этом ширина дома уменьшается, но из-за скольжения по балке перекрытия не происходит провисания или расширения кровли, приводящего к последующим протечкам. Причина попадания осадков внутрь может быть разной, но ни в коем случае нельзя недооценивать влияние деформаций от усадки.

Преимущества опор скольжения

• Создание надежного соединения основания и кровли.
• Обеспечение взаимного перемещения деревянных конструкций при усадке основания с сохранением прочности и герметичности кровли.
• Простота устройства, надежность и долговечность.
• Низкая стоимость и возможность сделать своими руками из подручных материалов. При этом стальные пластины должны быть толщиной не менее 2 мм и защищены сверху антикоррозийным покрытием.

Особенности конструкции стропил

Пара стропил двускатной крыши изготавливается по одному образцу. Соединение в коньке выполняется встык, с зазором или внахлест. Стропила соединяются между собой металлической пластиной с помощью болтов и гаек. Главной конструктивной особенностью является создание выдвижных креплений в нижних опорах. Стропила укладывают поверх мауэрлата или с врезкой для фиксации конструкции в вертикальной плоскости.

Скользящая опора для стропил, служащая элементом крепления, состоит из двух частей:

• брусок, закрепленный на стропильной ноге;
• Уголок с петлей, крепящийся к несущей балке (мауэрлату или опорной балке).

Есть еще более простой вариант, как можно сделать скользящую опору для стропил (фото ниже). Для этого используется уголок с прорезью. Он крепится к стропилу по его оси, а в прорези с зазором находится головка болта, ввернутого в тело мауэрлата.

Эта опора для стропил (скользящая — Kucis 120x40x40) стоит всего около 25 рублей за штуку и проще других в установке.

Устройства изготовлены из листов оцинкованной стали. Они крепятся к одной или обеим сторонам стропил. Двухсторонний вариант предпочтительнее для крыш с высокими ветровыми и снеговыми нагрузками и малой массой конструкции кровли. Крепежные элементы имеют антикоррозийное покрытие, чтобы не портить древесину. Длина хода зависит от ожидаемых смещений и колеблется от 6 до 16 см.

Открытые и закрытые опоры

Скользящие опоры для стропил («ползунки») открытого типа, состоящие из двух частей, можно изготовить своими руками, но следует воспользоваться шаблоном. Все детали должны быть подогнаны по размеру. Открытый стык состоит из изогнутой пластины (крепежной планки) и уголка с крепежными отверстиями (не менее пяти).

В закрытом состоянии штанга вставляется в угловой держатель с возможностью перемещения, но не может быть извлечена из него и является неразборной. Собранная конструкция позволяет выполнить монтаж более качественно. При усилии отрыва стропил от мауэрлата под действием ветровых нагрузок петля может разогнуться, а сомкнутая скользящая опора стропил обладает большей прочностью.

Важно! Стропильную систему с возможностью скольжения относительно основания целесообразно производить только для симметричной двускатной крыши. В этом его преимущество, так как он повышает надежность при низких затратах. Опоры можно использовать и для скатных крыш.

для стропил: размеры

Опора состоит из двух компонентов – направляющей пластины и уголка. Величина допустимого перемещения стропильной ноги зависит от размеров изделия.

Популярная открытая и закрытая скользящая опора для стропил Kucis имеет ширину пластины 40 мм, высоту опоры 90 мм и длину до 160 мм. Металл для пластин берется толщиной 2-2,5 мм. Они изготовлены методом холодной штамповки из низкоуглеродистой стали с хорошей пластичностью. Горячее цинкование служит защитой от коррозии. Приобретая изделия без покрытия, их следует покрасить краской, чтобы материал не ржавел.

Уголок крепится к опорной планке. Если его поверхность круглая, для установки подготавливают ровную площадку, обтачивая древесину на бревне под размер Г-образной части детали. На фото ниже показана аналогичная закрытая стропильная скользящая опора (паз). Оба вида продукции штампованные и недорогие.

Рейки крепятся к стропилам в крайнем положении для обеспечения максимальной подвижности. Так как при усадке крыши угол наклона относительно конька меняется, необходимо в верхней части стропил делать шарнир. Здесь могут использоваться специальные перфорированные пластины.

Крепление

Скользящая опора для стропил при установке каркаса крыши используется следующим образом.

• Стропила изготавливаются из досок шириной 150-200 мм и толщиной 50 мм. При недостаточной длине стропильную ногу удлиняют, наращивая внахлест с хаотичным расположением элементов крепления для предотвращения растрескивания.
• Сверху устанавливается прогон — несущий брус, расположенный горизонтально и перпендикулярно скользящим стропилам.
• В нижней части стропильные ноги фиксируются на спилах, выполненных в мауэрлате. При этом их заклинивание не допускается. Но при этом пропилы должны удерживать доски от боковых перекосов. Наличие мауэрлата равномерно распределяет нагрузку на все здание. При его отсутствии местное давление на стены от стропил становится больше.
• Крепеж подходящих размеров подбирается исходя из диапазона вылета стропил.

• Готовится площадка под угол на опорном бревне.
• Уголок крепится перпендикулярно бревну, чтобы пластина могла свободно перемещаться.
• Направляющая вставляется в угловую петлю и крепится к стропилу по его оси. Монтаж производится в крайнее нижнее положение, так как низ стены будет сжиматься и уменьшаться в размерах. В этом случае стропильная нога пойдет вниз.
• Доски стропил соединяются сверху шарнирно.

Условия, гарантирующие прочность, надежность и долговечность кровли

• Соответствие требуемым механическим свойствам и размерам скользящих опор для стропил.
• Расположение направляющей опоры параллельно оси стропила, а угол перпендикулярен для обеспечения надежного скольжения.
• Сечение досок для стропил должно быть не менее 150х50 мм.
• Каркас крыши необходимо обработать антисептическим и огнезащитным составом.
• Соблюдение правильных пропорций каркаса крыши.
• Изготовление всей стропильной системы по шаблону.
• Создание шарнирно-конькового соединения.
• Наращивание производить поочередно в нижней и верхней частях.

Скользящая стропильная опора: другие применения

Компенсация усадки древесины применяется не только к каркасу крыши. Применяется везде, где необходимо создать возможность перемещения частей деревянных конструкций, например, при возведении перегородок в деревянных домах. Если вам необходимо отделать стену в ванной керамической плиткой, нельзя просто обшить ее листовым материалом.

Необходимо установить «плавающий» каркас, закрепленный сверху на выдвижных опорах, а затем прикрепить к нему гипсокартон, на который будет клеиться плитка. Тем более, что сшивка производится не до самого потолка. При деформации стен каркас останется неподвижным, а облицовка не разрушится.

Заключение

Скользящие опоры для стропил в деревянных домах необходимы для предотвращения деформации кровли при усадке дома. Особенно активно это происходит в первые годы после строительства (около 8%). Правильная установка стропил обеспечит постоянную герметичность и прочность кровли.

Несмотря на изобилие современных строительных материалов, характеризующихся длительным сроком службы и доступной стоимостью, натуральное дерево на протяжении веков не утратило своих лидирующих позиций в частном домостроении, благодаря экологической безопасности и исключительной энергоэффективности. Однако при строительстве брусовых или бревенчатых домов возникает одна проблема – сильная усадка конструкции, не позволяющая заблокировать ее сразу после окончания строительства. Из-за этой особенности материала невозможно сразу приступать к внутренней отделке и переезжать в новый дом. Избежать деформации кровли при усадке поможет специальное приспособление – скользящие стропила, устройство которых мы расскажем в нашей статье.

Скользящими опорами для стропил называются специальные приспособления, которые необходимы для соединения элементов стропильного каркаса между собой, но оставляют им небольшой запас мощности, что предотвращает деформацию конструкции при усадке. В быту эти застежки часто называют бегунками или салазками. Они состоят из двух частей, одна из которых неподвижна, а другая способна скользить. Подшипники скольжения изготовлены из прочного, устойчивого к коррозии металла, способного выдерживать значительные нагрузки. Преимуществами этого способа крепления стропил являются:

• Способность кровли изменять свою геометрию в процессе усадки, благодаря чему кровлю можно возводить сразу после завершения строительства деревянного дома, не дожидаясь полного высыхания древесины.
• Облегчение процесса крепления стропил. Применение специальных подвижных креплений снижает ручной труд при сборке стропильного каркаса, сокращает время, затрачиваемое на кровельные работы.
• Обеспечивает надежную посадку. Скользящие опоры заводского изготовления проходят несколько этапов проверки качества, поэтому гарантированно выдерживают снеговые и ветровые нагрузки, которым подвергаются стропила в процессе эксплуатации.

Обратите внимание, что разводные стропила в процессе эксплуатации подвергаются интенсивным нагрузкам, поэтому изготавливаются только из высокопрочной низкоуглеродистой стали толщиной не менее 2 мм.

Функции

Усадка — процесс изменения размеров деревянных построек вследствие уменьшения влажности древесины, который продолжается в течение 1-3 лет со дня постройки. Наиболее активная усадка происходит в первый год, в течение которого дом может стать в 1-2 раза по ширине на 1-2 венца ниже. Именно из-за этого свойства дерева не рекомендуется делать перекрытие крыши сразу после строительства. Скользящая стропильная опора решает эту проблему, выполняя в конструкции стропильного каркаса следующие функции:

1. Предотвращение деформации стропил при усадке деревянного дома. Благодаря такой подвижной системе стропильные ноги подстраиваются под размеры и геометрию конструкции, компенсируя распирающие нагрузки, которым подвергаются несущие стены.
2. Обеспечение подвижности рамы при эксплуатации. Древесина – природный материал, который в процессе эксплуатации, даже после окончания процесса усадки, может изменять свою влажность и размеры. О деревянных домах говорят, что они «дышат», поэтому стропильный каркас крыши должен подстраиваться под них, также меняя размеры при повышении или понижении влажности.

Внимание! Многие считают, что если стропила и коробка дома выполнены из одного материала, то стропильная система не будет деформироваться в процессе усадки. На самом деле усадка различных структурных единиц происходит неравномерно. При этом размеры и геометрия элементов каркаса изменяются сразу в нескольких плоскостях.

Разновидности

Применение подвижных креплений для крепления стропильных ног к мауэрлату – единственный способ предотвратить деформацию кровли при усадке деревянных домов. Как правило, слайдеры имеют довольно типичную конструкцию, состоящую из статичной направляющей основы и уголка с петлей, который перемещается по нему. Существуют следующие виды подвижных креплений:

Профессиональные кровельные мастера считают, что подвижные крепления для открытых стропил намного удобнее для монтажа, особенно если сборка стропильного каркаса выполняется руками неопытного рабочего. С другой стороны, закрытые опоры более надежны в эксплуатации, а также выдерживают большие нагрузки.

Технология монтажа

Процесс сборки стропильного каркаса с помощью подвижных креплений мало чем отличается от стандартной процедуры. Однако он требует максимальной точности размеров при изготовлении элементов, а также выдерживания одинакового угла между основанием крыши и концом стропильной ноги при ее установке. Стропильная система устанавливается в следующем порядке:

1. Сначала на несущие стены дома укладывается мауэрлат. Этот элемент стропильного каркаса выполняет опорные функции, равномерно распределяя нагрузки между опорами и передавая их на фундамент. В срубах или бревенчатых домах функции мауэрлата могут выполнять верхние венцы.
2. Изготавливается шаблон стропильной ноги, который станет образцом для изготовления всех остальных стропил конструкции.
3. На конце каждой стропильной ноги делают подмости под мауэрлат. Опытные мастера отмечают, что ни в коем случае нельзя делать пропилы в мауэрлате, так как это снижает его прочность и несущую способность.
4. Сначала устанавливают первую и последнюю пару стропил, тщательно проверяя угол между элементами поверенным строительным уровнем.
5. К нижнему концу ноги крепится скользящая опора для стропил. Для обеспечения надежной посадки необходимо закрепить направляющую и ползунок 2-3 застежками.
6. Верхние концы стропильных ног в районе конькового соединения закрепляют гвоздями или металлическими пластинами, соединенными шпилькой, что обеспечивает подвижность конструкции.
7. Между первой и последней парой стропил натягивается шнур, после чего устанавливаются остальные элементы конструкции.

Помните, что выбор длины направляющей для подвижного крепежа зависит от возможной величины усадки дома. Чем выше влажность используемой для строительства древесины, тем больше должен быть размер саней.

Видеоинструкция

Как обрезать стропила крыши своими руками

Новое строительство, такое как надстройка или восстановление поврежденной крыши, может потребовать обрезки стропил крыши. Точные измерения и тщательные расчеты необходимы для того, чтобы научиться правильно обрезать стропила крыши. Если у вас нет сильных навыков тригонометрии, вам следует найти онлайн-калькулятор кровли для управления вашими измерениями. Есть несколько приложений для телефона, которые также могут сделать это за вас.

Прежде чем углубляться в указания, полезно знать основные термины, касающиеся стропил крыши. Коньковый срез, также известный как срез по отвесу, представляет собой верхний срез стропил, где доски сходятся на вершине крыши. Вырез «птичий рот» — это надрез на другом конце доски, где стропила упираются в стену. Наконец, хвостовой срез — это угловой срез на нижнем конце стропила.

Как обрезать стропила крыши шаг за шагом

1. Трижды измерьте ширину здания, чтобы убедиться, что вы получили наилучшие измерения.
2. Постарайтесь получить как можно более точное измерение с точностью до 1/8 или 1/16 дюйма.
3. Запишите ширину.
4. Измерьте ширину конькового бруса, где будут крепиться все стропила на пике крыши.
5. Вычесть ширину коньковой балки из ширины здания.
6. Разделите результат ширины здания минус ширина конькового бруса на 2.
7. Результат этого вычисления называется RUN.
8. Запишите значение пробега и введите его в раздел вашего кровельного калькулятора, помеченный как пробег.
9. Теперь измерьте расстояние от верха стены до верха крыши и запишите цифру.
10. Сделайте второй замер от коньковой балки до края стены и запишите цифру.
11. Введите обе цифры в формулу УКЛОН кровельного калькулятора. Высота тона будет выражена в виде соотношения, например, 6/12.
12. Используйте функцию ДИАГОНАЛЬ в кровельном калькуляторе, чтобы увидеть результат для длины стропил.
13. Запишите длину диагонали.
14. Добавьте желаемую длину выступа стропил за стеной к рассчитанной длине стропил. Запишите эту цифру.
15. Выберите функцию ПОДЪЕМ на кровельном калькуляторе, чтобы вычислить высоту коньковой балки.
16. Прикрепите лестничные упоры к каркасному угольнику.
17. Примените числа из коэффициента наклона крыши, чтобы отрегулировать размеры лестницы.
18. Используйте первое значение отношения шага для вертикального язычка обрамляющего угольника.
19. Переместить горизонтальное тело квадрата обрамления на 12.
20. Квадрат каркаса теперь показывает угол резания конькового среза.
21. Поместите язычок каркасного квадрата так, чтобы он был обращен к верхней части стропильной доски.
22. Следуйте по краю квадрата, чтобы отметить линию разреза для гребня.
23. Закрепите стропильную доску на козлах и сделайте пилой конек.
24. Закрепите рулетку в верхней части конькового среза.
25. Протяните рулетку вниз по доске и отметьте длину стропила БЕЗ выступа.
26. Поместите язычок обрамляющего угольника (самая короткая сторона) на отметку.
27. Обведите более длинную сторону тела квадрата поперек доски, чтобы отметить срез хвоста.
28. Подойдите к стене, измерьте ее общую ширину и запишите цифру. Обычно это 4 дюйма.
29. Умножьте это значение на 2.
30. Поместите тело каркасного квадрата (самую длинную ногу) на отметку на стропиле.
31. Переместите квадрат, пока линейка на корпусе не пересечет линию выреза хвоста на расстоянии, равном двойной ширине стенки.
32. Проведите вдоль края к метке среза хвоста, чтобы сделать направляющую для среза птичьего рта.
33. Теперь сдвиньте угольник вниз по стропилу на то количество дюймов, на которое должно свисать стропило.
34. Остановите угольник один раз, когда его линейка пересечет метку выреза «птичья пасть» по всей длине выступа.
35. Проследите шпунт (самую короткую ногу) для фактического хвостового среза, который создаст нижний конец стропила.
36. Прикрепите доску к козлам и аккуратно вырежьте треугольную выемку, отмеченную для выреза «птичий рот».
37. Вырежьте внешний хвостовой срез там, где линия включает свес стропила.
38. Таким же образом отмерьте и отрежьте все оставшиеся доски стропил.

Инструменты и материалы

• Кровельный калькулятор
• Рулетка
• Ручка и бумага
• Лестничные датчики
• Каркасный квадрат
• Козлы
• С-образные зажимы
• Циркулярная пила

Получите помощь по установке черепицы от PJ Fitzpatrick

Как только вы научитесь резать стропила крыши, вы, возможно, захотите приступить к работе.
