Светодиоды сейчас активно применяются в самых разных отраслях. Популярным считается кристалл типа SMD 3528. Несмотря на то, что за время его существования появилось огромное количество более современных устройств, модель актуальна за счет надежности, невысокой стоимости и неплохих технических характеристик. На их основе создаются светильники и светодиодные ленты. Рассмотрим особенности и параметры SMD 3528.

Описание и особенности применения

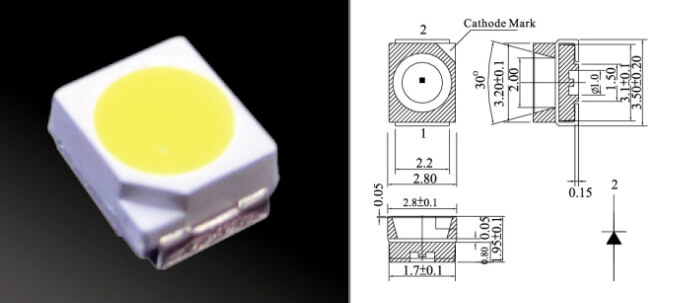

Размеры светодиода SMD 3528 составляют 3,5 мм на 2,8 мм. Высота кристалла 1,4 мм. На каждой стороне располагается по два контакта, через которые проходит ток. При изготовлении используются только прозрачные линзы, обеспечивающие качественное прохождение света.

Со стороны катода можно увидеть особый срез на корпусе. Этот срез иногда называют ключом. Вся поверхность изделия покрывается люминофором, выполняющим помимо светопередачи защитную функцию.

SMD 3528 относят к категории малых сверхъярких LED, оснащенных корпусом для монтажа на разные поверхности. Сам кристалл изготавливается из смеси нитрида галлия и нитрида индия. Получается особая структура, создающая яркое излучение. В состав входит фосфид на основе алюминия, галлия и индия.

В продаже можно найти особую модель с маркировкой SMD 5050. Она представляет собой сборную конструкцию, состоящую из 3 стандартных кристаллов 3528, заключенных в один корпус, что дает увеличение мощности.

У изделий очень низкий уровень деградации кристаллов, что значительно продлевает срок эксплуатации. При этом светодиоды отлично себя чувствуют даже при температурах более 100 градусов по Цельсию.

Светодиодная лента

Относительно невысокая стоимость и удобство монтажа позволили использовать диоды данного типа во множестве сфер жизни. Наиболее часто они встречаются в качестве основных компонентов светодиодных лент, а также разных индикаторов на приборах. Их можно увидеть в системах подсветки, вывесках и других областях, где требуется небольшой источник яркого света.

На основе LED 3528 было создано немало современных устройств с трехцветными RGB-подсветками и кристаллами с улучшенной светоотдачей.

Параметры и характеристики видов

Светодиоды SMD 3528  изготавливаются на основе  InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат). У большинства кристаллов этого типа индекс передачи цвета 60-80 Ra, а диапазон цветовой температуры 3000-7500 К.

Это выше чем у более крупных SMD 5328. Световой поток генерируется от 5 до 11 Лм.

Светоотдача составляет 40 Лм/Вт, что делает эти LED крайне эффективными для освещения небольших областей. Никакого теплоотвода не предусмотрено, так как кристаллы неплохо справляются с повышенными температурами.  Угол рассеивания составляет 90 градусов, а область светоизлучения 4-5 мм.

Стоит отметить, что итоговая яркость света очень сильно зависит от температуры. Эксплуатация при температурах от +60 способна снизить яркость на 10%, а превышение границы в 80% станет причиной снижения яркости на 25%. Это одна из причин, почему полупроводниковым приборам важно охлаждение.

При производстве изделия подвергаются бинированию – установке бин-кода, определяющего цветность, температуру и координаты освещения. Некоторые производители сопровождают свои товары специальными диаграммами цветности.

В процессе работы рассеиваемая мощность составляет 100 мВт, при прямом напряжении около 3 В. Устройства функционируют с током, не превышающим 25 А.

Ниже перечислены технические характеристики  светодиодов SMD 3528 с разными цветовыми гаммами. Для удобства представлены графики рабочих значений.

Красный светодиод

Красный свет

Технические характеристики красного светодиода:

Характеристики красного светодиода

Вольт-амперная характеристика красных диодов:

ВАХ красных светодиодов

Желтый светодиод

Желтый свет

Технические характеристики желтого LED:

Характеристики желтого светодиода

Вольт-амперная характеристика желтых диодов:

ВАХ желтых светодиодов

Зеленый

Зеленый свет

Технические характеристики зеленого LED:

Характеристики зеленого светодиода

Вольт-амперная характеристика зеленых диодов:

ВАХ зеленых светодиодов

Синий

Синий свет

Технические характеристики синего диода:

Характеристики синего LED

Вольт-амперная характеристика синих диодов:

ВАХ синих светодиодов

Белый

Белый свет

Технические характеристики белого диода:

Характеристики белого светодиода

Вольт-амперная характеристика белых диодов:

ВАХ белых светодиодов

Белые СМД представлены на рынке двумя разновидностями:

  • холодный свет;
  • теплый свет.

Отличия заключаются в составе спектра излучения.

Плюсы и минусы

Диоды SMD 3528  имеют целый ряд специфических особенностей, которые рекомендуется учитывать при выборе.  Имеются как положительные, так и отрицательные моменты.

К преимуществам диодов можно отнести:

  • экономичное потребление электроэнергии;
  • относительно невысокая стоимость;
  • при работе не возникает мерцаний или пульсаций;
  • минимальный нагрев.

Недостатки:

  • малая мощность, особенно в сравнении с последующими разработками;
  • неизбежная деградация кристалла с потерей необходимых свойств;
  • вероятность производственного брака, который трудно оценить заранее.

Как правильно выбрать и не попасть на подделку

На рынке есть немало LED 3528 от известных компаний, среди которых такие гиганты как LG, Philips и Samsung. Но это не обезопасило продукт от огромного количества подделок, обладающих совершенно иными характеристиками. Чтобы удешевить производство, недобросовестные компании часто прибегают к искусственному уменьшению кристаллов, снижению мощностей и эксплуатационных параметров.

Без опыта определить подделку затруднительно. Но есть ряд особенностей, по которым идентифицируют некачественный продукт:

  1. Основание. Подделки часто создаются на алюминиевых каркасах, тогда как оригинальные диоды используют только медь для лучшей теплопроводности. Определить материал поможет сравнение внешнего вида, а также веса. Алюминий легче (оценить вес маленького диода без специальных весов практически невозможно, так что лучше сравнивать сразу большие партии изделий).
  2. Создатели поддельных диодов часто не указывают количество часов работы перед снижением потока до 80%, ограничиваясь общим сроком эксплуатации.
  3. Стоимость. LED 3528 SMD считаются довольно доступными. Однако их цена не может быть ниже некоторого установленного значения. Поставщики подделок могут поставлять оборудование по чрезвычайно заниженным ценам, но и качество диодов будет очень низкое.

Правила подключения

Маркером определения правильности подключения является срез угла, показанный на рисунке ниже.

Схема диода

Для надежности лучше использовать последовательное подключение  с применением токоограничивающих резисторов. Ниже представлена схема такого подключения.

Отношение напряжения питания к падению напряжения за вычетом единицы покажет, какое оптимальное количество диодов можно включить в сеть.

Схема подключения

Для подбора резистора используют формулу расчета сопротивления через напряжение и силу тока.

N обозначает количество последовательно соединенных LED. Номинальный ток Iпр для 3528 составляет около 25 мА. Так как при расчетах может получиться не целое число, обычно берут резистор с округлением в большую сторону.

характеристика светодиода, технические параметры led, особенности светодиодной ленты 3528

Несмотря на более современные светодиоды, популярностью пользуются SMD 3528. Это обусловлено неплохими эксплуатационными характеристиками и доступной ценой. Если требуется замена ламп накаливания, чаще всего выбираются эти светодиоды с источниками питания на 12 или 24 В. Это экономичный вариант изменения внешнего вида любого предмета интерьера при помощи подсветки.

Содержание

  • 1 Описание
  • 2 Применение
  • 3 Основные параметры и характеристики
  • 4 Цоколевка и угол рассеивания света светодиодов типоразмера 3528
  • 5 Рекомендации по подключению SMD светодиодов 3528
  • 6 Светодиодные ленты SMD 3528
  • 7 Основные выводы

Описание

Светодиоды SMD 3528 с кристаллами InGaN или AlGaInP предназначены для монтажа на поверхности. Чипы прямоугольные с длиной 3,5, шириной 2,8 и толщиной 1,4 мм. Контакты расположены на коротких сторонах. Круглая рабочая поверхность покрыта люминофором. В корпусе может быть один или три кристалла.

Применение

3528 SMD Led устанавливают:

  • в лампы для общих систем освещения;
  • подвесные потолочные конструкции;
  • приборы для подсвечивания мебели и отдельных зон помещений;
  • в рекламные конструкции и витрины магазинов;
  • транспортные средства;
  • в приборы для подсветки архитектурных сооружений;
  • в ванные комнаты, бассейны;
  • у лавочек на загородных участках и в городских парках;
  • на лестницах в помещениях и вне помещений;
  • в дорожные знаки.

Потребителей привлекает сравнительно низкая стоимость и простота подключения. Самые популярные изделия – модули, линейки и ленты.

Основные параметры и характеристики

У всех Led 3528 SMD есть характеристики, не зависящие от цвета:

  • напряжение 5 В
  • ток 20 мА
  • рабочая температура -40-+85оС.

Отличия видны в даташит:

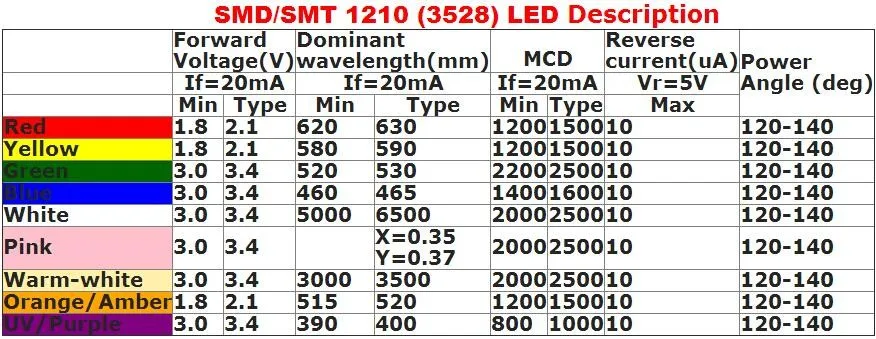

  Напряжение прямое (В) Падение вольтажа в диоде (В) Поток света (лм) Сила света (mcd=1/1000 канделы)
