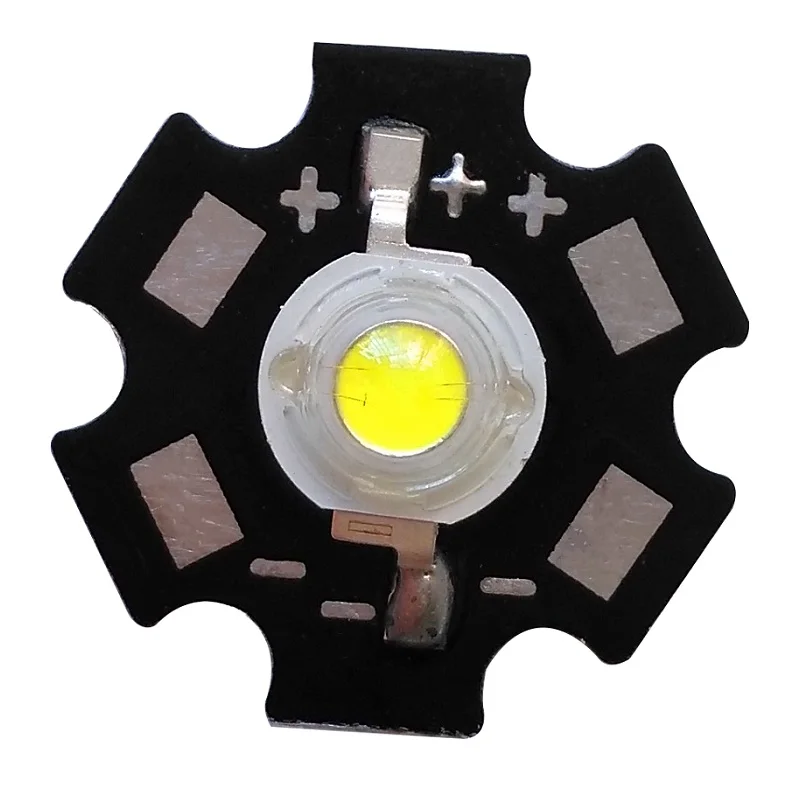

Плата радиатор типа «звезда» для светодиодов 1-7 Вт. 20мм RGB 6pin

ПОДРОБНЕЕЕще цены и похожие товары

Силиконовая заглушка для герметичных RGB лент на основе платы 10мм (серии SE/PS/PGS со светодиодами smd 5060) с 4-мя отверстиями под провод.

ПОДРОБНЕЕЕще цены и похожие товары

RGB светодиод на плате HW-479

ПОДРОБНЕЕЕще цены и похожие товары

519

1081

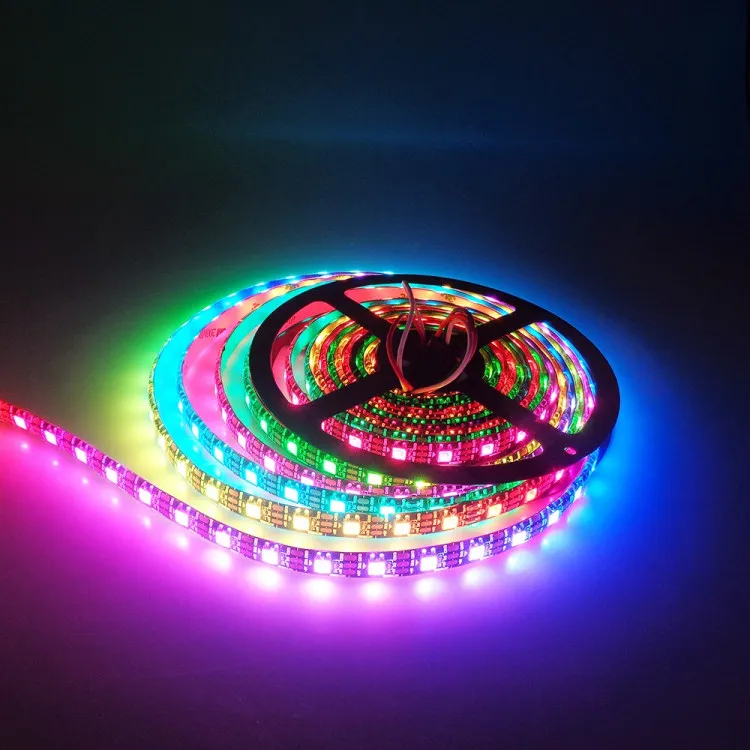

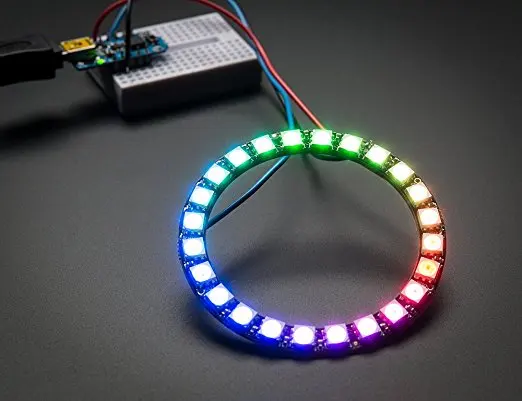

WS2812B умная RGB Светодиодная лента WS2812 индивидуально Адресуемая светильник 30/60/144 светодиодов черная/белая печатная плата Водонепроницаемая

ПОДРОБНЕЕЕще цены и похожие товары

103

147

Индивидуально Адресуемая светодиодная Пиксельная RGB смарт-лента WS2812B, 5 В постоянного тока, 30/60/144 пикселей/светодиодов/м, черная/белая плата,

ПОДРОБНЕЕЕще цены и похожие товары

Россия Алюминиевая плата PCB круглая RGB Тип: плата

ПОДРОБНЕЕЕще цены и похожие товары

2 311

3002

Адресная Светодиодная лента APA102 RGB 30 светодиодов/м 5050 SMD, цифровая черная печатная плата IP65, водонепроницаемая гибкая светодиодная RGB 5 В

ПОДРОБНЕЕЕще цены и похожие товары

LED мощный; трехцветный; RGB; 120°; 350мА; 460нм,525нм,625нм OPTOSUPPLY OSTCXBEAC1E

В МАГАЗИНЕще цены и похожие товары

LED; SMD; 0605; RGB; 1,6×1,6×0,7мм; 120°; 2,2?2,8/3,2?4/3,2?4В KINGBRIGHT KPTF-1616RGBC13

В МАГАЗИНЕще цены и похожие товары

LED; SMD; 1210; RGB; 3,2×2,7×1,1мм; 130°; 1,9?2,4/3,5?3,9/3,5?3,9В BROADCOM HSMF-C118

В МАГАЗИНЕще цены и похожие товары

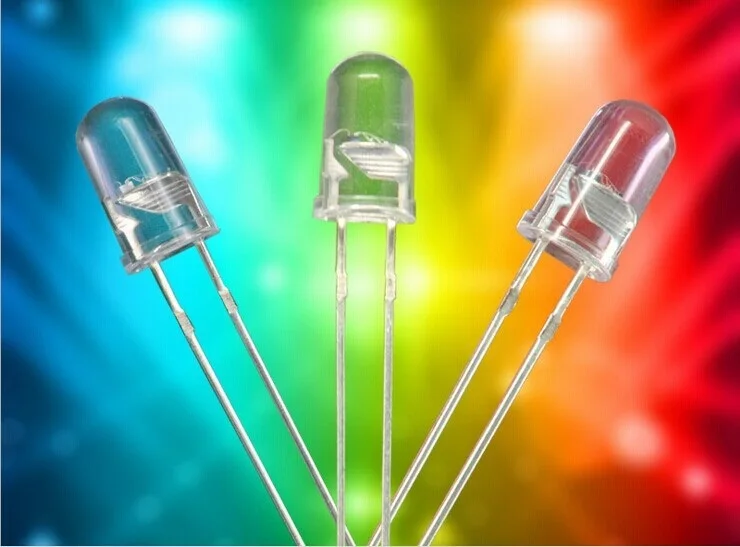

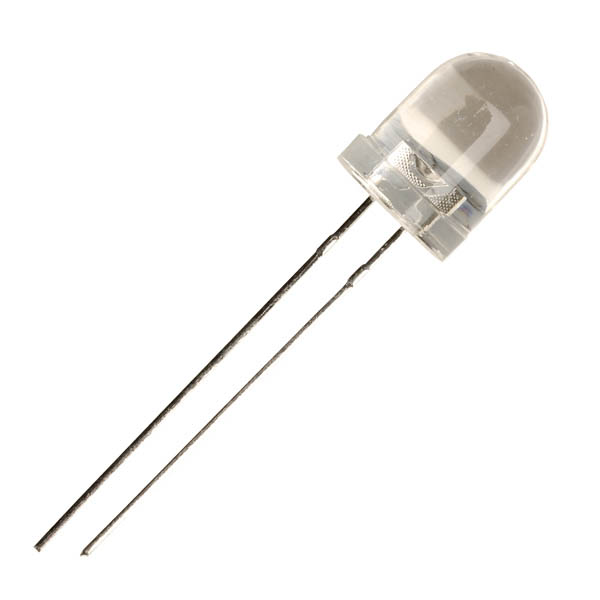

Светодиод, 10мм, RGB, 30°, 3,8-5В, 20мА, Линза прозрачная, -30-85°C OPTOSUPPLY OST1MCA131A

В МАГАЗИНЕще цены и похожие товары

LED; RGB; Кол-во диод: 50; O12мм; Контроллер: WS2811; 5В; THT WORLDSEMI HC-F5V-F12-WS2811

В МАГАЗИНЕще цены и похожие товары

Светодиод для токопроводящих панелей Пиранья (RGB)

В МАГАЗИНЕще цены и похожие товары

Светодиод, SMD, 5050,PLCC6, RGB, 5x5x1,6мм, 3,5-5,3В, Линза прозрачная WORLDSEMI WS2813

В МАГАЗИНЕще цены и похожие товары

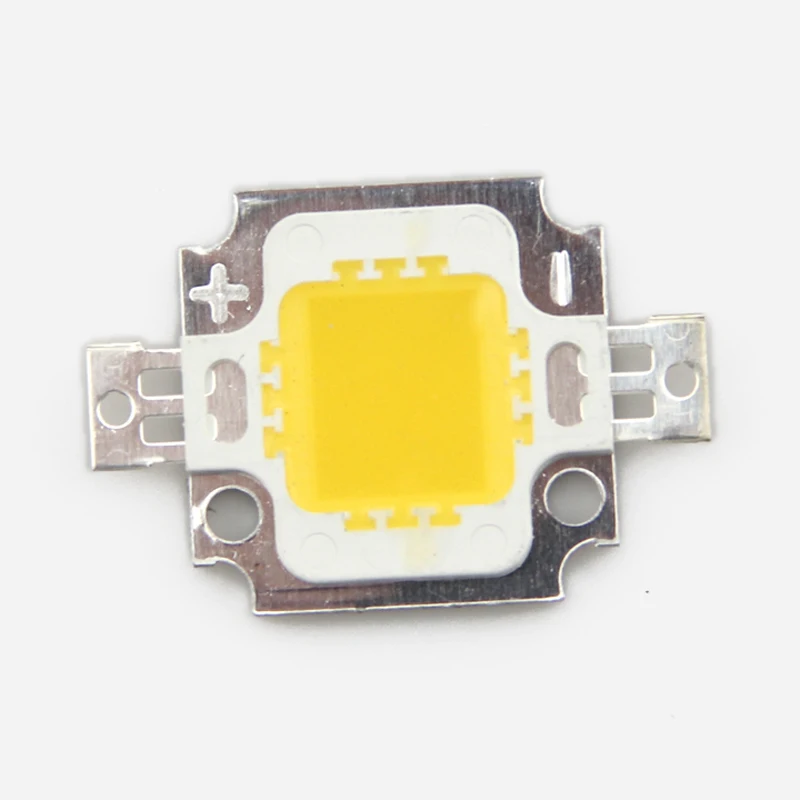

Светодиод мощный 3W — белый 220V NW COB D=27mm (на плате с драйвером) (SIM)

ПОДРОБНЕЕЕще цены и похожие товары

Светодиод мощный 3W 7-60Lm — RGB (350mA 2. 1-3.6V)

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

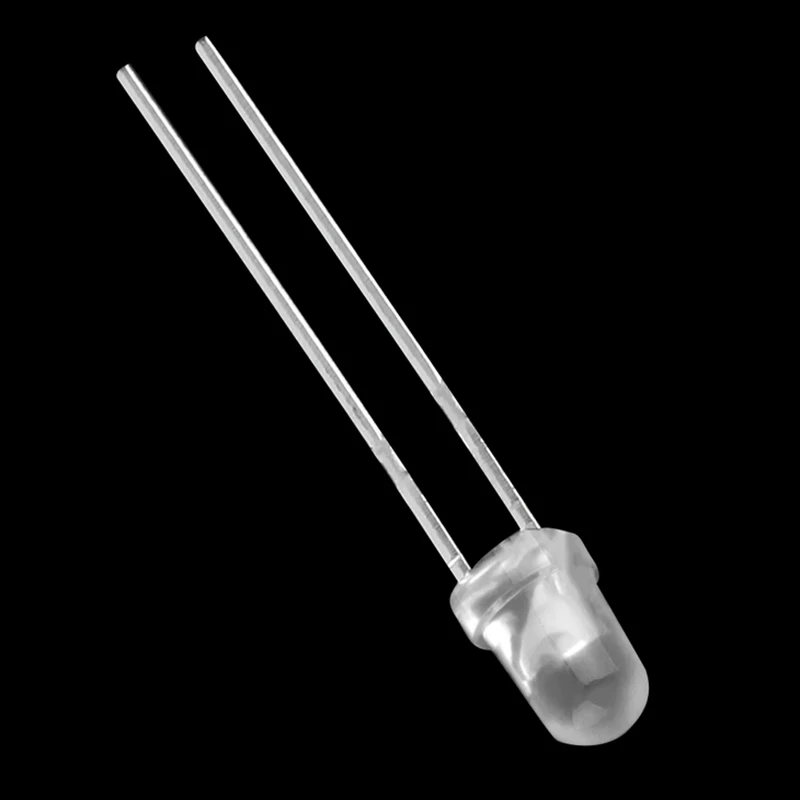

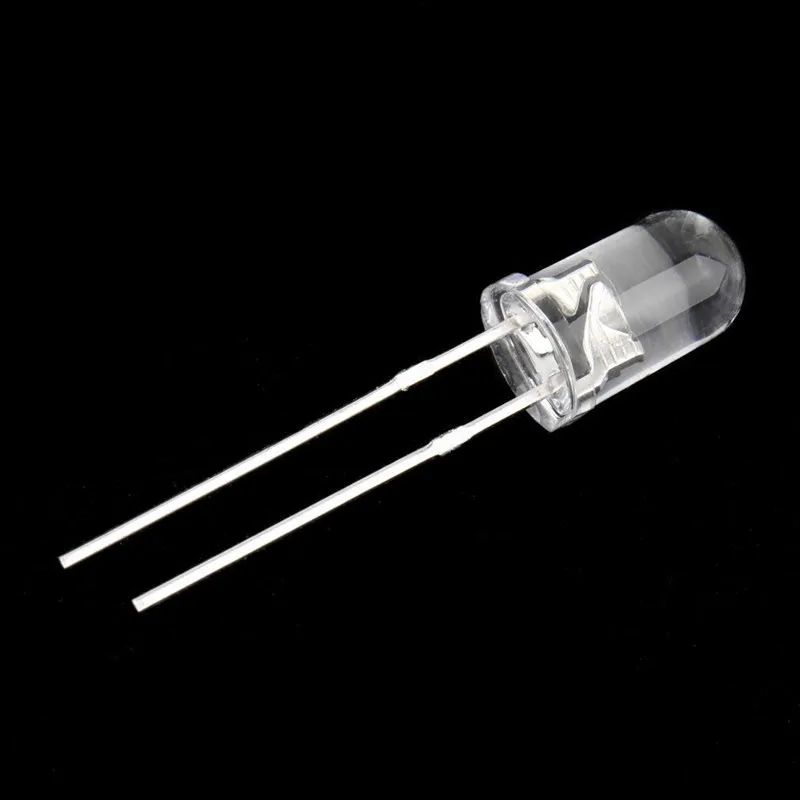

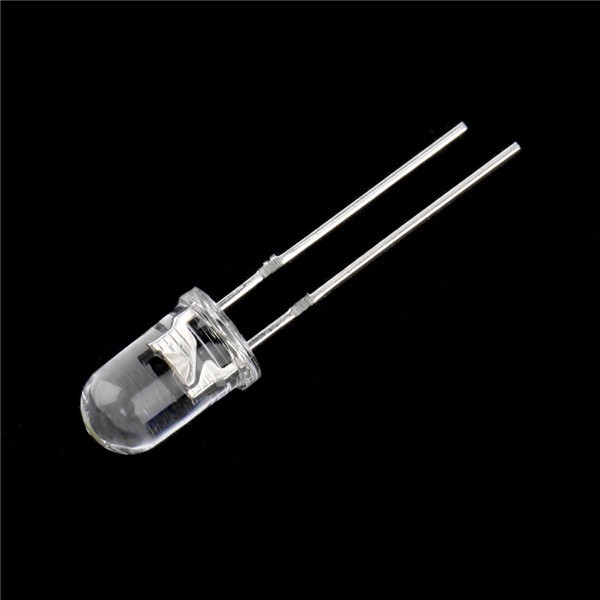

Как проверить светодиод мультиметром — все возможные способы

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Содержание

Способы проверки
Проверка мультиметром
Как проверить не выпаивая
Как проверить светодиоды в фонарике

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Если у вас нет мультиметра, то обязательно обзаведитесь им, многофункциональный, надежный и по хорошей цене лучше всего купить на Алиэкспресс. Для проверки светодиодов, его будет больше, чем достаточно. В нашей редакции мы пользуемся именно таким, правда у нас есть еще один, по дороже, он работает быстрее и функционал у него расширенный, и комплектация богатая. Купить мультиметр с Алиэкспресс для продвинутых.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

Простейшие схемы подключения светодиодов в 220 вольт без драйвера (самое простое питание светодиода от сети напряжением 220В)

Главная > Схемы и чертежи > Почему так сложно сделать питание светодиодов от 220В своими руками?

Потому что нужно грамотно решить сразу две задачи:

Ограничить прямой ток через светодиод, чтобы он не сгорел.
Обеспечить защиту светодиода от пробоя обратным током.

Если проигнорировать любой из этих пунктов, светодиод моментально накроется медным тазом.

В самом простейшем случае ограничить ток через светодиод можно резистором и/или конденсатором. А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.

Поэтому самая простая схема подключения светодиода к 220В состоит всего из нескольких элементов:

Защитный диод может быть практически любым, т.к. его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.

Сопротивление и мощность ограничительного (балластного) резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:

R = (U_вх — U_LED) / I

А мощность рассеивания резистора рассчитывается так:

P = (U_вх — U_LED)² / R

где U_вх = 220 В,
U_LED — прямое (рабочее) напряжение светодиода. Обычно оно лежит в пределах 1.5-3.5 В. Для одного-двух светодиодов им можно пренебречь и, соответственно, упростить формулу до R=U_вх/I,
I — ток светодиода. Для обычных индикаторных светодиодов ток будет 5-20 мА.

Пример расчета балластного резистора

Допустим, нам нужно получить средний ток через светодиод = 20 мА, следовательно, резистор должен быть:

R = 220В/0.020А = 11000 Ом

(берем два резистора: 10 + 1 кОм)

P = (220В)²/11000 = 4.4 Вт (берём с запасом: 5 Вт)

Необходимое сопротивление резистора можно взять из таблицы ниже.

Таблица 1. Зависимость тока светодиода от сопротивления балластного резистора.

Сопротивление резистора, кОм	Амплитудное значение тока через светодиод, мА	Средний ток светодиода, мА	Средний ток резистора, мА	Мощность резистора, Вт
43	7.2	2.5	5	1.1
24	13	4.5	9	2
22	14	5	10	2. 2
12	26	9	18	4
10	31	11	22	4.8
7.5	41	15	29	6.5
4.3	72	25	51	11.3
2.2	141	50	100	22

Другие варианты подключения

В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:

Это вторая схема включения светодиодов на 220 вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.

Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).

Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.

Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!

Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:

Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.018А. А это уже не так опасно.

Как быть с пульсациями?

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.

К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):

Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов.

К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.

Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.

Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна. Для них самое главное — это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т. п.)

А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.

Какие пульсации считаются допустимыми?

Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.

Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц — 8% (гарантированно безопасный уровень — 3%). Для частоты 50 Гц — это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.

На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).

В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций (К_п).

Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:

К_п = (Е_max — E_min) / (E_max + E_min) ⋅ 100%,

где Е_мах — максимальное значение освещенности (амплитудное), а Е_мин — минимальное.

Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.

Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:

Как уменьшить пульсации?

Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:

Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:

А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.

Давайте попробуем приблизительно рассчитать емкость конденсатора на конкретном примере.

Расчет емкости сглаживающего конденсатора

Допустим, мы хотим получить коэфф. пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц.

Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:

К_п = (U_max — U_min) / (U_max + U_min) ⋅ 100%

Подставляем исходные данные и вычисляем U_min:

2.5% = (2В — U_min) / (2В + U_min) ⋅ 100% => U_min = 1.9В

Период колебаний напряжения в сети равен 0.02 с (1/50).

Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:

Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):

t_зар = arccos(U_min/U_max) / 2πf = arccos(1. 9/2) / (2⋅3.1415⋅50) = 0.0010108 с

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.к. у нас используется двухполупериодный выпрямитель:

t_разр = Т — t_зар = 0.02/2 — 0.0010108 = 0.008989 с

Осталось вычислить емкость:

C = I_LED⋅ dt/dU = 0.02 ⋅ 0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)

На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.

Повышаем КПД

Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить?

Оказывается, еще как можно! Достаточно вместо активного сопротивления (резистора) взять реактивное (конденсатор или дроссель).

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать.

Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:

R_c = 1 / 2πfC

то есть, чем больше емкость C и чем выше частота тока f — тем ниже сопротивление.

Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания (в розетку). Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Да, она создает дополнительную нагрузку на сеть, но вас, как конечного потребителя, это вряд ли сильно обеспокоит =)

Таким образом, наша схема питания светодиодов от 220В своими руками приобретает следующий вид:

Но! Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех.

Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки (двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.п.) приводит к появлению в сети очень коротких выбросов напряжения. Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.

К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.

Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети (т.е. в тот самый момент, когда напряжение в розетке находится на пике своего значения). Т.к. С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод.

Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения.

Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на 47-100 Ом и мощностью 1 Вт. Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1.

Получается, что схема включения светодиода в сеть 220 вольт должна быть такой:

И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать 300 вольт.

А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго (сутки и более). И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.

Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор (например, на 1 МОм). Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет.

Таким образом, законченная схема подключения светодиода к сети 220В (с учетом всех нюансов и доработок) будет выглядеть так:

Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2, а можно рассчитать самостоятельно.

Вот здесь можно посмотреть, как еще сильнее усовершенствовать данную схему, добавив в нее стабилизатор тока на одном транзисторе и стабилитроне. Это существенно понизит пульсации и продлит срок службы светодиодов.

Расчет гасящего конденсатора для светодиода

Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости (в Фарадах):

C = I / (2πf√(U²_вх — U²_LED)) [Ф],

где I — ток через светодиод, f — частота тока (50 Гц), U_вх — действующее значение напряжения сети (220В), U_LED — напряжение на светодиоде.

Если расчет ведется для небольшого числа последовательно включенных светодиодов, то выражение √(U²_вх — U²_LED) приблизительно равно U_вх, следовательно формулу можно упростить:

C ≈ 3183 ⋅ I_LED / U_вх [мкФ]

а, раз уж мы делаем расчеты под U_вх = 220 вольт, то:

C ≈ 15 ⋅ I_LED [мкФ]

Таким образом, при включении светодиода на напряжение 220 В, на каждые 100 мА тока потребуется примерно 1. 5 мкФ (1500 нФ) емкости.

Кто не в ладах с математикой, заранее посчитанные значения можно взять из таблицы ниже.

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.

C1	15 nF	68 nF	100 nF	150 nF	330 nF	680 nF	1000 nF
I_LED	1 mA	4.5 mA	6.7 mA	10 mA	22 mA	45 mA	67 mA

Немного о самих конденсаторах

В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем. Выглядят так:

Если вкратце, то:

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4 кВ;
X2 – самые распространенные. Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачек до 2.5 кВ;
Y1 – работают при номинальном сетевом напряжении до 250 В и выдерживают импульсное напряжение до 8 кВ;
Y2 – довольно-таки распространенный тип, может быть использован при сетевом напряжении до 250 В и выдерживает импульсы в 5 кВ.

Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630 В).

Сегодня широкое распространение получили китайские «шоколадки» (CL21), но в виду их крайне низкой надежности, очень рекомендую удержаться от соблазна применять их в своих схемах. Особенно в качестве балластных конденсаторов.

Внимание! Полярные конденсаторы ни в коем случае нельзя использовать в качестве балластных!

Итак, мы рассмотрели, как подключать светодиод к 220В (схемы и их расчет). Все приведенные в данной статье примеры хорошо подходят для одного или нескольких маломощных светодиодов, но совершенно нецелесообразны для мощных светильников, например, ламп или прожекторов — для них лучше использовать полноценные схемы, которые называются драйверами.

Led Определение и значение | Dictionary.com

Основные определения
Викторина
Связанный контент
Примеры
Британский
Научный

Показывает уровень сложности слова.

[ led ]

/ lɛd /

Сохранить это слово!

См. синонимы слова led на сайте Thesaurus.com

Показывает уровень обучения в зависимости от сложности слова.

глагол

простое прошедшее время и причастие прошедшего времени свинца ¹ .

ВИКТОРИНА

Сыграем ли мы в «ДОЛЖЕН» ПРОТИВ. «ДОЛЖЕН» ВЫЗОВ?

Должны ли вы пройти этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма используется для указания обязательства или обязанности кого-либо?

ДРУГИЕ СЛОВА ОТ СЛОВА led

un·led, прилагательноеwell-led, прилагательное

СЛОВА, КОТОРЫЕ МОЖНО СПУТАТЬ С led

lead, led

Слова рядом led

лекция, лектор, лекция, Lecuona, lecythus, led, Leda, Leda and the swan, Ledbetter, LED display, lede

Другие определения слова led (2 из 2)

LED

[el-ee-dee, led]

/ ˈɛlˌiˈdi, lɛd /

сущ. и т.д.

СЛОВА, КОТОРЫЕ МОГУТ СПУТАТЬСЯ С LED

LCD, LED

Слова, связанные со словом

управлял, командовал, проводил, направлял, вел, руководил, осваивал, надзирал, пилотировал, подчинял, надзирал, контролировал, соблазнял, побуждал , повлияли, заманили, заманили, мотивировали, соблазнили, уговорили

Как использовать слово led в предложении

Стоимость обоих видов за последнее десятилетие снизилась беспрецедентными темпами, а энергоэффективные технологии, такие как светодиодное освещение, также расширились.
Как новая солнечная и осветительная технология может способствовать преобразованию возобновляемой энергии|Сэм Стрэнкс|3 сентября 2020 г.|Singularity Hub реально заменить традиционное освещение в достаточно короткие сроки.
Как новая солнечная и осветительная технология может способствовать преобразованию возобновляемых источников энергии|Сэм Странкс|3 сентября 2020 г. |Singularity Hub
Этот ток может питать небольшую электронику, такую как часы или светодиодные фонари.
Вот летняя наука, которую вы, возможно, пропустили|Джанет Ралофф|1 сентября 2020 г.|Новости науки для студентов
Легко заряжайте эти 200 светодиодных фонарей с помощью подключаемого модуля USB, который можно подключить к ноутбуку или ноутбуку. внешний аккумулятор.
Мерцающие огни, которые мгновенно поднимают настроение в вашем доме|Команда PopSci Commerce|27 августа 2020 г.|Popular-Science

Настройте один из десяти различных режимов яркости с помощью этих 300 светодиодных ламп, создающих нужное настроение.
Мерцающие огни, которые мгновенно поднимают настроение в вашем доме|Команда PopSci Commerce|27 августа 2020 г.|Popular-Science
Затем они столкнулись с полицейским патрулем на горных велосипедах, что снова привело к новой стрельбе, без пострадавших.
Полицейская охота на подозреваемых в резне в Париже|Трейси Макниколл, Кристофер Дики|7 января 2015 г. |DAILY BEAST
Семьдесят два взрослых в возрасте от 18 до 50 лет участвуют в испытании, проводимом педиатрическим отделением Оксфорда.
Гонка за вакциной против лихорадки Эбола|Эбби Хэгладж|7 января 2015 г.|DAILY BEAST
Итак, я свернул за угол к началу лесовозной дороги, которая вела обратно к месту крушения.
Жестокое путешествие семилетнего выжившего в авиакатастрофе через лес|Джеймс Хигдон|7 января 2015 г.|DAILY BEAST
Среди советников во главе с Сулеймани был не кто иной, как Тагава.
Что иранские похороны говорят нам о войнах в Ираке|IranWire|6 января 2015|DAILY BEAST
Но все эти нити его личности связаны с заговором, который впервые привел его в Гамбию 23 года.
Темный ветеран США, который пытался свергнуть страну|Джейкоб Сигел|6 января 2015 г.|DAILY BEAST
Его рвение привело его к иностранцам в качестве миссионера; побывав в Богемии, он пошел к полякам, которыми был убит.
Книга истории и хронологии на каждый день|Джоэл Манселл
Они бок о бок бежали через двор к крытой лестнице, ведущей в типографию.
Хильда Лессуэйс|Арнольд Беннетт
Я повернулась, сунула свою сумочку на колени ближайшему и с легким сердцем повела даму обратно в отель.
Эдинбургский журнал Блэквуда, том 60, № 372, октябрь 1846 г.|Разное
Если он не дал мне его, я взял его, опасаясь, что меня не заставят сделать что-то плохое из-за его отсутствия. .
Книга анекдотов и бюджет веселья;|Разное
Это привело к тому, что она рисовала портреты различных членов королевской семьи, когда еще была ученицей Де Зичиса.
Женщины в изобразительном искусстве, седьмой век до н.э. to the Twentieth Century A.D.|Клара Эрскин Клемент0017
Определения слова led в британском словаре (2 из 2)
LED
/ electronics /
сокращение от
light-emimitting диод
Collins English Dictionary — Complete & Unabridged Digital 2012 © William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins Publishers 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012

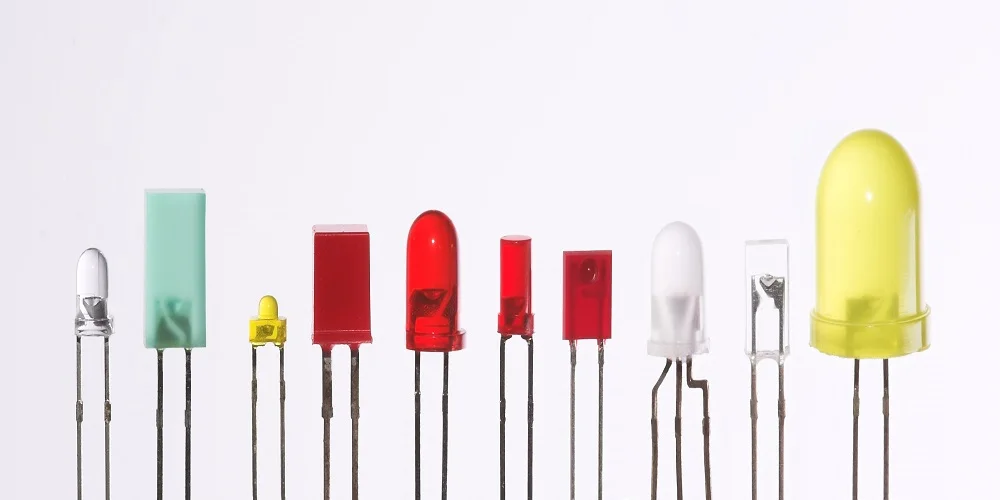

Научные определения для светодиодов
Светодиод
[ĕlē-dē′, lĕd]
0
Электронное полупроводниковое устройство, излучающее свет при прохождении через него электрического тока. Они значительно эффективнее ламп накаливания и редко перегорают. Светодиоды используются во многих приложениях, таких как видеодисплеи с плоским экраном, и все чаще в качестве обычных источников света. См. также полупроводниковый лазер.
Научный словарь American Heritage® Авторские права © 2011. Опубликовано издательством Houghton Mifflin Harcourt Publishing Company. Все права защищены.

Купить маленькие светодиодные фонари и фонарики на батарейках
Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше
Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше
Светодиодные миниатюрные фонари Провод, переключатель и многое другое Литые полицейские огни Программное обеспечение для моделирования поездов Мини светодиодные фонари Схемы
Мы любим проводить время с нашими хобби, и мы хотим, чтобы наши клиенты испытывали такую же радость при использовании наших светодиодных фонарей премиум-класса с питанием от аккумуляторов. От радиоуправляемых вертолетов до моделей поездов — на сайте Evan Designs вы найдете лучшие светодиодные фонари для хобби.

Вы ищете новый переключатель для простого управления светодиодными фонарями с батарейным питанием? Или вы могли бы извлечь выгоду из использования адаптера питания? Вы пришли в нужное место. У нас есть лучшие компоненты и аксессуары для электропроводки, чтобы легко модифицировать ваши фары, чтобы полностью осветить вашу модель.
Готовы ли вы придать своей модели полицейской машины дополнительный реалистичный эффект с помощью крошечных светодиодов? Наш выбор фонарей для литых полицейских машин включает светодиоды для сирен и фар. Кроме того, мы предлагаем микросветодиоды для игровых автоматов и пожарных машин.
Эван Дизайнс

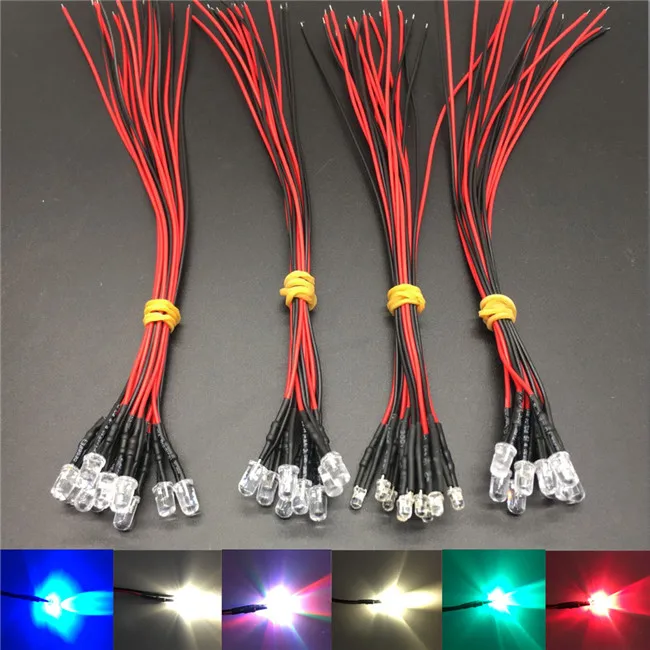

Светодиоды для хобби
Светодиоды Hobby для ваших проектов. Действительно прост в использовании. Готов идти! Правильные светодиодные фонари для моделей могут вывести ваш проект на новый уровень.
Вы можете быть уверены, что миниатюрные фонари для моделей от Evan Designs проверены и протестированы на предмет высочайшего качества.
Купить светодиоды для хобби
Эван Дизайн
Провод, переключатель и многое другое
Расходные материалы для светодиодов: потому что они не загорятся сами по себе! В Evan Designs мы считаем, что каждый проект, над которым вы работаете, заслуживает высочайшего качества продукции. Независимо от того, работаете ли вы с крупным макетом поезда или миниатюрной моделью, вы всегда можете рассчитывать на наши поставки светодиодного освещения.
Магазин светодиодных материалов
Эван Дизайнс
Фары и сирены для литья под давлением

Получите литые полицейские фонари! Ни одна литая полицейская машина не обходится без фар и фирменного звука полицейской сирены! У нас есть все, что вам нужно, чтобы осветить и озвучить вашу пожарную машину, полицейскую машину и другие литые модели.
Товары для литья под давлением
В Evan Designs мы стремимся снабжать любителей со всего мира обычными и маленькими светодиодными фонарями для различных забавных и интересных проектов. Если вы ищете крошечные светодиодные фонари для литых полицейских машин, диорамное освещение или фонари для моделей поездов, наш выбор ярких лампочек и аксессуаров вдохнет жизнь в ваше ремесло. Просмотрите нашу коллекцию мини-светодиодных фонарей для моделей, чтобы начать!
светодиода для Хэллоуина и проектов ужасов
01 октября 2022 г. by Brynna Jamison
Хэллоуин не за горами, и это один из самых популярных праздников среди любителей и модельеров. Если ваша цель состоит в том, чтобы добавить жуткое зеленое свечение в сцену с гоблинами, использовать оранжевый цвет, чтобы осветить тыкву, или занять первое место в конкурсе, добавив свет в свой костюм, здесь, в Evan Designs, мы предоставим вам идеальный мини-светодиоды и варианты питания от батарей. В этом сообщении блога мы рассмотрим некоторые общие рекомендации по набору светодиодных светильников для Хэллоуина, а также поделимся некоторыми из наших любимых творений клиентов на тему ужасов для вашего Хэллоуина…
Читать далее →
Последние сообщения
Спецификация светодиодного освещения и источника питания
25 апреля 2022 г.
Освещение моделей Gundam со светодиодами Evan Designs
11 апреля 2022 г. by Brynna Jamison
Освещение книжных уголков со светодиодной подсветкой
3 марта 2022 г. by Brynna Jamison
Светодиоды и лампы накаливания
17 февраля 2022 г. , Бринна Джеймисон
Краткая история светодиодных фонарей
5 января 2022 г. , Бринна Джеймисон
Где я могу купить микро-, мини- или другие маленькие светодиодные фонари?
Более 10 лет компания Evan Designs зарекомендовала себя как опытный поставщик всех видов светодиодных светильников с батарейным питанием. Наши светодиодные светильники для хобби индивидуально тестируются, проверяются на качество и готовы к использованию в вашем проекте. Если вы готовы приобрести новые светодиоды и у вас есть какие-либо вопросы, свяжитесь с нами сегодня, и мы будем рады вам помочь.
Свяжитесь с нами
Как это работает, цвета, преимущества и риски
Обзор
Что такое светодиодная светотерапия?
Светодиодная (светоизлучающая диодная) светотерапия — это неинвазивная процедура, которая проникает в слои кожи для ее улучшения.
В 1990-х годах НАСА начало изучать влияние светодиодов на ускорение заживления ран у космонавтов, помогая клеткам и тканям расти.
Сегодня дерматологи и косметологи обычно используют светодиодную терапию для лечения ряда кожных заболеваний. Специалисты по коже часто используют светодиодную терапию вместе с другими процедурами, такими как кремы, мази и уход за лицом, чтобы дать вам наилучшие результаты.
Вы также можете купить ряд домашних устройств, использующих светодиодную светотерапию, включая светодиодные маски.
Что делает светодиодная светотерапия?
Светодиодная светотерапия помогает лечить различные кожные заболевания и состояния, в том числе:
- Экзему.
- Выпадение волос.
- Акне легкой и средней степени тяжести.
- Псориаз.
- Грубые, чешуйчатые, предраковые пятна на коже (актинический кератоз).
- Розацеа.
- Солнечный урон.
- Ранения.
- Морщины.
В некоторых случаях с помощью светодиодной терапии можно лечить мелкий и поверхностный базально-клеточный рак (БКК). BCC, рак кожи, является наиболее распространенным типом рака, поражающим около 3,6 миллионов американцев каждый год.
Существуют ли различные виды светодиодной терапии?
При светодиодной терапии используются различные длины волн, соответствующие разным видимым цветам. Каждый цвет проникает в кожу на разную глубину.
- Синий свет воздействует на самый верхний слой кожи.
- Желтый свет проникает глубже.
- Красный свет глубже проникает в вашу кожу.
- Ближний инфракрасный свет проникает глубже всего.
Различные цвета светодиодов выполняют разные функции. Например, эксперты считают:
- Терапия красным светодиодом может уменьшить воспаление и стимулировать выработку коллагена, белка, отвечающего за молодость кожи, которая уменьшается с возрастом.
- Терапия синим светодиодом может уничтожать вызывающие акне бактерии ( P. acnes ).
Во время лечения специалисты по коже могут использовать комбинацию света для решения конкретной проблемы. Домашние устройства также могут сочетать цвета.
Действительно ли работает светодиодная терапия?
Исследования показывают, что светодиодная светотерапия может помочь уменьшить или улучшить некоторые кожные заболевания и проблемы. Однако, чтобы увидеть улучшение состояния кожи, вам необходимо регулярно проходить процедуры.
Светодиодная терапия в офисе использует более мощные сильные стороны, чем домашние устройства, что делает ее более эффективной. Со светодиодными масками и другими портативными устройствами вы, скорее всего, не увидите впечатляющих омолаживающих или уменьшающих прыщи результатов. Тем не менее, вы можете заметить незначительные улучшения внешнего вида вашей кожи.
Что не лечит светодиодная светотерапия?
Светодиодная светотерапия не помогает при:
- Угревых кистах.
- Черные точки.
- Уайтхеды.
Кроме того, некоторые исследования показали, что терапия синим светом может способствовать старению, вызывая повреждение кожи свободными радикалами.
Сколько времени требуется для начала работы светодиодной светотерапии?
Чтобы увидеть значительные преимущества, вам обычно нужно пройти серию процедур в офисе. Вам может потребоваться лечение каждую неделю в течение месяца. Затем вам могут понадобиться поддерживающие процедуры каждый месяц или каждые несколько месяцев.
Для некоторых домашних устройств также может потребоваться значительное время. Возможно, вам придется использовать устройство два раза в день по 30–60 минут в течение четырех–пяти недель. Другие устройства занимают всего несколько минут в день.
Кому противопоказана светодиодная светотерапия?
Светодиодная светотерапия подходит не всем, включая людей, которые:
- Принимают определенные лекарства, повышающие чувствительность к солнечному свету, такие как изотретиноин и литий.
- Наличие в анамнезе определенных состояний, включая рак кожи и наследственные заболевания глаз.
Детали процедуры
Что происходит перед терапией светодиодным светом?
Перед салонной или домашней процедурой лицо должно быть чистым и без макияжа. В спа-центре или в кабинете дерматолога вы можете пройти дополнительные процедуры перед светодиодной светотерапией, например уход за лицом. Наденьте защитные очки, чтобы защитить глаза от яркого света.
Что происходит во время светодиодной терапии в офисе?
После того, как вы наденете очки, лягте на спину, пока ваш лечащий врач поместит устройство светодиодной светотерапии над вашим лицом. Лежите неподвижно в течение всего лечения, пока устройство работает. Лечение обычно длится около 20 минут.
Светодиодная светотерапия — это неинвазивный и безболезненный метод лечения. Во время лечения вы можете почувствовать некоторое тепло, но не дискомфорт.
Как вы используете домашнее устройство?
Есть несколько приспособлений для дома — от масок до палочек и других ручных изделий. Инструкции различаются в зависимости от приобретаемого вами устройства.
Например, вы можете надевать на лицо несколько светодиодных масок каждый день на несколько минут. С ними можно сидеть прямо или лежать. С ручными устройствами вы можете держать инструмент на расстоянии от 6 до 12 дюймов от лица в течение 10 минут.
Какое бы устройство вы ни выбрали, внимательно следуйте инструкциям.
Что происходит после светодиодной терапии?
После светодиодной терапии в офисе или дома вы можете вернуться к своим обычным делам, за одним исключением: избегайте пребывания на солнце в течение нескольких дней и наносите дополнительный солнцезащитный крем.
Риски/выгоды
Каковы преимущества светодиодной терапии?
Светодиодная терапия может:
- Лечение акне.
- Уменьшение тонких линий.
- Помощь в заживлении ран.
Люди с любым типом и цветом кожи могут использовать светодиодную светотерапию. Светодиодная световая терапия не использует ультрафиолетовый (УФ) свет, поэтому она не вызывает повреждений или ожогов кожи.
Каковы риски светодиодной терапии?
Светодиодная светотерапия — это безопасное и относительно безрисковое лечение. Если вы думаете о покупке маски или устройства для дома, убедитесь, что на них есть пометка «Одобрено FDA» или «Одобрено FDA». Кроме того, наденьте защитные очки, например солнцезащитные очки или защитные очки, и внимательно следуйте инструкциям, чтобы убедиться, что вы правильно используете устройство.
Побочные эффекты светодиодной терапии возникают редко. Если побочные эффекты возникают, они могут включать:
- Повышение воспаления.
- Сыпь.
- Покраснение.
- Боль.
Эксперты предупреждают, что хотя светодиодная терапия кажется безопасной в краткосрочной перспективе, информации о ее безопасности в долгосрочной перспективе меньше.
Как я могу убедиться, что мне подходит светодиодная терапия?
Перед тем, как отправиться в спа-салон для лечения светодиодами или купить устройство для дома, подумайте о консультации с дерматологом. Таким образом, вы можете получить правильный диагноз и лечение вашей проблемы с кожей. Например, то, что выглядит как стареющая кожа с дефектами, на самом деле может быть раком кожи.
Консультация дерматолога также может подтвердить, подходит ли вам светодиодная терапия в офисе или дома.
Восстановление и перспективы
Каково время восстановления после светодиодной светотерапии?
Для светодиодной светотерапии нет периода восстановления. Помимо осторожности с пребыванием на солнце в течение 48 часов после лечения, вы можете вернуться к своему обычному распорядку дня. В отличие от других процедур по уходу за кожей, таких как химический пилинг, он не повреждает кожу.
Когда звонить врачу
Когда мне следует обратиться к поставщику медицинских услуг?
Если вы заметили эти признаки после светодиодной светотерапии, обратитесь к своему лечащему врачу:
- Крапивница.
- Воспаление.
- Боль.
- Сыпь или покраснение.
