Как подключить светодиодные ленты для дома

Как подключить светодиодные ленты для дома

+7 (499) 332-334-10

ДомСтрой » Советы домашнему мастеру

При подключении ленты нужно помнить о технике безопасности, а также следовать правилам и инструкциям от производителей и специалистов. Если вы не владеете навыками работы с электрическими изделиями, то лучше обратиться за помощью к соответствующим специалистам. Главное, при подключении не спутать точку входа и выхода к блоку питания, в ином случае светодиодная лента может перегореть. Также не рекомендуется работать при высоком напряжении электрической сети и притрагиваться к оголенной проводке.

Параметры последовательного подключения светодиодной ленты

Важные аспекты при подключении

Специалисты не советуют подключать больше пяти метров подобной ленты последовательно. Данное требование обуславливается тем, что яркость свечения ленты будет снижеа при таком подключении. Также это увеличит перегрузку электрической сети, что уменьшит срок эксплуатации светодиодной ленты.

В обязательном порядке продавцы должны выдавать гарантию на изделие. Чтобы проверить работоспособность ленты, рекомендуется ее подсоединить к блоку питания на сутки.

Основные правила подключения

После покупки светодиодной ленты важно знать и придерживаться определенных правил:

  • Не рекомендуется изделие гнуть, мять и поддавать разного рода воздействию, что может нарушить контакты в ленте.
  • При соединении отдельных кусков ленты важно следить за целостностью дорожек, которые проводят ток. Они располагаются на монтажной плате, в противном случае изделие будет светиться отдельными участками.
  • Для соединения и подключения рекомендуется применять пайку, что является надежным способом соединения деталей, которые не перегорят при высокой мощности.
  • Перед подключением обратите внимание на соответствие нагрузки блока питания к светодиодной ленте.
  • При монтаже нужно следовать особенностям защищенности ленты от пыли и влаги, что описано в инструкции к изделию.
  • Важно помнить, что статическое электричество может повлиять на работу светодиодной ленты.

Схема подключения светодиодной ленты своими руками

Как подключить ленту для дома: подробная инструкция

Для подключения светодиодной ленты необходимо купить дополнительные детали: блок питания, диммер или RGB-контроллер. Перед поклейкой ленты надо ее спаять и скрепить с диммером или блоком питания в зависимости от предназначения изделия. Далее нужно проверить работоспособность светодиодной ленты, после чего изделие можно приклеить с применением клея или герметика.

Все работы имеют такую последовательность:

  1. Подготовить поверхность к прикреплению ленты. Рекомендуется изделие, мощность которого составляет более 10 Вт/метр, крепить на специальный профиль из металла или подложку из алюминия. Поверхность для установки должна быть целостной, чистой и обезжиренной, от загрязнений можно избавиться при помощи спирта. Нужно помнить, что при подключении светодиодной ленты, потребуется металлическую поверхность покрыть изоляционными материалами.

  2. Разрезать или спаивать ленту можно только в определенных точках, которые предназначены для этого. Как правило, такие точки располагаются через каждые 2,5 или 10 см изделия. Чтобы соединить детали, рекомендуется соединить отрезки с помощью пайки при температуре 250 градусов. Приблизительная длительность пайки одной части должна составлять около 10 секунд.

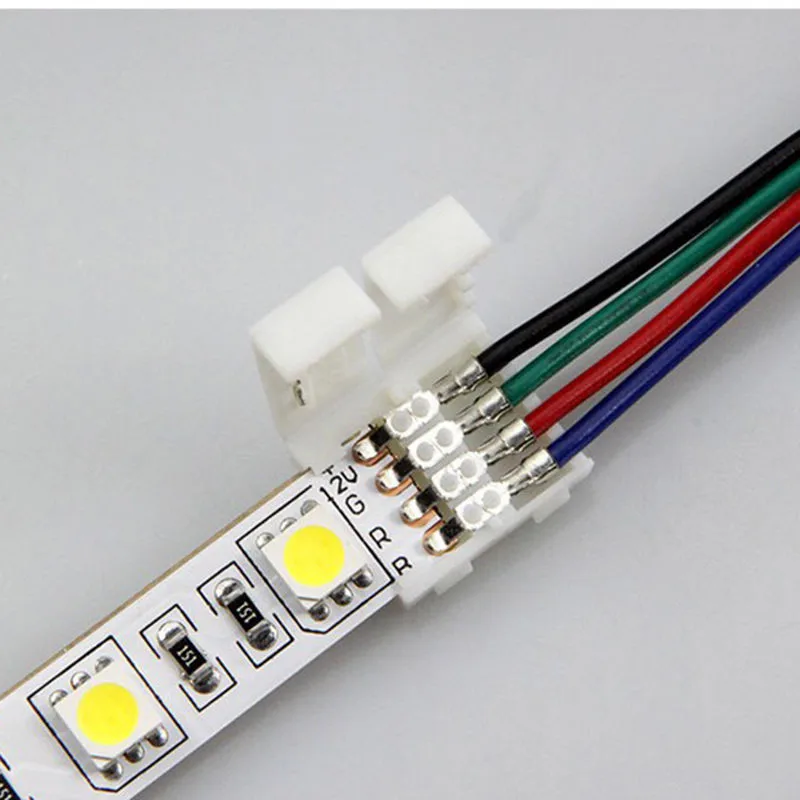

  3. Если вы устанавливаете RGB-ленту, то для ее свечения надо подсоединить контроллер. Способ соединения осуществляется подключением проводков, исходящих от ленты. Всякий провод имеет свое предназначение и подсоединяется соответственно полярности проводов контроллера.
  4. После этого необходимо саму ленту или контроллер, подключенный к ней, присоединить к блоку питания. Главное, при фиксации элементов проследить за соответствием плюса и минуса. Провода прикрепляются с помощью коннекторов. Если в процессе монтажа вы перепутали провода, то это не повлияет на работу светодиодной ленты, достаточно будет поменять их местами.

  5. В последнюю очередь блок питания подключается к электрической сети мощностью в 220V. В таком случае, провод от электросети необходимо подключить к разъемам под маркировкой L+ и N-, которые присутствуют на блоке.

После этого светодиодная лента подключается к электрической сети и проверяется ее работоспособность. Необходимо удостовериться в работе контроллера, который регулирует переключение подсветки. После проверки можно приклеивать ленту к поверхности, при этом нужно следить, чтобы изделие не изгибалось и не переламывалось. Допустимая точка изгиба может составлять до 20 мм, но не больше, чтобы не повредить проводящие дорожки. На светодиодных лентах имеется специальная клейкая область, с помощью которой нетрудно провести монтаж изделия.

Светодиодную ленту подсоединить несложно, главное – придерживаться техники безопасности и следовать инструкции производителя. В данной статье были рассмотрены все аспекты и правила подключения светодиодной ленты, с которыми можно наглядно ознакомиться по ссылке на видео:

Несколько способов подключить электричество от столба к участку

Для создания комфортных условий в загородном доме или на дачном участке важно провести электричество. Есть 2 способа подключения: протянуть провода от ЛЭП столба, на котором Ленэнерго обустроило счетчик (сплит-систему), по воздуху через дополнительную опору, либо провести их непосредственно к дому, бытовке, гаражу или трубостойке. Делать выбор следует из обстоятельств, имеющихся возможностей, экономической выгоды, долговечности и эстетичности.

Где купить межкомнатные двери — выбираем магазин в Минске

Посещение фирменного магазина Velldoris — лучший способ оперативно решить задачу, где купить межкомнатные двери в Минске. Наш холдинг является крупнейшим российским производителем, предлагающим по конкурентным ценам сертифицированную продукцию, изготовленную согласно международным стандартам, в числе которых Технические регламенты ТС.

Как подключить светодиодную ленту 220 вольт.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:



  • заглушка
    • коннектор-вилка

    • Преимущества

      Какие же преимущества имеет светодиодная лента 220В?

      1Как уже было сказано выше, она не требует блока питания.

      Отсюда выходит существенная экономия общих затрат.

    • 2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.

      Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

      Она сразу может идти в катушках протяженностью по 50-100 метров.

      То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

      Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

      Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

      3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.

      Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

      4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.

      Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

      то для 220В можно выбирать и меньшие сечения.

      Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.



      Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

  • Недостатки

    Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

    1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.

    Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи.

    То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

  • Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

    2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.

    В зависимости от типа светодиода ее можно отрезать:



    • по 50см





    • по 1 метру





    • по 2 метра



    То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.



Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук.

Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.

Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

4Светодиодная лента 220В не безопасна.

Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

5Отсутствие самоклеющейся подложки.

Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:



  • сама лента



У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.



  • вилка 220V с диодным мостом-выпрямителем и разъемом на конце
  • заглушка



Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Применение

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.



Как подключить светодиодную ленту Uniel

Использование светодиодов для освещения и подсветки интерьера в виде гибких лент становится все более популярным среди самого широкого круга потребителей.

Одно из преимуществ светодиодов в таком виде — это возможность самостоятельно и оперативно решить проблему комфортного освещения и создать уникальный дизайн в своей квартире или загородном доме.

Давайте разберемся, что нужно знать о подключении светодиодной ленты, чтобы установить ее самостоятельно.

Одноцветные и многоцветные светодиодные ленты

Светодиодная лента Uniel представляет собой гибкую печатную плату с диодами (так называемыми SMD-светодиодами). При производстве светодиодной ленты Uniel используются два типа светодиодов, это однокристальные светодиоды SMD3528 либо трехкристальные светодиоды SMD5050.

Однокристальные диоды SMD3528, как вы уже поняли, состоят из одного кристалла, конкретной цветовой температуры, и значит, светят одним цветом. Трехкристальные светодиоды SMD5050 содержат, в свою очередь, три кристалла. Это кристаллы либо одинаковой цветовой температуры (тогда это монохромная светодиодная лента), либо трех разных цветов: красного, зеленого и синего (тогда это многоцветная светодиодная RGB-лента).

Степень защиты светодиодной ленты

Что означают индексы защиты IP, указанные на упаковке со светодиодными лентами, IP20 — продукция защищена от воздействия инородных тел среднего размера; защита от влаги отсутствует; IP33 — это защита от инородных тел небольшого размера, а также от капель воды, падающих под углом до 60 градусов к вертикали. IP65 — эта степень защиты подразумевает пыленепроницаемость светодиодной ленты, защиту от водяных струй с любого направления, причем, допускается попадание сильной струи воды. IP67 — пыленепроницаемость; несмотря на то, что это самая высокая степень защиты, постоянная работа в погруженном в воду состоянии не предполагается.

Светодиодную ленту на самоклеящейся основе мы рекомендуем использовать для освещения жилых и общественных помещений, для декоративной подсветки подвесных и натяжных потолков. А также для выделения отдельных элементов в интерьере — от шкафов и ниш до потолков. Влагозащищенные ленты с высокой степенью защиты в силиконовой оболочке (или полиуретановом рукаве) идеально подходят для уличного и ландшафтного освещения, для подсветки фасадов и контуров зданий, освещения уличных витрин, автомобильных частей, разнообразной наружной рекламы, а также декоративных прудов, фонтанов, ванных комнат.

Что касается непосредственно подключения светодиодной ленты, получить отрезки необходимой длины вы легко сможете, разрезав ленту по отметкам, специально изображенным на её поверхности. Подклеивать под светодиодную ленту какую-либо подложку или основу нет необходимости. Лента на самоклеящейся основе вообще не требует никаких дополнительных усилий для закрепления на поверхности — просто снимите защитный слой и приклейте ленту в нужное место. Влагозащищенные ленты удобно закреплять с помощью специальных пластиковых скоб-креплений. Обратите внимание, что закреплять отрезки ленты на поверхности необходимо в самом конце установки, уже после того, как вы собрали ленты вместе и подключили источник питания.

Как выбрать источник питания Uniel

Установка светодиодной ленты Uniel производится с помощью источника питания, так как ленты рассчитаны на работу от постоянного тока при напряжении 12 или 24 В (это обеспечивает значительную экономию электричества, а также безопасную работу светодиодов непосредственно возле воды и легковоспламеняющихся предметов). Для установки многоцветных светодиодных RGB-лент необходим свой специальный источник питания — трехканальный контроллер Uniel (поставляется в комплекте). Подбирать источник питания нужно исходя из мощности светодиодной ленты и её метража. Умножьте показатель количества Вт/м с упаковки светодиодной ленты на длину всех её отрезков и добавьте запас в 25%, — это и будет требуемая мощность для источника питания.

Источник питания для светодиодной ленты

Выбор источника питания — особенно ответственный момент, поскольку именно от качества питания напрямую зависит качество работы, а также срок службы светодиодных лент. Помните, перепады и скачки напряжения чрезвычайно плохо влияют на работу светодиодов, поэтому для их работы очень важно обеспечить стабильный диапазон рабочего напряжения. Кроме того, источники питания позволяют достичь долговечной работы светодиодов без вредного для человеческого глаза мерцания света.


Схемы подключения светодиодных лент:



Аксессуары для светодиодных лент

Установку светодиодных лент существенно облегчат аксессуары, специально предназначенные для герметичной защиты обрезанных концов лент, для соединения лент с источниками питания и между собой (если вы хотите обойтись без пайки вручную), а также для фиксации лент на поверхности. Вы можете использовать заглушки, чтобы защитить обрезанный край ленты; коннекторы и клеммы — для жесткой или гибкой сцепки отрезков ленты между собой или с блоком питания; крепления для фиксации ленты на поверхности.

LED-контроллеры с пультом дистанционного управления

Кроме источников питания, для эффектного светодиодного освещения вам понадобятся и специальные источники питания, так называемые контроллеры. Они позволяют управлять светодиодным освещением с помощью дистанционного пульта управления. Существует три типа контроллеров. Контроллеры ULC-R21-RGB предназначены для управления многоцветными лентами RGB. Эти устройства обеспечивают смешение трех основных цветов светодиода (красного, зеленого, синего) в различных пропорциях, что позволяет получать большое количество оттенков освещения. В RGB-контроллере 15 предустановленных программ, которые позволяют менять цветовую гамму источника света. Также возможен ручной режим выбора цветов и оттенков с помощью сенсорного кольца.  Светодиодные контроллеры ULC-R22-DIM регулируют яркость одноцветных лент, имеют 8 уровней регулировки яркости светового потока. Наконец, контроллеры ULC-R23-CTB, которые управляют мультибелыми источниками света. С их помощью можно регулировать как яркость светового потока, так и смену цветовой температуры.

Светодиодные ленты «Готовые решения»

Для тех потребителей, кто не имеет возможности разбираться с тонкостями подключения светодиодных лент, существует отличный выход из положения » светодиодные ленты «Готовые решения». Они не требуют приобретения никакого дополнительного оборудования для подключения, так как оно уже входит в комплект (катушка ленты 5 м). Лента представлена в широкой цветовой гамме: теплый белый свет (3 000 К), дневной свет (6 500 К), синий, зеленый, красный, желтый цвета, RGB ; и имеет две степени защиты: IP20 и IP54. Светодиодные ленты RGB поставляются в комплекте с контроллером, источником питания и пультом ДУ. Вам только останется включить набор «Готовые решения» в розетку! Светодиодные ленты Uniel — это идеальное решение, если вам нужна эффектная, приятная глазу подсветка в квартире, жилом доме или на придомовой территории.

Светодиодные ленты Uniel просто и удобно монтировать. Гибкость, клеевая основа и возможность деления ленты на отрезки существенно упрощают ее монтаж и позволяют реализовывать любые световые решения. Светодиодные ленты экологически безопасны, не содержат тяжелых металлов и не требуют специальной утилизации, а значит, вы сможете использовать их в любых жилых помещениях, в том числе в спальне и в детской.
