Как подключить светодиодные ленты (схема прилагается)

Светодиодные ленты становятся все более популярными в самых разных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

1 Падение напряжения

2 Параллельное соединение

3 ШИМ-усилитель

4 Как подключить одноцветную светодиодную ленту

5 Как подключить перестраиваемую белую светодиодную ленту

6 Как подключить светодиодную ленту RGB

7 Как подключить светодиодную ленту RGBW

8 Как подключить светодиодную ленту RGBCCT

9 Как подключить адресную светодиодную ленту

10 Часто задаваемые вопросы

11 Заключение

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода будут потреблять напряжение, в результате чего часть светодиодной ленты рядом с источником питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Дополнительную информацию о падении напряжения см. Что такое падение напряжения на светодиодной ленте?

Параллельное соединение

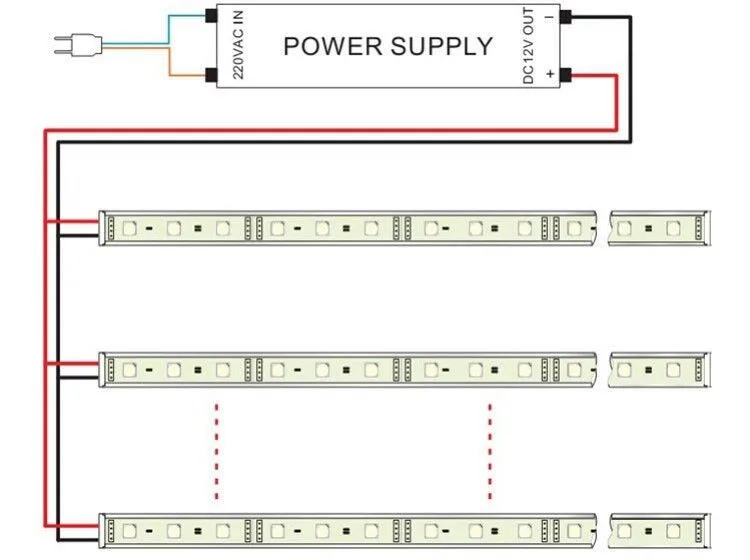

Наиболее распространенным способом избежать проблем с падением напряжения является параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

параллельное подключение светодиодной ленты

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

светодиодная лента на обоих концах

Быть уверенным НЕ для последовательного подключения нескольких полос к источнику питания, контроллеру или усилителю.

последовательное подключение светодиодной ленты

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветную светодиодную ленту

Одноцветная или монофоническая светодиодная лента является самой простой. Он имеет только два провода и может излучать свет только определенного цвета.

одноцветная светодиодная лента

Выкручивание одноцветных светодиодных лент с недиммируемыми светодиодными драйверами

Наиболее распространена одноцветная светодиодная лента, подключенная к недиммируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

параллельное подключение светодиодной ленты

Www одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0-10 В, симистор и DALI.

Схема подключения диммируемого светодиодного драйвера 0-10В
схема подключения одноцветной светодиодной ленты 0 10v
Схема подключения симисторного диммируемого светодиодного драйвера
схема подключения симистора одноцветной светодиодной ленты
Схема подключения диммируемого светодиодного драйвера DALI
Схема подключения одноцветной светодиодной ленты дали

Скручивание одноцветных светодиодных лент со светодиодными контроллерами

Кроме того, одноцветная светодиодная лента также может быть подключена к контроллеру для регулировки яркости.

Без ШИМ-усилителя

При подключении небольшого количества светодиодных лент с помощью светодиодного контроллера светодиодный усилитель не нужен.

Схема подключения контроллера одноцветной светодиодной ленты без усилителя
С ШИМ-усилителем

Для больших проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент.

Схема подключения контроллера одноцветной светодиодной ленты с усилителем

Скручивание одноцветных светодиодных лент с декодером DMX512

схема подключения декодера dmx512 одноцветной светодиодной ленты

Как подключить перестраиваемую белую светодиодную ленту

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

регулируемая белая светодиодная лента

Скручивание настраиваемых белых светодиодных лент с диммируемыми светодиодными драйверами

В большинстве случаев диммируемые блоки питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет DT8 протокол для поддержки настраиваемых светодиодных лент белого, RGB, RGBW и RGBCCT.

DALI DT8 настраиваемый драйвер белого светодиода
настраиваемый белый dt8 схема подключения дали

Скручивание настраиваемых белых светодиодных лент со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

Без ШИМ-усилителя
подключение настраиваемого белого контроллера без схемы усилителя
С ШИМ-усилителем
подключение настраиваемого белого контроллера со схемой усилителя

Скручивание настраиваемых белых светодиодных лент с декодером DMX512

Как правило, для светодиодных лент с регулируемой цветовой температурой не существует специального декодера DMX512 (выход на 2 канала).

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

схема подключения настраиваемого белого декодера dmx512

Двухпроводная регулируемая белая светодиодная лента

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для двухпроводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белого светодиода.

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Как подключить светодиодную ленту RGB

Светодиодная лента RGB имеет четыре провода, которые являются общим анодом, R, G и B.

Светодиодные полосы RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.

RGB светодиодная лента

Светодиодные ленты Wring RGB с диммируемыми светодиодными драйверами

DALI DT8 RGB светодиодный драйвер
схема подключения светодиодной ленты rgb dali dt8

Светодиодные ленты Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя
подключение контроллера rgb светодиодной ленты без схемы усилителя
С ШИМ-усилителем
Подключение контроллера светодиодной ленты rgb со схемой усилителя

Светодиодные ленты Wring RGB с декодером DMX512

Схема подключения декодера dmx512 светодиодной ленты rgb

Как подключить светодиодную ленту RGBW

светодиодная лента rgbw

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодов DALI DT8 RGBW
Схема подключения светодиодной ленты rgbw dali dt8

Светодиодные ленты Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя
контроллер светодиодной ленты rgbw без усилителя схема подключения
С ШИМ-усилителем
Контроллер светодиодной ленты rgbw со схемой подключения усилителя

Светодиодные ленты Wring RGBW с декодером DMX512

Схема подключения декодера dmx512 светодиодной ленты rgbw

Как подключить светодиодную ленту RGBCCT

светодиодная лента rgbcct

Светодиодные ленты Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодов DALI DT8 RGBW
схема подключения светодиодной ленты rgbcct dali dt8

Светодиодные ленты Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя
rgbcct контроллер светодиодной ленты без усилителя схема подключения
С ШИМ-усилителем
Контроллер светодиодной ленты rgbcct со схемой подключения усилителя

Светодиодные ленты Wring RGBW с декодером DMX512

Схема подключения декодера dmx512 светодиодной ленты rgbcct

Как подключить адресную светодиодную ленту

Индивидуальная адресная светодиодная лента, также называемая цифровой светодиодной лентой, пиксельной светодиодной лентой, волшебной светодиодной лентой или светодиодной лентой цвета мечты, представляет собой светодиодную ленту с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать Полное руководство по адресуемой светодиодной ленте.

Как подключить адресную светодиодную ленту SPI

Компания Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Светодиодная лента с адресацией SPI представляет собой светодиодную ленту, которая напрямую принимает сигналы SPI и изменяет цвет и яркость света в соответствии с сигналом.

адресная светодиодная лента spi
Адресуемые по SPI светодиодные ленты только с каналом данных
адресная светодиодная лента spi с только проводом данных схема подключения
Адресные светодиодные ленты SPI с каналами данных и синхронизации
адресная светодиодная лента spi со схемой подключения проводов данных и часов
Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных
адресная светодиодная лента spi с данными и резервной схемой подключения проводов данных

Как подключить адресную светодиодную ленту DMX512

Компания Адресная светодиодная лента DMX512 представляет собой светодиодную ленту, которая принимает сигналы DMX512 напрямую, без декодера DMX512 и изменяет цвет и яркость света в зависимости от сигнала.

Адресная светодиодная лента dmx512

Прежде чем использовать адресную светодиодную ленту DMX512, вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

схема подключения светодиодной ленты dmx512

Вы можете скачать Схема подключения светодиодной ленты dmx512 PDF версия.

Настройка адреса DMX512

Часто задаваемые вопросы

Светодиод RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания сколько угодно светодиодных лент, но подключать их нужно параллельно и следить, чтобы суммарная мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному источнику питания через разъемы или проводную проводку.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение 12 В или 24 В, поэтому вам нужен источник питания постоянного напряжения 12 В или 24 В.

Нет, трансформаторы нужны только для светодиодных лент с низким входным напряжением. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Заключение

Я считаю, что после прочтения этой статьи у вас уже есть понимание того, как подключать различные виды светодиодных лент.

LEDYi — фабрика, специализирующаяся на производстве высококачественных индивидуальных Светодиодные полосы и светодиодные неоновые огни. Мы были основаны в 2010 году и сейчас имеем современный беспыльный цех площадью более 5,000 квадратных метров, более 200 сотрудников и команду разработчиков из 15 человек.

Если у вас есть вопросы, мы всегда здесь, чтобы помочь вам.

Посмотреть больше продуктов >>

  • LinkedIn
  • Facebook
  • Twitter
  • Больше

Подключение светодиодной ленты, схемы и способы подключения

В предыдущих статьях рассказывалось о применении светодиодных лет и выборе блока питания. Подключение светодиодной ленты своими руками также не представляет больших трудностей.

Устройство светодиодной ленты

Светодиодная лента представляет собой гибкую полоску, вдоль которой расположены две или четыре медные полоски, между которыми припаяны светодиоды серии SMD и токоограничивающие сопротивления. Каждые три диода расположены контактные площадки для подключения проводов и нарисована линия, по которой полоску можно разрезать. Иногда эта линия также отмечена нарисованными ножницами. Длина ленты может достигать 5 метров. В зависимости от исполнения лента может быть с одной или двух сторон покрыта силиконом, который необходимо удалить в месте подключения.

Схемы подключения светодиодных лент

Есть разные схемы подключение нескольких светодиодных лент и о них рассказывает эта статья. Его можно производить разными способами:

  • Последовательное — подключение светодиодной ленты с двух сторон. При этом к концу одного отрезка подключается начало следующего. Так соединяются отрезки ленты небольшой длины, оставшиеся от прокладки в других местах или в тех случаях, если требуется повернуть ленту под углом 90 градусов. Этим способом также соединяют отрезки светодиодных лент при ремонте. Ленты длиннее 5 метров так соединять нельзя из-за повышенного нагрева токопроводящих полосок внутри ленты и падения напряжения и светимости к концу.
  • параллельное подключение светодиодной ленты. При этом каждая лента подключается к блоку питания отдельным проводом. Один из вариантов этой схемы — магистральное. При этом толстым проводом прокладывается магистраль 12V, а к ней тонкими проводами подключаются отрезки ленты нужной длины.
  • независимое. В этом случае каждая лента подключается к своему блоку питания.

Подключение RGB-ленты с помощью контроллера

Контроллеры бывают разных видов:

  • обычные — самые дешёвые. Прячутся в витрине для подсветки или крепятся на стене. Могут иметь пульт или сенсорную панель
  • с инфракрасным пультом дистанционного управления. Этот пульт, как на телевизоре, управляет устройством в пределах прямой видимости.
  • с радиопультом. Работают на расстоянии, даже из соседней комнаты. Имеют все функции остальных пультов, не намного дороже, но при утере пульта необходимо менять сам контроллер.
  • с WI-FI. Самые дорогие, но позволяют управлять с помощью смартфона. Подключаются к системе «умный дом».

Лента с контроллером типа «бегущий огонь» подключается аналогично обычной RGB-ленте. Главное отличие заключается в том, что в ленте типа «бегущий огонь» каждый светодиод управляется отдельным чипом.

Независимо от типа, необходимо правильно выбрать мощность. Недостаточная мощность приведет к быстрому выходу контроллера из строя, а слишком мощный стоит дороже необходимого.

Выбор провода

Перед тем, как подключить светодиодную ленту в квартире или доме, необходимо выбрать провод. Если блок питания или контроллер расположен рядом с лентой, то провод выбирается по допустимому нагреву, сечением 0,5мм при мощности до 100Вт, 0,75мм до 140Вт и 1мм до 150Вт. Если лента на напряжение 24V, то мощность увеличивается в 2 раза.

Кроме этого, необходимо учесть падение напряжения в длинных проводах. Если произвести подключение светодиодной ленты к блоку питания слишком тонким и длинным проводом, то к ленте дойдет не 12V, а 10 или 8. Эти данные можно взять из таблицы, где на пересечении мощности и длины провода указано необходимое сечение.

Как запитать светодиодную ленту

Провода к светодиодной ленте подключаются при помощи пайки или специальными коннекторами.

Подключение светодиодной ленты с помощью пайки

Пайка является более надежным и экономичным способом, хотя и более трудоемким. В местах разреза есть специальные площадки для подсоединения светодиодной ленты, к которым припаивается провод. Сечение провода выбирается по нагреву, 0,5-1мм. Если для предотвращения потерь напряжения нужен провод большего сечения, то к его концу подключают тонкий провод длиной 10-15см.

Для того, что бы припаять провода, нужны паяльник мощностью не более 25Вт, оловянный припой и канифоль. Паяльник мощностью более 25Вт перегреет контактные площадки на ленте, что приведет к отклеиванию их от основания. А если вместо канифоли взять ортофосфорную кислоту, то остатки кислоты могут замкнуть места пайки между собой или разрушить провода под изоляцией.

Процесс пайки можно разделить на этапы:

  1. отрезать кусок ленты необходимой длины;
  2. с конца ленты снять силиконовую изоляцию. Это нужно сделать очень аккуратно. Если на контактных площадках останутся следы изоляции, то это очень усложнит процесс пайки, а слишком большое усилие может их повредить. В этом случае придется укоротить ленту на три светодиода и начинать все с начала;
  3. залудить контактные площадки и провода;
  4. припаять провода;
  5. на место пайки надеть кусочек термоусадочной трубки и нагреть его строительным феном. Если припаиваемый провод уже присоединен к другому, более длинному проводу или к другой светодиодной ленте, то термоусадочную трубку одевают ДО пайки.



Подключение с помощью коннектора

Кроме пайки, возможен вариант с использованием специальных коннекторов. Они производятся на два провода, для монохромных лент и на четыре, для RGB-лент. По форме бывают для дальнейшего подключения к проводам и для соединения лент между собой. Такие коннекторы, в зависимости от формы позволяют изгибать место соединения, соединяют ленты встык или под прямым углом.

Соединение помощью коннектора менее надежно, чем пайка, поскольку контакты могут окисляться и дороже. Однако если нужно подсоединить много отрезков ленты, то пайка займет очень много времени, а если нужно подключить участок в труднодоступном месте или заменить поврежденный участок, то коннектор остается единственным выходом.

Для подключения с помощью коннектора конец светодиодной ленты тщательно очищают от изоляции сверху и снизу, вставляют в коннектор и закрывают крышку.



Ремонт светодиодной ленты

Светодиодные ленты выходят из строя очень редко, но иногда такое случается. Если не горит вся лента, то, скорее всего, неисправен блок питания или утерян контакт в проводах или на подключении, например, отпала пайка. При механическом повреждении гаснут светодиоды, расположенные после места повреждения. В случае если гаснет одна секция с тремя светодиодами или механическом повреждении, ремонт заключается в замене поврежденного участка. Соединение производят коннекторами, предназначенными для соединения ленты встык или пайкой короткими отрезками проводов. До сращивания на ленту надевают кусочек термоусадочной трубки, который одевают на оба места пайки одновременно и прогревают строительным феном.

Светодиодная лента очень широко применяется в интерьере. И если вы хотите, чтобы она служила долго и украшала ваш дом, то нужно правильно её выбрать  и подобрать подходящий блок питания.

Почему люди не подключают светодиодные ленты параллельно, а не используют усилители?

На самом деле, люди постоянно подключают светодиодные ленты RGB параллельно. На самом деле, просто используя светодиодную ленту RGB, вы подключаете светодиоды параллельно, так как все эти полосы представляют собой просто группу параллельно соединенных светодиодов RGB с их собственными токоограничивающими резисторами (что является важной особенностью, которая позволяет им быть подключенными). безопасно подключен таким образом). Точнее, они, как правило, представляют собой группы из 3 или 5 светодиодов, которые используют набор токоограничивающих резисторов, поэтому вы можете разрезать полоски только на каждом третьем (или любой другой группе) светодиоде. Но каждый разрезаемый «блок» уже подключен параллельно.

Это означает, что электрически нет никакой разницы между параллельным питанием любого количества лент любой произвольной длины и одной гигантской лентой с таким же общим количеством светодиодов. В любом случае они уже подключены параллельно.

Пока ваш блок питания может выдерживать нагрузку, вы можете подключить к нему параллельно светодиодные ленты, и он должен «просто работать».

Я не знаю, почему именно вы думаете, что люди этого не делают, поскольку по моему опыту это делается всякий раз, когда это оправдано.

Я думаю, что основная причина, по которой вы так часто видите ленты, соединенные последовательно и использующие усилители, заключается в том, что часто одним из основных аспектов светодиодных лент является покрываемое расстояние. Если у вас есть 5-метровая светодиодная лента, во многих случаях один конец ленты будет находиться на расстоянии примерно 5 метров или несколько меньше, в зависимости от того, как они используются. Если вам нужно продолжить эту длину за пределы 5 метров, чтобы сделать это параллельно, вам теперь нужно проложить 5 метров дополнительной проводки.

Это может очень быстро выйти из-под контроля. Теперь вам нужно найти способ проложить все эти дополнительные провода, и это может выглядеть не очень красиво и сильно усложняет ситуацию по сравнению с просто последовательно соединенными полосами без каких-либо проводов, за исключением короткой длины и локального источника питания для него. .

Но если у вас есть 3 5-метровые полосы, которые начинаются примерно в одном месте, то в этом случае определенно было бы предпочтительнее соединить их параллельно — и, насколько я знаю, люди делают это, когда позволяет установка и с большим успехом.

Все это строго в контексте обычных, «тупых» светодиодных лент RGB. В случае адресных светодиодных лент все обстоит иначе. Адресные светодиодные ленты питаются параллельно, но у них подключена последовательная шина данных, так что каждый светодиод имеет вход и выход, и они передают сигнал от одного светодиода к другому, почти как пожарная команда, только вместо воды , его биты.

Вы по-прежнему можете питать адресные полосы параллельно, но вы должны подключить третий провод данных в серии , чтобы сохранить полную функциональность. Опять же, это может быстро стать проблемой из-за дополнительной проводки.

В качестве альтернативы, если вы не возражаете против того, что каждая адресуемая полоса будет иметь идентичное поведение и показывать точно такой же шаблон, как и другие полосы, подключенные параллельно, вы можете подключить линию данных параллельно, как и соединения питания. Однако, если вы сделаете это, вы потеряете способность управлять полосами независимо друг от друга. Они всегда будут отражать другие полоски (при условии, что они одинаковой длины).

Примечание: Вы должны соблюдать одни и те же рекомендации по резке светодиодных лент независимо от того, как они будут подключены. Разрезайте только там, где полоска указывает на то, что ее можно разрезать. Это гарантирует, что каждая группа светодиодов имеет токоограничивающие резисторы.

Параллельное соединение светодиодных лент разной длины

Задавать вопрос

спросил

Изменено 5 лет, 6 месяцев назад

Просмотрено 4к раз

\$\начало группы\$

Я планирую осветить часть дома, используя стандартные светодиодные ленты 5050.

Однако все примеры параллельного соединения, которые я видел, имеют полосы одинаковой длины. Я планировал иметь несколько полос разной длины, например, полосу длиной 6 м и несколько полос по 1 метру, подключенных параллельно к одному и тому же источнику питания.

Мои ограниченные (и очень ржавые) знания в области ЭЭ говорят мне, что это, вероятно, плохая идея. Я просто хотел перепроверить здесь, чтобы убедиться, что то, что я хотел бы сделать, действительно жизнеспособно (без дополнительных схем или компонентов).

  • светодиодная лента

\$\конечная группа\$

3

\$\начало группы\$

Светодиодные ленты со встроенными резисторами предназначены для резки в определенных местах при сохранении того же напряжения; все, что изменилось, — это текущее требование, поскольку теперь стало меньше параллельных подсхем.
