Типы цоколей светодиодных ламп . Электропара

Типы цоколей светодиодных ламп

При выборе светодиодной лампы необходимо обратить внимание на ее технические характеристики, в том числе и на цоколь. Информация о типе цоколя обычно расположена на упаковке лампы, либо непосредственно на колбе. В этой статье мы расскажем о самых распространенных видах цоколей и назначении таких ламп.

Расшифровка маркировки цоколя

Даже при беглом осмотре любого светильника бросается в глаза его патрон – та часть, в которую устанавливается цоколь лампы. Самый известный патрон – под лампу с цоколем E27, представляет собой короткую трубку с винтовой резьбой внутри для вкручивания лампы. Существует еще одна разновидность стандартного цоколя под лампы-миньоны E14, от вышеуказанного отличается диаметром. Итак, подробнее о типах цоколей.

Первая буква в маркировке означает тип цоколя, например, E. Букв может быть более одной, например, у цоколя GU. Далее следует цифровое значение, обозначающее либо диаметр цоколя, либо расстояние между штырьками: например, E27 (число означает диаметр в мм).



XXYYz — где XX одна или две заглавные латинские буквы обозначающие тип и подтип цоколя лампы, YY — это число, указывающее на диаметр соединительной части цоколя или на расстояние между контактными штырьками цоколя, z — строчная буква указывает на число контактных пластин, гибких соединений или штырьков в цоколе. После цифр может находится еще одна буква, строчная, она означает количество контактов – например, лампа с цоколем S14s имеет один контакт. Рассмотрим первую букву, отвечающую за тип цоколя:

E – классический винтовой цоколь. Такие светодиодные лампы подходят для замены устаревших ламп накаливания, подходят к обычным светильникам.

G – штырьковый цоколь. Наиболее часто лампы с цоколем G используются при замене галогенных ламп.

B – штифтовой цоколь, или, байонет. Это усовершенствованный резьбовой цоколь, такие лампы применяются в автомобильном освещении.

P – фокусирующий цоколь. Светодиодные лампы с этим цоколем предназначены для специального освещения авто, в проекторах.

Цифры после буквы означают диаметр, а последняя буква количество контактов.

Менее распространены цоколи R (с утопленным контактом) и S (софитные).

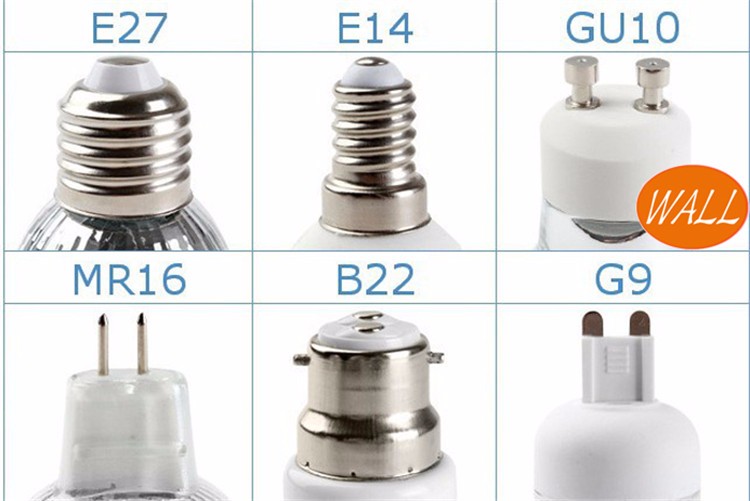

Самые популярные цоколи светодиодных ламп

E27 – это самый популярный тип цоколя для светодиодных ламп, диаметром 27 мм. Такие лампы используются повсеместно: в бытовом, офисном, промышленном освещении. Лампы с этим цоколем могут иметь разную форму (шар, груша), а мощность может достигать 40 Вт (аналог лампы накаливания 400 вт).
E14 – также широко распространены, имеют диаметр резьбовой части 14 мм. Эти лампы отличаются меньшим размером, имеют форму шара или свечи. Особой популярностью пользуются лампы «свеча на ветру», они прекрасно подходят для открытых светильников. Мощность до 9 Вт (в пересчете на лампу Эдиссона это почти 90 Вт). В быту такие лампы называют миньонами.
GU10 – штырьковый цоколь, с расстоянием 10 мм между штырьками. Если штырьков более двух, числовое значение означает диаметр круга, на котором расположены штырьки. Основное использование – бытовое освещение, этот тип ламп широко востребован в точечном освещении.
G4 – штырьковый цоколь, с расстоянием 4 мм между штырьками. Это миниатюрные капсульные лампы для точечной подсветки, которые имеют явные преимущества перед сильно нагревающимися галогенками.
GU5.3 – также цоколь со штырьковым креплением, расстояние между контактами 5,3 мм. Это небольшие лампы с расширяющейся к низу колбой, что обеспечивает широкий угол освещения. Используются для общего и акцентного освещения, декоративной подсветки: в ванных комнатах, мебели, натяжных потолках, витринах. Рабочее напряжение 12В – 220В.
GX53 и GX70 – лампы-таблетки, оптимальные для установки в натяжные и подвесные потолки. Этот вид ламп можно  также использовать для монтажа в мебельные конструкции, поскольку они практически не нагреваются.

Светодиодные лампы это оптимальный выбор для современного экономичного освещения. Они используются вместо старых ламп, которые не могут сравниться по характеристикам со светодиодами. Например, светодиодные лампочки излучают минимальное количество тепла, что особенно актуально в светильниках для натяжных потолков – от нагрева поверхность может со временем желтеть. Также ценны качества светодиодных ламп бесперебойно работать в условиях скачков напряжения, при низких температурах (это важно для уличного освещения).

что это такое, виды и типы (маленькие, поворотные), какие светодиодные лампочки подходят для дома

При выборе осветительного устройства нужно обратить внимание на тип патрона, чтобы правильно подобрать для него источник света. Они имеют разную форму, габариты, мощность и разъемные соединители.

Цоколь – это деталь электрической лампы, которая обеспечивает ее крепление в патроне и проводит к ней ток. Чаще всего применяются устройства из металла, керамики, пластика, но есть еще и безцокольные (из стекла). Внутри его корпуса находятся нити накала, а снаружи – контакты. Чтобы правильно подобрать держатель ламп для LED-светильников, нужно знать, какие виды устройств существуют и где они применяются.

Содержание

  • 1 Виды резьбовых цоколей для светодиодных ламп и их особенности
  • 2 Виды цоколей штырькового типа и характеристики
  • 3 Другие виды контактов светодиодных ламп
  • 4 Как расшифровать маркировку
  • 5 Как правильно подобрать нужный цоколь к патрону
  • 6 Основные выводы

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

  • Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
  • Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;

Внимание! Типы цоколя LED-ламп Е14 и Е27 не рассчитаны на работу в схемах, где используются диммеры (светорегулятор).

  • Е40 – это устройство для мощных источников света, которые применяют для освещения улиц или производственных помещений. Это лампы больших размеров с дополнительной линзой и большим количеством светодиодных кристаллов, что позволяет увеличить угол падения света. Установка таких приборов уместна на улицах. Также лампу с цоколем Е40 применяют для подсветки влажного и пыльного помещения.

Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).

Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:

  1. Е5 – это самый миниатюрный держатель лампы.
  2. Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
  3. Е12 немного больше предыдущего типа устройства.
  4. Е17 – малое разъемное соединение.
  5. Е26 – держатель среднего размера.

Цоколи Е17 и Е26 рассчитаны на сеть 110 В.

Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические характеристики.

Виды цоколей штырькового типа и характеристики

Вторые по популярности штыревые цоколи, которые обозначают буквой G. Контакты этих устройств внешне напоминают вилку. Такие разъемные соединения предназначены для электрических светильников с галогенной, люминесцентной, LED-лампой.

Основные типы штырьковых цоколей:

  1. GU3 – чаще применяется для галогенных и светодиодных устройств. Обычно используется во встраиваемых системах освещения. ЛЕД-лампы с таким держателем работают при напряжении 220 В или 12 В.
  2. GU10 – это разъемное соединение, на контактах которого есть утолщения, которые позволяют устройству поворачиваться в патроне. Светильники с поворотным цоколем используются при повышенной вибрации, из-за которой лампочка может выпасть. Работает устройство от сети переменного тока (220 B).
  3. G4 – этот держатель меньше вышеописанных, он предназначен для миниатюрных декоративных лампочек, которые устанавливают в точечные светильники или диодные ленты. Работают они преимущественно при напряжении 12 – 24 B.
  4. G35 – это вид держателя является аналогом устройства G5.3, только расстояние между штырьками больше. Оптимальное напряжение – 220 B.
  5. G9 – разъемное соединение, контактная часть которого выглядят, как 2 проволочные петельки. Подходит для маломощных лампочек (2 Вт). Светодиодные лампы для дома с цоколем G9 устанавливают в декоративной подсветке, эксклюзивных люстрах, ночниках и т. д.
  6. G13 – держатель для ламп-трубок, мощность которых составляет 10 – 24 Вт. Такие держатели чаще всего вставляют в потолочный осветительный прибор Армстронг. Также лампочки с устройством типа G13 используют для подсветки промышленных помещений, складов, витрин и т. д.
  7. G23 – лампы с такими разъемными соединениями обычно устанавливают в различные светильники.
  8. GX53 не просто вставляют в патрон, но и прокручивают. Светодиодные лампы с таким цоколем применяют для создания подсветки в гипсокартонных потолках, натяжном полотне. Также они подходят для небольших офисов и квартир.
  9. GX70 является полным аналогом предыдущего устройства. Единственное отличие – большее расстояние между контактами.
  10. G53 используется для зонирования помещения, расстановки акцентов. Обычно такие устройства используют для карданных светильников, которые излучают направленный поток света.

Благодаря миниатюрным размерам LED-кристаллов можно создавать осветительные устройства разной конструкции, подстраивая их по любые виды цоколей.

Другие виды контактов светодиодных ламп

Кроме вышеописанных типов разъемных соединений, существуют другие виды держателей, которые не так популярны, но применяются для LED-ламп.

Характеристика редких типов цоколей:

  1. С утопленным контактом (R). Часто используется для высокомощных приборов, например, уличных прожекторов. Если возле буквы R есть цифра, то она обозначает длину лампочки в мм.
  2. Штифтовой держатель B (байонет) – это усовершенствованный винтовой держатель, контакты которого расположены асимметрично. Это необходимо, чтобы лампа была надежно зафиксирована. Применяется в автомобилях, железнодорожном или морском транспорте.
  3. Софитный держатель имеет маркировку – S. Его контакты размещены по сторонам (на фото). Лед-лампы с таким держателем применяют в автомобилях.
  4. Фокусирующий – Р. Держатель фокусирующего типа применяют в специализированной технике, которая излучает направленный поток света, например, прожекторы, фонари. В этом разъемном соединении есть сборная линза, направляющая свет.
  5. Телефонный – Т. Лампочки с такими держателями устанавливают в пульты, мнемосхемы, щитки автоматики и т. д.

Кроме того, существуют держатели с кабельным соединением (К) и устройства для ксеноновых источников света (Н). Разъемные соединения типа W имеют стеклянный корпус, через которые выходят токовые выводы.

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает путаницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

  1. Е – резьбовой.
  2. G – штырьковой.
  3. R – с утопленным контактом.
  4. Р – фокусирующий.
  5. B – штифтовой.
  6. S – софитный.
  7. Т – телефонный.
  8. К – кабельный.
  9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

Важно! Если на штырьковом цоколе количество контактов большое, то измеряется их окружность (мм).

С помощью маленьких букв обозначается количество контактов или пластинок:

  • s – 1 контакт;
  • d – 2;
  • t – 3;
  • q – 4;
  • p – 5.

В конце маркировки могут быть дополнительные данные:

  1. U – обозначение энергосберегающих ламп.
  2. V – устройства имеют конец в форме конуса.
  3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Как правильно подобрать нужный цоколь к патрону

Чтобы не ошибиться в выборе, нужно учитывать параметры осветительного устройства, под который вы выбираете цоколь.

Выбирая разъемное соединение, учитывайте следующие нюансы:

  1. Параметры сети для разных видов цоколей отличаются. Некоторые устройства работают при напряжении 12 – 24 ВB, а другие – 220 B.
  2. Определитесь с выбором источника света: галогенные, люминесцентные или светодиодные (LED) лампы. Последний вариант считается самым лучшим.
  3. Для LED-ламп с выключателями или диммерами нельзя использовать лампочки с цоколями Е14 или Е27.
  4. Ассортимент штырьковых ламп большой, поэтому легко запутаться. Чтобы этого не случилось, не выбрасывайте перегоревший элемент.

Светодиодные лампы подходят практически под все типы цоколей. Однако при выборе устройства, учитывайте номинальную мощность осветительного устройства.

Основные выводы

Видов цоколей для светодиодных (LED) ламп достаточно много, но наиболее популярными считаются устройства типа Е и G.

При выборе держателя учитывайте, что не все лампочки работают при одинаковом напряжении.

Одни источники света функционируют от сети 12 – 24 B, а другие – при 220 B.

Практический каждый цоколь имеет свое назначение, что повышает его эффективность.

Перед покупкой цоколя определитесь, где светильник будет использоваться, при каких условиях.

Кроме того, подберите лампу с подходящим напряжением, измерьте окружность патрона или изучите техническую документацию к светильнику и узнайте какое электрическое напряжение у вас дома.

Предыдущая

Цоколи и патроныЛампочки с цоколем E10

Следующая

Цоколи и патроныКак выбрать лампу с цоколем типа G13

Цоколь светодиодных ламп: виды, маркировка, параметры, выбор

Цоколь – это та часть лампы, которой они соединяются с патроном. Изделия обеспечивают плотное прилегание контактов, через которые лампа получает питание. Все существующие патроны разбиты на категории и могут работать только в паре с лампой, имеющей подходящий цоколь.

Поэтому при выборе осветительного прибора на этот параметр в первую очередь обращают внимание. Предлагаем разобраться, какие бывают цоколи светодиодных ламп, в чем специфика использования различных устройств и как выбрать подходящий вариант.

Содержание статьи:

  • Типы цоколей светильников на светодиодах
  • Особенности держателей с резьбой
  • Особенности GU10, GU5/3, G13 и G23
  • Цоколь байонет
  • 80090 Редкие типы патронов 80090 колпачка
  • Варианты стекла и кабеля
  • Как расшифровать маркировку?
  • Как правильно выбрать базу?
  • Выводы и полезное видео по теме
  • Виды цоколей на светодиодах

    Одним из критериев, по которому можно отличить, является вид цоколя. Все их можно разделить на две объемные категории – резьбовые и контактные. Внутри групп много видов, но среди них пять самых популярных.

    Е27 . Они используются для всех стандартных светильников, а для тех, где световой поток превышает 1200 Лм, используется только этот тип. Обычно работают на переменном токе и на напряжении 220 В.

    E14 . Применимы ко всем вариантам стандартных светильников, но с миниатюрными габаритами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, колба.

    ГУ10 . Имеет двухконтактный разъем, поворотное крепление. Для потолочного освещения используются светильники в виде светодиодных ламп с типоразмером MR16.

    Источник света, помещенный в патрон, держит специальный фиксатор, благодаря этому они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

    ГУ5/3 . Применяются в светильниках со светодиодными лампами рефлекторного типа MR16 для декоративного освещения. Они питаются от 220 и 12В.

    Г13 . Используется для трубчатых ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для направленного освещения рабочих мест.

    Прежде чем приобрести новую лампу для своего светильника, необходимо определиться с типом используемого в ней цоколя. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

    Первые два типа являются резьбовой. Для соединения изделия с таким цоколем и патроном его вкручивают, как простую лампу накаливания.

    Остальные три типа контактные или штыревые. Эти цоколи снабжены штифтами, расположенными на краю светильника.

    Менее популярными являются резьбовые патроны E10, используемые в лампах, освещающих внутреннее пространство холодильников, и E42 для уличных фонарей.

    Светодиодные светильники, широко применяемые дизайнерами, комплектуются переходными элементами Г4, ГУ4, Г9.

    Особенности резьбовых держателей

    Резьбовые изделия являются наиболее покупаемыми вариантами цоколей. Они оснащены торшерами, настольными лампами, светильниками, фонарями. В бра, малогабаритных настольных лампах, подвесных светильниках и люстрах чаще используются именно они.

    Светодиодные лампы с таким адаптером постепенно вытесняют из бытовой техники лампы накаливания, «экономки».

    Источник света с цоколем Е27 является более совершенным аналогом лампы накаливания мощностью 90 Вт. При мощности 11 Вт он дает такую ​​же освещенность, как и его более мощный прототип

    Для светильников большой мощности наиболее подходящими являются . Они используются на промышленных предприятиях, в уличном освещении.

    Есть и менее популярные типы резьбовых головок:

    • Е10 , Е12 , Е17 — малые диаметром 10, 12 и 17 мм соответственно;
    • Е5 — микроскопический диаметром 5 мм;
    • Е26 — средний.

    Резьбовое основание крепится к колбе с помощью клея. Если вам нужно заменить лампу, делать это нужно аккуратно, иначе может отломиться цоколь. В том случае, когда это все же произошло, нужно отключить осветительный прибор.

    Следующее, что нужно сделать, это осторожно открутить плоскогубцами поврежденное основание. И лучше избегать таких ситуаций при замене нити лампы, затирающей графит.

    Характеристики GU10, GU5/3, G13 и G23

    GU10 . В светодиодных светильниках цоколь GU10 устроен нестандартно. На концах контактов у него есть удлинители, прочно удерживающие элемент освещения в патроне.

    Основание этого типа штифтовое. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы У указывает на наличие конструктивных особенностей устройства (+)

    Светодиодный источник света с данным цоколем, при тех же параметрах, что и галогенный аналог, имеет ряд преимуществ.

    У нее более интенсивный свет, значительно большая продолжительность работы, минимальное энергопотребление. Главное преимущество в том, что он практически не нагревается.

    Приборы с цоколем GU10 питаются от сети 110 — 220 В. Обычно светильники с таким цоколем оснащаются отражателем для придания свету определенного направления.

    Ограниченное количество производителей выпускает низковольтные осветительные элементы. Объясняется это узкой сферой спроса – чисто локальная система освещения.

    Используйте их конструкторы для внутреннего освещения. Они идеально подходят для точечных светильников.

    ГУ5/3 . Керамическое основание ГУ5/3 содержит провода, заключенные в защитную оболочку. Импортные изделия работают при напряжении 12/24 В.

    А вот в России более распространены лампы с таким цоколем, адаптированные к обычным 220 В. Подключаются к сети через клеммники, что более надежно.

    Штыревой цоколь G4 часто присутствует в небольших прожекторах, нашедших применение в декоре

    Светодиод часто используется для замены низковольтных галогенных ламп в люстрах.

    Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых используются ГУ5/3, представляют собой аналог галогенных многогранных рефлекторов и являются энергосберегающими.

    G13 и G23 . Их устанавливают не только в светодиодные лампы Т8, но и в осветительные приборы типа Армстронг, ЛСП и другие. Расстояние между контактами 1,3см.

    G23 предназначены для U-образных ламп. В его конструкцию включен стартер. Запуск осуществляется с помощью дросселя, обычно расположенного в корпусе фонаря. Мощность таких устройств от 5 до 14 Вт, вкручиваются они в основном в настольные лампы.

    Базовое байонетное крепление

    На корпусе этого соединительного устройства имеются специальные штифты. С их помощью основание соединяется с картриджем. При разработке продукта была поставлена ​​конкретная цель – сделать так, чтобы осветительный прибор приобрел более компактные формы, а время на замену лампочек сократилось.

    Круглые боковые штифты (2 шт.) Расположены симметрично основанию. Они закрепляются в предназначенных для этого пазах патрона, а затем поворачиваются оротаным оборотом для лучшей фиксации.

    На фото светодиодная лампа с байонетным цоколем, маркировка — BA15D. габариты лампы — 22*60 мм, напряжение — 0,5-1 В

    Один из видов штыревых изделий — цоколь ВА с несимметричными боковыми контактами. Применяйте его в автомобилях. Своеобразная конструкция позволяет специально вставить лампу в патрон и сфокусировать световой поток фар.

    В некоторых странах, в основном англоязычных, штыревые разъемы обозначают ВС, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

    Аналог европейского Б15д — отечественный 2Ш25 и по-английски — SBC, полное название Small Bayonet Cap. MBC/MBB соответствует российским 1Ш9 и европейским Ва9.

    Редкие держатели

    Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются достаточно редко. К ним относятся утопленные контактные устройства.

    Характеристики редких типов колпачков

    С утопленным контактом . На принадлежность к этому виду указывает наличие в маркировке символа «R». Используйте их в светильниках небольших габаритов и легкого веса.

    Софит «S» . Возможны варианты расположения как с одной стороны лампового светильника, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных комнатах, а также в автосалонах.

    Розетка прожектора с контактами, разнесенными на противоположные стороны светильника. Когда-то они использовались только для освещения сцены, откуда и произошло название

    Запирающая буква «П» . В кинопроекторах, фонарях, прожекторах используют базу «R» — крепление. По конструкции он напоминает прожектор. Отличие в наличии дополнительной рассеивающей площадки.

    Направление нужного светового потока задает монтажная линза. Конструкция используется для кинопроекторов, прожекторов, фонарей.

    Телефон «Т» . Этот тип используется в лампах, используемых в качестве подсветки, в пультах, приборных панелях в автомобилях.

    Цоколь Т6.8 используется в лампах КМ (коммутатор). Число после T указывает на то, что контактные штыри расположены на расстоянии 6,8 мм друг от друга.

    В Европейском Союзе используются лампы КМ меньшего размера. На базе имеют маркировку 6 Т4,5; Т4,6; Т5.5.

    Вариации со стеклом и кабелем

    Среди большого разнообразия светодиодных ламп есть так называемые бесцокольные. Этот элемент есть, но он стеклянный, как и сам осветительный прибор.

    Применение узкопрофильное. Чаще всего они встречаются в автомобильной промышленности. Когда в начале маркировки стоит символ «W», это означает, что это лампа со стеклянным цоколем

    На его основе имеются токовые выводы. Через них стеклянный колпачок контактирует с патроном. Цифры в маркировке указывают на толщину стеклянной части. За ними следует «x» и ширина основания.

    Кабельные цоколя (К) встречаются не так часто. Сфера их применения – прожекторные лампы.

    Как расшифровать маркировку?

    Обозначение этих изделий включает несколько знаков в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

    Обозначения, указывающие на принадлежность цоколя к определенному типу, расшифровываются следующим образом:

    • «Э» — основание Эдисона, т. е. резьбовое;
    • «Г» — штифт;
    • «R» — с утопленным контактом;
    • «R» — фокусирующая база, позволяющая расположить лампу в нужном положении;
    • «АТ» — байонет или штифт;
    • «F» — имеет один штифт;
    • и — штифт имеет форму цилиндра;
    • б — снабжены гофрированным контактом;
    • с — указывает на исходную форму штифта;
    • «S» — прожектор.

    Количество контактов обозначается специальным символом: один контакт — s (одинарный), d — пара (дуо), t (трес), q (кватро), p (пента) — три, четыре и пять контактов на конец соответственно.

    Уточнения обозначаются буквами У, В, А. Первым обозначают энергосберегающие лампы, вторым — устройство, имеющее конический конец, третьим — автомобильные лампы.

    При обозначении цоколя используйте схему A00bC, где первый символ (А) — тип цоколя, второй — его размер, b — количество контактов, С — дополнительные данные. Последний маркер не может быть (+)

    Штифтовые модели с символом «Х» присутствуют в прожекторах. Поскольку поток имеет четкое направление, они помогают правильно расставить акценты в помещении. В лампах специального назначения используются модели «Y» и «Z».

    Светодиодная лампа с разъемом E27. Используется без дополнительных устройств в сети 220 В. Не работает с электронными диммерами

    Надпись E14U указывает на то, что резьбовая крышка имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка ВА9 указывает на диаметр 9мм, круглые штифты расположены симметрично.

    Как правильно выбрать базу?

    По этому критерию выбор достаточно прост: нужно учитывать параметры имеющегося светильника.

    Производители выпускают множество светодиодных осветительных приборов. Они могут заменить как лампы накаливания, так и галогенные лампы.

    Для первой группы цоколи Е14, Е27, Е40 взаимозаменяемы. Для второго — ГУ10, Г4, ГУ5.3. В встраиваемых светильниках, используемых для освещения мебели, используйте цоколь GX53

    При выборе следует знать некоторые нюансы:

    1. Модели с патронами G9 рассчитаны на 220 В.
    2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие светильники с цоколями Е14 и Е27.
    3. Поскольку вариантов осветительных приборов со штыревыми разъемами существует множество, при выборе легко ошибиться. По этой причине от перегоревшей лампы избавляться не нужно.

    Практически все виды цоколей производители адаптировали под светодиодные источники света. Чтобы устройство работало стабильно и долго, необходимо учитывать допустимую мощность для определенной лампы.

    Итак, если ограничение по этому параметру 40 Вт, то нельзя устанавливать светильник на светодиодах, рассчитанный на 6 Вт.

    О дополнительных возможностях выбора светодиодных светильников читайте в .

    Выводы и полезное видео по теме

    Обзор основных типов цоколя:

    Особенности выбора на примере светодиодных ламп Philips:

    При покупке светодиодных ламп необходимо в первую очередь смотреть на база. Его геометрия должна соответствовать конфигурации картриджа. При необходимости осветительных приборов для мощного оборудования ориентиром должна служить техническая документация.

    Ищете светодиодные светильники для дома или квартиры? Или есть опыт подбора и успешного использования таких ламп? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Контактная форма расположена ниже.

    Цоколи, типы, обозначение

    В современном автомобиле более сотни лампочек. Задачи разные, начиная от освещения салона, панели приборов и заканчивая обеспечением видимости дороги в ночное время. В зависимости от этих целей светильники также имеют разные габариты, электрические характеристики и монтажное основание. Именно о базе автомобильных ламп мы и поговорим в этой статье.

    Цоколь — конструктивный элемент светильника, удерживающий его в патроне, а также элемент, передающий ток для питания светильника через свои контакты (площадки, лепестки, проволочные выводы). Также у цоколя есть еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно мощных лампах (ближний и дальний свет, противотуманные фары) закачивается газ. Цоколь должен обеспечивать герметичность в течение всего срока службы светильника, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания имеется вакуум, который также герметично изолирован от внешней среды колпаком.
    С появлением светодиодных ламп такая функция, как герметизация, стала рудиментом, но не все лампы и не все автомобили избавились от классической лампы накаливания.


    Типы и обозначения автомобильных ламп и цоколей
    На заре автомобилестроения назначение ламп, использование цоколей было хаотичным, каждый из производителей использовал, как ему казалось, лучшее. В результате количество видов лампочек стремилось к бесконечности. На сегодняшний день определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс того не стоит, но ГОСТ 88, тем не менее, в нем описано большинство автомобильных ламп и цоколей.
    В зависимости от количества контактов в цоколе лампы добавляется соответствующая буква
    . с — один контакт
    г — два контакта
    т — три контакта
    q — четыре контакта
    р — пять контактов


    Типы цоколей

    А — автомобильная лампа.
    АМН — автомобильная миниатюрная лампа.
    AC — автомобильный прожектор.
    ACG — кварцевая галогенная автомобильная лампа.
    Т — миниатюрный цоколь лампы. Колпачок выполнен совместно с колбой. Пример обозначения для примера (T5 4W) — лампа диаметром 5/8 дюйма, мощность 4 Вт.
    R — лампа с металлическим цоколем 15 мм и колбой 19 мм. Обозначение для примера (R 5W) – мощность 5 Вт.
    R2 — диаметр колбы порядка 40 мм. Лампы накаливания использовались в советское время для дальнего и ближнего света. На данный момент практически не используется.
    П — лампа с цоколем 15 мм и диаметром колбы до 26,5 мм. Обозначение например (P21W) — 21 Вт.
    СВ (С) — прожектор (с обеих сторон есть цоколь). Как правило, используется для освещения салона, подсветки номерного знака. Обозначение например SV8.5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 Вт. Может обозначаться как C5W.
    ВА представляет собой штыревую лампу, в которой каждый штырь расположен симметрично относительно других.
    BAY — штыревой светильник, у которого один из штырей смещен по высоте.
    БАЗ — штыревой светильник со смещенным штырем по высоте и радиусу.
    W — цоколь лампы, выполненный в сочетании со стеклянной колбой. Пример обозначения (W 2 * 4,6d 5W) — цоколь выполнен вместе с лампочкой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 Вт.

    Обозначение ламп не на цоколе

    Наиболее распространенные галогенные лампы могут иметь разный цоколь, но начинаться с той же буквы Н, что означает галоген. Существуют также цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная фара).

    Обозначение светильников по свету

    Y — если за первым знаком стоит буква, то данный светильник изготавливается с оранжевым цветом колбы. Обозначение например (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
    Ниже приведен чертеж, на котором можно сравнить описание выше с внешним видом автомобильной лампы и цоколя



    лампа h2 цоколь П14.5с
    лампа с цоколем h3 X511
    лампа h4 цоколь PK22s
    лампа h5 цоколь P43t
    лампа H7 с цоколем PX26d
    лампа h21 цоколь PGJ19-2
    лампа H8 цоколь PGJ19-1
    лампа H9 цоколь PGJ19-5
    лампа h22 цоколь PZ20d
    лампа h20 цоколь PY20d
    лампа HB3 цоколь P20d
    Цоколь лампы HB4 P22d
    лампа Д1С цоколь ПК32д-2
    лампа Д1Р цоколь ПК32д-3
    лампа D2S цоколь P32d-2
    лампа D2R цоколь P32d-3
    лампа PY21W цоколь BAU15s
    лампа P21W цоколь BA15s
    лампа П21/4Вт цоколь БАЗ15д
    лампа P21/5W цоколь BAY15s
    лампа R5W цоколь BA15s
    лампочка R10W цоколь BA15s
    лампа T4W цоколь BA9s
    лампа W5W цоколь W2.
