Светодиоды 2835 характеристики: Светодиод SMD 2835 характеристики

Светодиод SMD 2835 характеристики

Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Самые популярные это SMD 5050, 5630, 5730, 3030,  3528, SMD 4014,  3014.  Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.

В стандартные корпуса светодиода SMD 2835 они ставят кристаллы гораздо слабей, в 2-5 раз. Это вводит покупателя в заблуждение, он думает много светодиодов, лучше светит. Хорошим примером служат светодиодные лампы-кукурузы и автомобильные лампы. Они бывают просто усеяны со всех сторон этими диодами. Кроме слабого кристалла китайцы экономят на всём остальном. В диоде ставят медные проводники вместо золотых, теплоотвод делают из алюминия, а не из меди.

Внешне плохой ничем не будет отличатся от хорошего. Но нагрев он будет переносить хуже, и не сможет переносить скачки тока, проводник будет перегорать.

Содержание

• 1. Характеристики SMD 2835
• 2. Примеры обмана от китайцев
• 3. Светодиодная лента 2835
• 4. Даташит SMD 2835

Характеристики SMD 2835

Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W.  Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.

Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось,  этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.

В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.

Светодиод 2835 характеристики

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Световой поток, лм	8	20	50	100
Мощность	0,09 вт	0,2 вт	0,5 вт	1 вт
Температура	+60	+80	+80	+110
Ток, ампер	25 мА	60 мА	150 мА	300 мА
Напряжение, Вольт	3,2	3,2	3,2	3,2
Габариты, мм	2,8мм на 3,5мм

Выпускается множество разновидностей светодиода 2835 по характеристикам:

1. напряжение падения может быть 3. 1V, 3.2V, 3.6V, 9.8V;
2. световой поток от 20 до 145 на 1 led;
3. сила тока от 60 до 300 мА.

Реальные параметры можно узнать только по даташиту datasheet.

Примеры обмана от китайцев

Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно  завышают мощность. Многие  со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.

Часто приходится консультировать и  узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.

На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.

• 15W / 162 LED  = 0,09W мощность на 1 лед

Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.

Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.

Завышенные характеристики, реально от 2 до 3 Ватт

Светодиодная лента 2835

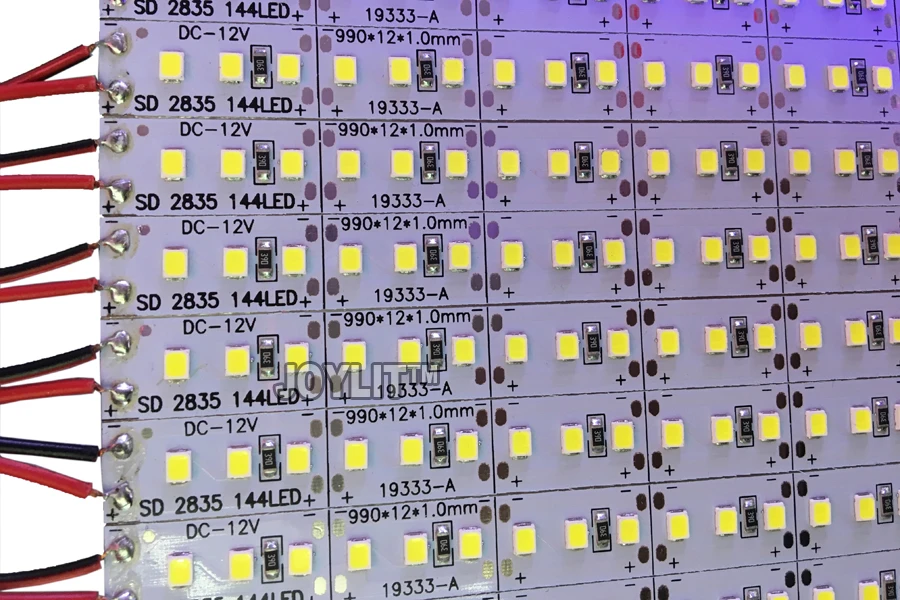

Светодиодная лента 2835 чаще всего бывает на низкокачественных маломощных LED. Реальное потребление можно можно измерить или рассчитать. При питании от 12 вольт и резистором на 151 Ом, как на фото:

• 3,2V * 3 LED = 9,6V падение напряжения
• 12V — 9.6V = 2,4V
• 2,4V / 151 Ом = 0,015 Ампер сила тока
• 0,015А * 3,2V = 0,048W округлим до 0,05W

Получается что, лента очень слабая, слабее не бывает, на уровне СМД 3528. Вместо 0,2W получили в 4 раза меньше, всего 0,05W.

Даташит SMD 2835

. .

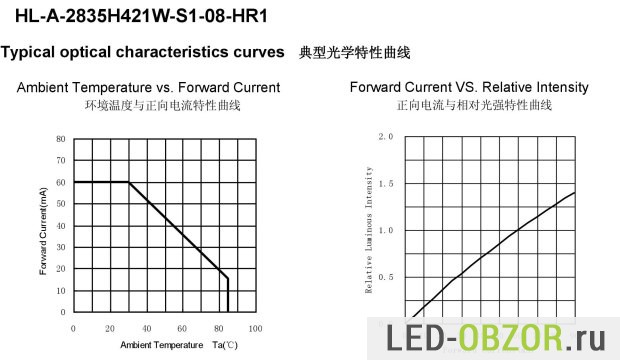

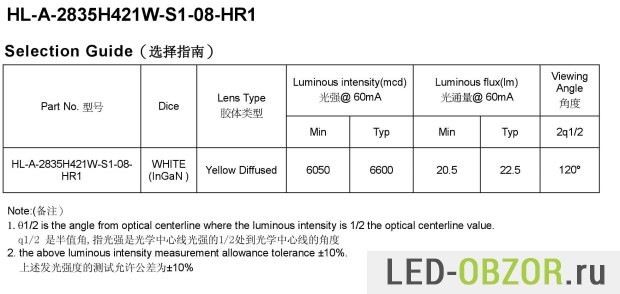

Приведу технические характеристики SMD 2835 datasheet с хорошими световым потоком от бренда Honglitronic.

Светодиод SMD 2835 — характеристики, сравнение и отличие от 5050, 3528

В статье пойдет речь о светодиодах SMD 2835, чем они отличаются от других и какие имеют преимущества, а также области их применения.

Содержание

1. Применение
2. Характеристики
3. Отличия и сравнение LED SMD 3528, 2835, 5050
4. Разновидности
5. Недостатки
6. Итоги

Применение

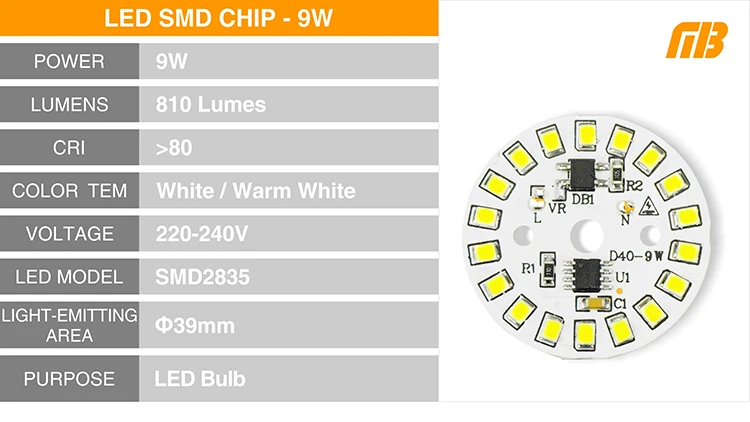

SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности.

Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке, например лестниц или парилки в сауне. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов. Для таких целей используют влагозащищенные светодиодные ленты.

Характеристики

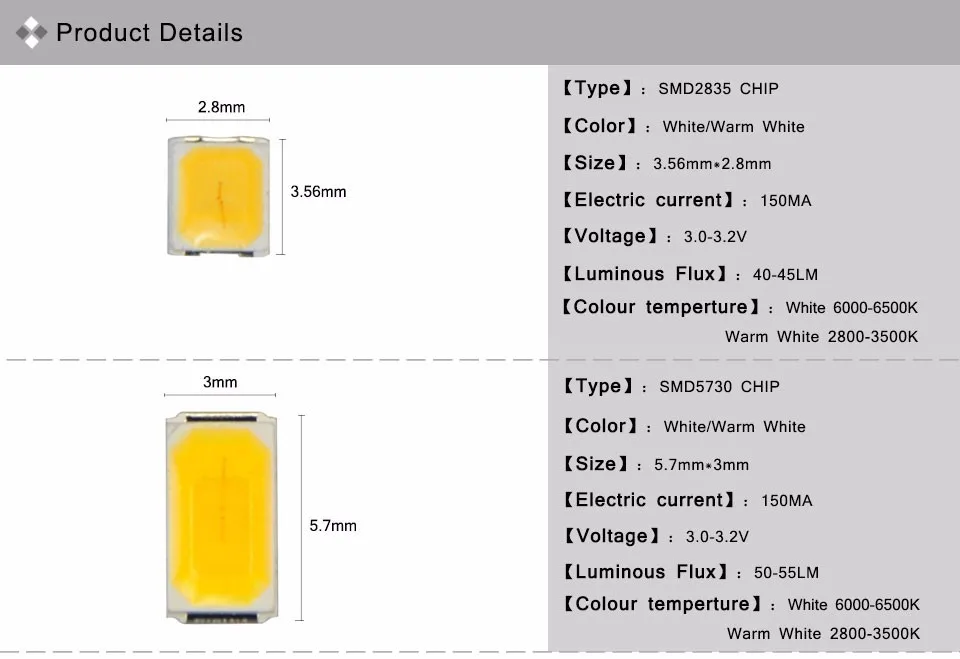

Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

Только качественные светодиоды, известных производителей Philips, Osram и подобные им, могут обеспечить соответствие указанным параметрам. Низкокачественная продукция зачастую совершенно далека от заявленных мощностей, световых потоков, и цветовых характеристик!

Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30^оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

Во избежание подобных казусов, нужно обеспечить светодиоду эффективный отвод тепла, путём введения системы охлаждения — радиатора.

Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности.

Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Разновидности

Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета.

В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

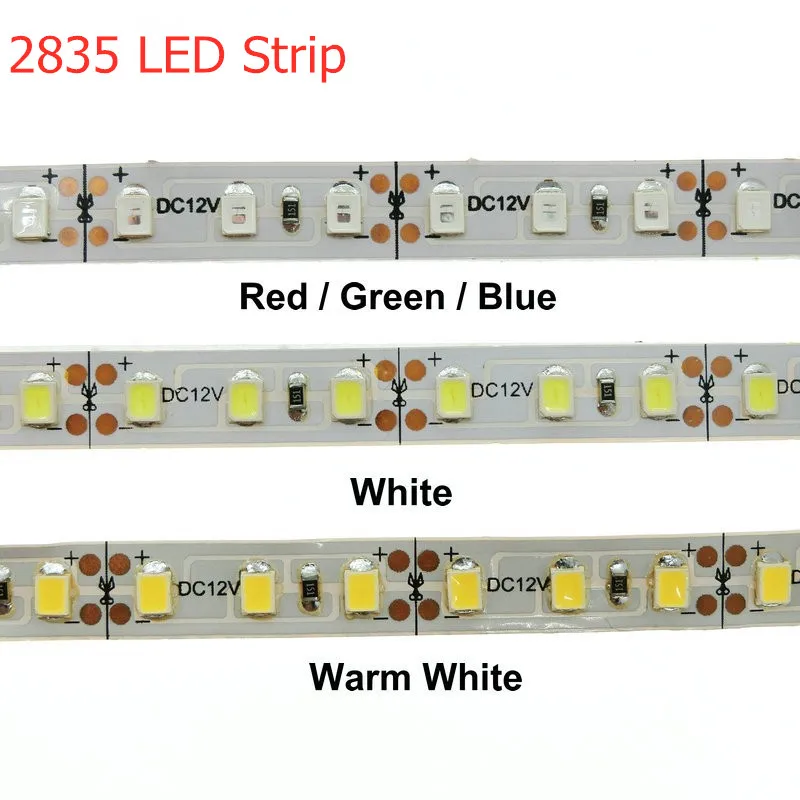

В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

Мы составили для вас подборку лучших светодиодов с Алиэкспресс, которые имеют лучшие отзывы и низкие цены:

1. Купить светодиод SMD 2835 — холодный белый,  именно эти светодиоды используются в  ЖК — телевизорах LG.
2. Купить светодиод SMD 3528 — можно выбрать любой цвет, отзывы только положительные, фирма CHANZON зарекомендовала себя только с хорошей стороны, часто их светодиоды можно найти в светодиодных лампах Gauss.
3. Купить светодиод SMD 5050 — можно выбрать разные цвета: белый, красный, зеленый, синий, желтый. Очень быстрая доставка.

Как таковых недостатков у них нет. Единственное – в продаже не встретишь трехцветные LED RGB SMD 2835, только одноцветные.

В RGB исполнении отлично зарекомендовали себя SMD 5050 в силу своих конструктивных особенностей (как писали выше – состоят из 3 кристаллов).

Итоги

Светодиоды SMD 2835 отличаются малыми габаритами, хорошей теплоотдачей и высоким световым потоком. Благодаря увеличенной светящейся поверхности получается более широкий угол излучения света. На сегодняшний день SMD 2835 являются самыми совершенными почти по всем параметрам, и пришли на смену классическим 5050 и 3528. Выбирая, в первую очередь стоит обратить внимание на данный тип.

Отличие светодиодов 3528 и 2835 — База знаний Novolampa

SMD 2835 и 3528 имеют разные характеристики, хоть и кажутся если не одинаковыми, то очень похожими чипами. На деле они представляют собой два совершенно разных вида светодиодов.

Surface Mounted Device (сокращенно SMD) переводится с английского языка как «устройство поверхностного монтажа», размер которого обозначается соседним числом. У СМД 2835 ширина составляет 2,8 мм, а длина достигает 3,5 мм. У СМД 3528 — 3,5 и 2,8 мм соответственно.

Хотя SMD 3528 производители обычно называют классическим светодиодом, чуть ли не все современные потребители считают его устаревшим и малоэффективным. Зато радует цена готовых изделий на базе SMD 3528. Лампы, ленты, светильники с таким светодиодом в основе используются обычно для точечного освещения.

Показатели эффективности SMD 2835 в разы превосходят предшественника. Модель считается гораздо более технологичной. Приборы, которые комплектуются SMD 2835, удачно дополняют домашний и офисный интерьер. Они применяются на больших открытых пространствах (например, для подсветки ландшафтных инсталляций, фасадов зданий или даже целых улиц) и составляют достойную конкуренцию неоновым вывескам и галогеновым фонарям, которые постепенно уходят в прошлое из-за своей неэкономичности.

Удобный форм-фактор позволяет компоновать диод SMD 2835 с источниками питания в герметичных корпусах, за счет чего некоторые конструкции могут работать в воде. Это особенно оценят те, кто ищет вариант для оформления пруда, аквариума, бассейна.

Иногда светодиоды SMD 2835 выпускают в дискретном виде или встраивают в печатные платы. Как видно из примеров, область применения SMD 2835 намного шире, чем у SMD 3528. На картинке показано, чем отличаются светодиоды 2835, 3528, 5050 и 5630.

Характеристики

Основные показатели SMD 2835 и SMD 3528 вы найдете в таблице ниже.

Разница заметна даже невооруженным глазом.

Производителям удалось повысить показатели светового потока, номинальной мощности и светоотдачи люменов на 1 Вт у СМД 2835 несколькими путями:

1. увеличился размер кристалла и излучающей площадки;.
2. улучшился корпус изделия (за основу взят материал с большей теплопроводностью) и уменьшилась его высота;.
3. практически всю излучающую поверхность начали покрывать слоем люминофора;.
4. совокупность действий позволила вдобавок удлинить срок службы светодиода. .

Качественного рассеивания света у SMD 2835 достигли благодаря углу излучения в 120º.

Уровень яркости в крайней зоне — 50% и больше

Разновидности светодиодов

Как отличить SMD 2835 от SMD 3528? Светодиоды принято разделять по разным факторам:

1. оттенкам цветовой температуры — теплым, нейтральным, холодным;
2. цветовому диапазону.

Диоды могут быть одно-, двух- и многоцветными. Для последних используют RGB-сборку. От цвета SMD диода напрямую зависит цена. Самыми недорогими считаются одноцветные, за ними следуют двухцветные. Многоцветные среди этой тройки выходят по дороговизне на первое место, так как требуют существенных финансовых вложений на этапе изготовления:

1. мощности;
2. яркости;
3. способу установки SMD диода.

Люди делают выбор в пользу определенных моделей, исходя из личных предпочтений или конкретных потребностей.

Если речь идет о покупке светодиодной ленты, можно сравнивать изделия по количеству диодов в 1 м. Обычно их бывает 60 либо 120.

Итоги

В статье представлена наиболее актуальная информация для покупателя, который планирует приобрести осветительный прибор, но не знает, какая модель лучше. 3528 или 2835 — разница действительно есть. Из текста и таблиц видно, что у обоих светодиодов имеются сильные и слабые стороны.

Если вам нужен бюджетный вариант для декоративной подсветки, оптимально подойдет SMD 3528. Диод отлично справится с задачей и не пробьет дыру в бюджете.

Если же подыскиваете более мощное и эффективное световое оборудование, стоит присмотреться к SMD 2835 — диоду, который считается одним из самых технологичных на рынке. Показатели превосходят в несколько раз те, которые демонстрируют предыдущие версии. А это значит, что техника обещает служить вам исправно и долго, а главное, дарить равномерный, яркий свет без навязчивого мерцания.

Остались вопросы? Всегда можно обратиться к консультантам и получить компетентные ответы, а заодно оформить розничный/оптовый заказ светодиодной продукции.
