Светодиод SMD 2835 характеристики

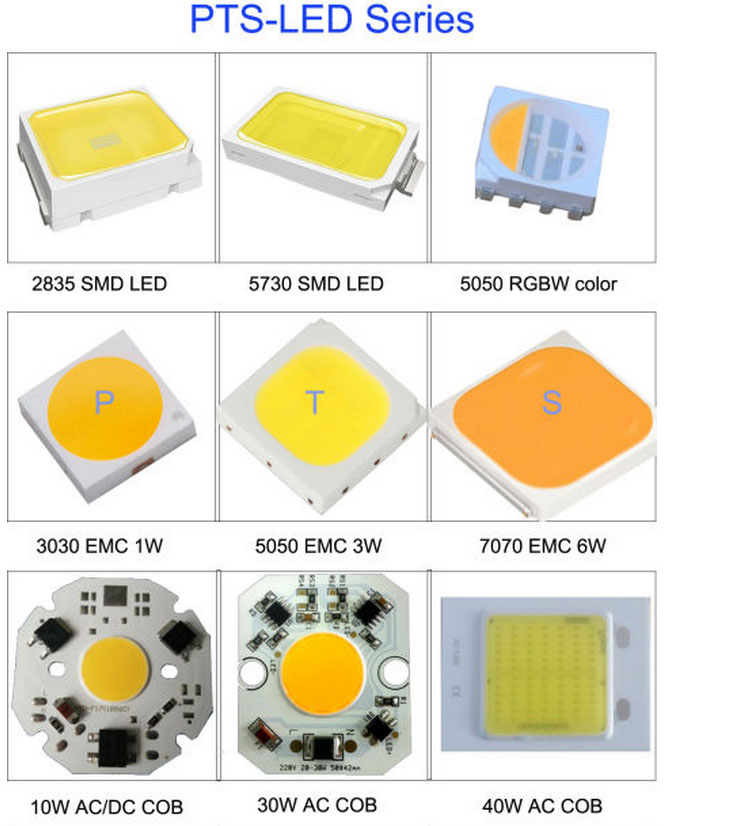

Количество наименований светодиодов уже стало достаточно большим, многие начинают их путать. Самые популярные это SMD 5050, 5630, 5730, 3030, 3528, SMD 4014, 3014. Цифры в обозначении модели светодиода обозначают только размер корпуса. Начинка может быть совершенно любая, этим и пользуются китайцы.

В стандартные корпуса светодиода SMD 2835 они ставят кристаллы гораздо слабей, в 2-5 раз. Это вводит покупателя в заблуждение, он думает много светодиодов, лучше светит. Хорошим примером служат светодиодные лампы-кукурузы и автомобильные лампы. Они бывают просто усеяны со всех сторон этими диодами. Кроме слабого кристалла китайцы экономят на всём остальном. В диоде ставят медные проводники вместо золотых, теплоотвод делают из алюминия, а не из меди.

Внешне плохой ничем не будет отличатся от хорошего. Но нагрев он будет переносить хуже, и не сможет переносить скачки тока, проводник будет перегорать.

Содержание

1. Характеристики SMD 2835
2. Примеры обмана от китайцев
3. Светодиодная лента 2835
4. Даташит SMD 2835

Характеристики SMD 2835

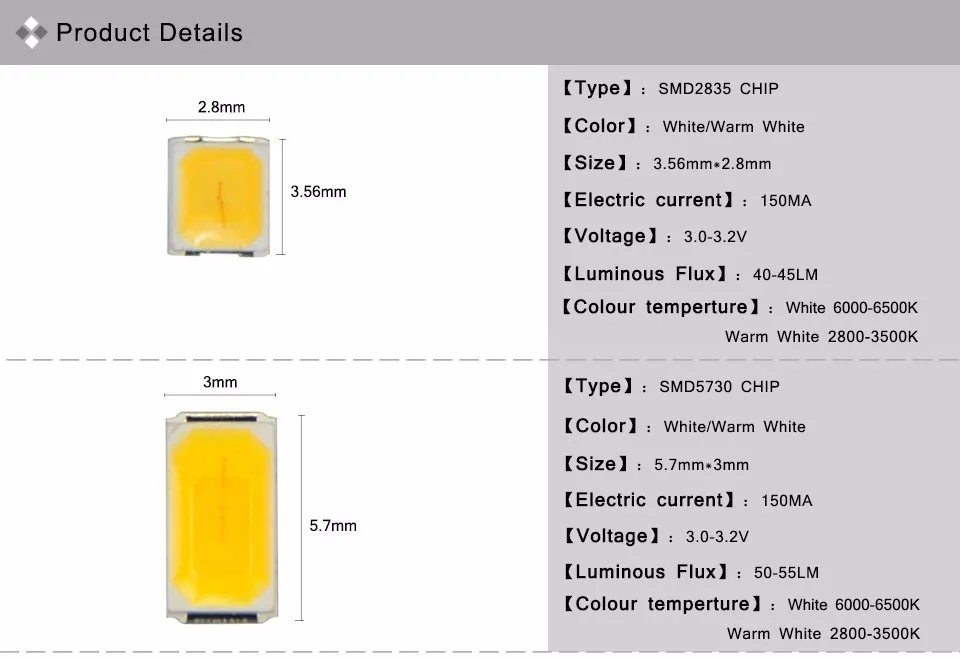

Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W. Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.

Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось, этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.

В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.

Светодиод 2835 характеристики

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Световой поток, лм	8	20	50	100
Мощность	0,09 вт	0,2 вт	0,5 вт	1 вт
Температура	+60	+80	+80	+110
Ток, ампер	25 мА	60 мА	150 мА	300 мА
Напряжение, Вольт	3,2	3,2	3,2	3,2
Габариты, мм	2,8мм на 3,5мм

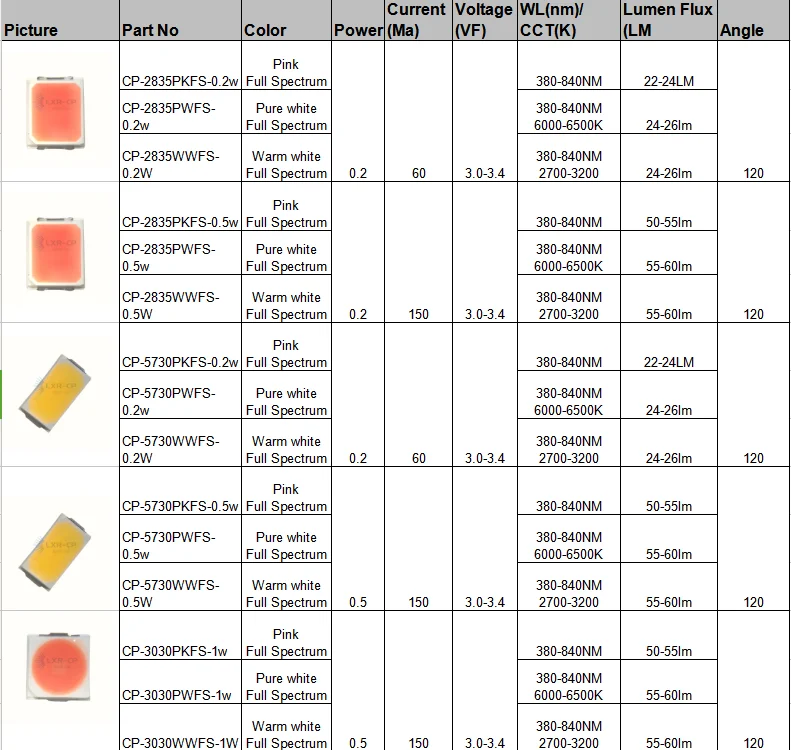

Выпускается множество разновидностей светодиода 2835 по характеристикам:

напряжение падения может быть 3. 1V, 3.2V, 3.6V, 9.8V;
световой поток от 20 до 145 на 1 led;
сила тока от 60 до 300 мА.

Реальные параметры можно узнать только по даташиту datasheet.

Примеры обмана от китайцев

Большинство продавцов на Aliexpress реальные характеристики скрывают, и обычно завышают мощность. Многие со светодиодными автомобильными лампами сталкиваются впервые, с обычными светодиодками тоже.

Часто приходится консультировать и узнавать, что покупатели думают о лампах. Все считают, чем больше светодиодов, тем значит мощнее лампочка. Если на ней диодов больше 20 штук, то в основном это признак плохих LED.

На первом фото вы видите лампочки кукурузы 162 LED 15W и 112 LED 9W. Рассчитаем, мощность одного диода.

15W / 162 LED = 0,09W мощность на 1 лед

Установлено 162 LEDs, чтобы было легче впаривать барахло доверчивым и неграмотным покупателям. Знающие попробуют умножить количество на общеизвестную мощность в 0,2W.

Аналогичная ситуация на светодиодных лампах для автомобиля. Внешний вид подтверждает слова из описания к товару, сверхмощные, сверхяркие, суперяркие. У низкокачественных диодных чипов большой разброс по параметрам, поэтому нагрузка на каждом разная. Это снижает надежность, чем больше чипов, тем больше вероятность выхода из строя. Если бы они хотели сделать хорошую, то поставили бы 5 ЛЕД с эффективностью 150 лм/вт.

Завышенные характеристики, реально от 2 до 3 Ватт

Светодиодная лента 2835

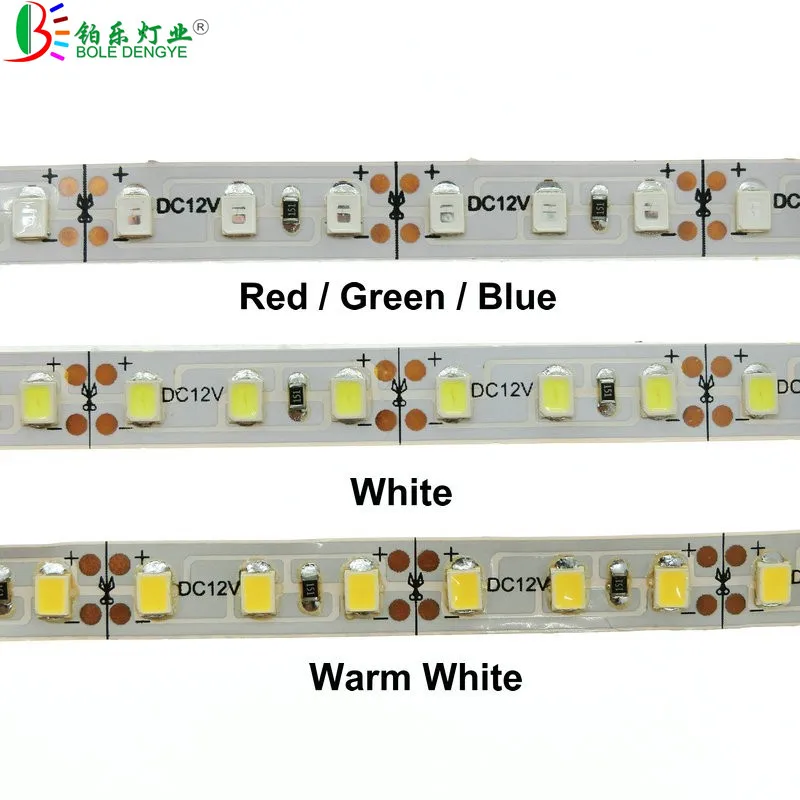

Светодиодная лента 2835 чаще всего бывает на низкокачественных маломощных LED. Реальное потребление можно можно измерить или рассчитать. При питании от 12 вольт и резистором на 151 Ом, как на фото:

3,2V * 3 LED = 9,6V падение напряжения
12V — 9.6V = 2,4V
2,4V / 151 Ом = 0,015 Ампер сила тока
0,015А * 3,2V = 0,048W округлим до 0,05W

Получается что, лента очень слабая, слабее не бывает, на уровне СМД 3528. Вместо 0,2W получили в 4 раза меньше, всего 0,05W.

Даташит SMD 2835

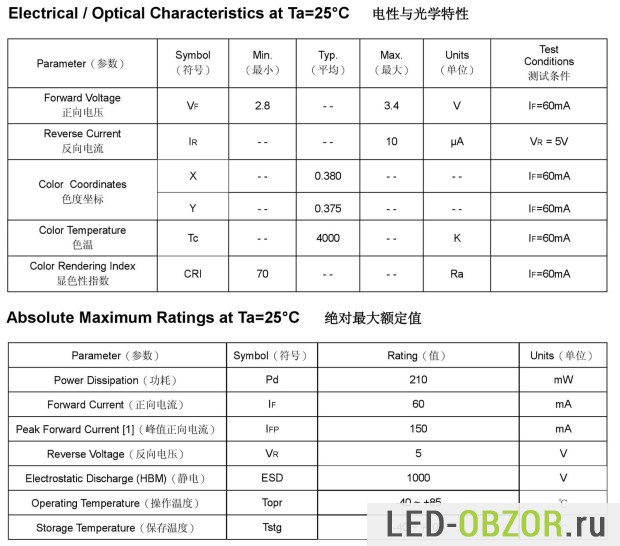

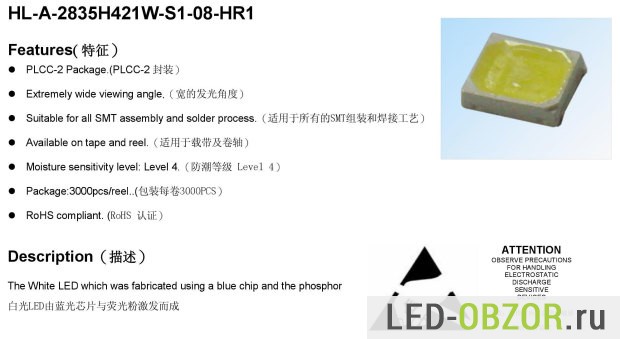

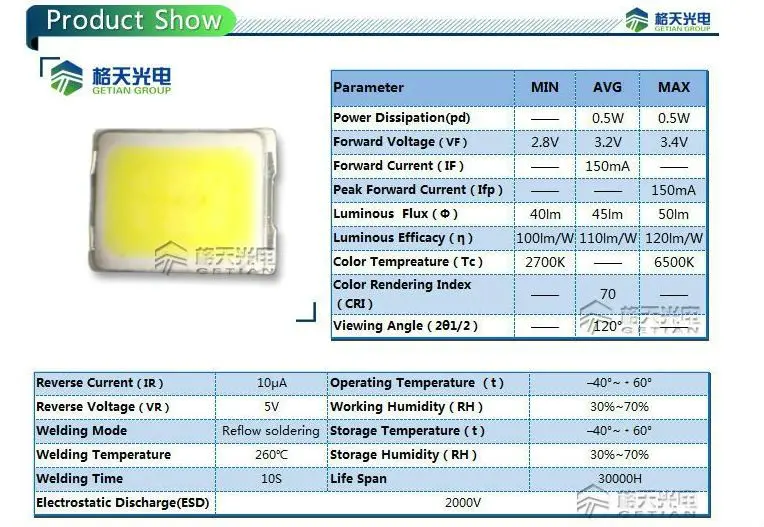

Приведу технические характеристики SMD 2835 datasheet с хорошими световым потоком от бренда Honglitronic.

технические характеристики и виды лент

Сверхъяркие светодиоды, появившиеся относительно недавно, уже успели стать привычными источниками света. Они встраиваются в лампы и ленты, продаются отдельно и собранными в модули. Наиболее популярными на сегодняшний день являются диоды smd 2835. Обладая хорошими характеристиками и относительно небольшой стоимостью, они получили широкое распространение в осветительной технике самого различного назначения. В этой статье мы поговорим об этих полупроводниковых приборах, узнаем, какими они бывают и чем отличаются от светодиодов других типов.

Содержание:

1. Конструкция и внешний вид

2. Технические характеристики

3. Применение

4. Светодиодная лента на led 2835

5. Как отличить СМД 2835 от 3528

Конструкция и внешний вид

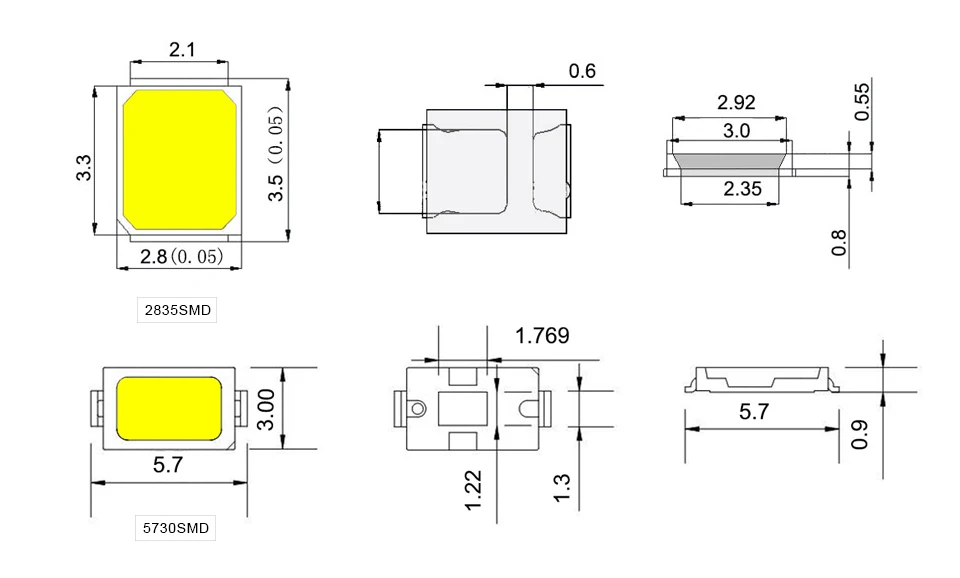

Внешне светодиод выглядит, как керамический прямоугольник размером 2. 8 мм х 3.5 мм (отсюда и цифровая маркировка). На одной стороне этого прямоугольника расположен кристалл светодиода, залитый защитным компаундом, с другой – контакты для поверхностного монтажа (отсюда и smd — surface mounted device — прибор, монтируемый на поверхность). Эти контакты служат для питания кристалла и одновременно исполняют роль радиатора, отводящего тепло от полупроводника.

Внешний вид светодиода smd 2835

Для улучшения спектральных характеристик и некоторого изменения цветовой температуры в компаунд добавляется специальный люминофор. Если хорошо присмотреться, то сквозь защитное покрытие можно разглядеть кристалл с токоподводящими проводками.

Сквозь компаунд хорошо виден кристалл светодиода к содержанию ↑

Технические характеристики

На сегодняшний день светодиоды smd 2835 выпускаются в трех исполнениях:

0.2 Вт;
0.5 Вт;
1 Вт.

Все они одинаковы по внешнему виду и отличаются лишь мощностью кристалла, установленного в корпусе. Отдельно от этих трех типов светодиодов стоит китайская разработка мощностью 0.09 Вт. По сути, это обычная подделка, имеющая стандартную маркировку, но оснащенная маломощным кристаллом со световым потоком в 8 лм.

Стоит такой светодиод недорого, но хуже всего то, что внешне отличить его от нормального фирменного светодиода весьма сложно – кристалл не всегда просматривается через компаунд, и визуально определить его размеры бывает невозможно. В сопроводительной же документации к приборам наши китайские друзья могут указать все что угодно. Единственная возможность не попасть на подделку – не покупать подозрительно дешевые приборы.

Остальные же характеристики светодиодов, включая и китайскую версию, я свел в табличку:

Основные характеристики smd led 2835

Параметр	Светодиод
Параметр	smd 2835 0. 09w	smd 2835 0.2w	smd 2835 0.5w	smd 2835 1w
Потребляемая мощность, Вт	0.09	0.2	0.5	1
Световой поток, лм	8	20	50	100
Рабочий ток, мА	25	60	150	300
Рабочее напряжение, В	3.2	3.2	3.2	3.2
Максимально допустимая температура корпуса, °С	+60	+80	+80	+110
Габариты, мм	2.8 х 3.5	2.8 х 3.5	2.8 х 3.5	2.8 х 3.5
Угол излучения, градусов	120	120	120	120

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Характеристики китайских светодиодов могут существенно отличаться от указанных в таблице, причем, как правило, в худшую сторону. Все будет зависеть от изобретательности конкретного производителя и характеристик кристалла, который понадобилось срочно продать под видом smd 2835.

к содержанию ↑

Применение

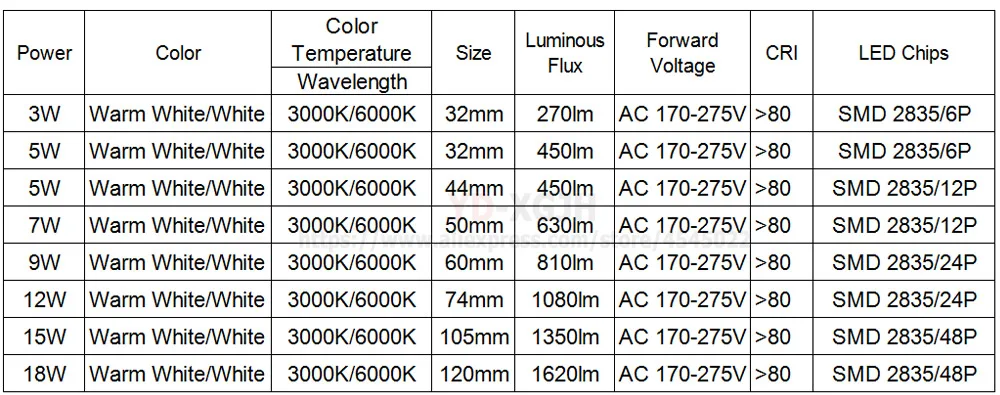

Благодаря хорошей светоотдаче, большому углу рассеивания, компактности и относительно невысокой стоимости диоды smd 2835 получили самое широкое применение в осветительной технике. Из них собирают светодиодные лампы для общего и локального освещения, их встраивают в светодиодные ленты, которая, в свою очередь, используется как для освещения, так и в декоративных целях.

Встретить smd 2835 можно в карманных фонариках и тактических фонарях. Низковольтные лампы, собранные на их базе, успешно используют автомобилисты, устанавливая их в фары и габариты вместо лампочек накаливания.

Весьма популярны эти приборы у электронщиков и дизайнеров, поскольку smd 2835 можно купить отдельно или собранными в модули различных форм, размеров и мощности.

smd диоды этой серии можно приобрести отдельно или встроенными в готовые осветительные приборы к содержанию ↑

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором.

По конструктивному исполнению светодиодная лента различается на:

герметичную;
пылевлагозащищенную;
слабозащищенную;
без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Реальная удельная мощность светодиодной ленты несколько ниже, поскольку производитель слегка занижает ток через полупроводники. Это увеличивает надежность СЛ без существенного ухудшения остальных ее характеристик.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

Светодиодная лента smd 2835 120 СW Premium.
Светодиодная лента smd 2835 120 CW Econom.

smd 2835 120 СW Premium (слева) и smd 2835 120 CW Econom

Характеристики первой:

светодиодов на 1 м – 120;
удельная мощность – 8.4 Вт/м;
удельный световой поток – 635 лм/м;
напряжение питания – 12 В.

Характеристики второй:

светодиодов на 1 м – 120;
удельная мощность – 9. 6 Вт/м;
удельный световой поток – 360 лм/м;
напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Несмотря на низкие световые характеристики, недорогие ленты вполне подойдут для декоративной подсветки. Единственно, вероятность того, что изделие отработает положенный ему ресурс, намного ниже, чем у фирменного.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

к содержанию ↑

Как отличить СМД 2835 от 3528

Существует еще один тип светодиодов, которые нередко путают с 2835, – это smd 3528. Мало того, что вводят в заблуждение цифры, так обе модели имеют одинаковые размеры. Тем не менее это абсолютно разные приборы, причем светодиоды 3528 имеют гораздо более скромные характеристики:

Мощность – 0.06 Вт.
Световой поток – 6 лм.
Угол излучения – 100 градусов.

Таким образом, если ты спутаешь эти приборы, то у тебя на руках окажется, к примеру, лента или лампа с удельной мощностью 3.6 Вт/м вместо ожидаемых 14.4 и со световым потоком в 360 лм/м вместо 1200.

Как же отличить один тип светодиодов от другого? Сделать это несложно, поскольку конструктивные особенности каждого из них видно даже невооруженным глазом:

Внешний вид светодиодов smd 3528 и smd 2835

Во-первых, кристалл у smd 2835 покрыт компаундом на всей площади корпуса, а у модели 3528 покрытие занимает лишь небольшой круглый пятачок. Кстати, именно из-за такого маленького пятачка угол рассеивания последнего сужен до 100 градусов.

Во-вторых, поскольку smd 2835 имеет минимум вчетверо большую мощность, он сильнее нагревается, а значит, требует более эффективного отвода тепла. А роль теплоотвода, как я уже говорил, исполняют выводы прибора – они у этого типа светодиодов намного больше.

Вот мы и разобрались со светодиодами и светодиодными лентами smd 2835. Теперь ты знаешь, где они используются, какими характеристиками обладают и чем отличаются от изделий похожих типов.
