Своими руками котел для отопления: отопительный котел своими руками, как сделать, сварить

Содержание

как сделать, чертежи, как сварить агрегат отопления для дома

Система отопления частного дома – это сложная схема разводки труб, сердцем которой является отопительный котел. В нем нагревается теплоноситель, который под действием законов физики или при помощи циркуляционного насоса перемещается по трубам, попадает в радиаторы, где отдает свое тепло, и остывшим возвращается опять в котел. И процесс этот повторяется до бесконечности.

Современный рынок котельного и отопительного оборудования предлагает сегодня огромный ассортимент нагревательных приборов. К сожалению, цена многих моделей не всем по карману. Поэтому перед частью потребителей встает вопрос, можно ли сделать котел отопления своими руками, будет ли этот самодельный прибор работать так же эффективно, как заводские аналоги? Сделать котел можно, если вы хороший сварщик и работать он будет не хуже.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки.

Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке.

В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

О том, как сделать котел, работающий на твердых видах топлива, для отопления дома и будем говорить ниже.

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

электросварочный аппарат;
газовый резак;
болгарка;
молоток;
рулетка;
маркер или мел.

Материалы

Из материалов:

труба бесшовная диаметром 425 мм;
труба диаметром 100 мм;
труба диаметром 25 мм;
металлический лист толщиною 4 мм;
два сгона диаметром 25 мм;
небольшие петли;
уголок 25 мм;
арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Самое главное, найти чертежи, в которых указаны размеры отопительного прибора.

Изготовление корпуса

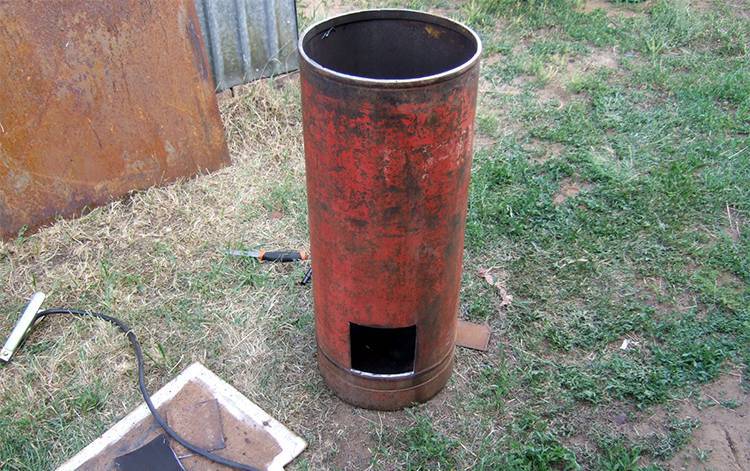

Итак, в первую очередь подготавливаются детали будущего агрегата. Из трубы 425 мм будет изготавливаться корпус отопительного прибора. Для небольшого отопительного котла высота в 1,0-1,2 м с учетом небольшого диаметра – это оптимальный вариант.

Режем трубу по этим размерам с помощью газового резака. Края обрабатываем болгаркой.

Отверстия для топки и поддувала

Теперь необходимо в корпусе вырезать два отверстия: под топку и для поддувала. Они должны быть прямоугольными. Для топки подойдет размер 20х10 см, для поддувала 20х3 см. Они располагаются один над другим, топочное отверстие выше.

Расстояние от края трубы до поддувала в пределах 5-7 см. Между отверстиями расстояние – 5 см. Края отверстия обрабатываются болгаркой. Вырезанный кусок стенки трубы для топки будет использован в качестве дверцы. Его края также зачищаются.

Отверстия для патрубков

С помощью резака вырезаются еще два отверстия под патрубки подачи и обратки диаметром 25 мм. Отверстия располагаются друг напротив друга. При этом отверстие обратки вырезают сбоку котла над топкой: от топочного отверстия на расстоянии 15 см.

На расстоянии 5 см только от верхнего края корпуса вырезается отверстие для подачи теплоносителя. Тут же к этим отверстиям можно приварить два сгона.

Внутренние детали

Из металлического листа вырезаются три блина: два диаметром 425 мм, один диаметром 412 мм. Последний будет установлен внутрь корпуса, а так как толщина стенки трубы составляет 6 мм, то на диаметр выпадает 12 мм, плюс 1 мм на свободное вхождение.

В одном из блинов диаметром 425 мм и в круге 412 мм по центру вырезается отверстие диаметром чуть больше 100 мм. Готовится дымоход из трубы 100 мм. Для этого режется отрезок 120-130 мм. Из трубы 25 мм нарезаются кусочки длиною по 50 мм для ножек котла. Из арматуры делается решетка для зольника, за основу берется размер внутреннего диаметра корпуса.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Тестирование и подключение к системе

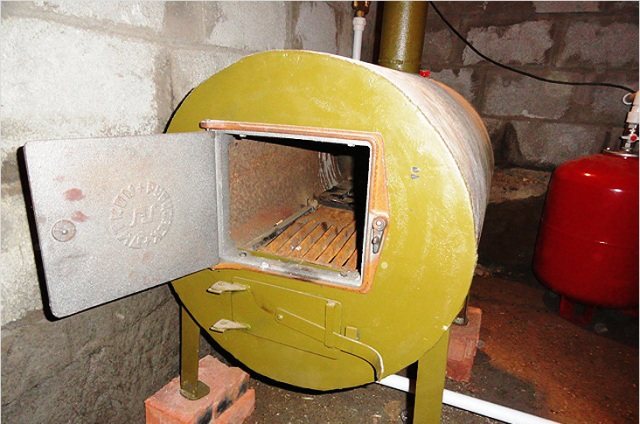

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода. Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество.

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления.

Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.

Другие варианты

Твердотопливный котел для отопления дома может быть изготовлен в виде куба из металлического листа толщиною 4 мм. Это более сложная конструкция, в которой придется собирать отдельную топочную камеру. Получится, что в корпус котла устанавливается камера сгорания. А между стенками двух конструкций будет циркулировать теплоноситель. Это более эффективный вариант, но сложный в изготовлении. В нем много сварных швов, что снижает надежность и безопасность эксплуатации.

Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом
Создаем котел
Дровяные котлы
Пиролизные котлы
Котлы на отработанном масле
Электрические котлы

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

Открытый дровяной котел из хлама: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из хлама

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.
Преимущество в том, что весь дым, беспорядок и пожароопасность остаются снаружи и вдали от дома.
Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешнего кожуха, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для части бака я использовал старый бак для мазута. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить некоторые фитинги для труб, и, конечно же, топка идет внутрь. Фитинги, которые я снял с водонагревателя, я сохранил и приварю их к мазутному баку в нужных местах, это штуцеры на 3/4″. Нам нужно 5 штуцеров. Они будут для
* аквастата резервуар
* термометр     3/4 высоты
* перелив          самая верхняя сторона
* впускное отверстие для воды          нижнее рядом с передним концом
* выпускное отверстие для воды         на дне бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части
Нам также понадобятся 2 фитинга большего размера в верхней части бака . будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0007 Затем приварите все фитинги, а когда они будут готовы, вставьте топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки. 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии около 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу. Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все, что касается демпфера, просто отложите его пока.

Шаг 4: Дверь

Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. вне.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки. Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6: Подключить.

Если вы, как я, помещаете это в надворную постройку, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / водовоздушный теплообменник. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата от котла к дому.
* UF romex провод (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке. Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно установить его так, чтобы он был практически герметичен на входе воздуходувки, чтобы весь воздух проходил через него.

Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите где-нибудь в доме ток и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть резервуара, проходящего через крышу. готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой. Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, он будет у вас в качестве резервного.

Участвовал в
Off Конкурс сетки

1 человек сделал этот проект!

Вы сделали этот проект? Поделись с нами!

Пошаговое руководство – Советы мастеру

Перейти к содержимому

В этой статье мы расскажем вам, как установить пароконвектомат. Комбинированные котлы (комбинированные котлы) представляют собой высокоэффективные котлы, использующие газ для бытового водоснабжения и центрального отопления в одном агрегате. Комбинированные котлы — отличное дополнение к любому дому и замечательная идея экономии места. Если вы, как и многие в современном мире, хотите стать эффективными, то пароконвектомат определенно может быть для вас.

Они просто устанавливаются, не требуют хлопот и являются отличным дополнением к любому дому, независимо от размера или местоположения. Мы надеемся, что к концу этой статьи вы будете точно знать, как установить пароконвектомат.

Что такое комбинированный котел?

Комбинированные котлы, как описано в предыдущем абзаце, представляют собой тип котла, который используется для нагрева воды для бытовых нужд и системы центрального отопления. Комбинированные котлы сочетают в себе, как следует из названия, эти две функции, что значительно повышает эффективность вашего дома и означает, что вам не нужен огромный котел с баком или два отдельных бака, как во многих домах. Они очень экономичны в эксплуатации и являются отличным дополнением к любому дому. Если вы хотите установить пароконвектомат самостоятельно, вам обязательно следует ознакомиться с обзорами и сравнить устройства, чтобы убедиться, что у вас есть лучший пароконвектомат для вашего дома. Как и любой котел, они нуждаются в обслуживании время от времени. Кроме того, вы всегда должны следить за тем, чтобы ваш котел обслуживался ежегодно, чтобы он не пришел в негодность и не сломался на вас (никто этого не хочет!).

Можно ли установить бойлер самостоятельно?

Можете ли вы установить котел самостоятельно спросите вы? Ну, если бы вы не могли, этой страницы не существовало бы, не так ли? Справедливо сказать, что установка водонагревателя непростая и может быть сложной задачей, но, как и во всем остальном, при настойчивости вы можете научиться их устанавливать. Установка котлов может быть очень дорогостоящей, поэтому, решив установить ее самостоятельно, вы сэкономите деньги на необходимости платить подрядчику за отправку к вам домой и установку котла для вас. Самостоятельная установка также дает вам технические знания, поэтому, если вам понадобится сделать это снова в будущем, вы сможете это сделать. По нашему мнению, лучший способ установить котел – это сделать его своими руками. Зачем платить кому-то за то, что можно сделать самому? Да, заплатив кому-то, вы можете сэкономить время, но уж точно не сэкономите деньги. Что для вас важнее? Некоторые говорят время это деньги…

Установка

Итак, вы решили установить свой котел самостоятельно. Вы должны знать с самого начала, что это нелегкий подвиг, и вы должны серьезно подумать заранее. Вот несколько шагов, которые вы можете ожидать:

Во-первых, вы должны полностью прочитать инструкцию по эксплуатации; если что-то непонятно из инструкции по эксплуатации, рекомендуем позвонить и попросить помощи у производителя;
Вы должны изучить схемы с каждой инструкцией. Диаграммы иногда могут быть более информативными, чем сопровождающий их текст;
Вы должны разложить все инструменты и материалы, необходимые для каждого отдельного этапа;
Вы должны убедиться, что у вас есть все компоненты, необходимые для завершения установки, чтобы не остановиться на полпути.

Куда это девается?

Когда у вас все будет готово, вы должны выяснить, куда идет ваш котел; вы должны знать, куда он идет по отношению к радиаторам и трубам. Если вы также устанавливаете новый радиатор, вам также нужно знать, куда он идет. Вы должны убедиться, что вокруг места, где будет стоять котел, у вас достаточно места — вам также нужно будет убедиться, что у вас есть соответствующий герметик и клей, чтобы впоследствии запечатать ваши стены.

Трубы

Расположение труб очень важно, вы должны знать маршруты труб в вашем доме, иначе у вас могут быть большие проблемы. Зная маршруты труб, вы сможете легко и быстро установить котел.
