Подъемно поворотные ворота

Подъемно поворотные ворота – специфический вид воротных систем (по типу открывания), которые конструктивно могут быть выполнены (согласно EN 12433-1:2000. Industrial, commercial, and garage doors and gates. Terminology. Part 1. Typesofdoors – русскоязычная рецепция СТБЕН 12433-1-2006. Ворота. Терминология. Часть 1. Виды ворот), как:

подъемно-поворотные ворота с одним (однопольные) щитовым полотном, которое в процессе открывания совершает движение опрокидывания и потом устанавливается/удерживается вверху в горизонтальном положении. EN 12433-1:2000 определяет три типа подъемно-поворотных ворот с одним щитовым полотном в зависимости от занимаемого полотном пространства при опрокидывании и в фиксированном в горизонтальном положении — не раскачивающиеся, нижняя кромка полотна которых при опрокидывании движется в пределах наружную вертикальной плоскости стенового проема, раскачивающиеся с выступанием кромки полотна во время движения за наружную вертикальную плоскость стенового проема, раскачивающиеся и выступающие, нижняя кромка полотна которых выступает на наружную вертикальную плоскость стенового проема при движении опрокидывания, а само полотно при фиксации в верхнем горизонтальном положении выступает за стеновой проем внутрь и снаружи;

Подъемно-поворотные ворота согласно классификации EN 12433-1:2000 – (слева направо) не раскачивающиеся, раскачивающиеся, раскачивающиеся и выступающие.

подъемно-поворотные ворота складывающегося типа с двумя шарнирно соединенными элементами полотна, которые перемещаются по вертикальным направляющим и складываются вверх при открывании ворот. По сути, это разновидность раскачивающихся и выступающих подъемно-поворотных ворот.

Подъемно-поворотные ворота складывающегося типа согласно классификации EN 12433-1:2000.

Справка: Если более скрупулезно и корректно проанализировать все подъемные ворота в классификации EN 12433-1:2000, то по факту к подъемно-поворотным складывающимся воротам следует отнести и вертикально открывающиеся cекционные ворота (Sektionaltor; Deckengliedertor) с полотном из набора горизонтальных, соединённых между собой элементов и горизонтально сложенной укладкой секций (см. подробнее в этом материале), поскольку каждая из секций вертикально открывающихся cекционных ворот с горизонтально сложенной укладкой при открывании перемещается по вертикальным направляющим и складывается вверх, а пакет удерживается в горизонтальном положении над проемом и выступает внутрь, занимая пространство помещения.

Нормативно-правовая база на подъемно-поворотные ворота.

Отдельных целевых стандартов на подъемно-поворотные ворота нет ни в российский, ни в зарубежной нормативно-правовой базе – подъемно-поворотные ворота регламентируются по конструкции, механическим и эксплуатационным свойствам:

в России ГОСТ 31174-2003 «Ворота металлические. Общие технические условия» (с изм. 19.07.2010), ГОСТ 4.226-83 «Система показателей качества продукции. Строительство. Окна, двери и ворота деревянные. Номенклатура показателей», ГОСТ 18853-73 «Ворота деревянные распашные для производственных зданий и сооружений. Технические условия», СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий», ГОСТ Р 53303-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость» и ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость» (при огнестойком и/или дымогазонепроницаемом исполнении;

в ЕС – пакетом стандартов и директив, подробно изложенных в этом материале (ссылка на Промышленные ворота).

Реальные и надуманные недостатки подъемно-поворотных ворот.

К реальным недостаткам подъемно-поворотных ворот следует отнести:

щитовую конструкцию полотна, опрокидываемого и удерживаемого в верхнем горизонтальном положении «целиком», что определяет сильную зависимость габаритов полотна/полотен от мощности используемого привода и по факту ограничивает размеры перекрываемых подъемно-поворотными воротами стеновых проемов;
необходимость выделения пространства внутри помещения, а иногда и снаружи для опрокидывания полотна/полотен и их фиксации в верхнем горизонтальном положении;
значительные нагрузки от цельного полотна при опрокидывании и в фиксированном горизонтальном положении, как на привод, так и компенсирующие вес торсионные пружины, что ускоряет износ шестерен/червяков редуктора (мотор-редуктора) привода и выработку ресурса торсионного механизма;

Справка: По данным сервисных служб профильных компаний – сборщиков-инсталляторов воротных систем регулировку натяжения компенсирующих пружин в подъемно-поворотных воротах приходится выполнять в 2-3 раза чаще, чем у вертикально открывающихся секционных ворот с горизонтальным и угловым движением полотна при открывании, а также порядной или вертикально сложенной укладкой секций.

сложность обеспечения/поддержки герметичности притвора полотна подъемно-поворотных ворот при больших сроках эксплуатации.

Мифами недостатков подъемно-поворотных ворот корректно признать утверждения о том, что:

из-за щитового типа полотна подъемно-поворотных ворот при механическом повреждении придется менять полностью ворота (или полотно ворот). На самом деле превалирующее большинство производителей изготавливает полотна подъемно-поворотных ворот в виде рам-каркасов, наполнением которых могут быть типовые сэндвич панели или отдельные секции-элементы, что позволяет при механических повреждениях выполнять замену одного-двух элементов наполнения, а не всего полотна;

из-за щитового типа полотна из листов металла подъемно-поворотные ворота не обеспечивают теплозащиты, звукоизоляции и др. эксплуатационных свойств. В действительности по теплозащитным свойствам, звукоизоляции, стойкости к ветровым нагрузкам, водо- и воздухонепроницаемости подъемно-поворотные ворота могут быть лучше секционных или рулонных роллетных, причем именно благодаря возможности изготовления плотна в виде щита большей толщины, чем это допустимо в полотнах секционных/роллетных воротах;
подъемно-поворотные ворота могут устанавливаться только в четко прямоугольный проем без арочных элементов.

Это действительно так, но по факту ворота любого типа открывания и конструкции полотна могут и должны устанавливаться только в проемы с прямыми углами и выверенными горизонталью/вертикалью. При редких случаях инсталляции секционных/роллетных ворот в арочные проемы на самом деле воротная система прямоугольная, но установлена перед/или за арочным проемом, что создает иллюзию арочных ворот;
из-за веса щитового типа полотна подъемно-поворотных ворот ручное управление воротами невозможно. На самом деле ручное управление любыми подъемными воротами будет невозможным, если вес полотна не компенсируется набором торсионных пружин, а их установка и регулировка обязательна в подъемно-поворотных воротах.

Теряетесь в выборе?

Отправьте заявку. Наш менеджер свяжется с вами и поможет подобрать подходящий товар.

Изготовление гаражных ворот
Механизмы для ворот
Открывание ворот

Подъемные ворота своими руками для гаража: чертежи

Сделать подъемные ворота своими руками, сэкономить деньги для семейного бюджета, а заодно продемонстрировать окружающим свое мастерство. Пусть приходят за советом. Почему бы и нет? Ворота для гаража станут визитной карточкой автовладельца.

Содержание

1 Размышления у гаражных ворот
2 Секция — раз, секция — два, секция — n
3 Подъем переворотом
4 Отмеряем семь раз

Размышления у гаражных ворот

Вот гараж с массивными воротами распашного типа. Выглядят неэстетично, массивные створки, лязгающие, с уродливыми замками. Хочется заменить чем-нибудь изящным, радующим глаз, но цены… Все дорого — и сборный комплект, и установка. А может сделать подъемные гаражные ворота своими руками? Ведь не боги горшки обжигают, тем более, устанавливают ворота. Кто в детстве не собирал модели конструктора? Тут тоже самое, только размеры в несколько раз больше и присутствует элементарный поворотный механизм. Выбираем модель и настраиваемся сотворить чудо:

Раздвижные не подходят, хоть внутренние, хоть наружные. Ширина гаража не располагает к такому варианту.
Горизонтальная распашонка, где створка с петлями на верхнем косяке? Гаражные ворота подъемные, но конструкция не подходит из соображений безопасности и защиты от взлома.
Рулонные модели — это для промышленных складов. Установить самому нелегко, плюс обслуживание и уход создадут дополнительные проблемы и расходы. Конструкция не для частного гаража.
Роллеты — уже теплее. Они же рольставни или защитные жалюзи, то есть, подъемно-секционные ворота. Подойдут тем, кого не страшат цены и сложности монтажа и визгливые звуки, которые создают несмазанные ролики.

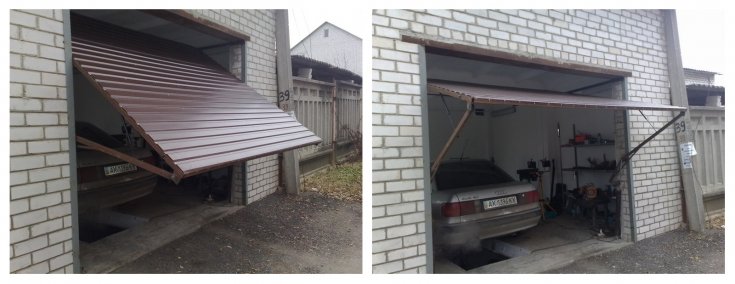

Подъемно-поворотные ворота на шарнирно-рычажковом механизме. По параметру «цена и простота в установке» — лучший выбор гуманитария. Впрочем, инженеры и техники тоже склоняются в их пользу. Гаражные подъемные своими руками — именно так!

Итак, 2 последних номера лидируют в рейтинге. Рассмотрим каждый из них.

Секция — раз, секция — два, секция — n

Роллеты поставляются готовым комплектом. Секции изготавливаются под размеры ворот. Остальное — подъемный механизм, ролики, направляющие, комплектующие узлы и детали — стандарт. Что удобно, если возникнет вопрос замены.

Монтаж, если внимательно изучить схему, не составит труда. Подъемно-секционные ворота выглядят эстетично, особенно, когда гараж и жилой дом непосредственно примыкают друг к другу и составляют единое здание с внутренней дверью между помещениями. В случае неисправности подъемного устройства можно пройти в гараж через дом и поднять ворота с помощью запасного привода.

Кроме сложности конструкции, есть другие недостатки:

Непросто обеспечить герметизацию, особенно в верхней части, где секции разворачиваются и скользят вдоль потолка. Даже в закрытом состоянии там остаются неплотности, через которые поступает холодный воздух, что в условиях российской морозной зимы существенный недостаток.
Места соединения секций — слабое звено в смысле защиты от взлома. В этом они проигрывают цельной металлической створке.

Для отдельно стоящего гаража требуется либо запасной вход, либо внешний аварийный привод подъемника на случай поломки мотора или обрыва электропитания.
Такое устройство не подпадает под определение самодельные подъемные ворота и не станет гордостью умельца. Купил, установил — кто угодно сумеет.

Конечно, каждый решает сам, что ему лучше подходит. Ворота для гаража — это в некотором роде лицо владельца и элемент декора, за которым скрывается автомобиль. Они должны соответствовать друг другу.

Подъем переворотом

Кто занимался гимнастикой на перекладине, тот знает такое упражнение. Если возникло желание сотворить гаражные подъемные ворота своими руками, то здравый смысл подсказывает выбор в пользу подъемно-переворотных. Именно они позволяют полностью раскрыть творческий потенциал мастера. Все элементы конструкции можно выполнить самостоятельно, а в качестве подъемного механизма приспособить любое устройство, способное тянуть на себя с помощью любого привода: ручного, механического, электрического, гидравлического, в виде противовеса или с элементами пневматики. Вот где можно развернуться творческому человеку! Изготовление подъемных ворот становится увлекательным досугом.

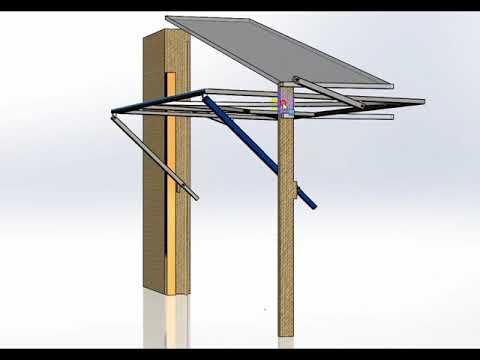

Изучаем схемы. Все примерно одинаковые, принцип не сложен. Есть цельнометаллическая створка ворот, полностью закрывающая проем входа изнутри. Герметизация обеспечена. Теперь надо продумать, каким образом заставить эту створку подняться вверх и при этом развернуться на 90°. Вполне возможно, что в гардеробе или на кухне есть полка, где дверца открывается именно таким образом. Глядя на нее, понимаем, каким образом срабатывает шарнирно-рычажковое соединение, поворотный механизм, при котором дверца разворачивается и утапливается внутрь. В крайнем случае можно прогуляться в мебельный салон или скопировать чертежи в тематическом сообществе. Если уж делать своими руками, то все от начала до конца.

Сварщика придется пригласить. Крепежи, шарниры, металлические трубы, уголки и швеллер, из которых изготовим раму, штанги, стойки и рычаги, придется купить или раздобыть другим законным способом. Не забыть уплотнение, теплоизоляцию, элементы декора. Какая потребуется фурнитура, станет ясно в процессе сборки.

Отмеряем семь раз

Раз все делаем самостоятельно, то главное — не ошибиться в размерах. Стойки и раму смоделируем и замерим в натуре прямо в гараже. С кронштейнами, направляющими, рычагами и ограничителями немного сложнее. Если нет технических навыков к черчению, то можно обойтись школьным курсом геометрии, куском картона и коробкой из-под обуви. Из коробки делаем макет гаража.

Важно соблюсти пропорции фасада, проема двери и высоты потолка.

Из куска жесткого картона или пластика вырезаем «ворота». Затем берем палочки из суши-бара и моделируем механизм, работающий следующим образом:

на шарнирное крепление в середине верхней кромки дверей подается тягловое усилие, направленное внутрь гаража, вдоль центральной направляющей на потолке;
за счет боковых шарнирных рычагов дверь не падает, не волочится, а начинает разворачиваться, то есть, открывать проем;
длина боковиков подбирается такая, чтобы, дойдя до верхнего горизонтального положения, дверь оставалась параллельной полу; боковые рычаги становятся ограничителями, конечниками, не дающими ей задираться;
тягловое усилие увлекает верхнюю створку внутрь гаража и вдоль потолка, где, чтобы она не перекосилась, ее движение происходит внутри двух направляющих, ограничивающих дверь слева и справа.

Если на модели удалось воспроизвести механизм, то можно снять размеры и, зная пропорции макета, натуральную величину каждого элемента. После чего из заготовок и материалов скроить, изготовить и собрать комплектующие. Затем опробовать в работе и звать друзей, пусть посмотрят, какие подъемно-поворотные ворота своими руками сотворил их друг-гуманитарий и поучаствуют в торжественном открытии.

По вашему примеру каждый из них сможет свои ворота гаражные подъемные своими руками сотворить и пригласить уже вас на торжество.

Ворота в гаража подъемные — как сделать своими руками

Содержание

Типы ворот
Подъемно-секционные ворота в гараж
Подъемно-поворотные гаражные ворота
Доступно ли самостоятельное изготовление подъемных ворот?
Устройство ворот подъемно-поворотного типа
Инструменты, материалы
Пошаговая инструкция
Монтаж ворот на видео

Сегодня мы более подробно рассмотрим подъемные гаражные ворота. Именно они отличаются достойными эксплуатационными характеристиками, гарантируют хороший уровень безопасности.

Типы ворот

Сейчас широко распространены воротные конструкции двух основных типов: это подъемно-поворотные и подъемно-секционные. Сейчас мы более подробно остановимся на каждом виде.

Подъемно-секционные ворота в гараж

Отметим главную отличительную черту таких ворот для гаража: их створку собирают из отдельных сегментов. Когда подъемно-секционные ворота открываются, панели уходят внутрь гаражного помещения с помощью специальных роликовых направляющих.

Сразу стоит выделить ряд преимуществ такой конструкции.

Работают совершенно бесшумно.
В эксплуатации конструкция очень проста, легко мыть.
Автоматизированная система закрывания и открывания ворот легко и быстро монтируется.

Недостатки тоже есть. Дело в том, что такие конструкции отличаются гибкостью, не могут быть достаточно прочными. Кроме того, их довольно сложно изготавливать и монтировать.

Подъемно-поворотные гаражные ворота

Такая конструкция отличается своей повышенной устойчивостью к любым внешним механическим воздействиям. Весь секрет в том, что створка ворот с подъемно-поворотным принципом действия представляет собой цельную панель. В процессе открывания она поворачивается на 90 градусов благодаря работе специального рычажно-шарнирного управляющего механизма. В результате внизу образуется зазор, через который свободно может пройти человек, проехать автомобиль.

Главные преимущества ворот подъемно-поворотного типа:

конструкция более простая, поэтому ее вполне можно изготовить своими руками даже без специального инженерного или строительного образования;
взломостойкость ворот рекордно высокая.

Без минусов здесь тоже не обошлось. Монтировать такую конструкцию достаточно сложно. Придется быть предельно внимательным, сверяться с чертежами и видео. Но все-таки с такой работой можно справиться своими силами. Однако при рекордно низких температурах в зимний период механизм может начать давать сбои в работе. Тут уже надо продумывать систему теплоизоляции, сокращать количество мостиков холода.

Доступно ли самостоятельное изготовление подъемных ворот?

Здесь все будет полностью зависеть от конкретного типа конструкции. Так, секционные ворота практически невозможно сделать своими руками. Они настолько сложны конструктивно, что требуют именно профессиональной сборки в производственных условиях. Можно приобрести готовые и самостоятельно их установить. При этом в дальнейшем придется каждый раз их открывать и закрывать вручную, поскольку систему специализированного привода сумеет правильно смонтировать только специалист.

А вот если вы решите использовать не секционные, а подъемно-поворотные ворота в гараж, вы вполне можете лично взяться за их изготовление и монтаж. Тогда придется только приобрести все необходимые комплектующие, материалы. Безусловно, понадобятся для работы и определенные инструменты. Отрегулировать и собрать ворота вполне можно самостоятельно. Далее мы рассмотрим подробно, как правильно сделать подъемные ворота для гаража своими руками.

Устройство ворот подъемно-поворотного типа

Вот из каких основных элементов состоит конструкция таких гаражных ворот.

Опорная часть ворот – каркас.
Подъемная створка помещается в прочную раму из стали.
Имеется специальный механизм для перемещения створки.
Вручную ворота тоже можно закрывать, если воспользоваться узлом возвратной пружины.

Важный момент! Желательно делать створку из профилированного листа, а не из древесины. Деревянная створка слишком много весит, что затруднит работу механизмов, повысит износ. Кроме того, дерево может начать разбухать под негативным влиянием влаги, будет деформироваться.

Ворота утепляют. Чтобы обеспечить должный уровень пожарной безопасности, желательно использовать в роли утеплителя базальтовую вату или пенополистирол.

Когда изготавливают каркас из деревянных или стальных балок, его делают точно по размерам проема в гараже. Створку желательно делать из стандартных сэндвич-панелей. Кто-то предпочитает использовать доски, прокладывая их листовым утеплителем.

Уровень пожарной безопасности значительно повышается, если поверхность створки дополнительно покрыть оцинкованным листом профнастила. Кроме того, это обеспечит отличную устойчивость к коррозии. Для создания современного дизайна можно обшить створку пластиком.

Тип механизма, который будет перемещать створку ворот, тоже играет существенную роль. В большинстве случаев применяют два вида механизмов.

Конструкция с противовесами более простая, доступная для изготовления и монтажа. В ней используют специальные противовесы, подвешивая их на тросах: они перемещают створку ворот через систему блоков. Только раму для такого механизма придется значительно усилить, иначе она не выдержит нагрузок.

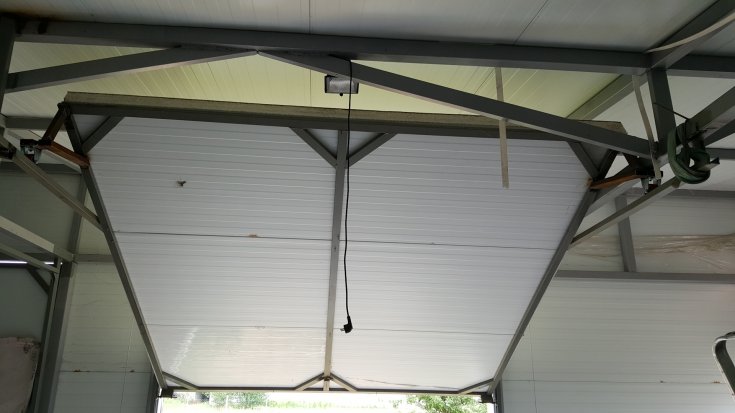

Шарнирно-рычажный механизм базируется на двух главных рычагах. Они двигаются по специальным направляющим благодаря шарнирам.

Инструменты, материалы

Важно запастись всеми необходимыми материалами, инструментами для самостоятельного изготовления и монтажа подъемно-поворотных ворот в гараже.

Обязательно нужны:

набор гаечных ключей, отверток;
рулетка со строительным уровнем;
сварочный аппарат;
электрическая дрель.

Понадобится и целый ряд материалов.

Направляющие элементы с шарнирами делают из стального профиля. Вам нужны швеллеры, уголки.
Не обойтись без противовесов. Можно воспользоваться заготовками, но идеальное решение – взять готовые противовесы, например, от старого лифта.
Для троса крепления противовеса нужна прочная профильная труба.
Стальной цельный трос.
Возвратные пружины.
Материалы для изготовления створки.
Стальные накладки.
Направляющие из стали.
Резиновые профили для уплотнения.
Закладные детали из стали: уголки, кронштейны.

Вы уже запаслись всем необходимым? Тогда пора переходить непосредственно к алгоритму действий.

Пошаговая инструкция

Запоминайте пошаговую инструкцию изготовления гаражных подъемно-поворотных ворот.

В первую очередь надо собрать П-образную коробку для ворот. Ее делают из трех брусьев, стальных или деревянных. Конструкцию заглубляют непосредственно в пол гаража, в цементную стяжку, как минимум на 20 мм. При этом горизонтальный брус тщательно закрепляют при помощи угольников или стальных пластин.
Затем нужен монтаж направляющих шарниров. Верхний кронштейн устанавливают под потолком. Запомните, что кронштейн должен легко перемещаться по створке, чтобы не заклинивало механизм. Лучше всего пристрелять кронштейн с помощью стальных монтажных штырей прямо к панели перекрытия гаража. Потом к нему болтами прикрепляют шарниры. И створка становится подвижной.
Сборка створки – ответственный этап. Сначала сваривают раму из уголков. Размер полностью зависит от параметров проема. Потом в створке закрепляют щит с уплотнителем с помощью саморезов. Обязательно надо вставить уплотнители из резины. Не забудьте и о месте для замка.
Потом остается смонтировать направляющие рельсы. В них вставляют ролики шарниров. Направляющие должны находиться под потолком, с левой и правой стороны от верхнего кронштейна.

Потом наступает очередь установки, то есть непосредственно монтажа конструкции ворот. Их надо грамотно закрепить в проеме, предусмотрев необходимые условия для правильного функционирования механизмов.

Сначала идет предварительная установка. Створка вставляется в проем. Сразу же нужно сделать разметку для шарниров подъемного механизма.
Потом шарниры монтируются к створке саморезами. Важно проследить, чтобы рычаги плавно и свободно скользили по направляющим, когда идет полный ход створки. Рычаги обязательно располагают параллельно друг другу. Когда рычаги закреплены верно, все правильно работает, можно окончательно зафиксировать шарниры.
Теперь противовесы или возвратные пружины устанавливаются на главном направляющем кронштейне. Пружины устанавливают параллельно, с обеих сторон от створки ворот. Обратите внимание: ворота должны до конца закрываться при помощи возвратных пружин. Если не удалось этого добиться, надо дополнительно подобрать оптимальные параметры противовесов.
Стыки надо обработать цементным раствором. На торцах полотна ворот монтируют накладки из стали, используя саморезы. Они нужны для предотвращения коррозии.
Затем остается только установить замок на гаражных воротах.

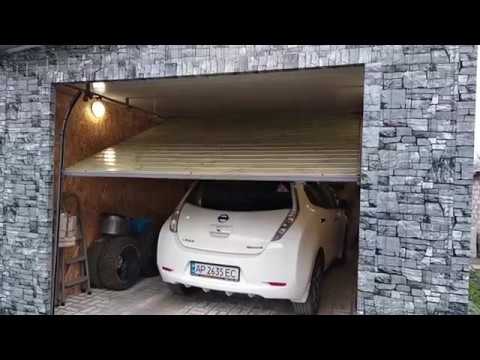

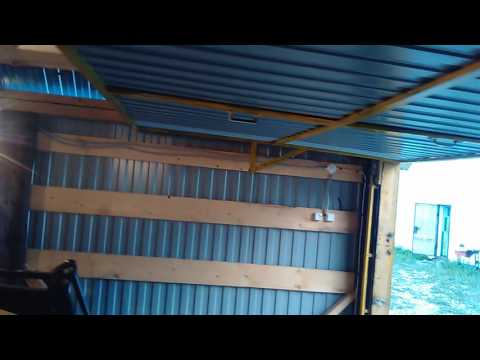

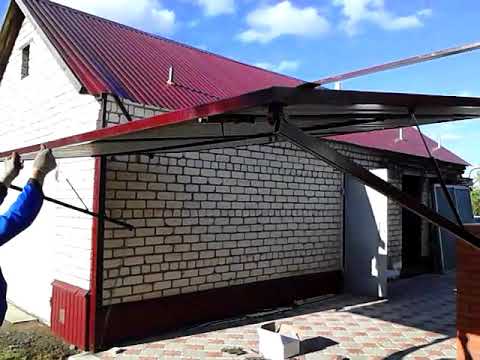

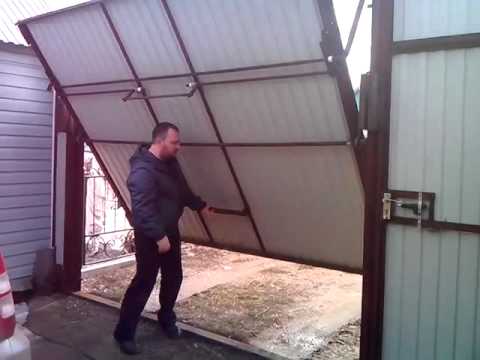

Монтаж ворот на видео

Хотите еще раз досконально разобраться во всех тонкостях самостоятельного монтажа ворот подъемных для гаража? Тогда вам стоит посмотреть видео.

Будьте внимательны к деталям, запоминайте все важные советы, алгоритм действий. Изучите более подробно схемы.

Подъемно-поворотные ворота от производителя Херман в Створэкс

Подъемно-поворотные ворота Hormann

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2800х2600(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота Hormann

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2750х2500(h)

от 42 300 р.

Купить

Стальные подъемно-поворотные ворота Berry

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2550х2500(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2200х2300(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота Hormann

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2500х2650(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота с наполнением стальными сендвич-панелями

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2600х2500(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота

Производитель — Створэкс

Наполнение — сендвич-панели

Автоматика — САМЕ Италия

Размеры — 3000х2500(h)

от 28 190 р.

Купить

Подъемно-поворотные ворота с автоматикой CAME

Производитель — Створэкс

Наполнение — сендвич-панели

Автоматика — САМЕ Италия

Размеры — 2400х2300(h)

от 28 190 р.

Купить

Подъемно-поворотные ворота Berry

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2700х2300(h)

от 42 300 р.

Купить

Стальные подъемно-поворотные ворота

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика -Hormann Германия

Размеры — 2300х2450(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2200х2350(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота

Производитель — Hormann

Наполнение — стальные сендвич-панели

Автоматика — Hormann Германия

Размеры — 2500х2500(h)

от 42 300 р.

Купить

Подъемно-поворотные ворота получили свое название исходя из характера движения полотна. Они поднимаются к потолку, что экономит место в гараже. В открытом состоянии не занимают места ни внутри, ни снаружи, кроме того, они не коробятся, в отличие от секционных. Представляют собой цельную конструкцию, а не состоят из нескольких секций. Они могут быть как автоматическими, так и механическими, в любом случае, это самый скоростной вид, открываются и закрываются быстрее любых других. Помимо этого обладает следующими преимуществами:

высокие вандалозащитные качества,
доступны нестандартные виды отделки,
надёжно защищены от взлома,
работают быстро и бесшумно,
не нуждаются в смазке и регулировке,
могут быть установлены там, где нельзя монтировать другие варианты (отсутствуют притолоки например),
выдерживают очень жесткие условия эксплуатации,
случайно не закроются от порыва ветра.

Подъемные ворота позволяют добиться теплосбережения, по теплосберегающим показателям они аналогичны стеклопакетам. При этом имеется возможность оборудовать полотно дополнительным слоем уплотнителей, что повысит его теплосберегающие свойства.

Они могут применяться не только в частных гаражах, но и на автостоянках, в автосервисах и автомойках. Поворотные ворота адаптированы для промышленного применения и выдерживают много циклов открывания и закрывания. Их электропривод специально рассчитан на жёсткую эксплуатацию, благодаря чему их можно открывать и закрывать бесконечное число раз, не слишком заботясь об износостойкости.

Компания Створэкс занимается самостоятельным изготовлением подъёмно-поворотных ворот. Это перспективная новинка, являющаяся очень удобным средством для контроля доступа в гараж. Их удобно устанавливать и эксплуатировать, служат довольно долго, не требуют особого ухода и технического обслуживания. Цена на такой тип ворот вполне доступна, зависит от размера и отделки. Более детально насчет стоимости и любых других вопросов вас проконсультируют наши менеджеры.

Микроволна
S-гофр
M-гофр
L-гофр
Филенка

Фото работ

Подъемные гаражные ворота своими руками

Владельцы гаражей в один голос утверждают, что система подъемных гаражных ворот очень удобна, практична и современна. Одна такая система отличается достаточно высокой ценой, а потому не все себе ее могут позволить. Чтобы удешевить установку подъемных гаражных ворот, предлагаем изготовить их своими руками, а наша статья вам в этом поможет.

Содержание:

Секционно-подъемные ворота
Подъемно-поворотные ворота своими руками — чертежи
Гаражные ворота подъемные — размеры
Ворота гаражные подъёмные — цена

Секционно-подъемные ворота

На сегодняшний день востребованы два типа подъемных гаражных ворот: секционные и поворотные подъемные ворота.

Первые отличаются тем, что их общее полотно набрано из секций заданной ширины и полуметровой высоты. В момент открывания ворот секции подтягиваются вверх, а при закрывании – вновь спускаются в вертикальной плоскости. Материал для изготовления панелей может быть натуральный (металл или дерево) или синтетический (высокопрочный пластик).

В этом типе подъемных ворот панели соединены между собой шарнирами, мобильные части которых, как правило, выполняются из прочных материалов (металла или пластика), а статические, такие как направляющие полозья, изготавливаются из материалов, устойчивых к воздействию влаги, т. е. обладающих антикоррозионными свойствами.
К положительным сторонам данной системы подъемных ворот относятся легкость в эксплуатации, безопасность и высокопрочность. Негативной стороной является то, что они подвержены взлому. Кроме того, если вы решите изготовить подобные ворота самостоятельно, то вам это будет сделать достаточно сложно, практически невозможно. Единственное, что можно посоветовать, это приобрести готовый комплект и установить его своими руками. Это снизит общую стоимость полученной системы.

Подъемно-поворотные ворота своими руками — чертежи

Данный тип ворот отличается тем, что имеет цельное полотно закрывания. Это позволяет надежно защитить гараж от злоумышленников, т.к. такая система слабо подвержена взлому. В данном типе ворот открывание и закрывание створки обеспечивается за счет рычагов и шарниров.

Одним из плюсов такой системы является то, что гаражные ворота функционируют практически бесшумно, т.к. здесь нет механизмов, скользящих один по другому. Кроме того, именно такой тип подъемных ворот возможно изготовить своими силами, о чем мы и поговорим ниже.
В конструкцию подъемно-поворотных ворот входят:

коробка ворот;
цельная подъемная створка;
фурнитура, позволяющая открывать/закрывать ворота.

Изготавливаются подъемные гаражные ворота своими руками, чертежи которых представлены выше, в несколько этапов.

Выбор материала для подъемной створки.
При выборе материала для изготовления подъемной створки, специалисты рекомендуют остановиться на металле или на дощатом полотне, специальным образом обработанном. Откажитесь от цельного деревянного полотна, т.к. оно подвержено негативному воздействию факторов окружающей среды: влаге, солнцу, ветру и т.д., а также обладает достаточно большим весом, что создаст излишнюю нагрузку на механизм запирания дверей.
Выбор вида механизма открывания
Существует два вида механизмов открывания подъемных ворот: шарнирно-рычажковый и на противовесах. Первые весьма надежны, и не подвержены блокировке щита. Но при их монтаже необходимо особое внимание уделять монтажу направляющих, которые должны располагаться строго параллельно друг другу и перпендикулярно основанию.Во втором случае открывание/закрывание ворот происходит за счет противовеса, закрепленного с верхней стороны створки. Вес противовеса будет прямо пропорционален весу створки.
Изготавливаем и крепим коробку для ворот.
Коробка состоит из трех брусков (12х8 см), два из которых используются в качестве вертикальных и один горизонтальный. Соединяют бруски между собой металлическими уголками или скобами. Нижний брус необходимо утопить в стяжке пола на глубину 2-3 см. Устанавливаем с помощью длинных металлических штырей коробку в дверной проем гаража.

Оставшиеся этапы касаются изготовления и монтажа створки и механизма закрывания/открывания ворот. Этапы очень специфические и с особенностями их реализации вы можете ознакомиться из ниже расположенной таблицы.

Гаражные ворота подъемные — размеры

При расчете размеров гаражных ворот в первую очередь нужно опираться на вид и размеры транспортного средства, под которое планируется использовать данный гараж. Существуют определенные правила, которые гласят, что ширина ворот для гаража под мотоцикл должна быть не менее 180 см, под легковушку – 250 см, а под микроавтобус или джип – 280 см. Но в идеале размер лучше рассчитать индивидуально под свое транспортное средство: к размерам автомобиля (его высоте и ширине) прибавить по 30-35 см и получим оптимальные размеры ворот.

Ворота гаражные подъёмные — цена

Если же вы все-таки не решились изготовить подъемные ворота своими руками, предлагает вам ознакомиться с ценами на наиболее популярные модели.

Цены актуальны на период осени 2015 года и представлены в качестве ознакомительных.

Читайте также Электрические тепловые пушки для гаража, Пневмодомкрат своими руками, Приспособления для гаража своими руками

🚘 Подъёмные ворота для гаража: конструкции, цены, уход

Давно уже не роскошь, а необходимость для владельцев гаражей использовать технические новинки. Это могут быть и современные охранные системы, и видеонаблюдение, и подъёмные ворота для гаража. Специфику устройства и нюансы работы обсудим в этой статье.

Подъёмные системы – оптимальное решение для гаража

Содержание статьи

1 Достоинства и недостатки подъёмных гаражных ворот
2 Устройство и принцип действия разных видов подъёмных гаражных ворот
- 2.1 Подъёмные секционные гаражные ворота
- 2.2 Подъёмно-поворотные ворота для гаража: отличительные особенности
3 Стандартные размеры подъёмных ворот для гаража
4 Материалы изготовления подъёмных ворот для гаража
5 Ведущие производители подъёмных ворот для гаража
6 Как выбрать подъёмные ворота для гаража: полезные советы
7 Советы по эксплуатации подъёмных ворот для гаража
8 Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
- 8.1 Как выбрать привод поворотного механизма: возможные варианты
- 8.2 Как своими руками подготовить чертёж подъёмных ворот для гаража: полезный совет
- 8. 3 Материалы и инструмент, необходимые для монтажа
- 8.4 Инструкция по изготовлению подъёмных ворот для гаража на противовесах
- 8.5 Самодельные подъёмные гаражные ворота других типов
- 8.6 Особенности изготовления своими руками подъёмных секционных ворот в гараж

Достоинства и недостатки подъёмных гаражных ворот

Преимущества таких механизмов очевидны:

такие системы отличаются безопасностью, обеспечивают дополнительную защиту вашего автомобиля;
такие системы экономят пространство и работают максимально бесшумно;
есть возможность провести облицовку жёсткими панелями и вставками под дизайн дома;
можно обшить утеплителем, в частности пенополистирольными панелями;
существуют варианты как автоматического, так и ручного управления.

Подъёмные ворота могут быть установлены как на одну, так и на несколько секций

К минусом таких систем можно отнести:

необходимость монтажа исключительно в прямоугольные либо квадратные проёмы;
«запас» высоты должен составлять минимум 20 см от рабочего, это необходимо чтобы «уложить» или свернуть дверь во время открывания.
сложность замены полотна при его деформировании. Придётся демонтировать всю конструкцию.

Важно! Существует ограничение на вес двери.

Устройство и принцип действия разных видов подъёмных гаражных ворот

По своих техническим параметрах подъёмные ворота для гаража могут различаться. Это могут быть секционные гаражные ворота, а также поворотные конструкции.

Тип конструкции имеет важное значение, особенно если высота гаража ограничена

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединённых петлями. Они похожи на слоистый бутерброд, секции которого при открывании плавно складируется слой за слоем, при этом экономят место.

Такие системы позволяют экономить место

Подъёмно-поворотные ворота для гаража: отличительные особенности

В этом случае полотно полностью смещается вверх при открывании, в конечном итоге фиксируясь перпендикулярно первоначальному положению. Чаще всего в качестве материала для каркаса используются стальные направляющие.

В автоматизированных механизмах установлен электропривод

Статья по теме:

Гаражные ворота рольставни: размеры, цены, устройство, разновидности, достоинства и недостатки, пошаговая инструкция с фото установки ворот самостоятельно — читайте в публикации.

Стандартные размеры подъёмных ворот для гаража

Размер полотна зависит от габаритов проёма. Существуют стандартные модели и те, что нужно выполнять на заказ. Выбор размера зависит от того, какого типа транспорт вы планируете использовать. Экономить место необходимо при наличии крупногабаритного транспорта.

Механизм подъёмных воротРазмеры ворот в чертеже

Материалы изготовления подъёмных ворот для гаража

Материалы, используемые в таких конструкциях, должны обладать повышенной прочностью, но вместе с тем достаточной лёгкостью. Лучше всего с этими задачами справляются следующие материалы:

профнастил. Достаточно прочный, хорошо переносящий влагу и температурные перепады материал, которые обеспечит вашим воротам долгий срок службы;

Листы профнастила специально обрабатывают антикоррозийными составами

алюминиевые и стальные панели. Лёгкий и прочный вариант, но вместе с тем один из самых дорогостоящих;
сэндвич-панели. Наиболее часто встречающийся вариант. Отлично сохраняют тепло, прочные, легко монтируются.

Сэндвич-панели имеют высокие тепло- и звукоизоляционные характеристики

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъёмных секционных ворот в гараж во многом зависят от производителя. Лучше всего довериться проверенным производителям. Среди них можно выделить:

«Херман». Немецкий производитель предоставляет десятилетнюю гарантию на выпускаемое гаражное оборудование;
«Дорхан». Российская компания предлагает все виды дверных систем, а также необходимые для их изготовления комплектующие;
«Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, дверные конструкции других типов и оборудование для их автоматизации;
AN-Motors, изготавливаемая в Китае;
Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
Meswac, изготавливаемая в Финляндии;
Novoferm от немецкого производителя;
«Технопроф», Rolclassic, «Эрин», предлагаемые российскими производителями.

Продукция вышеназванных производителей обладает всем набором необходимых характеристик

Как выбрать подъёмные ворота для гаража: полезные советы

Прежде всего, определитесь с местом установки двери и её габаритами. На этом этапе важно учесть особенности автомобилей, которые будут заезжать в гараж. Если машины крупногабаритные, следует выбирать подъёмно-поворотные ворота.

Многие поставщики предлагают заранее разметить место для калитки, чтобы каждый раз не поднимать всё полотно

Прежде всего определитесь какой тип управления вы хотите: ручной или автоматический. Дистанционное управление наиболее благоприятно, так как для открывания дверей вам даже не нужно выходить из автомобиля.

Створки открываются после нажатия кнопки на пульте

Советы по эксплуатации подъёмных ворот для гаража

Как и любой механизм, подъёмные ворота требуют дополнительного ухода. Он заключается в следующих обязательных действиях:

не реже, чем раз в три месяца осматривать механизмы на предмет скопления пыли и ржавчины;
не реже, чем раз в два года заменять резиновые уплотнители;
смазывания рычажной системы и роликов специальными составами от возникновения коррозии;
при наличии калитки следить за её плотным закрытием во время открывания полотна;
избегать открывания ворот, если порывы ветра достигают 15 м/сек;

Не перегружать подъёмный механизм, утяжеляя обшивку полотна

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Даже если вы не знаете , как самостоятельно собрать подъёмные ворота для гаража, подробные инструкции помогут с легкостью решить эту проблему.

Как выбрать привод поворотного механизма: возможные варианты

На первом этапе вам необходимо определиться с вариантом открывания дверей и типом привода подъёмного механизма. Он может функционировать с помощью рычага или на противовесах.

Движение полотна осуществляется по заранее заданной траектории, поэтому система требует точной настройки

Варианты рычажного привода является более предпочтительным. Тогда как система на противовесах используется при массивных полотнах.

Как своими руками подготовить чертёж подъёмных ворот для гаража: полезный совет

Приступая к разработке чертежа подъёмных ворот для гаража своими руками, следует выполнить тщательный замер проёма, в который будет устанавливаться конструкция. Обычно используются готовые чертежи, по которым снимаются индивидуальные размеры.

К вопросу выбора схемы необходимо подойти максимально взвешенно

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Для монтажа следует подготовить следующий инструмент:

болгарку;
сварочный аппарат;
молоток;
шуруповёрт;
рулетку;
дрель или перфоратор со свёрлами различного диаметра;
гаечные ключи;
уровень;
карандаш.

Перечень используемого инструмента является ориентировочным

Инструкция по изготовлению подъёмных ворот для гаража на противовесах

Разберём как работает механизм подъемных ворот для гаража на противовесах:

Иллюстрация	Описание действия
	Первый этап – сварка каркаса по чертежам. В нашем случае мы использовали обычные металлические рамы, приварили их к боковым станам гаража.
	Конструкцию закрепляли по периметру на саморезы.
	Уже на этом этапе проверяем работу поворотной конструкции на противовесах.
	Очень важный момент, не забываем про уплотнители на ограничителях. Как в верхней части механизма.
	Так и на тормозящих элементах внизу.
	Как мы видим система верхних направляющих также довольно проста. Далее обшиваем нашу конструкцию профнастилом.
	Вот такие ворота у нас получились.

Самодельные подъёмные гаражные ворота других типов

Если вам по каким-то причинам не подходит такая система, посмотрите как можно собрать другой вариант поворотных подъёмных ворот своими руками.

Watch this video on YouTube

Особенности изготовления своими руками подъёмных секционных ворот в гараж

Если вместо подъёмно-поворотной конструкции вы решили установить своими руками подъёмно складные ворота, посмотрите следующее видео, чтобы разобраться в тонкостях процесса.

Watch this video on YouTube

Делитесь в комментариях, каким образом, вы выполняли установку подъёмных ворот. Конструкции какого типа вы отдали предпочтение?

Watch this video on YouTube

Обсудить0

ПостройкиГараж из сэндвич-панелей: изучаем все «за» и «против»

ПостройкиНаслаждайтесь отдыхом на даче: рекомендации по выбору бассейнов

Подъемно-поворотные гаражные ворота своими руками чертежи. Подъемные гаражные ворота своими руками

Подъемные ворота – довольно популярные конструкции, которые чаще всего монтируются в современных гаражах. Они просты в установке и удобны в эксплуатации. Однако такие ворота имеют сложную конструкцию, что обуславливает их высокую стоимость. Входную конструкцию можно построить самостоятельно. Для этого необходимо знать характеристики подъемных гаражных ворот , принцип их работы и оптимальные размеры.

Типы и размеры

Подъемные модели, которые в открытом состоянии уходят под потолок. Существует несколько видов таких конструкций. Каждый из них имеет определенные особенности работы.

Двери подъемно-поворотные монолитные. Большинство из них высаживают под потолком комнаты. Нижний край полотна выступает вперед и напоминает козырек. Подъемно-поворотные модели проще сделать самостоятельно. Если выбрать готовую конструкцию, ее транспортировка и монтаж потребуют больше времени и сил.

Подъемно-секционные ворота требуют меньше места для открывания, так как полотно разделено на секции, перемещающиеся относительно друг друга под определенным углом. Обычно такие изделия не строят самостоятельно, так как дешевле и проще купить готовую конструкцию.

Принцип работы подъемных дверей

К преимуществам таких конструкций можно отнести простой принцип работы. Створка и рама ворот выступают составными частями. При открывании положение полотна меняется.

Основной частью ворот является металлический каркас. Он монтируется в проем. Основным элементом ворот является рама. Если вы решили собрать его самостоятельно, то лучше использовать металлические трубы прямоугольного сечения. Когда ворота открываются, приводятся в действие рычаги, оснащенные роликовым механизмом.

После того, как конструкция достигнет крайней верхней точки, она фиксируется в этом положении. Нижний край полотна поднимается, в результате чего над входом образуется небольшой козырек. Различают два типа механизмов открывания створки:

шарнирно-рычажный;
на противоположных.

Первый вариант конструкции более надежен и прост. Он довольно популярен, так как отсутствует риск блокировки системы. Полотно движется по заданному пути. К системе предъявляются определенные требования – необходимо предварительно настроить каждую направляющую балку и пружину. Такие конструкции должны быть установлены очень точно.

Другой вариант – установить конструкцию на противовесы. Для этого к нижним углам дверного полотна крепится стальной трос. В его конце размещается противовес, состоящий из кирпичей или бетонных блоков. Веревка перекинута через лебедку. Эта система более предпочтительна, когда речь идет о большой листовой массе.

Совет! При оснащении ворот автоматикой вам не придется тратить много усилий на открытие конструкции.

Преимущества и недостатки

Если сравнивать характеристики подъемных ворот и других видов въездных конструкций, то можно выделить следующие преимущества:

Полотно цельное, что обеспечивает его прочность.
Створка, находясь в открытом положении, не занимает много места и не мешает проходу. Благодаря этому ворота можно установить в гараже небольшой площади.
После монтажа конструкцию можно обшить различными облицовочными материалами. Часто его оснащают жесткими панелями.
Подъемные конструкции дополнительно утеплены пенополистиролом.
Створка легко оснащается механическим и автоматическим механизмом открывания.
Может устанавливаться в гаражах с одним или двумя въездами.

Стоит выделить основные недостатки конструкции:

Полотно рекомендуется устанавливать в прямоугольный проем.
Так как полотно подъемной конструкции цельное, то в случае серьезного повреждения ремонту не подлежит.
Конструкции, оснащенные пружинным механизмом, имеют ограничение по массе полотна. Это необходимо учитывать в процессе утепления.
После установки между проемом и створкой остается расстояние, которое следует уплотнить резиновым уплотнителем. Однако он применим только для холодных гаражей.

Подъемно-распашные гаражные ворота своими руками можно спроектировать достаточно быстро, если определить размеры и составить чертеж.

Стандартные размеры и стоимость

Стоимость конструкций подъемного типа складывается из многих факторов:

материал полотна;
Качество механизма подъема створки;
отсутствие автоматики.

Когда необходимо определить цену грузоподъемных изделий, можно смело сказать, что она напрямую влияет на долговечность конструкции. Ворота из дешевых материалов довольно скоро потребуют ремонта, поэтому о дополнительной экономии не может быть и речи.

Важным признаком таких конструкций является толщина полотна. Он составляет 1-45 мм в зависимости от материала изготовления. При использовании популярных сэндвич-панелей толщина полотна составляет 20 мм – в случае холодных моделей.

Стандартные ворота среднего качества можно приобрести за 16 тыс. руб. Дорогие конструкции в полном комплекте продаются за 50 тысяч рублей. Так как гаражные ворота будут использоваться ежедневно, они должны легко открываться и закрываться. Поэтому цена ворот при покупке не является решающим фактором.

Для создания качественных и прочных ворот следует правильно определить размер полотна. Они также влияют на стоимость строительства. Например, стандартный автомобиль имеет ширину от 1,8 до 2 м. Размеры ворот гаража должны превышать эту цифру, чтобы автомобиль мог свободно проехать, не зацепив проем зеркалами заднего вида. С каждой стороны добавить по полметра. В результате расчета ширина проема составляет около трех метров.

Высота конструкции рассчитывается по тому же принципу. В среднем от 2,1 до 2,5 м. Эти размеры для гаражных ворот являются стандартными.

Совет! Если у вас небольшой автомобиль, не стоит рассчитывать размеры проема исходя из его габаритов. Лучше приобрести стандартную конструкцию. Это позволит со временем заменить автомобиль. При установке небольших ворот полный демонтаж системы обойдется достаточно дорого.

Стандартные размеры конструкций подъемного типа зависят от производителя. Разные модели отличаются своими характеристиками, поэтому необходимо заранее соотнести размеры проема и створки.

Например, белорусский производитель Алютех предоставляет возможность приобрести модели с минимальной перемычкой 45-51 см. У большинства других компаний эта характеристика не выше 31 см. Важную роль играет механизм открывания конструкции. Он может быть представлен торсионом или пружиной растяжения. У каждого производителя свой шаг изменения размера полотна.

Так как сегодня многие производители берутся за любые индивидуальные заказы, важно точно определить размеры будущей конструкции, так как на каждые 10 см можно сократить бюджет до 5 тысяч рублей. С особенностями продукции лучше ознакомиться заранее, связавшись с представителем магазина. Можно пригласить специалиста для снятия необходимых замеров.

Подъемные ворота своими руками

Гаражные ворота можно построить самостоятельно. Для этого нужно создать чертеж и следовать подробной инструкции. Следует подробно рассмотреть каждый этап, от выбора материалов до отделки готовой конструкции.

Подбор материала

Материалы подбираются с учетом особенностей используемого механизма, которым планируется оснастить ворота. Стоит рассмотреть доступный вариант создания подъемных конструкций из материалов, имеющихся в каждом хозяйстве. Для этого нужно подготовить:

Деревянные бруски сечением 12х8 см (для создания короба) и изделия 10х10 см — для потолка.
Полосы металлические.
Уголки — для создания каркаса конструкции размером 35х35х4 мм.
Уголки, из которых будут создаваться рейки 40х40х4 мм.
Кронштейн с размерами 80х43х5 им.
Весна. Он должен иметь внутренний диаметр 30 мм и более.
Регулятор натяжения, который представлен стержнем 8 мм.

Кроме этих материалов необходимо соорудить электропривод и дверное полотно. Створка может быть выполнена в трех вариантах:

дощатый щит – самый популярный вариант оформления;
полотно неразъемное — из материалов, устойчивых к коррозии;
сэндвич-панель.

Для варианта с самостоятельным изготовлением ворот больше подойдет дощатый щит. Снаружи он покрыт оцинкованным железом. Из пенополистирола можно создать качественный теплоизоляционный слой. Подойдут и утеплители в матах.

Перед приобретением составных элементов ворот лучше просмотреть различные материалы по теме, среди которых особенно информативны видео самостоятельной сборки.

Чертежи и схемы ворот

Для сборки конструкции вам понадобятся инструменты. Среди них должны быть:

молоток;
сварочный аппарат;
строительный уровень;
маркер;
Болгарка и дрель со сверлами;
отвертки;
гаечные ключи.

После подготовки всех необходимых компонентов можно создавать дизайн-проект. Самый простой вариант – провести все необходимые замеры конструкции и поискать в интернете типовые модели ворот с известными характеристиками.

Сделать эскиз своими руками можно, но такая задача хлопотная и кропотливая. В случае малейшей оплошности конструкция может не влезть в проем. Только составив подробный чертеж, можно приступать к закупке материалов. Сначала соорудите коробку. Стержни крепятся друг к другу металлическими пластинами или угольниками. Основное правило заключается в том, что строительный короб должен по размеру подходить к проему. Он крепится на шпильки.

Совет! Для обеспечения дополнительной прочности конструкции нижнюю часть ящика следует углубить в землю на 2 см.

Установка полотна

После изготовления каркаса створки из стальных уголков его следует зашить щитом, а затем обить листовой сталью или оцинкованным железом. Основа механизма – уголок. В одной полке конструкции с помощью дрели проделайте 2 отверстия диаметром 1 см. Они необходимы для крепления ворот к продольным стойкам. В нижней полке необходимо сделать 3 отверстия для крепления кронштейна пружины.

Кронштейн швеллера крепится на одной из полок конструкции. Для этого в нем делают еще 3 отверстия. Все компоненты должны быть прикреплены друг к другу в соответствии с проектным чертежом.

После этого с помощью металлической регулировочной пластины кронштейн следует соединить с пружиной. Последняя задействована на последних оборотах. С другой стороны, к пластине должен быть прикреплен регулятор натяжения.

Пластина крепится на конце рычага. После этого необходимо создать рельсы, по которым будут двигаться ролики конструкции. Для этого между собой привариваются 2 уголка. Между их верхушками следует сделать расстояние в 5 см. Полученную фигуру необходимо приварить к пластине.

Важно соблюдать предварительно выполненные проектные расчеты. Между краем перекладин и центральной линией должно быть 8 см. В противном случае куски швеллера следует приварить к другим краям рельса. При сварке элементов конструкции соблюдается шаг в 15 см. Потолочный брус и швеллер крепятся простым болтом.

Совет! После установки ворота красятся. Места строительства, доступ к которым будет затруднен, заранее обрабатывают красящим составом.

Изоляция подъемных ворот

Пенополистирол чаще других материалов выбирают для изоляции гаражных ворот. Отличается оптимальной жесткостью, не впитывает влагу, хорошо изолирует помещение. Несмотря на дешевизну, пена качественная. Кроме того, с таким материалом достаточно легко работать. Он легкий по весу и легко прилипает к клею.

Перед утеплением подъемных ворот необходимо загерметизировать все зазоры между створкой и рамой. Для этого используется монтажная пена. Такая мера защитит гараж от потери нагретого воздуха и возможных сквозняков. После полотно покрывают грунтовкой и красят для защиты от коррозии. После высыхания красящего состава можно приступать к утеплению конструкции.

Пенопласт укладывается на поверхность ворот или укладывается между лагами. При выборе первого варианта достаточно приклеить утеплительный материал к дверному полотну. Если выбран второй способ, потребуется соорудить каркас из вагонки, и только после этого начинать утепление конструкции.

Чтобы ворота открывались без лишних усилий, необходимо отрегулировать натяжение пружины. Для этого меняют место фиксации детали. Ворота легче открыть, если они оборудованы внешней ручкой на расстоянии 1 м от уровня земли.

Главное условие успешной установки ворот – правильно выполненные предварительные расчеты. При наличии определенных навыков в строительстве подъемные ворота будут не только функциональными, но и привлекательными.

Помимо общей технологии строительства ворот вам также понадобятся несколько рекомендаций от опытных специалистов:

При использовании точных чертежей и видео с подробным описанием работ создать конструкцию значительно проще. Важно сделать ворота удобными для ежедневного использования.

Защита подъемных ворот от взлома

Стандартные средства защиты входной конструкции включают запорный механизм. После закрытия ворот предохранительный механизм входит в упор направляющей балки. В результате конструкция надежно фиксируется. Основное преимущество такого механизма заключается в его эффективности даже при обесточивании гаража.

Для лучшей защиты гаража стоит использовать одновременно несколько средств защиты. Среди них:

Автоматический привод. Большинство современных гаражных ворот оснащены автоматикой, оснащены защитной системой. При попытке сломать ворота механизм заедает из-за отсутствия электрического сигнала.
Сигнализация для защиты от взлома. Сразу после попытки поддеть створку раздается громкий сигнал, призванный отпугнуть злоумышленников. Этот элементарный инструмент работает в большинстве случаев.
Установка системы удаленного доступа. Благодаря специальным устройствам автоматикой можно управлять на расстоянии. Владелец гаража может контролировать любое движение ворот через смартфон.
Установка потайного запирающего устройства. Как правило, производители автоматических подъемно-поворотных ворот предлагают эту защиту в стандартной комплектации. Этот механизм работает механически. Им нельзя управлять дистанционно.

Такие средства защиты гаража проверены временем и могут снизить риск проникновения злоумышленников.

фурнитура

Подъемные гаражные ворота популярны благодаря простоте использования, надежности и долговечности. Такую конструкцию можно установить в своем гараже самостоятельно. Для этого вам потребуется подготовить необходимые материалы для полотна и механизма открывания.

Удобство гаража для автомобиля не в последнюю очередь определяется его въездными воротами, которые должны обеспечивать безопасность автомобиля и закрываться легко и надежно. В наше время можно заказать или изготовить самостоятельно несколько вариантов автоматических конструкций. Далее рассмотрим, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, которые в большинстве случаев имеют 2 створки, открывающиеся наружу, подъемные ворота имеют поднимающиеся вверх секции или рольставни. Их принцип работы разный в зависимости от типа – секционные, поворотные или рольставни. Сама конструкция, включающая в себя различные элементы: короб, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но стоимость монтажа и материалов полностью компенсирует надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, вы легко сможете построить подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней не спеша соорудить надежную и удобную конструкцию таких гаражных ворот.

Достоинства и недостатки

Прежде чем вы решите построить гаражные ворота с подъемным механизмом, необходимо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие преимущества таких систем:

Экономия места. В отличие от распашных ворот, которым требуется пространство снаружи для открытых дверей, подъемные ворота используют пространство внутри под потолком.
Пользоваться ими гораздо удобнее, особенно если они снабжены подъемным механизмом, то никаких физических усилий не требуется вообще.
Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

Для таких конструкций можно использовать разные виды отделки и декора.
Подъемные ворота можно использовать для одинарных и двойных гаражей.
Двери бесшумно открываются и закрываются.

Стоит обратить внимание на недостатки подъемных ворот:

Основным недостатком является сложность конструкции и монтажа. Если полностью заказывать установку специалистам, то выйдет дорого. Если вы делаете монтаж самостоятельно, то нужно внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая ошибка может привести к тому, что весь механизм выйдет из строя.

Полностью открытые ворота занимают свободное место сверху проема и внутри гаража под потолком.
Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если владелец гаража учел все эти особенности, то можно приступать к установке. Но сначала нужно определиться с типом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

подъемно-поворотный или щитовой:
секционный;
.

Подъемно-поворотные гаражные ворота наиболее устойчивы к взлому благодаря цельной конструкции полотна. При открытии поднимается, поворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый тип на рычагах представляет собой наиболее простую конструкцию, обеспечивающую плавное и беспрепятственное перемещение створки в горизонтальное положение.

Ворота с противовесом лучше всего подходят для ворот с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой. Подъем может быть ручным с помощью ручки на нижней части корпуса. Делается это легко благодаря растянутым пружинам встроенного механизма. Усовершенствовать этот механизм можно, подключив электропривод, тогда подъем и опускание створки происходит простым нажатием кнопки.

Полотно подъемно-секционных ворот собирается из нескольких полотен шириной до 50 см, соединенных между собой навесными петлями. При поднятии эти панели (их еще называют ламелями) перемещаются по направляющим на роликах. Движение обеспечивается пружинным механизмом, барабанами и тросами. Такая конструкция напоминает сэндвич-панели, используемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у роллетных ворот в торговых центрах. Откидные ламели у них уже, чем у подъемно-секционных типов; при открывании они поднимаются и закручиваются в специальную коробочку небольшой ширины. Поэтому у этого типа есть явное преимущество – экономия места внутри гаража. В этом случае нет необходимости монтировать длинные рейки под потолком.

Материалы для рамы, рамы и направляющих подъемных ворот обычно изготавливаются из металла, но лучше всего подходит нержавеющая сталь. Короб можно сделать из толстого деревянного бруса или металлических уголков. Цельнолитые створки подобной конструкции могут быть выполнены в виде листа досок в металлическом каркасе. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно зашить теплоизоляционные материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после чего красится в 2 слоя алкидной или водостойкой эмалью. Навесной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели секционных или роллетных ворот обычно также изготавливаются из оцинкованной стали или алюминия; внутрь листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть любого цвета – на вкус владельца. Подвижные элементы конструкции — ролики, муфты изготавливаются из пластмассы или легких металлов, направляющие — из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматизация дверей с электроприводом значительно упростит использование гаража. Многие водители не хотят возиться с тяжелыми дверями, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма можно подобрать электродвигатель соответствующей мощности, который будет использовать ток от бытовой электросети.

Существует несколько типов автоматических подъемных ворот.

Самые распространенные схемы, которые легко сделать самому это:

механизмы, устанавливаемые на дверное полотно;
закрепляется на направляющих;
устанавливаются на боковые стойки.

Возможен заказ готовой конструкции, в которой уже будет автоматический привод на подъем, например, многие рольставни с ламелями из оцинкованной стали оснащены такими.

В этом случае после покупки вам останется только правильно установить их на гаражный проем и подключить электропривод к сети.

Производство

Для изготовления простых подъемных гаражных ворот можно использовать готовые эскизы и расчеты, лишь немного подгоняя их размеры в соответствии с вашим помещением. Существует множество примеров загородных решений, содержащих чертежи и подробный отчет с указанием необходимых инструментов и материалов.

Прежде чем делать саму конструкцию с подвижным механизмом, нужно убедиться, что проем, прилегающие стены и потолок способны выдержать ее вес. Для этого нужно выбирать прочные и плотные полы без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работе ворот.

Выбрав подходящий тип и примерный проект будущих откатных ворот, делаем чертеж с точными размерами, по ним рассчитываем количество необходимых материалов.

Для прочного и долговечного каркаса подъемных гаражных ворот наиболее подходят металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно сделать из профилей 20х20 мм. Направляющие ворот чаще всего изготавливают из швеллеров шириной до 20 см, в зависимости от этого выбирают и размер роликов.

Коробка рычажно-шарнирного механизма может быть изготовлена из металлического уголка или бруска. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупают в готовом виде. Их подбирают в соответствии с размерами направляющих. Остальные детали можно легко изготовить самостоятельно, используя сварочный аппарат и болгарку.

Для изготовления ворот и их установки в гаражный проем вам потребуются следующие инструменты:

сварочный аппарат;
болгарка с отрезными кругами по металлу;
со свёрлами необходимого диаметра;
;
молоток;
уровень;
рулетка, карандаш.

фото

Для крепления необходимо использовать металлические анкеры или дюбели, подходящие для данного веса конструкции. Если вы планируете использовать анкерные болты для крепления металлического уголка, то вам необходимо подготовить набор соответствующих ключей.

Монтаж

Перед тем как монтировать подъемно-воротную систему самостоятельно, необходимо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальные и горизонтальные уровни, прямые углы. Несущий короб – важнейший силовой элемент таких ворот, поэтому при его изготовлении нужно быть максимально аккуратным.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и вырезаны, их крепят к гаражному проему анкерными болтами и надежно затягивают. Для изготовления короба также можно выбрать деревянные бруски размером сечения 100х50 мм, которые необходимо закрепить на 100-мм саморезы.

Цельная рама распашных ворот должна быть собрана на ровной горизонтальной поверхности. После того, как металлические профили нарезаны на нужную длину, их проверяют угольником и слегка прихватывают прихватками. Далее снова проверяются прямые углы и размеры, в том числе по диагонали, крепятся угловые косынки и поперечные ребра жесткости, после чего конструкция полностью сваривается.

После сварки каркас необходимо зачистить болгаркой в местах стыков от заусенцев. Затем его покрывают антикоррозийным раствором и красят. Внутри металлических профилей вшиты плиты с теплоизоляцией, снаружи обшиты листовым металлом. Кронштейны с подвижными роликами крепятся к верхним углам рамы.

После этого к потолку крепятся направляющие для будущей створки. Их также следует монтировать максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверного проема. Затем створку временно устанавливают в проем, чтобы отметить место крепления рычажно-пружинного механизма.

После проверки работы ворот и плавности хода створки по направляющим ее снимают, устанавливают пружины и регулируют их. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и доводчика, устанавливается дверной замок и ручка открывания.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить десятилетиями. А их ремонт может ограничиться только смазкой подвижных частей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а наружную резиновую прокладку перед наступлением холодов можно смазать силиконом для защиты от замерзания.

Для внутренней теплоизоляции таких ворот могут использоваться различные материалы, которые применяются и для утепления стен: минеральная вата, пенополистирол или пенополистирол. Последние два более эффективны, так как не дают усадки со временем, но могут быть пожароопасными, поэтому лучше выбирать негорючие виды.

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главное преимущество таких ворот в том, что при открытии гаража створка сдвигается к потолку в гараже, а это гораздо удобнее, чем в случае распашных ворот.

Итак, вы решили оборудовать в своем гараже подъемные ворота, причем сделать это своими силами. Простейшей конструкцией подъемных ворот является та, что устанавливалась на пеналы-гаражи-ракушки. Однако эти ворота имеют технологический зазор от дверного полотна до проема. Естественно, это неприемлемо, так как в наших условиях гараж необходимо утеплять, а наличие даже небольшого зазора совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проему было максимально плотным, кроме того, в воротах должна быть предусмотрена калитка, чтобы не нагнетать холодный воздух в здание гаража при полном открытии ворот зимой.

Ворота гаражные подъемные

Для изготовления коробки гаражных ворот можно использовать алюминиевый профиль, а для обустройства рамки для ворот можно использовать деревянные бруски. С внешней стороны к раме ворот саморезами крепится профлист или любой другой легкий отделочный материал.

После выполнения этих действий получаем ворота, в которых ворота открываются в сторону улицы. Ворота должны открываться таким образом, чтобы при поднятии ворот они не открывались сами по себе (это чревато травмами).

Размер ворот больше длины проема (примерно на 10 см). Это делается для того, чтобы между воротами и стеной здания не было зазора (по 5 см с внутренней стороны).

Нижнюю часть полотна с боков нужно оснастить колесами, я использовала колеса от обычных роликовых коньков. А чтобы они могли легко перемещаться по стене гаража, я установил вертикальные направляющие: купил в строительном магазине UD профиль для установки гипсокартона (толщина металла 0,6 мм) и использовал его в качестве направляющих. Я изначально думал, что он прогнется, но практика показала, что нагрузка на боковины профиля не очень большая и он вполне ее выдерживает.

Двери навешиваются цепями (впоследствии заменены металлическими полосами 25х4мм) на переднюю стену здания гаража таким образом, чтобы центр тяжести створки был ниже их крепления, а расположение верхней часть близка к открытию.

В закрытом состоянии положение нижнего края полотна должно быть в специальном углублении, это необходимо для того, чтобы ворота не отъезжали от здания. Полотно должно прижиматься к дверному проему под действием собственного веса. В крайнем нижнем положении ворота должны быть заперты, для чего к ним изнутри крепится специальный клапан.

Как все это выглядит на практике:

Еще один простой и недорогой вариант подъемного механизма ворот

Для облегчения подъема полотна ворот и упрощения его обслуживания в крайнем верхнем положении необходимо предусмотреть конструкция с противовесом, подбор которого производится в соответствии с весом створки. Оси роликов снабжены тросами, которые следует пропустить через блоки и нагрузить противовесом.

Внизу ворот, с внешней стороны, следует установить обычную дверную ручку, которая помогает при закрытии и открытии ворот, так как удобна в использовании.

Это все о технологии производства. Воспользовавшись этой инструкцией, вы без труда соорудите ворота подъемного типа в своем гараже.

Еще несколько вариантов гаражных ворот — видео

На сегодняшний день разработано и успешно реализовано на практике большое разнообразие гаражных ворот. Среди всех существующих вариантов особенно удобны и эргономичны традиционные подъемные ворота, эффектно уходящие под потолок гаража при открытии. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Есть 2 основных типа гаражных ворот.

Ворота подъемно-секционные

Полотно таких ворот состоит из ряда отдельных створок, высота каждой из которых около 50 см. Для изготовления панелей можно использовать сталь, дерево и пластик.

Петли используются для соединения панелей. Ролики, муфты и другие подвижные элементы изготавливаются из стали или пластика, для изготовления направляющих используются нержавеющие материалы.

Внутренняя часть полотна обязательно утеплена (в основном пенополиуретаном), что позволяет сохранить дополнительное тепло внутри гаража.

Среди основных преимуществ подъемно-секционных ворот следует отметить следующие моменты:

безопасность эксплуатации;
простота и максимальное удобство использования;
хорошие прочностные характеристики.

Основным недостатком ворот данного подвида является практически полное отсутствие возможности взлома и незаконного проникновения. Кроме того, сделать такую калитку самостоятельно у вас не получится – это крайне сложно.

Единственный доступный вариант — купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Подъемно-поворотные двери

Подобную конструкцию можно собрать и установить самостоятельно. Когда эти ворота открываются, сразу поднимается вся створка. За движение подвижной части отвечает система шарнирно-рычажного типа. Ворота отличаются отличными прочностными характеристиками (конечный показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от злоумышленников.

Конструкция может собираться без использования направляющих и роликов. Благодаря этому полотно будет двигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Это мероприятие также не требует больших финансовых вложений.

Преимущества и недостатки

Как и все существующие механизмы, гаражные подъемные ворота имеют ряд достоинств и некоторые недостатки.

Преимущества

Основным преимуществом рассматриваемых систем является повышенная взломостойкость. Единственный способ попасть внутрь гаража — прорезать полотно. Подпилить кадр и попасть внутрь, не привлекая внимания, практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако, чтобы ворота служили действительно долго, для изготовления полотна следует использовать качественный оцинкованный металл.

Ворота не занимают места перед гаражом, что делает въезд и выезд максимально удобным.

недостатки

Среди основных недостатков подъемных ворот следует отметить следующие:

большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, особое внимание нужно уделить качеству и надежности рамы;
несколько увеличено потребление сырья;
некоторые неудобства при заезде в гараж. Например, вам нужно будет постоянно выходить из машины, не доезжая до гаража примерно 1,5-2 м — без такого запаса ворота просто не откроются.
в открытом положении ворота занимают примерно 20-30 см высоты проема;
при значительном повреждении полотна его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Конструктивные особенности

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с особенностями каждого.

Каркас служит основой всей конструкции. Каркас должен быть максимально жестким и надежно закрепленным в стене гаража.

Боковой профиль является направляющим элементом, по которому движется основная часть конструкции.

Направляющие — без них, как уже отмечалось, можно обойтись. Но по возможности их лучше не исключать из состава конструкции.

Холст. Изготавливается цельным блоком. Обычно изготавливается из гофрированного картона. Иногда для изготовления полотен используется и древесина, но от такого решения лучше отказаться – материал тяжелый и относительно недолговечный.

Изоляция. Устанавливается между листами ткани. Удобнее всего использовать пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за движение полотна ворот. Створка поднимается по направляющему элементу, занимает горизонтальное положение ближе к потолку и, наконец, фиксируется параллельно потолочной поверхности.

Облегчает подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика в большинстве случаев надежнее. Если вы решили использовать электропривод, помните важное правило – щит ворот должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они имеются в продаже в специализированных магазинах.

Важно помнить: любой декоративный элемент, особенно если это ковка, способствует увеличению веса конструкции. Знай меру.

Что купить?

Вы можете самостоятельно справиться с изготовлением большинства элементов ворот. Однако есть некоторые вещи, которые лучше купить в готовом виде и не тратить время зря. Отдавайте предпочтение светильникам из качественных металлов. В общем, вам понадобится следующее:

Ворота своими руками

Изготовление и установка ворот своими руками позволит сэкономить значительную сумму денег на покупке готовой системы и услугах сторонних монтажников.

Видео — Установка секционных ворот

Первый шаг. Выберите подходящий тип открывания ворот.

Наиболее популярны шарнирно-рычажные механизмы. Эта конструкция долговечна и предельно проста. Однако его установка требует от установщика повышенной точности на этапе размещения направляющих и выставления уровня натяжения пружины. Рельсы необходимо устанавливать исключительно вертикально и параллельно.

Второй вариант — механизм, выполненный с использованием противовесов. Трос крепится к углам опорной рамы в нижней ее части, проходит по блоку в направлении шкива, и уже на его (тросовом) конце находится какой-то противовес. Чем тяжелее и крупнее отвал, тем тяжелее должен использоваться противовес. Отдавать предпочтение этому механизму рекомендуется только в случае установки массивных и очень тяжелых подъемных ворот.

Видео — подъемные ворота, вид изнутри

Второй этап. Спроектировать ворота. Предварительно замерьте имеющийся проем и подготовьте эскиз (или выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте инструменты для сборки ворот. Вам потребуется следующее:

бруски деревянные повышенной прочности;
металлических булавок хорошего качества;
углов;
кронштейны;
жесткие пружины;
металлических стержней;
декоративных элементов.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусков. Для соединения брусков используйте угольники, подойдут и пластины.

Пятый шаг. Углубить дно коробки в бетонную стяжку пола гаража примерно на 20 мм и зафиксировать изделие в проеме металлическими штырями.

Шестой шаг. Соберите каркас и обшейте его выбранным материалом.

Седьмой шаг. Сделать базу. В качестве исходного материала используйте уголок. Проделайте в полке дрелью отверстие для крепления к стойкам. Во второй полке подготовьте уже 3 отверстия для установки кронштейна. Для изготовления пружинной опоры используйте швеллерный кронштейн.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините скобу и подходящую пружину со стальной пластиной. Согните крайние витки неподвижной пружины наподобие крючков. Подсоедините регулятор натяжения из металлического прутка снизу.

Девятый шаг. Сделайте нижний откидной уголок. Нужно просверлить в уголке отверстие диаметром около 8,5 мм и приварить изделие к опорному каркасу конструкции, отступив от нижнего края к центру подготовленного отверстия. Зазор позволит вам разместить подъемный рычаг в нужном месте на петле.

Десятый шаг. Прикрепите пластину к концу подъемного рычага. Используйте сварку, чтобы надежно зафиксировать элементы.

Одиннадцатый шаг. Сделать рельсы для движения полотна ворот. Используйте пару уголков в качестве исходного материала. Сложите их и приварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно быть 50 мм.

Двенадцатый шаг. Прикрепите готовую рейку к заранее подготовленной пластине. Для крепления используйте сварку. При этом между осью направляющей детали и краем поперечного изделия внизу оставить отступ 8 см. Ко второму концу рейки сваркой прикрепите кусок швеллера, отступив при этом примерно 15 см. Затем прикрутите швеллер к потолочной балке болтом.

Видео — Направляющие для подъема гаражных ворот, часть 1

Видео — Направляющие для подъема гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный элемент. Используйте светопрозрачные вставки, когда нужно улучшить естественное освещение внутри гаража.

Видео — Рама подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте резиновый уплотнитель. Также не помешает наклеить компенсационные прокладки. В совокупности эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Закрепите полотно в коробке.

Таким образом, в самостоятельном монтаже подъемных гаражных ворот нет сверхсложных задач, но к этой работе нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально аккуратно, и ворота вашего гаража станут его надежной и долговечной защитой.

Успехов в работе!

Видео — Подъемные гаражные ворота своими руками

Складные гаражные ворота своими руками +чертежи

Большинство опытных автомобилистов отдают предпочтение старым распашным или распашным вариантам ворот, считая их наиболее безопасными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створчатых систем есть достойный конкурент, а именно складные гаражные ворота. Популярность распашной конструкции такова, что сегодня на ее долю приходится примерно три четверти проданных гаражных ворот. Стоит разобраться в причинах.

Преимущества и недостатки гаражных ворот

Чтобы понять разницу в использовании подъемно — складных систем и старой распашной конструкции, нужно хотя бы пару раз опробовать их на практике, для знающего человека разница видна невооруженным глазом:

Система складных ворот позволяет избежать образования «слепой» зоны при выезде из гаража. В подъемных системах нет заслонок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьют десятки автомобилей;
Отсутствие распашных дверей при открытии ворот увеличивает пространство для маневра перед воротами, нет необходимости парковать машину в паре метров от дверного проема, чтобы иметь возможность открывать и закрывать гараж.

Складные ворота дешевле в производстве, ими удобнее пользоваться, простое устройство позволяет построить своими силами. Но не в каждом гараже такую систему можно установить, как минимум нужно свободное место в потолке над въездом в гараж.

Строим складные ворота для гаража своими руками

Устройство и принцип работы ворот понятен из приведенной схемы и чертежа:

Конструктивно ворота состоят из двух рам — щита сама, либо панель, закрывающая дверной проем, и несущий опорный каркас с направляющими элементами;
При открывании верхняя часть откидных ворот отклоняется и перемещается на роликах или подшипниках по двум направляющим до полного расположения створки на двух горизонтальных балках;
Нижний край панели поднимается и фиксируется в этом положении.

Плоскость откидных ворот совершает движение, напоминающее перекатывание условной цилиндрической поверхности большого радиуса. Для облегчения подъема стальной или деревянной панели откидных ворот в конструкции используются компенсирующие пружины или противовесы в виде груза, подвешенного на тросах.

Важно! В отличие от навесных систем, в складных воротах нет наружных петель, которые легко режут болгаркой. При этом панель, закрывающая дверной проем, примыкает к несущему каркасу изнутри, соответственно, злоумышленникам гораздо сложнее вытащить ворота гаража с помощью троса, зацепленного за фаркоп пикапа или тягача.

Изготовление распашных ворот

Проще всего сделать конструкцию складных ворот из стального уголка и швеллера. Изначально потребуется измерить размеры дверного проема, вырезать из него швеллер и сварить каркас гаражного проема.

В верхней части каркаса привариваются два горизонтальных уголка с шириной полки не менее 40-50 мм. Длина каждого уголка более двух метров, поэтому необходимо производить сварку и сборку всей конструкции «на земле», прежде чем устанавливать систему складных ворот в дверной проем.

Угол крепления уголка к раме необходимо отрегулировать по строительному уровню. После сварки с рамой каждый угол усиливают временным раскосом из доски или деревянной рейки во избежание деформации конструкции в момент ее установки в проем гаража.

Если в системе складных ворот используется таль в виде грузов, подвешенных на тросах, к верхней части рамы должна быть приварена одна шпилька с желобчатым роликом диаметром 30-50 мм.

Особое внимание следует уделить изготовлению основной панели складных ворот. Конструктивно откидная панель представляет собой каркас из трубы или металлического трубчатого профиля с приваренными в нижней и верхней частях выносными опорами — кронштейнами.

Трубчатая рама панели должна быть размечена и приварена точно по размерам стационарной рамы. Главное условие – выполнять сварку в три этапа, чтобы каркас откидной панели не получился «пропеллером» из-за перегрева.

Сначала вырезанные части профиля раскладываются на ровной площадке и скрепляются между собой точечной сваркой. На втором этапе свариваются стыки с одной стороны складной рамы, через 30 минут их переворачивают и сваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, листовой металл можно закрепить, иначе потребуется аккуратная рихтовка паяльной лампой и кувалдой.

Сборка и установка откатных ворот

Перед установкой системы распашных ворот потребуется предварительная сборка конструкции. Для этого на ровной горизонтальной площадке выкладывается стационарная рама с приваренными угловыми направляющими. Сверху на раму укладывается свежеприваренная подвижная панель, выравнивается ее положение, так как она будет стоять в закрытом положении в проеме гаражных ворот.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликами или опорными роликами.

От того, насколько точно установлены опоры, зависит надежность и бесперебойная работа подъемного механизма. На шпильки, приваренные к стационарной раме, надеты желобчатые ролики. К нижней балке панели привариваются дополнительные Г-образные кронштейны, к которым будет крепиться подъемно-подъемный трос опорных ворот.

Осталось установить стационарную раму в проем гаражных ворот и закрепить ее анкерными болтами к боковым стенам гаража. Впоследствии места крепления нужно будет тщательно залить бетонным раствором и оштукатурить. Прежде чем стационарная рама будет окончательно закреплена, необходимо будет выровнять ее положение строительным уровнем. Далее нужно сделать П-образное крепление, с помощью которого концы угловых направляющих фиксируются к потолку.

На завершающем этапе, после установки подвижной панели в раму, необходимо протянуть тросы от ее нижних кронштейнов через желобчатые ролики по бокам неподвижной рамы, к которым подвешен груз. При этом высоту подвеса необходимо подобрать так, чтобы в открытом состоянии грузы не падали на пол.

Вывод

Устройство откидных ворот позволяет изготавливать их практически из любого материала и любой толщины. После наладки работы подъемного механизма по периметру панели наклеивается уплотнитель из мягкой губчатой резины и укладывается утеплитель. В нижней части панели приварены кронштейны для установки навесного замка. Срок службы такой конструкции зависит от аккуратности изготовления и без ремонта может составлять не менее 10-12 лет.

bouw.ru

Складные гаражные ворота своими руками чертежи: пошаговое изготовление

Технологии сегодня развиваются невероятными темпами, и далеко не всегда есть возможность уследить за новинками. Все эти изменения касаются любой области, гаражные ворота они не обошли. Еще несколько десятков лет назад самыми популярными считались распашные модели, но постепенно их вытеснили выдвижные, а затем и подъемные. Если остановиться на последнем варианте более подробно, то можно точно сказать, что они на сегодняшний день считаются одними из самых надежных. Воры считают их неприступными.

Складные ворота для гаража, каждый может изготовить самостоятельно

Одна из самых важных особенностей распашных ворот – они не требуют дополнительного места для открывания. Такое решение позволяет владельцу транспортного средства иметь огромные возможности для различных маневров, когда нужно поставить машину в гараж. Несмотря на то, что большинство компаний предлагают огромный ассортимент моделей, многие жители страны пытаются сделать поворотно-откидные ворота своими руками. В первую очередь нужно разобраться в процессе изготовления, подготовить весь инструмент и пригласить помощника. Но какие бывают типы накладных ворот?

Разновидности моделей с подъемным механизмом

Все ворота подъемного типа можно разделить на 2 группы:

поворотные;
секционный.

Установка ворот данного типа будет отличным решением в гаражах, где:

перемычка гаражного проема расположена слишком низко или вообще отсутствует;
владелец просто хочет максимально защитить гараж от злоумышленников;
вам нужно сделать свой гараж современным и максимально комфортным.

Очень удобно задуматься об установке секционных моделей, когда в помещении достаточно места для автомобиля, чтобы иметь возможность передвигать ворота из одного положения в другое. По технологии монтажа они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу этой конструкции создают секции, сохраняющие подвижность друг относительно друга. Если использовать этот вариант ворот, то доступ в гараж открывается за счет перемещения секций по направляющим вверх, которые установлены на поверхности стен и потолка. Складные ворота своими руками имеют ряд преимуществ.

Изготовить складные модели можно из любого материала: металлопрофиль, металл и другие.

Плюсы складных гаражных ворот

Достоинств у данного типа ворот много, но особенно необходимо выделить следующие:

створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленники;
особенности этих ворот позволяют поддерживать оптимальный микроклимат в гараже, он хорошо утеплен и водонепроницаем, а это очень важно для защиты автомобиля от коррозии;
данная конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
в открытом положении дверь занимает минимум места (под потолком), а на ее открытие уходит совсем немного времени.

Сегодня купить модели поворотно-откидных ворот для украшения и надежной защиты гаража можно в любом строительном магазине, но их несложно изготовить и самостоятельно.

Прежде чем приступить к решению важного вопроса, как сделать складные гаражные ворота своими руками, чертежи необходимо сделать в соответствии с вашими размерами. Прежде чем приступить к решению важного вопроса, как сделать откатные гаражные ворота своими руками, чертежи необходимо сделать в соответствии с вашими размерами.

Прежде чем приступить к изготовлению, необходимо создать чертеж по индивидуальным размерам.

Как создать откатные гаражные ворота своими руками: чертежи

Работу по созданию складных ворот для гаража своими руками необходимо начинать с построения чертежа. На листе бумаги нужно указать свои индивидуальные размеры дверного проема, а точнее снять следующие мерки:

измерить дверной проем;
определить высоту перемычки, измерить расстояние от верха проема до того места, где потолок примыкает к стене;
определить расстояние от проема до стены гаража;
измерить глубину комнаты.

Когда схема будущего изделия готова, можно приступать к изготовлению каркаса, основой которого вполне может стать каркас от старых ворот. Также можно сделать новый каркас из деревянных брусков.

Распашные ворота могут быть оснащены автоматикой, благодаря которой их можно легко открывать и закрывать

Изготовление рамы

В изготовлении рамы нет ничего сложного; с этой работой легко справится каждый, даже не имея определенных навыков и опыта. Для работы вам потребуются:

направляющий элемент;
стойка для изготовленного ящика;
деревянная балка для сборки ящика;
для фиксации пружины;
шарнирный уголок;
балка для направляющего элемента;
Каркас створки ворот;
качественная сильная пружина;
кронштейн для рычага;
рычаг, необходимый для удобного подъема механизма.

Швеллер № 8 длиной 70 см идеально подходит для изготовления опорного механизма пружины.

Для сборки короба необходимо приобрести 2 бруса, длина которых должна быть два метра 30 см, а сечение 120х80 мм, также понадобится еще один такой же брус, но длина немного более двух метров и 75 см.

Если в гараже нет места для открывания складных ворот, то можно сделать так, чтобы они открывались наружу.

Стержни очень легко соединить уголком или металлическими пластинами. Каркас для панелей можно сделать из уголка 35х35 мм. Изнутри он обшит доской, а снаружи листовой сталью. Размеры каркаса должны соответствовать размерам въезда в гараж, стандартные размеры 2,5х2,1 метра.

Петля в сборе изготавливается из уголка, в нем предварительно сверлится девятимиллиметровое отверстие, после чего он фиксируется в раме, а затем с помощью сварочного аппарата устанавливается пластина с таким же диаметром отверстия. Эта пластина должна иметь размеры 50х40х5 мм. 9№ 0007

Направляющий элемент прекрасно можно изготовить из уголка 40×40 мм. При этом необходимо, чтобы его длина полностью соответствовала ширине дверного полотна. На один конец нужно установить пластину, именно с ее помощью впоследствии будет устанавливаться рейка к турнику короба, отступив от края 12 см, приваривается швеллер длиной 100 мм. Установить рейку можно к штанге, расположенной под потолком у одной из полок швеллера; для фиксации используются болты.

Это основные манипуляции, которые проводят при изготовлении ворот своими руками. Здесь ни у кого не должно возникнуть сложностей, все делается достаточно легко и быстро. Когда подготовительные работы завершены, можно приступать к установке.

Установка секционных ворот

Сделать секционные ворота неопытному человеку не всегда под силу, даже имея под рукой подробную инструкцию и необходимые инструменты и материалы. В этом случае лучше купить готовые ворота, а на их установке можно сэкономить, там все достаточно просто. Перед началом установки не забудьте о таких моментах, которые очень важны, а именно:

При монтаже важно ориентироваться только на оригинальные чертежи, которые каждый производитель предлагает вместе со своей продукцией.
Обязательно следите за тем, чтобы каждая, даже самая маленькая, деталь занимала свое место.
Все работы должны выполняться только с использованием заводских расходных материалов. При использовании более дешевых аналогов не стоит рассчитывать на качественную установку, а также долгий срок службы.

Направляющие на распашных воротах должны легко двигаться

Монтаж готовой конструкции

Начать все нужно с подготовки въезда в гараж. Ворота, купленные в торговых точках, будут отлично работать только в том случае, если притолока и плечики будут располагаться в одной плоскости. Ни в коем случае не должно быть перекосов. Чтобы упростить выполнение всех требований, вы можете использовать уровень.

Глубина помещения для автомобиля идентична глубине двери, допускается небольшой допуск 500 мм. Но это в том случае, если нет возможности установить автоматику, а если она предусмотрена, то высота увеличивается на 1000 мм.

Обязательно проверьте, чтобы при открытом проеме в комнате оставалось достаточно места для полотна.

Также следует помнить, что ворота будут нагружать своим весом перемычку и потолок, поэтому для их изготовления следует выбирать материалы самого высокого качества, что касается и плеч.

После того, как проем подготовлен, можно выбрать место для креплений и направляющих. Также важно правильно собрать секции. Монтаж начинают с первой панели, все работы проводят аккуратно, без перекосов и соблюдая зазоры между отдельными элементами. Их ни в коем случае нельзя устанавливать с помощью подручных средств, например, монтажной пены или досок.

Все работы по сборке необходимо проводить строго в соответствии с инструкцией, любое, даже малейшее отклонение, в конечном результате может привести к неисправностям.

Преимущественно в конструкциях предусмотрена установка уплотнителей, для которых может использоваться каучук или каучук. На панель, примыкающую к полу, устанавливается резиновый уплотнитель, а сверху и по бокам резиновый уплотнитель крепится.

После полной проверки можно приступать к установке полотна. Этот элемент ворот должен быть максимально приближен к основанию, чего можно добиться изменением положения регулировочных скоб.

На завершающем этапе монтируются ручки, замки, засовы, а также амортизационные системы, если, конечно, это предусмотрено проектом. №

На этом установка практичных и удобных секционных ворот завершена. Своим видом они украсят любой двор, а также обеспечат качественную защиту гаража от проникновения непрошеных гостей.

ozabore.com

Гаражные подъемные ворота своими руками чертежи

В статье мы рассмотрим как сделать гаражные подъемные ворота своими руками, основное преимущество таких ворот в том, что когда гараж открывается, в гараже створка перемещается к потолку, и это гораздо удобнее, чем в случае с распашными воротами.

Скачать чертеж гаражных ворот

Выполнив эти действия, мы получим ворота, в которых ворота открываются в сторону улицы. Ворота должны открываться таким образом, чтобы при поднятии ворот они не открывались сами по себе (это чревато травмами).

Как все это выглядит на практике:

Еще один простой и недорогой вариант подъемного механизма ворот

Еще несколько вариантов гаражных ворот — видео

postroyka-dom.com

Изготовление и установка подъемных гаражных ворот своими руками

Автовладельцы уделяют повышенное внимание техническому оснащению своего гаража. Основная роль в этом отводится установке прочных ворот, отличающихся функциональностью и эстетичностью. Особой популярностью пользуются подъемные ворота, которые легко изготовить и установить своими руками.

Особенности подъемно-поворотных ворот

Планируя оборудовать помещение для хранения автомобиля самодельными подъемными механизмами, внимательно ознакомьтесь с их конструкцией и особенностями эксплуатации.

Подъемные ворота удобны и функциональны. Им можно управлять прямо из автомобиля

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты исполнения ворот: какой выбрать

В гаражах применяются различные типы подъемных ворот:

Рулонные ворота надежно защищают гараж. Для их изготовления можно использовать покупные комплектующие или использовать самодельные элементы. Последний вариант сэкономит вам много денег.

Преимущества гаражных распашных ворот

Подъемная конструкция выгодно отличается от других видов гаражных ограждений. Основные преимущества:

Недостатки распашных ворот

Любая конструкция ворот, наряду с достоинствами, имеет определенные недостатки. Подъемно-поворотный механизм не исключение:

Основными частями подъемных конструкций являются металлический силовой каркас, навесное полотно и механизм перемещения.

Элементов конструкции подъемных ворот не так много, как может показаться

Каркас конструкции выполнен из прямоугольных стальных профилей или прочных деревянных балок. Это силовой элемент, несущий основную нагрузку. Ящик закрепляется в проеме гаража и обеспечивает крепление подвески, связанной с механизмом передвижения.

Распашная створка должна соответствовать параметрам гаражного проема. Полотно представляет собой каркас из металлических профилей. Зашивается стальными листами или сэндвич-панелями. В целях снижения затрат иногда используют деревянные щиты. Для защиты дверного полотна от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность забору придают декоративные панели, установленные снаружи.

Ворота можно отделать декоративными панелями, тогда они будут смотреться особенно красиво.

Что такое подъемный механизм

Устройство открывания ворот предусматривает использование одного из следующих механизмов:

шарнирно-рычажный, отличающийся надежностью и простотой конструкции. Он позволяет поднять створку с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и отрегулировать пружины, облегчающие перемещение;
Привод, оснащенный противовесами, применяется для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или тяжелой древесины. Устройство включает в себя стальной трос, закрепленный в углах металлоконструкции и проходящий через лебедочный блок к противовесу. Иногда вместо троса используется стальная цепь. В конструкции с противовесами балансиры выполняют роль пружин, компенсирующих вес ворот.

Схема подъемного механизма

Открытие подъемных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъемным рычагам. Движение полотна происходит по направляющим, закрепленным на потолке гаража.

Подвижная роликовая опора обеспечивает плавное движение полотна ворот

После подъема полотно закрепляется в потолке гаража. При этом низ створки образует навес над проемом. При закрытых дверях пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Элементы ворот с шарнирно-рычажной подвеской составляют сложный механизм

Многие автовладельцы оборудуют камеры хранения для автомобилей с шарнирно-рычажной конструкцией.

Открытие листа панели может осуществляться вручную или с помощью специального электропривода, предусматривающего возможность дистанционного управления.

Применение электропривода облегчает открывание ворот

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение существующей документации и выбор готового рисунка. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Подбор конструктивного решения и разработка чертежа по имеющимся размерам

При принятии решения о конструкции подъемного ограждения использовать проверенное техническое решение — рычажный механизм с шарнирным креплением.

Проведение замеров гаражного проема – обязательная операция, выполняемая на этапе проектирования.

Вы можете самостоятельно разработать эскиз будущего дизайна.

Типовой эскиз поможет вам привязать конструкцию к размерам вашего гаража

При отсутствии навыков проектирования целесообразно использовать готовую документацию.

По готовому чертежу вам будет легче изготовить необходимые детали ворот

Изучив документацию, следует проставить в ней реальные размеры гаража. Это определит потребность в материалах.

При выборе материалов обращайте внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размера проема, конструкции ворот и степени автоматизации.

В базовый комплект, позволяющий самостоятельно изготовить подъемную конструкцию с рычажным механизмом, входят:

Все материалы должны быть предварительно раскроены на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В работе потребуются следующие инструменты и электрооборудование:

рулетка длиной 5 метров, строительный уровень;
набор гаечных ключей и набор различных отверток;
Болгарка с отрезным кругом диаметром 180 мм;
аппарат для электросварки.

Стандартный набор электрооборудования и слесарного инструмента позволит вам самостоятельно изготовить подъемные ворота.

Подъемные гаражные ворота своими руками: чертежи, изготовление, материалы, установка

В условиях небольшого пространства перед гаражом на помощь придут подъемные ворота. Их конструкция предусматривает подъем створки к потолку. Это гораздо удобнее, чем обычные распашные варианты. Конечно же, в магазинах очень много подобных конструкций от разных производителей. Но можно сделать гаражные ворота своими руками. Это обойдется намного дешевле, чем покупка готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Характеристики подъемных ворот

Прежде чем приступить к изготовлению ворот с подъемным механизмом, следует выяснить, чем они отличаются от других типов, какие у них есть преимущества и недостатки. Это поможет убедиться, что именно такое устройство вам нужно.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Сделать их своими руками несложно. Главное для начала определиться с устройством ворот. В любом случае подъемные ворота выполняют свои функции. Кроме того, подъемные ворота имеют ряд преимуществ перед другими типами. Их можно использовать в любом помещении, независимо от размера.

Типы ворот

Подъемные ворота делятся на два типа:

Подъемные секционные. Дверное полотно состоит из нескольких частей, которые соединены между собой жесткой конструкцией. При подъеме они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (плоское) положение.

Вертлюг. В отличие от предыдущего типа, в этом случае основное дверное полотно не способно деформироваться. Принцип их работы заключается в том, что створка поднимается по криволинейной траектории. При этом верхняя часть немного углубляется внутрь. Остальная часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях практически одинакова. И вы можете сделать это сами.

Подъемные ворота преимущества и недостатки

Самодельные подъемные ворота для гаража имеют ряд неоспоримых преимуществ, отличающих их от других видов устройств. Основные преимущества:

Экономия места. Для подъема створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на землю рядом с гаражом.

Створки цельные. А это надежная защита от проникновения посторонних.

Возможно утепление дверей. Чаще всего для этого используют пенополистирол.

Возможна установка механизма автоматического подъема.

Подходит для установки не только одинарных, но и двойных гаражей.

Внешняя отделка может быть любой, благодаря чему ворота гармонично впишутся в оформление гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не так много, но списывать со счетов не надо. К недостаткам можно отнести:

Полное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо полностью заменить.

Двери можно устанавливать только в прямоугольные проемы.

Установка требует определенных знаний.

Ворота поднимаются вверх, за счет чего уменьшается высота проема.

Утепление необходимо предусмотреть заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их работы

Основными конструктивными элементами, несущими нагрузку, являются рама, направляющие и механизм перемещения полотна. Ворота открываются автоматически (с помощью пульта дистанционного управления) или вручную.

Рычаг крепится к низу створки. На верхних торцах есть еще две направляющие, по которым перемещаются ролики. С помощью этих элементов происходит поднятие створки. Для этого нужно всего лишь потянуть за ручку, которая находится внизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Подъемные механизмы

Подъемный механизм может быть двух типов:

Рычаг-пружина. Это самый популярный механизм среди владельцев гаражей. Отличается простой конструкцией и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точную настройку пружин, точную установку направляющих (по которым в дальнейшем будут двигаться ролики).

Если створка тяжелая, предпочтительнее использовать противовесный механизм. В этом случае используется лебедка. С одной стороны закрепляется противовес, который соединяется с другим краем створки тросом.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Перед тем, как изготовить и установить подъемные гаражные ворота своими руками, необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие устанавливались без перекосов. Любая пыль, попадающая на ролики или направляющие, может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Это связано с тем, что рамка заходит внутрь минимум на 2 сантиметра. Поэтому завершать возведение пола нужно будет после завершения монтажа гаражных ворот.

Проем должен быть готов к установке рамы ворот. Он используется для основных расчетов. Поэтому нужно знать его размеры. Размеры, необходимые для конструкции ворот, указаны на чертеже подъемно-поворотных ворот на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размера и конструкции ворот количество необходимых материалов может варьироваться. А вот при самом простом решении для изготовления металлических ворот вам понадобится:

Деревянные бруски 120×80 мм для ящика;

Деревянные бруски 100×100 мм для потолка;

Металлические штифты для фиксации конструкции;

Уголки металлические 35х35х4 мм для изготовления каркаса;

Уголки металлические 40х40х4 мм для реек;

Швеллер 80×45 мм;

Пружина с внутренним диаметром 30 мм;

Металлический стержень диаметром 8 мм;

Ткань для створки.

Это набор необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может быть изменен или дополнен. Подробно описать все, вплоть до самореза или болта, сложно. Ведь даже незначительное изменение конструкции ворот повлечет за собой изменение этого списка.

Для того чтобы собрать и смонтировать подъемные ворота для гаража своими руками, вам понадобится болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Также понадобятся другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

Подготовка и сборка каркаса;

Установка роликов;

изготовление створок;

Крепление аксессуаров.

Эти шаги объясняют, как сделать свои собственные подъемные ворота. Далее мы подробно рассмотрим каждый этап.

Производство рам

Основой, на которую будут крепиться ворота, является рама. Именно на него ляжет большая часть нагрузки всей конструкции. С его изготовления начинается работа.

В список необходимых материалов входят деревянные бруски. Это самый простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но каждый делает свой выбор. На процесс установки это практически не влияет.

Коробка собирается из брусков. Для их соединения используются металлические уголки или пластины. Нижняя планка должна быть вдавлена в пол не менее чем на 2 см. Это необходимо учитывать в процессе сборки. При скручивании коробки (в случае металлической — сварной) проводят ее контрольную проверку. Его помещают в проем и проверяют положение по вертикали и горизонтали. Если каркас стоит правильно, его фиксируют анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливаются горизонтальные направляющие, которые располагаются под потолком.

Установка роликов

Когда рама установлена, можно приступать к установке кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже нижних. Вы можете ясно увидеть это на картинке ниже. Для крепления рельсов используются болты. На этом этапе очень важно точно измерить уровень.

Хомуты устанавливаются по краям рельсов. Они будут удерживать ролики, тем самым удерживая полотно в открытом (закрытом) положении.

Подготовка створки

Сам щит, который будет служить створкой ворот, может быть изготовлен из различных материалов. Но, поскольку он будет обеспечивать надежную защиту гаража, подвергаться внешним климатическим воздействиям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

Каркас из деревянных брусков, снаружи обитый металлическим листом;

Используйте сплошной металлический лист;

Обшить каркас из металлических профилей металлом.

В качестве отделочного (внешнего) слоя можно использовать что угодно, даже пластик. Для защиты от мороза щит можно обить слоем утеплителя.

Чтобы не открывать калитку из профтрубы каждый раз полностью, в щитке можно сделать калитку. Через него можно будет войти (выйти), не используя полностью всю конструкцию. Некоторые владельцы гаражей также предусматривают окно в створке. При необходимости его легко установить.

Когда щит готов, его устанавливают на рельсы и проверяют работу механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним относятся ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы было удобнее открывать (закрывать) ворота. Если они присутствуют, цепляться за край створки не нужно. Удобнее, если ручки расположены внизу щита. И снаружи и внутри.

Если калитка оборудована калиткой, то внутри можно сделать задвижку. Это позволяет обезопасить ваше имущество. Этот прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если к дому пристроен гараж и их соединяет дверь.

Если гараж отдельный и нет ворот, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делается это с помощью скоб, которые крепятся к полотну и внешней стороне вертикальной рамы.

Производство металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод может быть установлен на подъемные ворота гаража. От этого вырастут цены на всю конструкцию. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно сделать дистанционно. Важно выбрать тип привода, который подходит для ваших подъемных гаражных ворот. Их цены находятся в пределах 300-800 евро.

Установка диска не составит труда. В инструкции указана подпилка контактов, которую нужно будет соблюдать. Пример привести сложно, так как у каждого производителя свои стандарты подключения.

При подключении системы автоматического открывания подъемные ворота, изготовленные и установленные самостоятельно, не будут отличаться от заводских. Это позволит осуществлять дистанционное управление с помощью пульта дистанционного управления.

Итак, выполнив несколько простых действий, вы сможете получить подъемные гаражные ворота. Помимо значительной экономии средств, это также повлечет за собой массу других преимуществ. Такая конструкция экономит место. Ворота не требуют свободного места перед гаражом, как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуациях не используется. Самостоятельный выбор материалов для изготовления конструкции позволит вам сделать все в соответствии с вашими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

fb.ru

Гаражные складные ворота своими руками

Все больше людей обращаются к самостоятельному изготовлению заборов, дверей, ограждений. Если вы решили построить складные гаражные ворота своими руками, то сначала нужно понять, по какому принципу они будут работать и какие материалы необходимо приобрести для прочной конструкции, способной прослужить долгие годы.

Начнем делать сами

Одним из неоспоримых преимуществ гаражных складных ворот перед распашными является то, что само полотно при открытии «уходит» под потолок. Такой прием значительно экономит место и дает больше простора для маневров. Здесь отметим, что в закрытом состоянии полотно должно очень плотно прилегать к проему, это поможет сохранить тепло в непогоду. Решив сделать ворота своими руками, нужно также позаботиться об оснащении ими калитки, тогда сбережение тепла внутри гаража будет эффективным. Очень важно следить за тем, чтобы ворота не открывались самовольно при поднятии ворот, фиксировать их нужно максимально аккуратно во избежание травмоопасных ситуаций.

Сегодня различные чертежи ворот доступны бесплатно, но вы можете сделать конструкцию особенной, разработав эскизы, отвечающие именно вашим представлениям о надежности и красоте. Если вы собираетесь делать ворота своими руками, в первую очередь необходимо определиться с размерами. Здесь все просто. Отмеряем длину проема (не ширину, т. к. полотно поднимется), прибавляем примерно 10 см, это будет искомая цифра.

Определимся с материалом полотна. Его можно сделать из профнастила или пластиковых панелей, в продаже есть много подходящих материалов. Полотно будет крепиться саморезами. Изнутри можно обшить утеплителем (хорош пенопласт, например). Далее необходимо создать каркас ворот с помощью сварки. Самый популярный материал для этого – металлический профиль (алюминий), швеллер. Каркас для ворот можно сделать таким же образом или использовать деревянные бруски. Теперь у основания нужно установить ряды направляющих, к которым будет крепиться полотно.

Подвесим ворота.

Создадим поворотный механизм. Для этого нужно установить направляющие. Решение может быть как вертикальным, так и располагаться в горизонтальной плоскости в верхней части ворот. Часто для прочности используют сварку, потому что используются металлические направляющие. На этом этапе широко использовались уголки, их приваривают таким образом, чтобы ничто не мешало движению полотна. В зависимости от положения направляющих необходимо укрепить по бокам сверху или снизу полотна колеса, которые будут ездить по желобам. При этом диаметр таких колес соотносится с шириной «дороги».

Правильно повесьте двери. Используются цепи, реже — полосы из металла. Устанавливается на передней стене гаража. При этом центр тяжести полотна должен находиться ниже крепления, а верхняя часть должна плотно прилегать к проему. При изготовлении калитки своими руками можно воспользоваться маленькой хитростью: для того, чтобы конструкция плотно прилегала, сделайте снизу небольшой отступ для нижнего края полотна. Для полного примыкания полотна к гаражу используется резиновый уплотнитель, его можно приобрести в любом магазине стройматериалов (такие резинки часто используются для уплотнения дверей). Крепится по бокам полотна и в его нижней части, что дает отличный результат.

Балансировка и другие аспекты

Для того, чтобы ворота легко поднимались и хорошо удерживались в поднятом состоянии, необходимо использовать противовес. При этом он должен быть тяжелее веса полотна. При практическом расчете необходимого размера схема такова: для начала в качестве противовеса крепится обыкновенное ведро, наполненное грузами. Постепенно регулируя количество веса, рассчитывается потребность в весе. В итоге правильным для конкретных ворот устройством может быть плотно закрытая емкость, наполненная грузом, подвешенным на тросе.

Установить противовес можно следующим образом: приварить уголок к воротам снизу, прикрепить трос, который будет подниматься вертикально (параллельно воротам) через направляющую и отдельный ролик. К противовесу прикрепим дополнительный ролик. Это решение принимается обеими сторонами.

Одним из главных аспектов при изготовлении ворот своими руками является их положение. Конструкция должна стоять строго вертикально. Поэтому нужен уровень. Верхние направляющие должны идти параллельно полу, иначе ворота при открывании будут давать угол, при котором любые маневры будут затруднены. Регулировать положение направляющих нужно до тех пор, пока движение колес по ним не станет идеально плавным, без помех.

закрыть и смазать

Нужно помнить о запорных механизмах не только с внутренней стороны полотна, но и в калитке (оборудуем прочной защелкой). Как на самой калитке, так и на внешней стороне двери нужно установить ручки, иначе открыть вашу коробку будет очень проблематично. Соорудив складные гаражные ворота своими руками, нелишним будет позаботиться об их смазке. Можно использовать машинное или оружейное масло, графитовую пыль, спиртовой раствор.

Важно знать, что направляющие, по которым движутся ролики, также требуют особого ухода для надежной работы. Их нужно не только очищать от пыли (при работе в гараже ее появление неизбежно), но и защищать от коррозии. Смазывать такие механизмы нужно очень тщательно, так как некоторые вещества замерзают, образуя настоящие неровности, и тем самым затрудняют движение колес (например, смазка, литол). Здесь уместно использовать жидкость типа WD. Помимо растворителя, содержит минеральное масло, поэтому обработка не только удалит пыль, но и обеспечит легкость скольжения. Смазка на силиконовой основе хорошо подходит для резинового уплотнения. Стоит помнить, что при правильном строительстве и хорошем уходе любые ворота прослужат дольше, радуя владельца долгие годы.

tvoygarazh.ru

Подъемные ворота в гараж своими руками

Подъемные гаражные ворота — лучший способ решить проблему свободного места. Но проблема заключается в дороговизне заводских моделей. Поэтому, если у вас есть желание, инструменты и расходные материалы, вы можете сделать их сами. Что потребуется для того, чтобы сделать подъемные ворота для своего гаража своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, не рекомендуется брать за основу чертеж заводской модели. В большинстве случаев подъем полотна осуществляется с помощью сложной системы противовесов и направляющих. Самостоятельно изготовить такую конструкцию ворот будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Нижняя часть представляет собой особую проблему. Сделать подвижные петли и регулируемую подъемную систему было бы непросто. Выход – закрепить нижнюю часть дверного полотна системой роликов. Каркас будет служить направляющими. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных гаражных подъемных ворот:

Верхние ролики установлены на трубах Г-образного профиля. Движение происходит по горизонтальным направляющим из П-образного профиля.
Подъем осуществляется с помощью противовеса. Снизу ворот приваривается крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты и определяется опытным путем.
Дополнительно можно сделать распашную створку. Для этого на дверную коробку необходимо приварить ребра жесткости.
Полотно формируется из алюминиевых или оцинкованных листов. Утепление желательно делать изнутри.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функциональность подъемных ворот.

Необходимые расходные материалы

Чаще всего для изготовления используется доступный материал. Металлопрокат можно приобрести в пунктах его выдачи, можно использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механических деформаций, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина — от 50 мм и более. Следует отметить, что будет установлен слой утеплителя и внутренняя обшивка.
Ящик должен выполнять две функции — фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Их тоже делают из швеллера, но меньшего размера. Ширина зависит от выбранных роликов.
Видео. Особых требований к ним нет, важно, чтобы поверхность была прорезиненной.
Квадратные трубы. Необходим для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от габаритных размеров конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для установки потребуются дюбели, элементы подъемных ворот рекомендуется соединять сваркой. Механический крепеж не обеспечит должного качества соединений.

Последовательность работ

После составления чертежа подъемных гаражных ворот необходимо правильно подобрать материал и изготовить заготовки. Габаритные размеры учитывают толщину сварного шва. Готовится проем – выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Заказ:

Установка короба и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
По полученным размерам изготавливается каркас. Он не должен быть больше габаритов коробки на 3-5 мм. Для плотного прилегания можно позже установить лист поверх конструкции.
Крепление на раме нижнего и верхнего катков.
Установка каркаса на направляющие с предварительной фиксацией.
Проверка работы ворот. Их нужно открывать и закрывать несколько раз.
Формование полотна из листов стали.
Регулировка противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности рекомендуется поставить замок на дне.

В обзорном видео вы можете увидеть пример изготовления такой конструкции:

issmith. ru

Все, что нужно знать об открывателях гаражных ворот

5 апреля 2021 г. Опубликовано в: Ресурсы

В среднем двери гаражей в жилых домах открываются и закрываются не менее 1500 раз в год. Учитывая, что большинство дверей поднимаются над землей со скоростью семь дюймов в секунду, механизмы, управляющие механизмом открывания гаражных ворот, имеют решающее значение для функциональности дома.

Следовательно, сломанный механизм открывания гаражных ворот может стать серьезной проблемой, требующей немедленного ремонта. В следующей статье рассказывается о различных вещах, которые вам нужно знать, когда вы ищете услугу по замене устройства открывания гаражных ворот.

Различные типы открывателей гаражных ворот

Хотя существует четыре основных типа открывателей гаражных ворот, все они имеют одну общую черту — все они состоят из двигателя, который перемещает тележку. Тележка, в свою очередь, соединена с дверью. Когда тележка активирована, она заставляет дверь двигаться вверх или вниз. Основное различие между четырьмя типами гаражных ворот заключается в способе вождения. Проще говоря, некоторые сошники работают на цепях, а другие используют ремни или резьбовые детали.

Вот несколько типов открывателей гаражных ворот:

Цепной привод

В механизме открывания гаражных ворот с цепным приводом металлическая цепь приводит в движение тележку, которая поднимает и опускает дверь. Из всех различных типов открывателей гаражных ворот вариант с цепным приводом, как правило, имеет самую низкую цену, что делает его популярным выбором среди многих домовладельцев. Однако сошники с цепным приводом также могут быть шумными из-за движений цепи. Поэтому сошники с цепным приводом могут доставлять неудобства людям, чувствительным к шуму. В основном, цепной привод, как известно, бывает:

Недорогой
Шумный

Цепные приводы лучше всего подходят для домов, где гараж отделен от дома. Если вы живете в доме, где гараж расположен непосредственно под спальней или гостиной, вам, вероятно, лучше выбрать один из других вариантов.

Ременный привод

В механизме открывания гаражных ворот с ременным приводом резиновый ремень используется для перемещения тележки, когда дверь открывается или закрывается. Поскольку тележка движется по резине, а не по металлу, движения более плавные и тихие. Точно так же дверь с ременным приводом будет производить меньше вибраций, чем дверь, которая открывается и закрывается с помощью цепей. Благодаря меньшему количеству движущихся частей ременные передачи требуют менее частого обслуживания, чем цепные. По сути, сошники с ременным приводом идеальны, потому что они:

Тихий
Низкие эксплуатационные расходы

Открыватели с ременным приводом подходят для любого типа дома, но они особенно рекомендуются для домов, в которых есть гараж непосредственно под или рядом со спальней или гостиной.

Винтовой привод

В открывателе гаражных ворот с винтовым приводом стальной стержень с резьбой отвечает за движение тележки, которая поднимается и опускается при вращении стержня. Как и ременная передача, винтовая передача состоит из меньшего количества движущихся частей, что означает меньше проблем в долгосрочной перспективе. Сошники с винтовым приводом также более плавные и тихие, чем цепные. Известно, что, как и ременная передача, открывалка с винтовым приводом:

Тихий
Низкие эксплуатационные расходы

Как и ременные приводы, винтовые открыватели идеально подходят для всех типов домов. На любом участке, где жилые и спальные помещения примыкают к гаражу, винтовые открыватели являются особенно хорошим вариантом благодаря плавности работы без вибрации и общей бесшумности всей операции.

Прямой привод

Сошник с прямым приводом является наименее сложным из всех типов сошников просто потому, что сам двигатель приводит в движение тележку. Следовательно, во всей операции нет ни ремня, ни цепи, ни резьбы. Это не только упрощает процесс перемещения гаражных ворот вверх и вниз, но также обеспечивает плавную и бесшумную работу, которая редко требует обслуживания. Таким образом, открывалка с прямым приводом является хорошим вариантом для недвижимости любого размера и планировки.

Значение лошадиных сил для гаражных ворот

лошадиных сил (л.с.) — это движущая сила движения гаражных ворот вверх и вниз. Размер и вес двери можно использовать для определения необходимого уровня мощности для конкретного гаража. Для открывателей гаража номинальная мощность обычно колеблется от 1/3 в более дешевых моделях меньшего размера до 1 1/2 в более дорогих системах. Корреляция между показателями HP и размерами дверей обычно выглядит следующим образом:

1/3 л.с. . Ворота гаража на одну машину обычно могут работать на 1/3 лошадиных сил. Тем не менее, немного более высокое значение HP, как правило, означает меньшую нагрузку на сошник.
1/2 л.с. . В домах с гаражными секционными воротами на два автомобиля мощность 1/2 л.с. обычно обеспечивает достаточную мощность для обычных функций открывания и закрывания.
3/4 — 1 1/2 л.с. . В больших домах, в которых есть более высокотехнологичные открыватели гаражных ворот, часто рекомендуется мощность 3/4 или выше, особенно если дверь используется чаще, чем в среднем.

Электродвигатель гаражных ворот может работать от одного из двух токов — переменного тока (AC) или постоянного тока (DC). Последний вариант, как правило, более предпочтителен, потому что открыватели гаражных ворот с питанием от постоянного тока могут превращать переменный ток в постоянный. Кроме того, двигатели постоянного тока меньше по размеру, а также более плавные и тихие с точки зрения производительности.

Характеристики открывателя гаражных ворот

В процессе установки механизма открывания гаражных ворот вы увидите ряд особенностей. Некоторые из этих функций можно считать важными, и поэтому они включены в большинство открывающих программ.

Другие функции обычно считаются приятными, а не необходимыми, поэтому они включаются только по запросу. Для современных домовладельцев большинство из следующих функций могут сделать устройство для открывания гаражных ворот более удобным во многих отношениях:

Пульты . Одна из самых удобных особенностей гаражных ворот с электроприводом заключается в том, что вы можете активировать их движения с помощью дистанционного управления. Гаражные ворота обычно управляются с помощью настенных кнопок или клавиатур, где вы вводите личный код, который активирует дверь для открытия или закрытия. Также обычно есть пульт дистанционного управления, позволяющий открывать и закрывать изнутри. Кроме того, большинство домовладельцев используют портативные пульты дистанционного управления для внешней активации двери. Большинство настенных креплений совместимы как с одиночными, так и с несколькими блоками гаражных ворот.

Ручная разблокировка . Бывают случаи, когда вы хотите поднимать и опускать гаражные ворота вручную, а не с помощью пульта дистанционного управления. Для таких случаев есть функция ручной разблокировки, которая позволяет отключить дверь от ее электрических механизмов. Таким образом, вы можете поднять дверь на любую высоту, которая вам нужна в любой момент времени. Например, если вы выполняете работу в своем гараже, которая требует вентиляции, кнопка ручного открывания может позволить вам поднять дверь на пару футов над землей.

Фонарь безопасности . Если вы идете или уходите, хорошо иметь свет сверху, когда вы идете или ведете машину через открытую дверь гаража. Для дополнительного удобства современные гаражные ворота обычно оснащаются сигнальными фонарями, которые автоматически включаются всякий раз, когда дверь активируется. Таким образом, вы можете легко видеть дорогу внутрь, когда загоняете машину в гараж после наступления темноты. В отличие от обычных гаражных фонарей, сигнальный фонарь также отключается через несколько минут бездействия.

Рельсовые сегменты . Части гаражных ворот, выполняющие функции привода, крепятся под углом 90 градусов между воротами и потолком гаража. Большинство открывателей гаражных ворот включают в себя сегменты направляющих, которые подходят для дверей высотой семь футов. Рельсовые сегменты обычно служат в течение нескольких лет, если не происходит коррозии или неправильного обращения.

Пульт дистанционного управления . Для удаленной активации гаражных ворот из автомобиля или из дома большинство дверных открывателей поставляются с миниатюрными дистанционными устройствами, которые можно прикрепить к связке ключей. Когда вы въезжаете на подъездную дорожку, вам не нужно выпрыгивать из машины, чтобы открыть дверь — вместо этого вы можете использовать элемент управления, прикрепленный к вашей связке ключей. Если вам не нравится ждать, пока дверь вашего гаража поднимется, вы даже можете попросить дверь открыться с нижнего квартала.

Система домашней автоматизации . Современные домовладельцы все чаще внедряют системы домашней автоматизации, которые позволяют управлять множеством подсказок, в том числе дверью гаража, просто озвучив запрос. Таким образом, если ваши дети поиграли, и вы хотите, чтобы они вошли в дом через дверь гаража, вы можете просто сказать что-то вроде «Алекса, открой дверь гаража», и дверь откроется.

Интеграция с Wi-Fi . Еще одна функция, которую можно добавить ко многим новым системам открывания, — это Wi-Fi, который позволяет управлять гаражными воротами из любого места одним прикосновением к экрану на смартфоне или планшете. Возможно, это лучше, чем дома. система автоматизации, потому что Wi-Fi позволяет контролировать и контролировать вещи из любого места. Вам даже не нужно находиться в определенном радиусе от вашей собственности, чтобы это работало. Если вы на работе и хотите проверить состояние двери, вы можете получить доступ к этой информации в мобильном приложении.

Совместимость с автомобилями . Некоторые новые автомобили производятся со встроенными интеллектуальными технологиями. Таким образом, эти автомобили работают так же, как умные дома, где свет и двери можно активировать с помощью простых сенсорных подсказок или голосовых команд. Когда у вас есть подсказки для вашей двери гаража, интегрированные с интеллектуальной технологией автомобиля, вам даже не нужен пульт дистанционного управления с цепочкой для ключей, потому что активация двери может быть вызвана интеллектуальной системой в вашем автомобиле.

Автозакрытие . Функция автоматического закрывания позволяет заранее запрограммировать опускание гаражных ворот в определенное время, будь то через пять, десять или тридцать минут. Например, в более жаркие дни вы можете держать дверь гаража открытой в течение определенного периода времени после того, как припарковались и вошли внутрь.

Двигатели с плавным включением . Если вас беспокоит износ, которому со временем подвергаются открыватели гаражных ворот, мягкий двигатель может облегчить работу. Благодаря двигателю с плавным пуском/остановкой дверь открывается с меньшим шумом или вибрацией, что приводит к меньшему износу с годами. Как это обычно бывает, двигатель с плавным срабатыванием может продлить срок службы гаражных ворот и, в конечном итоге, потребовать меньшего обслуживания с течением времени.

Резервный аккумулятор . Когда линии электропередач выходят из строя, это более чем раздражает. Когда вы рассматриваете все электрическое оборудование в вашем доме, отключение электроэнергии может быть пугающей перспективой. С резервным аккумулятором для устройства открывания гаражных ворот вам не нужно беспокоиться о том, что дверь выйдет из строя, если и когда отключится электричество. Если на ваш район обрушится ураган и произойдет сбой питания, когда ваша дверь опущена только наполовину, резервная батарея завершит функцию закрывания.

Светодиодные фонари . На некоторых пультах дистанционного управления светодиоды включаются, когда возникают проблемы с устройством открывания гаража. Это позволяет вам быть в курсе любых проблем с обслуживанием, которые могут возникнуть в системе. Таким образом, вместо того, чтобы быть застигнутым врасплох неисправными механизмами, проблема может быть устранена на ранней стадии, до того, как любые повреждения или затраты на ремонт выйдут из-под контроля.

Удлинитель рельса . Если вы живете в доме выше среднего, к сегменту рельса можно добавить удлинитель, который будет подниматься до восьми дюймов от земли. Таким образом, большие гаражные ворота не проблема. Расширение рельса может быть полезно, если в вашем доме есть высокие стены в гараже.

Привод промежуточного вала . Разработанные для использования в жилых и промышленных гаражах, операторы промежуточного вала работают на рулонных решетках, дверях и ставнях. Выпускаемый в легких, средних и тяжелых моделях, привод промежуточного вала может быть установлен посредством настенного монтажа, монтажа на полке или кронштейна, желательно непосредственно под дверным валом. Промежуточный вал можно разместить с любой стороны двери, где он обеспечивает максимальную высоту над головой. Приводы промежуточных валов идеально подходят для больших гаражей и гаражей, где обычная установка была бы затруднительна.

Элементы безопасности на гаражных воротах

Со всеми достижениями в области технологии открывания гаражных ворот вы можете получить новую улучшенную систему при следующей замене устройства открывания гаражных ворот. Основные функции любой новой гаражной двери включают детекторы движения/объектов и расширенные протоколы запирания:

Датчики движения . Как самая тяжелая движущаяся часть вашего дома, гаражные ворота могут быть опасны, если в них отсутствуют датчики движения, которые обнаруживают, когда предметы проходят под дверью. Таким образом, вам не нужно беспокоиться о том, что ворота гаража случайно опустятся на капот вашего автомобиля, потому что датчик обнаружит присутствие автомобиля и приостановит все движения. Что еще более важно, датчик движения защитит маленьких детей и домашних животных от опасности закрывающейся двери гаража. Функции датчика движения просты. Когда дверь поднята, лазер сканирует землю именно там, где дверь стоит в закрытом положении. Если кто-то или что-то пересекает этот путь, датчик движения активируется и останавливает дальнейшее движение двери. Таким образом, если ребенок или собака перебегают путь двери как раз в тот момент, когда дверь закрывается, дверь останавливает свое опускание, чтобы никто не пострадал и ничего не было повреждено.

Замки . Пульты удобно иметь под рукой, пока не потеряете. Независимо от того, выскальзывает ли миниатюрное дистанционное устройство из вашего кармана или его крадет незнакомец, функция запирания современных гаражных ворот позволяет предотвратить использование пропавшего пульта для проникновения в ваш дом. Функция блокировки отключит любой код доступа, который был запрограммирован в вашем пульте дистанционного управления, и может помочь защитить ваш дом от потенциальных грабителей.

Технология скользящего кода . Последние достижения в технологии кодирования позволили запрограммировать устройства открывания гаражных ворот с помощью скользящих кодов, которые меняются с одного кода на другой каждые несколько секунд. Таким образом, код в вашем брелоке обновляется каждый раз, когда вы его используете. Это не позволит ворам взломать ваш брелок и получить доступ к вашему дому через дверь гаража.
Принудительное управление охраной . Если безопасность и сохранность гаражных ворот для вас важнее скорости, система принудительного контроля замедлит движение ворот до минимума. Это означает, что дверь использует меньше энергии для подъема и опускания, а также дверь ударяется о землю с меньшей силой. Это может помочь уменьшить износ вдоль сегментов направляющих и свести к минимуму нагрузку, с которой дверь может столкнуться при ежедневном использовании в течение определенного периода времени.
Настройки отпуска . Когда вы находитесь вдали от дома в течение нескольких дней или недель, хорошо иметь душевное спокойствие, зная, что ваши гаражные ворота в безопасности. В современных открывателях гаражных ворот определенные настройки могут обеспечить полную блокировку двери без исключений на время вашего отсутствия. Это делает невозможным проникновение грабителей в ваш дом с украденными пультами или взломанными кодами, поскольку все датчики деактивируются, пока вас нет.

В качестве дополнительной меры предосторожности стяжка может повысить безопасность ручки двери гаража. Это может помешать ворам открыть дверь вашего гаража с помощью вешалок, которые в противном случае могут взломать дверной замок в течение нескольких секунд.

Почему вам следует нанять профессионала для установки устройства открывания гаражных ворот

Независимо от того, являетесь ли вы владельцем гаража впервые или вам нужно заменить сломанный механизм открывания гаражных ворот, установка механизма открывания может оказаться сложной задачей. Поэтому важно знать, с чем вы можете столкнуться, если решите заменить или установить устройство открывания гаражных ворот самостоятельно.

Тем не менее, всегда лучше нанять профессионала — человека, имеющего опыт работы с системами открывания и их тестирования, — для выполнения монтажных работ за вас. Вот почему:

Самостоятельный подход . Дверь жилого гаража может весить до 600 фунтов, поэтому крайне важно иметь достаточно рабочей силы, чтобы правильно установить дверь и синхронизировать ее с гусеницами. Кроме того, выравнивание сегментов рельсов также может включать в себя сложную ручную работу.

Гипотетически, единственный способ успешно выполнить установку для новичка — внимательно прочитать инструкции несколько раз, а затем медленно выполнять каждый шаг с постоянной двойной проверкой.

На самом деле, если вы не опытный мастер на все руки, который легко приспосабливается к различным проектам по благоустройству дома, работу по установке устройства открывания гаражных ворот лучше доверить профессионалам.

Профессиональный подход. Профессионалы, которые ежедневно занимаются ремонтом и установкой приводов гаражных ворот, знают все, что нужно знать о установке и настройке новых приводов в гаражах любых размеров. Независимо от того, запрашиваете ли вы установку одно- или двухдверного, семифутового или восьмифутового открывателя, у них есть необходимое оборудование, а также опыт для безопасной и правильной установки вашего открывателя гаражных ворот.

Аренда нестандартных дверей и ворот для ремонта и замены устройства открывания гаражных ворот

Ворота гаража — самый большой и часто наиболее уязвимый вход в жилой дом. Когда вы имеете дело со сломанным устройством открывания гаражных ворот, лучше починить проблему как можно скорее. В Северной Каролине жители уже давно полагаются на услуги по замене и ремонту открывателей гаражных ворот от Custom Door & Gate.

Имея более чем 25-летний опыт работы по установке приводов для гаражных ворот, наша команда установила новые приводы в гаражные блоки всех размеров. Чтобы узнать больше о том, что мы можем сделать для вашего гаража, свяжитесь с нами сегодня.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра PNG и png не совпадают.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1. Исправьте постоянные ссылки

Войдите в WordPress.
В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
Выберите По умолчанию .
Нажмите Сохранить настройки .
Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
Нажмите Сохранить настройки .

Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации. )

Существует множество способов редактирования файла .htaccess

Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
Использовать режим редактирования программы FTP
Использовать SSH и текстовый редактор
Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

Войдите в cPanel.
В разделе «Файлы» щелкните значок File Manager .
Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, в раскрывающемся меню.
Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Чтобы отредактировать файл .htaccess

Щелкните правой кнопкой мыши файл .htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем 9Значок 1693 Code Editor вверху страницы.
Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
При необходимости отредактируйте файл.
Когда закончите, нажмите Сохранить изменения в правом верхнем углу. Изменения будут сохранены.
Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Ремонт электрических ворот | 888-787-4441 Установка и ремонт въездных ворот

РЕМОНТ ЭЛЕКТРИЧЕСКИХ ВОРОТ

Честный, надежный, профессиональный

Подъездная дорожка, охрана, ограждения
Направляющие, качели, подвесные, складные

Ремонт и установка

Позвоните сейчас (888) 787-4441

Добро пожаловать в Everest, доступный поставщик услуг по ремонту электрических ворот в Лос-Анджелесе, предлагающий индивидуальный ремонт высочайшего качества, индивидуальные ворота, индивидуальные гаражные ворота и полную линейку различных камер видеонаблюдения для подъездных ворот для домов и предприятий по всему Лос-Анджелесу. Уже более десяти лет наш семейный бизнес предоставляет услуги по ремонту ворот в белых перчатках в Беверли-Хиллз, Брентвуде, Малибу, Санта-Монике и ряде других мест, которыми руководят мастера. Независимо от того, издает ли ваш электродвигатель ворот скрежещущий звук или ворота перестают двигаться, когда они наполовину закрыты, вам нужна лучшая компания по ремонту подъездных ворот в Лос-Анджелесе, чтобы диагностировать проблему и выполнить качественный быстрый ремонт по доступной цене. .

Наши услуги по обслуживанию электрических ворот включают, но не ограничиваются:

Ремонт ворот
Электропривод и продажа ворот
Установка ворот
Электрический оператор Закапывание
Ремонт/замена механизма открывания ворот
Колеса и петли для ворот
Ремонт или замена гусеницы
Поиск и устранение неисправностей электрических ворот

Знаете ли вы, что ворота вашей машины не закрываются по более чем 100 причинам? У вас может быть повреждена гусеница или выведены из строя колеса. Даже самые маленькие проблемы могут привести к большим катастрофам, в результате чего ваш дом станет уязвимым для кражи и непогоды. Позвоните в Everest, чтобы получить высококачественную, быструю помощь и класс обслуживания клиентов, который поднимет планку навсегда!

Почему мои электрические ворота не работают?

Если ваши электрические ворота не работают, причины, скорее всего, связаны с одной из следующих:

Проблема с фурнитурой для въездных ворот
Механическая неисправность или необходима регулировка
Панель управления доступом сломана или имеется короткое замыкание
Защитный выключатель заднего хода поврежден
Сошник нуждается в ремонте или замене

Иногда въездные ворота просто плохо себя ведут и нуждаются в настройке, или может потребоваться ремонт с полным обслуживанием. Наши бригады по ремонту ворот в Лос-Анджелесе расположены по всему городу, чтобы предложить быстрое обслуживание, когда оно вам нужно. Но прежде чем звонить нам, вы можете решить проблему самостоятельно, выполнив ручной тест.

Ремонт въездных ворот в Лос-Анджелесе

Наши специалисты компании Everest Garage Doors and Gates выполняют мелкий и капитальный ремонт всех типов въездных ворот, включая:

Раздвижные ворота
Распашные ворота
Вертикальные поворотные ворота
Вертикальные подъемные ворота
Шлагбаум
Устройство открывания ворот на солнечной энергии

Мы даже предлагаем ремонт заборных ворот, потому что мы не хотим лишать домовладельцев возможности получить помощь, необходимую им для восстановления мира и порядка, когда речь идет о чем-то столь же важном, как ремонт ворот в Лос-Анджелесе. Каждый член нашей команды прошел обширное обучение, чтобы освоить все устройства открывания ворот основных производителей, и мы приезжаем с грузовиком, полным деталей и новых узлов, необходимых для выполнения работы при первом посещении. Независимо от того, являются ли ваши ворота изготовленным на заказ монстром из стали, воротами из кованого железа, деревянными воротами или воротами из стекловолокна, наша команда специалистов выполнит квалифицированный ремонт и предложит вам самую низкую цену на ремонт въездных ворот в Лос-Анджелесе! Уже более десяти лет люди в Лос-Анджелесе любят работать с Everest Gates и Garage Doors не только за нашу приверженность высокому качеству, но и потому, что мы каждый день прилагаем все усилия, чтобы предложить лучший уровень обслуживания клиентов.

Ворота класса люкс на заказ / Гарантия самых низких цен — только от компании Everest

Отличные отзывы об услугах по ремонту ворот

Мы любим наших клиентов и гордимся тем, что на Yelp у нас есть отличный рейтинг от наших замечательных клиентов по всему Лос-Анджелесу.

Где я могу купить въездные ворота?

Вы можете купить высококачественные ворота на заказ в Лос-Анджелесе по самым низким ценам прямо здесь, на Эвересте! Если вам нужны въездные ворота популярного производителя, мы можем предложить модель по самым доступным ценам в Лос-Анджелесе. Однако, если вы хотите настоящее произведение искусства, созданное нашими мастерами-сварщиками вручную, мы можем изготовить ворота по индивидуальному заказу, которым позавидуют все жители вашего района. Добавьте изюминку элегантности в свою собственность и укрепите ее прочной, надежной конструкцией, которая будет служить красивой особенностью собственности и рассчитана на всю жизнь.

Наши мастера используют только лучшие материалы, а наша работа точна и безупречна. Если вам нужны ворота с вашими инициалами или индивидуальный дизайн, реализованный в чертеже, наши художники могут воплотить ваше творение в прекрасном великолепии. Everest Garage Doors and Gates стремится изменить способ ведения бизнеса в стандартном ландшафте ремонта электрических ворот и услуг гаражных ворот. Независимо от того, требуется ли вам плановое техническое обслуживание ваших ворот или новые изготовленные на заказ железные ворота для обеспечения доступа к вашему дому и гаражу, наша команда Эвереста продемонстрирует класс обслуживания выше остальных, поскольку наша этика основана на честности, добросовестности и строительстве. доверие через подлинные отношения с нашими клиентами.

Ворота на подъездной дорожке, изготовленные по индивидуальному заказу, изготовленные с соблюдением всех требований и высочайшего художественного мастерства: Лос-Анджелес знает Эверест!

Как выполнить ручную проверку ваших ворот на въезде

Если вы пытаетесь осмотреть свои ворота на наличие явных признаков повреждения, но ничего не получается, вы можете попробовать выполнить ручную проверку, чтобы исключить определенные причины, по которым ваши ворота могут не работать :

Отключите питание ворот и отсоедините рычаг ворот (если у вас распашные ворота, снимите цепь)
Переместите ворота вручную (если они гладкие, проблема, скорее всего, не в воротах, и вы можете забрать все плохие имена, которые вы им назвали)
Проверка внутри гусеницы на наличие предметов или мусора
Проверка на искривление гусеницы
Проверить источник питания

. Если вы обнаружите механическую проблему, вам необходимо определить, достаточно ли вы обучены, чтобы устранить проблему самостоятельно. Вы даже можете позвонить в Everest Garage Doors and Gates, объяснить симптомы, и, если вы чувствуете себя в состоянии, мы можем попытаться провести вас через несколько шагов, чтобы сделать мелкий ремонт. Однако самостоятельные работы с электрическими воротами могут иметь неприятные последствия. Как потребитель, вы должны знать, что, в зависимости от производителя открывателя ворот, любое механическое вмешательство кем-то, кто не является сертифицированным профессионалом, может привести к аннулированию гарантии. Кроме того, если вы сделаете неверный шаг, вы можете нанести дополнительный ущерб, требующий более дорогостоящего ремонта. Наконец, ваши пальцы будут работать с токоведущими электрическими проводами и компонентами. Вот почему Everest предлагает самые конкурентоспособные цены в Лос-Анджелесе с быстрым временем отклика — мы знаем, что вы хотите, чтобы ваши ворота были отремонтированы безопасным и экономичным способом и оставлены в состоянии как новое, готовое к тысячам ремонтов. циклы без дальнейших сбоев. Наша дружелюбная, знающая команда по ремонту ворот в Лос-Анджелесе готова ответить на ваш звонок и готова вернуть улыбку на ваше лицо, предлагая вам класс обслуживания, который делает нас компанией номер один в области ворот в Лос-Анджелесе!

Компания Everest подняла планку для ремонта гаражных ворот в Лос-Анджелесе, потому что наша цель №1 — сделать клиентов счастливыми

Опасен ли ремонт гаражных ворот?

Если вы хотите знать, как починить дверь гаража, вы можете оказаться в затруднительном положении. Ремонт гаражных ворот — это не проект «сделай сам»; это опасно и требует, чтобы технические специалисты прошли специальную подготовку для безопасного и правильного выполнения работы. Каждый год происходит смерть от попытки домовладельца починить ворота гаража, особенно при ремонте или замене пружин из-за высокого уровня кручения. На самом деле, в Everest у нас есть старшие ремонтники, прошедшие повышение квалификации, которых мы направляем специально для ремонта пружины гаражных ворот в Лос-Анджелесе в жилую и коммерческую недвижимость. Не рискуйте своим имуществом или своей личной безопасностью. Позвоните в Everest Garage Doors and Gates, и наша опытная команда возьмет на себя вашу ношу по самым низким ценам на ремонт гаражных ворот в Лос-Анджелесе, гарантировано!

Как построить ворота на подъездной дорожке (Пошаговое руководство) — Модернизированный дом

В зависимости от вашего дома вы можете установить ворота в конце подъездной дорожки. Это обычное обновление для людей, которым нужна дополнительная конфиденциальность. Это относительно простой проект, который большинство людей может выполнить самостоятельно за полдня.

Чтобы построить въездные ворота, вы сначала установите столбы по обеим сторонам въездной дорожки. Затем вы создадите две рамы для конструкции распашных дверей. Затем прикрепите подступенки, чтобы они могли сидеть или катиться, и повесьте их на стойки.

Ворота на подъездной дорожке могут добавить дополнительный уровень безопасности вашему дому. Это может отпугнуть адвокатов, бродяг и других неудобных посетителей. Приложив немного усилий, вы сможете построить ворота, которые будут защищать ваш дом долгие годы.

Нужна установка или замена ворот?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Типы въездных ворот

Одностворчатая

Одностворчатые въездные ворота опираются на одни большие ворота, которые открываются внутрь. Их может быть проще всего открывать и закрывать с одним человеком, если это то, что вам нужно сделать. Однако они не длятся так долго и более склонны к провисанию с возрастом.

Двухстворчатый

Ворота двустворчатые состоят из двух ворот, которые расходятся посередине и распахиваются внутрь. Это наиболее распространенный тип ворот из-за их надежности и долговечности. Именно такие ворота мы будем строить в этой статье.

Раздвижной

Откатные ворота проходят вдоль забора перпендикулярно проезжей части. Это самые дорогие типы входных ворот. Они также требуют наибольшего количества места, поскольку им требуется как минимум вдвое больше ширины подъездной дорожки.

Строительство деревянных ворот

Существует множество материалов, которые вы можете использовать для строительства ворот. Металлические ворота можно купить уже готовыми и их нужно только установить. Однако сварка металлических ворот не всегда под силу обычному домашнему мастеру.

Деревянные ворота прекрасно дополнят любой дом. Дерево — прочный материал, который сочетается с большинством типов домов. Его также легко строить, и он доступен большинству людей, независимо от того, в каком районе вы живете.

Эти ворота можно построить со стандартными воротами два на четыре. Обычно их можно купить в любом крупном хозяйственном магазине. Они недорогие, их легко найти, и они являются идеальным материалом для строительства подъездных ворот.

Шаг 1: Защитите посты

То, как вы закрепите столбы для своих ворот, будет зависеть от того, есть ли у вас уже забор. Если у вас уже есть забор с каждой стороны подъездной дорожки, вам повезло. Если нет, то вам придется немного поработать.

Если у вас уже есть забор по обеим сторонам подъездной дорожки, вы можете прикрепить петли ворот непосредственно к столбам забора. Эти петли обычно выглядят как крючковатые трубы и стержни, вставленные друг в друга. Они удержат дверь ворот и позволят ей открыться.

Если у вас еще нет забора, вам придется выкопать ямы для столбов и зацементировать столбы. Убедитесь, что выкопаны по крайней мере на полтора-два фута, чтобы убедиться, что столбы надежно закреплены. Заполните отверстие цементом и дайте ему высохнуть, прежде чем повесить двери ворот.

Шаг 2: Соберите дверные рамы

Наличники для ваших ворот могут быть любого дизайна. Если вас беспокоит эстетика, вы можете попросить, чтобы кто-то другой построил эти рамы и двери для вас. Если нет, то их легко сделать самостоятельно.

Начните с построения квадрата два на четыре и добавления диагональных опор посередине. Это поможет предотвратить провисание и заполнить середину квадрата. Сколько опорных балок вы поставите, зависит от вас, но в каждой их должно быть не менее двух.

Изготовьте рамы такого размера, чтобы расстояние между ними посередине составляло не менее дюйма. Это даст дверям ворот достаточно места, чтобы набухнуть под дождем. Вздутие, не оставляющее для него места, является основной причиной повреждения деревянных конструкций.

Шаг 3: Прикрепите подступенки

Вашим воротам потребуются стойки, которые удерживают их посередине, где сходятся две двери. Вам нужны эти стояки, потому что петли не предназначены для полной поддержки всего веса ворот. Вам нужны свободные концы, чтобы поддерживать вес дальше от точки опоры.

Подступенки могут быть простыми или более сложными в зависимости от ваших потребностей. Вы можете просто прикрепить несколько вертикальных планок два на четыре на концах ваших рамок, если хотите. Следует отметить, что эти типы подступенков требуют, чтобы вы немного приподняли ворота, когда вы их открываете.

Если ваша подъездная дорога заасфальтирована, вы можете приобрести подступенки с колесами. Это значительно облегчит открытие и закрытие ворот, особенно если это нужно сделать одному человеку. Колеса не будут такими эффективными, если дорога покрыта грязью или гравием.

Шаг 4. Повесьте рамы

Когда ваши рамы построены и ваши стояки установлены на нужной высоте, вы можете повесить двери на столбы. Убедитесь, что вы оставляете по крайней мере 6 дюймов пространства под воротами или больше, если ваша подъездная дорожка наклонена. Это даст вам достаточно свободы в будущем.

При навешивании дверей ворот лучше всего иметь помощника, который поможет вам их удерживать. Двери ворот могут быть тяжелыми и громоздкими для подъема. Им легко выйти из-под вашего контроля, и вы можете навредить себе.

Если вы не можете найти помощника, вы также можете установить ворота на блоках на желаемой высоте. После того, как вы закончили крепить дверцы на петли, можно снять блоки.

Шаг 5. Изготовьте защелку

Чтобы гарантировать, что ваши ворота останутся закрытыми, вам нужно прикрепить какую-нибудь защелку. Это может быть не на 100% безопасно, но предотвратит случайное открытие ворот. Вся цель подъездных ворот состоит в том, чтобы иметь возможность держать их закрытыми, когда вы этого хотите.

Двумя наиболее распространенными типами защелок для ворот являются кольцевые защелки и защелки-лодочки. Кольцевые защелки имеют крючок и кольцевой механизм, который можно запирать навесным замком. Они очень безопасны и являются стандартом для большинства защелок.

Болтовые защелки

также являются хорошим вариантом для удержания ваших ворот закрытыми. Однако, в зависимости от того, насколько далеко ваши ворота находятся посередине, защелка может не работать. В этом случае подойдет простая цепочка и навесной замок.

Нужна установка или замена ворот?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Должны ли деревянные ворота открываться внутрь или наружу?

Ворота всегда должны открываться в частную собственность. Он никогда не должен открываться на улицу. Открытие на улицу может привести к тому, что ворота станут препятствием для движения. Это требование содержится в кодексах зонирования большинства городов.

Можно ли превратить панель забора в ворота?

В зависимости от состояния панель забора может стать отличной калиткой. Если вы сможете закрепить на нем петли и защелку, все будет хорошо. Преимущество заборной панели для ворот в том, что она будет соответствовать вашему забору.

Сколько служат деревянные ворота?

В зависимости от того, в каком климате вы живете, ваши подъездные ворота могут прослужить от 10 до 35 лет. Покупка защищенных от непогоды каркасов «два на четыре» для изготовления рам поможет продлить их срок службы. Однако они всегда будут дороже.

Последние публикации

ссылка на Шурупы какого размера для дверных петель?

Винты какого размера для дверных петель?

Дверные петли — это блестящая фурнитура, которая позволяет беспрепятственно открывать и закрывать тяжелые двери. Вы даже не заметите, что они есть, пока один из них не начнет скрипеть или, что еще хуже, не оторвется. Если вы найдете…

Продолжить чтение

ссылка на «Самый простой способ очистить раствор без скребков»

Самый простой способ очистить затирку без чистки

Заманчиво оттереть стойкую грязь, сажу, мыльную пену, мусор, плесень и плесень на затирке. Тем не менее, это редко того стоит, так как очистка может повредить раствор и поднять его так, что влага может попасть…

Продолжить чтение

Самые популярные посты

Десять вещей, которые необходимо учитывать при покупке автоматических ворот

Автоматические электрические ворота с каждым днем становятся все более популярными. Они являются символом статуса и добавляют безопасности вашему дому. Они также защищают детей и домашних животных от опасности, не давая им столкнуться с оживленными дорогами.

Но хотя автоматические ворота — это прекрасно, начинать с нуля может вызвать массу вопросов. Существует огромный ассортимент комплектов, систем и компонентов для автоматизации ворот и контроля доступа от самых разных производителей. И тогда вам нужно найти правильного инженера по автоматизации ворот.

Так как же выбрать ворота и автоматику? Как найти подходящего установщика электрических ворот? А откуда вы знаете, что ваши новые ворота в безопасности?

Это может показаться минным полем возможностей и решений, поэтому вот наши десять ключевых вопросов по автоматизации ворот, которые вы должны задать, прежде чем прыгать.

Во многих домах автоматические ворота используются всего несколько раз в день. Их будут оперировать утром, когда семья идет на работу или в школу, а затем в тот же день, когда все они вернутся домой. Должен быть способ справиться с доставкой в течение дня, но электрические ворота могут не использоваться в большинстве будних дней вне раннего утра и вечера.

Автоматические ворота, контролирующие доступ в коммерческие помещения, могут использоваться гораздо чаще. Следовательно, квалифицированный установщик ворот должен указать различные двигатели для ворот, способные работать с более высоким циклом использования.

Для большинства домовладельцев электрические ворота не являются тяжелыми коваными или твердыми, ворота из толстого дерева твердых пород и циклы использования невелики. Это отразится на правильном выборе установщиком двигателей с меньшей мощностью. Однако они также должны предупредить вас о том, что автоматические ворота могут быть опасны при неправильном использовании. Они должны провести аудит безопасности, чтобы выявить и устранить возможные опасные зоны в своей конструкции систем автоматизации ворот. И любые компетентные инженеры по воротам также проведут обучение новых владельцев тому, как безопасно использовать свои автоматические ворота.

Часть использования системы автоматизации ворот включает в себя то, как контролируется доступ через электрические ворота. Обычно это может произойти в пяти местах, в зависимости от того, кто хочет получить доступ и кто его предоставляет.

Во-первых, любой проживающий в доме, которому может потребоваться управление автоматическими воротами, должен иметь дистанционный передатчик, который открывает и закрывает электрические ворота одним нажатием кнопки. Поскольку они достаточно малы, чтобы их можно было носить в карманах или сумочках, это мобильные средства управления воротами.

Во-вторых, современные системы контроля доступа GSM позволяют приложениям для смартфонов управлять работой электрических ворот. С камерами в домофонах они даже позволяют вам видеть на своем телефоне, кто находится у ваших ворот и запрашивает доступ. Они также могут сделать это из любой точки мира, где есть сигнал мобильного телефона.

В-третьих, первые стационарные контроллеры ворот расположены вне ворот. Это могут быть домофоны или кнопки вызова. Посетители используют их для связи с соответствующими телефонными трубками, зуммерами или звонками внутри объекта. Также может быть цифровая клавиатура, которая позволяет любому, у кого есть законный код доступа, открыть ворота, введя его на клавиатуре.

Четвертая локация закреплена внутри дома и является компонентом приемника системы связи снаружи электрических ворот. Это также может показать вам, кто находится у ворот подъезда, если на домофоне у ворот есть видеокамера. Телефоны для разговоров с посетителями внутри дома также могут быть беспроводными.

Окончательное возможное расположение компонентов стандартной системы контроля доступа — внутри электрических ворот. Здесь можно включить кнопку выхода, чтобы любой, кто выходит из собственности пешком, мог нажать ее, чтобы автоматически открыть ворота подъездной дороги. Однако они не должны быть доступны снаружи ворот. Если кто-либо может проникнуть через щель между электрическими воротами и столбом или столбом, чтобы нажать кнопку, существует угроза безопасности и безопасности. Когда ворота начинают работать, они могут поймать руку, проходящую через этот зазор, поскольку пространство между воротами и стойкой или столбом закрывается. Усилие от электрических двигателей ворот наиболее сильно вблизи петель и может причинить значительный вред.

2 Кто будет пользоваться вашими электрическими воротами?

Использование систем автоматизации ворот в большинстве случаев контролируется домовладельцами и для них. Как владельцы и операторы ворот, они также будут проинструктированы установщиком о надлежащем и безопасном использовании своих электрических ворот. Тем не менее, дети младшего возраста и домашние животные не очень хорошо понимают и выполняют правила, и оба любят играть. Поэтому всегда стоит следить за детьми и домашними животными, играющими возле автоматических ворот, особенно если ими кто-то управляет.

Системы автоматизации ворот в основном управляются портативными карманными дистанционными передатчиками и стационарным оборудованием контроля доступа, таким как клавиатуры, домофоны и кнопки. У домовладельцев будут собственные дистанционные передатчики и коды для любых клавиатур. Но члены семьи, которые не живут в доме и регулярно его посещают, также могут иметь одно или оба. Самый простой способ подумать об этом — если вы дали им ключ от собственности, у них также должен быть способ управлять вашими воротами. Если это так, эти постоянные посетители также нуждаются в обучении технике безопасности.

Также должен быть обеспечен доступ для различных типов транспортных средств, включая автомобили, мотоциклы и велосипеды. Способ, позволяющий входить и выходить пешком, также должен быть включен в конструкцию системы. Можно указать отдельные ворота для пешеходов, или ворота на подъездной дорожке можно настроить так, чтобы они были частично открыты для пешеходного движения.

Большое значение для владельцев автоматических ворот имеет доступ для постоянных или редких посетителей, включая доставку товаров из супермаркета, почты, молока, газет и крупных покупок. Поставщики услуг и технического обслуживания, такие как уборщики, ремонтники, строители, электрики, сантехники, декораторы, садовники/ландшафтники, установщики оборудования и мусорщики, нуждаются в доступе через электрические ворота на вашу территорию. А в случае потенциально серьезных проблем, доступ для аварийного персонала, такого как полиция, скорая помощь или пожарная служба, должен быть обеспечен без промедления.

Несмотря на то, что этот постоянно растущий список людей, которым может потребоваться доступ, необходимо учитывать, одной из основных функций систем автоматизации ворот по-прежнему является безопасность. Электрические ворота могут помочь защитить вашу собственность от нежелательных элементов. В отличие от ворот без автоматики, электрические ворота обычно закрыты и открываются только для контролируемого входа или выхода. А система контроля доступа позволяет вам разговаривать и даже видеть, кто находится у ваших электрических ворот, чтобы вы могли решить, предоставить ли им доступ.

3 Сколько места у вас есть?

Автоматическим воротам требуется место для прохода, когда они открываются и закрываются. Распашные ворота открываются по дуге, равной ширине каждых ворот, а раздвижным воротам требуется пространство больше, чем их длина, чтобы скользить. Любые статические препятствия, такие как стены, деревья, ваш дом или восходящие ступени в области, через которую будут проходить предлагаемые ворота, не позволят их установке. Автомобили должны быть припаркованы вдали от одной и той же территории, и семья должна быть осведомлена о том, как перемещать распашные и откатные ворота, что они могут делать и чего следует избегать.

Итак, какие у вас есть варианты, если у вас ограничено пространство для проезда электрических ворот?

Распашные ворота

Двустворчатые ворота

Двустворчатые ворота представляют собой обычные распашные ворота, разрезанные пополам по вертикали. Это означает, что им требуется примерно половина пространства, через которое проходят традиционные распашные ворота, поскольку они складываются посередине при открытии.

Это может показаться идеальным вариантом для тех, у кого мало места, но есть несколько предостережений в отношении двустворчатых ворот.

Традиционный способ установки двустворчатых ворот состоит в том, чтобы установить направляющую в земле или рельс над электрическими воротами, который направляет переднюю кромку каждых ворот, когда они открываются и закрываются. Но подвесные поручни могут быть непривлекательными и ограничивать высоту транспортных средств, которые могут проехать через двустворчатые ворота. Наземные пути также нуждаются в регулярной очистке от листьев, гравия и т.п. Они должны быть в состоянии пройти весь путь, не заехав на пути или рельсы.

Однако теперь есть новый комплект, который позволяет устанавливать двустворчатые ворота без направляющих или рельсов. Как и в случае с любыми двустворчатыми воротами, тщательная и точная установка въездных ворот, петель и комплекта электрических ворот имеет жизненно важное значение для бесперебойной работы. Эти ворота также нуждаются в упоре для закрывания каждой створки ворот.

После установки комплекта или направляющих двустворчатые ворота можно автоматизировать с помощью любых стандартных двигателей автоматизации распашных ворот, таких как шарнирный рычаг, гидроцилиндры, линейный винт или подземные механизмы.

Сложный характер двустворчатых ворот означает, что существует ограничение на размер ворот, которые можно изготовить, и большие промышленные двустворчатые ворота необходимо изготавливать специальным образом.

Раздвижные ворота

Раздвижным воротам требуется достаточно места, чтобы въездные ворота могли въехать, чтобы полностью освободить пространство входа между колоннами или стойками. Альтернативы включают разделение раздвижных ворот на более мелкие секции. Это может быть следующим образом.

Телескопические ворота

Телескопические раздвижные ворота разделяют въездные ворота на перекрывающиеся секции, которые скользят рядом с другими секциями, открываясь и закрываясь. Если электрические ворота разделены на две секции, им требуется чуть больше половины пространства эквивалентных одинарных откатных ворот. Если он разделен на три секции, ему потребуется чуть более трети пространства эквивалентных одиночных раздвижных ворот.

В этих системах секция, ближайшая к открытой стойке, приводится в действие стандартным приводом откатных ворот, и используется ряд кабелей для управления открытием и закрытием другой створки или створок.

Помимо дополнительной сложности установки нескольких створок ворот и приводных тросов, система телескопических раздвижных ворот потребует отдельной направляющей для каждой створки, которая будет уложена на въезде.

Двустворчатые раздвижные ворота

Двустворчатые раздвижные ворота представляют собой две створки, которые просто открываются посередине, и каждая створка сдвигается в одну сторону.

В то время как с обеих сторон электрических ворот требуется место для размещения каждой створки, с каждой стороны въезда на подъездную дорожку требуется лишь немногим более половины пространства, необходимого для одной створки раздвижных ворот.

Круглые раздвижные ворота

Круглые раздвижные ворота состоят из нескольких вертикальных секций, шарнирно соединенных с обеих сторон. Это позволяет секциям ворот двигаться по изогнутой дорожке. Там, где для стандартных раздвижных ворот недостаточно места, чтобы полностью открыться, эти раздвижные ворота позволяют воротам следовать за препятствием, а не сталкиваться с ним.

Круглые раздвижные ворота, очевидно, требуют специальной изогнутой направляющей, а стоимость электрических ворот больше, чем эквивалентных сплошных раздвижных ворот.

Во всех вышеперечисленных случаях стоимость въездных ворот, петель, направляющих и установки будет выше, чем эквивалентной пары распашных ворот или одинарных откатных ворот со стандартной системой автоматизации ворот. Однако, если пространство ограничено, а автоматические ворота очень желательны, есть варианты автоматизации ворот для тех, кто готов платить дополнительные расходы за дополнительную сложность.

4 Где будут установлены ваши электрические ворота?

Если ваша подъездная дорожка поднимается вверх, когда вы въезжаете на территорию, распашные ворота заземлятся, открываясь внутрь на поднимающийся подъезд. У вас могут быть распашные ворота, открывающиеся наружу. Но на вашей территории должно быть достаточно места, чтобы они открывались наружу, не мешая общественным тротуарам или дороге.

Варианты включают специальные петли, которые наклоняют электрические ворота вверх при открывании. В качестве альтернативы, подъездные ворота можно установить на столбах выше, чем обычно, чтобы они не ударялись о подъездную дорожку при открытии. Но это оставляет большой зазор под вашими воротами, который никогда не выглядит правильным. Это также не помешает никому проползти под электрическими воротами, чтобы попасть на вашу территорию.

Вместо этого вы могли бы установить раздвижные ворота, но также не стоит использовать раздвижные ворота, если подъездная дорожка пересекает въезд. Это означает, что нагрузка на электродвигатели ворот изменяется при движении ворот вниз или вверх по склону.

Если ваши ворота находятся на низменности, высокий уровень грунтовых вод может препятствовать отводу дождевой воды от подземных двигателей, даже если они установлены с соответствующими дренажными ямами.

Если въездные ворота установлены на открытых, ветреных участках, полностью закрытые (без зазоров) электрические ворота будут действовать как паруса на ветру. Это может означать, что двигатели ворот с трудом перемещают ворота, преодолевая сопротивление ветра. Они могут воспринимать сильный ветер как препятствие и отступать, поэтому ворота никогда полностью не открываются и не закрываются. В таких ситуациях увеличение силы, прилагаемой приводами ворот, решает эту проблему, но создает опасные ворота, которые могут кого-то раздавить.

Возможные варианты, которые предложит хороший установщик ворот, включают выбор откатных ворот. В качестве альтернативы можно установить распашные ворота с проемами (открытые дощатые), которые позволят ветру проходить через щели.

5 Какой дизайн подъездных ворот вы выберете?

Электрические ворота представлены в огромном разнообразии дизайнов, цветов и рисунков заполнения. Ворота также могут быть изготовлены из алюминия, железа или стали, различных пород дерева, комбинации любого из этих материалов и даже из ПВХ.

Какая комбинация элементов дизайна лучше всего подходит для вашего дома? Что идеально дополнит район, в котором вы живете, и произведет наибольшее впечатление на посетителей? Вот несколько вопросов, которые вы могли бы задать, рассматривая варианты.

Какой у вас дом?

Ворота на подъездной дорожке — это первое, что увидят посетители и все, кто находится рядом с вашим домом. Вы хотите, чтобы это первое впечатление дополняло ваш дом, сад и индивидуальность? Или вы хотите что-то, что контрастирует со всем остальным?

Большинство людей выбирают автоматические ворота бесплатно, но взгляните на то, что у вас есть в настоящее время, и отметьте свой домашний стиль – современный или традиционный, типично английский или с элементами из другой страны? Кроме того, есть ли яркие цвета, деревянные или металлические элементы?

Посмотреть наши конструкции алюминиевых ворот здесь.

Где вы живете?

Вы можете подумать, что ответом на этот вопрос является просто ваш дом. Но ваш адрес также включает в себя улицу и село, город или район города. Все это может иметь отношение к воротам, которые вы выберете.

Район, в котором вы живете, красочный, консервативный, современный, традиционный или какой-то другой?

Ваш дом находится на оживленной жилой улице или на зеленой малонаселенной проселочной дороге?

Есть ли у ваших соседей электрические ворота и какой стиль они выбрали?

Как вы думаете, какие из их ворот работают в этом районе, а какие, по вашему мнению, должны быть где-то еще?

Какие материалы вам нравятся?

Поскольку разные виды дерева, металлов и пластмасс подходят для изготовления распашных и откатных ворот с использованием различных методов, каждый из них оказывает сильное влияние на то, как будут выглядеть готовые ворота.

Дерево

Деревянные ворота обычно собираются из длинных плоских кусков дерева, прибитых гвоздями или склеенных вместе.

Обычно это создает более плоскую структуру с возможностью плавных изгибов.

Деревянные ворота также с гораздо большей вероятностью будут «закрытыми досками», что означает отсутствие зазоров. Поскольку дерево является натуральным материалом, его часто называют «теплым».

Чугун и сталь

Железо и сталь тяжелые, но им можно придавать сложные формы. Автоматические ворота из этих металлов обычно имеют промежутки между более тонкими стойками.

Декоративная отделка верха и лицевой стороны железных и стальных ворот может придать им традиционный, а иногда и эксклюзивный вид.

Но некоторые люди считают, что металлические ворота «холоднее», чем деревянные.

Алюминий

Алюминиевые ворота имеют преимущества в отношении коррозионной стойкости по сравнению с деревом, железом или сталью, и их можно сделать такими же, как и другие въездные ворота.

Алюминий легкий, прочный и естественно устойчивый к коррозии. Алюминиевые ворота имеют поверхностное покрытие, придающее им эффект дерева или цветную отделку. Это значительно увеличивает срок службы алюминиевых ворот, и многие из них имеют многолетнюю гарантию.

Некоторые люди всегда предпочтут настоящую вещь и будут иметь дело с требованиями обслуживания.

Но если вам нравится внешний вид деревянных или железных ворот, но вы не хотите хлопот, связанных с уходом за ними, идеальной альтернативой будет алюминий.

ПВХ

ПВХ является самым дешевым вариантом для новых въездных ворот, но впечатление, которое они производят, также дешевое. Если вы хотите, чтобы ваши автоматические ворота положительно дополняли вашу собственность, вероятно, лучше избегать ворот из ПВХ.

6 Будут ли ваши электрические ворота скользить или открываться?

Плюсы и минусы распашных ворот по сравнению с раздвижными

Ворота бывают разных конструкций, но для въездных ворот есть две распространенные конфигурации. Это откатные или распашные ворота. Итак, что вы выбираете? Каковы преимущества и недостатки каждого типа электрических ворот?

Раздвижные ворота обычно состоят из одной большой створки ворот, которая перемещается поперек въезда. Распашные ворота обычно представляют собой двойные ворота, которые открываются посередине и распахиваются на подъездную дорожку. Тем не менее, одни откатные ворота можно сделать похожими на двое распашных ворот.

Каковы различия в работе?

Откатные ворота перемещаются по направляющей на колесах с помощью двигателя ворот с зубчатым колесом на боку. Он входит в зацепление с зубчатой рейкой, установленной по длине шиберного затвора, и перемещает его при вращении.

Распашные ворота приводятся в движение двигателем ворот, перемещающим механические рычаги и стержни, которые соединяются с воротами. Электродвигатели монтируются на стойках ворот или заглубляются ниже точки шарнира.

Двигатели подземных ворот довольно неэффективны, поскольку сила, приложенная к каждой распашной калитке, прикладывается ближе к петле, а не к краю проема, где для перемещения ворот требуется гораздо меньшее усилие. Когда распашные ворота не имеют зазоров в своей поверхности (полностью обшиты досками), сильный ветер, дующий на них, значительно увеличивает усилие, необходимое для их открывания.

Что быстрее?

Чтобы полностью открыться, каждые распашные ворота перемещаются на меньшее расстояние, чем раздвижные ворота. При зазоре между колоннами в 4 м раздвижные ворота перемещаются более чем на 4 м, а край открывания каждых распашных ворот перемещается на 3,141 м, открываясь на 90 градусов. Несмотря на различия в типе движения (скользящее или вращающееся) и работе двигателя ворот, из-за этого распашные ворота открываются немного быстрее.

Что безопаснее?

Любая автоматическая система ворот может быть небезопасной, если она установлена без должного учета ее использования, того, кто будет иметь к ней доступ и где находятся возможные опасные зоны.

Раздвижные ворота перемещаются по неподвижным поверхностям, что может привести к порезам и раздавливанию. Распашные ворота могут вызвать защемление и защемление петель, а также удары и защемление при открывании автоматических ворот.

Раздвижные ворота не следует устанавливать на склонах, так как они требуют большей силы для подъема в гору и большей разрушающей силы, чтобы остановить ускорение при спуске.

Распашные и откатные ворота сопряжены с риском. Тем не менее, квалифицированный установщик ворот, который полностью понимает уникальные требования безопасности вашей системы автоматизации ворот, спроектирует, соберет и установит максимально безопасные электрические ворота.

7 Если вы выберете распашные ворота, какие двигатели для ворот вы выберете?

Механизмы открывания распашных ворот бывают электромеханическими или гидравлическими.

Основными типами двигателей для распашных ворот являются гидравлический цилиндр, резьбовой вал, подземный или шарнирный рычаг. Существуют также скрытые стационарные и колесные двигатели, но в Великобритании они используются реже.

Гидравлические приводы ворот

Гидравлические подъемники толкают и тянут поршень, установленный на шибере. Корпус двигателя ворот крепится к столбу или стойке таким образом, что выдвигающийся поршень открывает распашные ворота, а сжимающийся поршень закрывает ворота.

Двигатели заслонки с резьбовым валом

Двигатели заслонки с резьбовым валом очень похожи на гидроцилиндры, но крепление заслонки осуществляется на резьбовом валу внутри корпуса.

Поскольку резьбовой вал вращается электродвигателем, крепление перемещается по его длине, открывая и закрывая въездные ворота.

Плунжеры с резьбовым валом дешевле других вариантов. но все поршневые двигатели требуют тщательного выравнивания при установке ворот.

Подземные двигатели для ворот

Подземные двигатели устанавливаются в прочных корпусах, утопленных в ямах, вырытых под петлями ворот.

Единственная часть, видимая снаружи корпуса, — это рычаг, прикрепленный к нижней стороне электрических ворот.

Подключается непосредственно к электродвигателю ворот или гидравлической системе, которая поворачивает рычаг и, таким образом, открывает и закрывает ворота въезда.

Двигатели для подземных ворот могут быть дорогими, поскольку они требуют земляных работ, соответствующего дренажа и тщательного выравнивания, так как шарнир рычага должен находиться на одной линии с петлей ворот.

Двигатели для ворот с шарнирно-сочлененной рамой

Двигатели с рукояткой с шарнирно-сочлененной рамой используют шарнирный, состоящий из двух частей рычаг, который обычно крепится к нижней части двигателя ворот.

Конец рычага крепится к автоматическим воротам, а корпус привода ворот крепится к стойке или стойке ворот. Когда двигатель поворачивает рычаг, распашные ворота открываются или закрываются.

Двигатели с шарнирно-сочлененной стрелой обеспечивают большую свободу действий при монтажных допусках, но для монтажа могут потребоваться более широкие стойки.

Они также используют манипулятор, шарнир которого закрывается при открытии калитки, поэтому пользователи должны осознавать риск того, что что-то может быть защемлено внутри манипулятора.

8 Из чего будут сделаны ваши ворота?

После того, как будет получено общее представление о базовой конструкции, можно будет подумать о том, где ворота будут работать. Системы автоматизации ворот подвержены влиянию погодных условий, поэтому они намокают, высыхают и снова промокают.

Основная проблема деревянных ворот заключается в том, что дерево впитывает воду, когда намокает, и высыхает на солнце. Единственный способ предотвратить это — нанести защитный слой краски или консерванта на поверхность деревянных ворот, чтобы предотвратить их прямой контакт с окружающей средой.

Если деревянные ворота намокают, они расширяются, впитывая воду, и становятся тяжелее. По мере высыхания деревянная калитка сжимается и становится легче. Это изменение веса вызывает проблемы с петлями, а расширение и сжатие разрушают любое защитное покрытие, предназначенное для защиты деревянных ворот от воды.

По мере расширения древесины поверхностное покрытие краски растягивается и может треснуть. Соединения сжимаются вместе, а болты удлиняют свои отверстия. По мере того, как деревянные ворота сжимаются, стыки открываются, и болты ослабевают в отверстиях.

Конечный эффект заключается в том, что через трещины в защитном покрытии деревянных ворот проходит больше воды, что ускоряет процесс. Ворота провисают на петлях, не сходятся посередине, щели между стыками увеличиваются.

Постепенно деревянные ворота начинают гнить. Все это помогает сделать красивые новые деревянные ворота, которые раньше впечатляли посетителей, уже через год после установки выглядеть обветшалыми.

Железо ржавеет под воздействием воды и воздуха. Опять же, обработка поверхности поможет отсрочить процесс, но ржавчину трудно устранить.

Алюминиевые ворота не ржавеют, не деформируются, не скручиваются и не гниют. Зазоры остаются герметичными, а крепления остаются фиксированными.

Отделка поверхности, которая придает алюминиевым воротам эффект дерева, также является частью их защиты от окружающей среды. Алюминий, естественно, обладает высокой коррозионной стойкостью, но некоторые производители используют поверхностное покрытие морского класса, которое позволяет им давать гарантию до 10 лет.

Алюминиевые ворота могут быть спроектированы и изготовлены таким образом, чтобы они выглядели как деревянные или украшенные железными воротами. Они легкие, поэтому им не нужны мощные двигатели для автоматизации или сложные петли и замки.

9 Кто будет устанавливать ваши электрические ворота?

Поиск подходящего установщика ворот

Если вы подумываете о новых автоматических воротах или хотите автоматизировать существующие ворота, одно из самых важных решений касается выбора установщика ворот.

Вы выбираете самый дешевый вариант? Вы выбираете инженера, который доступен в ближайшее время? Или вы обратитесь к установщику, который покажет вам распашные ворота или раздвижные ворота, которые вам больше всего нравятся? Тогда вы доверяете тому, кто говорит, что вам нужен только один комплект фотоэлементов, или тому, кто рекомендует моторы для ворот, а не подземные?

Существует огромный ассортимент систем автоматизации ворот, и некоторые из них отличаются простой установкой и настройкой программирования в качестве основных функций. Нет никаких сомнений в том, что они предназначены для случайного инженера по электрическим воротам и даже для опытного установщика.

Хотя для человека, обладающего знаниями в области электромонтажа, земляных работ, кладки кирпича, столярных работ, сварки и даже физической геометрии, установка электрических ворот возможна, существует следующий список предостережений:

а) Плохо установленные электрические ворота могут убить. Силы, которые могут перемещать большие и тяжелые распашные ворота по всей длине, значительны, особенно на петлях. Эти силы могут привести к тому, что движущиеся электрические ворота создадут потенциальный риск при контакте с воротами. Эти риски создают возможность защемления, порезов, ударов и других видов травм.

Объединение нескольких компонентов автоматизации ворот и самих ворот создает новое уникальное устройство — систему автоматизации ворот. Это должно иметь маркировку CE, чтобы предоставить доказательства проверок безопасности и процедур, выполненных во время проектирования и создания нового оборудования. Законодательство, на котором основана безопасность электрических ворот, сложное и подробное.

Установщик несет ответственность за конечный результат и любой инцидент, вызванный воротами. По этой причине любой компетентный домовладелец должен серьезно подумать о последствиях невинной установки небезопасных ворот, которые в конечном итоге серьезно навредят члену семьи.

Нет сомнений в том, что опытный установщик автоматики для ворот обладает гораздо лучшими знаниями и опытом в области безопасности электрических ворот, чем обычный установщик ворот или установщик ворот своими руками.

b) Инженеру ворот требуется длинный и разнообразный список навыков и опыта. Монтажники ворот должны уметь работать с деревянными воротами и столбами. Они должны уметь приваривать стальные скобы к железным воротам. Они должны понимать, как на геометрию петель ворот влияет добавление двигателей ворот и как двигатель прикладывает свою силу.

Откатные ворота нельзя устанавливать на склонах без влияния силы тяжести и, возможно, перегрузки двигателей откатных ворот. Подземные двигатели для распашных ворот необходимо закопать в ямы с достаточным дренажем и расположить точно так, как они образуют нижние петли ворот. Откатные ворота передвигаются по рельсам, проложенным поперек проезжей части. Часто приходится строить кирпичные столбы, а затем заливать их бетоном или сооружать вокруг стальных столбов, чтобы обеспечить необходимую прочность для поддержки ворот.

Двигатели ворот рассчитаны на 24 В постоянного или 230 В переменного тока и требуют подходящего источника питания и надежной проводки к панели управления вместе со всеми другими электрическими устройствами безопасности.

Короче говоря, установщик электрических ворот обладает широким спектром строительных навыков, которых нет во многих других областях.

c) Электрические ворота большие и громоздкие, и на них влияет ветер, особенно если в них нет места (закрытые доски). Управлять воротами может быть непросто. Железные ворота и деревянные ворота могут быть очень тяжелыми.

d) Типичное руководство по установке перечисляет ряд задач в определенном порядке. Они очень редко подробно описывают точные нюансы того, как должен выполняться каждый шаг. Без опыта квалифицированного установщика электрических ворот установка ворот может занять много времени. Поскольку это работа, которая блокирует подъезд к дому, лучше избегать задержек.

e) При обычном использовании распашные электрические ворота висят на петлях и перемещаются по воздуху. Они не соприкасаются ни с чем, кроме физических упоров. Ворота из дерева, стали и алюминия могут быть повреждены во время установки, если только установщики не проявят большую осторожность при обращении с этими часто неудобными и тяжелыми предметами.

f) Опытный инженер по воротам сможет не только спроектировать и установить для вас систему автоматизации безопасных ворот. Они также смогут предложить наиболее подходящую конфигурацию для вашего уникального набора требований. Нет одинаковых требований к местоположению и использованию, и различные варианты раздвижных или распашных ворот и различные доступные двигатели для распашных ворот лучше всего решать после консультации между домовладельцем и профессиональным установщиком ворот.

g) Опытный установщик автоматики для ворот сможет гарантировать свою работу и обеспечить будущее техническое обслуживание и экстренную поддержку.

h) Установка качественных ворот будет включать в себя системы ручного открывания, чтобы вы могли открывать свои электрические ворота вручную в случае сбоя питания или чрезвычайной ситуации.

i) Квалифицированный установщик автоматики для ворот поймет, как применять соответствующие меры безопасности, чтобы свести риск травм к минимуму. Они также смогут предоставить рекомендации для всех пользователей ворот, чтобы избежать небезопасных действий.

j) Опытный установщик знает, как с минимальными трудностями обеспечить вход и выход пешком или на автомобиле. Они будут знать, как лучше всего обращаться с посетителями и какие коммуникационные технологии будут соответствовать вашим потребностям в контроле доступа. Сегодня можно находиться на другом конце света от своих электрических ворот и по-прежнему иметь возможность управлять ими с помощью системы GSM и мобильного сигнала, где бы вы ни находились. Однако вам может понадобиться только зуммер и кнопка открытия ворот.

10 Кто присмотрит за вашими воротами?

Система автоматизации ворот — это мощная «машина», предназначенная для регулярного и безопасного открывания и закрывания ворот в любое время. Система автоматизации ворот с множеством движущихся частей и воздействием элементов требует регулярного обслуживания, чтобы она работала должным образом.

Регулярное техническое обслуживание поможет свести поломки к минимуму, но они все же могут произойти. Итак, вам нужно знать, что ваш установщик ворот находится достаточно близко, чтобы быстро связаться с вами для экстренного ремонта. Они также должны быть в состоянии предложить вам гарантию производителя на все компоненты любой системы автоматизации ворот, а также могут предоставить свои собственные гарантии качества своих монтажных работ.

Отдельные компоненты, составляющие систему автоматизации ворот, разнообразны и часто сложны. Электрические двигатели ворот или гидравлические приводы приводят в действие шестерни, соединенные с рычагами или кронштейнами, закрепленными на ваших воротах. Современная электроника используется в панелях управления, фотоэлементах, картах петель, защитных кромках, передатчиках и приемниках.

Неважно, какая комбинация раздвижных или распашных ворот, панелей управления, напряжения двигателя ворот, устройств безопасности и контроля доступа используется. Техническое обслуживание жизненно важно для обеспечения бесперебойной и безопасной работы ваших электрических ворот, а также для снижения вероятности дорогостоящих и трудоемких поломок системы автоматических ворот.

Частота обслуживания любой системы ворот может зависеть от частоты использования въездных ворот. Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем ворота, которые открываются один или два раза в день. Но электрические ворота, которые не используются в течение нескольких дней, могут нуждаться в большем обслуживании, которое направлено на обеспечение свободного движения компонентов.

Расположение системы автоматизации ворот может играть роль в определении объема обслуживания. Если ворота находятся недалеко от берега, сильный ветер и соленые брызги с моря могут сократить интервалы обслуживания. Но суть хорошей профилактики поломки ворот – это обслуживание опытным установщиком ворот не реже одного раза в год.

В идеале инженер по воротам, установивший новую систему автоматизации ворот, проконсультирует по уровню обслуживания. Если вы переехали в дом с автоматическими воротами и не уверены в их истории обслуживания, разумным шагом будет вызов местного установщика ворот. Они смогут оценить общее состояние системы автоматики ворот и выполнить необходимые работы по обслуживанию и ремонту.

По сути, техническое обслуживание системы автоматизации ворот должно включать следующее:

· Проверка физической целостности ворот

· Проверка правильности работы петель и упоров, смазка при необходимости

· Проверка правильности работы системы автоматики

· Проверка и тестирование всех кабельных соединений, чтобы убедиться, что ничего не отсоединено

· Проверка и тестирование электронного оборудования на наличие мелких вредителей, таких как слизни, пауки и насекомые, которые могут повредить печатные платы и повлиять на работу фотоэлемента

· Проверка всех корпусов и входах в кабель или любых признаков вступления воды

· Тестирование всех устройств безопасности, систем обнаружения препятствий и предупреждающих устройств для правильной и безопасной работы

· Очистка подземных ящиков

коробки имеют достаточный дренаж, чтобы моторы не находились в воде более получаса.

· Устройства ручного спуска должны быть проверены, очищены и смазаны по мере необходимости

· Колеса и ролики раздвижных ворот должны быть проверены, очищены, отрегулированы и при необходимости смазаны

· Концевые упоры и стеллажи должны быть проверены на предмет надежной установки

· Уровень масла всех гидравлических приводов следует проверять и при необходимости доливать. Область вокруг приводов следует проверить на наличие любых признаков утечки, которые могут указывать на то, что устройство требует обслуживания производителем.

Автоматические ворота собираются из отдельных компонентов для создания нового механизма. Этим должен заниматься квалифицированный инженер по автоматизации ворот. И для домовладельца, который никогда не инвестировал в автоматические ворота, это не простой процесс.

Надеемся, что это руководство по электрическим воротам дало вам базовые знания по этому вопросу и отправную точку для дальнейших исследований.

РубрикаРазное

Своими руками ворота гаражные подъемно поворотные ворота: Подъемно поворотные ворота для гаража

Подъемно поворотные ворота

Нормативно-правовая база на подъемно-поворотные ворота.

Реальные и надуманные недостатки подъемно-поворотных ворот.

Подъемные ворота своими руками для гаража: чертежи

Размышления у гаражных ворот

Секция — раз, секция — два, секция — n

Подъем переворотом

Отмеряем семь раз

Ворота в гаража подъемные — как сделать своими руками

Типы ворот

Подъемно-секционные ворота в гараж

Подъемно-поворотные гаражные ворота

Доступно ли самостоятельное изготовление подъемных ворот?

Устройство ворот подъемно-поворотного типа

Инструменты, материалы

Пошаговая инструкция

Монтаж ворот на видео

Подъемно-поворотные ворота от производителя Херман в Створэкс

Подъемные гаражные ворота своими руками

Секционно-подъемные ворота

Подъемно-поворотные ворота своими руками — чертежи

Гаражные ворота подъемные — размеры

Ворота гаражные подъёмные — цена

🚘 Подъёмные ворота для гаража: конструкции, цены, уход

Достоинства и недостатки подъёмных гаражных ворот

Устройство и принцип действия разных видов подъёмных гаражных ворот

Подъёмные секционные гаражные ворота

Подъёмно-поворотные ворота для гаража: отличительные особенности

Стандартные размеры подъёмных ворот для гаража

Материалы изготовления подъёмных ворот для гаража

Ведущие производители подъёмных ворот для гаража

Как выбрать подъёмные ворота для гаража: полезные советы

Советы по эксплуатации подъёмных ворот для гаража

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Как выбрать привод поворотного механизма: возможные варианты

Как своими руками подготовить чертёж подъёмных ворот для гаража: полезный совет

Материалы и инструмент, необходимые для монтажа

Инструкция по изготовлению подъёмных ворот для гаража на противовесах

Самодельные подъёмные гаражные ворота других типов

Особенности изготовления своими руками подъёмных секционных ворот в гараж

Подъемно-поворотные гаражные ворота своими руками чертежи. Подъемные гаражные ворота своими руками

Типы и размеры

Принцип работы подъемных дверей

Преимущества и недостатки

Стандартные размеры и стоимость

Подъемные ворота своими руками

Подбор материала

Чертежи и схемы ворот

Установка полотна

Изоляция подъемных ворот

Защита подъемных ворот от взлома

Популярные модели

Ворота гаражные Дорхан

фурнитура

Особенности

Достоинства и недостатки

Виды

Производство

Монтаж

Как все это выглядит на практике:

Еще один простой и недорогой вариант подъемного механизма ворот

Еще несколько вариантов гаражных ворот — видео

Ворота подъемно-секционные

Подъемно-поворотные двери

Преимущества и недостатки

Преимущества

недостатки

Конструктивные особенности

Что купить?

Ворота своими руками

Видео — Установка секционных ворот

Видео — подъемные ворота, вид изнутри

Видео — Направляющие для подъема гаражных ворот, часть 1

Видео — Направляющие для подъема гаражных ворот, часть 2

Видео — Рама подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Видео — Подъемные гаражные ворота своими руками

Складные гаражные ворота своими руками +чертежи

Преимущества и недостатки гаражных ворот
