Таблица классов бетона и марок: Класс бетона и марка. Класс и марка бетона таблица, соотношение класса бетона и марки соответствие.

Содержание

Марка и класс бетона и их характеристики таблица

Основное направление нашей компании – производство и продажа бетонных смесей. Мы предлагаем строительный, мостовой и тощий бетон. Более подробно о каждом виде Вы можете прочитать в соответствующем разделе.

Бетон строительный

Бетон, прежде всего, различается маркой, классом, а также коэффициентом подвижности, степенью водонепроницаемости и морозостойкости.

Основной показатель, которым характеризуется бетон

 — прочность на сжатие. По ней устанавливается класс. Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», класс обозначается латинской буквой «B» и цифрами, показывающими выдерживаемое давление в мегапаскалях (МПа). Например, обозначение В25 означает, что бетон данного класса в 95 % случаев выдерживает давление 25 МПа. Для расчёта показателя прочности необходимо учитывать и коэффициенты, например, для класса В25 нормативная прочность на сжатие, применяемая в расчетах, — 18,5 МПа. Возраст бетона, отвечающий его классу по прочности на сжатие и осевое растяжение, назначается при проектировании, исходя из возможных реальных сроков загрузки конструкции проектными нагрузками, способа возведения, условий твердения бетона. При отсутствии этих данных класс бетона устанавливается в возрасте 28 суток. Теоретически, существуют следующие классы: В1; B1,5; В2; B2,5; В3,5; B5; В7,5; B10; В12,5; В15; В20; В 22,5; В25; В30; В35; В40; В45; В50; В55; В60; В65; В70; В75; В80.

При нормировании прочности бетона используется характеристика — марка бетона.Она является средним показателем прочности, в отличие от класса, который является показателем гарантированной прочности. Марка обозначается латинской буквой «М» и цифрой, означающей прочность на сжатие, выраженной в кгс/см².

В проектной документации требования к бетону указываются в классах, но при заказе бетонной смеси строительные организации обычно используют характеристику по маркам.

Ниже представлена таблица соответствия марок и классов бетона по прочности на сжатие:

Класс бетона  Средняя прочность  данного класса, R (кгс/м²) Ближайшая марка
B3. 5 46 M50
B5 65 M75
B7.5 98 M100
B10 131 M150
B12.5 164 M150
B15 196 M200
B20 262 M250
B22,5 295 M300
B25 327 M350
B27,5 360 M350
B30 393 M400
B35 458 M450
B40 524 M550
B45 589 M600
B50 655 M700
B55 720 M700
B60 786 M800
B65 851 M900
B70 917 M900
B75 982 M1000
B80 1048 M1000

*Данные указаны при нормативном коэффициенте вариации равном 13,5%

 В зависимости от области применения для бетонирования используется бетонные смеси разных марок: чем выше требования к прочности, тем выше должна быть марка.

Чем выше марка по прочности, тем выше и остальные коэффициенты, такие как морозостойкость (F) и водонепроницаемость (W). Ниже представлена таблица соответствия этих характеристик:
Марка бетона (М) Класс бетона (В) Морозостойкость (F) Водонепроницаемость (W)
М100 В 7,5 F50 W2
М150 В 12,5 F50 W2
М200 В 15 F100 W4
М250 В 20 F100 W4
М300 В 22,5 F200 W6
М350 В 25 F200 W8
М400 В 30 F300 W10
М450 В 35 F200-F300 W8-W14
М550 В 40 F200-F300 W10-W16
М600 В 45 F100-F300 W12-W18

  Для увеличения морозостойкости и водонепроницаемости могут быть использованы специальные химические добавки в бетон.

Область применения различных марок бетона
М-100
Подготовительные работы, перед заливкой фундамента или монолитной плиты. В дорожном строительстве при установке бордюров и как бетонная подушка.
М-150
Подготовительные работы перед заливкой плиты, фундамент для небольших помещений. Для заливки стяжек, полов, бетонирования дорожек.
М-200
Для изготовления фундамента в частном строительстве. Изготовления бетонной стяжки, полов, отмостки, подпорных стен, лестниц и площадок. Плитный и свайный фундамент.
М-250
Монолитный фундамент, ленты заборов.
М-300
Заливка монолитного фундамента и стен, плит перекрытий, лестничных маршей, колонн, балок.
М-350
Для монолитных перекрытий, стен, чаш бассейнов, ригелей и других ответственных конструкций.
М-400
Мостовые конструкции, банковские хранилища, конструкции со спец требованиями.
М-450 Мостовые и гидротехнические сооружения, для создания ЖБИ со специальными требованиями.
М-550 Дамбы, мосты, метро, специальные ЖБИ
М-600 Метрострой, железобетонные конструкции, особой прочности и водонепроницаемости, сооружения, эксплуатируемые в тяжелейших условиях.



Стоимость бетона за 1 м3 можно посмотреть в разделе цены.



Мостовой бетон

  Мостовые конструкции и транспортные сооружения эксплуатируются в неблагоприятных  условиях, в том числе в условиях агрессивных сред, бетоны для этих конструкций должны обладать повышенной стойкостью и долговечностью по сравнению с традиционными. Для обеспечения высокой долговечности бетонов, которая характеризуется маркой по морозостойкости (не ниже F300 в солях), на РБУ предусмотрено использование щебня двух фракций, цемента нормированного состава (содержание C3A не более 8%), а также использование совместно с пластифицирующими газообразующих и воздухововлекающих добавок.

Более подробно о мостовом бетоне здесь.

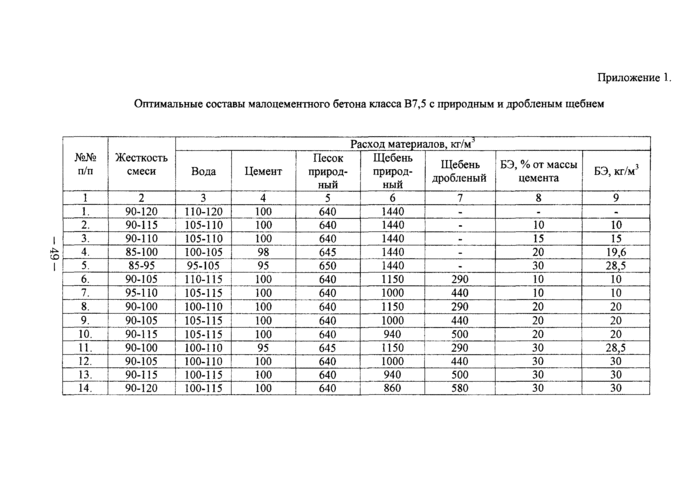

Тощий бетон

     Это

 бетон с малым количеством цемента и с большим количеством щебня. Именно из-за малого количества цемента бетон и назван «тощим». Основное применение тощего бетона — дорожное строительство. Состав тощего бетона позволяет раскатывать смесь катком, из-за чего тощий бетон также называют укатываемый бетон.

О тощем бетоне подробная информация здесь.

  • Бетон М100
  • Бетон М150
  • Бетон М200
  • Бетон М250
  • Бетон М300
  • Бетон М350
  • Бетон М400
  • Тощий бетон М100
  • Тощий бетон М150
  • Тощий бетон М200

Марки бетона и их характеристики: таблица, пропорции, сфера применения

Марка и класс бетона определяют его прочностные характеристики и являются главным показателем качества при выборе готового раствора или пропорций для самостоятельного замеса. Остальные критерии – морозостойкость, водонепроницаемость и подвижность считаются второстепенными. Данные величины относятся к регламентируемым, в проектной документации обязательно указывается нужный класс прочности, для каждой конструкции он разный. Но в частном строительстве иногда возникает необходимость выбора параметров раствора без помощи профессионалов, важно понимать общий принцип текущей классификации.

Взаимосвязь марки, класса и остальных характеристик бетона

Указанные значения регламентируются СНиП 2.03.01-84 и ГОСТ 7473-2010. При этом класс отражает гарантированную прочность бетона (выдерживаемую в 95 % случаях нагрузку в МПа), а марку – лишь усредненную, в кг/см

2. Первый показатель обозначается буквой «В» и варьируется от В3,5 до В60, второй – «М» (от М50 до М1000 с шагом 50, соответственно). В частной практике между ними нет особой разницы, но пропорции для самостоятельного замеса и параметры продаваемых готовых растворов указываются именно в марках, это обозначение относят к общепринятым. Подробнее об этом читайте в статье о классах и марках бетона.

Класс бетона Соответствующая марка Усредненная прочность, кг/см2 Подвижность Морозостой-кость Водонепро-ницаемость
В7,5 М100 98 П2-П4 F50 W2
В10 М150 131
В12,5 М150 164
В15 М200 196 F100 W4
В20 М250 262
В22,5 М300 295 F200 W6
В25 М350 327 W8
В30 М400 393 F300 W10
В35 М450 458 П2-П5 F200-F300 W8-W14
В40 М550 524 W10-W16
В45 М600 589 F100-F300 W12-W18

В данной таблице дополнительно указаны такие важные показатели, как:

1. Морозостойкость: обозначается буквой «F» и характеризует число циклов замерзания и оттаивания бетона. Имеет важное значение при выборе марки для заливки фундамента на подтапливаемых участках или при условиях постоянного промерзания грунта. Чем выше этот показатель, тем лучше.

2. Водонепроницаемость (от W2 до W20) – отражает прочность связи структуры бетона и сопротивляемость к проникновению влаги внутрь. Чем выше эта характеристика, тем меньше в материале микротрещин и тем ниже риск разрушения строительных конструкций при замерзании.

3. Удобоукладываемость или марка подвижности бетона (обозначается буквой «П» и индексируется от 1 до 5). Временный показатель, отражающий способность раствора к равномерному заполнению и распределению предложенной формы под воздействием собственного веса (без дополнительной вибрации). Составы с высокой подвижностью (П4) используются при заливке труднодоступных участков, в стандартных случаях удобно работать с П2 и П3.

Существует четкая связь между качеством вяжущего, выбранными пропорциями и маркой бетона и, как следствие, его прочностью.

Остальные характеристики можно контролировать и изменять путем ввода противоморозных добавок или применения гидрофобного цемента, но лишь с учетом допустимых пределов и неизбежного повышения цены. Стандартные соотношения указаны в таблице:

Марка прочности бетона Число частей в пропорции при условии использования портландцемента М400 То же, для М500
цемент щебень песок вода цемент щебень песок вода
М100 1 4,6 7 0,5 1 5,8 8,1 0,5
М150 3,5 5,7 4,5 6,6
М200 2,8 4,8 3,5 5,6
М250 2,1 3,9 2,6 4,5
М300 1,9 3,7 2,4 4,3
М350 1,5 3,1 1,9 3,8
М400 1,2 2,7 1,6 3. 2
М450 1,1 2,5 1,4 2,9
М500 1 2 1,2 2,5

Помимо применения указанных пропорций для получения бетона с нужной маркой прочности уделяется внимание качеству и подготовке компонентов. Ввод непросеянного песка с примесями, несвежего цемента или грязного щебня ухудшает структуру материала и отрицательно влияет на процесс набора прочности. Несмотря на повышение подвижности бетона при разбавлении водой нарушать указанную для нее пропорцию категорически не рекомендуется. Это же относится к готовым приобретаемым растворам.

Сфера применения различных марок определяется условиями эксплуатации и испытываемыми нагрузками, в частности, выбирается один из следующих вариантов:

1. М75 – «тощий» раствор для заливки дренажных слоев.

2. М100 – используется в дорожном строительстве (бордюры) и при подготовке основания здания к заливке основных конструкций. Не подходит для бетонирования ответственных и нагружаемых участков.

3. М150 – марка легкого бетона для вспомогательных целей. Сфера применения включает стяжку полов, возведение садовых и пешеходных дорожек, бордюров, фундаменты под легкие постройки, заливку монолитных плит.

4. М200 – упрочненная марка бетона, оптимально подходящая для подпорных стен, стяжки полов, фундаментных конструкций, отмосток, садовых площадок и дорожек.

5. М250 – тяжелая разновидность, востребованная в частном строительстве. Используется при заливке фундаментов, лестничных маршей, оснований для заборов и хозяйственных построек, плиточных перекрытий с низкой нагрузкой. Допускается применение бетона М250 в промышленности, но исключительно для малоэтажных домов.

6. М300 – для заливки основ любой сложности, включая плитные, лестничных маршей и площадок.

7. М350 – начальная марка для фундаментов многоэтажных домов. Этот бетон характеризуется высокой прочностью и водонепроницаемостью и подходит как для возведения многопустотных перекрытий и балок, так и бетонирования монолитных конструкций. Именно из него заливают чаши общественных бассейнов, дороги аэродромов, колонны, опоры, ростверки и другие нагруженные ЖБИ.

8. М400 – сверхтяжелая быстросхватывающаяся марка. Из-за высокой стоимость практически не используется в индивидуальном строительстве, исключения составляют частные дома с подвалами на участках с рисками подтопления грунтовыми водами. Основная сфера применения – гидротехнические конструкции, банковские хранилища и другие ж/б объекты с повышенными требованиями к прочности бетона и безопасности зданий.

9. М450 – еще одна профессиональная марка с высокой скоростью схватывания. Выбирается для регламентированных объектов: дамб и платин, мостов, туннелей метро.

10. М500 – марка бетона с повышенным содержанием цемента, исключительно для гидротехнических сооружений и специализированных изделий.

Существует четкая взаимосвязь между качеством, рабочими показателями и стоимостью растворов, в частном строительстве применение бетонов выше М400 экономически нецелесообразно. Основной рабочий диапазон включает М100-М450 и В7.5-В35, соответственно. Проверка указанных производителем характеристик бетонной смеси (рекомендуемый этап при возведении ответственных объектов) в домашних условиях невозможна. Для проведения лабораторной экспертизы заливается куб 15×15 см, окончательные результаты будут известны только через месяц (28 дней отводится на застывание и достижение расчетной прочности).

Помимо выбора правильной марки для получения надежной строительной конструкции важно организовать соответствующие условия застывания: бетон нуждается в уходе как минимум 15-20 дней после заливки. Поверхность защищают от прямых лучей, увлажняют и закрывают полиэтиленовыми пленками.

Следует помнить о главном правиле гидратации цемента – при минусовых температурах этот процесс останавливается, что приводит к снижению итоговой прочности и морозостойкости. При резком похолодании или необходимости проведения работ в зимнее время бетон накрывается пленкой или подогревается.

Классы и марки бетона – отличия, таблица и соответствие

При выборе бетона многие сталкиваются с такими понятиями как «марка бетона» и «класс бетона». Важно знать, чем они отличаются друг от друга и как соотносятся. Об этом вы узнаете, прочитав нашу статью. Также мы расскажем, как перевести марку бетона в класс при помощи формулы и таблицы.

  • Классы и марки бетона – таблица и соответствие
  • Что такое марка и класс бетона
  • Марка бетона по прочности
  • Класс прочности бетона
  • Формула для перевода марки бетона в класс
  • Таблица для перевода марки бетона в класс

Что такое марка и класс бетона

И марка, и класс отражают такой показатель бетона как прочность. По ним можно понять, насколько прочен бетон. Ведь именно прочность стала тем важным показателем, по которому бетон в первую очередь классифицируют. Но эти два термина отличаются по своей сути. В чем разница между маркой и классом, мы расскажем дальше.

Марка бетона по прочности

Марку бетона (М) вычисляют во время испытаний в лаборатории. Там материал сжимают и растягивают, определяя его устойчивость к различным нагрузкам. Как именно это происходит?

Бетонные образцы 10х10х10 см помещают в специальное устройство – под пресс. Далее бетонный кубик сжимают, постепенно увеличивая давление. Когда кубик начинает разрушаться, процедуру останавливают. Так и определяют силу, которую может выдержать тот или иной образец без разрушения. Ее выражают числом. Оно указывает на средний предел прочности. Измеряется показатель в кг/см2. Соответственно, чем ниже марка бетона, тем ниже его прочность.

Принято выделять следующие марки бетона:

  • М50
  • М75
  • М100
  • М150
  • М200
  • М250
  • М300
  • М350
  • М400
  • М450
  • М500
  • М550
  • М600
  • М700
  • М800
  • М900
  • М1000

В ГОСТ 25192-2012 понятие «марки бетона по прочности» отсутствует. Этот документ в свое время был введен вместо ГОСТ 25192-82 (СТ СЭВ 6550-88). В нем термин «марка по прочности» был закреплен наравне с «классом» и трактовался как одно из нормируемых значений унифицированного ряда данного показателя качества бетона, принимаемого по его среднему значению. Класс в этом же ГОСТ был описан как одно из нормируемых значений унифицированного ряда данного показателя качества бетона, принимаемого с гарантированной обеспеченностью.

Подробнее об этой характеристике читайте на нашей странице Марки бетона.

Собственное производство бетона и своя лаборатория, а также большой парк техники гарантируют высокое качество продукции и точные сроки поставки

Подробнее о нас читайте здесь

7 904 179–31–56

Валентин Юрьевич Швец

Директор «БетонСтрой»

Класс прочности бетона

Класс – это заявленная, гарантированная прочность бетона. Обозначается показатель латинской буквой «В». Единица измерения – мегапаскаль (МПа).

Класс показывает, какое давление может выдержать материал. Для этого образец также помещают под пресс и смотрят, при какой нагрузке он разрушается. Далее проводят еще несколько таких испытаний – с другими, аналогичными образцами. При этом, во время исследования, 95% образцов должны оставаться целыми после приложения нагрузки. Показатель 95%, или 0,95 называется обеспеченной прочностью либо доверительной вероятностью.

Согласно ГОСТ 26633-2015, существуют следующие классы бетона по прочности на сжатие:

  • В3,5
  • В5
  • В7,5
  • В10
  • В12,5
  • В15
  • В20
  • В22,5
  • В25
  • В27,5
  • В30
  • В35
  • В40
  • В45
  • В50
  • В55
  • В60
  • В70
  • В80
  • В90
  • В100
  • В110
  • В120

Также рекомендуем вам ознакомиться с нашей статьей Прочность бетона.

Формула для перевода марки бетона в класс

В идеале класс нужно определять отдельно во всех партиях продукта. Но на большинстве заводов вычисляют лишь средние значения прочности (марку). После этого делают пересчет с коэффициентом вариации 13,5% (0,135) для простого бетона и 18% (0,180) – для ячеистого.

Тут используется формула:

Поскольку коэффициент вариации и обеспеченность имеют стабильные значения (0,135 и 0,95 соответственно), то класс нередко определяют по готовому переходному коэффициенту – 0,87.

Таким образом, в формуле вместо «(1 – v*t)» нужно поставить значение 0,87.

Кроме того, чтобы выражение работало корректно (плюс-минус), не забудьте перед расчетами перевести «кгс/см2», в которых измеряются марки, в «МПа» – единицу измерения классов.

Коэффициент вариации 13,5% и 18% сейчас считается уже устаревшим. Передовые предприятия используют показатель в 5%. Кроме того, такие компании проводят контрольные испытания каждой партии, в которой не больше 5% продукции может иметь прочность ниже заявленной. Материал таких заводов зачастую стоит дороже, но их бетон и надежнее.

Также для перевода одной величины в другую вы можете воспользоваться следующими значениями:

1МПа=10. 197162 кг/см2

1 кг/см2=0.098067МПа

Давайте еще раз остановимся на том, как пользоваться формулой для перевода марки бетона в класс.

Рассмотрим алгоритм на примере перевода М100 в класс:

  1. Прежде всего необходимо перевести «кг/см2» в «МПа»:
    100 кг/см2 * 0,098067 МПа = 9,8067
  2. Далее полученное число нужно умножить на готовый переходный коэффициент 0,87:
    9,8067 * 0,87 = 8,531829 (округляем до 8,5)
  3. ГОСТ 26633-2015 выделяет конкретные классы бетона по прочности на сжатие (этот список мы публиковали выше). Теперь нам нужно найти значение, наиболее близкое к 8,5 – это В7,5.

Таким образом, как вы могли заметить, формула дает не совсем точные результаты, а приблизительные. Тем не менее, даже так можно найти наиболее соответствующий и близкий по значению марке бетона класс.

А для тех, кто не готов тратить свое время и заниматься сложными математическими вычислениями, мы рекомендуем переходить к следующему разделу нашей статьи.

Таблица для перевода марки бетона в класс

Помимо формулы, для перевода марок бетона в классы можно воспользоваться специальной таблицей. Она опубликована ниже.

Таблица для перевода марок бетона в классы

Марка бетона Класс бетона
М50 В3,5
М75 В5
М100 В7,5
М150 В10; В12,5
М200 В15
М250 В20
М300 В22,5
М350 В25; В27,5
М400 В30
М450 В35
М500 В40
М600 В45
М700 В50
М750 В55
М800 В60
М900 В70
М1000 В80

Для вашего удобства ниже мы разместили эту же самую таблицу в виде картинки:

В завершении отметим, что профессиональные строители уже давно не оперируют понятием «марки» – «класс» заменил его еще в 1986 году. Последний более точно отражает прочностные характеристики бетона. Но частные покупатели и некоторые строители до сих пор определяют разновидность материала по марке. Поэтому важно знать разницу между этими понятиями и уметь переводить одно в другое.

Если же вы хотите узнать, где применяется та или иная марка (класс) бетона, рекомендуем вам прочитать нашу статью Применение марок бетона.

    Класс и марка бетона по прочности на сжатие: характеристики, таблица соответствия

    Главная » Характеристики и свойства бетона

    Строительство потребляет огромный объем бетона, и он постоянно растет. Для каждого вида работ предназначается своя смесь, они отличаются составом, техническими характеристиками, ценой. Основными параметрами являются класс бетона и его марка – показывающие прочность состава после его полного отвердевания.

    Классификация бетонных смесей нужна, чтобы определить их назначение в конкретном виде работ. При необходимости учитываются водостойкость, морозостойкость и другие свойства, определяющие долговечность конструкций из этого материала.

    Содержание

    1. Что означает марка бетона?
    2. Что такое класс?
    3. Соответствие марки и класса
    4. Характеристики и применение разных марок

    Что означает марка бетона?

    Марки бетона определяются по прочности на сжатие, они показывают, какую нагрузку выдерживает до разрушения образец на площади 1 см², обозначается буквой «М» с индексом. Например, М200 выдерживает нагрузку в 200 кг/см². Этот показатель зависит от соотношения основных компонентов, а также способа приготовления раствора, где учитываются:

    • Цемент должен быть как можно более высокой марки, при изготовлении полностью выдерживается соотношение компонентов;
    • Излишки воды в растворе приводят к избыточной пористости, ухудшая характеристики состава;
    • Заполнители – песок и щебень, должны быть равномерной фракции, без пыли, глины, органических и других включений;
    • Все составляющие должны тщательно перемешиваться для обеспечения однородности смеси;
    • Идеальная температура, при которой проходит затвердевание – около 20°С, чтобы обеспечить гидратацию цемента при отрицательных температурах в состав вводят добавки.
    График зависимости расхода цемента М400 (1) и М500 (2) от прочности

    Чтобы подобрать материал для строительства нужно знать, какие марки бетона бывают. Согласно СП 63.13330.2012, ГОСТ 7473-2010 этот показатель может изменяться от М100 до М500. Также существуют смеси, с узким диапазоном применения. Расшифровка маркировки бетонных растворов позволяет определить пропорции компонентов, которые в них входят. Для этого используются специальные таблицы. В зависимости от характеристик определяется стоимость материала. Чем выше марка, тем дороже будет раствор.

    Что такое класс?

    Класс бетона – гарантированная по прочности на сжатие нагрузка, которая им выдерживается, измеряется в МПа (мегапаскалях). Эта характеристика введена, чтобы уточнить свойства застывшего раствора, поскольку для одной марки они могут разниться. Этот параметр позволяет определить его фактическую прочность, так как рассчитывается для случаев, когда она будет подтверждаться не менее чем в 95%.

    Класс бетона по прочности обозначается символом «В» с индексами от 5 до 60, которые показывают значение давления в мегапаскалях, выдерживаемого материалом до разрушения. Этот показатель соотносится с маркой, более привычной для строителей.

    Соответствие марки и класса

    При строительстве зданий или других объектов, нужно уметь разбираться в соотношении марок и классов применяемого бетона, что позволит исключить ошибки. Классы и марки заносятся в таблицы, которые можно найти в специализированной литературе.

    Необходимо учитывать, что марочная прочность бетона допускает отклонения. Например, у М150 может быть устойчивость давлению в МПа В10 и В12,5, поэтому эта характеристика считается точнее. Иногда классы и марки современного бетона по его прочности определяются как допустимые параметры снижения качества раствора при сохранении технических и эксплуатационных характеристик. На это влияют пропорции и взаимосвязи компонентов раствора, рекомендуемых для изготовления согласно ГОСТ. Например, для смеси со средним показателем прочности М250 или В20 требуется соотношение цемента, песка и щебня по массе 1:4,6:7,0.

    Существуют методы, благодаря которым можно увеличить водонепроницаемость смеси во время ее приготовления, укладки и затвердевания бетона, а также методы, которые могут повысить такой показатель уже затвердевшего материала.

    Вывод

    В данной статье было рассказано о классах и марках бетона, которые читаются важными показателями. Они дают возможность правильного подбора материала для ремонтных и строительных работ. Также вы узнали ГОСТ на класс бетона и индексы, которыми обозначается он и марки.Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

    Класс бетона и марка бетона: классификация , таблица, фото

    Для различных областей строительных работ требуется применение бетонных составов, наделенных теми или иными свойствами. При этом конкретные характеристики зависят от того, к какой марке и классу принадлежит используемый материал. Разобраться с этими терминами и их соотношением вам поможет наша статья.

    Класс и марка смеси

    Виды марок бетона

    Соответствие марки бетона классу и их технические параметры

    Классификация бетона по маркам основана на следующих свойствах изделий:

    • прочность на сжатие – данный параметр указывает на предел нагрузки, измеряемой в кг/см², которую способен выдержать образец объемом 15 см² на 28 день после своей заливки;
    • прочность на растяжение – предел нагрузки (кгс/см²) на образец объемом 20 см² , после которого следует его разрушение;
    • морозостойкость – количество циклов замораживания-оттаивания, не приводящее к уменьшению прочности и растрескиванию материала;
    • водонепроницаемость – количество циклов увлажнения-высыхания, при котором свойства изделия не ухудшаются.

    В соответствии с вышеизложенными критериями выделяют марки по прочности, обозначаемые буквой «М», по морозостойкости – «F», а по водонепроницаемости – литерой «W».

    Класс бетона и его отличие от марки

    С 1 января 1986 года в строительном проектировании на смену понятию «марка» пришел термин «класс бетона». Указанное изменение вступило в силу в связи с принятием СНиП под номером 2.03.01-84.

    Прежде чем обсуждать соответствие марки и класса бетона, давайте определимся с тем, чем же все-таки отличаются эти два параметра. Дело в том, что первая величина устанавливает усредненные технические показатели изделия, а вторая — гарантирует определенный уровень прочности бетонного материала.

    Так, для гидротехнических конструкций гарантированная обеспеченность прочности должна составлять 90%, для остальных объектов – 95%. Это означает, что указанная характеристика соблюдается, соответственно, в 90 и 95 случаях из 100. Обозначается класс буквой «В».

    Определить, какая марка бетона соответствует классу бетона можно с помощью специальной таблицы. Она приведена ниже.

    Наглядная таблица класса бетона и марки бетона

    Кроме того, соотношение класса и марки данного изделия может быть вычислено по следующей формуле: В= R*(1-t*V), в которой:

    • В — класс состава, имеющий гарантированную обеспеченность равную 95%;
    • R – средний показатель прочности материала. Так, у марки М250 этот параметр составляет около 250кгс/см²;
    • t – коэффициент Стьюдента. Он равен 1,64. Его применение необходимо для обеспечения гарантированной прочности, равной 95%;
    • V – это обозначение коэффициента вариации прочности. Он необходим для того, чтобы осуществить перевод марки бетона в класс бетона. Для пористых и тяжелых бетонных конструкций данный показатель составляет 0,135.

    Отдельные виды марок

    Мы рассмотрели классификацию, а также вопрос о том, чем отличается марка бетона от класса бетона. Теперь поговорим об отдельных видах марок.

    Марки бетона по прочности

    Они имеют диапазон от М50 до М1000. Такая маркировка в первую очередь говорит о среднем показателе прочности на сжатие, измеряемом в кгс/см². Кроме того, данное обозначение указывает на применяемые марки цемента, объемное соотношение компонентов раствора и время его твердения. Убедиться в этом вам помогут размещенные ниже таблицы.

    Применяемые марки цемента и сроки твердения готового раствора

    Объемные доли компонентов раствора

    Как уже говорилось ранее, каждой марке материала соответствует свой класс прочности. Таблица марки бетона и класса бетона уже приводилась ранее, и останавливаться мы на ней не будем.

    Обсудим иной вопрос – как проверяется прочность. Такая проверка может быть произведена исключительно в лабораторных условиях. Для этого используется опытный образец, помещаемый под специальный пресс. Могут быть применены и иные методы, такие как ударный импульс или ультразвуковой способ.

    Совет!
    Возводимые своими руками конструкции должны обладать запасом прочности.
    Дело в том, что применяемые бетонные смеси, несмотря на одну и ту же марку, могут иметь разные технические характеристики.
    Это происходит из-за нарушений технологии создания раствора.

    Марки бетона по морозостойкости

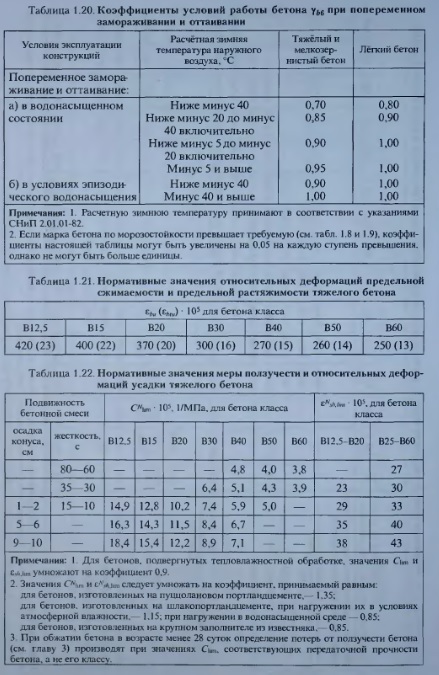

    Морозостойкость является важным фактором, от которого зависит качество. Особенно это важно в случае с постройками, возводимыми в северных регионах.

    Влага, попадая на такие изделия, проникает в их структуру. После своего замерзания она увеличивается в объеме, чем наносит повреждения конструкции. Из-за таких циклов замерзания-оттаивания у бетонов, имеющих низкую морозостойкость, серьезно уменьшается несущая способность, и появляются внешние разрушения.

    На фото – разрушения материала из-за низкой морозостойкости

    Данное свойство может быть повышено благодаря добавлению в раствор специальных химических веществ. К ним относятся лигносульфонаты, суперпластификаторы и модификаторы, которые засыпаются в смесь в том объеме, который устанавливает прилагаемая к ним инструкция.

    Повышение морозостойкости благодаря химическим добавкам

    По названному свойству выделяется ряд категорий. Их диапазон составляет от F50 до F1000. Число в маркировке обозначает количество циклов оттаивания-замерзания, при котором не происходит ухудшения качества конструкции.

    Марки бетона по водонепроницаемости

    Водонепроницаемостью называется способность изделия сопротивляться негативному воздействию воды, происходящему в процессе циклов увлажнения-высыхания. Вычисляется данный показатель исходя из изменения прочности изделия после определенного количества циклических воздействий влаги. За основу берется соотношение между его изначальной и конечной прочностью.

    Вывод

    Марка бетона устанавливает усредненные технические показатели этого материала. В отличие от нее, класс гарантирует на уровне 90-95% соблюдение требуемых свойств изделия.

    Выделяют марку смеси по прочности, морозостойкости и водонепроницаемости. Это основная классификация бетона марки в нее входящие обозначаются, соответственно, буквами M, F и W и имеют различные диапазоны значений. Больше информации по данным вопросам вы сможете почерпнуть из видео в этой статье.

    Добавить в избранное Версия для печати

    Поделитесь:

    Статьи по теме

    Все материалы по теме

    Различные типы прочности бетона и их использование

    перейти к содержанию

    РАЗЛИЧНЫЕ ТИПЫ ПРОЧНОСТИ БЕТОНА И ИХ ПРИМЕНЕНИЕ

    Информация · 23 июля 2017 г.

    Здесь, в Master Mix Concrete, мы стремимся делиться информацией и помогать нашим клиентам принимать наилучшие решения. Как поставщик бетона в Уотфорде, мы имеем дело с множеством запросов и вопросов, и благодаря уникальной и мощной технологии, лежащей в основе наших объемных бетоносмесителей, мы можем поставлять огромное количество бетонов различных марок, смесей и прочности. Мы хотим помочь вам найти идеальный тип бетонной смеси для вашего строительного проекта.

    Хотите последние новости, предложения и обновления? Нажмите здесь, чтобы подписаться на нашу рассылку сегодня!

    Взгляните на нашу таблицу марок бетона ниже, чтобы убедиться, что на вашей строительной площадке или в доме используется правильная бетонная смесь.

    Уже знаете, что вам нужно, или у вас есть вопрос, на который нужно ответить? Свяжитесь с нами прямо сейчас!

    ОСНОВЫ

    Бетон обычно состоит из цемента, смешанного с заполнителями и водой. При смешивании заполнители (песок и камень) и вода взаимодействуют с цементом в результате реакции, называемой гидратацией. Эта матрица материалов вскоре начинает твердеть и будет укрепляться в течение почти целого месяца.
    Во всех приведенных ниже бетонных смесях используются тщательно рассчитанные количества основных ингредиентов для создания различных типов и прочности бетона.

    ВИДЫ БЕТОННЫХ СМЕСИ

    МАРКА: БЕТОН C10

    • Прочность: 10 Ньютонов через 28 дней.
    • C10 — очень популярная смесь, используемая в бытовом и коммерческом строительстве. Этот бетон обычно используется для ненесущих строительных элементов, таких как плиты патио и дорожки.

    МАРКА: БЕТОН C15

    • Прочность: 15 ньютонов через 28 дней.
    • Идеальная бетонная смесь для заливки полов и бордюрных смесей.

    МАРКА: БЕТОН C20

    • Прочность: 20 ньютонов через 28 дней.
    • Бетон с такой прочностью часто применяется для полов и фундаментов в жилых помещениях, где вес габаритных конструкций на бетоне будет меньше. C20 идеально подходит для бытовых мастерских и оснований гаражей, а также подъездных путей и внутренних плит перекрытий.

    МАРКА: БЕТОН C25

    • Прочность: 25 ньютонов через 28 дней.
    • Универсальный бетон, который используется на различных коммерческих и жилых строительных площадках. С25 часто используется в качестве фундаментной бетонной смеси при заливке фундаментов (фундаментов). Это также идеальный бетон для плитного фундамента домов и коттеджей.

    МАРКА: БЕТОН C30

    • Прочность: 30 ньютонов через 28 дней.
    • Бетон с самой низкой прочностью, который следует учитывать для дорожек и проезжей части, по которым будут регулярно ездить тяжелые транспортные средства, например дворы, фермы или стапеля большегрузных автомобилей. Как более прочная смесь C30 очень прочный и может противостоять изменениям климата и сильному атмосферному воздействию.

    МАРКА: БЕТОН C35

    • Прочность: 35 ньютонов через 28 дней.
    • Конструктивно прочная смесь для интенсивного использования, которая идеально подходит для коммерческих структур и объектов, которые должны выдерживать интенсивное использование. Он обычно используется для структурной укладки и создания внешних плит и стен. Другие области применения включают коммерческие плиты, включая металлическую арматуру, а также защитные зоны в сельском хозяйстве и строительстве, такие как дворы и сараи.

    МАРКА: БЕТОН C40

    • Прочность: 40 ньютонов через 28 дней.
    • C40 — это прочный сорт бетона, который в основном используется на коммерческих строительных площадках, где он будет использоваться для создания фундаментов и балок для опор и дорог. C40 также используется в химически суровых средах, где дополнительная прочность может бороться с кислотными и опасными химическими веществами и содержать их, например, навозная жижа и септиктенки.

    ДОБАВКИ ДЛЯ БЕТОНА

    Также возможно введение в смесь дополнительных материалов и химикатов, если требуются особые качества.

    • Пластификаторы – делают смешанный бетон более пластичным и текучим. Идеально, если его нужно быстро уложить.
    • Волокна
    • — повышают прочность бетона и помогают предотвратить растрескивание.
    • Замедлители – эти добавки замедляют процесс отверждения бетона, давая вам больше времени для работы.
    • Ускорители – эти добавки ускоряют процесс отверждения, гарантируя, что бетон начнет отвердевать намного быстрее, чем обычно.

    Если вам нужна дополнительная информация, не стесняйтесь  обращаться в группу Master Mix Concrete  , где опытный член может дать вам совет и инструкции. Не забывайте всегда консультироваться с профессиональным строителем, который лично ознакомился с вашим сайтом и требованиями.

    • ЛЮБОЙ РАЗМЕР
      ЗАКАЗ
    • БЕСПЛАТНО №
      ОБЯЗАТЕЛЬНЫЕ ЦЕНЫ

    • ПЛАТИТЕ ТОЛЬКО ЗА ТО, ЧТО ВЫ ИСПОЛЬЗУЕТЕ
    • В ЖЕ ДЕНЬ/
      ДОСТАВКА НА СЛЕДУЮЩИЙ ДЕНЬ

    ОБЛАСТИ, В КОТОРЫЕ МЫ ПОКРЫВАЕМ

    Мы доставляем бетон любого размера в Харроу, Уотфорд и
    прилегающие районы, обещая быструю доставку в тот же или на следующий день и
    эффективное обслуживание каждый раз.

    ПОСМОТРЕТЬ ВСЕ ОБЛАСТИ, КОТОРЫЕ МЫ ПОКРЫВАЕМ

    WW2ultra2022-08-10T10:56:04+00:00 Ссылка для загрузки страницы Перейти к началу

    Марки бетонной смеси и пропорции

    Обеспокоены марками бетонной смеси? Вы больше не будете сбиты с толку после прочтения этого поста, поэтому не волнуйтесь, вы сможете различать марку бетона и соотношение бетонной смеси. О различных марках бетонных смесей, используемых в этой статье, мы и поговорим. Также обсуждаются состав и прочность различных соотношений бетонных смесей.

    Каковы марки бетона стандартной прочности?

    «М» обозначает смесь в марках бетона, а число, следующее за «М», обозначает МПа или Н/мм 2 Прочность бетона на сжатие. М10, М15, М20 и М25 являются примерами марок бетонной смеси. Здесь «М10» относится к бетонной смеси, способной выдержать нагрузку 10 МПа или 10 ньютонов на квадратный миллиметр.

    В гражданском строительстве существует несколько марок бетонных смесей в зависимости от необходимости и области применения. Бетон бывает нескольких марок, таких как М5, М10, М15, М20 и М80. Каждый класс имеет уникальную силу, группу и использование.

    Некоторые из них являются предварительно разработанными и стандартными, хотя в уникальных проектах иногда используются марки бетона, соответствующие потребностям. Их полезность зависит от их силы. В зависимости от проекта мы либо используем товарный бетон, либо время от времени смешиваем его на месте. Как работает классификация бетона?

    Бетонный куб с площадью поверхности 5 Н/мм 2 может выдерживать сжимающую нагрузку 5 Н/мм 2 или 5 МПа через 28 дней отверждения. Это эквивалентно PSi (путем умножения на 145).

    ВАЖНО! Британский/европейский стандарт для «класса прочности бетона»: C10, C15, C20, C25 и т. д.

    Где «C» означает класс, а числа рядом с «C» обозначают прочность на сжатие цилиндра размером 150 мм на 300 мм через 28 дней отверждения.

    Прочность на сжатие куба в 0,80 раза больше, чем у цилиндра.

    Пропорции бетонной смеси

    В основном соотношение компонентов, используемых в строительстве бетона, составляет соотношение бетонной смеси . Примером может быть 1:5:10, 1:4:8, 1:3:6, 1:2:4 и т. д. Везде рекомендуется бетон марки М15. Вы можете быть осведомлены о прочности марки М15, но вам также необходимо знать, сколько частей цемента, песка и заполнителей будет использовано.

    Самая популярная марка бетона, М15, имеет соотношение бетонной смеси 1:2:4 и используется для изготовления балок, полов и плит. Это означает, что в составе марки М15 используется 1 компонент цемента, 2 части песка и 4 части заполнителя. И наоборот, вы можете определить соотношение бетонной смеси с использованием балласта, умножив его на 1: 6, что равняется 1 части цемента и 6 частям балласта (смесь песка и заполнителя).

    Существует еще одна марка бетона М20 с соотношением компонентов 1:1,5:3. Вы можете прочитать марку бетона и их соотношение в смеси ниже таблицы. Номинальная бетонная смесь и запланированная бетонная смесь являются следующими двумя видами соотношений бетонной смеси.

    Смесь для номинального бетона

    Пропорции элементов заранее определены в номинальной бетонной смеси. Эти соотношения компонентов часто используются в строительных проектах, поэтому они уже были рассчитаны. Марка бетона от М5 до М25 считается номинальной смесью. Информация о номинальном соотношении бетонной смеси приведена под таблицей.

    Марка бетона Соотношение компонентов смеси (C:S:A) Прочность на сжатие (МПа) Psi
    M5 1:5:10 5 725
    M7.5 1:4:8 7.5 1087
    M10 1:3:6 10 1450
    M15 1:2:4 15 2175
    M20 1:1.5:3 20 2900
    M25 1:1: 2 25 3625
    Таблица номинальных марок бетона

    Расчетная смесь

    Соотношения ингредиентов в предназначенных бетонных смесях заранее не определены. потому что эта бетонная смесь используется в тяжелых/массивных конструкциях, таких как высотные небоскребы, плотины, мосты и т. д. Инженер-строитель создает и тестирует различные бетонные смеси с различными понизителями содержания воды и суперпластификаторами, прежде чем принять решение о соотношении смеси и суперпластификаторе, который будет использоваться.

    Таблица марок бетона и соотношений смесей:

    Concrete Grade Mix Ratio (C:S:A) Compressive Strength (Mpa) Psi
    M30 Design mix 30 4350
    M40 Design mix 40 5800
    M50 Design mix 50 7250
    M60 Design mix 60 8700
    M70 Design mix 70 10150
    M80 Design mix 80 11603
    Design Mix Concrete Grade Table

    The concrete grades are listed below the table, along with information от их прочности, соотношения бетонной смеси и назначения.

    Марка бетона Соотношение компонентов смеси (C:S:A) Прочность на сжатие (МПа) Psi Group
    M5 1:5:10 5 725 Lean concrete
    M7.5 1:4:8 7.5 1087
    M10 1:3:6 10 1450 Ordinary concrete
    M15 1:2:4 15 2175
    M20 1:1.5:3 20 2900
    M25 1:1:2 25 3625
    M30 Design mix 30 4350 Standard concrete
    M40 Design mix 40 5800
    M50 Design mix 50 7250
    M60 Design mix 60 8700 High strength concrete
    M70 Design mix 70 10150
    M80 Design mix 80 11603
    Concrete Grade Table

    How to choose a Марка бетона: Марки бетона и области применения

    Если вы не уверены, вам следует решить, какая марка бетона вам нужна. Важно выбрать что-то по прочности, а не по эстетике. При выборе выберите подходящую марку бетона. Во-первых, опишите область, которая будет использоваться, например, внутренний дворик, плита или колонны. Выберите более прочную марку, если участок подвергается дополнительной нагрузке. Марка ниже М15 должна использоваться только для простых работ.

    В основном существует 4 категории марок бетона. таких как высокопрочный бетон, тощий бетон, стандартный бетон и обычный бетон. Ниже приведены все марки бетона вместе с кратким описанием использования каждой из них.

    Марка бетона M5

    Тощая бетонная смесь M5 (1:5:10) имеет допустимую нагрузку/давление 5 ньютонов на квадратный миллиметр площади или 725 фунтов на квадратный дюйм. Базовая бетонная смесь 1:5:10 используется, когда требуется только гладкая поверхность, а не дополнительная прочность.

    Используется в основании фундамента, чтобы придать фундаменту гладкую, ровную поверхность и предотвратить прямое взаимодействие фундамента с поверхностью.

    Марка бетона М7,5

    Тощий бетон М7,5 (1:4:8) также используется в фундаментах для создания разрыва между основанием и поверхностью земли и обеспечения ровной поверхности. Он используется в ситуациях, когда требуется немного больше прочности, чем смесь M5.

    Марка бетона M10

    Обычный бетон определяется как бетон с маркой бетонной смеси М10 (1:3:6). По сравнению с M15 он может выдерживать меньший вес. 10 Н/мм 2 или 1450 psi — это прочность на сжатие M10. Он используется в таких вещах, как дорожные покрытия, R.C.C. стены, цокольные балки и плиты. C10 имеет прочность на сжатие 8 Н/мм 2 , что на 80% выше, чем у M10.

    Марка бетона М15

    Марка бетона М15 является наилучшей и наиболее широко используемой и имеет соотношение бетонной смеси (1:2:4). из-за его экономических обстоятельств в разделе стандартной бетонной смеси и прочности на сжатие. Для фундаментов, фундаментов, плит, проездов и внутренних двориков используется бетон марки М15. Большинство частей дома построены из стали марки М15.

    Прочность на сжатие M15 составляет 15 Н/мм 2 (или 2175 фунтов на квадратный дюйм) на квадратный миллиметр. Эта бетонная смесь используется при строительстве колонн, балок, плит, цокольных балок, опор мостов и тротуаров. Соотношение бетонной смеси для полов М15 (1:2:4).

    Бетон марок М20 и М25

    Соотношение бетонной смеси для марки М20 составляет (1:1,5:3). M20 имеет прочность на сжатие 20 Н/мм 2 (МПа), или 2900 фунтов на квадратный дюйм. C20 идентичен M20, но обеспечивает в 0,80 раза большую прочность по сравнению с ним. С20 имеет прочность 16 МПа или 0,80% М20.

    Соотношение бетонной смеси M25/C25 составляет (1:1:2). M25 имеет прочность на сжатие 25 Н/мм 2 или 3625 psi, а C25 имеет прочность 20 МПа или 0,80 куб. Лучшая марка бетона, которая чаще всего используется, — от М15 до М25. Для производства прочного бетона необходимо использовать меньше песка, заполнителя и воды по сравнению с цементом.

    Бетон марок M30, M40 и M50

    Стандартные марки бетона включают бетонную смесь M30, M40 и M50. Он смешивается, как и предполагалось в конструкции, и обладает чрезвычайно высокой прочностью на сжатие. Они используются в септиках, плотинах, баррикадах, эстакадах, колоннах мостов и других конструкциях из-за их прочности. Они обладают высокой прочностью на сжатие 4350 фунтов на квадратный дюйм, 5800 фунтов на квадратный дюйм и 7250 фунтов на квадратный дюйм.

    Марки бетонной смеси C25/30, C32/40 и C40/50, а также C40 и C50 такие же, как марки M30. Однако они имеют меньшую прочность на сжатие из-за британской системы и теста бетонного цилиндра, который имеет прочность на сжатие в 0,80 раза больше, чем у куба. Бетон марки С32/40 имеет такое же соотношение и прочность, как и М40. Коммерческий бетон, известный как M40, используется в плотинах, мостах, коммерческих и промышленных зданиях.

    Бетон марок М60, М70 и М80

    Высокопрочный бетон и смесь по назначению от М60 до М80. Они имеют прочность на сжатие от 8700 до 11603 фунтов на квадратный дюйм, однако используются только в особых случаях. Какой тип бетона используется в Бурдж-Халифе? Бетонные смеси марок от М50 до М80 (высокой прочности) используются при строительстве Бурдж-Халифа.

    Высокопрочные бетонные смеси также обладают устойчивостью к химической эрозии, воздействию кислот и т. д. в дополнение к прочности на сжатие. В химических лабораториях, ядерных реакторах и хранилищах ядерного оружия применяют высокопрочные марки бетонных смесей.

    Типы марок бетона, используемые в США

    Марка бетона C10

    После 28 дней твердения в цилиндре бетон C10 имеет прочность на сжатие 10 Н/мм 2 или 1450 фунтов на квадратный дюйм. Одна часть цемента, четыре части песка и восемь частей заполнителей составляют соотношение смеси 1:4:8. Британский/европейский стандарт для «класса прочности бетона» — C10, C15, C20, C25 и т. д. Основное различие между M и C (смеси и классы) заключается в том, что каждый из них имеет уникальное соотношение смешивания. В то время как М тестируется на кубе и используется в США и Индии, С тестируется на цилиндре. C имеет кубическую прочность на сжатие 80%.

    Бетон марки C15

    После 28 дней твердения в цилиндре бетонная смесь C15 имеет прочность на сжатие 15 Н/мм 2 или 2175 фунтов на квадратный дюйм. Одна часть цемента, три части песка и шесть частей заполнителей составляют соотношение смеси 1:3:6.

    Бетон марки С20

    После 28 дней твердения в цилиндре бетонная смесь С20 имеет прочность на сжатие 20 Н/мм 2 или 2900 фунтов на квадратный дюйм. 1 часть цемента, 2 части песка и 4 части заполнителей в соотношении 1:2:4.

    Бетон марки C25

    После 28 дней твердения в цилиндре бетонная смесь C25 имеет прочность на сжатие 25 Н/мм 2 или 3625 фунтов на квадратный дюйм. Соотношение смеси составляет 1:1,5:3, что соответствует 1 части цемента, 1,5 части песка и 3 частям заполнителей.

    Марки бетона высокой прочности

    Бетон марки C30

    После 28 дней твердения в цилиндре бетонная смесь C30, также известная как ST3 или PAV1, имеет прочность на сжатие 30 Н/мм 2 (4350 фунтов на кв. дюйм). Соотношение смеси составляет 1:1:2, что означает, что в этой смеси равные пропорции цемента, песка и заполнителей.

    Бетон марки C35

    Прочность бетона C35 марки C35 или PAV2 при нагрузке 35 Н/мм 2 /28 дней предназначена для выдерживания. Марка C35 может использоваться на более крупных коммерческих конструкциях и фундаментах для усиления поддержки, поскольку она обладает большей прочностью, чем марка C30. Кроме того, C35 содержит уникальные химические вещества, которые уменьшают возможность образования пузырьков воздуха и защищают от способности отрицательных температур вызывать трещины на поверхности.

    Бетон марки С40

    Товарный бетон с прочностью 40 Н/мм 2 /28 дней известен как С40. При строительстве массивных промышленных опорных балок и фундаментов предпочтительным материалом является С40. Кроме того, он используется в ряде проектов строительства дорог и сельскохозяйственных дворов.

    Бетон марки С50

    Товарный бетон с прочностью 50 Н/мм 2 /28 дней известен как С40 и обычно используется в колоннах.

    Что означает бетон с маркировкой C16/20?

    Возможно, вы сталкивались с представлениями марок бетона, такими как C16/20, C20/25 и C25/30. Именно это означает, что марка бетона C16/20 имеет соотношение (1:1,5:3), что указывает на то, что прочность на сжатие куба составляет 20 МПа или 2900 фунтов на квадратный дюйм, а прочность на сжатие цилиндра составляет 16 МПа или 2320 фунтов на квадратный дюйм. На самом деле C16/20 — это смесь M20.

    То же самое относится к бетону марки С20/25, который имеет соотношение компонентов смеси (1:1:2) с прочностью на сжатие в цилиндре 20 МПа или 2900 фунтов на квадратный дюйм, по сравнению с кубической прочностью бетона марки М25, равной 25 МПа или 3625 фунтов на квадратный дюйм. Не путайте; только пропорции смешивания здесь одинаковые, а крепости разные. Как вы знаете, цилиндры тестируются в C, так как они имеют на 80 процентов большую прочность, чем кубы.

    В заключение, вы должны понять

    Здесь приведены пропорции смеси для каждой марки бетона. Существует 2 системы классификации бетона: американская и британско-европейская. В то время как британцы/европейцы используют бетонный цилиндр для испытаний и обозначают класс буквой C, в США используют кубы для испытаний и обозначают класс буквой M.

    Разница между M и C

    Основное различие между M и C (смешение и класс) заключается в том, что каждый из них имеет уникальное соотношение компонентов смеси. В то время как М тестируется на кубе и используется в США и Индии, С тестируется на цилиндре. C имеет кубическую прочность на сжатие 80%.

    Приложение E — Предлагаемые изменения к Техническим условиям строительства мостов AASHTO LRFD

    Номер публикации: FHWA-HRT-05-057
    Дата: октябрь 2006 г.

    Предыдущий | Содержание | Следующий

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или (X) Дополнение 8. 2

    Артикул № 1

    В 8.2.2 Бетон нормальной плотности пересмотреть первый абзац и добавить два новых класса бетона с высокими характеристиками в таблицу 8.2.2-1:

    8.2.2 Бетон нормальной плотности

    Восемь В этих спецификациях предусмотрено десять классов бетона нормальной плотности, как указано в Таблице 8.2.2-1, за исключением того, что для бетона, находящегося в соленой воде или над ней или подвергающегося воздействию противогололедных химикатов, максимальное соотношение вода/цементные материалы должно составлять 0,45.

    Класс бетона Мин. Содержание цемента Макс. Соотношение вода/цементные материалы Диапазон содержания воздуха Размер крупного заполнителя по AASHTO M 43 (ASTM D 448) Номер размера Заданная прочность на сжатие

    кг/м 3

    кг на кг

    %

    Номинальный размер

    Квадратные отверстия



    МПа

    P(HPC)

    и

    0,40

    Как указано в договоре

    £ 19 мм

    67

    > 41, как указано в контракте

    А(ХПЦ)

    и

    0,45

    Как указано в договоре

    и

    и

    28

    a Минимальное содержание вяжущих материалов и размер крупного заполнителя должны быть выбраны в соответствии с другими критериями эффективности, указанными в контракте.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.2.2

    Бетон класса P (HPC)

    используется для предварительно напряженного бетона, когда указанная прочность превышает 41 МПа, и его всегда следует использовать для указанной прочности бетона более 69.МПа.

    Бетон класса A (HPC)

    используется для монолитных подконструкций и надстроек, когда указаны низкая проницаемость или другие эксплуатационные характеристики.

    Другие затронутые статьи

    8.4.3 и Технические характеристики конструкции моста AASHTO LRFD Таблица C5.4.2.1-1

    Фон

    Для бетона с высокими эксплуатационными характеристиками желательно, чтобы спецификации были основаны на эксплуатационных характеристиках. Введение двух новых классов бетона является шагом в этом направлении. Класс P (HPC) предназначен для использования в элементах из предварительно напряженного бетона с заданной прочностью бетона на сжатие более 41 МПа (6000 фунтов на кв. дюйм). Класс A (HPC) предназначен для использования в монолитных конструкциях, где в дополнение к прочности бетона на сжатие указаны критерии производительности. Другие критерии могут включать усадку, проницаемость для хлоридов, стойкость к замораживанию и оттаиванию, устойчивость к образованию накипи против обледенения, стойкость к истиранию или теплоту гидратации. (1,2)

    Предлагаемое изменение заголовка третьего столбца затронет все классы бетона, перечисленные в существующей таблице, и сделает таблицу более соответствующей современному уровню технологии бетона.

    Квадратные отверстия были изменены на Номинальный размер, так как указанные количества являются совокупными размерами.

    Для обоих классов бетона не указано минимальное содержание цемента, поскольку оно должно выбираться производителем на основе установленных критериев эффективности. Учтены максимальные соотношения воды и вяжущих материалов. Значение 0,40 для класса P (HPC) меньше значения 0,49. для класса P, тогда как значение 0,45 для класса A (HPC) такое же, как и для класса A (AE). Для бетона класса P (HPC) указан максимальный размер крупного заполнителя, поскольку трудно достичь более высокой прочности бетона на сжатие с заполнителями крупнее 19 мм (3/4 дюйма). Для бетона класса A (HPC) максимальный размер заполнителя должен выбираться производителем на основе указанных критериев эффективности.

    Ожидаемое воздействие на мосты

    Поощряйте использование высокопрочного бетона с более высокой прочностью, меньшей водопроницаемостью или другими характеристиками.

    Каталожные номера

    1. Гудспид, С. Х., Ваникар, С., и Кук, Р., «Бетон с высокими эксплуатационными характеристиками, предназначенный для дорожных конструкций», Concrete International, Vol. 18, № 2, февраль 1996 г., стр. 62-67.
    2. High Performance Concrete, компакт-диск, Федеральное управление автомобильных дорог, версия 3. 0, февраль 2003 г.

    (предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или (X) Дополнение 8.3.1

    Артикул № 1

    Пересмотреть 8.3.1 Цементы следующим образом:

    8.3.1 Цементы

    Портландцементы должны соответствовать требованиям AASHTO M 85 (ASTM C 150), а смешанные гидравлические цементы должны соответствовать требованиям AASHTO M 240 (ASTM C 95M) или ASTM C 1157. Для портланд-пуццоланового цемента типа IP пуццолан составляющая не должна превышать 20 процентов от массы смеси, а потери пуццолана при прокаливании не должны превышать 5 процентов.

    За исключением класса P(HPC) и класса A(HPC) или когда иное указано в контрактной документации, только портландцемент типа I, II или III, портландцемент типа IA, IIA, IIIA с воздухововлекающим портландцементом или смешанный портландцемент типа IP или IS следует использовать гидравлические цементы. Цементы типов IA, IIA и IIIA можно использовать только в бетоне, где требуется воздухововлечение.

    Низкощелочные цементы, соответствующие требованиям AASHTO M 85 (ASTM C 150) для низкощелочного цемента, должны использоваться, когда это указано в контрактной документации или по заказу Инженера в качестве условия использования заполнителей с ограниченным содержанием щелочи и кремнезема. реактивность.

    Если не разрешено иное, продукт только одного завода из цемента любой марки и типа должен использоваться для одинаковых элементов конструкции, находящихся на виду, за исключением случаев, когда цементы необходимо смешивать для уменьшения чрезмерного воздухововлечения, когда воздух используется цементный раствор.

    Для классов P(HPC) и класса A(HPC) перед заливкой бетона должны быть изготовлены пробные партии с использованием всех предполагаемых составляющих материалов, чтобы убедиться в совместимости цемента и добавок. Изменение мельницы, марки или типа цемента не допускается без дополнительных пробных партий.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.3.1

    ASTM C 1157 — это эксплуатационная спецификация, которая не требует ограничений на состав цемента или его компонентов. Его можно использовать для приема цементов, не соответствующих AASHTO M 85 (ASTM C 150) и AASHTO M 240 (ASTM C 59).5М).

    Требование AASHTO M 85 (ASTM C 150) к низкому содержанию щелочи не во всех случаях обеспечивает защиту от щелочно-кремнеземной реакции. Лучший подход представлен в AASHTO M 6 и M 80.

    Другие затронутые статьи

    AASHTO M 6 и M 80 с предлагаемым дополнительным требованием

    Фон

    ASTM C 1157 является стандартной спецификацией для смешанных цементов и должна быть включена. (1)

    Ограничение цементов типами I, II, III, IA, IIA, IIIA, IP или IS может помешать инновациям и выбору для повышения эффективности HPC.

    Взаимодействие между вяжущими материалами и химическими добавками может привести к несовместимости, ведущей к преждевременному затвердеванию, увеличению времени схватывания или неадекватной системе воздушной пустоты. HPC может быть очень чувствителен к марке, типу и заводу происхождения цемента. Исследования показали, что изменение марки цемента может привести к большим различиям в затвердевших свойствах HPC. (2)

    Ожидаемое воздействие на мосты

    Больше вариантов, улучшенные свойства и меньше проблем в полевых условиях.

    Каталожные номера

    1. Стандартные технические условия ASTM C 1157 для смешанного гидравлического цемента.
    2. Комитет ACI 363, «Современный отчет о высокопрочном бетоне (ACI 363R-92), «Американский институт бетона», Фармингтон-Хиллз, Мичиган, 1992, 55 стр.

    (предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    ( ) Пересмотр или (X) Дополнение 8. 3.5

    Артикул № 1

    Добавить новую статью 8.3.5 и изменить нумерацию последующих статей.

    8.3.5 Комбинированные агрегаты

    Смеси мелких и крупных заполнителей должны соответствовать требованиям AASHTO M XX1

    .

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.3.5

    Использование комбинированного гранулометрического состава может привести к использованию меньшего количества воды, вяжущих материалов и пасты, а также к улучшению свойств свежего и затвердевшего бетона.

    Другие затронутые товары

    Характеристики материалов M 6, M 43 и M 80

    Фон

    Была предложена новая спецификация по комбинированным заполнителям, на которую необходимо сделать ссылку. Комбинированные заполнители позволяют использовать меньше воды, вяжущих материалов и пасты, что приводит к улучшению свойств свежесмешанного и затвердевшего бетона.

    Ожидаемое воздействие на мосты

    Улучшенные свойства бетона.

    Каталожные номера

    Нет

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.3.7

    Артикул № 1

    Заменить первый абзац 8.3.7 Минеральные добавки следующим образом:

    8.3.7 Минеральные добавки

    Минеральные добавки в бетон должны соответствовать следующим требованиям:

    Пуццоланы из летучей золы и кальцинированные натуральные пуццоланы — AASHTO M 295 (ASTM C 618)

    Молотый гранулированный доменный шлак — AASHTO M 302 (ASTM C 989)

    Микрокремнезем — AASHTO M 307 (ASTM C 1240)

    Артикул № 2

    Добавить комментарий следующим образом:

    С8. 3.7

    Пуццоланы (зольная пыль, микрокремнезем) и шлак используются в производстве бетонов класса P (HPC) и класса A (HPC), особенно для продления срока службы.

    Другие затронутые статьи

    8.4.4

    Фон

    Шлак и микрокремнезем широко используются в HPC и требуют указания.

    Ожидаемое воздействие на мосты

    Большой выбор материалов.

    Каталожные номера

    Нет

    (Прислал: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.4.1

    Артикул № 1

    Пересмотреть 8. 4.1.1 Ответственность и критерии следующим образом:

    8.4.1.1 Ответственность и критерии

    Подрядчик должен проектировать и нести ответственность за характеристики всех бетонных смесей, используемых в конструкциях. Выбранные пропорции смеси должны производить бетон, достаточно пригодный для обработки и отделки для всех предполагаемых применений, и он должен соответствовать требованиям Таблицы 8.2.2-1 и всем другим требованиям настоящего Раздела.

    Для бетона нормальной плотности при выборе пропорций смеси следует использовать метод абсолютного объема, такой как описанный в публикации 211.1 Американского института бетона. Для класса P(HPC) с летучей золой допускается метод, указанный в Руководстве Американского института бетона 211.4. Для бетона низкой плотности пропорции смеси должны быть выбраны на основе пробных смесей, при этом фактор цемента, а не водоцементное отношение определяется заданной прочностью, с использованием методов, таких как описанные в публикации Американского института бетона 211. 2.

    Состав смеси должен основываться на заданных свойствах. Когда указана прочность, выбирают среднюю прочность бетона, значительно превышающую указанную прочность, чтобы, принимая во внимание ожидаемую изменчивость бетона и процедур испытаний, можно было ожидать, что не более чем в одном из десяти испытаний на прочность будет меньше заданной прочности. Составы смесей должны быть изменены в ходе работ по мере необходимости для обеспечения соответствия заданным свойствам свежего и затвердевшего бетона. Для классов P(HPC) и класса A(HPC) такие модификации разрешаются только после пробных замесов, чтобы продемонстрировать, что измененный состав смеси приведет к получению бетона, соответствующего заданным свойствам бетона.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.4.1.1

    Для класса P(HPC) с летучей золой разрешен метод, указанный в Руководстве ACI 211.4.

    В бетонах класса P(HPC) и класса A(HPC) помимо прочности на сжатие также важны свойства, и состав смеси должен основываться на заданных свойствах, а не только на прочности на сжатие.

    Артикул № 3

    Пересмотреть 8.4.1.2 Тесты пробной партии следующим образом:

    8.4.1.2 Испытания пробной партии

    Для бетона классов A, A(AE), P, P(HPC) и A(HPC), для бетона низкой плотности и для других классов бетона, если это указано в контрактной документации или заказано Инженером, удовлетворительные характеристики предлагаемого состава смеси должны быть проверены лабораторными испытаниями на пробных партиях. Результаты таких испытаний должны быть предоставлены Инженеру Подрядчиком или Изготовителем сборных элементов во время представления предлагаемого состава смеси.

    Если материалы и состав смеси, идентичные предлагаемым для использования, использовались на других работах в течение предыдущего года, то такие лабораторные испытания могут быть заменены заверенными копиями результатов испытаний бетона по этой работе, свидетельствующих о полном соответствии данным спецификациям.

    Средние значения заданных свойств, таких как прочность, полученные для пробных партий, должны превышать проектные значения на определенную величину, основанную на изменчивости. Для прочности на сжатие требуемая средняя прочность, используемая в качестве основы для выбора пропорций бетона, должна определяться в соответствии с AASHTO M 241.

    Артикул № 4

    Добавить комментарий следующим образом:

    С8.4.1.2

    В бетонах класса P(HPC) и класса A(HPC) помимо прочности на сжатие важны и другие свойства. Однако, если указана только прочность на сжатие, AASHTO M 241 предоставляет метод определения требуемой средней прочности.

    Другие затронутые статьи

    ААШТО М 241

    Фон

    Артикул № 1 и 2

    ACI Guide 211.4 описывает выбор пропорций для высокопрочного бетона с портландцементом и летучей золой. (1) В HPC большое значение приобретают тип, размер и форма заполнителя.

    Другие свойства помимо прочности также важны для мостовых конструкций.

    Любое изменение пропорций смеси и ингредиентов должно быть протестировано с использованием пробных партий.

    Артикул № 3 и 4

    Также включены свойства, отличные от прочности. Требования к сверхпрочности обновлены для всех уровней прочности, включая высокопрочный бетон, со ссылкой на AASHTO M 241. (2,3) Также предлагаются изменения к AASHTO M 241.

    Ожидаемое воздействие на мосты

    Более прочные конструкции. Включение высокопрочного бетона.

    Каталожные номера

    1. Комитет ACI 211, «Руководство по выбору пропорций для высокопрочного бетона с портландцементом и летучей золой (ACI 211.4)», Американский институт бетона, Фармингтон-Хиллз, Мичиган, 1993, 13 стр.
    2. Кэгли, Дж. Р. «Переход от ACI 318-99 к ACI 318-02», Concrete International , Американский институт бетона, июнь 2001 г.
    3. Стандартные технические условия AASHTO M 241 для бетона, изготовленного объемным дозированием и непрерывным смешиванием.

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    ( ) Пересмотр или (X) Дополнение 8.4.3

    Артикул № 1

    Пересмотреть 8.4.3 Содержание цемента следующим образом:

    Минимальное содержание цемента должно соответствовать таблице 8.2.1-1 или иным образом указано в контрактной документации. Для класса P(HPC) общее содержание вяжущих материалов должно быть не более 593 кг/м 3 бетона. Для других классов бетона максимальное содержание цемента или цемента с минеральной примесью не должно превышать 475 кг/м 3 бетона. Фактическое содержание используемого цемента должно находиться в этих пределах и должно быть достаточным для производства бетона с требуемой прочностью, консистенцией и характеристиками.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.4.3

    Многие высокопрочные бетоны требуют содержания вяжущих материалов выше традиционного предела AASHTO в 475 кг/м 3 . Однако, когда в высокопрочном бетоне требуется содержание вяжущих материалов более 593 кг/м 3 , следует рассмотреть возможность оптимизации других составляющих материалов или альтернативных составляющих материалов.

    Другие затронутые статьи

    8.2

    Фон

    Текущее максимальное содержание цемента 363 кг/м 3 (611 фунтов/ярд 3 ) представляется ошибкой, поскольку в таблице 8.2.2-1 указано минимальное содержание цемента, достигающее 390 кг/м 3 (657 фунтов/ярд 3 ). Это также не соответствует значению 475 кг/м 3 (800 фунтов/ярд 3 ), указанному в Технических требованиях к конструкции моста LRFD, 5. 4.2.1.

    Многие высокопрочные бетоны требуют содержания вяжущих материалов более 475 кг/м 3 (800 фунтов/ярд 3 ). (1) Таким образом, целесообразен более высокий предел.

    Ожидаемое воздействие на мосты

    Облегчает использование высокопрочного бетона с высокими эксплуатационными характеристиками.

    Каталожные номера

    1. Бетон с высокими эксплуатационными характеристиками, компакт-диск, Федеральное управление автомобильных дорог, версия 3.0, февраль 2003 г.

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.4.4

    Артикул № 1

    Пересмотреть 8. 4.4 Минеральные добавки следующим образом:

    8.4.4 Минеральные добавки

    Минеральные добавки применяются в количествах, указанных в договорной документации. Для всех классов бетона, кроме P(HPC) и A(HPC), когда используются цементы типа I, II, IV или V AASHTO M 85 (ASTM C 150) и минеральные добавки не указаны в контрактной документации и не запрещены, Подрядчику будет разрешено заменить до 25 процентов требуемого портландцемента зольной пылью или другим пуццоланом, соответствующим AASHTO M 29.5, до 50 процентов требуемого портландцемента со шлаком в соответствии с AASHTO M 302 или до 10 процентов требуемого портландцемента с микрокремнеземом в соответствии с AASHTO M 307. При любом сочетании летучей золы, шлака и микрокремнезема используются, Подрядчику будет разрешено заменить до 50 процентов требуемого портландцемента. Однако не более 25 процентов должны составлять зольные уносы и не более 10 процентов — микрокремнезем. Масса используемой минеральной добавки должна быть равна или больше массы заменяемого портландцемента. При расчете водовяжущих материалов смеси массу вяжущих следует принимать как сумму масс портландцемента и минеральных добавок.

    Для бетонов класса P (HPC) и класса A (HPC) разрешается использовать минеральные добавки (пуццоланы или шлак) в качестве вяжущих материалов с портландцементом в смешанных цементах или в качестве отдельной добавки в смесителе. Количество минеральной добавки определяется опытными партиями. Водовяжущие материалы — отношение массы воды к общему количеству вяжущих материалов, включая минеральные примеси. Свойства свежезамешанного и затвердевшего бетона должны соответствовать заданным значениям.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.4.4

    Минеральные добавки широко используются в бетоне в указанном процентном соотношении. Для бетонов класса P(HPC) и класса A(HPC) могут использоваться разные процентные содержания, если пробные партии подтверждают, что такие количества обеспечивают заданные свойства.

    Другие затронутые статьи

    8.3.7

    Фон

    В настоящее время в КВД широко используются минеральные добавки. К ним относятся летучая зола, молотый гранулированный доменный шлак и микрокремнезем. Использование этих материалов приводит к получению бетона с более мелкопористой структурой и, следовательно, меньшей проницаемостью. Предлагаемые проценты замены основаны на тех, которые указаны в ACI 318 для бетона, подвергающегося воздействию химикатов против обледенения. (1)

    Требуются пробные партии HPC, чтобы гарантировать достижение указанных свойств.

    Ожидаемое воздействие на мосты

    Улучшенный бетон для более прочных конструкций.

    Каталожные номера

    1. Комитет ACI 318, Требования строительных норм и правил к конструкционному бетону (318-02) и комментарий (318R-02), Американский институт бетона, Фармингтон-Хиллз, Мичиган, 2002 г. , 443 стр.

    (предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.5.7.1

    Артикул № 1

    Пересмотреть 8.5.7.1 Тесты следующим образом:

    8.5.7.1 Испытания

    Испытание на прочность должно состоять из средней прочности не менее двух 150×300 мм или не менее трех 100×200 мм испытательных цилиндров на прочность на сжатие, изготовленных из материала, взятого из одной произвольно выбранной партии бетона, за исключением случаев, когда какой-либо цилиндр должен иметь доказательства в случае неправильного отбора проб, формовки или испытаний указанный баллон должен быть выброшен, а испытание на прочность должно состоять из прочности оставшегося(ых) баллона(ов). Для каждого испытания на прочность должно быть изготовлено не менее трех цилиндров, если указанная прочность превышает 34 МПа.

    Артикул № 2

    Добавить комментарий следующим образом:

    Растет использование цилиндров 100х200 мм для измерения прочности бетона на сжатие. Результаты испытаний с использованием цилиндра меньшего размера имеют более высокую изменчивость по сравнению с цилиндрами 150×300 мм. Это можно компенсировать, потребовав три цилиндра меньшего размера по сравнению с двумя цилиндрами большего размера. Поскольку измерение прочности на сжатие более важно для высокопрочного бетона, для цилиндров обоих размеров требуются три цилиндра.

    Другие затронутые статьи

    ААШТО М 241

    Фон

    Цилиндры размером 100×200 мм обычно используются для испытаний высокопрочного бетона и могут иметь большую изменчивость. (1) Для высокопрочного бетона прочность имеет более важное значение, и для любого размера рекомендуется не менее трех цилиндров. (2)

    Ожидаемое воздействие на мосты

    Улучшенное качество бетона и более достоверные измерения прочности на сжатие.

    Каталожные номера

    1. Озилдирим, К., «Бетонные цилиндры 4 x 8 дюймов по сравнению с цилиндрами 6 x 12 дюймов», VHTRC 84-R44, Совет по транспортным исследованиям Вирджинии, Шарлоттсвилль, Вирджиния, 19 мая.84, 25 стр.
    2. Комитет ACI 363, «Руководство по контролю качества и испытаниям высокопрочного бетона (ACI 363.2R-98)», Американский институт бетона, Фармингтон-Хиллз, Мичиган, 1998 г., 18 стр.

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.5.7.3

    Артикул № 1

    Пересмотреть 8. 5.7.3 для приемки бетона следующим образом:

    8.5.7.3 Для приемки бетона

    Для определения соответствия бетона заданной прочности испытательные цилиндры должны быть отверждены в контролируемых условиях, как описано в AASHTO T 23 (ASTM C 31), статья 9.3, и испытаны в указанном возрасте. Образцы для приемо-сдаточных испытаний для каждого класса бетона должны отбираться не реже одного раза в сутки и не реже одного раза на каждые 100 м 3 бетона или один раз на каждую капитальную укладку.

    За исключением бетона класса P (HPC) и класса A (HPC), любой бетон, представленный испытанием, которое показывает, что прочность меньше, чем указанная прочность на сжатие в указанном возрасте более чем на 3,5 МПа, будет отклонена и должна быть удалена и заменен приемлемым бетоном. Такой отказ имеет преимущественную силу, если только:

    • Подрядчик за счет Подрядчика получает и представляет доказательства приемлемого для Инженера типа прочности и качества забракованного бетона. Если такое доказательство состоит из кернов, взятых с работы, керны должны быть получены и испытаны в соответствии со стандартными методами AASHTO T 24 (ASTM C 42) или 9.0049
    • Инженер определяет, что указанный бетон расположен там, где он не будет оказывать недопустимого вредного воздействия на конструкцию, и Подрядчик соглашается на уменьшенную оплату, чтобы компенсировать Заказчику потерю долговечности и другие упущенные выгоды.

    Для бетона класса P(HPC) и класса A(HPC) любой бетон, представленный испытанием, которое показывает, что прочность меньше, чем указанная прочность на сжатие в указанном возрасте, будет отклонено и должно быть удалено и заменено приемлемым бетоном. .

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.5.7.3

    Возраст бетона, при котором должна быть достигнута заданная прочность, должен быть указан на чертежах проекта.

    Другие затронутые статьи

    Нет

    Фон

    Испытательный возраст, отличный от 28 дней, часто указывается для высокопрочного бетона. (1) Исключение 28 дней в этом положении позволяет использовать другие тестовые возрасты.

    Целью HPC является производство бетона, соответствующего спецификации для предполагаемого применения. Приемка бетона, который не соответствует указанной прочности на сжатие, не является приемлемой практикой для HPC. Уменьшенная оплата не может компенсировать потерю прочности и возможное сокращение срока службы.

    Ожидаемое воздействие на мосты

    Повышение качества бетона.

    Каталожные номера

    1. Бетон с высокими эксплуатационными характеристиками, компакт-диск, Федеральное управление автомобильных дорог, версия 3.0, февраль 2003 г.

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    ( ) Пересмотр или (X) Дополнение 8. 5.7.5

    Артикул № 1

    Пересмотреть 8.5.7.5 Бетон, отверждаемый паром и лучистым теплом, следующим образом:

    8.5.7.5 Сборный железобетон, отвержденный методом водонепроницаемого покрытия, паром или лучистым теплом

    Когда сборный железобетонный элемент отверждается методом водонепроницаемого покрытия, паром или лучистым теплом, испытательные цилиндры на прочность на сжатие, изготовленные для любой из вышеперечисленных целей, должны отверждаться в условиях, аналогичных условиям элемента. Такой бетон считается приемлемым, если испытание показывает, что бетон достиг заданной прочности на сжатие, при условии, что такая прочность достигается не позднее установленного срока прочности на сжатие.

    Испытательные баллоны должны быть отверждены только одним из следующих методов:

    (1) Для бетона с заданной расчетной прочностью на сжатие менее или равной 41 МПа испытательные цилиндры должны храниться рядом с элементом и под теми же крышками, чтобы цилиндры подвергались воздействию тех же температурных условий, что и элемент.

    (2) Для всех указанных прочностей бетона испытательные цилиндры должны подвергаться согласованному отверждению в камерах, в которых температура камеры коррелирует с температурой в элементе до отпускания предварительно напряженных прядей. Температуры камеры и элемента должны быть проверены с помощью датчиков температуры в камере и элементе. Если не указано иное, датчики температуры в двутавровых балках должны располагаться в центре тяжести нижней полки. Для других элементов датчики температуры должны располагаться в центре самой толстой секции. Место должно быть указано на чертежах. После освобождения предварительно напряженных прядей цилиндры должны храниться при той же температуре и влажности, что и элемент.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.5.7.5

    Для заданной прочности бетона на сжатие более 41 МПа испытательные цилиндры должны подвергаться согласованному отверждению в камерах, в которых температура камеры коррелирует с температурой в элементе до отпускания предварительно напряженных прядей. Температурные датчики для системы отверждения спичек должны быть размещены в наиболее критических местах для набора прочности при снятии усилия предварительного напряжения и для проектирования. Инженер должен определить критические места для датчиков температуры в элементах каждого типа и показать их на чертежах.

    После освобождения предварительно напряженных прядей цилиндры должны храниться при той же температуре и влажности, что и элемент.

    Другие затронутые статьи

    Нет

    Фон

    Исследование нескольких демонстрационных проектов высокоэффективного бетона FHWA-State показало, что на прочность цилиндров для контроля качества влияет температура отверждения, которой подвергаются цилиндры. (1,2) Высокая начальная температура отверждения ускоряет набор прочности в раннем возрасте, но приводит к более медленному набору прочности в более позднем возрасте. Следовательно, испытательный цилиндр, который испытывает иную температурную историю, чем элемент, который он представляет, не отражает в действительности прочность бетона в элементе ни в возрасте, соответствующем высвобождению прядей, ни в более позднем возрасте. Этот эффект становится более значительным для высокопрочного бетона из-за более высокого содержания вяжущих материалов и более высокой теплоты гидратации.

    Размещение испытательных цилиндров под теми же крышками, что и элемент, оказалось приемлемым методом для бетонов обычной прочности. Тем не менее, для высокопрочных бетонов согласованная вулканизация необходима, если необходимо измерить реалистичные значения прочности. (3) Предлагаемые изменения позволяют использовать традиционный метод для бетонов обычной прочности, требуя согласованного отверждения для высокопрочных бетонов и допуская согласованное отверждение для бетонов обычной прочности.

    Ожидаемое воздействие на мосты

    Обеспечивает более реалистичное измерение прочности бетона на сжатие в элементе.

    Каталожные номера

    1. Высококачественный бетон, компакт-диск, Федеральное управление автомобильных дорог, версия 3.0, февраль 2003 г.
    2. Мейерс, Дж. Дж. и Карраскильо Р. Л., «Производство и контроль качества высокопрочного бетона в мостовых конструкциях Техаса», Центр транспортных исследований, Техасский университет в Остине, Отчет об исследованиях 580/589-1, 2000, 553 с.
    3. Рассел, Х.Г., «Рассмотрите вариант отверждения высокопрочного сборного железобетона», Concrete Products , Vol. 102, № 7, июль 1999 г., стр. 117-118.

    (предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.6.4.1

    Артикул № 1

    Пересмотреть 8. 6.4.1 Защита во время отверждения следующим образом:

    8.6.4.1 Защита во время лечения

    Если существует вероятность того, что температура воздуха будет ниже 2°C в течение периода отверждения, Подрядчик должен представить на утверждение Инженеру перед укладкой бетона план бетонирования и отверждения в холодную погоду с подробным описанием методов и оборудования, которые будут использоваться для обеспечения поддерживается необходимая температура бетона. Бетон должен поддерживаться при температуре не менее 7°C в течение первых 6 дней после укладки, за исключением случаев, когда используются пуццоланы или шлак, этот период должен соответствовать таблице 8.6.4.1-1:

    Таблица 8.6.4.1-1 Пуццолановый цемент и период контроля температуры

    Процентная доля цемента, замененная по массе на Требуемый период контролируемой температуры
    Поццоланы Шлак

    10%

    25%

    8 дней

    11-15%

    26-35%

    9 дней

    16-20%

    36-50%

    10 дней

    Требование таблицы 8. 6.4.1-1 в отношении длительного периода контролируемой температуры может быть отменено, если прочность на сжатие 65 % от указанной расчетной прочности достигается за 6 дней с использованием цилиндров с полимеризацией на месте или система или метод зрелости.

    Когда процент замещения цемента превышает значения, указанные выше, или когда в качестве заменителя цемента используются комбинации материалов, требуемый период контролируемой температуры должен составлять не менее 6 дней и должен продолжаться до достижения прочности на сжатие 65 процентов от указанного расчетная прочность достигается за счет использования цилиндров с вулканизацией на месте, системы спичечного отверждения или метода зрелости.

    Если используется внешнее отопление, то тепло должно подаваться и отводиться постепенно и равномерно, чтобы ни одна часть поверхности бетона не нагревалась более чем на 32°С и не вызывала изменения температуры более чем на 11°С за 8 часов.

    По запросу Инженера Подрядчик должен предоставить и установить два термометра типа «максимум-минимум» на каждой площадке сооружения. Такие термометры должны быть установлены по указанию Инженера для контроля температуры бетона и окружающего воздуха в течение периода отверждения.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.6.4.1

    Добавление пуццоланов или шлака может привести к замедлению развития свойств. Поэтому могут потребоваться более длительные периоды отверждения. Скорости теплового нагрева и охлаждения ограничены, чтобы свести к минимуму термические напряжения.

    Другие затронутые статьи

    Нет

    Фон

    Текущее положение касается только пуццоланов до 20-процентной замены цемента и должно быть более общим. Вместо фиксированных периодов контролируемой температуры следует разрешить систему спичечного отверждения или метод созревания. Оба метода могут быть эффективны с HPC.

    Ожидаемое воздействие на мосты

    Изменения позволяют использовать более широкий спектр заменителей цемента и дополнительных методов для сокращения требуемого периода контролируемой температуры. Последнее позволит ускорить строительство моста.

    Каталожные номера

    Нет

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.6.6 и 8.6.7

    Артикул № 1

    Пересмотреть 8.6.6 Бетон, подверженный воздействию соленой воды, следующим образом:

    8.6.6 Бетон, подверженный воздействию соленой воды

    Если иное не указано в контрактной документации, бетон для конструкций, подверженных воздействию соленой или солоноватой воды, должен соответствовать требованиям к бетону класса А (HPC). Класс S для бетона, помещенного под воду, и класс A для других работ. Такой бетон необходимо перемешивать в течение не менее 2 минут, а содержание воды в смеси необходимо тщательно контролировать и регулировать, чтобы получить бетон с максимальной водонепроницаемостью. Бетон должен быть тщательно уплотнен по мере необходимости для обеспечения максимальной плотности и полного отсутствия каменных карманов. Если иное не указано в контрактных документах, расстояние в свету от поверхности бетона до арматурной стали должно быть не менее 100 мм. Между уровнями экстремальной малой и экстремальной паводковой воды или верхней границей волнового воздействия, установленной Инженером, не должны образовываться строительные швы. Между этими уровнями нельзя снимать опалубку или использовать другие средства для предотвращения прямого контакта соленой воды с бетоном в течение не менее 30 дней после укладки. За исключением ремонта любых каменных карманов и затыкания отверстий в опалубке, первоначальная поверхность бетона, поступающего из опалубки, должна оставаться нетронутой. Для сборных элементов необходимо обеспечить специальную обработку, чтобы избежать даже незначительных деформационных трещин.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8. 6.6

    Проникновение вредных растворов ускоряет разрушение бетона. Наиболее распространенным экологическим бедствием является коррозия арматурной стали. Растворы хлоридов разрушают защитное покрытие вокруг арматурной стали, вызывая и ускоряя коррозию стали. Бетон должен быть приготовлен с использованием надлежащих ингредиентов и пропорций и выдержан в течение определенного периода времени до воздействия суровых условий окружающей среды, чтобы свести к минимуму проникновение вредных растворов.

    Артикул № 3

    Пересмотреть 8.6.7 Бетон, подверженный воздействию сульфатных почв или воды следующим образом:

    8.6.7 Бетон, подверженный воздействию сульфатных почв или сульфатной воды

    Когда в контрактных документах указывается, что территория содержит сульфатные почвы или сульфатные воды, бетон, который будет контактировать с такой почвой или водой, должен относиться к классу A (HPC) и должен быть замешан, уложен и защищен от контакта с почвой или водой. как требуется для бетона, подвергающегося воздействию соленой воды, за исключением того, что период защиты должен составлять не менее 72 часов.

    Артикул № 4

    Добавить комментарий следующим образом:

    С8.6.7

    Сульфатные почвы или вода могут содержать высокие уровни сульфатов натрия, калия, кальция или магнезии. Проникновение растворов сульфатов в бетон может привести к химическим реакциям, вызывающим разрушение бетона. Поэтому могут потребоваться специальные меры предосторожности, чтобы свести к минимуму проникновение вредных растворов сульфатов. Необходимо избегать строительных швов, которые могут способствовать проникновению сульфатных растворов, правильный выбор материала и пропорции, производство бетона с низкой проницаемостью и предотвращение растрескивания за счет надлежащего отверждения.

    Другие затронутые статьи

    Нет

    Фон

    HPC с низкой проницаемостью необходимы для обеспечения необходимой защиты бетона, подвергающегося воздействию растворов солей или сульфатов. (1) Класс A (HPC) предназначен для этих приложений.

    Ожидаемое воздействие на мосты

    Бетон с более низкой проницаемостью.

    Каталожные номера

    1. Комитет ACI 222, «Коррозия металлов в бетоне (ACI 222R-96)», Американский институт бетона, Фармингтон-Хиллз, Мичиган, 1996, 30 стр.

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.11.1

    Пересмотрите 8.11.1 Общие положения следующим образом:

    Весь вновь уложенный бетон должен быть отвержден таким образом, чтобы предотвратить потерю воды с использованием одного или нескольких методов, указанных в настоящем документе. За исключением бетона класса A (HPC), отверждение должно начинаться сразу же после того, как свободная вода покинет поверхность и будут завершены отделочные работы. Для бетона класса A (HPC) отверждение водой должно начинаться сразу после завершения отделочных работ. Если поверхность бетона начинает высыхать до того, как можно будет применить выбранный метод отверждения, поверхность бетона следует поддерживать во влажном состоянии с помощью распыления тумана, чтобы не повредить поверхность.

    Отверждение с использованием методов, отличных от водонепроницаемого покрытия, с помощью сборного железобетона, методов пара или лучистого тепла должно продолжаться непрерывно в течение семи дней, за исключением случаев, когда в смеси используется пуццолан в количестве, превышающем 10 процентов по массе от портландцемента. При использовании таких пуццоланов период отверждения должен составлять 10 дней. Для других, кроме верхних плит конструкций, служащих в качестве готовых дорожных покрытий и бетона класса A (HPC), указанные выше периоды твердения могут быть сокращены, а твердение прекращено, когда испытательные цилиндры, отвержденные в тех же условиях, что и конструкция, показывают, что прочность бетона составляет не менее 70 процентов указанные были достигнуты.

    Если Инженер сочтет это необходимым в периоды жаркой погоды, вода должна быть нанесена на бетонные поверхности, отверждаемые методом жидкой мембраны или методом формования на месте, до тех пор, пока Инженер не решит, что эффект охлаждения больше не требуется. Такое применение воды будет оплачиваться как дополнительная работа.

    Другие затронутые статьи

    8.11.4 и 8.13.4

    Фон

    Изменения в 8.11.1 необходимы, чтобы привести его в соответствие с изменениями в 8.11.4 и 8.13.4. (1,2,3)

    Ожидаемое воздействие на мосты

    Повышенное качество и долговечность мостовых настилов.

    Каталожные номера

    1. Высококачественный бетон, компакт-диск, Федеральное управление автомобильных дорог, версия 3. 0, февраль 2003 г.
    2. Мейерс, Дж. Дж. и Карраскильо Р. Л., «Производство и контроль качества высокопрочного бетона в мостовых конструкциях Техаса», Центр транспортных исследований, Техасский университет в Остине, Отчет об исследованиях 580/589-1, 2000 г., 553 стр.
    3. .
    4. HPC Bridge Views , выпуск № 15, май/июнь 2001 г.

    (Предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или (X) Дополнение 8.11.3.5

    Пересмотреть 8.11.3.5 Метод отверждения паром или лучистым теплом следующим образом:

    Артикул № 1

    В конце второго абзаца добавить следующее:

    Отверждение паром или отверждение лучистым теплом должно выполняться в подходящей оболочке, чтобы удерживать острый пар или тепло. Пар должен быть низкого давления и насыщенным. При необходимости должны использоваться устройства регистрации температуры для проверки того, что температура одинакова по всему бетону ограждения и находится в пределах, указанных в контрактной документации.

    Артикул № 2

    Изменить третий абзац следующим образом:

    Начальное применение пара или тепла должно быть от 2 до 4 часов после окончательной укладки бетона, чтобы обеспечить начальное схватывание бетона. Если используются замедлители, период ожидания перед обработкой паром или лучистым теплом должен быть увеличен до 4-6 часов после укладки. не происходит до начального схватывания бетона, кроме как для поддержания температуры в камере твердения выше указанной минимальной температуры. Время начального схватывания можно определить по Стандартному методу испытаний «Время схватывания бетонных смесей по сопротивлению пенетрации», AASHTO T 19.7 (ASTM C 403), и в этом случае ограничения по времени, описанные выше, могут быть отменены.

    Артикул № 3

    Изменить пятый абзац следующим образом:

    Применение острого пара не должно быть направлено на бетон или опалубку, чтобы вызвать локальные высокие температуры. Во время первоначального применения острого пара или лучистого тепла температура внутри бетона должна повышаться со средней скоростью не более 22°С в час до достижения температуры отверждения. Максимальная температура твердения внутри бетона не должна превышать 71°C. Максимальная температура должна поддерживаться до тех пор, пока бетон не достигнет требуемой прочности. При прекращении подачи пара температура бетона не должна снижаться со скоростью, превышающей 22°С в час, пока не будет достигнута температура на 11°С выше температуры воздуха, воздействию которого будет подвергаться бетон.

    Артикул № 4

    Изменить последний абзац следующим образом:

    Для предварительно напряженных элементов передача напряжения на бетон должна быть выполнена сразу же после прекращения обработки паром или нагреванием.

    Артикул № 5

    Добавить комментарий следующим образом:

    С8.11.3.5

    Поскольку высокопрочный бетон выделяет больше тепла гидратации, чем обычный прочный бетон, важно контролировать температуру бетона, а не температуру корпуса. Также важно, чтобы передача усилия предварительного напряжения на бетон происходила до того, как температура бетона понизится. В противном случае могут возникнуть вертикальные трещины в балках.

    Другие затронутые статьи

    8.2

    Фон

    Артикул № 1

    Поскольку высокопрочный бетон выделяет значительно больше тепла, чем бетон обычной прочности, важно контролировать температуру бетона, а не температуры во всем ограждении. (1)

    Артикул № 2

    Поскольку современные бетоны могут содержать более широкий спектр составляющих материалов, чем в прошлом, нынешние критерии от 2 до 4 часов или от 4 до 6 часов могут оказаться неподходящими. (1) Измерение времени схватывания конкретного бетона является более точным подходом.

    Артикул № 3

    Исследования показали, что замедленное образование эттрингита (DEF) может происходить в бетонах, подвергающихся воздействию высоких температур во время отверждения и впоследствии подвергающихся воздействию влаги. Максимальная температура около 71 ° C (160 ° F) обычно считается верхним пределом, ниже которого возникновение DEF маловероятно. Руководство по контролю качества PCI содержит рекомендацию о том, что максимальная температура бетона должна быть ограничена 70 ° C (158 ° F), если существует известная вероятность реакции щелочи с кремнеземом или DEF. В противном случае максимальная температура бетона составляет 82 ° C (180 ° F). (2)

    Артикул № 4

    Текущие положения позволяют снизить температуру окружающей среды до 16 °C (60 °F) до того, как пряди будут освобождены. Значительное снижение температуры бетона и прядей до высвобождения прядей может привести к вертикальным трещинам в элементе. Это более вероятно в глубоких элементах и ​​элементах из высокопрочного бетона. Немедленное высвобождение прядей после паровой или термической сушки сводит к минимуму вероятность растрескивания. (3)

    Ожидаемое воздействие на мосты

    Улучшенное качество бетона в предварительно напряженных железобетонных балках и меньшее растрескивание мостовых балок перед передачей усилия предварительного напряжения.

    Каталожные номера

    1. Высококачественный бетон, компакт-диск, Федеральное управление автомобильных дорог, версия 3.0, февраль 2003 г.
    2. Руководство по контролю качества для заводов и производства сборных железобетонных изделий, MNL-116-99, Институт сборного/предварительно напряженного бетона, Чикаго, Иллинойс, 1999.
    3. Зия, П. и Канер, А., «Растрескивание крупногабаритных длиннопролетных предварительно напряженных бетонных балок AASHTO», Центр транспортных инженерных исследований, Университет штата Северная Каролина, октябрь 1993 г., 87 стр.

    (предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    ( ) Пересмотр или (X) Дополнение 8.11.4

    Артикул № 1

    Добавить следующий абзац в конце 8. 11.4 Мостовые настилы:

    При использовании бетона класса A (HPC) в настилах мостов водоотверждение должно применяться сразу после завершения отделки любой части настила и должно оставаться на месте в течение как минимум семи дней, независимо от прочности бетона. Если условия препятствуют немедленному нанесению водоотвердителя, сразу же после завершения отделки следует нанести замедлитель испарения или использовать туманообразование для поддержания высокой относительной влажности над бетоном, чтобы предотвратить высыхание бетонной поверхности. После периода отверждения водой можно нанести жидкий состав для отверждения мембран, чтобы продлить период отверждения.

    Артикул № 2

    С8.11.4

    Бетон с высокими эксплуатационными характеристиками, как правило, имеет очень мало отводящей воды, особенно когда используется низкое соотношение воды и вяжущих материалов с минеральными добавками. В результате защита от испарения сточной воды на свежем бетоне теряется. Наиболее эффективным способом защиты бетона является применение водного отверждения сразу же после завершения стяжки или покрытия бетона и не позднее, чем через 15 минут после укладки бетона на любую часть настила. Если это невозможно, следующей лучшей альтернативой является предотвращение или уменьшение потери влаги из бетона до тех пор, пока не будет применено отверждение водой.

    При методе отверждения водой бетонная поверхность постоянно остается влажной. Наиболее подходящим методом является покрытие настила такими материалами, как хлопчатобумажные маты, многослойная мешковина или другие материалы, которые не обесцвечивают и не повреждают бетонную поверхность, а также постоянное и тщательное увлажнение этих материалов. Водоотверждение должно продолжаться не менее семи дней, независимо от прочности бетона. Использование отвердителя после отверждения водой продлевает период отверждения, позволяя подрядчику иметь доступ к настилу моста.

    Другие затронутые статьи

    8. 11.1

    Фон

    См. пункт № 2 и номер 1.

    Обратите внимание, что 8.11.1 требует отверждения в течение 10 дней при использовании более 10 процентов пуццолана.

    Ожидаемое воздействие на мосты

    Повышенное качество и долговечность мостовых настилов.

    Каталожные номера

    1. HPC Bridge Views , выпуск № 15, май/июнь 2001 г.

    (предоставлено: )

    ПРЕДЛАГАЕМОЕ ИЗМЕНЕНИЕ В Спецификациях конструкции моста AASHTO LRFD

    (X) Пересмотр или ( ) Дополнение 8.13.4

    Артикул № 1

    Пересмотреть 8.13.4 Отверждение следующим образом:

    Если не разрешено иное, сборные элементы должны отверждаться водным методом, методом водонепроницаемого покрытия, паром или методом лучистого тепла. Использование утепленных одеял допускается при методе водонепроницаемого покрытия. При использовании метода водонепроницаемого укрытия температура воздуха под укрытием должна быть не ниже 10°С, а для поддержания температуры выше минимального значения можно использовать острый пар или лучистое тепло. Максимальная температура бетона во время цикла твердения не должна превышать 71°C. Водонепроницаемое покрытие должно оставаться на месте до тех пор, пока прочность бетона на сжатие не достигнет прочности, указанной для снятия напряжения или зачистки.

    Артикул № 2

    Добавить комментарий следующим образом:

    С8.13.4

    Использование метода водонепроницаемого покрытия позволяет высокопрочным бетонам самоотвердевать без добавления пара или лучистого тепла. Использование утепленных одеял будет зависеть от внешних погодных условий.

    Другие затронутые статьи

    8. 11.1

    Фон

    Высокопрочные бетоны содержат больше вяжущего материала, чем бетоны обычной прочности. (1) Следовательно, при гидратации выделяется больше тепла, и может быть выделено достаточное количество тепла для развития прочности на сжатие, необходимой для снятия натяжения или зачистки без использования пара или лучистого нагрева. (2) Новая формулировка допускает самоотверждение с изолирующими одеялами или без них путем модификации метода водонепроницаемого покрытия. Пересмотр также относится к температуре бетона, а не к температуре корпуса.

    Ожидаемое воздействие на мосты

    Снижение стоимости балок, так как не требуется энергия для обогрева.

    Каталожные номера

    1. Высококачественный бетон, компакт-диск, Федеральное управление автомобильных дорог, версия 3. 0, февраль 2003 г.
    2. Мейерс, Дж. Дж. и Карраскильо Р. Л., «Производство и контроль качества высокопрочного бетона в мостовых конструкциях Техаса», Центр транспортных исследований, Техасский университет в Остине, Отчет об исследованиях 580/589-1, 2000, 553 с.

    (Представлено: )

    Предыдущая | Содержание | Далее

    FHWA-HRT-05-057

    Проект по дизайну бетонной смеси для различных сортов бетона

    мастер-классы

    Проекты

    Блоги

    Карьера

    Набор от US


    для бизнеса / университеты

    Корпоративные тренинги

    Academace Academace up-Spauty up-Skill0009


    Все курсы

    Выберите категорию

    Загрузка …

    Все курсы / Неопределенные

    Все курсы / неопределенные / неопределенные


    Корпорация . ..

    Работники

    для бизнеса

    Корпорация. ДЛЯ ВУЗОВ

    Академическое обучение

    Аренда у нас

    Проекты

    Мы нанимаем!

    Расчет состава бетонной смеси для бетона марки М35 с золой-уноса и бетона марки М50 без золы-уноса Цель: определить состав бетонной смеси для бетона марки М35 с золой-уносом и бетона марки М50 без золы-уноса процедура выбора подходящих ингредиентов…

    • ДИЗАЙН

    Детали проекта

    Идет загрузка…

    Оставить комментарий

    Спасибо, что решили оставить комментарий. Пожалуйста, имейте в виду, что все комментарии модерируются в соответствии с нашей политикой комментариев, и ваш адрес электронной почты не будет опубликован по соображениям конфиденциальности. Пожалуйста, оставьте личный и содержательный разговор.

    Пожалуйста, войдите, чтобы добавить комментарий

    Другие комментарии…

    Комментариев пока нет!
    Будьте первым, кто оставит комментарий

    Читать далее Проекты Навина Кумара (32)

    Эскизный проект здания с колоннами и стенами

    Задача:

    Эскизный проект здания с колоннами и стенами   Вопрос 1: Представленное здание размером 20 × 35 м в плане имеет колонны на сетке 5 × 5 м и стены жесткости (с размерами, указанными в м, толщиной 250 мм) в трех вариантах расположения (а), (б), (в), все с одинаковой общей поперечное сечение…

    15 сент. 2022 12:12 IST 9. изобразить лучи). Изучите аспекты симметрии, избыточности, двунаправленной жесткости и пластичности. Ответ:   1.…

    03 сент. 2022 09:41 IST

    Подробнее

    Понимание концепций степеней свободы

    Задача:

    Вопрос 1: Здесь показано пятиэтажное здание с 5 поступательными степенями свободы. Каждый этаж имеет массу m. Задача на собственные значения была решена, и были получены 5 периодов вибрации Tn и соответствующие им формы колебаний φn. Основной период вибрации (T1 = 2 секунды) и…

    01 сент. 2022 10:39 IST

    Подробнее

    Расчет жесткости элементов конструкции

    Цель:

    Расчет жесткости элементов конструкции1: Вопрос  Вычислите поперечную жесткость одноэтажного каркаса с промежуточной реалистичной жесткостью балки. Как показано, система имеет 3 степени свободы. Предположим, что L = 2h и Elb = Elc                     Ответ: Эта структура…

    27 авг. 2022 09:23 IST

    Подробнее

    Выявление трещин

    Цель:

    ВЫЯВЛЕНИЕ ТРЕЩИН     Большинство трещин возникает, когда здание или его компоненты или материал, из которого построено здание подвергается воздействию сил, превышающих те, которые он может выдержать   Трещины могут возникать в различных компонентах здания из-за • внешних…

    25 августа 2022 г. 09:58 IST

    Подробнее

    Проверка использования инструмента навигации, временной шкалы и обнаружения конфликтов с помощью Naviswork

    Цель:

    Проверка использования средства навигации, временной шкалы и обнаружения конфликтов с помощью Naviswork   1) Используйте файл проекта архитектуры/структуры, разработанный вами в течение 6–8 недель. Экспортируйте архитектуру и модель конструкции Revit в файл Navisworks Cache, следуя настройкам экспорта, описанным в классе   ЦЕЛЬ: Чтобы экспортировать архитектуру Revit…

    23 августа 2022 г. 11:35 IST

    Подробнее

    Создание концептуальной массы в REVIT и создание синусоидальной кривой и параметрического стадиона с помощью Dynamo

    Цель:

    Создание концептуальной массы в REVIT и создание синусоидальной кривой и параметрического стадиона с помощью Dynamo   1) С помощью Dynamo создайте набор синусоидальных точки, кривая и поверхность вне кривой. ЦЕЛЬ: создать набор синусоидальных точек, кривую и поверхность вне кривой с помощью динамо-машины  …

    17 августа 2022 г. 16:24 IST

    Подробнее

    Подготовка расписания и оценки стоимости для здания с помощью REVIT

    Цель:

    Подготовка расписания и оценки стоимости для здания с помощью REVIT   1) Используйте сочетания клавиш в Revit, обсуждавшиеся в классе, для выполнения следующих задач и перечислите их. ниже а. Используя 3D-модель, создайте коробку сечения b. Для создания одинаковых дверей и окон на плане этажа c. Чтобы уменьшить толщину линий, видимых в…

    08 Aug 2022 16:14 IST

    • BIM
    • REVIT

    Подробнее

    Структурный анализ здания с помощью Robot Structural Analysis

    Цель:

    Структурный анализ здания с помощью Robot Structural Analysis Systems HVAC   1) Что такое? Почему они необходимы при моделировании зданий Ответ: HVAC означает системы отопления, вентиляции и кондиционирования воздуха. Эта система отвечает за отопление и охлаждение вашего дома и включает в себя такие продукты, как печи,…

    27 июля 2022 13:07 IST

    • BIM
    • HVAC
    • Структурный анализ

    Читать больше

    Проект 2_CREATING 3DERDED MODEL для жилого здания в AUTOCAD

    414141414141414141414141414141414141414. creation oversemive. 9000.crative. 9000.crative. 9000.crative Abytrive 414141414141414141414 гг. визуализированная модель жилого дома в AutoCad  Создайте трехмерную модель жилого дома с визуализированным видом. ЦЕЛЬ:  Создать трехмерную визуализированную модель жилого дома в AutoCad. ВВЕДЕНИЕ: 3D CAD или трехмерная компьютерная обработка…

    07 июля 2022 г. 11:19 IST

    Подробнее

    Создание трехмерного изометрического вида различных структурных элементов в AutoCAD

    Задача:

    Создание трехмерного изометрического вида различных структурных элементов в AutoCAD   1. Создание трехмерного изометрического вида различных структурных элементов здания с указанием плана и фасада. ЦЕЛЬ: создать трехмерный изометрический вид здания с заданным…

    30 июня 2022 г. 15:03 IST

    Читать далее

    Создание различных 3D-моделей, таких как мебель, фундамент, балка, перекрытие колонны с панелью и фронтонная стена в Автокад

    Цель:

    Создание различных 3D-моделей, таких как мебель, фундамент, балка, перекрытие колонны с панелью и фронтонная стена в AutoCad   1. Создайте элемент 3D-мебели, как показано на рисунке. Предположим, что отсутствуют размеры. ЦЕЛЬ:…

    24 июня 2022 12:55 IST

    Подробнее

    Создание нескольких видовых экранов, масштабирование чертежа и настройка в шаблоне в AutoCad

    Цель:

    Создание нескольких видовых экранов, масштабирование чертежа и настройка в шаблоне в AutoCad   1. Создайте макет плана и раздела А проекта в Challenges 7, используя шаблон Tutorial-mArch.dwt в масштабе, указанном на рисунке. Используйте команду MV, чтобы создать область просмотра размером, как показано на рисунке. Кроме того,…

    11 июня 2022 г. 18:19 IST

    Подробнее

    Создание макета кухни, штриховка архитектурных элементов и разрез промышленного здания в AutoCad

    Цель:

    Создание макета кухни, штриховка архитектурных элементов и разрез вид промышленного здания в AutoCad   1. Создайте макет кухни и задайте образец штриховки, как показано на рисунке. Кроме того, используйте блоки везде, где это необходимо. На плане укажите соответствующие размеры. Предположим, размеры дверей, техники и…

    05 июня 2022 г. 17:39 IST

    Подробнее

    Создание архитектурных и структурных моделей с 3D-рендерингом с использованием REVIT

    Цель:

    Создание архитектурных и структурных моделей с 3D-рендерингом с использованием REVI   1) хотите построить из одного из трех ниже: a. Многоквартирный жилой дом b. Офисные здания c. Ответ школы:  Я решил спроектировать многоквартирную жилую квартиру     2) Предположим…

    26 мая 2022 г. 19:38 IST

    • BIM
    • Здания

    Подробнее

    Использование инструмента Collaborate в REVIT

    Цель:

    Использование инструмента Collaborate в REVIT   1) Откройте архитектурный шаблон. С помощью вкладки «Управление» установите базовую точку проекта и общие координаты проекта для проекта. ЦЕЛЬ: Чтобы установить базовую точку проекта и общие координаты проекта для архитектурного шаблона с помощью вкладки «Управление», ВВЕДЕНИЕ:…

    20 мая 2022 г. 19:12 IST

    Читать далее

    Введение в Национальные строительные нормы и правила и этапы строительного проекта

    Цель:

       Введение в Национальные строительные нормы и правила и этапы строительного проекта    1) Почему строительные нормы или стандарты необходимы для моделирования/эффективности чертежей Ответ: Строительный кодекс – это определенный набор правил, о стандартах строительства здания. В некоторых странах здание…

    17 мая 2022 г. 10:24 IST

    • Здания

    Подробнее

    3D-создание потолка, крыши, архитектурного плана, структурного плана, вида в разрезе, вида фасада и вида камеры для плана дома с использованием REVIT

    Цель:

    3D-создание потолка, крыши, Архитектурный план, структурный план, вид в разрезе, вид фасада и вид для конкретной камеры для плана дома с использованием REVIT   1) На основе проекта, сохраненного на неделе 3, перейдите к уровню первого этажа. Смоделируйте потолок на вкладке «Архитектура» над стенами на уровне первого этажа…

    11 мая 2022 г. 16:48 IST

    Подробнее

    Создание стен, перегородок и полов для планировки жилого помещения с помощью REVIT

    Цель:

    Создание стен, перегородок и полов для планировки жилого помещения с помощью REVIT   1 ) Используйте файл проекта, созданный на неделе 2. Используйте его для этого задания. Основываясь на вашем макете со второй недели, используйте инструмент пола на вкладке «Архитектура» и выберите пол с подходящим материалом и толщиной с помощью браузера свойств…

    08 мая 2022 г. 18:54 IST

    Подробнее

    Создание уровней, сеток, макетов и элементов модели для жилого дома с помощью REVIT

    Цель:

    Создание уровней, сеток, макета и элементов модели для жилого дома блок с использованием REVIT     1) Что такое BIM? Кратко опишите особенности BIM и преимущества использования BIM по сравнению с инструментами 2D CAD. Ответ: BIM: BIM — это аббревиатура от «Информационное моделирование зданий» или «Управление информацией о зданиях». Это очень совместный процесс…

    05 мая 2022 г. 12:44 PM IST

    • BIM
    • CFD
    • HVAC
    • Revit

    Прочтите больше

    Введение в Revit Concepts 9009

    . и инструменты REVIT Software ВВЕДЕНИЕ. Autodesk Revit — это программное обеспечение для информационного моделирования зданий для архитекторов, инженеров-строителей, инженеров-механиков, инженеров-электриков и инженеров-сантехников (MEP), проектировщиков и подрядчиков.…

    03 мая 2022 г. 20:40 IST

    • BIM
    • Revit

    Читать больше

    Создание графика изгиба стержня, различные дверные типы и создание стандартных шаблонов для рисования с использованием Autocad

    . расписание, различные типы дверей и создание стандартных шаблонов чертежей с помощью AutoCad   1. Создание шаблонов:   ЦЕЛЬ: создать шаблоны Custom1_titleblock и Custom2_titleblock с помощью Autocad    ВВЕДЕНИЕ:  В этом проекте мы должны создать шаблоны custom1_titleblock и Custom2_titleblock…

    28 апр. 2022 13:52 IST

    Подробнее

    Проект 1 _Создание архитектурного плана для предоставленного размера участка и разработка соответствующих основных структурных чертежей

    Цель:

    Создание архитектурных чертежей (план этажа, фасады и разрезы) ) для участка размером 60 футов x 20 футов и разработка соответствующих основных конструктивных чертежей (план колонн, балок и фундамента) соответствующие конструктивные чертежи  …

    10 апр. 2022 17:28 IST

    Подробнее

    Создание макета, разреза и фасада с размерами в AutoCad

    Цель:

    Создание макета плана, разреза и фасада с размерами в Autocad   1. ЭСКИЗ ПЛАН:                    ЦЕЛЬ: Начертить план этажа и задать размеры в соответствии с чертежом с помощью Autocad    ВВЕДЕНИЕ: План этажа создается в Autocad…

    01 апр. 2022 16:13 IST

    Подробнее

    Создание подробного чертежа гардероба, плана этажа, плана кухни и деталей колонн с помощью AutoCad

    Цель:

    Создание подробного чертежа гардероба, плана этажа, плана кухни, деталей колонн и макета плота с помощью Autocad   1. Эскиз шкафа ЧЕРТЕЖ:            ЦЕЛЬ:  Начертить фасад и детали гардероба с помощью Autocad, как показано на рисунке ниже ВВЕДЕНИЕ:  The…

    30 марта 2022 г. 16:58 IST

    Подробнее

    Создание спецификации колонн и шаблона чертежа с помощью AutoCad

    Цель:

    1. СОЗДАТЬ РАСПИСАНИЕ СТОЛБЦОВ                ЦЕЛЬ: Создать Расписание столбцов с помощью линий и вставить текст с помощью команды Dtext или Single Line Text. ВВЕДЕНИЕ. Несущие колонны обозначаются в спецификации колонн пересекающимися линиями сетки…

    19 марта 2022 г. 17:28 IST

    Подробнее

    Создание планировки жилого помещения, плана рассадки, плана туалета и подсобного помещения с помощью AutoCad

    Цель:

    ЦЕЛЬ: Набросать планы, представленные на диаграмме, с помощью AutoCAD:   ВВЕДЕНИЕ. Слои в AutoCAD: • Слои — это основной метод организации объектов на чертеже по функциям или назначению. • Слои могут уменьшить визуальную сложность чертежа и улучшить качество отображения, скрывая информацию, которая…

    18 марта 2022 г. 19:10 IST

    Подробнее

    Создание различных геометрических фигур с помощью инструмента «Фаска, скругление» в AutoCad

    Цель:

    ЦЕЛЬ: Создание геометрических эскизов с использованием различных инструментов ВВЕДЕНИЕ: AutoCAD предлагает различные инструменты для выполнения различных задач. В этом проекте обсуждаются различные инструменты, которые используются для черчения. ПРОЦЕДУРА: Набросок Рисунок 1:                      …

    06 марта 2022 г. 15:55 IST

    Подробнее

    Создание плана этажа, деталей фундамента и изометрического вида с помощью AutoCad

    Цель:

    ЦЕЛЬ: Создание плана этажа, деталей фундамента и изометрического вида ступеней и Гейбл Уолл в Autocad. ВВЕДЕНИЕ: Autocad — это программное обеспечение для черчения, которое используется для черчения чертежей. В данном случае мы используем AutoCAD для создания различных чертежей с использованием различных инструментов AutoCAD, таких как линия, полилиния, прямоугольник, скругление и т. д.

    05 марта 2022 г. 06:37 IST

    Подробнее

    Создание геометрии методами системы координат с помощью AutoCad

    Цель:

    ЗАДАЧА: Создайте геометрию от P1 до P2, используя все методы системы координат. Вам нужно использовать инструмент Line для создания геометрии. Там, где это необходимо, вам нужно использовать инструмент «Круг». Пожалуйста, прочитайте чертежи и узнайте недостающие размеры, прежде чем работать над эскизами. Примечание. Используйте шаблон Imperial и…

    .

    27 фев. 2022 13:27 IST

    Подробнее

    Эскиз плана жилого дома G+1 в соответствии с Васту Шастрой и расчетом нагрузок в соответствии с кодом IS

    Задача:

    Эскиз плана жилого дома G+1, к Васту Шастре и перечислите названия структурных чертежей, которые необходимо предоставить на строительную площадку. Кроме того, примите размеры конструктивных элементов (Колонна, Балка, Плита и т. д.) и, соответственно, рассчитайте отдельные соответствующие нагрузки от элементов…

    19 фев. 2022 11:59 IST

    Подробнее

    Проект по расчету бетонной смеси для различных марок бетона

    Цель:

    Расчет состава бетонной смеси для бетона марки М35 с золой-уносом и бетона марки М50 без мухи золы   Цель: определить состав бетонной смеси для бетона марки М35 с золой-уноса и бетона марки М50 без золы-уноса. Введение: Состав бетонной смеси – это процедура выбора подходящих ингредиентов…0009

    • ДИЗАЙН

    Подробнее

    Показ 1 из 32 проектов

    Попробуйте наши лучшие инженерные курсы, проекты и семинары уже сегодня! Закажите БЕСПЛАТНУЮ демонстрацию Как добиться разного уровня блеска и экспозиции заполнителя на полированном полу Энн Балог, обозреватель ConcreteNetwork.com

    При уровне полировки 3 ваши бетонные полы действительно начнут светят и четко отражают боковое и верхнее освещение. 9№ 0009

    В зависимости от алмазной крошки, которую вы используете для полировки бетонного пола, вы можете добиться различных уровней экспонирования заполнителя и различных уровней блеска, от матового до зеркально-стеклянного покрытия. Совет по полировке бетона классифицирует степень блеска готовой поверхности по шкале от 1 до 4, а общую экспозицию — как A, B, C или D, в зависимости от степени воздействия.

    Для грубой шлифовки вы, как правило, начинаете с использования алмазов, встроенных в металлическую матрицу. Когда вы начнете полировать пол последовательными проходами, вы, как правило, переключаетесь на более мелкие алмазные абразивы, связанные в пластиковой или смоляной матрице, для достижения более высокой степени блеска.

    Найти подрядчика по полировке бетона рядом со мной

    Ниже приведены четыре уровня полировки и степень блеска, которую вы можете получить на каждом уровне:

    Уровень 1 (ровный) можно получить, остановившись ниже полимерной связки зернистостью 100. Когда вы смотрите прямо на пол, он кажется несколько туманным, с небольшой ясностью или отражением.

    Уровень 2 (атласный)
    Полировка уровня 2 получается при остановке на смоляной связке зернистостью 400, что дает малоглянцевое покрытие. Когда вы смотрите прямо на готовый пол и на расстоянии примерно 100 футов, вы можете начать видеть небольшое отражение над головой. Этот уровень зернистости дает матовую поверхность с низким блеском.

    Уровень 3 (полуполированный)
    Полировка уровня 3 достигается при использовании алмазного абразива с зернистостью 800 или выше. Поверхность будет иметь гораздо более высокий блеск, чем у отделки уровня 2, и вы начнете видеть хорошую светоотражающую способность. На расстоянии от 30 до 50 футов пол будет четко отражать боковое и верхнее освещение.

    Уровень 4 (высокая полировка)
    Этот уровень полировки обеспечивает высокую степень блеска, так что, стоя прямо над поверхностью, вы можете видеть свое отражение с полной ясностью. Кроме того, пол кажется мокрым, если смотреть с разных точек зрения. Полировка уровня 4 достигается путем обработки пола алмазом на полимерной связке с зернистостью до 3000 или полировкой пола с помощью высокоскоростной полировочной машины, оснащенной специальными полировальными подушечками.

    Рекомендуемые продукты

    Rhino RL500 — безрельсовая шлифовальная машина Компактный/мощный — зазор 1/8 от края

    Полировальное оборудование Большие работы Управление одним человеком, легко маневрировать

    Система алмазных колодок Гибкий дизайн и превосходная отделка.

    Измерение степени блеска
    После завершения всего процесса полировки у вас останется красивая блестящая поверхность. Но как точно оценить степень блеска, кроме как просто визуально проверить степень отражения света или чистоту полированной поверхности? Сегодня спецификации для полированного бетона теперь включают указанные значения блеска, определяемые с помощью блескомеров (см. таблицу). Значения блеска выражают степень отражения света, падающего на поверхность бетонного пола, и варьируются от 20–30 (слабый блеск) до 70–80 (высокий блеск). Например, значение глянца около 30 обычно дает слабый атласный блеск, тогда как значение 80 дает очень сильный блеск, особенно после полировки на высокой скорости. Возможно, вам захочется приобрести блескомер, когда вы начнете заниматься более крупными проектами по полировке.

    ТАБЛИЦА УРОВНЕЙ БЛЕСКА

    УРОВЕНЬ ГРИТ УРОВЕНЬ БЛЕСКА МИНИМАЛЬНЫЙ НОМЕР АБРАЗИВНЫХ ПРОХОДОВ ВНЕШНИЙ ВИД ЧТЕНИЕ ГЛЯНЦА
    1 Менее 100 От нулевого до очень низкого 4 Квартира. Пол практически не имеет отражательной способности. н/д
    2 от 100 до 400 От низкого до среднего 5 Атласный или матовый внешний вид с легким рассеянным отражением или без него. 40-50
    3 800 и выше От среднего до высокого 6 Полуполированный. Отражаемые объекты не совсем резкие и четкие, но их легко идентифицировать. 50-60
    4 800 и выше Высокий 7 Полированный. Отражаемые объекты четкие и четкие, с зеркальной четкостью. 60-80

    Совокупное воздействие
    Совокупное воздействие варьируется от «кремового» с очень небольшим воздействием (класс A) до большого совокупного воздействия до ¼ дюйма (класс D). Поскольку глубина резания очень мала, покрытие кремом не удалит существующие дефекты или дефекты поверхности бетона. Открытие заполнителя класса D очень привлекательно, но требует более агрессивного шлифования, что может увеличить стоимость проекта и обнажить ямы или выемки в бетоне, которые необходимо будет заполнить. Обратите внимание, что различная степень воздействия песка и заполнителя, не говоря уже о небольших ямках и ямках на поверхности, может существенно повлиять на показания блеска.

    ТАБЛИЦА СОВОКУПНОГО ВОЗДЕЙСТВИЯ

    КЛАСС ИМЯ ПРИМЕРНАЯ ГЛУБИНА РЕЗАНИЯ ПОВЕРХНОСТИ ВНЕШНИЙ ВИД
    А Кремовый Очень мало Небольшое совокупное воздействие.
    Б Мелкий заполнитель (отделка солью и перцем) 1/16 дюйма Воздействие мелкого заполнителя с небольшим количеством среднего заполнителя или без него в случайных местах.
    С Средний заполнитель 1/8 дюйма Среднее совокупное воздействие с небольшим или отсутствующим большим совокупным воздействием в случайных местах.
    Д Крупный заполнитель 1/4 дюйма Крупный заполнитель с небольшим воздействием мелкого заполнителя или без него.

    Источник: CPC.0009

    Характеристики бетона по Еврокоду 2



    Характеристики прочности и деформации бетона по Еврокоду 1992-1-1


    Concrete

    C8/10C12/15C16/20C20/25C25/30C28/35C30/37C32/40C35/45C40/50C45/55C50/60C55/67C60/75C70/85C80/95C90/105C100/115



    Класс бетона f ck (МПа) f ck,куб (МПа) f см (MPa) f ctm (MPa) f ctk, 0. 05 (MPa) f ctk, 0.95 (MPa) E cm (MPa) ε c1 (‰) ε cu1 (‰) ε c2 (‰) ε cu2 (‰) n ε c3 (‰) ε cu3 (‰ ) В rdmax (МПа) В ck (МПа) f bd,хорошо (МПа) f bd,bad (МПа) ξ MAX (МПа) ω lim (МПа)
    C8/10 8 10 16 1.2 0.8 1.5 25000 1.7 3.5 2 3.5 2 1.75 3.5 1 1,5 1 0,7 0,45 0,365
    C12/15 12 15 20 1.6 1.1 2 27000 1. 8 3.5 2 3.5 2 1.75 3.5 1.5 2.2 1.5 1 0.45 0.365
    C16/20 16 20 24 1.9 1.3 2.5 29000 1.9 3.5 2 3.5 2 1.75 3.5 2 3 2 1.4 0.45 0.365
    C20/25 20 25 28 2.2 1.5 2.9 30000 2 3.5 2 3.5 2 1.75 3.5 2.5 3.7 2.3 1.6 0.45 0.365
    C25/30 25 30 33 2.6 1.8 3. 3 31000 2.1 3.5 2 3.5 2 1.75 3.5 3.1 4.5 2.7 1.9 0.45 0.365
    C28/35 28 35 36 2.8 1.9 3.6 32000 2.13 3.5 2 3.5 2 1.75 3.5 3.3 4.9 2.9 2 0.45 0.365
    C30/37 30 37 38 2.9 2 3.8 33000 2.2 3.5 2 3.5 2 1.75 3.5 3.6 5.3 3 2.1 0.45 0.365
    C32/40 32 40 40 3 2. 1 3.9 33400 2.2 3.5 2 3.5 2 1.75 3.5 3.8 5.6 3.1 2.2 0.45 0.365
    C35/45 35 45 43 3.2 2.2 4.2 34000 2.25 3.5 2 3.5 2 1.75 3.5 4.2 6 3.3 2.3 0.45 0.365
    C40/50 40 50 48 3.5 2.5 4.6 35000 2.3 3.5 2 3.5 2 1.75 3.5 4.6 6.7 3.8 2.6 0.45 0.365
    C45/55 45 55 53 3. 8 2.7 4.9 36000 2.4 3.5 2 3.5 2 1.75 3.5 5.1 7.4 4.1 2.8 0.45 0.365
    C50/60 50 60 58 4.1 2.9 5.3 37000 2.45 3.5 2 3.5 2 1.75 3.5 5.5 8 4.4 3 0.45 0.365
    C55/67 55 67 63 4.2 3 5.5 38000 2.5 3.2 2.2 3.1 1.75 1.8 3.1 5.5 8 4.5 3.2 0.35 0.26
    C60/75 60 75 68 4. 4 3.1 5.7 39000 2.6 3 2.3 2.9 1.6 1.9 2.9 6.3 9.1 4.7 3.3 0.35 0.243
    C70/85 70 85 78 4.6 3.2 6 41000 2.7 2.8 2.4 2.7 1.45 2 2.7 7 10.1 4.7 3.3 0.35 0.223
    C80/95 80 95 88 4.8 3.4 6.3 42000 2.8 2.8 2.5 2.6 1.4 2.2 2.6 7.5 10.9 4.7 3.3 0.35 0.21
    C90/105 90 105 98 5 3.
