Технология производства и устройство вентилируемых фасадов

Хотите узнать все преимущества использования вентилируемых фасадов? Если да, то предлагаем вам познакомиться с основными принципами изготовления этой конструкции. Для понимания их устройства не обязательно иметь техническое образование или проводить за статьями и учебниками бессонные ночи. Вентилируемые фасады, как и всё гениальное, чрезвычайно просты.

Что такое вентилируемый фасад?

Начнём с того, что представляет собой вентилируемый фасад. Конструкция вентилируемого фасада предусматривает циркуляцию воздуха между облицовочным материалом и стеной здания, несущей саму фасадную систему. Воздушные потоки, проходя сквозь это пространство, удаляют попавшую туда влагу, что позволяет увеличить срок службы фасадной системы и усилить теплоизоляцию дома.

Стена, на которой держится вентфасад, утепляется минераловатным или, для цокольных этажей, экструзионным утеплителем. Слой утеплителя дополнительно покрывается своего рода ветрозащитной мембраной, которая решает сразу две важные задачи:

  • защищает структуру утеплителя от выдувания из него воздуха (если в структуре утеплителя не останется воздуха, он потеряет часть своих свойств)

  • позволяет высушивать его от попавшей в него влаги (продлевает срок его службы)

Технология вентилируемого фасада позволяет выбирать то расстояние, на которое вентилируемый фасад выносится от стены.

Определить оптимальное расстояние может инженер проекта, учитывая ограничения самой фасадной системы. Заметим, что фасадные системы АЛЮКОМ могут обеспечить это расстояние длиной вплоть до 1,5 м.

На чём держатся фасады, или что такое подконструкция?

У Вас мог возникнуть вопрос: если между стеной и фасадом воздушная прослойка, то на чём же они держатся? Технология вентилируемых фасадов подразумевает использование системы анкеров, кронштейнов, несущих, соединительных элементов, а также элементов крепления. Одним словом, множество всего. Но самое основное — подконструкция.

Подконструкция вентилируемых фасадов — это важнейший элемент фасадной системы, ведь именно от него зависит, как будет выглядеть объект строительства спустя один-два сезона. Подконструкция представляет собой своеобразный каркас, который и выносит облицовочный материал от стены.

Сегодня используются металлические каркасы из алюминия, нержавеющей или оцинкованной стали. Ранее нередко можно было встретить и деревянные подсистемы, однако сейчас это можно назвать пережитком прошлого. Несмотря на кажущуюся дешевизну деревянных подсистем, их использовать мы не рекомендуем: эта конструкция пожароопасна и недолговечна. В наших подсистемах мы используем алюминий: он лёгок, не подвержен коррозии, долговечен.

Подконструкция вентилируемых фасадов АЛЮКОМ подразумевает крепление направляющей для облицовки на кронштейнах. Сама направляющая снабжена кляммерами (скрытыми или открытыми «лапками», удерживающими облицовочный материал).

В своём производстве мы используем максимально долговечные материалы: нержавеющие, легкие и прочные. Это позволяет значительно увеличить срок полезной службы фасада.

К тому же, небольшой вес конструкции вентилируемого фасада позволяет снизить нагрузку на фундамент и на несущие стены, что благоприятно сказывается на самом объекте строительства.

5 конструктивных преимуществ вентилируемых фасадов

Именно устройство вентилируемого фасада даёт ему множество преимуществ перед другими фасадными системами. От производителя к производителю, в зависимости от используемых материалов и оборудования, преимущества могут иметь более или менее выраженный характер. Мы ценим вентилируемые фасады АЛЮКОМ за следующие свойства:

  1. Отличная теплоизоляция. Использование слоя теплоизоляции на несущей стене и воздушная прослойка, которая только улучшает теплоизоляционные свойства конструкции, позволяет говорить о том, что в домах, облицованных при помощи системы вентилируемых фасадов, теплее, чем в других.
  2. Пожарная безопасность. От разрушительного воздействия пламени изначально страдает только облицовочный материал. Конструкция позволяет держать пламя на расстоянии от горючих материалов, чем повышает безопасность здания. Конечно же, это не относится к вентилируемым фасадам, построенным на деревянных подсистемах.
  3. Длительный срок эксплуатации. Конструкция довольно-таки долговечна как раз за счёт синергетического эффекта следующих факторов: небольшой вес, нержавеющие материалы, защищенность внутреннего пространства от негативного воздействия влаги. Всё это позволяет фасаду выполнять все свои практические и эстетические функции в течение всего срока службы объекта строительства.
  4. Простота монтажа и ремонта. Устройство вентилируемого фасада позволяет быстро и, что главное, правильно осуществить его монтаж на объекте в любое время года. К тому же, учитывая сложившуюся конъюнктуру рынка рабочей силы в строительном бизнесе, для монтажа не потребуется высшего образования или чрезвычайно высокой квалификации.
  5. Экологически безопасны. Элементы системы крепления вентилируемых фасадов не выделяют в атмосферу никаких газов, поэтому они безопасны даже в местах скопления детей или экологических заповедниках. Для больших городов, где с экологией уже и так не всё просто, вентилируемые фасады — отличное решение.

Без сомнений, вентилируемые фасады достойны того, чтобы Вы выбрали именно их. Позвоните нам прямо сейчас +7 (495) 268 0444!

Устройство вентилируемого фасада

К монтажу вентилируемого фасада необходимо отнестись со всей серьезностью, соблюдая все сопутствующие нюансы. Это сооружение улучшает характеристики объекта и устраняет многие его проблемы. Технология сборки позволяет такому фасаду свободно пропускать воздух, не нарушая при этом защитные свойства поверхности.

Что собой представляет вентилируемый фасад?

Вентилируемые фасады положительно влияют на срок эксплуатации и надежность здания. Стены, из-за вентфасада, не теряют способности к  парообмену, «дышат». Излишняя влага, которая может привести к распространению грибка, плесени или даже разрушению постройки, устраняется. Происходит образование «подушки», оберегающей строение от скачков температуры. Кроме того, она позволяет сделать комфортнее условия в самом помещении.

Конструкцию такого фасада можно назвать внешней облицовкой дома, имеющей свободное пространство между утеплительной и отделочной составляющей, а также отверстия в лицевой части.

Типы конструкций

Вентилируемые фасады бывают каркасные и бескаркасные, отличающиеся технологиями сборки и своим материалом.

Каркасный тип

Простейший и популярнейший метод. Данный тип отличается обрешеткой, устанавливаемой по периметру постройки (может быть металлической, деревянной или комбинированной).

Материалы, используемые при возведении каркаса:

  1. Керамогранит.  Производится из спрессованной и обожженной глины. Элементы монтируются в каркас специальными кляймерами (скобами), создавая зазоры улучшающие вентиляцию. В этом случае необходима дополнительная защита о влаги.
  2. Панели из стекла. Практикуются по большей части в многоэтажных объектах. Требуется работа специалистов.
  3. Прочие панели. Отличаются своей легкостью, надежностью и позволяют оставлять открытый или закрытый стык. Открытая часть может оборудоваться экраном для защиты от влаги.

Преимущества каркасного типа
  • Быстрый монтаж. Кроме того, время на подготовку также снижается.
  • Данный фасад надежно защищает постройку от всевозможных воздействий и увеличивает срок ее эксплуатации.
  • Декоративность. Есть возможность выбрать вариант, отвечающий всем пожеланиям.
Недостатки каркасных вентфасадов
  • Необходимость в четком следовании плану работы. Недочеты в технике монтажа как раз и  ведут к негативным последствиям.
  • Сложность при эксплуатации изделий, укладываемых на клей. Для того, что бы избежать этих трудностей каркас предварительно укрепляется и обшивается плиточными материалами. Процесс должен проводиться с особой скрупулезностью.

Бескаркасный тип

Используется без обрешетки. В ход идут материалы, монтируемые на определенном расстоянии от поверхности. Например, если используется облицовочный кирпич, кладку монтируют так, чтобы создавался вентиляционный зазор и меж деталей были участки без раствора.

Осторожно! Этот вариант более сложен. Необходимо учитывать целый ряд нюансов, например, правильно распределять арматурную или проволочную связку.

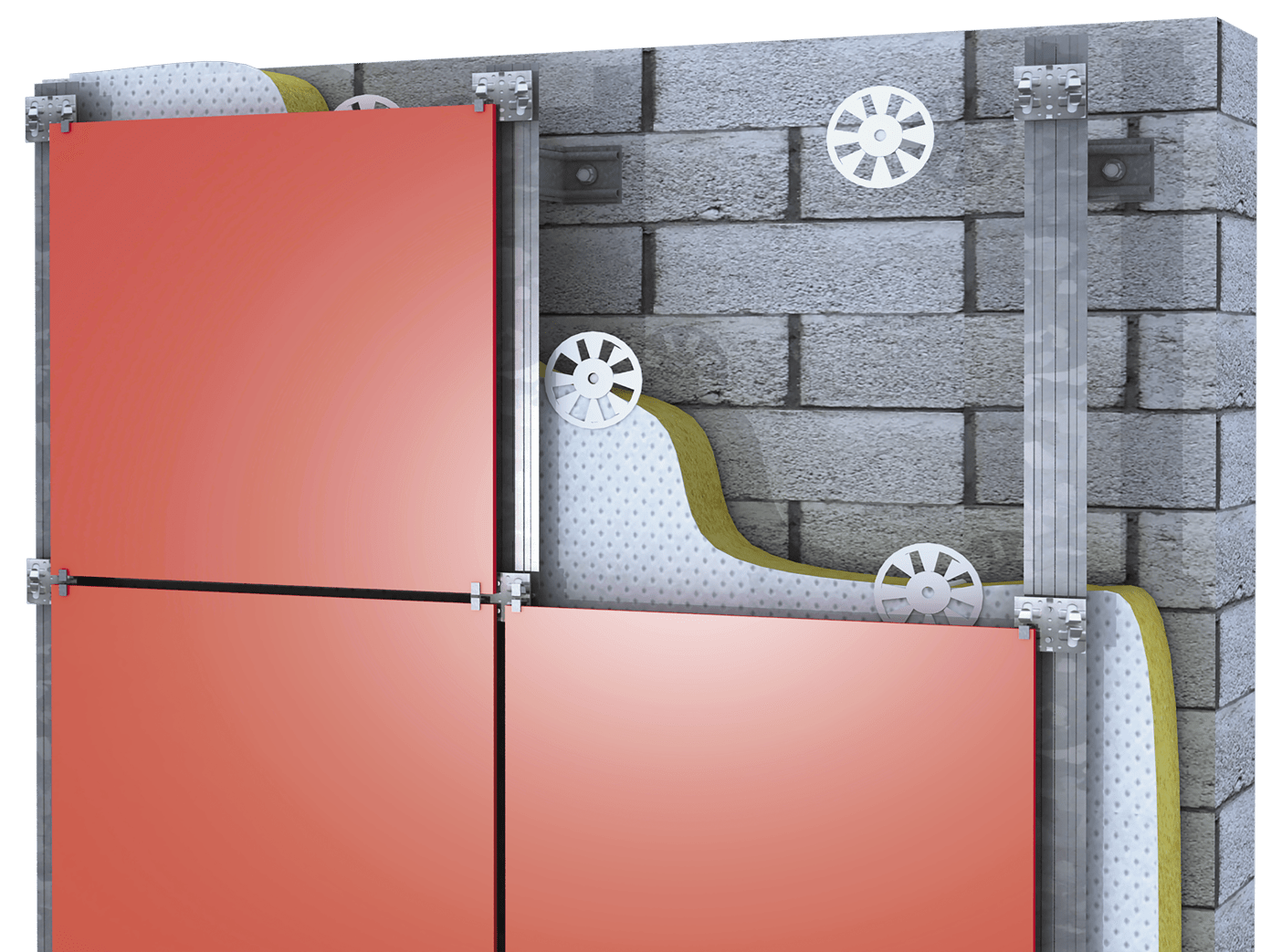

Составляющие вентилируемого фасада

  1. Наружный слой – облицовка из определенного материала.
  2. Стойки каркаса, удерживающие отделку с помощью специальных креплений.
  3. Вентиляционный промежуток, защищающий постройку от излишней влаги и скачков температуры.
  4. Мембрана, способствующая прохождению пара.
  5. Слой утеплителя.
  6. Фиксация каркаса. Наилучшим вариантом считается крепеж на основание.

Технология монтажа

  1. Подготовка поверхности (очистка, замазывание трещин и т.д.)
  2. Разметка. Обозначаются места расположения элементов, фиксируются кронштейны.
  3. Утеплитель закладывают или до, или после конструирования обрешетки. В первом варианте  теплоизоляционные плиты насаживают на крепежные элементы и фиксируют анкерами. Второй вариант представляет собой ячейки по которым укладывают утеплитель. Монтажной пеной производится обработка стыков.

  1. Мембрана натягивается таким образом, чтобы исключить складки и заломы.
  2. Монтируется профиль из металла  или брус из дерева. При надобности они комбинируются.
  3. Монтаж профиля должен соответствовать всем стандартам надежности и, при необходимости, закрепляться дополнительно.
  4. Между облицовкой и утеплителем/основанием обязательно оставляется вентиляционный зазор.

Все эти работы создают фасад, который защищает здание от многих негативных факторов и создает особенный микроклимат.

Что такое вентилируемый фасад? Эксплуатация и преимущества

Перейти к содержимому
  • Посмотреть увеличенное изображение

Вентилируемый фасад предлагает множество преимуществ в области энергосбережения, звукоизоляции и защиты конструкции здания. Ниже мы расскажем, что такое вентилируемый фасад, как он работает и в чем его преимущества.

Что такое вентилируемый фасад?

Вентилируемый фасад представляет собой систему наружной ограждающей конструкции сухого монтажа. Он может быть установлен на новых строительных площадках или в зданиях, подвергающихся реконструкции.

Этот элемент обеспечивает зазор между периметральной стеной здания и внешней облицовкой. Его основная цель — смягчить обмен теплом, воздухом и светом, который циркулирует между внутренней и внешней частью здания.

Как работает вентилируемый фасад?

Вентилируемый фасад способствует конвективному движению воздуха, поступающего в камеру, образующуюся между периметральной стеной и внешней облицовкой. Его тепловой КПД основан на разнице между температурой внутри камеры и снаружи.

Вентилируемый фасад летом

Повышение температуры внутри полости в летние месяцы создает «эффект дымохода», который выталкивает воздух вверх, тем самым снижая температуру стены, обращенной внутрь здания. Другими словами, он сохраняет здание холоднее.

Вентилируемый фасад зимой

В холодные зимние месяцы проем в вентилируемом фасаде уравновешивает температуру стены, обращенной внутрь здания, что снижает риск попадания влаги из-за конденсата.

Как устроена стена, к которой крепится вентилируемый фасад?

Стена, которая будет поддерживать конструкцию вентилируемого фасада, будет иметь изоляционный слой и будет адаптироваться к весу фасада, а также выдерживать анкеры, к которым он будет крепиться, потому что, как мы уже упоминали, это покрытие, устанавливаемое всухую.

Части вентилируемого фасада

Подводя итог тому, что мы описали до сих пор, вентилируемый фасад состоит из следующих элементов:

Несущая стена из кирпича или бетона (среди прочего), на которую мы будем устанавливать анкеры для вентилируемый фасад.

Изоляционный слой на несущей стене повышает и усиливает тепло- и звукоизоляционные свойства вентилируемого фасада.

Воздушная камера, способная регулировать температуру стены, обращенной внутрь здания, благодаря управлению воздушными потоками. Это защищает стену от жары летом и предотвращает влажность из-за конденсации зимой.

Наружный или облицовочный слой вентилируемого фасада. Он может быть изготовлен из различных материалов, таких как сверхлегкий натуральный камень, металл или дерево, или их комбинации. Он выбирается в соответствии с эстетикой, требуемой архитектором, и эффективностью самого материала в соответствии с типом здания и его окружением.

Преимущества вентилируемого фасада

Среди многочисленных преимуществ вентилируемого фасада выделяются следующие:

  • Защита внутренней части корпуса от непогоды.
  • Энергоэффективность здания за счет сплошной наружной изоляции и вентилируемой камеры.
  • Уменьшение влажности за счет облегчения отвода водяного пара из салона.
  • Гигротермальный баланс с большей пользой для здоровья в интерьере.
  • Устранение тепловых мостов благодаря сплошной изоляции по всему основному корпусу.
  • Тепловая инерция корпуса. В отличие от традиционных фасадов, в вентилируемых фасадах утеплитель остается на внешней стороне основного ограждения. Таким образом, вся его масса работает как «аккумулятор тепла», обеспечивая более постоянную внутреннюю температуру в течение дня.
  • Вентиляция камеры летом благодаря «эффекту дымохода».
  • Звукоизоляция благодаря изолятору и воздушной камере.
  • Свободное перемещение за счет расширения как основания, так и облицовки, что позволяет избежать возможных поломок плит или разрывов в стыках.

Хотите узнать больше о вентилируемых фасадах? Свяжитесь с нами >

Поиск

Поиск:

  • Что такое соты и почему мы применяем их для мрамора и натурального камня?

    25 сентября 2019 г.

  • Интервью с Лаурой Гонсалес, менеджером по продукции Stonesize

    12 сентября 2019 г.

  • Крупноформатные потолки из натурального камня в интерьерах

    25 марта 2021 г.

Перейти к началу

Вентилируемые фасады Ultra

Вентилируемые фасады в архитектуре

  1. Дом
  2. Вентилируемый фасад
  3. Вентилируемый фасад

Наряду с превосходной эстетикой свойства и неоспоримая тепло-акустическая изоляция, Вентилируемые фасадные системы вытекают из необходимости защищать здания от комбинированного действия дождя и ветра, противостоять воздействию дождевой воды на стены, и сохранить конструкцию сухой.

Эти системы состоят из сложных многослойных конструктивные решения, допускающие «сухой» монтаж обшивки стен. Со структурной точки зрения, это типичная консольная система, состоящая из следующие компоненты:

  • Металлическая несущая конструкция, прикрепленная к зданию стене с помощью кронштейнов и анкеров.
  • Изоляционный слой, покрывающий стену.
  • Внешняя поверхность, прикрепленная к металлической конструкции.

Сборка этих компонентов создает воздушный зазор который обеспечивает естественную вентиляцию через так называемый дымоходный эффект. Эффект, который становится намного больше эффективен, когда вентилируется весь фасад.

Учитывая эти общие свойства, установка одного систем вентилируемого фасада, поставляемых Granitech может решить нестандартные вопросы проектирования строительства как для нового строительства, так и для реконструкции существующие здания. В обоих случаях эти системы гарантируют значительную преимущества с точки зрения прочности стены и энергии эффективность, особенно для высоких, изолированных или сильно открытые здания.

На самом деле, вентилируемые фасады Granitech обеспечивают особенно значительные эффекты в отношении тепловой энергии во время как теплая, так и холодная погода. В теплое время года из-за к облицовке, частично отражающей солнечное излучение, вентиляция воздушного зазора и изоляционный слой, уменьшение обеспечена тепловая нагрузка на здание, при последующее, заметное снижение кондиционирования воздуха расходы. Напротив, в холодные месяцы вентилируемые фасады сохраняют тепло, вырабатываемое внутри, с соответственно экономия на отоплении.

Во все времена года этот тип многослойного строительная система использует преимущества так называемого дымоходный эффект в воздушном зазоре, приводящий к значительному преимущества, в том числе отвод избыточного тепла и увлажнение и, как следствие, повышение комфорта.

Вентилируемые фасадные системы

Granitech, в состав которых входит керамогранит, используемый для облицовки, гарантируют заметное улучшение эстетических характеристик зданий, значительно превосходящее традиционные строительные решения. Теплоизоляция может быть интегрирована в эти системы, чтобы обернуть и защитить здание с помощью раствора, сравнимого с покрытием, но без обычных недостатков этого типа решения, таких как воздействие атмосферных факторов, поддержка, облицовка и отсутствие изоляционной вентиляции.

Общая энергоэффективность вентилируемых фасадов сводит к минимуму потери тепла и способствует тепловому балансу, сводя к минимуму потребность в энергии. Установка непрерывного изоляционного слоя на стене обеспечивает снижение теплопотерь и устраняет любые тепловые мосты и прерывание изоляции, связанное с балками, балками или колоннами, которые обычно присутствуют в обычных стенах.

Внешняя облицовка отводит от стены энергию и тепло, вызванное солнечным излучением, а также любым попаданием дождевой воды, что позволяет избежать прямого контакта со стеной, которая отделяет здание снаружи от внутренней части. Благодаря слоистой конструкции и, в частности, воздушному зазору и утеплению, вентилируемые фасады также имеют свойство поглощать внешние шумы, что значительно повышает звукоизоляцию.

Таким образом, установка вентилируемых фасадов Granitech дает следующие преимущества по сравнению с традиционными стеновыми решениями:

  1. Устранение энергосбережения и тепловых мостов
  2.  Защита стеновых конструкций от прямых атмосферных воздействий
  3.  Устранение поверхностного конденсата
  4.  Долговечная эффективная внешняя изоляция
  5.  Акустическая изоляция
  6.  Полость, созданная для жилищных коммуникаций и трубопроводов
  7.  Сухая установка, время и условия установки не зависят от климатических условий
  8. Простота обслуживания и возможность работы с отдельной плиткой
  9.  Устранение риска растрескивания облицовки
  10.  Механическое или химическое крепление плитки и защитная сетка, приклеенная к обратной стороне плитки
  11.  Исключительно легкая фасадная система с последующей возможностью установки на существующих зданиях для улучшения их эстетического вида и повышения энергоэффективности; самоочищение и уменьшение загрязнения окружающей среды благодаря отделке ACTIVE нет необходимости выполнять дорогостоящие работы по строительству стен.
