Как выбрать сэндвич трубу для дымохода

Надежные, долговечные и привлекательные внешне сэндвич-дымоходы из нержавеющей стали — необходимый элемент системы отопления жилых домов, бань и хозяйственных помещений с установленными в них печами.

При установке нескольких труб фиксация выполняется без использования дополнительных элементов. Прочное и надежное соединение обеспечивает отвод дыма без утечек.

Но чем двухконтурные трубы отличатся от одноконтурных? В чем их особенности и преимущества? Как монтировать сэндвич-системы и как купить все нужные комплектующие на сайте компании «Теплодар» всего одним нажатием кнопки? Ответы на все эти вопросы вы найдете ответы в статье.

Изделия производства компании «Теплодар» обеспечивают полный и качественный отвод продуктов горения и гарантируют пожаробезопасность объекта.

Содержание:

  1. Особенности конструкции сэндвич-труб
  2. Основные характеристики
  3. Область применения
  4. Достоинства сэндвич-дымоходов
  5. Как выбирать комплектующие
  6. Расчет диаметра и высоты дымоотвода
  7. Особенности сборки и установки сэндвич-трубы из нержавеющей стали
  8. Дополнительные комплектующие

Особенности конструкции сэндвич-труб

Сэндвич-труба для дымохода имеет внутренний и внешний контуры из нержавеющей стали, между которыми помещен вермикулит.

У этого материала отличные теплоизоляционные характеристики, он негорючий и долговечный. Утеплитель нужен, чтобы предохранять от перегрева и возгорания поверхности, которые соприкасаются с горячим металлом. Также он препятствует образованию конденсата за счет уменьшения разницы между температурой внутри и снаружи. Утеплитель производится из натуральных составляющих и не выделяет вредных веществ при нагреве.

Сэндвич-труба для дымохода состоит из внутреннего и внешнего контуров из нержавеющей стали. От толщины металла чаще всего зависит и стоимость изделия.

Особенности сэндвича из нержавейки, которые влияют на эксплуатацию, монтаж и обслуживание дымоотвода:

  • При сварке листов нержавейки используется современная технология, гарантирующая высокое качество и полную герметичность шва.
  • Все сегменты имеют раструбное устройство для быстрого и надежного соединения.
  • Теплоизоляция из вермикулита выдерживает температуру до 700 градусов.
  • Толщина утеплителя — от 40 до 50 мм, этого достаточно для стандартных режимов работы отопительных систем.
  • Для внешнего и внутреннего слоя используется металл повышенной прочности, долговечный и износостойкий.

Срок эксплуатации стальных утепленных дымоходов составляет от 10 до 15 лет.

Производитель «Теплодар» гарантирует герметичность конструкции и отсутствие утечек дыма при соблюдении технологии сборки, периодической чистке и профилактике системы.


Основные характеристики

Главный параметр изделия — диаметр внутреннего контура, минимальное сечение которого составляет 80 мм. Еще одним ключевым параметром считается состав наполнителя и толщина изоляционного слоя, влияющие на уровень пожарной безопасности.

Диаметр стандартной сэндвич-трубы из нержавейки — 150 мм, длина сегментов — от 500 до 1000 мм. В зависимости от высоты помещения, можно построить дымоотвод необходимой конфигурации.

Область применения

Труба сэндвич из нержавейки подходит для печь-камина, а также любых отопительных котлов и банных печей. Это могут быть твердотопливные, газовые, дизельные котлы, дровяные печи для дома и бани — любые разновидности отопительных приборов, которые требуют отвода отработанных газов из топки.

Двухконтурные трубы для печей из нержавейки, в отличие от одноконтурных без утепления, могут быть установлены как внутри здания, так и снаружи — прослойка вермикулита защищает от перепадов температуры и объемного образования конденсата.

Достоинства сэндвич-дымоходов

Система отвода дыма «Теплодар» хорошо встраивается в уже спроектированное и обустроенное помещение, показывает высокую эффективность работы и очень просто чистится.

Преимущества, которые отличают дымоход сэндвич из нержавейки:

  • высокая пожаробезопасность;
  • минимальное образование конденсата;
  • низкая температура внешнего слоя при сильном нагреве внутреннего контура;
  • гладкая поверхность металла, без неровностей и шероховатостей, исключает повышенное отложение сажи и копоти, а также образование застойных зон;
  • нержавеющая сталь не подвержена коррозии, на протяжении всего срока эксплуатации сохраняет блестящую или матовую поверхность;
  • подходят для котлов и печей любых видов;
  • простой уход: потребуется только периодически удалять сажу и конденсат (в случае его появления).

Несмотря на относительно высокую стоимость, перечисленные преимущества конструкций с утеплителем делают их популярными среди жителей частных домов, а также владельцев дач, бань, гаражей и других объектов.



Как выбирать комплектующие

В первую очередь необходимо обращать внимание на следующие особенности:

  • качество стали. Именно это определяет долговечность продукции, устойчивость к постоянному воздействию высокой температуры.
  • плотность наполнения теплоизоляционным материалом и способность выдерживать температуру нагрева в 700°C.
  • качество сварки, герметичность швов и отсутствие дефектов по всей длине соединения металла.

Нержавеющая сталь по своим техническим характеристикам существенно превосходит изделия из оцинкованного металла и обычной стали.

Продукция компании «Теплодар» выдерживает нагрев до 850°C и более, что гарантирует отличные показатели пожаробезопасности. Образование конденсата не сказывается на характеристиках металла.

Самые популярные сэндвич-трубы для дымохода из нержавейки с диаметром сечения 115х200, 120х200, 140х200 мм.

Толщина стенок нержавейки — от 0,5 до 1 мм (чем толще — тем лучше). Цены на печные сэндвич-трубы из нержавеющей стали с толщиной стенки 1 мм выше, чем на более тонкие аналоги. Но если есть финансовая возможность, лучше доплатить и надолго забыть о проблемах.

Расчет диаметра и высоты дымоотвода

Если вы решили купить печь или твердотопливный котел производства компании «Теплодар», для определения диаметра дымохода достаточно посмотреть в паспорте изделия диаметр выходного патрубка.

В корректности и безопасности системы газоотведения можно не сомневаться.

Инженеры-теплотехники компании проводили расчеты на основе следующих исходных данных:

  • Вид топлива. При сгорании одного кг угля, дров или брикетов выделяется разное количество газов, которые нужно вывести на улицу. Кроме того, учитывается расход топлива за час работы отопительного агрегата.
  • Материал дымовой трубы из нержавейки. Учитываются потери производительности системы на трение газа о металл.
  • Разница температур в помещении и на улице. Они нужны для определения плотности дымовых газов.
  • Скорость потока дымовых газов. Ее принимают равной 1,5 – 2,5 м/с.

Если вам досталась «в наследство» печь неизвестного производителя без паспорта, сделать расчеты можно по таблице:

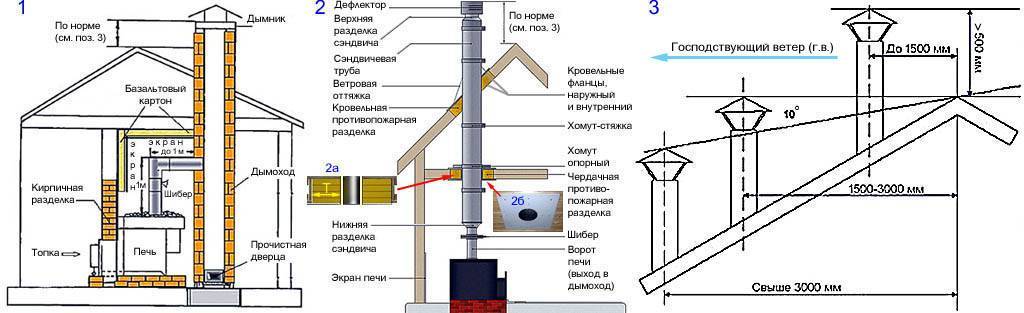

Определить высоту печной сэндвич-трубы из нержавейки также можно без громоздких формул. Минимальное значение, на которое следует ориентироваться, составляет 5 метров. Для большинства одноэтажных домов этого будет достаточно.

Высота считается как расстояние от колосниковой решетки до выхода (без учета зонтика или дефлектора). При этом учитываются только вертикальные сегменты — повороты, обходы и другие горизонтальные участки в расчет не берутся.


В двух — и трехэтажных домах длина окажется больше 5 метров. Ее определяют с учетом конструктивных особенностей кровли и расположения других объектов. Важно, чтобы выход не попадал в зону ветрового подпора.

Если дом имеет плоскую кровлю, то дымовые сэндвич-трубы из нержавеющей стали должны возвышаться над ней не менее, чем на 0,5 м. На скатной кровле играет роль расстояние до конька. Для определения высоты вы можете воспользоваться схемой, приведенной на изображении выше.

Чтобы облегчить себе процесс подбора комплектующих, можно воспользоваться онлайн-калькулятором.

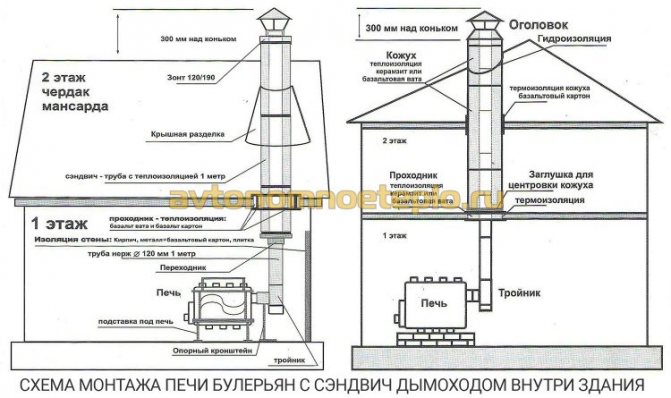

Особенности сборки и установки сэндвич-трубы из нержавеющей стали


До начала сборки необходимо рассчитать количество элементов и определить планируемые места их соединений. При этом важно помнить, что в точках прохождения через крышу, потолок, а также любые другие конструкции стыковать между собой элементы нельзя.

Все стыки герметизируют, чтобы исключить поступление кислорода в систему, а значит, исключить возгорание в ней. В противном случае срок эксплуатации изделий существенно уменьшится.

Обязательные требования к монтажу:

  • Длина каждого горизонтального участка должна быть не более 1 метра. Это ограничение необходимо, чтобы отводить продукты горения, а также уменьшить объем сажи и снизить риск появления засоров.
  • Дымоходные трубы из нержавейки крепят к стене при помощи кронштейнов. Каждый крепежный элемент устанавливается не реже, чем через 1,5 метра.
  • Сэндвич не должен быть стартовым элементом. Дымоход из нержавейки для печи с утеплителем подключается через одноконтурный переходник.
  • В отдельных случаях допускается соединение специальными хомутами из нержавеющей стали.
  • Расстояние между потолочным перекрытием и трубой должно быть не меньше 130 мм. Если в доме деревянные стены, допустимое расстояние до них — от 380 мм.
  • Модульную конструкцию проверяют на герметичность до начала постоянной эксплуатации. Все потенциально проблемные зоны закрывают специальными составами.

Монтаж системы дымоотведения «Теплодар» имеет ряд преимуществ:

  • длина каждого элемента не превышает 1 метр, что облегчает транспортировку;
  • простота монтажа: не нужно покупать специальный инструмент и привлекать специалистов;
  • сборка не вызывает сложностей, благодаря большому выбору дополнительных элементов;
  • для установки не требуется специального основания;
  • каждая труба для печки из нержавейки и система в целом весят не много;
  • при необходимости отдельные элементы системы можно заменить.

Дополнительные комплектующие

Дополнительно можно приобрести:

  • защитные зонты от попадания осадков;
  • колена для соединения поворотов;
  • тройники для крепления к отопительному прибору с задним патрубком, а также для облегчения удаления конденсата и сажи;
  • шиберы для регулирования тяги;
  • универсальные разделки и др.

Как купить комплектующие для дымохода на сайте компании «Теплодар»

Быстро заказать все необходимое можно с помощью онлайн-калькулятора. Сервис позволяет сначала рассчитать все необходимые элементы, а затем одним нажатием кнопки отправить в корзину все комплектующие. Это поможет не тратить время на изучение каталога. Также можно купить и отдельные детали.

Покупка сэндвич-труб для дымохода производства компании «Теплодар» — это возможность собрать надежную и эффективную систему отведения топочных газов для любого здания.

ТОП-10 ошибок при выборе дымохода для печи или котла

Удачно выбрать хорошую печь для дома или бани — это, поверьте, только полдела. Если при этом допустить ошибки при выборе дымохода, то даже самая идеальная печь не будет работать так, как надо. Естественно, речь идет не о примитивных буржуйках, а о чем-то посовременнее. В этой статье мы поговорим о десяти наиболее распространенных ошибках, которые допускают при выборе печного дымохода.

Ошибка №1. Покупать одноконтурную, а не сэндвич-трубу

Многие рассуждают примерно так: “Зачем мне этот “сэндвич”? Засыплю побольше керамзита в потолок и будет неплохая изоляция”. Но ключевое заблуждение тут в том, что сэндвич-труба ставится не для термоизоляции. Хотя, с точки зрения пожаробезопасности, “сэндвичам” нет равных, но это скорее их косвенное преимущество, чем основная задача.

Основное же предназначение “сэндвичей” заключается в препятствии образования конденсата внутри трубы. Если коротко и по сути, то дымовые газы, выходя из печи, имеют определенную температуру. Поднимаясь по трубе, газы остывают и могут достичь точки росы, при которой дым снова начинает превращаться в воду. А вперемешку с продуктами горения — это пахучий и легковозгораемый креозот. Обратите внимание на слово “легковозгораемый”! И чтобы такой неприятности не произошло и ваши строительные труды не вылетели “в трубу”, стоит использовать сэндвич-трубу :). В данном случае сэндвич-труба работает по схеме термоса, сохраняя температуру дымовых газов и не допуская образования конденсата. Поэтому подумайте дважды, прежде чем отказываться от сэндвич-трубы в пользу одноконтурной.

Рис 1. Вот так легко может зарасти сажей одноконтурный дымоход

Ошибка №2. Неправильный выбор стали

Дымоходы изготавливают из разных марок стали: AISI 430, 439, 444, 304, 316, 321 и др. Каждая марка отличается по составу и, соответственно, свойствам. При этом мало кто из владельцев частных домов является специалистом в области свойств металла. Тем не менее при выборе дымохода следует обратить внимание на два параметра — температуростойкость и кислотостойкость стали.

К сожалению, часто покупку дымохода делают без привязки к этим двум показателям. В итоге получают следующие неприятности: или труба быстро прогорает, или ее “съедает” конденсат, а точнее его составляющие.

Чтобы правильно выбрать марку стали, нужно отталкиваться от самой печи, а точнее — от средней температуры уходящих дымовых газов.

  • печь для бани — 500-550°С
  • печь-камин — 300-350°С
  • камин — 300-350°С
  • твердотопливный котел — 150-200°С

Думаем, что вы уже поняли, что чем выше такая температура, тем сталь должна быть более жаростойкой. Например, это сталь AISI 430, 439, 441, 316. Если же температура низкая, то нужно брать более кислотостойкую сталь, так как вероятность образования конденсата выше (как раз для того, чтобы трубу просто “не разъело”). Это сталь AISI 304, 321.

Рекомендуем прочитать нашу статью «Как купить сэндвич-дымоход из нержавейки и не ошибиться?»

Ошибка №3. Неправильный выбор утеплителя

Помимо того, что дымоходы отличаются маркой стали, они еще отличаются утеплителем в сэндвич-трубе. Это может быть вата, которая выдерживает 400°С, или насыпной утеплитель, выдерживающий 1200°С.

И может получиться, что вы установите дымоход с низкой температуростойкостью на дровяную печь с высокой температурой дымовых газов. Например, банную печь. В итоге, вата быстро спечется, и ваш дымоход выйдет из строя.

Ранее мы проводили испытание различных утеплителей, используемых в сэндвичах. Рекомендуем вам его посмотреть.

Ошибка №4. Кустарная технология производства

Дымоход можно купить не только в специализированном печном магазине, но и у дяди Коли в гараже. Причем, дешевле. Но сможет ли он обеспечить качество?

Существует четыре технологии производства дымоходов:

  • лазерная сварка
  • TIG-сварка
  • точечная сварка
  • простая сцепка

Минус двух крайних технологий в том, что во время эксплуатации дымохода сталь просто может разойтись. К сожалению, при кустарном производстве чаще всего используют именно эти две технологии.

Ошибка №5. Делать дымоход высотой менее 5-ти метров

Такая цифра не чья-то выдумка, а норма, прописанная в своде правил СП 7.13130.2013 «Отопление, вентиляция и кондиционированние. Требования пожарной безопасности», пункт 5.10.

Если же сделать дымоход ниже, то вы можете испытывать проблемы с тягой. Печь просто будет дымить.

Кстати, если вы испытываете проблемы с тем, что печь поддымливает, рекомендуем прочитать нашу статью «9 причин почему дымит печь. И что делать».

Ошибка №6. Делать дымоход изогнутым, а не прямым

При установке печи в готовый дом, часто дымоход может попасть в потолочную балку или кровельную стропилу. Для их обхода используют отводы.

Рис 2. Дымоход с отводами для смещения трубы

Но отводы — это уязвимые места. При горячих дымовых газах температура на них увеличивается. А при низких — уменьшается. В итоге дымоход сильнее нагружается и быстрее выходит из строя.

Ошибка №7. Не обращать внимание на попадание стыков трубы в перекрытия

Современные дымоходы являются модульными конструкциями. Другими словами, они собираются из нескольких элементов по принципу “Лего”. Так вот, любой стык — это слабое место, а в случае с трубами — это еще и термоуязвимое место. Температура на стыках всегда будет выше, чем на каком-то другом элементе трубы. Поэтому вы уж постарайтесь сделать так, чтобы стыки не попадали в потолочные и кровельные перекрытия.

Артеменко Вячеслав
Заведующий магазином на ул. Коллонтай, 18

Вопрос со стыками нужно решать на этапе покупки дымохода. Чтобы это предусмотреть, мы бесплатно делаем чертеж печи с трубой с соблюдением всех пропорций. Для этого вам требуется предоставить правильные высоты дыма, после чего нам не составит труда точно и быстро решить вопрос со стыками.

Более того, наш чертеж позволит подсчитать объем необходимой изоляции на стены. Повторим, что данная услуга совершенно бесплатна, так что обращайтесь в любой из наших 30+ магазинов или звоните 8 (812) 605-85-05.

Рис 3. Вот такой чертеж позволяет безошибочно рассчитать высоту дымохода и необходимый объем изоляции

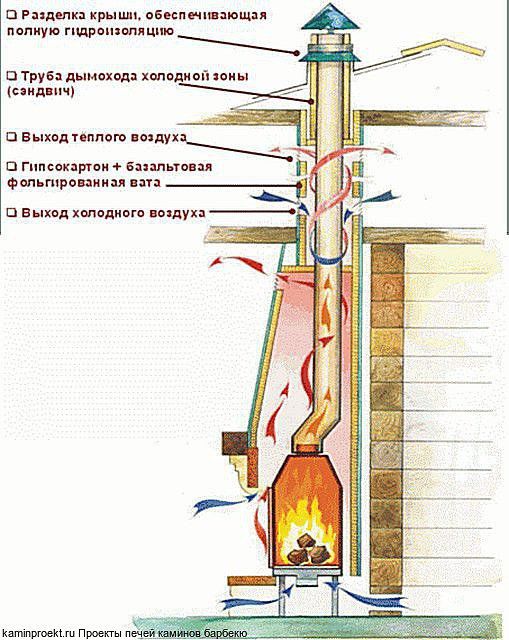

Ошибка №8. Не предусмотреть изоляцию в перекрытиях

Вновь возвращаемся к сэндвич-трубе. Многие ошибочно полагают, что раз купили сэндвич, то вопрос с изоляцией отпал. Это не так. “Сэндвичи” тоже греются, температура снаружи может быть выше 100°С. Поэтому отказ от изоляции вокруг трубы будет ошибкой.

Если это не учесть, то дымоход может почти вплотную пройти от деревянной балки или кровельной лаги. А это верный пожар!

Ошибка №9. Ставить после сэндвича на крыше “голую” трубу

Опять же, думая что “сэндвичи” нужны только для термоизоляции, некоторые решают сэкономить и устанавливают на выходе из крыши обычную одноконтурную трубу.

Рис 4. Голая труба на крыше после сэндвича

В этом случае получается следующая картинка — двигаясь по “голой” трубе, дымовые газы остывают быстрее. Далее, как вы поняли, возникает уже знакомая нам точка росы, обильный конденсат, быстрое засаживание дымохода и, вуаля, — пожар. Поэтому не нужно экономить на своей безопасности, а тем более рисковать жизнями близких.

Ошибка №10. Не чистить дымоход

За дымоходом, как и за любым другим техническим устройством, требуется уход. Такой уход заключается в регулярной чистке.

Если чисткой дымохода своевременно не заниматься, то рано или поздно труба зарастет сажей, что не только будет снижать тягу, но и станет возможным источником пожара. Горящая сажа может давать температуру более 1000°С. На этом видео мы наглядно показали, как это может выглядеть.

Процесс чистки дымохода — это тема отдельного рассказа. Поэтому, как часто нужно чистить дымоход, и как правильно это делать, читайте в этой статье.

И напоследок…

Мы перечислили только десять частых ошибок при выборе дымохода, но, поверьте, таких промахов гораздо больше. И это не вина человека, ведь вы не являетесь экспертами в данном вопросе. Это уже задача наших специалистов подсказать, предусмотреть и предупредить ошибочные решения. Гарантируем, что сотрудники наших магазинов знают свое дело на “5” баллов. Обращайтесь — 8 (812) 605-85-05!

«Народный камин» — крупнейшая розничная сеть в России:

  • право на возврат товара в течение 60 дней, если вы в чем-то ошиблись;
  • монтаж с гарантией по договору до 5 лет;
  • 30+ специализированных магазинов по продаже печей;
  • более 3000 печей на складе в Северо-Западном федеральном округе
  • в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Если возникнут вопросы, то звоните — 8 (812) 605-85-05

Всегда поможем!

Руководство по установке трубопроводов из ХПВХ в холодную погоду

Все материалы трубопроводов становятся более хрупкими при низких температурах. Из-за этого нас часто спрашивают: «При какой абсолютной минимальной температуре можно устанавливать ХПВХ?»

Краткий ответ: для Corzan ® CPVC не известна абсолютная минимальная температура укладки. Один производитель промышленного корзана из ХПВХ, IPEX, подтверждает, что высокопрочные соединения были созданы при температурах до –15°F (–26°C). Oatey и Weld-On, два ведущих производителя цемента на растворителях, уверяют в том же.

Независимо от абсолютного минимума, все низкотемпературные установки — ниже 40°F (4°C) — требуют повышенного внимания к деталям для создания надежной системы трубопроводов.



Как спроектировать систему трубопроводов для холодной погоды

При проектировании системы трубопроводов архитекторы должны правильно учитывать тепловое расширение и сжатие. Наиболее важным фактором, который следует учитывать, является перепад температур, то есть разница между максимальной и минимальной температурами, которым система трубопроводов будет подвергаться в течение срока службы.

Если труба прокладывается в холодную погоду, какой максимальной температуре подвергается труба, включая внутреннюю и внешнюю температуру?

Изменение температуры — это лишь один из четырех конструктивных факторов, которые необходимо учитывать при проектировании расширительных контуров трубопроводной системы. Узнайте о каждом из четырех конструктивных факторов теплового расширения и сжатия, а также о способах учета расширения и сжатия.

Или воспользуйтесь бесплатным Калькулятором расширения Corzan из ХПВХ, который поможет спроектировать трубопроводные системы из ХПВХ на основе конкретных ключевых факторов вашей системы.



Резка и перемещение при низких температурах

Когда температура близка к нулю или ниже нуля, соблюдайте дополнительные меры предосторожности при резке и перемещении трубы.



Обращение с трубой в холодную погоду

Во избежание повреждений при транспортировке, хранении или установке труб Corzan следует соблюдать осторожность. Не роняйте и не тяните трубу или фитинги.

Тщательно осмотрите материал на наличие трещин, выбоин или других признаков повреждения. Особое внимание следует уделить внутренней поверхности детали, так как неправильное обращение может привести к повреждению, проявляющемуся только на внутренней поверхности.



Резка трубы в холодную погоду

Наилучшие результаты достигаются при использовании дисковых пил с мелкими зубьями (от 16 до 18 зубьев на дюйм) с небольшим смещением или без него (макс. 0,025 дюйма). Также можно использовать дисковый резак. Ножницы с храповым механизмом не рекомендуется использовать в холодных условиях, поскольку они сжимают трубу, увеличивая риск растрескивания трубы.

После резки проверьте конец на наличие новых трещин. Если они есть, перережьте трубу на два дюйма дальше видимого конца трещины. После того, как труба осмотрена и на ней нет трещин, переходите к соединению.



Соединение ХПВХ в холодную погоду: Цемент на растворителе

Цемент на растворителе является рекомендуемым методом соединения для многих промышленных систем и применений ХПВХ. Комбинация растворителей и смол в цементе связывает молекулы трубы и фитинга вместе, создавая надежное соединение, которое поддерживает характеристики материала трубы.

В холодную погоду необходимо соблюдать определенные меры предосторожности, чтобы обеспечить максимальную эффективность шва на основе растворителя.



Нанесение грунтовки

В холодную погоду трубы и фитинги более устойчивы к проникновению растворителей. Это означает, что растворители проникают и размягчают поверхности труб и фитингов медленнее, чем в теплую погоду. Возможно, потребуется использовать агрессивную грунтовку для достаточного предварительного смягчения поверхностей.



Время отверждения цемента с растворителем

Кроме того, низкие температуры требуют дополнительного времени для отверждения шва. Во время отверждения растворитель испаряется или испаряется. После полного отверждения сплавленный шов приобретет те же характеристики, что и сплошной кусок материала.

Ниже приведено общее руководство по времени отверждения растворяющего цемента, но вы должны следовать конкретным срокам отверждения, указанным на этикетке производителя растворяющего клея.





Слабые соединения могут возникнуть, если система испытана под давлением или введена в эксплуатацию до того, как соединение полностью затвердеет, вызывая проблемы в системе, в частности утечки.



Другие советы по сварке растворителем

Другие ключевые советы, которым следует следовать при сварке растворителем в холодную погоду, от производителя клея на растворителе, Weld-On:

  • Соберите максимально возможную часть системы в кондиционируемом помещении.
  • Храните цементы и грунтовки в более теплом месте, чтобы они оставались жидкими.
  • Уделите особое внимание удалению влаги с концов трубы.
  • Используйте самую агрессивную грунтовку перед нанесением цемента.
  • Энергично встряхните или перемешайте цемент перед использованием.



Вам предстоит установка ХПВХ в холодную погоду?

Если у вас есть вопросы по конструкции или установке системы для холодных погодных условий, подробности будут как никогда важны для обеспечения надежности системы. Поговорите с нашими экспертами по продуктам и инженерам. Они готовы и готовы ответить на любые ваши вопросы.





Рабочие жидкости для тепловых труб | Технология тепловых труб

Выбор рабочей жидкости для тепловых труб

Испарение и конденсация рабочей жидкости обеспечивают тепловым трубам их высокую эффективную теплопроводность, которая может достигать 100 000 Вт/м·К. жидкость испаряется в испарителе, а затем конденсируется в конденсаторе, таким образом передавая тепло.

Первым шагом при выборе рабочей жидкости для тепловых труб и материала оболочки/фитиля является определение диапазона рабочих температур. Чтобы тепловая трубка работала, она должна находиться в условиях насыщения, когда тепловая трубка содержит как жидкость, так и пар. Практический диапазон рабочих температур медно-водяной тепловой трубки составляет примерно от 25° до 150°C.

Узнайте больше о теоретических и практических диапазонах температур для тепловых труб ниже.

Оболочка тепловых трубок и пары жидкостей

  • Медная оболочка с водой в качестве рабочей жидкости, обычно используемая для охлаждения электроники
  • Медные или стальные оболочки с хладагентом R134a обычно используются для рекуперации энергии
  • Алюминиевая оболочка с аммиаком в качестве рабочей жидкости, обычная для термоконтроля космического корабля
  • Суперсплавы: щелочные металлы (цезий, калий, натрий) для высокотемпературных тепловых трубок

Как указано в разделе «Совместимые жидкости и материалы», существует большое количество других совместимых пар оболочка/жидкость, которые используются в других температурных диапазонах или когда необходимо учитывать дополнительные факторы. Например, медь/метанол часто используется для охлаждения электроники, когда тепловая трубка должна работать при температуре около 0°C или ниже, при которой вода замерзает. Выбор жидкости в заданном температурном диапазоне ранжируется по номеру качества.

Часто задаваемые вопросы по выбору жидкости для тепловых труб

Почему вода является наиболее часто используемой жидкостью для тепловых трубок, а аммиак используется для терморегулирования космического корабля?

Причина, по которой вода и аммиак являются обычными рабочими жидкостями, заключается в том, что они являются лучшими рабочими жидкостями для тепловых труб для своих соответствующих температурных диапазонов, определяемых путем сравнения числа достоинств.

При какой температуре работают тепловые трубы?

Рабочие жидкости теоретически работают от тройной точки до критической точки.

Тепловые трубы являются двухфазными теплообменными устройствами, поэтому для работы тепловой трубы необходима насыщенная рабочая жидкость, то есть в тепловой трубе будет и жидкость, и пар. Скрытая теплота рабочего тела передается путем испарения жидкости в испарителе и конденсации пара обратно в жидкость в конденсаторе. Теоретически тепловая трубка будет работать при температуре чуть выше тройной точки (уникальные температура и давление, при которых рабочая жидкость может находиться в жидкой, парообразной и твердой форме) и чуть ниже критической точки (пара и жидкость имеют одинаковые характеристики). Как обсуждается ниже, существуют и другие ограничения, которые сужают практический диапазон температур.

Тройная точка и критическая точка для ряда распространенных рабочих жидкостей для тепловых труб показаны слева и в таблице ниже. Есть несколько замечаний:

  • В температурном диапазоне криогенных тепловых трубок (ниже примерно 100 К) имеются пробелы, где в настоящее время отсутствует известное рабочее тело.
  • Существует много потенциальных рабочих жидкостей при заданной температуре, для температур выше 200 K. Обычно выбирается жидкость с наивысшим числом достоинств, где допустима совместимая оболочка с тепловыми трубками. Например, хотя аммиак является более рабочей жидкостью, чем метанол, метанол следует выбирать при использовании медного фитиля и оболочки.
    • Число достоинств и совместимость материалов не являются единственным фактором, т. е. для больших геотермальных термосифонов может быть выбрана жидкость с низким потенциалом глобального потепления.

Отдельные рабочие жидкости для тепловых труб, тройная точка и критическая точка
(Точка замерзания используется для галогенидов, цезия и лития, поскольку тройная точка недоступна.)

*Прокрутите вправо для просмотра таблицы

Жидкость

Тройная температура, K

Критическая точка, K

Температура тройной точки, °C

Критическая точка, °С

Гелий

–

5,20

–

-268,0

Водород

13,95

33,15

-259,2

-240,0

Неон

24,56

44,49

-248,6

-228,7

Кислород

54,33

154,58

-218,8

-118,6

Азот

63. 14

126,19

-210,0

-147,0

Пропилен

87,8

365,57

-185,4

92,4

Этан

91

305,33

-182,2

32,2

Пентан

143,46

469,7

-129,7

196,6

Р134а

169,85

374,1

-103,3

101. 0

Метанол

175,5

512,6

-97,7

239,5

Толуол

178,15

591,75

-95,0

318,6

Ацетон

178,5

508. 1

-94,7

235,0

Аммиак

194,95

405,4

-78,2

132,3

Углекислый газ

216,58

304.1

-56,6

31,0

SnCl 4

240,15

591,85

-33,0

318,7

TiCl 4

243

638

-30,2

364,9

Вода

273,16

647. 10

0,0

373,9

Цезий

301,6

2045

28,5

1771,9

Нафталин

353,5

748,4

80,4

475,3

Калий

336,35

2239

63,2

1965. 9

фунтов стерлингов 3

370,15

763

97,0

489,9

Натрий

370,98

2507

97,8

2233,9

Литий

453,64

3503

180,5

3229,9

Каковы практические пределы температуры рабочих жидкостей?

Этот расчет показывает, что пик производительности тепловой трубы обычно приходится на середину температурного диапазона между тройной точкой и критической точкой.

На практике диапазон жидкости меньше, чем теоретическая работа от Тройной точки до Критической точки, поскольку мощность, которую может нести тепловая трубка, резко падает вблизи точки замерзания и критической температуры.

Например, водяная тепловая трубка будет передавать некоторую мощность между тройной точкой воды (0,01°C) и критической точкой (373,9°C). Расчеты максимальной мощности для типичной водяной тепловой трубы показаны справа. Пиковая мощность возникает при температуре около 150°C и падает при более низких и более высоких температурах.

Каковы практические пределы температуры рабочих жидкостей?

Этот расчет показывает, что пик производительности тепловой трубы обычно приходится на середину температурного диапазона между тройной точкой и критической точкой.

На практике диапазон жидкости меньше, чем теоретическая работа от Тройной точки до Критической точки, поскольку мощность, которую может нести тепловая трубка, резко падает вблизи точки замерзания и критической температуры.

Например, водяная тепловая трубка будет передавать некоторую мощность между тройной точкой воды (0,01°C) и критической точкой (373,9°C). Расчеты максимальной мощности для типичной водяной тепловой трубы показаны справа. Пиковая мощность возникает при температуре около 150°C и падает при более низких и более высоких температурах.

Каковы пределы практической рабочей температуры для водяных тепловых трубок?

Средний практический диапазон рабочих температур водяных тепловых труб составляет 25-150°С (при среднем верхнем пределе 300°С с оболочкой из титана или монеля).

  • Давление насыщенного водяного пара в зависимости от температуры

    Практически, большинство водяных тепловых труб рассчитаны на работу при температуре выше ~25°C). При более низких температурах давление пара уменьшается, а также плотность пара, поэтому скорость пара при заданной мощности увеличивается. При температурах ниже примерно 25 °C вязкостные и звуковые пределы становятся важными, ограничивая мощность тепловой трубы.

  • Практический верхний температурный предел для медно-водяных тепловых труб составляет примерно 150°C и определяется максимально допустимыми напряжениями в медной оболочке; см. рис. 6.  При 150 °C давление насыщенного водяного пара составляет 69 фунтов на квадратный дюйм (477 кПа). Так как медь относительно мягкая, требуемый диаметр при толщине стенки выше 150°С становится нецелесообразным.

Оболочки из титана или монеля увеличивают максимальный диапазон рабочих температур для воды до 300°C. В этом случае верхний температурный предел задается свойствами жидкости. Как и в случае любой насыщенной жидкости, свойства насыщенного пара и жидкости становятся все более и более похожими по мере приближения к критической точке. Хорошая рабочая жидкость для тепловых трубок имеет большую скрытую теплоту и большое поверхностное натяжение. Как показано на рисунках ниже, и скрытая теплота, и поверхностное натяжение приближаются к нулю вблизи критической точки (373,9°С).

Поверхностное натяжение воды как функция температуры

Скрытая теплота воды как функция температуры



Практические пределы температуры

более подробно обсуждаются в разделе «Совместимые жидкости и материалы», где в «Таблице совместимости рабочей жидкости и оболочки» перечислены практические пределы температуры. Обратите внимание, что верхний диапазон температур для некоторых из этих жидкостей определяется тем фактом, что более качественная жидкость может использоваться при более высоких температурах.

Почетный номер тепловой трубы

Что такое показатель качества и как он используется при выборе рабочей жидкости для обычных тепловых труб?

Жидкости для тепловых труб оцениваются по формуле Merit Number:

где
ρ l                     Плотность жидкости
σ                     Поверхностное натяжение
λ                      Скрытая теплота
µ л                      Вязкость жидкости

Высокая плотность жидкости и высокая скрытая теплота уменьшают расход жидкости, необходимый для передачи заданной мощности, а высокое поверхностное натяжение увеличивает производительность насоса. Низкая вязкость жидкости снижает падение давления жидкости при заданной мощности. Число заслуг получено ниже.

Рис. 1. Показатель качества широко используемых рабочих жидкостей для тепловых труб.

Показатель качества в зависимости от температуры показан на рис. 1 для ряда типичных рабочих жидкостей для тепловых трубок. Из рисунка очень ясно, почему в качестве рабочей жидкости для тепловых труб по возможности выбирают воду. Его число достоинств примерно в 10 раз выше, чем у всех остальных, кроме жидких металлов, а это означает, что он будет нести в десять раз больше энергии (в соответствующем температурном диапазоне), чем другие рабочие жидкости.

Аммиак выбран для тепловых труб космических кораблей, так как он имеет самое высокое число Мерит (примерно в 3 раза меньше, чем вода) в их типичном диапазоне рабочих температур. Метанол, как правило, является предпочтительной рабочей жидкостью, когда аммиак и вода не подходят, поскольку он имеет третье по величине число добротности при условиях окружающей среды.

Как получить показатель качества для теплоносителей с тепловыми трубками?

Количество энергии, которую может нести тепловая трубка, определяется наименьшим пределом тепловой трубки при заданной температуре. Для данной тепловой трубы показатель Merit оценивает максимальную мощность тепловой трубы, когда тепловая труба ограничена капиллярами. (Капиллярный предел обычно контролирует мощность в среднем диапазоне, в то время как другие пределы контролируют более высокие и низкие температуры).

Капиллярный предел достигается, когда сумма перепадов давления жидкости, пара и силы тяжести равна способности капиллярного насоса:

В числе Мерита пренебрегают перепадами давления пара и гравитационного давления и предполагается, что способность капиллярной откачки равна перепаду давления жидкости. Уравнение для перепада давления жидкости в тепловой трубе:

, где
Δp L Падение давления жидкости, предполагаемое равным возможности насосной насос
L Эффективная Эффективная длина
K Wick Проницаемость Wick
A Wick
A Прочени.
РубрикаРазное
