Теплэко – нет гарантии качества
Обогреватели Теплэко – альтернатива Теплопитбел. Но это тот самый случай, когда копия существенно уступает оригиналу по всем параметрам. Это относится и к уровню качества, который не соответствует ожиданиям.
О гарантии
У Теплэко достаточно странная политика относительно гарантийных обязательств. Они как бы есть, но когда дело доходит до конкретного случая, находится причина отказать в замене. Очень хитрая попытка сэкономить средства.
Если у вас что-то сломалось при эксплуатации, то нужно еще определить, подпадает ли это под гарантию. Например, большие трещины на панели в нее не входят. Таким образом производитель заявляет, что повреждение поверхности – нормально для их изделия. Отношение к потребителю видно сразу.
Довольно хитрые условия и относительно установки. Процедурой должна заниматься компания, которая получила сертификат. То есть, вы не сможете самостоятельно выполнить монтаж нескольких креплений и подключить оборудование в сети. Если вы имеете минимальные навыки, то процесс занимает всего несколько минут. Непонятно, зачем для этого привлекать профессионалов.

С панелью должен работать только специалист с третьим уровнем допуска. Если сотрудник не имел соответствующей квалификации или вы самостоятельно поставили прибор – о гарантии можно забыть. Крайне хитрый способ в нужный момент отказаться ото всех обязательств.
Можно смело сказать, что для установки обогревателя данного типа не нужно специальных профессиональных знаний! Достаточно иметь только набор инструментов, минимальный опыт и прочитать инструкцию. Зачем доплачивать специалисту за такую простую работу?
Если вы покупаете обогреватель по акцияс, а они действуют в компании практически весь год, то дальнейшее предоставление гарантии тоже осложнено. Все сделано для того, чтобы обмануть потребителя и исключить замену. Причем, в техпаспорте и в условиях все прописано. Учитывая, что мало кто читает дополнительные документы и сноски, обмануть человека на гарантии недобросовестной компании не представляет проблем.
Зачем же покупать дорогое и не самое качественное оборудование, когда существует оригинальная продукция? Теплопитбел не только выпускает надежные обогреватели, но и предоставляет полноценную гарантию. Вы сможете не опасаться проблем и получить лучшее изделие за свои деньги. Выбирайте товары с умом, чтобы не возникло проблем в дальнейшем.

2 от 2 люди считает этот отзыв полезным


Теплэко отзывы, Санкт-Петербург, ул. Железноводская, 13

Строительный магазин Теплэко на Железноводской отзывы

35

Юрий

29 января 2022 в 11:46

Если надо вам теплэко, вам сюда. Всё необходимое для монтажа есть в наличии. Объяснили всё доходчиво, грамотные специалисты. Меня всё устроило.

Алиса

28 января 2022 в 8:13

Маленький магазинчик, 2 км от станции Василеостровская. Мне нужна была кедровая бочка. Продавец был любезен, ответил на все вопросы.

Артем

11 января 2022 в 23:11

Может этот обогреватель и работает, но вилку собирать надо самому, качество вилки ужасное, самая дешёвая из возможных, вы там совсем охерели? В магазине работу обогревателя не проверить из за этого, персонал аморфный

Евгений

31 декабря 2021 в 18:28

Купили в магазине у них обогреватель с шунгитом, ладно с вилкой всё понятно, это не проблема, но когда повесили на стену, при случайном прикосновении ударило током при чем серьезно, хорошо взрослый был, а когда ребенок, это может не хорошо окончиться всё. Уважаемые производители! Вопрос для Вассермана в том числе: почему вы продаёте обычные бытовые обогреватели в открытом виде, кот. Могут повлечь смертельные последствия? Вы обязаны их комплектовать защитными кожухами, а не продавать их как доп аксессуар, и большими буквами прописывать на сайте, что при соприкосновении с обогревателем возможен удар электрическим ТОКОМ! Думаю прокуратуре есть над чем поработать!

Сергей

15 декабря 2021 в 14:51

Хороший обогреватель! Логистика ни к черту. На сайте обещают доставку по СПБ в течение суток. По факту: несколько дней, «в связи с повышенным сезонным спросом». Зима в Петербург приходит НЕОЖИДАННО? Заранее подготовиться к холодному сезону никак нельзя? Да, внешний вид. Он никуда не годится! Кустарщина. Знал бы — купил у конкурентов. Без декоративной решётки не использовать! Стыдобище

Женя

09 декабря 2021 в 5:33

При покупке готового изделия (обогреватель), неожиданно получаешь набор юного техника. Вилка отдельно. Регулятор нагрева тоже надо пристраивать. Общение с продавцом так же не из положительных. На просьбу что посоветуете- что хотите то и берите.

квартиры

21 декабря 2020 в 15:01

Хорошее расположение, есть парковочные места. Удобный сервис, быстрое обслуживание. Производил замену неработающей панели. Процесс занял 2 минуты. Сделали отметку в гарантийном талоне, забрали старую, выдали новую. Всё доьроделательно и быстро.

Алексей

11 декабря 2020 в 5:29

Быстро обслужили, все есть в наличии, о качестве обогревателей пока сказать не могу, не установил еще. Но в общем все хорошо.

Юлия

05 декабря 2020 в 20:30

Были там в 10 утра. Очередь человек 12. Продавец один, обогреватели берут как горячие пирожки. За оплату картой берут комиссию 3%.

Антон

11 июня 2020 в 12:32

Переключатель у обогревателя сломался после года эксплуатации и нечастого использования, и оказался неремонтопригодным. Поверхность обогревателя без покрытия, сильно пачкается, пятна стираются только механическим способом. Тяжелый и хрупкий, на вид не эстетичный. Греет приятно!

Светлана

16 апреля 2020 в 5:18

Продавец как автомат), протараторил и все. Нет позитива и радушия. Сам обогреватель при дотрагивании бьёт током. Так что не безопасен!

Виталик

10 марта 2020 в 1:21

Были в магазина 25.01.20, продавец просто не о чем, ощущение что ему вообще ни чего не надо, всю информацию вытаскивать клещами надо, потерянный какой то. Презентации ноль. Диалога не получилось, не знает комплектацию обогревателей, что очень удивило. Лично от себя к компании, совет, если шнур черный, черного обогревателя, то комплектуйте такой же вилкой а не белой. И смените продавца пожалуйста, очень отталкивает, посещали мысли не покупать данную продукцию.

Алексей

08 марта 2020 в 14:15

Доехал быстро с приморского района, с парковкой проблем нету, менеджер не хамоватый. Вообщем все гуд. Главное чтобы батарея себя хорошо показала

Вероника

22 февраля 2020 в 5:47

Обогреватели по функционалу, высший класс. Качество исполнения на 2. Все криво косо, с заплатками из композита. Черный красится жутко. Выбирали пол часа самый аккуратный. Штук 20 перебрали. Увы. Обслуживание 0. Хуже не видели. Только, что в лицо не плевали.

Ольга

15 февраля 2020 в 5:42

Покупала здесь обогреватель отапливать балкон. Меня подробно проконсультировали. В частности порекомендовали докупить терморегулятор и напольную подставку, чтобы не вешать обогреватель на стену (отделана пластиком). Греет отлично, с терморегулятором всегда поддерживается температура 23С, какая бы погода ни была за окном.

Алекс

03 февраля 2020 в 2:55

Вроде и правда 400 ват, но кислород не выжигает точно. Буду думать о замене всех батарей на кварц

Сергей

21 января 2020 в 18:57

Здесь большой выбор товара по цене производителя. Мне подобрали оборудование для отопления гаража, хорошо, что консультант профи, т. к. Сам не особо в этой теме разбираюсь. Все работает, в гараже тепло, расход электричества вырос незначительно.

Елена

30 декабря 2019 в 15:42

Пока оценю в 3 звезды, потому, что не проверила на теплоту, вот в эти выходные, проверю! Муж не доволен, говорит плохо греет, возможно он прав! Напишу позже

Николай

06 ноября 2019 в 10:02

Хорошие обогреватели, качество на четвёрку, сервиса можно сказать нет (приём по гарантии один день в неделю с 10 до 14

Иван

18 октября 2019 в 23:21

Огромная очередь. А сотрудники выйдут из подсобки, посмотрят и уходят. Обслуживание на нуле!

Обогреватели обалденные! Сами не первый раз покупаем и другим советуем!

Водонагреватель бьёт током


Бывает так, что использование абсолютно исправного на первый взгляд водонагревателя сопровождается лёгкими разрядами электрического тока. Следует отметить, что эксплуатация такого ЭВН категорически запрещена — это опасно для жизни.
Причины утечки тока могут быть разными:
  • разрушилась изоляция нагревательного элемента
  • Данная причина утечки заключается в том, что оболочка тэна, а также периглаз (предотвращающий соприкосновение спирали с оболочкой тэна) разрушились, в результате чего спираль состоящая из нихрома и находящаяся под напряжением начала взаимодействовать с водой, а вода очень хороший проводник тока, поэтому используя воду можно ощущать лёгкие пощипования током. В данном случае для устранеия утечки тока следует заменить нагревательный элемент на новый, это можно выполнить самому или обратиться в один из сервисных центров.
  • имеется касание оголённого провода на корпус ЭВН
  • Эта причина заключается в том, что на одном из проводов, находящихся внутри ЭВН, пропала (испортилась) изоляция, а если данный провод касается корпуса, то в этом случае и происходит утечка тока. Для решения проблемы следует разобрать ЭВН и проверить все провода, при необходимости, следует востановить изоляцию или поменять провод на новый.
Если вы ощущаете лёгкие пощипывания током, значит ваш водонагреватель не имеет заземления, а это уже неправильная эксплуатация, которая может привести не только к потере гарантии на электроприбор, но и к более серьёзным последствиям. Как сделать заземление можно посмотреть здесь. Наличие заземления увеличит электробезопасность вашего ЭВН, поскольку весь ток уйдёт на заземляющий кабель, однако сам бак будет подвергаться повышенной электрокоррозии, поэтому с диагностикой и ремонтом тянуть не следует. Запчасти для водонагревателей

Основные причины воспользоваться кварцевым обогревателем

Далеко не в каждом доме или квартире идеальное, эффективное отопление, но в холодное время года никому не хочется мерзнуть, и нужно искать какой-то выход из положения. В межсезонье – весной и осенью, когда отопление уже выключено или еще не работает, вопрос тоже стоит не менее остро. На рынке нагревательных приборов сотни наименований товара, тысячи моделей. Один из популярных предоставляемых вариантов – кварцевый обогреватель.

Что это такое

Очень сложно подобрать для своего жилья, офиса или какого-нибудь другого помещения обогреватель – все дело в том, что разобраться в этом океане отопительных приборов очень сложно. Наряду с многими другими видами существуют и кварцевые обогреватели, интерес к которым проявляют потребители.

Виды обогревателей

В наше время есть возможность приобрести два вида этих отопительных приборов:

  • Монолитный. Представляет собой плоскую панель с фактурным рисунком. Толщина таковой в пределах 25 мм.
  • Инфракрасный. Нагревательный элемент помещен в стеклянную трубку. Прочие элементы этого прибора фокусируют и передают инфракрасное излучение в нужном направлении. Их еще называют рефлекторами.

Теперь о том, откуда взялось это название – кварцевый. Ответ прост: при его производстве используется кварцевый песок. Трубка в инфракрасном обогревателе изготовлена из кварцевого песка – в ней размещен электрический нагреватель, а монолитных приборах этот же песок добавляется в раствор, который идет на изготовление таковых.

Кварцевый обогревательный прибор используют для создания оптимального температурного режима уже не первое десятилетие. За это время он совершенствовался, и его сделали максимально безопасным и технологичным.

Принцип действия и устройство

Кроме общего названия оба вида этих приборов имеют следующие конструктивные сходства:

  1. Принципиально одинаковый нагревательный элемент, где используется проволока, изготовленная из нихрома (сплава хрома с никелем).
  2. Эти приборы снабжены терморегуляцией, для того чтобы можно было уменьшать по необходимости потребляемую мощность.

Исполнение может быть как настенным, так и напольным — на ножках или подставке.

Дом из бруса

24.13%

Дом из кирпича

17.98%

Бревенчатый дом

13.95%

Дом из газобетонных блоков

18.07%

Дом по канадской технологии

11.37%

Дом из оцилиндрованного бревна

3.57%

Монолитный дом

3.94%

Дом из пеноблоков

3.63%

Дом из сип-панелей

3.35%

Проголосовало: 3526

Монолитные обогреватели

Нихромовая нить, имеющая высокое сопротивление, заключена в негорючую оболочку (изоляционную).

Она встроена в плиту, которая сделана из раствора белой каолиновой глины и кварцевого песка. Эта смесь помещается в форму, затем прессуется и подвергается термообработке. Как результат – получается монолитная керамическая плита, имеющая фактурный рисунок с фронтальной стороны кварцевого обогревателя.

Производители могут еще добавлять в раствор для производства монолитного обогревателя мраморную или доломитовую крошку. Сама же панель окрашивается в любой цвет, базовым же является белый.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

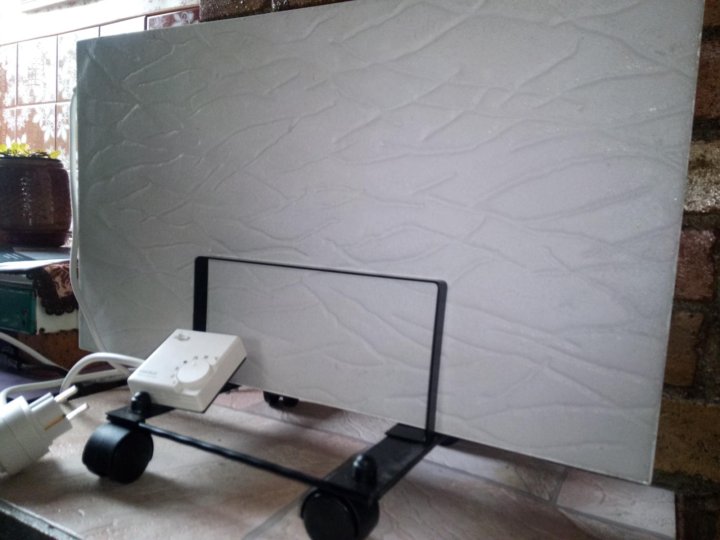

Плита окантована по периметру рамкой из металла, углы скруглены. Имеется и клавиша включения в сеть – кроме кабеля с вилкой.

Терморегулятор не входит в комплектацию и идет отдельно, с оплатой за дополнительную опцию. Основные технические параметры мало отличаются, несмотря на то, что производителей таковых немало. Характеристики таковы:

  • Мощность (потребляемая) – 400-500 Вт.
  • Очень высокий КПД (коэффициент полезного действия) – 99%. Из-за того, что потерь энергии, преобразующейся в тепло, практически нет.
  • Температура поверхности плиты — 98°С максимум.
  • Вес обогревателя – 10-15 кг.
  • Габариты – длина – 60 см., высота – 35 см., толщина – 2,5 см.
  • Нагревается такой обогреватель за 20 минут – с 10 до 95°С.

Температура поверхности прибора при отключении остывает на один градус за каждые две минуты.

Реклама от производителей настойчиво указывает на малое потребление электроэнергии в течение суток – от 2,5 до 3,6 кВт. Практика же показывает что это несколько заниженные цифры.

В чем заключается принцип работы:

  1. Нихромовая нить нагревает панель до максимума, предусмотренного характеристиками.
  2. Тепло наполняет помещение посредством конвекции или теплообмена (подробнее описывает Википедия) – так прогревается воздух. А также и при помощи инфракрасных лучей, которые прогревают все предметы, стены, которые находятся перед фронтальной частью обогревателя.

С каждым годом наблюдается рост качества производимых изделий на различных заводах. Яркий тому пример: Белорусский кварцево-оливиновый обогревательный прибор от компании «Теплея». Кроме применения нового материала – природного минерала, именуемого оливином, прибор имеет весьма привлекательный внешний вид и диплом, полученный на выставке BUDEXPO 2018, на которой он был признан лучшим инновационным продуктом указанного года.

Если кварцевый обогреватель укомплектован терморегулятором, то по достижении заданного температурного режима в комнате нагрев прекращается отключением. А когда температура падает ниже минимального предела, термостат вновь включает обогрев.

Таким образом, эта монолитная плита является инфракрасно-конвективным обогревателем с очень высоким КПД – как и другие нагреватели – и нуждается в управлении терморегулятором во избежание ее перегрева и перерасхода электроэнергии.

Инфракрасные обогреватели

Устройство инфракрасных обогревателей в следующем:

  • Продолговатый металлический корпус с горизонтальной или вертикальной компоновкой.
  • В него установлено от одной до нескольких стеклянных трубок, в которых размещены нити, изготовленные из нихрома.
  • Сферическая поверхность позади трубок зеркальная и исполняет роль рефлектора (отражателя).
  • Внутри такого прибора встроен термостат.
  • Накаляясь, нити из нихрома выделяют тепло – инфракрасное излучение – в заданном направлении.
  • Так, вначале прогреваются предметы и поверхности, расположенные в зоне его действия.
  • Потом уже воздух, принимая тепло от прогретых предметов (поверхностей) излучает от них тепло – поэтому постепенно растет температура в помещении.

По достижении установленной максимальной температуры регулятор выключает нагревательный элемент. Когда воздух в комнате остывает, падая до минимального порога, терморегулятор вновь включает прибор, и тот снова отдает свое тепло.

Подобные приборы уже давно принято называть UFO – от названия известной шведской компании.

Не следует путать, полагая, что обогреватели такого типа имеют что-то общее с кварцевыми лампами (бактерицидными), которые давно применяются в медицине.

Спираль прибора помещают в стеклянную трубку только лишь для увеличения рока ее службы и безопасности, и если бы раскаленная докрасна нить просто бы контактировала с воздухом, то перегорела бы в разы быстрее, чем в колбе, которая наполнена инертным газом.

Прибор не рассчитан на конвективный прогрев помещения, поскольку он относится к инфракрасным отопительным приборам.

Недостатки и преимущества

Для того чтобы сделать свой правильный выбор, нужно знать как позитивные так и негативные стороны кварцевых обогревателей, а не ориентироваться на рекламу, которая не всегда правдива – таковы реалии маркетинговых ходов, проще – рекламных трюков.

Оптимальным вариантом для правильного выбора являются отзывы потребителей на тематических форумах или интернет-магазинов. В последних, правда, попадается немало откликов, написанных на заказ. Впрочем, отличить их несложно – они написаны, словно под копирку, но другими словами, и только. Любого здравомыслящего человека должно насторожить, например, следующее: «Прибор заявленным характеристикам соответствует». Здесь приведена одна из наиболее расхожих фраз. Дело в том, что далеко не все приборы и механизмы подлежат проверке в домашних условиях да и далеко не каждый может это сделать.

Монолитные батареи

Теперь о монолитных батареях, вернее, об их преимуществах:

  1. Отсутствие шума в процессе работы.
  2. Сама конструкция позволяет легко снимать пыль с прибора и обслуживать его.
  3. Экологическая чистота – материалы, использованные для производства природные.
  4. Быстрый прогрев помещения благодаря конвекции и инфракрасного излучения.
  5. Вполне доступная цена – от сорока условных единиц.
  6. Высокий КПД (коэффициент полезного действия).
  7. Не сжигает воздух.

Теперь о недостатках, которые свойственны любому изделию и устройству:

  • Довольно немаленький вес, примерно как у чугунного радиатора. Это нужно учитывать при настенном монтаже, правильно подбирая дюбели или же саморезы.
  • Хрупкость материала. Порой ломаются еще в процессе транспортировки. Трещины могут появиться сразу же после первого пуска (прогрева) обогревателя.
  • Не очень презентабельный внешний вид, свойственный любому бюджетному продукту.
  • Невыгодно использовать без автоматической регулировки температуры, за автоматику приходится платить отдельно. В противном случае работа прибора на полную мощность приведет к повышенному расходу электроэнергии, и, возможно, к чрезмерно высокой температуре в помещении, что отнюдь не придаст должного комфорта.
  • Слишком горячая поверхность отеплителя — 95°С — небезопасна для совсем маленьких детей – понадобится защитный экран, который тоже нужно купить.

Качество изготовления не всегда на высоте. Это особенно заметно по обратной стороне панели, и, судя по отзывам, довольно часто там имеет место облупившаяся краска, трещины – это говорит о небрежности производителя.

Случается, что на корпусе обогревателя присутствует переменный ток порядка 100-110 вольт, и поэтому касаться прибора просто небезопасно, что создает опасность не только для потребителя, но и для домашних животных. Значит, что нужно еще и позаботиться о заземлении, которое присутствует далеко не в каждом доме – как частном, так и многоквартирном.

Сейчас на рынке много керамических обогревателей, у которых есть задний отражающий слой, конвективный экран и довольно красивый дизайн. Стоят они на порядок дороже, но лучше не греют.

Инфракрасные трубчатые приборы

Теперь о преимуществах инфракрасных трубчатых приборах:

  1. Не шумят, но могут немного щелкать во время работы.
  2. Моментально нагревают поверхности, обходя воздушную среду.
  3. Безопасны в работе.
  4. Мобильны.
  5. Имеют малый вес.
  6. Предусмотрен термостат.
  7. Красивый внешний вид.
  8. Вполне приемлемые размеры.
  9. Прибор может крепиться на штативе, что позволяет регулировать высоту его воздействия, возможен и настенный монтаж.
  10. Огромный выбор, как брендов, так и моделей.

Его свойство очень быстро греть поверхности можно использовать даже в условиях улицы, для того, чтобы при необходимости локально обогревать людей.

Минусы:

  • Дороже панельных «собратьев».
  • Больше времени уходит на прогрев помещений — в первые минуты ощущение комфорта создается только в непосредственной близости с обогревателем.

Что выбрать: оптимальный вариант

Как же выбрать прибор?

Когда стоит вопрос о выборе того или иного устройства, нужно учесть следующее:

  1. Если отопление планируется быть постоянным в частном доме или же на даче, то разумнее приобрести стационарные обогреватели-плиты.
  2. Для временного или локального обогрева в любом помещении или даже на улице лучше всего подходит кварцевый обогреватель UFO (или его аналог).
  3. Монолитные панели предпочтительно эксплуатировать в комбинации с твердотопливным или же газовым котлом, например, печью, используя вторые в дневное время, а кварцевый прибор в ночное – для этого целесообразно установить многотарифный электросчетчик, который позволит использовать льготный тариф.
  4. Инфракрасные обогреватели для дачи или загородного дома больше подходят как вспомогательное (дополнительное) отопление, поскольку если бывать на даче или в доме наездами, то ждать от таких приборов быстрого и качественного прогрева всего дома за короткий период не стоит.
  5. Независимо от того, каким именно будет прибор, всегда нужно осуществлять правильный подбор такового по мощности. Четырехсотваттная плита едва ли даст нужное для комфортного обитания тепло в помещении в 10м2, когда за окном мороз ниже -5°С – нужен запас мощности.

При подборе мощности прибора для средней полосы России нужно учитывать то, что на каждый прогреваемый кубический метр комнаты понадобится 40 Вт, да и то при условии того, что дом качественно утеплен. Это, разумеется, приблизительный подсчет.

Не стоит забывать и то обстоятельство, что очень многие фирмы для того чтобы продать свой товар идут на откровенный обман типа:

  • Панель полностью прогреется за двадцать минут, и даже после отключения в течение часа будет непрерывно отдавать тепло.
  • Обогреватель выгодно отличается от прочих, потому что экономичнее на 30, а то и все 50%.
  • 500 ваттным обогревателем можно легко обогреть 12м2 помещения – реальная цифра – 7м2.
  • За сутки потребление электроэнергии не более 2-3 кВт при жуткой жаре в помещении и т. д.

Кроме того, реклама пестрит следующим:

  1. Экономные.
  2. Энергосберегающие.
  3. Энергоэффективные.
  4. Нового поколения и др.

Читая это, не стоит всему верить, помня пословицу: « Не все то золото, что блестит»

Для того чтобы лучше распознать вышеприведенный рекламный обман стоит привести пример подсчета:

  • Комната в 10 м2, высота потолков – 2,7 м. Перемножаем площадь, высоту и примерный расход тепла на один кубический метр помещения. Получаем, в итоге, 1100 Вт. Столько нужно затратить электроэнергии.
  • Это означает, что две плиты по 400 Вт должны работать непрерывно.
  • За сутки расход = 19 кВт.
  • Комфортного тепла при этом ждать не стоит.
  • Среднее же потребление за сезон можно условно разделить на два – 1100 пополам – выйдет 550 кВт.
  • Помножив на 24 часа, получаем 13200 Вт.

Большие площади отапливать такими приборами очень дорого – они больше пригодны для локального обогрева.

Отзывы

Больше всего негативных отзывов приходится на обогреватели монолитные (их еще называют песочными), положительных не так уж и много. Нужно учитывать, что отклики бывают и фейковые, и если их не принимать во внимание, то средняя оценка будет всего-то 3,5 балла (пятибалльная шкала). Наиболее частые жалобы на такие приборы:

  1. Слабо греет.
  2. Явное (не вникая в расчеты) несоответствие заявленным характеристикам.
  3. Облупленная краска.
  4. Бьет током.
  5. Можно использовать только в комбинации с другим видом отопления.
  6. Используется как не основное отопление.
  7. Слишком уж горячая поверхность.
  8. Плохой внешний вид – хуже, чем на картинке в интернете.
  9. Неудачный подбор мощности «благодаря» рекламе.
  10. Привлекла демократичная цена, а качество желает быть лучшим.
  11. Вместо кварцевого песка используют обычный строительный бетон.
  12. Внешний вид преобладает над качеством.

Наиболее популярные производители

Их всего безбрежного океана теплонагревателей наиболее покупаемые приведены здесь:

  • ТеплЭко. Завод размещен в России. Эти обогреватели иногда называют экопечью, поскольку они, по словам производителей, соединяет характеристики русской печи и самые современные технологии, давая, таким образом, так называемое экотепло. Фирменный магазин размещен в Москве, а также и магазин-склад в СПБ по адресу: ул. Железноводская, 13. Очень высокий рейтинг.
  • ТеплоПлит. Белорусь.
  • Ковчег. Россия.
  • Центр Тепла. Украина.
  • Texture. Россия.
  • Equation 800 Вт.
  • Tepleko. Производитель – Эстония.
  • Теплодар (ТеплаДар).

Другие обогреватели

Кварцевые обогреватели – далеко не единственный способ для обогрева помещения. Есть и другие, например, та же популярная Delta. Имеет встроенный увлажнитель. Аппарат компактный, переносной. Греет неплохо, но есть нарекания в плане недолговечности ламп и быстрого выхода из строя датчика опрокидывания.

Основной недостаток – сильный прогрев на максимальной (2Вт) мощности. Пузырится краска на полу, на ковер ставить не стоит.

В интернет-магазине от компании DNS (ДНС, dns-chop.ru), например, представлены всевозможные виды обогревателей:

  1. Лучевые.
  2. Кремниевые.
  3. Ламповые.
  4. Пластинчатые.
  5. Карбоновые.
  6. Слюдяные.
  7. Микатермические.
  8. Керамические панели.
  9. Калориферы.
  10. Конвекторы от разных фирм.
  11. Тепловые пушки.
  12. Ультрафиолетовые и другие электрообогреватели.

По компоновке:

  • Настенные.
  • Напольные.
  • Потолочные.

Заключение

В наши дни выбор электроотопления для квартир, дач и частных домов чрезвычайно велик: полно инфракрасных, кварцевых обогревателей, конвекторов и т. д. Усложняется выбор не только тысячами моделей обогревателей, но и часто из-за заманчивой и мало правдивой рекламы. Она возникает вследствие жесткой борьбы между различными компаниями-производителями. Для того чтобы сделать свой правильный выбор, нужно долго собирать информацию от друзей, знакомых, а также и делать выводы по отзывам на тематических форумах. Что касается цены, то следует на нее также обращать внимание, сравнивая с аналогами.

Удачной покупки и тепла в вашем доме!

Вы можете задать свой вопрос нашему автору:

Теплопит отзывы, Минск, ул. Пономаренко 35А-100

Татьяна

26 марта 2021 в 19:13

Моя мама обожает свою дачу. Проводит там время с ранней весны и до поздней осени. Все бы ничего, но меня всегда тревожило, когда она топила печь. Неспокойно было. Решила проблему с помощью ТеплопитБел: купила ей 3 обогревателя на 2 этаж (комната чуть больше 30 метров). Такое облегчение и ей, и мне! Никаких забот и тревог теперь! Спасибо ТеплопитБел!

Анастасия

14 февраля 2021 в 21:08

Мы с семьей часто ездим на дачу отдохнуть, так как там никто постоянно не проживает, в доме холодно. Поэтому подумали и решили приобрести обогреватель. Обратились за помощью к интернету, нашли сайт ТеплопитБел. Подобрали подходящий нам вариант (по техническим характеристикам, а так же по внешнему виду), пользуемся уже три месяца. Очень довольны приобретением, всем рекомендуем!

Лариса

12 февраля 2020 в 12:13

В детской комнате частенько проблемы с отоплением, из-за этого в комнате всегда было холодно. Детей приходилось одевать по теплее, начала опасаться, что часто начнут болеть. Поэтому поговорив с мужем, приняли решение купить обогреватель. Естественно полезли в интернет за помощью, наткнулись на сайт «ТеплопитБел». Просмотрев все варианты обогревателей, выбрали и купили. Вот уже 3 месяца пользуемся, в комнате детей теперь очень тепло, теперь не нужно одевать, по две кофты что бы было тепло, теперь дети отлично себя чувствуют в шортах и майке. Мы довольны работой обогревателя. К тому же радует, что обогреватель экономит электроэнергию, потому как обогреватель работает почти постоянно, были опасения, что счета за электричество будут огромными. Но зря обогреватель потребляет мало электричества.

Геннадий

16 ноября 2018 в 0:09

Вот это действительно чудо. И не прошло пол года как он треснул, но мы бы не знали о том что он треснул, если бы вся красота не отвалилась. Не рекомендую.

Анастасия

15 ноября 2018 в 10:27

ТЕПЛОПИТ БЕЛ — шарашкина контора, качество обслуживания ноль, грубость оператора, при подключении обогревателя в сеть начал осыпаться песок (наклееный с лицевой стороны) теперь всё выглядет не презентабельно.

Аня

09 ноября 2018 в 16:52

Объясните ИП Гончаренко почему срок службы вашего обогревателя 5 месяцев, а вы говорите 30 лет. Вы обманываете население. И ваш обогреватель на порядок хуже российского аналога. Воняет и трескается, бьет током. Расскажите нам правду на сколько он опасен для населения. Докажите что он не опасен. И хватит засорять эфир своей рекламой, такой продукт рекламировать нельзя.

Евгений

07 ноября 2018 в 22:39

Теплопитбел это просто развод на л*ха, мол главное заплати, а потом иди на*. Спустил на эти бетонные плиты хорошую сумму, а что получил? Перебитые плиты, серые, очевидно бетонные, там даже слепой бетон увидит, резко-токсичный запашок, от которого просто рвать тянет. Как мне потом объяснили это нормально, нужно продержать так несколько дней, блин я после 20 минут одной из плиты, рвал несколько часов, а всё из-за тупого клея которым они свою крошку лепят. Треснул пополам хваленый теплопит бел

Виктор

04 ноября 2018 в 19:12

Купил здесь российский обогреватель «ТеплЭко». Покупал по рекомендации товарища, который пользуется такими обогревателями на даче. Остался доволен — как сервисом, так и качеством товара. Не знаю, правда, насколько хватит ресурса обогрева, но что касается экономичности — с импортными аналогами не сравнится. Пять баллов!

Валентина

30 октября 2018 в 7:50

Очень хорошо, что обогреватели Теплэко начали напрямую в Минске продавать. А то свою первую покупку я аж из Питера везла), лет пять назад посмотрела на соотношение цены-качества и энергоэффективности и поняла, что дорога в зачет рентабельности укладывается). А в этом году покупали уже на предстоящую зиму на дачу у себя на родине. Пока не включали еще, но, надеюсь, качество осталось на таком же высоком уровне. А дизайн чуть изменился. По-моему, в лучшую сторону.

Гордей

21 октября 2018 в 23:27

Приобрел этот, вполне стоящий своих денег, красивый обогреватель, недавно. Греет он хорошо. Воздух остается нормальным, не сухим, очень удобно управлять им с помощью терморегулятора. Стоит он всего 2400. Приятно за такие деньги получить столь хорошее качество. Ничуть не жалею о своей покупке.

Егор

14 октября 2018 в 8:50

В прошлом году достроили дачу, но не успели провести отопление, купили обогреватель Теплэко и очень удачно. Всю весну и начало лета отапливались этим обогревателем. Греет он хорошо, на даче было тепло и уютно. Обогревали 2-мя обогревателями сразу, повесив на стенку. Обогреватели эффективные, потребляют мало электроэнергии, безопасные, нагревательный элемент надежно спрятан и бесшумные.

Анастасия

13 октября 2018 в 19:57

Первое что я вам скажу, сервис обслуживания на самом минимальном уровне. Грубо разговаривают в офисе, видимо в себя поверили. Второе. Купили два обогревателя 250 ват, сначала извергали из себя противный запах, а через 3,5 месяца осыпалась крошка на лицевой части. Честно говоря выбирая обогреватель опирались на производителя из РБ, но по факту вышло лучше наверное купили бы Российский Теплэко. Заверили что обогреют два обогревателя 18мкв, но ни чего у этих обогревателей не получилось. Жаль денег.

Тепловой удар – обзор

8.5 Стойкость к тепловому удару и связанный с ним механизм отказа

Испытание на термический удар было проведено с использованием установки с газовой горелкой на природном газе и кислороде для оценки стойкости покрытий к тепловому удару (см. рис. 8.5). Температуры поверхности покрытия и тыльной стороны (подложки) измерялись с помощью пирометра и термопары, закрепленных на тыльной стороне подложки соответственно. Во время испытания газовая горелка имеет широкое пламя для получения однородного распределения температуры в центре образца.Образец нагревали до нужной температуры в течение 20 с, а затем выдерживали при этой температуре в течение 5 мин. Задняя сторона образца охлаждалась сжатым воздухом, чтобы поддерживать контролируемый градиент температуры по толщине образца, и в этом случае градиент температуры составлял почти ~ 500 °C. Горелка автоматически снималась с покрытия во время охлаждения, и образец охлаждался в течение 2 мин сжатым воздухом со скоростью более 100 °С/с. Срок службы покрытия определяется как количество термических циклов, при которых отслоение покрытия хорошо видно невооруженным глазом.

8.5. Установка горелки для испытаний на термический удар.

Сегментированный образец имел срок службы при термоциклировании более 2000 циклов при 1200 ± 50 °C (поверхность)/1000 ± 50 °C (подложка), тогда как несегментированный образец имел срок службы менее 500 циклов. Сегментированное покрытие продемонстрировало значительно улучшенную стойкость к тепловому удару. На рис. 8.6 представлена ​​фотография, показывающая морфологию поверхности сегментированного ТБГ после 3200 циклов испытаний на термический удар. Отслаивание покрытия YSZ происходило начиная с края образца, что является типичным механизмом разрушения, вызванным окислением TBC, как показано на рис.8.7.

8.6. Фотография сегментированного ТПК после термостойкости 3200 циклов.

8.7. СЭМ-микрофотография поперечного сечения сегментированного TBC после испытания на термический удар, показывающая морфологию TGO.

Традиционный несегментированный образец обычно отслаивается от подложки из-за растрескивания на границе между верхним покрытием YSZ и связующим покрытием. 30–36 Это типичный механизм отказа плазменно-напыленных ТПК, вызванный термическими напряжениями, возникающими из-за несоответствия тепловых расширений между керамическим верхним покрытием и подложкой из жаропрочного сплава.В сегментированном образце наблюдались некоторые сколы на поверхности верхнего слоя перед массовым отслоением. Затем разрушение сегментированного покрытия началось с края образца и распространилось к центру. Наконец, произошел частичный откол некоторых сегментов, а не всего покрытия, что сильно отличается от механизма разрушения, наблюдаемого в традиционных ТПК. 13 , 20 , , 31 , 37 , 38

38

Сегментированные TBC имеют гораздо более длительный срок службы теплового велосипеда, чем традиционные несемятные TBC и отличный механизм отказов, к которым следует отнести вклад сети трещин сегментации.Эти трещины могут улучшить устойчивость покрытий к деформациям, открываясь при растягивающей нагрузке и закрываясь при сжимающей нагрузке, точно так же, как поведение межколонных зазоров в покрытиях, полученных методом электронно-лучевого физического осаждения из паровой фазы (EB-PVD). Устойчивость к деформациям можно рассматривать как снижение концентрации напряжений, существовавших на различных краях образца TBC. В частности, на свободных краях, таких как ободок образца диска или вокруг периферии каждого сегмента в сегментированном покрытии, напряжения сдвига на границе раздела между покрытием и подложкой будут возникать из-за различных тепловых расширений, поэтому размещение TBC при боковом растяжении или сжатии в зависимости от мгновенной температуры, а также от термической истории образца.Толщина и площадь каждого покрытия являются геометрическими факторами, которые могут определять величину максимальных касательных напряжений на краях. При постоянной толщине покрытия меньшая площадь приведет к меньшим напряжениям. Таким образом, разумно ожидать, что высокосегментированный образец может генерировать относительно небольшие напряжения сдвига по сравнению с несегментированным образцом, и, следовательно, усилие, вызывающее образование межфазной трещины, также значительно снижается.

Несколько факторов, таких как пористость и другие горизонтальные трещины, могут влиять на термические свойства ТБС, но в настоящем исследовании было обнаружено, что трещины сегментации доминируют в сроке службы ТБС.Некоторые другие факторы, связанные с изменением микроструктуры материалов, требуют дальнейшего изучения.

Покрытия 8YSZ с плазменным напылением в основном состоят из неравновесной тетрагональной фазы (обозначаемой как t ‘), образующейся в результате быстрого охлаждения в процессе напыления. 7 Тем не менее, воздействие высокой температуры приводит к разложению t’ -фазы. На высокотемпературной стадии t’ -фаза сначала переходит в стабильную тетрагональную фазу ( t ) с низким содержанием иттрия, а затем на стадии охлаждения в моноклинную фазу (m).Фазовое превращение t’ в m связано с объемным расширением до 5%, что ухудшит целостность верхнего слоя YSZ и, следовательно, может привести к выходу из строя ТПК.

Для сегментированного покрытия, напыленного в «горячем» состоянии, проблемой была фазовая стабильность покрытия YSZ. Только небольшое количество моноклинной фазы было обнаружено как в покрытии после напыления, так и в покрытии после испытания на термический удар. 3 , 4 , 7 , 37 Наличие моноклинной фазы в покрытии после напыления, в котором можно приписать особые условия обработки при напылении температура подложки может достигать 1273 К.Можно сделать вывод, что температура поверхности покрытия была даже выше, чем температура подложки во время напыления. Следовательно, возможно, фазовое превращение t в m произошло именно в покрытии после напыления. Что касается образца ТБС после испытания на термический удар, то максимальная температура, которой подвергался образец, ниже 1523 К. Хорошо известно, что разложение t ‘-фазы в ТБС 8YSZ происходит очень медленно при температурах ниже 1523 К. К.Следовательно, можно предсказать, что разложение фазы TBC не может вызвать серьезного нарушения целостности сегментированных TBC.

Как показано на рис. 8.7, на связующем покрытии образовался слой TGO толщиной около 5 мкм, а в верхнем слое рядом с TGO образовались некоторые горизонтальные трещины. TGO состоит из трех зон: зона α-Al 2 O 3 , близкая к связующему покрытию NiCoCrAlY; зона шпинели над зоной α-Al 2 O 3 ; смешанная зона оксида шпинели и ZrO 2 .Образование оксидов шпинели связано с истощением Al в связующем покрытии. 7 , 39–41 Сегментированный ТБГ обычно выдерживает сотни часов в среде горячего газа. В результате неизбежно происходит сильное окисление, и между верхним слоем YSZ и связующим слоем образуется толстый TGO. С помощью качественного анализа, приведенного выше, мы в настоящее время считаем, что геометрические эффекты снижения напряжений за счет сегментационных трещин действительно играют доминирующую роль в продлении срока службы термоциклов TBC, но в ближайшем будущем должны быть проведены дальнейшие количественные исследования.

Толстые TBC с различными уровнями плотности трещин сегментации могут быть изготовлены путем контроля подвода тепла к подложке. Срок службы термоциклирования напыленного TBC сильно зависит от плотности трещин сегментации. Высокосегментированные TBC достигают значительного увеличения срока службы при термоциклировании по сравнению с TBC без трещин сегментации. Было показано, что сеть сегментационных трещин достаточно стабильна при термоциклировании. При спекании покрытий YSZ не исчезают сегментные трещины.

Сегментационные трещины также могут наноситься на достаточно тонкие покрытия. Как показано на рис. 8.8, был изготовлен тонкий YSZ TBC с сегментационными трещинами, который показал очень удовлетворительную стойкость к тепловому удару по сравнению с традиционным TBC. Разрушение тонкого покрытия было обусловлено окислением связующего покрытия, поскольку температура связующего покрытия в случае тонкого ТПХ была почти на 50~100°C выше, чем в случае толстого ТПХ.

8.8. Оптическая микрофотография поперечного сечения тонкого ТПК с сегментационными трещинами после 2320 циклов термоударных испытаний.

Термический удар — обзор

9.6.2 Испытание на циклическое воздействие температуры

В этом разделе рассматриваются циклические испытания на изменение температуры, тепловой удар и комбинированные испытания на циклическое изменение мощности и температуры. Для микроэлектроники с пластмассовым корпусом предел высоких температур должен быть ниже температуры стеклования формовочной массы.

Испытание циклическим изменением температуры. Испытание циклическим изменением температуры состоит в приложении некоторого изменения температуры заданной амплитуды относительно среднего значения.Температура обычно изменяется с фиксированной скоростью, за которой следует период выдержки, в результате чего интерфейсы разнородных материалов в устройстве подвергаются механической усталости.

В микроэлектронном устройстве с пластиковым корпусом на результаты испытаний влияют толщина герметика, размер кристалла, целостность пассивации кристалла, проволочное соединение, трещины в кристалле и адгезия на интерфейсах, включая пассивацию к герметику, контактную площадку к герметику и привести пальцы к инкапсулянту. Для устройства, соединенного с подложкой (или печатной платой), также может быть оценена усталостная износостойкость структуры межсоединений между устройством и платой.

Температурное циклирование проводят в климатической камере, оборудованной устройством для контроля температуры, нагревательным блоком и криогенным охлаждающим блоком с достаточной тепловой мощностью, чтобы образец мог нагреваться и охлаждаться в течение заданного промежутка времени в сухом потоке воздуха . Время выдержки в каждом крайнем случае является минимумом, необходимым для установления теплового равновесия с нагрузкой образца и достаточной релаксации напряжения (если это является ключевым параметром рассматриваемого механизма разрушения). Проверка после стресса включает в себя электрические параметрические и функциональные испытания, а также осмотр на наличие механических повреждений, таких как растрескивание упаковки.

Испытание на термический удар. Этот тест проводится для проверки целостности блока при экстремальных температурных градиентах. Резкие перепады температуры могут вызвать растрескивание штампа, расслоение, растрескивание вследствие пассивации штампа, деформацию межсоединений и растрескивание герметика. Удар наносится путем циклического погружения образцов в подходящие жидкости, температура которых поддерживается заданной. Испытание завершается после завершения желаемого количества циклов, как правило, с окончательным погружением в холодную ванну с «наибольшей нагрузкой».Жидкости должны быть химически инертными, стабильными при высоких температурах, нетоксичными, негорючими, маловязкими, совместимыми с материалами упаковки. Перед измерением образцы нагревают до комнатной температуры. Конечные испытания включают в себя электрические измерения и осмотр на наличие механических повреждений.

Испытание циклами мощности и температуры. Целью этого испытания является подвергание образцов наихудшим температурным условиям во время работы. Отказы, как правило, наблюдаются при испытании циклическим изменением температуры.Испытательная камера аналогична той, которая используется для температурных циклов, за исключением того, что предусмотрены монтажные гнезда с электрическими вводами для приложения смещения к испытательным устройствам. Питание может включаться и выключаться с синхронизацией или без синхронизации с температурным циклом. Должны быть проведены электрические измерения для проверки функциональных и параметрических ограничений, а также визуальный осмотр для обнаружения механических повреждений.

Жесткость испытания может зависеть от температуры, при которой остаточные напряжения равны нулю.Остаточные напряжения вызваны изменениями температуры в процессе инкапсуляции, в частности, от температур отверждения и стеклования до комнатной температуры окружающей среды. Остаточные напряжения равны нулю при или выше температуры стеклования ( T g ) герметика, которая находится в диапазоне 150–180°C. В испытании на циклическое изменение температуры нижний температурный предел, который находится дальше от температуры стеклования, должен контролировать жесткость испытания. Распределение и величина остаточных напряжений могут изменяться за счет набухания герметика, вызванного влажностью.

Поскольку успешным испытанием обычно является испытание, в котором не происходит отказов, всегда возникает вопрос, применялись ли соответствующие нагрузки и их уровни для адекватного испытания продукта. Также неизвестно, прошел ли продукт с трудом, и в этом случае возникает вопрос относительно запаса надежности, или же продукт прошел бы гораздо более стрессовое испытание, и в этом случае продукт может быть перепроектирован. Также возникает вопрос о привязке результатов испытаний к условиям эксплуатации и характеристикам.По этой причине некоторые заказчики уделяют больше внимания достигнутой эксплуатационной надежности и предоставляют поставщику возможность разработать и реализовать приемлемый план.

Что такое тепловой удар? — Определение из Corrosionpedia

Что означает термальный удар?

Термический удар — это изменение температуры, вызывающее растяжение материала. Это часто вызывает поломку материала и наиболее распространено в хрупких материалах, таких как керамика.

Это процесс, который происходит внезапно при резком изменении температуры, либо с горячей на холодную, либо наоборот. Это чаще всего встречается в материалах со слабой структурой, а также в материалах с плохой теплопроводностью.

Corrosionpedia объясняет тепловой удар

Изменение температуры всегда вызывает либо расширение, либо сжатие материала. Если материал имеет высокую теплопроводность (например, металлы), физическое изменение размера будет довольно равномерным.Если это сопровождается прочным материалом, устойчивым к растяжению, то тепловой удар маловероятен.

Однако на таких материалах, как керамика, стекло, камни и другие, возможен тепловой удар. Эти материалы имеют плохую теплопроводность, из-за чего они нагреваются или остывают неравномерно, что, в свою очередь, заставляет их по-разному расширяться или сжиматься.

Некоторые примеры теплового удара:

  • Лед в более горячей жидкости расколется, так как вода (жидкая или твердая) плохо проводит тепло.Лед в жидкости подвергается внезапному повышению температуры и расширяется с разной скоростью.
  • Камни, содержащие рудные породы рядом с источником тепла, таким как костер, будут остывать неравномерно, если их обрызгать холодной водой. Изменение температуры заставляет породы сжиматься неравномерно, что приводит к разрушению.
  • Прокладки головок в двигателях внутреннего сгорания могут выйти из строя из-за растрескивания из-за теплового удара при резких перепадах температуры.

Термический удар можно предотвратить следующим образом:

  • Избегая резких перепадов температуры
  • Повышение конструкционной прочности материала
  • Повышение эффективности теплопроводности материала, вызывающее более равномерное расширение или сжатие при изменении температуры

Термический удар

Весь Глоссарий

Когда внезапные изменения температуры вызывают изменение размеров, керамика часто выходит из строя из-за своей хрупкости.Тем не менее, некоторые виды керамики обладают высокой устойчивостью.

Детали

Термический удар относится к напряжениям, воздействующим на керамику из-за изменений объема, связанных с внезапными изменениями температуры. Наливание горячего кофе в чашку — классический пример, это мягкий тепловой удар, обычный для повседневного использования, почти любой тип глиняного изделия может выдержать это (если только уже не присутствуют внутренние напряжения, такие как чрезмерно сжатая глазурь, просто нужен триггер сломать кусок). Ставить замороженную запеканку в горячую духовку – куда более напряженный сценарий, всем известна важность использования для этого специальной керамики или стекла.Подвергнуть керамическую сковороду открытому огню – это еще более резкое изменение температуры, немногие продукты могут такое выдержать.

Обожженная керамика почти не выдерживает теплового удара так же хорошо, как другие материалы, такие как сталь, пластик, дерево и т. д. Керамика твердая и устойчивая к истиранию, но она хрупкая и легко дает трещины. Обычными керамическими материалами, которые имеют низкое тепловое расширение или придают химический состав, полезный при обжиге продуктов с низким коэффициентом расширения, являются петалит, кордиерит, молохит, пирофиллит, муллит, тальк, сподумен, циркон.Одна компания, занимающаяся маркетингом таких продуктов, классифицирует их под зонтиком: тепловые и шоковые.

Выживание при тепловом стрессе может принимать различные формы. Если керамика просто не расширяется при нагревании и охлаждении в температурном диапазоне, в котором возникает напряжение, она, конечно, не разрушится (даже если она может иметь высокое расширение в других температурных диапазонах). Или материалы, которые обычно могут треснуть, сопротивляются этому, потому что объект, сделанный из них, имеет достаточно тонкие стенки, гладкую поверхность и имеет ровное поперечное сечение без каких-либо острых контуров (это лишает трещины места для начала).Другая стратегия состоит в том, чтобы убедиться, что тепловое расширение глазури дополняет тело. Когда тела обжигаются до высокой степени стеклования, они становятся более хрупкими, поэтому механизм предотвращения теплового удара может заключаться в том, чтобы просто сжечь меньше, создавая тело с меньшей плотностью. Или, если микроструктура материала имеет много пор и зерен заполнителя, они будут действовать как ограничители микротрещин, что означает, что подложка материала приобретет устойчивость к тепловому удару, который является продуктом сети трещин внутри (в целом). с этим связана потеря прочности, но иногда с этим можно мириться).Интересным примером этого является терракотовая посуда, изготовленная коренными народами по всему миру. Открыто-пористая природа подложки, являющаяся результатом очень низкой температуры обжига, во многих случаях дает ей способность выдерживать даже открытое пламя. Конечно, туземцы, использующие эти сосуды, знают, что недостатком этого является то, что посуда имеет очень низкую механическую прочность и не может быть покрыта глазурью, но они принимают этот компромисс (на самом деле во многих случаях они глазируют ее с помощью соединений свинца).

Керамические подложки обычно содержат большое количество кварца, а зерна кварца испытывают сильное расширение и сжатие из-за инверсий кварца и кристобалита.Таким образом, если приложение требует устойчивости к тепловому удару в этих диапазонах температур, тело не должно содержать нерастворенных зерен кварца в матрице. Аналогичная ситуация с глиноземом. Он тоже тугоплавкий, но не обладает хорошей термостойкостью при более высоких температурах (а при более низких лучше).

Отказ от теплового удара может принимать различные формы. Если обычные стекловидные изделия подвергнуть воздействию открытого пламени, они просто взорвутся на осколки. По мере улучшения их сопротивления они могут просто треснуть пополам.Или они могут треснуть, издавая характерный звон, но при осмотре эта трещина не видна (но они теряют характерный звон при постукивании металлическим предметом). Некоторые обожженные керамические изделия могут выдерживать много последовательных термических ударов, но со временем они постепенно ослабевают и в конечном итоге выходят из строя. Некоторые материалы, способные выдержать внезапный нагрев, хуже работают при резком охлаждении. Обычно это происходит, когда предмет покрыт глазурью. Обычно напряжения глазури, усаживающейся перед лежащим под ней телом, вызывают растрескивание глазури (называемое растрескиванием), но трещины не распространяются по телу.

Довольно легко проверить керамические изделия на их способность противостоять тепловому удару, которому они могут подвергнуться. Примером может служить тест на кипящую воду:ледяная вода или тест на температуру 300F на ледяную воду.

Сопутствующая информация

Дрожь — это не только проблема глазури с Terra Cotta

Терракотовые кружки для слабого огня треснули. Почему? Белая глазурь сжимается, ее тепловое расширение слишком мало (поэтому она еще и отсыпается по краю). По мере остывания изделия в печи сначала затвердевает толстый слой белой глазури.По мере охлаждения корпус сжимается (термически) быстрее, чем глазурь. Глазурь подвергается сжатию и растягиванию корпуса. В какой-то момент (например, на последних этапах охлаждения печи, термическом напряжении во время использования) корпус трескается, чтобы снять напряжение (обратите внимание, как белая глазурь раздвигает трещины). Ни корпус, ни глазурь не виноваты, в данном случае они просто сделаны разными производителями и несовместимы по тепловому расширению. Одним из решений было бы смешать его с белой глазурью, которая сходит с ума (обратная проблема).Или вы можете добавить немного нефелинового сиенита в глазурь, чтобы увеличить ее тепловое расширение (возможно, 10% по сухому весу).

Корпус огнемета проходит испытание на термический удар. Это шутка?

Рекомендованный рецепт посуды с уважаемого веб-сайта (равные части грога 35 меш, талька и шариковой глины). Выглядит хорошо на бумаге, но смешать это для сюрприза. Текстура нереально грубая. В рецептах, подобных этому, часто используются огнеупорные глины и глиняные шарики, но они имеют высокое содержание кварца (в подобном тесте глиняный сосуд может легко выйти из строя через 5 секунд).Но этот выживает все еще на 90-секундной отметке. Или это? В то время как фарфоровые изделия разрушаются с эффектным хлопком летящих осколков, эти открытые поры разрушаются тихо (обратите внимание на трещину, доходящую до края от пламени). Было намерение создать кристаллы кордиерита (причина талька), получилось это или нет, сказать трудно. Но с пористостью 12,5% было бы трудно иметь дело. С положительной стороны, вы, вероятно, могли бы продолжать использовать этот сосуд, несмотря на трещину.

Керамическая кружка выдерживает температурный удар лучше, чем каолин или глиняные шарики

Стреляют по конусу 10R.Чаша с каолином слева продержалась 2 секунды! Глиняный мяч рядом с ним: 4 секунды. Гельмерская глина (галлуазит/каолин) рядом с этим: 8 секунд. Кусок белой керамики: 14 секунд. Коммерческая керамическая кружка может продержаться 50 секунд или больше. Устойчивость к тепловому удару — сложный вопрос. Конечно, важны размер, толщина и контур посуды. Но играют роль многие другие факторы: содержание и размер частиц кварца, степень зрелости, тепловое расширение матрицы, однородность матрицы, наличие и соответствие глазури, внутренняя структура минеральных пород (если посуда не стекловидная). , размер и форма их частиц, наличие и тип заполнителя (или шашки), хрупкость матрицы и многое другое.

Разрушение термического удара в сырой шаровой глине намного хуже, чем у материала 100 меш

Чашка слева — необработанная, неизмельченная, шариковая глина (Plainsman A2 обожжена до уменьшения конуса 10). Он треснул под пламенем всего за 4 секунды. Версия с 200 мешами справа продержалась 14 секунд (она сломана, потому что я ее уронил). Похоже, что более крупные частицы кварца в материале слева придают гораздо меньшее сопротивление разрушению при тепловом ударе.

Каолин, шариковая глина, галлуазит и фарфор

Слева направо (все обстреляны на конусе 10): Чистый каолин 200 меш, остеклованный на конусе 10, треснул за две секунды.Далее идет более огнеупорный шарик на 42 меш, он вышел из строя за четыре секунды. Огнеупорный материал галлуазит/каолин разрушился за восемь секунд. Белая глазурованная керамика вышла из строя за 14 секунд.

Дилатометрическая кривая стекловидного фарфора (красный) в сравнении с телом керамогранита

Зона 500-600С представляет собой альфа-бета-инверсию кварца. Обратите внимание, что стекловидное тело претерпевает более значительные изменения при расширении. Но в области инверсии кристобалита 100-270С керамогранит претерпевает гораздо более быстрые изменения (особенно в зоне 100-200С).Эта информация влияет на то, как изделия будут повторно запускаться в производстве, чтобы избежать взлома (замедления в этих двух зонах). Кроме того, эта керамическая посуда не будет хорошим выбором для корпуса посуды. Фото предоставлено AF

То же тело, глазурь, толщина, обжиг. Тот же тепловой удар. Только плитка с ума сошла?

Почему глазурь на плитке потрескалась? Это вдвое больше толщины стенок кружки. Таким образом, при закалке в ледяной воде (испытание BWIW) возникает больший градиент между горячей внутренней частью глины и быстро остывающей поверхностью.

Фарфор тверже, но терракота лучше переносит тепловой удар!

Эта терракотовая чашка (в центре) покрыта прозрачной глазурью G2931G (на основе улексита) и обожжена в конусе 03. Она выдерживает 30 секунд при прямом воздействии пламени на боковую стенку и раскаляется докрасна, прежде чем произойдет разрушение (неглазурованная чашка также выдержала 30 секунд). секунд, он только треснул, он не сломался). Фарфоровая кружка (Plainsman M370) покрыта прозрачной пленкой G2926B, выдержала 15 секунд (хотя и намного тоньше).Фарфор гораздо более плотный и прочный, но пористая природа фаянса явно лучше выдерживает термические удары. Он на самом деле удивительно долговечен.

Терракота и удивительная вещь о тепловом ударе

Эта терракотовая чашка покрыта прозрачной глазурью G2931G (на основе улексита) и обожжена на конусе 03. Она выдерживает 25 секунд воздействия прямого пламени на боковую стенку, прежде чем появится трещина. Типичные фарфоровые и керамические изделия выдерживают 10 секунд. Суперстеклянные фарфоры 5 секунд.В этом преимущество фаянса. Внезапные изменения температуры вызывают локализованное тепловое расширение, что вызывает растяжение и сжатие, которые легко растрескивают большую часть керамики. Но пористая природа фаянса впитывает его гораздо лучше. Во время первоначального тестирования я обнаружил лучшие характеристики глазурованной глиняной посуды (по сравнению с неглазурованной), но в более поздних тестах они оказались примерно одинаковыми. Тест TSFL на плитках одинакового размера можно использовать для регистрации более точных результатов.

Трещина

Пример трещины в форме дюбеля в плоской фарфоровой чаше с глубоким конусом 6.Чаша имеет широкое дно, теплоотводящее к полке, поэтому при обжиге возникает температурный градиент между стенками и дном. Эта разница температур приводит к напряжению, потому что это означает, что разные части изделия испытывают разное тепловое сжатие при охлаждении в печи.

Полка глиноземной печи, треснувшая во время обжига

Это связано с его неспособностью выдерживать температурные градиенты по всей ширине. Типичный спеченный оксид алюминия является тугоплавким, но не устойчивым к тепловому удару, как таблитчатый оксид алюминия.Внутренняя часть шельфа была защищена от поднимающегося жара из-за этого тяжелого, медленно поднимающегося сосуда с кальцимином наверху. Момент трещины был настолько драматичным, что, несмотря на вес сверху, полка разлетелась на части, оставив 4 части с зазором в дюйм, разделяющим их.

Можно ли делать вещи из циркопакса? Да.

Всего 3% Veegum пластифицирует Zircopax (силикат циркония) в достаточной степени, чтобы вы могли формовать все, что захотите. Он даже более чувствителен к пластификаторам, чем кальцинированный глинозем, при высыхании он очень плотный, а усадка довольно низкая.Циркон очень тугоплавкий (имеет очень высокую температуру плавления) и имеет низкое тепловое расширение, поэтому он полезен для изготовления многих вещей (однако низкое тепловое расширение не обязательно означает, что он может хорошо выдерживать тепловой удар). Конечно, вам понадобится печь, способная работать при гораздо более высоких температурах, чем обычно для керамики или фарфора, чтобы хорошо их спекать.

Бросьте Zircopax на гончарный круг. Просто добавьте VeeGum.

Эти тигли отлиты из смеси 97% Zircopax (силиката циркония) и 3% Veegum T.Консистенция материала хороша для раскатывания и изготовления плитки, но он недостаточно пластичен, чтобы разбрасывать его очень тонко (поэтому в следующий раз я бы попробовал 4% Veegum). Обезвоживание гипсового бита занимает много времени. Но это не то, что я мог бы сделать из любого другого материала. Они невероятно огнеупорны (обожженные до конуса 10, они выглядят как бисквитный фарфор). Однако у меня были смешанные результаты по устойчивости к тепловому удару.

Повышает ли добавка грога устойчивость к тепловому удару?

Ваш браузер не поддерживает видео MP4.

Пиракс (пирофиллит) — минерал с очень низким тепловым расширением. Само собой разумеется, что если мы сможем максимизировать его процентное содержание в теле и не обжечь тело до точки, которая изменит кристаллическую структуру, оно будет устойчивым к растрескиванию при термическом ударе. С этой целью я смешал его только с каолином (шаровая глина добавляла бы немного кварца, который увеличил бы тепловое расширение) и отлил детали. Я обстрелял их на конусе 2 (убедившись, что на конусе 4 противоударные свойства начинают снижаться).Как видно из видео, добавление грога на самом деле вредит производительности! Чем выше Пиракс, тем лучше. Будет ли это работать для полок печи? Да!

Ссылки

Глоссарий Дантинг
Дунтинг обычно относится к трещинам при обжиге, которые появляются в керамической посуде при ее охлаждении в печи. Причина, как правило, в неравномерном сечении или слишком быстром охлаждении.
Глоссарий Сейф для пищевых продуктов
Гончары все больше осознают безопасность глазури для пищевых продуктов.Скептически относитесь к заявлениям гончаров о безопасности пищевых продуктов, которые не могут объяснить или продемонстрировать почему.
Глоссарий Можно мыть в посудомоечной машине
Безопасность при мытье в посудомоечной машине является проблемой для керамической посуды, особенно если посуда была импортирована или изготовлена ​​небольшой компанией или гончаром.
Глоссарий Кварцевая инверсия
В керамике это относится к внезапному изменению объема частиц кристаллического кварца, когда они проходят вверх и вниз через 573°C.С этим часто связаны трещины от обжига.
Глоссарий Кристобалитовая инверсия
В керамике кристобалит представляет собой форму (полиморф) кремнезема. Во время обжига частицы кварца в фарфоре могут превратиться в кристобалит. Это влияет на тепловое расширение обожженной матрицы.
Глоссарий Безумие
Крайзованные керамические глазури имеют сеть трещин. Понимание причин является наиболее практичным способом ее решения.В 95% случаев решение заключается в регулировании теплового расширения глазури.
Глоссарий Витрификация
Термин застеклованный относится к обожженному состоянию куска фарфора или керамических изделий. Витрифицированная посуда была обожжена достаточно сильно, чтобы сделать ее очень прочной, твердой и плотной.
Глоссарий Терракота
Термин Терракота может относиться к процессу или виду глины. Терракотовые глины богаты железом и доступны практически везде.Хотя они остекловываются при низких температурах, их обычно обжигают намного ниже и покрывают цветной глазурью.
URL-адреса http://www.astm.org/Standards/C554.htm
ASTM C554 — Метод испытания на стойкость к растрескиванию при тепловом ударе
Тесты Отказ от теплового удара
Тесты 300F: Тест на безумие в ледяной воде

Тони Хансен




https://digitalfire.ком, все права защищены
Политика конфиденциальности

Что такое тепловой удар и как его предотвратить?

Одним из наихудших сценариев для любого промышленного парового котла является то, что называется тепловым ударом. Это относится к проблеме безопасности внутри котла, которая может иметь тяжелые последствия. Тем не менее, это проблема, которую можно либо предотвратить, либо свести к минимуму при тщательном наблюдении.

Что такое тепловой удар?

Тепловой удар происходит при попадании холодной воды в горячий котел.Когда котел работает на полную мощность или почти на полную мощность, он заполнен кипящей водой, поэтому внезапное введение холодной воды вызовет серьезную реакцию с горячей водой, находящейся в данный момент в котле. Эта потенциально мощная реакция называется тепловым ударом. Резкая разница в температуре воды вызывает быстрое расширение и сжатие оборудования внутри котла, включая его трубы, трубные решетки, клапаны, фитинги и трубопроводы. Котел будет сопротивляться этим типам внезапных сокращений и расширений, создавая потенциально опасную ситуацию.

Каковы последствия теплового удара?

Серьезный тепловой удар внутри котла может привести к повреждению котла, ремонт которого может стоить тысячи долларов. В этот момент вам может быть лучше заменить котел, чем пытаться его отремонтировать. К сожалению, дорогостоящее повреждение котла иногда является наилучшим сценарием теплового удара. Термический удар также может привести к взрыву котла, что может привести к существенному материальному ущербу и серьезным травмам людей, находящихся рядом с котлом во время взрыва.

Что вызывает тепловой удар?

Очевидной причиной теплового удара является вода, которая вышла из котла и возвращается в котел после того, как она успела остыть и смешаться с горячей водой, еще находящейся в котле. Это создает охлаждение и повторный нагрев поверхностей труб, что заставляет их расширяться и сжиматься. Одной из основных проблем, которая может привести к тепловому удару, является слишком большой котел, который производит слишком много пара, позволяя охлажденной воде течь обратно в котел и смешиваться с горячей водой внутри.

Как предотвратить тепловой удар

Есть несколько мер предосторожности, которые вы можете предпринять, чтобы предотвратить тепловой удар. Для начала вы можете попытаться свести к минимуму количество циклов работы вашего котла в день. Это может сократить время, в течение которого ваш котел нагревает воду, уменьшая вероятность того, что холодная обратная вода потечет обратно в него. Вы также можете задать температуру металла печи, чтобы она совпадала с температурой металла корпуса. Кроме того, попытка свести к минимуму скорость потока воды значительно снизит вероятность теплового удара.Наконец, важно иметь котел подходящего размера для ваших операций. Если ваш котел слишком большой, будет ненужное циклирование, что может привести к тепловому удару. Конечно, если ваш котел слишком мал, вам будет сложно удовлетворить свои потребности в паре.

Полная защита от теплового удара

Самый надежный способ предотвратить серьезный взрыв из-за теплового удара — это обменять ваш текущий котел на водотрубный котел Miura. Конструкция Miura делает практически невозможным для одного из наших котлов катастрофический взрыв, подобный тем, которые возможны с жаротрубными котлами.У нас более 200 000 работающих под давлением сосудов по всему миру, и ни разу не было сообщений о серьезных взрывах.

Если вы не хотите беспокоиться о том, что тепловой удар может повредить ваш котел, свяжитесь с представителем Miura, чтобы узнать, почему наши котлы безопаснее и эффективнее традиционных котлов.

Тепловой удар в промышленной керамике

Часто можно улучшить характеристики, изменив один или несколько из них, но, как и во всех керамических применениях, тепловой удар является лишь частью уравнения, и изменения следует рассматривать в контексте всех требований к производительности.

При проектировании любого продукта из керамики необходимо учитывать общие требования и часто затем находить наилучший компромисс, который будет работать.

В высокотемпературных приложениях тепловой удар часто является основной причиной отказа. Он состоит из комбинации теплового расширения, теплопроводности и прочности. Быстрые изменения температуры как вверх, так и вниз вызывают перепады температур внутри детали, мало чем отличающиеся от трещины, возникающей при прикладывании кубика льда к горячему стеклу.Движение через различное расширение/сжатие приводит к растрескиванию и разрушению.

Нет простых ответов на вопрос о тепловом ударе, однако следующие рекомендации, как правило, полезны.

— выберите марку материала, которая имеет некоторые присущие характеристики теплового удара, но соответствует требованиям применения. Карбиды и силикаты кремния превосходны. Продукты на основе оксида алюминия менее хороши, но их можно улучшить с помощью правильного дизайна.

– Пористые продукты, как правило, лучше, чем непроницаемые, и выдерживают большие изменения температуры.

– Изделия с тонкими стенками работают лучше, чем изделия с толстыми стенками. Также избегайте больших переходов по толщине по всей детали. Секционные детали могут быть лучше, так как они обеспечивают меньшую массу и предлагают предварительно растрескавшуюся конструкцию, уменьшающую концентраторы напряжения.

– Сведите к минимуму использование острых углов, так как они являются идеальными отправными точками для трещин. Избегайте растяжения керамики. Детали могут быть предварительно напряжены за счет конструкции, чтобы облегчить эту проблему.

– По возможности посмотрите на процесс применения, чтобы увидеть, можно ли обеспечить более мягкое изменение температуры.Предварительный нагрев керамики или снижение скорости изменения температуры.

Вышеупомянутые пункты помогут облегчить проблемы с тепловым ударом, но всегда лучше обсудить ситуацию со специалистами в этой области.

Тепловой удар (термический стресс) | Инженерная библиотека

На этой странице представлены главы о тепловом ударе (термическом напряжении) из «Справочника по основам DOE: материаловедение», DOE-HDBK-1017/1-93, U.S. Министерство энергетики, январь 1993 г.

Другие связанные главы из «Справочника по основам Министерства энергетики: материаловедение» можно увидеть справа.

Термическое напряжение

Термические напряжения возникают в материалах при их нагревании или охлаждении. Термические напряжения влияют на работу оборудования как из-за крупных компонентов, подверженных нагрузкам, так и из-за того, что на них влияет способ эксплуатации установки. В этой главе описываются проблемы, связанные с тепловым напряжением.

Тепловой удар

Термический удар (напряжение) может привести к чрезмерным температурным градиентам на материалах, что приводит к чрезмерным напряжениям. Эти напряжения могут состоять из растягивающего напряжения , которое представляет собой напряжение, возникающее из-за сил, действующих в противоположных направлениях, стремящихся разорвать материал, и сжимающего напряжения , которое представляет собой напряжение, возникающее из-за сил, действующих в противоположных направлениях, стремящихся сжать материал. . Эти напряжения, циклические по своей природе, могут привести к усталостному разрушению материалов.

Термический удар вызывается неравномерным нагревом или охлаждением однородного материала или равномерным нагревом неоднородных материалов. Предположим, что тело нагрето и ограничено так, что оно не может расширяться. При повышении температуры материала повышенная активность молекул заставляет их прижиматься к ограничивающим границам, создавая тем самым тепловые напряжения.

Если материал не ограничен, он расширяется, и один или несколько его размеров увеличиваются. Коэффициент теплового расширения (α) связывает относительное изменение длины ΔL/L, называемое термической деформацией, с изменением температуры на градус ΔT.

$$ \alpha = { { \Delta L \over L } \over \Delta T } $$

(3-1)

$$ {\Delta L \over L} = \alpha ~\Delta T $$

(3-2)

куда:

L = длина (дюймы)
ΔL = изменение длины (дюймы)
α = коэффициент линейного теплового расширения (°F -1 )
ΔT = изменение температуры (°F)

В таблице 1 приведены коэффициенты линейного теплового расширения для нескольких часто встречающихся материалов.

Таблица 1: Коэффициенты линейного теплового расширения
Материал Коэффициенты линейного теплового расширения (°F -1 )
Углеродистая сталь 5,8×10 -6
Нержавеющая сталь 9,6×10 -6
Алюминий 13,3×10 -6
Медь 9,3×10 -6
Свинец 16.3×10 -6

В простом случае, когда два конца материала строго ограничены, термическое напряжение можно рассчитать с использованием закона Гука, приравняв значения ΔL/L из уравнений (3-1), (3-2) и (3-3) .

$$ E = { \text{напряжение} \over \text{деформация} } = {F / A \over { \Delta L \over L }} $$

(3-3)

или

$$ { \Delta L \over L } = {F / A \over E} $$

(3-4)

$$ \alpha ~\Delta T = {F / A \over E} $$

(3-5)

$$ F/A = E ~\alpha ~\Delta T $$

куда:

F/A = термическое напряжение (psi)
E = модуль упругости (psi)
α = коэффициент линейного теплового расширения (°F -1 )
ΔT = изменение температуры (°F)

Пример: Учитывая стержень из углеродистой стали, защемленный с обоих концов, каково термическое напряжение при нагреве от 60°F до 540°F?

Решение:

α = 5.8×10 -6 /°F (из таблицы 1)
E = 3,0×10 7 фунтов/дюйм. 2 (из таблицы 1 модуля 2)
ΔT = 540°F — 60°F = 480°F
Напряжение = F/A = EαΔT = (3,0×10 7 фунтов/дюйм 2 ) × (5,8×10 -6 /°F) × 480°F
Термическое напряжение = 8,4×10 4 фунтов/дюйм. 2 (что выше предела текучести)

Термические напряжения являются серьезной проблемой в реакторных системах из-за величины возникающих напряжений.При быстром нагреве (или охлаждении) толстостенного сосуда, такого как корпус реактора, одна часть стенки может попытаться расшириться (или сжаться), а соседний участок, еще не подвергшийся изменению температуры, попытается сдерживать его. Таким образом, обе секции находятся в напряжении. Рисунок 1 иллюстрирует происходящее.

Сосуд считается толстостенным или тонкостенным на основании сравнения толщины стенки сосуда с радиусом сосуда. Если толщина стенки сосуда составляет менее примерно 1 процента радиуса сосуда, его обычно считают тонкостенным сосудом.Если толщина стенки сосуда составляет более 5–10 процентов радиуса сосуда, сосуд считается толстостенным. То, считается ли сосуд с толщиной стенки от 1 до 5 процентов от радиуса тонкостенным или толстостенным, зависит от конкретной конструкции, конструкции и применения сосуда.

Рисунок 1: Нагрузка на стенку корпуса реактора

Когда холодная вода попадает в сосуд, холодная вода заставляет металл на внутренней стенке (левая сторона рисунка 1) охлаждаться раньше, чем металл снаружи.Когда металл на внутренней стенке охлаждается, он сжимается, в то время как горячий металл на внешней стенке все еще расширяется. Это создает термическое напряжение, в результате чего холодная сторона подвергается растягивающему напряжению, а горячая сторона — сжимающему, что может вызвать трещины на холодной стороне стены. Эти напряжения показаны на рис. 2 и рис. 3 в следующей главе.

Нагрев и охлаждение корпуса реактора, а также добавление добавочной воды в систему теплоносителя реактора могут вызвать значительные изменения температуры и тем самым вызвать значительные тепловые напряжения.Медленный контролируемый нагрев и охлаждение реакторной системы и регулируемые скорости добавления подпиточной воды необходимы для минимизации циклического термического напряжения, тем самым снижая вероятность усталостного разрушения компонентов реакторной системы.

Операционные процедуры предназначены для уменьшения как величины, так и частоты этих нагрузок. Эксплуатационные ограничения включают пределы скорости нагрева и охлаждения для компонентов, предельные температуры для ввода систем в эксплуатацию и конкретные температуры для конкретных давлений для работы системы.Эти ограничения позволяют материальным структурам изменять температуру с более равномерной скоростью, сводя к минимуму термические напряжения.





Термический удар под давлением

Персонал должен знать, как давление в сочетании с тепловым стрессом может привести к повреждению растительных материалов. В этой главе рассматривается тепловой удар (стресс) с колебаниями давления.

Определение

Одной из проблем безопасности, которая является долгосрочной проблемой, вызванной старением ядерных установок, является тепловой удар под давлением (PTS).PTS — это удар, испытываемый толстостенным сосудом из-за комбинированных напряжений от быстрого изменения температуры и/или давления. Неравномерное распределение температуры и последующее дифференциальное расширение и сжатие являются причинами возникающих напряжений. По мере старения установок по наработке на полной мощности нейтронное излучение вызывает изменение пластичности материала корпуса, что делает его более восприимчивым к охрупчиванию. Таким образом, если старый корпус реактора быстро охлаждается при высоком давлении, вероятность выхода из строя из-за растрескивания значительно возрастает.

Оценка эффектов PTS

Изменения от одной стационарной температуры или давления к другой представляют интерес для оценки влияния СТВ на целостность корпуса реактора. Это особенно верно в отношении изменений, связанных с быстрым расхолаживанием реакторной системы, что вызывает тепловой удар в корпусе реактора. Эти изменения называются переходными. Давление в системе реактора повышает тяжесть теплового удара из-за добавления нагрузки от давления.Переходные процессы, сочетающие высокое давление в системе и сильный тепловой удар, потенциально более опасны из-за дополнительного воздействия растягивающих напряжений на внутреннюю поверхность стенки корпуса реактора. Кроме того, ударная вязкость материала корпуса реактора снижается при быстром снижении температуры.

Напряжения, возникающие из-за давления системы теплоносителя, воздействующего на внутреннюю стенку сосуда (где флюенс нейтронов наибольший), всегда имеют растягивающую природу. Напряжения, возникающие из-за температурных градиентов на стенке сосуда, могут быть как растягивающими, так и сжимающими.Тип напряжения зависит от толщины стенки и меняется от нагрева к охлаждению. Во время нагрева системы температура внешней стенки сосуда отстает от температуры внутренней стенки. Напряжения, создаваемые этим температурным градиентом и давлением в системе, создают профиль, показанный на рисунке 2.

Во время нагрева видно, что, хотя напряжения давления всегда растягивающие, при толщине 1/4 (1/4 Тл) температурные напряжения имеют сжимающий характер. Таким образом, напряжения в месте 1/4 T имеют тенденцию к нейтрализации во время нагрева системы.Однако в месте 3/4 Тл напряжения как от температуры, так и от давления являются растягивающими и, таким образом, усиливают друг друга во время нагрева системы. По этой причине расположение 3/4 Т ограничивает время нагрева системы.

Рисунок 2: Профиль напряжения при нагреве

Во время охлаждения системы получается профиль напряжения, показанный на рис. 3. Во время охлаждения внешняя стенка отстает от падения температуры внутренней стенки и имеет более высокую температуру. Видно, что во время охлаждения напряжения в месте 3/4 T являются растягивающими из-за давления в системе и сжимающими из-за температурного градиента.Таким образом, во время охлаждения напряжения в месте 3/4 Т имеют тенденцию к устранению. Однако в точке 1/4 T напряжения давления и температуры являются растягивающими и усиливают друг друга. Таким образом, расположение 1/4 T ограничивает время восстановления системы.

К переходным процессам температуры на станции, которые имеют наибольшую вероятность возникновения теплового удара, относятся чрезмерный нагрев и охлаждение станции, аварийные остановки станции, отклонения давления на станции за пределы нормальных диапазонов давления и аварии с потерей теплоносителя (LOCA).В водо-водяных реакторах (PWR) два переходных процесса, которые могут вызвать наиболее сильный термический удар в корпусе реактора, — это LOCA с последующим впрыском воды из системы аварийного охлаждения активной зоны (САОР) и резкое увеличение теплопередачи из первого контура во второй. .

Рисунок 3: Профиль стресса при перезарядке

Объекты основной деятельности

Места в системе реактора, в дополнение к корпусу реактора, которые в первую очередь подвержены термическому удару, включают линию распыления компенсатора давления и систему очистки.
