Теплица с раздвижной крышей своими руками

Крыша является одним из основных элементов конструкции теплицы. Именно на нее приходится основная ветровая и снеговая нагрузка. Современные модели тепличных крыш обладают не только необходимой прочностью и прозрачностью, но и являются частью вентиляционной системы.

В этой статье будет показано, какая крыша лучше для теплицы. Достоинства и недостатки различных моделей и области их применения. А так же предоставлена информация о том, как сделать теплицу со съемной крышей своими руками.

Invalid Displayed Gallery

Содержание

1. Разновидности крыш для теплицы
2. Раздвижные крыши
3. Устройство раздвижной крыши
4. Итоги

Разновидности крыш для теплицы

На данный момент наиболее распространенными являются следующие типы крыш для теплиц:

Арочная. В последнее время получила широкую популярность из-за использования гибкого материала для покрытия –поликарбоната. Имеет следующие преимущества:

• Более устойчива к ветровым и снеговым нагрузкам;
• Расход материала на каркас и покрытие меньше на 40% чем для скатных моделей;
• Имеет лучшую световую проницаемость;
• Образующийся конденсат скатывается по стенкам, а не капает на растения;
• Простой монтаж покрытия на арочную крышу для теплицы своими руками (пленка или сотовый поликарбонат).

Из основных недостатков можно отметить:

• Не очень подходит для выращивания растений не ограниченных в росте (детерминантных) особенно на внешних от центра грядках;
• Сложно устраивать окна для проветривания на длинных сторонах теплицы.

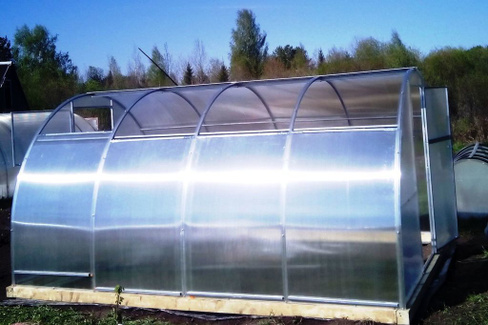

Арочная конструкция, на фото торцевые оконные проемы для проветривания

Капелька. Является более прочным подвидом арочной теплицы. Переходная форма между классической двухскатной и арочной формами. Ее крыша сходится под углом, что придает конструкции большую вертикальную прочность, а снег просто съезжает со скатов, не задерживаясь.

Форма капелька, считается одной из наиболее простых для устройства крыш из поликарбоната своими руками

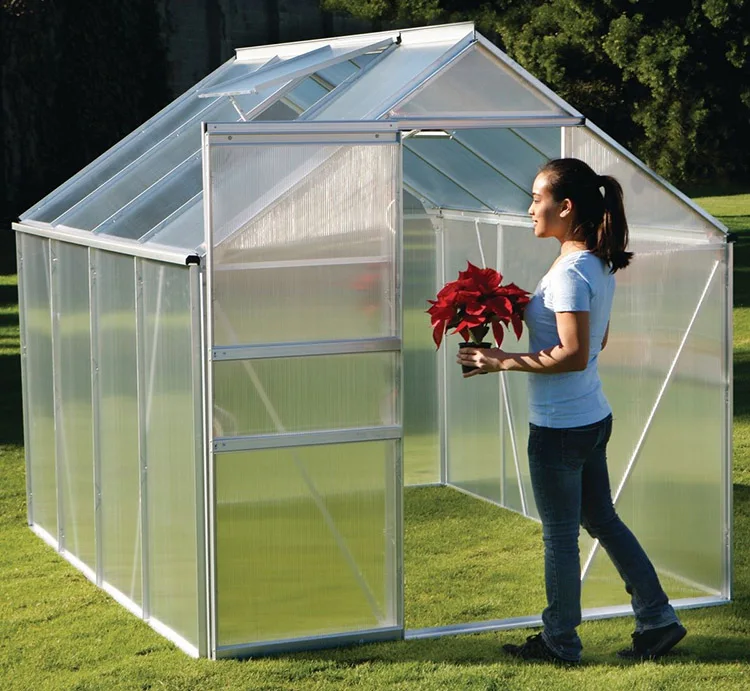

2х скатная. Классическая форма оптимальная для устройства капитальной теплицы с раздвижной крышей. Преимущества данной конструкции:

• Выдерживает довольно значительные механические нагрузки;
• Пригодна для выращивания высокорослых растений в любой части, в том числе и вдоль стен;
• Легко утроить систему вентиляции в крыше вдоль всей теплицы;
• Для постройки каркаса может использоваться любой материал: дерево, металл, кирпич и т. п.
• Форма двускатного верха позволяет использовать остекленные рамы для покрытия.

Недостатки:

• Для постройки такого сооружения необходимо больше материала, а значит, и стоимость будет выше;
• Более сложный процесс монтажа.

Чертеж теплицы из поликарбоната с двухскатной крышей, в качестве материала каркаса может выступать дерево, металлические профили или ПВХ трубы

Односкатная. Наименее удачная форма, используется в основном при устройстве теплицы у стены дома. Препятствует попаданию света в полном объеме необходимом для полноценного роста растений. Обычно имеет незначительный угол наклона. На такой крыше скапливается снег, что заставляет либо дополнительно укреплять конструкцию, либо периодически ее очищать.

Односкатная пристенная теплица с каменным фундаментом и деревянными остекленными рамами

Ломаная (многогранная). Проекты таких сооружений были разработаны для оптимизации эффекта рассеивания света при использовании стекла. Сейчас, с применением поликарбоната, эти конструкции встречаются довольно редко, так как сложны в установке.

Излишне усложненный проект, чертеж ломаной крыши для теплицы

Купольная. Из последних разработок стоить отметить купольные теплицы, состоящие из элементов треугольной формы. По утверждениям разработчиков такая конструкция способна лучше рассеивать свет и является более теплостойкой.

Оригинальное купольное сооружение, несомненно, станет украшением приусадебного участка

Существует множество необычных крыш для теплиц из поликарбоната или стекла, которые выполняют, скорее, декоративную функцию или являются данью моде. Кроме необычной формы они не несут никакой дополнительной функциональной нагрузки.

Пирамидальная теплица с открывающейся вверх дверью

Раздвижные крыши

В последнее время большую популярность приобрели различные теплицы со сдвижной крышей. Преимущества усовершенствованной системы вентиляции дает возможность выращивания растений в условиях открытого грунта. Одновременно с этим различные ручные и автоматические механизмы способны быстро изолировать внутреннее пространство от негативного влияния внешней среды. Это компенсирует сложность и высокую стоимость сооружения.

Распространение получили надежные и эргономичные механизмы, каждый из которых имеет свои особенности эксплуатации:

• Матрешка;
• Кабриолет;
• Бабочка.

Раздвижная теплица из поликарбоната – модель «матрешка»

Такой тип сдвижной конструкции позволяет складывать сооружение на зиму минимизируя площадь поверхности, на которую приходится снеговая нагрузка. Кроме того размещенные одна под одной дуги придают каркасу дополнительную прочность.

Теплица с открывающейся крышей – модель бабочка

Используется, в основном, для сооружений небольшой площади. Основным недостатком является значительная ветровая нагрузка на откидные элементы. Плюс в большой скорости трансформации устройства.

Теплица кабриолет со съемной крышей – секции передвигаются вручную по специальным роликам

Устройство раздвижной крыши

В продаже есть специальные механизмы для автоматического открывания и закрывания окон в различных сооружениях. Принцип действия таких приспособлений заключается в расширении специальной жидкости помешенной в цилиндр ограниченный с торцевых сторон поршнями. При превышении температурой порогового значения поршень выдавливает шток, и окна в теплице приоткрываются тем больше, сем выше температура в помещении. И, наоборот, при снижении температуры объем жидкости уменьшается и внутренняя пружина возвращает поршни назад.

Термореактивный механизм для теплицы с автоматической раздвижной крышей

Более подробно о механизмах автоматического проветривания, их действии, установке и настройке можно узнать из этого видео:

При помощи этого или аналогичных ему механизмов довольно просто оборудовать своими руками стандартную теплицу из металлического профиля откидными форточками или раздвижной крышей:

1. Каркас сооружения собирается из гнутых профилированных металлических труб квадратного сечения. Крепление можно осуществлять сваркой или винтовыми соединениями. Но такие способы имеют массу недостатков, начиная от невозможности разборки и заканчивая сложностью присоединения разборных стыков. Оптимальным вариантом является использование универсального крепежа. Другие названия – краб система или спайдер.

Разборный каркас с местами крепления универсальных крепежей

2. Место установки форточки выбирается в конце теплицы для того, чтобы при ее открытии образовывался поток воздуха. Оптимальной, система вентиляции считается тогда, когда при максимальном использовании она занимает от 25- до 30% все площади покрытия ограждающих конструкций строения (стен или крыши). Можно использовать другие варианты расположения. Часто практикуют устройство специальных вентиляционных отдушин в нижней части стены или в фундаменте, теплицы с открывающимся верхом. Такая система потоков воздуха является наиболее эффективной с точки зрения скорости охлаждения внутреннего пространства, но может повредить некоторым растениям.

Дуги форточки выгнуты под той же кривизной, что и каркас

3. Рама размещается между двумя поперечинами, петли крепятся к собственной стойке, это придает каркасу дополнительную пространственную жесткость.
4. После того как весь каркас, включая подвижные элементы, будет обшит сотовым поликарбонатом, производится установка автоматического механизма для открывания. В данном случае был использовано универсальное устройство на основе термореактивной жидкости – Autovent XL.

Вентиляционный люк с установленным механизмом открывания

При монтаже необходимо позаботиться о герметичности стыков между вентиляционным люком и крышей теплицы. Часто практикуют применение монолитного поликарбоната с установкой в раме форточки внахлест.

Итоги

Наиболее выгодно как финансово, так и по затратам времени применять готовые решения по автоматизации системы вентиляции в теплице. При этом такими приспособлениями могут быть оборудованы все сооружения, имеющие откидные или сдвигающиеся люки для проветривания.

Теплица с открывающейся крышей (откатной) своими руками. Чертеж + фото + видео

В предыдущей статье я сделал обзор теплицы Кормилицы – Умницы (обязательно посмотрите). Теперь посмотрим, как можно самостоятельно сделать конструкцию с открывающей крышей. Ведь не у всех людей, есть средства для покупки готового сооружения, а другие стараются делать все своими руками. Для наглядности в статье я буду использовать видео ролики и изображения.

Прежде, чем приступить к работам, необходимо определиться с местоположением будущей теплицы с откатной крышей. На расстоянии 5 метров не должно быть никаких сооружений и высоких насаждений, чтобы на растения в теплице не падала тень. Также рекомендуется воспользоваться схемой построения каркаса.

Но если вы не уверены в своих силах, то работу лучше доверить профессионалам, которые по чертежу возведут конструкцию по вашим пожеланиям.

На сегодняшний день существует множество видов сооружений с откатной крышей, поэтому в этой статье я постараюсь рассказать об основных моментах изготовления сооружения.

Содержание:

• Из чего лучше сделать теплицу с откатной или открывающейся крышей?
• Преимущества теплицы
• Схема (чертеж)
• Видео

Из чего лучше сделать теплицу с откатной или открывающейся крышей?

Форма будущей крыши зависит особенностей конструкции, откатного механизма, а также используемого материала покрытия. Все эти моменты необходимо учитывать во время разработки проекта.

Выбор материала для изготовления каркаса зависит от целей, предпочтений и финансовых возможностей. Рассмотрим особенности предпочтительных материалов:

• Металл. Для скатной крыше лучше использовать уголок, швеллер, а для арочной формы, рекомендуется использовать металлический профиль или трубу. Этот материал является очень надежным, поэтому теплица прослужит много лет.
• Дерево. Люди, которые решают самостоятельно изготовить сооружение, чаще всего, используют именно дерево, так как с ним легче работать. Однако в этом случае сделать раздвижной механизм будет достаточно сложно. Для подвижных элементов необходима точность, поэтому для обработки дерева придется воспользоваться специальной технологией и оборудованием. Деревянное сооружение лучше купить у производителя.
• Металлопластик и пластик. Эти дешевые и простые материалы, чаще всего используют для каркаса. Это объясняется тем, что он легко обрабатывается и монтируется. Несмотря на невысокую цену труб из металлопластика, они позволяют соорудить надежную теплицу, срок службы которой не уступает конструкциям из других материалов.

Изготовленная теплица с откатной крышей своими руками из металлопластика и поликарбоната является бюджетным вариантом для владельца земельного участка.

Также необходимо определиться с материалом покрытия сооружения с открывающейся крышей.

• Поликарбонат. Садоводы и фермеры утверждают, что конструкция, покрытая этим материалом, является лучшим вариантом. Благодаря гибкости и легкости поликарбонат просто обрабатывается и ему можно придать форму арки.
  Плюс ко всему он хорошо пропускает солнечный свет и обладает отличными теплоизолирующими свойствами.
• Стекло. Это качественный материал, который обладает хорошей светопропускаемостью. Однако стеклянные элементы имеют большой вес, поэтому для теплицы нужно подготовить фундамент и надежный каркас. Стекло рекомендуется использовать только профессионалам, которые имеют опыт работы с ним.
• Акрил. По своим характеристикам он похож на поликарбонат, однако отличается высокой прочностью. Акрил легко обрабатывается и гнется. При его использовании не нужно готовить основательный фундамент.
• Рулонные материалы. Пленку редко используют для изготовления своими руками теплицы с раздвижной крышей, так как она не выдерживает большие нагрузки и атмосферное воздействие. Такое сооружение может прослужить не более двух сезонов.

Преимущества теплицы

Если вы еще сомневаетесь, нужна ли вам конструкция с откатной крышей, то рекомендуется ознакомиться с преимуществами.

Важно отметить, что теплица с открывающейся крышей, всего на 5% дороже обычной конструкции.

Плодородная почва

В зимний период снег падает на почву, поэтому в ней задерживается влага, и она не пересохнет за несколько месяцев. Кроме того, снежный покров защищает грядки от гибели необходимых микроорганизмов, в противном случае, почва истощается за короткие сроки. Ведь экономичнее поддерживать живой грунт, чем каждый год менять его.

Надежность каркаса

Благодаря откатной крыше, конструкция не подвергается большим нагрузкам под давлением снега. Многие люди ошибочно полагают, что снежный покров является нетяжелым. В течение зимы может накопиться большой слой, вес которого может достигать нескольких тонн, особенно если снег влажный.

Не стоит доверять рекламным акциям, в которых утверждается, что теплица способна выдержать снежную нагрузку.

Защита от высоких температур

В летнее время теплица с откатной крышей является незаменимой для садоводов. Ведь можно слегка приподнять крышу, чтобы обеспечить проветривание. Одних форточек может быть недостаточно, так как температура внутри сооружения может достигать 40 градусов, что негативно отражается на растениях.

Избежать перегрева не помогает и открытая дверь. А вот подъемные элементы крыши позволяют полностью проветривать теплицу, без образования сквозняков.

Освещенность

Всем растениям нужен солнечный свет, но в закрытой теплице его недостаточно. Даже такой материал как светопропускаемый поликарбонат поглощает многие спектры. Чтобы не использовать искусственное освещение, рекомендуется использовать конструкцию с откатной крышей.

Оптимальный микроклимат

С детства все знают, что теплый воздух поднимается вверх, поэтому под крышей теплицы горячий воздух. Избавиться от проблемы можно при помощи открывания форточек, но в этом случае растения могут простудиться.

Бюджетная прочность

Одним из самых значимых преимуществ теплицы с открывающейся крышей является то, что можно изготовить легкую конструкцию, без использования подпорок. Поэтому можно купить дешевый профиль.

Несмотря на многочисленные преимущества такой теплицы, не каждый садовод решается возвести такое сооружение у себя на участке. Это объясняется тем, что люди не доверяют новинкам.

Схема (чертеж)

Прежде чем приступить к изготовлению теплицы своими руками, необходимо самому разработать проект или использовать готовые решения. Но я бы все же посоветовал воспользоваться услугами профессионалов, которые подготовят чертеж будущей конструкции.

Для частного использования рекомендуется сделать небольшую конструкцию из металлического профиля. Важно понимать, что теплица должна смотреть на юг.

На следующей схеме показана конструкция теплицы из поликарбоната

Этот чертеж позволяет построить теплицу следующего вида:

Еще один вариант схемы сооружения со раздвижной крышей:

Более точные чертежи сможет подготовить только специалист, который знает все нюансы.

Видео

Я прочитал в интернете несколько статей, и сделал вывод, что многие садоводы считают теплицу Кормилицу – Умницу лучшим вариантом, на видео ниже показано, как нужно делать монтаж конструкции.

Из следующего ролика можно понять принцип действия раздвижной крыши:

Еще один вариант теплицы со сдвижной крышей

Можно сделать вывод, что люди, которые хотят получить большой урожай, воспользуются предложениями современных производителей или постараются своими руками сделать конструкцию с открывающейся крышей.
