ЦСП – технические характеристики, применение

Перед тем как ознакомиться с характеристиками и способами применения данного материала, напомним: ЦСП – цементно-стружечные плиты, отличающиеся особой экологичностью. Эти плиты лучше всего подойдут для создания безопасного для здоровья человека дома. Цементно-стружечные плиты обладает целым ассортиментом достоинств: негорючие, экологически чистые, а также его относят к группам стройматериалов, применяемых в технологиях так называемого «сухого монтажа».

Внешне ЦСП представляют собой идеально гладкие плиты, вписывающиеся в любой интерьер и дизайн.

Изготовление цементно-стружечные плиты

ЦСП делают из проверенного временем сырья — из древесной стружки и цемента, к которым добавляют определенную долю химических модификаторов, минерализующих древесную стружку. Именно минерализация древесной стружки делает их устойчиво к гниению и эрозии. Минерализация трансформирует стружку в состояние, в котором она способна сопротивляться погодным условиям, химикатам, насекомым, огня, грибкам, грызунам, гнили и влаге.

В их состав входят:

Тонкие листы стружки хвойных пород — 24%.
Портландцемент – 65%.
Химические вещества, связывающие эти два компонента – 4%.
Вода – 9%.

Все эти вещества смешиваются вместе, а затем спрессовываются.

В химических добавках и заключён главный секрет универсальности ЦСП. Они снижают вредное воздействие цемента на древесину и придают этому материалу массу достоинств, превращая стружку в особый минерал.

Преимущества ЦСП

Плюсов у таких плит достаточно для того, чтобы выбрать её для отделки помещений:

Экологичность. Основу плит составляют натуральные материалы, а химический состав не выделяет веществ, ядовитых или опасных для человека в процессе эксплуатации.
Небывалая прочность. ЦСП идеально подходит как для отделки пола, так и для отделки потолка.

Влагостойкость. Она равна влагостойкости каменных материалов. Поэтому плиты можно применять в помещениях и низкой, и высокой влажности.
Морозостойкость. При частой разморозке и заморозке не меняет своей формы и размера.
Режется, как OSB плиты.
Звукоизоляция. Идеально подойдут для отделки стен в тех местах, где слишком шумно. Эффективно гасят посторонние звуки.
Огнеупорный. Плиты стойко переносят высокие температуры.
Устойчивость к грибкам, плесени и гниению.
Грызуны и насекомые равнодушны к этому материалу, так что от них плиты не пострадают.
Сочетаются с большинством отделочных материалов.
Низкая стоимость.

При таком солидном перечне достоинств, ЦСП имеет хоть и малочисленные, но существенные недостатки.

Минусы ЦСП

К недостаткам плит можно отнести:

Большой вес. Такую плиту тяжело транспортировать на верхние этажи и кровлю. Вес средней плиты колеблется от 73 до 85 килограмм.
Если положить листы на неровную поверхность, то они могут треснуть, как каменные листы. Если хотите этого избежать, то убедитесь, что пол, стены, потолки идеально ровные.
Низкая прочность на изгиб. Такой материал не подходит для строительства арок или сооружений, имеющих изогнутые линии.

Технические параметры

Размерный ряд цементно-стружечных плит включает в себя плиты:

Длиной от 2,7 до 3,2 метра. Обычно закупаются 3-х метровые плиты.
Шириной 1,25 метра.
Толщиной от 8 до 36 миллиметров. Чаще всего использую плиты 10, 16 и 20 миллиметров.

Толщина и длина влияют на вес плиты. С увеличением толщины, увеличивается значение веса плиты. Например, 8-миллиметровая плита имеет вес 36,45 килограмм, а 36-миллиметровая – 194,4 килограмма.

Другие технические показатели следующие:

Плотность от 1100 до 1400 кг/м³. Она зависит от уровня влажности.
Прочность – на изгиб 9-12 Мпа, на растяжение – 0,4 Мпа. Вот почему ЦСП не годятся для строений с изогнутой формой. Но цементно-стружечные плиты прекрасно подвержены продольной деформации.
Стандартная влажность – 9%.
Паропроницаемость — 0,03 мг/(м·ч·Па). То есть пористый материал этих плит «дышит», что можно отнести к достоинствам ЦСП.
Теплопроводность — 0,26 Вт/(м·К). Она гораздо выше, чем у кирпича или бетона.

Теперь рассмотрим, где применяют плиты с данных перечнем свойств.

Виды ЦСП и их применение

Важно помнить, что существует два вида цементно-стружечных плит. Это гладкие и шероховатые плиты.

Гладкие — хороши для внутренней отделки комнат. На них хорошо держатся обои, ложится акриловая краска, укладывается плитка, линолеум, ламинат, ковролин. Используя их, можно создать идеально ровное помещение, напольное покрытие. Они подходят для облицовки ванных комнат, так как обычно пропитаны веществом, защищающим от влаги.

Шероховатые – идеальны для внешней облицовки зданий. С их помощью легко выровнять стены, создать кровельный пирог, опалубки. Из них изготавливают сэндвич-панели, которые могут служить для создания тропинок и дорожек.

Также из ЦСП можно возводить заборы, сооружать мебель, поддоны и крупные складские конструкции.

Применение ЦСП во внутренней отделке сооружений

Благодаря таким качествам, как огнестойкость (может противостоять пламени в течение 50 минут), влагостойкость и удобство в работе (легко режется, хорошо вбиваются гвозди и вкручиваются саморезы) ЦСП – отлично подходит для внутренней отделки зданий. Из них получаются отличная черновая обшивка для стен или каркаса, межкомнатные перегородки, изолирующие звук. Но ЦСП обычно скупают для отделки пола. Остановимся на этом процессе подробней:

Сначала нужно уравнять и проверить поверхность, которую собираетесь покрывать ЦСП. Все неровности необходимо устранить – зашпаклевать или заделать цементным раствором, если опора бетонная. Если земляная (делается на первом этаже дома), то необходимо создать насыпную подушку из песчано-гравийной смеси толщиной около 20 см.
На опорные кирпичные столбы укладывают гидро- и звукоизоляцию.

Сверху укладываются лаги (деревянные бруски 5 * 8 см) на расстоянии друг от друга от 0,5 до 1 метра.
На них монтируется тонкие ЦСП.
Поверх тонких плит прокладывают гидроизоляцию и утеплитель. Этот слой лучше сделать уже лаги на 2-3 сантиметра, чтобы создать вентиляционный зазор.
Затем покрывают ЦСП, закрепляя их саморезами с потайными головками. Толщина плиты должна быть не более 20 миллиметров, если вы делаете пол для жилых помещений. Для складских – подойдут плиты толщиной 24-36 миллиметров.

Таким образом, вы получите тёплый и прочный пол, который прослужит вам не один десяток лет. Но ЦСП можно применять не только внутри, но и снаружи дома.

Применение ЦСП для внешней отделки сооружений

Листы ЦСП невероятно удобны для внешней отделки строений.

Они морозостойкие, сохраняют тепло и не повреждаются при взаимодействии с влагой. И можно использовать плиты абсолютно любой толщины. Кроме того, их легко покрасить или покрыть штукатуркой. Однако поверхность плит в этом не нуждается.

Обычно на стены набивают маяки, поверх которых просто укладывают цементно-стружечные плиты.
Для заделки стыков применение шпатлевки недопустимо. Лучше для этих целей использовать герметик. Он не трескается и подстраивается под действие атмосферных осадков.

Интересно смотрятся дома, стены которых облицованы ЦСП под кирпич. Сейчас существует и другая декоративная отделка этих плит. Выглядит такой дом великолепно, а затрат трудовых и финансовых ресурсов потребует минимальных.

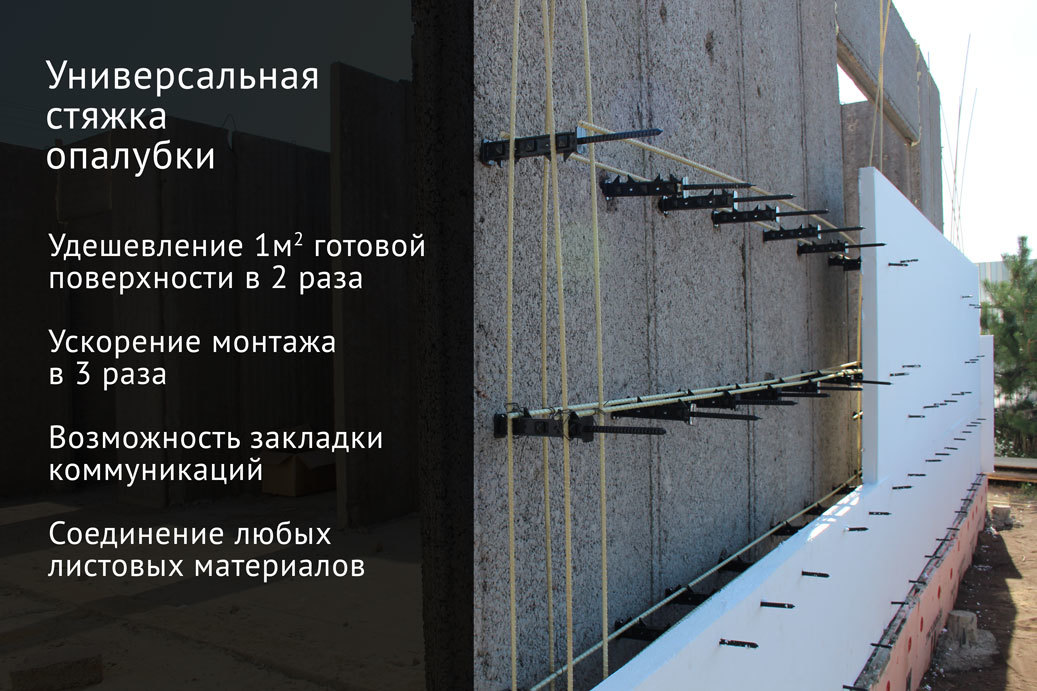

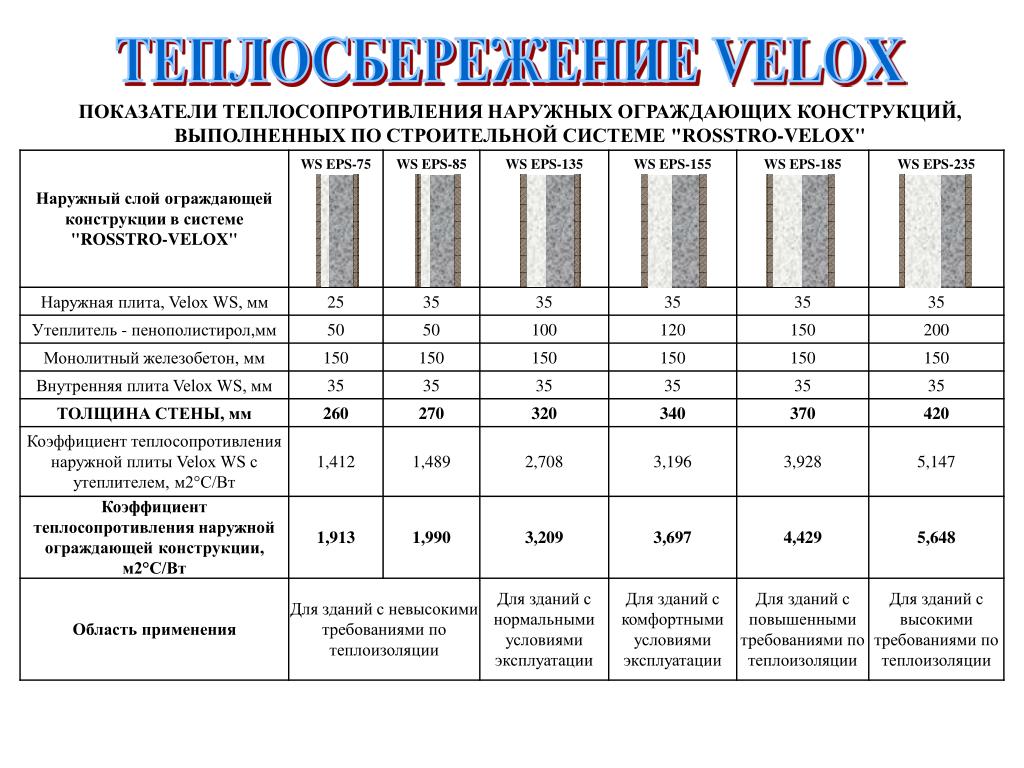

ЦСП также используют для создания опаблуки много— или одноразового пользования. Такие плиты не дают влаге проникать в дом, что предотвращает появление сырости благодаря хорошей влагостойкости.

Как было сказано выше, из цементно-отделочных плит изготавливают сэндвич-панели. Они обладают высокой жёсткостью, что позволяет улучшить жёсткость конструкции в целом. Из них можно в короткие сроки собрать дом с хорошей теплоизоляцией. Трудности могут возникать лишь из-за огромного веса таких плит. Имея толщину 36 миллиметров, они весят 400 килограмм.

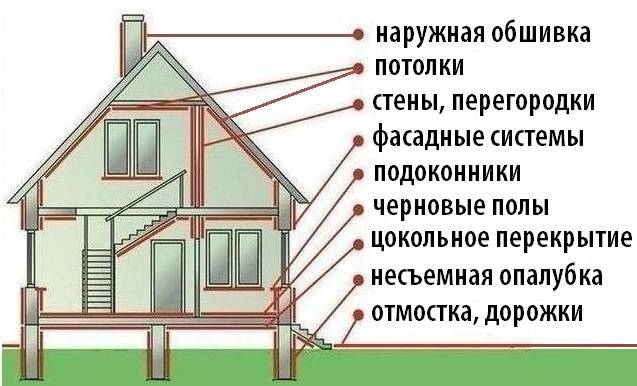

Так что же можно построить из цементно-стружечных плит?

контейнер для компоста;
ограждения;
жилые сборные дома;
потолка;
туалеты;
столешницы;
сэндвич-панели несъемную опалубку в монолитных зданиях;
пол;
подоконники;
теплый пол;
погреба;
перегородки пожаробезопасные и звукоизоляционные;
короба вентиляции;
собачьи будки;
строительные блоки;
дорожки;
двери;
ангары.

Проанализировав написанное выше, можно с полной уверенностью сказать, что цементно-стружечные плиты — это экономический перспективный материал, совокупными свойствами которого ни один материал на современном строительном рынке не обладает.

В магазине «Ремонстр» вы сможете приобрести данный листовой материал по выгодной цене и на выгодных условиях.

Вам могут понравиться

ЦСП 10 мм (3,2х1,25 м)

ЦСП 12 мм (3,2х1,25 м)

20 мм ЦСП плита цена за лист размера 20мм 3200х1250 мм

Характеристики
Распил на одинаковые фрагменты
Распил по спецзаказу

org/PropertyValue»> org/PropertyValue»>

Толщина	20 мм
Формат	3200*1250 мм
Вес	104.0 кг
Площадь листа, м²	4,00 кв.м.
Плотность	1250 кг/куб. м.
Объём	0,080 куб.м.
Длина	3200 мм
Ширина	1250 мм
Состав, древесина	цемент, древесная стружка, вода, хим. добавки
Обработка торцов	не обработаны
Тип	ЦСП
% разбухания за 24 ч	2

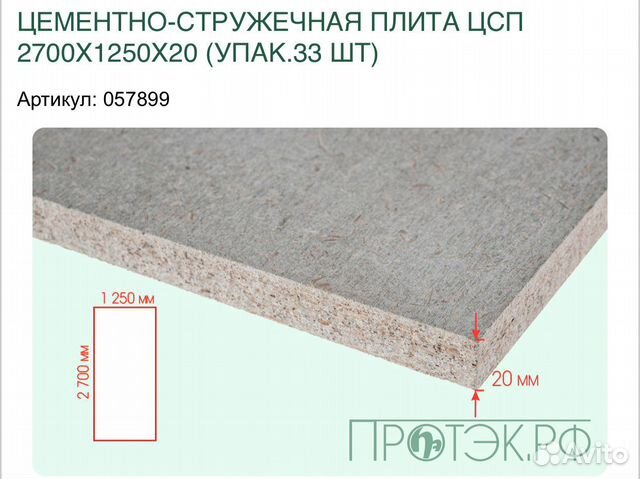

Плита ЦСП (цементно-стружечная плита) 20х3200х1250мм

Плита ЦСП (цементно-стружечная плита) 20х3200х1250мм это в первую очередь качественный и безопасный для здоровья человека материал, который активно применяется в современном строительстве. ЦСП это композитные строительные плиты состоящие из стружки хвойных пород деревьев (24%), Портландцемент М500 (65%), Вода (8,5%) и минерализующих добавок (2,5%).
Благодаря органическому соединению этих материалов, плита ЦСП 3200х1250х20мм являет собой однородный, единый материал без воздушных прослоек, что обеспечивает этому материалу высокую теплопроводность.
Цементно-стружечная плита 3200х1250х20мм может использоваться в качестве черновых полов. Обычно пол в деревянном (каменном) доме устраивают по лагам с шагом от 400мм до 600мм, для таких целей целесообразно использовать плиту с толщиной от 20 до 32мм. С помощью этих плит можно постелить основание под теплый пол, а так же для чистых полов с покрытием.

Распил на одинаковые фрагменты

Тут скоро можно будет расчитать распил.

Распил по спецзаказу

Тут скоро можно будет расчитать распил по спецзакзу.

Гипсокартон или цементно-стружечные плиты?

Я приветствую вас, мои дорогие читатели!

В связи с наступившим весенне-летним сезоном хочу представить вам наиболее востребованные материалы, применяемые в конструкционном строительстве. Это листовые покрытия, изготовленные на различных основах и имеющие разное предназначение.

Для выбора этих материалов нужно учитывать всё: место, где они будут монтироваться, их эксплуатационные нагрузки, влажность помещения и так далее. Рассмотрим два вида таких покрытий, которые популярны при отделке домов и квартир — это ГКЛ — гипсокартонные листы и ЦСП цементно-стружечные плиты.

Гипсокартон и ЦСП. Сравнение характеристик

Лист гипсокартона представляет собой трехслойную конструкцию. Наружные листы из строительного картона, занимающие 6% от общей массы, заполнены алебастром (гипсовой смесью), смешанной с вспомогательным веществом, которым может послужить, например, крахмал (1%).

Существуют и модификации гипсокартона, полученные другими наполнителями средней части и пропиткой картонных наружных листов. Таким образом, получают гипсокартон огне- и влагостойкий. Цементно-стружечные плиты изготавливают из цемента и древесной стружки с использованием специальных прессов.

Главные характеристики, которые надо учесть при выборе ГКЛ и ЦСП:

Таблица

Наименование

Плотность, кг/м3

Прочность на изгиб, М Па

К-т теплопроводности

Вт/м. к

Звукоизоляция, дб

Паропроница-емость,

мг/(м·час·Па)

Горючесть

ГКЛ

850

3,5-13,5

0,15-0,20

28-32

0,15

Группа Г1

ЦСП

1250-1400

9-12

0,25-0,3

35-40

0,23

Группа Г1

Есть ли говорить о плотности (весе) конструкции, то самым лёгким будет сооружение из мягкой плиты ДВП, средним — из ГКЛ, а самым тяжелым — из ЦСП. При сравнении прочности на изгиб материалов ГКЛ и ЦСП выигрывает ЦСП, его прочность больше. Кстати, по плотности также материал ЦСП значительно превосходит ГКЛ.

Что касается теплопроводности, то при теплоизоляции помещений надо выбирать материал с меньшим значением коэффициента, здесь проигрывает ЦСП — 0,26 против 0,18 Вт/м.к.

Но если, напротив, нужно равномерно распределить тепло, например в подогреваемом полу, то ЦСП с успехом можно использовать, а гипсокартон для этого не предназначен. Важный параметр при формировании «пирога» стены или пола при устройстве теплоизоляции — это паропроницаемость, которая для данных материалов не сильно отличается. Оба вида плит также относятся к группе Г1 – слабогорючие материалы.

Свойства и использование гипсокартона

Даже для неопытного строителя самый простой способ обшить и выровнять стены — это использование гипсокартона. Он позволяет не мучиться со штукатуркой и с легкостью спрятать перепады стен до 2 см. Следует заранее провести коммуникации, чтобы скрыть их гипсокартоном.

Особенности помещения влияют на выбор материала. В обычном сухом помещении можно использовать гипсокартон, в комнатах с повышенной влажностью — гипсоволокно. Но, поскольку последний материал тяжелее и дороже, то чаще выбирают ГКЛ или ГКЛВ с последующей обкладкой плиткой.

Утеплённый гипсокартон со слоем минеральной ваты или полистирола часто используется в индивидуальном строительстве для внутренней обшивки стен. На больших площадях будет незаметна толщина такого материала, равная 4 см. Кроме листов гипсокартона необходимо приобрести армирующую сетку и шпаклевку для швов, а также гипсовый клей. Внешние углы укрепляются металлическим профилем.

Гипсокартон — материал экологичный, с отличными звукоизолирующими свойствами. Его важные особенности это:

способность вбирать в себя излишек влаги в сыром помещении, отдавать его обратно в сухом;
гибкость, благодаря которой в современных жилищах сегодня возводятся самые причудливые дизайнерские конструкции;
кислотность гипсокартона приравнивается к кислотности кожи человека, для которого микроклимат помещения становится комфортным.

Гипсокартонные листы бывают нескольких типов, из которых чаще всего используются два: ГКЛ — обычный гипсокартон, ГКЛВ — влагостойкий. Их сложно перепутать, они отличаются цветом — первый вариант — серого цвета, второй — зелёного.

Для изогнутых конструкций, а также для потолков применяют листы гипсокартона толщиной 6-9,5 мм, выравнивают стены ГКЛ в 12,5 мм, а для межкомнатных перегородок, прочных и звукоизолирующих, используют гипсокартон толщиной 15-24 мм. Вес гипсокартоновых листов составляет не более 1 кг/м2.

Ещё этот материал может служить для создания арок и ниш, монтажа оконных откосов. С течением времени он не деформируется. При построении межкомнатных перегородок гипсокартон выигрывает даже у кирпича, поскольку он легок, работы будут произведены быстрее и дешевле. Но только в том случае, если на перегородке ничего не планируется вешать тяжелого, нагрузка не должна превышать 30 кг/м2.

Достойным аналогом ГКЛ выступают цементно-стружечные плиты, если принимать во внимание их огнестойкость и звукоизоляцию, экологичность и невысокую стоимость. Минусами является отсутствие гибкости, большой вес, но у этого материала есть и свое предназначение, о чём я расскажу ниже.

Цементно-стружечные плиты

Современная цементно-стружечная плита (ЦСП) изготовлена по инновационным технологиям и обладает высокими техническими характеристиками, которые превышают свойства других листовых строительных материалов.

Каковы же ключевые преимущества ЦСП? В производстве плиты используют кроме цемента и древесной стружки вещества, которые исключают конфликт материала. Полученный многослойный материал уплотняется гидравлическим прессом. Результатом являются прекрасные показатели по звукоизоляции, водопоглощению, плотности, морозо- и огнестойкости и так далее.

Плиты ЦСП легко обрабатываются, они стойки к температурным перепадам, образованию плесени. Зная, что цементно-стружечные плиты содержат стружку, отделочники и строители, в первую очередь, интересуются, не горючи ли они?

Испытания показывают, что в полыхающем доме плите ЦСП нужно целый час контактировать с огнем, чтобы возгореться. После возгорания ЦСП не образуются продукты горения, которыми можно отравиться, ввиду отсутствия химических компонентов в составе: цемент — 58%, вода — 9%, стружка — 30%, а также сульфат алюминия — 1,5%, и жидкое стекло — 1,5%. Чтобы быть уверенным в качестве этого материала при выборе, следует ориентироваться на эти значения, указанные на упаковке.

Каково же применение такого материала, недостатком которого является разве что повышенный вес листа? ЦСП оптимально подходит для использования, как в общественном строительстве, так и в частном, в качестве наружной и внутренней отделки, межкомнатных перегородок, подготовки к финишной отделке напольного покрытия. Одна из важных целей использования — повышение звуко- и теплоизоляционных свойств в помещении. При этом производитель заявляет срок службы материала — 50 лет!

При покупке вы всегда сможете рассчитать нужное количество материала благодаря стандартным размерам листов:

ширина листа ЦСП — 1,2-1,25 м;

длина — 2,7/3,2/3,6 м;

толщина составляет от 8 до 36 мм.

Если возьмем один лист с определённой шириной и длиной, то его вес будет изменяться в зависимости от толщины, например, при размерах 1,25 х 3,2 м масса листа равняется 54 кг при толщине 10 мм, а уже при толщине 16 мм — 80 кг.

Сразу уточню, что резать такие плиты лучше в производственных помещениях специальным инструментом, поскольку работа сопровождается большим количеством пыли. Если вы всё же решите это сделать, то используйте циркулярную пилу или «болгарку», предварительно смочив плиту водой и приготовив пылесос.

В нашей стране есть несколько проверенных производителей цементно-стружечной плиты, выпускающих замечательный качественный продукт. Это предприятия по выпуску ЦСП в Тамбовской, Петербургской, Костромской, Омской областях и Стерлитамаке. Они работают на новейшем европейском оборудовании.

В заключение хочу сказать, что плюсы гипсокартона в том, что он пригодится вам, как для обшивки ровных стен, так и других поверхностей, а также для создания замысловатой конструкции. Про ЦСП можно сказать, что благодаря таким плитам вы обеспечите высокую звуконепроницаемость, сохраните тепло в доме. Но есть один нюанс: при укладке цементно-стружечных плит оставляйте между ними зазор в 2-3 мм для возможного изменения размера плиты под воздействием влаги. Швы при этом можно заполнить шпаклевкой.

Удачного выбора и успешного последующего строительства!

Ваш Кузьмич.
