Терморегулятор для радиатора отопления – особенности и разновидности продукции

Одной из типичных бытовых ситуаций в зимний период времени практически для каждого человека, пользующегося радиаторами отопления, является необходимость регулярного открытия окон для проветривания помещений из-за слишком высокой температуры внутри помещения, несмотря на холодную погоду снаружи. Эта ситуация возникает как следствие работы систем обогрева на полную мощность, без учета локального микроклимата в квартире, доме или нежилом помещении.



Следует понимать, что такое регулярное проветривание несет в себе не только экономический убыток (вырабатываемая тепловая энергия уходит во внешнюю среду), но и определенные риски для здоровья, вызванные слишком частыми перепадами температуры в помещениях, образованием сквозняков, конденсата на стеклах, провоцирующего образование грибка.

Эффективным комплексным решением проблемы является установка терморегулятора. Это относительно небольшое, но очень полезное устройство в ручном либо автоматическом режиме способно корректировать интенсивность тепловыделения обогревательной системы.

Устройство и особенности

Общая конструкция терморегулятора или термостата обязательно включает в себя два ключевых компонента – это клапан и термостатическая головка. Первый имеет стандартное посадочное место и позволяет установить различные съёмные термоголовки, различающиеся по функциональности и особенностям использования.



Следует отметить, что корректирующая способность терморегуляторов ограничена максимальной мощностью обогревательной системы. Они способны уменьшать интенсивность тепловыделения и при необходимости возвращать её к номиналу, но не повышать в абсолютном значении. Существенную роль в эффективности работы термостата играет также материал, из которого изготовлены радиаторы отопления. Терморегуляторы корректно функционируют со всеми типами батарей, кроме чугунных. Последние обладают очень большой тепловой инерцией – эта особенность практически нивелирует полезность термостата любого вида.



При правильном подборе прибора, его корректной установке и непрерывной работе в зимний период времени, формируются предпосылки к значительному улучшению качества микроклимата в помещениях, а также гарантируется экономия средств из-за снижения перерасхода тепловой энергии. Ниже, вы более подробно ознакомитесь с видами, функциями и структурой термостатов.

Термоклапан

Термостатический клапан для радиатора отопления конструкционно схож с классическим вентилем.

Показатели тепловыделения отопительной системы регулируется при использовании термоклапана, фактическим объемом теплоносителя, проходящего через батарею. Чем меньше поток последнего, тем ниже будут температурные показатели.



Подбор конкретного устройства осуществляется при обязательном учете типа разводки – однотрубной или двухтрубной. Для первой давление теплоносителя (воды) на конструкцию существенно ниже, поэтому ставится более простой клапан. Менять установленные вентили при этом нежелательно, поскольку не будет происходить необходимого нагрева.



Термоклапаны для однотрубных конструкций прекрасно сочетаются с системами естественной циркуляции. При их комбинировании естественно возрастает гидравлическое сопротивление, однако вентиль в этом случае будет иметь приоритет и заблокирует естественный ход теплоносителя, дав возможность выполнять термостатическому клапану свою основную функцию.



При монтаже клапана следует обязательно учитывать направление движения теплоносителя – для этого на корпусе изделия предусмотрена стрелка, указывающая соответствующий пропускной вектор. Направление потока должно совпадать со стрелкой.



Корпус продукции сделан из металлического сплава, слабо подверженного коррозионным процессам. В качестве дополнительной защиты внешнюю поверхность термоклапана покрывают дополнительным слоем на базе никеля и/или хрома. Чаще всего на отечественном рынке встречаются бронзовые вентили с хромированием и латунные аналоги с никелированным покрытием. К более дорогому сегменту относятся клапаны из нержавейки. Последние обладают отличными технико-эксплуатационными характеристиками и служат долго, однако стоят существенно дороже бронзовых и латунных «собратьев». На каком же типе материала делают акцент профессионалы? Однозначного ответа на данный вопрос нет – специфика выбора зависит от условий эксплуатации, особенностей системы отопления и прочих факторов.

Однако вне зависимости от обстоятельств рекомендуется выбирать изделие из гарантированно качественного сплава с нормальным литьём, соответствующим современным стандартам, желательно достаточно известного проверенного бренда, а не продукцию класса «NoName».



Термостатические клапаны помимо типа материала корпуса подразделяются также на специфику исполнения конструкции. В общем случае выделяют:

• Прямые или проходные устройства;
• Угловые изделия.

Присутствие двух вышеобозначенных вариантов клапанов на современном рынке обусловлено удобством установки и эффективностью работы таких модулей в зависимости от конфигурации радиатора. Хорошие, проверенные модели термоклапанов для однотрубных и двухтрубных систем, представлены линейками продукции брендов  Far (Италии),  Herz (Австрия), Giacomini (Италия)

Виды термоголовок

В общем случае выделяют три основных типа термостатических головок:

• Ручные. Самые простые и недорогие варианты изделий.
• Механические. Функциональные надежные приборы широкого спектра применения.
• Электронные. Наиболее совершенные и удобные термоголовки с расширенными возможностями.

Все вышеобозначенные модули имеют идентичное назначение, однако существенно различаются по технико-эксплуатационным характеристикам.

Ручная термостатическая головка

Наиболее примитивный тип конструкции термоголовки работает как классический клапан. Здесь предусмотрена исключительно ручная регулировка, позволяющая корректировать интенсивность и объем подачи теплового носителя.



Данный радиаторный компонент достаточно надежен, прост, однако не имеет вообще никакой автоматизации и требует постоянного присутствия оператора, который будет корректировать тепловую отдачу по мере изменения параметров климата в помещении.

Механическая термостатическая головка

Более совершенный и функциональный компонент может поддерживать нужные температурные показатели в помещении без участия человека. Базой подобного регулятора выступает сильфон – небольшой эластичный цилиндр, внутри которого находится температурный агент. Последним выступает нейтральный газ либо подготовленная жидкость, имеющая значительный показатель расширения. Такое свойство предопределяет значимое расширение элемента при нагреве, в результате чего устройство может на механическом уровне реагировать в рамках физического процесса, соответствующим образом увеличиваясь в размерах.



Вышеописанный сильфон в нормальном состоянии поддерживает шток, заслоняющий проходное сечение вентиля. Он находится в поднятой фазе до тех пор, пока температурный агент не начинает расширять цилиндр в размерах. Физическое контактное давление при этом на шток повышается, в результате чего проходное сечение начинает перекрываться сильнее, из-за чего в свою очередь снижается объем прохождения теплоносителя радиатора и происходит постепенное остывание. Параллельно сильфон возвращается к номинальным габаритам и циклический процесс повторяется постоянно, поддерживая сбалансированный температурный режим.



Точность термостатических головок механического типа достигает одного градуса Цельсия, однако на данный параметр влияет также инертность температурного агента в сильфоне. Газообразное вещество быстрее реагирует на температурную динамику в обоих направлениях (снижение и повышение показателя), однако системы с таким наполнителем конструкционно реализуются сложнее, в результате чего возрастает стоимость данного класса приборов. В свою очередь жидкость медленнее меняет свою объем, но и стоимость термоголовок с водяным сильфоном ощутимо дешевле.



Насколько же сильно видна разница в работе механических термостатических головок вышеописанных разновидностей? Рядовой обыватель принципиальных отличий не заметит, поэтому более популярна продукция именно с жидкостными сильфонами.



Одной из разновидностей штатной механической термоголовки является модуль с выносным датчиком. Такая компоновка используется в тех случаях, когда из-за значительных размеров внешнего блока установить изделие по направлению в помещение не представляется возможным. Основной температурный датчик тут присоединяется к базовой головке капиллярной трубкой – его при необходимости можно установить в любом месте, где нужно замерить обозначенный климатический параметр.

Электронная термостатическая головка

Самый функциональный и удобный тип термоголовки значительно превышает ручные и механические аналоги в размерах, поскольку внутри такого модуля помимо штатного набора компонентов, содержится также электронный блок обработки информации, батарейки, часто встречается интегрированный дисплей. Шток-регулятор подачи теплоносителя здесь управляется микропроцессором.

Несколько ключевых особенностей электронных термоголовок:

• Точность. Превышает показатели механических и ручных систем, достигая минимально значения в 1/10 градуса Цельсия для отдельных моделей.
• Максимально широкий диапазон температурной корректировки. Реализуется за счет более совершенного датчика климатического параметра, не зависящего от физических процессов нагрева/охлаждения с их неизбежными потерями.
• Расширенный функционал. Речь идёт о возможности выставления температуры по часам, задания программируемых алгоритмов работы и так далее.
• Удобство использования. Высокий уровень общей и локальной эргономичности.

Естественно, электронные термостатические головки достаточно дороги, имеют большие габариты и требуют время от времени замены элементов питания, однако это недостатки с лихвой компенсируются дополнительным комфортом и удовольствием в процессе эксплуатации изделий.



Проверенные, функциональные и надежные модели термостатических головок:

Монтаж  терморегулятора на радиатор отопления

Процедура монтажа термостата на радиатор отопления не имеет единого общепринятого алгоритма и зависит от типа изделия, вида системы отопления, особенностей её внутренней контурной разводки, специфики конкретной модели и прочих факторов. Ниже, перечислены общие рекомендации по установке, позволяющие свести к минимуму количество грубых ошибок такого мероприятия. Естественно, их необходимо дополнить данными с инструкции к купленному прибору, описывающей нюансы монтажа в различных случаях.



Обращайте внимание на:

• Наличие теплоносителя. Перед началом работ убедитесь, что рабочая жидкость в радиаторе отсутствует, и при необходимости слейте теплоноситель.
• Место установки термостата. Он монтируется на входе труб подачи в радиатор. Упрощает процедуру установки наличие практичного патрубка-шутцера с присоединенной накидной гайкой. На противоположной стороне изделия присутствует резьбовой патрубок, прочно пакующийся с предметами обвязки.
• Положение головки. Головка должна находиться в горизонтальном положении для всех типов устройств, кроме ручных и модулей с выносным датчиком.
• Правильный выбор способа присоединения. Он должен коррелироваться с типом материала, из которого изготовлены трубы. Так для металлопластиковых конструкций подойдет классический метод запаковки пресс-фитинга. Металлические аналоги присоединяются напрямую, системой сгонов или же «американкой». В свою очередь для полипропиленовых труб актуальна запаковка с переходом на сварную муфту.
• Установку шарового крана. Необязательная, но желательная процедура. Монтаж данного компонента осуществляется перед термостатом.

Если во внутреннем помещении расположено сразу несколько радиаторов отопления, то устанавливать на каждый из них термостат бессмысленно. Более того, нарушится логика работы системы, поскольку устройства будут мешать друг другу. Рекомендуется монтировать модуль на самую мощную батарею в рамках одной комнаты.



Отдельные важные моменты, которые следует обязательно учитывать при монтаже:

• При подключении термостата к радиатору с однотрубной системой обращайте внимание на детали. Термоклапан должен подходить к разводке. Посередине линий подачи и «обратки» обязателен байпас с диаметром на размер меньше основной проводки. Любые запорные элементы располагают только в промежутке между трубой-перемычкой и батареей.
• Проверяйте герметичность. Процедура выполняется после базового монтажа. Радиатор заполняется рабочей жидкостью, после чего запускается её циркуляция в системе.
• Правильно устанавливайте термоклапан. Ознакомьтесь с комплектной инструкцией, выставьте нужное значение по шкале, после снимите кольцо со стопора и проворачивайте до совмещения нужного деления с меткой.
• Ставьте головку корректно. В зависимости от фирмы-производителя и модели, данная процедура может отличаться. Чаще всего встречаются модули с соединением накидной гайкой M 30х1,5 либо простым нажатием (фирменная технология крепления «OVENTROP». Обеспечьте хорошую видимость шкалы установки и аккуратно затягивайте гайку.
• Не забудьте о постмонтажной настройке. Осуществляется на основании приложенных к изделию инструкций для электронных изделий.

Заключение

Как показывает практика, использование терморегуляторов позволяет сокращать расход энергоносителя на 20-25 процентов. Учитывая относительно небольшую стоимость изделия, оно быстро окупается в процессе регулярного применения – в среднем за 1-2 отопительных сезона. Ключевые особенности продукции:

• Простая установка. Монтаж может осуществляться не только для новых, но и уже эксплуатируемых отопительных систем, при этом не требует больших трудозатрат.
• Оптимизация микроклимата в помещении. При использовании механических либо электронных модулей производится в автоматическом режиме без необходимости регулярной ручной корректировки.
• Равномерное распределение теплоносителя по всем помещениям. Нейтрализуется типичная проблема однотрубных конструкций, в которых значительное удаление радиаторов от генерирующего тепло оборудования приводит к значительному падению температуры батарей.
• Защищенность от влияния внешнего оборудования, генерирующего тепло. Речь идёт о любых бытовых или промышленных приборах, генерирующих собственный тепловой фон в процессе работы – холодильниках, телевизорах и так далее. Они не нарушают работу терморегуляторов и последние работают корректно.



конструкция, настройки и принцип действия, виды механических регуляторов температуры для радиаторов отопления

Механический термостат стал у потребителей популярным прибором, который «гарантирует» тепло в доме зимой и экономию в кошельке на отоплении. На самом деле, все не так просто. Хотя принцип работы термостатов одинаковый, они отличаются по способу настроек, количеству функций, схеме установки, сфере применения и цене.

Терморегулятор механический среди всего модельного ряда считается не только самым дешевым, но и простым в управлении, хотя все функции в нем настраиваются вручную.

Как работает механический термостат

Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.

Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении. В составе устройства:

• Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
• Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
• Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
• Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
• Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.

Принцип действия прибора прост:

• Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию. При этом подача теплоносителя в радиатор прекращается.
• После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.

Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.

Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.

При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.

Во многом качество работы механического терморегулятора зависит от таких факторов, как:

• Циркуляция теплых потоков воздуха в комнате.
• Направленность солнечных лучей.
• Температура воздуха на улице.
• Дополнительные источники тепла или холода.

В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.

Плюсы ручного терморегулятора

Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:

• Ручные термостаты небольшого размера и потому практически не привлекают внимания.
• На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
• Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
• Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
• Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.
• Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.

Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

Биметаллический термостат

Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым. Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.

У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.

Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.

Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

Устройство с выносным датчиком

Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.

Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.

В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повышение температуры и отправляет соответствующий сигнал на рабочую часть с сильфоном.

Если устанавливается накладной механический термостат, то он крепится непосредственно на стену. Подобные устройства необходимы для регулировки нагрева воздуха при работающей системе «теплый пол» или любых электро или инфракрасных обогревателей, для котлов отопления.

Заключение

Как показала практика применения термостатов в быту, они подходят не только для отопительных котлов и радиаторов, но и весьма полезны, если источником тепла являются электрообогреватели. Как правило, это масляные, инфракрасные и конвекционные устройства, работающие от электросети. Механический термостат для настенного электрообогревателя способен превратить его в автономную систему отопления.

Какой бы ни была сфера применения ручного терморегулятора, он позволяет поддерживать в помещении нужную температуру и экономит как топливо, так и электроэнергию, и при этом доступен по цене. Это главные параметры, на которые ориентируется современный потребитель, хотя простота установки и использования так же играют немалую роль.

Терморегулятор для радиатора отопления — установка и инструкция по выбору подходящей модели

Хозяин каждого дома стремиться сделать отопительную систему полностью автономной и не зависящей от человека. Она должна быть функциональной и легко управляемой, становиться залогом комфорта. Если раньше удобством был единый кран для всех трубных магистралей, сегодня привычным стал терморегулятор для радиатора отопления, делающий систему более гибкой и практичной.

С помощью небольшого и простого устройства, которое называется терморегулятором или термостатом, можно значительно увеличить гибкость управления отопительной системой. Установив подобный прибор, появляется возможность добиться следующего:

Независимо от устройства, терморегулятор анализирует температуру окружающей среды и контролирует количество отдаваемого тепла. Устройство состоит из двух основных элементов: термоголовки и термостатического вентиля.

Содержание статьи:

• 1 Предназначение и устройство
• 2 Механические терморегуляторы
• 3 Электронные терморегуляторы
• 4 На что обратить внимание при выборе
  • 4. 1 Дистанционные и встроенные
  • 4.2 Гидравлическое сопротивление
  • 4.3 Газовые и жидкостные
  • 4.4 Монтаж терморегулятора своими руками

Предназначение и устройство

• Снижение затрат на отопление
• Увеличение КПД отопительных радиаторов
• Достижение автономности

На рынке множество моделей от самых различных производителей, но все они могут быть поделены на две категории:

1. Автоматические или электронные
2. Ручные или механические

Выбор между моделями во многом зависит от пожеланий самого покупателя. Кто-то отдает предпочтение традиционным механическим приборам, другие – более современным электронным. Но прежде чем сделать выбор, нужно ознакомиться с их особенностями.

Механические терморегуляторы

Внутри термостатической головки располагаются привод, регулятор и цилиндр с газообразной или жидкой средой, реагирующей на изменение температурного режима вокруг. Когда воздух в окружении нагревается, он вызывает тепловое расширение чувствительного элемента, который давит на золотник. Последний прижимает клапан и уменьшает проходимость теплоносителя.

Прежде чем монтировать терморегулятор для радиаторов отопления механического типа, его необходимо отрегулировать, установив гидравлическое сопротивление. Внутри прибора имеется дроссельный механизм, который поддерживает плавную настройку. Выполнять регулировку можно на обратном или впускном клапанах.

На работу механического терморегулятора влияет ряд факторов:

• Где располагаются источники холода и тепла в помещении
• Какова температура воздуха снаружи
• Направление движения воздушных масс в помещении
• Падение прямых солнечных лучей

Электронные терморегуляторы

Более сложными и современными устройствами являются электронные терморегуляторы для радиаторов или ЭТ. Они предоставляют возможность сделать отопительную систему более гибкой, позволяя контролировать не только температуру на конкретно выбранном радиаторе, но и управлять основными механизмами системы (клапанами, насосом, смесителями и прочими составляющими).

Устройство ЭТ более сложное, чем у механических моделей. У них имеется выносной или встроенный датчик, который замеряет температуру окружающей среды определенной зоны, в которой он располагается. Программное обеспечение анализирует получаемые данные и принимает решения увеличить или уменьшить отопление.

Короткое видео по установке

Электронные терморегуляторы для радиаторов могут быть поделены на две категории:

1. Аналоговые
2. Цифровые

Большой востребованностью среди покупателей пользуются цифровые модели, которые делятся на две подкатегории:

• С закрытой логикой
• С открытой логикой

Приборы с закрытой логикой не могут менять алгоритм своей работы. Они не в состоянии самостоятельно реагировать на большинство изменений окружающей среды и лишь удерживают установленную пользователем температуру.

В бытовых условиях электронные терморегуляторы для радиатора отопления с открытой логикой встречаются крайне редко. Они могут самостоятельно реагировать на изменение в окружающей среде и выбирать управляющую программу. Многочисленность настраиваемых параметров значительно усложняет использование подобных приборов. Большинство из них требует определенных знаний, поэтому подобные устройства используются в индустриальном сегменте.

На что обратить внимание при выборе

Помимо типа терморегулятора при выборе необходимо обратить пристальное внимание на другие характеристики:

1. Дистанционный или встроенный
2. Гидравлическое сопротивление
3. Газовый или жидкостный

Дистанционные и встроенные

Наибольшее распространение получили устройства со встроенным датчиком. Они характеризуются компактностью и простотой. Однако у таких терморегуляторов имеется один существенный недостаток – они реагируют на изменение температуры лишь в непосредственной близости от прибора отопления.

Последнее время широко востребованными становятся терморегуляторы, у которых датчик температуры располагается на удалении, передавая управляющие сигналы клапану. К таким моделям целесообразно прибегать в следующих ситуациях:

• Ширина подоконника превышает 22 см, при этом отопительный радиатор располагается от него на расстоянии менее 10 см
• Батарея, перед которой располагается терморегулятор, помещена в нишу
• Глубина радиатора превышает 15 см
• Шторы или мебель перекрывают свободный доступ воздушных потоков к терморегулятору

Гидравлическое сопротивление

Выбирая терморегулятор для радиатора отопления, необходимо уделить внимание на тип отопительной системы:

• Однотрубная
• Двухтрубная

Соответствующую классификацию имеют замеряющие устройства. Причина разделения заключается в том, что нагрузка в двухтрубной системе гораздо больше, чем в однотрубной. Выбираемый терморегулятор для двухтрубных магистралей должен иметь большое гидравлическое сопротивление.

Если установить двухтрубный прибор вместо однотрубного, отопительная система будет продолжать стабильно функционировать. Обратную замену допускать нельзя, так как нехватка гидравлического сопротивления приведет к утрате мощности, снижению КПД и преждевременному выходу внутреннего механизма из строя.

Газовые и жидкостные

Можно разделить терморегуляторы отопления на типы в зависимости от выбранной рабочей среды:

• Жидкостные
• Газовые

Точность измеряемых значений у жидкостных моделей значительно выше. Они гораздо качественнее передают на управляемые механизмы давление внутри гофрированного цилиндра. Однако модели с газообразными средами имеют несколько весомых преимуществ:

• Они значительно быстрее реагируют на все изменение температуры, увеличивая эффективность поступления тепла
• Газ конденсируется на удалении от клапана, в самой охлажденной части прибора. Таким образом, скорость реакции значительно увеличивается, так как она практически не зависит от температуры теплоносителя

Монтаж терморегулятора своими руками

Если производится самостоятельный монтаж терморегулятора, необходимо руководствоваться несколькими правилами:

1. Приобретая устройство, не следует отдавать предпочтение самым дешевым из них
2. Рекомендуется устанавливать перед терморегулятором запорную арматуру для быстрого перекрытия теплоносителя
3. Датчики должны располагаться в местах, не закрытых шторами и мебелью
4. Прибор монтируют относительно радиатора перпендикулярно
5. Установка прибора производится на подающей трубе таким образом, чтобы термоголовка располагалась параллельно половой поверхности (в горизонтальном положении)
6. Для работы необходимы лишь разводной трубный ключ и прилагаемая инструкция

Достоинства терморегуляторов

Современные терморегуляторы обладают массой достоинств. Среди них наиболее значимыми для пользователя являются:

1. Эргономичный современный дизайн, который вписывается в любой интерьер, они максимально удобны и легки в эксплуатации
2. Если температура в помещении нагревается посредством других факторов (работа многочисленных электрических приборов, прямые солнечные лучи, многолюдность), датчик улавливает эти изменения и уменьшает отопление системы
3. Установив терморегулятор в автономную систему, можно добиться экономии теплоносителя до 25%, которая влечет за собой уменьшение затраченных в отопительный период средств
4. Благодаря установке терморегуляторов можно добиться максимально равномерного распределения тепла в домах различной площади и количеством 2 и более этажа, с максимальной эффективностью будут выполнять свои задачи батареи, которые расположены на окраине сети
5. Датчики позволяют самостоятельно выбирать и устанавливать температуру в помещениях в диапазоне от 5 до 27 градусов с точностью до 1 градуса
6. Пропадает необходимость открывать окна для проветривания и уменьшения температуры в квартирах с центральным отоплением
7. Они адаптированы для любых современных отопительных систем с различными видами теплоносителей
8. Они не нуждаются в профессиональном профилактическом уходе и техническом обслуживании на протяжении всего эксплуатационного срока, который достигает нескольких десятков лет

Видео

В заключении

Установив терморегулятор для радиатора отопления, можно избавиться от большого числа проблем. Значительно возрастает эффективность отопительной системы и в зимний период будет наблюдаться экономия средств, затраченных на энергоносители.

Установка терморегулятора возможна в индивидуальных и центральных отопительных системах. Однако они не обязательно должны монтироваться перед каждым отопительным прибором. Наиболее эффективны подобные устройства в помещениях, в которых больше всех колеблется температура.

Выбор термостата – Blackhawk Supply

Термостат является неотъемлемой частью вашей системы отопления и охлаждения. Вам нужен правильный термостат для удобного контроля температуры центрального отопления. Это также поможет, если ваш регулятор температуры безопасен и энергоэффективен.

Теперь найти подходящий термостат непросто. Как выбрать наилучший контроллер для вашей системы при таком количестве регуляторов температуры, представленных на рынке?

Отличные новости! Мы знаем о различных регуляторах температуры и можем помочь вам выбрать лучший. Кроме того, мы расскажем вам, как настроить термостат, чтобы сэкономить больше денег.

Звучит интересно? Продолжайте читать, чтобы узнать больше.

Что такое термостат?

Термостат – это контроллер для вашей системы отопления и охлаждения. Это устройство необходимо для системы HVAC, потому что без него невозможно настроить параметры температуры.

Вам не нужно учиться пользоваться термостатом центрального отопления. Эти устройства просты — вам просто нужно установить желаемую температуру, чтобы они работали.

Итак, как они работают?

1. Термостат посылает электричество для питания нагревательного элемента вашего оборудования.
2. После того, как комнатная температура достигнет желаемого уровня, термостат прекратит подачу электрического тока, позволяя обогревателю остыть.
3. Процесс автоматически запускается для поддержания температуры.

Существует две категории термостатов: низковольтные и сетевые термостаты.

• Термостаты сетевого напряжения используют для работы 120 или 240 Вольт. Обычно они управляют нагревателями плинтуса. Эти термостаты подключаются через однополюсную или двухполюсную проводку к автоматическим выключателям (или блокам предохранителей).
• Низковольтным термостатам требуется 24 В или меньше. Большинство термостатов центрального отопления являются низковольтными и обычно используются для электрических печей, тепловых насосов и котлов.

Вы можете подключить термостат центрального отопления несколькими способами, в зависимости от его типа:

• Проводное подключение
• Подключение через трансформатор (для снижения напряжения)
• Беспроводные устройства, работающие от батареек

Теперь давайте посмотрим, как термостат может улучшить ваше оборудование центрального отопления.

Преимущества термостата центрального отопления

Высококачественные устройства могут помочь вам более эффективно контролировать температуру и сэкономить больше денег. Вот как ваша система центрального отопления выигрывает от термостата:

• Управление и планирование. Вы можете легко регулировать температуру для выбранных комнат и планировать отопление и горячее водоснабжение.
• Снижает выбросы. Усовершенствованные термостаты обеспечивают более точное управление, позволяя вашему оборудованию производить меньше выбросов двуокиси углерода (CO2).
• Энергоэффективность. Вы оптимизируете потребление энергии с помощью точного контроля температуры и программируемого графика.
• Экономия средств. Использование правильного оборудования может сэкономить более 100 долларов США и 700 фунтов (320 кг) выбросов CO2 в год.

Как видите, установка передового отопительного и термостатического оборудования имеет неоспоримые плюсы. Но какой терморегулятор выбрать?

Различные типы регуляторов температуры

На рынке предлагается множество технологий термостатов для жилых и коммерческих помещений. Вы можете выбрать от простого механического домашнего термостата до продвинутого интеллектуального термостата центрального отопления.

Давайте рассмотрим каждую категорию поближе.

Ртутный контакт (аналоговый термостат)

Ртутный контактный термостат имеет циферблат с цифрами, указывающими температуру. Устройство содержит стеклянный флакон (ампулу) с ртутью, прикрепленный к биметаллической полосе (катушке). Ртуть внутри контролирует открытие и закрытие контакта переключателя.

Аналоговый термостат — наиболее распространенный тип бытового терморегулятора. Простота, долговечность и низкая цена делают их идеальными для школ, домов престарелых и офисов.

Однако этим устройствам не хватает точности, энергоэффективности и настраиваемости электронных термостатов.

Механический термостат

Механический термостат основан на биметаллической катушке, как и аналоговое устройство. Но в отличие от аналоговых термостатов, в механическом устройстве нет ампулы с ртутью.

Этот контроллер использует простой механический контакт для управления температурой. Он также включает в себя антиципатор тепла — провод, который крепится к полосе для регулировки параметров температуры.

Необходимо помнить, что механические и аналоговые термостаты не показывают реальную температуру в помещении. Они менее точны, чем цифровые (электронные) приборы. Температура, которую вы видите на механических термостатах, обычно примерно на пять градусов отличается от реальной.

Цифровой термостат

Цифровые термостаты полагаются на электронное управление вместо биметаллической катушки. Эти устройства используют встроенные электронные датчики для определения и контроля температуры в помещении. Поэтому цифровые комнатные термостаты для центрального отопления обеспечивают более точное управление, чем аналоговые и механические устройства.

Цифровые устройства также оснащены понятными светодиодными дисплеями для более удобного управления. Вы можете изменить режимы (например, обогрев, охлаждение и вентилятор), настройки температуры и выключить систему отопления несколькими щелчками мыши. Однако эти устройства не так совершенны, как программируемые термостаты.

Электронный программируемый (интеллектуальный) термостат

Интеллектуальные (программируемые) термостаты представляют собой усовершенствование цифровых устройств с более полезными функциями. Итак, что такое программируемый термостат?

Программируемые комнатные термостаты центрального отопления позволяют контролировать температуру и режимы работы для различных помещений. И самое приятное — эти устройства позволяют управлять вашими системами центрального отопления с помощью компьютеров или мобильных устройств. С некоторыми умными термостатами вы можете управлять своим отопительным оборудованием из любой точки мира через Интернет.

Автоматизация — это еще одно отличие интеллектуальных термостатов от цифровых контроллеров. Усовершенствованные устройства учатся на основе выбора пользователя для оптимизации температуры, контроля горячей воды и использования энергии.

Термостатический клапан радиатора

Описывая, что такое термостатический клапан радиатора, следует отметить, что это устройство не управляет клапаном котла. Вместо этого термостатические радиаторные клапаны (TRV) управляют потоком горячей воды в радиаторе.

TRV подключаются сбоку радиатора. Обычно они имеют числовые символы (от нуля до шести), обозначающие уровень выделяемого тепла. Термостат радиатора центрального отопления определяет температуру окружающего воздуха, чтобы поддерживать температуру воды на желаемом уровне.

Некоторые TRV могут быть подключены к интеллектуальным термостатам, что позволяет удаленно контролировать и контролировать уровень нагрева радиатора с помощью мобильного устройства.

Термостат бака (термостат котла)

Термостат бака (котла) регулирует уровень подачи тепла в резервуары для воды.

Эти устройства просты и работают аналогично TRV. На термостате необходимо установить желаемый уровень температуры воды. Контроллер определяет температуру внутри резервуара и автоматически включает и выключает нагрев. Таким образом, вода в баках будет оставаться такой горячей, какой вам нужно.

Так же, как и TRV, некоторые цилиндрические термостаты могут подключаться к интеллектуальным устройствам для дистанционного управления.

Как настроить новый термостат

Предположим, у вас есть подходящий термостат для вашей системы отопления или котла. Прямо сейчас вы можете подумать: «Как настроить термостат центрального отопления?»

Вот несколько моментов, о которых следует помнить при установке нового оборудования:

• Держите термостат подальше от прямых солнечных лучей, так как солнечные лучи могут помешать ему точно определять температуру в помещении.
• Лучшие места для установки термостата центрального отопления должны иметь хороший поток воздуха для более точных измерений.
• Установите минимальную температуру перед установкой термостата и дайте ему поработать пару часов (это может помочь вам избежать проблем с конденсацией).

Не стесняйтесь обращаться за профессиональной помощью. Например, замена старых котлов на газовые комбинированные устройства может оказаться сложной задачей даже для опытных специалистов.

Настройки температуры термостата центрального отопления

Правильные настройки термостата создадут комфортную атмосферу в помещении. Кроме того, это снизит потребление энергии и выбросы CO2.

Вы хотите установить оптимальную температуру для термостата центрального отопления? Вот несколько правил для идеальных настроек:

• Поддерживайте температуру выше 13 и ниже 30 градусов Цельсия (от 55 до 86 градусов по Фаренгейту) в теплое время года.
• Рекомендуемая настройка термостата центрального отопления в холодное время года составляет около 20 градусов по Цельсию (86 градусов по Фаренгейту).
• Старайтесь не повышать температуру, когда вам холодно.
• Возьмите за привычку включать отопительное оборудование в начале дня, так оно быстрее согреет ваши комнаты.

Еще несколько советов тем, кто пользуется программируемыми (умными) термостатами. Настройте их так, чтобы они включались примерно за 30 минут до пробуждения. И если ваш дом пуст в рабочее время, запланируйте запуск термостата примерно за 30 минут до вашего возвращения домой.

Заключение

Правильный выбор регуляторов температуры центрального отопления и их правильное использование повысят ваш комфорт и помогут сэкономить деньги. То же самое произойдет и с заменой механических термостатов энергоэффективной электронной программируемой технологией.

Blackhawk Supply предлагает широкий ассортимент термостатов для центрального отопления на любой вкус. Выбирайте лучшее оборудование для дома или работы уже сегодня!

Термостат — Энциклопедия Нового Света

Биметаллический термостат, используемый во многих зданиях.

Термостат — это устройство для регулирования температуры системы таким образом, чтобы температура системы поддерживалась близкой к желаемой температуре. Термостат делает это, контролируя поток тепловой энергии в систему или из нее. То есть термостат включает или выключает нагревательные или охлаждающие устройства по мере необходимости для поддержания правильной температуры.

Термостаты могут быть сконструированы разными способами и могут использовать различные датчики для измерения температуры. Затем выход датчика управляет нагревательным или охлаждающим устройством.

Общие датчики включают:

• Биметаллические механические датчики
• Вспенивающиеся восковые гранулы
• Электронные термисторы
• Электрические термопары

Затем они могут управлять нагревательным или охлаждающим оборудованием, используя:

• Прямое механическое управление
• Электрические сигналы
• Пневматические сигналы

Содержание

• 1 История и развитие
  • 1.1 Механические термостаты
    • 1.1.1 Биметалл
    • 1.1.2 Восковые гранулы
  • 1.2 Электрические термостаты
    • 1.2.1 Простые двухпроводные термостаты
    • 1.2.2 Милливольтовые термостаты
    • 1.2.3 Термостаты 24 В
    • 1.2.4 Термостаты сетевого напряжения
  • 1. 3 Комбинированное регулирование нагрева/охлаждения
  • 1.4 Положение о тепловом насосе
  • 1,5 цифровой
  • 1.6 Расположение бытового термостата
  • 1.7 Коды клемм термостата
  • 1,8 См. также
  • 1.9 Каталожные номера
  • 1.10 Внешние ссылки
  • 1.11 Кредиты

Термостат был изобретен в 1885 году Альбертом Бутцем и является первым известным примером методологии управления технологическим процессом. Это изобретение положило начало тому, что сейчас называется корпорацией Honeywell.

Механические термостаты

Биметаллические

В паровых или водяных радиаторах термостат может быть полностью механическим устройством, состоящим из биметаллической пластины. Как правило, это автоматический клапан, который регулирует поток в зависимости от температуры. По большей части их использование в Северной Америке в настоящее время редко, поскольку в современных системах радиаторов под полом используются электрические клапаны, как и в некоторых старых модернизированных системах. Однако они по-прежнему широко используются в радиаторах центрального отопления по всей Европе.

Механические термостаты используются для регулирования заслонок в вентиляционных отверстиях турбин на крышах, уменьшая теплопотери здания в прохладные или холодные периоды.

В системе отопления салона автомобиля имеется клапан с термостатическим управлением для регулировки расхода воды и температуры до регулируемого уровня. В старых автомобилях термостат управляет подачей вакуума двигателя на приводы, управляющие водяными клапанами и заслонками для направления потока воздуха. В современных автомобилях вакуумные приводы могут управляться небольшими соленоидами под управлением центрального компьютера.

Восковая таблетка

Термостат автомобильного двигателя.

В автомобиле с двигателем внутреннего сгорания требуется термостат для регулирования потока охлаждающей жидкости. Этот тип термостата работает механически. Он использует гранулы воска внутри герметичной камеры. Воск затвердевает при низких температурах, но когда двигатель нагревается, воск плавится и расширяется. Герметичная камера имеет расширительный бачок, приводящий в действие шток, открывающий клапан при превышении рабочей температуры. Рабочая температура является фиксированной, но определяется конкретным составом воска, поэтому доступны термостаты этого типа для поддержания различных температур, обычно в диапазоне от 70 до 9°С.0 ° C (от 160 до 200 ° F).

Современные двигатели работают в горячем состоянии, то есть при температуре выше 80 °C (180 °F), чтобы работать более эффективно и снизить выбросы загрязняющих веществ. Большинство термостатов имеют небольшое перепускное отверстие для выпуска любого газа, который может попасть в систему (например, воздуха, поступающего при замене охлаждающей жидкости). Современные системы охлаждения содержат предохранительный клапан в виде подпружиненной напорной крышки радиатора с трубкой, ведущей к частично заполненному расширительному бачку. Из-за высокой температуры система охлаждения будет находиться под максимальным давлением, установленным предохранительным клапаном. Дополнительное давление повышает температуру кипения хладагента выше той, которая была бы при атмосферном давлении.

Электрические термостаты

Простые двухпроводные термостаты

Механизм термостата

На иллюстрации показана внутренняя часть обычного двухпроводного бытового термостата, предназначенного только для обогрева, который используется для регулирования газового обогревателя с помощью электрического газового клапана. Подобные механизмы также могут использоваться для управления масляными печами, котлами, зональными клапанами котлов, электрическими чердачными вентиляторами, электрическими печами, электрическими плинтусными обогревателями и бытовыми приборами, такими как холодильники, кофейники и фены. Электроэнергия через термостат обеспечивается нагревательным устройством и может варьироваться от милливольт до 240 вольт в типичной североамериканской конструкции и используется для управления системой отопления либо напрямую (электрические плинтусные нагреватели и некоторые электрические печи), либо косвенно (все газовые, масляные и принудительно-водяные системы). В связи с разнообразием возможных напряжений и токов, подаваемых на термостат, необходимо соблюдать осторожность.

1. Рычаг управления уставкой. Это перемещено вправо для более высокой температуры. круглый индикаторный штифт в центре второй прорези виден через пронумерованную прорезь во внешнем корпусе.

2. Биметаллическая полоса, намотанная в рулон. Центр катушки прикреплен к вращающейся стойке, прикрепленной к рычагу (1). По мере охлаждения катушки подвижный конец — несущий (4) — перемещается по часовой стрелке.

3. Гибкий провод. Левая сторона подключена одним проводом пары к клапану управления отопителем.

4. Подвижный контакт, прикрепленный к биметаллической катушке.

5. Винт с фиксированным контактом. Это регулируется производителем. Он электрически соединен вторым проводом пары с термопарой и оттуда с контроллером нагревателя.

6. Магнит. Это обеспечивает хороший контакт, когда контакт замыкается. Он также обеспечивает гистерезис для предотвращения коротких циклов нагрева, так как температура должна быть повышена на несколько градусов, прежде чем контакты разомкнутся.

В качестве альтернативы в некоторых термостатах используется ртутный выключатель на конце биметаллической катушки. Вес ртути на конце змеевика имеет тенденцию удерживать ее там, что также предотвращает короткие циклы нагрева. Однако этот тип термостата запрещен во многих странах из-за его высокой и необратимой токсичности в случае поломки. При замене этих термостатов их следует рассматривать как химические отходы.

На рисунке не показан отдельный биметаллический термометр на внешнем корпусе, показывающий фактическую температуру на термостате.

Милливольтовые термостаты

Как показано выше при использовании термостата, питание обеспечивается термопарой, нагреваемой запальником. Это производит мало энергии, поэтому система должна использовать маломощный клапан для управления газом. Этот тип устройства обычно считается устаревшим, поскольку контрольные лампы расходуют удивительное количество газа (так же, как капающий кран может тратить огромное количество воды в течение длительного периода), а также больше не используются на плитах, но все еще используются. можно найти во многих газовых водонагревателях. Их низкая эффективность приемлема в водонагревателях, поскольку большая часть энергии, «тратимой впустую» на запальник, по-прежнему передается воде и, следовательно, помогает поддерживать тепло бака. Для безрезервуарных (по требованию) водонагревателей предпочтительнее предварительное зажигание, поскольку оно быстрее, чем зажигание с горячей поверхностью, и более надежно, чем зажигание от искры.

Существующие милливольтовые системы отопления можно сделать гораздо более экономичными, отключив подачу газа в межотопительный период и повторно запустив запальник с приближением отопительного сезона. В зимние месяцы большая часть небольшого количества тепла, генерируемого пилотным пламенем, вероятно, будет излучаться через дымоход в дом, а это означает, что газ тратится впустую (в то время, когда система активно не нагревается), но пилотный -обогреваемый дымоход продолжает увеличивать общую тепловую энергию в доме. В летние месяцы это совершенно нежелательно.

Некоторые программируемые термостаты могут управлять этими системами.

Термостаты на 24 В

Большинство термостатов для систем отопления/охлаждения/тепловых насосов работают от низковольтных (обычно 24 В переменного тока) цепей управления. Источником 24 В переменного тока является управляющий трансформатор, установленный как часть нагревательного/охлаждающего оборудования. Преимущество низковольтной системы управления заключается в возможности управлять несколькими электромеханическими переключающими устройствами, такими как реле, контакторы и секвенсоры, используя изначально безопасные уровни напряжения и тока. В термостат встроено средство для улучшенного контроля температуры с помощью упреждения. Тепловой антиципатор выделяет небольшое количество дополнительного тепла на чувствительный элемент во время работы нагревательного прибора. Это немного раньше размыкает нагревательные контакты, чтобы температура в помещении не значительно превышала настройку термостата.

Механический предупредитель тепла, как правило, является регулируемым и должен быть настроен на ток, протекающий в цепи управления нагревом, когда система работает. Охлаждающий упреждающий элемент генерирует небольшое количество дополнительного тепла для чувствительного элемента, когда охлаждающее устройство не работает. Это приводит к тому, что контакты включают охлаждающее оборудование несколько раньше, предотвращая чрезмерное повышение температуры в помещении. Упреждающие устройства охлаждения, как правило, нерегулируемые. В электромеханических термостатах в качестве упреждающих элементов используются резистивные элементы. Большинство электронных термостатов используют либо термисторные устройства, либо встроенные логические элементы для функции упреждения. В некоторых электронных термостатах термисторный упреждающий элемент может располагаться снаружи, что обеспечивает переменное упреждение в зависимости от температуры наружного воздуха. Усовершенствования термостата включают отображение температуры наружного воздуха, возможность программирования и индикацию неисправностей системы.

Большинство современных газовых или жидкотопливных печей или котлов будут управляться такими системами, как и большинство электрических печей с релейным управлением:

• Газ:
  • запуск вытяжного вентилятора (если печь относительно новая) для создания столба воздуха, идущего вверх по дымоходу.
  • тепловой запал или пусковая система искрового зажигания.
  • открыть газовый клапан, чтобы зажечь главные горелки.
  • Подождите (если печь установлена ​​относительно недавно), пока теплообменник не прогреется до надлежащей рабочей температуры, прежде чем запускать главный вентилятор или циркуляционный насос.
• Масло:
  • аналогично газу, за исключением того, что вместо открытия клапана печь запускает масляный насос для подачи топлива в горелку.
• Электрическая печь или котел:
  • запустится вентилятор обдува или циркуляционный насос, а большое реле или симистор включит нагревательные элементы.
• Уголь:
  • хоть и редкость сегодня, стоит упомянуть; аналогичен газу, за исключением того, что вместо открытия клапана печь запускает угольный шнек, чтобы загонять уголь в топку.

В незонированных (типично жилых, один термостат на весь дом) системах, когда клеммы термостата R (или Rh) и W соединены, печь пройдет процедуру запуска и будет производить тепло.

В зональных системах (некоторые жилые, многие коммерческие системы — несколько термостатов, управляющих разными «зонами» в здании), термостат заставит небольшие электродвигатели открывать клапаны или заслонки и запускать печь или котел, если он еще не работает.

Большинство программируемых термостатов управляют этими системами.

Термостаты сетевого напряжения

Термостаты сетевого напряжения чаще всего используются для электрических обогревателей помещений, таких как плинтусный обогреватель или электропечь с прямым подключением. Если используется термостат сетевого напряжения, питание системы (в США 120 или 240 вольт) напрямую переключается термостатом. При коммутируемом токе, часто превышающем 40 ампер, использование низковольтного термостата в цепи сетевого напряжения приведет как минимум к выходу из строя термостата и, возможно, к пожару. Термостаты сетевого напряжения иногда используются в других приложениях, таких как управление фанкойлами (вентилятор, работающий от сетевого напряжения, продувающий змеевик труб, который либо нагревается, либо охлаждается более крупной системой) в больших системах, использующих централизованные котлы и чиллеры.

Некоторые программируемые термостаты доступны для управления системами сетевого напряжения. Обогреватели плинтуса особенно выиграют от программируемого термостата, который может непрерывно регулироваться (как, по крайней мере, некоторые модели Honeywell), эффективно контролируя нагреватель, как диммер лампы, и постепенно увеличивая и уменьшая нагрев, чтобы обеспечить чрезвычайно постоянную температуру в помещении (непрерывный контроль). вместо того, чтобы полагаться на усредняющие эффекты гистерезиса). Системы, которые включают вентилятор (электрические печи, настенные обогреватели и т. д.), обычно должны использовать простые средства управления включением/выключением.

Комбинированное регулирование нагрева/охлаждения

В зависимости от того, что именно контролируется, термостат принудительного кондиционирования воздуха обычно имеет внешний переключатель для обогрева/выключения/охлаждения, а другой переключатель для включения/автоматического включения вентилятора постоянно или только при обогрев и охлаждение работают. Четыре провода подходят к центральному термостату от основного блока отопления/охлаждения (обычно расположенного в чулане, подвале или иногда на чердаке): один провод подает питание 24 В переменного тока на термостат, в то время как другие три провода подают управляющие сигналы. от термостата, один для нагрева, один для охлаждения и один для включения вентилятора. Питание подается от трансформатора, и когда термостат вступает в контакт между питанием и другим проводом, реле, расположенное сзади блока нагрева/охлаждения, активирует соответствующую функцию блока.

Регламент теплового насоса

Тепловой насос представляет собой холодильное оборудование, которое меняет направление потока хладагента между внутренним и наружным змеевиками. Это делается путем включения «реверсивного», «4-ходового» или «переключающего» клапана. При охлаждении внутренний змеевик представляет собой испаритель, удаляющий тепло из воздуха в помещении и передающий его наружному змеевику, где он отводится в наружный воздух. Во время нагрева наружный змеевик становится испарителем, и тепло отводится от наружного воздуха и передается внутреннему воздуху через внутренний змеевик. Реверсивный клапан, управляемый термостатом, обеспечивает переключение с тепла на охлаждение. Термостаты бытовых тепловых насосов обычно имеют клемму «О» для включения реверсивного клапана при охлаждении. В некоторых бытовых и многих коммерческих термостатах тепловых насосов используется клемма «B» для включения реверсивного клапана при нагреве. Теплопроизводительность теплового насоса уменьшается с понижением температуры наружного воздуха. При некоторой температуре наружного воздуха (называемой точкой равновесия) способность системы охлаждения передавать тепло в здание падает ниже потребности здания в отоплении.

Типичный тепловой насос оснащен электрическими нагревательными элементами для добавления охлаждающего тепла, когда температура наружного воздуха ниже этой точки баланса. Работа дополнительного источника тепла контролируется нагревательным контактом второй ступени в термостате теплового насоса. Во время обогрева наружный змеевик работает при температуре ниже наружной температуры, и на змеевике может образоваться конденсат. Этот конденсат может затем замерзнуть на змеевике, снижая его теплопередающую способность. Поэтому тепловые насосы имеют возможность периодического оттаивания наружного змеевика. Это делается путем переключения цикла на режим охлаждения, отключения наружного вентилятора и включения электрических нагревательных элементов. Электрический нагрев в режиме разморозки необходим для того, чтобы система не продувала холодный воздух внутри здания. Затем элементы используются в функции «повторного нагрева». Хотя термостат может показывать, что система находится в режиме разморозки и активирован электрический нагрев, функция разморозки не контролируется термостатом. Поскольку тепловой насос имеет электрические нагревательные элементы для дополнительного и повторного нагрева, термостат теплового насоса обеспечивает использование электрических нагревательных элементов в случае отказа системы охлаждения. Эта функция обычно активируется клеммой «Е» на термостате. При аварийном нагреве термостат не пытается управлять компрессором или наружным вентилятором.

Цифровой

См. также Программируемый термостат.

Новые цифровые термостаты не имеют движущихся частей для измерения температуры и вместо этого используют термисторы. Как правило, для его работы необходимо установить одну или несколько обычных батарей, хотя некоторые цифровые термостаты с так называемым «похищением энергии» используют обычные цепи переменного тока на 24 В в качестве источника питания (но не будут работать от «милливольтовых» цепей с питанием от термобатареи, используемых в некоторых печах. ). У каждого есть ЖК-экран, показывающий текущую температуру и текущую настройку. У большинства также есть часы и настройки времени суток (а теперь и дня недели) для температуры, используемые для комфорта и энергосбережения. Некоторые теперь даже имеют сенсорные экраны или могут работать с X10, BACnet, LonWorks или другими системами домашней автоматизации или автоматизации зданий.

Цифровые термостаты используют либо реле, либо полупроводниковое устройство, такое как симистор, в качестве переключателя для управления блоком HVAC. Устройства с реле будут работать с милливольтовыми системами, но часто издают слышимый «щелчок» при включении или выключении. Более дорогие модели имеют встроенный ПИД-регулятор, благодаря чему термостат заранее знает, как система отреагирует на его команды. Например, установив эту температуру утром в 7 часов утра. должна быть 21 градус, следит за тем, чтобы в это время температура была 21 градус (обычный термостат в это время как раз заработает). ПИД-регулятор решает, в какое время система должна быть активирована, чтобы достичь желаемой температуры в нужное время. Это также гарантирует, что температура очень стабильна (например, за счет уменьшения выбросов).

Большинство цифровых термостатов, широко используемых в жилых домах в Северной Америке, являются программируемыми термостатами, которые обычно обеспечивают 30-процентную экономию энергии, если оставить их программы по умолчанию; изменение этих значений по умолчанию может увеличить или уменьшить энергосбережение. В статье о программируемом термостате представлена ​​основная информация по эксплуатации, выбору и установке такого термостата.

Расположение бытового термостата

Термостат должен располагаться вдали от охлаждающих или обогревающих вентиляционных отверстий или устройств в помещении, но при этом подвергаться воздействию общего воздушного потока из помещения (комнат), которое необходимо регулировать. Открытый коридор может быть наиболее подходящим для системы с одной зоной, где гостиные и спальни работают как одна зона. Если коридор может быть закрыт дверями из регулируемых помещений, то их следует оставлять открытыми во время использования системы. Если термостат находится слишком близко к контролируемому источнику, система будет иметь тенденцию к «короткому циклу», а многочисленные пуски и остановы могут раздражать и в некоторых случаях сокращать срок службы оборудования. Система с несколькими зонами может значительно сэкономить энергию, регулируя отдельные помещения, позволяя изменять температуру в неиспользуемых комнатах, отключая отопление и охлаждение.

Коды клемм термостата

NEMA — Национальная ассоциация производителей электрооборудования [так в оригинале] в 1972 году стандартизировала этикетки на клеммах термостата. Эти стандарты определяют буквенно-цифровые коды, которые должны использоваться для определенных функций в термостатах:

Коды клемм термостата

Письмо	Цвет	Определение
R, или RH для обогрева или RC для охлаждения	красный	«горячая» сторона трансформатора
Вт	белый	термоконтроль
W2	розовый или другой цвет	плавка, вторая ступень
Y2	синий или розовый	холодная, вторая ступень компрессора
С или Х	черный	общая сторона трансформатора (24 В)
Г	зеленый	вентилятор
О	оранжевый	Включение для охлаждения (тепловые насосы)
Л	желтовато-коричневый, коричневый, серый или синий	сервисная контрольная лампа
Х2	синий, коричневый, серый или желто-коричневый	тепловая, вторая ступень (электрическая)
Б	синий или оранжевый	активировать, чтобы нагреть
В или Х	синий, коричневый или черный	общая сторона трансформатора
Е	синий, розовый, серый или желтовато-коричневый	аварийное тепловое реле на тепловом насосе
Т	желтовато-коричневый или серый	Сброс наружного упреждающего устройства

См.

также

• Автоматическое управление
• Дельта Доре
• Термостат Honeywell Chronotherm
• Sensor

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Fisher, Jeff. 2007. Учебник по управлению HVAC. Домашние технологии. Проверено 2 июля 2007 г.
• Темп. обр. 2004. Справочное руководство Ritetemp Professional. Термостаты Ritetemp. Проверено 2 июля 2007 г.
.
• Ницца, Карим. 2007. Как работают домашние термостаты. HowStuffWorks, Inc. Проверено 11 июля 2007 г.

Внешние ссылки

Все ссылки получены 6 февраля 2020 г.

• HVAC News & Directory – новые функции продуктов, новости, события, календарь обучения и каталог для профессионалов отрасли.

Кредиты

Энциклопедия Нового Света автора и редактора переписали и дополнили статьи в Википедии в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3. 0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Упоминание должно осуществляться в соответствии с условиями этой лицензии, которая может ссылаться как на авторов New World Encyclopedia , так и на самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

• Термостат  ^{история}

История этой статьи с момента ее импорта в New World Encyclopedia :

• История «Термостата»

Примечание. На использование отдельных изображений могут распространяться некоторые ограничения, которые лицензируются отдельно.

принцип работы устройства и подключение

Содержание статьи:

• Зачем нужны термостаты для радиаторов
• Принцип работы устройства
• Типы регуляторов температуры
• Правила установки
• Последовательность установки
• Особенности настройки прибора
• Производители регуляторов температуры

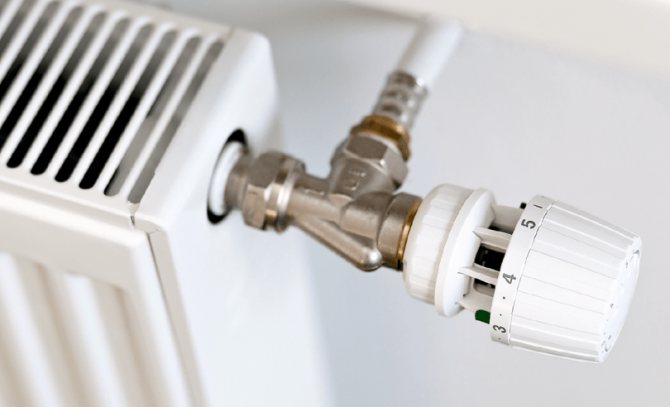

Радиаторная термоголовка регулирует интенсивность движения различных типов теплоносителей. Терморегулятор для радиатора отопления монтируется на приборы перед отопительным сезоном. Работа устройства позволяет создать нормальный микроклимат и сэкономить плату за электроэнергию.

Зачем использовать термостаты для радиаторов

Терморегулятор позволяет зонно регулировать температуру радиаторов

Терморегулятор монтируется на батареях с учетом тепловой мощности оборудования, размеров помещения и климатических условиях региона. Его конструкция представлена ​​термоклапаном, переключающим температурные режимы. Специальная термоголовка представляет собой цилиндр со специальной жидкостью. При повышении температурного режима состав расширяется; при уменьшении она сжимается.

Эксплуатация регулятора температуры на батареях необходима по следующим причинам:

• контроль количества теплоносителя в трубопроводе;
• автоматизация процессов нагрева;
• зональный климат и контроль температуры — в одних комнатах можно отключить радиатор, в других — оставить;

• уменьшение количества используемой охлаждающей жидкости;
• отключение от теплоснабжения при поломке отдельной квартиры, а не всего дома;
• экономия ресурса котла и расходных материалов для обслуживания системы.

Термостат не увеличивает КПД батарей и их теплоотдачу.

Принцип действия устройства

Механический регулятор температуры

Принцип действия устройства основан на изменении сечения клапана. Термоклапан соединен с головкой штоком и накидной гайкой. Стержень движется под действием нагрузки из газа или воды, которые при нагреве расширяются. Давление внутри головки увеличивается, шток постепенно уходит вниз, полностью или частично перекрывает зазор клапана.

Особенности настройки термостата для труб отопления зависят от системы управления:

• автоматическое устройство с сильфоном характеризуется способностью штока возвращаться в исходное состояние при изменении характеристик среды;
• Контроллер электронного типа оснащен термостатом. В него встроен или установлен на радиаторе датчик уровня температуры;
Механические устройства
• , в конструкцию которых входит задвижка и кран, выпускаются без сильфона, имеют ручной режим работы — пользователь должен повернуть рукоятку задвижки.

Автоматические модели имеют дисплей, на который выводится информация о состоянии охлаждающей жидкости и работе.

Типы регуляторов температуры

По способу управления можно выбрать механическое или автоматическое устройство. В зависимости от наполнения сифона термокраны бывают газовыми и жидкостными. Различаются термостатические аппараты и по конструкции клапана – бывают угловые, прямые и трехходовые модификации. Последние подключаются к байпасу, трубе подачи газа и батареям.

Особенности автоматических устройств

Электронный термостат работает на сменных батареях

Электронный термостат для батарей отопления можно запрограммировать, изменив параметры мониторинга окружающей среды. Устройство отображает информацию о температуре воздуха. Эта характеристика задается пользователем так, чтобы она оставалась неизменной в течение отопительного сезона.

Микропроцессор обеспечивает контроль температуры, а также функциональность всей системы отопления. К преимуществам использования электронных модификаций относятся:

• работа от сменных батареек;
• высокая энергоэффективность;
• минимальная потребляемая мощность;
• наличие у некоторых моделей аккумуляторов с возможностью подзарядки;
• микропроцессор управления складом;
• обширный дополнительный функционал.

Из недостатков — необходимость подключения устройств без аккумуляторов к сети.

Электронные терморегуляторы активного типа работы сами выбирают и поддерживают температурный режим радиаторов

Термостат используется для автоматического изменения параметров и передачи значения температуры. По типу работы элементы бывают:

• Пассив. Работать только в условиях изоляции от окружающей среды.
• Активный. Самостоятельно подбирать и поддерживать температурный режим радиаторов.
• Тип фазы. Они будут работать с изменениями физического состояния жидкости.

По возможности перепрограммировать автоматический регулятор температуры можно с открытой или закрытой логикой. Первый можно перенастроить под любую систему отопления. Вторые нельзя перепрограммировать, но можно изменить основные параметры.

Для дома или квартиры можно применить активные регуляторы марки Danfoss. Поддерживают температуру радиатора, легко подключаются. В зависимости от дизайна можно выбрать стандартное или внешнее устройство. Термостаты Danfoss имеют ряд преимуществ:

• простота конструкции;
• быстрая установка;
• автоматическая регулировка и поддержание температуры воздуха;
• экономия на эксплуатации индивидуального отопления.

Термостаты для центрального отопления работают только с дополнительными счетчиками.

Особенности механических устройств

Клапан-термостат механический

При выборе механического терморегулятора для квартирных или домашних радиаторов необходимо учитывать их конструкцию. Производители выпускают два варианта.

Устройства с кранами предназначены для регулировки объема охлаждающей жидкости в аккумуляторе. Кран работает в ручном режиме, поворачиваясь до упора. Недостатком устройств является деформация внутреннего клапана при постоянном полурежиме крана.

Радиатор Клапан Термостат это:

• Игольчатый. Отличается ручным управлением – количество теплоносителя меняется поворотом вентиля. Устройство ставится в половинчатое положение без дальнейшего нарушения узлов. Недостатком игольчатых моделей является небольшое сечение просвета внутри, из-за чего теряется их эффективность.
• С механическим регулятором температуры. Устройство предназначено исключительно для радиатора. Подключение производится без использования источников питания. Оснащен сильфоном для эффективной работы.

Клапанные регуляторы должны быть установлены вместо шаровых кранов.

Термостатический ручной Прибор отличает автономность функционирования в любых условиях, простота управления и простота монтажа. Ручная термоголовка в основном подходит для чугунного типа батареи. Недостатком регулятора является быстрый выход из строя при ежедневном переключении штока и минимальная точность данных.

Нюансы эксплуатации жидкостных и газонаполненных устройств

Прямой регулятор температуры

По состоянию термостатического элемента приборы бывают жидкостными и газовыми. Активным веществом в обоих случаях является парафин. Под воздействием температуры он расширяется и воздействует на стебель с соединенным кланом. Трубопровод с теплоносителем частично перекрыт штоком.

Газонаполненные модели отличаются плавностью и четкостью регулировки, оснащены датчиком контроля, имеют длительный срок службы. Они быстро реагируют на колебания температуры. Отличие жидкостных моделей заключается в точности передачи давления внутри труб на активный механизм.

Регулятор уровня нагрева жидкости или газовый прибор, устанавливаемый на батарею, отличаются типом датчиков. Производители выпускают модели:

• Со встроенным контроллером типа. Монтаж осуществляется в горизонтальной плоскости. Таким образом осуществляется круговая циркуляция, предотвращающая колебания показателей из-за нагрева труб.
• С выносными элементами. Термостатический блок подходит для газовых, электрических котлов, систем теплого пола. Устройство также оснащено водяным конвектором.

Выносной датчик подходит для вертикального термостата и радиаторов, расположенных на глубине 16 мм и более.

Правила установки

Термостат устанавливается в зоне подачи теплоносителя перед радиатором

Термоклапан устанавливается самостоятельно с соблюдением следующих правил:

1. Предварительное изучение инструкции производителя.
2. Аккуратная и аккуратная работа из-за хрупкости деталей.
3. Строгое соблюдение горизонтальности термостата, чтобы на него не влияли потоки воздуха от батареи.
4. Проверка направления движения воды по стрелкам на корпусе.
5. Предварительный монтаж байпасов на однотрубной системе. Элементы предотвращают выход из строя всей линии при выходе из строя одного радиатора.

Установка полумеханических регуляторов осуществляется на батареи, не закрывающиеся шторками и декоративной обрешеткой. Это необходимо для корректной работы устройства. Датчик должен находиться на расстоянии 2-8 см от клапана.

Последовательность установки

Последовательность работ зависит от типа устройства — электронного или механического.

Установка электронных устройств

Электронный контроллер монтируется на батарею отопления следующим образом:

1. Подготовка радиаторов. Аккумулятор необходимо отключить, сняв вентиль, и слить оставшуюся воду. С однотрубных коммуникаций убираются обходные перемычки. Охлаждающая жидкость остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Прибор необходимо распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки производится пробное включение — дисплей должен мигать.
3. Установите переходник на основание клапана.
4. Монтаж регулятора с помощью резьбового соединения. Поверхность необходимо заклеить гигиенической салфеткой с пропиткой или специальной лентой. Затем устройство вкручивается во входное отверстие.
5. Проверка маркировки клапана. Обозначение направления теплоносителя имеет вид стрелки. Он должен соответствовать движению воды в системе в момент проведения работ.
6. Установка термостата. С помощью датчика можно определить температуру в помещении и управлять закрывающим механизмом. Элемент размещается горизонтально на скобах. В случае использования выносного варианта его монтируют на расстоянии 2 и более метров от радиаторов.
7. Калибровка и настройка контроллера в соответствии с инструкциями производителя.

Датчик температуры следует устанавливать на расстоянии 80 см от напольного покрытия, чтобы при контакте с холодным воздухом система не нарушалась. Элемент должен быть защищен от солнечного излучения, нагрева бытовых приборов.

Установка механического регулятора

Схема подключения термостата и аккумулятора

Для установки регулятора механического типа потребуется:

1. Срезать старый радиатор с горизонтальной батареей, снять оставшиеся патрубки и вентили.
2. Откройте краны и выпустите воздух из радиатора. При восстановлении тока охлаждающей жидкости батарея будет нагреваться.
3. Прикрутите гайки и хвостовики новых приборов к пробкам радиатора.
4. Подключить отопительные конструкции для подключения радиатора.
5. Установите радиатор и обвязку на стояк.
6. Плотно закройте двери и окна, чтобы не было ошибок при регулировке.
7. Выкрутить вентиль до упора, проверить температуру воздуха термометром.
8. После установки температуры повернуть термокран в обратном направлении и установить его на минимальное значение.
9. Проверить термометр, дождаться нужного значения.
10. Постепенно открывайте регулятор, пока вода не пойдет по трубам.

При правильном монтаже срок службы терморегулятора составит от 20 до 30 лет.

Особенности настройки прибора

Градация, нанесенная на корпус регулировочной головки, облегчает настройку прибора

Калиброванный терморегулятор, расположенный на радиаторе системы отопления, покажет правильные значения. Конфигурация следующая:

1. Поправка на работу устройства в определенное время суток. Время устанавливается с помощью стрелок и кнопки OK.
2. Установка даты. Выбирается день, год и месяц.
3. Подтверждение изменений. На дисплее электронных устройств мигает галочка – нажмите кнопку ОК.
4. Настройка меню. На дисплее загорится заглавная буква М. Ее нужно удерживать 3 секунды, пока не откроется меню. Затем нужно нажать центральную кнопку, зайти в настройки и изменить их.

Если не настроить устройство, оно будет работать по заранее заданным программам.

Калибровка регулятора температуры проводится по окончании прогрева всех систем отопления в помещении.
