Терморегулятор с датчиком температуры воздуха: назначение, подключение

Развитие технических средств позволило человеку повсеместно улучшать качество своей жизни. Поэтому сегодня каждый может нажать на кнопку и установить нужный диапазон температур в помещении. При этом уже не требуется постоянно управлять подачей топлива при помощи переключателя, так как эту функцию выполняет терморегулятор с датчиком температуры воздуха. Что это за устройство и как оно работает мы рассмотрим в данной статье.

Назначение и функции

Терморегулятор с датчиком температуры предназначен для автоматического поддержания температуры во время принудительного нагрева или охлаждения в заданных пределах. К примеру, современные котлы отопления будут усиливать или ослаблять нагрев, в зависимости от температуры в определенной комнате или на какой-то поверхности. На практике они применяются для:

холодильных установок;
систем бытового и промышленного отопления;

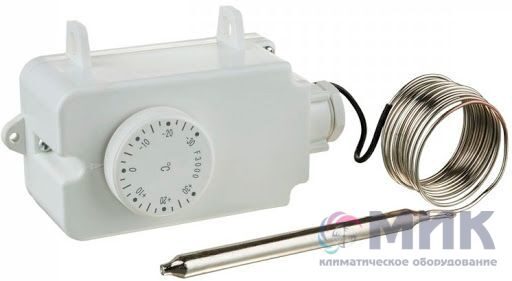

Рис. 1.

Терморегулятор для системы бытового отопления

как розеточный вход для подключения обогревательного оборудования;
терморегулятор для теплого пола;
приспособление для контроля температуры в парных, саунах и банях;

При установке терморегулятора с датчиком температуры стараются задействовать одну или несколько основных функций. Всего выделяют три полезные функции:

Экономия энергоресурсов – благодаря контролю нагревания или охлаждения система отключится до того, как наступит существенное превышение температуры. Соответственно, израсходованная энергия будет потрачена впустую, если для нормализации микроклимата вы откроете окна на проветривание.
Автоматизация климат контроля – ранее каждый самостоятельно подкручивал ручку регулятора, ориентируясь по ощущениям или показателям комнатного термометра. Сейчас температура подстраивается автоматически, что позволяет сократить затраты даже на содержание определенной категории персонала небольших котельных.
Безопасность – за счет контроля температуры воздуха можно избежать превышения рабочих характеристик нагревательной установки. Как результат, снижается вероятность взрыва или пожара. Некоторые модели терморегуляторов с датчиком температуры оснащаются звуковым сигнализатором, который оповестит, если нагреватель не отключиться при достижении порогового значения.

Принцип действия

В соответствии с ГОСТ 30815-2019 терморегулятор представляет собой такую трубопроводную арматуру, которая изменяет количество теплоносителя, перемещающегося через его клапан. Датчиком температуры, как правило, выступает сильфон, который в соответствии с п.3.1.1. ГОСТ Р 55019-2012 представляет собой гофрированную оболочку, способную к герметичной упругой деформации под воздействием температурных растяжений.

Рис. 2. Принцип действия терморегулятора с датчиком температуры

Принцип действия данного устройства заключается в следующем:

Полость сильфона, как чувствительного элемента датчика, наполняется парафином или газом с большим коэффициентом температурного расширения.
В случае повышения температуры окружающей среды парафин или газ внутри датчика начнет расширяться и приведет в движение поршень.
В зависимости от пройденного поршнем пути, в логический блок передается информация об изменении температуры.
При установке терморегулятора в определенное положение логический блок начинает сравнивать температуру в помещении и температуру нагрева теплоносителя.
После достижения установленного верхнего предела терморегулятор перекрывает клапан подачи теплоносителя в систему отопления и, тем самым, останавливает дальнейшее нагревание пространства.
Сокращение количества теплоносителя в системе приводит к охлаждению воздуха в окружающем пространстве. Благодаря чему чувствительная среда в сильфоне датчика начинает сужаться и возвращает шток в исходное положение.
После того, как температура в комнате опуститься менее нижнего предела, шток отпустит клапан терморегулятора и восстановит нормальное движение теплоносителя по системе. Начнется следующий этап нагрева воздуха в помещении, пока температура не достигнет установленного в терморегуляторе значения.
В данном примере используется две зоны отопления, которые контролируют степень нагрева воздуха независимо друг от друга. Поэтому каждая комната может поддерживать разный температурный режим.

На практике, терморегулятор в качестве датчика может использовать и другие элементы. Поэтому существует разделение устройств контроля нагрева или охлаждения воздуха по типам.

Типы терморегуляторов с датчиком температуры

В зависимости от способа установки все приборы условно подразделяются на стационарные и переносные. Первый вариант терморегулятора с датчиком температуры необходимо монтировать в определенной точке. А второй, можно устанавливать в любую позицию, в зависимости от текущих потребностей.

В зависимости от расположения термодатчика, подразделяются на терморегуляторы со встроенным сенсором и с выносным. Встроенный датчик находится непосредственно в самом устройстве, а выносной можно расположить на каком-то удалении, в зависимости от длины кабеля.

По принципу действия разделяют электронные и механические модели. Первый вариант более современный, так как операции производятся за счет полупроводниковых приборов и микросхем. Второй приводит в действие рабочий орган за счет механического усилия.

По способу управления могут подразделяться на:

Механические;
Электромеханические;
Цифровые;
Дистанционные.

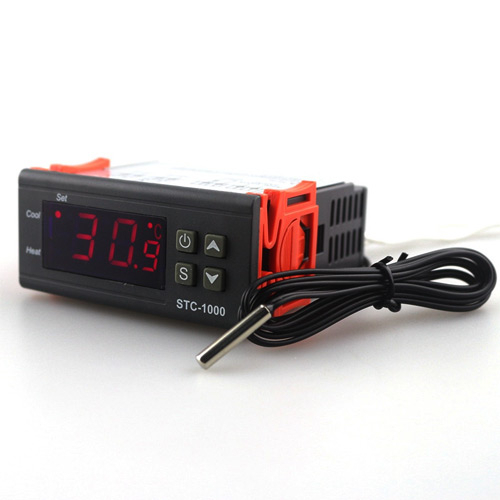

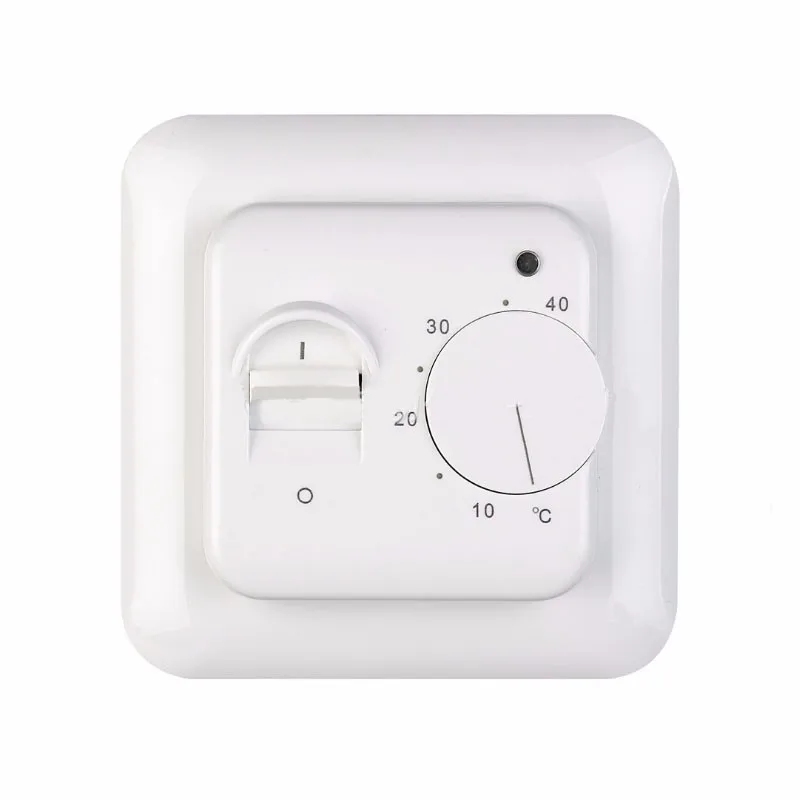

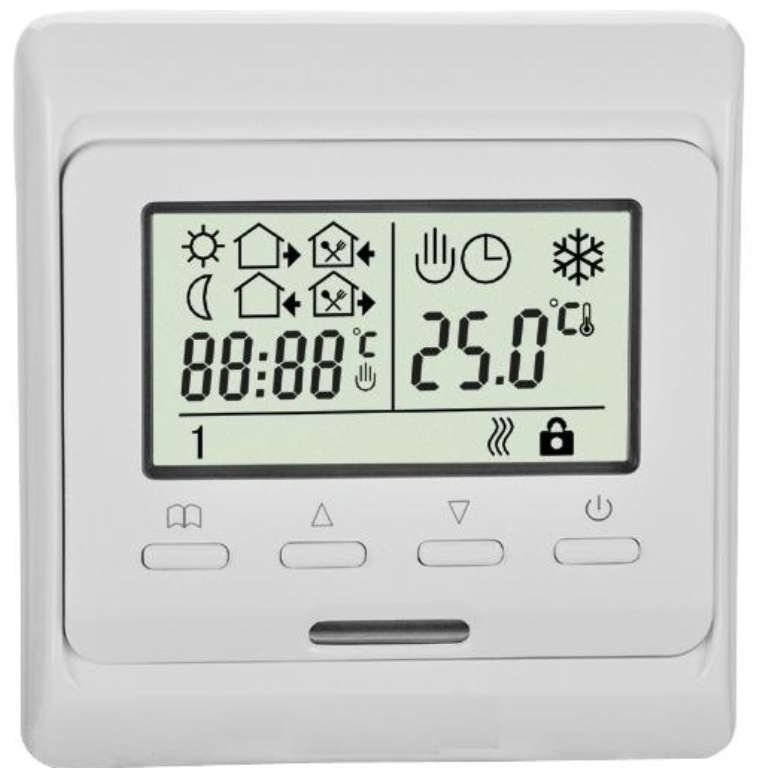

Рис. 3. Цифровой и электромеханический терморегулятор

В зависимости от способа установки различают настенные модели, корпусные и монтируемые на DIN-рейку. Каждый вид применяется в зависимости от параметров комнаты и требований заказчика.

В отношении параметров окружающей среды выделяют терморегуляторы с датчиком температуры внутренней и наружной установки. Первые из них предназначены исключительно для размещения внутри помещений. Вторые, могут устанавливаться и на улице, такие терморегуляторы имеют достаточную степень защиты от воздействия атмосферных факторов.

Схемы подключения

На практике существует достаточно большой ассортимент схем подключения терморегуляторов с датчиком температуры воздуха. Основные отличия обуславливаются не только типом прибора, но и особенностями отопительного оборудования. Так, наиболее простой схемой подключения считается схема прямого включения в цепь 230 В.

Рис. 4. Подключение терморегулятора напрямую

В таком случае питание подается напрямую от фазного и нейтрального проводника либо от контактов розетки, в зависимости от конструкции устройства. Такая схема подходит для маломощных обогревателей, где угроза от аварийного режима относительно мала. В остальных случаях более практично использовать схему с установкой отдельного автомата для питания котла обогрева или холодильного агрегата.

Рис. 5. Схема подключения терморегулятора через автоматический выключатель

Как видите на схеме, к распределительному щитку подводится фазный и нейтральный проводник, которые подключаются к устройству дифференциального тока УДТ. Затем нейтральный проводник N напрямую выводится к клемме терморегулятора 4, а фазный L через автомат АВ к выводу 5 – это цепь питания. С выводов 3 и 6 терморегулятора подается питание на электрический нагревательный элемент. А к клеммам 1 и 2 подключается датчик температуры воздуха.

Для питания силовых промышленных приборов отопления следует использовать схему питания с контактором:

Рис. 6. Схема подключения терморегулятора через контактор

Как и в предыдущем варианте, питание терморегулятора осуществляется через автоматический выключатель АВ и УДТ к клеммам 5 и 6. Но выводы питания нагрузки 3 и 4 подключаются к цепи управления контактором А1 и А2. Сам же нагревательный элемент питается от сети через выводы контактора 2 и 4 в обход терморегулятора. Такая схема рекомендуется для всех случаев питания нагрузки, превышающей на 2/3 от паспортного значения терморегулятора.

Как выбрать?

При выборе терморегулятора с датчиком температуры воздуха для решения конкретной задачи, необходимо подобрать модель максимально соответствующую параметрам вашей системы.

Для этого обратите внимание на следующие рекомендации:

Подберите мощность терморегулятора таким образом, чтобы она на 20 – 30% превышала планируемый ток нагрузки в режиме эксплуатации.
Учтите диапазон регулируемой температуры, так как в разных моделях он может находиться в пределах от – 30 °С до +40 °С или от 0 °С до +100 °С.
Любой прибор имеет степень защиты от проникновения пыли и влаги, обозначаемый индексом IP и двумя цифрами. Этот параметр особенно важен для помещений с повышенной влажностью, где датчик может испортиться от попадания воды.

Рис. 7. Степень пыле-влагозащищенности

Если вы хотите, чтобы датчик не только отслеживал температурные колебания, но и включался в заданное время или от команды через мобильное приложение, выбирайте устройства с соответствующим функционалом.

Рис. 8. Управление терморегулятором через мобильное приложение

Обратите внимание, что в продаже имеются модели датчиков, отслеживающих температуру самого обогревателя, а не воздуха в квартире.

Список использованных источников

Крупнов Б.А., Шарафадинов Н.С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха» 2004
Виглеб Г «Датчики» 1989
Дж. Фрайден «Современные датчики. Справочник» 2005
Олейник Б.Н. «Приборы и методы температурных измерений» 1987

Терморегуляторы с датчиком температуры воздуха. Статьи компании «ЭКО ТЕПЛИЦА»

Терморегулятор з датчиком температури повітря часто застосовується для обігріву приміщення. Однак, що вони являють собою? Термостат – це контролер для контролю нагрівальних схем в опалювальних апаратах. Зазвичай, налаштування режиму здійснюється вручну, а все інше відбувається в автоматизованому режимі. Іншими словами, прилад самостійно вирішує, вимкнути схему або ж ні.

У термостатів декілька призначень:

Він дозволяє істотно економити на оплаті. Все із-за того, що апарат контролює температуру самостійно. Якщо показники починають рости вище норми, то він відключає подачу газу або електроенергії в нагрівальному пристрої. Якщо температура знижується, то він навпаки активується.

Прилад абсолютно безпечний. У функції є звукова сигналізація для сповіщення мешканців будинку в разі перегріву котла.
Підвищені критерії комфорту. Терморегулятор самостійно контролює все, вам немає потреби перевіряти схему.

Різноманітність

Терморегулятор з датчиком температури повітря бувають різні. Сучасні моделі розділені на такі групи: за типом матеріалу, по функціональним можливостям, за принципом функціонування.

Часто компанії пропонують терморегулятор з датчиком температури повітря з міцної пластмаси, однак є моделі з біметалічної оболонкою.

За принципом функціонування терморегулятор з датчиком температури повітря ще діляться на дві категорії: механічні і електронні.

У першому випадку в апаратах головний компонент – біметалічне полотно, що, або розширюється, або стискається. В електронних апаратах застосовуються підібрані термометри. Принцип роботи наступний:

Дані збираються з датчиків.
Всередині апарату показники перевіряються.
Після подається оповіщення на клапан котла для відкриття або закриття подачі палива.

Звичайно, зараз застосовуються електронні прилади в побуті. В таких апаратів немає рухомих компонентів і вузлів, там є напівпровідникові деталі, що дозволяють давати точні дані.

Не варто забувати: електронні терморегулятори з датчиком температури повітря можуть прекрасно функціонувати від мережі або від звичайної батарейки.

Що особливого в електронних апаратах?

Подібні термостати оснащуються також допоміжними опціями. У них можуть бути годинник, календар, ви можете зробити налаштування на пару днів вперед і навіть подивитися прогноз погоди. Звичайно ж, подібні моделі коштують набагато більше, ніж інші, однак їх простіше встановлюватися і у них точних температурних діапазон для відстеження.

Інші моделі

Зараз терморегулятори з датчиками вважаються самими точними і це не дивно. Однак питання можуть виникнути з приводу температурного датчика. Все із-за того, що існують датчики всередині кімнати, а також ті, що виносяться на вулицю. Які вибрати? Краще останній варіант. Датчик зможе вчасно зреагувати на погодні коливання. У зимовий час температура сильно падає, а в будинку вона може бути і на нормальному рівні, однак датчику буде потрібно кілька годин, щоб він зреагував на коливання. За цей часовий проміжок будинок може легко охолонути, тому оперативність відіграє велику роль у цій справі. Звичайно ж, даний датчик потрібно оснастити додатковими захисними опціями: захист від води, вітру, сонця. Все це збільшує вартість апарату, проте це компенсується комфортом всередині будинку і економією енергоносія.

Тому варто серйозно подумати про подібних терморегуляторах, варто їх купувати чи ні.

Что такое регуляторы температуры? Типы контроллеров процесса

Как следует из названия, контроллер температуры представляет собой прибор, используемый для контроля температуры, в основном без участия оператора. Контроллер в системе контроля температуры принимает датчик температуры, такой как термопара или RTD, в качестве входных данных и сравнивает фактическую температуру с желаемой контрольной температурой или заданным значением. Затем он предоставит вывод элементу управления.

Хорошим примером может служить приложение, в котором контроллер получает входные данные от датчика температуры и имеет выход, подключенный к элементу управления, такому как нагреватель или вентилятор. Контроллер обычно является лишь частью системы контроля температуры, и при выборе подходящего контроллера следует анализировать и учитывать всю систему.

Узнайте больше о цифровых контроллерах

Какие существуют типы регуляторов процесса или температуры и как они работают?
Существует три основных типа регуляторов процесса: двухпозиционный, пропорциональный и ПИД-регулятор. В зависимости от управляемой системы оператор сможет использовать тот или иной тип для управления процессом.

Двухпозиционный регулятор температуры
Двухпозиционный регулятор температуры представляет собой простейшее устройство управления. Выход устройства либо включен, либо выключен, без промежуточного состояния. Двухпозиционный контроллер переключает выход только тогда, когда температура пересекает заданное значение. Для управления обогревом выход включается, когда температура ниже уставки, и выключается выше уставки.

Поскольку температура пересекает заданное значение, чтобы изменить состояние выхода, температура процесса будет постоянно циклически изменяться, переходя от значения ниже заданного значения к значению выше и обратно. В тех случаях, когда это циклирование происходит быстро, и для предотвращения повреждения контакторов и клапанов, к операциям контроллера добавляется дифференциал включения-выключения или «гистерезис».

Этот дифференциал требует, чтобы температура превышала уставку на определенную величину, прежде чем выход выключится или снова включится. Дифференциал включения-выключения предотвращает «дребезжание» выхода или быстрые непрерывные переключения, если циклическое переключение выше и ниже уставки происходит очень быстро. Двухпозиционное управление обычно используется там, где нет необходимости в точном контроле, в системах, которые не могут справиться с частым включением и выключением энергии, когда масса системы настолько велика, что температура меняется очень медленно, или для температурной сигнализации. Одним из специальных типов управления включением-выключением, используемым для аварийной сигнализации, является контроллер предельных значений. В этом контроллере используется реле с фиксацией, которое необходимо сбросить вручную, и оно используется для отключения процесса при достижении определенной температуры.

Пропорциональное управление
Пропорциональное управление предназначено для устранения циклов, связанных с двухпозиционным регулированием. Пропорциональный регулятор уменьшает среднюю мощность, подаваемую на нагреватель, когда температура приближается к заданному значению.

Это приводит к замедлению нагревателя, чтобы он не превышал уставку, а приближался к уставке и поддерживал стабильную температуру. Это пропорциональное действие может быть выполнено путем включения и выключения выхода на короткие промежутки времени. Это «пропорциональное распределение времени» изменяет отношение времени «включено» к времени «выключено» для контроля температуры. Пропорциональное действие происходит в «зоне пропорциональности» вокруг заданной температуры.

Вне этого диапазона регулятор температуры работает как двухпозиционный блок с выходом либо полностью включенным (ниже диапазона), либо полностью выключенным (выше диапазона). Однако внутри диапазона выход включается и выключается пропорционально разнице измерения от уставки. В заданном значении (средняя точка пропорционального диапазона) коэффициент включения/выключения выхода составляет 1:1; то есть время включения и время выключения равны. Если температура отличается от уставки, время включения и выключения изменяется пропорционально разнице температур.

Если температура ниже заданного значения, выход будет активен дольше; если температура слишком высока, выход будет выключен дольше.

ПИД-регулятор
Третий тип регулятора обеспечивает пропорционально-интегральное и дифференциальное регулирование или ПИД-регулятор. Этот контроллер сочетает в себе пропорциональное управление с двумя дополнительными регулировками, что помогает блоку автоматически компенсировать изменения в системе.

Эти корректировки, интегральные и производные, выражаются в единицах времени; на них также ссылаются их обратные значения RESET и RATE соответственно. Пропорциональные, интегральные и производные члены должны быть индивидуально скорректированы или «настроены» на конкретную систему методом проб и ошибок. Он обеспечивает наиболее точное и стабильное управление из трех типов регуляторов и лучше всего используется в системах с относительно небольшой массой, которые быстро реагируют на изменения энергии, подводимой к процессу.

В этой другой статье более подробно описано, как настроить ПИД-регулятор.

Рекомендуется в системах, где нагрузка часто меняется, и ожидается, что контроллер будет автоматически компенсировать частые изменения уставки, количества доступной энергии или управляемой массы. OMEGA предлагает ряд контроллеров, которые автоматически настраиваются. Они известны как контроллеры автонастройки.

Стандартные размеры
Поскольку регуляторы температуры обычно устанавливаются внутри приборной панели, панель необходимо разрезать для размещения регулятора температуры. Чтобы обеспечить взаимозаменяемость между контроллерами температуры, большинство контроллеров температуры разработаны в соответствии со стандартными размерами DIN. Наиболее распространенные размеры DIN показаны ниже.

Выберите регулятор температуры для вашего применения

Двухпозиционные контроллеры Двухпозиционные контроллеры процессов
представляют собой простейший тип контроллеров с двухпозиционным управлением, предназначенный для обеспечения функциональности ПИД-регуляторов общего назначения, но по цене, подходящей для двухпозиционных приложений.

Автонастройка ПИД-регуляторов
ПИД-регуляторы обеспечивают очень точное управление, но алгоритм ПИД требует настройки. Контроллеры автонастройки обеспечивают эту функцию.

Многоконтурные контроллеры
Каждый контур управления обычно состоит из одного входа и как минимум одного выхода. OMEGA предлагает множество многоконтурных контроллеров, которые могут управлять более чем одним контуром управления. CS8DPT от OMEGA поддерживает до 6 контуров управления.

Контроллеры ограничения безопасности
Контроллер ограничения безопасности представляет собой двухпозиционный контроллер с фиксирующим выходом. Когда состояние выхода изменяется, требуется ручной сброс, чтобы вернуть его обратно. Контроллеры пределов безопасности обычно используются в качестве резервных контроллеров для остановки процесса при достижении нежелательных пределов.

Реле температуры
Регулируемое реле температуры подходит для применений, требующих экономичного решения для контроля температуры. Температурные переключатели обычно менее сложны и проще в настройке, чем более сложные электронные элементы управления.

Часто задаваемые вопросы

Как выбрать контроллер процесса или температуры?
Контроллер является частью всей системы управления, и при выборе подходящего контроллера необходимо проанализировать всю систему. При выборе контроллера следует учитывать следующие моменты:

1. Тип входного датчика (термопара, RTD) и диапазон температур
2. Требуемый тип выхода (электромеханическое реле, твердотельное реле, аналоговый выход)
3. Необходимый алгоритм управления (вкл/выкл, пропорциональный, ПИД)
4. Количество и тип выходов (нагрев, охлаждение, тревога, ограничение)

ETC Поставка. Ranco ETC-111000-000 Цифровой регулятор температуры

Дом /
Контроллеры ETC /
Ranco ETC-111000-000 Цифровой регулятор температуры

Будьте первым кто оценит этот продукт

Производитель: Ранко

Доступность: 49 в наличии

Артикул: ЭТС-111000-000

$89,99

Приложения к продукту

Спецификации коммерческих регуляторов температуры ETC

Инструкции по установке одноступенчатой системы Ranco ETC

Ranco ETC представляет собой микропроцессорный контроллер температуры, предназначенный для переключения 120 Вольт при силе тока до 16 А для обогрева или охлаждения, что делает его пригодным для широкого спектра применений. Это отличный универсальный контроллер для любого применения, где требуется переключение 120 Вольт или температуры за пределами обычного домашнего термостата. Датчик с 8-футовым кабелем и инструкциями входят в комплект поставки устройства. (Это альтернатива Goldline SP-30. Контроллеры Goldline HVAC больше не производятся.)

Мы также продаем контроллер Ranco ETC со шнуром питания и выходным кабелем для тех, кто не хочет подключать свои собственные. Это отличный вариант для тех, кто не знаком с проводкой.

Технические характеристики:

Номинальные характеристики релейных выходов — НО (НЗ)	120 В	208/240 В
Ток при полной нагрузке	16 (5,8) А	8 (2,9 А)
Усилители с заблокированным ротором	96 (34,8) А	48 (17,4) А
Резистивные усилители	15 (5,8) А	8 (2,9) А
лошадиных сил	1 (1/4) л. с.	1 (1/4) л.с.

Диапазон заданных значений температуры: от -30° до 220°F
Дифференциальный диапазон: от 1° до 30°F
Входное напряжение: 120 В переменного тока, 208, 240 В переменного тока
Пилотный режим: 125 ВА при 120/208/240 В переменного тока
Датчик: Термистор, длина 2 дюйма, диаметр 1/4 дюйма, кабель длиной 8 футов (входит в комплект)
Контроль температуры окружающей среды
- Рабочий: от -20° до 140°
- Хранение: от -40° до 176°
Влажность окружающей среды: относительная влажность от 0 до 95 %, без конденсации
Корпус: NEMA 1
Размеры: высота 6,52 дюйма, ширина 2,7 дюйма, глубина 2,48 дюйма
Сертификация агентства: список UL, файл E94419, руководство XAPX, сертификат CSA, файл LR68340, класс 4813 02
