Термосмесительный трехходовой клапан: Herz TEPLOMIX DN 32 | Купить Термостатический Клапан Герц для Котла
Термостатические клапаны HERZ — Оборудование для котлов
Термостатические клапаны HERZ для отопления и ГВС. Трехходовые клапаны термостатические с термоголовкой.
Термостатичесике клапаны HERZ TEPLOMIX для ГВС и отопления, применяют для задания комфортной температуры для ванных комнат и водоразбора. Некоторые модели с диапазоном регулируемых температур до 60 градусов. могут применяться в системах солнечных коллекторов, гелиосистемах. Клапана с малой пропускной способностью и низкой температуроы до 35 С, могут быть использованы для монтажа малобюджетных систем водяного теплого пола.
Трехходовые смесительные клапаны herz teplomix с встроенным термоэлементом для поддержания высокой температуры обратки твердотопливынх котлов, позволяют поддерживать температуру от 53 до 60 градусов.
Трехходовые смесительные клапаны серии klapan-herz-calis-ts-rd 1776141, имеют более широкий диапазон применения. В зависимости от требуемой пропускной способности и установленного термоэлемента (termogolovka-nakladnym-datchikom-zondom-herz-40-70), могут быть узлом смешивания для систем водяного теплого пола любой мощности, так и устройством для ограничения температуры нагрева бойлера косвенного нагрева, накопительного бака.
Трехходовые и четырехходовые механические клапаны для разделения или смешивания потоков, так же могут выполнять ряд подобных функций. Для автоматизации работы таких разделительных клапанов, необходима установка исполнительного привода.
Все эти устройства подмеса, смешивания или разделения потоков жидкостей, призваны помочь современным сложным системам отопления работать долго и главное экономично расходуя дорогие энергоресурсы.
В разделе представлены товары необходимые для безопасной и экономной работы оборудования работающем на твердом топливе, брикеты, уголь, древесина и прочее.
Трехходовые термостатические клапана фирмы HERZ, в зависимости от модели предназначены для обвязки котлов на твердом топливе, для увеличения температуры обратного потока. В наличии модели HERZ TEPLOMIX с байпасом перекрытия и без него. Модели 1776603 и herz-teplomix-d-32-1776604 с неотключаемым байпасом. Модель herz-teplomix-d-25-1776613 и herz 1776614 c полностью перекрывающимся байпасом.
Все эти товары с заводскими установками температуры и являются не регулируемыми.
В случае если требуется установка различной температуры в зависимости от типа оборудования, используют модели HERZ CALIS-TS и HERZ CALIS-TS-RD различных диаметров и значений Kvs.

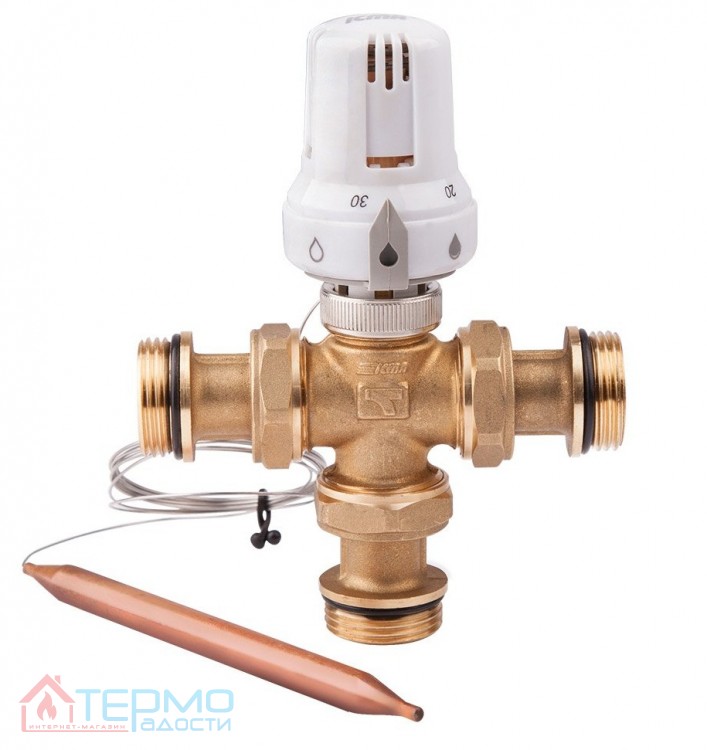

Для регулировки температуры теплоносителя, используются термоголовки с накладным (погружным) зондом (капиллярным датчиком). Выпускаются термостатические головки с различными диапазонами температур от 25-50 модель термоголовка герц 20-50 HERZ 1742006, до 40-70 модель термоголовки с каталожным номером s datchikom-zondom-herz-40-70 1742100.
В системах отопления или обвязке твердотопливных котлов с бюджетным вариантом, можно применять трехходовые и четырехходовые смесительные клапаны механические, с ручной регулировкой. Модели HERZ 1213703, 1213803, 1213704. На них можно установить исполнительный привод HERZ 1778120.
Для безопасной эксплуатации котельного оборудования, монтируют клапаны теплового сброса или защитные клапаны котла.
В наличии есть модели klapan-kotla-regulus-dbv1
В простых, бюджетных твердотопливных котлах, для регулировки температуры жидкости в котле, используют простой и надежный механический регулятор тяги фирмы regulus-rt4p.
HERZ-TEPLOMIX DN 25 триходовий термосмесітельний клапан з відключається байпасом — купити недорого, хороші ціни на всі товари в Києві і Україні — Voltar 1776613
Триходовий клапан змішувача, з вбудованим термостатичним пристроєм із заводською налаштуванням; для підвищення температури зворотної лінії і захисту поверхонь нагріву котла від корозії; не вимагає додаткової енергії. Зовнішня циліндрична різьба, відповідно до ISO 228/1 клас B, ущільнення по площині прокладкою; з’єднання замовляються окремо.
Корпус виконаний з стандартної латуні для застосування в системах опалення.
ПЕРЕВАГИ:
- Підмішування через байпас з трубопроводу, що подає у зворотній лінії забезпечує значення високої температури теплоносія на вході в котел.
- Модель з функцією відключення байпаса. При температурі змішання приблизно 63 ° С байпас закривається (потік В-АВ) і знову відкривається при температурі 55 ° С. Установка балансування вентиля на байпасе не обов’язковий.
- Триходовий термостатичний регулюючий клапан Teplomix, колір — жовтий, ущільнення плоскими прокладками.
- Заглушка 3/8 для спорожнення та чищення системи.
- Макс. робоча температура до 110 ° C.
- Моделі 13 і 14 — з можливістю перекривання байпаса, настройки термоелемента 55-63 ° C.
- DN 25 Kvs = 11;
- DN 32, Kvs = 14
Під час монтажу необхідно звертати увагу на напрямок потоку. Напрямок позначено стрілками на корпусі клапана.
Якщо на кран-буксе зняти заглушку R3 / 8 і встановити на її місце зливний кран, то таким чином можна забезпечити функцію наповнення / зливу а також промивку системи.
Клапан закритий (Положення при пуску). Зворотний потік системи (А) закритий. Вода по байпасу (В) без змішування надходить безпосередньо на котел.
Клапан відкритий (функціонування). Холодна вода зворотного потоку системи опалення і гаряча вода прямого потоку від байпаса змішуються і надходять на котел.
Витрата протікання:
Напрямок потоку А-АВ приблизно 4% від значення kvs-напрямок потоку В-АВ приблизно 0,01% від значення kvs-
Різьбове з’єднання складається з: ущільнення, накидної гайки, штуцери.
ГАБАРИТНІ РОЗМІРИ:

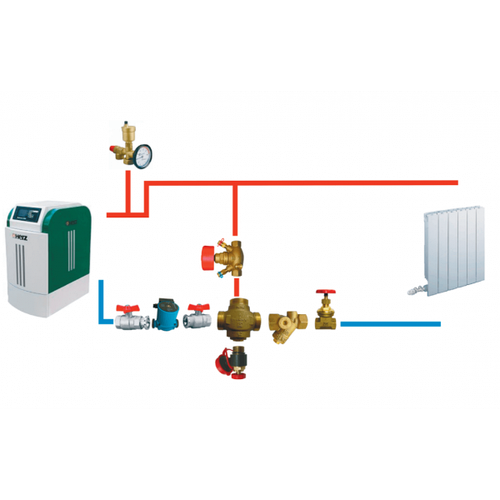

Приклади застосування:
Балансувальний вентиль (6) повинен бути налаштований на 10% від загальної витрати теплоносія
Опис обладнання, що
(1) Котел
(2) 1. 2104 04 Група безпеки котла, яка включає в себе:
запобіжний клапан, термоманометр, відведення повітря і теплоізоляційний кожух
(3) 1 2269 03 Кульовий кран для насоса з зворотним клапаном для прямого монтажу
(4) 1 2268 03 Кульовий кран циркуляційного насоса ГЕРЦ для прямого монтажу
(5) Циркуляційний насос
(6) 1.
4217 xx Балансувальний вентиль, для обмеження витрати води через байпас
(7) 1. 7766 xx TEPLOMIX, термосмесітельний триходовий регулюючий клапан
(8) 1 0276 00 Кран зливний із з’єднувачем для підключення шланга, DN 10, O-Ring ущільнення. Або 1 4119 00 «Thermoflex» кран для зливу та наповнення, без ущільнення O-Ringdichtung.
(9) 1. 4111 xx Фільтр
(10) 1 4112 xx Запірна засувка.
Застосовані артикули наведено для прикладу.
— Что такое термостатический смесительный клапан?
системы с подогревом воды котельные установки трехходовой регулирующий клапан термостатический регулирующий клапан
Опубликовано в: Контроль температуры
Автор: AMOT Staff
Еще от этого автора
AMOT занимается разработкой лучших технологий контроля температуры с 19 лет.
48. В нашем предыдущем блоге «Что такое клапан регулирования температуры» объяснялось, как работают эти устройства, какие типы клапанов доступны и как они используются в различных приложениях. В этой статье мы собираемся углубиться в особый тип клапана регулирования температуры: термостатические смесительные клапаны (TMV).
Клапан регулирования температуры, который приводится в действие за счет внутреннего измерения и регулирования температуры жидкости, называется термостатическим клапаном. Этот тип клапана является автономным без какого-либо внешнего источника питания. AMOT впервые применила эту технологию в 1948, когда мы ввели в конструкцию нашего клапана специальный воск, который остается в полутвердой форме и очень чувствителен к изменениям температуры. При изменении температуры жидкости парафин расширяется или сжимается, что приводит к скольжению клапана вверх или вниз, открывая или закрывая отверстия.
Термостатические регулирующие клапаны можно сконфигурировать для выполнения своих функций несколькими способами, но наиболее распространенными являются два из них: смесительный и отводящий. В отводящем устройстве клапан перенаправляет жидкость в охладитель, теплообменник или радиатор; в приложении для смешивания горячие и холодные жидкости смешиваются для достижения желаемой температуры. Итак, как следует из названия, термостатический смесительный клапан представляет собой термостатический клапан, сконфигурированный для смешивания. | |
Где используются TMV? Термостатические смесительные клапаны часто используются в промышленных, жилых или коммерческих помещениях, где необходимо обеспечить постоянную температуру на выходе для предотвращения повреждений или травм. | |
Например, в котельной системе без конденсации , если вода, возвращаемая в котел, падает ниже 140 o F (60°C) происходит конденсация дымовых газов. Это, в свою очередь, вызывает коррозию медных ребер котла. И наоборот, если температура возвращаемой воды слишком высокая, это может привести к тепловому удару, состоянию, при котором внезапное изменение температуры вызывает быстрое и неравномерное расширение и сжатие конструкции котла. | |
Системы с подогревом воды используют TMV для защиты от ошпаривания в муниципальных системах водоснабжения, аварийных душах, станциях для промывки глаз и учреждениях по уходу, таких как больницы и дома престарелых. Для большинства объектов требуются системы с подогревом воды, отвечающие международным стандартам безопасности ANSI. Стандарт ANSI Z358.1 указывает, что температура воды, подаваемой системами с температурным режимом, должна составлять 60–100°F (15–38°C). Температура выше 60°F (15°C) позволяет проводить непрерывную промывку, не вызывая гипотермии или шока. Верхний предел в 100°F (38°C) защищает от ожогов и роста бактерий, что является проблемой при хранении воды при высоких температурах. Поддержание контроля температуры воды на выходе из системы охлаждения может быть затруднено. Термостатические смесительные клапаны AMOT AMOT является надежным производителем трехходовых TMV с 1948 года и является пионером технологии восковых элементов, используемой сегодня. Эти прочные и надежные клапаны представляют собой решение «установил и забыл» там, где необходима конфигурация смешивания. Наши предустановленные на заводе элементы точны, а наши сервисные комплекты содержат все компоненты, необходимые для облегчения обслуживания клапана. Простые в установке, эксплуатации и обслуживании, TMV AMOT обеспечивают многолетнее бесперебойное и надежное регулирование температуры без необходимости использования внешних источников питания. Благодаря большому количеству размеров, материалов корпуса и вариантов фланцев компания AMOT обязательно найдет подходящий клапан для вашего применения. | |
На температуру на выходе влияет температура воды, подаваемой в систему, которая может колебаться в зависимости от источника и климата местности. Установка TMV вместо статического клапана повышает безопасность и комфорт пользователя.
Выбрать варианты и запросить расценки легко прямо на нашем сайте. Попробуйте фильтры на нашей странице термостатического регулирующего клапана или свяжитесь с нами, если вам нужна помощь.
