Как подключить термостат к котлу, в том числе к старому

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Какие термостаты бывают

Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.

Электронные, — с более точной настройкой и точным срабатыванием.
С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.
Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….

Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.

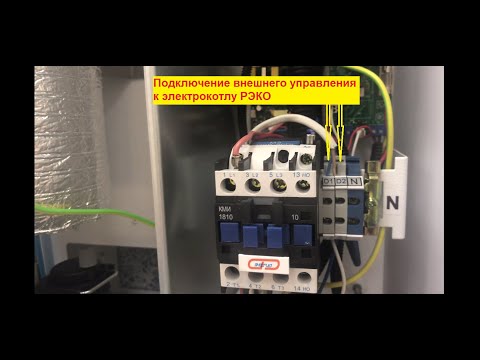

Как подключается обычный термостат к автоматизированному котлу

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как 1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

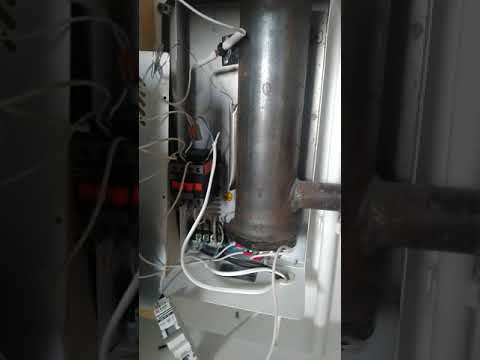

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя.

И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

По тому же принципу – включить термостат в цепь питания блока управления.
Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…

Как подключается термостат для отопления к котлу и его виды

Никто не будет возражать, что постоянная температура в жилом помещении – залог комфорта и уюта. Поддерживать стабильную температуру можно двумя способами – ручной (механической) или автоматической регулировкой. Конечно, самый простой вариант, который надежен, дешев и неприхотлив – установить термостат для отопления дома или квартиры.

Содержание

1 Как работает комнатный термостат
2 Как устроен и как работает термостат
3 Как подключается термостат к котлу
4 Регуляторы температуры для батарей
- 4.1 Автоматические термостаты для батарей
- 4. 2 Регуляторы температуры для конвекторов
- 4.3 Механический термостат
- 4.4 Электронный термостат
- 4.5 Автоматическая регулировка температуры для электрокотла
- 4.6 Накладные термостаты
- 4.7 Самодельные термостаты для систем отопления
5 Реле или симисторы

Как работает комнатный термостат

Обычно регулировка происходит за счет изменения температуры теплоносителя. Так, в принципе, работают все котлы, имеющие встроенный датчик температуры жидкости. Такая регулировка очень грубая и неудобная, т. к. при этом температура воздуха в помещении может значительно отличаться от комфортного значения, при изменении наружной температуры. Этот существенный недостаток легко устранить, применив комнатный термостат для газового котла купить его просто необходимо. Он сбалансирует работу котла, который благодаря его плавной работе, прослужит намного дольше. Кроме того увеличивается КПД системы за счет экономии топлива.

Как устроен и как работает термостат

Стандартные термостаты для котлов отопления имеют датчики температуры воздуха. Их рекомендуется устанавливать в зоне, где исключено влияние приборов отопления. Данные с датчика в блоке управления термостатом сравниваются с установленной величиной температуры помещения. В случае отклонения прибор вырабатывает сигнал, который корректирует работу отопительного котла. Управляющий сигнал попадает в блок управления котла по проводам, или по беспроводной связи. Следует отметить, что все большее распространение получают беспроводные приборы.

Современные термостаты для системы отопления помогают контролировать температуру в помещении, экономить энергоресурсы и обеспечивать безопасный режим котла отопления, предотвращая его перегрев.

Во многих интернет-магазинах предлагают комнатный термостат для газового котла цена конечно различная. Разные модели с разным функционалом, качеством и конечно с разной ценой. Стоимость также зависит от компании-изготовителя прибора.

Как подключается термостат к котлу

Управление работой котла, т. е. его включение и выключение происходит с помощью управляющего сигнала, который формирует терморегулятор. Все современные котлы имеют входные точки, к которым происходит подключение термостата к газовому котлу кабелем, входящим в комплект. Если кабеля нет, то подключение осуществляется на клеммы.

Сегодня купить термостат для отопления можно в любом специализированном магазине или в сети. Цены настолько разные, предлагаются десятки моделей, с разным дизайном, функциями и качеством, что трудно определиться. Правильный выбор можно сделать, только поговорив с менеджером, который обязательно должен знать тип системы отопления, мощность, тип котла и батарей. Только так можно выбрать регулятор с максимально выгодным соотношением цена/качество.

Регуляторы температуры для батарей

Если в частном доме владелец сам себе хозяин и легко может автоматизировать работу своей отопительной системы, то в квартирах с центральным отоплением все намного сложнее. Поэтому в таком жилище средством обеспечения комфортных температурных условий являются термостаты для радиаторов отопления установленные на каждой батарее.

Конечно, можно сделать простую ручную регулировку с помощью обыкновенного крана. Место установки крана зависит от примененной системы контура, но в принципе термостат механический для отопления должен быть установлен последовательно с радиатором, но так, чтобы не влиять на все остальные батареи и систему отопления в целом. Конечно, такая регулировка довольно грубая, но иногда ее применение эффективно и не требует больших расходов.

Автоматические термостаты для батарей

Автоматический термостат на батарею отопления чаще всего применяется в многоквартирных домах, ведь у владельцев нет возможности регулировать температуру теплоносителя в центральной котельной. Устанавливается такой термостат последовательно с батареей так, чтобы температура регулировалась только в ней.

Существует еще один вид — термостат для батарей отопления, который подачей электрического сигнала управляет работой котла. Но такие устройства рационально использовать только в автономных системах отопления.

Линейка моделей термостатов чрезвычайно обширна. В продаже есть простейшие модели и модели беспроводной связи с дисплеем и совместимый с интернетом, программируемый с возможностью дистанционного контроля и управления. Сколько стоит термостат для отопления цена в каждом случае будет соответствовать выбранной модели. Консультация специалиста поможет сделать осознанный выбор и сэкономить денежные средства.

Регуляторы температуры для конвекторов

Популярный прибор — термостат для конвектора выпускается в виде двух серий. Они могут быть механическими и электронными. Каждый из них имеет определенные преимущества и недостатки. Любой из них быстро устанавливается и просто и легко управляется.

Механический термостат

В конструкции большинства механических термостатов (термореле для отопления) применяют газонаполненный сильфон, который размыкает и замыкает контакты, включая или выключая оборудование. Такие регуляторы недороги, но следует учитывать, что нагрузка не должна превышать 3,5 кВт, а щелчки реле могут раздражать в ночное время.

Электронный термостат

Программируемый термостат для отопления электронный, например модели TCL-03.11SA Prog, имеет ЖК-дисплей. Диапазон регулировки от + 5 градусов до +40 С. Термостат управляет подключенными конвекторами электронным способом, используя для коммутации мощные переключающие полупроводниковые приборы.

Перечень функций впечатляет:

возможность программирования;
возможность копирования настроек;
возможность переключения в ручной режим;
ограничение по максимальному и минимальному значению температуры;
блокировка кнопок;
встроенные часы;
автоматическая регулировка мощности подключенных приборов;
контроль величины электропотребления;
возможность регулировки гистерезиса;
светодиодная LED подсветка.

Автоматическая регулировка температуры для электрокотла

Современный комнатный термостат для электрокотла создан с использованием новейших электронных компонентов. Принцип его работы практически такой же, как и для термостатов для электрических конвекторов. Мощность электрического котла обычно не превышает 3 кВт, поэтому наряду со специально изготовленными терморегуляторами для электрокотлов, можно применить термостаты для конвекторов, но с учетом допустимой коммутируемой мощности.

Оригинальный термостат для отопления электрический должен обеспечить включение или выключение мощного электрического котла. Многие термостаты используют относительно мощные реле, которые имеют небольшую надежность, их контакты могут подгорать и окисляться. Поэтому применение вместо реле мощных электронных приборов, например тиристоров или симисторов, значительно повышает функциональность и надежность терморегуляторов.

Накладные термостаты

Создан и производится термостат накладной для отопления, который накладывается на трубу отопления или на какой-либо резервуар. Принцип работы у всех терморегуляторов одинаков, различие в деталях, дизайне и в расширенном функционале некоторых моделей. Современный термостат накладной на трубу отопления закрепляется для лучшего контакта, чтобы точнее регулировать температуру теплоносителя. В комплекте этого регулятора содержится специальная пружина для закрепления на объекте. Предусмотрена механическая блокировка выставленной температуры.

Технические характеристики накладного термостата АТ- 10:

напряжение сети – 220 в 50 Гц;
метод контроля — непосредственный контакт;
максимальный коммутируемый ток – 15 А;
диапазон регулировки 30 – 90 градусов Цельсия;
тип датчика – жидкостный датчик;
степень защиты — IP 20;
габариты, мм — 45х105х50;
сертификация — СЕ.

При соблюдении требований инструкции гарантийный срок составляет 2 года.

Самодельные термостаты для систем отопления

Самое простейшее устройство, которое может в определенной степени управлять работой отопительного котла – механический таймер. Можно установить время включения котла, время выключения. Конечно, это примитивное устройство имеет массу недостатков.

Сейчас в продаже имеются практически любые электронные компоненты, поэтому для людей, которые знакомы с электро и радиотехникой, сделать термореле для отопления своими руками не составляет абсолютно никакой проблемы. В качестве датчика температуры в таких конструкциях часто применяют полупроводниковые диоды и транзисторы, у которых ток через переход зависит от температуры при постоянном напряжении.

Собирается простая электронная схема с компаратором на операционном усилителе. На компараторе сравнивается опорное напряжение и напряжение с датчика температуры. Выработанный компаратором сигнал рассогласования усиливается и подается на элемент управления.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

Как выбрать терморегулятор для электрического котла?

Терморегулятор для электрических котлов контролирует их безопасную эксплуатацию. Он путем воздействия на температуру воды увеличивает / уменьшает тот же параметр у воздуха в помещении.

Чтобы указанные процессы регулирования и контроля протекали правильно, терморегулятор для отопительного котла всегда имеет один либо два выносных датчика температур (с соединительными проводами достаточной длины). Эти термодатчики должны быть смонтированы на обратный / подающий трубопровод системы отопления, где они измеряют температуру воды. Затем эти значения передаются регулятору. Последний сравнивает измеренные и заданные величины температуры теплоносителя. Далее терморегулятор для котла оценивает измеренную разность и дает котельному агрегату одну из команд:

На подачу / снятие питания с нагревательных элементов.
На включение / выключение циркуляционного насоса, обслуживающего систему.

Цель этих манипуляций — поднять или опустить температуру воздуха в обогреваемых комнатах, тем самым приближая ее значения к заданной. Регулирующее устройство, в т. ч. за счет подключения к нему внешнего программатора, способно в достаточной мере точно поддерживать температуру воздуха в здании. Этот момент способствует росту энергетической эффективности применения электрических котлов.

Компания DS Electronics выпускает две модели цифровых терморегуляторов для электрокотлов — rk и BeeRT. Они обе предназначены для монтажа в распределительный шкаф при помощи стандартной DIN-рейки высотой 35 мм.

Терморегулятор terneo rk предназначен для управления электрическими котлами с потребляемой мощностью до 7000 ВА и усовершенствования процесса работы котельных агрегатов прошлых лет выпуска. Допустимые границы по температуре воды у него составляют (–55)…(+125) ºС. Текущая температура воды и сообщения системы отражаются на цифровом экране. Есть один светодиодный индикатор, сигнализирующий о включении нагревательных элементов котла. Настройку работы, а также навигацию по меню терморегулятора упрощает наличие трех клавиш. Заданные параметры эксплуатации электрического котла надежно сохраняются при помощи энергонезависимого модуля памяти.

Важным нюансом для модели rk является возможность изменения величины температурного гистерезиса котельного агрегата в границах от 0,5 до 25 ºС. Меньшая его величина способствует наиболее точному поддержанию температуры воды. А большая — приведет к уменьшению для терморегулятора числа коммутаций (циклов включения / выключения питания на нагрузку), что ведет к увеличению ресурса его работы. Корпус регулятора выполнен из негорючего материала — поликарбоната. Есть термозащита. Функционирует она следующим образом. Если температура внутри корпуса регулятора поднимется до 80 ºС, срабатывает защита и питание нагрузки (электрокотел) будет отключено. Восстановление рабочих функций происходит после снижения ее до 60 ºС с последующим нажатием любой из клавиш терморегулятора.

Терморегулятор terneo BeeRT реализует те же задачи, что и предыдущее устройство. Но имеются некоторые отличия в технических характеристиках. В комплекте с регулятором имеется два датчика температуры. Границы регулирования температуры 5…85 ºС, а гистерезиса — 1…30 ºС. Максимальная мощность котельного агрегата, подключенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового экрана, имеется пара индикаторов-светодиодов разного цвета. Каждый из них визуализирует функционирование своего элемента отопительной системы — ТЭНов и циркуляционного насоса. С помощью терморегулятора BeeRt можно оптимизировать работу насоса. Реализовано это следующим образом. Известно, что вода в месте замера ее температуры остывает несколько быстрее, чем в отопительной системе. Для компенсации этого явления насос активируется за 1 минуту до подачи питания на нагревательные элементы котла. Тем самым можно избежать нерациональной работы нагрузки и уменьшить количество потребленной электроэнергии. Чтобы избежать точечной концентрации подогретой в котле воды, терморегулятор выключает циркуляционный насос через 1 минуту после нагревателей. Имеется возможность за счет настроек ограничивать значение температуры воды в трубопроводе подачи электрокотла. Это позволит избежать перегрева котла и его поломки в случае отказа циркуляционного насоса, а также исключить риск термических ожогов у пользователей оборудования. Одновременно с этим снижается потребление электроэнергии котлом. С этой же целью к регулятору подключают программатор, управляющий температурой воздуха в помещениях.

Как правильно подключить терморегулятор BeeRT к котлу? В соответствии со схемой 1 питающее напряжение 230 В подают к клеммам 9 (фаза L) и 10 (ноль N). От клемм 7, 8 осуществляется управление циркуляционным насосом, а 11, 12 — нагревательными элементами (ТЭНами) котла. Датчики температуры воды подключают следующим образом:

Подающей (красный цвет) трубы системы отопления — к клеммам 1 (желтый провод) и 2 (белый).
Обратного (синий цвет) трубопровода — на клеммы 5 (желтый) и 6 (белый).

Клеммы 3 и 4 предназначены для контактной группы программатора. Требования по монтажу регулятора температуры BeeRT в полной мере совпадают с аналогичными, применяемыми к другим электрическим нагревателям terneo.

Оцените новость:

Как использовать умный термостат с электрическим обогревателем

Умные термостаты в первую очередь предназначены для использования с котлами центрального отопления, но что, если вы хотите управлять пристройкой или другим местом с электрическим обогревателем? Здесь я покажу вам, как использовать умный термостат с электрическим нагревателем.

Это та же установка, которую я использую для тестирования интеллектуальных термостатов, так как это дает мне более простой способ переключаться между различными обзорными продуктами. Прежде чем начать, важно отметить, что этот проект предполагает работу с сетевым электричеством. В результате вам следует обратиться за помощью к квалифицированному электрику: подумайте об этом как о руководстве, показывающем, чего вы хотите достичь.

Далее вам понадобится электрический нагреватель правильного типа: с физическим ручным выключателем, который можно оставить во включенном положении, чтобы при включении питания нагреватель включался. Многие, более навороченные, электрические обогреватели включаются в дежурный режим, что не есть хорошо. Я использую тепловентилятор Honeywell HZ-510E1 Heavy Duty (99 фунтов стерлингов).

Купить: Стартовый комплект интеллектуального термостата Tado всего за 199,99 фунтов стерлингов

Этот проект предназначен для работы только с одним радиатором, хотя электрик может адаптировать конструкцию так, чтобы он работал с полным электрическим контуром отопления.

Похожие: Лучший электронагреватель

1. Выбор компонентов, которые вам нужны

Во-первых, вам нужно понять, как работает система. Используя интеллектуальный термостат, мы хотим иметь возможность включать и выключать тепловентилятор. Для этого нам нужно прервать кабель питания к нагревателю, позволяя термостату включать и выключать его. Из-за уровней мощности, которые потребляют электрические нагреватели, мы не можем сделать переключение через термостат.

Вместо этого мы будем использовать твердотельное реле (около 11 фунтов стерлингов). Твердотельное реле представляет собой электронный переключатель, который включается или выключается при подаче напряжения на клеммы управления. По сути, это означает, что переключателем можно управлять через низковольтную систему управления, через термостат, переключая питание высокой мощности на нагреватель. Модель, которую я выбрал, представляет собой реле на 40А, чего более чем достаточно для нашего обогревателя.

Далее нам понадобится схема управления и для питания системы отопления. Для этого проекта мы используем интеллектуальный термостат Tado с комплектом расширения (беспроводной контроллер котла). Термостаты Nest имеют аналогичную тепловую связь, и большинство термостатов имеют что-то подобное.

Внешние блоки управления котлом обычно питаются от котла с помощью предохранителя на 3А. Так как мы подаем сигнал 13 А, нам нужно установить отвод с плавким предохранителем 3 А (около 7 фунтов стерлингов) с коробкой для защиты поверхности. Вам нужно будет заменить предохранитель для модели 3A (2,50 фунта стерлингов).

Мы будем использовать это для подключения к системе управления котлом. Для этого я использовал преобразователь переменного тока в постоянный (около 7 фунтов стерлингов), который питается от ответвления с предохранителем на 3 А и выдает низковольтную (5 В) мощность, которую мы используем в качестве нашей схемы переключения.
Вам также понадобится 3-жильный кабель на 13 А (около 17 фунтов стерлингов) и вилка на 13 А (около 4 фунтов стерлингов).

Чтобы разместить все, я использовал распределительную коробку (около 11 фунтов стерлингов) и несколько кабельных вводов (около 7 фунтов стерлингов). Вам также понадобится распределительная коробка на 20 А (около 3 фунтов стерлингов). Наконец, вам понадобятся соединительные блоки: у меня были 5А (около 2 фунтов стерлингов).

Из инструментов вам потребуются инструменты для зачистки проводов, сверло диаметром 20 мм, электрическая отвертка и несколько небольших винтов для крепления компонентов к нижней части распределительной коробки. Для удобства вы можете найти все, что вам нужно, в моем списке желаний умного термостата Amazon.

Связанный: Лучший интеллектуальный термостат

2. Подключите пусковую цепь

Во-первых, вам нужно просверлить 20-миллиметровые отверстия по бокам распределительной коробки, чтобы вы могли вставить кабельные вводы. Они будут удерживать кабели на месте, не протирая их. По одному на каждой короткой стороне хорошо, и вам нужно по одному на одной из длинных сторон.

Затем прикрепите распределительную коробку 20А к полу главной распределительной коробки. Отрежьте вилку от нагревателя и снимите резиновую оболочку. Пропустите его через кабельный сальник на короткой стороне коробки, самой дальней от распределительной коробки на 20 А. Не забудьте сначала вставить резьбовую часть сальника, чтобы можно было затянуть соединение.

Затем вам нужно отрезать два отрезка изгиба: дайте себе некоторую гибкость в длине, так что 50 см или около того должно хватить. Затем возьмите еще один гибкий кабель длиной 50 см, но зачистите только коричневый (под напряжением) кабель и зачистите оба его конца.

Вставьте один конец в вилку на 13 А, затем проденьте оголенный конец через сальник, ближайший к распределительной коробке на 20 А. Наконец, возьмите запасной кусок гибкого кабеля и зачистите кабели с обоих концов.

Купить: Стартовый комплект смарт-термостата Tado всего за 199,99 фунтов стерлингов

Теперь мы готовы выполнить первую часть проводки. Для силового кабеля, входящего в распределительную коробку, проложите кабели под напряжением (коричневый), нейтральный (синий) и кабель заземления (зеленый и желтый) в распределительную коробку на 20 А. Подсоедините 50-сантиметровый кусок гибкого кабеля к соответствующим клеммам (он будет проходить к нашей оплавленной ответвлению).

Для кабеля, идущего к нагревателю, подключите кабель под напряжением (коричневый) ко второму выводу твердотельного реле. Затем используйте отрезок кабеля, работающего только под напряжением, от клеммы 1 на реле до разветвления под напряжением на распределительной коробке на 20 А. Наконец, подключите заземление и нейтраль нагревателя к распределительной коробке на 20 А. У вас должно получиться что-то вроде изображения ниже. Теперь вы можете установить крышку на распределительную коробку на 20 А после проверки надежности кабелей: слегка потяните за них.

3. Установите наплавленную шпору

Далее вам необходимо установить наплавленную шпору. У него есть вырез спереди, и вы также можете пропустить кабель через коробку для наматрасника внизу. Я взял питание через вырез на выключателе, а питание через дно. Пока не прикручивайте патрес на место.

Во-первых, вам нужно взять кусок гибкого провода от распределительной коробки на 20 А и соединить его со стороной подачи (проверьте схему подключения, чтобы понять это правильно). Затем оголите еще один кусок гибкого кабеля, обрезав его так, чтобы он проходил через нижний сальник к регулятору нагрева — 1 м или около того должно хватить.

С помощью этой гибкой проволоки подключите ее к нагрузочной стороне ответвления с предохранителем. Есть только один общий разъем заземления. Кроме того, подключите кабели под напряжением от преобразователя переменного тока в постоянный: у меня есть два красных кабеля для этого, и не имеет значения, каким образом вы их подключите, и нет кабеля заземления. Убедитесь, что вы проложили эти кабели через заднюю часть коробки.

Теперь можно привинтить коробку на место и установить выключатель, используя удерживающий предохранитель. Также установите преобразователь переменного тока в постоянный. Это должно оставить красный и черный кабели от преобразователя переменного тока в постоянный свободными, а силовой кабель торчит через сальник на длинной стороне главной распределительной коробки.

4. Подсоедините цепь управления низким напряжением

Далее вам необходимо подключить цепи управления низким напряжением для вашей системы отопления. Для этого нам нужно проложить провода для цепи управления 5В. Вы можете использовать более гибкий кабель, если хотите: просто оголите 1,5 мм кабель изнутри. Вместо этого я использовал кабель от старого USB-адаптера питания 5 В, сняв его.

Для удобства я проложил кабели от преобразователя переменного тока в постоянный в распределительную коробку на 5 А: красный — плюс, черный — минус. Используя мой кабель питания 5 В, я соединил положительный контакт с положительным контактом на стороне управления твердотельного разъема.

Затем мне понадобились еще два отрезка разъема питания 5 В: достаточно, чтобы добраться до внешних элементов управления. Подсоедините один кабель к отрицательной стороне контрольной стороны полупроводникового модуля. Подсоедините другой кабель к отрицательному выводу распределительной коробки преобразователя переменного тока в постоянный. Протяните оба кабеля через тот же сальник, что и силовой разъем блока управления котлом.

5. Подсоедините внешний блок

Далее вам необходимо подключить управление котлом. Комплект расширения Tado имеет схему подключения на задней стороне коробки, которая показывает, что делать, и мы используем вариант без потенциала, а не Switched Live. Если вы используете другую систему отопления, проверьте проводку.

В Tado проводка осуществляется через блок, который соединяется со стеной. Подсоедините гибкий кабель к клемме «фаза» и «нейтраль», а землю к клемме заземления. Затем нам нужно подключить два гибких кабеля. Неважно, какой из них куда идет, но вам нужно использовать клеммы 1 (COM) и 4 (Нормально открытый или NO).

Итак, когда интеллектуальный термостат требует тепла, контроллеры котла соединяют клеммы 1 и 4, создавая цепь. Это, в свою очередь, пропускает напряжение через управляющую сторону твердотельного реле, которое включает кабель под напряжением к нагревателю, включая его. Наденьте крышку на элементы управления отоплением.

6. Включите его и подключите отопление

Теперь вы можете включить вашу систему. Вставьте вилку в розетку и включите ее. Включите рубильник в оплавленной отводке. Вы должны увидеть, как загорается индикатор состояния, а также красный светодиод на преобразователе переменного тока в постоянный и индикатор на панели управления котлом.

Затем вы можете следовать инструкциям, чтобы добавить интеллектуальное отопление с помощью приложения. После этого проверьте свою систему, включив и выключив нагрев: когда вам нужно больше тепла, нагреватель должен включиться; при достижении комнатной температуры отопление отключается. Установите крышку на большую распределительную коробку и закрутите ее на место, и теперь у вас есть электрическое отопление, полностью управляемое интеллектуальным термостатом.

FAQ — Electro

Electro-Boiler®

В: У меня есть газовый котел на 68 200 БТЕ/ч. Как перевести БТЕ/ч в кВт?

A: В киловатте электроэнергии содержится 3413 БТЕ. Просто возьмите общее количество БТЕ/ч и разделите его на 3413 (например, 68 200 БТЕ/ч ÷ 3413 = 19,98 кВт).

В: Как часто я должен обслуживать свой электрокотел?

О: Электрокотлы рассчитаны на безотказную работу в течение многих лет. Поскольку система электрическая, не требуется никаких настроек или услуг по обеспечению безопасности горения. При установке мы рекомендуем обратиться к профессионалу для проверки надежности и правильности затяжки соединений полевой проводки, чтобы предотвратить преждевременный выход компонентов из строя.

В: Каковы преимущества использования электрического котла перед газовым?

A: Электрические котлы имеют множество преимуществ:

- - Доказано, что электрические котлы намного безопаснее в эксплуатации, поскольку в них не происходит горения (выделения угарного газа), поэтому вентиляция не требуется
  - Электрические котлы 100% КПД – каждый доллар, потраченный на отопление электрическим котлом, идет на отопление системы (в отличие от газовых котлов, которые отдают на отопление только часть доллара)
  - Электрические котлы интегрируются с возобновляемыми источниками энергии, такими как солнечная энергия и ветер
  - Первоначальные инвестиции в электрические котлы менее затратны, ниже затраты на установку и приобретение

В: Требуются ли для электрокотла первичные/вторичные трубопроводы?

О: Нет, для электрокотлов не требуется минимальная температура обратной воды и очень низкий внутренний перепад давления. Первичный / вторичный тип обычно касается только установок газовых / масляных котлов.

В: Могу ли я установить интеллектуальный термостат на ваш электрокотёл?

О: Да, интеллектуальные термостаты можно использовать для управления вашим электрокотлом.

В: Могу ли я приобрести напрямую с завода?

A: Мы не продаем напрямую; однако у Electro есть торговые представители в США и Канаде, а также сеть оптовых дистрибьюторов, продающих нашу продукцию. Выберите «Найти дилера» или «Связаться» в верхней части этой страницы, чтобы получить помощь в поиске ближайшего к вам дилера.

В: Где я должен установить наружный датчик для моего электрокотла?

A: Мы рекомендуем устанавливать датчик на северной или восточной стороне здания и выше средней высоты снега для вашего региона. Мы также рекомендуем держать датчик подальше от вентиляционных отверстий осушителей, линий кондиционирования воздуха или других устройств, излучающих тепло, которое может давать ложные показания температуры.

В: Какой калибр провода требуется для моего электрокотла?

A: Мы рекомендуем связаться с лицензированным электриком или инспектором по электротехнике, чтобы определить сечение провода. Существуют переменные, которые определяют необходимый размер, например, сила тока и расстояние от электрической панели до электрического котла.

В: Могу ли я использовать антифриз в своем электрокотле для защиты от замерзания, и если да, то сколько?

A: Используйте только типы полипропиленгликоля. Автомобильный антифриз может повредить котел и связанные с ним детали. Количество гликоля никогда не должно превышать смесь 50% гликоля и 50% воды. В зависимости от региона страны вы должны иметь возможность уменьшить это соотношение до нормального 30% гликоля на 70% воды для смешивания. Помните, что чем больше гликоля используется, тем ниже мощность котла в БТЕ.

В: Какая гарантия на ваши бытовые электрокотлы?

A: Гарантия на теплообменник (резервуар) и нагревательные элементы составляет 20 лет, на все остальные компоненты гарантия составляет 2 года.

С принудительной подачей воздуха

В: Какой приточный нагреватель вы рекомендуете установить для работы с горизонтальной печью?

A: Для горизонтального применения мы предлагаем использовать наши нагреватели приточной камеры с нисходящим потоком, модели EM-WD. Они включают два верхних предела, поэтому их можно использовать как в приложениях с воздушным потоком справа налево, так и слева направо.

В: Что означает мигание индикатора питания на нагревателе приточной камеры?

A: Во время нормальной работы этот светодиод будет постоянно гореть зеленым цветом, указывая на питание платы управления. Мигающий зеленый свет указывает на проблему либо с датчиком температуры наружного воздуха (OT), либо с датчиком температуры подачи (ST), либо с обоими. При обнаружении неправильной проводки или неработающего датчика этот светодиод имеет мигающий или импульсный режим. По характеру пульсации можно определить соответствующий датчик.

- - Датчик ОТ – 1 мигание каждые две секунды
  - Датчик ST – 2 мигания каждые две секунды
  - Оба датчика – 3 мигания каждые две секунды

В: Желтый светодиод не горит, что это значит?

A: Горящий или активный желтый или желтый светодиод указывает на то, что система находится в электрическом режиме. Когда светодиод не горит, ваша система может управляться системой управления нагрузкой или программой энергоснабжения компании, работающей в непиковое время. Большинство систем будут подключены к резервному газоснабжению, которое должно обеспечивать тепло в течение этого управляемого периода.

В: Где я должен установить наружный датчик для моего приточного нагревателя?

В: Какова гарантия на ваши нагреватели?

A: На нагревательные элементы предоставляется 20-летняя гарантия, на все остальные компоненты — 2-летняя гарантия.

Подпиточный воздух

В: У меня есть 3-скоростной вентилятор кухонной вытяжки, для которого требуется подпиточный воздух. Нужно ли устанавливать трансформатор тока (ТТ) в электрический щит или в кухонную вытяжку?

A: В зависимости от того, имеет ли кухонная вытяжка галогенное освещение, мы рекомендуем установить ТТ на двигатель вентилятора кухонной вытяжки. Если кухонная вытяжка не имеет подсветки, допустима установка ТТ в электрощит.

В: Какой рейтинг MERV у фильтра в вашей установке подпиточного воздуха?

A: Этот фильтр на самом деле является сетчатым фильтром и предназначен для того, чтобы воздух мог легко проходить через блок подпиточного воздуха, но задерживать более крупные частицы, такие как тополь или жуки. Его можно смыть и использовать в течение всего срока службы устройства.

В: Могу ли я приобрести напрямую с завода?

В: Могу ли я установить блок подпиточного воздуха на чердаке?

О: Нет, устройство предназначено для установки только в кондиционируемом помещении. Установка блока на чердаке может привести к проблемам с конденсатом, который может разрушить изоляцию и строительные материалы.

В: Могу ли я использовать более одного трансформатора тока (ТТ) для автоматической активации блока подпиточного воздуха?

О: Да, вы можете использовать несколько трансформаторов тока. Например, по одному на кухонную вытяжку, сушилку и вентилятор(ы) в ванной.

В: В моей технической комнате мало места, могу ли я установить блок подпиточного воздуха в вертикальном положении?

A: Да, если впускная сторона устройства направлена вниз.

В: Для чего предназначена синяя ручка на панели управления?

A: Синяя ручка представляет собой потенциометр и используется для небольшой регулировки скорости вентилятора блока подпиточного воздуха. Уменьшение скорости вращения вентилятора также приведет к большему повышению температуры.

В: Меня беспокоит, что использование блока подпиточного воздуха летом приведет к перегреву моего дома при использовании кухонной вытяжки. Должен ли я выключать ее летом?

A: Устройство должно быть постоянно включено, чтобы не допустить разгерметизации дома при работе вытяжных вентиляторов. Агрегат спроектирован так, чтобы не обеспечивать теплоотдачу при температуре на входе выше 55°F.

В: У меня есть проблемы с установкой необходимого 10-дюймового круглого воздуховода снаружи моего дома для подпиточного воздуха, могу ли я просто уменьшить его до 6 или 8 дюймов?

О: Нет, это может привести не только к проблемам с подачей необходимого количества воздуха, но и к проблемам со статическим давлением. Пожалуйста, следуйте руководству по установке для выбора правильного размера воздуховода как на входе, так и на выходе блока подпиточного воздуха.

В: Я слышу легкий шум или вибрацию при включении Make-Up Air, что я могу сделать, чтобы уменьшить шум?

A: Мы рекомендуем установить резиновые или пробковые изоляционные прокладки для снижения шума или вибрации.

В: Какова гарантия на устройство Make Up Air?

A: На элементы предоставляется 20-летняя гарантия, на все остальные компоненты — 2-летняя гарантия.

Бойлер с тепловым насосом NorAire®

В: Могу ли я использовать мини-сплит-систему и соединить ее с бойлером с тепловым насосом NorAire воздух-вода?

О: Нет, NorAire требует 4-проводной связи для работы с тепловым насосом. Мы рекомендуем использовать с этим блоком большинство одноступенчатых тепловых насосов и тепловых насосов с регулируемой скоростью.

В: Производит ли Electro Industries тепловой насос, который необходимо использовать с NorAire, или мой подрядчик может использовать свою собственную марку?

A: Electro Industries не производит наружный блок с тепловым насосом (ODU). Подрядчик может использовать тепловой насос собственной марки. Чтобы обеспечить совместимость, позвоните или напишите нам, чтобы убедиться, что тепловой насос будет работать с NorAire.

В: Сколько зон отопления я могу подключить к NorAire?

A: Устройство NorAire может работать в двух зонах и может управлять либо насосами, либо зональными клапанами. Если требуются дополнительные зоны, мы рекомендуем использовать один из зональных контроллеров Electro, но также можно использовать контроллеры других производителей.

В: Способна ли установка NorAire нагревать горячую воду для бытового потребления?

A: NorAire был разработан для подачи горячей воды низкой температуры. Потребности в горячей воде для бытовых нужд выше, чем то, что NorAire может обеспечить в течение всего года. Хотя этот блок может помочь в дополнении к системам горячего водоснабжения, мы настоятельно рекомендуем соединить его с дополнительным электрическим водонагревателем, чтобы обеспечить правильную требуемую температуру.

В: Где мне установить наружный датчик для моего устройства NorAire?

В: Какова гарантия на NorAire?

В: Может ли котел с тепловым насосом воздух-вода NorAire также кондиционировать воздух?

О: Да, наши модели NC-FE обеспечивают как нагрев, так и охлаждение.

Как заменить термостат

Если ваш нынешний термостат работает годами, он будет неэффективным и дорогостоящим по сравнению с современными более эффективными термостатами. Это руководство покажет вам, как самостоятельно, безопасно, шаг за шагом заменить старый термостат новым цифровым термостатом на более энергоэффективный современный цифровой термостат, чтобы вы могли как можно скорее наслаждаться своим более теплосберегающим домом.

ПРЕДУПРЕЖДЕНИЕ: Если вы заменяете старый термостат «умным» термостатом, вы не должны пытаться сделать это самостоятельно. Они несовместимы по напряжению, и этот процесс слишком сложен и опасен, чтобы его можно было использовать в домашних условиях.

Замена термостата — довольно сложная работа для мастера со средними способностями. Это требует непревзойденной электробезопасности. Наряду с этим руководством, пожалуйста, прочтите инструкции к вашему новому термостату, а также включите в него руководство по эксплуатации вашего котла.

Обратите внимание: прежде чем отсоединять старый термостат или покупать новый, необходимо выяснить, совместим ли ваш потенциальный новый термостат с имеющейся проводкой. Для нового может потребоваться дополнительная проводка или переделка существующей проводки. Очень важно, чтобы вы знали напряжение, питающее ваш старый термостат, возможно, он был оснащен источником питания 240 В вместе с переключателем, но это может быть 24 В! Если вы сделаете неправильное подключение, это может серьезно повредить ваш котел.

Инструменты, которые вам понадобятся:

Отвертка
Одобренный тестер напряжения
Карандаш
Сверло
Мини-уровень

Безопасность превыше всего

Очень важно быть в безопасности при работе с электричеством. Вы потенциально будете работать с электрической цепью на 240 вольт, которая питает ваш котел и термостат, поэтому вы должны убедиться, что вы правильно ее изолируете, и доказать, что цепь обесточена, используя соответствующее безопасное изолирующее оборудование и процедуры.

Если вы не знаете, что делаете, вам, несомненно, следует нанять для выполнения этой задачи квалифицированного электрика. Аварии с электричеством сетевого напряжения могут быть смертельными.

Процедуры безопасной электрической изоляции

1. Если предположить, что у вас есть котел, который обеспечивает отопление вашего дома, рядом с ним должен быть соединительный блок с предохранителем (FCU) или розетка, и это также должен быть FCU, который изолирует термостат, так как вся схема отопления должна быть изолирована от единственная точка.
2. Хороший способ проверить это при включенном котле — подойти к блоку предохранителей или щитку и включить автоматический выключатель на «розетках», отключив подачу электроэнергии во все розетки в вашем доме.
3. Если вы видите, что ваш котел теперь выключен, и когда вы проверяете термостат с помощью соответствующего безопасного изолирующего оборудования и процедур, вы видите, что он обесточен, вы можете быть уверены, что он находится в цепи «розеток».
4. Вышеупомянутый пункт не заменяет включение и отключение в розетке рядом с котлом – сделайте и то, и другое.

Теперь используйте подходящее безопасное изоляционное оборудование и процедуры, чтобы убедиться, что вы действительно изолировали проводку термостата, прежде чем начинать с ней работать.

Типы термостатов и проводки:

Проводные термостаты подключаются стационарной проводкой от отопительного контура, и, как правило, питание осуществляется трехжильным кабелем заземления.

Провода обычно имеют следующую цветовую маркировку:

Под напряжением: Коричневый
Нейтраль: Черный
Переключение под напряжением: серый
Земля: желтый и зеленый

Под напряжением и нейтралью подается питание, а переключаемый выход под напряжением позволяет термостату включать и выключать питание в зависимости от температуры окружающей среды.

Некоторые термостаты питаются от батареек и не нуждаются в электропитании, поэтому используются только активные и переключаемые. Некоторые цифровые термостаты используют сеть в качестве источника питания, поэтому они имеют нейтральную клемму.

Обратите внимание: не думайте, что ваши провода имеют правильную цветовую маркировку. Очень важно, чтобы вы сфотографировали или записали, какие провода подключены к каким клеммам в вашем старом термостате, чтобы вы могли повторить проводку в своем новом.

Как установить термостат

Используйте описанные выше процедуры безопасной изоляции. Вы имеете дело с блоком питания 240В.
Снимите переднюю панель термостата и циферблат.
Откройте прозрачную крышку и обнажите провода и разъемы.
Прежде чем что-либо трогать, проверьте с помощью тестера напряжения все соединения.
Сфотографируйте соединения, а еще лучше запишите их или пометьте провода именно так, как они были подключены. Например. если синий провод был в соединении B, напишите «B» на куске ленты и оберните ленту вокруг провода. Также пометьте все незакрепленные или неподключенные провода. Вам нужно знать эту информацию для подключения нового термостата или на случай, если вам придется временно переподключить старый. Не обязательно доверять цветным гильзам на проводах, так как их мог установить непрофессионал.
Отсоедините провода от клемм, затем снимите термостат с задней панели.
Отсоедините провод заземления от задней панели, затем отвинтите и снимите заднюю панель со стены.
Убедитесь, что кабель и провода не свисают со стены. Вы же не хотите потерять их за стеной. Один из советов — прикрепить карандаш к проводам — этого веса достаточно, чтобы удержать их там.
Закрепите заднюю панель нового термостата на стене — некоторые термостаты поставляются с увеличенной задней панелью, чтобы скрыть голую штукатурку или краску, чтобы вам не пришлось перекрашивать. Возможно, вам придется измерить и просверлить новые отверстия в стене для новой задней пластины, поэтому используйте карандаш и мини-уровень.
Теперь можно приступать к подключению проводов к новым клеммам. Используйте свою фотографию, заметки или этикетки, чтобы снова соединить провода. Обратитесь к руководству по новому термостату, чтобы узнать, как именно подключить провода. Если у вас есть какие-либо сомнения, вызовите профессионального электрика.
Теперь вы можете прикрепить переднюю панель к задней панели.
Теперь запрограммируйте таймер.
Выполнив все эти шаги, вернитесь к блоку предохранителей и снова включите электропитание котла и термостата.
Убедитесь, что все работает правильно.

Как узнать, неисправен ли мой домашний термостат?

Если вы получаете неверные показания термостата, и температура намного ниже или выше, чем показывает ваш термостат, это, скорее всего, связано с тем, что ваш термостат нуждается в замене. Термостат, который неправильно считывает температуру, обычно приводит к перегрузке вашей системы центрального отопления, что является плохой новостью для ваших счетов за отопление.

Страхование котла и центрального отопления

С чехлом для бойлера от HomeServe вы можете быть уверены, что если что-то неожиданно пойдет не так, мы поможем сохранить ваши радиаторы горячими, а водопровод горячей водой.

РубрикаРазное
