SMD-светодиоды: маркировка, виды, технические характеристики

Сверхъяркие светодиоды, изобретенные относительно недавно, уже прочно вошли в нашу жизнь. Компактные и экономичные, они с успехом используются как в переносных осветительных приборах, так и в стационарных системах освещения и подсветки. Особой популярностью в последнее время стали пользоваться мощные и компактные smd светодиоды, о которых мы сегодня и поговорим. Прочитав эту статью, ты узнаешь, почему они так называются, чем отличаются друг от друга и где могут встречаться.

Содержание:

1. Особенности SMD-светодиодов

2. Как расшифровать маркировку

3. Краткие технические характеристики

4. smd 3528

5. smd 5050

6. smd 5630 и 5730

7. smd 3014

8. smd 2835

9. Применение

10. Рейтинг

Особенности SMD-светодиодов

Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

Обычные с аксиальными выводами (слева) и SMD светодиоды

Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.

Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа

Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.

Сборку устройств на smd компонентах можно поручить роботу

Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.

Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.

к содержанию ↑

Как расшифровать маркировку

Сверхъяркие smd светодиоды принято маркировать четырьмя цифрами, а линейка выпускаемых сегодня приборов выглядит примерно так:

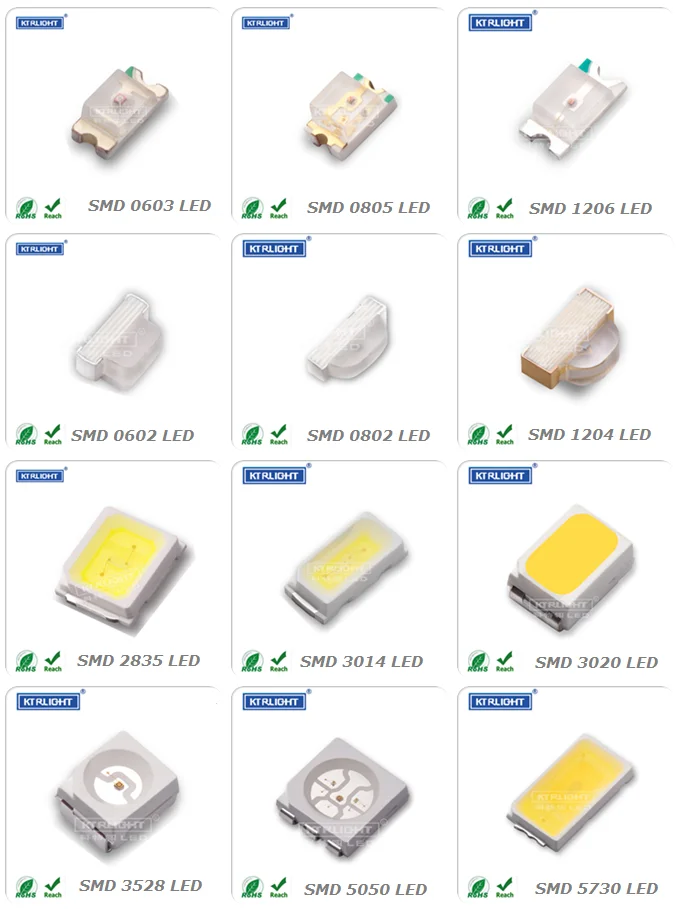

Типоразмеры и внешний вид наиболее популярных smd светодиодов

Типов приборов, конечно, намного больше, но для разбора маркировки нам хватит и этих. Как же разобраться в этой маркировке и что обозначают цифры? Оказывается, ничего сложного тут нет: цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. К примеру, прибор 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Больше никакой информации маркировка не несет. Технические характеристики ты можешь узнать только из сопроводительной документации или же поверить на слово продавцу.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Покупая светодиоды, обязательно ознакомься с сопроводительной документацией – наши “друзья” из Китая имеют привычку встраивать в стандартный корпус кристаллы самой различной мощности (обычно меньшей). Если продавец об этом умолчит, то ты запросто можешь получить светодиод мощностью, к примеру, 0.09 Вт вместо одноваттного, но маркировка и внешний вид у него будут тот же!

к содержанию ↑

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Тип прибора	Размеры корпуса, мм	Количество кристаллов	Мощность, Вт	Световой* поток, лм	Рабочий ток, мА	Температура эксплуатации, °С	Телесный угол, °	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0.6 – 5.0*	20	-40 … +85	120 – 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 – 14*	60 или 80	-20 … +60	120 – 140	белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
5630	5. 6х3.0	1	0.5	57	150	-25 … +85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40 … +65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 – 11*	30	-40 … +85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40 … +65	120	холодный, нейтральный, теплый

* – зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

к содержанию ↑

smd 3528

smd светодиод этого типа может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае прибор имеет два вывода для подключения, во втором – четыре: один общий (катоды) и три анода. Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Внешний вид одно- и трехкристального светодиода 3528

Как видно из таблички, этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав lcd лент подсветки. Такая лента с smd-светодиодами используется чаще всего в декоративных целях.

Автомобильные лампы и светодиодная лента, собранные на 3528

Если хочешь узнать о smd светодиодах 3528 еще больше, то читай наш обзор на него.

к содержанию ↑

smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

• одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
• RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Светодиодные ленты 5050 одноцветная (слева), RGB и RGBWк содержанию ↑

smd 5630 и 5730

smd 5630 представляет собой однокристальный мощный прибор (см. таблицу выше), способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода – белый разной цветовой температуры.

Внешний вид и внутренняя схема светодиода 5630

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Внешний вид светодиода 5730

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Автомобильная лампа на 5630 и стоваттный прожектор на 5730

Более подробную информацию по приборам smd 5630 ты можешь найти здесь, а по smd 5730 – тут.

к содержанию ↑

smd 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Светодиод smd 3014

Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.

Автомобильная лампа, настольный и встраиваемый светильники, лента на основе диодов smd 3014

Если ты заинтересовался светодиодами типа 3014, то более подробно о них можешь почитать в этой статье.

к содержанию ↑

smd 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

smd 2835 (слева) и smd 3528

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский smd 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.

Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Лампочка, светильники и лента на smd 2835

Если тебя заинтересовал светодиод smd 2835, более подробную информацию ты можешь почерпнуть из этой статьи.

к содержанию ↑

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

• в тактических и карманных фонариках;
• в автомобильных лампах;
• в бытовых лампочках различной мощности;
• в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

• в вывесках, дорожных знаках, светофорах, указателях, рекламе;
• в лампах освещения, с изменяемой цветовой температурой;
• в ландшафтном дизайне;
• в декоративной внутренней и наружной подсветке;
• в приборах индикации.

Примеры использования smd светодиодов

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

к содержанию ↑

Рейтинг

А какие led чипы выбираешь ты? Отдай 1 голос, какой тип ты бы порекомендовал для решения большинства задач.

5730

Общий балл

102

13

115

2835

Общий балл

86

8

94

5050

Общий балл

52

2

54

3528

Общий балл

20

1

21

3014

Общий балл

12

1

13

5630

Общий балл

11

5

16

0805

Общий балл

10

2

12

0402

Общий балл

8

1

9

1206

Общий балл

5

3

8

📋 Пройди тест и сделай правильный выбор

Какой тип SMD светодиодов выбрать

Share your Results:

Предыдущая

СветодиодыКорпуса и маркировка SMD диодов и стабилитронов

Следующая

СветодиодыКак выбрать фонарь на светодиоде Cree XM-L T6

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Содержание

• 1 Область применения
• 2 Краткие технические характеристики
  • 2.1 SMD 3528
  • 2.2 SMD 5050
  • 2.3 SMD 5630
  • 2.4 SMD 5730
  • 2. 5 SMD 3014
  • 2.6 SMD 2835
• 3 Особенности

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

SMD 3528

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

SMD 5630

Со светодиодами SMD 5630 осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Что такое светодиод COB? Что такое SMD-светодиод?

Перейти к содержимому Что такое индикатор COB? Что такое SMD-светодиод?

Светодиодные фонари постоянно совершенствуются, чтобы обеспечить более эффективное использование, большую универсальность и более эффективное использование энергии. Различные модели светодиодных ламп очень популярны по сравнению с традиционными лампами накаливания, главным образом потому, что они могут работать примерно в 25 раз дольше при меньшем потреблении энергии.

Светодиодные фонари бывают разных моделей. Начните сравнивать светодиодные лампы COB и SMD или прежде чем смотреть на разницу между светодиодными лампами COB и SMD.

Вы можете выбирать, например, между типами SMD и COB, в зависимости от ваших потребностей в энергоэффективности и универсальности. Светодиоды COB и SMD различаются по своим характеристикам и полупроводникам.

---

Светодиоды SMD или «поверхностного монтажа» являются наиболее распространенными светодиодами на рынке. Светодиодный чип постоянно вплавлен в печатную плату и очень популярен благодаря своей универсальности. Вы можете найти его в лампочках и гирляндах, и даже в индикаторе уведомлений на вашем мобильном телефоне.

Светодиодные чипы SMD бывают разных размеров. Для SMD-светодиодов можно использовать микросхемы сложной конструкции, такие как SMD 5050 шириной 5 мм. С другой стороны, SMD 3528 имеет ширину 3,5 мм. Микросхемы SMD маленькие, почти такие же, как у плоского квадратного компьютерного чипа.

Одной из отличительных особенностей светодиодных микросхем SMD является количество контактов и диодов, которые они имеют.

Светодиодные чипы SMD могут иметь более двух контактов (что отличает их от классических DIP-светодиодов). На одном чипе может быть до 3-х диодов, причем каждый диод имеет отдельную схему. Каждая схема будет иметь один катод и один анод, что приведет к 2, 4 или 6 контактам в микросхеме.

Эта конфигурация является причиной того, что микросхемы SMD более универсальны (по сравнению с SMD и COB). Чип может включать в себя красный, зеленый и синий диод. С помощью этих трех диодов вы уже можете создавать практически любой цвет, просто регулируя уровень выходного сигнала. Чипы

также известны своей яркостью. Они могут производить от 50 до 100 люмен на ватт.

---

Одна из последних разработок в области светодиодов, COB или технологии «чип на плате» представляет собой шаг вперед к более эффективному использованию энергии. Как и SMD, чипы COP также имеют несколько диодов на одной поверхности. Но разница между светодиодами COB и SMD заключается в том, что в светодиодах COB больше диодов.

Чипы COB обычно имеют 9 или более диодов. Микросхемы COB также имеют только 1 цепь и 2 контакта, независимо от количества диодов. Эта простая конструкция схемы является причиной того, что светодиоды COB выглядят как панель (свет SMD, с другой стороны, выглядит как набор меньших огней).

Но, в отличие от SMD, светодиодные лампы COB нельзя использовать для создания ламп или источников света, меняющих цвет. Это потому, что есть только 2 контакта и 1 цепь. Для создания эффекта изменения цвета требуется несколько каналов для настройки. Из-за этого светодиодные лампы COB эффективны в одноцветных приложениях, но не в более универсальных технологиях.

Еще один аспект различия COB-светодиодов и SMD-светодиодов заключается в использовании энергии. COB известен лучшим соотношением люмен на ватт и тепловой эффективностью. Это во многом связано с конструкцией COB-светодиодов и охлаждающей керамической подложкой чипов.

Раньше сверхмощные технологии, такие как точечные светильники и прожекторы, изготовленные из светодиодов, были нестандартными, поскольку для получения такого высокого светового потока требовалось несколько светодиодных источников.

Но теперь чипы COB могут производить большое количество люменов с меньшими затратами энергии. Вы можете найти его во всевозможных лампочках и приложениях, таких как вспышка вашего мобильного телефона или камера типа «наведи и снимай». Его диапазон выше, минимум 80 люмен на ватт.

Поиск:

Поиск для:

Область скольжения переключателя

. -светоизлучающий диодный модуль устройства) — это тип светодиодного модуля, в котором используется технология поверхностного монтажа (SMT) для монтажа светодиодных микросхем на печатных платах (PCB). Это автономное светодиодное устройство для поверхностного монтажа, предназначенное либо для самостоятельной работы, либо для подключения к совместимому устройству.

Другими типами светодиодного освещения, которые не являются SMD, являются более новые и более мощные люминесцентные COB (микросхема на плате) и MCOB (мульти-COB). только слабая люминесценция.

Общие модули

Типы светодиодных модулей SMD различаются размерами корпуса светодиодов. Распространенными типами являются светодиодный модуль 5050 SMD, светодиодный модуль 3528 SMD, светодиодный модуль 3020 SMD, светодиодный модуль 5630 SMD и светодиодный модуль SMD 5730. Яркость может варьироваться в зависимости от управляющего тока, что обратно пропорционально влияет на срок службы устройства.

8520	8.5 x 2.0	0.5 & 1	55-60	80				110	120
7020	7. 0 x 2.0	0.5 & 1	40-55	75-85				80	110
7014	7.0 x 1.4	0.5 & 1	35-50	70-80				70	100
5736	5.7 x 3.6	0.5	40-55	80	15-18	120	no	80	110
5733	5.7 x 3.3	0.5	35-50	80	15-18	120	no	70	100
5730	5.7 x 3.0	0.5	30-45	75	15-18	120	no	60	90
5630	5.6 x 3.0	0.5	30-45	70	18.4	120	no	60	90
5050	5. 0 x 5.0	0.24	14-18	60-70	5.15-5.75	120	no	58	75
4014	4.0 x 1.4	0.2	22-32	75-85				110	160
3535	3.5 x 3.5	0.5	35-42	75-80				70	84
3528	3.5 x 2.8	0.06-0.08	4-8	60-70	3	120	no	70	100
3258	3.2 x 5.8
3030	3.0 x 3.0	0.9	110-120					120	130
3020	3.0 x 2.0	0.06	5.4		2. РубрикаРазное
