Люминесцентные лампы

Люминесцентные лампы многие считают такой же классикой освещения, как и лампы накаливания. С этим тяжело спорить, учитывая, что первая люминесцентная лампа была выпущена аж в 1938 году, а в СССР такие лампы были разработаны в 1951 году. А первая газоразрядная лампа — предок современных люминесцентных ламп — была изобретена в 1956 году.

По сравнению с лампами накаливания линейные люминесцентные лампы дневного света являются более экономичными (примерно в 5 раз) и имеют больший срок службы (в 5-10 раз).

Немного истории

Изобретателем люминесцентной лампы (лампы дневного света) считается Эдмунд Гермер. Он и его команда в 1926 году получили бело-цветной свет от газоразрядной лампы, колба которой внутри была покрыта флуоресцентным порошком. Позже корпорация General Electric купила патент у Гермера и в 1938 году довела лампы дневного света до широкого коммерческого использования.

Свет первых ламп напоминал естественный уличный свет в пасмурный день (примерно 6400К): считается, что именно тогда и появилось название «лампа дневного света».

В Советском Союзе массовое производство люминесцентных ламп началось только в 1948 году, за что в 1951 году разработчики первой советской лампы дневного света стали лауреатами Сталинской премии второй степени.

Советский ГОСТ 6825-64 определял только три типоразмера линейных люминесцентных ламп мощностью 20, 40 и 80 ватт (длиной 600, 1200 и 1500 мм соответственно). Колба имела большой диаметр 38 мм для более легкого зажигания при низких температурах.

Люминесцентные линейные лампы дневного света выпускаются многих видов: разной мощности, длины, с разными диаметрами колб, разными цоколями и разным светом в зависимости от назначения лампы. Более того, этот ассортимент будет еще больше, если учесть, что энергосберегающие лампы также представляют собой лампы дневного света со встроенными пусковыми устройствами.

Сегодня наиболее распространенными трубками линейных ламп дневного света являются Т8 (Ø 26 мм), Т5 (Ø 16 мм) и Т4 (Ø 12,5 мм). Лампы с трубкой Т8 имеют цоколь G13 (13 мм между штырьками), а Т4 и Т5 имеют цоколь G5 (5 мм между штырьками). Лампы дневного света Т8 в настоящее время выпускаются мощностью от 10 до 70 Вт, лампы Т5 — от 6 до 28 Вт, а лампы Т4 — от 6 до 24 Вт. Естественно, что мощность ламп напрямую влияет и на размеры (длину) люминесцентных ламп: соотношения размеров и мощностей стандартизировано. То есть лампа мощностью 18 Вт с трубкой T8 и цоколем G13 любого производителя имеет длину 590 мм.

Выпускаются люминесцентные лампы с разными цветовыми температурами для разных целей, но наиболее распространены лампы цветности 4000К и 6500К. Подробнее о цветовых температурах и сферах их применения можно посмотреть в нашей статье Энергосберегающие лампы: слухи и мифы (слух №6).

Также люминесцентные лампы по индексу цветопередачи (обозначается Ra или CRI — colour rendering index), то есть возможности точно отображать цвета по сравнению с естественным светом. Так лампы со 100% цветопередачей (Ra=1) отображают все цвета также как и при солнечном дневном свете. Но наиболее распространенными (в силу достаточности и большей доступности) являются лампы с индексом цветопередачи 70 — 89%.

Ниже мы приводим описание и технические характеристики самых часто используемых ламп, как в промышленном и муниципальном (где они наиболее распространены), так и жилом секторе. Приведенные ниже значения светового потока и срока службы являются примерными и могут отличаться в зависимости от производителя.


Стандартные линейные люминесцентные лампы с трубкой Т8 и цоколем G13


Самый распространенный тип линейных люминесцентных ламп. Именно такие лампы мощностью 18 Вт («короткую») или 36 Вт («длинную») вспоминают в первую очередь, когда слышат словосочетание «люминесцентная лампа». И хотя ассортимент таких ламп состоит из моделей мощностью от 10 до 70 Вт, чаще всего используются именно лампы мощностью 18 и 36 Вт, которые взаимозаменяемы с советскими люминесцентными лампами ЛБ/ЛД-20 и ЛБ/ЛД-40 соответственно.

Линейные люминесцентные лампы с трубкой Т8 и цоколем G13 используются в основном в промышленности (склады и производственные цеха), а также в офисах и муниципальных государственных учреждениях (администрации, школы, детские сады).

Средняя продолжительность работы составляет 10000 часов. Диаметр трубки Т8 составляет 26 мм. Работают, как с электромагнитными дросселями (ЭмПРА) в связке со стартерами, так и с электронными балластами (ЭПРА).

мощность световой поток цветовая температура Ra (CRI) длина с цоколем без штырьков

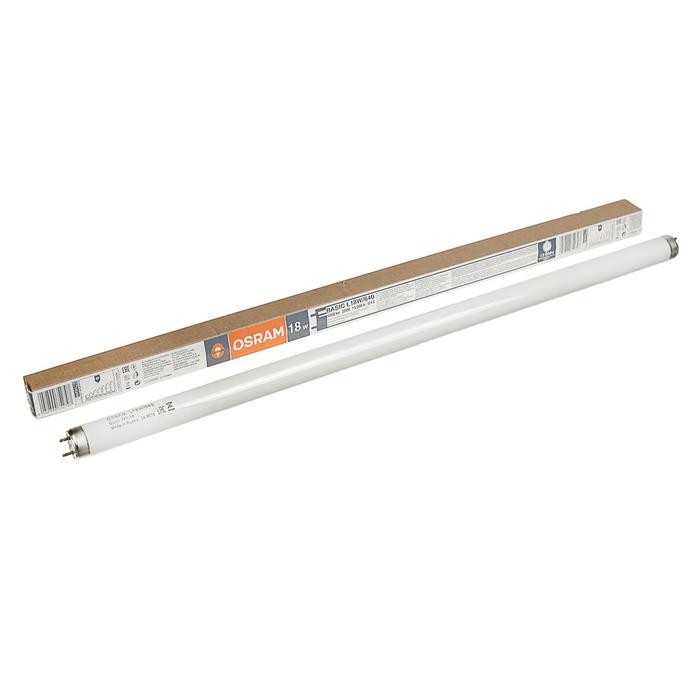

Osram L 18W/640
Philips TL-D 18W/33-640
(ЛБ-20)
18 Вт 1200 лм 4000 К (холодный белый) 60-69% 590 мм
Osram L 18W/765
Philips TL-D 18W/54-765
(ЛД-20)
18 Вт 1050 лм 6500 К (холодный дневной) 70-79% 590 мм
Osram L 36W/640
Philips TL-D 36W/33-640
(ЛБ-40)
36 Вт 2850 лм 4000 К (холодный белый) 60-69% 1200 мм
Osram L 36W/765
Philips TL-D 36W/54-765
(ЛД-40)
36 Вт 2850 лм 6500 К (холодный дневной) 70-79% 1200 мм
Osram L 15W/640 15 Вт 850 лм 4000 К (холодный белый) 60-69% 438 мм
Osram L 15W/765 15 Вт 740 лм 6500 К (холодный дневной) 70-79% 438 мм
Osram L 30W/640 30 Вт 2100 лм 4000 К (холодный белый) 60-69% 895 мм
Osram L 30W/765 30 Вт 1900 лм 6500 К (холодный дневной) 70-79% 895 мм

Osram L 58W/640
(вместо ЛБ-80)

58 Вт 4600 лм 4000 К (холодный белый) 60-69% 1500 мм
Osram L 58W/765
(вместо ЛД-80)
58 Вт 4000 лм 6500 К (холодный дневной) 70-79% 1500 мм
Osram L 70W/640 70 Вт 5250 лм 4000 К (холодный белый) 60-69% 1764 мм

Стандартные линейные люминесцентные лампы с трубкой Т5 и цоколем G5

Люминесцентные лампы T5 (в отличие от Т8) наиболее распространены именно в жилом секторе. Они более узкие, и поэтому светильники с ними лучше подходят для подсветки ниш или кухонных столов под шкафами.

Ассортимент люминесцентных линейных ламп с трубкой Т5 состоит из моделей мощностью от 6 до 28 Вт (замена ламп накаливания от 30 до 140 Вт). В основном выпускаются лампы цветностью 4200К и 6400К.

Лампы Т5 имеют цоколь G5 (5 мм между штырьками).

Средняя продолжительность работы составляет 6000 — 10000 часов (в зависимости от производителя и модели). Диаметр трубки Т5 составляет 16 мм. Используются с электронными балластами (ЭПРА).

мощность световой поток цветовая температура длина трубки без цоколя общая длина со штырьками
Uniel EFL-T5-06/4200/G5 6 Вт 380 лм 4000 К
(холодный белый)
211 мм 225 мм
Uniel EFL-T5-06/6400/G5 6 Вт 350 лм 6400 К
(дневной)
211 мм 225 мм
Uniel EFL-T5-08/4200/G5 8 Вт 600 лм 4000 К
(холодный белый)
288 мм 302 мм
Uniel EFL-T5-08/6400/G5 8 Вт 580 лм 6400 К
(дневной)
288 мм 302 мм
Uniel EFL-T5-13/4200/G5 13 Вт 960 лм 4000 К (холодный белый) 516 мм 530 мм
Uniel EFL-T5-13/6400/G5 13 Вт 940 лм 6400 К
(дневной)
516 мм 530 мм
Uniel EFL-T5-21/4200/G5 21 Вт 1850 лм 4000 К (холодный белый) 849 мм 864 мм
Uniel EFL-T5-21/6400/G5 21 Вт 1660 лм 6400 К
(дневной)
849 мм 864 мм
Uniel EFL-T5-28/4200/G5 28 Вт 2470 лм 4000 К (холодный белый) 1149 мм 1161 мм
Uniel EFL-T5-28/6400/G5 28 Вт 2350 лм 6400 К
(дневной)
1149 мм 1161 мм

Стандартные линейные люминесцентные лампы с трубкой Т4 и цоколем G5

Светильники для люминесцентных линейных ламп с трубкой Т4 получили меньшее распространение, чем светильники для ламп Т5. В основном такие люминесцентные лампы используются для местной подсветки — идеальный мебельный светильник!

Выпускаются линейные люминесцентные лампы с трубкой Т4 мощностью от 6 до 24 Вт (замена ламп накаливания от 30 до 120 Вт), с цветовой температурой света 4200К и 6400К.

Средняя продолжительность работы составляет 6000 — 8000 часов (в зависимости от мощности и производителя). Диаметр трубки составляет 12 мм. Работают с электронными балластами (ЭПРА).

мощность световой поток цветовая температура длина трубки без цоколя общая длина со штырьками
Uniel EFL-T4-06/4200/G5 6 Вт 380 лм 4000 К
(холодный белый)
206 мм 220 мм
Uniel EFL-T4-06/6400/G5 6 Вт 350 лм 6400 К
(холодный дневной)
206 мм 220 мм
Uniel EFL-T4-08/4200/G5 8 Вт 600 лм 4000 К
(холодный белый)
326 мм 340 мм
Uniel EFL-T4-08/6400/G5
8 Вт 580 лм 6500 К (холодный дневной) 326 мм 340 мм
Uniel EFL-T4-12/4200/G5 12 Вт 940 лм 4000 К (холодный белый) 354 мм 368 мм
Uniel EFL-T4-12/6400/G5 12 Вт 920 лм 6500 К (холодный дневной) 354 мм 368 мм
Uniel EFL-T4-16/4200/G5 16 Вт 1210 лм 4000 К (холодный белый) 454 мм 467 мм
Uniel EFL-T4-16/6400/G5 16 Вт 1195 лм 6500 К (холодный дневной) 454 мм 467 мм
Uniel EFL-T4-20/4200/G5 20 Вт 1700 лм 4000 К (холодный белый) 553 мм 567 мм
Uniel EFL-T4-20/6400/G5 20 Вт 1680 лм 6500 К (холодный дневной) 553 мм 567 мм
Uniel EFL-T4-24/4200/G5 24 Вт 2020 лм 4000 К (холодный белый) 641 мм 655 мм
Uniel EFL-T4-24/6400/G5 24 Вт 2010 лм 6500 К (холодный дневной) 641 мм 655 мм

Специальные люминесцентные лампы для растений и аквариумов Osram Fluora, Camelion Bio


Главной отличительной особенностью ламп для растений и аквариумов является акцент в красной и синей областях спектра. Применение Osram Fluora значительно улучшает протекание фотобиологических процессов в растениях: они при таком свете лучше растут и меньше болеют в условиях недостатка солнечного и тем более отсутствия дневного света!

Также компания Osram Fluora рекомендует использовать специальные лампы для растений и аквариумов в общественных зданиях, где мало естественного дневного света: в офисах, торговых центрах, магазинах и ресторанах.

Специальные линейные люминесцентные лампы Osram Fluora для аквариумов и растений выпускаются с трубкой Т8 (Ø 26 мм), цоколем G13 и мощностью от 15 до 58 Вт.

мощность световой поток длина с цоколем без штырьков

Osram Fluora L 18W/77

18 Вт 550 лм 590 мм

Osram Fluora L 36W/77

36 Вт 1400 лм 1200 мм

Osram Fluora L 15W/77

15 Вт 400 лм 438 мм
Osram Fluora L 30W/77 30 Вт 1000 лм 895 мм
Osram Fluora L 58W/77 58 Вт 2250 лм 1500 мм

Специальные люминесцентные лампы для освещения продуктов питания Osram Natura

Специальный люминофор ламп Osram Natura придает пищевым продуктам натуральный вид свежих и аппетитных продуктов! Рекомендуется использовать лампы в продуктовых магазинах, супермаркетах и рынках. Особенно актуален правильный свет для мясных магазинов и хлебобулочных отделов.

Лампы Osram Natura благодаря специально подобранному световому спектру (цветность 76) придадут мясным, колбасным, булочным изделиям, овощам и фруктам более привлекательный и аппетитный вид.

Замену таких ламп рекомендуется проводить каждые 10000 часов. Диаметр трубки Т8 составляет 26 мм, цоколь G13.

мощность световой поток Ra (CRI) длина с цоколем без штырьков
Osram Natura L 18W/76 18 Вт 750 лм 70-79% 590 мм
Osram Natura L 36W/76 36 Вт 1800 лм 70-79% 1200 мм
Osram Natura L 15W/76 15 Вт 500 лм 70-79% 438 мм
Osram Natura L 30W/76 30 Вт 1300 лм 70-79% 895 мм
Osram Natura L 58W/76 58 Вт 2850 лм 70-79% 1500 мм

Люминесцентные лампы.

Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.


Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.


Среди недостатков люминесцентных ламп выделяют:
  • Нестабильную работу при низкой температуре.
  • Необходимость в правильной утилизации из-за паров ртути.
  • Присутствие мерцания, для борьбы с которым требуется усложнять схему.
  • Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:
  • Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
  • U-образными.
  • Кольцевыми.
  • Компактными, применяются для светильников.

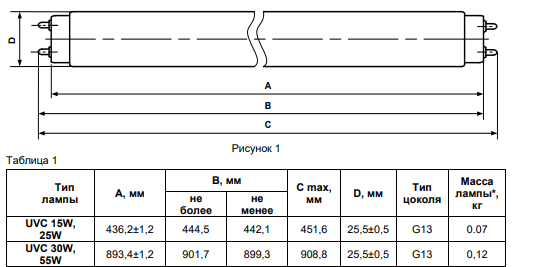

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

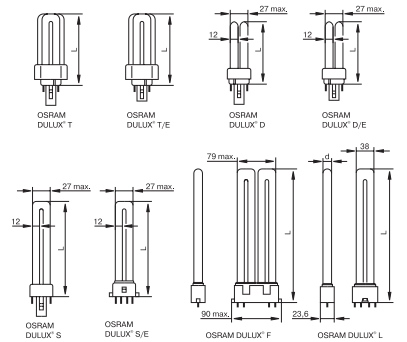

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

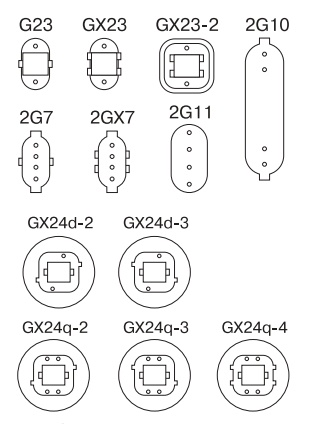

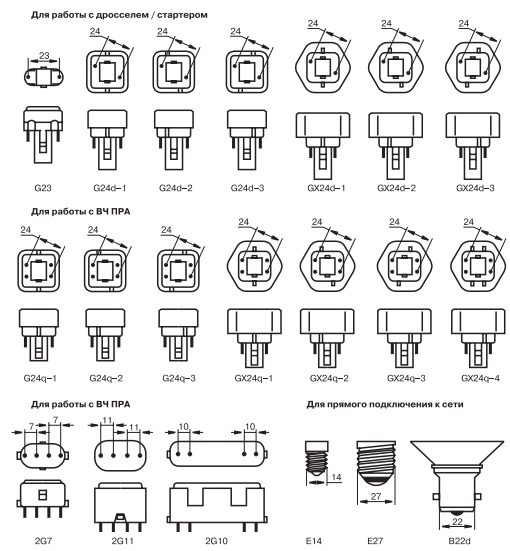

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:
  • Л лампа;
  • Д дневной свет;
  • Б белый;
  • Т теплый;
  • Е естественный;
  • Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10. Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.


Выпускают люминесцентные лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение. Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Люминесцентные лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.
