Стамески для токарного станка по дереву: виды и размеры

Перейти к содержимому

Содержание: [скрыть]

  1. Какими бывают стамески
  2. Приспособления
  3. Алгоритм проведения работы
  4. Делаем своими руками
  5. Мейсель
  6. Полукруг
  7. Желобок
  8. Сделать или купить

Создание деревянных цилиндрических изделий невозможно без ручного инструмента – стамески для токарного станка. Именно из-под ее лезвия удаляется ненужный объем материала и заготовка приобретает художественное украшение.

Токарные стамески можно купить готовыми, но такие комплекты весьма дорогостоящи, особенно качественно исполненные. Резцы для обработки дерева несложно сделать самостоятельно, о чем далее пойдет речь.

Какими бывают стамески

Для профессиональной обработки заготовки из дерева на токарном станке требуются разные рабочие инструменты, в том числе богатый набор стамесок. По функциональной роли их можно разделить на группы:

  1. Для грубой обработки. Они имеют 2 режущие грани, расположенные друг к другу под углом.
  2. Мейсель для чистовой обработки. Этот резец представляет собой лезвие с ровной плоскостью и угловой заточкой на левую или правую сторону. Угол наклона режущей части может быть разным.
  3. Стамеска рейер полукруглой формы служит для работы с нестандартными изделиями.
  4. Отрезной резец служит для удаления фрагментов древесины при формировании узора.
  5. В расточном инструменте для токарных работ по дереву предусмотрен уступ, помогающий удалять излишки высвободившегося в процессе точки материала.
  6. Стамеска круглого сечения для обработки круглых изделий. Её оконечник может быть гладким или зубчатым.
  7. Режущий напильник для обработки торцевых участков заготовки.
  8. Ограничитель для резца, устанавливается на инструмент для регулировки глубины точения.

Представленные виды резцов – основные, существует множество их вариаций по размеру, модификации, качеству.

Опытные мастера деревообработки часто придумывают собственные авторские приспособления для обточки заготовок древесины.

Чтобы изготовление инструментов происходило упорядоченно и точно, мастера рекомендуют создать для изделий чертежи с содержанием размеров, формы, уклонов и материала. Так Вам не придется постоянно задумываться на нужных параметрах, заточка токарных резцов по дереву реализуется просто как по маслу.

Приспособления

Опыт создания ручного инструмента у мастеров разный, наборы приспособлений для производства, соответственно, отличаются друг от друга. Попробуем представить средний универсальный комплект заготовок:

  1. Металл – заготовка. В зависимости от предполагаемой разновидности стамески используют старые напильники и рашпили, обрезки стальных труб, арматуру квадратного сечения, автомобильные рессоры.

  1. Деревянная ручка для удобства использования будущего резца необходима. Её можно купить готовую в хозяйственном магазине или выточить, используя токарный станок по дереву.

  1. Обрабатывающий металл станок. Это может быть любая установка, которая работает с наждачными кругами.

  2. Спецодежда. Даже при домашнем изготовлении резцов существует риск травмирования раскаленными искрами и крошкой металла. Приготовьте очки, перчатки, халат.

Алгоритм проведения работы

Изготовление любых режущих приспособлений осуществляют по стандартному алгоритму:

  1. Используя чертежи и фото, из заготовок выпиливается нужная форма будущей стамески с использованием металлообрабатывающих станков.
  2. Производится первичное точение изделия.
  3. Когда заготовка обработана, для придания самоделке прочности металл нужно закалить. Так он сможет обрабатывать дерево разной твердости. Для этого металлический инструмент нагревают до максимальной температуры и окунают в машинное масло до остывания. Еще один вариант закалки – естественное остывание при нормальной температуре окружающей среды.
  4. Финишная заточка резцов для токарного станка.
  5. Насадка на деревянную ручку.

Делаем своими руками

Чтобы понять, как делается ручной инструмент для обработки дерева, рассмотрим процесс изготовления нескольких основных их разновидностей.

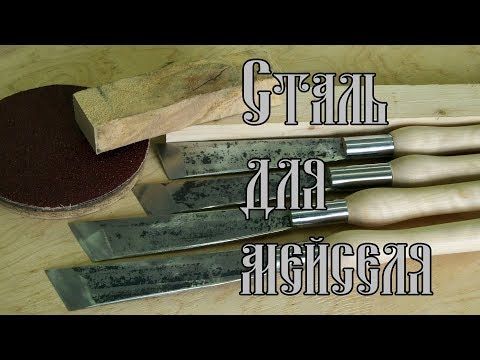

Мейсель

Это основной инструмент, применяемый для чистовой отделки деревянной заготовки. В умелых руках этой стамески достаточно, чтобы сотворить любой узор.

Заточенный прямо мейсель идеально подходит для создания прямоугольных выемок в заготовке. Его ширина варьируется от 4 до 40 мм, угол стандартной заточки – от 22 до 45

0. Нужный уклон лезвия определяется личными предпочтениями мастера со временем.

Как его изготовить:

  1. Берем старый напильник или любую другую плоскую прямоугольного сечения заготовку. При необходимости выравниваем рабочий конец;
  2. Стачиваем режущую часть, проводя первичную обточку. Используем абразивный круг, следим, чтобы лезвие обрабатывалось равномерно по толщине без перепадов;
  3. Закаляем, если металл не достаточно твердый;
  4. Ставим ручку.

Эта разновидность стамески готовится легко, с нее можно начать создание собственной коллекции ручных инструментов для набора опыта и понимания процесса.

Мейсель со скошенным лезвием более универсален, чем его собрат:

  • Становится возможной обработка круглых изделий;
  • Тупой угол годится для создания закруглений;
  • Инструмент удобен при обработке торца изделия.

Изготовление аналогично предыдущему приспособлению:

  1. Заготовочная деталь обрабатывается под форму будущего инструмента;
  2. Создается заострение стамески под угол 70-750, после чего сделанный инструмент необходимо заточить.
  3. Насаживаем ручку. Мейсель готов.

По аналогичному алгоритму создаются остальные угловатые резцы для токарного станка по дереву. Заточка производится только после тщательного контроля размеров инструмента.

Соблюдение точных углов при самостоятельном изготовлении инструментов необязательно. Достаточно придерживаться нужных и удобных пропорций, ровности обработки.

Полукруг

Полукруглый оконечник стамесок позволяет создать аккуратные выемки при обработке деревянного изделия. Чтобы сделать такой резак, намечаем на заготовке контур инструмента, по которому производим обрезку. После этого уже привычным способом делаем заточку под углом 25…40

0.

Радиус стамески влияет на размер углубления в изделии, потому для профессионального производства желательно сделать несколько резаков с полукруглым оконечником на разные случаи.

Желобок

Деревянный ствол после обдирания коры обрабатывают желобчатыми стамесками, они предназначены для первичной черновой отделки материала и создания заготовки под изделие.

Кроме того, желобки используют для вырезания вогнутых форм и выемок при лобовом точении.

Как изготовить желобчатый резак:

  1. Возьмем метчик для нарезания резьбы нужного диаметра.
  2. Обрабатываем им заготовку металла на расстоянии до 8-10 см от края, фактически срезая половину чернового изделия.
  3. Затачиваем нижнюю выпуклую часть лезвия под углом 30-40
    0    .

Желобчатые самодельные токарные резцы по дереву непросты в изготовлении, но разобраться с процессом вполне возможно.

Сделать или купить

Процесс создания инструментов для работы с деревом – занятие увлекательное и не всегда простое. При наличии нужного набора инструментов у неопытного матера проблем не возникнет – процесс интуитивно понятен, но кропотлив.

Конечно, можно купить готовый набор приспособлений, но сколько он будет стоить… При этом, изнашиваемость у металла со временем усиливается и даже новенькие ныне стамески вскоре потребуют точения. Собственное изготовление – это способ получения инструмента под свою руку. Авторские резаки с индивидуальными размерами будут адаптированы под хозяина и его потребности.

Более подробное описание процесса изготовления стамесок представлено в видео.

Мастер подробно рассказывает о создании заготовки, нанесении заточки и затрагивает другие важные моменты, которые необходимы для удачного завершения работы.

Похожая запись

You missed

Adblock
detector

полукруглая, профессиональная, для токарного станка, резьбы, видео-инструкция как сделать своими руками, какой угол заточки, фото и цена

Статьи

Стамеска является инструментом, служащим для работ по различным материалам, в том числе и по древесине. На данный момент специалистами может применяться электро-стамеска по дереву, ее традиционный ручной вариант либо резец для токарных станков.

Само слово пришло к нам из немецкого языка. В нем термин «Stemmeisen» означает «выдалбливание».

Этот инструмент используют все столяры и плотники.

Разновидности ручного инструмента

Ручная стамеска применяется плотниками и столярами уже многие сотни, если не тысячи лет. Служит она для выборки углублений в дереве, очищения пазов, выборки фасок, а также для контурной и рельефной резьбы.

Состоит традиционный инструмент из оголовка ручки, самой рукояти, колпачка, полотна и лезвия. Такие приспособления, как долота, ложкорезы, клюкарзы по сути также являются стамесками.

Описываемый инструмент возможно классифицировать по методу его продвижения, конфигурации рукояти, полотна и лезвия, размерам и прочим характеристикам. Основное разделение стамесок происходит по принципу работы (способ продвижения), а также  по форме их лезвий.

Она может быть продольной либо поперечной. При этом зачастую приспособление классифицируют одновременно по этим двум величинам.

Классификация приспособлений по их поперечной форме

На фото типы стамесок по поперечной форме.

Исходя из формы торцевого (поперечного) профиля полотна инструмента существуют такие его разновидности:

  1. Радиусные составляют 95 процентов всего массива резцов. Могут называться: отлогие, полукруглые стамески для резьбы по дереву, полу-плоские. По сути — это стамески, поперечное сечение профиля которых является частью круга.

Обратите внимание! Модель, маркированная, как 20/2(1), имеет ширину полотна в половину окружности диаметром 20 мм (20/2). Последнее число означает толщину лезвия в 1 мм.

  1. Плоские резцы обладают прямым (плоским) поперечным профилем. Они могут различаться по толщине и ширине полотна, а также форме лезвия – оно бывает прямым и косым.
  2. Скобчатые, они же коробчатые резцы – это прямые (плоские) стамески, имеющие бортики различной высоты.
  3. Уголковый инструмент имеет профиль в виде литеры V или угла. Его размер определен высотой сторон угла полотна либо величиной угла, заключенного между сторонами, в градусах. Как правило, это 60-90°.

Виды инструмента по продольной конфигурации

Полукруглые обратные клюкарзы.

Исходя из формы бокового, иными словами – продольного профиля полотна, существуют такие стамески для резьбы по дереву своими руками:

  1. Прямые резцы имеют соответственно совершенно прямое полотно, у которого нет изгибов.
  2. Клюкарзы обладают крутым продольным изгибом лезвия. Он начинается ближе к окончанию полотна. Клюкарза может быть плоская, полукруглая, обратная и т.д.
  3. Изогнутые резцы обладают продольно изогнутым лезвием. В отличие от предыдущей разновидности инструмента, у них согнуто все полотно.

Изогнутый резец.

При помощи озвученной классификации выделены основные типы ручных стамесок;  однако существуют и прочие их разновидности, например, имеющие заточку с обратной стороны. Их так и называют – обратные стамески.

Что учесть при выборе

Кованые стамески.

Полотно стамески может быть сделано из кованного, вырубного либо штампованного металла.

  1. Кованый инструмент обладает утонченным пером относительно режущей кромки лезвия. Однако оно толще, чем у прочих разновидностей. Это дает возможность применять резец для обработки твердых пород древесины.
  2. Вырубные аналоги обладают пером, которое гораздо меньше кованного. Они удобны для точной обработки мягких сортов древесины.
  3. Штампованные резцы имеют широкие боковые грани.

Три важнейших качества, которым должна отвечать хорошая стамеска, выглядят так:

  • общая прочность;
  • стойкость заточки;
  • надежность рукояти.

Обратите внимание! Прочный инструмент состоит из добротной рукояти и полотна, сделанного из качественной стали. Соответственно, они должны быть хорошо обработаны и скреплены друг с другом.

Внимательно изучите все данные на упаковке инструмента.

Качество резки и стойкость заточки зависят от марки стали полотна и лезвия.

Имеет значение и его форма, в том числе — угол заточки стамески по дереву.

  1. Металл должен быть вязким и твердым. Лучшие резцы делаются из легированной хромованадиевой стали (маркировка на полотне «хром–ванадий», «ХВГ», «CrV», «С-105-W/2»).
  2. Цена углеродистой стали меньше (маркировка на полотне «drop forged», «У-7», «У-8»), но она достаточно хрупкая, поэтому быстро ломается.

Обратите внимание! Иногда попадаются подделки, полотна которых маркированы, как «хром-ванадий». Их можно отличить по подозрительно низкой стоимости и отсутствию реквизитов компании-производителя.

  1. Рукоять резца должна иметь на торце стальной колпачок. По нему работник стучит молотком либо киянкой. Вследствие таких ударов дерево нередко ломается. Исходя из этого инструкция рекомендует приобретать инструмент с ручками из вязкого пластика.

Стамеска класса «Профи».

  1. Деревянные и пластмассовые ручки ведущие производители классифицируют как «Евро» и «Мастер». Профессиональные стамески для резьбы по дереву  маркируются как «Профи» и часто дополнительно оснащаются резиновыми вставками. Они не дают руке скользить и повышают удобство хватки.
  2. Ширина лезвия у разных моделей резцов равна 4-50 мм. Данная величина проставляется в маркировке. Стамески, имеющие широкую рабочую часть, оптимальны для создания углублений и пазов, снятия слоев дерева, строгания. Узкие инструменты применяются для тонких видов работ: вырезания узоров, рельефной обработки дерева и пр.

Инструмент электрический

Электростамеска с набором полотен.

Электрическая стамеска является комбинацией резца и миниатюрного станка для работ по древесине.

Конструкция и принцип работы

Многие строители знают электрическую стамеску как механический либо пневматический шабер. Работает она по такому же принципу, что и отбойные молотки.

Насадки для такого инструмента, по сути, являются полотном с лезвием (прямым, уголковым,  полукруглым), фиксируемым на рукояти с приводом (мотором). Обычно устройство комплектуется несколькими разными насадками. Обслуживать их надо так же, как лезвия ручных стамесок: держать в рабочем состоянии, по мере необходимости править либо перетачивать.

Производители выпускают электрические стамески различных размеров, поэтому их можно применять для самых разных типов работ. Компактные модели легко удерживаются одной рукой, ими удобно обрабатывать небольшие детали и предметы.

Крупногабаритный инструмент можно использовать для обработки целых стволов, вырезания больших скульптур и пр.

Сферы применения

При помощи этого инструмента можно вырезать скульптуры.

  1. Электро-резаки используются для работ по твердым и мягким сортам дерева, а также для обработки наростов на нем — сувелей, капов.
  2. Они упрощают и убыстряют обработку древесины, дают возможность снимать больше материала за меньший промежуток времени, прилагая минимум трудозатрат.
  3. Электро-стамески используют как столяры, так и плотники — для вырезания пазов, снятия полов и прочих работ.
  4. Нередко такой инструмент применяется при осуществлении черновых операций. Окончательная же обработка происходит с помощью ручных стамесок.

Обратите внимание! Устройство, особенно крупногабаритное, крайне желательно зафиксировать. Так оно в процессе работы не будет двигаться; таким образом, работник не будет срезать больше необходимого.

Токарные стамески

Работа на токарном станке при помощи стамески.

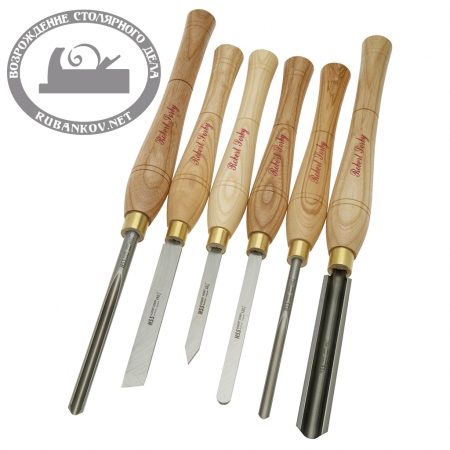

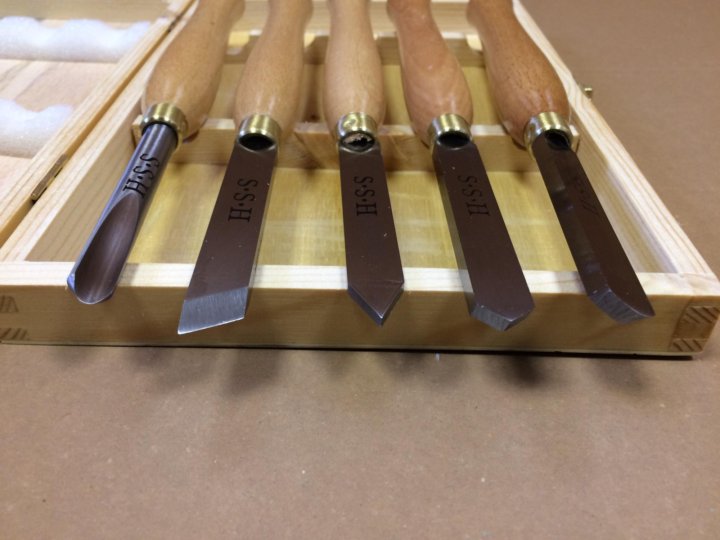

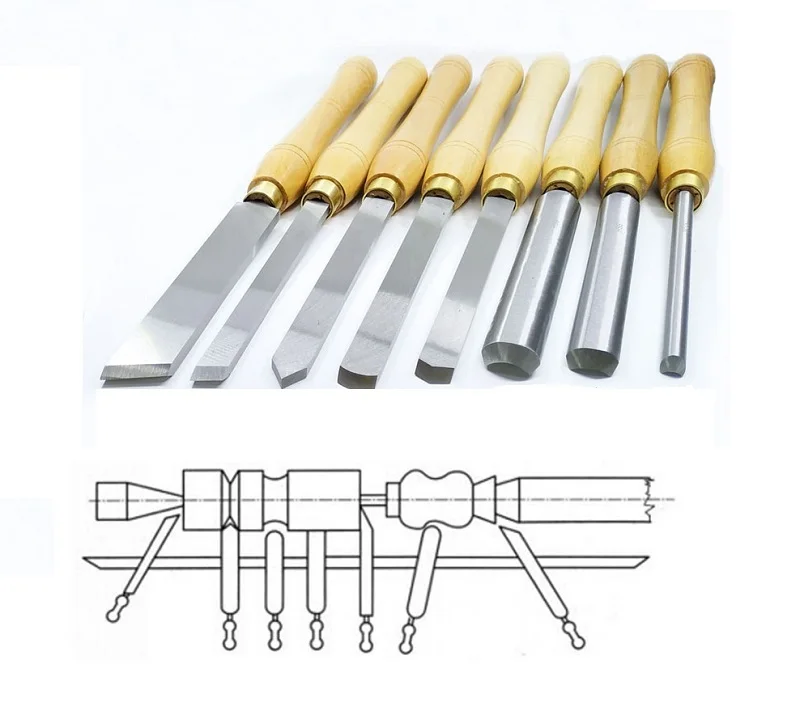

Стамески для токарного станка по дереву имеют разную форму, их полотна насаживаются на удлиненные рукояти. При работах же с кареткой применяются резаки, не имеющие ручек. Делятся станочные инструменты на  обдирочные, отделочные и специальные.

Основные их типы таковы.

  1. Отрезная стамеска служит для выбирания желобков, канавок и резания заготовок на элементы.
  2. Плоский аналог имеет скошенное лезвие и предназначен для обработки чистовой.
  3. Обдирочный инструмент нужен для черновых работ.
  4. Желобчатый резак служит для вытачивания фасонных поверхностей и выборок, например, на торцах заготовок.
  5. Плоская стамеска-шабер необходима для грубой обработки древесины.

Обдирочные резцы — рейеры имеют полукруглую (желобчатую) форму и используются для черновой обработки деревянных элементов. Ширина лезвия 4-30 мм, длина плотна до 30 см.

Точатся рейеры с выпуклой части полотна в полуовал. Угол скашивания лезвия составляет 25-30 градусов. Помимо черновых операций, такие резцы применяются для вытачивания вогнутых форм, а также выбирания внутренних полостей в ходе лобового точения.

После обработки элемента полукруглым резцом поверхность его остается шероховатой.

Резаки–мейсели.

Для выравнивания заготовки и удаления шероховатостей используются отделочные ножи-косяки (мейсели). Затачиваются они под углом в 20-25 градусов с обеих сторон. Угол среза у рабочей части составляет 70 -75°, в ширину она равна 5-50 мм.

Угловая заточка лезвия позволяет работать его серединой, когда нужно точить прямые либо выпуклые плоскости. Применяя острый угол, мейселем осуществляют чистовую обработку профильных поверхностей, подрезают торцы заготовки. Используя угол тупой, точат элементы и создают закругления.

Стамеска-скребок, имеющая прямое лезвие и одну фаску, помогает точить углубления, обладающие прямыми углами. Подобный инструмент используется для лобового точения, для создания шипов круглой формы либо подравнивания цилиндрических заготовок.

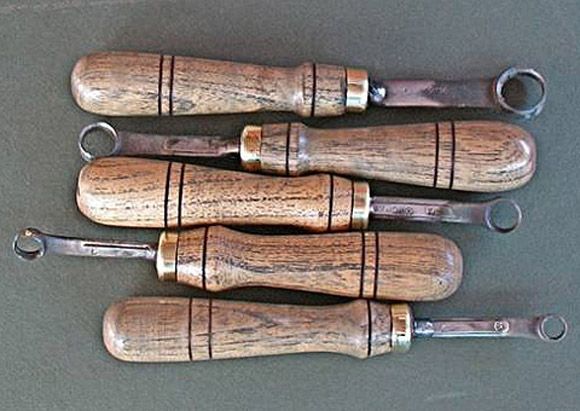

Фасонная стамеска для резьбы по дереву в виде крючка, кольца используется для вырезания выемок, внутренних полостей, точения внешних сечений нужного профиля.

Вывод

Стамески, предназначенные для обработки дерева, очень разнообразны по форме, размерам, материалам изготовления. Сфера их применения многообразна и охватывает многие области плотничного и столярного дела (см.также статью «Шлифмашинка по дереву – ленточные, плоскошлифовальные, эксцентриковые, углошлифовальные модели»).

Видео в этой статье продолжит вас информировать по ее теме.

Какие существуют типы токарных резцов по дереву?



Существует множество различных типов токарных резцов по дереву. Несмотря на то, что их часто называют «зубилами», существует несколько различных подгрупп:

GOWGES

Долоты

Инструменты размножения

Скрасеры

ниже. наиболее часто используемые инструменты.



Долото

Долото для черновой обработки

Долото для черновой обработки имеет широкое рифленое лезвие, используемое для первоначального закругления квадратного деревянного шпинделя и удаления большей части лишнего материала. Черновые выемки предназначены для быстрого удаления древесины со шпинделей и ни в коем случае не должны использоваться для чаш.

Широкая U-образная режущая кромка долота позволяет очень быстро удалять большие объемы древесины. Скос его режущей кромки обычно отшлифован до 40–45 градусов.
