Токарные станки тв: ТВ-4 (ТВ4) Станок токарно-винторезный школьный. Схемы, описание, характеристики
Школьные станки ТВ и их аналоги
Вообще, «школьные» станки имеют свои названия. Обычно это какие-то из серии ТВ (ТВ-3, ТВ-4, ТВ-6, ТВ-7, ТВ-9, ТВ-11) — станки средних размеров.
На фото токарно-винторезный учебный станок ТВ-9у

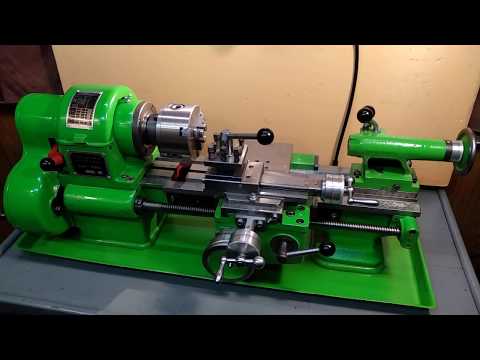

Правда, самый маленький станок из этой серии: ТВ-16 (на фото), имеет размеры вполне настольные, в школах мне он не попадался, хотя говорят, было и такое.
На сравнительном рисунке показаны вверху: ТВ-16, внизу: MN-80.
Чешский TOS MN-80
Со станком ТВ-16 сопоставим по возможностям, габаритам и массе станок TOS MN-80, Чехословацкого производства, который так же встречается достаточно часто. Чешский TOS немного ниже в высоту, чем ТВ-16, и имеет более гармоничные размеры отдельных частей.
На фото чешский TOS MN-80
Оба этих станка — хороший выбор и для гаража, и, возможно, даже для домашней мастерской. По размерам станки также сопоставимы и с Универсалом-3 и более длинным Универсалом-В, но и ТВ-16, и MN-80 — будут классом повыше, это уже настоящие промышленные станочки, хоть и небольшого размера.
Если же их сравнить между собой, то MN-80 для более тонкой и точной работы, особенно хорош при использовании цанг вместо патрона. Шпиндель этого станка имеет подшипники скольжения, дающие более высокую точность, но требующие более деликатного обращения, и поэтому патрон на него ставится не более 80 мм диаметром. А у станка ТВ-16 шпиндель на подшипниках качения, которые нормально работают с более тяжёлым 100 мм патроном.
Надо сказать, что станок TOS MN-80 — это очень достойный представитель среди небольших станочков. Если он вам случайно встретится в более-менее хорошем состоянии, обязательно задумайтесь над возможностью его покупки. При желании станок можно поставить в квартире на лоджии, либо на даче или в гараже.
Токарно-винторезный MN-80 — известен и любим в разных странах, и является по-настоящему высококлассным оборудованием.
Чехи также выпускали маленький токарный TOS MN-65 – см. фото, в размере часовых станков, но про него мне мало что известно.
МК-3002
Ещё один очень интересный станок, классом повыше Универсалов, по размерам близкий к учебным станкам ТВ и всё-таки ещё применимый для домашнего использования, это универсальный станочек «МК-3002» известного производителя — завода «Красный пролетарий».
На фото МК-3002 показан в токарном положении.
А для фрезеровки шпиндельная бабка станка МК-3002 поднимается вертикально на поворотной стойке. В токарном положении поворотная стойка уложена горизонтально между направляющими станины. Станок хороший, но встречается редко, и найти его трудно.
Источник: Е. Васильев «Маленькие станки»
Токарные станки ТВ бу в России
- Главная
- Продажа
- Токарно-винторезные станки
- Токарные станки ТВ бу
Вы можете очень быстро сравнить цены токарных станков ТВ бу и подобрать оптимальные варианты из более чем 79815 предложений
Реклама Токарный станок с ЧПУ ТВ-101 Станок токарно-винторезный ТВ-101 с ЧПУ KT-GSK 928 предназначен для профессиональной подготовки операторов, наладчиков ЧПУ и инженерных кадров технических университетов. Станок состоит из отдельных… Подробное описание и цена >>> Реклама Токарный станок с ЧПУ по металлу CKE 6150Z/1500 ЧПУ Fanuc, Dст=500мм, РМЦ=1500мм, 6 поз. рев. гол. Подробное описание и цена >>> Реклама Токарный станок с ЧПУ CAK16 Диаметр обработки над станиной 160 мм, РМЦ 260 Подробное описание и цена >>>
Токарный станок ТВ-4 и токарный 1а616
Состояние: Б/У
Куплю токарные станки ТВ-4 и станок 1а616 интересуют комплектные станки с хорошей станиной. Так же рассмотрю токарные станки под востановление. Заинтересован в приобретении Плита поверочная…
02.09.2016 Новосибирск (Россия)
Токарный станок ТВ 95
Состояние: Б/У Год выпуска: 1964 Производитель: ИЖ (Россия)
Токарный станок ТВ 95, ИЖевский высокоточный, 1964 год выпуска.Токарный станок ТВ 95, ИЖевский высокоточный, 1964 год выпуска, схема на 220 Вольт. Состояние рабочее, всё исправное. Приспособления:…
07.09.2016 Воронеж (Россия)
90 000
Токарный станок ТВ 4
Состояние: Новый Производитель: Россия (Россия)
В наличии
Токарный станок ТВ 4Полный комплект готов к работе Отправка тк
13. 01.2020 Волгоград (Россия)
285 000
токарный станок ТВ-6
Состояние: Б/У Год выпуска: 1976
Продается (продаю, продам, продажа) б/у токарный станок ТВ-6 (аналог токарно-винторезный, ТВ-4, школьный) Наибольший диаметр устанавливаемый над суппортом, мм: 80; Наибольший диаметр…
17.11.2022 Таганрог (Россия)
токарный станок тв 16
Состояние: Новый Производитель: СССР (Россия)
В наличии
Продам токарный станок тв 16-класс точности – ТУ ТВ-16-0001;наибольшие диаметры заготовки над станиной 160 мм над суппортом 99мм;максимальная длина заготовки в центрах (РМЦ) – 250мм наибольшая…
05.08.2022 Москва (Россия)
30 000
Токарный станок ТВ 320
Состояние: Б/У Год выпуска: 1968
Продам комплектный токарный станок ТВ 320 1968 г. в.. Станок в отличном состоянии, все подачи работают, цетрсмазка тоже, помпа СОЖ перебрана. Полный набор шестерён для нарезания резьб. В подарок еще…
18.10.2022 Клин (Россия)
230 000
Токарный станок ТВ 200
Состояние: Б/У Год выпуска: 1957 Производитель: Россия
Токарный станок по дереву ТВ 200 М, 1957 года.Станок модели ТВ 200 имеет станину с двумя тумбами. Левая бабка станка называется передней бабкой. В передней бабке смонтирован шпиндель станка….
14.10.2020 Орел (Россия)
170 000
Токарный станок тв 6, твш 3
Состояние: Б/У Год выпуска: 1985 Производитель: Ростов (Россия)
Токарный станок по металлу тв 6, твш 3.
10.05.2019 Мичуринск (Россия)
55 000
Токарный станок ТВ-6
Состояние: Б/У Год выпуска: 1980 Производитель: Россия
Продам токарный станок в идеальнейшем техническом состоянии. Станок работает от сети 220в (от обычной розетки) потребляя электроэнергии при этом не больше электрочайника. Станок полностью обслужен….
19.11.2022 Санкт-Петербург (Россия)
28 000
Токарный станок тв-4
Состояние: Новый
В наличии
Токарный станок идеальное состояние полном комплектации
14.09.2022 Москва (Россия)
50 000
Токарный станок тв-320
Состояние: Новый
В наличии
Токарный станок идеальное состояние полном комплектации не разу не был в работе возможно отправка
14. 09.2022 Москва (Россия)
80 000
Предлагаю токарный станок ТВ-4
Состояние: Б/У Год выпуска: 2012
Технические характеристики:Станки модели тв-4 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического…
16.11.2022 Таганрог (Россия)
Токарный станок тв-7
Состояние: Новый Производитель:
В наличии
Здравствуйте Добрый день предлагаем Вашему вниманию станок токарный тв-7 в полном комплекте с консервацией один ящик инструментов в подарок звонитеч
11.11.2022 Санкт-Петербург (Россия)
42 000
Токарный станок тв-16
Состояние: Новый Производитель: СССР (Россия)
В наличии
Здравствуйте Доброго времени суток предлагаю Вашему вниманию станочек токарный тв-16 в полном комплекте с консервацией подарок ящик инструментов звоните возможно отправка
11. 11.2022 Краснодар (Россия)
35 000
Токарный станок ТВ-4,ТВ-6
Состояние: Б/У
Куали тв 4 или тв 6 в рабочем состоянии
15.07.2018 Москва (Россия)
Токарный станок — ТВ-7М
Состояние: Б/У Год выпуска: 1970 Производитель: Россия
Состояние идиальное.Польский высокоточный патрон 125мм.Обсалютно никаких вложений не требует, подключили и работаете, работает от 220 но можно без проблем и на 380. Станина ровная, люфтов нету ,…
19.11.2022 Ростов-на-Дону (Россия)
40 000
токарный станок тв 4
Состояние: Б/У Год выпуска: 1968 Производитель: Россия
Пишите на вацап если тут не отвечаю продольные -шлифованыпоперечные и малая продольная-без выработкипродольная точность -0,01/100ммпоперечная точность -0,01/100ммвсе сопрягающиеся плоскости.
14.09.2022 Москва (Россия)
37 000
настольный токарный станок тв-16 в крупном городе или
Состояние: Б/У Год выпуска: 1974
куплю оперативно, то есть без промедления. оплата в день осмотра. цена договорная. желательно в крупном городе ( областном центре ). рассмотрю все предложения. без выходных. на смс не реагирую….
14.11.2022 Москва (Россия)
Токарный станок ТВ-6М
Состояние: Б/У Год выпуска: 1980 Производитель: Россия
В идеальном состоянии, можно сказать новом. Обсалютно никаких вложений не требует, подключили и работаете, работает от 220 но можно без проблем и на 380. Станина ровная, люфтов нету , все работает…
19. 11.2022 Москва (Россия)
30 000
Популярные категории
Да кстати, на портале ProСтанки выбор предложений по токарным станкам ТВ бу почти как на Авито и TIU
Видео токарных станков ТВ бу
Токарный станок ТВ-320, ТВ320, ТВ 320 производства СССР. Шильдик, Шильдик Табличка, Таблица резьб
Таблички для станка ТВ320, шильдики, таблички алюминиевые
Изготовитель Уфимский моторостроительный завод.
Технические характеристики изделия (станок ТВ-320 плиты, токарный станок ТВ 320 шильдики ):
Материал – алюминий 0,5мм.
Состояние – новый.
Печать – термотрансфер.
Производитель: Украина, компания «ШилдСервис».
Продукт прочный и устойчивый к маслам и растворителям, рассчитан на длительное использование.
Оплатить можно:
– Прямой банковский перевод
Оплата по счету. Счет будет отправлен на электронную почту, указанную при оформлении заказа.
-Банковский перевод Western Union (комиссия за транзакцию должна быть ниже по сравнению с прямым банковским переводом)
Информация о производителе токарно-винторезного станка ТВ-320
Станок токарно-винторезный универсальный ТВ-320 выпускался на Уфимском моторостроительном заводе, позднее Уфимское моторостроительное производственное объединение УМПО с 1956 по 1970 год. токарно-винторезный станок – 1У61 и 1У61М, который выпускался до 2005 года. Всего было выпущено более 40 тысяч станков.
Станок токарно-винторезный универсальный ТВ-320, ТВ-320П. Цель и область применения.
Станок токарно-винторезный универсальный моделей ТВ320, ТВ320П предназначен для выполнения широкого спектра токарных операций, в том числе для нарезания метрической резьбы.
Токарно-винторезный станок модели ТВ-320 является высокоскоростным специализированным станком, специально предназначенным для работы в инструментальном и приборостроительном производстве.
Машина может успешно использоваться и для выполнения работ оперативного характера.
Станок предназначен для токарной обработки деталей резцами, прикрепленными как к переднему, так и к заднему резцедержателю. Задний резцедержатель крепится к суппорту по мере необходимости. Токарная обработка конуса выполняется боковым смещением центра задней бабки.
В отличие от существующих типов токарных станков данная модель позволяет максимально использовать технологические возможности токарного станка при обработке деталей скоростным точением и методом совмещения операций (Ильин С. С. и Ильин К. С. «Наш способ совмещения операций при токарные детали», Оборонгиз, 1955).
Технические характеристики токарно-винторезного станка ТВ-320
Наибольший диаметр заготовки Дискового типа, обрабатываемой над станиной – Ø 320, мм
Наибольший диаметр заготовки типа Вал, обрабатываемой над салазками – Ø 170 мм
Высота центра над станиной – 155 мм
Расстояние между центрами – 500 мм
Мощность электродвигателя – 2,8 кВт
Полная масса станка – 900 кг
Шпиндель токарно-винторезного станка ТВ-320
Резьбовой конец шпинделя – М52х5
Внутренний конус инструмента – Морзе 4
Отверстие шпинделя – Ø 26 мм
Пределы оборотов шпинделя в минуту – (18 шагов) 36. .2000 об/мин
Подачи и резьбы токарно-винторезного станка ТВ-320
Пределы подач продольных поддержка: – (16 ступеней) 0,03..0,49мм/об
Пределы подачи поперечных суппортов: – (16 шагов) 0,012..0,18 мм/об
Пределы шагов нарезаемых метрических резьб – (19 ниток) 0,25..5 мм
Пределы шагов нарезаемых резьб дюйм – нет
Пределы шага нарезки резьб модульные – нет
