Токарный станок из дрели по дереву своими руками

Собрать токарный станок по дереву из дрели своими руками довольно просто. Схем сборки может быть много — все зависит от того, что у вас есть под руками. Наиболее легкий вариант — это смастерить его из деревянных досок и брусков. Доступ к пиломатериалам есть у всех. Даже если их придется купить, то цена будет невысокая, особенно в сравнении с заводским экземпляром.

Но все же рекомендую обратить внимание на станки фабричного производства. Возможно, вы просто не в курсе, сколько сейчас стоят токарные станки заводского исполнения. Специально для вас приведу ссылку, где их можно посмотреть в большом количестве. Вот ссылка. Возможно вы увидите, что цена нового агрегата вас устраивает, и тогда не надо ничего изобретать.

Если же вы все-таки хотите сделать токарный станок самостоятельно, то продолжайте чтение.

Собственно, предлагаемый вариант показан на заглавной картинке. Приведем его в большем масштабе.

Итак, чтобы разобраться, как его самому смастерить, надо понять, из каких частей он состоит, чтобы в отдельности их изготовить, а потом уже все соединить.

Части следующие:

станина
левая бабка
правая бабка
подручник

Станина

Это такая часть, на которой располагаются остальные элементы. Ее можно выполнить из доски, толщиной 50 мм. Длину и ширину определяете в зависимости от размера заготовок, которые вы желаете обрабатывать. К ней можно снизу прикрепить длинные ножки, чтобы она могла самостоятельно стоять на полу.

А если нужно использовать станок на верстаке, то ножки ставятся короткие. Совсем без ножек не получится, так как внизу будет требоваться крутить гайки, которые фиксируют правую бабку и подручник, для перемещения и фиксации которых необходимо пропилить три продольных прорези.

Левая бабка

На ней будет располагаться дрель. Изготовить эту части станка можно тоже из пятидесятой доски. Ее высота, опять же, определяется, исходя из размеров обрабатываемых заготовок. А ширина и длина должны обеспечивать уверенное расположение дрели. К станине она крепится в крайнее левое положение с помощью уголков.

Фиксировать дрель можно струбцинами. Благодаря этому, ее всегда можно будет быстро снять, чтобы использовать по прямому назначению. В качестве упора для заготовки, в патрон можно зажать обычное перовое сверло. Центральное его острие будет надежно центрировать заготовку, а боковые зубья заставят ее вращаться.

Правая бабка

Ее изготавливают из бруса. На ней нужно будет расположить металлический упор, который будет поджимать заготовку справа. Самый простой вариант — это взять длинный болт с резьбой на 10 или 12 мм и выточить его с одной стороны под конус. Болт необходимо будет закрутить в гайку, которая крепится на правой бабке, например, с помощью скобы. Главное в итоге, чтобы заточенное острие болта было соосно патрону.

Чтобы можно было перемещать этот элемент вдоль станины, в ней необходимо пропилить лобзиком две продольные прорези, а в брусе отверстия под болты. Расстояния между прорезями и отверстиями делаются одинаковыми. Далее продеваются болты и на них снизу прикручиваются гайки. В таком виде можно всегда подвинуть и зафиксировать бабку в нужном положении.

Подручник

Он располагается посередине изделия и служит упором для резца, который оператор держит в руках. Для большей универсальности станка необходимо обеспечить его перемещение как вдоль станины, так и поперек. Для этого нужно смонтировать подручник как на рисунке, а на станине следует выпилить лобзиком одно продольное отверстие. Для уверенного упора резца сверху со стороны заготовки к подручнику прикручивается металлическая планка.

Собрав все воедино, мы получим нормально функционирующий токарный станок по дереву, который сможет обрабатывать заготовки разных размеров. А если дрель понадобится для своей основной работы, то ее всегда можно быстро снять.

На этом всё. Читайте и другие материалы на этом сайте, если хотите лучше разбираться в инструменте. До новых встреч!

Станок токарный по дереву своими руками: фото и инструкция по изготовлению

18 Декабря, 2019
Разное
Валерий Лысенко

Откажется ли столяр от владения токарным станком? Вряд ли. Что же делать, если покупать дорого, а ждать в подарок бесполезно? Надо закатывать рукава и собирать токарный станок по дереву своими руками, тем более что это не слишком сложно. Состоит он всего из нескольких элементов: станины, передней неподвижной бабки, задней подвижной бабки и подручника (упора для резца). В качестве привода используется электродвигатель от стиральной машины. Исходя из этого, можно сделать вывод, что изготовление токарного станка по дереву своими руками не станет невыполнимой задачей.

Классификация

Разделение оборудования, собранного домашними умельцами, на типы или классы будет условным, поскольку при изготовлении мастера руководствуются не требованиями ГОСТа, а своими намерениями и возможностями. Для создания токарного станка по дереву своими руками чертежи обычно составляют самостоятельно, исходя из имеющихся в наличии основных элементов, таких как передняя и задняя бабки, вал привода и прочее, но можно использовать и готовые чертежи.

При конструировании передней бабки надо учитывать такой нюанс: электродвигатель обычно рассчитан на работу со шкивами и ременной передачей. Если же он используется как прямой привод, возникает усилие, направленное вдоль вала, в результате подшипники быстро выйдут из строя.

Итак, приступим:

Мини-станок. Чаще всего применяется при изготовлении сувениров, ручек для шкафа или вешалок. В изготовлении очень прост, не требует дорогостоящих комплектующих.
Станок средних размеров, настольный, с электроприводом. Позволяет выточить ножки для табурета или стола.
Такой же станок, но с ножным приводом и со станиной. Этот агрегат относится, скорее, к разряду раритетов, тем не менее рассмотрим и его конструкцию.
Следующий токарный агрегат можно назвать стационарным, с основательной станиной, на него устанавливают разное дополнительное оборудование.

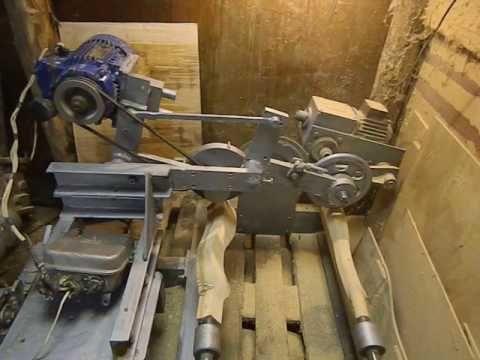

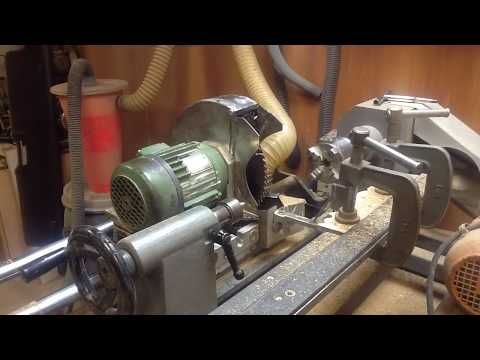

Станок токарный с копировальным устройством.

Конечно, к настольному агрегату вполне допустимо приспособить фрезер, а на стационарном можно точить мелкие вещицы. Вышеуказанный список не категоричен, сфера деятельности мастера подскажет, что именно ему изготавливать.

Из чего сделать токарный станок по дереву своими руками

Выбор материала для столь важного дела достаточно широк — от ДСП или фанеры до швеллера или стального листа. Конечно, указанные древесные материалы годятся разве что для мини-станка, более серьезные изделия потребуют применения массива из твердых пород дерева.

При изготовлении токарного станка из металла в ход идут самые различные изделия. Применяются трубы круглого и прямоугольного сечения, угол катаный, швеллер, двутавр, стальной лист и прочее.

В самодельных конструкциях успешно используются также такие материалы, как текстолит, гетинакс, винипласт, фторопласт, бронза, латунь.

Не обойтись, естественно, без покупки отдельных готовых компонентов. Это будут подшипники и различный крепеж — саморезы по дереву и по металлу, болты, гайки, шайбы и шпильки.

Хорошую помощь в изготовлении токарного станка по дереву своими руками окажут детали от сломанных или сгоревших электроинструментов, в частности дрели.

Общие рекомендации

Одной из самых главных частей токарного агрегата является станина. Это основа для монтажа всех элементов, поэтому к ее прочности предъявляются особые требования.

Основание настольного станка может быть деревянным, из твердых пород дерева, или металлическим. В нем надо предусмотреть паз или прорезь для подручника и задней бабки, так как они передвижные. Передняя бабка закреплена неподвижно, за ней должно быть место крепления электродвигателя. Кнопки включения обычно располагаются там, где удобно пользователю.

Для изготовления задней бабки подойдет часть редуктора с патроном от сгоревшей электродрели, она легко крепится к основанию из дерева или металла, только поджимать заготовку придется вручную. Чтобы упростить этот процесс, на бабку вместо редуктора от дрели устанавливают поджимной винт.

Самое важное при сборке — совместить центры передней и задней бабок, иначе выточенная деталь получится не цилиндрической, а конусной формы. Итак, делаем токарный станок по дереву своими руками.

Инструмент, применяемый в работе

Как сделать самому токарный станок по дереву? Начать надо с более простого, то есть деревянного, изделия. Инструменты для его изготовления применяются обычные столярные — ножовка, пила циркулярная, фрезерный станок, шуруповерт. Собранную конструкцию необходимо будет отшлифовать, поэтому надо иметь в наличии шлифовальную машину. Такие инструменты, как молоток, отвертки и измерительные средства, даже не стоит специально упоминать, они должны быть у любого мастера.

Работы с металлом предполагают использование болгарки, сварочного аппарата, возможно, заклепочного пистолета. Также стоит иметь в наличии инструменты для нарезания наружных и внутренних резьб диаметром 6, 8, 10 мм.

Во всех случаях необходимо применять средства защиты — очки, перчатки, защитную маску (при проведении сварочных работ).

Миниатюрный станок

Начинать создание своими руками мини-токарного станка по дереву надо с поиска электродвигателя для привода. Поскольку размеры собираемого устройства предполагаются небольшие, то и мотор подойдет маленький. Как один из вариантов это может быть привод стеклоочистителей от автомобиля «Москвич» и далее по нарастающей — мотор от бобинного магнитофона, от стиральной машины, точильный станок в сборе, электродрель. В каждом конкретном случае надо будет выточить либо шкивы, либо насадку на вал, если привод прямой.

Размер станка может быть приблизительно от 30 до 80 см. Он представляет собой простейшую конструкцию для изготовления мелких вещей, много о нем говорить не стоит.

Настольный токарный

Самый, пожалуй, универсальный и востребованный станок. С его помощью можно сделать как самые мелкие детали, так и ножки к столу или табурету. Изготовление балясин для лестницы, может, будет и не под силу данному агрегату, впрочем, это зависит от размера заготовок.

Этот самодельный токарный станок по дереву может быть собран своими руками как из металла, так и с применением древесных материалов твердых пород. Такие элементы, как передняя и задняя бабки, лучше использовать заводского изготовления от старого станка. В качестве привода рекомендуется двигатель мощностью от 200 Вт, подойдет от старой стиральной машины.

Мотор от машины-автомата применить также можно, но надо учитывать, что обороты у него слишком высокие (12000 об/мин), а для токарных работ достаточно 600 об/мин. Нетрудно подсчитать, что шкив двигателя должен быть в 20 раз меньше шкива вала станка. Часто в таких случаях применяют промежуточный вал, но это сделает станок более сложным и дорогим в изготовлении. Или же придется использовать электронный блок регулировки оборотов, имеющийся в продаже, но при этом теряется мощность.

Конструкция токарного станка хорошо видна на рисунке, поскольку размеры могут быть произвольными, то чертеж приводить нет смысла. А вообще, сделанный своими руками токарный станок по дереву может иметь самую различную конфигурацию.

Музейный экспонат — станок с ножным приводом

Вначале немного об истории возникновения токарных приспособлений. С тех пор как люди стали обрабатывать природные материалы, возникла необходимость придания им цилиндрической формы. Видимо, тогда и было изобретено устройство, ставшее предком всем хорошо известного токарного станка. Работать на нем можно было только вдвоем — один человек крутил заготовку при помощи намотанной веревки, другой ее обрабатывал. Причем заметьте, вращение происходило то в одну, то в другую сторону, соответственно, работать можно было только при правильном направлении.

Но время шло, прогресс не стоял на месте, и в какой-то период времени был придуман токарный станок с ножным приводом. В нем использовалось непрерывное вращение, работать мог один человек. Дальнейшее совершенствование в течение 18-го века придало станку примерно такой вид, как сейчас.

Несмотря на прогресс, можно попробовать сделать своими руками ножной токарный станок по дереву. Может, практической пользы от этого и немного, скорее, это будет экскурс в историю, а для подрастающего поколения хорошая возможность построить машину своими руками и изучить ее работу.

Основой данного агрегата является прочная станина, маховик и приводящий его в движение коленчатый вал по аналогии с ножной швейной машиной. Маховик должен быть тяжелым и максимально отцентрованным, педаль привода — как можно шире. Верхняя часть станка ничем не отличается от обычного токарного — та же передняя бабка, подручник и задняя бабка, вал приводится в движение посредством ремня.

Токарно-фрезерный станок

Важным и полезным дополнением к токарному оборудованию является фрезерное приспособление. С помощью такого комплекта можно изготовить вещи, недоступные каждому станку по отдельности. Примером могут служить балясины для лестницы, имеющие продольные выборки.

Фрезерную машину можно установить как на стационарный токарный станок, так и на настольный и даже на ножной. Как сделать самому токарный станок по дереву с функцией фрезерования, если фрезера нет в наличии? Ответ прост: использовать в этом качестве электродрель. Конечно, у нее скорость вращения недостаточна для качественной обработки, но для черновой будет в самый раз. Причем можно использовать как фрезы, так и сверла. Сделанный своими руками токарно-фрезерный станок по дереву серьезно расширит возможности домашнего мастера.

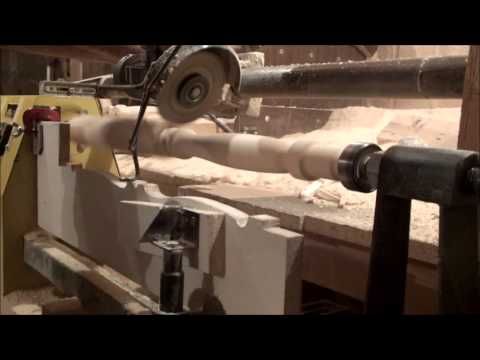

Копир для токарного агрегата

Мастеру, изготавливающему какое-то количество одинаковых деталей, просто необходимо иметь копировальное устройство для токарного станка. Такое приспособление, несмотря на некоторую сложность изготовления, значительно облегчит работу токарю.

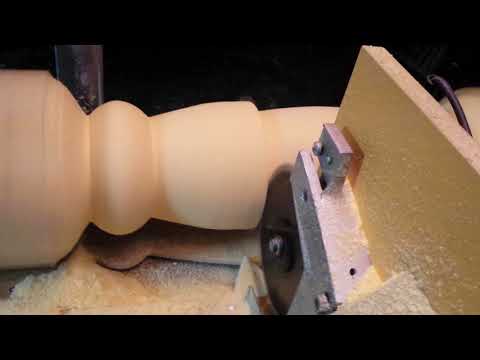

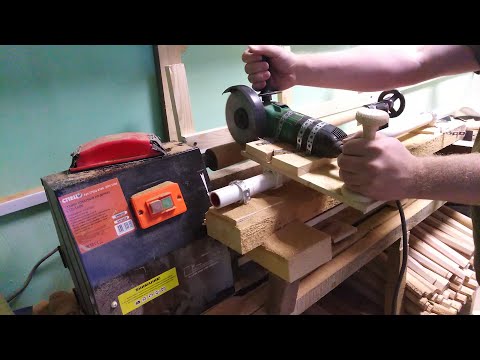

Как сделать своими руками токарно-копировальный станок по дереву? И что это такое — копир? Это устройство, которое позволяет изготовить точную копию какого-либо изделия из дерева, выполненного не токарным способом. Оно закрепляется на станке перед заготовкой или над ней. Принцип действия достаточно прост: в верхней или нижней части станины (это зависит от устройства копира) неподвижно закрепляется изделие (или трафарет), которое необходимо повторить. Далее посредством обкатного ролика рисунок контура передается на резец, который жестко связан с роликом. Учесть необходимо следующее: выпуклость на трафарете даст углубление на детали и, соответственно, наоборот.

Применение копировального устройства дает неоспоримое преимущество при изготовлении таких вещей, как ножки столов или балясины для лестниц. Все изделия получаются одинаковыми, чего невозможно достичь ручной обработкой даже при самом хорошем глазомере.

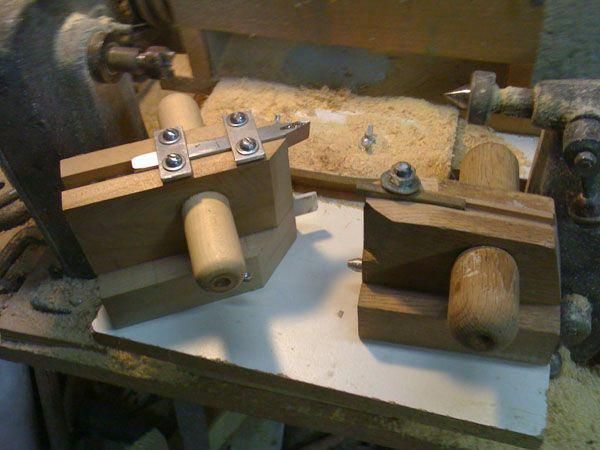

Инструмент токаря

Несмотря на кажущуюся простоту процесса обработки древесины, токарных приспособлений существует немало. Резец состоит из рабочей части, она металлическая, и рукоятки, чаще всего деревянной.

Существуют два основных типа резцов:

Рейер — для черновой обработки. Это резец, имеющий полукруглую режущую часть, с его помощью заготовке придается приблизительная форма.
Мейсель — для чистовой обработки. Лезвие этого резца прямое, срезанное под углом 45°. Предназначается для придания изделию завершенного вида и для отрезания.

Применяются еще несколько видов резцов, называемых фасонными:

стамеска — предназначена для выравнивания деталей цилиндрической формы;
крючок или кольцо — с их помощью выполняются полости в детали;
гребенка — справится с нанесением канавок или резьбы на заготовку.

У мастеров токарного дела есть традиция не покупать резцы, а изготавливать самостоятельно. Дело это не заключает в себе особой сложности, требования к материалу не слишком высокие.

Из отработавшего свое напильника получится отличный рейер или мейсель. Для этого на заточном станке режущей части придается соответствующая форма, затем затачивается на мелкозернистом наждачном круге и полируется. Прямой резец желательно точить на специальной оправке, имеющейся в продаже, или самодельной, для выдерживания угла заточки.

Крючок или кольцо можно изготовить из обоймы маленького подшипника, только для этого металл нужно отпустить. Каленые резцы опасно использовать, так как на них возможны сколы и трещины, отколовшаяся часть может отлететь и привести к травме.

Можно подвести итог: сделанный своими руками самодельный токарный станок по дереву должен быть укомплектован самостоятельно изготовленными резцами.

Вывод

Изготовление в домашних условиях различных приспособлений приносит не только практическую пользу и экономию. Привлечение к этому делу детей и подростков может частично восполнить недостаток технического образования, наблюдающийся в последнее время. Ведь нельзя же, согласитесь, учить только менеджеров, кто-то должен уметь крутить гайки.

Сделанный своими руками простейший токарный станок по дереву способен порадовать не только мастера, но и его домашних. Ведь изготовленные лично вещи никогда не будут похожи на магазинные, они отражают внутренний мир обитателей жилища.

Стоит задуматься о том, сколько сохранилось домашних вещей возрастом 100 и более лет, сделанных штучно? И сколько их осталось, изготовленных массово? Первых больше, потому что столяры, токари, резчики по дереву не просто выполняли план, а вкладывали душу в свое изделие.

НОВОСТИ МАТЕРИ-ЗЕМЛИ Обзор токарного станка по дереву – Новости Матери-Земли

По сравнению с другими инструментами в домашней мастерской, токарный станок по дереву уникален благодаря своему единственному назначению: он предназначен для быстрого и симметричного придания формы или резьбы путем вращения заготовки на приводном центре. Однако не думайте, что токарный станок слишком ограничен в функциях, чтобы быть полезным.

Выполнение даже умеренно сложного проекта без него было бы серьезной рутиной, а хорошо оснащенный станок достаточно гибок, чтобы справляться с широким спектром задач по токарной обработке, а также формованию, шлифованию и чистовой обработке.

Беглый взгляд на любой токарный станок по дереву покажет основные компоненты, общие для всех станков. Вероятно, наиболее важной является станина, которая определяет центральную мощность инструмента и устанавливает, насколько она будет точной. Этот фундамент поддерживает переднюю бабку, которая содержит механизм привода шпинделя, и заднюю бабку, которая фиксирует заготовку напротив ведомого шпинделя и регулируется в поперечном направлении в соответствии с длиной выполняемой работы. Подставка для инструмента, также прикрепленная к станине, поддерживает ручные стамески и долота, используемые при токарной обработке, и может перемещаться по направляющим станины лицом к работе в любой точке. Хотя некоторые токарные станки разработаны как настольные модели, большинство производителей предлагают подставки или подставки для шкафов, чтобы сделать свои машины отдельно стоящими.

(См. результаты опроса токарных станков по дереву в галерее изображений).

Токарный станок по дереву

Токарные станки рассчитаны по максимальному диаметру обрабатываемой детали. Этот размер, известный как качание, определяется высотой приводного шпинделя над станиной или радиусом качания. Величина центральной длины инструмента — или расстояние между центрами передней и задней бабки — ограничена длиной станины и обязательно должна быть короче на фут или более, поскольку передняя и задняя бабки занимают часть пространства станины.

Если ваша работа будет ограничиваться любительской токарной обработкой или простыми поделками, вам, вероятно, не понадобится ничего, кроме легкого настольного токарного станка среднего размера. Когда вы нацелитесь на более сложные проекты, такие как компоненты мебели, большие миски и точеные контейнеры, вы оцените функции и удобство более крупных стационарных машин, установленных на основании.

Как и в случае любой крупной покупки, есть ряд вещей, о которых следует знать, если вы совершаете серьезные покупки. Одна приятная особенность, предлагаемая примерно половиной производителей, — это возможность внешней токарной обработки, которая позволяет пользователю установить планшайбу на внешнем конце передней бабки, чтобы разместить заготовку большего диаметра, чем обычно помещается над станиной. Обычно это достигается путем удлинения приводного шпинделя через этот конец и обработки его левой резьбой. . . хотя некоторые фирмы экономят на этом дополнительном этапе обработки и стоимости отдельной лицевой панели, разрабатывая свои передние бабки так, чтобы они поворачивались или скользили к противоположному концу станины.

Кроме того, большинство токарных станков с чугунной станиной доступны с функцией зазора станины — выемкой, встроенной в станину под приводным шпинделем, которая позволяет обтачивать внутреннюю планшайбу детали большего диаметра, чем поместится над направляющими станины.

Поскольку различные этапы превращения заготовки из необработанного состояния в готовое изделие требуют определенных скоростей токарной обработки, практически все токарные станки оборудованы для работы с тремя или более скоростями вращения шпинделя. Как правило, они варьируются от 800 до 2500 оборотов в минуту, но более дорогие и универсальные машины охватывают более широкий диапазон. . . а некоторые предлагают варианты с переменной скоростью, которые позволяют изменять обороты во время работы машины. Важно знать, как настроена ваша потенциальная покупка, потому что, если вы склонны работать с более крупными заготовками, скорость вращения шпинделя станка должна быть значительно ниже. Еще одна полезная функция, включенная в некоторые модели, — это механизм индексации, обычно встроенный в переднюю бабку. Это не что иное, как замок, который позволяет фиксировать шпиндель в любом количестве равноотстоящих положений в течение полного оборота. Он не только обеспечивает удобный способ удержания шпинделя на месте при добавлении или удалении лицевых панелей и других аксессуаров, но и незаменим при фрезеровании канавок или сверлении отверстий, которые должны быть расположены симметрично.

Также обратите внимание на возможность сквозного сверления, если вы планируете токарную обработку оснований ламп или других полых деталей.

Чаще всего шпиндель задней бабки будет иметь центральное отверстие, позволяющее сверлить торец прямо на кнопке; по крайней мере, один производитель также включает отверстие передней бабки большего размера.

Наконец, не расстраивайтесь, если вы найдете токарный станок со всеми желаемыми функциями, но с ограниченной шириной центра. Некоторые машины могут быть оснащены дополнительными удлинителями станины, которые значительно увеличивают расстояние между центрами. (Токарный станок Conover уникален тем, что вы можете определить длину в соответствии с вашими потребностями; металлические компоненты поставляются, затем он собирается вокруг досок кровати из твердой древесины, предоставленных покупателем.)

Подробный обзор марок токарных станков по дереву

Токарный станок, как и любой другой инструмент в мастерской, хорош настолько, насколько хороши детали, из которых он состоит. Если к этой машине применима одна аксиома, то баланс имеет первостепенное значение. К сожалению, из-за сучков древесина редко бывает однородной по плотности, и заготовки, склеенные из разных пород дерева, будут явно дисбалансными.

В любом случае несоответствие создает большую нагрузку на переднюю бабку и приводной механизм, поэтому крайне важно, чтобы оба эти компонента были прочными и хорошо спроектированными.

Если вы ищете машину для тяжелых условий эксплуатации, ищите прочную чугунную раму передней бабки; если это тип, который поворачивается или перемещается для поворота наружу, убедитесь, что он надежно фиксируется на кровати в обоих положениях. Также проверьте шпиндельный вал и подшипники. . . 12-дюймовый токарный станок должен иметь ось диаметром не менее 1 дюйма и герметичные шариковые или роликовые подшипники, чтобы выдерживать значительные вращательные и радиальные нагрузки.

Только в несколько меньшей степени важна долговечность задней бабки. Хотя он содержит значительно меньше движущихся частей, он также должен прочно крепиться к станине и поддерживать прямую линию с ведомым центром, независимо от того, где он расположен на направляющих. Учитывайте также ход шпинделя задней бабки. Этот вал должен иметь ход не менее 2 дюймов не только для того, чтобы вы могли правильно закрепить работу, но и для облегчения использования патрона и сверла. Шпиндель также должен надежно фиксироваться в любом положении.

Столь же важное значение, как передняя и задняя бабки, имеет станина, на которую они опираются. Хотя некоторые конструкции трубчатых рельсов и балок коробчатого сечения довольно прочны, качественный чугун имеет преимущество в виде чистой массы. . . который поглощает удары и вибрации, повышает жесткость и рассчитан на века.

Ответить на вопрос, какая мощность вам нужна, можно только тогда, когда вы знаете объем работы, которую необходимо выполнить. Вполне естественно, что чем больше диаметр и масса ложи, тем больше потребность в лошадиных силах. Как правило, более легкие машины могут комфортно работать с двигателем, рассчитанным на постоянную мощность 1/2 л.с. Для более тяжелой машины обычно используется агрегат мощностью 3/4 лошадиных силы, хотя часто также устанавливаются двигатели мощностью 1 лошадиная сила и выше. (Важно убедиться, что приведенные цифры относятся к

непрерывный или номинальный , лошадиных сил; пиковые или развитые номинальные значения не отражают способность двигателя к длительному использованию.

)

Управление скоростью также связано с требованиями к мощности. При черновой обработке деталей большого диаметра вам может понадобиться скорость вращения всего 200 или 300 об/мин, но вам также потребуется крутящий момент на шпинделе. Обычная конструкция ступенчатого шкива хороша, потому что она предлагает простоту, а также необходимое «низкое» передаточное число. Для дополнительного удобства производители разработали бесступенчатую систему ременного привода с механическим управлением, которая позволяет изменять скорость движения при сохранении крутящего момента. . . но некоторые небольшие машины используют регуляторы переменного напряжения для управления скоростью, что снижает мощность двигателя, когда это необходимо больше всего, и, таким образом, жертвует функциональностью ради простоты эксплуатации.

Перед покупкой не забудьте изучить предложения производителя аксессуаров. Помимо цилиндрического приводного центра, планшайбы и стандартного упора для инструмента, большинство поставщиков предлагают полную линейку дополнительных приспособлений, которые значительно улучшают возможности инструмента. К ним относятся вращающийся центр на шарикоподшипниках для шпинделя задней бабки, кулачковый спиральный патрон, сверлильный патрон, центры промежности и чашек, упоры для внешних инструментов и лицевые панели большего размера. Имейте также в виду, что многие станки оснащены (или могут быть) шпинделями с конусом Морзе, которые обеспечивают надежное сцепление с центрами и удобную замену. И если вы заинтересованы в копировании деталей, ознакомьтесь с насадками для копировальных аппаратов, которые предлагают некоторые фирмы; их высокая начальная стоимость может быть оправдана, если вам нужно сделать несколько одинаковых деталей.

Наверное, само собой разумеется, что лучший способ выбрать машину — сначала опробовать ее. . . но даже если это невозможно, вы можете, по крайней мере, убедиться в его ценности как инвестиции, если вам гарантировано, что инструмент изготовлен известной фирмой и что всегда будут доступны запасные части и обслуживание. Понимая это, ваша покупка не может не заставить ваши предприятия мастерской «повернуться» к лучшему.

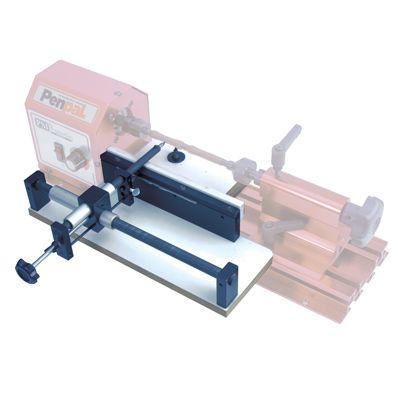

Как сделать копировальный аппарат для деревообрабатывающего станка — ullapoolwoodturningcentre

Копировальные машины для токарных станков стоят дорого и не предлагаются для многочисленных токарных станков по дереву. Копиры шаблонов используются для изготовления копий точеных шпинделей с первого. Вот как сделать свое владение.

Вам понадобится кусок алюминиевой трубки на 1/2 длины станины станка или немного длиннее, чтобы сделать копировальный аппарат для образцов станка. Вам также понадобится алюминиевый лист толщиной 1/8 дюйма, или вы можете купить несколько алюминиевых листов для печенья. Купите коробку из 10-40 болтов длиной 1 1/2″, а также барашковую гайку и шайбу на каждый болт. Инвестируйте во вторую коробку из 10-40 болтов длиной 1 дюйм со стопорными гайками с нейлоновой подкладкой для каждого болта. Вам также понадобятся (4) 3-дюймовых уголка с винтами. Остальные элементы копировального станка можно сделать из любого деревянного лома, который может быть разбросан по всему магазину. https://buildworks.es/within-time-and-budget/

Конструкция этого копировального аппарата включает в себя несколько щуповых «пальцев», подвешенных к задней части станка вместе с алюминиевой трубой. Эти пальцы модифицированы, чтобы соответствовать правильной глубине пропилов в вашем подлинном токарном шпинделе. Когда вы обнаружите новую заготовку шпинделя на токарном станке, все отрегулированные вами пальцы копировального станка будут лежать поверх заготовки. Когда вы наносите удары по заготовке, будьте готовы перестать рубить до тех пор, пока пальцы, относящиеся к этому срезу, не опустятся вниз и не пройдут через нижний.

Сделайте две вертикальные вспомогательные стойки примерно на 6 дюймов выше, чем основная часть самой большой заготовки шпинделя, которую вы можете перевернуть на этом токарном станке. Обратите внимание на наружный диаметр алюминиевой трубы и просверлите отверстие такого размера рядом с лучшим из каждой опорной стойки. Установите стойки, применяя уголки на столе токарного станка, сразу же включив токарный станок. Вставьте трубу через два отверстия, чтобы убедиться, что она подходит. Это поможет расположить алюминиевые пальцы вашего копировального устройства токарного станка так, чтобы они могли достигать шпинделя, который вы поворачиваете.

Сделайте связку очень длинных деревянных блоков 3/4″ x 1¼” x 6″. Просверлите зазор размером с трубу только в одном выводе каждого из них толщиной ¾”. Когда блоки лежат ровно, сведите к минимуму сквозные отверстия от отделки до зазора с помощью диска настольной пилы 1/8″. С блоками, стоящими на ребре, полностью просверлите каждый блок относительно зазора и закрытия блока. Используйте сверло диаметром немного больше диаметра вала болтов 10-40. Вставьте один болт 1 ½” 10-40 через зазор, который вы только что просверлили, и найдите барашковую гайку и шайбу на конце. Стратегия заключается в том, что деревянные блоки надвигаются на трубу, а болты и барашковые гайки удерживают их на месте, закрывая срез 1/8″, который вы спроектировали на настольной пиле.

Просверлите еще один зазор для болтов того же диаметра примерно в 1/2″ от другого конца блока, отцентрировав блок, лежащий плоско на столе сверлильного станка. Уменьшите еще один паз 1/8″, глубиной 1″ и отцентрируйте по размеру 1¼″ под нужным углом к зазору болта. Снимите один конец трубы с вертикальных вспомогательных стоек. Теперь вы можете установить блоки вдоль трубы перед заменой трубы в вертикальном вспомогательном элементе копировального аппарата для токарного станка.

Опустите алюминиевые пальцы из плоского инвентаря, используя диск 1/4″ на ленточной пиле. Пальцы должны быть длиннее на 6 дюймов и больше на 3/4 дюйма. Обе поверхности должны быть полностью закруглены (радиус 3/8 дюйма) на кромочной, ленточной или дисковой шлифовальной машине. Просверлите 10-40 отверстий под болты в одном выводе каждого пальца по центру на 1/2″ от упора. Отшлифуйте пальцы начисто, удалив замеченные следы и заусенцы.

Установите алюминиевые пальцы на края штакетников, закрепив их на месте с помощью болтов 1″ 10-40 и контргаек. Алюминиевые пальцы должны свободно перемещаться вверх и вниз.

Теперь поместите основной шпиндель на токарный станок.
