Токарный станок. Виды и устройство. Принцип работы и как выбрать

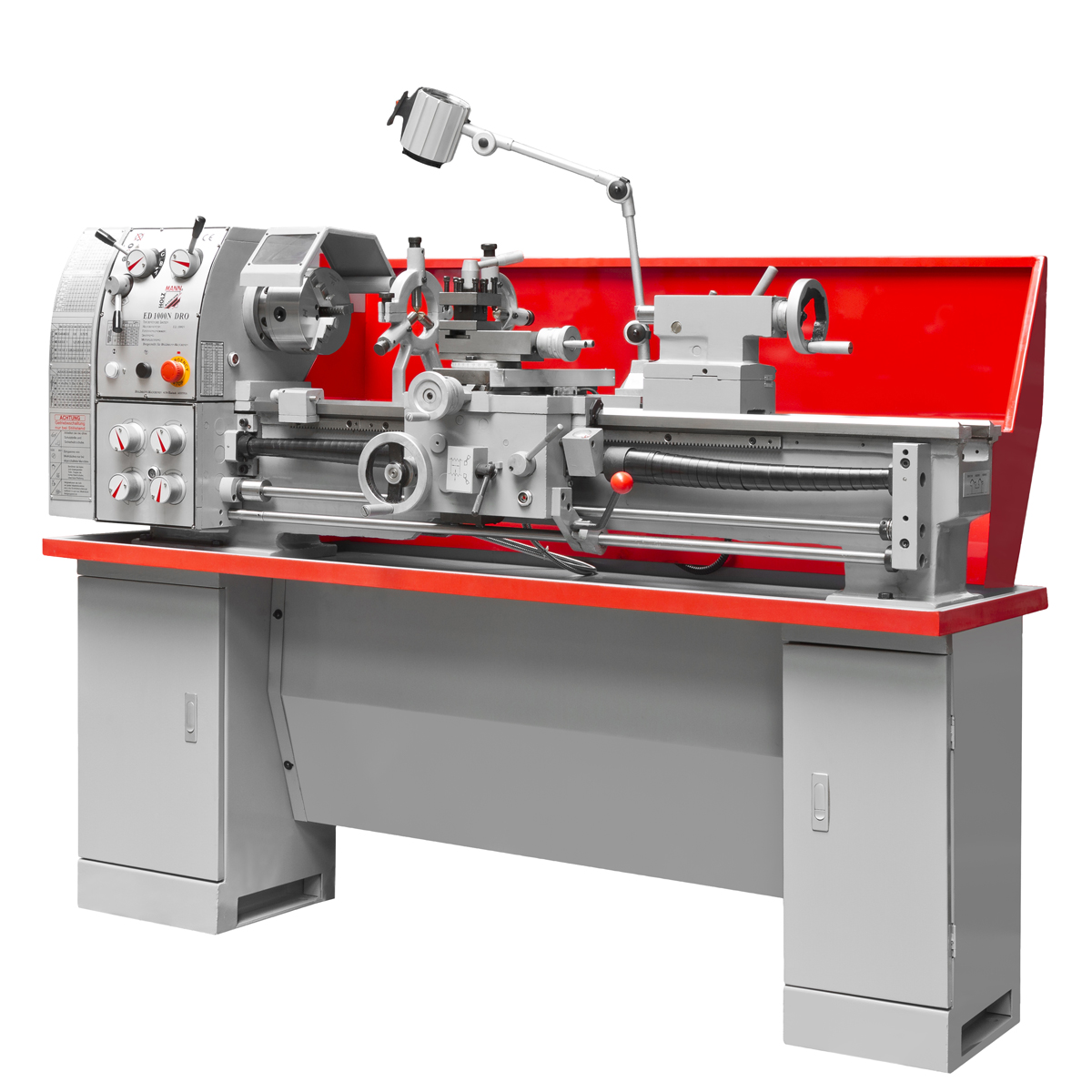

Токарный станок – станок, предназначенный для обработки заготовок из металла, дерева и прочих твердых материалов путем точения. За счет ряда регулировочных приспособлений обеспечивает высокую точность обработки.

С помощью токарного станка возможна обработка цилиндрических, фасонных и конических заготовок, что обусловлено спецификой его устройства.

С помощью станка выполняют:

Нарезание резьбы.
Зенкование.
Сверление.
Выравнивание торцов.
Обрезку.
Развертывание отверстий.
Стачивание диаметра и т.п.

Функциональность станков сильно ограничена размерами заготовок. В металлообработке применяется гораздо больше вариаций действий, поэтому токарный станок используется в сочетании с другим оборудованием как в профессиональной металлообработке.

Принцип действия

Станок для токарных работ является очень точным дорогостоящим оборудованием, нуждающимся в правильной регулировке. Сложность его устройства может существенно отличаться. Поэтому на отдельных устройствах можно сделать гораздо больше операций и с более высоким качеством.

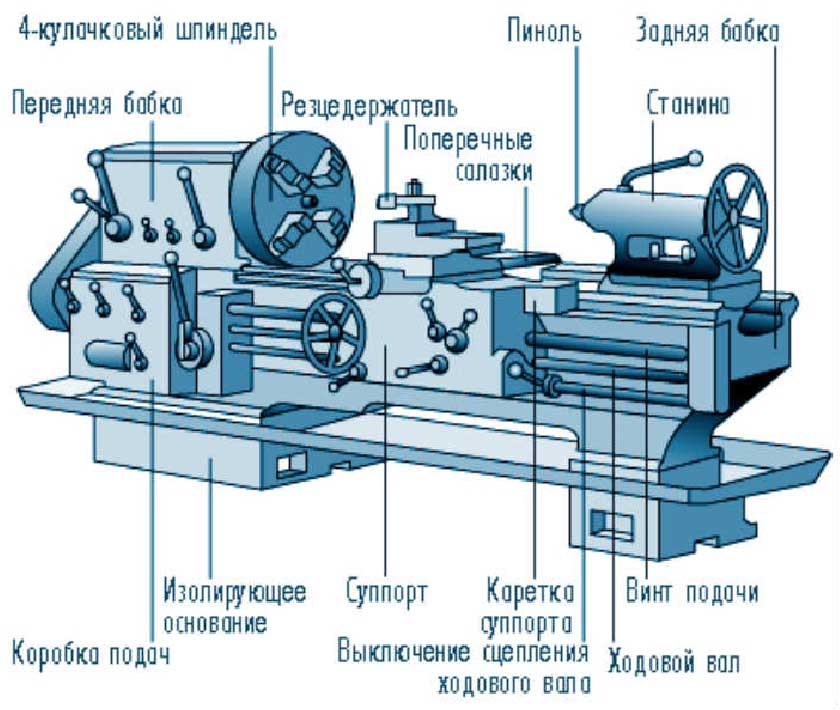

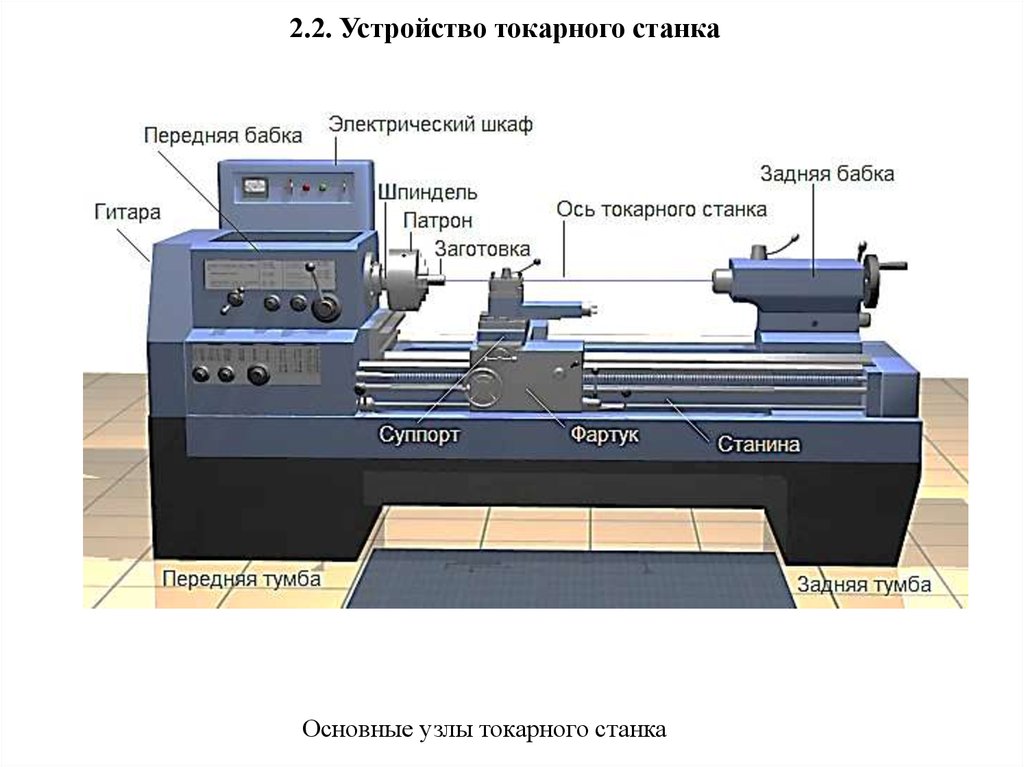

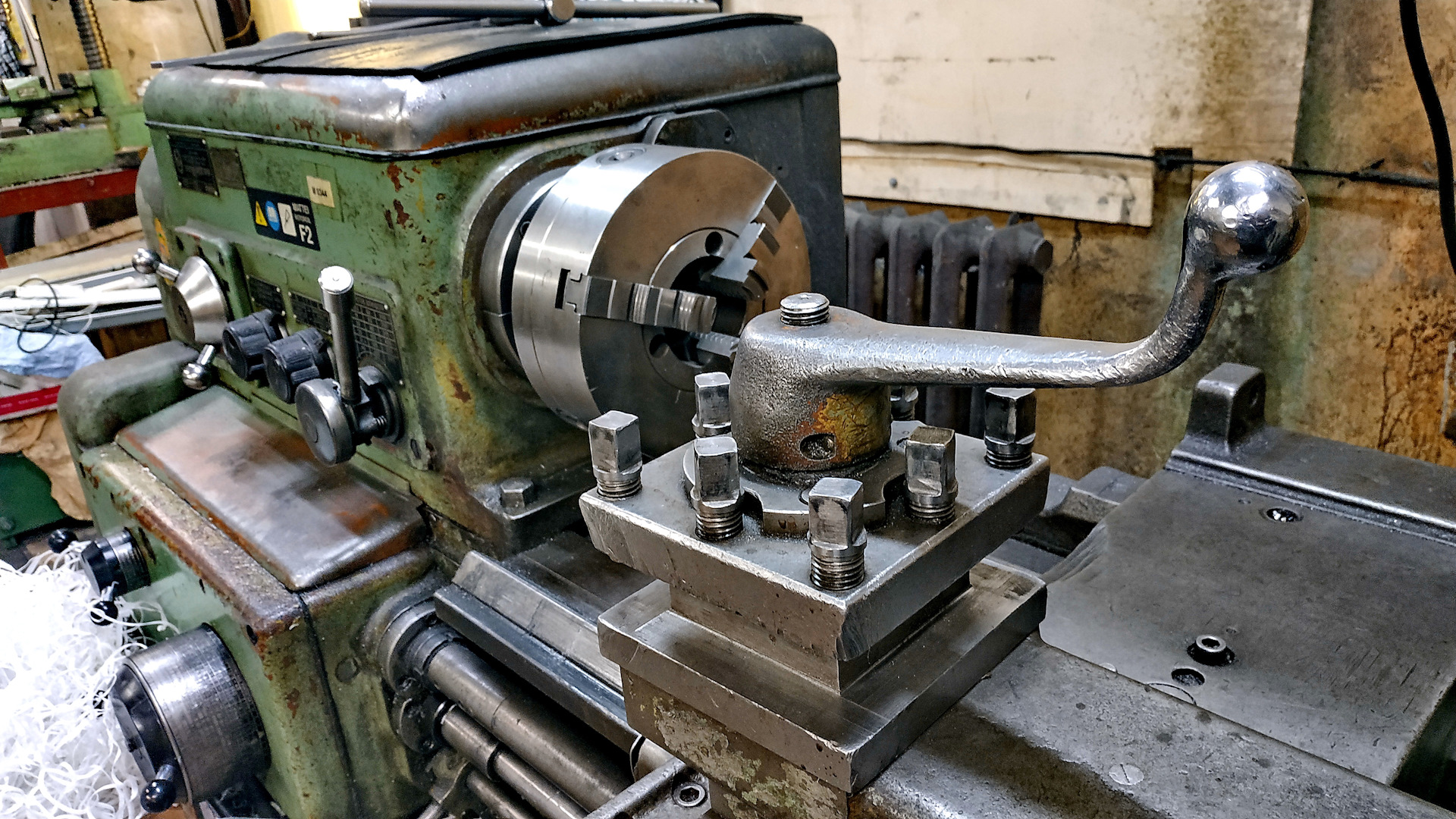

Рассматривая упрощенную схему устройства токарного станка можно отметить следующие узлы:

Электропривод.
Передняя бабка.
Шпиндель с патроном.
Резец.
Суппорт.
Салазки.
Задняя бабка.
Станина.

Помещаемая в токарный станок заготовка зажимается кулачками патрона размещенного на шпинделе. Тот в свою очередь приводится в движение электроприводом. На станине станка находятся поперечные салазки. По ним скользит суппорт, в механизме которого зажимается резец. При включении вращения шпинделя заготовка оборачивается с заданной скоростью. Регулируя суппорт можно приближать или удалять от заготовки резец. За счет вращения детали при примыкании к ней резца осуществляет снятие материала с высокой точностью.

При обработке крупных заготовок применяется задняя бабка. Она скользит на продольных салазках станины и используется в качестве дополнительного упора. Задняя бабка оснащается пинолем. Тот представляет собой свободно вращающийся конус. Он поджимается к детали, чем предотвращает ее биение при прикладывании резца.

При производстве токарных станков детали поддаются точной обработке и подгонке. За счет этого соблюдаются минимальные допуски, что позволяет на готовом оборудовании создавать изделия с погрешностью в доли миллиметров. Базовая конструкция станка может существенно усложняться. В частности в нем может предусматриваться электропривод для изменения положения суппорта на салазках. Нередко предусматривается регулировка скорости оборота электродвигателя.

Виды токарных станков

Помимо универсальных токарных станков, предназначенных для выполнения различных видов работ, существуют также специализированные конструкции, работающие по схожему принципу:

Токарно-винторезный.
Токарно-карусельный.
Лобовой.
Токарно-револьверный.
Автомат продольного точения.
Многошпиндельный.
Токарно-фрезерный.

Помимо функциональных отличий, станки могут различаться между собой по максимальному размеру обрабатываемых заготовок. также они могут отличаться по удобству и точности регулировок, материалам обработки. По последнему критерию станки в основном разделяют на предназначенные для работы с металлом или деревом. Токарный станок для металла оснащается более мощным мотором и усиленными узлами. За счет этого они имеют высокую устойчивость к сопротивлению в результате трения при обработке заготовок. Станок по дереву более облегченный, так как точить дерево существенно легче, чем металл.

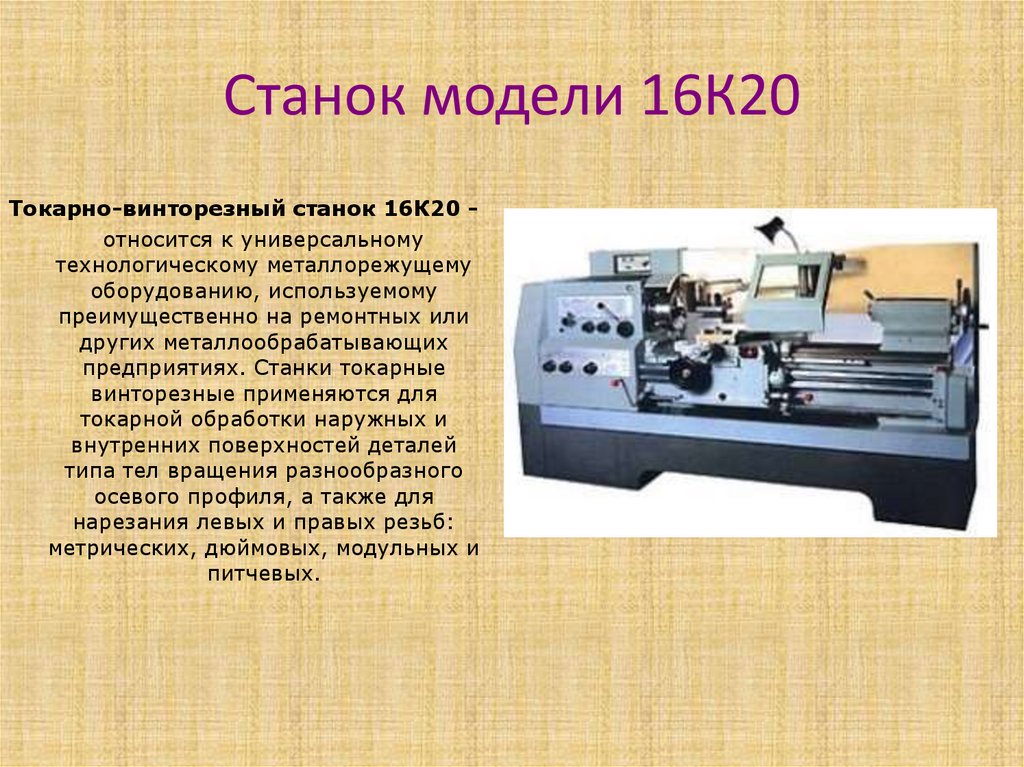

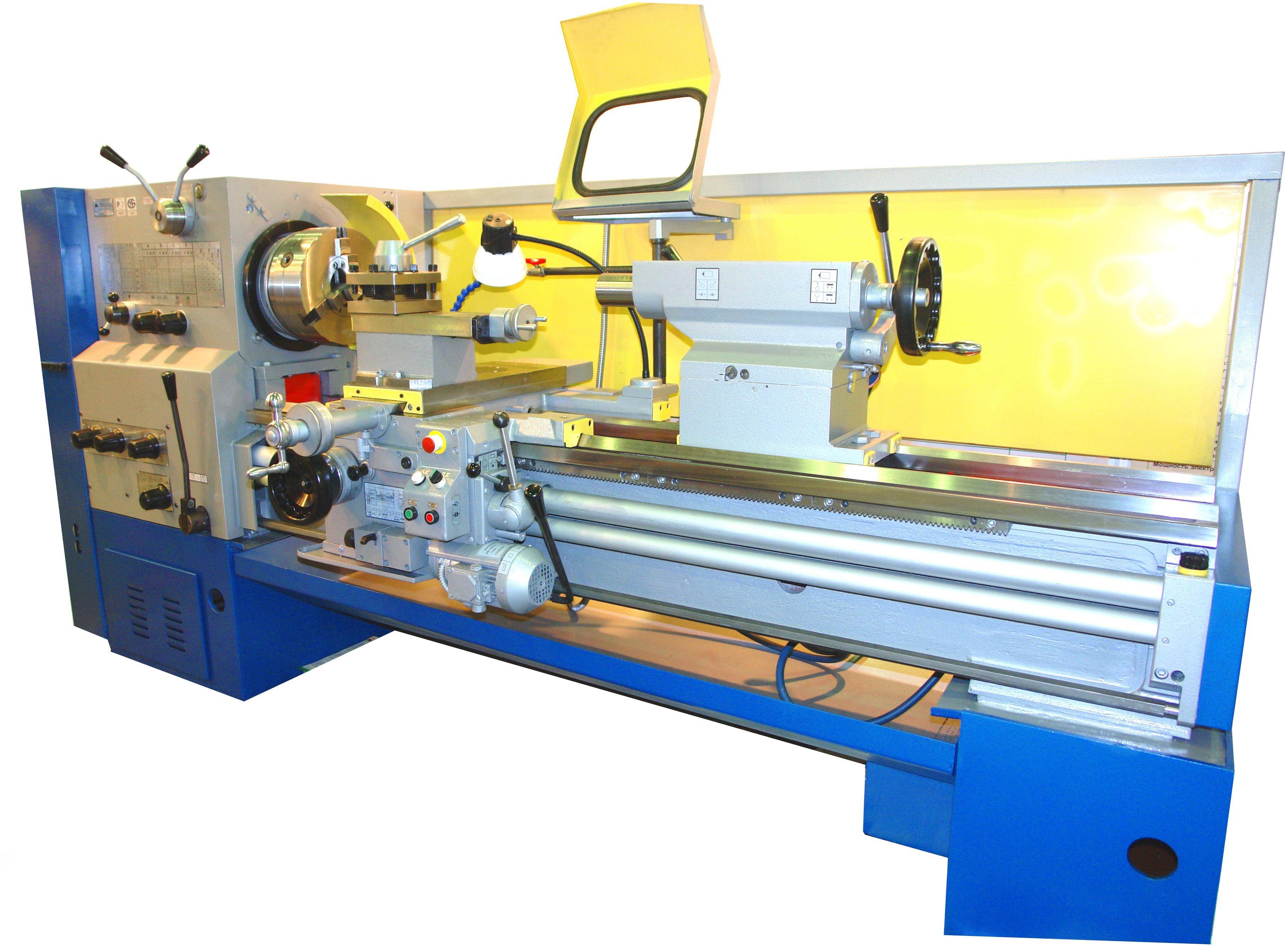

Токарно-винторезный

Может использоваться для единичного изготовления деталей. Скорость производства на нем недостаточная для серийного выпуска изделий. Обычно станки этого типа рассчитаны на обработку металлов, в том числе твердых черных и более мягких цветных.

Устройство этого станка отличается от базового наличием коробки скоростей, за счет чего осуществляется весьма точная регулировка обработки заготовок. За счет того что настройка выполняется за счет коробки, а не изменения скорости вращения самого электромотора, станок имеет высокую мощность даже при малой скорости работы.

Устройство имеет большое расстояние между центром патрона и пинолем на задней бабке. Это позволяет обрабатывать достаточно длинные заготовки. Станки винторезного типа разделяются на 5 классов. Каждому из них присваивается буква: Н, П, В, А, С.

Станки класса Н имеют нормальную точность. Они могут использоваться для выполнения большинства задач по ремонту или изготовлению новых деталей. Устройства класса П имеют повышенную точность, В – высокую точность, А – особо высокую точность. Станки класса С являются особо точными. Это мастер станки для выполнения самых точных деталей и их подгонки в притирку без зазоров.

Токарно-карусельные

Имеют вертикальное расположение оси вращения зажимаемой заготовки. Его можно использовать для точения, растачивания, обрезки, подравнивания торца и нарезания резьбы. Устройства этого типа не отличаются большим размером. За счет этого они зачастую не могут использоваться для обработки крупных заготовок. Часто такие станки используют в ремонтных мастерских, так как они не занимают много места, и работают с деталями не крупнее необходимых.

Используя специальные приспособления подобные станки также можно применять для точного фрезерования стальных заготовок и их шлифования. Отличительным качеством карусельного станка является наличие стола с план шайбой. Последняя выполняет функцию держателя заготовки. План шайба вращает заготовку. Подача резца вдоль детали выполняется перемещением суппорта. Для его приближения к обрабатываемой поверхности по поперечному направлению выполняется перемещение траверсы.

Лоботокарный

Лобовой токарный станок имеет короткую станину. За счет этого он может использоваться для обработки только тонких заготовок. Однако лоботокарные станки имеют широкий захват. За счет этого они зачастую могут зажать для обработки деталь, ширина которой превосходит длину.

Такое оборудование часто применяется на точном производстве. Им вполне можно обрабатывать детали, масса которых превосходит несколько тонн. Однако останавливающим фактором для использования подобных станков является большая сложность при установке столь тяжелых заготовок. Зачастую на это уходит не меньше времени, чем на саму обработку. В связи с этим такое оборудование часто меняется на более привычные карусельные станки.

Автомат продольного точения

Такой токарный станок в отличие от предыдущих разновидностей может использоваться в серийном производстве. Его конструктивные особенности позволяют добиться высокой производительности обработки однотипных деталей. Устройство рассчитано на работу с прутом или фасонным профилем.

Зачастую такие станки рассчитаны на работу с системой ЧПУ. За счет этого производство однотипных деталей может выполняться полностью автоматически. Устройство может оснащаться одним или несколькими шпинделями. За счет этого оно способно использоваться для одновременной обработки нескольких одинаковых деталей.

Многошпиндельный

Он разработан для серийного производства и предназначен для работы с калиброванными заготовками. Они должны иметь круглое или квадратное сечение. В противном случае обработка несоответствующей формы заготовки невозможна.

Станок способен использоваться для выполнения любой задачи из спектра универсального токарного оборудования. Данное оборудование оснащается мощным электроприводом и усиленной конструкцией. Это обеспечивает возможность обработки деталей из особо твердой стали.

Токарно-фрезерный

Предназначен исключительно для обработки центра заготовки. Им выполняется фрезеровка заготовок большого размера с более высокой точностью, чем это возможно сделать, используя просто фрезерный станок. На таком станке можно совмещать операции точения и фрезерования.

Как правильно выбрать токарный станок

При выборе станка одним из самых важных параметров является размер его станины, в частности максимальная ширина и длина заготовок, которые можно на нем обрабатывать. Расстояние между центрами станка от пиноля до патрона может существенно отличаться. Устройство может иметь размер между центрами вплоть до нескольких метров. Столь крупные устройства применяются в основном для работы с деревом. В частности с их помощью выполняется выравнивание оцилиндрованнгого бревна и т.д.

Стоит обратить внимание на тип станины. Она может быть прямой, что является универсальным решением за счет обеспечения более широкого захвата заготовок. Это в свою очередь дает высокий вынос патрона и пиноля. Устройство с наклоном является более жестким. Детали в нем держаться надежней, но такой тип станины существенно уменьшает ширину заготовок, которые возможно зажать, избежав их блокировки в случае легкого перекоса при обработке.

Также при выборе станка может возникнуть сложность в определении типа управления.

Токарный станок может быть ручным или управляемым ЧПУ. В последнем случае устройство выполняет точную сложную работу согласно чертежу проекта. Также на удобство работы со станком влияет применяемый в нем способ регулировки положения пиноля. Он может настраиваться вручную, путем вращения регулировочной ручки. Также пиноль может управляться электрическим приводом.

Схема кинематики токарного станка

Токарные станки составляют основную часть станочного парка многих металлообрабатывающих предприятий. Токарные станки используются для обработки внутренних и наружных поверхностей тел вращения. Режущим инструментом выступают резцы, сверла, развертки, зенкера, метчики и плашки. При помощи специальных приспособлений, таких как планшайбы, на токарных станках можно обрабатывать сложные и неправильные формы. Использование специальных устройств расширяет возможности оборудования, позволяет выполнять многие другие операции машинной обработки металла.

Расположение шпинделя — вала, на котором закрепляется патрон с обрабатываемой заготовкой, определяет всю конструкцию станка. Более распространены станки с горизонтальным расположением шпинделя, ими являются токарно-винторезные, револьверные, лоботокарные станки. Вертикальный шпиндель имеют токарно-карусельные станки, они предназначены для обработки низких заготовок большого диаметра.

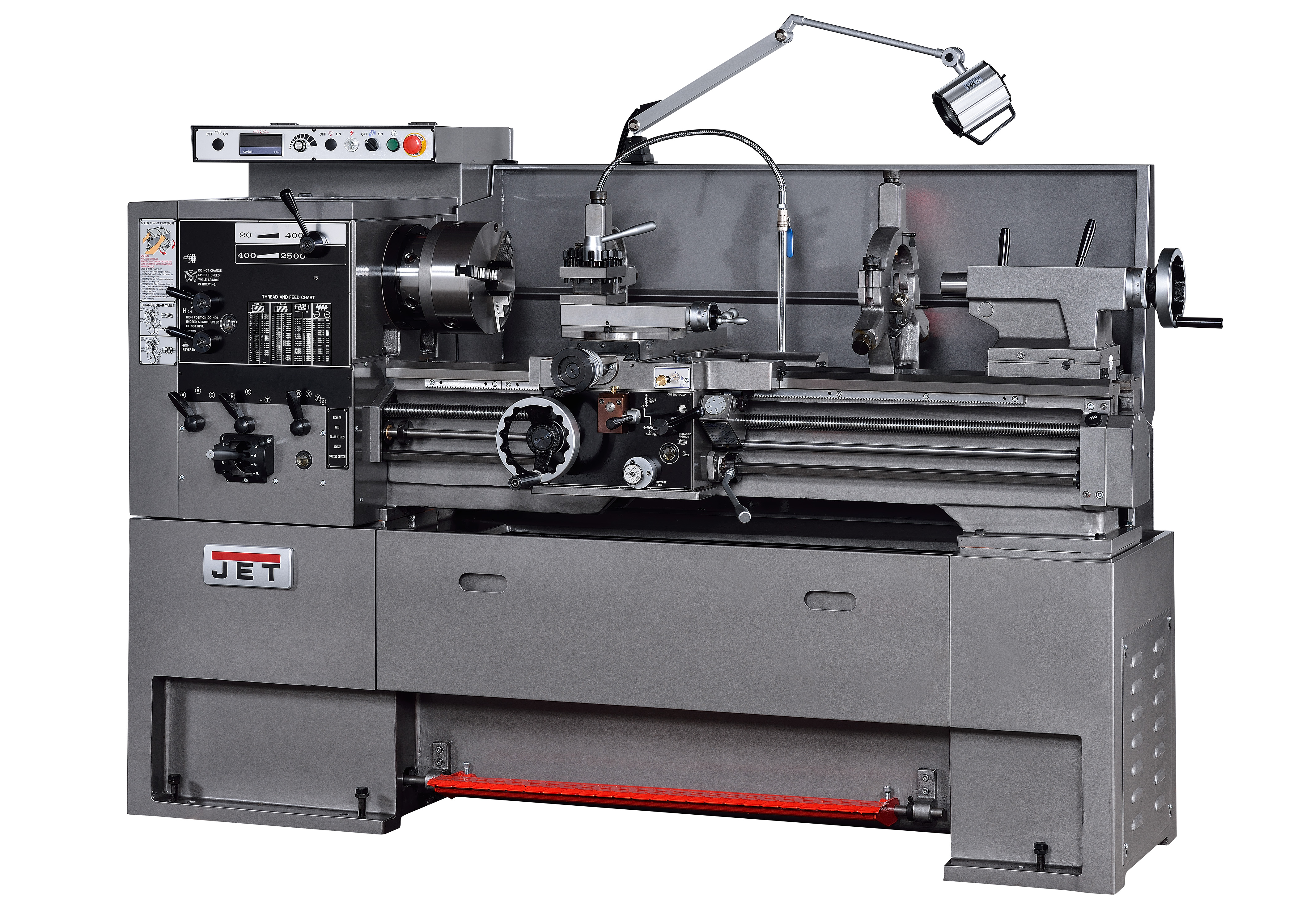

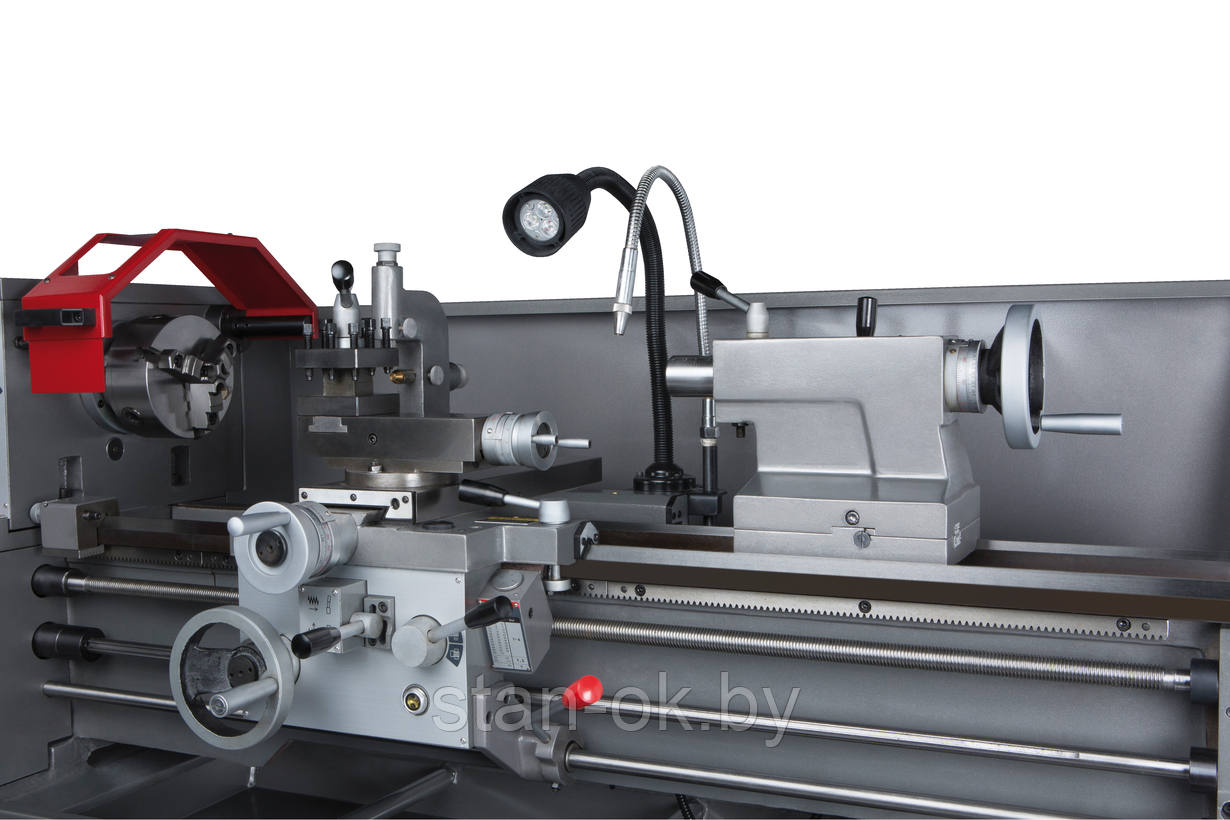

Строение токарно-винторезного станка

Токарно-винторезные станки имеют максимальные технологические возможности из всего оборудования этой группы, что позволяет их эффективно использовать для изготовления небольших серий изделий. Конструкция этих станков была разработана в первой половине XIX века и с тех пор были внесены только небольшие изменения, касающиеся автоматизации оборудования.

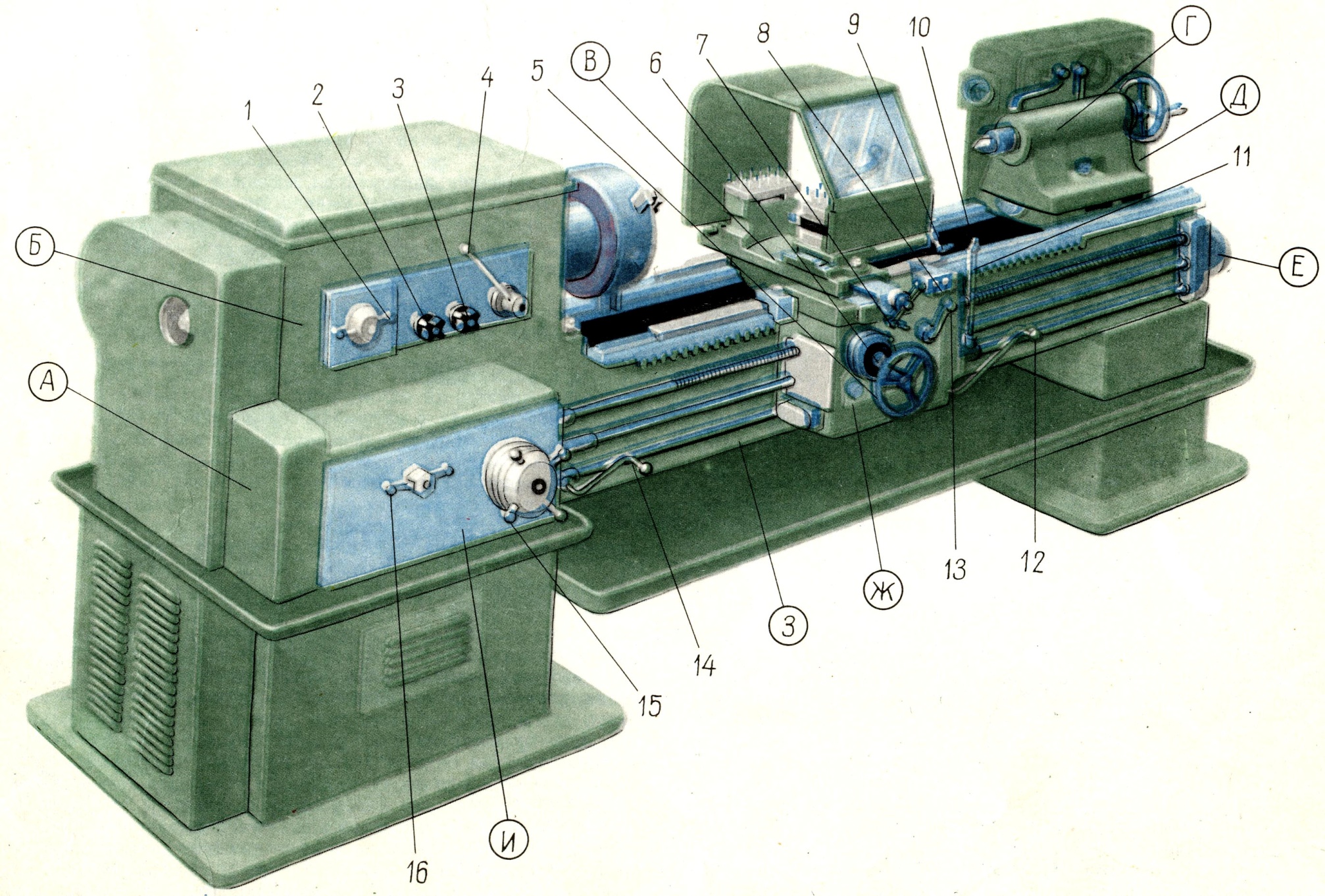

Рис.: 1 – передняя бабка с коробкой скоростей, 2 – гитара сменных колес, 3 – коробка подач, 4 – станина, 5 – фартук, 6 – суппорт, 7 – задняя бабка, 8 – шкаф с электрооборудованием.

Как и у большинства промышленного оборудования, основой этого станка выступает станина. Она выполняется литьем или сваркой и обязательно крепится к полу анкерными болтами. С левой стороны относительно рабочего на станине располагается передняя или шпиндельная бабка. Она представляет собой пустотелый корпус, в котором находятся, шестерни, шпиндель, подшипники, система смазки и переключения диапазонов. На передней панели бабки находятся многочисленные элементы управления станком. Шпиндель выходит из передней бабки в рабочую зону. На шпиндель устанавливаются приспособления для удержания заготовки, основная часть которых — патроны с разным количеством кулачков.

Ниже передней бабки располагается коробка подач. На её передней панели находятся регуляторы для управления подачей. Коробка подач передает вращение на фартук, располагающийся в центральной зоне станка, при помощи вала при обработке поверхностей или винта при нарезке резьбы. Винт располагается над валом, на большей части его длины нарезана червячная спираль. Вал имеет более короткую спираль червячной передачи, но большего диаметра. В фартуке находится механизм, который преобразует вращательное движение вала или винта в возвратно-поступательное движение суппорта.

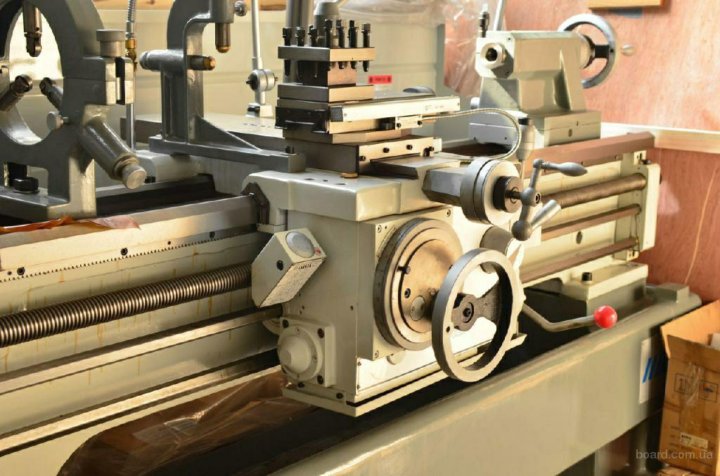

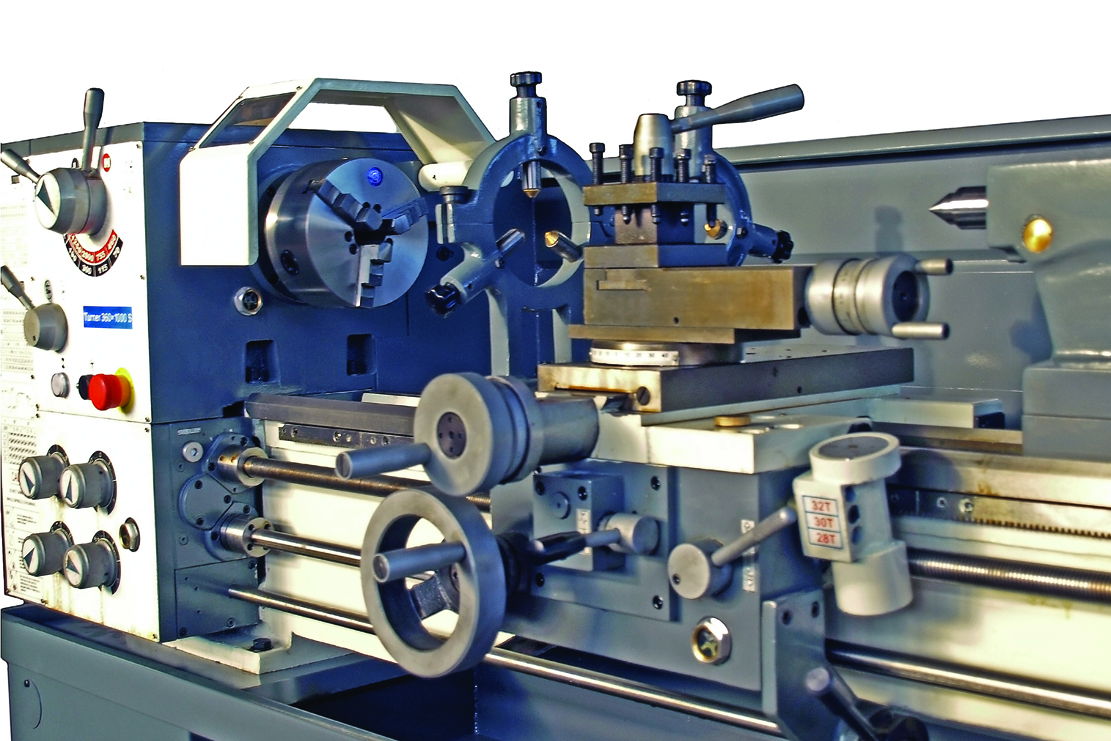

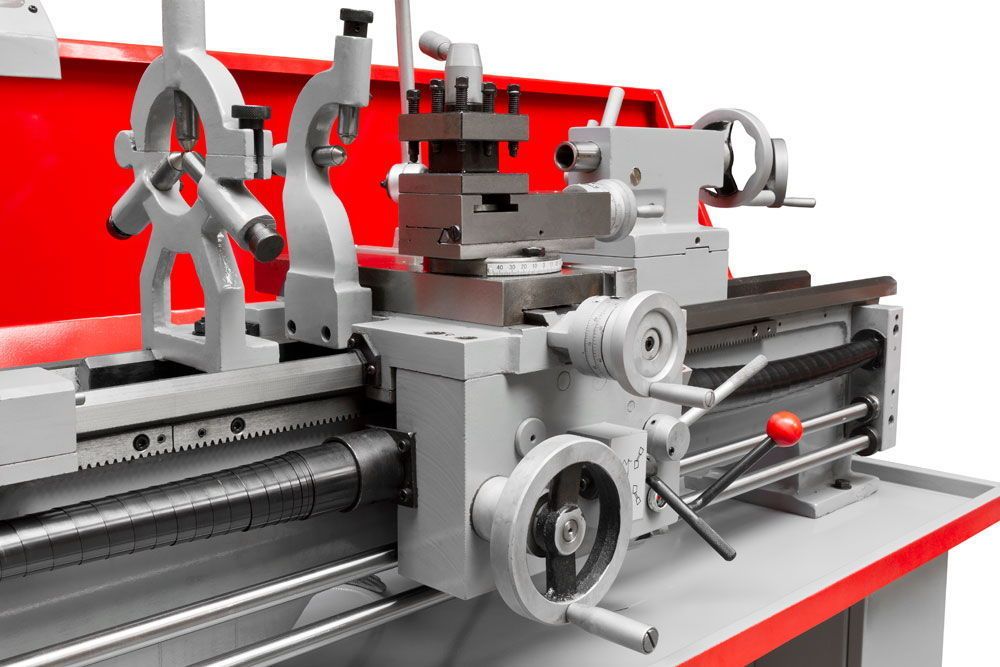

Суппорт является элементом станка, на котором устанавливается основной инструмент. Нижние салазки суппорта перемещаются по продольным направляющим, расположенным на станине. Сверху находятся верхние салазки, они расположены перпендикулярно к нижним. Перемещающаяся по ним резцовая каретка имеет возможность повтора в горизонтальной плоскости. На ней находится резцедержатель, в котором закрепляется инструмент. Таким образом, конструкция суппорта и направляющих станины обеспечивает инструменту возможность продольного и поперечного движения, а также наклона относительно центра. Это позволяет обрабатывать инструментом цилиндрические и конические поверхности.

На противоположной стороне станка, с правой стороны, располагается задняя бабка. При обработке длинных заготовок она используется как вторая точка опора, помимо шпинделя. Также на ней размещается инструмент, выполняющий сверление или обработку осевого отверстия в заготовке.

Кинематическая схема токарно-винторезного станка

Главное движение станка осуществляется односкоростным асинхронным трехфазным двигателем, в редких случаях многоскоростным.

Движение с двигателя передается на коробку скоростей посредством клиноременной передачи. В коробке скоростей находится 6-8 валов с зубчатыми колесами. Валы для удобства нумеруются римскими цифрами, первым идет вал со шкивом, далее по кинематике. Выбирая используемые передачи, можно регулировать скорость вращения шпинделя в широких пределах. На токарных станках можно получить более 20 различных скоростей вращения шпинделя с закрепленной на ней заготовкой. Для обратного вращения шпинделя предусмотрены две фрикционные муфты.

Перемещение фартука через коробку подач производится либо напрямую от шпинделя, либо через звено повышения шага, которое находится в коробке скоростей. Оно состоит из трех зубчатых передач, понижающих частоту вращения. Далее находится механизм реверса, который обеспечивает возможность перемещения фартука с суппортом в оба направления.

Коробка подач обладает двумя кинематическими схемами. Первая предназначена для формирования дюймовой резьбы, она содержит одну фрикционную муфту и передает вращение на ходовой винт. Вторая схема предназначена для обработки поверхностей, нарезки метрических резьб. Она передает вращение на ходовой вал. Управление второй цепью производится тремя фрикционными муфтами.

Ряд зубчатых передач находится в фартуке. Они преобразуют вращение вала и винта в передвижение суппорта. Отдельной частью кинематической схемы станка выступает механизм быстрого перемещения суппорта. Он приводится в действие дополнительным электродвигателем посредством ременной передачи.

Предыдущая статья

Следующая статья

Получить консультацию

по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Проработать технологию, подобрать станок и инструмент

Что такое токарный станок? Как это работает

Токарные станки являются одним из наиболее широко используемых обрабатывающих инструментов, которые обеспечивают гибкость для выполнения различных операций обработки на одном станке.

Эти станки доступны в различных размерах и имеют различные возможности обработки.

Поэтому важно понимать функциональность и изучать различные параметры токарного станка перед его покупкой.

В этой статье содержится подробное руководство по токарным станкам, а также рассказывается об их особенностях, типах и операциях обработки.

В заключение в этой статье также будет рассказано о том, что следует учитывать при покупке токарного станка.

Что в этой статье?

Что такое токарный станок?
Детали токарного станка
Типы токарных станков
Операции механической обработки, которые можно выполнять на токарном станке

Режимы работы на токарном станке
Применение токарного станка
На что обратить внимание перед покупкой токарного станка
Часто задаваемые вопросы (FAQ)

Что такое токарный станок?

Токарный станок представляет собой станок, состоящий из шпинделя, который вращает заготовку с высокой скоростью, в то время как режущий инструмент перемещается в плоскости X-Z для удаления материала и выполнения различных операций механической обработки, таких как токарная обработка, накатка, растачивание, нарезание резьбы, торцовка и т. д. Он обычно используется для создания осесимметричных деталей.

Это один из старейших инструментов, который найдет место почти в каждой механической мастерской.

Традиционные токарные станки имеют 2-осевую систему, в которой инструмент может располагаться спереди/сзади заготовки по оси X и слева/справа по оси Z.

Однако современные токарные станки с ЧПУ могут состоять из 3, 4 или 5 осей, что делает их идеальными для обработки сложной геометрии с коротким временем цикла.

Детали токарного станка

Детали токарного станка (Источник: Kingston lathes)

Токарный станок состоит из различных частей, которые функционируют согласованно для выполнения различных операций обработки.

Станина

Станина — это основная часть токарного станка, на которой размещены все остальные детали.

Как правило, размер станины определяет максимальную длину заготовки, которую может обрабатывать токарный станок.

Передняя бабка

Передняя бабка — это удерживающая заготовку часть токарного станка, в которой находятся шпиндель, патрон, зубчатая передача и автоматические органы управления, такие как рычаги управления скоростью и подачей.

Стационарный элемент токарного станка, который не имеет относительного перемещения по отношению к шасси и обычно располагается с левой стороны станка.

На передней бабке также расположены рычаги управления скоростью вращения шпинделя, которые можно использовать для переключения между низкими и высокими оборотами шпинделя.

Задняя бабка

Задняя бабка расположена справа от станка и используется для удержания длинных заготовок.

Может перемещаться влево и вправо по направляющим вдоль оси Z для удержания заготовок переменной длины.

Однако не используется при обработке мелких деталей.

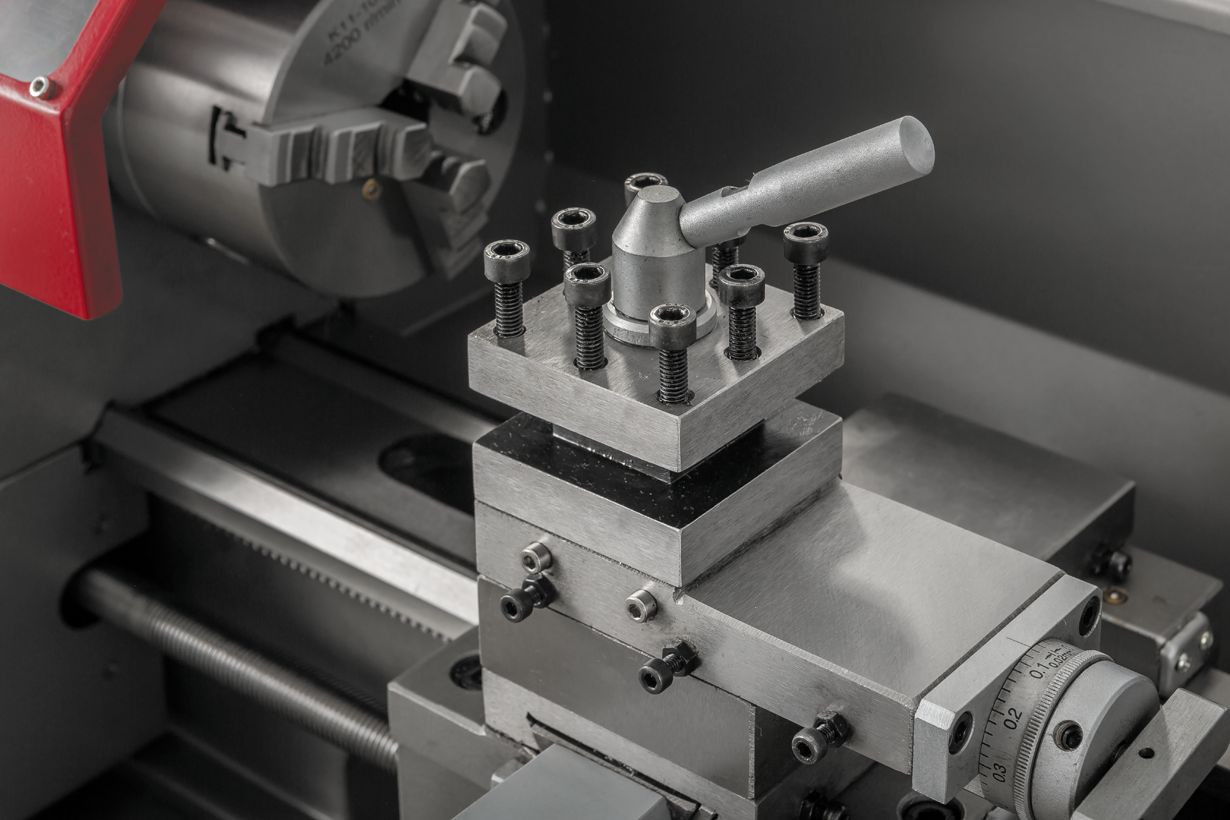

Подставка для инструментов

Подставка для инструментов удерживает режущий инструмент и обычно располагается на каретке между задней и передней бабками.

Поперечные салазки помогают позиционировать резцедержатель по оси X, а подающий стержень облегчает перемещение по оси Z.

Таким образом, совместное движение поперечных салазок и ходового винта обеспечивает передачу режущего инструмента в плоскости XZ.

Ходовой винт

Ходовой винт направляет продольное движение каретки. Его функция аналогична подающему стержню, но обычно используется при автоматизации подачи инструмента.

Автоматическая подача инструмента обычно используется в процессах чистовой обработки и нарезания резьбы.

Шпиндель

Шпиндель — это вращающаяся часть токарного станка, которая вращает заготовку на высоких оборотах.

Приводится в действие двигателем шпинделя, подключенным через ременную передачу или систему прямого привода.

Патрон

Патрон устанавливается на шпиндель и используется для удержания заготовки.

Стандартный патрон состоит из 3-х или 4-х кулачков, которые индивидуально регулируются с помощью зажимного ключа, чтобы удерживать заготовку на одной линии с осью токарного станка.

При токарной обработке выравнивание заготовки играет важную роль в качестве конечного продукта, и даже смещение на один градус может испортить работу.

Таким образом, циферблатный индикатор используется для проверки концентричности заготовки и ее точного выравнивания с продольной осью токарного станка.

Колеса с рукояткой

Обычно на токарном станке имеется три колеса с рукояткой.

Эти колеса используются для перемещения стойки инструмента, каретки и задней бабки по рабочей зоне токарного станка.

Колесики-рукоятки используются для ручного управления перемещением этих элементов по осям X и Z.

Серводвигатель для автоматической подачи

Серводвигатель используется для привода ходового винта для настройки автоматической подачи инструмента.

Этот двигатель управляет движением инструмента в соответствии с параметрами подачи и глубины резания, заданными оператором с помощью рычагов автоматического управления.

Режущий инструмент

Режущий инструмент устанавливается на стойке инструмента и используется для удаления материала с заготовки.

Существуют различные типы режущих инструментов для токарных станков, которые можно использовать для выполнения различных операций механической обработки на токарном станке.

Помимо всех этих компонентов, большинство токарных станков по металлу также состоят из системы подачи смазочно-охлаждающей жидкости туманного или струйного типа.

Типы токарных станков

Помимо дифференциации токарных станков по их размеру (мини, миди и полноразмерные), токарные станки классифицируются на основе их конструкции и функциональных возможностей.

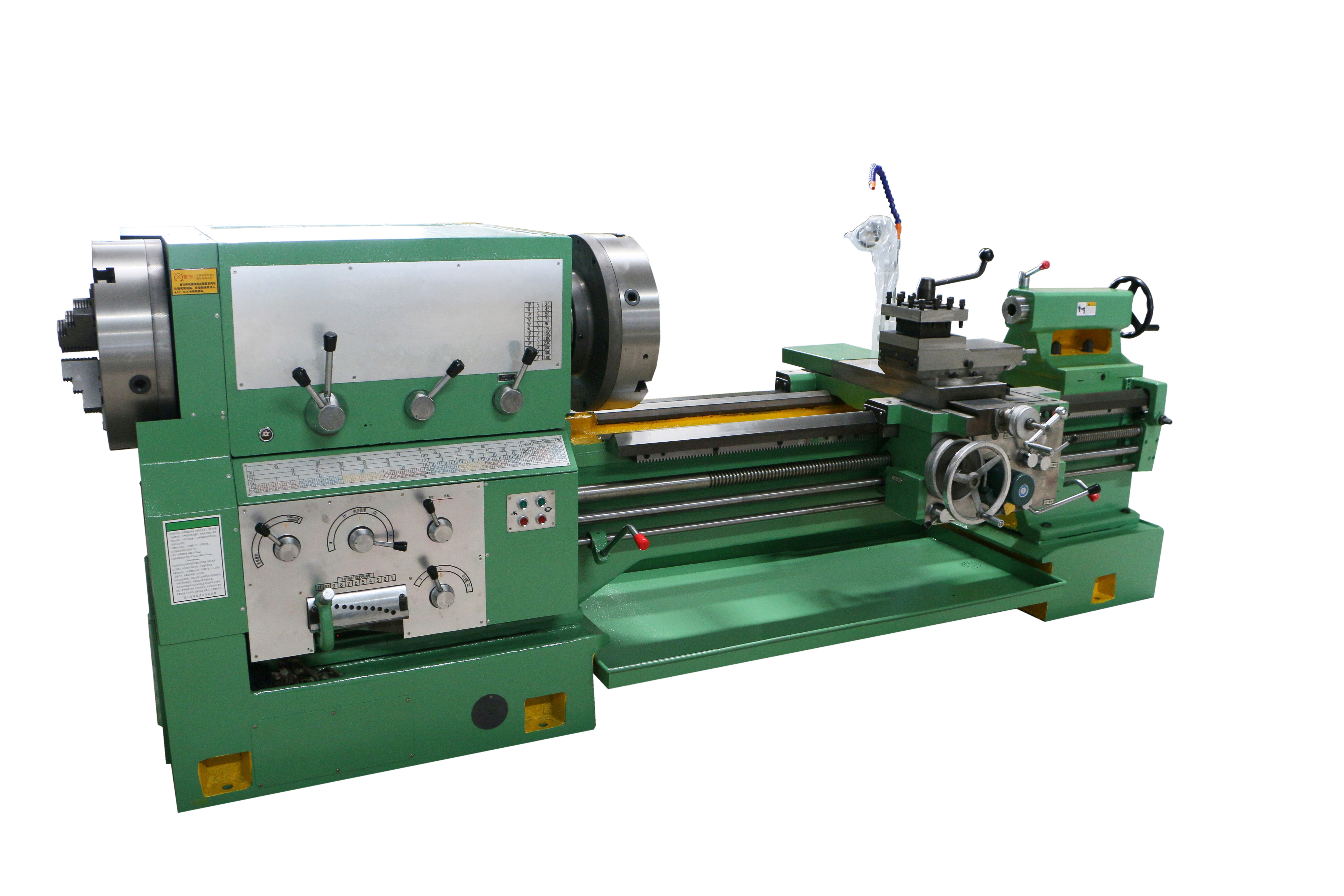

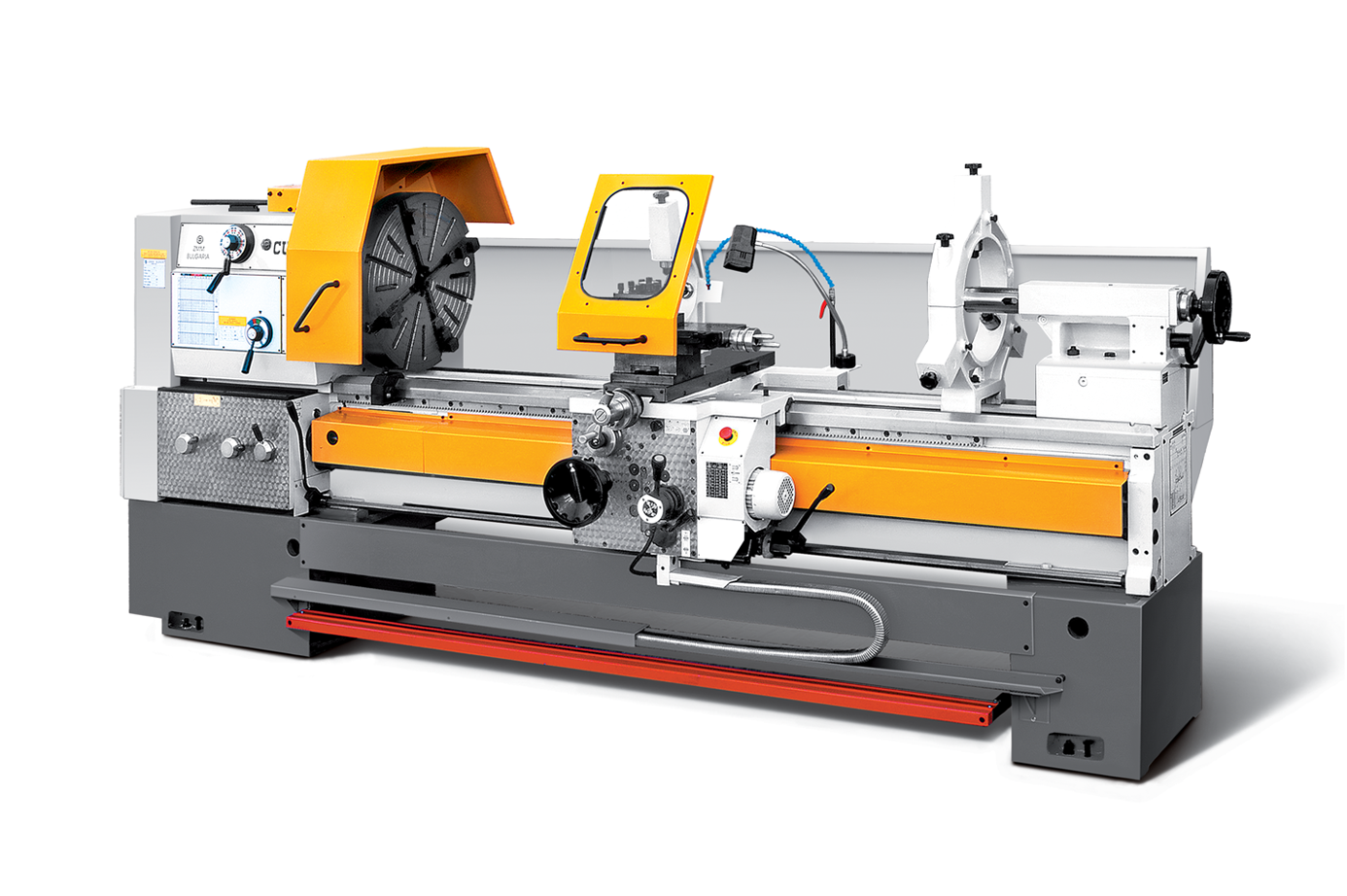

Токарный станок с двигателем или центральный токарный станок

Токарный станок с центральным центром от Kingston

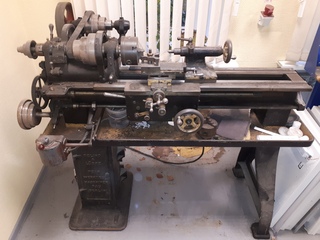

Это один из старейших токарных станков, используемых для обработки листового металла, и первоначально они приводились в движение паровым двигателем, отсюда и название Токарный станок с двигателем.

Это горизонтальный обрабатывающий инструмент, который в основном используется для выполнения различных операций механической обработки металлов, таких как токарная обработка, торцовка, накатка и т. д.

Токарные станки для двигателей являются одними из самых универсальных токарных станков, которые используются для изготовления металлических деталей для автомобилей. , изготовление и т. д.

В этом токарном станке инструмент устанавливается на стойке инструмента и может перемещаться в поперечном направлении (вдоль оси X) и в продольном направлении (вдоль оси Z) для выполнения желаемого процесса обработки.

Инструментальный токарный станок

Токарный станок инструментального цеха представляет собой токарный станок с модифицированным двигателем, обеспечивающий более высокую точность и аккуратность операций механической обработки.

Эти токарные станки обычно используются в промышленности, где требуется высокоточная коническая токарная обработка, нарезание резьбы или шлифование заготовки.

Токарные станки Toolroom имеют сравнительно меньший размер станины, чем стандартные токарные станки с двигателем. Токарный станок оружейника является примером токарного станка инструментальной мастерской.

Токарные станки с токарным станком и револьверной головкой

Токарные станки с токарным станком и револьверной головкой являются еще одной модификацией токарного станка с двигателем и используются для крупносерийных операций обработки, где требуется крупносерийное производство с коротким временем цикла.

В этих токарных станках задняя бабка заменена шестигранной револьверной головкой, которая вмещает несколько станков и может выполнять различные операции обработки за один проход.

Токарно-револьверные и токарно-револьверные станки имеют схожие функциональные возможности, с тем основным отличием, что токарно-револьверные станки могут выполнять тяжелые операции обработки, тогда как токарные станки с токарно-револьверным приводом идеально подходят для облегченных операций.

Скоростной токарный станок.

В этих токарных станках инструмент помещается на подручник и перемещается вручную для выполнения требуемой операции обработки.

Ручной инструмент устраняет необходимость в различных удерживающих инструмент частях, таких как инструментальная стойка, подающий винт, поперечная рейка и т. д., тем самым уменьшая размер станка.

Скоростные токарные станки также известны как токарные станки по дереву и обычно используются в деревообрабатывающих операциях, таких как токарная обработка, шлифование, полировка и центровка.

Использование токарного станка по дереву сравнительно проще, чем других токарных станков по металлу, которые используют маховик для позиционирования режущего инструмента.

Таким образом, хороший токарный станок по дереву требует высокоскоростной конфигурации с низким крутящим моментом для получения гладкой обработанной поверхности по дереву.

Настольный токарный станок

Настольные токарные станки представляют собой малогабаритные токарные станки, которые можно разместить на обычном верстаке в мастерской.

Эти токарные станки обеспечивают высокую точность и обычно используются в таких областях, как шлифование, изготовление часов и т. д., где требуется обработка мелких предметов.

Настольные токарные станки с ЧПУ, такие как Proxxon PD 400, можно использовать для высокоточной обработки мягких материалов.

Токарный полуавтомат

В этом типе токарного станка оператор устанавливает заготовку в патрон и устанавливает автоматические скорости и подачи для процесса.

Однако автоматизация может применяться только к простым операциям, таким как токарная обработка, нарезание резьбы, конусная токарная обработка и т. д., где не задействована сложная геометрия.

Таким образом, токарные полуавтоматы идеально подходят для массового производства, где требуется простая резка с высоким качеством поверхности.

Специальные токарные станки

Помимо традиционных токарных станков, существуют специальные токарные станки, которые используются для выполнения сложных операций обработки, с которыми традиционный токарный станок не справляется.

К таким токарным станкам относятся многошпиндельные токарные станки, многоосевые токарные станки, токарные станки швейцарского типа, вертикальные токарные станки, Т-образные токарные станки и т. д.

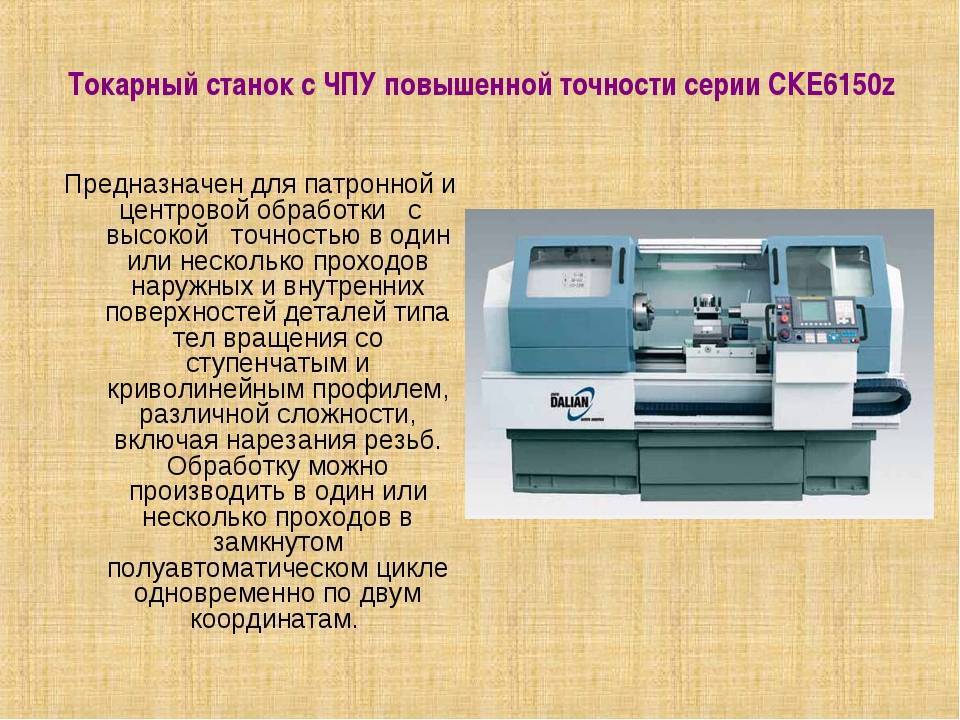

Токарные станки с ЧПУ

Токарный станок с ЧПУ от Kingston может работать со сложной геометрией с минимальным участием человека.

Эти станки работают аналогично другим станкам с ЧПУ и требуют для работы специального программного обеспечения ЧПУ.

Они берут проект из программного обеспечения CAD, используют программное обеспечение CAM для преобразования проекта в G-коды, а затем компьютерная система управляет движением инструмента для получения желаемого разреза.

Токарные станки с ЧПУ, такие как Tormach 8L, идеально подходят для массового производства, где важна высокая точность и малое время цикла.

В зависимости от мощности, крутящего момента и скорости эти станки подразделяются на разные категории, например, токарные станки с ЧПУ для металлообработки, деревообработки и т. д.

Токарные операции в механообработке

Токарный станок является универсальным станком, который может использоваться для выполнения различных операций механической обработки, таких как токарная обработка, торцевание, нарезание канавок, нарезание резьбы, расточка, ротационная протяжка и т. д.

Токарная обработка

Токарная обработка процесс механической обработки, при котором инструмент перемещается по длине вращающейся заготовки для получения желаемого продукта. Эта операция используется для изготовления цилиндрических объектов путем уменьшения внешнего диаметра материала до достижения требуемого размера.

Токарная обработка на токарном станке

Токарные операции обычно выполняются двумя способами: черновая обработка и чистовая обработка.

При черновой токарной обработке основной целью процесса является удаление материала и достижение необходимого размера.

В то время как при чистовом точении снимается сравнительно меньше материала, и основной целью является достижение высокого качества поверхности.

Токарные операции также могут выполняться для получения различных форм на цилиндрической заготовке, например, ступенчатая токарная обработка, токарная обработка конусов, токарная обработка фасок, контурная токарная обработка и фасонная токарная обработка.

Типы токарной обработки

Инструмент, используемый для выполнения этой операции, известен как токарный инструмент.

Токарные инструменты

Инструмент для черновой токарной обработки имеет идеальную геометрию для удаления максимального количества материала, в то время как инструмент для чистовой токарной обработки предназначен для удаления меньшего количества материала с высоким качеством поверхности.

Наплавка

Наплавка — это процесс механической обработки, при котором режущий инструмент удаляет материал с передней поверхности заготовки. Эта операция обычно выполняется для уменьшения длины заготовки и получения гладкой поверхности, перпендикулярной оси вращения заготовки.

Торцевание на токарном станке

Для этой операции используется торцовочный инструмент.

Во время этого процесса инструмент перемещается радиально внутрь на толщину заготовки, тем самым удаляя материал и уменьшая длину заготовки.

Инструменты для торцовки

Инструмент устанавливается на стойку инструмента, которая перемещается перпендикулярно оси вращения и удаляет материал с поверхности заготовки.

Нарезка канавок

Нарезка канавок аналогична торцеванию, но выполняется на различной длине заготовки для удаления материала на определенную глубину, в результате чего создается канавка. Инструмент перемещается радиально в заготовку для создания канавки, а ширина канавки зависит от размера инструмента.

Нарезание канавок на токарном станке

Однако, если кромка режущего инструмента погружается в заготовку до центра, часть заготовки отделяется от заготовки и падает на станину токарного станка.

Этот процесс известен как отрезка и используется для резки цилиндрических заготовок нужной длины.

Нарезка канавок также может выполняться на лицевой стороне заготовки путем размещения режущего инструмента вдоль продольной оси токарного станка.

Продольное перемещение режущего инструмента определяет глубину канавки, и этот процесс обычно известен как нарезание торцевых канавок.

Для этой операции используется инструмент для нарезания канавок.

Инструмент для нарезания канавок или отрезки

Он состоит из режущей головки, которая удаляет материал по определенной схеме, в зависимости от формы головки инструмента.

Накатка

Накатка на токарном станке

Накатка — это процесс создания зубчатого рисунка на цилиндрической заготовке для увеличения трения и обеспечения лучшего захвата. Помимо обеспечения сцепления, это также повышает эстетическую ценность заготовки. Накатной инструмент состоит из одного или нескольких колес с желаемым рисунком, выдавленным на их поверхности.

Накатной инструмент

Эти колеса прижимаются к вращающейся заготовке, и рисунок вкатывается в поверхность материала.

Нарезание резьбы

Нарезание резьбы — это процесс удаления материала для создания спирального рисунка на внешней поверхности заготовки. Каждый элемент спирального рисунка известен как резьба, а рисунок резьбы обычно определяется углом резьбы и расстоянием между соседними витками (шагом).

Нарезание резьбы на токарном станке

Резьба также может быть нарезана на внутренней поверхности заготовки, например, гайки, используемые в сборке гайка-болт, где гайка имеет внутреннюю резьбу, а болт имеет наружную резьбу.

Процесс нарезания внутренней резьбы на заготовке известен как нарезание резьбы и обычно выполняется путем вставки инструмента в уже просверленное отверстие и удаления материала изнутри.

Инструмент для нарезания резьбы устанавливается на стойке инструмента и перемещается по длине заготовки для нарезания нужной резьбы.

Инструмент для нарезания резьбы

Принимая во внимание, что при нарезании внутренней резьбы/нарезании резьбы инструмент обычно устанавливается на задней бабке и перемещается в осевом направлении внутрь и наружу уже просверленного отверстия.

Сверление

Сверление на токарном станке

Типичное сверление состоит из высокоскоростного вращающегося инструмента, который погружается в заготовку для получения отверстия нужного диаметра. Однако при сверлении на токарном станке заготовка вращается с высокой частотой вращения, и невращающийся режущий инструмент погружается в осевом направлении в поверхность заготовки, чтобы получить желаемое отверстие.

Сверлильный инструмент

Сверлильный инструмент представляет собой многогранный режущий инструмент, который устанавливается либо на задней бабке, либо на резцедержателе токарного станка.

Растачивание

Растачивание похоже на сверление, но вместо удаления материала для создания отверстия при сверлении увеличивается внутренний диаметр уже просверленного отверстия. Этот процесс также можно использовать для выполнения внутренних токарных операций, таких как ступенчатая токарная обработка, конусная токарная обработка и т. д.

Растачивание на токарном станке

Расточной инструмент представляет собой режущий инструмент в форме стержня с режущей головкой, который удаляет материал для увеличения отверстия.

Расточная оправка

Режимы работы на токарном станке

Операции, выполняемые на токарном станке, состоят из вращающейся заготовки и движущегося режущего инструмента, удаляющего материал с заготовки.

Однако токарные операции могут быть трех разных типов, в зависимости от крепления заготовки.

Торцевая обработка

Когда заготовка зажата на одном конце и свободна на другом конце, как консольная балка, это называется торцевой обработкой.

При торцевой обработке заготовка устанавливается на шпиндель на конце передней бабки, а режущий инструмент имеет доступ к криволинейной поверхности и торцу заготовки.

Как правило, этот тип крепления используется при выполнении торцевых операций.

Конфигурация торцевой обработки не рекомендуется для применений, где к заготовке необходимо приложить сильное радиальное усилие резания.

Это связано с тем, что приложение большой силы к переднему концу заготовки может привести к поломке или снятию заготовки с патрона, тем самым повредив заготовку.

Между центрами

Конфигурация между центрами обычно используется при обработке длинных заготовок.

В этом методе заготовка зажимается с обоих концов передней и задней бабками, чтобы обеспечить большую поддержку по всей длине заготовки.

Эта конфигурация идеальна для обработки длинных заготовок или для операций, в которых большое усилие резания должно передаваться радиально.

Эксцентриковый токарный станок

Распределительный вал с различными индивидуально симметричными кулачками

Эксцентричное точение – это когда во время процесса заготовка повторно устанавливается на шпиндель с новой осью вращения, параллельной предыдущей оси.

Новая ось вращения задается изменением расположения кулачков патрона, удерживающего заготовку.

Этот процесс производит несимметричный продукт с различными поперечными сечениями, которые индивидуально симметричны.

Как правило, этот тип крепления используется для изготовления распределительных валов.

Применение токарного станка

Универсальный характер токарных станков делает их идеальными для различных применений, связанных с обработкой материала для производства осесимметричных заготовок.

Токарные станки для тяжелых условий эксплуатации, такие как токарные станки для двигателей, револьверные токарные станки, автоматические токарные станки и т. д. идеально подходят для обработки металлов и обычно используются для изготовления различных автомобильных деталей, таких как распределительные валы.

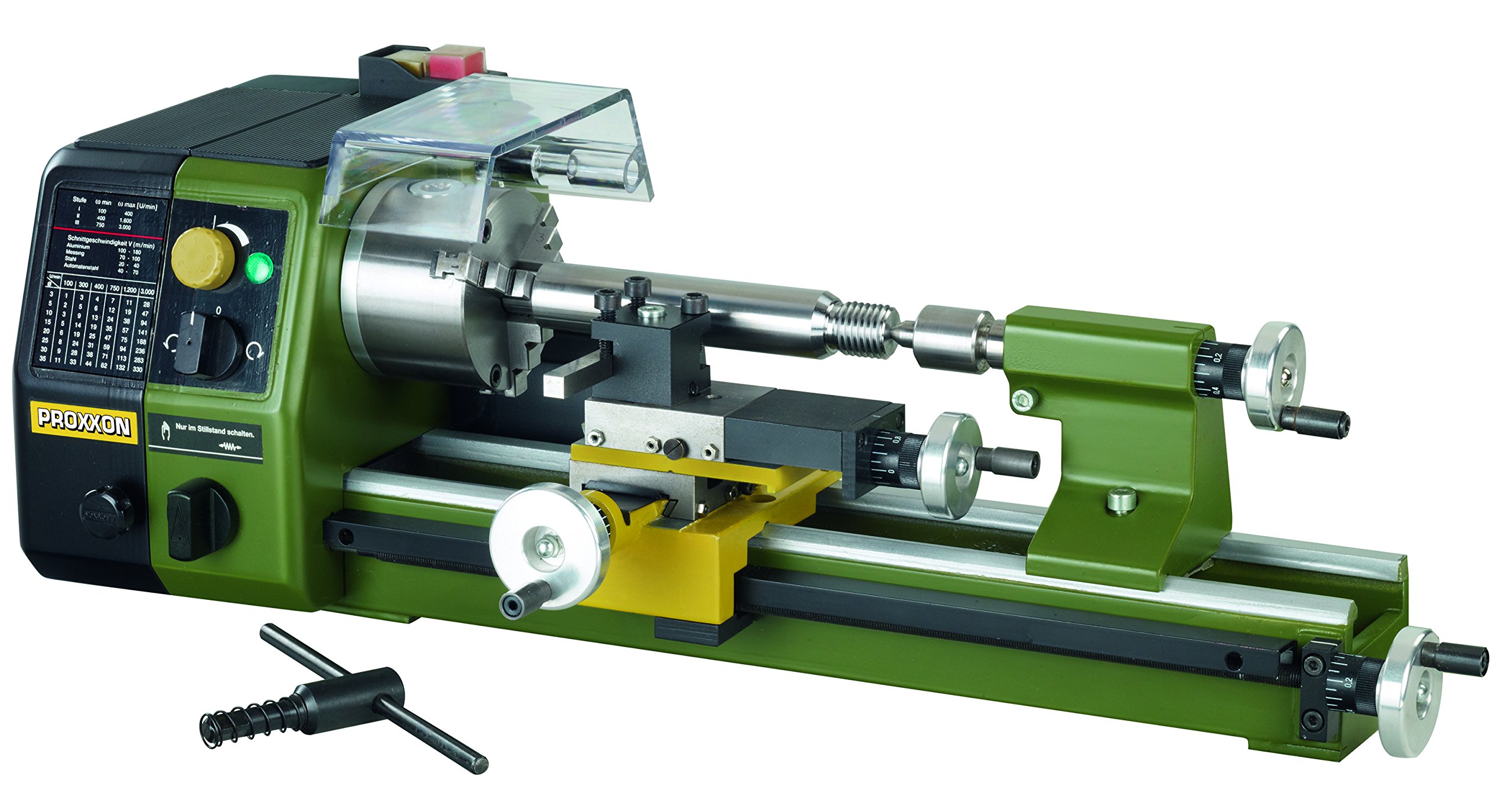

Настольный токарный станок используется для обработки небольших деталей, таких как часы, ювелирные изделия, медицинское оборудование и т. д.

Точно так же высокоскоростные токарные станки идеально подходят для операций, связанных с обработкой дерева.

На этих станках можно изготавливать изделия из дерева, симметричные относительно оси, например, цилиндрические ножки для мебели, миски и т. д. ).

Специальные токарные станки с ЧПУ с более высокой системой осей также могут использоваться для выполнения сложной гравировки на поверхности заготовки.

На что следует обратить внимание перед покупкой токарного станка

При покупке токарного станка, соответствующего вашим требованиям, следует учитывать различные факторы.

Размер

Размер токарного станка обычно обозначается в формате A x B, где A известен как «поворот» и обозначает расстояние по вертикали между центром передней бабки и станиной станка.

Определяет максимальный радиус заготовки, которая может поместиться на этом токарном станке для обработки.

Принимая во внимание, что B известен как «размер станины» и обозначает расстояние по горизонтали между передней и задней бабками.

Размер станины определяет максимальную длину заготовки, которая может поместиться на токарном станке для операций механической обработки.

Например, токарный станок размером 10 x 20 может обрабатывать заготовку с максимальным радиусом 10 дюймов и максимальной длиной 20 дюймов.

Кроме того, важно учитывать площадь токарного станка, чтобы убедиться, что он соответствует доступному пространству в вашей мастерской.

Конфигурация скорости, крутящего момента и мощности

Конфигурация скорости, крутящего момента и мощности зависит от материала, размера и веса обрабатываемой детали.

Как правило, при работе с небольшими и легкими деревянными заготовками рекомендуется иметь высокоскоростной токарный станок с относительно меньшей мощностью и крутящим моментом.

Аналогичным образом, при работе с крупными и тяжелыми предметами (например, металлами) вам в первую очередь необходимо иметь токарный станок с высоким крутящим моментом и мощностью для вращения тяжелой заготовки.

Таким образом, по скорости и мощности токарные станки можно разделить на токарные станки по дереву и токарные станки по металлу.

Хотя трудно иметь идеальную конфигурацию, подходящую для всех требований, большинство токарных станков обеспечивают уровень управления скоростью, который изменяет конфигурацию скорости, мощности и крутящего момента в соответствии с вашими требованиями.

Эта способность контролировать скорость и мощность позволяет использовать токарный станок по дереву для обработки мягких металлов и наоборот, но за счет качества и точности.

Материалоемкость

Материалоемкость токарного станка — важный фактор, который следует учитывать при покупке токарного станка.

Обычно зависит от мощности, скорости и крутящего момента токарного станка.

Токарный станок с высоким крутящим моментом может обеспечить лучшие результаты обработки металлических заготовок по сравнению со станком с более высокой скоростью вращения шпинделя, который идеально подходит для обработки дерева.

Кроме того, производительность токарного станка также зависит от степени свободы (количества осей) токарного станка.

Токарный станок с более высокой системой осей может обрабатывать сложные геометрические формы с более высокой точностью и коротким циклом.

Ременный привод или шпиндель с прямым приводом

Трансмиссия, используемая для привода шпинделя, играет важную роль в определении производительности токарного станка.

Ременная передача является одной из наиболее часто используемых систем трансмиссии в токарных станках.

Однако, по сравнению с прямым приводом, ременный привод обеспечивает более медленное изменение скорости и меньшую выходную мощность.

Обычному ременному приводу требуется почти в два раза больше времени, чем шпинделю с прямым приводом, чтобы достичь скорости 0-3000 об/мин.

Инструменты, необходимые для вашего применения

Помимо учета затрат на покупку токарного станка, инструменты, необходимые для вашего применения, также могут повлиять на бюджет вашего токарного станка.

Как правило, твердосплавные токарные инструменты рекомендуются для большого съема материала, гладкой поверхности и длительного срока службы.

Токарный станок с ЧПУ по сравнению с традиционным токарным станком

При покупке токарного станка важно учитывать тип токарного станка, подходящего для вашего применения.

Существуют различные токарные станки, которые используются для различных сценариев обработки.

После выбора подходящего типа токарного станка важно также подумать о выборе токарного станка с ЧПУ.

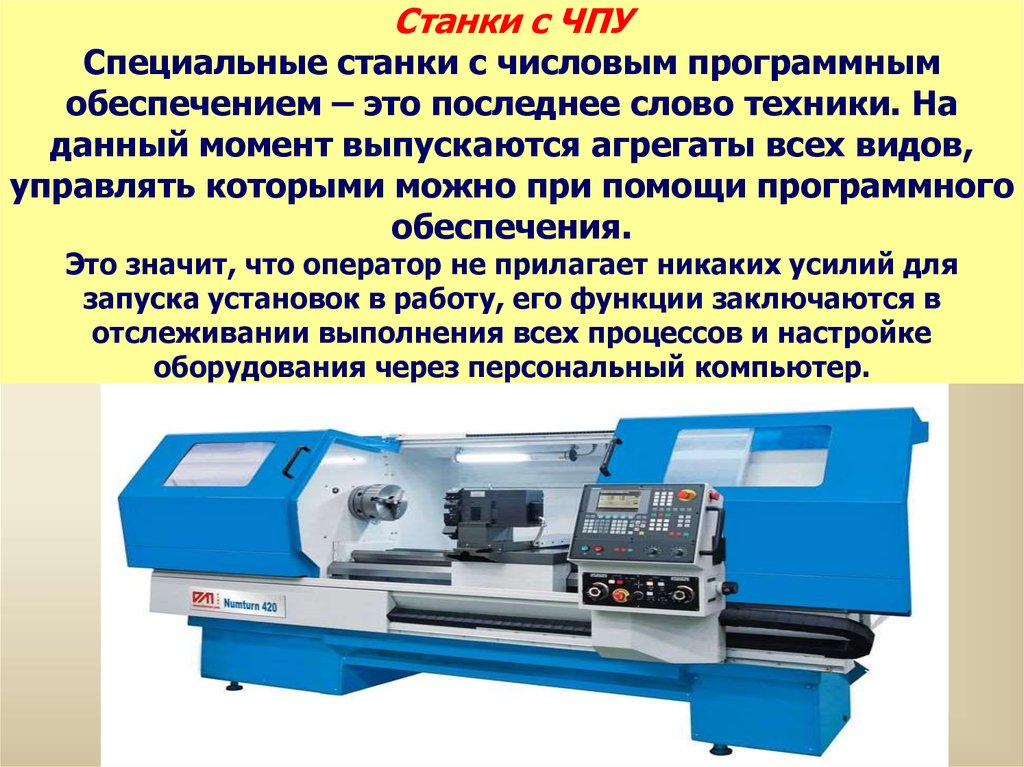

Токарный станок с ЧПУ, как правило, дороже, чем традиционный токарный станок, но может обеспечить более высокую точность и повторяемость.

Поэтому для приложений, требующих обработки сложной геометрии с высокой точностью, рекомендуется использовать токарный станок с ЧПУ.

Кроме того, токарные станки с ЧПУ являются хорошей инвестицией для будущих приложений, где может быть желательно массовое производство продуктов с коротким временем цикла.

Часто задаваемые вопросы (FAQ)

Какие существуют три основных типа токарных станков?

Существует три основных типа токарных станков: центральный токарный станок, настольный или мини-токарный станок и токарный станок с ЧПУ. Центровые токарные станки можно разделить на токарные станки с двигателем и скоростные токарные станки. В то время как токарные станки с ЧПУ включают в себя все типы токарных станков по металлу с компьютерной системой для автоматизации процесса обработки.

Можно ли использовать настольный токарный станок для обработки металлов?

Да, токарно-карусельный станок можно использовать для обработки металлов. Однако эти станки сравнительно менее жесткие, чем центральные токарные станки, и поэтому идеально подходят для обработки мягких металлов, таких как латунь, алюминий, медь, цинк и другие неметаллические материалы.

В чем разница между токарным станком Capstan и токарным станком с револьверной головкой?

Токарный станок Capstan — это легкий токарный станок, идеально подходящий для обработки мягких материалов, тогда как револьверный токарный станок идеально подходит для обработки тяжелых материалов. В токарно-револьверном станке резцедержатель можно перемещать вдоль поперечной оси, который в противном случае нельзя перемещать в поперечном направлении на токарном станке Capstan. Кроме того, токарно-револьверный станок идеально подходит для обработки более крупных заготовок по сравнению с токарным станком Capstan.

Что такое токарный станок? Объясните конфигурацию машины из цели обработки!

Знаете ли вы машину под названием «токарный станок»? Хотя это редко встречается в нашей повседневной жизни, оно играет важную роль в создании всех продуктов вокруг нас. В этой статье мы объясним цель обработки токарного станка и конфигурацию станка.

1. Что такое токарный станок?

Токарный станок — это станок, который обрабатывает металл путем вращения обрабатываемого материала и применения лезвия для придания ему цилиндрической формы. В качестве простого примера представьте себе чистку яблока. Это похоже на тонкую очистку яблока ножом при медленном вращении яблока. Яблоко — это материал, вращающееся устройство — это веретено, а нож — режущий инструмент. Итак, токарный станок — это машина, которая прижимает режущий инструмент к вращающемуся материалу, перемещая его параллельно главной оси, разрезая его, чтобы сформировать цилиндрическую форму.

Изображение очистки яблок и резки на токарном станке.

2. Что он обрабатывает?

Токарный станок — это станок, предназначенный для обработки цилиндрических форм. Он в основном используется для обработки цилиндров и конусов. Кроме того, он также может выполнять сверление и обработку винтов. Чтобы дать вам представление о том, какие детали используются для обработки на токарных станках, скажем, что в большинстве продуктов, с которыми мы знакомы, используются детали, обработанные на токарных станках.
Автомобильные детали, детали самолетов, детали строительной техники, медицинские детали, детали, связанные с энергетикой, детали бытовой техники, детали оборудования для производства полупроводников и т. Д. В основном представляют собой сборные изделия с использованием деталей, обработанных на токарных станках. Мы можем обрабатывать все виды материалов, включая железо, алюминий, нержавеющую сталь, латунь, литье и смолу.

3. Какую обработку можно сделать?

Токарный станок вращает материал и прижимает к нему инструмент (вставку) для его обработки. Его можно использовать для различных типов обработки в зависимости от типа используемого режущего инструмента и способа его перемещения. Как правило, можно выполнять обработку внешнего диаметра, обработку внутреннего диаметра, обработку торца, обработку резьбы, обработку канавок, обработку отверстий (сверление), обработку конуса с углом, например конической формы, и обработку по дуге окружности. Комбинация этих различных методов обработки используется для изготовления одной детали.

Технологическая схема должна определить, какие режущие инструменты используются, метод обработки и порядок обработки. Обработка выполняется путем смены инструмента и перемещения его в соответствии с технологическим заданием. Хотя для работы на машине требуются навыки мастера, она полезна для быстрой доставки отдельного продукта или для детальной модификации обработанного продукта.

4. Конфигурация станка

Токарный станок состоит из четырех основных частей: станины, шпинделя, револьверной головки и задней бабки. Вкратце, главный шпиндель удерживает материал и вращает его. Револьверная головка, к которой крепится инструмент, перемещается, формируя обрабатываемую деталь. Задняя бабка поддерживает длинную заготовку. Наконец, кровать — это основа, на которой установлены три платформы.

В случае токарных станков с ЧПУ базовая конфигурация такая же, но также включены устройство ЧПУ и рабочий экран.

Базовая конфигурация токарного станка

4-1. Станина

Станина — это основа станка, поддерживающая шпиндель, револьверную головку и заднюю бабку. Если станина слабая, шпиндель и закрепленная на ней револьверная головка будут деформироваться во время движения, что сделает невозможным выполнение точной обработки.

РубрикаРазное
