Толщина профнастила кровельного: Как подобрать профлист для кровли? Основные правила
проф листы, стандартные размеры, максимальная длина профнастила, какие бывают размеры листа, ширина волны кровельного профнастила
Содержание:
Описание профлиста и его разновидности
Стандартные размеры профнастила — толщина, максимальная длина
Правила расчета материала для кровли
Среди кровельных материалов, используемых в частном и промышленном строительстве, лидером можно назвать профнастил. Популярность этому материалу обеспечивает практичность, долговечность, устойчивость к любой погоде и приемлемая стоимость. Незначительный размер листа профнастила не доставляет сложностей при перекрытии кровли любой геометрии и уклоне скатов. Благодаря своей универсальности материал широко используется при возведении дачных и садовых домиков. Однако прежде чем начинать строительство с использованием профнастила нужно подробнее изучить качественные характеристики материала, размеры проф листов, а также узнать, как правильно рассчитать необходимое количество.
Описание профлиста и его разновидности
Профнастил — это материал для кровли, изготовленный из листовой стали высокого качества, прошедшей холодную прессовку. В результате этого процесса гладкий стальной лист приобретает волнистый профиль. Его вертикальные стенки выступают в качестве дополнительных ребер жесткости, благодаря которым материал становится более прочным и жестким. Защитой профнастила от образования коррозии становится слой специальной краски или полимерного покрытия.
Эксплуатационные качества и область применения определяют следующие виды профнастила:
- Стеновой материал. Представители этого класса изготовлены из стальных листов незначительной толщины и имеют невысокий профиль. Следовательно, материалу присуща низкая несущая способность. Поэтому в большинстве случаев такие листы используют при строительстве оградительных конструкций и для обшивки стен. В качестве кровельного материала стеновой профлист может использоваться для временного покрытия.
- Несущий профлист. Для производства такого материала используется более толстая сталь, чем в предыдущем варианте, а высота профиля может быть более 10 см. Несущая способность имеет более высокие показатели, что позволяет использовать такой вид покрытия при строительстве ангаров и гаражей. Допускается покрывать несущим профнастилом плоские и односкатные крыши большой площади.
- Универсальный профнастил. Этому материалу свойственны средние характеристики между несущим и стеновым профлистом. Широко используется в качестве кровельного покрытия, так как имеет достаточную толщину и несущую способность в совокупности с приемлемой стоимостью.
Качество профилированных листов определяется тремя параметрами: толщина, ширина волны профлиста и его геометрия, которые регламентированы ГОСТ 24045 от 1994 года. Согласно этому документу профнастил имеет стандартные параметры и допустимые нормы погрешностей.

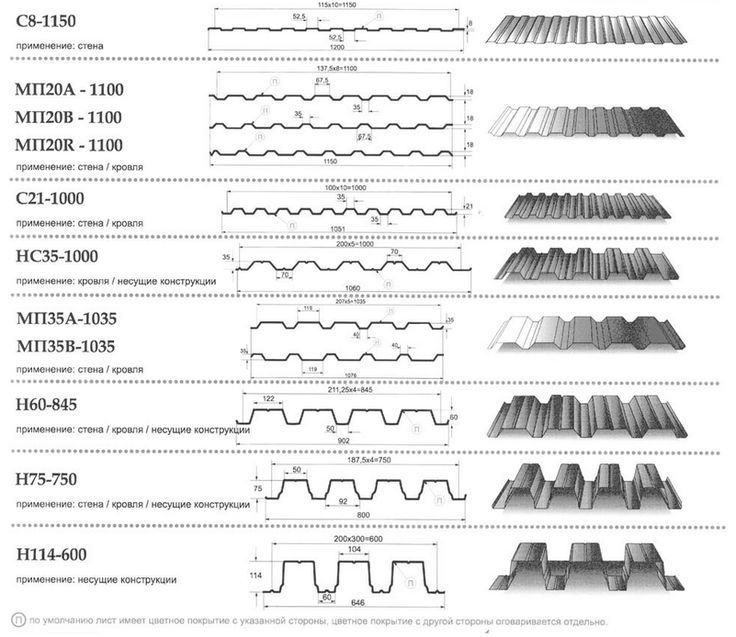

Стандартные размеры профнастила — толщина, максимальная длина
Среди достоинств можно выделить размеры листа профлиста оцинкованного, благодаря которым можно выбрать оптимальный вариант кровельного материала.
Марку профлиста определяют по четырем параметрам:
- Толщина стали.
- Максимальная длина профлиста и его ширина.
- Геометрия профиля.
- Высота волны.
По этим критериям формируется цена на материал и определяется сфера применения. К примеру, для забора рекомендуется выбирать листы небольшой толщины и длины для удобного размещения между столбами. В качестве кровельного покрытия лучше использовать профилированные стальные листы, высота волны которых составляет более 5-6 см.
Кровельные материалы на основе профлиста должны иметь следующие параметры:
- Длина кровельного профнастила определяется областью применения.
Перекрытие кровли жилых домов выполняется листами длиной 6 метров, хотя производитель может выпускать материал длиной до 14 метров. - В отличие от длины ширина профлиста не может быть произвольной по причине определенных условий производства. Стандартный размер профнастила, поступающего для профилирования — 125 см, параметры готового листа напрямую зависят от высоты и формы волны. К примеру, профлист марки С75 имеет ширину 80 см, а стеновой профнастил С8 — 120 см.
- Толщина профлиста для покрытия кровли может составлять от 0,45 до 1,2 мм. На основании этого определяются прочностные характеристики и несущая способность материала. Помимо этого с увеличением толщины листа возрастает его стоимость.
Профнастил для кровли должен иметь более высокую волну, чем стеновой аналог. Это необходимо для эффективного отвода с крыши талой и дождевой воды.
Правила расчета материала для кровли
Очень часто встречаются случаи, когда приобретенного материала не достаточно для полного завершения работы.
Такая ситуация может стать причиной некачественного выполнения кровельных работ и повлечь за собой дополнительные расходы. Избежать возникновения такой проблемы помогает расчет необходимого количества листов.
Для этого достаточно выполнить следующие действия:
- Вначале высчитывают площадь одного ската. Самым легким вариантом можно назвать простую крышу с двумя прямоугольными скатами. Нужное значение определяется умножением длины прямоугольника на его ширину. Полученный результат умножается на два.
- Теперь нужно определить полезную площадь одного листа выбранного материала для кровли. Для этого от геометрической площади листа следует вычесть величину вертикального и горизонтального нахлеста. На размер этих параметров влияет марка профилированных листов и угол наклона крыши.
- Далее общую площадь кровли делят на полезную площадь одного листа, полученное значение округляют до целого числа в большую сторону.
По мнению профессиональных кровельщиков, нужно покупать профнастил с запасом 10-15%.
Причем запас увеличивается с возрастанием уровня сложности конструкции.
Для качественного выполнения кровельных работ необходимо знать, какие бывают размеры профнастила для крыши, какой формы и высоты должна быть волна профиля, а также какое необходимо количество листов кровельного материала.
Оптимальные размеры профлиста для кровли — от высоты волны до длины
Профнастил — особый материал. В отличие от большинства кровельных покрытий, которые крайне редко используют для других задач, профлист универсален. Из него делают заборы, им обшивают стены и кроют крыши, его используют в качестве несъемной опалубки и для устройства перекрытий. Поэтому при выборе материала важно знать оптимальные размеры профлиста для кровли. Или как минимум понимать, как их определить. Об этом и расскажем в статье.
Главное в размерах профиля для крыши — высота волны (или глубина профилирования) профнастила. Именно она во многом определяет несущую способность этого материала. Различия в форме профиля между разными марками тоже влияет на допустимую нагрузку, но по сравнению с высотой кровельного профлиста это влияние минимально.
Допустимая и оптимальная высота профнастила
Если упростить, то все марки профнастила с глубиной профилирования меньше 18 мм крайне нежелательно использовать в качестве кровельного материала для жилых домов. Ими можно крыть крыши сараев, амбаров и других хозяйственных построек, но только при условии, что скаты кровель довольно крутые.
А вот 18-21 мм — это уже допустимая высота профлиста для кровли дома. Некоторые компании даже выпускают специальный кровельный профнастил с такой глубиной профилирования. Впрочем, допустимая — не значит оптимальная.
Лучше всего для покрытия кровли подходит профлист с высотой профиля от 35 мм и более. Такой профнастил даже маркируется как «Н» (несущий) или «НС» (несуще-стеновой), а не как «С» (стеновой).
Как выбрать высоту профнастила
К сожалению, знать минимальную глубину профилирования, при которой профлист допустимо использовать для кровельных работ, недостаточно. Ведь разброс просто огромный: с одной стороны диапазона — стандартные С-20 и С-21, с другой — Н-153 с колоссальной несущей способностью, которая превышает тонну на единицу площади. При этом разница между этими марками в цене настолько же колоссальная, поэтому просто взять профнастил с большой высотой волны «на всякий случай» — не выход.
Как же выбрать высоту профнастила для крыши? Все стандартно: нужно считать.
Сначала надо посчитать нагрузку на кровельное покрытие. Не на всю крышу, а именно на кровельный материал — профлист не держит кровельный пирог под собой, он должен выдержать только нагрузку, которая будет над ним. Это сумма:
- веса лежащего на скатах крыши снега;
- давления ветра, которое может достигать несколько десятков килограмм на единицу площади;
- массы опирающегося именно на кровельное покрытие оборудования;
- среднего веса человека, который может подняться на крышу для ее обслуживания.
Дальше эту нагрузку нужно сравнить с несущей способностью марок профнастила с разными размерами профиля. Если расчет приблизительный, а не окончательный, который делается, например, для оценки стоимости кровель из разных материалов, несущую способность можно взять из таблицы ниже.
Если же нужно выбрать окончательные размеры профлиста для устройства кровли, тогда в качестве справочных материалов подходят только два источника:
- Нормативная документация, например, ГОСТ 24045-2016. Но только если речь о стандартной марке профлиста, которая изготовлена именно по ГОСТу, а не по ТУ.
- Официальные инструкции и спецификации материала от производителя профнастила. Причем не любого, а именно того, чей материал вы собираетесь купить.
Иначе вы рискуете неправильно подобрать марку профнастила со всеми вытекающими из этого последствиями.
Также при выборе размеров кровельного профлиста для крыши важно обращать внимание на схему опирания и расстояние между опорами.
Эти параметры всегда указываются в характеристиках. Чтобы лист выдержал нормативную нагрузку, они должны быть идентичны тем, что указаны в таблице. Это связано с тем, что профнастил на опорах «работает» не всегда так, как человеку подсказывает обычная логика.
Например, возьмем несущую способность профлиста С21-1000-0,55 для шага опор 1,5 м из таблицы выше. Так, при первой схеме опирания (две опоры) он может выдержать 84 кг/м
Без специального образования сложно понять такие особенности поведения материала в зависимости от параметров монтажа профнастила на крыше. Поэтому — только официальные источники и тщательнейшее следование инструкции.
С толщиной профнастила все проще. Для крыши в большинстве случаев берут материал из стали 0,5-0,55 мм. Этого хватает, чтобы профлист было сложно пробить упавшей ветке дерева, но при этом его цена остается относительно низкой.
Но если вы хотите, чтобы кровля прослужила как можно дольше, такой толщины недостаточно. Нужен профлист 0,6 мм, а лучше — 0,7 мм. В последнем случае у кровли еще и несущая способность будет высокая, а оставить на ней вмятины и тем более пробить ее будет крайне сложно.
Листы толщиной более 0,7 мм — это уже материалы для несущих конструкций, а также для плоских кровель. Особенно, если их не планируется регулярно чистить от снега — нагрузка в этом случае будет очень большая, и тонкий лист ее просто не выдержит. В частности, у крупных торговых центров крыши, бывает, делают из профнастила толщиной 1,1-1,2 мм.
Совсем тонкий профлист 0,45 мм и менее для кровель жилых домов использовать нельзя. Но допустимо крыть им хозяйственные и временные постройки, а также беседки, террасы, веранды.
Из всех размеров профиля для крыши длина — самая однозначная характеристика. Есть три правила ее выбора.
Правило первое: длина листа профнастила должна быть по возможности равна длине ската. Это позволит закрыть крышу без поперечных стыков. И это очень важно, поскольку поперечные стыки намного уязвимее с точки зрения протечек, чем продольные. Но при этом нужно соблюдать баланс между длиной листа и удобством его монтажа.
Например, большинство производителей выпускают профнастил длиной до 12 м. Некоторые компании под заказ могут произвести даже более длинные листы. Но с таким материалом не очень удобно работать, поэтому, если вы не уверены, что сможете правильно уложить без деформации настолько длинный профнастил, лучше взять более короткий, но удобный в монтаже материал.
Правило второе: если длина ската больше 12 м, то длину профлиста подбирают так, чтобы:
- продольный стык обязательно приходился на брусок обрешетки;
- нахлест был равен минимум 15 см;
- был минимум отходов.
Правило третье: если дом построен в месте, куда нельзя заехать на грузовике с длинным кузовом, длина листов ограничивается размерами транспорта для их перевозки. Дело в том, что длинные листы крайне нежелательно вручную переносить на значительные расстояния. Листы можно деформировать и повредить, если случайно задеть какое-то препятствие при их перегрузке.
Помимо толщины и длины листа, а также высоты кровельного профиля, есть и другие важные размеры, которые нужно учитывать при выборе материала.
В первую очередь, это шаг волны. Чем он меньше (пропорционально высоте волны), тем большую нагрузку способен выдержать профлист.
Не менее важна ширина нижней и верхней волны. Для крыши лучше всего подходят асимметричные профили с широкой нижней волной и узким гребнем верхней. Такой профлист плотнее прилегает к обрешетке и хорошо противостоит ветровой нагрузке.
Еще желательно, чтобы у профнастила была капиллярная канавка — небольшой желобок по краю листа.
Он препятствует попаданию влаги через продольный нахлест — вода, поднимаясь в щели между двумя листами, просто падает в этот желоб и не идет дальше.
А вот какая ширина у профлиста для кровли — неважно. Поскольку весь профнастил делается из тонколистовой стали стандартных размеров, его ширина зависит исключительно от формы профиля и высоты волны. Поэтому ориентироваться на этот параметр нет смысла.
Размеры профнастила для кровли должны быть следующими:
- Высота волны: минимум 18-20 мм, оптимально от 35 мм.
- Длина листа должна быть равна длине ската или, если крыша слишком большая, ее нужно подобрать так, чтобы поперечный нахлест приходится на обрешетку.
- Толщина: минимум 0,5-0,55 мм, но лучше 0,6-0,7 мм.
Кроме того, для крыши лучше всего подходит асимметричный профиль со сравнительно небольшим расстоянием между волнами и капиллярной канавкой.
