Толщина швов облицовочного кирпича: Толщина раствора в кирпичной кладке

Содержание

Толщина шва кирпичной кладки, стандартные требования, фото и видео

Качество и надежность кирпичной кладки напрямую зависят от выбранной и реализованной толщины наносимого в продольных и вертикальных швах раствора. Эта величина закладывается еще на стадии проекта, контролируется на каждом ряду и проверяется путем измерения высоты возводимого участка через 5-6. Отклонение от рекомендуемых значений приводит к перерасходу состава, образованию непрочных связей между блоками и быстрому разрушению в дальнейшем. Снижение прочности обусловлено возникновением дополнительных нагрузок на сжатие и изгиб и неравномерным выводом влаги из соединительных смесей, что недопустимо.

Стандартные требования к толщине шва

Усредненное стандартное значение составляет 10 мм, более точное выбирается в зависимости от вида кирпича и конструкции. При больших отклонениях в меньшую сторону строителям не удается компенсировать возможные неровности керамических изделий и расчетного количества блоков может просто не хватить, в большую – стены теряют прочность по приведенным выше причинам.

Заявленные стандартом точные параметры актуальны при использовании рядовых элементов при возведении несущих систем. Для кирпичных кладок толщина горизонтальных швов поддерживается на уровне 12 мм, вертикальных – 10. Допустимый предел в продольных рядах варьируется от 10 до 15 мм, поперечных – от 8 до 12. Отклонение от заявленного в проекте значения недопустимы, он постоянно контролируется и проверяется.

На толщину и равномерность швов оказывают влияние:

1. Профессионализм каменщиков. Ввиду высоких требований к надежности конструкций из мелкоштучных блоков работы доверяют узкопрофильным специалистам, в идеале – опытным бригадам.

2. Жесткость раствора и выбранная технология. При размещении вприжим используются густые высокопрочные цементно-песочные смеси, толщина шва выполняется максимально возможной – 12 мм. При задействовании более жидких и пластичных составов (впристык и с подрезкой) класть изделия следует как можно теснее. Расстояние между соседними элементами в этом случае не превышает 8-10 мм.

3. Климатических условий и последующей эксплуатации зданий. При проведении работ в зимнее время и использовании растворов с противоморозными добавками или обогреве конструкций швы между кирпичами рекомендуют делать минимальными. Это же относится к стенам, возводимым в северных широтах, для снижения влияния низких температур их кладка должны быть максимально монолитной.

4. Геометрическая точность размеров и форм. В сравнении с размещаемыми на 2-3 см строительного клея газобетонными блоками монтировать кирпич сложнее из-за необходимости корректировки отклонений от заявленных и нормативных значений. Использование дешевых и неодинаковых элементов вынуждает каменщиков менять толщину швов в отдельных рядах на 1-2 мм для подгонки под проектные данные.

Последний фактор обычно является решающим. Аккуратную корректировку изделий с неправильными размерами и формами могут выполнить только профессиональны, при больших отклонениях итоговая прочность конструкций снижается до 25%. Армирование помогает слабо, для снижения рисков материал тщательно проверяется еще на стадии приобретения. Помимо толщины раствора на надежность кирпичной кладки оказывают влияние марка прочности, доля пустот и морозостойкость продукции, эти характеристики учитываются наряду с геометрической точностью.

Приведенные правила актуальны для любых мелкоштучных элементов, включая силикатные и облицовочные. Незначительное увеличение толщины допускается при работе с двойными разновидностями, но в целом при возведении несущих конструкций и лицевых кладок прослойка поддерживается в пределах 10 мм в вертикальных швах, 12 мм – продольных. Исключение составляют топки высокотемпературных печей и аналогичные сооружения из огнеупоров – размещается около 5 мм специального раствора. К отдельной группе относится плитка прямоугольной формы, ее монтируют с соблюдением рекомендуемой нормы расшивки, в свою очередь зависящей от фактуры и вида края изделий и требований к влагозащищенности.

Подбор толщины шва кирпичной кладки

Визуальным осмотром качество строительства здания определяется по тому, насколько точно выдержана толщина шва кирпичной кладки. При этом не имеет значения, какой объект возводится, будь то жилой дом или хозяйственная постройка, ограждение или декоративные предметы ландшафтного дизайна. Красота должна быть во всем, а для технических сооружений очень важно соблюдение заданных пропорций.

Несоблюдение расстояний по горизонтали и вертикали между кирпичами не только уменьшает привлекательность дома, но и приводит к снижению его надежности. Вот поэтому и проводится постоянный контроль швов при строительстве. Выполняется контроль как визуально, так и посредством измерений.

Виды и габариты кирпича

Перед тем как начать говорить о размере шва кирпичной кладки, необходимо понять конструктивные особенности ее составляющих блоков. Блоки-кирпичи применяются в течение многих веков и за это время у них появились новые названия — это саман, клинкер и керамит, динас и шамот. Понятно, что изготавливаются они из глинистых материалов многообразного минерального состава по различным технологиям, но от этих показателей габариты шва никак не зависят.

А вот плотность и наличие пустот напрямую влияют на прочность кладки. В зависимости от наполнения кирпич может быть:

Полнотелым, т.е. незаполненные пространства в нем отсутствуют, но пористость есть. В силикатном изделии этот показатель 12-14%, а в клинкере 5%. Из них возводят несущие конструкции.
Пустотелым. Для силикатного самана пустотелость лежит в пределах 24-28%, для керамита до 45%. Поскольку воздух — это хороший теплоизолятор и плохо проводит звук, эти характеристики обретают и стены зданий, построенных из такого материала.

При устройстве каминов, печей и дымовых труб применяют полнотелый кирпич, а при кладке внутренних стен и перегородок — пустотелый.

Полые камеры внутри изделия могут быть округлой или прямоугольной формы, их количество 4-10 с кратностью 2.

Кладочный раствор наносят на плоскость грани, обладающей большим размером, которую называют постелью. Две другие — это ложковая часть и торец или тычок, самой меньшей площади. В зависимости от того, какая сторона кирпича является внешней, и ряды кладки могут быть ложковыми или тычковыми.

Существуют определенные стандарты для габаритов керамитов и клинкеров. Один показатель — это размеры в плане. Он постоянный для всех разновидностей (250 на 120 мм), а высота различается по названию кирпича:

одинарный — 65;
полуторный — 88;
двойной — 138 мм.

Евростандарты незначительно отличаются от российских. В плане это 240 на 115 или 210 на 100 мм при высоте соответственно 52, 61, 71, 113 и 50, 65 мм. Изменчивость размеров шва будет мало зависеть от того, по какому стандарту изготовлен кирпич.

Факторы, определяющие размеры шва

Консистенция кладочного раствора такова, что позволяет при создании на него давления заполнять неровности поверхности, но только в том случае, если слой смеси не превышает определенной толщины. При нарушении условия происходит просто расползание массы по сторонам без заполнения шероховатостей, что ухудшает качество шва. Оптимальной с этой точки зрения величиной является для горизонтального шва в кирпичной кладке 10-15 мм. Вертикальные можно выдерживать в несколько меньшем интервале, в среднем 10 мм.

Вычисляют общесреднее значение толщины слоя раствора измерением каждого в пределах высоты кладки, рекомендуемая цифра — 12 мм. Это касается кирпичей одинарных (высотой 65) и полуторных (88), ее используют при разработке проекта строительства. Если же керамит двойной (138), то и шов должен увеличиться до 15 мм. Чтобы работать не на глазок, применяют пластмассовые вставки — шаблоны между элементами кладки наподобие крестиков при наклеивании кафельной плитки.

Нестандартные элементы и влияние включений в растворный слой

Отдельно надо рассмотреть строительство из других строительных материалов, размерами значительно превосходящих кирпич. Это следующие изделия:

Газоблоки и пеноблоки. С применением кладочного раствора устанавливают только первый ряд. Толщина шва при этом определяется неровностями основания, сам слой играет выравнивающую роль. Дальнейшая же кладка производится на клеевую основу, у которой толщины практически нет.
При использовании железобетонных элементов раствор не должен быть густым. Обычно к нему подмешивают известковое молочко. Толщина шва здесь также не нормируется, просто идет сглаживание неровностей.

В каменной кладке невозможно выработать какой-то приближенный к реальности норматив, поскольку места прилегания блоков не имеют ровных граней, а представлены только неровностями. Причем часто строго вертикальные швы отсутствуют, а наклонные их заменяют. Но заполнение раствором расстояний между камнями должно быть полноценным, обычно размер щелей 30-40 мм.

Иногда при кладке применяют армирующую сетку, но ее толщина незначительна и на стандартную величину шва влияния не оказывает. В зимнее время для прогрева кирпичной кладки между керамитов закладываются прогревочные электроды, но и при таких условиях расстояние между плоскостями следует выдерживать в пределах 12 мм.

Способы расшивки

В зависимости от того, как будет оформлена фасадная сторона кирпичной кладки, шов может быть полного наполнения или неполного, углубленного на 10-15 мм внутрь стенки. Этим повышается адгезия (прилипание) штукатурки, планируемой к нанесению на поверхность сооружения.

Наполненный раствором промежуток между кирпичами идет под расшивку. Излишняя масса, выдавленная керамитом, убирается этим инструментом. Затем оформляется, в зависимости от условий эксплуатации конструкции, форма шва. Она может быть выпуклой, если может случиться попадание атмосферных осадков, или вогнутой при отсутствии таких предпосылок. Отделка кирпичной кладки расшивкой придает ей более презентабельный вид и может выполняться в контрастных по отношению к керамиту цветах (белым или черным).

Этот прием используют для обновления фасада старого кирпичного дома. Старые швы слегка заглубляются для нанесения новой мастики. Работа эта очень кропотливая, но результат выглядит превосходно, сооружение буквально преображается и выглядит как свежеуложенное. Заглубление в старый раствор выполняется при помощи долота или самодельного инструмента, величина бороздки 2-3 мм.

Контроль толщины шва

При кажущейся простоте возведения кирпичной стены дело непростое и ответственное, ведь при несоблюдении технологического режима и установленных нормативов по отдельным элементам кладки, в том числе и размеров швов, прочность сооружения будет недостаточной, а объект не будет принят в эксплуатацию. Поэтому во время строительства осуществляется постоянный контроль расстояний между рядами керамитов и наполняемостью промежутков раствором. Как уже говорилось выше, для стандартного кирпича размер шва горизонтального 12 мм при колебаниях от 10 до 15, вертикального — 10 мм (от 8 до 15).

При кладке в зимнее время строители стараются выдерживать минимальные значения для скорейшего схватывания раствора. А при использовании огнеупорного клинкера или шамота размер сокращается до 5 мм. Методика проверки простая:

выделяют 10 рядов кладки и делают замер общей высоты;
определяют суммарный размер кирпичей, умножив 10 на 65 мм для одинарного или на 88 для полуторного;
вычитают из первого значения второе и разность делят на количество промежутков.

Результат должен находиться в пределах норм, установленных проектом. Делается это как можно чаще, чтобы была возможность вмешаться в процесс при выявлении расхождений.

Толщина шва в кирпичной кладке: от чего зависит

Содержание

1 Значение перевязки при возведении конструкции
2 Виды применяемого шва
- 2.1 Тип и размеры
- 2.2 Укладываем шамотный кирпич правильно
- 2.3 Как сделать качественный шов?
3 От чего зависит толщина швов?

Параметры перевязки материала в строительном процессе выбирают на стадии проектирования конструкции. Зависит толщина шва кирпичной кладки от размеров рабочего материала. Чтобы получить ровный результат постройки, применяют параметры горизонтального — 12 мм (допустимые отклонения 10—15), вертикального — 10 мм (в исключении 8—15). На качество и прочность конструкции влияет выбор способа кладки, перевязка, тип выбранного раствора. Для каждого вида рабочего материала проектируется отдельная величина шва между кирпичами, которая контролируется при кладке каждого слоя стройматериала.

Значение перевязки при возведении конструкции

Безопасность строительной конструкции зависит от его правильного возведения. Обычная кладка осуществляется длинной стороной материала, такой способ называется ложками, короткой стороной и поперек стены — тычками. Возведение начинается с выведения углов на несколько кирпичей выше обычной конструкции. Слой, сформированный между кладкой, поправляется, а излишки убирают, пока раствор не затвердел. После осуществляют расшивку.

Главные правила:

При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
Возникшие лучше выровнять следующим рядом.
Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

При несоблюдении установленных параметров конструкция будет недостаточно прочной. Правильная расшивка обеспечивает построению устойчивость от воздействия внешних факторов.

Вернуться к оглавлению

Виды применяемого шва

12 мм – стандартная толщина перевязки по горизонтали.

Во время возведения любого ряда конструкции размеры шва в кирпичной кладке играют важную роль. Визуально определяют качество строительства, благодаря которому конструкция становится единым целым. Стандартные размеры перевязки материала: горизонтальный — 12 мм, вертикальный — 10 мм. Применение большего зазора уменьшает теплоизоляцию и прочность стены. Благодаря параметрам зазора проводится расчет необходимого раствора для конструкции. Отклонения от заданных параметров не должны допускаться.

Вернуться к оглавлению

Тип и размеры

Горизонтальный — средний размер составляет 12 мм. Допускаются отклонения при выборе разного вида стройматериала: толщина шва не менее 10 и не более 15 мм.
Вертикальный — допустимая ширина 10 мм. В отдельных случаях допускаются такие параметры: минимальный шов — 8, максимальный — 15 мм.

Другие виды:

выпуклый;
в подрезку;
пустошовка;
односрезный;
двухсрезный вогнутый;
двухсрезный выпуклый.

Если при строительстве перегородочной стены нужно класть кирпичи на ребро, то слой раствора между ними может быть меньше.

Кладочный материал также кладется и на ребро, в таком случае параметры шва сокращаются до 6,5 мм — это обычно перегородочные стены. Шов подбирается под материал при возведении конструкция стен с воздушной прослойкой и утеплителем. В таком случае пользуются таблицей с размерами требуемого стройматериала. При уменьшении параметров перевязки возрастает количество строительного материала, при увеличении — наоборот. Для таких стройматериалов, как силикатный, белый, полнотелый и пустотелый, применяются стандартные размеры.

Вернуться к оглавлению

Укладываем шамотный кирпич правильно

В кладке кирпича необходимо уделять особое внимание качественной и правильной расшивке шва. При кладке шамотным кирпичом используют огнеупорный раствор. В незаделанные или заглубленные зазоры может попадать влага и разрушать конструкцию. Шамотный кирпич используется в строениях при достаточно высоких температурах. От температурного режима зависят и параметры перевязки: чем выше температура, тем тоньше делается шов. Представляют четыре размера перевязки при кладке шамотными кирпичами, в миллиметрах:

не более 1;
зазор 2;
толщина швов 3;
более 3-х.

Вернуться к оглавлению

Как сделать качественный шов?

Материал, предназначенный для облицовки, нужно класть целым.

Выделяют два вида изделия: полнотелый и пустотелый. Красный кирпич принято выкладывать целыми, а не половинками и кусочками. Тогда не учитывается кладка углов и получается лицевая красивая кладка облицовочного кирпича. Для красивой конструкции красным кирпичом используют шаблон, квадратную конструкцию из металла 10 на 10 мм. Зазор между блоками должен составлять 12 мм — горизонтальный, 10 мм — вертикальный. В случае выхода крайних рядов кирпича, раздвигают или сдвигают вертикальный шов на 2 мм в ту или иную сторону.

После выполненной корректировки перевязки не следует двигать блоки до полного схватывания раствора.

Вернуться к оглавлению

От чего зависит толщина швов?

В первую очередь на размер перевязки влияет размер кирпича, высота которого — 65 или 88 мм. При таких параметрах за основу берут толщину стандартного шва. В строительстве конструкции утолщенным кирпичом применяют максимально допустимые размеры. Следует помнить, что материал с большой массой создает давление на нижние ряды.

Если используют металлическую сетку или арматуру, применяют другие размеры швов кирпичной кладки: 12 и 10 мм. Возведение конструкции в зимнее время влияет на сам процесс. Жидкость в смеси на морозе кристаллизуется, тогда как в теплое время раствор становится сыпучим. Во избежание таких проблем в перевязку материала добавляют дополнительные связующие материалы для повышения пластичности раствора.

типы, технология работ, растворы, способы кладки кирпича и соответствие требованиям СНИПа

Надежность и качество кирпичной кладки зависят от толщины швов между изделиями. Эта величина закладывается на этапе составления проекта и должна контролироваться в каждом ряду. Проверять этот параметр необходимо методом измерения высоты через каждые 5-6 рядов.

Почему следует соблюдать нормы

Если рекомендуемые значения будут не соблюдены, это будет говорить о перерасходе раствора, образовании непрочных связей и быстром разрушении здания в дальнейшем. Снижение прочности объясняется возникновением нагрузок на сжатие и изгиб. Этот фактор обусловлен еще и неравномерным выходом лишней влаги из соединительных смесей. Это нельзя считать допустимым.

Требования СнИП к толщине шва

Толщина швов в кирпичной кладке в среднем составляет 10 мм. Конечное значение выбирается в зависимости от конструкции и вида используемых изделий. При больших отклонениях в сторону уменьшения не удается компенсировать неровности изделий, а расчетного количества блоков может не хватить. Если увеличить упомянутое значение, то стены потеряют прочность по освещенным выше причинам.

Упомянутые параметры используются при возведении несущих стен. Для кирпичных кладок толщина горизонтальных швов поддерживается на уровне 12 мм. Вертикальные швы обычно составляют 10 мм. Предел в продольных рядах изменяется от 10 до 15. В поперечных — от 8 до 12. Если проектом прописаны определенные значения, то отклонение от них недопустимо, поэтому в процессе работы необходимо осуществлять контроль и проверку.

Советы специалиста

На толщину швов в кирпичной кладке влияют несколько факторов. Это профессионализм каменщиков, выбранная технология и жесткость раствора, а также климатические условия при проведении работ и последующей эксплуатации. Что касается выбранной технологии жесткости раствора, то при кладке кирпичи могут укладываться в прижим, что требует высокопрочных цементно-песчаных смесей. Толщина шва при этом является максимально возможной — 12 мм.

Если используются пластичные и жидкие составы, то кирпичи укладываются впристык и с подрезкой, то есть как можно теснее. Шаг между соседними изделиями при этом не должно быть больше 10 мм. Толщина швов в кирпичной кладке делается меньше, если работы ведутся в зимнее время. К смесям при этом добавляются противоморозные вещества, а швы после укладки изделий прогреваются. Это относится и к стенам, которые выстраиваются в северных широтах.

Кладку делают максимально монолитной, чтобы снизить влияние низких температур. На толщину могут повлиять формы и геометрическая точность размеров. Если проводить сравнение с газобетонными блоками, которые укладываются на строительный клей (толщина шва при этом составляет 3 см), то монтировать кирпич сложнее, ведь приходится корректировать отклонения от нормативных и заявленных значений. Элементы могут быть неодинаковыми и дешевыми, что вынуждает специалистов менять толщину швов на 12 мм, чтобы осуществить подгонку под проектные данные.

Что еще важно знать

Последний фактор при выборе толщины швов в кирпичной кладке обычно является решающим. Осуществить правильную корректировку изделий с неправильными формами и размерами могут профессионалы, а при больших отклонениях итоговая прочность конструкции может быть снижена до 25 %. Для решения вопроса армирование помогает слабо, а материал должен быть хорошо проверен еще на стадии покупки.

На надежность кладки, помимо толщины раствора, оказывает влияние марка прочности. Важно учитывать морозостойкость, долю пустот наряду с геометрической точностью. Такая толщина горизонтального шва кирпичной кладки верна для всех мелкоштучных элементов, включая облицовочные и силикатные.

Увеличить толщину незначительно допустимо при работе с двойными разновидностями, но при возведении несущих стен и осуществлении лицевой кладки прослойка в отношении вертикального шва должна быть выдержана в пределах 10 мм; что касается продольного, это значение составляет 12 мм. В качестве исключения выступают топки высокотемпературных приборов отопления и аналогичные сооружения из огнеупорных изделий. Между ними следует оставить около 5 мм раствора. К отдельной группе следует отнести плитку прямоугольной формы. Ее укладывают с соблюдением рекомендуемой нормы расшивки. Она зависит от вида края изделий и фактуры, а также требований к влагозащищенности.

Толщина шва между облицовочными кирпичами

Толщина шва в облицовочной кирпичной кладке составляет 12 мм. Для того чтобы стена лучше дышала, каждый четвертый вертикальный шов необходимо заполнять раствором. В продаже можно встретить специальные прокладки-крестики, используемые для выполнения кирпичной кладки. С их помощью вы сможете сформировать одинаковую толщину швов.

Прокладки устанавливаются между соседними кирпичами и позволяют корректировать расстояние между изделиями. Перед тем как осуществить расшивку наружных швов, прокладки следует вынуть. Таким образом, толщина шва в кирпичной кладке облицовочного кирпича составляет столько же, как и в случае с обычным кирпичом.

Основные типы швов

В зависимости от последующей отделки и способа укладки, различают три вида швов:

пустошовка;
выпуклый шов;
вогнутый шов.

Если стену предполагается штукатурить, то для лучшей связи с финишным слоем швы со стороны лицевой поверхности не следует заполнять раствором на 15 мм в глубину. Такая кладка и называется пустошовка. Если раствор доходит до лицевой поверхности, то кладка выполняется в подрезку. Излишки смеси выдавливаются кирпичом на лицо и подрезаются мастерком. Их можно сгладить расшивкой.

В зависимости от вида расшивки, можно выделить выпуклый и вогнутый шов. Этот способ используется при кладке по однорядной системе перевязки. Но для облегчения труда следует использовать определенный алгоритм. После укладки тычковых кирпичей укладываются ложковые, затем идут внутренние версты и забутка стены. Если соблюсти такую последовательность, то переключаться с наружных верст на внутренние придется не так часто, как при кладке, которая предусматривает монтаж одного ряда, а после — другого.

Способы кладки кирпича

Теперь вам известна средняя толщина горизонтальных швов кирпичной кладки. Однако для хорошего результата важно поинтересоваться еще и методами проведения работ. Выбор того или иного метода подчиняется некоторым факторам, среди них:

время года;
пластичность раствора;
внешний вид лицевой поверхности.

Метод вприжим используется как для ложковых, так и для тычковых швов. Данная технология применима в связке с жесткими растворами с полным заполнением. От края растворной грядки лицевой стены должны быть выдержано около 10 мм. Существует еще 1 метод — вприсык. Еще одно его название — в пустошку. В данном случае лицевые швы заполняются не полностью. Здесь применимы пластичные растворы. При таком методе заполнение будет неполным, а шаг от вертикальной плоскости будет равен 30 мм.

Вы можете применить еще и метод вприсык с подрезкой. Раствор при этом расстилается, как и для методов прижим, а кладочные работы и ведутся как по технологии вприсык. Раствор должен быть жестким, а подрезка выполняется захватыванием кельмой выдавленного раствора. Излишки смеси набрасываются на следующий участок. Этот вид кладки более экономичен по расходу сопутствующих материалов.

Для забутовки применяется метод вполуприсык. Сначала укладываются внешние ряды, а работу придется выполнять обеими руками. Одновременно будет необходимо взять два кирпича и поднести их плашмя на расстоянии 8 см от уложенного раннее изделия.

Растворы для кирпичной кладки

Какая толщина шва в кирпичной кладке должна быть, вам теперь известно. Но для самостоятельного проведения работ важно поинтересоваться еще и видами растворов. Среди прочих следует выделить известковые смеси. Если требуется более пластичный состав для установки межкомнатных перегородок или установки ограждений, данная смесь подойдет как нельзя лучше. В основе будет песок, а также негашеная молотая известь. Компоненты смешиваются до получения однородной массы, к которой после добавляется вода. Такой раствор не должен иметь примесей и комков. На одну часть извести будет достаточно от 2 до 5 частей песка средней фракции.

Самым распространенным является цементный раствор, который готовится из одноименного ингредиента и песка. Пропорции могут быть самыми разными и зависят от марки цемента. Так, на часть цемента можно добавить от 3 до 6 частей песка. Сначала замешивается сухая смесь, к которой постепенно добавляется вода. Все перемешивается до однородной густой массы. Раствор может получиться малоподвижным, слишком жестким или излишне прочным.

Раствор может быть и сложным, в данном случае он состоит из извести, цемента и глины. К извести можно добавить цемент и другие компоненты. Глина добавляется для того, чтобы состав получился более пластичным. Он не разваливается при работе и укладывается легко. Ознакомившись с толщиной шва в кирпичной кладке для печи или стен жилого дома, вы должны определиться с тем, какая именно смесь будет использоваться для проведения таких работ.

В заключение

Для того чтобы здание получилось прочным, вы должны соблюдать СНиП 3.03.01-87. Эти документы действительны для работ по возведению каменных и кирпичных стен. Ознакомившись с информацией, вы сможете узнать, как осуществлять кладку из целых кирпичей и камней всех видов.

размер шва между кирпичами на стене по СНиПу и ГОСТу

Техника кладки кирпича

Перед использованием раствор перемешивают, так как тяжелые частицы могут опуститься вниз, а вода подняться наверх. Перемешанный раствор накладывают в ведра и переносят к месту кладки, где его распределяют. Сразу кладут полосу раствора — постель — для одного ряда. Под тычковый ряд ширина постели 200-220 мм, для ложкового — 80-100 мм. Если шов заполняется полностью, от края отступают порядка 10-15 мм, высота раствора — 20-25 мм, что при кладке обеспечивает шов в 10-12 мм. Перед установкой кирпича, раствор выравнивается кельмой.

Есть три техники ведения кирпичной кладки. На жестком малопластичном растворе используют технику «вприжим». При этом швы заполняются полностью. Если раствор пластичный, используют технику «вприсык».

Техника кирпичной кладки «вприсык»

Как уже говорили, этот способ кладки кирпича используют при пластичном растворе. Он должен быть подвижным, легко наносится и смещаться. Достигается это добавлением присадок. Выкладывать раствор можно сразу на вся поверхность стены: присадки позволяют продлить время до начала схватывания.

Постель кладется толщиной около 20 мм, от края остается отступ порядка 15-20 мм. Такой отступ позволяет избежать выдавливания раствора на лицевую поверхность, но при этом края швов остаются часто незаполненными. Это значительно снижает прочность стены, потому в регионах с сейсмической активностью кладка верстовых рядов (наружного и внутреннего) таким методом запрещена.

При кладке ложкового ряда берут кирпич, держа его с небольшим наклоном. Подводя к уже уложенному, на расстоянии 8-10 см начинают краем (тычком) подгребать раствор. При стыковке получается, что шов уже частично заполнен. Кирпич придавливается немного вниз (осаживается), прижимая его к постели. Излишки снимаются кельмой и отправляются или в ведро, или на стену.

Техника кладки кирпича «вприсык»

При такой технике часто получается, что вертикальные швы заполнены лишь частично. Потому этот метод называется еще «пустошовка». Их заполняют при укладке постели для следующего ряда. Если техника пока не очень отработана, заполнять швы лучше до укладки следующего ряда: пустоты снижают прочность и теплоизоляционных характеристики.

При кладке тычкового ряда все точно также, только подгребают раствор ложковой гранью. Забутка укладывается, как и тычковые ряды, а потом прижимается ладонью. Необходимо следить чтобы все камни находились на одном уровне. Делают это при помощи строительного уровня, а вертикальность стены проверяют отвесом каждые 3-4 ряда.

Техника «вприжим»

При работе с пустотелым кирпичом используют, как правило, жесткие растворы. В этом случае используется кладут кирпич техникой «вприжим». В этом случае работать приходится еще и кельмой.

Постель укладывают на расстоянии 10 мм от края, толщина по-прежнему около 20 мм. Так как тянется такой состав плохо, его подгребают к краю уложенного кирпича ребром инструмента. Левой рукой берут кирпич и прижимают его к кельме, одновременно выдергивая ее вверх. При этом продолжают давить кирпичом, добиваясь требуемой толщины шва (10-12 мм).

Техника «впритык»

Излишки раствора подбираются кельмой. Уложив несколько фрагментов, берут уровень проверяя горизонтальность ряда, постукиванием ручки кельмы выправляя положение. Выдавившийся при том раствор подбирают. Получается плотная кладка, но процесс занимает больше времени: требуется более количество движений.

Вприсык с подрезкой

Средний по производительности метод — вприсык с подрезкой швов. При этом методе постель раскладывается близко к краю (10 мм), как при кладке вприжим, а методика кладки — вприсык: загребли кирпичом раствор, поставили, придавили, сняли излишки. Если стену впоследствии не планируется ничем отделывать, через несколько рядов необходимо брать расшивку — специальный инструмент и придавать швам требуемую форму (выпуклую, вогнутую, плоскую).

Как видите, это своеобразный симбиоз. Чтобы работать было удобнее, раствор делают тоже с «промежуточной» пластичностью. Если он будет слишком жидким, он будет стекать по стене, оставляя потеки, потому его нужно замешивать чуть плотнее, чем при кладке вприсык.

Выполнение кладки в полтора и два кирпича

Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

поперечный шов, препятствующий соединению смещения кирпичей по всей конструкции;
перевязка вертикального шва;
продольный шов, препятствующий расслоению и смещению строительного материала, распределяет равномерную нагрузку.

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия. Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами.

Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Строительство в два изделия. Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

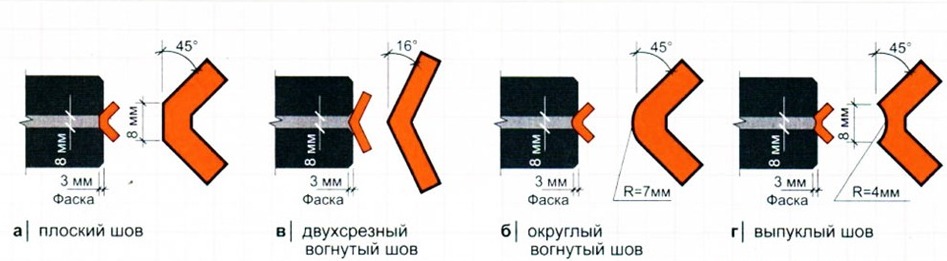

Варианты расшивки

Расшивка придает сооружению законченный вид и проводится по окончании кладки. Работа это кропотливая и требует от специалиста аккуратности проведения.

Расшивка служит для защиты раствора и кирпича от проникновения влаги через существующие трещины и неровности. Для лучшей адгезии в состав раствора добавляют специальные компоненты. Шов между кирпичами, размер которого соответствует стандартам, расшивается специальным инструментом. Его использование позволяет более четко и аккуратно проводить работу.

Различают несколько типов расшивки:

Выпуклая и вогнутая
В подрезку
Пустошовка
Односрезная
Двухсрезная вогнутая и двухсрезная выпуклая.

Расшивка фасадной стороны стены имеет свои отличия. В зависимости от оформления, шов делают полным или неполным, с углублением до 15 мм. Неполный шов способствует лучшему оштукатуриванию поверхности.

Выпуклая форма шва защищает кладку от воздействия осадков. Если климат более сухой, шов делают более вогнутым.

Оригинальной считается расшивка выполненная черным или белым цветом. Ее контраст с кирпичом делает внешний вид здания более привлекательным.

С помощью проведения расшивки кладки обновляют фасады старых домов, с неоштукатуренными кирпичными стенами. Для этого следует сначала углубить существующие швы на 2-3 мм и нанести новую мастику. При аккуратно проведенной работе кладка будет иметь вид свежеуложенной. Углубление в старом растворе делают с помощью долота.

Особенности кирпичных стен

У кирпича, особенно полнотелого, есть всего один недостаток. Это его невысокие теплотехнические показатели, хуже которых только аналогичные характеристики железобетона.

Если стена в полтора кирпича (38 см) и выдерживает большие нагрузки, то большие морозы для неё становятся проблемой. Тем не менее, зимние температуры в -30 градусов, для большинства регионов нашей страны являются нормой. Как же сделать так, чтобы в кирпичном доме было тепло?

Чтобы стены были тёплыми

Учитывая довольно низкий коэффициент теплоизоляции полнотелого кирпича, для достижения тепла, стены из него пришлось бы выкладывать толщиной 64 см. Конечно, это лишние расходы – и не только на стены, но и на фундамент, поэтому возведение сплошной кладки толщиной, превышающей 38 см, считается экономически нецелесообразной.

Кирпич стеновой пустотелый

Итак:

Существует немало способов выйти из положения. Для того и придуман пустотный (щелевой) кирпич, чтобы можно было уменьшить вес кладки, а соответственно, и снизить нагрузку на фундаментную часть здания. Применяются и такие технологии, которые позволяют облегчить кладку и с применением полнотелого кирпича.
Это ведение кладки с уширенными швами, с образованием продольных пустот и колодцев, заполняемых эффективными утеплителями. Кроме того, для устройства кирпичных стен применяют кладочные и штукатурные растворы, которые принято называть тёплыми. Благодаря содержанию перлитового песка, их теплоизоляционный коэффициент в разы ниже, аналогичного показателя обычного раствора.

Тёплый кладочный раствор

Несомненным достоинствам кирпичных домов является тот факт, что температура воздуха в их помещениях колеблется очень незначительно. Всё дело в том, что кладка не только медленно прогревается, но и медленно остывает, и чем толще стена, тем дольше сохранится тепло.
Однако в дачных и загородных домах, в которых постоянно никто не живёт, прогрев стен из кирпича требует гораздо большего расхода топлива, чем просто для поддержания комфортного микроклимата. Перепады температур способствуют образованию конденсата на наружных и внутренних поверхностях стен, что чревато появлению плесени и высолов, приводит к постепенному разрушению кладки.

Обшивка кирпичных стен в непостоянно отапливаемом доме

Лучше всего в таких случаях, когда изнутри стены обшиты деревом. В зависимости от статуса дома, это может быть вагонка, планкен, листы фанеры или OSB, панели из дерева или МДФ.

Отлично подходит и гипсокартон, так как он так же имеет неплохие теплоизоляционные качества. Ну а снаружи их желательно облицевать по системе утепляемых вентилируемых фасадов – примерно так, как это показано на представленном выше фото.

Немного полезной информации

Здания малой этажности могут возводиться из любых видов кирпича. Кроме обыкновенного глиняного, это ещё и силикатные, и гиперпрессованные кирпичи, у которых, однако, есть кое-какие ограничения.

Несмотря на их прочность, которая в принципе, не уступает прочности кирпича керамического, эти изделия не используют для возведения стен подвалов и ленточных фундаментов. В помещениях с высокой влажностью, поверхность такой кладки обязательно должна быть защищена.

Стены, возводимые из силикатного кирпича

Если стена кирпичная внутренняя является несущей, то она никак не может иметь толщину меньше, чем в один кирпич. Она может возводиться как из полнотелого, так и из пустотного кирпича. Для кладки простенков и столбов тоже есть свои нормы. Размер простенка не может быть в сечении меньше, чем 250*610 мм. Сечение столба, выкладываемого из кирпича, должно быть минимум 380*380 мм.

Гостиная с кирпичной стеной

Приступая к строительству, неплохо было бы заранее знать о том, какие варианты внутренней отделки и дизайна помещений в нём будут использоваться. И в этом могут помочь как раз-таки перегородки. Для их возведения можно использовать не рабочий, а лицевой кирпич, что позволит без лишних затрат использовать такой вариант оформления интерьера, как кирпичная стена в гостиной, столовой, или в спальне.
Невероятно красиво так же смотрится декоративная стенка, выполненная со стороны фасада для утепления, или просто в качестве облицовки. Тут, конечно, ничего не может сравниться с клинкерным кирпичом. На внешний вид он хорош и сам по себе, а если учесть ещё и различные вариации его лицевой отделки, то при грамотном подходе к выбору цвета и фактуры, фасад дома будет смотреться ну просто как с картинки.

Клинкерная облицовка на фасаде

Размеры кирпичной кладки

Стандартизация систем перевязки кирпичной кладки и размеров кирпича, способствует стандартизации размеров кирпичной кладки. В случае кладки стен без утеплителя или воздушных прослоек, размеры стен соответствуют модульным размерам граней кирпича и нормированным толщинам кладочных швов. При проектировании размеров кирпичных колонн, простенков и толщин стен, принято считать ширину вертикального кладочного шва равной 10 мм (на практике 8-12 мм). В этом случае, два кирпича уложенных тычком, составляют участок кладки, равный длине кирпича уложенного ложком (120 мм + 10 мм + 120 мм = 250 мм).

Следовательно, размеры кирпичной кладки в плане могут быть — 120, 250, 380, 510, 640, 770, 900, 1030 мм и далее. Есть и исключения. Иногда, кирпичные перегородки выполняют кладкой кирпича на ребро. В этом случае толщина перегородки не 120, а 65 мм. Другим исключением является упомянутая ранее конструкция стен с воздушной прослойкой или утеплителем. В этом случае размеры кирпичной стены зависят от толщины утеплителя или пустоты. Толщина сечения складывается из модульного размера конструктивной части стены, облицовочного слоя толщиной 120 мм и рассчетной толщины утеплителя.

С размерами кирпичной кладки в плане разобрались. Вертикальные размеры кладки подчиняются тем же законам, но с одной оговоркой. В строительстве принято два стандарта кирпича. Обычный кирпич имеет высоту 65 мм. Еще есть утолщенный с высотой 88 мм. При проектировании высоты конструкций принимают размер шва кирпичной кладки между горизонтальными рядами — 12 мм. На практике допускается 10-15 мм. При выполнении армированной кирпичной кладки и при электропрогреве кладки, в горизонтальные швы укладываются сетки или электроды. Поэтому размер швов зимней кирпичной кладки не менее 12 мм. Получаем высоту стен, простенков и колонн из обычного кирпича — 77, 154, 231, 308, 385, 462 и далее через 77 мм. Для утолщенного (полуторного) кирпича — 100, 200, 300, 400, 500 и далее через 100 мм. При этом, 13 рядов стандартного кирпича соответствует 10 рядам полуторного (1000 мм).

Размеры проемов кирпичной кладки устанавливаются в зависимости от устанавливаемых оконных или дверных коробок. Сегодня, массовое строительство ориентировано на индивидуальную планировку. Поэтому перегородки и проемы в них возводятся после продажи квартиры (дома) с учетом пожеланий владельца. Если же, размер коробки известен заранее, проем делается на 20 мм больше. Этим гарантируется качественная установка рамы (коробки) в проем с последующим уплотнением.

При выполнении кладочных планов на основе архитектурных чертежей, приходится приводить эскизные размеры к конструктивным с учетом размеров кирпича. Чтобы каждый раз не высчитывать, проектировщик пользуется таблицей размеров кирпичной кладки .

Ряды (для вертикальных размеров)

Размеры вертикальные для стандартного кирпича, мм

Размеры вертикальные для утолщенного кирпича, мм

Значение перевязки при возведении конструкции

Главные правила:

При возведении постройки необходимо проверять закладку углов угольником не менее двух раз на протяжении 1 м кладки.
Проверять горизонтальность рядов (правилом и уровнем), а вертикальность поверхности углов (правилом с уровнем отвесом).
Возникшие лучше выровнять следующим рядом.
Толщина раствора между материалом должна измеряется каждые 5—6 рядов.

Для чего нужна расшивка

А теперь давайте более подробно рассмотрим, для чего же нужна эта затирка и подрезка швов в кирпичном доме, ведь многие строения стоят годами и никто ничего с ними не делает.

Как мы уже говорили, это благоприятно сказывается на эстетической стороне дома. К примеру, можно с легкостью спрятать разницу в оттенках, когда раствор замешивается постепенно, в течение несколько дней.
Затирка швов кирпичной кладки сокращает количество влаги, которая попадает на швы, разрушая цементную основу. Это позволяет продлить срок службы всего дома, откладывая в далекое будущее ремонтные работы. Если вы не знаете, то цена восстановления кирпичной стены, при появлении трещин и обвалов, весьма и весьма «неприятна».
Правильная расшивка еще и позволяет увеличить изоляционные свойства кирпичных стен, ведь именно швы являются основным источником потери тепла.

Стена после расшивки – шов однотонный, кирпичи четко выделяются

Где применяется расшивка

Что интересно, для затирки швов подходит как строительный кирпич, так и двойной силикатный кирпич М 150 (подходит и для облицовочного декоративного кирпича ).

Главное – стена не должна быть отштукатуренной, ведь расшивка, это аналог отделочного материала, только наносится на определенную часть поверхности.

Ее можно использовать для уличных стен, что является наиболее распространенным вариантом.
Также она полезна и на внутренних работах, когда требуется придать колорит декоративной поверхности.
Расшивку можно использовать и для стен, которые возводятся из естественного (натурального) камня.
Расшить кладку можно на любом этапе: непосредственно при взведении стен, либо после того, как дом будет построен и даст усадку. Есть одна принципиальная разница – при совместной расшивке и кладке легче удалять лишний раствор, который еще не успевает засохнуть. На готов дом это необходимо делать с усилием, ведь цементный раствор довольно-таки прочный.

Факторы, влияющие на размер шва

При возведении стен придерживаются установленной средней толщины горизонтальных швов в 10 мм. Это значение варьируется на 1-2 миллиметра в одну и другую стороны. Более конкретные показатели толщины швов между кирпичами определяются в утвержденном проекте здания и строго контролируются.

Большинство каменщиков делают горизонтальный шов толщиной в 12 мм, а поперечный – 10 мм.

Допустимыми значениями считаются:

в продольных рядах 10-15 мм;
в вертикальных рядах 8-12 мм.

Причиной снижения прочности выступает неравномерный вывод воды из раствора.

Равномерность и толщина швов кирпичной кладки зависят от:

Профессионализма строителей. Работу лучше доверять профильным бригадам каменщиков.
Жесткости раствора. Если применяется цементно-песочный состав густой консистенции, допускается толщина раствора до 12 мм. При использовании пластичных клеевых составов это параметр может составлять 8-10 мм.
Условий проведения работ. Зимой кладку кирпича проводят с применением противоморозных добавок или осуществляют обогрев конструкций. Размер шва лучше делать минимальным, поскольку при низких значениях температуры кладку делают более монолитной.
Формы и размеров материала. Кирпич, как самый распространенный строительный материал, отличается неровностью поверхности и неодинаковыми размерами, особенно при использовании дешевых его видов. При возведении стен опытные каменщики регулируют ширину шва между кирпичами до 2 мм, в зависимости от проектных данных.

Точность кирпичной кладки также зависит от доли пустот в изделиях, морозостойкости раствора и марки применяемого цемента.

На толщину раствора между кирпичами влияет консистенция кладочного состава. Правильно приготовленная смесь заполняет собой все неровности и пустоты, но только до толщины определенного размера. При ее превышении слой просто расползается по сторонам, не заполняя шероховатости, что приводит к ухудшению качества кладки.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки

Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Толщина шва кирпичной кладки

Что и говорить, керамический кирпич — это один из наиболее востребованных строительных материалов. Технология производства кирпича, как и различные типы его кладки, известны с незапамятных времен. Как долго простоит здание, построенное из кирпича, зависит не только от его качества, но и от качества раствора, технологии укладки, мастерства каменщика и толщины швов в кирпичной кладке.

Хотя одним из параметров долговечности сооружения является морозостойкость кирпича (способность выдерживать определенное количество полных циклов замораживания и размораживания), с поправкой на климатический коэффициент, неправильная толщина шва может полностью разрушить всю систему расчетов.

Для кирпичных кладок толщина горизонтальных швов должна составлять 12 мм. В некоторых случаях допускается минимальная толщина шва — 10 мм, максимальная ширина шва — 15 мм.

Вертикальный шов должен быть 10 мм. Минимально возможный вертикальный шов — 8 мм. Максимальная ширина вертикального шва — 15 мм. В любом строительном проекте толщина швов обязательно указывается. Без этого показателя весьма сложно сделать правильную смету строительства объекта, так как сложно рассчитать количество цемента, песка и даже количество кирпича. Стоит каменщику уменьшить толщину швов на пару миллиметров, и может увеличиться общее количество кирпича. Стоит каменщику увеличить размер шва, и уменьшается прочность здания.

Чем толщина шва кирпичной кладки больше, тем сложнее достигать равномерной плотности шва между кирпичами. Кирпич из-за неравномерной плотности может испытывать дополнительные нагрузки на изгиб и срез. Толстые швы в кладке способствуют большей деформации. Поэтому для определенного вида кладки, проектировщиками устанавливается определенная толщина шва. Кроме типов кладки, на толщину швов влияют климатические условия, в которых будет эксплуатироваться здание.

Кроме этого, толщина швов может варьировать в зависимости от погодных условий, в которых выполняются работы по укладке кирпича. Особенно важна толщина шва, когда кирпич кладется в условиях мороза. При увеличении толщины шва, до того момента, пока произойдет схватывание раствора, может кристаллизоваться влага, которая находится внутри раствора.

Проще говоря, вода в растворе просто замерзнет. И как только температура повысится, лед опять превратиться в воду, но вместо прочного шва, уже получится некая сыпучая субстанция. Поэтому толщина шва кирпичной кладки при работах в морозную погоду должна быть минимально возможной. Кроме этого в раствор добавляются различные наполнители, которые играют роль антифриза.

Толщину швов, при правильном подходе к технологии, обязательно проверяют. Для этого производят замер ширины нескольких рядов кладки (обычно 5–6 рядов). Полученный размер делят на количество рядов, вычитают размер кирпичей, а оставшуюся цифру делят на количество швов. Полученная средняя цифра не должна выходить за пределы, прописанные в проекте здания.

В некоторых случаях толщина швов может составлять всего лишь 5 миллиметров. Обычно это ответственная кладка из огнеупорного кирпича, которая применяется в печах с огромной температурой.

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон. Все эти наименования относятся к одному и тому же строительному материалу — автоклавному газобетону.

Кладка кирпича под расшивку применяется, когда на поверхность кирпичной кладки не будут наноситься отделочные материалы, но при этом поверхность должна выглядеть визуально законченной.

Характеристики здания напрямую зависят от качества выполнения кирпичной кладки. В том числе, от качества кладки зависит прочность, термоизоляция и долговечность здания в целом.

Владимир Сообщения: 1

Средняя величина шва Ответ #1 дата : 24.10.2013 в 05:53:48

При указанном вами расчёте средней величины толщины шва могут пройти даже ненормативные швы. Пример: между шестью рядами кирпича толщина швов, измеренная у каждого шва состовляет 8,19,23,7 — ни один шов не соответствует СНиП. Считаем по вашей схеме: измеряем 6 рядов от кирпича до кирпича — 465, вычитаем размер кирпича — для примера 65. 465 — 65*6 =75 делим на количество швов — 5, 75/5 = 15, что вполне соответствует СНиП. Т.е. ненормативные швы при таком расчёте оказываются в рамках СНиП.

Поля отмеченные * обязательны. HTML тэги отключены.

Толщина наружной стены дома

В плане несущей части, толщина наружной стены индивидуального дома в 25см справится со своей задачей полностью, но у полнотелого кирпича, кроме его превосходных качеств, есть и свои недостатки. Одним из недостатков является хорошая теплопроводность. Говоря коротко, если вы построите дом с недостаточной толщиной наружных кирпичных и без дополнительного утепления, то при отрицательных температурах зимой начнут мокреть стены в доме .

Что в таком случае делать?

Увеличение толщины стены индивидуального строения

Если попробовать увеличить толщину стены, то получится, что она должна быть 0,64м., т.е. в 2,5 кирпича из расчета максимальной температуры зимой -30оС. Учитывая, что удельный вес кирпичной кладки очень большой, под такую стену необходим массивный фундамент под дом , который бы выдержал такую нагрузку, а это огромные затраты, да и сам кирпич не самый дешевый строительный материал.

Использование пустотелого кирпича для кирпичной стены

В кладке можно использовать, так называемый, пустотелый кирпич, который позволит уменьшить толщину стены индивидуального строения за счет пустот, с помощью которых уменьшится ее теплопроводность.

Использование утеплителя внутри стены индивидуального дома

Использование дополнительного материала для утепления внутри кирпичной стены – идеальный вариант в данном случае, который пользуется огромной популярностью и имеет кучу достоинств. На сегодняшний день, строительство стен дома из кирпича без утеплителя — не целесообразно, и практически в современном строительстве не используется.

Пирог такой стены выглядит следующим образом:

Наружная часть стены толщиной в 0,5 кирпича, т.е. 12см.- утеплитель, толщина и тип которого выбирается с учетом климатических условий.- внутренняя часть стены, для обеспечения несущей способности, из кирпича толщиной в 25см или блоков.

Выбор такого способа возведения кирпичных стен индивидуального дома решит сразу несколько проблем:

Уменьшение затрат на фундамент- уменьшение затрат на кирпич- увеличение площади дома, за счет уменьшения толщины стены

Да и вообще, жить в индивидуальном кирпичном доме – одно удовольствие. Такой дом никогда не потеряют своей популярности, потому как, при правильно заложенном фундаменте, такой дом простоит «вечность».

Приветствую всех читателей! Какой должна быть толщина кирпичных наружных стен – тема сегодняшней статьи. Наиболее часто используемыми стенами из мелких камней выступают кирпичные стены. Это обусловлено тем, что применение кирпича решает вопросы созидания зданий и сооружений практически любой архитектурной формы.

Начиная выполнять проект, проектная фирма производит расчет всех конструктивных элементов – в том числе рассчитывается толщина кирпичных наружных стен.

Стены в здании выполняют различные функции:

Если стены являются только ограждающей конструкцией
– в этом случае они должны соответствовать теплоизоляционным требованиям, чтобы обеспечить постоянный температурный и влажностный микроклимат, а также обладать звукоизолирующими качествами.
Несущие стены
должны отличаться необходимой прочностью и устойчивостью, но и как ограждающие, иметь теплозащитные свойства. Кроме того, исходя из назначения постройки, ее класса, толщина несущих стенок должна соответствовать техническим показателям его долговечности, огнестойкости.

Размер шва меж кирпичами

Правильный выбор метода кирпичной кладки описывает крепкость и качество сооружаемого объекта, расход в, а также стоимость и длительность строй работ.

Важную роль в обеспечении свойства сооружаемой конструкции играет сама кирпичная перевязка.

Дело в том, что таковая кладка подразумевает наличие вертикальных и горизонтальных швов, которые заполняются цементным веществом. Он выступает в качестве связывающего компонента, который связывает отдельные блоки меж собой в единую конструкцию.

Пропорции

Приготовление раствора для кладки кирпича подразумевает соблюдение определенных пропорций в каждом определенном случае.

Такое соотношение начальных компонентов зависит от этажности возводимого строения, типа сооружаемой конструкции, состава и типа грунта, а также неких остальных параметров.

Традиционно соотношение цемента и песка составляет , а в отдельных вариантах это соотношение может достигать , в зависимости от строительных особенностей сооружаемого строения и марки самого цемента.

Вода занимает приблизительно 0,8 частей на одну часть сухого цемента.

2. Твердость раствора и избранная разработка. При размещении вприжим юзаются густые прочные цементно-песочные консистенции, толщина шва выполняется очень вероятной – 12 мм.

При задействовании наиболее водянистых и пластичных составов (впристык и с подрезкой) класть изделия следует как можно теснее. Расстояние меж примыкающими элементами в этом случае не превосходит мм.

Толщина самого нижнего слоя может достигать 20 мм, все следующие укладываются с учетом проектных данных. Для выполнения вертикальных швов на тычковую сторону кирпича наносится мало состава, опосля что он слегка придавливается к установленным ранее блокам.

После проверки уровня и аккуратной корректировки (при необходимости) элементы нельзя двигать до начала схватывания, опосля пары рядов рекомендуется делать перерыв.

В случае выхода последних рядов кирпича, раздвигают либо сдвигают вертикальный шов на 2 мм в ту либо иную сторону.

При этом, 13 рядов обычного кирпича соответствует 10 рядам полуторного ( мм).

Газосиликат, газосиликатные блоки, ячеистый бетон, газобетон, автоклавный газобетон.

Все эти наименования относятся к одному и тому же строительному — автоклавному газобетону.

С практической стороны, чем толщина шва меж кирпичом больше, тем сложнее достигается равномерность и плотность раствора меж блоками. Широкие швы могут содействовать появлению ненужной деформации. Каждому определенному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такового показателя, как толщина швов меж отдельными блоками.

Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтоб обеспечить нужную крепкость кладки.

Толщина раствора между кирпичами и размер шва

Правильный выбор способа кирпичной кладки определяет прочность и качество сооружаемого объекта, расход материалов, а также стоимость и продолжительность строительных работ. Важную роль в обеспечении качества сооружаемой конструкции играет сама кирпичная перевязка. Дело в том, что такая кладка предполагает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает в качестве связующего компонента, который связывает отдельные блоки между собой в единую конструкцию.

Содержание статьи

1 Особенности кладки
2 Раствор для кладки
3 Пропорции
4 Какую выбрать толщину швов
- 4.1 Похожие статьи

Особенности кладки

По технологии кладки между кирпичами формируется слой определенной толщины, а его излишки удаляют. Затем, пока цементная смесь еще не затвердела, выполняется расшивка шва между кирпичами при помощи специального инструмента.

На практике, производится заполнение пространства между отдельными блоками и последующая затирка швов с тем, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом, кладка приобретает привлекательный и завершенный внешний вид. К тому же, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к воздействию внешних факторов, а также эффективнее препятствует проникновению влаги внутрь строения. В конечном итоге, постройка получит значительное продление срока своей эксплуатации.

Раствор для кладки

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От его качества зависит прочность и устойчивость всей строительной конструкции. Изготавливается такая смесь из следующих материалов:

портландцемент;
очищенный и просеянный песок;
вода;
специальные добавки (применяются в случае необходимости).

Количество определяется объемом соответствующих строительных работ. Расход этого материала зависит от выбранного способа кладки, то есть толщины стен.

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае. Такое соотношение исходных компонентов зависит от этажности возводимого здания, типа сооружаемой конструкции, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в отдельных случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей сооружаемого строения и марки самого цемента. Вода занимает примерно 0,8 частей на одну часть сухого цемента.

Какую выбрать толщину швов

На практике, швами называются заполненные раствором промежутки, которые расположены между укладываемыми блоками. Такой параметр, как толщина, является важным показателем при основных строительных расчетах. Поскольку они бывают горизонтальные и вертикальные, то и толщина этих промежутков имеет соответствующий размер. В любом строительном проектном документе такой размер указываются обязательно, поскольку без него довольно трудно сделать вычисления и правильно рассчитать смету сооружаемого объекта.

Не зная такую характеристику, как толщина шва, будет трудно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Среднестатистические значения этих показателей известны, они содержатся во многих справочниках по строительству. К примеру, средний размер толщины горизонтального шва составляет 12 мм, а размер вертикального промежутка между блоками – 10 мм.

Максимально разрешенная толщина раствора по горизонту составляет не более 15 мм. Минимальное же значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины свыше предусмотренных строительными нормами показателей допускается только в тех случаях, если это обосновано особенностями проекта. Подобные технологические отклонения должны отображаться в рабочих проектных чертежах.

С практической стороны, чем толщина шва между кирпичом больше, тем труднее достигается равномерность и плотность раствора между блоками. Широкие швы могут способствовать возникновению нежелательной деформации. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация возводимого сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Более того, толщина швов может определяться погодными условиями, при которых производятся строительные работы по кирпичной кладке. Особенно актуален такой размер, когда кирпич укладывается в условиях минусовой температуры. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до момента его схватывание, что нежелательно скажется на качестве кладки.

Согласно технологическим нормам, размер шва между кирпичом в кладке обязательно должен проверяться и контролироваться.

На практике, измеряется толщина раствора между блоками в 5–6 рядах кладки. Полученный результат делится на количество измеряемых рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество швов. Полученный средний показатель не должен превышать значения, указанные в проекте строящегося сооружения.

В отдельных случаях в кладке такой размер может составлять всего 5 мм. Обычно соблюдение таких минимальных параметров требуется, когда кладка производится огнеупорными кирпичами в печах, которые эксплуатируются при довольно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может довольно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и выходу ее из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах с тем, чтобы обеспечить необходимую прочность кладки.

Без стыков

Когда вы выбираете чисто кирпичный эффект, шов является разрушающим фактором. Все больше подрядчиков выбирают создание фасада без швов. Известны 3 способа создания кладки без швов:
1. Кирпичная кладка на растворе тонкой схватывания
2. Склеивание
3. Традиционная кладка с ZERO®

Каждый метод требует дополнительных затрат по сравнению с классической кладкой. На квадратный метр кладки требуется больше облицовочного кирпича. И во всех случаях от подрядчика требуется больше внимания и опыта. Тем не менее, вы избавляетесь от затрат на соединение.

1. КЛАДКА КИРПИЧА С ПОМОЩЬЮ ОТВЕРЖДАЮЩЕГОСЯ РАСТВОРА

Раствор с тонким слоем, также известный как тонкослойный раствор, представляет собой цементный раствор, в который добавлен клей. Это увеличивает адгезионную способность раствора, благодаря чему толщина шва может быть уменьшена до 4 — 8 мм. Раствор наносится гребенчатым способом и не стыкуется.

Преимущество
Этот прием интересно использовать с облицовочным кирпичом неправильной формы. В конце концов, у каменщика достаточно свободы действий, чтобы справиться с неправильными формами. Преимущество жидкого застывшего раствора в том, что он ненамного дороже обычного цементного раствора и с ним можно работать кельмой.

Недостаток
Недостаток в основном эстетический. Толщина шва хоть и уменьшена, но все же присутствует. Особенно, когда толщина стыка приближается к 8 мм, иногда кажется, что есть необходимость в стыковке.

2. СКЛЕИВАНИЕ

Здесь используется клеевой раствор. Этот термин несколько вводит в заблуждение, потому что он действительно относится к цементному раствору. В этот раствор добавляется больше извести, что значительно увеличивает прочность раствора. Таким образом, толщина шва составляет всего от 3 до 6 мм в зависимости от размерной стабильности облицовочного кирпича. Нанесение клеевого раствора классической кельмой не является самоочевидным. Это слишком много для этого.

Подрядчик может выбрать один из 2 методов работы:

1. С клеевой машиной

Клей наносится на кирпичи в виде колбаски с помощью насоса и пистолета. Второй человек укладывает следующий ряд кирпичей и т. д. В хороших условиях это очень правильный и эффективный способ работы. В случае длительных перерывов (дождь, другие работы и т.п.) необходимо измельчить остатки раствора в смесителе и заполнить смеситель водой. При переменчивой погоде это не всегда весело и теряется много времени. Для комфортной работы также требуется больше места: много места занимает клеильный станок. Этот метод часто используется для больших проектов или при склеивании внутренних блоков.

2. С мешком для распыления

Как и при нанесении взбитых сливок на торт, при этом методе клеевой раствор выливается в распылительный мешок. Затем клей наносится на ряд кирпичей в виде колбаски. Дозировка настраивается на желаемую толщину шва путем регулировки сопла. Кирпичи прессуются в клей. Этот метод требует немного большей силы руки, но позволяет сэкономить на аренде клеевой машины. Это может быть определяющим фактором в малых или средних проектах.

Преимущество
Клеевой раствор дороже жидкого затвердевшего раствора, но создает более тонкие швы. Этот способ действительно представляет собой кладку без швов. Поскольку раствор прочнее, появляется больше возможностей для строительства: например, большие фасадные проемы или пролеты. Это связано с тем, что более слабое звено фасадной кладки, цементный раствор, заменяется гораздо более прочным материалом.

Недостаток
Приклеивание обходится дороже из-за более высокой цены раствора и большего количества необходимого облицовочного кирпича. Подрядчики также часто берут дополнительную плату за выполнение такого рода работ.

Наконечник
Несмотря на то, что клеевой раствор имеет вогнутую форму и при правильном нанесении едва заметен, рекомендуется адаптировать цвет к облицовочному кирпичу. Наносить светло-серый клеевой раствор на темный фасад — не лучшая идея.

3. ТРАДИЦИОННАЯ КЛАДКА С ZERO®

ZERO®, изобретение Vandersanden Group, сочетает современную архитектуру без швов с традиционной кладкой.
Заказчики и архитекторы часто отказываются от своей первоначальной идеи строительства каменной кладки без швов из-за более высокой цены или сложности с поиском подрядчика, который склеивает по разумной цене. ZERO® — гениальное решение благодаря своей простоте. В принципе, это не что иное, как облицовочный кирпич определенного размера, с которым вы работаете классическим способом с раствором и мастерком. И все же в результате получается фасад с тонкими швами от 3 до 6 мм.
Отличие ZERO® от классической кладки заключается в кладке кирпича. Кирпич уже не вдавливается вертикально, а наклоняется.

ZERO® имеет специальное отверстие на верхней стороне кирпича. В результате слой раствора ниже. При укладке следующего ряда кирпичей он просядет еще глубже. На лицевой стороне это создает более тонкий шов. Кроме того, мы также обратили внимание на хорошую пропорцию между длиной и шириной кирпича, чтобы он идеально подходил для работы с ложковой связкой. В этом случае работа идет быстро.

Преимущество
Для подрядчика такой способ работы едва ли является препятствием. Он может работать с тем материалом/оборудованием, которое ему знакомо.

Размеры шва кирпичной кладки. Толщина шва в кладке лицевого кирпича. Швы и каменная кладка

Правильный выбор способа кладки кирпича определяет прочность и качество строящегося объекта, расход материалов, а также стоимость и продолжительность строительных работ. Немаловажную роль в обеспечении качества возводимой конструкции играет сама перевязка кирпича. Дело в том, что такая кладка подразумевает наличие вертикальных и горизонтальных швов, которые заполняются цементным раствором. Он выступает связующим компонентом, который связывает отдельные блоки вместе в единую структуру.

По технологии кладки между кирпичами формируется слой определенной толщины, излишки которого удаляются. Затем, пока цементная смесь еще не затвердела, шов между кирпичами затирают с помощью специального инструмента.

На практике пространство между отдельными блоками заполняется, а швы впоследствии заделываются, чтобы обеспечить необходимую герметизацию такой строительной конструкции.

Благодаря обработке шва между уложенным кирпичом кладка приобретает привлекательный и законченный вид. Кроме того, правильная расшивка кирпичной кладки в большей степени обеспечивает стенам устойчивость к внешним факторам, а также эффективнее предотвращает проникновение влаги внутрь здания. В конечном итоге срок службы здания значительно продлится.

Кладочный раствор

Для скрепления отдельных кирпичей между собой используется специальный раствор на основе цемента. От ее качества зависит прочность и устойчивость всей строительной конструкции. Такая смесь производится из следующих материалов:

Портландцемент;
очищенный и просеянный песок;
вода;
(при необходимости).

Пропорции

Приготовление раствора для кладки кирпича предполагает соблюдение определенных пропорций в каждом конкретном случае
. Это соотношение исходных компонентов зависит от этажности возводимого здания, типа возводимого сооружения, состава и типа грунта, а также некоторых других параметров. Обычно соотношение цемента и песка составляет 1:3, а в некоторых случаях это соотношение может достигать 1:6, в зависимости от архитектурных особенностей возводимого здания и марки самого цемента. На одну часть сухого цемента приходится примерно 0,8 части воды.

Как подобрать толщину швов

На практике швами называют заполненные раствором зазоры, которые располагаются между уложенными блоками. Такой параметр, как толщина, является важным показателем в основных строительных расчетах. Поскольку они бывают горизонтальными и вертикальными, толщина этих зазоров имеет соответствующий размер. В любом строительном проектном документе обязательно указывается такой размер, так как без него достаточно сложно произвести расчеты и правильно рассчитать смету возводимого объекта.

Не зная такой характеристики, как толщина шва, будет сложно определить необходимое количество исходных компонентов для приготовления раствора для кладки кирпича. Средние значения этих показателей известны, они содержатся во многих справочниках по строительству. Например, средняя толщина горизонтального шва 12 мм, а размер вертикального зазора между блоками 10 мм.

Максимально допустимая толщина раствора по горизонтали не более 15 мм. Минимальное значение такого показателя по вертикали не должно быть меньше 8 мм.

Увеличение толщины сверх показателей, предусмотренных строительными нормами, допускается только в тех случаях, когда это обосновано особенностями проекта. Такие технологические отклонения должны быть отображены в рабочих чертежах.

С практической стороны, чем больше толщина шва между кирпичами, тем сложнее добиться однородности и плотности раствора между блоками. Широкие швы могут вызвать нежелательную деформацию. Каждому конкретному виду кладки соответствует определенная толщина раствора. Климатические условия, в которых планируется эксплуатация строящегося сооружения, также учитываются при определении такого показателя, как толщина швов между отдельными блоками.

Причем толщина швов может определяться погодными условиями, при которых ведется строительство по кирпичной кладке. Этот размер особенно актуален, когда кирпич кладут в минусовую температуру. В этом случае при увеличенной толщине швов влага, содержащаяся в растворе, может кристаллизоваться еще до его схватывания, что нежелательно скажется на качестве кладки.

По технологическим нормам размер шва между кирпичами в кладке должен проверяться и контролироваться.

На практике толщину раствора измеряют между блоками в 5-6 рядах кладки. Результат делится на количество измеренных рядов, а затем вычитается размер блоков. Оставшаяся цифра делится на фактическое количество стежков. Полученное среднее значение не должно превышать значений, указанных в проекте строящегося сооружения.

В некоторых случаях в кирпичной кладке этот размер может быть всего 5 мм. Обычно эти минимальные параметры требуются при кладке огнеупорным кирпичом в печах, работающих при достаточно высокой температуре. Дело в том, что в таких условиях открытый раствор, не обладающий достаточной устойчивостью к термическим воздействиям, может достаточно быстро разрушиться. Это приведет к нарушению целостности кирпичной конструкции и ее выходу из строя. Существует множество примеров, когда требуется выдерживать толщину швов в строго определенных параметрах, чтобы обеспечить необходимую прочность кладки.

За окрашенным фасадом кирпичного дома очень часто скрываются незалитые раствором швы между кирпичами. Причиной этого дефекта является малое количество цементного раствора в кирпичной кладке. Обычно такой дефект становится заметным, когда под воздействием осадков штукатурка отваливается и становятся видны все открытые швы.

1. Если повреждение единичного характера, то такой дефект легко устраняется. Заделка швов между кирпичами заключается в заполнении швов новым раствором. Для этого стамеской или отверткой нужно удалить все куски старого раствора, которые находятся в швах. Но не нужно заталкивать их внутрь.

2. Затем кирпичи нужно намочить, так как при высыхании кирпич впитывает много влаги из раствора. И только очистив пространство в швах кладки, залить все новым раствором, который должен быть густым и воды в нем должно быть немного, иначе он сразу вытечет из швов.

3. Сначала заполняются вертикальные швы, а только потом горизонтальные. Шов необходимо заполнить раствором до упора внутрь, а затем загладить. Раствор должен идеально схватываться по всей поверхности швов. Ближе к наружной стене раствор должен быть несколько суше, чем тот, что взят для внутреннего пространства шва.

4. Нужно расшить швы так, чтобы они по форме и структуре не отличались от остальной части кирпичной стены. Для расшивки рекомендуется использовать кельму и вместе с ней кусок шланга. По окончании работ удаляются куски гравия, остатки раствора и тому подобное. После высыхания нужно соскоблить все лишние наплывы раствора.

Инструменты

— шпатель широкий и узкий;

Валик для краски;

кусок шланга;

Старое долото или отвертка;

Шланг для воды и щетка.

Зазоры, расположенные между кирпичами и заполненные раствором, являются швами. Многих интересует, какой должна быть толщина шва между кирпичами. Толщина горизонтальных швов кирпичной кладки должна быть 12 мм, а вертикальных – 10 мм. В каждом строительном проекте в обязательном порядке указывается толщина швов, так как без такого показателя достаточно сложно рассчитать правильную смету на строительство возводимого объекта и будет сложно рассчитать количество песка с цементом и даже необходимое количество кирпича. В некоторых случаях допустимой считается минимальная толщина горизонтального шва 10 мм, а максимально возможная – 15 мм. В случае вертикальных швов минимально возможный шов будет 8 мм, а максимальная толщина 15 мм. Утолщение швов против установленных правил допускается только в том случае, если это предусмотрено проектом и все размеры утолщенных швов должны быть отмечены в рабочих чертежах. Проверить правильность заполнения швов раствором можно следующим образом: нужно снять отдельные кирпичи выложенного ряда в разных местах.

На толщину швов могут влиять погодные условия, при которых выполняется кирпичная кладка. Толщина будет особенно важна, если работы проводятся в мороз. Вода в растворе может замерзнуть, и при малейшем повышении температуры лед снова станет водой, но вместо прочного шва получится рыхлая своеобразная субстанция. Поэтому толщина шва кирпичной кладки при работе в мороз должна быть как можно меньше. Также нужно добавить в раствор различные наполнители, которые будут служить антифризом.

При визуальном осмотре качество строительства здания определяется тем, насколько точно выдержана толщина шва кирпичной кладки. При этом неважно, какой объект строится, будь то жилой дом или хозяйственная постройка, забор или декоративные предметы ландшафтного дизайна. Красота должна быть во всем, а для технических сооружений очень важно соблюдать заданные пропорции.

Несоблюдение горизонтальных и вертикальных расстояний между кирпичами не только снижает привлекательность дома, но и ведет к снижению его надежности. Именно поэтому осуществляется постоянный контроль швов при строительстве. Контроль осуществляется как визуально, так и путем измерения.

Виды и размеры кирпича

Прежде чем начать говорить о размерах кладочного шва, необходимо разобраться в конструктивных особенностях составляющих его блоков. Кирпичные блоки используются на протяжении многих веков и за это время у них появляются новые названия – это саман, клинкер и керамит, динас и шамот. Понятно, что они изготавливаются из глинистых материалов разнообразного минерального состава по различным технологиям, но размеры пласта от этих показателей не зависят.

А вот плотность и наличие пустот напрямую влияют на прочность кладки. В зависимости от наполнения кирпич бывает:

Полнотелый, т.е. в нем нет незаполненных пространств, но есть пористость. В силикатном изделии этот показатель составляет 12-14%, а в клинкере 5%. Они строят несущие конструкции.
Пустота. Для силикатного самана пустотность лежит в пределах 24-28%, для керамита до 45%. Поскольку воздух является хорошим теплоизолятором и плохо проводит звук, стены зданий, построенных из такого материала, также приобретают эти характеристики.

При устройстве каминов, печей и дымоходов применяют полнотелый кирпич, а при кладке внутренних стен и перегородок — пустотелый кирпич. Полые камеры внутри изделия могут быть круглыми или прямоугольными, их количество 4-10 при кратности 2.

Кладочный раствор наносится на плоскость лица, имеющую большой размер, которая называется ложем. Два других — это часть ложки и приклад или тычок, наименьшая площадь. В зависимости от того, какая сторона кирпича является наружной, и ряды кладки могут быть ложковыми или тычковыми.

Существуют определенные стандарты размеров керамитов и клинкеров. Одним показателем являются размеры в плане. Она постоянна для всех разновидностей (250 на 120 мм), а высота варьируется в зависимости от наименования кирпича:

одинарный — 65;
полуторный — 88;
двойной — 138 мм.

Европейские стандарты незначительно отличаются от российских. В плане это 240 на 115 или 210 на 100 мм при высоте 52, 61, 71, 113 и 50, 65 мм соответственно. Вариативность размеров шва мало будет зависеть от того, по какому стандарту изготовлен кирпич.

Факторы, определяющие размер шва

Консистенция кладочного раствора такова, что позволяет при приложении к нему давления заполнять неровности поверхности, но только в том случае, если слой смеси не превышает определенной толщины . При нарушении условия масса просто растекается по бокам, не заполняя неровностей, что ухудшает качество шва. Оптимальное значение с этой точки зрения составляет 10-15 мм для горизонтального шва в кирпичной кладке. Вертикаль может выдерживаться в несколько меньшем интервале, в среднем 10 мм.

Рассчитайте среднее значение толщины слоя раствора путем измерения каждого в пределах высоты кладки, рекомендуемый показатель 12 мм. Это касается одинарного кирпича (высота 65) и полуторного (88), его используют при разработке строительного проекта. Если керамит двойной (138), то шов должен увеличиться до 15 мм. Чтобы работать не на глаз, используются пластиковые вставки – шаблоны между элементами кладки наподобие крестиков при приклеивании плитки.

Нестандартные элементы и влияние включений в слое раствора

Отдельно необходимо рассмотреть строительство из других стройматериалов, размеры которых намного больше кирпича. Это следующие продукты:

Газоблоки и пеноблоки. С применением кладочного раствора монтируется только первый ряд. Толщина шва определяется неровностями основания, сам слой играет выравнивающую роль. Дальнейшая укладка осуществляется на клеевую основу, которая практически не имеет толщины.
При использовании железобетонных элементов раствор не должен быть густым. Обычно к нему примешивают известковое молоко. Толщина шва здесь тоже не нормируется, просто сглаживая неровности.
В кладке невозможно разработать какой-то норматив, близкий к реальности, так как места укладки блоков не имеют ровных граней, а представлены только неровностями. При этом строго вертикальные швы часто отсутствуют, а заменяются наклонными. Но заполнение раствором промежутков между камнями должно быть полным, обычно размер щелей составляет 30-40 мм.

Иногда при кладке используется армирующая сетка, но ее толщина незначительна и не влияет на стандартный размер шва. Зимой между керамитами прокладывают нагревательные электроды для прогрева кирпичной кладки, но и в таких условиях расстояние между плоскостями должно быть в пределах 12 мм.

Способы расшивки

В зависимости от того, как будет оформлена фасадная сторона кирпичной кладки, шов может быть полным заполнением или неполным, углубленным на 10-15 мм внутрь стены. Это увеличивает адгезию (прилипание) планируемой к нанесению штукатурки к поверхности конструкции.

Зазор между кирпичами, заполненный раствором, идет под расшивку. Этим инструментом удаляется выдавленная керамитом лишняя масса. Затем в зависимости от условий эксплуатации конструкции оформляется форма шва. Она может быть выпуклой, если возможны атмосферные осадки, или вогнутой при отсутствии таких предпосылок. Отделка кирпичной кладки расшивкой придает ей более презентабельный вид и может быть выполнена в контрастных по отношению к керамиту цветах (белый или черный).

Этот прием используется для обновления фасада старого кирпичного дома. Старые швы немного углубляют для нанесения новой мастики. Работа эта очень кропотливая, но результат выглядит превосходно, конструкция буквально преображается и выглядит как только что уложенная. Углубление в старый раствор осуществляется с помощью стамески или самодельного инструмента, размер паза 2-3 мм.

Контроль толщины шва

При кажущейся простоте возведения кирпичной стены дело непростое и ответственное, так как при несоблюдении технологического режима и установленных норм отдельных элементов кладки, в том числе размеров швов, прочность структуры будет недостаточно, и объект не будет сдан в эксплуатацию. Поэтому при строительстве ведется постоянный контроль за расстояниями между рядами керамитов и заполнение промежутков раствором. Как было сказано выше, для стандартного кирпича размер горизонтального шва составляет 12 мм с колебаниями от 10 до 15, вертикального – 10 мм (от 8 до 15).

При кладке в зимнее время строители стараются выдерживать минимальные значениядля скорейшего схватывания раствора. А при использовании огнеупорного клинкера или шамота размер уменьшается до 5 мм. Способ проверки прост:

выделяют 10 рядов кладки и измеряют общую высоту;
определить общий размер кирпичей, умножив 10 на 65 мм для одинарного или 88 для полуторного;
второе значение вычитается из первого значения и разница делится на количество пробелов.

Результат должен быть в пределах норм, установленных проектом. Делается это как можно чаще, чтобы была возможность вмешаться в процесс при выявлении несоответствий.

Кирпичная кладка своими руками

Статья научит правильно класть кирпич в кладку своими руками несколькими способами, а также расскажет о нюансах приготовления раствора и поделится секретами всех подготовительных работ.

При том или ином способе кладки кирпича важно учитывать такие характеристики, как пластичность кладочного раствора, влажность кирпича, сезон работ.

Необходимые инструменты и материалы для кладки кирпича

В первую очередь для того, чтобы класть кирпичную кладку, нам понадобится сам кирпич. Кроме этого стройматериала вам также потребуются:

сетка металлическая для просеивания песка;
большая или средняя емкость для замешивания раствора;
;
Мастер в норме;
толстая леска;
молоток;
отвес;
уголок строительный.

фундамент до нуля

Убедитесь, что поверхность фундамента идеально ровная (установите ноль)

Это первый этап кладки, который можно назвать подготовительным. Фундамент необходимо изолировать от кладки рубероидом. Именно это и станет надежной гидроизоляцией. Кровельный материал следует нарезать и укладывать таким образом, чтобы он полностью закрывал фундамент сверху.

Важным подготовительным этапом также является обязательное просеивание песка. В противном случае мелкие камешки и глина, содержащиеся в большом количестве в любом песке, будут сильно мешать рабочему процессу.

Приготовление раствора

Песок и цемент (марка 500) чаще всего берут в соотношении 4:1. На один метр кирпичной кладки понадобится около 50 кирпичей. Их средний размер: 5*12, 5*25 см. Если кладка пойдет в один кирпич, то расход увеличится до 100 кирпичей, следовательно, раствора понадобится больше.

Как класть кирпичную кладку своими руками

Швартовка позволит следить за ровностью кладки

Кладку стен необходимо начинать с углов. Для начала берется два кирпича, которые кладутся под прямым углом на фундамент. Измерить точность прямого угла поможет специальный строительный треугольник. Следующие должны быть размещены в точке кирпичей. На получившуюся кладку из четырех кирпичей укладывают еще пару кирпичей на угол. Это делается для того, чтобы следующий ряд перекрывал предыдущий. После того, как стена будет поднята на три кирпича, вам нужно переключиться на другой угол. Повторите все вышеперечисленные операции еще раз;
При кладке кирпича обязательно использовать порядовку кладки и растяжку швартовок. Они будут ориентиром в обеспечении ровности горизонтальных рядов. Шнур расположен через каждые пять метров. Он не должен провисать. Читайте также о заказе.
Различают однорядную и многорядную последовательность кладки кирпича. При однорядной кладке сначала кладут наружную стену, затем внутреннюю, затем засыпку (см. следующий рисунок). При многорядной кладке кирпичи кладут смешанным или ступенчатым способом; Толщина многорядной кладки соответственно больше, чем даже двух однорядных.
Очень важно в процессе кладки обеспечить наличие раствора и кирпичей. Тогда можно будет не суетиться, и спокойно работать. Такой подход обеспечит улучшенную производительность;

Условия, применимые к кирпичной кладке

Согласно СНиП: Толщина горизонтальных швов кирпичной кладки и камней правильной формы должна быть 12 мм, а вертикальных швов — 10 мм.

Стены кирпичные

Кладка встык ложкового и тычкового рядов

Раствор наносится ровным слоем, на краю стены оставляют небольшой гребень для возможности заполнения вертикальных швов.

Для ложкового ряда раствор наносится с отступом от стены 2-2,5 см, раскладка раствора около 7-8 см. Раствор для тычкового ряда наносится с раскладкой 20-22 см, толщина раствора в середине около 2,5-3 см.

Технология кладки встык:

Каменщик берет два кирпича.
Укладывают их ровно (под углом) на расстоянии около 10 см от уже уложенных кирпичей.
Постепенно каменщик поворачивается и подтягивает кирпичи к уже уложенным.
В этом случае перед лицевой кромкой будет слой раствора, которым будут заполняться горизонтальные и вертикальные швы.

Кладка стен кирпичная

Технология кладки скоб:

Итак, в одну руку каменщик берет кирпич, другой выравнивает раствор.
Зачерпывает небольшую часть раствора и прижимает мастерком к краю установленного кирпича.
Уложен новый кирпич и немного придвинут к уже установленному.
Избыток раствора удален.

Этот вид кладки довольно трудоемкий, но считается одним из самых прочных.

Кладка с подрезкой

При полном заполнении швов и последующей их расшивке применяется именно этот способ кладки.

Раствор укладывается с отступом 10-15 см, при этом кирпич укладывается так же, как и при стыковом типе.
Излишки раствора быстро удаляются.

Кладка

Для закладной кирпичной кладки хорошо подходит полушовный метод

В этом случае раствор наносится между внутренней и внешней верстой кладки. После этого раствор выравнивается, и происходит укладка кирпичей в засыпку.

Можно класть два кирпича одновременно. Забор кромкой из растворных кирпичей происходит на расстоянии 8 см от уже уложенных кирпичей. После забора их прижимают к уже установленным кирпичам.

Если вертикальные швы еще недостаточно заполнены, полное заполнение произойдет после укладки следующих рядов. Поперечные швы сразу должны быть полностью заполнены.

При кладке кирпичей следует избегать:

вертикальных отклонений. Кладка не должна торчать к центру, а стена не должна уходить вертикально в левую или правую сторону;
Слабая повязка. Кирпичи каждого ряда должны быть хорошо связаны с элементом верхнего ряда. Если вертикальные швы совпадут со смежными швами по высоте, то это резко снизит прочность кладки;
Плохо заполненные швы. Часто возникает из-за спешки. Чтобы кладка получилась прочной и теплой, спешить не стоит;
Грязная кладка. Работа должна быть выполнена чисто и аккуратно;

Труд профессионального каменщика в современном мире строительства высоко ценится. Но выложить кирпич самостоятельно может даже непрофессионал. Важно понимать процесс кладки кирпича, а также делать все аккуратно и на совесть. Когда работа делается на себя, то непременно будет спорить.

Подробнее

Решая вопрос строительства загородного дома, большое количество застройщиков отдают предпочтение кирпичному строительству, считая его не только традиционным и надежным способом возведения собственного дома, но и обладающим множеством положительных характеристик.

Необоснованно большой размер шва

Но хотелось бы отметить, что сегодня из кирпича строятся не только основные корпуса. Этот материал используется для строительства хозяйственных построек, заборов, декоративных элементов ландшафтного дизайна участка, к которым относятся колонны, балюстрады, беседки и так далее.

И, конечно же, кирпичную кладку часто не оставляют незавершенной, ведь считается, что кирпич под воздействием природных осадков, ветра и солнца со временем начинает терять свои качества. Хотя это касается не всех видов кирпича. Но если в дизайн-проекте предусмотрена открытая кладка, то здесь придется использовать метод кладки кирпичной кладки, делающий поверхность кирпича более презентабельной.

Хорошо, если дом строится с нуля. А если он простоял несколько лет, и кирпичную кладку нужно обновить в плане замены внешнего состояния. Здесь выбирается метод частичной расшивки. Процесс достаточно кропотливый и утомительный, особенно если речь идет об удалении старого твердого раствора, на который укладывался кирпич. Для этого обычно используется такой инструмент, как стамеска, круглый напильник или специально подготовленный инструмент своими руками в виде шпателя.

Теперь каждый шов нужно пройти инструментом, углубив его примерно на 2-3 миллиметра. Те, кто пробовал это сделать, могут сказать, что это работа не для слабонервных. Вы и сами прекрасно понимаете, что длина общего шва даже на одной кирпичной стене будет не один километр.

Затем готовится крутой раствор, которым нужно будет заполнить каждый шов, заполняя его на всю глубину. Кстати, такой размер, как толщина шва, не играет в этом процессе никакой роли. Все зависит от глубины. После заполнения швов необходимо дать время высохнуть, и только после этого можно красить их краской, выделяя цветом каждый шов на фоне кирпичной стены. Иногда в раствор вместо обычного цемента добавляют белый цемент, что позволяет не использовать краску.

Этот процесс, связанный с расшивкой швов, в основном зависит от такого показателя, как толщина шва кирпичной кладки. И здесь следует учесть, что каждый шов имеет свой размер, то есть толщину. Для многих обывателей это просто заполненное пространство между рядами кирпичей, создающее прочность всей конструкции. Но, практики говорят, что именно толщина шва определяет качество всей стены, и здесь присутствует экономическая сторона дела.

Кирпичная кладка

Вот, например, стандартная кладка, где по всем строительным канонам используется 53 кирпича, которые укладываются на один квадратный метр поверхности. Что это дает, или как влияет на этот показатель, здесь имеется в виду толщина шва кирпичной кладки. Да все очень просто. Проделав небольшие математические расчеты, можно рассчитать этот показатель. Кстати, он будет равен восьми миллиметрам. Вот средняя толщина шва.

Конечно, это не стандарт. Потому что есть три вида кирпичной кладки, где, во-первых, используется раствор разной консистенции, а, во-вторых, технология кладки совершенно разная. А это говорит о том, что толщина шва для разных видов кладки будет разной.

Итак, три вида кирпичной кладки:

Держись;
;
Вприсык с раствором для резки.

При первом виде кладки кирпича используется крутой раствор на основе песка и цемента. Именно поэтому толщина шва может быть больше стандартной и варьироваться в пределах двенадцати миллиметров. А вот последние два варианта кладки кирпича устраиваются на более жидкий раствор, что позволяет укладывать стеновой материал на раствор толщиной 8-10 миллиметров.

Хотя следует отметить, что толщина шва по нормам строительства зданий и сооружений находится в пределах 8-15 миллиметров. Этот разговор о горизонтальных швах. Вертикальные швы в пределах 8-12 миллиметров. Хочется сразу обратить внимание, что все вышеперечисленные размеры швов кирпичной кладки относятся только к керамическому кирпичу. С блоками, камнями, силикатным кирпичом нормы совсем другие.

Швы и кладка блоков

Особо хотелось бы отметить возведение стен из пеноблоков и газоблоков. В технологии их укладки цементный раствор используется только при укладке первого ряда, выполняющего роль выравнивающего раствора.

А вот здесь будет очень заметна толщина шва. А вот все остальные ряды укладываются на специальный клей, практически не оставляющий следов по толщине. То есть в домах из газобетона или пенобетона швов практически нет.

То же самое можно сказать и о домах из железобетонных изделий. Обычно кладку производят на достаточно жидкий раствор. Шов здесь, конечно, есть, но очень небольшой толщины. Обычно для этого используют раствор на основе цемента, песка и известкового молока.

Швы и кирпичная кладка

Итак, как было сказано выше, в кирпичной кладке применяют два вида швов: горизонтальные и вертикальные. Каждый из них имеет свою определенную функцию и нагрузку. Но цель их использования одна – сделать кирпичную стену единой целостной конструкцией.

Но, какой бы высококвалифицированный каменщик ни клал кирпичи, раствор из швов обязательно будет выступать. Их необходимо снять, а после этого либо швы расшиваются, либо стена подготавливается к дальнейшей отделке.

Очень важным моментом во всем процессе кладки является создание вертикального шва. Кстати, именно этот шов выдерживает как горизонтальные, так и вертикальные нагрузки. Обычно мастер наносит немного раствора на тыльную сторону кирпича и прижимает кирпич к ранее уложенному материалу. Раствор укладывается на кирпич толщиной десять миллиметров, и он создает толщину шва.

Как и в случае других швов, раствор следует удалять кельмой, но движения по удалению выполняются снизу вверх. Не рекомендуется снимать раствор в горизонтальной плоскости, это приводит к тому, что лицевая сторона кирпича размазывается и пачкается, после чего очистить ее уже невозможно.

Швы и каменная кладка

Каменные стены – это совсем другая категория, к которой нужно подходить совсем с другого ракурса. Это относится к тому факту, что каменные блоки не имеют гладких поверхностей, как кирпичи или блоки из бетона. К тому же размеры брусчатки часто не совпадают по размерам, что приводит к дополнительным работам, связанным с выравниванием кладки. Процесс этот сложный и трудоемкий, где часто приходится использовать инструмент всех народов мира — это кувалда.

Но не всегда в кладке есть два вида швов: вертикальные и горизонтальные. Иногда приходится делать косые швы. Но в любой ситуации с кладкой необходимо увеличивать размер толщины шва, это связано с тем, что стандартный вес одного брусчатого блока составляет тридцать килограммов. Конечно, здесь есть и плюсы, и минусы. Отсюда и толщина шва, которая составляет 30-40 миллиметров.

Что влияет на величину толщины шва в кирпичной кладке

Всем известно, что кирпич имеет два измерения высоты, что влияет на размер шва. Это стандартная высота 65 сантиметров и утолщенный кирпич высотой 88 сантиметров. Так что даже при проектировании за основу всех расчетов со стандартным кирпичом берется толщина в двенадцать миллиметров.

Но при планировании кладки из утолщенного кирпича за основу принимается толщина шва пятнадцать миллиметров. И это понятно, ведь кирпич большей массы будет создавать большое давление на нижний ряд, но это никоим образом не должно сказываться на качестве самой кладки, а точнее, на ее прочности и надежности.

Но в настоящее время все больше в загородном строительстве стали применять кирпичную кладку с армированием. Для этого используют либо металлическую сетку, либо металлическую арматуру. Иногда кажется, что для этого вида кладки придется использовать более мощный шов, но, как показывает практика, эти вставки не сильно влияют на толщину зазора между кирпичами. Но следует учесть, что толщина шва все же не должна быть меньше двенадцати сантиметров.

Все то же самое относится к швам в зимней кирпичной кладке. Что это значит? Существует технология кладки кирпича в зимнее время года, когда весь процесс осуществляется при низких температурах. Так что для правильного протекания всего процесса необходимо установить в швы кирпичной кладки электроды для электрообогрева.

А для этого, как многим кажется, нужен толстый слой раствора для покрытия электродов. Но специалисты рекомендуют не делать слишком толстый шов даже для такой системы. Двенадцати миллиметров будет достаточно, но не меньше.

Многие загородные застройщики часто задают один вопрос, по каким критериям была выбрана стандартная толщина шва кирпичной кладки? А все дело в том, что любой кирпич, уложенный в стену, сильно нагружен. Чтобы равномерно распределить нагрузку по всей плоскости кирпича, необходимо укладывать его на достаточно ровную поверхность.

Кирпич печной кладки

При большой толщине шва установить кирпич горизонтально будет очень сложно. А это говорит о том, что данный стеновой материал будет работать на изгиб и срез, что может привести к его излому.

То есть толстая кладка приводит к появлению деформации не только отдельного кирпича, но и целой серии, что нередко приводит к появлению трещин на стеновых поверхностях. Из этого можно сделать вывод: увеличение толщины шва кирпичной кладки приводит к снижению качества самой кладки, и, соответственно, к снижению прочности всей конструкции строения.

Как уже было сказано выше, мастер, кладущий кирпич, обязан тщательно следить за толщиной шва, но не только по горизонтали, но и по вертикали. Кроме того, настоящий профессионал не допустит, чтобы поперечный шов, который к тому же и вертикальный, не был заполнен полностью.

Это очень важный момент во всем процессе кладки кирпича, который влияет не только на качество кладки, но и на теплоизоляционные характеристики строения. Как раз в вертикальных швах, которые плохо заполнены раствором, могут образовываться «мостики холода».

Современные технологии строительства все больше стремятся к упрощению. Это в полной мере коснулось кладки кирпича. Чтобы сегодня не закладывать раствор на глаз, то есть не выкладывать примерную его толщину, используются специальные пластиковые вставки, определяющие размер шва.

Это приспособление напоминает крестообразный вспомогательный элемент, который используется для укладки керамической плитки, только для кирпичной кладки изготавливаются большего размера.

Их часто устанавливают между соседними кирпичами, а после завершения стены просто снимают. После этого, заполнив отверстия от них с помощью того же раствора, производится окончательная расшивка стены.

Типы швов кирпичной кладки

Существует несколько типов швов, которые используются в процессе кладки кирпича. Во-первых, это пустырь. Обычно этот тип используется в тех стенах, которые в дальнейшем будут оштукатурены. Для этого раствор не выходит за границы кирпича с лицевой стороны, а, наоборот, заглубляется на глубину 10-15 миллиметров. Это создает наилучшее сцепление кирпичной стены и штукатурки.

Второй тип — прошивка. Здесь раствор, выдавленный кирпичом, удаляют кельмой или расшивкой, это инструмент. Кстати, этот тип делится на два подвида: вогнутый и выпуклый шов. Обычно выпуклый тип шва используется для того, чтобы создать своеобразную защиту от попадания дождевой воды в кирпичную кладку. Если дом достаточно высокий и свесы крыши недостаточно хорошо закрывают стены, то такой вид шва будет в самый раз. Он хорошо справляется с возложенными на него обязанностями.

Кладка кирпича не такая простая операция, как может показаться на первый взгляд. Обязательных требований и тонкостей при выполнении кладки очень много, несоблюдение которых может существенно повлиять на качество выполненных работ. К таким важным требованиям относится толщина кладочных швов, как горизонтальных, так и вертикальных. Несоблюдение норм ширины шва приводит к снижению прочности всей конструкции из-за неравномерного распределения давления в кладке, вызывая чрезмерные напряжения сдвига и напряжения изгиба в кирпиче. Именно поэтому толщина горизонтальных и вертикальных швов кирпичной кладки находится под постоянным контролем.

Какой должна быть

толщина шов кирпич кладка

Очевидно, идеальных и абсолютно равномерных швов добиться практически невозможно, поэтому существуют некоторые допуски, в пределах которых толщина шва считается нормальной. В любом серьезном строительном объекте обязательно указывается средняя толщина швов для разных видов кладки. Однако есть и средние значения. Для горизонтальных швов это 10-15мм ., для вертикальный — 8-15мм .

Однако существует множество факторов, влияющих на выбор толщины сварного шва. Например, когда пытаются сделать минимально возможную толщину. А в некоторых случаях толщина швов может быть даже 5 миллиметров и меньше. Как правило, такая толщина швов характерна для ответственной кладки из, применяемой в печах с высокими температурами.

Проверка толщины шва кирпичной кладки

Толщину кирпичной кладки проверяют следующим образом: измеряют ширину нескольких рядов кладки (обычно 5–6 рядов), а затем полученный размер делят на количество рядов, отнимают высоту кирпичей и делят на количество швов. Полученный результат не должен выходить за указанные пределы.

Кирпич – один из самых популярных строительных материалов. Грамотно выполненная расшивка кирпичной кладки оказывает особое влияние на эстетический вид всего здания. В проекте обязательно указывается ширина швов.

Зависит от климатических условий, этажности и функционального назначения объекта строительства. Этот показатель влияет на прочность всего здания, без него сложно правильно рассчитать расход стройматериалов. С увеличением толщины швов снижается прочность здания.

При выполнении сшивки

Прочность здания зависит от ровности швов

Когда возводимые стены не планируется утеплять и штукатурить снаружи, потребуется расшивка под кирпичную кладку. Во избежание затруднений при дальнейшей работе, на этапе строительства подбирается ровный, однородный по форме и цвету кирпич.

Обязательно контролировать, чтобы швы (горизонтальные и вертикальные) были одинаковой толщины. Расшивку под кирпичную кладку можно выполнять как на этапе строительства, так и после его окончания.

Для получения качественных швов и снижения трудозатрат швы расшивают до затвердевания раствора, на который выкладывается кирпич. Выкладывают несколько рядов кирпичей, после чего оформляют шов.

Форма шва

Кладочные швы выполняются в различных вариантах:

№	Вид	Описание
1	Прямоугольная, заподлицо с поверхностью	Формируется обратной стороной шпателя. Текстуру делают гладкой или песочной. Чтобы получить второй вариант, проведите раствор жесткой кистью.
2	Прямоугольный с углублением	Позволяет обозначить перевязку рядов. Не подходит для эксплуатации в климатических зонах с частыми осадками.
3	Вогнутая	Сформованная выпуклым инструментом, часто используемая для восстановления старой кладки с поврежденными кирпичами.
4	выпуклая	Сформована инструментом вогнутой формы.
5	скошенный	Сделайте край кельмой, расположив его под углом. Получают однопроходные или двухпроходные швы, обеспечивающие хороший отвод воды во время дождя.

Для повышения эластичности кладки профессионалы часто делают горизонтальные зазоры немного шире вертикальных.

Преимущества расшивки швов

Расшивка кирпичной кладки имеет множество преимуществ:

низкая стоимость за счет того, что не требуется приобретение дорогостоящих отделочных материалов;
время выполнения работ сокращается по сравнению с нанесением штукатурных растворов или отделкой сайдингом, пластиком и т.п.;
высокая прочность и долговечность;
работы можно выполнить своими руками или привлечь рабочих средней квалификации;
при необходимости можно выполнить любые отделочные работы сверху.

Недостатком является низкая теплоизоляция стен по сравнению с применением теплоизоляционных материалов.

Требования к швам

В морозные дни кирпич кладут с минимальным зазором

Долговечность кирпичного здания зависит от качества материала, соблюдения технологии строительства и условий эксплуатации.

Важную роль играет размер шва для кирпичной кладки.

При неверном расчете прочность здания будет значительно снижена.

В армированной кладке размер шва должен быть на 4 мм больше суммы диаметров пересекающейся арматуры.

Если строительство ведется при отрицательных температурах, увеличение зазора в кладке приведет к тому, что влага в растворе замерзнет до того, как он затвердеет.

При разморозке лед превратится в воду, а вместо крепкого раствора получится рыхлое вещество.

Для предотвращения подобных неприятностей кирпич укладывают с минимальным зазором (до 5 мм), а в раствор добавляют наполнители, предохраняющие его от промерзания.

Чем больше зазор между строительными материалами, тем сложнее добиться равномерной плотности между ними. Из-за этого кирпич может получать дополнительные сдвигающие и изгибающие нагрузки, что приводит к его деформации.

Технология

Технология выполнения работ при строительстве и после его завершения отличается друг от друга. Подробнее о расшивке смотрите в этом видео:

На этапе строительства

Инструмент для расшивки запрессовывается в раствор

Выкладывают несколько рядов, расшивку необходимо выполнить до застывания кладочного раствора.

Пошаговая инструкция:

Степень давления инструмента необходимо отрегулировать так, чтобы усилие было равномерным, это обеспечит красивую отделку.

Реставрация

При реставрации старый раствор удаляется на глубину 10 — 15 мм

В процессе эксплуатации под воздействием атмосферных явлений раствор постепенно выкрашивается из стены. Для защиты стройматериалов от разрушения проводятся реставрационные работы.

Для этого сначала необходимо подготовить поверхность:

Удалите старый раствор на глубину от 10 до 15 мм с помощью узкого деревянного клина или долота и молотка.
Очистите стены и зазоры между кирпичами от пыли и грязи. Это можно сделать с помощью щетки или очистителя высокого давления. Пыль препятствует схватыванию строительных материалов.

Затем приготовьте раствор для расшивки швов. Вы можете купить его или сделать самостоятельно. Материалы смешивают в пропорции: 1 часть цемента, 1 часть извести и 10 частей песка. Готовят такой объем, что успеют провести 1,5-2 часа, прежде чем он застынет. При необходимости добавляют красящие пигменты для бетона.

Далее расшивка выполняется так же, как и на этапе строительства. Чтобы раствор не растекался, под обрабатываемым участком держат гипсовый сокол. Также наносят раствор горизонтально. Подробнее о реставрации смотрите в этом видео:

Если раствор получился жидким, можно удалить из него влагу, поместив в смесь на несколько минут сухой красный кирпич, он впитает воду.

Управление

Размер вертикальных и горизонтальных зазоров необходимо контролировать во время работы. Зазоры измеряются в 5-6 рядах, полученное число делится на количество рядов, отнимается размер кирпичей. Полученный показатель должен соответствовать цифре, указанной в проектной документации.

При расчете учитываем, что ширина шва в кирпичной кладке должна быть одинаковой. Не должно быть, чтобы в одном ряду показатель был, например, 8 мм, а в другом 16 мм. Правильно рассчитанные показатели и точное выполнение технологии работ обеспечат конструкции надежность и долговечность.

Качество и надежность готовой кладки напрямую зависит от того, какой раствор вы выберете и как вы реализуете толщину шва в кладке — продольную и вертикальную. Эту величину нужно закладывать в самом начале, внимательно следить за каждым рядом и проверять, измеряя высоту площадки через каждые 5-6 уровней.

При отклонении от рекомендуемых параметров у вас будет значительный перерасход состава, появятся непрочные связи между блоками, что повлияет на быстрое разрушение здания в будущем. Снижение прочности связано с тем, что возникает дополнительная нагрузка на сжатие, а также на изгиб. При этом происходит неравномерный отвод влаги из соединительных смесей, что не допускается. Итак, толщина шва в кирпичной кладке – очень важный параметр.

Каковы стандартные требования?

В среднем рекомендуемая толщина шва кирпичной кладки по СНиП составляет 10 мм. Более точные параметры можно подобрать исходя из типа кирпича, который вы используете, а также типа конструкций. При значительных отклонениях в меньшую сторону рабочие не смогут компенсировать возможные неровности применяемых керамических изделий, а рассчитанного количества блоков может не хватить. Если толщина шва в кирпичной кладке больше рекомендуемых параметров, то в результате здание будет менее прочным, чем необходимо.

Параметры, указанные в стандарте, считаются актуальными, если для построения несущей системы используются обычные компоненты. В кирпичной кладке толщина горизонтального шва должна быть примерно 12 мм, а вертикального – 10 мм. Допустимый предел для продольных рядов будет от 10 до 15 мм, а поперечных швов колеблется от 8 до 12 мм. Отклонение от заявленных параметров проекта не допускается. Очень важно тщательно контролировать и проверять качество на всех этапах работы.

Что влияет на толщину и равномерность шва?

Обучение рабочих. В связи с повышенными требованиями к надежности конструкции из мелкоштучного блока работы следует доверять только квалифицированным узкопрофильным специалистам. Лучше всего нанимать опытные бригады.

Жесткость раствора и выбранный способ приготовления. Если размещать элементы в прижим, то нужно использовать густую высокопроцентную смесь на основе цемента и песка. Максимально допустимая толщина шва кирпичной кладки в этом случае составит 12 мм. Если вы используете более жидкие и пластичные составы, то укладывать изделия необходимо максимально плотно. Расстояние между соседними элементами не должно превышать 8-10 мм.

Климат сильно влияет на

Климатические условия, а также дальнейшая эксплуатация здания имеют особое значение. Если вы работаете зимой и используете растворы со специальными противоморозными добавками или с подогревом, то швы между кирпичами должны быть сведены к минимуму. То же самое можно сказать и о стенах, которые возводятся в северных широтах. Это помогает уменьшить влияние низких температур. Ведь кладка будет монолитной.

Точность форм и размеров

По сравнению с газобетонными блоками, которые укладываются на слой строительного клея в 2-3 см, кирпич класть намного сложнее, т.к. постоянно нужно корректировать отклонения от нормативных значений. Если использовать дешевые и неоднородные элементы, то каменщикам придется корректировать толщину растворного шва в кладке в отдельных рядах на несколько миллиметров, чтобы подогнать под проектный план всю стену.

Этот фактор является решающим. Изделие неправильной формы или размеров может быть тщательно исправлено только командой профессионалов. В случае больших отклонений прочность конструкций в результате будет снижена до 25%.

Подкрепление вряд ли поможет в такой ситуации. Для снижения рисков материал необходимо тщательно проверять перед покупкой. Помимо толщины раствора, на надежность кирпичной кладки большое влияние оказывает и марка кирпича по прочности, доля пустот и устойчивость к сильным морозам. Влияние толщины шва в кирпичной кладке очень велико. Этот параметр необходимо учитывать вместе с геометрической точностью.

Допуски

Это правило актуально для различных мелкоштучных деталей, а также облицовочных и силикатных. Незначительное увеличение толщины кладочного шва в кирпичной кладке считается допустимым при работе с двойными разновидностями, однако в целом при возведении несущих конструкций и облицовочной кладки межслойная прослойка должна выдерживаться в пределах 10 мм для вертикального шва и 12 мм для продольного.

Исключением можно назвать топливник для печей повышенной температуры и аналогичные конструкции из огнеупоров. В таких случаях необходимо отстоять 5 мм специального раствора.

Отдельную группу составляет плитка прямоугольной формы. Монтировать его необходимо, соблюдая рекомендуемые нормы расшивки, что в свою очередь зависит от фактуры и вида среза изделий, а также требований по защите от влаги.

Несущие стены и цоколь на участке, часто подвергающемся воздействию влаги, должны быть сооружены из. Чаще всего они однотипные. В этом случае эффективной будет двухрядная схема. Ведь он дает возможность равномерно распределить весовую нагрузку. Окончательная толщина будет 25 см. Изделия лучше всего устанавливать после тщательной проверки ровности, а также после гидроизоляции основания. Желательно осмотреть их на наличие повреждений, чтобы исключить ошибки. Первый ряд необходимо класть без использования раствора в сухом виде, а все неформатированные блоки необходимо удалить.

Толщина вертикального шва в кладке нижнего слоя может быть 20 мм, однако все последующие слои необходимо укладывать с учетом проектных данных. Небольшое количество состава следует нанести на скрепляющую сторону кирпича, после чего его следует слегка прижать к ранее установленным блокам.

Излишки смеси в продольном направлении необходимо удалить шпателем. Выполняйте плавные движения снизу вверх. Делая горизонтальные ряды, будьте осторожны, так как есть риск размазать смесь по поверхности. Это особенно важно, если вы работаете с облицовочным кирпичом. Специальный шаблон поможет получить равномерную толщину без особых перерасходов. Если у вас нет опыта, то использовать шаблон нужно не только в продольном, но и в поперечном направлениях.

Все начинается с угла

Возведение любой конструкции должно начинаться с угла с дальнейшим закреплением порядка. Это специальная полоса для контроля уровня. Стены, которые необходимо оштукатурить или утеплить, необходимо возводить с закладкой. Вы будете заливать раствор на глубину 15 мм с лицевой стороны кладки.

После того, как вы проверите уровень и, при необходимости, произведете тщательную регулировку, элементы больше нельзя будет перемещать до начала установки. После того, как вы сделаете несколько рядов, рекомендуем сделать небольшой перерыв.

Качество теплоизоляции – решающий фактор

Многорядная теплоизоляционная система должна быть удалена с использованием пористой керамики, имеющей достаточно высокий класс прочности. Общие нормы толщины шва в кирпичной кладке и ее разность не меняются. Однако из-за того, что остаются пустоты, приготовьтесь к тому, что придется увеличить расход раствора.

Изменение коснется и его состава, для исключения мостиков холода к стандартной смеси, которую смешивают в пропорциях 1 к 3, необходимо добавить компоненты, снижающие теплопроводность. Это может быть керамзитовая крошка, пеностекло и другие их аналоги. Схема многорядных конструкций очень сложная, поэтому, если вы сомневаетесь в своих силах, лучше всего нанять бригаду специалистов.

Кирпич керамический прессованный и силикатный необходимо класть по аналогии с другими — от угла. Внимательно следите за уровнем и следите за тем, чтобы каждый ряд был установлен сухим. В связи с повышенными требованиями к декоративности изменится и тип шва: он будет вогнутым или выпуклым. Затирку необходимо производить без промедления. Второй тип чаще всего выбирают при облицовке фасада. Ведь такая расшивка помогает усилить защиту стен от влаги.

Обратите внимание на лицевую плитку

Нюансом является закладка небольших отверстий для вентиляции в вертикальных швах. Как правило, это делается на каждом четвертом ряду. Во время работы лицевая поверхность должна быть защищена от контакта с раствором. Если капли случайно попали внутрь, удалите их сухой тканью до того, как они схватятся.

Требования к кладочным и тампонажным смесям могут различаться в зависимости от их водонасыщенности. Стандартные керамические смеси перед укладкой необходимо увлажнять, клинкерные укладывают всухую, но только на специальный состав, содержащий минимальное количество веществ, вытягивающих соли.

Извлекая толщину шва, можно визуально определить качество строительства любого строения, независимо от того, хозяйственное это строение или жилое. Если не соблюдать расстояние по уровням между строительными камнями, то это не только ухудшает внешний вид и привлекательность строения, но и вызывает снижение его надежности. Поэтому каждый каменщик должен постоянно контролировать толщину швов на этапе возведения конструкции. Это можно сделать как путем измерения линейкой, так и визуально.

Размеры и виды кирпича

Любой кладочный кирпич производится из глиняного состава по разным технологиям, но на прочность конструкции это не влияет. На прочность любой кладки влияет наличие пустот внутри камня. Раствор в этом случае может проникнуть в кирпич и обеспечить ему более надежное сцепление с основанием. В зависимости от этого может быть:

пустотелая;
полнотелый.

Полнотелый камень применяют для отделки дымоходов и каминов, а пустотелый камень можно использовать при кладке перегородок. Вне зависимости от вида кирпича его длина и ширина стандартны – это 250 и 120 мм, а высота может варьироваться. Поэтому размер швов необходимо выбирать в зависимости от ширины самого камня.

Факторы, влияющие на швы

Прежде всего, это зависит от консистенции раствора, который может растекаться в стороны при надавливании на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы следует делать в среднем 10 мм. Если используется двойной кирпич, швы должны быть 15 мм.

Эти размеры можно контролировать на глаз, но можно также использовать кресты или металлические стержни определенной толщины. Все эти размеры определяются СНиП, а на соответствие нормам влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных сооружений рекомендуется отдавать предпочтение профессионалам, способным приготовить раствор в соответствии с требованиями, добавив в него необходимое количество песка или других компонентов, чтобы сохранить толщину кладки. в необходимых пределах.

Особое значение имеют климатические условия и последующая эксплуатация объекта с кирпичной кладкой. При укладке при низких температурах рекомендуется добавлять в раствор специальные добавки. При этом швы следует делать минимальными, что позволяет уменьшить влияние негативных факторов на раствор и сделать кладку монолитной.

По ГОСТ также допускается незначительное отклонение от указанных размеров шва, но отклонения не должны быть более 3 мм, иногда допустимо 5 мм.

Виды швов

Сегодня можно встретить такие виды швов:

обрезки;
одинарный разрез;
пустошь;
выпуклый;
двухзаходный.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии с нормами на различные виды строительных материалов, что также определяется СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и четкие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

Также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление в цементную смесь различных компонентов, в том числе пластификаторов, извести и химических добавок. Эти компоненты вводятся в зависимости от требований производителя.

Также СНиП определяет, что использование строительных камней, не имеющих соответствующих сертификатов, запрещено, особенно при строительстве жилых домов.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны выполняться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их категории. Любая кладка регламентируется СНиП в порядке выполнения работ.

Маркировка стен.
Определение проемов для дверей и окон.
Настройка заказов.

При возведении многоэтажного дома работы ведутся поэтапно, а после нагнетания первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и техническим, а также находиться в рабочем состоянии. При выполнении работ необходимо строго соблюдать требования СНиП по технике безопасности. Если здание высотное, то все рабочие должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь друг с другом для обеспечения слаженной работы. На участке не должно быть посторонних предметов, которые будут мешать работе.

Расшивка

Важную роль в обеспечении законченного вида конструкции играет также расшивка, которая выполняется после укладки кирпича. Он бывает разного типа и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расстояние между кирпичиками расшивают с помощью специальных приспособлений, что позволяет сформировать четкий шов. При необходимости в растворы добавляют специальные компоненты для повышения адгезии. Такая конструкция после сшивания приобретает более привлекательный вид.

Вышивка сама по себе кропотлива и требует от мастера определенного навыка. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Кирпичная кладка Определение, типы и конструкция

🕑 Время чтения: 1 минута

Содержание:

Кирпичная кладка Определение
Виды кирпичной кладки
- 1. Brick Work in Mud
- 2. Кирпичная работа в цементе
Типы кирпичей
Брик
Вопросы, учитываемые при надзоре за конструкциями из кирпичной кладки

Определение кирпичной кладки

Кирпичная кладка является очень прочным видом строительства. Он построен путем систематического размещения кирпичей в растворе для создания прочной массы, способной выдерживать прилагаемые нагрузки. Существует несколько видов кирпича и ряд растворов, которые можно использовать для возведения кирпичной кладки. Связь в кирпичной кладке, скрепляющая кирпичи между собой, производится путем заполнения швов между кирпичами подходящим раствором. Особые меры предосторожности следует соблюдать при смешивании и укладке раствора, так как это сильно влияет на характеристики и долговечность каменной конструкции.

Виды кирпичной кладки

1. Кирпичная кладка в глине

Глина используется для заполнения различных швов кирпичной кладки.
Толщина растворного шва 12 мм.
это самый дешевый вид кирпичной кладки
применяется для возведения стен высотой не более 4 м.

Рис. 1: Кирпичная кладка в глине

2. Кирпичная кладка в цементе

Этот тип кирпичной кладки строится путем укладки кирпичей в цементный раствор, а не в глину, которая используется при кирпичной кладке в глине. В таблице 1 представлены три основных класса кирпичной кладки из цемента. Таблица 1 Различные классы кирпичной кладки в цементе и их описание

Классы	Описание
Первый класс	Цемент из известкового раствора используется, Поверхность и края кирпича острые, А толщина растворных швов не более 10мм
Второй класс	Кирпич формованный шлифованный б/у, Кирпичи шероховатые и слегка неправильной формы, Толщина растворного шва 12 мм.
Третий класс	Кирпич нетвердый, с шероховатой поверхностью, с искаженной формой, Используется для временных конструкций, Используется в местах с небольшим количеством осадков.

Рис. 2: Кирпичная кладка из цемента

Типы кирпичей

При строительстве кирпичной кладки используются различные виды кирпича, в том числе:

Обожженные глиняные кирпичи
Бетонные кирпичи
Силикатный кирпич (кирпич из силиката кальция)
Глиняные кирпичи с летучей золой
Инженерные кирпичи
Другие типы кирпича включают выпуклый, швеллерный, облицовочный, выпуклый и пустотелый кирпич.

Рис. 3: Типы кладочного кирпича

Кирпичная кладка

Материалы и оборудование, используемые в кирпичной кладке

Кирпич из раствора или каменной смеси0079
Рулетка
молоток
Шланг, уровень или теодолит
Мастерок Уровень
Тачка
Очки
Фуганок
И другое оборудование по проекту и личным предпочтениям

Подготовка к кирпичной кладке

Проверьте уровень земли с помощью уровня, теодолита или уровня из прозрачного шланга.
Установить компоновку конструкции.
Рис. 4: Схема каменной кладки
Отметка осей здания и выравнивание стен с использованием гипсового порошка, мела или подобного материала, отмечающая траншеи для фундамента.
После этого установить фундаментную стену, выдержать фундамент не менее двух суток до начала возведения кирпичной кладки.
Распределите кирпичи по строительной площадке несколькими штабелями, чтобы потом сократить время и усилия.
Влажные кирпичи за несколько часов до начала работ. Это не только предотвращает поглощение слишком большого количества воды раствором, но и улучшает сцепление кирпичей и раствора.

Процедура возведения кирпичной кладки

Сначала смешайте раствор с водой и перемешайте до получения однородного и пластичного раствора.
Рис. 5: Подготовка раствора
После этого равномерно нанести раствор на линию фундамента с помощью мастерка (для уложенного раствора рекомендуется толщина 25 мм и ширина в один кирпич).
Затем уложите в раствор первый ряд ложковых кирпичей. Начните со второго кирпича, нанесите раствор на головной шов каждого кирпича. После этого плотно вставьте кирпичи на место, чтобы раствор выдавился со всех сторон швов.
Рис. 6: кладка кирпичей
Используйте уровень, чтобы проверить трассу на правильную высоту. Убедитесь, что кирпичи стоят вертикально и ровно.
Рис. 7: Отвес кирпичной кладки
Рис. 8: Проверка уровня кирпичной кладки
Поместите еще один ряд известкового раствора вдоль первого ряда, затем начните укладывать второй ряд.
Используйте два полукирпича, чтобы начать второй, чтобы убедиться, что первые два ряда расположены в шахматном порядке для структурных целей.
Чтобы закончить второй ряд свинца, положите три тычковых кирпича и убедитесь, что они лежат вертикально и ровно.
Третий и пятый ряды состоят из носилок, аналогичных первому ряду. Четвертый ряд начинается с одиночной жатки, за которой следуют носилки. Используйте уровень, чтобы убедиться, что упреждение верное на каждом курсе. Наконец, эта схема кладки кирпича используется до тех пор, пока не будет достигнута заданная высота.

Вопросы, учитываемые при надзоре за кирпичной кладкой

При возведении кирпичной кладки следует соблюдать следующие моменты:

Используйте кирпичи хорошего качества.
Убедитесь, что кирпичные ряды расположены строго горизонтально.
Вертикальность стены должна быть обеспечена путем частой проверки отвесом.
При остановке работ кирпичную кладку следует оставлять с зубчатым концом.
Следует избегать использования кирпичных бит.
Не допускается поднятие стен более чем на 1,5 м за один день.
Приподнимите торцевые швы на глубину от 12 до 20 мм, чтобы использовать их в качестве ключа для штукатурки или расшивки.
Кирпичная кладка должна регулярно выдерживаться в течение 2 недель.
Толщина растворных швов должна быть 10 мм как по горизонтали, так и по вертикали.

Рис. 9: Кирпичная бита

Читать далее: Допуски и мастерство для армированной каменной конструкции в соответствии с контрольным списком ACI для каменной кладки стен

Заполнение раствором швов в исторических каменных зданиях

КРАТКИЕ СВЕДЕНИЯ О КОНСЕРВАЦИИ

Мягкий раствор для повторной затирки. Фото: Джон П. Спьюик.

Роберт К. Мак, FAIA, и Джон П. Спевейк

Историческая справка
Выявление проблемы перед повторным указанием
Поиск подходящего миномета
Свойства раствора
Анализ раствора
Компоненты раствора
Тип раствора и смесь
Составление бюджета и планирование
Выбор подрядчика
Выполнение Работы
Визуальный осмотр строительного раствора и каменной кладки
Резюме и ссылки
Список для чтения
Скачать PDF

Каменная кладка — кирпич, камень, терракота и бетонные блоки — встречается почти в каждом историческом здании . На ум сразу же приходят конструкции с полностью каменными фасадами, но большинство других зданий, по крайней мере, имеют каменные фундаменты или дымоходы. Хотя обычно каменная кладка считается «постоянной», она подвержена износу, особенно в местах швов из раствора. Переточка, также известная как «укладка» или, что несколько неточно, «укладка подкладки»*, представляет собой процесс удаления испорченного раствора из швов каменной стены и замены его новым раствором. Правильно выполненная переточка восстанавливает визуальную и физическую целостность кладки. Неправильно выполненная перепрошивка не только портит внешний вид здания, но и может привести к физическому повреждению самих каменных блоков.

Целью данного Краткого обзора является предоставление общего руководства по соответствующим материалам и методам перекраски исторических каменных зданий, и он предназначен для владельцев зданий, архитекторов и подрядчиков. Краткий обзор должен служить руководством для подготовки спецификаций по перекрашиванию исторических каменных зданий. Это также должно помочь развить чувствительность к особым потребностям исторической кладки и помочь владельцам исторических зданий в совместной работе с архитекторами, архитектурными консерваторами, консультантами по сохранению исторического наследия и подрядчиками. Хотя руководство предназначено специально для исторических зданий, оно подходит и для других каменных зданий. Эта публикация обновляет Сводка по консервации 2: Переназначение растворных швов в исторических кирпичных зданиях , чтобы включить все типы каменной кладки исторических единиц. Сфера охвата более раннего Краткого обзора также была расширена, чтобы признать, что многие здания, построенные в первой половине 20-го века, теперь являются историческими и имеют право на включение в Национальный реестр исторических мест, и что они, возможно, были первоначально построены из портленда. цементный раствор.

* Tuckpointing технически описывает в первую очередь декоративное нанесение выступающих растворных швов или швов известковой замазки поверх швов заподлицо.

Строительный раствор, состоящий в основном из извести и песка, использовался в качестве неотъемлемой части каменных конструкций на протяжении тысячелетий. Примерно до середины 19 века известь или негашеную известь (иногда называемую комовой известью) доставляли на строительные площадки, где ее нужно было гашить или смешивать с водой. Смешивание с водой вызывало кипение, в результате чего получалась влажная известковая замазка, которую оставляли для созревания в яме или деревянном ящике на несколько недель, вплоть до года. Традиционный раствор изготавливался из известковой замазки или гашеной извести в сочетании с местным песком, как правило, в соотношении 1 часть известковой замазки на 3 части песка по объему. Часто в раствор добавляли и другие ингредиенты, такие как измельченные морские раковины (еще один источник извести), кирпичная пыль, глина, натуральные цементы, пигменты и даже шерсть животных, но основной состав известковой замазки и песчаного раствора оставался неизменным на протяжении веков. до появления портландцемента или его предшественника, римского цемента, природного гидравлического цемента.

Портландцемент был запатентован в Великобритании в 1824 году. Он был назван в честь камня из Портленда в Дорсете, который он напоминал в затвердевшем состоянии. Это быстротвердеющий гидравлический цемент, затвердевающий под водой. Портландцемент был впервые произведен в Соединенных Штатах в 1871 году, хотя он был импортирован до этой даты. Но он не был широко распространен по всей стране до начала 20 века. Вплоть до начала века портландцемент считался в первую очередь добавкой или «второстепенным ингредиентом», помогающим ускорить время схватывания раствора. К 19Однако в 30-х годах большинство каменщиков использовали смесь из равных частей портландцемента и известковой замазки. Таким образом, раствор, найденный в каменных конструкциях, построенных между 1871 и 1930 годами, может варьироваться от чистой извести и песчаных смесей до самых разнообразных комбинаций извести, портландцемента и песка.

В 1930-х годах в США было представлено больше новых строительных растворов, предназначенных для ускорения и упрощения работы каменщиков. Они включали кладочный цемент , предварительно смешанный раствор в мешках, который представляет собой комбинацию портландцемента и молотого известняка, и гашеная известь , машинно-гашеная известь, что исключило необходимость гашения негашеной извести в замазку на месте.

Решение о перенанесении чаще всего связано с некоторыми очевидными признаками износа, такими как рассыпающийся раствор, трещины в швах раствора, отслоившиеся кирпичи или камни, влажные стены или поврежденная штукатурка. Однако было бы ошибочным полагать, что только перенацеливание решит недостатки, возникающие в результате других проблем. Первопричину ухудшения состояния – протекающие крыши или водосточные желоба, неравномерная осадка здания, капиллярное действие, вызывающее поднимающуюся влажность, или воздействие экстремальных погодных условий – всегда следует устранять до начала работ.

Каменщики практикуются с использованием известкового раствора для ремонта исторического мрамора. Фото: файлы NPS.

Без соответствующего ремонта, направленного на устранение источника проблемы, разрушение строительного раствора будет продолжаться, и любая переточка будет пустой тратой времени и денег.

Привлечение консультантов

Поскольку существует очень много возможных причин ухудшения состояния исторических зданий, может оказаться желательным нанять консультанта, например, архитектора или реставратора, для анализа здания. Помимо определения наиболее подходящих решений проблем, консультант может подготовить спецификации, отражающие конкретные требования каждой работы, и может обеспечить надзор за незавершенной работой. Направления к консультантам по сохранению часто можно получить в Государственных управлениях по сохранению исторических памятников, Американском институте сохранения исторических и художественных произведений (AIC), Ассоциации технологий сохранения (APT) и местных отделениях Американского института архитекторов (AIA).

Предварительное исследование необходимо для того, чтобы убедиться, что предлагаемые работы по перенацеливанию соответствуют зданию как физически, так и визуально. Анализ не подвергшихся атмосферным воздействиям частей исторического раствора, с которым будет сочетаться новый раствор, может предложить подходящие смеси для ремонтного раствора, чтобы он не повредил здание из-за его чрезмерной прочности или паронепроницаемости.

Этот гранит конца 19-го века был недавно заново обработан, при этом профиль шва и цвет строительного раствора тщательно подобраны к оригиналу. Фото: файлы NPS.

Осмотр и анализ элементов каменной кладки — кирпича, камня или терракоты — и методы, использованные при первоначальном строительстве, помогут сохранить исторический вид здания. Простая, нетехническая оценка элементов кладки и строительного раствора может предоставить информацию об относительной прочности и проницаемости каждого из них — критических факторов при выборе строительного раствора, — в то время как визуальный анализ исторического строительного раствора может предоставить информацию, необходимую для разработки новые растворные смеси и методы нанесения.

Хотя это и не имеет решающего значения для успешного проекта перекрытия, для проектов, связанных с объектами особого исторического значения, может быть полезен анализ строительного раствора квалифицированной лабораторией, предоставляющий информацию об исходных ингредиентах. Однако у такого анализа есть ограничения, и спецификации сменного раствора не должны основываться исключительно на лабораторных анализах. Анализ требует интерпретации, и существуют важные факторы, влияющие на состояние и характеристики строительного раствора, которые невозможно установить с помощью лабораторного анализа. К ним могут относиться: первоначальное содержание воды, скорость отверждения, погодные условия во время первоначального строительства, метод смешивания и укладки раствора, а также чистота и состояние песка. Наиболее полезная информация, которую можно получить в результате лабораторного анализа, — это идентификация песка по градации и цвету. Это позволяет с некоторой точностью подобрать цвет и текстуру раствора, поскольку песок является самым большим по объему ингредиентом.

При создании ремонтного раствора, совместимого с кладочными элементами, цель состоит в том, чтобы получить раствор, который максимально соответствует историческому раствору, чтобы новый материал мог сосуществовать со старым в сочувствующем, поддерживающем и, при необходимости, , жертвенная способность. Точные физические и химические свойства исторического раствора не имеют большого значения, если новый раствор соответствует следующим критериям:

Новый раствор должен соответствовать историческому раствору по цвету, текстуре и инструментам. (Если провести лабораторный анализ, можно будет сопоставить компоненты вяжущего и их пропорции с историческим раствором, если эти материалы доступны.)
Песок должен соответствовать песку в историческом растворе. (Цвет и текстура нового раствора обычно становятся на свои места, если песок удачно подобран.)
Новый раствор должен иметь на большую паропроницаемость и быть на мягче (измеряемой по прочности на сжатие), чем элементы каменной кладки.
Новый раствор должен быть как паропроницаемый и как мягкий или мягче (измеряется по прочности на сжатие), чем старый раствор. (Мягкость или твердость не обязательно являются показателем проницаемости; старые твердые известковые растворы все еще могут сохранять высокую проницаемость.)

Этот строительный раствор имеет правильную консистенцию для перетачивания исторических кирпичей. Фото: Джон П. Спьюик.

Методы анализа строительных растворов можно разделить на две большие категории: влажные химические и инструментальные . Многие лаборатории, которые анализируют исторические растворы, используют простой метод с влажным химическим раствором , называемый кислотным выщелачиванием, при котором образец раствора измельчается, а затем смешивается с разбавленной кислотой. Кислота растворяет все карбонатсодержащие минералы не только в связующем, но и в заполнителях (таких как раковины устриц, коралловые пески или другие материалы на основе карбонатов), а также любые другие растворимые в кислоте материалы. Остается песок и мелкозернистый кислотонерастворимый материал. Существует несколько вариаций простого теста на кислотное пищеварение. Один включает сбор газообразного диоксида углерода, выделяемого при переваривании карбоната кислотой; по объему газа можно точно определить содержание карбонатов в растворе (Jedrzejewska, 19).60). Простые методы кислотного разложения являются быстрыми, недорогими и простыми в применении, но информация, которую они предоставляют об исходном составе строительного раствора, ограничена цветом и текстурой песка. Метод сбора газа дает больше информации о вяжущем, чем простое кислотное разложение.

Методы инструментального анализа , которые использовались для оценки строительных растворов, включают микроскопию в поляризованном свете или микроскопию тонких срезов, растровую электронную микроскопию, атомно-абсорбционную спектроскопию, рентгеновскую дифракцию и дифференциальный термический анализ. Все инструментальные методы требуют не только дорогостоящего специализированного оборудования, но и высококвалифицированных опытных аналитиков. Однако инструментальные методы могут дать гораздо больше информации о растворе. Микроскопия тонких срезов, вероятно, является наиболее часто используемым инструментальным методом. Исследование тонких срезов строительного раствора в проходящем свете часто используется в дополнение к методам кислотного разложения, особенно для поиска заполнителя на карбонатной основе. Например, новый метод испытаний ASTM, ASTM C 1324-9.6 «Метод испытаний для исследования и анализа затвердевших растворов», который был разработан специально для анализа современных известково-цементных и кладочных цементных растворов, сочетает в себе сложную серию влажных химических анализов с микроскопией шлифов.

Недостаток большинства методов анализа строительного раствора заключается в том, что образцы строительного раствора известного состава не анализировались для оценки метода. Исторические растворы не готовились по узко определенным спецификациям из материалов одинакового качества; они содержат широкий спектр материалов местного происхождения, объединенных по усмотрению каменщика. Хотя конкретный метод может быть в состоянии точно определить первоначальные пропорции известково-цементно-песчаного раствора, приготовленного из современных материалов, полезность этого метода для оценки исторических растворов сомнительна, если только он не был протестирован на растворах, приготовленных из более широко используемых материалов. в прошлом.

Растворы для переточки должны быть более мягкими или более проницаемыми, чем каменные блоки, и не более твердыми или более непроницаемыми, чем исторический раствор, чтобы предотвратить повреждение каменных блоков. Распространенной ошибкой является предположение, что твердость или высокая прочность являются мерой пригодности, особенно для исторических строительных растворов на основе извести. Напряжения внутри стены, вызванные расширением, сжатием, миграцией влаги или осадкой, должны быть каким-то образом компенсированы; в каменной стене эти напряжения должны сниматься раствором, а не элементами кладки. Раствор, прочность на сжатие которого выше, чем у каменной кладки, не будет «поддаваться», что приведет к снятию напряжений через каменную кладку, что приведет к необратимому повреждению каменной кладки, такому как растрескивание и отслоение, которые нельзя легко исправить.

Это здание начала 19 века перекрашивают с помощью известкового раствора. Фото: Трэвис Макдональд.

Несмотря на то, что напряжения могут также нарушить связь между раствором и элементами кладки, что позволит воде проникнуть в образовавшиеся микротрещины, это легче исправить в стыке путем повторной зачистки, чем если бы разрыв произошел в элементах кладки.

Проницаемость или скорость пропускания пара также имеет решающее значение. Растворы с высоким содержанием извести более проницаемы, чем более плотные цементные растворы. Исторически сложилось так, что раствор действовал как подстилающий материал — мало чем отличающийся от компенсационного шва, а не как «клей» для блоков кладки, и влага могла мигрировать через растворные швы, а не блоки кладки. Когда влага испаряется из каменной кладки, она откладывает любые растворимые соли либо на поверхности, либо в виде выцветание или ниже поверхности как субфлоресценция. В то время как соли, отложившиеся на поверхности блоков каменной кладки, обычно относительно безвредны, кристаллизация соли внутри блока кладки создает давление, которое может привести к отслаиванию или расслаиванию частей внешней поверхности. Если раствор не позволяет влаге или влажным парам выходить из стены и испаряться, это может привести к повреждению элементов кладки.

Песок

Песок является самым крупным компонентом строительного раствора и материалом, придающим строительному раствору характерный цвет, текстуру и связность. Песок должен быть без примесей, таких как соли или глина. Тремя ключевыми характеристиками песка являются: форма частиц, градация и коэффициент пористости.

При рассмотрении под увеличительным стеклом или маломощным микроскопом частицы песка обычно имеют либо закругленные края, как, например, у пляжного и речного песка, либо острые угловатые края, встречающиеся у дробленого или промышленного песка. Для повторной затирки раствора предпочтительнее окатанный или природный песок по двум причинам. Обычно он похож на песок в историческом растворе и обеспечивает лучшее визуальное соответствие. Он также обладает лучшими рабочими качествами или пластичностью и, таким образом, его легче вдавливать в шов, образуя хороший контакт с оставшимся историческим раствором и поверхностью соседних блоков кладки. Хотя промышленный песок часто более доступен, обычно можно найти запас окатанного песка.

Градация песка (гранулометрический состав) играет очень важную роль в долговечности и когезионных свойствах раствора. Строительный раствор должен иметь определенный процент крупных и мелких частиц, чтобы обеспечить оптимальную производительность. Приемлемые рекомендации по распределению частиц по размерам можно найти в ASTM C 144 (Американское общество по испытаниям и материалам). Однако на самом деле, поскольку ни исторические, ни современные пески не всегда соответствуют стандарту ASTM C 144, для согласования внешнего вида и градации частиц обычно требуется просеивание песка.

Совок песка содержит множество мелких пустот между отдельными песчинками. Хорошо работающий раствор заполняет все эти небольшие пустоты вяжущим (цементно-известковая смесь или смесь) сбалансированным образом. Хорошо отсортированный песок обычно имеет 30-процентную долю пустот по объему. Таким образом, обычно следует использовать 30% вяжущего по объему, если только исторический раствор не имел другого соотношения вяжущее: заполнитель. Это соответствует соотношению вяжущего к песку 1:3, которое часто встречается в спецификациях строительных растворов.

Для перенаведения песок, как правило, должен соответствовать ASTM C 144, чтобы обеспечить надлежащую градацию и отсутствие примесей; могут потребоваться некоторые изменения, чтобы соответствовать исходному размеру и градации. Цвет и текстура песка также должны максимально соответствовать оригиналу, чтобы обеспечить правильное цветовое соответствие без других добавок.

Известь

В рецептурах строительных растворов до конца 19 века в качестве основного вяжущего материала использовалась известь. Известь получают путем нагревания известняка при высоких температурах, при котором выжигается углекислый газ, и известняк превращается в негашеную известь. Существует три типа известняка — кальциевый, магниевый и доломитовый — различающиеся по содержанию карбоната магния, который придает раствору определенные свойства. Исторически сложилось так, что для приготовления раствора использовалась кальциевая известь, а не доломитовая известь (карбонат кальция и магния), которая чаще всего используется сегодня. Но также важно иметь в виду тот факт, что историческая известь и другие компоненты строительного раствора сильно различались, потому что они были натуральными, в отличие от современной извести, которая производится и, следовательно, стандартизируется. Поскольку некоторые виды извести, а также другие компоненты строительного раствора, которые использовались исторически, больше не доступны, даже если предпринимаются сознательные усилия для воспроизведения «исторической» смеси, это может быть недостижимо из-за различий. между современными и историческими материалами.

Вместо цементного раствора на верхней части стены здесь использовали герметик. В результате он не был долговечным. Фото: файлы NPS.

Известь сама по себе при смешивании с водой в виде пасты очень пластична и кремообразна. Он будет оставаться пригодным для работы и мягким на неопределенный срок, если хранить его в герметичном контейнере. Известь (гидроксид кальция) затвердевает путем карбонизации, поглощая углекислый газ в основном из воздуха, превращаясь в карбонат кальция. Как только известково-песчаный раствор смешивается и помещается в стену, начинается процесс карбонизации. Если известковый раствор оставить сохнуть слишком быстро, карбонизация раствора уменьшится, что приведет к плохой адгезии и плохой долговечности. Кроме того, известковый раствор слабо растворим в воде и, таким образом, способен повторно заделывать любые микротрещины, которые могут образоваться в течение срока службы раствора. Известковый раствор мягкий, пористый и мало меняет свой объем при колебаниях температуры, что делает его хорошим выбором для исторических зданий. Из-за этих качеств известковый раствор с высоким содержанием кальция можно рассматривать для многих проектов по перекладке, а не только для тех, которые связаны с историческими зданиями.

Для повторного нанесения известь должна соответствовать ASTM C 207, тип S или тип SA, гашеная известь для каменной кладки. Эта известь машинного гашения предназначена для обеспечения высокой пластичности и водоудерживающей способности. Использование негашеной извести, которую необходимо гашить и замачивать вручную, может иметь преимущества перед гашеной известью в некоторых проектах восстановления, если позволяют время и деньги.

Известковая замазка

Известковая замазка представляет собой гашеную известь, имеющую консистенцию замазки или пасты. Он должен соответствовать ASTM C 5. Раствор можно смешивать с известковым раствором в соответствии со спецификацией свойств или пропорций ASTM C 270.

Портландцемент

Более поздние строительные растворы 20-го века использовали портландцемент в качестве основного связующего материала. Прямой раствор из портландцемента и песка чрезвычайно твердый, сопротивляется движению воды, дает усадку при схватывании и подвергается относительно большим тепловым движениям. При смешивании с водой портландцемент образует жесткую, густую пасту, которая совершенно непригодна для обработки и очень быстро затвердевает. (В отличие от извести, портландцемент затвердевает независимо от погодных условий и не требует циклов смачивания и сушки. ) Некоторые виды портландцемента улучшают удобоукладываемость и пластичность раствора, не оказывая отрицательного влияния на готовый объект; он также обеспечивает раннюю прочность раствора и ускоряет схватывание. Таким образом, может оказаться целесообразным добавить немного портландцемента в известковый раствор, даже при переточке относительно мягких 18-х или 19-х плит.Кирпич 19-го века при некоторых обстоятельствах, когда требуется немного более твердый раствор. Чем больше портландцемента добавляется в раствор, тем тверже он становится и тем быстрее происходит начальное схватывание.

Для переточки портландцемент должен соответствовать ASTM C 150. Белый неокрашивающий портландцемент может лучше сочетаться по цвету с некоторыми историческими растворами, чем более распространенный серый портландцемент. Однако не следует предполагать, что белый портландцемент всегда подходит для всех исторических зданий, поскольку исходный раствор мог быть смешан с серым цементом. Цемент не должен содержать более 0,60% щелочи, чтобы избежать высолов.

Цемент для кладки

Цемент для кладки представляет собой готовую растворную смесь, обычно продаваемую в скобяных магазинах и магазинах по ремонту домов. Он предназначен для производства строительных растворов с прочностью на сжатие 750 фунтов на квадратный дюйм или выше при смешивании с песком и водой на стройплощадке. Он может содержать гашеную известь, но всегда содержит большое количество портландцемента, а также молотый известняк и другие удобоукладываемые добавки, в том числе воздухововлекающие. Поскольку кладочные цементы не обязаны содержать гашеную известь и, как правило, не содержат извести, из них получаются высокопрочные растворы, которые могут повредить историческую кладку. По этой причине их обычно не рекомендуется использовать на исторических каменных зданиях.

Известковый раствор (предварительно смешанный)

Гидратированные известковые растворы и предварительно смешанные известковые шпаклевочные растворы с соответствующим песком или без него имеются в продаже. Заказные минометы также доступны в цвете. В большинстве случаев предварительно смешанные известковые растворы, содержащие песок, не могут обеспечить точное соответствие; однако, если проект требует полной перекладки, возможно, стоит рассмотреть предварительно смешанный известковый раствор, если раствор совместим по прочности с кладкой. Если проект включает в себя только выборочное, «точечное» повторное заполнение, то может быть лучше провести анализ раствора, который может предоставить изготовленный на заказ предварительно смешанный известковый раствор с соответствующим песком. В любом случае, если используется предварительно смешанный известковый раствор, он должен содержать гашеную известь типа S или SA в соответствии со стандартом ASTM C 207.

Вода

Вода должна быть пригодной для питья — чистой и не содержащей кислот, щелочей или других растворенных органических веществ.

Прочие компоненты

Исторические компоненты

В дополнение к цвету песка решающее значение для дублирования исторического раствора имеет текстура раствора. Большинство растворов, датируемых серединой 19 века, за некоторыми исключениями, имеют довольно однородную текстуру и цвет. Некоторые более ранние растворы не имеют такой однородной текстуры и могут содержать комки частично обожженной извести или «грязной извести», ракушку (которая часто служила источником извести, особенно в прибрежных районах), натуральный цемент, кусочки глины, сажу или другие пигменты. или даже шерсть животных. Визуальные характеристики этих растворов можно воспроизвести за счет использования аналогичных материалов в ремонтном растворе.

Копирование таких уникальных или отдельных растворов потребует написания новых спецификаций для каждого проекта. Если возможно, следует включить предлагаемые источники специальных материалов. Например, дробленые устричные раковины различных размеров можно приобрести у дилеров, занимающихся поставками домашней птицы.

Пигменты

Некоторые исторические растворы, особенно в конце 19-го века, были окрашены, чтобы соответствовать или контрастировать с кирпичом или камнем. Обычно использовались красные пигменты, иногда в виде кирпичной пыли, а также коричневые и черные пигменты. Имеются современные пигменты, которые можно добавлять в раствор на стройплощадке, но их содержание не должно превышать 10 процентов от веса портландцемента в смеси, а содержание технического углерода должно быть ограничено 2 процентами. Для предотвращения обесцвечивания и выцветания следует использовать только синтетические минеральные оксиды, стойкие к щелочам и солнечным лучам.

Современные компоненты

Добавки используются для придания строительным растворам определенных характеристик, и необходимость их использования зависит от конкретного проекта. Например, воздухововлекающие добавки помогают раствору противостоять повреждениям от замерзания и оттаивания в северном климате. Ускорители используются для уменьшения замерзания раствора перед схватыванием, а замедлители помогают продлить срок службы раствора в жарком климате. Выбор добавок должен быть сделан архитектором или архитектурным консерватором в рамках спецификаций, а не чем-то, что обычно добавляется каменщиками.

Как правило, современные химические добавки не нужны и могут иметь пагубные последствия для исторических проектов каменной кладки. Использование антифризных составов не рекомендуется. Они не очень эффективны для растворов с высоким содержанием извести и могут вводить соли, которые позже могут вызвать высолы. Песок и воду лучше подогреть, а готовую работу предохранить от замерзания. Ни одно окончательное исследование не определило, следует ли использовать воздухововлекающие добавки для защиты от мороза и повышения пластичности, но в областях с экстремальным воздействием, требующих высокопрочных строительных растворов с более низкой проницаемостью, может быть желательным воздухововлечение 10-16 процентов (см. формулу для «воздействия суровых погодных условий» в типах и смесях минометов). Адгезивы не заменяют надлежащей подготовки швов, и их, как правило, следует избегать. Если шов подготовлен должным образом, между новым раствором и прилегающими поверхностями будет хорошая связь. Кроме того, связующее вещество трудно удалить, если оно размазано по поверхности кирпичной кладки.

Растворы для перекраски объектов, особенно связанных с историческими зданиями, обычно смешиваются по индивидуальному заказу, чтобы обеспечить надлежащие физические и визуальные качества. Эти материалы можно комбинировать в различных пропорциях для создания раствора с желаемыми характеристиками и долговечностью. Фактическая спецификация конкретного типа раствора должна учитывать все факторы, влияющие на срок службы здания, включая: текущие условия на площадке, текущее состояние кладки, функцию нового раствора, степень воздействия погодных условий и навыки каменщика. .

Здесь правильно используются молоток и долото для подготовки соединения к переточке. Фото: Джон П. Спьюик.

Таким образом, нет двух абсолютно одинаковых проектов перенаведения. Современные материалы, предназначенные для использования в ремонтном растворе, должны соответствовать спецификациям Американского общества по испытаниям и материалам (ASTM) или аналогичным федеральным спецификациям, а полученный раствор должен соответствовать ASTM C 270, Раствор для модульной кладки.

Уточнить пропорции строительного раствора для конкретной работы не так сложно, как может показаться. ASTM установило пять типов строительных растворов, каждый из которых имеет соответствующую рекомендуемую смесь, чтобы отличить высокопрочный раствор от мягких эластичных растворов. ASTM обозначил их в порядке убывания приблизительной общей прочности как тип M (2500 фунтов на квадратный дюйм), тип S (1800 фунтов на квадратный дюйм), тип N (750 фунтов на квадратный дюйм), тип O (350 фунтов на квадратный дюйм) и тип K (75 фунтов на квадратный дюйм). (Буквы, обозначающие типы, взяты из слов MASON WORK с использованием каждой второй буквы.) Тип K имеет самое высокое содержание извести среди смесей, содержащих портландцемент, хотя сегодня он редко используется, за исключением некоторых проектов по сохранению исторического наследия. Обозначение «L» в прилагаемой таблице указывает на чистую смесь извести и песка. Выбор подходящего раствора ASTM по пропорции ингредиентов обеспечит желаемые физические свойства. Если не указано иное, размеры или пропорции растворных смесей всегда даются в следующем порядке: цемент-известь-песок. Таким образом, смесь типа К, например, будет обозначаться как 1-3-10, или 1 часть цемента на 3 части извести на 10 частей песка. Другие требования для создания желаемых визуальных качеств должны быть включены в спецификации.

Прочность раствора может быть разной. При смешивании с большим количеством портландцемента получается более твердый раствор. Чем больше извести добавляется, тем мягче и пластичнее становится раствор, повышая его удобоукладываемость. Раствор с высокой прочностью на сжатие может быть желателен для пирса из твердого камня (например, гранита), поддерживающего настил моста, тогда как более мягкий, более проницаемый известковый раствор предпочтительнее для исторической стены из мягкого кирпича. Ухудшение кладки, вызванное отложением солей, происходит, когда раствор менее проницаем, чем каменная кладка. Крепкий раствор еще более проницаем, чем твердый плотный камень. Однако в стене, построенной из мягкого кирпича, где сам блок кладки имеет относительно высокую проницаемость или скорость пропускания пара, для сохранения достаточной проницаемости необходим мягкий раствор с высоким содержанием извести.

Переточка является дорогостоящей и трудоемкой процедурой из-за большого объема ручной работы и использования специальных материалов. Предпочтительно перекрашивать только те области, которые требуют работы, а не всю стену, как это часто указывается. Но если требуется переточка от 25 до 50 или более процентов стены, переточка всей стены может оказаться более рентабельной, чем точечная переточка.

При ремонте этой каменной стены каменщик использовал приподнятый профиль оригинальной кладки. Фото: файлы NPS.

Полная перенастройка также может быть более разумной, когда доступ затруднен и требует возведения дорогих строительных лесов (если только большая часть раствора не прочна и вряд ли потребует замены в обозримом будущем). Каждый проект требует оценки, основанной на множестве факторов. Признание этого с самого начала поможет предотвратить чрезмерное удорожание многих рабочих мест.

При планировании в первую очередь необходимо учитывать сезонные аспекты. Вообще говоря, температура стен между 40 и 95 градусов F (8 и 38 градусов C) предотвратят замерзание или чрезмерное испарение воды в растворе. В идеале, перепойнтирование следует проводить в тени, вдали от прямых солнечных лучей, чтобы замедлить процесс высыхания, особенно в жаркую погоду. При необходимости можно обеспечить тень для масштабных проектов с соответствующими модификациями строительных лесов.

Необходимо также признать связь повторного указания с другими работами, предложенными в здании. Например, если предполагается удаление или очистка краски, а швы, выполненные раствором, в основном прочные и требуют лишь выборочной перетачки, обычно лучше отложить перетачивание до завершения этих действий. Однако, если строительный раствор сильно разъелся, что привело к глубокому проникновению влаги в стену, перед очисткой необходимо выполнить повторное наведение. Сопутствующие работы, такие как ремонт конструкции или крыши, должны быть запланированы таким образом, чтобы они не мешали переустановке и чтобы все работы могли максимально использовать преимущества установленных лесов.

Неправильно использованная механическая шлифовальная машина для вырезания горизонтального шва и несовместимая переточка серьезно повредили кирпич XIX века. Фото: файлы NPS.

Руководители зданий также должны осознавать трудности, которые может создать проект перенацеливания. Этот процесс занимает много времени, и леса могут оставаться на месте в течение длительного периода времени. Процесс подготовки швов может быть довольно шумным и может генерировать большое количество пыли, которую необходимо контролировать, особенно на воздухозаборниках для защиты здоровья людей, а также там, где она может повредить работающее оборудование. Время от времени входы могут быть заблокированы, что затрудняет доступ как для жильцов здания, так и для посетителей. Очевидно, что руководителям зданий необходимо будет координировать работу по перенацеливанию с другими мероприятиями на объекте.

Выбор подрядчика Идеальный способ выбрать подрядчика — обратиться за рекомендациями к знающим владельцам недавно отремонтированных исторических зданий. Затем квалифицированные подрядчики могут предоставить для проверки списки других проектов по перенацеливанию. Однако чаще подрядчик для проекта по перенацеливанию выбирается в процессе конкурентных торгов, над которыми клиент или консультант имеют лишь ограниченный контроль. В этой ситуации важно убедиться, что в спецификациях указано, что каменщики должны иметь как минимум пятилетний опыт перекраски исторических каменных зданий, чтобы иметь право участвовать в торгах по проекту. Контракты присуждаются участнику торгов с наименьшей ответственностью, и участники торгов, показавшие плохие результаты по другим проектам, обычно могут быть исключены из рассмотрения на этом основании, даже если они предлагают самые низкие цены.

В контрактных документах должны указываться цены за единицу, а также базовое предложение. Удельное ценообразование вынуждает подрядчика заранее определять, какое увеличение или уменьшение стоимости будет для работы, которая отличается от объема базовой заявки. Если, например, у подрядчика на пятьдесят погонных футов меньше каменной перекладки, чем указано в договорных документах, но на тридцать погонных футов больше кирпичной перекладки, то будет легко определить окончательную цену за работу. Обратите внимание, что каждый тип работ — перетачивание кирпича, переточка камня или аналогичные работы — будет иметь свою цену за единицу. Цена за единицу также должна отражать количество; один погонный фут указывания в пяти разных точках будет дороже, чем пять смежных погонных футов.

Тестовые панели

Эти панели изготавливаются подрядчиком с использованием тех же методов, которые будут использоваться в оставшейся части проекта. Несколько мест расположения панелей — желательно не на фасаде или в другом хорошо заметном месте здания — могут потребоваться для включения всех типов кладки, стилей швов, цветов раствора и других проблем, которые могут возникнуть в ходе работы.

Неквалифицированная переделка отрицательно сказалась на характере этого здания конца 19 века. Фото: файлы NPS.

Если, например, также необходимо провести испытания по очистке, их следует проводить в одном и том же месте. Обычно для кирпичной кладки достаточно площади 3 на 3 фута, в то время как для каменной кладки может потребоваться несколько большая площадь. Эти панели устанавливают приемлемый стандарт работы и служат эталоном для оценки и принятия последующих работ на здании.

Подготовка швов

Старый раствор должен быть удален на минимальную глубину в 2-2-1/2 ширины шва, чтобы обеспечить надлежащее сцепление и предотвратить «вздутие» раствора. Для большинства кирпичных швов это потребует удаления раствора на глубину примерно от Ω до 1 дюйма; для каменной кладки с широкими швами может потребоваться удаление раствора на глубину в несколько дюймов. Любой рыхлый или дезинтегрированный раствор за пределами этой минимальной глубины также должен быть удален.

Хотя некоторые повреждения могут быть неизбежны, тщательная подготовка швов может помочь ограничить повреждение блоков кладки. Традиционный способ удаления старого раствора заключается в использовании ручных долот и молотков. Несмотря на трудоемкость, в большинстве случаев этот метод представляет наименьшую угрозу повреждения исторических единиц каменной кладки и дает лучший конечный продукт.

Однако наиболее распространенным методом удаления строительного раствора является использование электропилы или шлифовальной машины. Использование электроинструментов неквалифицированными каменщиками может иметь катастрофические последствия для исторической кладки, особенно из мягкого кирпича. Использование электропилы на стенах с тонкими швами, таких как большинство кирпичных стен, почти всегда приводит к повреждению блоков кладки из-за слома краев и перерезания головки или вертикальных швов.

Однако небольшие пневматические долота, как правило, можно безопасно и эффективно использовать для удаления раствора с исторических зданий, если каменщики сохраняют надлежащий контроль над оборудованием. При определенных обстоятельствах тонкие шлифовальные машины с алмазным лезвием могут использоваться для вырезания горизонтальных швов только на твердом портландцементном растворе, обычном для большинства каменных зданий начала 20-го века. Обычно автоматические инструменты наиболее успешно удаляют старый раствор, не повреждая элементы кладки, когда они используются в сочетании с ручными инструментами при подготовке к переточке. Там, где горизонтальные швы однородны и достаточно широки, можно использовать механическую каменную пилу для удаления раствора, например, путем разрезания посередине шва; окончательное удаление раствора со сторон швов по-прежнему должно производиться ручным зубилом и молотком. Резцы для зачеканки с алмазными лезвиями иногда можно успешно использовать для вырезания швов, не повреждая кирпичную кладку. Резцы для зачеканки работают медленно; они не вращаются, а вибрируют с очень высокой скоростью, что сводит к минимуму возможность повреждения блоков кладки. Хотя механические инструменты можно безопасно использовать в ограниченных случаях для вырезания горизонтальных швов при подготовке к повторной зачистке, их никогда не следует использовать на вертикальных швах из-за опасности соскальзывания и врезания в кирпич выше или ниже вертикального шва. Использование электроинструментов для удаления раствора без повреждения окружающих каменных блоков также требует наличия высококвалифицированных каменщиков, имеющих опыт работы на исторических каменных зданиях. Подрядчики должны продемонстрировать умение обращаться с электроинструментами, прежде чем их использование будет одобрено.

Использование любого из этих электроинструментов также может быть более приемлемым для твердого камня, такого как кварцит или гранит, чем для терракоты с ее стекловидной глазурью, мягкого кирпича или камня. Испытательная комиссия должна определить приемлемость электроинструментов. Если электроинструменты должны быть разрешены, подрядчик должен разработать программу контроля качества, учитывающую утомляемость рабочих и аналогичные переменные.

Раствор следует аккуратно удалить с блоков кладки, оставив квадратные углы позади разреза. Перед заполнением швы следует промыть струей воды, чтобы удалить все незакрепленные частицы и пыль. Во время заполнения швы должны быть влажными, но без стоячей воды. Для каменных стен из известняка, песчаника и обычного кирпича, обладающих высокой впитывающей способностью, рекомендуется постоянно обрызгивать их водяным туманом в течение нескольких часов, прежде чем начинать перетачивание.

Приготовление раствора

Компоненты раствора следует отмерять и тщательно смешивать, чтобы обеспечить единообразие визуальных и физических характеристик. Сухие ингредиенты измеряют по объему и тщательно перемешивают перед добавлением воды. Песок следует добавлять во влажном, рыхлом состоянии, чтобы избежать перешлифовки. Раствор для переточки обычно предварительно гидратируется путем добавления воды, чтобы он просто удерживался вместе, что позволяло ему стоять в течение определенного периода времени, прежде чем будет добавлена последняя вода. Следует добавить половину воды, после чего перемешать в течение примерно 5 минут. Оставшуюся воду следует добавлять небольшими порциями, пока не будет получен раствор нужной консистенции. Общий объем необходимой воды может варьироваться от партии к партии в зависимости от погодных условий. Важно свести воду к минимуму по двум причинам: во-первых, с более сухим раствором чище работать, и его можно плотно уплотнить в швах; во-вторых, без испарения избыточной воды раствор затвердевает без усадочных трещин. Раствор следует использовать в течение примерно 30 минут после окончательного смешивания, и нельзя допускать «повторного отпуска» или добавления большего количества воды.

Использование известковой замазки для приготовления раствора

Раствор, приготовленный из известковой замазки и песка, иногда называемый грубым или грубым материалом, должен измеряться по объему, и могут потребоваться пропорции, немного отличающиеся от тех, которые используются с гашеной известью. Для достижения рабочей консистенции обычно не требуется дополнительной воды, потому что в замазке уже содержится достаточное количество воды. Сначала дозируется песок, затем известковая замазка, затем перемешивается в течение пяти минут или до тех пор, пока весь песок не будет полностью покрыт известковой замазкой. Но смешивания, известного как переворачивание мотыгой, иногда может быть недостаточно, если нужно получить наилучшие характеристики из известкового замазочного раствора. Хотя старая практика измельчения, отбивания и утрамбовки раствора в значительной степени забыта, недавние полевые исследования подтвердили, что известковая замазка и песок, утрамбованные и отбитые деревянным молотком или рукояткой топора, с вкраплениями измельчения мотыгой, могут значительно улучшить удобоукладываемость и производительность. Интенсивность этого действия увеличивает общий контакт извести и песка и удаляет любую лишнюю воду за счет уплотнения других ингредиентов. Для более крупных проектов также может быть выгодно использовать тарельчатую мельницу для смешивания растворов. Тарельчатые мельницы, имеющие давнюю традицию в Европе, производят известковый раствор превосходного качества, недостижимый с помощью современных мешалок лопастного и барабанного типа.

Для более масштабных работ по переточке известковая замазка и песок могут быть смешаны заранее и храниться в течение неопределенного времени на месте или за его пределами, что устраняет необходимость складирования песка на рабочем месте. Эта смесь, напоминающая влажный коричневый сахар, должна быть защищена от воздуха в герметичных контейнерах с мокрым куском мешковины сверху или запечатана в большой пластиковый пакет, чтобы предотвратить испарение и преждевременную карбонизацию. Известковая замазка и смесь песка могут быть повторно объединены в пластичное состояние через несколько месяцев без дополнительной воды.

Если портландцемент указан в известково-песчаном растворе — тип О (1:2:9) или тип К (1:3:11), — портландцемент должен быть сначала смешан в жидкую пасту перед добавлением его в раствор. известковая замазка и песок. Это не только гарантирует, что портландцемент будет равномерно распределен по всей смеси, но и, если сухой портландцемент будет добавлен к влажным ингредиентам, он имеет тенденцию к «слипанию», что ставит под угрозу дисперсию. (Обычно вода должна быть добавлена в известковую замазку и песок в любом случае после введения портландцемента.) На этом этапе следует добавить любые цветные пигменты и перемешивать в течение полных пяти минут. Раствор следует использовать в течение времени от 30 минут до 1 Ом часов, и его нельзя подвергать повторному отпуску. После добавления портландцемента раствор больше нельзя хранить.

Заполнение шва

Если существующий раствор был удален на глубину более 1 дюйма, эти более глубокие участки должны быть заполнены в первую очередь, уплотняя новый раствор в несколько слоев. Задняя часть всего шва должна быть заполнена последовательно, применяя примерно 1/4 дюйма раствора, хорошо утрамбовывая его в задних углах. Это приложение может простираться вдоль стены на несколько футов. Как только раствор станет твердым, как отпечаток большого пальца, можно нанести еще один слой раствора толщиной 1/4 дюйма (примерно такой же толщины). Потребуется несколько слоев, чтобы заполнить шов вровень с наружной поверхностью кладки. Важно дать каждому слою время затвердеть перед нанесением следующего слоя; большая часть усадки раствора происходит в процессе затвердевания, поэтому наслоение сводит к минимуму общую усадку.

Когда последний слой строительного раствора станет твердым, как отпечаток большого пальца, шов должен быть обработан в соответствии с историческим швом. Правильное время обработки важно для однородного цвета и внешнего вида. Если обрабатывать слишком мягко, цвет будет светлее, чем ожидалось, и могут появиться микротрещины; если инструмент слишком твердый, могут быть темные полосы, называемые «пригаром инструмента», и не будет достигнуто хорошее закрытие раствора на элементах кладки.

Если старые кирпичи или камни имеют изношенные края и закругленные края, лучше всего немного удалить последний раствор с лицевой стороны кладки. Это лечение поможет избежать сустава, который визуально шире, чем фактический сустав; это также предотвратит создание большой тонкой кромки оперения, которая легко повреждается и пропускает воду. После обработки излишки раствора можно удалить с края шва щеткой с натуральной щетиной или нейлоновой щеткой. Щетки с металлической щетиной никогда не должны использоваться для исторической кладки.

Условия отверждения

Предварительное твердение растворов с высоким содержанием извести — таких растворов, которые содержат больше извести по объему, чем портландцемент, т. е. тип О (1:2:9), тип К (1:3:11), и прямая известь/песок, тип «L» (0:1:3) — происходит довольно быстро, так как вода в смеси теряется на пористой поверхности каменной кладки и в результате испарения. Раствор с высоким содержанием извести (особенно типа «L»), оставленный слишком быстро сохнуть, может привести к мелению, плохой адгезии и плохой долговечности. Периодическое смачивание повторно заостренной области после того, как растворные швы станут твердыми как отпечатки пальцев и обработаны окончательно, может значительно ускорить процесс карбонизации. Когда это возможно, распыление с помощью ручного распылителя с тонкой насадкой может быть простым в течение дня или двух после повторного наведения. Местные условия будут диктовать частоту смачивания, но вначале это может быть каждый час, а затем постепенно сокращаться до трех-четырех часов. Стены должны быть покрыты мешковиной в течение первых трех дней после перешивки. (Можно использовать пластик, но его следует располагать навесом и не ставить прямо у стены.) Это поможет сохранить стены влажными и защитит их от прямых солнечных лучей. После того, как карбонизация извести началась, она будет продолжаться в течение многих лет, и известь будет набирать силу, поскольку она снова превращается в карбонат кальция внутри стены.

Этот фронтон 18-го века и окружающая стена имеют совершенно разные растворные швы. Фото: файлы NPS.

Старение строительного раствора

Даже при максимальных усилиях по подбору цвета, текстуры и материалов существующего строительного раствора обычно будет заметна разница между старой и новой работой, отчасти потому, что новый раствор был подобран к не выветренным участкам исторического миномета. Другая причина небольшого несоответствия может заключаться в том, что песок в старом растворе более обнажен из-за незначительной эрозии извести или цемента. Хотя точечное повторное нанесение обычно предпочтительнее и некоторая разница в цвете должна быть приемлемой, если разница между старым и новым раствором слишком велика, в некоторых случаях может быть целесообразным повторное нанесение на всю площадь стены или на весь элемент, такой как залив. , чтобы свести к минимуму разницу между старым и новым раствором. Если строительные растворы были правильно подобраны, обычно лучший способ справиться с различиями в цвете поверхности — дать растворам состариться естественным образом. Другие способы преодоления этих различий, в том числе очистка участков без повторной заострения или окрашивание нового строительного раствора, должны быть тщательно протестированы перед применением.

Окрашивание нового строительного раствора для достижения лучшего совпадения цветов обычно не рекомендуется, но в некоторых случаях это может быть уместно. Хотя окрашивание может обеспечить первоначальное совпадение, старый и новый растворы могут выветриваться с разной скоростью, что приводит к визуальным различиям через несколько сезонов. Кроме того, смеси, используемые для окрашивания раствора, могут нанести вред кладке; например, они могут ввести соли в каменную кладку, что может привести к выцветанию.

Очистка восстановленной кладки

Если работа по переточке выполнена аккуратно, чистка практически не потребуется, кроме удаления небольшого количества раствора с кромки соединения после обработки инструментами. Это можно сделать с помощью жесткой натуральной щетины или нейлоновой щетки после высыхания раствора, но до его первоначального затвердевания (1-2 часа). Затвердевший раствор обычно можно удалить деревянной лопаткой или, при необходимости, долотом.

Дальнейшую очистку лучше всего выполнять с помощью простой воды и щеток из натуральной щетины или нейлона. Если необходимо использовать химические вещества, их следует выбирать с особой осторожностью. Неправильная очистка может привести к ухудшению состояния каменной кладки, ухудшению состояния раствора, смазыванию раствора и выцветанию. Новые растворные швы особенно подвержены повреждениям, потому что они не затвердевают полностью в течение нескольких месяцев. Химические чистящие средства, особенно кислоты, никогда не должны использоваться для сухой кладки. Кирпичная кладка всегда должна быть полностью пропитана водой перед нанесением химикатов. После очистки стены следует снова промыть простой водой, чтобы удалить все следы химикатов.

Следует принять несколько мер предосторожности, если необходимо очистить только что заостренную каменную стену. Во-первых, перед очисткой раствор должен полностью затвердеть. Обычно достаточно тридцати дней, в зависимости от погоды и экспозиции; как упоминалось ранее, раствор будет продолжать отверждаться даже после того, как он затвердеет. Тестовые панели должны быть подготовлены для оценки воздействия различных методов очистки. Как правило, на вновь заштрихованных кирпичных стенах следует использовать только промывку водой под очень низким давлением (100 фунтов на кв. дюйм), дополненную жесткими щетками из натуральной щетины или нейлоновыми щетками, за исключением глазурованных или полированных поверхностей, где следует использовать только мягкую ткань. **

«Налет» или выцветание новостроек иногда появляются в течение первых нескольких месяцев после повторной зачистки и обычно исчезают в результате нормального процесса выветривания. Если высолы не удаляются естественным путем, наиболее безопасным способом их удаления является сухая чистка жесткой щеткой с натуральной или нейлоновой щетиной, а затем влажная чистка. Соляная (соляная) кислота, как правило, неэффективна, и ее нельзя использовать для удаления высолов. Это может привести к высвобождению дополнительных солей, что, в свою очередь, может привести к большему выцветанию.

Затирка швов иногда предлагается в качестве альтернативы, в частности, кирпичным зданиям. Этот процесс включает в себя нанесение тонкого слоя раствора на цементной основе на растворные швы и поверхность раздела раствор/кирпич. Чтобы быть эффективным, затирка должна немного выступать на лицевую сторону каменных блоков, тем самым визуально расширяя шов. Изменение внешнего вида соединения может изменить исторический характер сооружения в неприемлемой степени. Кроме того, хотя маскировка кирпичей предназначена для того, чтобы раствор не попадал на оставшуюся часть лицевой стороны кирпичей, некоторый уровень остатков, называемый «вуалированием», неизбежно останется. Затирка швов не может заменить более обширную работу по повторной затирке, и это не рекомендуется для исторической кладки.

** Дополнительная информация об очистке каменной кладки представлена в Кратком обзоре по консервации 1: Оценка очистки и водоотталкивающей обработки исторических каменных зданий, Роберт С. Мак, FAIA, и Энн Э. Гриммер, Вашингтон, округ Колумбия: Службы технической консервации, Служба национальных парков, Министерство внутренних дел США, 2000 г.; и содержание в чистоте: удаление внешней грязи, краски, пятен и граффити с исторических каменных зданий, Энн Э. Гриммер, Вашингтон, округ Колумбия: Служба технической консервации, Служба национальных парков, Министерство внутренних дел США, 1988 .

Простое сравнение на месте с поможет определить твердость и состояние раствора и элементов кладки. Начните соскребать раствор отверткой и постепенно постукивая сильнее холодным зубилом и молотком каменщика. Элементы каменной кладки можно проверить таким же образом, начав, даже более осторожно, соскребая ногтем. Этот относительный анализ, основанный на 10-балльной шкале твердости, используемой для описания минералов, обеспечивает хорошую отправную точку для выбора подходящего строительного раствора. Более подробно она описана в «Описании кирпичной и строительной системы Russack», ссылка на которую приведена в списке для чтения в конце этого Краткого обзора.

Образцы раствора должны быть тщательно отобраны и собраны в различных местах здания, чтобы найти не выветренный раствор, если это возможно. Части здания, возможно, были изменены в прошлом, в то время как другие части могут находиться в состоянии, вызывающем необычное ухудшение состояния. Может быть несколько цветов раствора, относящегося к разным периодам строительства, или песок, использованный из разных источников во время первоначального строительства. Любая из этих ситуаций может привести к ложным показаниям визуальных или физических характеристик, необходимых для нового строительного раствора. Следует отметить вариации, которые могут потребовать разработки более одного микса.

Удалите долотом и молотком три или четыре невыветренных образца раствора, которые должны быть подобраны, из нескольких мест на здании. (Отложите самый большой образец в сторону — он будет использован позже для сравнения с раствором для переточки). Удаление полного представления образцов позволит выбрать «средний» или средний образец строительного раствора.
Оставшиеся образцы разотрите деревянным молотком или, при необходимости, молотком, пока они не разделятся на составные части. Материала должно быть прилично.
Осмотрите порошкообразную часть — известковую и/или цементную основу раствора. Особенно обратите внимание на цвет. Существует тенденция думать, что исторические растворы имеют белое связующее, но серый портландцемент был доступен к последней четверти 19 века, и традиционные извести также иногда были серыми. Таким образом, в некоторых случаях естественный цвет исторического переплета может быть скорее серым, чем белым. Строительный раствор также может быть окрашен для получения цветного строительного раствора, и этот цвет должен быть идентифицирован на данном этапе.
Осторожно сдуйте порошкообразный материал (известковую и/или цементную основу, связывающую раствор).
С помощью увеличительного стекла с малым увеличением (10-кратное) осмотрите оставшийся песок и другие материалы, такие как комки извести или раковины.
Отметьте и запишите широкий диапазон цветов, а также различные размеры отдельных песчинок, примесей или других материалов.

Другие факторы, которые следует учитывать

Цвет

Независимо от цвета вяжущего или цветных добавок, песок является основным материалом, придающим раствору его цвет. В одном образце исторического раствора можно найти удивительное разнообразие цветов песка, а разные размеры песчинок или других материалов, таких как неполностью измельченная известь или цемент, играют важную роль в текстуре ремонтного раствора. . Таким образом, при выборе песка для пересыпки строительного раствора может потребоваться получение песка из нескольких источников и их объединение или просеивание, чтобы приблизиться к диапазону цветов песка и размерам зерен в историческом образце строительного раствора.

Pointing Style

Внимательное изучение исторической каменной стены и методов, использованных при первоначальном строительстве, поможет сохранить визуальные качества здания. Следует изучить стили указывания и методы их создания. Важно смотреть как на горизонтальные, так и на вертикальные швы, чтобы определить порядок, в котором они были обработаны, и были ли они одного стиля. Некоторые здания конца 19-го и начала 20-го века, например, имеют горизонтальные швы, которые были скошены, в то время как вертикальные швы были обработаны заподлицо и окрашены в тон кирпича, создавая таким образом иллюзию горизонтальных полос. Стили указания также могут отличаться от одного фасада к другому; передним стенам часто уделялось больше внимания деталям раствора, чем боковым и задним стенам. Tuckpointing — это не настоящая перетачивание, а нанесение приподнятого шва или шва известковой замазки поверх швов заподлицо с раствором. Карандашная обработка – это чисто декоративная, окрашенная обработка поверхности швов раствором, часто контрастного цвета.

Кладочные блоки

Кладочные блоки также должны быть проверены, чтобы любые замененные блоки соответствовали исторической кладке. Внутри стены может быть широкий спектр цветов, текстур и размеров, особенно из кирпича ручной работы или грубо вырезанного местного камня. Блоки замены должны сочетаться со всем набором блоков кладки, а не с одним кирпичом или камнем.

Соответствие цвета и текстуры ремонтного раствора

Новый раствор должен соответствовать не подвергавшимся атмосферным воздействиям внутренним частям старого раствора. Самый простой способ проверить совпадение — сделать небольшой образец предложенной смеси и дать ему высохнуть при температуре примерно 70 градусов по Фаренгейту в течение недели, или же его можно запечь в духовке, чтобы ускорить отверждение; затем этот образец вскрывается, и поверхность сравнивается с поверхностью самого большого «сохранившегося» образца исторического раствора.

Если невозможно добиться надлежащего цветового соответствия за счет использования природного песка или цветных заполнителей, таких как дробленый мрамор или кирпичная пыль, может потребоваться использование современного пигмента для строительных растворов.

На ранних стадиях проекта необходимо определить, насколько новый раствор должен соответствовать историческому раствору. Будет ли достаточно «совсем близко» или ожидается «точно»? В спецификациях это должно быть четко указано, чтобы подрядчик имел разумное представление о том, сколько времени и затрат потребуется для разработки приемлемого соответствия.

Такое же суждение необходимо при подборе замены терракоты, камня или кирпича. Если имеется известный источник замены, это должно быть включено в спецификации. Если источник не может быть определен до проведения торгов, в спецификации должна быть указана ориентировочная цена заменяющих материалов, а окончательная цена основана на фактических затратах подрядчика.

Типы растворов (измеряется по объему)
Обозначение	Цемент	Гашеная известь или известковая замазка	Песок
М	1	1/4	3 — 3 3/4
S	1	1/2	4–4 1/2
С	1	1	5–6
О	1	2	8–9
К	1	3	10–12
«Г»	0	1	2 1/4–3

Предлагаемые типы растворов для различных воздействий
	Воздействие
Материал кладки	Защищенный	Умеренный	Тяжелый
Очень прочный: гранит, полнотелый кирпич и т. д.	O	N	S
Средняя прочность: известняк, прочный камень, формованный кирпич	K	O	N
Минимально прочный:мягкий кирпич ручной работы	«L»	K	O

Владельцу/администратору

Владелец или администратор исторического здания должен помнить, что переназначение может быть длительным и дорогостоящим процессом. Во-первых, должно быть достаточно времени для оценки здания и расследования причин проблем. Затем будет время, необходимое для подготовки контрактных документов. Сама работа точная, трудоемкая и шумная, а строительные леса могут на какое-то время закрыть фасад здания. Поэтому владелец должен тщательно спланировать работу, чтобы избежать проблем. Таким образом, графики перенацеливания и других действий потребуют тщательной координации во избежание непредвиденных конфликтов. Владелец должен избегать тенденции торопить работу или срезать углы, если историческое здание должно сохранить свою визуальную целостность, а работа должна быть долговечной.

Для Архитектора/Консультанта

Поскольку основная роль консультанта заключается в обеспечении срока службы здания, необходимо знание методов исторического строительства и особых проблем, встречающихся в старых зданиях. Консультант должен помочь владельцу в планировании логистических проблем, связанных с исследованиями и строительством. В обязанности консультанта входит определение причины ухудшения состояния строительного раствора и обеспечение ее устранения до того, как кладка будет переточена. Консультант также должен быть готов тратить больше времени на проверку проекта, чем это принято в современном строительстве.

Для масонов

Успех перенаведения зависит от самих масонов. Опытные каменщики понимают особые требования к работе на исторических зданиях, а также дополнительное время и затраты, которые они требуют. Вся бригада каменщиков должна быть готова и способна выполнять работу в соответствии со спецификациями, даже если спецификации могут не соответствовать стандартной практике. В то же время каменщики должны без колебаний ставить под сомнение спецификации, если окажется, что указанные работы нанесут ущерб зданию.

Заключение

Хорошая работа по переточке должна длиться не менее 30 лет, а лучше 50-100 лет. Ярлыки и плохое мастерство приводят не только к уменьшению исторического характера здания, но и к тому, что работа выглядит плохо и потребует в будущем повторной обработки раньше, чем если бы работа была выполнена правильно. Растворный шов в историческом каменном здании часто называют «первой линией обороны стены». Надлежащая практика перенаведения гарантирует долгий срок службы раствора, стены и исторической постройки. Несмотря на то, что тщательное техническое обслуживание поможет сохранить свежезаделанные растворные швы, важно помнить, что растворные швы должны быть жертвенными и, вероятно, через какое-то время в будущем потребуется повторное затачивание. Тем не менее, если исторические растворные швы оказались долговечными в течение многих лет, то и тщательная перетачивание должно иметь такой же долгий срок службы, что в конечном итоге будет способствовать сохранению всего здания.

Полезные адреса

Американский институт кирпича
11490 Коммерс Парк Драйв
Рестон, Вирджиния 22091

Национальная ассоциация лайма
200 Н. Глеб Роуд, офис 800
Арлингтон, Вирджиния 22203

Ассоциация портландцемента
5420 Олд Орчард Роуд
Скоки, Иллинойс 60077

Благодарности

Роберт К. Мак, FAIA , является руководителем фирмы MacDonald & Mack, Architects, Ltd., архитектурной фирмы, которая специализируется на исторических зданиях в Миннеаполисе, штат Миннесота. Джон П. Спевейк, CSI , Толедо, Огайо, каменщик в 5-м поколении и руководитель компании U.S. Heritage Group, Inc., Чикаго, Иллинойс, которая занимается подгонкой строительного раствора по индивидуальному заказу. Энн Э. Гриммер , старший историк архитектуры Службы национальных парков, отвечала за разработку и координацию пересмотра этого Краткого обзора по сохранению, включая профессиональные комментарии и техническое редактирование.

Авторы и редактор выражают благодарность за предоставленный ими профессиональный и технический обзор следующим лицам: Марку Макферсону и Рону Петерсону, подрядчикам по реставрации каменной кладки, компания Macpherson-Towne, Миннеаполис, Миннесота; Лоррейн Шнабель, реставратор архитектуры, John Milner Associates, Inc., Филадельфия, Пенсильвания; Лорен Б. Сикелс-Тэйвс, доктор философии, реставратор архитектуры, Biohistory International, Хантингтон-Вудс, Мичиган; и следующий профессиональный персонал Службы национальных парков, в том числе: Э. Блейн Кливер, руководитель отдела исследования исторических зданий Америки / исторического американского инженерного учета; Дуглас К. Хикс, заместитель суперинтенданта Учебного центра по сохранению исторических памятников, Фредерик, доктор медицины; Крис МакГиган, специалист по надзору за выставками, Учебный центр по сохранению исторических памятников, Фредерик, доктор медицины; Чарльз Э. Фишер, Шэрон С. Парк, FAIA, Джон Сандор, Служба технической сохранности, Служба сохранения наследия, и Кей Д. Уикс, Служба сохранения наследия.

Первоначальная версия этого краткого описания, Переназначение растворных швов в исторических кирпичных зданиях , была написана Робертом К. Маком в 1976 году и была пересмотрена и обновлена в 1980 году Робертом К. Маком, де Тил Паттерсон Тиллер и Джеймсом С Аскинс.

Настоящая публикация подготовлена в соответствии с Законом об охране национального исторического наследия от 1966 г. с поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической сохранности (TPS) Службы национальных парков готовит стандарты, руководства и другие образовательные материалы по ответственному сохранению исторических памятников для широкой публики.

октябрь 1998 г.

Ашерст, Джон и Никола. Практическая консервация зданий. Том. 3: Растворы, штукатурки и штукатурки. Нью-Йорк: Halsted Press, подразделение John Wiley & Sons, Inc., 1988.

Кливер, Э. Блейн. «Тесты для анализа образцов строительного раствора». Бюллетень Ассоциации технологий консервации. Том. 6, № 1 (1974), стр. 68-73.

Кони, Уильям Б., AIA. Перекраска каменной кладки зданий ХХ века. Серия заповедников Иллинойса. Номер 10. Спрингфилд, Иллинойс: Отдел услуг по сохранению, Агентство по сохранению исторического наследия Иллинойса, 1989 г.

Дэвидсон, Дж.И. «Кладочный раствор». Канадский строительный дайджест. CBD 163. Оттава, ONT: Отдел строительных исследований, Национальный исследовательский совет Канады, 1974.

Ферро, Максимилиан Л., AIA, RIBA. «Система Руссака для описания кирпича и раствора: полевой метод оценки твердости каменной кладки». Технология и сохранение. Том. 5, № 2 (лето 1980 г.), стр. 32-35.

Хукер, Кеннет А. «Полевые заметки о перенацеливании». Журнал масонства Абердина Строительство. Том. 4, № 8 (август 1991 г.), стр. 326-328.

Енджеевская, Х. «Старые минометы в Польше: новый метод исследования». Исследования в области охраны природы . Том. 5, № 4 (1960), стр. 132-138.

«Роль лайма в растворе». Журнал каменной кладки Абердина . Том. 9, № 8 (август 1996 г.), стр. 364-368.

Филлипс, Морган В. «Краткие заметки по предметам анализа красок и растворов и записи профилей литья: проблемы с анализом красок и растворов». Бюллетень Ассоциации технологий консервации. Том. 10, № 2 (1978), стр. 77-89.

Приготовление и использование известковых растворов: введение в принципы использования известковых растворов. Шотландский лаймовый центр исторической Шотландии. Эдинбург: историческая Шотландия, 19 лет95.

Ширхорн, Кэролайн. «Обеспечение однородности цвета строительного раствора». Абердинский журнал каменного строительства. Том. 9, № 1 (январь 1996 г.), стр. 33-35.

«Следует ли использовать минометы с вовлечением воздуха?» Абердинский журнал каменного строительства. Том. 7, № 9 (сентябрь 1994 г.), стр. 419-422.

Сикелс-Тейвс, Лорен Б. «Ползучесть, усадка и минометы в исторической сохранности». Журнал тестирования и оценки, JTEVA. Том. 23, № 6 (ноябрь 1995 г.), стр. 447-452.

Спевейк, Джон П. История кладочного раствора в Америке , 1720-1995. Арлингтон, Вирджиния: Национальная ассоциация лайма, 1995.

Спевейк, Джон П. «Правильно указать: почему использование современного раствора может повредить исторический дом». Журнал старого дома. Том. XXV, № 4 (июль-август 1997 г.), стр. 46-51.

Технические примечания по кирпичной конструкции. Американский институт кирпича, Рестон, Вирджиния.

«Влагостойкость кирпичной кладки: обслуживание». 7ф. Февраль 1986 года.

«Растворы для кирпичной кладки». 8 Пересмотренный II. ноябрь 1989 года.

«Стандартные технические условия на портландцементно-известковый раствор для кирпичной кладки». 8А Пересмотрено. Сентябрь 1988 г.

«Раствор для кирпичной кладки — выбор и контроль». 8B переиздан. Сентябрь 1988 г. (июль/август 1976 г.).

«Руководство по кирпичной кладке, Часть V Раствор и раствор». 11Е Пересмотрено. 19 сентября91.

«Связи и узоры в кирпичной кладке». 30 переиздано. Сентябрь 1988 г.

Как смотреть на кирпичную стену — журнал Masonry

В некоторых проектах просто кажется, что никто не может договориться о внешнем виде стен, и то, что подходит одному человеку, может быть неприемлемым для другого. Могут быть жалобы на цвет раствора, ширину шва, трещины и сколы в кирпиче. Некоторым архитекторам нравится приближаться к стене с линейкой или увеличительным стеклом, но оба эти подхода неверны! К счастью, в строительных нормах и стандартах ASTM есть руководство о том, как оценивать внешний вид каменной стены.

Строительные допуски.

Проектирование и строительство каменной кладки регулируется Строительными нормами и правилами TMS 402 и Спецификациями TMS 602. Технические характеристики Раздел 3.3. F содержит список строительных допусков. Некоторые дизайнеры ожидают, что каменная кладка будет соответствовать этим допускам, даже если они были разработаны по конструктивным причинам, а не по соображениям внешнего вида. Допуски указаны в Спецификации для отвеса (±1/4 дюйма на 10 футов, ±3/8 дюйма на 20 футов и ±1/2 дюйма макс.), отклонения от уровня (±1/4 дюйма на 10 футов). или ±1/2” макс.), а также отклонения от линии (±1/4” на 10 футов, ±3/8” на 20 футов и ±1/2” макс. ), среди прочего.

Швы строительного раствора могут отличаться от указанной толщины на ±1/8 дюйма, а отклонения головки шва ограничены -1/4 дюйма или +3/8 дюйма. Это означает, что стыковое соединение 3/8” может иметь толщину от ¼” до ½”, а головные соединения могут иметь ширину от 1/8” до ¾” и при этом соответствовать требованиям к допускам.

Обязательно ознакомьтесь с руководством по проекту: некоторые спецификации проекта ужесточают эти допуски или перечисляют допуски для элементов, не охватываемых TMS 602, таких как выравнивание головок по стене.

Сколы и трещины от кирпича.

Глиняный кирпич имеет одинаковые размеры и внешний вид, но иногда он повреждается во время производства или транспортировки. Внешний вид кирпича зависит от типа кирпича. Кирпич типа FBS представляет собой стандартный производственный кирпич, тип FBA изготавливается в соответствии с особыми архитектурными или внешними критериями, а кирпич типа FBX подвергается дополнительному контролю во время производства. Если ваш проект требует жесткого контроля за допусками или внешним видом, подумайте о покупке кирпича типа FBX.

Стандарты ASTM для кирпича (включая ASTM C216, спецификацию для фанерного кирпича) допускают размер и количество сколов и трещин кирпича, которые разрешены в партии кирпича. В зависимости от типа кирпича, от 5 до 15 процентов вашего кирпича могут иметь небольшие сколы и трещины. Стандарты ASTM также устанавливают ограничения на деформацию кирпича, коробление и изменение размеров.

Один из способов разрешить споры — убедиться, что все правильно оценивают конечный продукт. Сначала сравните внешний вид с одобренным образцом панели. Работа на месте должна иметь то же качество и внешний вид, что и образец панели.

Помимо сколов, разрешенных ASTM, стандарты кирпича говорят нам, что кирпич «не должен иметь трещин или других дефектов, ухудшающих внешний вид указанного образца при осмотре в рассеянном свете с расстояния 15 футов для типа FBX и расстояние 20 футов для типов FBS и FBA» (см. фото). Это утверждение содержится в стандартах для кирпича в ASTM C216 и C652, и аналогичные подходы к визуальной оценке включены в спецификации ASTM на бетонные блоки.

Советы по оценке внешности

Будьте активны. Разработайте предварительное соглашение и заставьте всех согласовать желаемый внешний вид перед началом работ. Если вы не знакомы с указанным для проекта кирпичом, поговорите с производителем об их типичных производственных допусках.
Образец панели. ВСЕГДА попросите клиента утвердить образец панели для проекта. Это не обязательно должна быть дорогая отдельно стоящая стеновая панель, и во многих случаях образец панели может быть просто первой частью кирпичной кладки. Образец панели должен содержать диапазон цветов и качество изготовления, ожидаемое в проекте. Убедитесь, что все согласны с его внешним видом, прежде чем приступить к работе.
Сначала очистите стену. Если есть спор о внешнем виде стены, подождите, пока у вас не будет готового продукта, прежде чем оценивать его. Очистка изменит внешний вид стены.
Инструменты. Будьте последовательны с инструментами. Не торопитесь и убедитесь, что все ваши каменщики используют инструменты одного возраста. Раствор должен быть обработан, когда он «твердый отпечаток пальца». Инструмент, когда раствор слишком влажный или слишком затвердевший, изменит свой цвет.
Отборный кирпич. При укладке стены следите за треснутыми, сколотыми, деформированными или обесцвеченными кирпичами. Либо свернуть скверную грань в полость (где ее не будет видно), либо отрезать поврежденную часть, а остальное использовать как половинку кирпича, либо выкинуть на помойку.
Высолы. Стандарты кирпича ASTM изменились несколько лет назад, и теперь, если вы хотите кирпич, который не способствует выцветанию, вы должны попросить об этом. Требовать от производителя предоставить кирпич с оценкой «не выцветший» при испытании по методу ASTM C67.
Обратите внимание на очистку. Использование очистителей высокого давления или кислотных очистителей может повредить швы кирпича и раствора. Спросите производителя кирпича, какое чистящее средство лучше всего подходит для его продукта. Не забудьте предварительно смочить стену, нанесите чистящие средства под низким давлением и не используйте сопла высокого давления или игольчатые форсунки для промывки стены.

Построенные одним и тем же каменщиком из одного и того же кирпича, в то же время эти 2 стены выглядят очень по-разному. Солнечный свет, падающий на левую сторону, подчеркивает каждую малейшую несоосность. Правильный способ смотреть на кирпичную стену — при «рассеянном» или непрямом освещении, как показано справа.

Слова: Михаэль Шуллер

Фото: Atkinson-Noland & Associates, Masonry Magazine

Техника кирпичной кладки.0001

Разница между «ударить» и «указать» в том, что:

Затирка — заделка растворных швов между вновь уложенными кирпичами.
Нанесение небольшого количества раствора на лицевой шов между кирпичами (вновь уложенными или в старой кладке). В новой кирпичной кладке можно нанести более твердый раствор для повышения защиты от атмосферных воздействий на открытых поверхностях. В старой кирпичной кладке расшивка часто используется для ремонта растворных швов, которые были разрушены под воздействием погодных условий.

Виды отделки

Будь то ударные или заостренные, базовая отделка одинакова:

ПРОМЫВАННЫЙ

Отделка заподлицо может быть затруднена из-за неровностей большинства кирпичей массового производства.

Это достигается путем протягивания деревянной полосы шириной около 12 мм, толщиной 6 мм и длиной 100 мм вдоль стыков после того, как раствор начал отделяться.

Это, вероятно, самая простая отделка для начинающего красильщика.

ИЗВЕСТНЫЙ

Обветренная отделка отталкивает дождевую воду и считается довольно прочной, но красильщику трудно добиться хорошей отделки.

Шов выполняется путем протягивания лезвия небольшого шпателя, слегка наклоненного внутрь вверху, вдоль шва назад, при этом верхний край шпателя соприкасается с нижней стороной кирпичей над забитым швом.

Для вертикальных швов край шпателя соприкасается с одним из боковых кирпичей и наклонен на ту же величину, что и горизонтальный шов. Держите направление вертикальных ударов одинаковым по всей стене, иначе это может выглядеть необычно.

ПОЛЫЙ КЛЮЧ

Полая шпонка – изготавливается путем натягивания металлического куска подходящей изогнутой или круглой формы (например, трубки или стержня) вдоль соединений.

УДАР

Расшивка швов не должна использоваться для наружной облицовки, так как она оставляет верхний край нижнего кирпича открытым для воздействия погодных условий.

Фактическая процедура аналогична атмосферостойкой отделке, описанной выше, за исключением того, что шпатель наклонен внутрь в нижней части каждого горизонтального шва.

УСТРОЙНЫЙ КЛЮЧ

Утопленный ключ — раствор необходимо выдавить на постоянную глубину от лицевой стороны стены, а затем плотно прижать лицевую сторону раствора с помощью металлического фуганка или куска дерева. Также можно использовать инструмент, известный как «колесница», который предназначен для равномерного углубления сустава.

Как правило, не рекомендуется для внешней кирпичной кладки, так как в нише будет скапливаться вода.

Забастовка.

Кирпичная кладка должна быть остановлена в удобном месте, чтобы было достаточно времени для нанесения удара по уложенному участку стены.

За исключением заглубленной отделки, первая работа заключается в заполнении любых частей растворных швов, которые имеют поверхностные пустоты, использование небольшого количества довольно густого раствора для кладки кирпича и нанесение его с помощью небольшого остроконечного шпателя. Сначала сделайте вертикальные швы (называемые «поперечными швами»), а затем горизонтальные швы («стыки в постели»).
Ударьте по миномету требуемым стилем. Сначала сделайте поперечные швы, затем стыки кровати.
Наконец, аккуратно удалите со стены крошки раствора с помощью мягкой щетки. Если на лицевой стороне кирпича есть большие куски раствора, не стирайте их, пока раствор не исчезнет в течение 12 часов или около того.

Наведение.

(более подробную информацию о повторном указании см. на этой связанной странице)

На новой кирпичной кладке кладка кирпича должна быть остановлена в удобном месте, чтобы было достаточно времени для очистки от раствора поверхности уложенного участка стены. Раствор в швах следует выгребать на глубину около 12 мм от поверхности кирпича. Направляйте стену только после того, как она будет завершена.

На старой кирпичной кладке удалить старый раствор или указать на глубину около 12 мм от поверхности кирпича. Некоторые люди используют угловые шлифовальные машины для удаления старого раствора, если вы решите это сделать, имейте в виду, что это вызовет много пыли, закройте все окна в вашем доме, предупредите своих соседей и наденьте маску и защитные очки.

РубрикаРазное

Толщина швов облицовочного кирпича: Толщина раствора в кирпичной кладке

Толщина шва кирпичной кладки, стандартные требования, фото и видео

Стандартные требования к толщине шва

Рекомендации по укладке разных видов кирпича

Подбор толщины шва кирпичной кладки

Виды и габариты кирпича

Факторы, определяющие размеры шва

Нестандартные элементы и влияние включений в растворный слой

Способы расшивки

Контроль толщины шва

Толщина шва в кирпичной кладке: от чего зависит

Значение перевязки при возведении конструкции

Виды применяемого шва

Тип и размеры

Укладываем шамотный кирпич правильно

Как сделать качественный шов?

От чего зависит толщина швов?

типы, технология работ, растворы, способы кладки кирпича и соответствие требованиям СНИПа

Почему следует соблюдать нормы

Требования СнИП к толщине шва

Советы специалиста

Что еще важно знать

Толщина шва между облицовочными кирпичами

Основные типы швов

Способы кладки кирпича

Растворы для кирпичной кладки

В заключение

размер шва между кирпичами на стене по СНиПу и ГОСТу

Техника кладки кирпича

Техника кирпичной кладки «вприсык»

Техника «вприжим»

Вприсык с подрезкой

Выполнение кладки в полтора и два кирпича

Варианты расшивки

Особенности кирпичных стен

Чтобы стены были тёплыми

Немного полезной информации

Размеры кирпичной кладки

Рекомендации по укладке разных видов кирпича

Значение перевязки при возведении конструкции

Для чего нужна расшивка

Где применяется расшивка

Факторы, влияющие на размер шва

Требования СНиП

Толщина шва кирпичной кладки

Толщина наружной стены дома

Увеличение толщины стены индивидуального строения

Использование пустотелого кирпича для кирпичной стены

Использование утеплителя внутри стены индивидуального дома

Размер шва меж кирпичами

Пропорции

Толщина раствора между кирпичами и размер шва

Особенности кладки

Раствор для кладки

Пропорции

Какую выбрать толщину швов

Похожие статьи

Без стыков

1. КЛАДКА КИРПИЧА С ПОМОЩЬЮ ОТВЕРЖДАЮЩЕГОСЯ РАСТВОРА

2. СКЛЕИВАНИЕ

1. С клеевой машиной

2. С мешком для распыления

3. ТРАДИЦИОННАЯ КЛАДКА С ZERO®

Размеры шва кирпичной кладки. Толщина шва в кладке лицевого кирпича. Швы и каменная кладка

Кладочный раствор

Пропорции

Как подобрать толщину швов

Виды и размеры кирпича

Факторы, определяющие размер шва

Нестандартные элементы и влияние включений в слое раствора

Способы расшивки

Контроль толщины шва

Необходимые инструменты и материалы для кладки кирпича

фундамент до нуля

Приготовление раствора

Как класть кирпичную кладку своими руками

Стены кирпичные

Кладка стен кирпичная

Кладка с подрезкой

Кладка
