обзор фрезерных насадок, а также какие бывают и как сделать своими руками из подручных средств

Фрезы для ручного фрезера и сверла для ручных дрелей имеют схожие по диаметру хвостовики и способы крепления. Поэтому начинающий мастер может ошибочно посчитать, что можно вставить любую фрезу в дрель и работать также, как и с ручным электрофрезером. На самом деле возможности дрели при работах с фрезерными насадками ограничены.

Содержание

  1. Виды фрезерных насадок по дереву для электродрели
  2. Сверло
  3. Пазовая
  4. Торцевая, для снятия фаски, кромочная
  5. Под петли
  6. Дисковая
  7. Трубчатая (коронка)
  8. Шарошка
  9. Для других материалов
  10. По пластику
  11. По керамике, кафелю и газобетону
  12. Какие использовать для шуруповерта
  13. Как сделать своими руками
  14. Сейчас читают

Виды фрезерных насадок по дереву для электродрели

Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.

Сверло

Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.

Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.

На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.

Сверло Форстнера

Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:

  • центральный заточенный конус. Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;
  • боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;
  • горизонтальные (основные) резцы. Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.

Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие. Сверло Форстнера сверлит отверстие с прямым «дном».

Продаются как по отдельности, так и в наборах по 5 – 10 шт., разного диаметра. В основном от 8 мм до 40 мм. Встречаются в продаже диаметром 56 мм и более.

Пазовая

Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.

На фото пазовая фреза и результат её работы.







По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.

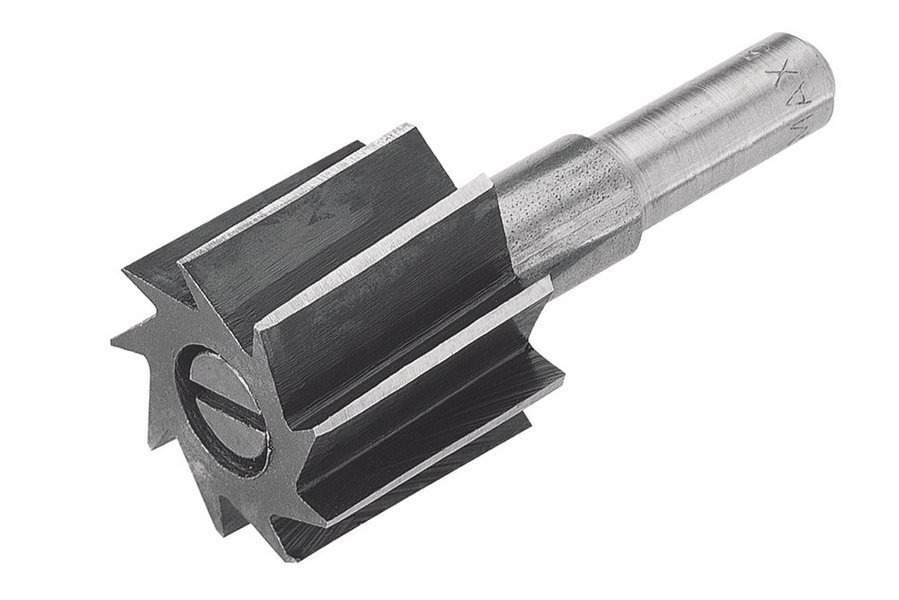

Торцевая, для снятия фаски, кромочная

Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:

Низкие обороты дрели компенсируются большим количеством режущих граней. Если у фрезы для ручного электрофрезера их всего 2, то на фрезах для дрелей их 8-12.

Под петли

Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.

Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.

Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.

Пример такого использования на следующем видео:

Дисковая

Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.

Пример дисковой фрезы для дрели:

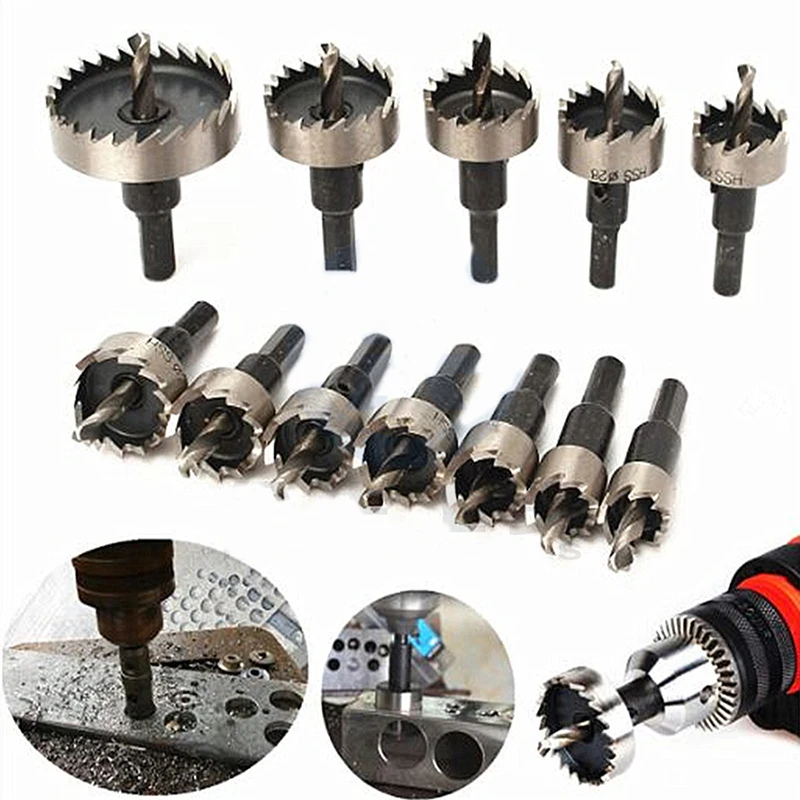

Трубчатая (коронка)

Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.

Даже маломощная дрель работает с коронками относительно легко, потому что не выбирается весь массив отверстия, а только пропиливается окружность.

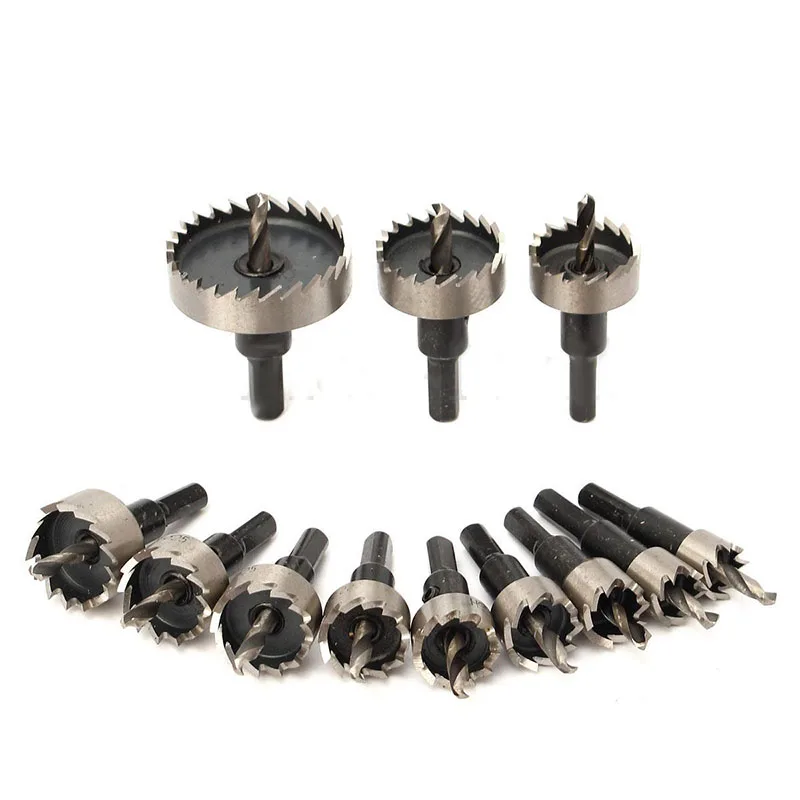

Набор коронок разного диаметра

В наборе:

  • два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
  • набор самих коронок;
  • шестигранный ключ для фиксации коронок на хвостовике.

Особенность фрез в том, что выбранный от отверстия круг не рассверливается в стружку, а остается целым.

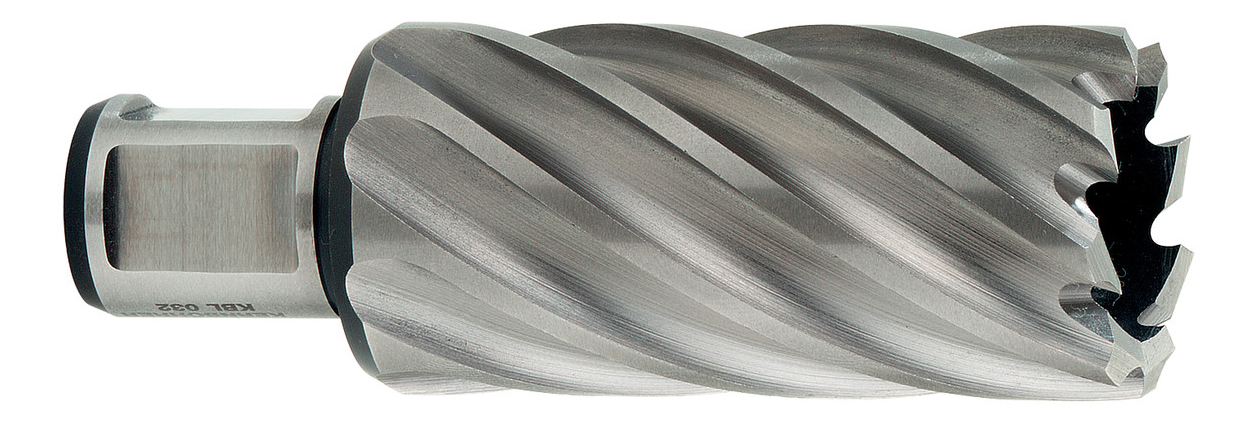

Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.

Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.

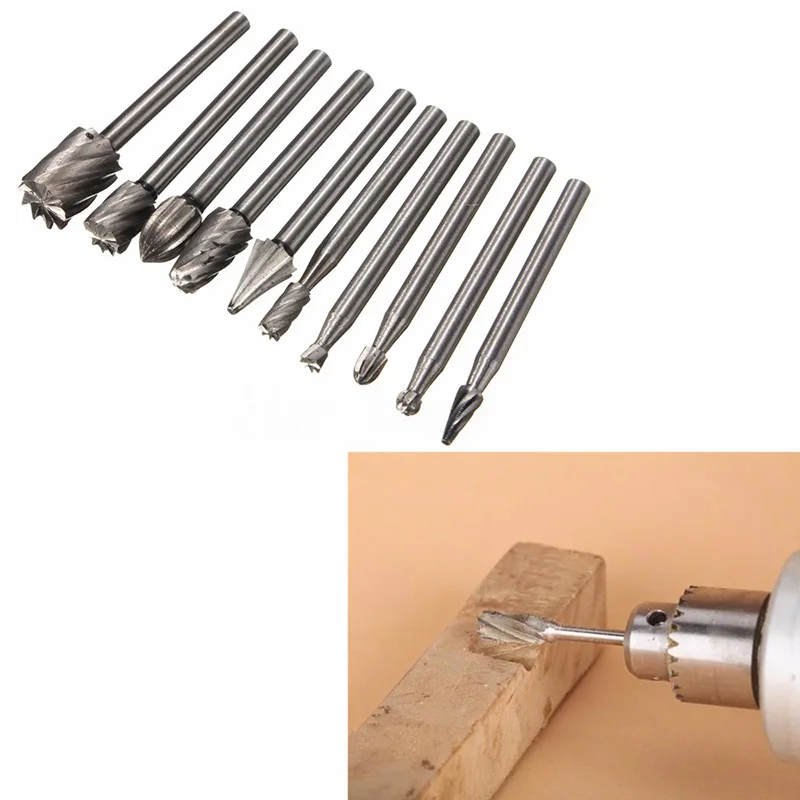

Шарошка

Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:

Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.

Для других материалов

Большинство вышеперечисленных фрез используются для работы с разными материалами. Но при условии, если они выполнены из твердых прочных режущих сплавов типа HSS или имеют впаянные режущие кромки из твёрдых сплавов с карбидом вольфрама или ванадия. Тогда ими обрабатывают:

  • дерево;
  • ДСП, ЛДСП, ДВП, МДФ, ОСП;
  • фанеру;
  • гипсокартон;
  • твердые утеплители – пенопласты, фибролиты и т.д.

Фреза из слабого металла может справиться с древесиной, но на твёрдых клеящих смолах ДСП, ЛДСП, ДВП, МДФ, ОСП быстро сотрется и затупится. Тоже самое и на гипсокартоне – это мягкий материал, но с высокими абразивными (стирающими) свойствами.

По пластику

Пластик можно обрабатывать дрелью любыми вышеперечисленными фрезами. Однако пластики бывают разными, в том числе очень хрупкими. Поэтому требуется пробная обработка на ненужном куске материала. Фреза для таких хрупких пластиков должна быть острой. Обработку проводят на максимальных оборотах дрели (если есть регулятор), плавно и без сильного нажима.

По керамике, кафелю и газобетону

Для обработки твердых материалов дрелью (керамика, кирпич, бетон, кафель) используются фрезы – коронки, аналогичные описанным выше. Отличие в том, что вместо зубьев у таких специальных фрез – твердосплавное напыление. Это может быть карбид вольфрама, напыление из искусственного алмаза, другие сплавы, которые не стираются о твердые материалы.

Фреза — коронка

Центрирующее сверло-конус также выполнено из впаянного твердосплавного резца.

Основное назначение такой оснастки – выборка отверстий в стенах под электророзетки, выключатели, распределительные коробки и т.д.

Какие использовать для шуруповерта

Для шуруповерта используются те же фрезы, что и для электрической дрели. Отличие в том, что возможности шуруповерта ограничены мощностью и оборотами. Поэтому применять с шуруповертом фрезы большого диаметра, требующие значительной мощности электродвигателя или больших оборотов, затруднительно.

Как сделать своими руками

Фрезы, несмотря на свою внешнюю простоту, высокотехнологичный продукт. При их изготовлении используются специальные металлы, сплавы и технологии. Поэтому, самому сделать фрезу со сложным профилем своими руками без специального оборудования крайне затруднительно.

Однако есть исключения. Для некоторых уникальных операций можно своими руками сделать примитивное подобие фрезы для дрели. Пример на следующем видео:

Сегодня мастерам доступен широкий выбор фрезерной оснастки для дрелей. И это расширяет возможности каждого мастера. Достаточно выбрать подходящую фрезу и с помощью обычной дрели или шуруповерта можно решать разные задачи в строительстве, ремонте, мебельных и столярных мастерских.

Сейчас читают
  • Все про карбюратор мотоблока, от регулировки до ремонта
  • Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
  • 3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
  • Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
  • 7 популярных способов изготовления культиватора своими руками

Фрезы по дереву на ручной фрезер их виды и применение

Фрезерование деревообрабатывающих деталей — это процесс, позволяющий вырезать, вытачивать или формировать кромки, пазы и канавки разных видов, размеров, глубины и формы. Фрезой по дереву именуется приспособление для фрезера или дрели, которое имеет сложную конструкцию, позволяющую вытачивать нужные формы на используемых заготовках. Специалисты знают, что такое фреза для обрабатывания дерева, и какими они бывают, а вот новичкам будет полезно и интересно узнать об их устройстве, видах и параметрах.

Что называют фрезой по дереву

Чтобы просверлить заготовку, используется дрель со сверлом. Перед сверлением надо взять соответствующего диаметра сверло, что зависит от поставленной технологической задачи. Когда на заготовке надо сделать выемку, канавку, скруглить углы или снять фаску, то для таких целей применяются специализированные виды инструментов — ручные фрезеры. Фрезер выступает приводным механизмом, а для получения соответствующих выемок и канавок применяются фрезерные насадки.

Фреза, как и сверло, имеет свои технологические особенности. Они имеют не только разные формы рабочей части, но еще и отличаются по размерам, поэтому выбор фрезы по дереву — это мероприятие, требующее грамотного подхода. Фреза состоит из двух основных элементов:

  • Рабочая — это головка, которая имеет соответствующую конфигурацию
  • Хвостовик — цилиндрическая часть, ее приспособление крепится в патроне приводного инструмента. Не только рабочие части имеют разные размеры, но и хвостовики

Ручные фрезы по дереву имеют следующие назначения:

  1. Высверливание кромок — этот процесс вытачивания пазов. Они бывают разных видов, служащие для подготовки пазов шип/паз
  2. Врезание петель и разных видов крепежных шарнирных элементов
  3. Декорирование — изготовление разных видов объемных форм и конфигураций

Не только в столярных мастерских и на производстве мебели служат фрезы по дереву, но еще и в хозяйстве, когда поставлена задача изготовить мебель или разные заготовки из деревообрабатывающих материалов. Чтобы разобраться в вопросе о том, какие насадки в виде фрез по дереву бывают, надо разобраться с их конструктивными особенностями.

Какие диаметры хвостовиков на насадках

До того, как купить фрезы по дереву, надо разобраться с их размерами и толщиной хвостовой части. Хвостовики бывают разных размеров, а единицы их измерения — дюймы и миллиметры. Учитывать толщину ножки насадки надо для того, чтобы иметь возможность закрепления фрезы в цанговом патроне приводного инструмента. В зависимости от единицы измерения, хвостовики на рассматриваемых насадках бывают:

  • Для устройств в миллиметрах — 6, 8 и 12 мм. Это самые популярные размеры устройств
  • Для насадок, где толщина хвостовиков пишется в дюймах, выбирается из двух вариантов, так как они выпускаются на ¼ и ½ дюйма. Насадки с хвостовиками, толщина которых измеряется в дюймах, еще называются забугорными. Применяются они в Украине по причине своего высокого качества и точности, отражаясь на надежности и долговечности

К использованию фрезы по толщине хвостовика требуется грамотный подход, иначе малейшее разногласие повлечет за собой не только порчу инструмента, но еще и получение серьезных травм. Патрон фрезера крутится со скоростью свыше 20 000 оборотов в минуту, поэтому малейшее разногласие станет причиной получения серьезных травм. Хвостовики в мм и дюймах несовместимы, поэтому устанавливать в патрон фрезера, служащего для миллиметровых фрез, дюймовые насадки

Это интересно! Фреза по дереву закрепляется не только в патроне специализированного инструмента — фрезера, но и в дрели. При этом стоит учитывать, что дрель не способна заменить полноценный ручной фрезер. Исходя из этого, надо сделать вывод, что если использовать дрель для работы с рассматриваемыми насадками, то исключительно недолго. Для случаев частого применения фрез для обработки дерева необходимо купить ручной или стационарный фрезер.

Какой вид имеет фреза их виды и типы

Рабочая часть фрез по дереву представляет собой устройство разный форм, основу которого выполняют зубья. Именно за счет зубьев происходит обработка древесины. Вращательные детали классифицируют на:

  1. Торцевые — рабочая часть находится с торцевой части
  2. Концевые — режущие зубья находятся на концах оснастки
  3. Цилиндрические и пазовые — делают разные пазы и выемки
  4. Фасонные
  5. Дисковые

Некоторые устройства имеют опорные подшипники, количество которых не ограничивается. Подшипник опорный на фрезах играет роль упора при прохождении насадкой по деревообрабатывающей заготовке. Если перед началом каждого процесса смазывать подшипники, то устройства прослужат в 10 раз дольше. По конструктивным особенностям рассматриваемые фрезы по дереву классифицируют на:

  1. Монолитные — хвостовик и рабочая часть сделаны из однородных материалов. Достоинство таковых устройств в том, что они являются прочными и надежными, однако при притуплении режущих кромок, подлежат заточке или утилизации
  2. Сборные — это более популярные, но при этом стоят в 2 раза дороже монолитных. Хвостовик цилиндрической формы и режущая часть соединяются спаечными швами. При нарушении целостности таких насадок, восстановить их целостность можно самостоятельно
  3. Имеющие сменные режущие кромки — одни из самых дорогих насадок, которые служат в 5 раз дольше монолитных и сборных. Их достоинство в том, что после притупления одной части кромки, лезвие можно перевернуть, и продолжить эксплуатацию насадки

По типам обрабатываемых пород деревьев различают насадки, режущие части которых получают из следующих материалов:

  • Для мягких деревьев — это быстрорежущие виды сталей
  • Для твердых древесин — твердосплавные стали

Если надо в заготовке сделать соответствующую кромку, то потребуется взять фрезу нужной формы.

Если же планируется выполнять разные работы с древесиной, тогда лучше купить набор фрез. Сделать это можно в интернет-магазине Цилиндр, где представлены модели разных производителей Miol, LT, Intertool и другие. Далее узнаем, какие виды фрез для ручного фрезера бывают, чем отличаются и как их можно применять.

Пазовая фреза и ее конструктивные параметры

Категория насадок, служащих для выборки пазов требуемой ширины и глубины. Выборка выполняется в середине детали, а также от края или к центру. По конструкции упора фрезерной машины, ширина получаемого паза может соответственно регулироваться, и не понадобится устанавливать новые фрезы в патроне приводного инструмента.

Пазовые устройства делятся на соответствующие виды:

  1. Галтельные — узкоспециализированная насадка для придания полукруглых форм
  2. Конические — устройства, применяемые для нанесения резьбовых соединений на плоскую поверхность
  3. Спиральные — имеют сходство с концевыми элементами, но их главное отличие в том, что имеют они более выраженную конструкцию режущей части, находящейся на внешней стороне. Конструктивно спиральные фрезы похожи на сверла, однако ими невозможно сверлить отверстия
  4. Фасонные
  5. Т-образные служат для изготовления пазов соответствующих форм и видов
  6. Устройства, получившие название «Ласточкин хвост»
  7. Комбинированные
  8. Пазовые прямого типа — насадки, позволяющие получить пазы, имеющие прямоугольные сечения

Копировальные фрезы, которые также еще называют прямыми, принадлежат к категории маленьких насадок, служащие для применения на ручных фрезерах. Они имеют отличительные особенности по таким признакам:

  • Число режущих частей
  • Размеры
  • Расположение подшипников и их численность

Подшипник играет важную в конструкции насадок, так как он обеспечивает плавное и эффективное перемещение фрезы по обрабатываемой поверхности, получая в итоге паз соответствующей конфигурации.

На галтельных фрезах головка имеет скругленную внешность, поэтому получаемые в итоге пазы имеют форму буквы «U». Служат галтельные устройства для получения полукруглых выемок, и для обеспечения разных углов наклона стенок, необходимо применять насадки разной конфигурации.

Кромочные фрезы и их главные параметры

Кромочной фрезой называется насадка, служащая для подготовки кромок на заготовках. Это одна из основных видов фрезерных насадок, применяемая всеми мастерами. Кроме того, в наборах именно эти виды фрез преобладают. Покупая набор кромочных фрез по дереву, можно столкнуться со следующими их видами:

  1. Профильные — придают изделиям замысловатую конструкцию
  2. Калевочные или фасонные — для закругления кромок выпуклой формы
  3. Конусные — служат для удаления фаски под углом. Для работы служит фреза под 45 градусов
  4. Дисковые устройства — формируют пазы в кромочной части
  5. Фальцевые — берутся для выборки четверти кромки
  6. Галтельные — такие насадки позволяют желобки в кромке на ¼ их окружности
  7. Фигирейные — их берут для кромок филенок. Филенки — декоративные элементы на дверях и прочих предметах

В комплектации к кромочным фрезам прилагаются упорные подшипники, служащие не только для плавного перемещения насадки по обрабатываемой поверхности, но еще и не заглубляют фрезы в деревообрабатывающий материал. Режущие части насадки могут быть сверху или снизу подшипника, а также между ним.

Это интересно! Фрезы, которые предназначены для больших срезов, необходимо применять по принципу постепенного углубления в материал. Делается это для снижения нагрузки на приводной инструмент, а также с целью исключения повреждения режущих кромок фрезы. Постепенно углубление делается до момента срабатывания подшипника.

Если нет подшипника, то при применении надо воспользоваться втулкой или упором. Фигирейные фрезы отличаются по весу и размеру, поэтому эти элементы нуждаются в прикладывании больших усилий для срезания. Чтобы обеспечить такое усилие, насадки изготавливаются исключительно с хвостовиками, размером не менее 12 мм.

Что надо знать о концевых фрезах и их назначениях

Концевая фреза имеет кромки, отвечающие за заготовки, на торцевой или концевой части. Эти устройства имеют много общего со сверлами по дереву, но имеют свои отличительные свойства. От поставленных задач зависит применение соответствующих видов фрез концевых по дереву. Они имеют не только разные формы, но еще и отличительное количество режущих кромок, оказывающих соответствующее влияние на чистовую обработку.

В отличие от пазовых и кромочных, концевые фрезы имеют преимущественно монолитную форму, но встречаются также и составные устройства. Корончатая фреза может работать на электрических дрелях. Концевые устройства бывают:

  • Торцовочные
  • Шарошки или борфрезы
  • Спиралевидные
  • Профильной формы
  • Сферического типа
  • Конусообразные

Торцевая оснастка для ручного фрезера служит для создания соединений шип/паз. Профильными моделями выполняется:

  1. Торцевой способ обработки
  2. Создание трудной конфигурации пазов
  3. Украшение заготовок разными видами орнаментов

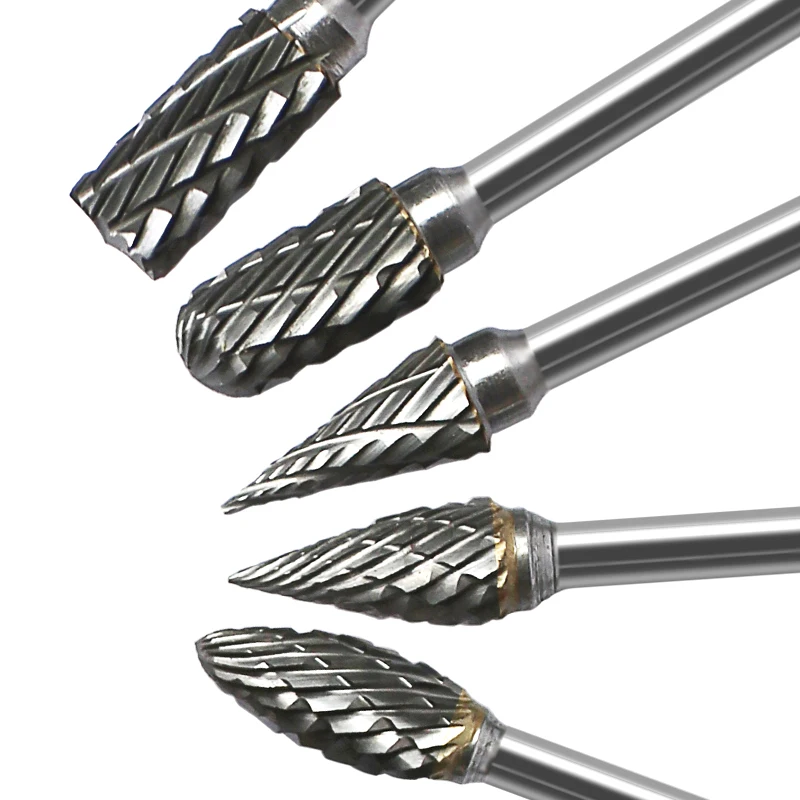

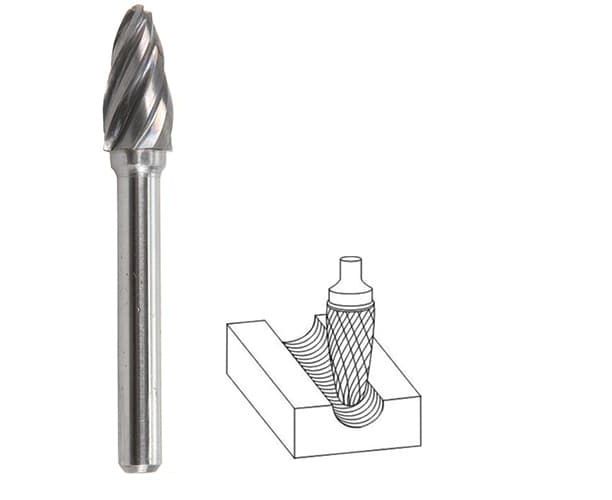

Борфрезы известны в народе, как шарошки. Работают также с электрическими дрелями. Служат не только для черновой обработки, но и для произведения финальной доводки заготовок.

Фрезеры для ручных фрезеров как выбираются

При обработке древесины особое внимание надо уделить не только приводному инструменту, но и расходным материалам, то есть насадкам. Именно от выбора насадок достигается точность и эффективность обработки. По виду запланированных работ обработки древесины, надо приобретать соответствующие насадки. Лучшее решение при выборе приспособлений — это приобретение набора. В наборах имеются разные виды устройств, позволяющие в итоге иметь пазы нужной формы.

При выборе фрез под ручной фрезер или станок, надо знать следующее:

  1. Качество изготовления оснастки
  2. Термическая прочность
  3. Способ объединения оснастки
  4. Соединительный припой

Покупая набор фрез по дереву, надо посмотреть на спаечное соединение. Спаечный шов должен быть качественным, и отвечать всем требованиям прочности. Кроме того, шов должен быть вскрыт краской, которая предотвращает возникновение коррозионных процессов. Учитывать качество соединительных швов следует обязательно, и не важно, какие виды материалов при этом планируется обрабатывать — мягкие или твердые деревья.

К категории качественных припоев относятся соединители следующих марок:

  • ПСр 37,5
  • ПСр 40

Их главное достоинство в том, что они имеют большое содержание меди с серебром. Недорогие фрезы обычно изготавливаются с применением низкого качества припоев, содержащие в составе никель. Сварное соединение — это не самый лучший вариант объединения хвостовика с ножевой частью, поэтому выбирать такую оснастку надо в самом крайнем случае.

При покупке монолитных фрез рекомендуется учитывать еще один немаловажный критерий, как твердость используемого материала. Для проверки прочности стали не обязательно спешить в специализированные сервисные центры, так как эта процедура свободно выполняется на дому.

Типы лезвий для фрез по обработке древесины

Различают три вида лезвий на фрезах, имеющих вертикальное, наклонное и спиральное расположение. От качества лезвий зависит эффективность работы фрезерной оснастки, поэтому надо узнать, из каких материалов выпускаются лезвия для рассматриваемых насадок. Они бывают:

  • Быстрорежущие стали — имеют маркировку в виде букв HM, и служат для мягких пород дерева
  • Твердосплавные — служат для обрабатывания твердой древесины. Разнятся с быстрорежущими тем, что имеют высокие технические свойства, что отрицательно сказывается на их стоимости

Тип используемой стали для изготовления фрез тех или иных видов указывается в виде маркировке на хвостовике насадки. Работа с древесиной требует соответствующего подхода, поэтому если предстоит выполнять большой объем работы, то надо купить ручной фрезер и набор насадок в виде фрез по дереву.

Где всегда есть фрезы по дереву для фрезера и дрелей в Украине

Часто в хозяйстве возникает необходимость починить мебель или выточить из древесины дизайнерскую деталь. Для этого понадобятся фрезы, воспользоваться которыми можно, закрепив насадки в цанговом патроне дрели или фрезера. Приобрести необходимые наборы фрез по дереву можно в интернет магазине Цилиндр, где есть много видов фрез от известных производителей.

Покупать в интернет магазине Цилиндр выгодно, и для этого имеются сопутствующие причины:

  1. Многообразие качественных электроинструментов, а также расходных материалов
  2. Возможность заказа набора в любую точку Украины. Доставка осуществляется передовыми транспортными компаниями Украины
  3. Возможность выбора соответствующих насадок — концевые, калевочные, кромочные, пазовые и т.п.
  4. Насадки представлены в наборах, что упрощает не только их хранение, но и транспортировку
  5. Возможность приобретения товара в кредит
  6. Большой выбор среди многообразия насадок
  7. Начисление мгновенных бонусов, размер которых зависит от стоимости товара

Самые выгодные покупки делаются в интернет магазине Цилиндр. Почему? Ведь именно здесь есть не только насадки и расходные материалы, но и электроинструменты. У нас вы можете выбрать необходимое оборудование, и заказать его доставку, получив одним заказом. Кстати, если вы не знаете, то при заказе товаров на сумму более 1000 гривен, магазин Цилиндр оплатит доставку заказа в отделение перевозчика за Вас. Убеждены, что нашли то, что вам нужно, тогда выбирайте, заказывайте и получайте.

Концевые фрезы для вертикальной резки по дереву

Товар(ы) добавлен в вашу корзину.

Введите имя своей корзины ниже и нажмите «Создать корзину», чтобы начать!

Вудс

Концевые фрезы Harvey Tool с прямым вертикальным резом для дерева, оптимизированные для фрезерования натурального и искусственного дерева, имеют угол наклона клина, предназначенный для резки материалов из древесного волокна, не вызывая разрывов и не оставляя нечеткой текстуры.

  • Предназначен для фрезерования натуральной и искусственной древесины
  • Угол клина, оптимизированный для резки древесноволокнистых материалов без образования разрывов и образования нечеткой текстуры
  • 2-зубая форма с глубокими желобками для увеличения пространства для эвакуации стружки
  • Центральная режущая кромка
  • Цельный карбид
  • Шлифовка с ЧПУ в США

Долбление

Погружаясь

Отделка

Черновая обработка

ТАБЛИЦА ПРОДУКТОВ СКОРОСТЬ И ПОДАЧА Консультант по обработке Pro SIM-ФАЙЛЫ CAM-БИБЛИОТЕКИ ОБЗОРЫ
Расширенный поиск
  • Ресурсы
  • Отзывы

Рабочие параметры

Консультант по обработке Pro

Machining Advisor Pro рассчитывает оптимальные рабочие параметры на основе типа материала, характеристик концевой фрезы, настройки станка, траектории движения инструмента и других факторов, чтобы помочь пользователям получить максимальную отдачу от спиральных концевых фрез.

Загрузка стандартных скоростей и каналов

Если вы предпочитаете загрузить стандартный набор скоростей и подач для этой линейки продуктов, нажмите на ссылку ниже. Все опубликованные параметры скорости и подачи являются рекомендуемыми начальными значениями, которые могут быть увеличены с учетом оптимальных условий настройки.

SIM-файлы/библиотеки инструментов

Скачать SIM-файл

Чертежи полукруглых линий, специально масштабированные в соответствии с геометрией инструмента, помогают имитировать рабочие параметры и создавать траектории движения инструмента.

Библиотеки CAM-инструментов

Мы гордимся тем, что сотрудничаем с ведущими в отрасли программными пакетами CAM, поэтому использование наших инструментов максимально просто.

Другие источники

8 причин, по которым вы убиваете свою концевую фрезу

Почему важен счет флейты

Введение в высокоэффективное фрезерование

Написать отзыв

Спасибо за отзыв. Оно отправлено на утверждение администратору веб-сайта

Пожалуйста, выберите рейтинг.

Написать отзыв

Спасибо за отзыв. Оно отправлено на утверждение администратору веб-сайта

Пожалуйста, выберите рейтинг.

Клиенты также просмотрели

Твердосплавные двухзубые концевые фрезы с большим вылетом для дерева и пластика

  • Обзор
  • Технические характеристики
  • Преимущества
  • Приложения
  • Учебники

Think & Tinker Концевые фрезы Think & Tinker с 2 канавками и хвостовиком 1/8 дюйма (квадратный наконечник) имеют агрессивную геометрию погружного наконечника, улучшенную режущими кромками с высоким передним углом и закрытым профилем канавки. Результатом этих изменений являются долота с улучшенными режущими характеристиками в более широком диапазоне материалов. Геометрии с большим вылетом имеют длину канавки (глубину резания) более чем в 6 раз превышающую диаметр инструмента.

Произведено в США, каждый инструмент:

  • 100% измеряется / оптически проверяется, чтобы гарантировать, что КАЖДЫЙ инструмент соответствует или превосходит наши опубликованные спецификации
  • изготовлен из субмикрозернистого карбида вольфрама высшего сорта (HRa 92, HRc 80)

Такое внимание к деталям и использование высококачественных материалов привели к созданию инструментов с надежными режущими характеристиками и одним из самых продолжительных сроков службы на рынке. В сочетании с комплексной поддержкой клиентов наши резаки стали предпочтительным инструментом для производителей вывесок, моделей, художников и производителей инструментов по всему миру.

СДЕЛАНО В США

  • Геометрия — 2 зуба, хвостовик 1/8 дюйма (6,35 мм), наконечник «рыбий хвост»
  • Общая длина (OAL) — как показано. ±0,010 дюйма
  • Соотношение сторон — мин. 6:1
  • Диаметр —
    • от 0,0000 дюйма до 0,0625 дюйма = номинал ±0,0005 дюйма
    • от 0,0630 дюйма до 0,1181 дюйма = номинал ±0,0010 дюйма
    • 0,1250 дюйма = 0,1248 дюйма +0,0000 дюйма, -0,0020 дюйма
  • Выбег
    • OAL = 1,50 дюйма: TIR макс. < 0,0005 дюйма
    • OAL = 2,50 дюйма: TIR макс. < 0,0010 дюйма
    • OAL = 3,00 дюйма: TIR макс. < 0,0015 дюйма
  • Макс. глубина резания — номинальная ±0,005 дюйма
  • Предполагаемый срок службы — зависит от разрезаемого материала (минимум 20 000 дюймов, синий или зеленый ювелирный воск)
  • Материал — твердый субмикрозернистый карбид
  • Рабочие об/мин — сертифицированная работа с ЧПУ от 1 до 60 000 об/мин

Фильтр продукта

Диаметр LOC Вылет Зубья Покрытие Хвостовик ОАЛ Глубинные кольца Отзывы Номер детали Цена
0,0110″ (0,28 мм) 0,06″ (1,52 мм) 2 1/8″ 1,50″ (38,1 мм) В наличии ММ208-0110-006Ф 66″>

22,66 $

0,0156″ (0,40 мм) 0,05″ (1,14 мм) 0,10″ (2,5 мм) 2 2/»908203 1,50 дюйма (38,1 мм) В наличии ММ208-0156-010ФН

23,32 $

 0,0200″ (0,51 мм) 0,13″ (3,18 мм) 2 1/8″ 1,50″ (38,1 мм) В наличии ММ208-0200-013Ф

$17,87

 0,0200″ (0,51 мм) 0,13″ (3,18 мм) 2 ЗрН 1/8″ 1,50″ (38,1 мм) В наличии ММ208-0200-013ФК 98″>

21,98 $

 0,0200 дюйма (0,51 мм) 0,09 дюйма (2,29 мм) 0,26 дюйма (6,6 мм) 2 1/8 дюйма 1,50 дюйма (38,1 мм) В наличии ММ208-0200-026ФН

23,32 $

 0,0313″ (0,80 мм) 0,26″ (6,60 мм) 2 1/8″ 1,50″ (38,1 мм) В наличии ММ208-0313-026Ф

$11,87

 0,0625″ (1,59 мм) 0,50″ (12,70 мм) 2 1/8″ 1,50″ (38,1 мм) В наличии ММ208-0625-050Ф 17″>

11,17 $

 0,1250 дюйма (3,18 мм) 0,625 дюйма (15,88 мм) 2 1/8 дюйма 2,00 дюйма (50,8 мм) Недоступно ММ208-1250-063Ф

11,82 $

 0,1250″ (3,18 мм) 0,625″ (15,88 мм) 2 ZrN 1/8″ 2,00 дюйма (50,8 мм) Недоступно ММ208-1250-063FC

15,00 $

 0,1250″ (3,18 мм) 1,00 (25,4 мм) 2,0″ (51 мм) 2 1/8″ 3,00 дюйма (76,2 мм) Недоступно ММ208-1250-200ФН
РубрикаРазное
