Кровли из профнастила прочны и долговечны. Но для того, чтобы новая крыша не доставляла хлопот долгое время, нужно обратить внимание на доборные элементы — дополнительные детали, укрывающие и укрепляющие слабые места кровли. Одним из таких элементов является торцевая или, как ее еще называют, ветровая планка.

Содержание

  • Назначение
  • Что из себя представляет
  • Материалы производства
  • Монтаж

Назначение

После укладки профлиста боковая часть ската крыши остается незащищенной от ветра и осадков. Влага, попадая на необработанные деревянные части стропильной системы, вызывает гниение с последующим разрушением этих частей. Холодный ветер через подкровельное пространство способен значительно снизить температуру в доме, особенно если утеплялась крыша, а не потолок. Если же ветер достаточно сильный, он может повредить кровлю изнутри.

Чтобы этого не происходило, торцевую часть ската закрывают ветровой планкой для профнастила. Иными словами, основные ее функции — это:

  • защита внутренней части кровли от ветра и влаги;
  • защита от гнездования птиц;
  • защита кровельного материала от деформации в случае сильных порывов ветра;
  • придание завершенности внешнему виду дома.

Конструктивные особенности

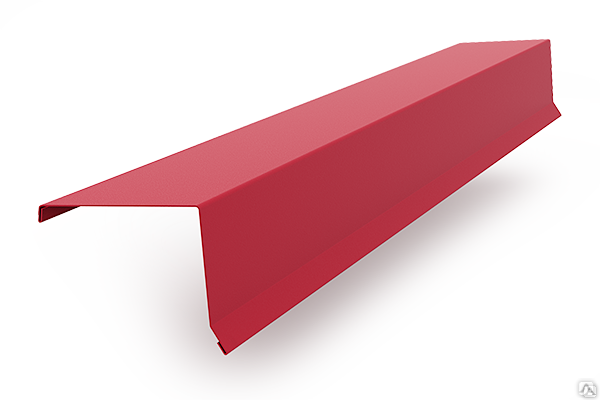

Торцевая планка — это металлический лист, согнутый под прямым углом, одна сторона которого закрывает 1-2 волны профнастила, а другая — торцевую доску. Она может быть как с прямыми сторонами, так и с фигурными. Края листа загибают для придания элементу большей жесткости. Длина одной детали колеблется в пределах 2000-2500 мм, суммарная ширина сторон от 180 мм до 350 мм, толщина от 0,4 мм до 1 мм.

Для придания привлекательности внешнему виду и дополнительной защиты от воздействия агрессивной среды, на торцевые планки наносят полимерные красящие составы. Богатый выбор цветов позволит подобрать нужный цвет, исходя из предпочтений.

Материалы производства

  • Алюминиевые. Самые бюджетные из представленных на рынке. Из минусов — легко деформируются, что доставляет дополнительные неудобства при установке.
  • Стальные. Используется оцинкованная холоднокатаная сталь. Визуально похожи на алюминиевые, но превосходят их по жесткости и по цене.
  • Медные. Дороже деталей из других материалов, практически не подвержены коррозии и деформации. Они тяжелее аналогов из стали или алюминия. Это стоит учитывать, потому что увеличение массы может негативно сказаться на всей конструкции крыши.

Не стоит покупать алюминиевые торцевые планки для самостоятельной установки, если у вас нет достаточного опыта в их установке. Велик риск испортить материал, нервы и не добиться нормального результата.

Сможете ли вы самостоятельно смонтировать торцевую планку для профнастила?

Монтаж

Установка торцевых планок производится на завершающем этапе возведения крыши из профнастила.

Монтаж проходит в несколько этапов.

  1. Измеряется длина ската, рассчитывается нужное количество элементов. В случае необходимости, планку подрезают ножницами или пилой по металлу. Нежелательно применять для этих целей болгарку с абразивным диском, так как сильный нагрев негативно скажется на полимерном покрытии.
  2. К обрешетке крыши крепится струганная торцевая доска 80х25 мм. Для этого используются строительные гвозди длиной не менее 100 мм. Если есть необходимость, подрезается профлист, чтобы край крыши был ровный.
  3. Ветровая планка прикручивается к торцевой доске с одной стороны и к верхней части профиля с другой с шагом 300-500 мм. В качестве крепления применяют кровельные саморезы с уплотнителями, диаметром 4,8 мм. Затяжка саморезов должна быть достаточной, чтобы со временем конструкция не начала неприятно дребезжать от ветра. Производить крепеж удобнее с помощью шуруповерта или электродрели с низкими оборотами. Чтобы избежать коррозии, шляпки саморезов закрашивают в цвет полимера.
  4. Начинать установку следует с нижней части торца. Закрепив самую нижнюю деталь, следующую устанавливают внахлест. Каждый последующий элемент перекрывает предыдущий на 50-100 мм. Верхний край верхней планки закрывается коньком.
  5. Нижняя часть закрывается заглушкой при помощи саморезов, которые идут в комплекте.

В случае неплотного прилегания планки к кровле используется универсальный самоклеящийся или саморасширяющийся уплотнитель, который герметично закроет собой все неровности в местах соединения.

Установка производится таким образом, чтобы закрывалось 2 волны профиля профнастила, практически исключая попадание влаги внутрь кровли на стыке этих деталей.

Торцевая планка — небольшая (менее 3% от общей площади кровли), но важная деталь, выполняющая одновременно защитную и декоративную функции. Нужно подходить с должным вниманием к выбору и установке этого элемента, так как и от него зависит срок службы крыши.

Популярное


Торцевая планка для профнастила: монтаж, крепление — ProProfnastil

Для установки кровли требуются специальные комплектующие. Предлагаем рассмотреть, для чего нужна торцевая планка для профнастила, правила её монтажа на крышу и забор, а также размеры этого дополнительного элемента.

Что такое торцевая планка

Торцевая планка – это специальная комплектующая крыши, которая необходима при наращивании площади этой поверхности для защиты от попадания влаги и расшатывания крепежных элементов. Она представляет собой согнутый лист профильного настила или другого специально обработанного металлического изделия плоской формы. Во многих конструкциях предусматривается также использование заглушки для данной планки.

Конструкция торцевой планки

Установка металлических профильных листов на кровлю осуществляется по торцевой поверхности, чтобы соединение получилось герметичным и достаточно жестким. Когда листы профнастила доходят до бокового края стены, они при необходимости обрезаются и для образования плотного крепления, защищаются при помощи торцевой планки.

Фото: чертеж торцевой планки

Зачем нужна планка торцевого крепления для профнастила:

  1. Для гарантии герметичности кроли;
  2. С целью защиты покрытия от атмосферных осадков;
  3. Для придания экстерьеру крыши красоты и стиля;
  4. Для расширения площади кровельного пространства.

Помимо этого, торцевая планка также часто устанавливается на забор из профнастила. Здесь она также помогает продлить ограждение.

Фото: торцевая планка на крыше

Монтаж

Крепление торцевой планки профнастила легко осуществляется своими руками, Вам нужно лишь соблюдать небольшие инструкции профессиональных строителей. Установка этой планки необходима сразу же после первой волны профильных металлических листов. Её нахлест должен быть как минимум 50 мм для кровельных покрытий в среднем климатическом поясе. Если у Вас высокий уровень среднегодовых осадков, то этот показатель может быть увеличен.

Виды торцевых планок

При этом важно знать, что монтаж торцевой планки профнастила производится с довольно большим шагом – минимальный порог креплений составляет 300 мм. В противном случае она не будет выполнять функцию жестких ребер крыши.

Инструкция по установке

  1. Нужно подобрать нужный размер комплектующих. Профессиональные строители крайне не рекомендуют использовать на одной плоскости крыши несколько планок, соединенных между собой – такой метод крепления снижает их стойкость к физическим нагрузкам;
  2. К боковой (торцевой) части кровли, планка монтируется при помощи строительных саморезов или шурупов. Хотя довольно часто для её установки используют простые заклепки;
  3. Присоединение и выравнивание планки производится по торцу крыши, при этом нужно четко установить её таким образом, чтобы кровля по отношению к планке находилась под прямым углом, т.е., перпендикулярно;
  4. После этого нужно установить заглушку для торцевой планки, которую нужно купить вместе с этим доборным элементом. Заглушка монтируется при помощи четырех саморезов по её плоскости;
  5. После все места соединений обрабатываются специальными составами и красками, для предотвращения появления коррозионных процессов. Желательно образовавшиеся на месте соединения, швы, обработать при помощи герметичных мастик и покрыть краской для наружных работ.
Фото: торцевая планка для профнастила

Очень часто торцевые планочные крепления отдельно утепляются, но это нужно только в очень холодных районах страны. Установка гидро- и пароизоляции производится также, как и всей крыше.

Перед тем, как купить торцевую планку для профнастила, важно знать не только её цену, но и выбрать материал. Самыми популярными являются легированная сталь холодного проката, алюминий, медь. Стальные планки доступные и простые в установке, но при этом не всегда походят по ценовой политике.

Алюминиевые аналоги более доступные, чем стальные, внешне их достаточно трудно различить, но при этом монтаж алюминиевых торцевых планок довольно сложен из-за того, что материал быстро гнется и плохо переносит физическое воздействие.

Медь – это самый дорогой материал для изготовления планок, но наиболее красивый. Кроме красоты Вы также получаете практически 100 % противостояние коррозии и физическим повреждениям. К недостаткам материала помимо цен также относится тяжесть – не каждая кровля выдержит такой торец.

Торцевая планка из профнастила

Купить торцевую планку для крыши из профнастила можно в любом магазине строительных материалов. Помимо этого множество доступных вариантов предоставляется на стихийных и строительных рынках. Обязательно у продавца узнавайте гарантийные обязанности и правила установки планки – для каждого материала они могут быть разные.

Обязательно сверяйте размер и толщины доборного элемента, указанные в сертификате и имеющиеся на товаре. Пиите в комментарии свои секреты установки торцевой планки, а марки, которыми Вы пользуетесь.
