Рейтинг 15 лучших торцовочных пил от 9342 до 48000 рублей

Инструмента для резки металла довольно много, однако, только маятниковая (или торцовая) пила предоставляет возможность сделать угловой срез.

С ее помощью изготавливаются оконные упоры, дверные коробки и многие другие изделия, которые используются повсеместно.

Впрочем, конкретно в этой статье будет рассмотрена только торцовочная (маятниковая) пила по металлу.

Мы постараемся ответить на вопросы:

1. Какими она обладает особенностями.
2. Как классифицируется.
3. На какие моменты обратить внимание перед покупкой.

Назначение торцовочной пилы

Само название «торцовочная» служит указанием на предназначение этой пилы – оформление торцов заготовки, рез древесины поперек волокон. В этом она отличается от ближайшей родственницы – циркулярной пилы, которая используется, как правило, для продольного реза дерева.

Современные мощные двигатели и особо прочные пильные диски позволяют торцовке резать не только дерево, но и пластик, тонкие металлические профили и трубы, композитные материалы на основе древесины. Для этих материалов понятия «продольный» и «поперечный» весьма условны: если такие термины и применяются, то речь идет не о структуре материала, а о форме конкретной заготовки. Разумеется, форма заготовки может быть самой разнообразной, иногда без четко выраженной продольной оси.

Применимость торцовочной пилы в том или ином случае определяется исключительно удобством подачи конкретной заготовки. Таким образом, название «торцовочная пила» нельзя считать в полной мере отражающим потенциал данного инструмента, просто такое название исторически закрепилось за стационарными дисковыми пилами с подвижным режущим узлом.

Торцовочная пила может резать материал не только под прямым, но и под произвольно выбранным углом, за что иногда ее называют электрическим стуслом. Более того, у многих современных аппаратов допускается изменение угла не только в горизонтальной, но и в вертикальной плоскости, т. е. она способна пилить и под наклоном. С помощью торцовочной пилы можно даже при необходимости выбирать пазы.

Как видите, возможности этого инструмента значительно шире, чем вам могло показаться вначале. Неудивительно, что торцовки все чаще и чаще можно встретить на небольших столярных производствах, на строительных площадках, в домашних мастерских. К их помощи прибегают при изготовлении оконных рам и дверных коробок, при укладке полов (рез паркетной доски, ламината, плинтусов) и прочих отделочных работах (распил вагонки, различных алюминиевых и пластиковых профилей), при изготовлении деревянной мебели.

Устройство и функциональные возможности торцовочной пилы

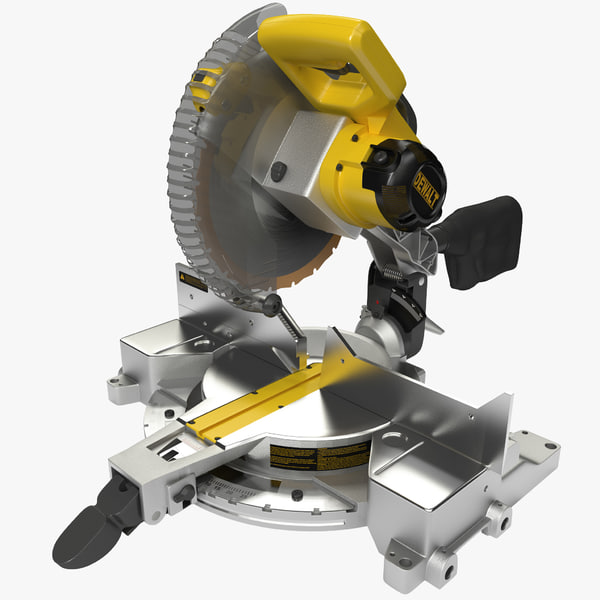

Устройство торцовки несложно понять из рисунка, на котором указаны основные составные части инструмента. Все остальное – лишь дополнения, не изменяющие принцип работы, а лишь улучшающие функциональность и удобство использования.

1. Рукоятка с кнопкой включения. 2. Пильный диск. 3. Защитный кожух. 4. Струбцина для крепления заготовки.

5. Упоры для заготовки. 6. Механизм фиксации стола под заданным углом. 7. Шкала регулировки горизонтального угла. 8. Стол.

9. Механизм регулировки вертикального угла. 10. Пылесборник. 11. Двигатель. 12. Ручка для переноски.

Основными элементами торцовочной пилы являются электродвигатель и пильный диск, изготовленный из высококачественной сверхпрочной стали. Двигатель, пильный диск и соединяющий их редуктор составляют функциональный блок, здесь же расположена ручка с тумблером включения.

Весь блок крепится к основанию – станине, на которую кладется распиливаемая заготовка. На основании закреплены поворотный круг, перемещающейся при выставлении угла реза, и упор. Станины сравнительно дорогих аппаратов изготавливают из прочных и легких алюминиевых или магниевых сплавов, что обеспечивает не только надежность основания, но и мобильность всего инструмента за счет снижения веса.

Функциональный блок соединен со станиной через поворотный рычаг с помощью подпружиненного шарнира. Поворотный рычаг именуют маятником, а сами торцовочные пилы такого типа – маятниковыми.

Маятник обеспечивает перемещение рабочего модуля. Для выполнения реза необходимо рычаг опустить вниз, «утопив» пильный диск в неподвижной заготовке (для беспрепятственного пиления в поворотном круге станины имеется прорезь). Это самый просто вариант торцовочной пилы. Как правило все современные модели оснащены механизмом обеспечивающим вращение рабочего стола вместе со всеми механизмами, в горизонтальной плоскости.

Таким образом направляющие и элементы стола остаются неподвижными, а сам инструмент изменяет положение в горизонтальной плоскости. Использование такого инструмента дает больше возможностей по торцеванию.

У пил комбинированного типа имеется еще один шарнир, позволяющий вращать рычаг относительно вертикальной оси (т. е. у таких пил угол реза можно менять в двух плоскостях). Часто поворот вокруг горизонтальной оси допускается только в одну сторону – противоположную от электропривода.

Но существуют модели позволяющие делать наклон в обе стороны.

Такие технические решения многократно расширяют список функциональных возможностей инструмента. Наклонное по отношении к вертикали резание позволяет торцевать заготовки высота которых больше, чем активный радиус диска.

Ширина реза у торцовочной пилы относительно небольшая, особенно при работе под углом или наклоном. Например, среднестатистическая маятниковая пила с 10-дюймовым диском под прямым углом распилит брус 95×95 мм или доску 69×135 мм (при установке любых других углов допустимый размер заготовки уменьшается). Иными словами, торцовочная пила непригодна не только для продольного распила, но и для поперечного распила широких заготовок.

Чтобы увеличить ширину реза, пилу оснащают тяговой функцией. Рабочий блок у торцовки с такой функцией перемещается не только вокруг оси шарнира, но и вдоль линии реза по направляющим штангам, благодаря чему максимальная ширина пропила под углом 90° увеличивается с 80-180 мм до 280-340 мм. Такие инструменты называют торцовочными пилами с протяжкой или пилами с горизонтальным перемещением.

При этом механизмы реализующие перемещение пилы вдоль заготовки различаются в зависимости от производителя и модели устройства.

Классификация механических пил по металлу

Инструмент, под который проектируются отрезные станки, производится для трёх основных способов резки:

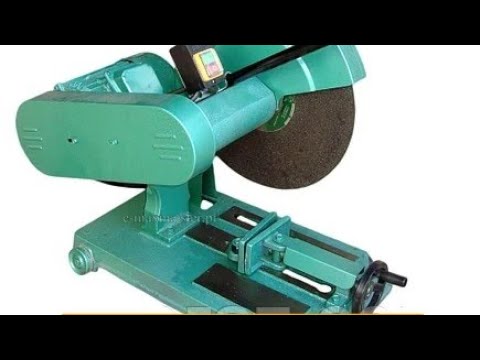

Настольная маятниковая пила по металлу (дисковый механизм)

• Возвратно-поступательно перемещающимся инструментом – ленточные пилы.
• Вращающимся инструментом – дисковые пилы. Они, в свою очередь, подразделяются на цельнопильные отрезные диски, и оснастку с сегментными вставками, которые располагаются по образующей инструмента (так называемые пилы Геллера).
• Фрикционным (тепловым) способом.

Классификация часто производится и по виду оборудования. На производстве преимущественно используются стационарно устанавливаемые отрезные агрегаты, в то время как в быту чаще можно встретить бензопилу. Впрочем, её нельзя непосредственно применить для разделения металла, поскольку потребуется специальная насадка. Ассортимент таких насадок (а также возможность их установки на конкретную марку пилы) зависит от производителя ручного отрезного оборудования и мощности устройства.

Следует отметить, что ручная резка металла не допускает одновременную обработку нескольких заготовок, что объясняется соображениями техники безопасности.

Разновидности и выбор двигателя для торцовки

Чаще всего двигатель торцовочной пилы располагается справа от рабочего диска. Однако у некоторых агрегатов он смещен назад, чтобы максимально открыть обзор рабочей поверхности (вне зависимости от того, какой рукой работает оператор) и не создавать препятствий при наклонном резе – у таких пил, как правило, предусмотрен наклон рабочей головки в обе стороны.

На торцовках устанавливают два типа электродвигателя – асинхронный и коллекторный.

Асинхронный двигатель

Асинхронный двигатель считается более экономичным, надежным и бесшумным. В нем нет каких бы то ни было контактов, а значит, нечему шуметь, перегреваться и выходить из строя под воздействием внешних факторов – пыли, влажности, вибрации. Кроме подшипников изнашиваться там попросту нечему, поэтому подобные агрегаты могут служить без особых нареканий в течение десятков лет.

Однако далеко не все производители электроинструментов стремятся оборудовать свою продукцию такими, на первый взгляд идеальными, движками, поскольку имеют асинхронные двигатели и свой существенный недостаток – малая мощность при достаточно большом весе.

Например, 2-киловаттный двигатель такого типа весит более 20 килограмм. Согласитесь, перемещать вручную рабочий блок с таким довеском довольно затруднительно. Кроме того, при питании током промышленной частоты асинхронный двигатель в принципе не способен развить скорость больше 2850 об./мин. Конечно, применение современных материалов и питание двигателя током высокой частоты в некоторой степени нивелируют эти проблемы, но не снимают их полностью.

Коллекторный двигатель

Коллекторные двигатели с точки зрения соотношения габаритов и мощности выглядят гораздо привлекательнее. При сопоставимой массе крутящий момент коллекторного двигателя в несколько раз больше, чем у асинхронного. Он способен выдавать до 5-10 тыс. об./мин., да и организация системы управления и стабилизации оборотов у него значительно проще.

Неудивительно, что несмотря на имеющиеся у коллекторных двигателей недостатки (высокий уровень шума, необходимость регулярного технического обслуживания, заключающегося в замене коллекторных щеток) большинство торцовочных пил оборудовано именно ими.

Бесколлекторный двигатель

Впрочем, есть еще один вариант, базирующийся на современных полупроводниковых технологиях, – золотая середина между асинхронным и коллекторным типами двигателя. Речь идет о вентильных или бесколлекторных двигателях (маркируются буквами BL от английского brushless – бесщеточный). В вентильных двигателях щеточно-коллекторный узел заменен электронным блоком, характеризующимся ничтожно малым сопротивлением и огромной скоростью переключения электронных силовых вентилей.

Двигатели этого типа сочетают в себе все достоинства асинхронных и коллекторных – высокий крутящий момент и КПД, бесшумность работы, неприхотливость к внешним факторам, длительный срок эксплуатации, отсутствие необходимости проведения регулярного технического обслуживания. На современных высококачественных торцовочных пилах все чаще устанавливают именно вентильные двигатели, ведь единственный их недостаток – высокая цена – с лихвой компенсируется таким большим количеством достоинств.

Типы редукторов, их достоинства и недостатки

Связующим звеном между электродвигателем и пильным диском является редуктор, передающий и преобразующий крутящий момент двигателя. На торцовочных пилах используют два типа редукторов – с зубчатой или ременной передачей.

Шестерни зубчатой передачи, обеспечивающие жесткую связку валов, кажутся надежнее. Они не проскальзывают и не слетают, как ремень, да и рваться там нечему. Казалось бы, производители торцовочных пил должны отдавать предпочтение столь надежной системе. Однако на практике ременную передачу на этих инструментах можно увидеть чаще, чем зубчатую.

В чем причина? У надежности зубчатой передачи есть и оборотная сторона. При возникновении внештатной ситуации зубчатый редуктор может выйти из строя, и тогда потребуется полная его замена или серьезный ремонт в специализированном сервисном же ременной передачи тоже можно взглянуть другими глазами. Да, иногда ремень слетает или даже рвется, но чтобы установить его на место или заменить на новый не требуется особых знаний и умений – с этой задачей справится и обычный пользователь. Кроме того, ремень обеспечивает некоторую амортизацию радиальных и осевых вибраций, что помогает снизить износ подшипников и других узлов двигателя.

При аварийном же перегрузе инструмента (например, при заклинивании пильного диска) произойдет проскальзывание даже хорошо натянутого ремня, что спасет от разрушения металлические детали мотора. Да и шума пила с ременной передачей производит несравнимо меньше, что тоже является довольно значимым фактором.

Торцовочная пила с ременной передачей.

Кстати, некоторые производители (в том числе и такие авторитетные, как Bosch и DeWalt) у ряда своих моделей вообще исключили редукторный блок, установив пильный диск непосредственно на вал двигателя. У такого решения тоже есть свои плюсы и минусы. С одной стороны, возрастает нагрузка на подшипники, с другой – снижается издаваемый инструментом шум, повышается надежность конструкции, упрощается обслуживание и ремонт.

Мощность и количество оборотов

Мощность торцовочных пил может варьироваться в зависимости от модели от 800 до 2500 Вт. Золотой серединой считается 1600–1800 Вт – инструменты именно такой мощности наиболее востребованы сегодня, ведь они одинаково хорошо справляются со своей задачей как в домашних мастерских, так и на небольшом производстве.

Что нам дает знание величины такого параметра, как потребляемая мощность? Во-первых, правильное соотнесение мощности торцовочной пилы и структуры обрабатываемого материала позволит избежать перегрузок инструмента, что продлевает время его активной эксплуатации.

Во-вторых, чем больше мощность пилы, тем больше диаметр диска, который можно на нее устанавливать. В качестве примера, подтверждающего это заявление, сравним две торцовочные пилы от Bosch. На модель PCM 7, чья мощность составляет 1100 Вт, следует подбирать диск диаметром не больше 190 мм. А вот для GCM 10 J Professional мощностью 2000 Вт подойдет диск диаметром 254 мм. Следует иметь в виду, что с увеличением мощности пилы и наружного диаметра ее диска возрастают габариты и вес инструмента. Так, первая из приведенных в качестве примера моделей весит 9 кг, а вторая уже 14.5 кг.

Еще одной технической характеристикой, на которую стоит обратить внимание при выборе торцовочной пилы, является количество оборотов пильного диска. Значение этого параметра лежит в диапазоне от 3200 до 6000 об./мин. Чистый и качественный рез (без сколов покрытия, отщепления волокон древесины и т.д.) возможен только при работе на высоких оборотах.

Так, например, при диаметре пильного диска 260 мм его угловая скорость должна быть не меньше 2800 об./мин. В дорогих профессиональных моделях угловая скорость, как правило, бывает не ниже 4000-5000 об./мин. даже при больших диаметрах дисков. Ряд производителей предлагают торцовочные пилы, количество оборотов у которых можно регулировать в зависимости от типа выполняемой в данный момент работы.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Важно! Линейку можно упирать в торцевой ограничитель, вмонтированный в поверхность стола. При этом не потребуется крепление струбциной.

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава

Важно! Поскольку угольник сделан из металла, то при зажиме струбциной, он может проскользнуть. Для этого между угольником и кулачком струбцины нужно подложить выкладку. Можно использовать бумагу, ткань или тонкий деревянный лист.

Дополнительные приспособления

Практически во всех современных моделях торцовочных пил имеются те или иные дополнительные приспособления и функции, направленные на облегчение работы и повышение безопасности. Будущему пользователю инструмента предстоит на стадии выбора самому разобраться, какие из них действительно необходимы для решения стоящих перед ним типовых задач, а какие будут неоправданной тратой денег.

1. Система пылеудаления состоит из патрубка и подсоединенного к нему мешка-пылесборника или шланга промышленного пылесоса. Второй вариант предпочтительнее, поскольку он позволяет более эффективно улавливать мелкодисперсную пыль обрабатываемого материала, образующуюся при выполнении точного реза, когда пила работает на больших оборотах и/или дисками с увеличенным количеством зубьев.

Систему пылеудаления не стоит рассматривать в качестве дополнительной, необязательной функции, даже если перед вами стоит задача выбора торцовочной пилы для дома, т.е. предполагается малоинтенсивная эпизодическая работа на ней. Работая без системы пылеудаления, вы рискуете не только сохранностью имеющегося в мастерской оборудования (и в первую очередь самой пилы), но и собственным здоровьем.

2. Защитный кожух полностью закрывает рабочий диск до тех пор, пока тот не погрузится в распиливаемый материал, что значительно снижает риск несчастных случаев при работе с торцовочной пилой.

3. Ограничение глубины пропила служит для осуществления работ по выборке пазов или торцеванию профилей.

4. Лазер «рисует» направляющую линию на заготовке в том месте, где пила сделает рез. Наличие этой опции повышает точность реза (особенно при пилении под углами, отличными от 90 градусов), облегчает работу, сокращает время на предподготовку.

5. Подсветка рабочей зоны бывает полезна при работе в мастерских или цехах с недостаточным общим освещением.

6. Плавный пуск обеспечивает постепенный набор оборотов двигателем при включении, благодаря чему предотвращается «рывок» инструмента при старте, снижаются риск выхода пилы из строя из-за резкого скачка тока и вероятность заклинивания оснастки в начале работы.

7. Автоматическое отключение при заклинивании пильного диска – еще одна полезная функция, направленная на повышение безопасности при работе с торцовочной пилой.

8. Регулировка количества оборотов позволяет варьировать скорость распила. У большинства моделей торцовочных пил эта функция отсутствует. Однако она позволяет лучше подстроить процесс пиления под особенности обрабатываемого материала. Рекомендуется тем, кто предполагает работать не только с древесиной, но с различными материалами на ее основе, пластмассой, оргстеклом и т.д.

9. Поддержка постоянных оборотов во время повышения нагрузки. При наличии такой функции обороты двигателя при сильном нажиме не падают, поскольку электроника вносит свои поправки в скорость. В итоге распил получается аккуратный и чистый.

Резка на механических ножовках

Ленточнопильные станки (или, иначе, механические ножовки) состоят из следующих узлов:

Ленточнопильный станок

• Станины с опорной стойкой;
• Приводного электродвигателя;
• Клиноременной передачи;
• Кривошипно-шатунного механизма;
• Регулируемых упоров;
• Верхней направляющей;
• Пильной рамы со сменным ножовочным полотном;
• Системы охлаждения;
• Насоса для смазки;
• Узла фиксации заготовки.

Принцип действия механической ножовки заключается в следующем. При включении привода ножовка получает линейное перемещение от кривошипа со скоростью 150…250 мм/мин, которая зависит от параметров понижающей передачи. По мере углубления пропила ножовочная рама поворачивается на определённый угол, обеспечивая постоянный силовой контакт с поверхностью разделения.

По ходу резки инструмент нагревается, поэтому сверху на него непрерывно подаётся смазочно-охлаждающая жидкость (привод насоса производится от электродвигателя станка). По достижении предварительно установленной глубины хода ножовочная рама автоматически поднимается вверх и станок отключается.

Настольная маятниковая пила по металлу (дисковый механизм)

При высокой точности реза и сравнительно малых отходах (зависят от ширины ленты, которая обычно находится в пределах 0,6…1,0 мм), ленточные пилы имеют пониженную стойкость, которая не превышает 15…20 часов. Тем не менее, ввиду высокой скорости реза – до 250 м/мин, такие станки отличаются повышенной, в сравнении с дисковыми или фрикционными станками, производительностью, а потому активно используются в производстве.

Пильные диски

Нередко начинающие мастера, не обладающие достаточными знаниями, но имеющие большое желание приобрести новый инструмент, задают вопрос: «Как выбрать торцовочную пилу по дереву?» Подобный вопрос не совсем корректен. С распилом древесины справится любая торцовка, ведь для этого она и создана. А вот то, насколько вам понравится результат работы, зависит не столько от самого инструмента, сколько от установленной на него оснастки – пильного диска.

1. Технологические прорези. 2. Посадочный диаметр. 3. Наружный диаметр.

4. Значение наружного диаметра. 5. Максимальная скорость вращения диска. 6. Диск для торцовки на 96 зубьев.

7. Значение толщины диска. 8. Значение посадочного диаметра.

Внешний и посадочный диаметр диска

Главными параметрами при выборе пильных дисков, на которые следует обратить внимание в первую очередь, являются размеры внешнего и посадочного диаметров. Большая часть выпускаемых сегодня торцовочных пил рассчитана на работу с дисками, чей посадочный диаметр составляет 30 мм.

Есть исключения с отклонением как в ту, так и в другую сторону, но их сравнительно немного. Наружный же диаметр пильных дисков варьируется значительно шире. Наиболее ходовые – диски стандарта 10 дюймов и 12 дюймов. Следует иметь в виду, что под 12 дюймами может подразумеваться как 300 мм, так и 305 мм, а под 10 дюймами и 250, и 255 и даже 260 мм, причем разночтения случаются даже у одного и того же производителя. Диски меньшего (185-216 мм) и большего (до 360 мм) диаметра встречаются реже, поскольку и соответствующего им оборудования выпускается меньше.

Увеличение диаметра пильного диска позволяет обрабатывать заготовки большего сечения, при этом возрастает производительность инструмента и качество реза при тех же оборотах. Однако большим дискам требуется и более высокий крутящий момент, а значит и дополнительный запас мощности. Впрочем, использовать пильные диски, чей наружный диаметр превышает указанный в паспорте инструмента, не удастся: конструкция торцовки попросту не позволит установить такую оснастку, что убережет особо беспечных пользователей от опасных экспериментов.

Поставить диск меньшего диаметра возможно, но делать это не рекомендуется. Это приведет не только к потере эффективного радиуса и производительности инструмента, но и к снижению расчетного динамического сопротивления, в результате чего двигатель при отсутствии стабилизации оборотов может «пойти в разнос».

Выбор редакции

В начальной категории наиболее привлекательными являются два инструмента: Metabo KS 216 M Lasercut и ЗУБР ЗПТ-255-1800 ПЛР. Очень компактная торцовочная пила Metabo KS 216 M Lasercut от известного японского производителя при небольшой стоимости имеет широкий набор функций, позволяющий качественно обрабатывать детали небольшого сечения.

Отечественный инструмент ЗУБР ЗПТ-255-1800 ПЛР, также имеющий небольшую стоимость, помимо других функций оснащен способностью, позволяющей распускать деревянные элементы по длине.

Металлическая кровельная обшивка [Зачем использовать обшивку, типы и стоимость]

Когда вы готовитесь к установке металлической кровли, большое внимание уделяется выбору типа металлических панелей, которые вы собираетесь использовать. В то время как панели являются видимой частью крыши, в металлическую кровельную систему входит гораздо больше.

Возможно, вы слышали о металлической кровельной отделке и планках, а также о различных доступных отделках. Возможно, вы не знаете, что это один из самых важных аксессуаров, необходимых для установки металлической кровли.

Компания Western States Metal Roofing уже более двух десятилетий производит металлические панели и продает все необходимые аксессуары, необходимые для успешной установки металлической кровли.

Домовладельцы, которые хотят выполнить установку самостоятельно, часто спрашивают нас о необходимости отделки. Короткий ответ — да, и часто это даже требуется строительными нормами.

В этой статье мы рассмотрим, что на самом деле делает обшивка, почему она так важна, и какие типы обшивки доступны для металлической кровли.



Что такое металлическая кровельная отделка?

Металлическая кровельная отделка герметизирует стыки кровли, предотвращая попадание воды внутрь и отводя воду от дома. Это последний штрих, который соединяет металлические панели, создавая безупречный внешний вид и делая вашу металлическую крышу водонепроницаемой.

Элементы отделки бывают разных форм и размеров, чтобы соответствовать планировке вашей крыши. Также доступны индивидуальные размеры отделки.



Почему важно устанавливать обшивку на металлическую крышу

Металлическая кровельная накладка — это очень важный кровельный аксессуар, который одновременно укрепляет и герметизирует всю крышу. Это дополнительный барьер защиты от проникновения влаги в вашу кровельную систему.

Защищая места, где встречаются две панели крыши, обшивка снижает вероятность протечек или повреждения вашего дома водой. Предотвращение повреждения водой продлевает срок службы вашей крыши и предотвращает необходимость ремонта.

Помимо своей функциональности, отделка также создает плавные переходы между различными участками крыши. Это обеспечивает полированный, профессиональный вид, который повышает привлекательность вашей крыши.

Каковы основные типы металлической кровельной отделки?

Существует 9 основных типов отделки металлической кровли. У вас может быть простая крыша, для которой требуется всего несколько металлических кровельных профилей. Однако вполне вероятно, что для вашей крыши могут потребоваться почти все эти типы металлической кровельной отделки.

• Отделка карниза
• Фронтон или рейка
• Крышка конька
• Козырек
• Накладка торцевой стенки
• Боковая планка
• Перерыв высоты тона или переход Мигание
• Отделка долины
• Желоба

Хотя это основные типы отделки, существует 3 наиболее распространенных типа отделки.

Элементы отделки металлической кровли – 3 типа отделки, которые нужны почти всем

Каждая крыша отличается, но в большинстве случаев для металлической крыши требуются как минимум эти три типа отделочных профилей.





Отделка карниза

Отделка крыши — это первая часть отделки, устанавливаемая на металлическую крышу. Он используется, когда водосточные желоба не требуются, и завершает низкие стороны вашего дома. Он также направляет воду в сторону от вашего дома.







Отделка фронтона

Отделка фронтона используется там, где край панели крыши соприкасается с панелями торца. Проще говоря, он используется с двух противоположных сторон в качестве отделки карниза. Защита этой области имеет решающее значение. Без него сильные ветры могут задувать в эти области дождь, который может скапливаться под крышей и попадать в ваш дом.



Наконечник конька

Наконечник конька используется там, где две металлические панели встречаются в верхней части крыши по линии ее конька. Очень важно иметь гребни хорошего качества. Коньки конька подвергаются чрезмерному воздействию элементов и могут изнашиваться быстрее, чем остальная часть кровли. Помимо предотвращения проникновения влаги, коньковые заглушки обеспечивают привлекательную отделку в том месте, где ваша крыша соединяется на вершине.



Сколько стоит обрезка?

Стоимость отделки будет зависеть от типа металлочерепицы. Отделка для открытой системы застежек дешевле, чем для системы со стоячим фальцем. Приведенные ниже цифры относятся к открытой крепежной панели и удваиваются для кровли со стоячим фальцем.

• Отделка карниза стоит в среднем от $2 до $3 за погонный фут.
• Отделка фронтона стоит в среднем от до 3 долларов за погонный фут.
• Заглушки конькового хребта в среднем стоят от 2,50 до 4 долларов США за погонный фут.



Легко ли установить обвязку?

Установка обшивки на металлическую крышу – самая сложная часть монтажа. Разница между протекающей и непротекающей крышей . Если у вас есть проект металлической кровли «сделай сам», гораздо проще установить отделку на открытую крепежную панель, чем на панель со стоячим фальцем.

Не торопитесь и тщательно следуйте инструкциям во время установки. Если обшивка не загерметизирована и не установлена ​​правильно, влага может проходить через нее, что приводит к протечкам крыши. Когда ваша крыша повреждена водой, вам потребуется осмотр, чтобы определить, какие части кровельной системы повреждены и нуждаются в ремонте или замене.

Если вы устанавливаете отделку самостоятельно, убедитесь, что вы заказываете правильный тип и количество отделки, чтобы ваша крыша была полностью покрыта.

Неправильный монтаж наличников — одна из распространенных ошибок при монтаже металлочерепицы, с которой мы сталкиваемся слишком часто.



Чтобы ознакомиться с пошаговыми инструкциями по установке отделки и описанием необходимых инструментов, посмотрите наши видеоролики ниже:0003





Почему обшивка важна для успеха вашей металлической крыши

Помимо завершения внешнего вида вашей крыши, обшивка обеспечивает критически важную защиту от элементов, чтобы ваша крыша функционировала должным образом. Компания Western States Metal Roofing не только производит металлические панели, но и предлагает все аксессуары, необходимые для успешной установки металлической кровли, включая отделку.

Покупка напрямую у производителей является наиболее доступным путем. В дополнение к панелям мы также продаем все аксессуары, включая отделку, необходимые для успешной установки металлической кровли. Мы хотели бы поговорить с вами и предоставить вам бесплатное предложение.

Как установить металлическую накладку на окно

При установке гофрированного сайдинга вам, вероятно, потребуется установить накладку над окном или дверным проемом. Вы сделаете это, используя отделку головы или отделку косяка.

В этой статье мы рассмотрим разницу между ними и то, как их установить для оконного приложения для вашего проекта.

Мы подготовили для вас обучающее видео, которое поможет вам в дальнейшем.

Эта статья предназначена для поддержки видео . Следуйте инструкциям в видео и вернитесь к этой статье, если вам нужна письменная копия инструкции.

Отделка верхней части и отделка косяка

Отделка верхней части и отделка косяка могут выглядеть одинаково во многих отношениях. Оба содержат краску снаружи и грунтовку внутри.

Однако главное отличие заключается в том, что накладка на косяк поставляется с возвратом на подгибочной стороне, что скрывает грунтовку при установке вертикального гофрированного сайдинга.

Наличники для косяков — лучший выбор для вертикального сайдинга, но планировка должна быть тщательно спланирована. Если высокий шов вашей панели окажется там, где находится обратная сторона вашей отделки, возврат не позволит панели вставиться в отделку. Если это произойдет, вам нужно будет использовать отделку головы или зажимы с утконосым клювом, чтобы аккуратно подшить возвратную ножку отделки.

Если вы укладываете панели горизонтально, обшивку косяка использовать нельзя, поскольку возвратная ножка не позволит высоким швам входить в обшивку.



Измерение верхней и нижней отделки

Первым шагом является измерение окон. Однако вам понадобится больше обрезков, чем фактический размер окна.

Практическое правило заключается в том, что вам понадобится в 2 раза больше ширины лицевой стороны вашей отделки.

Чтобы компенсировать необходимость в дополнительном материале:

1. Начните с линии под углом 45 градусов.
2. Отметьте прямую линию со всех сторон от этой линии.
3. От этой прямой отмерьте необходимое расстояние обрезки.
4. На этой отметке проведите прямую линию со всех сторон.
5. Далее на лицевой стороне накладки наметьте линию под углом 45 градусов.
6. От этой отметки проведите прямую линию через все стороны.

Отметив линию под углом 45 градусов в начале и в конце ваших измерений, вы получите дополнительный материал, который вам понадобится для соединения секций отделки.



Обрезка и подготовка верхней и боковой отделки

Для этого вам потребуются два типа надрезов и отделки: надрез и надрез под углом 45 градусов.

Создание надреза

1. Со стороны отделки надрежьте до первой отметки с каждой стороны.
2. С помощью ножниц по металлу вырежьте оставшийся язычок.

ПРИМЕЧАНИЕ. Вместо использования ножниц по металлу вы также можете многократно сгибать язычок, пока он не сломается. Этот метод обычно приводит к хорошему чистому краю.

Создание разреза под углом 45 градусов

1. Используя отметки, сделанные во время измерения, отрежьте линию под углом 45 градусов на лицевой стороне отделки.
2. Выемка вырезает две стороны накладки.
3. Подденьте край петли под углом 45 градусов.

Эти два типа разрезов будут применены к участкам отделки, показанным ниже. Области с пометкой «А» будут надрезаны, а области с пометкой «В» будут вырезаны под углом 45 градусов.

Установка верхней части и отделки косяка

1. Начните с нижней части. Закрепите блинными винтами на 12 дюймов по центру.
2. Затем установите 2 стороны накладки. Убедитесь, что отделка проходит над нижней частью отделки.
3. Язычок под углом 90 градусов должен упираться в нижнюю накладку. Нижняя часть бейки должна заходить в открытую кромку среза под углом 45 градусов.
4. Устанавливайте верхнюю часть в последнюю очередь. Он должен проходить по боковым секциям. Открытая кромка на срезе под углом 45 градусов должна находиться рядом с верхними частями боковой отделки. Отделка головы должна перекрывать верхнюю часть боковой отделки.
5. Отогните выступы вниз на 90 градусов.
6. Закрепите отделку головы с помощью круглых винтов на 12 дюймов по центру.

Ищете больше видео по установке металлической кровли? Перейдите на наш канал YouTube и подпишитесь, так как мы еженедельно публикуем новые видео по установке.
