Торсион холодная ковка своими руками: Изготовление торсионов своими руками: 5 рабочих способов

подробный процесс изготовления приспособлений для гибки корзинок и скручивания прутков, а также про оборудование, самодельные инструменты и приспособления

Станок для холодной ковки типа Твистер Blacksmith M3-TR

Торсионный станок, который также называют твистер, позволяет выполнять продольное скручивание квадратных прутков и полос. В результате получаются витые элементы, именуемые торсионами, из которых собираются корзинки (фонарики) и шишки. Данная статья посвящена самостоятельному изготовлению устройств.

• Как сделать торсионный станок
  • Видео
• Приспособа для корзинок
• Оборудование для холодной ковки: своими руками или купить

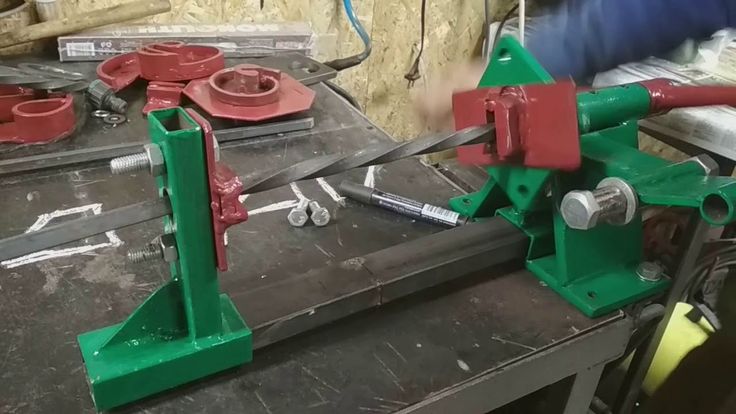

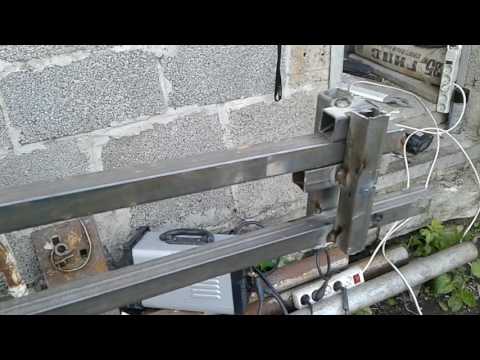

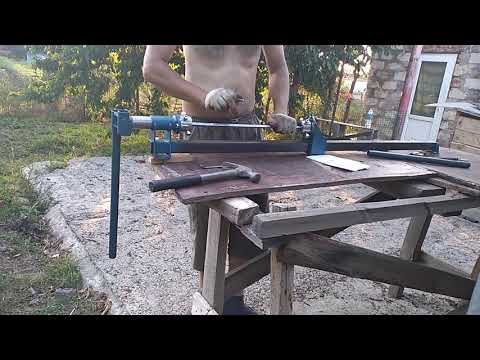

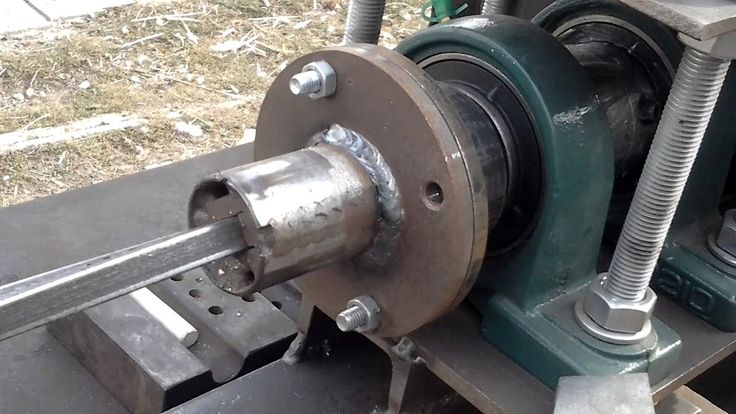

Как сделать торсионный станок

Для начала предлагаем посмотреть парочку роликов.

Видео

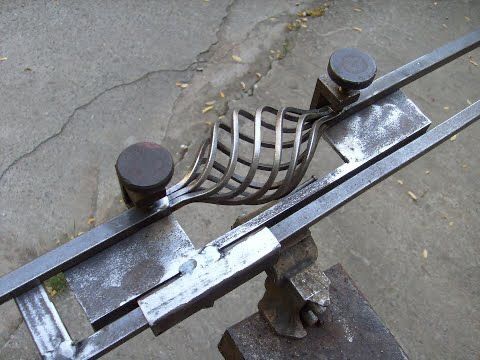

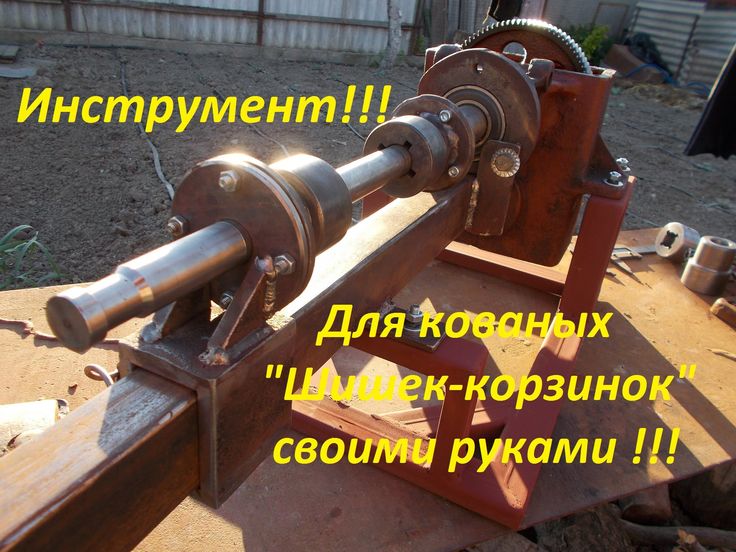

Приспособа для корзинок

Поделился опытом изготовления приспособления для гибки корзинок и фото Максим Вишняков из Иваново, активный участник и редактор нашей группы во ВКонтакте. Страница Максима в каталоге кузнецов тут. Далее фото и комментарии кузнеца, если что непонятно, задавайте вопросы в комментариях.

Закрутка-1оборот. Квадрат 6мм., длинна 180мм. Диаметр стержня 20мм. Крутиться легко. Можно помазать стержень маслом. Втулки сварил из кусочков того же квадрата. После закрутки 4 детали по краям обвязываешь резинками для купюр, расправляешь и по торцам делаешь прихватки.

2 втулки сделаны из кусочков квадрата 6х6. Одна втулка зафиксирована на столе, ко второй приварены ручки. Пруток толщиной 30мм. Толщина прутка влияет на диаметр корзинки. Толщина 30мм-корзинка 60-65мм.

Во втулках пазы для заготовки не сквозные. Они заглушены так чтобы заготовка входила в паз на глубину примерно 20мм.

на фотографии видно что пазы во втулках не сквозные, заглушены. пруток во втулку входит на 20мм.









Процесс изготовления 1 корзинки у меня занимает не больше 5мин.

Также можно крутить и круглый пруток.

Центральный пруток (30мм.) лучше зашкурить или, кому не лень, смазывать маслом для уменьшения трения об него заготовки. Чем меньше трение тем равномернее и легче будет закрутка.

Оборудование для холодной ковки: своими руками или купить

Кроме торсиона для холодной ковки применяются другие станки с ручным (рычажным) управлением, среди которых наиболее выделяется улитка, использующаяся для изготовления завитков. Подобные устройства чаще всего применяются индивидуальными мастерами, а также кузнецами небольших кузниц, мастерских и компаний.

Станок типа улитка PROMA, Фото ВсеИнструменты.ру

Данные механизмы отличаются достаточно простым устройством, поэтому их возможно собрать своими руками, что актуально и для рычажных щепоколов. Самодельная улитка, волна или другой станок отличается необходимой для определенного мастера конструкцией и размерами, что позволяет решать поставленные задачи.

Станки с электропроводом отличаются более высокой производительностью, а также снижают трудозатраты. Самостоятельная сборка устройств позволяет сделать модель, отвечающую всем критериям.

Универсальные станки представляют собой автоматические или ручные машины, предназначенные для выпуска больших объемов различных элементов. Высокая производительность делает агрегаты востребованными на крупных и средних предприятиях. Универсальное оборудование позволяет обрабатывать заготовки с разным сечением: полосы, профильные трубы, круглые и квадратные прутки.

Станок для ковки Ажур-1М. Фото КовкаПРО

Инструменты: клещи, вилки и кувалда и приспособления: шаблоны, лекала, кондукторы в большинстве случаев изготавливаются своими руками.

Однако, следует отметить, что не все мастера обладают свободным временем для самостоятельного изготовления необходимых станков для холодной ковки (где купить). В таком случае рекомендуется приобрести ручные устройства: улитка (где купить), торсион и другие нужные механизмы, чтобы сразу же приступить к реализации проектов по холодной ковке своими руками.

Повышенный интерес владельцев дач и частных домов вызывают щепоколы.

Станок Торсион для холодной ковки

Станок Торсион для холодной ковки — от производителя со сроком службы 20 лет

Универсальный зажим

Универсальная насадка

Насадки под корзинки

Универсальный зажим

Насадки под корзинки

Универсальный зажим

Универсальная насадка

Насадки под корзинки

Универсальный зажим

Насадки под корзинки

Станок для холодной ковки — это отличное приспособление, которое поможет вам создавать уникальные авторские завитки, волны и прочие узоры на металлических изделиях без особых усилий. Такая технология воздействия на металл является очень простой и не требует прохождения каких-либо курсов или получения сертификатов. Все что вам необходимо — это специализированный станок и желание работать с металлом. К тому же холодная ковка, помимо простоты выполнения процесса, имеет еще одно весомое преимущество по сравнению с горячей ковкой металла — невысокая цена и быстрота исполнения авторских конструкций.

Существует множество станков для ковки металла, каждый из которых отвечает за определенный узор на металлическом изделии. Например, с помощью станка «Улитка» можно создавать различные спирали и завитки, а станок «Волна» позволит вам сделать очень красивые витые узоры из металла.

Если же вы хотите сделать более сложный металлический узор, то обратите внимание на станок «Торсион + Корзинка». Он предназначен для скручивания металлических заготовок в спирали вдоль оси деталей. Тем самым данный станок создает оригинальные крученые пружины или витые корзинки в виде фонариков.

На сайте нашей компании представлены различные станки, которые вы можете приобрести по выгодной цене. Для получения более подробной информации о каждом виде станка вы можете связаться с нашим менеджером по контактному номеру телефона или электронной почте.

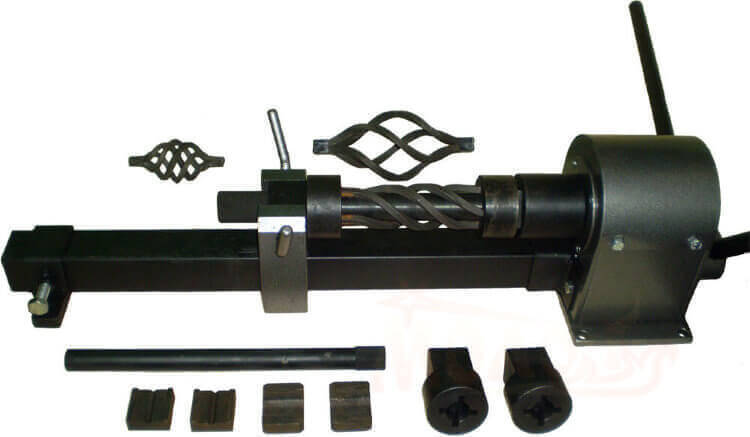

Для скручивания “винтом” и изготовления
кузнечных корзинок

Предназначен для скручивания вдоль оси
деталей до 1500 мм. Гнет торсионы, спирали
(для изделий от 0 до 20 мм) и корзинки

• Конструкция станка– Универсальная насадка под “Торсион”
  – Насадки под корзинку (фонарик)
• Материал работы: – торсион: пруток/квадрат до 14мм,
  – проф. труба до 20мм
  – полоса до 30х6мм
  – корзинка: пруток/квадрат 6 и 8мм

• ЦЕНА


  до 10 октября



• 15000 8 450 руб

• Габариты: 1600х110х190мм
• Вес: 12кг

купить в один клик добавить в корзину

Вернуться в каталог>>

Видеоурок: изготовление завитка

Узнайте стоимость и срок доставки в ваш город

Даю согласие на обработку персональных данных и соглашаюсь с политикой конфиденциальности

Создавайте красивые и идеально ровные завитки
по принципу золотого сечения

Заказать станок

Вернуться в каталог>>
