Трансформаторы для светодиодных лент 12 вольт: виды, подключение, выбор

Применением светодиодных лент для освещения жилых, офисных и торговых помещений сегодня никого не удивишь, но популярность LED технологий обусловлена не только данью моде. У полупроводниковых источников света низкое потребление электроэнергии и длительный срок службы. Их единственный недостаток — более высокая стоимость по сравнению с другими видами осветительных приборов. При этом на ценовой фактор оказывает немалое влияние цена электронного балласта (трансформатора), блока питания, необходимого для работы светодиодной ленты.

В данной публикации мы рассмотрим ряд вопросов, связанных с БП для светодиодных источников света. Собранная информация поможет подобрать адаптер по мощности и напряжению, правильно подсоединить к нему ленту, а также сделать своими руками простейший блок питания для освещения.

Что такое электронный балласт и зачем он нужен?

Необходимость данного устройства связана с тем, что напряжение питания ленточных светодиодов – 12 вольт (или 24 вольта). Соответственно, для подключения к домашней электросети понадобится понижающий блок питания на 12 вольт, снабженный преобразователем напряжения из переменного в постоянное.

Несмотря на то, что для работы устройств можно использовать как импульсные, так трансформаторные источники питания, последние не получили широкого распространения. Это связано как с большим и габаритами и весом, порождающими проблему, куда спрятать такой адаптер, так и низким КПД. Помимо этого силовой трансформатор «жужжит», чем вносит изрядную долю дискомфорта. Но за счет простоты реализации такие схемы популярны среди начинающих радиолюбителей.

Производители блоков питания для диодов предпочитают использовать импульсные схемы, что позволяет повысить мощность адаптеров и уменьшить их габариты и стоимость. Подробную информацию об импульсных источниках питания можно найти на нашем сайте.

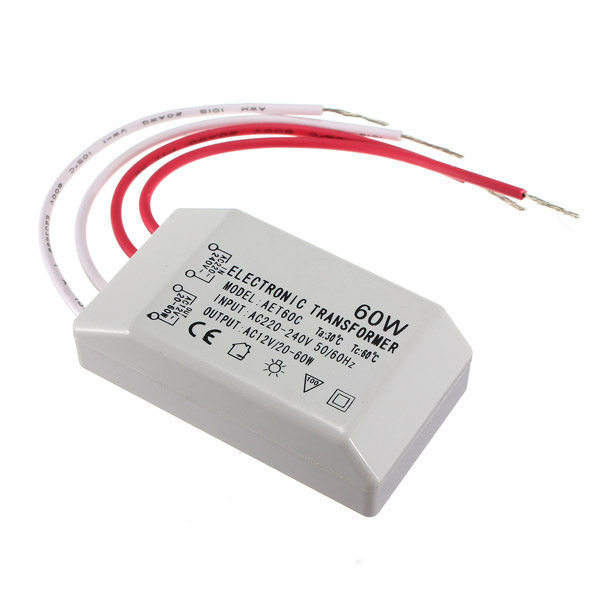

Иногда такие БП называют «трансформаторами» для LED-лент, что не совсем корректно, ведь речь идет именно об импульсных преобразователях напряжения, но поскольку такой термин прочно закрепился, мы также будем его использовать.

Варианты исполнения блоков питания для светодиодных лент

В зависимости от функционального назначения электронный балласт выпускается в следующих вариантах исполнения:

• В виде компактного сетевого БП. Такие устройства выглядят как обычные зарядки для мобильных устройств. Компактные сетевые блоки питания для светодиодных лент

Данное решение можно назвать эконом вариантом, поскольку из всех видов исполнения оно самое низкое по стоимости. Обратная сторона – низкая мощность, как правило, она не превышает 30-36 Вт (встречаются китайские изделия на 60 Вт, но в них этот параметр сильно завышен). Основная сфера применения – подключение простой подсветки. Главное достоинство – не требуется монтаж, драйвер достаточно воткнуть в розетку, предварительно подключив к выходу ленту.

• Компактный блок, помещенный в герметичный пластиковый корпус. Максимальная мощность таких устройств 75 Вт. Встречающийся на китайской продукции показатель 100 Вт не соответствует действительности. Герметичный компактный электронный балласт, закрытый от внешнего воздействия

Отличительные особенности: небольшой вес, компактные размеры, защита от влаги и пыли. Это практически идеальный вариант для организации подсветки в потолочных нишах, если не принимать во внимание высокую стоимость адаптера (почти вдвое дороже аналогов с негерметичным корпусом).

• Электронный балласт в герметичном корпусе из алюминия. Этот вариант исполнения рассчитан на суровые условия эксплуатации. Сфера применения таких БП — освещение наружной рекламы, подсветка зданий и других объектов, где производится монтаж светодиодов большой мощности. Установка в качестве адаптера бытовых источников света экономически не обоснована. Блоки питания Arlight в герметичном алюминиевом корпусе

Отличительные особенности: устойчивость к механическому воздействию и деструктивным природным факторам (дождь, снег, УФ излучение). Что касается мощности, то с учетом нередкого изготовления таких адаптеров по спецзаказам, она может быть в довольно широком диапазоне.

У типовых изделий этот параметр, как правило, от 80 до 200 Вт. Цена значительно выше, чем у других вариантов исполнения.

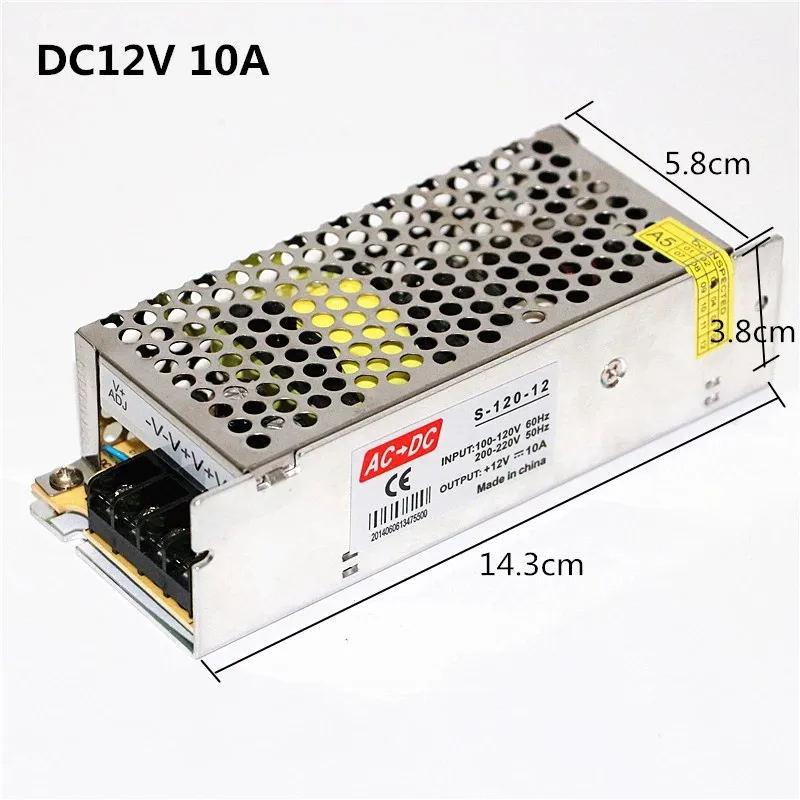

• Негерметичный балласт. Наиболее популярный БП, широко применяется для питания освещения квартир, офисов и торговых залов. Стоит немного дороже компактного сетевого блока, но может быть значительно мощнее при тех же габаритах. БП в негерметичном исполнении

Мощные устройства данного типа могут быть оборудованы принудительной вентиляцией, обеспечивающей охлаждение электронных компонентов, что продлевает срок службы адаптеров. Изготавливаются под напряжение 12 или 24 В. Невысокая цена и широкий ассортимент, позволяющий подобрать наиболее оптимальный вариант, сделали такие БП наиболее популярными.

https://www.youtube.com/watch?v=xsyVQBIUFR0

Кратко об управлении

Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.

Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство — диммер, например такой, как представлен на рисунке ниже.

Диммируемый модуль для монохромной светодиодной ленты

Включается такое устройство в разрыв между БП и лентой.

Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).

RGB контролер с пультом управления

Включение контролера производится так же, как и диммера (между БП и лентой).

Как выбрать трансформатор для светодиодной ленты?

В первую очередь необходимо определиться с основными характеристиками БП. Для нас значащими являются:

• входное напряжение.
• напряжение на выходе.
• сила тока номинальной нагрузки.

С первым параметром сложностей не возникнет, он должен отвечать стандартам домашней электросети. Напряжение на выходе необходимо подбирать соответственно питанию ленты, оно должно быть 12 или 24 вольта. Что касается мощности адаптера, то он рассчитывается по току номинальной нагрузки с учетом характеристик ленты и ее предполагаемой длины. Расскажем подробно, как он делается.

Расчет мощности блока питания для светодиодов

Чтобы посчитать, какой мощности нужен БП, для начала вспомним производную от закона Ома:  , в нашем случае Р – это расчетная мощность, I – номинальный ток нагрузки, U – напряжение питания.

Спрашивается причем тут длина ленты, объяснить проще на примере. Допустим, для реализации проекта нам требуется три метра монохромной ленты SMD 3528 на 12 вольт. В таблице ее характеристик указана мощность 4,8 Вт/м. Исходя из этого, расчетная мощность для 3 метров составит 14,4 Вт. Учитывая оптимизм производителей, добавим запас 30%, получим 18,42 Вт. Следовательно, нам понадобится блок питания с током нагрузки не менее 1,5 А (18,42/12).

Как видите, ничего сложного в расчетах нет, главное учитывать характеристики нагрузки. В качестве примера нижа представлена таблица, где показано, какие бывают светодиоды на 12 вольт.

Таблица: пример характеристик LED-лент на 12 вольт

Обратим внимание, стандартная длина ленты 5 метров, но допускается использовать куски меньшие по размеру (как производится разрез указано на нашем сайте) или подключить сразу два полноразмерных куска или более. О том, как это сделать пойдет речь ниже.

Подключение трансформатора к светодиодной ленте

Как правило, этот этап не вызывает сложностей, поскольку большинство производителей, таких как Feron или Arlight, к своим изделиям прилагают подробную инструкцию. Для тех, кто остановил свой выбор на нонейме, мы расскажем, как производится подключение светодиода к 24 или 12 вольтам.

Практикуется две схемы подключения прямая и параллельная, они представлены ниже на картинке.

Схемы подключения А) прямая; В) параллельная

Как правило, последовательная схема подключения нескольких лент не практикуется, за исключением случаев, когда общая длина ленты не превышает 5-ти метров.

Крепление проводов осуществляется к дин-рейке на БП, где указано назначение каждого контакта (пример показан на фото ниже).

Пример подключения ленты к БП

К ленте провода припаиваются или для подключения используются специальные переходники. Что касается расстояния от БП до ленты, то чем оно меньше, тем лучше. На практике адаптеры редко устанавливаются далеко от источников света, поэтому длина кабеля в расчет не принимается.

Самодельный трансформаторный блок питания на 12 вольт

В завершении приведем простую схему БП для питания светодиодного источника света мощностью до 120 Вт на основе интегрального стабилизатора КР142ЕН8Б.

Схема блока питания для светодиодной ленты на 12 вольт

Обозначения:

• Резисторы: в схеме не задействованы.
• Конденсаторы: С1 и С2 – 100 нФ; С3 – 1000 мкФ х 25 В; С4 и С5 -2200 мкФ х 25 В.
• Выпрямитель: VD1 – диодный мост КВРС 15005 или любой другой, рассчитанный на ток не менее 10 ампер;
• Диод VD2 – 1N4005 (в качестве альтернативы подойдет любой кремневый диод).
• Транзистор VT1 – TIP 3005, собственно подойдет любой биполярник, у которого ток коллектора от 10,0 А и более.
• Микросхема DA1 – интегральный стабилизатор КР142ЕН8Б, в качестве альтернативы можно использовать МС7812ВТ или подобные аналоги.
• ТР1 – допускается использование любого понижающего трансформатора со вторичной обмоткой рассчитанной на напряжение 12-18 В и ток нагрузки от 10,0 А.

Собранная схема не требует настройки, если сборка была произведена правильно. Этот БП может запитать как обычную ленту на 12 вольт 60 ватт, так и более мощные источники света.

Собирать с нуля импульсный инверторный БП бесперспективно. Проще приспособить для этой цели готовое устройство, например, взять со сгоревших в люстре ламповых энергосберегающих светильников электронный баланс и отремонтировать его, внеся небольшие изменения (увеличить напряжение и потребляемый ток). По сути, это готовые импульсные БП.

Сопутствующие вопросы

Довольно часто можно услышать вопрос, где используются ленты на 24 вольта, как правило, их используют для освещения. Они могут крепиться клейкой лентой к специальной подложке, рассеивающей тепло или закладываться в профиль для светодиодной ленты, крепящийся на потолок или стены. Подбор БП, расчет мощности и схема подключения светодиодов к 24 вольтам, производится по тому же принципу, что был описан выше.

Что делать, если сгорел один или несколько диодов? Ремонт в данном случае не требует больших усилий. Необходимо визуально найти сгоревший сегмент, определить его довольно просто по внешнему виду, далее он вырезается по меткам на ленте. Оставшиеся куски следует соединить проводом соответствующего сечения, соблюдая полярность. SMD элементы довольно маленькие, перепаивать их не имеет смысла, выгоревший сегмент лучше удалить. Потеря одного из них глобально не отразится на суммарной мощности источника света.

Сколько можно подключать лент к БП? Все зависит от мощности адаптера и характеристик источника света, который от него питается.

Что делать, если с электронного балласта слышен треск или другие не характерные звуки? Следует немедленно отключить питание и произвести технический осмотр устройства.

Список использованной литературы

• Лейтес Л. В. «Электромагнитные расчеты трансформаторов и реакторов» 1981
• Кислицын А.Л. «Трансформаторы» 2001
• Родштейн Л.П. «Электрические аппараты» 1989
• Тихомиров П.М. «Расчет трансформаторов» 1976

Неуязвимый ТРАНСФОРМАТОР ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ 12 ВОЛЬТ — здесь по лучшей цене! | LIGHT-RU.RU

Светодиодные ленты чаще всего питаются постоянным напряжением 12 вольт. Чтобы преобразовать переменное напряжение 220 вольт, стандартное для наших электросетей, в 12 вольт стабилизированного напряжения, необходимые для лент, используются трансформаторы для светодиодных лент (блоки питания, источники напряжения) разных типов.

Герметичные трансформаторы для светодиодных лент

Герметичные трансформаторы — наиболее популярная серия источников питания 12 вольт. Металлический корпус обеспечивает класс пыле-, влагозащиты до IP 67, что позволяет использовать данные источники напряжения как внутри помещений, так и на улице, желательно под навесом. Выдерживают попадание струй воды, но без погружения. Нежелательно размещение в местах, где может скапливаться вода. Постоянное нахождение в луже или снегу недопустимо и приводит к выходу из строя.

Для долгой и стабильной работы не следует нагружать трансформатор более чем на 80 процентов от его номинальной мощности, а также необходимо обеспечить воздушный зазор 10-15 см между трансформатором и окружающими конструкциями для его эффективного охлаждения. Перед подключением необходимо проверить соответствие напряжения подключаемой светодиодной ленты и трансформатора, а также правильно рассчитать его мощность. Потребляемая мощность 1 м светодиодной ленты всегда указана на упаковке и, умножив это значение на длину подключаемого участка в метрах, а затем умножив получившееся число на коэффициент 1,2-1,3 — получим необходимую мощность трансформатора.

Герметичные трансформаторы для светодиодной ленты 12 вольт — наиболее универсальное изделие как с точки зрения герметичности и надежности, так и с точки зрения отсутствия посторонних шумов при их работе. Отсутствие вентилятора позволяет использовать в жилых и офисных помещениях, где высокие уровни шума вовсе недопустимы. Кроме того, использование герметичных трансформаторов для подключения светодиодной ленты вместе с контроллерами позволят избежать явления ШИМ-модуляции, вызывающего слабый, но неприятный писк блока питания, если для подключения использовались трансформаторы в металлическом кожухе. Заливка внутреннего пространства герметичных трансформаторов специальными полимерными смолами гасит эти нежелательные шумы и позволяет устанавливать такие трансформаторы в любых помещениях.

Помещенные в герметичный металлический корпус трансформаторы для светодиодных лент 12 вольт производства Arlight (Арлайт) характеризуются высокими показателями стабильности выходного напряжения, обеспечением защиты от перегрузки, перегрева и короткого замыкания. Поставляются модели мощностью от 10 до 480 Вт. Кроме того, предлагаются блоки питания разных габаритов для каждого уровня мощности для облегчения задачи подбора и подключения. Также в прайсе можно найти модели с корректором коэффициента мощности, что делает их применение еще более универсальным.

Арлайт (Arlight) также поставляет герметичные трансформаторы 12 V в пластиковом корпусе. Они более экономичны в плане цены, имеют меньший вес и более компактные размеры, и не уступают металлическим аналогам в надежности.

Предлагаются блоки питания 12 V в пластиковом корпусе мощностью от 5 по 100 Вт. Обеспечивается герметичность до IP 65. Низкий уровень пульсации выходного напряжения и высокие показатели КПД. Поставляются в черном и белом корпусе.

Трансформаторы для светодиодных лент в сетчатом корпусе

Для использования внутри помещений предлагаются трансформаторы 12V в металлическом сетчатом корпусе. Они дешевле герметичных аналогов и не уступают по электротехническим показателям. Высокая стабильность выходного напряжения и КПД, защита от перегрузки и короткого замыкания

В нашем прайс-листе представлены модели мощностью 15 — 2000 Вт. Металлический сетчатый корпус обеспечивать естественное охлаждение блоков питания мощностью до 250 Вт. Модели от 250 Вт обязательно имеют вентилятор для эффективного принудительного охлаждения. Может возникать шум при работе вентилятора, что необходимо учитывать при установке в помещениях, требующих низких показателей уровня шума. Вовсе нежелательно устанавливать блоки питания с вентилятором в жилых помещениях, где какой-либо посторонний шум может приводить к нежелательным психосоматическим реакциям.

Как уже отмечалось выше, не стоит использовать трансформаторы в металлическом кожухе вместе с контроллерам и диммерами. Очень часто они издают писк из-за возникновении явления широтно-импульсной модуляции при совместном применении, что совершенно нежелательно для жилых помещений. При промышленном использовании этот эффект не имеет большого значения.

Предлагается широкий ассортимент трансформаторов в кожухе — разных габаритов; с корректором коэффициента мощности; с подстройкой выходного напряжения в пределах 10 % от номинального; с фильтром электромагнитных помех.

Адаптеры для светодиодных лент

Еще одна группа трансформаторов 12 вольт для светодиодных лент — это источники напряжения адаптерного типа, имеющие вилку для подключения в сеть 220 вольт и стандартный коннектор 5. 5×2.1×10 мм для подключения нагрузки. Мощность от 5 до 60 Вт, черный и белый корпус. Сетевая вилка может быть либо встроена в корпус адаптера, либо находится на съемном кабеле.

Трансформаторы производства Арлайт (Arlight) широко представлены в ассортименте нашего интернет-магазина LIGHT-ru.RU. Гарантия производителя от 2 до 7 лент, официальные цены, бесплатная доставка.

LIGHT-ru.RU — С НАМИ СВЕТЛЕЕ!

Блоки питания для светодиодов

Plug-and-Play — адаптеры 12 В и 24 В

• Выберите вариант…

  • 12 В постоянного тока Икс
  • 24 В постоянного тока Икс

• Выберите вариант. ..

  • 6 Вт Икс
  • 6 Вт Класс 2 Икс
  • 12 Вт Класс 2 Икс
  • 24 Вт Икс
  • 24 Вт Класс 2 Икс
  • 36 Вт Класс 2 Икс
  • 48 Вт Класс 2 Икс
  • 60 Вт Икс
  • 60 Вт Класс 2 Икс
  • 96 Вт Класс 2 Икс

• Выберите вариант. ..

  • Белый Икс
  • Черный Икс

Артикул: выберите варианты выше

Зачем использовать драйверы светодиодов, а не электронные трансформаторы?

Светодиодные светильники являются отличным дополнением к домашней или деловой обстановке, но ключ для достижения идеального баланса освещения в вашем помещении заключается в использовании надлежащего источника питания. Существует два основных типа источников питания для светодиодных ламп: светодиодные драйверы и электронные трансформаторы. Однако эти блоки питания не обязательно могут быть взаимозаменяемыми, и вы должны понимать, почему использование драйверов светодиодов может быть лучшим выбором, чем электронные трансформаторы.

Чем драйверы светодиодов отличаются от электронных трансформаторов?

Функция драйверов светодиодов. Обеспечивая постоянное напряжение на светодиодной полосе, и ток, подаваемый на светодиодную систему освещения, изменяется, чтобы можно было затемнить или отрегулировать индекс цветопередачи (CPI), что меняет воспринимаемый вид света. Электронные трансформаторы работают аналогично драйверам светодиодов, но они, как правило, обеспечивают большую выходную мощность. Другими словами, для длинных лент светодиодных ламп может потребоваться источник питания мощностью более 200 Вт, а поскольку выходная мощность драйверов светодиодов может быть ограничена до 100 или 200 Вт, может потребоваться электронный трансформатор.

Когда следует использовать драйверы светодиодов?

Драйверы для светодиодов часто считаются лучшими источниками питания для светодиодных ламп благодаря их повышенной безопасности и способности поддерживать целостность светодиодных ламп, сообщает журнал LEDs Magazine. Драйвер светодиода обеспечивает постоянство выходной мощности, а изменения частоты импульсов в драйвере позволяют регулировать яркость светодиода. Драйверы светодиодов следует использовать для небольших установок светодиодного освещения. Однако можно установить несколько драйверов светодиодов, чтобы использовать их в качестве источников питания для нескольких установок светодиодов.

Может ли электронный трансформатор работать с небольшими светодиодными осветительными приборами?

Электронный трансформатор обычно может работать со светодиодными осветительными приборами того же размера, что и светодиодные драйверы. Кроме того, некоторые производители могут производить электронные трансформаторы, которые трудно спрятать. Тем не менее MX LightForce предлагает полную линейку низковольтных трансформаторов освещения, которые нельзя использовать в жилых, коммерческих или промышленных установках светодиодного освещения. Кроме того, электронный трансформатор может использоваться, когда существует комбинация светодиодного и галогенного освещения.

Как насчет диммирования и срока службы светодиодов, использующих светодиодные драйверы или электронные трансформаторы?

В зависимости от технических характеристик вашей светодиодной ленты или системы освещения можно использовать светодиодный драйвер или электронный трансформатор. Но драйверы светодиодов являются предпочтительным выбором для обеспечения оптимальной диммируемости и продления срока службы светодиодов. Более того, новые электронные трансформаторы также позволяют диммировать TRIAC.

Выберите источник питания, соответствующий вашим потребностям в светодиодном освещении

Рынок светодиодов меняется, и дни выбора конкретного светодиодного драйвера или электронного трансформатора подходят к концу. Чтобы обеспечить удовлетворение ваших потребностей в светодиодном освещении, а также обеспечить безопасность и целостность, убедитесь, что в вашей установке светодиодного освещения используется соответствующий драйвер светодиодов или электронный трансформатор.
