Электрический трехфазный котел – популярное устройство для отопления помещений частного дома. Для их функционирования может использоваться как 3, так и 1 провод, находящийся под напряжением переменного тока. Эти агрегаты при установке не требуют монтажа дымоотводной системы и вытяжной вентиляции, простые в настройке.

Виды трехфазных котлов для отопления

Производители выпускают много модификаций аппаратов, предназначенных для обогрева бытовых помещений.

Эти устройства отличаются схемами подключения и классифицируются по:

  1. Конфигурации.
  2. Характеристикам используемых в работе тепловых режимов.
  3. Конструкционным решениям.
  4. Разновидностям нагрева.

Электрокотлы могут отличаться по типу теплоносителя. В некоторых аппаратах предусмотрено использование для этой цели антифриза.

Если нужна установка электрокотла для отопления частного дома увеличенной мощности, производительность которого более 12 кВт, то прокладывается отдельная трехфазная линия. Для этого нужно получить разрешение.

Конструкция и принцип работы

Типовые отопительные агрегаты, функционирующие от бытовой электросети, уже содержат все компоненты.

К таким функциональным узлам относятся:

  • сетевой насос;
  • теплообменник;
  • расширительный бак;
  • температурный регулятор;
  • система безопасности;
  • один или несколько термоэлементов.

Последние используются для подогрева теплоносителя. Насос обеспечивает циркуляцию воды в отопительном контуре.

Расширительный бачок – буферная емкость, которая принимает часть расширяющейся при повышении температуры жидкости из магистрали.

В систему безопасности входит предохранительный клапан для сброса давления в котле при достижении им критических значений. Надежная эксплуатация прибора обеспечивается электронным автоматическим блоком управления.

Основные типы нагревателей

Принцип функционирования домового котла основан на повышении температуры термоэлементов при воздействии электротока и последующей передаче тепла.

Выделяют 3 типа конструкций бытовых электроагрегатов:

  1. Модели с ТЭН.
  2. Индукционные.
  3. Электродные.

Котлы, в которых установлены элементы в виде трубки, называются ТЭНовыми. Такие установки наиболее безопасные в работе. Для очистки воды используются специальные анодные стержни.

Котлы этого типа могут быть двух- или одноконтурными. Нагрев ТЭН осуществляется за счет подачи напряжения на термоэлемент.

Эти модели отличаются бесшумностью в работе и обладают высоким КПД. Теплообменники, применяемые в конструкциях, могут иметь разную форму, изготавливаются из меди.

Особенностями трехфазных моделей являются:

  • высокая степень защищенности корпуса;
  • быстрый нагрев теплоносителя;
  • простота эксплуатации;
  • хорошая мощность при относительно небольшом расходе энергии.

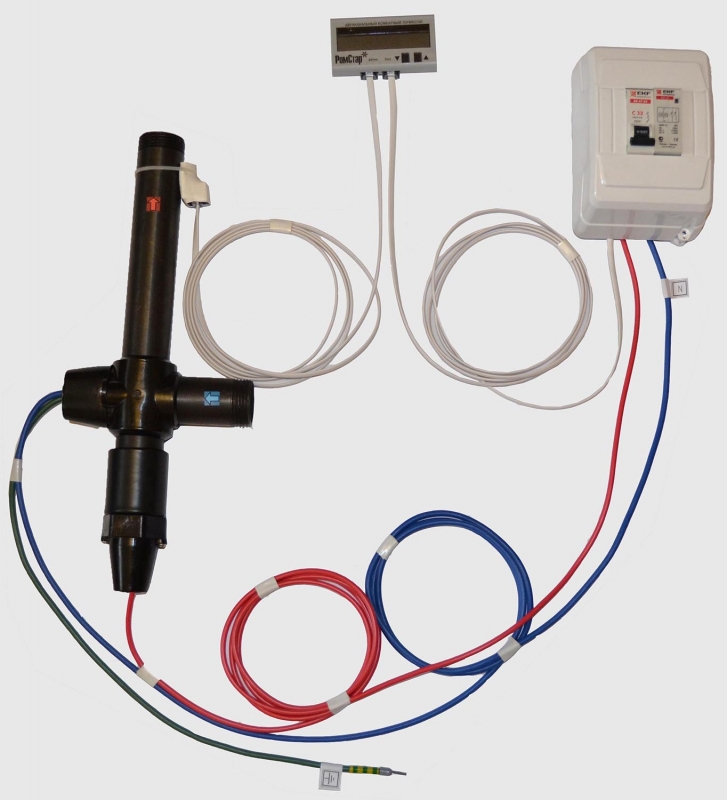

Электродный котел

Разница между модификациями и марками устройств заключается во внешнем исполнении и особенностях системы управления. Электродный котел отопления может работать как в одно-, так и в трехфазной сети. Агрегат имеет конструктивные отличия, заключающиеся в разном количестве термоэлементов.

На корпусе прибора установлены колодки для клеммного подключения провода нуля или заземления. Внутри располагаются электроды, в зависимости от количества фаз тока их может быть от 1 до 3. Эти элементы являются заменяемой частью котла, в трехфазном агрегате они расположены на диэлектрической колодке в виде равностороннего треугольника. Для предупреждения получения травмы корпус отопительного аппарата покрывается изоляционным полиамидным составом.

Дополнительные особенности электродного агрегата:

  • необходимость использования защиты от снижения давления;
  • широкий температурный диапазон работы;
  • наличие поверхностного изоляционного слоя;
  • применение в системе гидроблока.

Электродные аппараты подходят для монтажа на магистралях отопления небольших домов. Такие агрегаты отличаются мягким стартом и простотой в подключении.

Индукционный котел

Эта разновидность электроагрегата вырабатывает тепло и отапливает помещение за счет изменений магнитного поля. В конструкции прибора используется катушка индуктивности с сердечником, который нагревает теплоноситель.

Такие котлы встраиваются всегда в закрытый контур. В систему включается мембранный бак, функцией которого является прием избытка воды, возникающего в результате теплового расширения.

Индукционные агрегаты предназначаются для функционирования в схемах, предусматривающих принудительную циркуляцию жидкости. Для этого встраивается перекачивающий насос. Необходимость установки дополнительного оборудования обусловлена малыми размерами теплообменников, вода в которых за счет быстрого нагрева может закипать, что приводит к возникновению отложений в трубах.

Насосы для перекачки монтируются в каждом контуре. При использовании в доме теплого пола схема предполагает установку коллектора распределения и дополнительного насосного оборудования.

Система управления электрокотлом состоит из:

  • датчиков температуры;
  • терморегулятора;
  • группы безопасности, функция которой – предупреждение перегрева и повышения давления больше допустимого.

Элементами последней являются манометр, воздухоотводчики и предохранительные клапаны. Защита от скачков напряжения в сети осуществляется автоматически. Обработка некоторых компонентов электрической части котла компаундом повышает степень их безопасности.

Бытовое отопительное индукционное оборудование может использовать при подсоединении 1 или 3 провода, находящихся под напряжением переменного тока (при его частоте 50 Гц). Мощность однофазного агрегата является небольшой, поэтому он применяется для отопления маленьких помещений. Нагревается вода в приборе методом циклического запуска и выключения при помощи датчиков температуры, которые входят в систему управления.

Выпускаются такие разновидности индукционных котлов:

  • кожуховые;
  • с объемным теплообменником;
  • с трубчатым змеевиком;
  • с инверторами.

Электроотопительные устройства с преобразователями используют постоянный ток аккумуляторов, который трансформируется в высокочастотное переменное напряжение и только после этого поступает на катушку индуктивности. Такая система питания оборудования позволяет функционировать отопителю в период отсутствия напряжения в сети.

Индукционный котел отопления поставляется в комплекте с выносным блоком управления, который предназначен для автоматизации работы оборудования.

Особенности эксплуатации

После того как все соединения в магистралях выполнены и аппарат подключен к электросети, приступают к его запуску.

Для заполнения системы приоткрывается кран на обратке. При наборе давления 1,5-2 бар откручивается вентиль для стравливания воздуха. Дальше для запуска системы включают АЗС. Нажатием соответствующих кнопок на панели управления устанавливается требуемая температура теплоносителя.

В процессе работы агрегата запрещается:

  • прикасаться к элементам системы заземления;
  • наносить механические повреждения оборудованию.

Необходимо периодически вызывать мастера для проведения технического обслуживания и ремонта. Перед запуском аппарата нужно проверять исправность электросети.

Установка и схема подсоединения

Наличие автоматических выключателей, которые обеспечивают защиту сети, позволяет деактивировать агрегат при коротком замыкании и резких скачках напряжения. Для устранения перепадов в подаче электроэнергии рекомендуется в цепь подключения прибора встраивать блок бесперебойного питания.

При установке трехфазного оборудования для обогрева помещений обязательным является правильный монтаж заземления. Все работы проводятся в соответствии с инструкцией, разработанной изготовителем котла.

Наиболее ответственной частью подключения является присоединение проводов. Порядок проведения этой процедуры указывается в инструкции по эксплуатации.

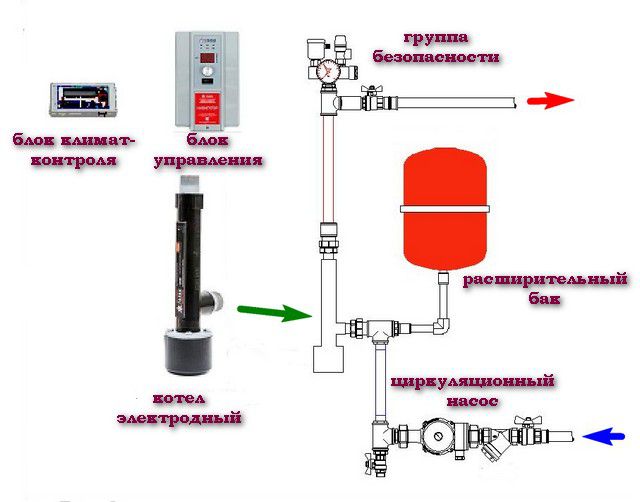

Правильная обвязка – гарантия нормального функционирования котла. Вода должна подаваться в аппарат через обратку. Это делается для того, чтобы была возможность добавлять жидкость в процессе работы оборудования без провоцирования развития кавитации.

В линии подачи монтируется кран, в магистрали нагнетания устанавливается фильтр. Вентили также врезаются в трубы системы обогрева жилого помещения.

Монтаж котла должен осуществляться в нижней точке отопительной магистрали. Двухконтурный агрегат необходимо подключать таким образом, чтобы вода в малом контуре прогревалась до нужной температуры и подавалась в большой.

Критерии выбора

Основные параметры котла, на которые необходимо обращать внимание при покупке, – тепловая мощность агрегата и принцип работы нагревательного элемента. Кроме того, следует учитывать параметры бытовой электросети.

Преимуществом аппарата станет наличие различных периферийных компонентов: погодозависимых датчиков, комнатных термостатов и модулей GSM, позволяющих регулировать температуру на расстоянии при помощи мобильных устройств.

Рейтинг популярных моделей

Наибольшим спросом у населения пользуются (в зависимости от мощности) следующие марки трехфазных котлов:

  1. До 6 кВт: Zota Balance 6, “Эван Эпо 6”, “Эван Warmos-5”.
  2. До 9 кВт: Zota 9 Lux 9, “Эван Эпо 9,45/220 В”, “Эван Next 9”.
  3. До 12 кВт: Vaillant eloBlock VE 12, “Эван Expert 12”.

Все указанные модели имеют высокое качество сборки и надежны в эксплуатации.

Комплект Котел Анод трехфазный + Автоматика премиум класса 3

Высокий уровень удобства управления рабочими параметрами системы отопления обеспечивает новая разработка НПО «АНОД» – трехфазный комплект с электродной котлом и уникальной автоматикой. Учитывая показатели потребления электрической энергии и эффективность рабочего процесса можно утверждать о появлении на потребительском рынке Украины устройства, не имеет альтернативы.

Область применения.
Оригинальная разработка ведущих специалистов нашей компании не имеет ограничений по вариантам установки в зданиях жилого и общественного назначения, складских и промышленных объектах, офисах, развлекательно-торговых заведениях. Трехфазный комплект Anod предлагается в большом диапазоне моделей по уровню мощности, что позволяет потребителю подобрать устройство с наиболее нужными характеристиками для любого помещения. Питание происходит от сети с имеющейся напряжением в 380 В.

Конечный продукт – это привлекательное сочетание безупречного качества и уникальных возможностей инновационных технологий.

Преимущества использования электродного котла
Профессиональная подготовка специалистов и большой опыт стали залогом отличного конечного результата. Электрические котлы нового поколения можно из большого ассортимента моделей по характеристикам мощности. Все агрегаты укомплектованы такими элементами, как системы отвода воздуха в автоматическом режиме, регулирование многоступенчатого типа, легкое корректировки показателями температуры.

Важные плюсы – компактность конструкции и приятный дизайн, который гармонично дополняет интерьер любой стилистики.

В перечне преимуществ пользования стоит отметить следующие моменты:

низкий уровень инертности способствует быстрому обогрева всей системы;
для небольших помещений особенно актуальным станет компактность габаритов;
приятная цена электродного комплекта Анод – следствие наличия собственной производственной базы;
потребитель может воспользоваться гарантией стабильного процесса управлением и поддержки показателей температуры на заданном отметке;
отпадает необходимость в обустройстве дымохода;
монтаж не вызывает затруднений, а техническое обслуживание достаточно легкое;
не имеет особых требований к месту установки;
устройство хорошо выдерживает перепады напряжения в сети.
Во время работы почти отсутствует шум, свойственно всем котлам такой конструкции.

Еще несколько новых дополнительных возможностей выгодно отличают трехфазный комплект ANOD от модификаций устаревшего образца:

Упрощенная процедура управления и наблюдения за установленными рабочими параметрами.
Минимальный уровень инертности, присущий приборам ионного типа.
Уникальные параметры КПД, достигающих отметки в 98%.
Исключена вероятность «сухого хода».
Не нужно получать разрешение на установку.
В состав предлагаемого комплекта входят электрический котел, цифровой терморегулятор и инструкция по эксплуатации.

Безопасность пользования
Для отечественных потребителей очень важным моментом является способность оборудования выдерживать потенциальные угрозы скачков напряжения, которые негативно влияют на все виды устройств. Использованный в электродных котлах Анод принцип ионизации позволяет продолжать работу, не испытывая такого опасного колебания напряжения.

Компактность конструкции обусловливает простое выполнение монтажа и удобное обслуживание.

Стопроцентная безопасность гарантирована и для случаев с истечением теплоносителя. Мгновенно срабатывает система автоматического отключения. Благодаря этому не нужно очень часто мониторить наличие жидкости в отопительной системе.

Если делать сравнение с ТЭНами, то надо отметить такое свойство, как отсутствие скопления слоев накипи. . Это, в свою очередь, способствует удлинению сроков безаварийного пользования.

Советы по выполнению монтажа
Работа комплекта будет максимально эффективной при выполнении нескольких простых рекомендаций:

соответствие характеристик теплоносителя указанным в инструкции показателям;
тщательную очистку и мытье всех элементов системы необходимо для сохранения на стабильном уровне номинального напряжения;
обустройство заземления перед началом работы оборудования;
правильный расчет необходимого объема жидкости для эффективного рабочего процесса;
обязательное требование – вертикальная фиксация при проведении монтажных мероприятий. Не имеет исключений при любом варианте крепления труб;
лучший вариант выбора материала – биметаллические сплавы и алюминий;
при подключении нескольких устройств применяется последовательное установки.
Подключение к счетчику учета тока необходимо для безопасной работы. Рекомендовано для уменьшения угрозы повреждения оборудования использовать автоматические предохранители. Таким образом обеспечиваю мгновенное отключение в ситуации с возникновением короткого замыкания.

Выгодное предложение от НПП «АНОД»
Лучшие специалисты и квалифицированный технический персонал работали над разработкой и производством нового образца оборудования для обустройства систем отопления. Решение купить комплект котел Анод трехфазный + автоматика Премиум 3 – это оптимальный выбор продукта, который является результатом кропотливого труда опытных специалистов, постоянного мониторинга потребительского рынка, изучение новых тенденций, присущих деятельности ведущих производителей, учета актуальных запросов рядовых потребителей.

Обращайтесь по номерам контактных телефонов, на адрес электронной почты, воспользуйтесь опцией обратной связи на сайте компании, чтобы приобрести все необходимое для обустройства уютной атмосферы в своем доме!

Модель

HVJ Высоковольтный струйный электродный котел

Ваше имя
Электронная почта
Ваш телефон
URL вашего сайта
Ваше сообщение

Высоковольтный струйный электродный котел

Высоковольтный струйный электродный котел модели HVJ является поистине одной из самых замечательных инноваций. Он особенно хорошо подходит в качестве вспомогательного котла для электростанций и центральных паровых установок, а также в качестве вспомогательного котла для расширения или добавления промышленных процессов. Он обеспечивает практически мгновенную подачу пара, когда это необходимо, с самым быстрым откликом в отрасли.

Без продуктов сгорания, высоковольтный струйный электродный котел модели HVJ является безопасным и экологически чистым вариантом. В некоторых районах, где качество воздуха не соответствует стандартам EPA, это может быть единственным жизнеспособным вариантом.

Особенности и преимущества

  • Превосходное качество пара (чистота 99,8 %)
  • Высокая производительность
  • Лучшая в отрасли фактическая эффективность эксплуатации (99,7 % против 65 % для котлов, работающих на ископаемом топливе)
  • Более низкая общая стоимость владения, чем почти у любого котла, работающего на ископаемом топливе, благодаря более низким капитальным затратам на установку, страховым ставкам, затратам на персонал, затратам на техническое обслуживание, снижению затрат на электроэнергию и более низким затратам на очистку воды
  • Может значительно снизить затраты на электроэнергию, используя питание в непиковые периоды
  • Циркуляционный насос с частотно-регулируемым приводом непрерывно регулирует подачу пара в соответствии с потребностью в технологическом паре, обеспечивая динамический диапазон 100:1 для почти бесконечной модуляции
  • Рабочая температура сосуда никогда не превышает температуру пара, который он производит
  • Может перейти от режима ожидания к полной мощности за минуты или даже секунды,
  • Если не вырабатывается пар, нет дымохода, позволяющего отводить тепло
  • Небольшой объем воды (20% от количества в сопоставимом котле, работающем на ископаемом топливе) снижает количество энергии, затрачиваемой на поддержание котла в режиме ожидания
  • В условиях маловодья у циркуляционного насоса нет воды для производства пара, что делает его «отказоустойчивым» при маловодье
  • Не требует вентиляционной трубы, жалюзи или жалюзи для воздуха горения
  • Для установки не требуется разрешения Агентства по охране окружающей среды Раздела V, поскольку местные выбросы отсутствуют
  • Снижение затрат на персонал, поскольку в большинстве юрисдикций не требуется специальный оператор котла, работающий круглосуточно и без выходных, для обслуживания котла
  • Модели
  • Характеристики
  • Опции
  • Размеры
  • Применение

Модель HVJ Электродные котлы Модели

Скоро.

Характеристики электродного котла модели HVJ

Опции электродного котла модели HVJ

Высоковольтный струйный электродный котел модели HVJ сконфигурирован для работы от одного из трех различных трехфазных источников питания: 4160 В, 6900 В и 13,2 кВ. , а его стандартное рабочее давление находится в диапазоне от 100 до 400 фунтов на квадратный дюйм; для моделей с более высоким давлением проконсультируйтесь с заводом-изготовителем.

Размеры электродного котла модели HVJ

Области применения электродного котла модели HVJ

  • Технологический пар
  • Пар для производства электроэнергии
  • Водяной нагрев
  • Стерилизация
  • Увлажнение

    Свяжитесь с торговым представителем по модели HVJ Systems

    Найдите представителя рядом с вами

    Judd Vail
    Телефон: 610-674-3888
    Эл. 6611
    Электронная почта: [email protected]

    Джадд Вейл
    Телефон: 610-674-3888
    Электронная почта: jvail@csande. net

    Джефф Майерс – инженер по продажам Lindrew, PE
    Телефон: 225-291-9898
    Эл.

    Паровой котел с погружным электродом HV

    Серия CEJWS

    Высоковольтный паровой котел с погружными электродами

    Электродные котлы используют проводящие и резистивные свойства воды для проведения электрического тока и производства пара. Переменный ток течет от электрода к одной фазе на землю, используя воду в качестве проводника.

    ​

    Эти электродные котлы имеют неограниченные возможности применения везде, где существует потребность в технологическом обогреве или обогреве помещений.

    ​

    Неполный список возможных применений включает:

    • Больницы, школы, гостиницы

    • Кейтеринг и пищевая промышленность

    • Швейные и текстильные предприятия

    • Промышленные предприятия

    • Пластмассовые и химические заводы

    • Средства для стирки

    • Силовые установки

    Электродные котлы используют проводящие и резистивные свойства воды для проведения электрического тока и производства пара.

    Переменный ток течет от электрода к одной фазе на землю, используя воду в качестве проводника.

    ​

    Электрические требования

    Котлы CEJWS предназначены для использования на 3-х фазном, 4-х проводном распределении (или 3-х фазном 3-х проводном со специальным заземлением) к автоматическому выключателю. Корпус и корпус котла должны быть заземлены на строительную сталь и мат.

    CEJWS Водогрейные котлы с погружными электродами Характеристики

    ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

    Практически 99,5% электроэнергии преобразуется в тепло. Быстрый отклик (полная нагрузка в течение 30-40 минут после холодного запуска или в течение одной минуты после горячего запуска).



    ЭКОНОМИЧНАЯ УСТАНОВКА

    Работа при распределительном напряжении, устранение необходимости в топливопроводах, оборудовании для хранения и обработки, экономайзерах и оборудовании для контроля выбросов, экономия капитальных затрат.

    СНИЖЕНИЕ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ

    Простота в эксплуатации и обслуживании. Автоматическое управление снижает требования к обслуживающему персоналу.

    ​

    РЕШАЕТ ЭНЕРГЕТИЧЕСКИЕ ПРОБЛЕМЫ

    Для районов, затронутых распределением или перебоями с подачей природного газа и дорогостоящей нефти, электродные котлы обеспечивают надежный источник пара. Предлагает чистую и простую в использовании альтернативу ископаемому топливу.



    БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ

    Нет пламени, дыма, топливопроводов и резервуаров для хранения. Нет опасности маловодья, так как течение не может течь без воды. Термический удар исключен. Электробезопасность благодаря заземленному сосуду высокого давления.

    МИНИМАЛЬНОЕ ОБСЛУЖИВАНИЕ

    Долговечные электроды охлаждаются водяными струями, создаваемыми встроенным циркуляционным насосом. имея минимальное количество компонентов и электрических элементов управления, обеспечивают максимальную надежность. Без топлива очистка и техническое обслуживание сокращаются.

    ​

    БЕЗ ЗАГРЯЗНЕНИЙ

    Котлы CEJWS без сжигания работают бесшумно, чисто и без выбросов.
