Трехфазный счетчик электроэнергии как выбрать: Счетчики электроэнергии: какой лучше поставить, как выбрать и купить

выбор оптимальной схемы для 3 фаз

Зачастую проводка в бытовых помещениях выполнена по однофазной схеме электроснабжения и домашние приборы используют напряжение в 220 в. Для повседневного применения этого вполне достаточно. Но иногда приходится применять приборы большой мощности: станки, сварочники и т. д. Они требуют питания 0,4 киловольта. Для контроля расхода ресурсов нужен счётчик электроэнергии трёхфазный.

  • Виды электрических счётчиков
  • Критерии подбора трехфазного счётчика
  • Преимущества трехфазного электропитания
  • Принцип работы трёхфазных счётчиков
    • Разновидности схем подключения
    • Счётчик трёхфазный прямого подключения
    • Полукосвенное подсоединение приборов учёта
    • Косвенный способ подключения счётчиков
  • Особенности современных трёхфазных счётчиков

Виды электрических счётчиков

Фиксация затрат электричества ведётся при помощи специального прибора учёта — счётчика. Он работает с электрическим током переменного напряжения.

Основная разница между ними это измерение тока с одной или тремя фазами. Однофазные стоят обычно в домашних жилищах и офисах, гаражных строениях и дачах. Применяют их для напряжения 220 вольт с частотой 50 герц и наибольшей нагрузкой до 10 киловатт.

Для более мощного оборудования нужно трёхфазное напряжение в 380 вольт. Оно в основном применяется на производственных предприятиях. Там и монтируются 3-фазные счётчики. Их особенностью является возможность подключиться и к однофазной схеме электроснабжения. Это свойство нередко используют хозяева больших домовладений с мощным и многочисленным электрооборудованием.

Современные счётчики комплектуются индукционной или электронной схемой подсчёта данных. ​Первые применяют свойства индуктивности и имеют крутящийся диск. У электронных есть в наличии световое табло.

На сегодняшний день электросчётчики могут фиксировать показания в одной или нескольких тарифных зонах. Наибольшим спросом пользуются трехфазные счётчики с двухтарифной системой контроля.

Необходимость установки того или иного учётного модуля подбирается соответственно индивидуальным параметрам каждого объекта надзора.

Критерии подбора трехфазного счётчика

До приобретения подобного устройства надо учитывать некоторые факторы для оптимального выбора.

Если имеется уже установленный счётчик, то по его паспорту, расположенному на корпусе, нужно определить параметры применённого в доме напряжения.

Когда планируется установка прибора в холодных условиях, в его характеристиках должны присутствовать допустимые температурные отклонения. Как правило, массовые приборы не подходят для использования при отрицательных показаниях термометра.

Приобретая учётное устройство, необходимо удостоверится в присутствии пломбировочных отметок: одной для электронного прибора и как минимум двух на индуктивном. Первая свидетельствует о госповерке счётчика, вторая будет отметкой производителя. Изготавливаются они из чёрной или красной мастики для пломб внутренней установки или свинцовыми либо пластиковыми — для наружной. Пломбами фиксируются винтовые соединения для предотвращения несанкционированного доступа в целях изменения конструкции.

Важным параметром является срок поверки устройства. У моделей прошлого поколения он составлял не более восьми лет, современные требуют контроля раз в шестнадцать лет. Меньший срок поверки говорит о низком качестве прибора и от покупки лучше воздержаться.

При установке нового счётчика нужно уведомить учётный орган для своевременной опломбировки прибора фиксации показаний.

Преимущества трехфазного электропитания

Существует много оборудования, работающего в сети 380 В. Эксплуатация трехфазных счётчиков имеет некоторые особенности. Излишняя перегруженность однофазных магистралей приводит к просадкам напряжения и выходу из строя домашней техники. Распределение нагрузки по фазам поможет избежать этого.

Применяется кабель меньшего сечения, чем при напряжении в 220 вольт. Это соответствует положению закона Ома о большей проводимой силе тока при одинаковой нагрузке.

Принцип работы трёхфазных счётчиков

Подобные приборы состоят из таких основных деталей:

  • Токовых катушек с сердечником, подключённых параллельно сети.
  • Обмоток напряжения чуть большего диаметра.
  • Механического червячного устройства, транслирующего изменения на табло или цифровой указатель.
  • Диска из алюминия, вращающегося за счёт электромагнитных полей, образующихся при работе обмоток.
  • Магнита, контролирующего показания прибора.

Все составляющие счётчик комплектующие помещены в пластмассовый герметичный корпус для защиты от внешних воздействий. Выводы катушек выходят на клеммник прибора и запираются крышкой с пломбой.

Разновидности схем подключения

Главным образом трёхфазное устройство учёта выбирается в зависимости от варианта его подсоединения. Таких способов три:

  • Непосредственное подключение счётчика.
  • Модули учёта косвенного введения в схему.
  • Устройства с полукосвенным подсоединением.

Счётчик трёхфазный прямого подключения

Подобные аппараты проектируются под монтаж в электросетях силой тока не более 100 ампер. Подобное условие лимитирует суммарную мощность электрооборудования, работающего с такими приборами учёта до 60 киловатт. Контактные группы этих счётчиков не приспособлены для подсоединения кабелей с большим сечением жил. Схема их включения в работу несложная и изображена на крышке, закрывающей группу соединений в клеммнике.

Манипуляции по подключению выполняются в следующем порядке:

  1. С проводов тщательно снимают изоляцию примерно на пять миллиметров, удаляют окисленный слой растворителем и подключают к трёхполюсному автомату, расположенному согласно схеме до самого счётчика. Это необходимо для защиты прибора от замыканий на питающей линии.
  2. Следующая операция по подключению аппарата производится в клеммном отсеке прибора. На контакты с нечётной нумерацией подсоединяются три фазных провода от питающего автоматического выключателя. Нулевые контакты ввода и вывода соединяются с седьмой и восьмой клеммой соответственно.
  3. После учётного модуля устанавливается автомат, аналогичный вводному, подключение которого осуществляется соответственно к чётным клеммным контактам. К нему уже можно подключать соответствующие электроприборы.

Для подключения электролиний для приборов, использующих напряжение 220 вольт, устанавливаются автоматы на каждую фазу, а сами потребители разбиваются на группы пофазно.

Полукосвенное подсоединение приборов учёта

Трёхфазные счётчики такого способа включения требуют наличия в цепи трансформатора учёта. Подобное оборудование можно применять в высокомощной электросхеме. При фиксации потреблённой электроэнергии необходимо знать индекс трансформации используемого преобразователя.

Основными схемами для подсоединения полукосвенного прибора являются:

  • Способ подсоединения звездой.
  • Включение счётчика десятью проводами.
  • Применение испытательных клеммников.
  • Путём соединения токовых цепей с цепями напряжения.

Главным минусом таких приборов является сложность периодических испытаний в контролирующих организациях.

Косвенный способ подключения счётчиков

При значительных размерах потребления энергоресурсов через приборы учёта проходят повышенные токи. В таких случаях монтируется разделительный трансформатор тока. Для подключения такого преобразователя разрывается токовая обмотка.

У него есть два контура — первичный и вторичный. Первичка изготавливается из толстого проводника и проходит через середину трансформатора подобно сердечнику. К её концам присоединяются разорванные токовые проводники. Питание на преобразователь подаётся с помощью вторичной обмотки, навитой из большого количества витков проводом маленького сечения, непосредственно со счётчика.

Такой трансформатор подключается на каждую фазу. Вся конструкция помещается в специальный шкаф.

Этот вариант требует от мастера неплохого знания электротехники и при сомнении в своих способностях необходимо обратиться в специализированную организацию.

Подсоединение схемы проходит в несколько этапов:

  • Первым делом подключаются трансформаторы на каждую фазу, закрепляются на заднюю стенку шкафа. Концы первичной обмотки подсоединяются к вводному автомату.
  • Вторые контакты первички с помощью отдельных проводников сечением не менее полтора квадрата соединяются с клеммами 2, 5, 8 счётчика.
  • Вторичные катушки подсоединяются таким же проводом к выводам прибора учёта в такой последовательности: 1 и 3, 4 и 6, 7 и 9. Соблюдение схемы строго обязательно. Иначе учётный модуль будет работать некорректно.
  • Клеммники 10 и 11 остались под соединения нулевых проводов.

Трёхфазные приборы с косвенным включением применяются в основном для учёта электроэнергии в высоковольтных сетях.

Особенности современных трёхфазных счётчиков

Долговечность, надёжность и точность — основные требования, предъявляемые к приборам учёта. Но современные производители не останавливаются на них и предлагают широкий арсенал дополнительных возможностей:

  • Фиксация активной и реактивной электроэнергии.
  • Система самоконтроля.
  • Способность учёта по нескольким тарифам.
  • Нотирование (оформление журнала происшествий).
  • Дистанционное снятие показаний.

Правильный выбор и установка являются принципами при эксплуатации современных приборов учёта. Знание особенностей подключения каждого типа таких устройств гарантирует долговременную работу, своевременное и точное занесение показаний о потреблённой электроэнергии, и во многих случаях существенную экономию финансового плана.

Счетчики электроэнергии: как выбрать

Для выбора счётчика электроэнергии в квартиру или частный дом нужно разобраться в базовых технических характеристиках и возможностях электроприбора.

26.10.2022


Как правило, рассматривают классификацию по конструкции и величине напряжения — количество фаз.

Конструкция

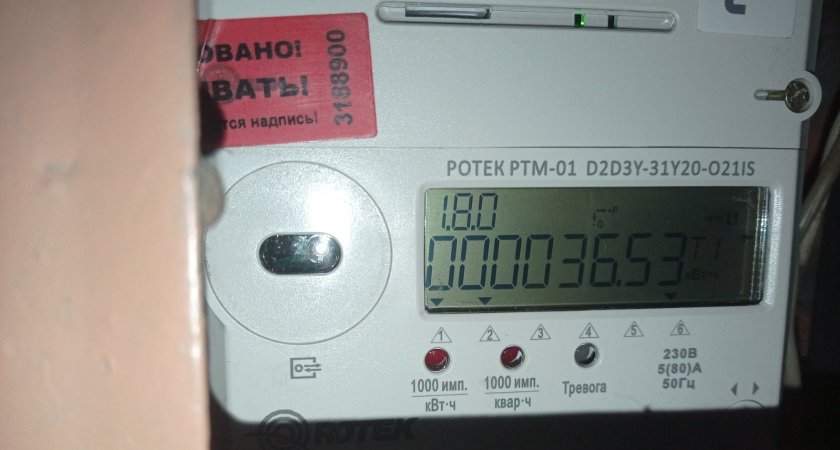

Конструктивные различия счетчиков подразумевают электронные и индукционные модели. В электронных приборах отсутствуют движущиеся элементы, результат измерения выводится на табло, считается расход напрямую и совместим с системами «умный дом». Индукционные модели — это привычные дисковые аппараты, работающие на основе магнитных катушек. Их магнитное поле обеспечивает движение диска, с помощью которого двигаются расчетные цифры — таким образом ведется учет расхода электроэнергии.

Количество фаз

Также счётчики бывают одно- и трехфазными. Номинал напряжения для счётчика с одной фразой составляет 220 В, три фазы представлены показателем 380 В. Владельцам квартир рекомендуется устанавливать однофазные приборы, 380-вольтное напряжение актуально для больших частных домовладений.

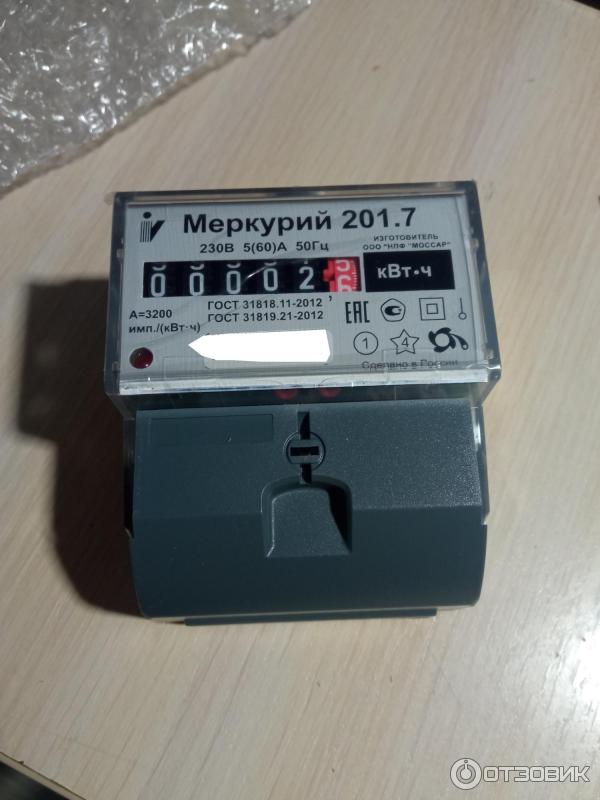

Однофазные электросчетчики популярны у владельцев стандартных квартир, поскольку электрические сети бытового назначения рассчитаны на напряжение 220 вольт. Этот же показатель актуален и для домашней бытовой техники. Важный момент — трехфазный счетчик можно поставить в жилом помещении многоквартирного дома, но представители энергосбытовой организации его не зарегистрируют.

Трехфазные приборы актуальны для установки в частных домах. Здесь жильцы подключают автономные системы обогрева, различные котлы и другие устройства, для которых необходимо напряжение 380 вольт. Стоит заметить, что однофазный счетчик в частном доме тоже необходим — он ведёт учёт расхода электроэнергии при подключении более мелких бытовых приборов.

Другие характеристики

При выборе электросчетчики в частное домовладение или квартиру важно учитывать другие особенности:

  • классификацию по тарифу;
  • по измерению точности.

Счетчики электроэнергии бывают однотарифными и многотарифными. До появления электронных конструкций для учета расходуемой электроэнергии применяли только индукционные и однотарифные модели.

Сейчас можно выбрать прибор с разными способами подсчета расхода электричества — например, 2, 3 и более тарифов.

Различие между такими устройствами заключается в следующем:

  • однотарифные считает расход напрямую по единому заданному алгоритму;
  • многотарифный представлен вариативностью — можно проводить подсчеты ночного расхода или дневного.

Стоит учитывать разницу в цене — многотарифные модели гораздо дороже однотарифные аналогов. При выборе можно подсчитать и провести сравнение — какой будет экономия при использовании многотарифный модели.

Точность измерительных приборов влияет на окончательную стоимость электроэнергии. Данная характеристика учитывает определенный класс точности и погрешность измерения. Современные требования предусматривают наличие показателя класса точности не менее 2,0% для всех электросчетчиков вне зависимости от класса и вида модели. Соответственно, приходится менять приборы, класс точности которых составляет 2,5% и считается устаревшим.



Данное требование связано с пропускной способностью — то есть, чем ниже показатель, тем больше слабой нагрузки пропустит счётчик, то есть не будет считать как расход. Это выгодно, поскольку большая часть домашней техники находится в спящем режиме — не работает, но подключена к электросети. Кроме того, перепады напряжения не навредят технике при наличии счетчика с меньшим классом точности и более высокой допустимой погрешностью.

3 вещи, которые следует учитывать при выборе измерителя мощности

Интеллектуальные измерители мощности могут использоваться для отображения потребления электроэнергии в режиме реального времени, помощи в управлении нагрузкой и мониторинге трансформатора, а также мониторинге мощности.

Интеллектуальные счетчики электроэнергии могут сэкономить ваше время и деньги, поскольку можно вносить изменения для автоматического снижения энергопотребления, когда оно не требуется. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и ПК с программным обеспечением SCADA могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, на что следует обратить внимание при выборе счетчика электроэнергии?

Однофазный или трехфазный
При выборе счетчика энергии первое, что вам нужно учитывать, это количество фаз, необходимых для системы. В настоящее время большинство поставщиков поставляют однофазные и трехфазные счетчики электроэнергии. Если текущая система, из которой вы регистрируете данные, является однофазной, вам нужен однофазный измеритель мощности. Если это трехфазная электрическая система, то для работы с ней можно использовать только трехфазный электросчетчик. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и универсальны для различных приложений мониторинга энергии. Они имеют 2 контура и 4 контура соответственно и поддерживают широкий диапазон типов ввода, таких как Vrms, Irms, кВт, кВтч, кВА, кВАч, квар, кварч и коэффициент мощности. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего/высокого напряжения, что позволяет пользователям получать надежные и точные показания энергопотребления от оборудования в режиме реального времени.

Количество ампер
После определения фазы на измерителе мощности вам необходимо решить, сколько ампер вам нужно для системы. Обычно наиболее распространенными вариантами интеллектуальных измерителей мощности для ампер являются 60 ампер, 100 ампер и 200 ампер. Поддерживаемое количество ампер может варьироваться в зависимости от систем питания. Это не сработает, если вы выберете измеритель мощности на 60 А для системы измерения мощности, которой на самом деле требуется 100 А. Например, трехфазный интеллектуальный измеритель мощности серии PM-3133 поставляется с тремя различными типами усилителей: PM-3133-100 поддерживает 60 А; PM-3133-160 поддерживает 100 А, а PM-3133-240 работает на 200 А. Благодаря высокой точности (1%, PF=1) они могут генерировать очень надежные данные о фактической потребляемой мощности. Эти компактные и экономичные измерители мощности оснащены революционными трансформаторами тока с зажимами для легкой установки. Он работает в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Протоколы связи
Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности. Modbus является одним из наиболее распространенных протоколов в промышленных приложениях. Разработанный MODICON в 1979 году, Modbus стал стандартизированным, открытым и простым в использовании протоколом для подключения промышленных устройств. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, легче интегрировать в существующие системы Modbus. Например, PM-3112 поддерживает Modbus RTU, а PM-3112-MTCP обменивается данными по Modbus TCP. Помимо Modbus, для приложений контроля мощности также доступны другие протоколы связи. Шина CAN или сеть контроллеров — это протокол, который позволяет подключать устройства в приложениях без хост-компьютера. Сегодня шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN. Другим протоколом является CANopen, протокол связи, используемый во встроенных системах автоматизации. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. В заключение, выбор интеллектуального измерителя мощности с правильным протоколом связи очень важен для запуска и работы системы.

Что еще?
Теперь, когда мы рассмотрели фазы, токи и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из самых больших преимуществ интеллектуальных счетчиков электроэнергии является то, что они могут быть связаны с программным обеспечением SCADA и HMI и автоматизировать всю систему. С помощью программного обеспечения SCADA он может отображать состояние вашего оборудования, отправлять электронные или текстовые сообщения о тревогах, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433, также можно использовать для проектов домашней автоматизации, где вы можете просматривать данные о энергопотреблении в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели.

>> Для получения дополнительной информации нажмите здесь

Как выбрать счетчик электроэнергии и какие существуют методы? — Новости отрасли — Новости

Выбор модели счетчика электроэнергии

1. Код категории: D — счетчик ватт-часов

2. Групповой код указывает на фазовый ряд: D — однофазный; S — трехфазный трехпроводной; Т — трехфазный четырехпроводный. Указывает классификацию по назначению: Д — многофункциональное; S-электронный; Х — реактивная мощность; Y-предоплата; F — кратная ставка.

3. Серийный номер конструкции представлен арабскими цифрами, и серийный номер конструкции каждого производителя отличается. Например, серийный номер счетчика ватт-часов, разработанного и произведенного Zhejiang Huaxia Instrument Co. , Ltd., равен 633, а серийный номер Chint Instrument Co., Ltd. — 666.

Подводя итог вышеизложенному точек:

DDSY- означает однофазный электронный счетчик электроэнергии с предоплатой,

DTSY- означает трехфазный четырехэлектронный счетчик электроэнергии с предоплатой,

DTSF — означает трехфазный четырехпроводной электронный многотарифный счетчик электроэнергии,

DSSF — означает трехфазный трехпроводной электронный многотарифный счетчик электроэнергии,

DSSD — означает три -счетчик электроэнергии трехфазный многофункциональный,

ДТСД- означает счетчик электроэнергии трехфазный четырехпроводной многофункциональный,

DTS- означает счетчик электроэнергии трехфазный четырехпроводной электронный активный счетчик,

DSS — трехфазный трехпроводной электронный активный счетчик электроэнергии,

DS — трехфазный трехпроводной механический активный счетчик электроэнергии,

DT — трехфазный четырехпроводной механический активный счетчик электроэнергии,

DX — Механический реактивный счетчик электроэнергии счетчик моточасов,

DTSX-означает трехфазный четырехпроводной электронный реактивный счетчик электроэнергии,

DSSX-означает трехфазный трехпроводной электронный реактивный счетчик электроэнергии,

DTS(X)— — показывающий трехфазный четырехпроводный электронный комбинированный счетчик активной и реактивной мощности,

DSS(X) — трехфазный трехпроводной электронный счетчик активной и реактивной мощности,

DSM — трехфазный трехпроводной механический импульсный счетчик электроэнергии,

DTM — представляет трехфазный четырехпроводной механический импульсный счетчик электроэнергии,

DXM-представляет собой трехфазный механический реактивный импульсный счетчик электроэнергии,

DTF-означает трехфазный четырехпроводной механический многотарифный счетчик электроэнергии. счетчик моточасов,

ДСФ- означает трехфазный трехпроводной механический многотарифный счетчик электроэнергии,

DXF – трехфазный механический реактивный многотарифный счетчик электроэнергии,

DDS – однофазный электронный счетчик электроэнергии,

DD – однофазный механический счетчик электроэнергии. счетчик.

DT862 представляет собой трехфазный четырехпроводный активный счетчик электроэнергии, числовая строка позади должна быть -4-3*15(60), где 4 представляет собой кратное максимальному току и номинальному току; 3*15(60) представляет три группы. Номинальный ток катушки тока составляет 15 А, а максимальный ток составляет 60 А.

Выбор марки электросчетчика

Приборы измерения электроэнергии в эксплуатации подразделяются на пять категорий в зависимости от количества измеряемой электрической энергии и важности объекта измерения:

1. Аналогичный прибор учета электрической энергии

Высоковольтные потребители со среднемесячной потребляемой мощностью 5 млн. кВтч и выше или трансформаторной мощностью 10 000 кВА и выше, генераторы мощностью 200 МВт и выше, сетевая мощность генерирующих организаций, мощность обменные пункты между предприятиями, эксплуатирующими электрические сети, и областными предприятиями, эксплуатирующими электрические сети, с прибором учета электроэнергии на шлюзовом узле электроснабжения энергоснабжающего предприятия.

2. Аналогичный прибор учета электрической энергии

Приборы учета электрической энергии для высоковольтных расчетных потребителей со среднемесячной потребляемой мощностью 1 млн. кВтч и выше или трансформаторной мощностью 2000 кВА и выше, генераторов мощностью 100 МВт и выше и энергетических обменников точки между энергоснабжающими организациями.

3. Аналогичный прибор учета электрической энергии

Учет потребителей со среднемесячной потребляемой мощностью 100 000 кВтч и выше или трансформаторной мощностью 315 кВА и выше, генераторами менее 100 МВт, потребляемой мощностью на электростанциях (станциях), точками учета, используемыми для оценка договоров в энергосбытовых компаниях и активная оценка Устройства учета электроэнергии ЛЭП 110кВА и выше.
