Трехфазный счетчик прямого включения: Счетчик электроэнергии прямого включения Меркурий 5(60)А трехфазный (380В) многотарифный, RS485 230 ART-01 RN цена 1.00 руб

Счетчик электроэнергии прямого включения Меркурий 230 ART-02 RN 10(100)А трехфазный многотарифный RS485

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Базовые функции (все модификации):

Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

всего от сброса показаний

за текущие сутки и на начало суток

за предыдущие сутки и на начало суток

за текущий месяц и на начало месяца

за каждый из 11 предыдущих месяцев и на начало месяцев

за текущий год и на начало года

за предыдущий год и на начало года.

Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.

Измерение следующих параметров электросети:

мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;

действующих значений фазных токов, напряжений, углов между фазными напряжениями

частоты сети

коэффициентов мощности по каждой фазе и по сумме фаз.

Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.

Дополнительные функции (в зависимости от модификации):

Учёт активной и реактивной энергии в двух направлениях (приём, отдача).

Учёт активной энергии прямого направления отдельно в каждой фазе сети.

Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.

Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.

Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:

время включения выключения счётчика

время пропадания / появления фаз 1,2,3

время вскрытия / закрытия прибора

время коррекции тарифного расписания

время превышения установленных лимитов энергии и мощности…

всего 22 различных события

Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)

Учёт технических потерь в линиях электропередач и силовых трансформаторах.

Фиксация магнитного воздействия в журнале событий.

Счётчики отображают на ЖК-индикаторе:

значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;

фазное напряжение и ток в каждой фазе;

измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;

утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;

коэффициент мощности по каждой фазе и суммарный по трем фазам;

углы между фазными напряжениями;

частоту сети;

текущее время и дату;

параметры модема силовой сети;

пиктограмма уровня сигнала модема PLC;

МЕРКУРИЙ 230ART-XX PQCRILGSDN

МЕРКУРИЙ – торговая марка счётчика

230 — серия счётчика

A — измерение активной энергии

R — измерение реактивной энергии

T — наличие внутреннего тарификатора

XX – модификации, подразделяемые по току, напряжению и классу точности.

P — наличие профиля, журнала событий

Q — наличие журнала показателей качества электроэнергии

CRILG — интерфейсы, а именно:

C — интерфейс CAN

R — интерфейс RS485

I — Инфракрасный порт

L — модем PLC

G — модем GSM

S — внутренне питание интерфейса и модема GSM

D — возможность подключения внешнего резервного питания счётчика

N — электронная пломба

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

Габаритный чертёж:

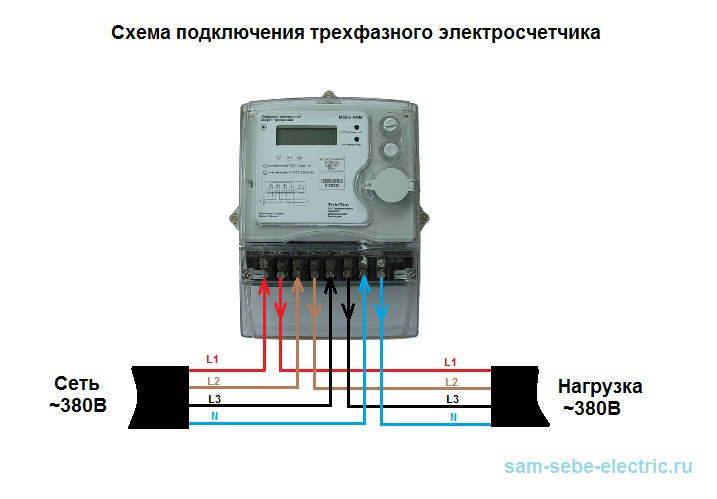

Подключение трехфазного счетчика прямого включения

13 Июл 2018г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Для учета потребляемой электрической энергии в трехфазных четырехпроводных цепях переменного тока применяют трехфазные электрические счетчики, разделяющиеся по типу подключения на счетчики непосредственного включения, полукосвенного и косвенного включения.

Счетчики полукосвенного и косвенного включения предназначены для работы в мощных электрических сетях и применяются для учета энергии на крупных строительных объектах, промышленных предприятиях, заводах и т.п.

Счетчик измеряет потребляемую энергию с помощью разделительных трансформаторов тока, которые устанавливают на каждую фазу. Трансформаторы преобразуют входной сигнал тока до определенной величины, который затем поступает в измерительную часть счетчика.

Отсюда и происходит название способа включения, потому что в процессе измерения ток сначала проходит через трансформаторы и понижается до рабочего диапазона счетчика, и только потом попадает в его измерительную часть. Поэтому за счет применения трансформаторов счетчики косвенного и полукосвенного включения могут работать с нагрузкой в несколько раз превышающей их рабочий ток.

Счетчики непосредственного включения применяются для учета потребляемой энергии в электрической сети маломощного потребителя. Измерение электроэнергии осуществляется внутренней схемой самого счетчика, которая подключается непосредственно к трехфазной четырехпроводной сети переменного тока. И хотя такое включение ограничено максимальным током, который способен пропустить счетчик и ограничено величиной 100 Ампер, однако этого тока вполне достаточно для домашней электрической сети.

На примере трехфазного счетчика непосредственного включения «Энергомера» я расскажу Вам, как его включить в трехфазную сеть. В принципе, схема подключения дается в руководстве по эксплуатации и дополнительно изображена на корпусе счетчика, поэтому проблем с подключением возникнуть не должно. Однако эти схемы имеют один минус – на них не показано включение коммутационной аппаратуры.

Сейчас мы этот минус устраним.
Итак. Для подключения нам понадобится счетчик, два автоматических выключателя и нулевая шинка. Автомат, который будет стоять на вводе (перед счетчиком), желательно установить четырехполюсный, чтобы при необходимости или возникновении аварийной ситуации можно было полностью отключить себя от линии.

Чтобы добраться до клеммной колодки необходимо открутить винт и снять нижнюю крышку. На рисунке винт обозначен кружком.

Сначала подключим вводной автомат.
С выходных клемм автомата фазы А, В, С (белый провод) подключают на входные клеммы счетчика 1-3-5, а ноль N (синий провод) на клемму 7.

В процессе монтажа провод от изоляции очищают следующим образом: конец провода, подключаемый к выходной клемме автоматического выключателя, очищают от изоляции на длину 8 – 10 мм, а конец, подключаемый к клемме счетчика, очищают на длину 27 – 30 мм.

При подключении провода к счетчику откручивают оба винта контактного зажима. Провод вставляют до упора и первым закручивают верхний винт. Легким подергиванием провода убеждаются, что он плотно зажат и если зажат, то затягивают нижний винт.

Совет. Если счетчик предполагается использовать в частном доме или квартире, то монтаж внутренних соединений выполняется медным проводом сечением 4мм².

Использовать провод сечением свыше 4мм² нет смысла, так как для домашнего потребителя Россеть более 15 кВт не дает и по техническим условиям вводной автомат разрешает устанавливать на нагрузку не более 25 Ампер. А рабочий ток медной жилы сечением 4мм² составляет приблизительно 32 Ампера, чего вполне достаточно.

Продолжаем.
С выходных клемм счетчика 2-4-6 провода фаз А, В, С подключаются на входные клеммы автоматического выключателя, с выхода которого трехфазное напряжение поступает в домашнюю электрическую сеть. С клеммы 8 нулевой провод N подключается к нулевой шинке.

А вот как выглядит полная монтажная схема включения трехфазного счетчика.

Теперь если подать напряжение на счетчик, то на его лицевой панели должен зажечься световой индикатор «Сеть». А при подключении нагрузки световой индикатор «600 imp/kW•h» (или «400 imp/kW•h» — в зависимости от исполнения) должен мигать.

Также рекомендую посмотреть ролик о включении трехфазного счетчика прямого включения в трехфазную электрическую сеть.

Удачи!

прямое и полукосвенное подключение, устройство и назначение

Регуляторы прямого и трехфазного включения применяются для учета потребляемой электроэнергии. Трехфазный счетчик допускается устанавливать на участках с комбинированной мощностью оборудования более 12 кВт или 60 А, в том числе в жилых помещениях.

Содержание

1. Необходимость трехфазного учета
2. Особенности конструкции и работы
3. Аналоговые модели
4. Электронные модели
5. Преимущества трехфазного подключения
6. Особенности современного трехфазного счетчика
7. Типы счетчиков электроэнергии
8. Разновидности схем подключения
9. Трехфазный счетчик прямого включения
10. Подключение прибора учета полукосвенным способом
11. Косвенный способ подключения счетчика
12. Нюансы выбора счетчика на 3 фазы
13. Использование трехфазного счетчика в качестве однофазного

Необходимость трехфазного учета

Трехфазный счетчик в щите

Действующими нормами установлено требование применения многофазных приборов учета с мощностью потребителей от 15 до 20 кВт. При таком показателе ток в цепи достигает 70 А, что недопустимо для квартир.

ПУЭ также указывают на то, что современная система электроснабжения рассчитана на 380 В, и корректно его учесть может только 3-х фазный прибор. Всю потребляемую мощность можно распределить на 3 ядра, так что на каждое будет приходиться около 2,5 А нагрузки.

Трехфазная система универсальна, так как обеспечивает безопасную работу бытовых приборов, снижает температурную нагрузку на провод и предотвращает травмирование человека.

Трехфазный регулятор в частном доме требует значительных материальных вложений.

Особенности конструкции и работы

Схема типового трехфазного счетчика

Чтобы понять принципы работы трехфазного счетчика в сети номинальной мощностью 15 кВт и более, стоит разобраться в его устройстве. Стандартный аппарат состоит из следующих частей:

• корпус разборный;
• две обмотки — напряжения и тока;
• алюминиевый диск;
• стопор магнитного диска;
• червячная передача;
• счетное устройство.

Принцип работы устройства зависит от его типа.

Аналоговые модели

Трехфазный счетчик электроэнергии для трансформаторного подключения

Электрическая энергия проходит через катушку тока, создавая электромагнитное поле. Далее образуется вихревой ток, обеспечивающий вращение алюминиевого диска. Усилие кручения передается через червячную передачу встречным механизмом, фиксирующим расход электроэнергии.

Чем выше нагрузка на змеевик, тем быстрее считается киловатт.

Электронные модели

Счетчик имеет аналого-цифровой преобразователь. Импульсы с него поступают на микросхему по частотному графику. Микросхема трехфазного электронного счетчика хранит информацию и выводит ее на экран.

Электронные устройства часто выходят из строя из-за скачков напряжения.

Преимущества трехфазного подключения

Три фазы в частном доме

Установив многотарифный счетчик, владельцы дома или квартиры получают множество преимуществ:

• экономия — некоторые модели имеют дневной и ночной режимы зарядки, что позволяет использовать ночью меньше энергии, чем днем;
• универсальность — устройства можно подключать от стандартной сети 220 В или новой сети 380 В напрямую или через трансформатор;
• постоянный контроль — счетчик уравновешивает напряжение сети;
• Точность — потребление электроэнергии регистрируется с погрешностью от 0,2 до 2,5%;
• дополнительные функции — счетчики оснащены журналом событий, модемом электроэнергии, фиксацией пользователя, монитором для вывода данных.

Однофазная версия дает ошибку считывания до 5%.

Особенности современного трехфазного счетчика

Счетчик электроэнергии класса точности

Многофазный прибор должен быть надежным, долговечным, точно передавать показания. Поэтому модели современных производителей наделены следующими функциями:

• учет активной и реактивной электроэнергии;
• наличие самодиагностики;
• снятие показаний на нескольких скоростях;
• регистрация инцидентов на линии в журнале уведомлений.

Некоторые устройства совместимы со смартфонами, что позволяет удаленно отслеживать показания.

Типы счетчиков электроэнергии

Производители выпускают трехфазные счетчики электроэнергии трех типов:

• Прямое подключение — аналогично однофазным, подключаются к сети 380 или 220 В.
• Полукосвенное включение — выброшено через трансформатор, поэтому подходят для сети с большой нагрузкой. Показания рассчитываются путем умножения разницы между предыдущими и последующими данными на коэффициент трансформации.
• Косвенное включение — подключение осуществляется через трансформаторы напряжения и тока. Они используются для учета электроэнергии в высоковольтной интеграции.

Схема подключения устройства зависит от его типа.

Разновидности схем подключения

Счетчик трехфазный прямого включения

Прибор предназначен для установки в ЛЭП с силой тока до 100 А. Так можно снизить нагрузку на оборудование, совместимое с приборами учета до 60 кВт. Особенностью прямых счетчиков является невозможность подключения контактов к проводникам большого сечения. Подключать нужно так:

1. Изоляционный слой снят с кабеля на 5 мм. Окислы удаляются растворителем.
2. Проводники подключаются к трехполюсному выключателю, установленному для счетчика. Это сделано для того, чтобы обезопасить его от короткого замыкания на линии электропередач.
3. В клеммном отсеке устройства есть контакты.
4. По нечетным 3 фазных провода перекинуты с выключателя.
5. Нейтрали ввода и вывода подключаются к клеммам №7 и №8.
6. После установки модуля учета устанавливается автомат, аналогичный вводному изделию.
7. Выключатель подключен к четным клеммам.
8. Оборудование разбито на группы и автоматы установлены по каждой фазе (для сетей напряжением 220 В).

Особенности схемы подключения можно увидеть на крышке клеммной колодки.

Присоединение прибора учета полукосвенным способом

Полукосвенный электросчетчик накинут на трансформаторы учета. Необходимо считать количество использованной энергии, ориентируясь на коэффициент преобразования. Для этого используется одна из схем:

• Десятижильный. Вам понадобится 11 проводов, которые соединяются справа налево. Фаза А подключается к первой 3, фаза В подключается ко второй 3. Фаза С перекинута на кабели №7-9, а нейтраль к десятому. Необходимо подключить трехфазный прибор с тестовыми колодками.
• Звезда. Использование схемы позволяет уменьшить количество проводников. Сначала в одной общей точке собираются первые однополярные выводы вторичной обмотки. Следующие 3 точки от выходов направлены на счетчик. Токовые обмотки подключены.

Звездообразная Десятипроводная

Полукосвенные модели также допускается перебрасывать посредством ответвителя цепи тока с цепью напряжения.

Косвенный способ подключения счетчика

Схема подключения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения

При минимальном энергопотреблении актуально косвенное подключение. Так как через учетные изделия проходит повышенный ток, требуется отдельный трансформатор. Преобразователь разрывает обмотку тока при подключении. Схема реализуется последовательно:

1. Выбор материалов для первого и второго контуров. Для первички нужен толстый проводник, пропущенный через центр трансформатора. Вторичка намотана из тонкого провода.
2. Трансформаторы накинуты на каждую из фаз и прикреплены к задней стенке электрошкафа.
3. Концы проводов первички подключаются к автомату на вводе.
4. Вторую часть контактов первичной цепи подключают отдельными проводниками сечением 1,5 мм2 к зажимам № 2, 5 и 8.
5. Вторичная катушка подключается аналогичными кабелями к выводам счетчика — 1 к 3, 4, 6 и 7 к 9.
6. Нейтральный провод размещается на клеммных колодках №№ 10 и 11.

При несоблюдении последовательности подключения счетчик будет передавать неверные показания.

Нюансы выбора счетчика на 3 фазы

Счетчик на DIN-рейку

Качественный трехфазный счетчик электроэнергии обеспечит точный контроль затрат на электроэнергию и сэкономит деньги. При покупке устройства учитывайте:

• Параметры напряжения, с которыми совместимо устройство, указаны на корпусе или в паспорте.
• Если монтаж осуществляется на открытом воздухе, необходимо ознакомиться с допустимым разбегом температур.
• Устройство регистрации должно иметь черные или красные пломбы на резьбовых соединениях. На электронном приборе он один, на индуктивном — два.
• Минимальный период проверки прибора — 1 раз в 8-16 лет. Меньшее время указывает на низкое качество счетчика.
• Наличие сертификата соответствия отечественному ГОСТу и разрешения на установку на территории РФ.
• Тип установки. Трехфазный счетчик для фиксации затрат на электроэнергию монтируется на болты или DIN-рейку.
• Срок пломб — должен быть на счетчике не более 1 года.
• Класс точности качественного прибора учета не ниже 2.
• Индикаторы мощности. Если все приборы в квартире используют суммарно не более 10 кВт, подойдет модификация на 60 А. Показатель от 10 кВт предусматривает установку 100 А.
• Автоматизированный контроль потока необходим для корректного отображения информации представителям коммунальных служб.
• Наличие тарифных планов. Двухтарифные модели расписаны с 7:00 до 23:00 и с 23:00 до 7:00. Ночной тариф предусматривает потребление электроэнергии в 50 раз меньше.

Новый счетчик может быть подключен только после его опломбирования уполномоченным органом.

Использование трехфазного счетчика в качестве однофазного

Согласно технической инструкции для сети 15 кВт и более допускается установка трехфазных счетчиков. Сетевые организации и Энергосбыт не имеют права указывать количество присоединяемых фаз. Но это касается только временного пользования на период строительных работ.

Пользователям, решившим включить трехфазный блок как однофазный, необходимо знать следующее:

• после аппарата можно поставить 3 отдельных автомата и кинуть 3-х фазный кабель;
• производится ввод в счетчик, от которого идет 1 фаза;
• получить официальное разрешение на такую ​​линию невозможно, так как 3-х фазный счетчик используется только в трехфазной четырехпроводной сети;
• на аналоговых моделях, фазы нельзя комбинировать;
• при установке электронного по очереди проверяется каждая фаза;
• нагрузка на сеть будет несимметричной, что приведет к поломкам оборудования, авариям, травмам.

Трехфазный электросчетчик на одной фазе будет неправильно считывать показания.

3-х фазные сети электроснабжения обеспечивают качественное подключение большого количества мощной техники — кондиционеров, электроплит, обогревателей. Трехфазный электросчетчик позволяет с высокой точностью контролировать расходы на электроэнергию, имеет несколько тарифов и возможность установки на улице.

HEXING HXE310 + МОДЕМ (ТРЕХФАЗНЫЙ СЧЕТЧИК ПРЯМОГО ПОДКЛЮЧЕНИЯ)

• Описание
• Дополнительная информация
• Перевозка и доставка

Описание

HEXING HXE310 + МОДЕМ (ТРЕХФАЗНЫЙ СЧЕТЧИК С ПРЯМЫМ ПОДКЛЮЧЕНИЕМ)

HXE310 — это интеллектуальный трехфазный бытовой счетчик с прямым подключением. Позволяет коммунальным службам отслеживать все ключевые факторы энергосистемы, такие как напряжение, ток, коэффициент мощности и данные о качестве электроэнергии.

Конструкция подключаемого модуля позволяет коммунальным службам развертывать его в различных средах с различными требованиями к связи.
Поскольку свойство масштабируемости с несколькими входами/выходами является важным фактором в интеллектуальных счетчиках, гарантирующим будущее применение интеллектуальных сетей.

События измерений и уведомление
• Соединение 3P4W/3P3W

• Различные типы событий

• Прямая передача

• До 500 записей на событие

• Импорт и экспорт, общее количество и нетто кВтч

• Запланированные сигналы тревоги для счетчика самопроверки

• Импорт и экспорт кварч

• Журнал аварийных сигналов, несанкционированного доступа и активации качества корма

• Четыре четверти кварч

• Дисплей аварийных сигналов (светодиодный/ЖК)

• Всего и на счет
Мгновенные значения ЖК-дисплея

• Мощность, напряжение, ток • Размер экрана 64,5 мм×23 мм • Коэффициент мощности, частота

• Размер цифрового экрана 8,4 мм×5 мм • Подсветка

• Автоматическая и ручная настройка списка отображения
Контроль качества электроэнергии • Режим тестирования
• Пониженное и повышенное напряжение • Коды OBIS (в соответствии с IEC62056-64)

• Отключено • RWP (чтение без питания) (дополнительно) • Обратное действие датчика

• Низкий коэффициент мощности, низкий & высокая частота

HXE310 Каталог V1.
