Что такое трехходовой клапан на системе отопления

Трехходовой клапан – разновидность запорно-регулирующей арматуры, применяемой в составе систем отопления. Он обеспечивает изменение давления и расхода теплоносителя в разных ветвях для ручной или автоматической регулировки теплового режима. Поэтому для комплектации отопительной сети нужно иметь представление, что такое, и для чего нужен трехходовой клапан.

Назначение

Трехходовой клапан – арматурное устройство, которое обеспечивает регулировку температуры в ветвях отопительной сети за счет смешения или распределения потоков жидкости. В первом случае производится смешение подачи с обраткой, во втором – часть теплоносителя из подающей магистрали сбрасывается в обратную магистраль. За счет этого выполняется назначение трехходового клапана – регулировка теплового режима.

Основные сферы применения:

• Устройство водяных теплых полов. Применяется при подключении от одного источника с радиаторным отоплением. Температура теплоносителя, подаваемого на радиаторы, может достигать 90 °C и больше. Учитывая, что такой нагрев недопустим для теплого пола, требуется снижение температуры.
• Поддержание температурного баланса между обраткой и подачей с разницей не более 60°C для защиты котельного оборудования от ускоренного износа и поломок.
• Предотвращение образования конденсата на теплообменнике котла.
• Предотвращение перегрева котельного оборудования.
• Выполнение гидравлической обвязки бойлера косвенного нагрева.
• Устройство байпаса.

Учитывая назначение и устройство трехходового клапана, его установка позволяет повысить энергоэффективность отопительной системы и повысить срок эксплуатации ее основных элементов.

Типы трехходовых клапанов

Чтобы понимать, что такое трехходовой клапан на системе отопления, нужно разобраться с классификацией этих арматурных устройств.

В зависимости от принципа действия бывают два типа трехходовых клапанов – смесительные и разделительные.

Трехходовой смесительный клапан применяется для объединения потоков рабочей среды. Конструктивно он представляет собой смесительный узел, который срабатывает при нагреве теплоносителя выше установленного значения. В этом случае клапан открывается и подмешивает в подающую линию воду из обратки, обеспечивая охлаждение теплоносителя. Возможна работа клапана и в обратном направлении – для подогрева жидкости в обратной магистрали.

Распределительный трехходовой клапан имеет один входной патрубок и два выходных. Он распределяет поток рабочей среды между двумя линиями в определенных пропорциях. Например, при перегреве теплоносителя в подающей магистрали его часть может сбрасываться в обратную линию, что уменьшает нагревание радиаторов.

Седельные и поворотные изделия

В зависимости от конструкции запирающего элемента клапаны бывают седельными и поворотными.

В устройствах седельного типа запирающим элементом является конус, посаженный на шток. При его движении по вертикали. В крайнем положении штока конус плотно садится в седло и перекрывает подачу рабочей среды в определенном направлении. Частично или полностью поднимаясь, шток открывает подачу в соответствующем объеме.

Запирающим органом в поворотном трехходовом клапане выступает вращающийся сектор. При перемещении штока приводится в действие шаровая заслонка, которая полностью или частично перекрывает, или открывает подачу рабочей среды. Поворотные клапаны отличаются повышенной стойкостью к износу, хорошо выдерживают значительные колебания температуры рабочей среды.

Выбор товара

Перед тем, как выбрать трехходовой клапан , необходимо определить, какие характеристики устройства необходимы для эксплуатации в конкретных условиях. Подбор оборудования осуществляется по ряду основных параметров.

Материал корпуса

Трехходовые клапаны изготавливают из различных сплавов. Самыми распространенными видами материала являются:

• Углеродистая сталь. При сравнительно малой цене обладает высокой прочностью. Минус – слабая коррозионная стойкость.
• Нержавеющая сталь – сочетает прочностные характеристики и стойкость к коррозии. Широкий температурный диапазон эксплуатации. Высокая цена.
• Бронза и латунь. Сплавы не подвергаются коррозии, обладают достаточной прочностью. Клапаны этого типа эксплуатируются при температуре до 200°C, что позволяет использовать их без ограничений в бытовых сетях.

Способ управления

По способу управления трехходовые клапаны бывают таких видов:

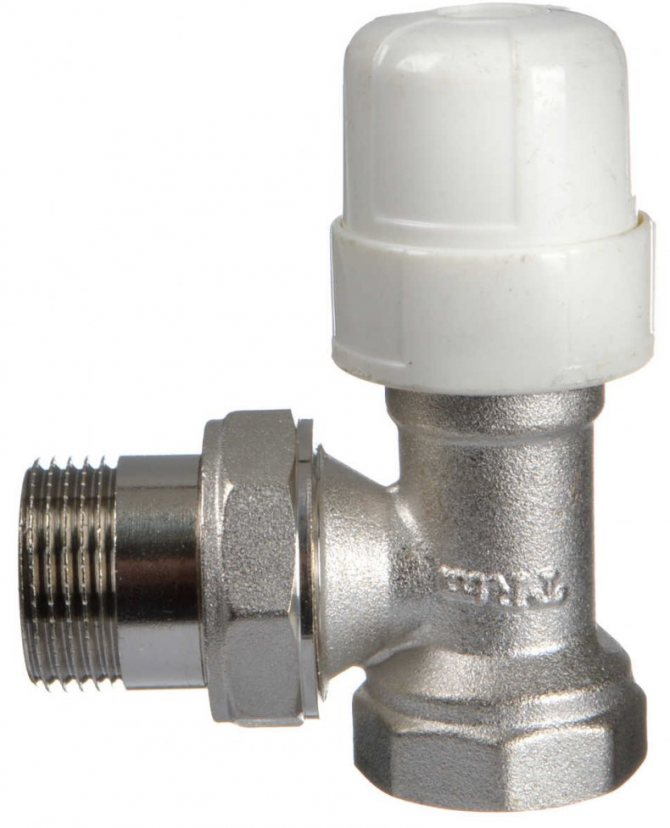

• Ручной. Недорогой тип устройств. Отличается энергонезависимостью. Регулировку приходится выполнять вручную.
• Термостатический. Управление осуществляет термостат, который автоматически открывает и закрывает его при достижении установленных температурных значений. Не зависит от электроснабжения.
• С сервоприводом. Шток приводится в действие электроприводом, управляемым электроникой. Самый дорогой тип устройство, обеспечивающий максимальную степень точности регулировки. Не работает без электроснабжения.

Для бытовых условий чаще всего используют термостатические клапаны.

Рабочее давление и температура

При выборе трехходового клапана обязательно учитывают эти характеристики. Они должны соответствовать рабочим параметрам обслуживаемой устройством отопительной системы.

Клапан распределительный трехходовой КР-50-16-Т-Ех-НЗ-ЭМФ-55-УХЛ1 ТУ 3472-001-52131734-02

	Основные технические параметры*
	Диаметр внутреннего проходного сечения	55 мм.
	Условный проход, DN	50 мм
	Условное давление	16 кгс/см²
	Вид взрывозащиты по ГОСТ 31610.0-2014	1ExdbIIBT5 Gb X
	Рабочее значение напряжения питания постоянного тока:
	в режиме «Форсировка»	220 В(-15…+10)%
	в режиме «Удержание»	24 В (-15…+10)%
	Наибольшее значение пускового тока при включении в режиме «Форсировка»	Не более 16 А
	Номинальная потребляемая мощность в режиме «Удержание»	Не более 1,5 А
	Длительность режима форсировки	Не более 3 с.
	Время открытия клапана	Не более 1 с.
	Время закрытия клапана	Не более 0,3 с.
	Степень защиты оболочкой	IP66
	Температура рабочей среды	-10…+80 °С
	Материал корпуса	Сталь 12Х18Н10Т
	Присоединение к трубопроводу	Фланцевое
	Рабочая среда	Природный газ, попутный нефтяной газ, другие газы и смеси газов неагрессивные к материалам, контактирующим с рабочей средой

Клапан распределительный трехходовой предназначен для управления подачей топливного газа при модернизации ПАЭС — 2500м.

    Клапан двухседельный, трехходовой Т-образный, нормально закрытый, с прямоходным электромагнитным исполнительным механизмом, с фланцевым присоединением к газовому трубопроводу, уплотнение штока выполнено с применением резиновых, а также фторопластовых или графлексовых колец.

    По способу защиты человека от поражения электрическим током клапан соответствует классу I электротехнических изделий по ГОСТ 12.2.007.0-75. Вид климатического исполнения УХЛ1 по ГОСТ 15150-69. Соединения составных частей клапана выдерживают воздействие пыли и атмосферы типа II ГОСТ 15150-69.

    Электромагнитный привод клапана (далее ЭМП) является взрывозащищенным электрооборудованием группы II для внутренней и наружной установки по ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и является взрывобезопасным электрооборудованием. С учетом вида и уровня взрывозащиты ЭМП установлена маркировка взрывозащиты 1ЕхdIIBT5.

    Исполнение клапана соответствует требованиям к производствам категории «А» по СНиП 11-90-81 и помещениям класса В-I и В-II по ПУЭ с взрывоопасной средой категории IIАТ5 и ниже по ГОСТ 12.1.011-78, вне помещения класса «В» — 1Г по ПУЭ.

    Габаритно-присоединительные размеры клапана представлены на рисунке ниже. Могут быть поставлены фланцы присоединения к газовому трубопроводу  различного проходного сечения и материала. Параметры поставки оговариваются при заказе.

* — вся информация предоставлена для справок и может быть изменена без предупреждения производителем

Ссылка на скачивание pdf- файла:

Поставка распределительного трехходового клапана

По вопросам приобретения поставка распределительного трехходового клапана, а также по другим вопросам, просим обращаться в адрес предприятия-изготовителя ООО «НПФ «ЭМ-ТУРБО».

Реквизиты предприятия-изготовителя:

197046, Санкт-Петербург, ул. Чапаева, д. 25, кабинет 506.

Почтовый адрес: 197022, Санкт-Петербург, а/я 188.

Тел./факс: (812)233-49-37.

E-mail: [email protected]

Bray NYL3-X100/70-0501SV 3-ходовой поворотный затвор, 10 дюймов, 120 В, привод без пружинного возврата

Bray NYL3-X100/70-0501SV 3-ходовой поворотный затвор, 10 дюймов, 120 В, привод без пружинного возврата.

Поворотные затворы Bray серий NY и AB были заменены новой серией 3L, расположенной здесь: Поворотные затворы Bray

Поворотные затворы с эластичным седлом модели NYL3-X100 Особенности:
— 10 дюймов.
— 250 мм.

— 175 фунтов на квадратный дюйм.

— 90 градусов 5430 Cv.
— 60 градусов 1710 Cv.
— 3-ходовой поток.

— «X» в номере модели указывает на конфигурацию. Необходимо выбрать конфигурацию при вводе заказа.

— Для использования с горячей водой, охлажденной водой, водой конденсатора, растворами гликоля с содержанием до 50 %.

— Чугунный корпус.

— Диск из ковкого чугуна с нейлоновым покрытием и дополнительный диск из алюминиевой бронзы.

— Седло из EPDM, отвержденного перекисью.

— Шток из нержавеющей стали 416.

Устанавливаемый на заводе привод модели 70-0501SV Особенности:

— 120 В переменного тока.

— Модулирование с помощью технологии Servo NXT.

— Выбор всех настроек одним нажатием кнопки меню.

— корпус NEMA тип 4, 4x и IP65.

— Индикатор положения маяка повышенной видимости.

— Маховик с ручным отключением блокировки, потяните, чтобы включить, нажмите, чтобы отключить.

— Вспомогательный выключатель.

— Литой под давлением алюминиевый корпус ASTM B85 с полиэфирным порошковым покрытием.

— Открытый крепеж из нержавеющей стали.

— 2 соединения кабелепровода.

— Дополнительный нагреватель типа PTC мощностью 5 Вт.

Дроссельные затворы Bray серий NY и AB с эластичным седлом для коммерческого использования устанавливают стандарт качества, надежности и долговечности в широком спектре систем ОВиК. Специально разработанные для автоматизированного применения на охлажденной воде, горячей воде и воде конденсатора, все автоматические дисковые затворы серий NY и AB проходят 100% заводские испытания на герметичность отсечки и низкий крутящий момент при запирании/отпирании.

Клапаны серий NY, AB и SS доступны в 3-ходовой конфигурации до 30 дюймов и 3-ходовой конфигурации до 20 дюймов. Приводы включают промышленные электрические, коммерческие электрические, пневматические высокого давления и пневматические низкого давления как с пружинным возвратом, так и без пружины. Варианты возврата для двухпозиционных и модулирующих приложений. Доступны номиналы перепада давления для высоких (до 175 фунтов на кв. дюйм) и низких (50 фунтов на кв. дюйм) требований к закрытию.

Промышленные приводы Bray серии 70 стали отраслевым стандартом в коммерческом ОВКВ благодаря своей компактной и надежной конструкции, которая монтируется непосредственно на лучшие в отрасли дисковые и промышленные шаровые краны Bray без необходимости использования кронштейнов и рычажных механизмов. Доступны варианты с крутящим моментом от 600 до 18 000 фунтов на дюйм (от 68 до 2033 Нм). ), 24 В и 120 В перем. наружные применения. Кроме того, передовая электроника обеспечивает надежную совместимость практически с любым аналоговым управляющим сигналом, используемым в современных системах автоматизации зданий и контроля температуры.

Сервопривод серии 70 NXT обеспечивает точное модулирующее управление положением клапана:

— Технология с одним пальцем (SFT), управляемая с помощью меню, кнопка, программирование со светодиодным подтверждением всех настроек.

— Оптическая изоляция всех входов/выходов.

— Управление входом — 4–20 мА, или 0–10 В постоянного тока, или 0–5 В постоянного тока, или 2–10 В постоянного тока.

— Обратная связь по положению — 4-20 мА или 0-10 В постоянного тока или 0-5 В постоянного тока.

— Автоматическая калибровка.

— Неудачная позиция.

— Контроль скорости.

— Ручной режим.

— Встроенный генератор сигналов для упрощения настройки на месте.

— Отображение ошибок упрощает поиск и устранение неисправностей.

— Обнаружение остановки — Исключает механические повреждения в случае препятствия или неправильной настройки переключателя.

— Обеспечивает совместимость со всеми контроллерами.

— Толерантность к заземлению.

— Позволяет работать параллельно.

Нет лучшего выбора для автоматизации зданий!

Трехходовой регулирующий клапан

СЕРИИ 30, 31 и 32

Трехходовые смесительные и отводные клапаны серий 30, 31 и 32 обеспечивают точное контролируемое разделение или смешивание потоков даже при высокой пропускной способности. Они основаны на дизайне корпуса нашей линейки Series 10 и в основном используются для смешивания потоков. При использовании в обратном направлении их также можно использовать для разделения потоков. Они бывают размеров от 1,5 до 12 дюймов (от 40 мм до 300 мм) и имеют рейтинг ASME 150–600.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

от 1,5 до 12 дюймов (от 40 до 300 мм)

НОМИНАЛЫ

ASME 150-600

ВАРИАНТЫ ОТДЕЛКИ

СМЕШИВАНИЕ (СМЕШИВАНИЕ)

При использовании для смешивания клапаны серии 30 имеют два отдельных входа и один общий выход. Потоки пропорционально смешиваются в один поток путем управления положением плунжера клапана. Стандартная заглушка — линейный V-образный порт — обеспечивает высокую пропускную способность и широкий диапазон регулирования.

СМЕШИВАНИЕ (СМЕШИВАНИЕ)

При использовании для смешивания клапаны Серии 30 имеют два отдельных входа и один общий выход. Потоки пропорционально смешиваются в один поток путем управления положением плунжера клапана. Стандартная заглушка — линейный V-образный порт — обеспечивает высокую пропускную способность и широкий диапазон регулирования.

Разделение (отвод)

При обратном направлении потока клапаны серии 30 могут использоваться для разделения потока. Здесь клапан имеет один общий вход, а поток распределяется пропорционально между двумя выходами. Общая пропускная способность на выходе постоянна, независимо от положения вилки.

Разделение (отвод)

При обратном течении клапаны серии 30 могут использоваться для разделения потока. Здесь клапан имеет один общий вход, а поток распределяется пропорционально между двумя выходами. Общая пропускная способность на выходе постоянна, независимо от положения вилки.

Разделительный (отводящий)

По аналогии с серией 20, серия 31 имеет дополнительное ребро корпуса, вставленное для разделения потоков. Режим недостаточного/избыточного расхода означает, что плунжер изначально сбалансирован, поэтому для клапана требуется привод меньшего размера, чем для аналогичного клапана серии 30.

Разделение (отвод)

Основанная на конструкции серии 20, серия 31 имеет дополнительное ребро корпуса, вставленное для разделения потоков. Режим недостаточного/избыточного расхода означает, что плунжер изначально сбалансирован, поэтому для клапана требуется привод меньшего размера, чем для эквивалентного клапана серии 30. крепится к основанию корпуса в качестве впускного патрубка. Трим управляется сепаратором со сбалансированной заглушкой. В зависимости от положения пробки поток пропорционально направляется в левый или правый выход.

Разделение (отвод)

На основе литого корпуса серии 10 серия 32 имеет нижний фланец, прикрепленный к основанию корпуса в качестве входного патрубка. Трим управляется сепаратором со сбалансированной заглушкой. В зависимости от положения пробки поток пропорционально направляется в левый или правый выход.

Другие особенности

Другие характеристики нашего трехходового седельного регулирующего клапана:

• Предлагает пропорциональное разделение или смешивание потоков.
• Сбалансированная конструкция трима обеспечивает высокую скорость потока при минимальных размерах привода.
• Минимальные площади плунжера дифференциала снижают требования к усилию привода (серии 31 и 32).
• Превосходный диапазон регулирования расхода.

Другие характеристики нашего трехходового седельного регулирующего клапана:

• Обеспечивает пропорциональное разделение или смешивание потоков.
• Сбалансированная конструкция трима обеспечивает высокую скорость потока при минимальных размерах привода.
• Минимальные площади плунжера дифференциала снижают требования к усилию привода (серии 31 и 32).
• Превосходный диапазон регулирования расхода.

Если вы хотите обсудить свои требования или получить дополнительную информацию о наших трехходовых седельных регулирующих клапанах, свяжитесь с нами.
