Трехходовой смесительный клапан (термостатический) | Fiting.kiev.ua

Для чего нужен смесительный клапан трехходовой

Трёхходовой термостатический клапан позволяет на выходе получить строго определенную температуру воды или теплоносителя. Такое качественное регулирование, именно по температуре, позволяет добиться качественного регулирования теплового комфорта и максимальной экономии энергоресурсов. И термостатический подмешивающий клапан находит широкое применение в системах водяного теплого пола, при установке бойлеров косвенного нагрева и твердотопливных котлов, для поддержания комфортной температуры воды в водоснабжении и ГВС.

Принцип работы трехходового смесительного клапана

Клапан трехходовой термостатический имеет корпус с тремя камерами. Одна камера смешивающая, а в две другие поступают потоки воды с разной температурой. Регулирующий шток имеет два тарельчатых клапана, которые в зависимости от заданных параметров температуры, перекрывают один из входящих потоков. В результате происходит смешение горячего потока от источника тепла и остывшего потока из обратного трубопровода, и на выходе получаем поток определенной необходимой температуры.

Купить трехходовой смесительный клапан в Киеве можно нескольких видов.

Применяемые трехходовые клапаны в зависимости от решения конкретных задач и применяемых систем подразделяются на следующие виды:

Трехходовой смесительный клапан для отопления
Трехходовой смесительный клапан для теплого пола
Смесительный клапан для воды
Смесительный трехходовой клапан для котла
Смесительный клапан для бойлера

Термостатический трехходовой клапан для отопления особенности применения

Смесительные клапаны для отопления выполняют функцию регулирования температуры теплоносителя путем смешивания двух входящих разных по температуре потоков (один из подающего контура с высокой температурой, а второй из обратного с меньшей температуры). Установка трехходового смесительного клапана позволяет получить температурный режим в широком диапазоне. Это осуществляется не путём уменьшения температуры от источника тепла, а путём изменения количества жидкости. Это особенно актуально в случаях, когда температуру теплоносителя другим путём понизить невозможно.

Такие клапаны позволяют регулировать температуру теплоносителя и соответственно поддерживать комфортную температуру в помещениях в автоматическом режиме. Для этого на клапана можно установить термоголовки с выносным датчиком, сервопривода или электропривода. При этом регулирование температуры осуществляется различными способами.

Трехходовой смесительный клапан с термоголовкой позволяет регулировать механически в ручном режиме. Шток термоголовки, в зависимости от датчика температуры воздействует на шток клапана, регулируя таким образом смешение входящих потоков.
Трехходовой смесительный клапан с сервоприводом. В данном случае регулирование происходит в автоматическом режиме. Установленный на клапан сервопривод получает сигнал от термостата, и в зависимости от заданных параметров поднимает или опускает регулирующий шток клапана.
Трехходовой клапан с электроприводом позволяет оптимизировать процесс получения необходимой температуры при помощи электроприводов плавной регулировки. Привод используются вместе с погодозависимым контролером или комнатными термостатами. Привод воздействует на шток клапана и в зависимости от его расположения происходит смешение потоков в самом оптимальном режиме.

Во время эксплуатации газовых и твердотопливных котлов происходит такое негативное явление, как выпадение конденсатной влаги на поверхности теплообменника котла со стороны камеры сгорания. Низкая температура обратного контура и конденсат в камере сгорания значительно сокращают срок службы котла. Некоторые производители выпускают арматуру двойного действия для защиты котлов – трехходовой смесительно распределительный клапан. Такой клапан может работать как на смешение, так и на разделение тепловых потоков. При разделении трехходовой распределительный клапан перенаправляет в одну сторону тепловой поток необходимой температуры (например, к котлу подается теплоноситель необходимой температуры), а в другу сторону, обычно в подающий контур, направляется оставшийся теплоноситель. Таким образом контролируется и поддерживается необходимая температура теплоносителя из «обратки», позволяющая исключить появления конденсата в котлах отопления.

Смесительный трехходовой клапан для теплого пола: для чего необходим и принцип его работы

По нормативно-гигиеническим требованиям температура напольного покрытия в помещениях, где находятся люди, не должна превышать определенных значений. Показатели температуры пола варьируются от 28 до 32°C. Поэтому теплоноситель в системе напольного подогрева не должен превышать 55-60°C, но не всегда есть такая возможность получить теплоноситель нужно температуры, особенно в комбинированных системах радиаторного отопления и водяного теплого пола.

Термостатический клапан для теплого пола позволяет осуществить смешение горячего теплоносителя от котла и остывшего потока из обратного трубопровода теплого пола. При этом в контур водяного теплого пола подается теплоноситель необходимой температуры.

Когда применяется трехходовой смесительный клапан для воды

Для получения оптимальной температуры воды в системе водопровода также применяется термостатический трехходовой клапан смешения. Внутри смесительного клапана расположен термостатический элемент, который создает в смешивающей камере корректное смешивание горячей и холодной воды. Смесительный клапан автоматически поддерживает установленную температуры воды на выходе. При этом обеспечивается поддержание температурного режима независимо от возникающих перепадов давления при водоразборе горячей или холодной воды другими потребителями, а также в случае изменения температуры горячей или холодной воды на входе.

Смесительный клапан для воды дает возможность настроить температуру в диапазоне от 30 до 60°C и находит применение для подключения бойлеров, смесительных кранов, биде, душевых кабин. Конструкция смесительного клапана исключает возможность превышения заданного значения температуры даже при полном отсутствии холодной воды

В нашем интернет-магазине Вы сможете купить трехходовой терморегулировочный клапан известных европейских производителей, разместив заказ через корзину или обратившись к нашим менеджерам по телефону. Супермаркет Фитингов предлагает широкий выбор смесительных клапанов: для котла, для теплого пола, с термоголовкой, для воды, для бойлера.

устройство, принцип работы, подключение трехходового клапана к котлу

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

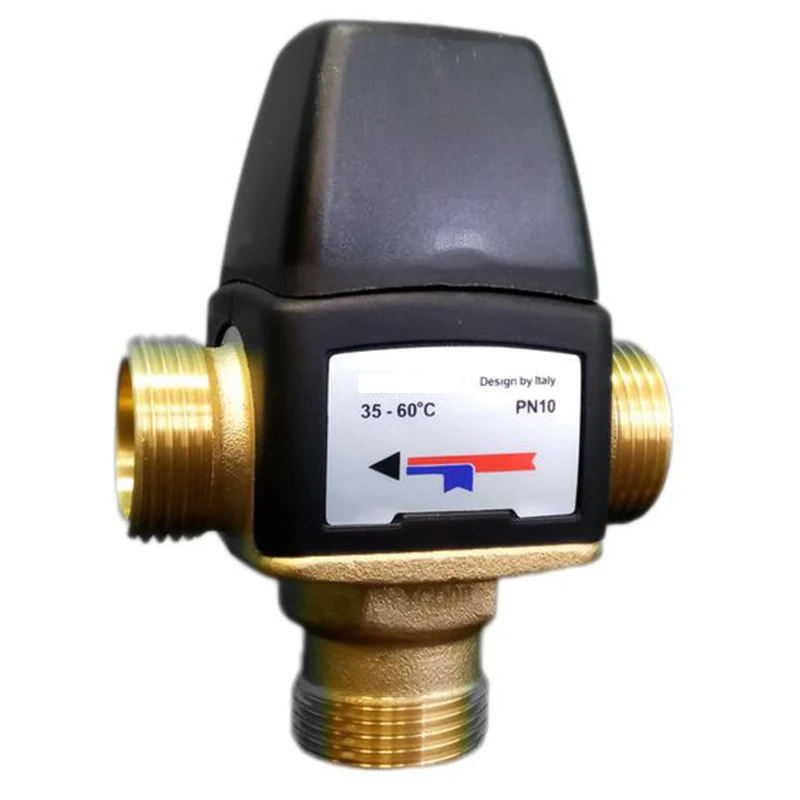

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.
