Тройной проходной выключатель: Выключатель трехклавишный проходной Gira, алюминий 283226 по цене 4054.00 руб., характеристики, фото, цены

виды, особенности монтажа и принцип работы

Зачем нужен трехклавишный перекрестный выключатель


Трехклавишный перекрестный выключатель
Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

  • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
  • В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером

Важно знать, что диммеры подходят не для всех осветительных приборов

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Регулирование освещения из двух мест


Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

  1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
  2. Провод от одного перекрестного прибора к коробке расключения.
  3. Провод от второго перекрестного прибора к расключающей коробке.

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Подключаем к сети

Для эффективной и оптимальной работы устройства нужно грамотно подобрать подходящую схему трехклавишного выключателя. В любом случае из стены должно выходить четыре жилы: одна – фазная (чаще проводится отдельно) – “отправляется” в распределительную коробку, а остальные три жилы (помечены на схеме разными цветами) соединяются с группами лампочек.

Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Также при открытом доступе в щиток посторонних лиц рекомендуется предупреждать остальных жильцов и соседей о проведении ремонтных работ с электричеством, а еще лучше – повесить предупреждающую табличку на видном месте.

Если подробнее, то подключение трехклавишного выключателя выполняется следующим образом:

  • Убедиться в отсутствии напряжения, применив индикаторную отвертку.
  • Определить, где в приходящей проводке фаза, ноль и заземление (если соблюдалась маркировка при прокладке сети, то синим обозначается нулевой, зеленым – защитный, в противном случае придется включать сеть и определять фазу индикаторной отверткой).
  • Зачистить все провода на один сантиметр.
  • Фазу питающего провода из распределительной коробки подключить на общий контакт устройства (одиночный сверху).
  • Ноль основного провода соединить с нулевыми проводниками всех групп освещения.
  • Закрепить попарно оставшиеся жилы: один провод выключателя с одним светильником, второй – со вторым, третий – с третьим.
  • Проследить, чтобы винты и клеммы прилегали к проводам плотно, для чего можно попытаться “расшатать” их.
  • Соединить провода желательно клеммами WAGA и выполнить обычную скрутку с изолирующей лентой.
  • Вставить сердцевину выключателя в подрозетник.
  • Зафиксировать устройство винтами или специальными “лапками”.
  • Проверить правильность подключения, сверившись со схемой.
  • Закрепить защитную крышку.
  • Вставить сначала боковые клавиши (важно не промахнуться мимо размещенных пазов и кнопок), а следом установить центральную пластину.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

  1. Устанавливают перемычку на входные клеммы первого устройства.
  2. К ним подключают фазу.
  3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
  4. Соединяют входные контакты второго устройства перемычкой.
  5. От них прокладывают жилу к светильнику.


Проходной выключатель своими руками делают из двухклавишных приборов.
Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Этот недостаток устраняется после переделки двухклавишного переключателя в одноклавишный. Вместо 2 клавиш устанавливают одну, подходящую по размерам.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Критерии грамотного выбора

Приобретая тройной выключатель, внимательно осмотрите его, изучите физические величины, проверьте наличие схемы подключения.

Основные моменты, на которые стоит обращать при выборе изделия:

  1. Корпус изделия – он должен быть лишен любого рода дефектов: заусениц, вмятин и сколов.
  2. Срабатывание клавиш – должно происходить легко и без заеданий.
  3. Звуковые эффекты – при включении каждой из клавиш должен быть слышен характерный щелчок.
  4. Сердцевина – должна быть также лишена заусениц, а ее клеммы исправно работать.

Планируя устанавливать выключатель в комнате с повышенной влажностью, необходимо выбирать устройство с защитой.


Рабочие элементы влагозащищенного выключателя имеют дополнительную резиновую или пластиковую оболочку, которая предохраняет механизм от прямого контакта с водой

Чтобы упростить процедуру монтажа и обеспечить при этом долговечность работы устройства, предпочтение стоит отдавать моделям, сердцевины которых оснащены клеммами винтового или зажимного типа.

В ходе монтажа тройных выключателей импортного производства, особенно корейских и китайских изделий, могут возникнуть трудности, о которых стоит заранее подумать:

Галерея изображений

Фото из

Китайский выключатель марки Livolo

Монтажная коробка того же производителя

Подрезка цилиндрических выступов для крепления

Подрозетник белорусского производства

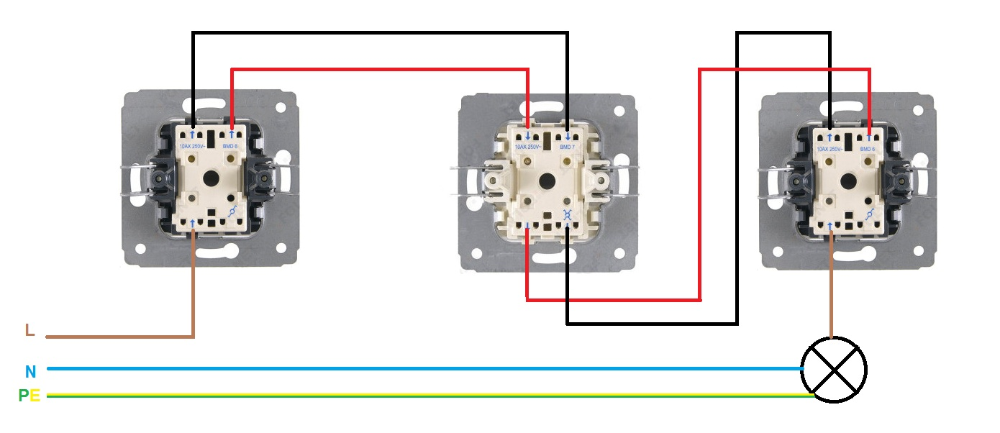

Схема подключения проходного выключателя с 3х мест

Содержание

Традиционная схема подключения проходного выключателя с 3х мест не сложна в выполнении, но предполагает обязательное соблюдение правил самостоятельного подсоединения.

Такой вариант подключения является оптимальным при наличии определенной конфигурации помещений.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

Принципиальным отличием подключения переключателя проходного типа от установки классических двухполюсных устройств являются следующие параметры:

  • последовательное подключение коммутаторов друг к другу;
  • замена процесса размыкания переключением фазы;
  • входных контактов в два раза меньше, чем выходных;
  • парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.

Где применяется система трех выключателей?

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей

Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.

Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.

Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.

Принцип перекрестного отсоединителя

Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.

Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.

Подключение проходного выключателя схема с трех мест

Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.

Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Элементы и составные части схемы подключения

Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:

  • соединительной коробкой;
  • светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
  • парой переключателей проходного типа;
  • переключателем перекрестного типа;
  • электрическими проводами.

Инструкция по подключению тройного выключателя

Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками.

Допускается установка одно- или двухклавишных устройств.

Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.

При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Если вам нужна схема подключения проходного выключателя с двух мест, смотрите ее в данной статье.

Схема энергосберегающей лампы представлена тут. Основные виды ламп и их устройство.

Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.

Тройной проходной выключатель – схема подключения

Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

  • транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
  • самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

  • определение на проходном устройстве места расположения общей клеммы;
  • подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
  • подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
  • подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
  • подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
  • подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

В быту используются не только понижающие, но и повышающие трансформаторы. Как из 12 вольт сделать 220 и в каких случаях это может быть необходимо, читайте внимательно.

О том, как проверить работоспособность конденсатора при помощи мультиметра, читайте на этой странице и следуйте инструкции.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.
