Труба гофра для электропроводки: Труба гофрированная самозатухающая | Полезные статьи

Содержание

Труба гофрированная с зондом d20 (100м)

Труба гофрированная с зондом d20 (100м)
  • Описание
  • Характеристики

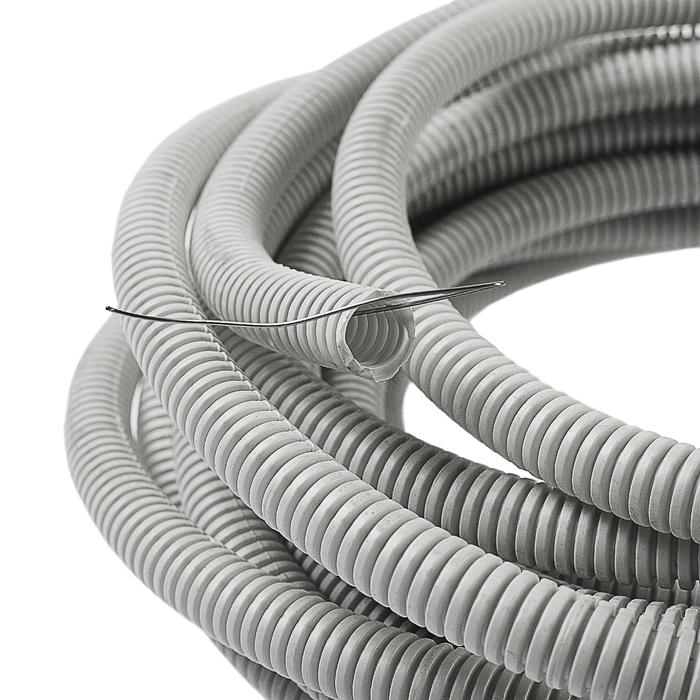

Труба гофрированная ПВХ с зондом d20, серая (100м)

Электрическая гофра труба ПВХ с зондом для прокладки кабеля, провода

Гофрированная труба (гофра) ПВХ с зондом (протяжкой) для электропроводки предназначена для защиты от механических повреждений и дополнительной изоляции проводов и кабелей различных электрических установок промышленного, бытового и аналогичного назначения, работающих при напряжении до 1000 В постоянного или переменного тока, частотой до 50 Гц.Гофра ПВХ исключает горение кабеля и распространение огня по гофрированной трубе и кабелю.



Гофротруба ПВХ для электропроводки изготавливается из поливинилхлорида.



Гофра ПВХ со стальной протяжкой (зондом) применяется:

для скрытой проводки, например для закладки в потолках, в стенах, в полу.



для открытой проводки в тех случаях, когда нет опасности их механического повреждения при эксплуатации.



Для облегчения протягивания провода или кабеля в гофрированных трубах ПВХ, при изготовлении вставляется протяжка (зонд) — стальная проволка диаметром 0,8-0,9 мм.



Характеристики гофрированной трубы ПВХ для электропроводки:

Материал- самозатухающий ПВХ-пластикат



Стандарт- ГОСТ 50827-95 (МЭК 670-89)



Степень защиты- IP 55 по ГОСТ 14254 (МЭК 529)



Условия монтажа- для скрытой проводки в стенах, в потолках, в полах из несгораемых и трудносгораемых материалов и для открытой проводки



Монтаж- при температуре от -5 oC до +60 oC



Прочность- свыше 350Н на 5см при 20 oС (легкая серия)свыше 750Н на 5см при 20 oС (тяжелая серия)



Цвет- серый RAL 7035



Диэлектрическая прочность- не менее 2000В (50 Гц, в течении 15 минут)



Сопротивление изоляции- не менее 100 МОм (500В, в течение 1 мин. )



Огнестойкость- не поддерживает горение, тест проволокой, нагретой до 650 oС

Производитель: REXANT

Не забудьте купить

2.47 руб

Держатель 20 мм ПВХ серый для труб

Производитель

  • IEK (3)
  • REXANT (2)

Гофра для электропроводки ДКС (DKC) компании

Админ.

Вступление

В современном мире появились новые великолепные материалы, которые раскрывают перспективы доступности и великолепия. Если вы стремитесь получить максимальное количество качества, то вам непременно следует оценить перспективы и возможности использования качественных и надежных гофрированных труб для электропроводки.

Мы все стремимся получить отличное качество и минимальную трату денежных средств. Электропроводка должна отличаться надежностью и гарантированно качественными аспектами. В действительности гофра для электропроводки позволяет раскрыть перспективные возможности при минимальной трате денежных средств.

Гофра для электропроводки: терминология

Сегодня ассортимент труб для электропроводки стал практически феноменальным, и среди такого обилия предложений весьма значительное место занимает высококачественная гофра для электропроводки. Чтобы дальнейший разговор получился предметным, для начала разберемся с терминологией.

В монтаже инженерных систем гофрированные пластиковые трубы используют повсеместно. В электромонтаже гофру используют достаточно давно, с недавних пор гофру стали использовать в монтаже систем канализации.

Чтобы не было путаницы, обычно гофрированные трубы для канализации называют «гофрированные пластиковые трубы», а трубы для защиты проводов и кабелей «гофрированные электротехнические трубы» или «гофра для электропроводки».

Однако чаще это лишь игра слов. Например, гофрированная труба ДКС двухстенная из ПНД диаметром 110 мм, используется как для прокладки кабельных систем, так и для устройства дренажа (канализации). Отмечу, что такое двойное назначение характерно только для двухслойной гофры из ПНД (полиэтилен низкого давления). Посмотреть другие гофрированные трубы ПНД для электропроводки вы можете на сайте https://ptukr.com/truby/gofrirovannyie-trubyi.

Сразу отметим, что гофра для электропроводки может быть двух видов – двухслойной и однослойной.

Двухстенная гофра для электропроводки

Двухслойные (двухстенные) трубы стали популярными и востребованными для прокладки силовых кабелей, кабелей связи и оптоволоконных кабелей в земле и на воздухе. Последние характеризуются устойчивостью к ультрафиолету.

Особенности данного материала являются уникальными. В первую очередь отметим, что данный материал не требует использования специальных инструментов. Все детали гофрированных труб соединяются муфтами посредством холодной сварки. Они достаточно жесткие, чтобы защитить кабель, как на улице, так и в земле, но в тоже время они весьма гибкие. Прокладка их по трассам меняющим направление не вызывает никаких проблем.

Также следует обратить ваше внимание на то, что гофрированные трубы выдерживают очень значительные температурные перепады. Например, гофра для электропроводки двойного назначения, о которой упоминалось выше, выдерживает температуры от -25°С до +90°С

Гибкая гофра для электропроводки (однослойная)

Можно со значительной уверенностью утверждать, что в настоящий момент гибкая гофра для электропроводки стала одним из наилучших вариантом защиты проводов и кабелей.

В систему электротехнических гофрированных труб компании ДКС входят изделия изготовленные из таких материалов:

  • Полиамида: специальные трубы которые выдерживают температуры от -40 °С до +105 °С, также кратковременную температуру до +150 °С.
  • Полипропилена: легкая гофра для открытой проводки по стенам и потолку внутри помещений;
  • Поливинилхлорида (ПВХ): классический вариант защиты кабеля электропроводки внутри зданий. Возможно замуровывание в стены или стяжку. Нет устойчивости к ультрафиолету.
  • Полиэтилена (ПНД): легкие одностенные и двухстенные трубы электротехнического или двойного назначения.

Компания ДКС и её гофра для электропроводки

Если вам нужна качественная гофра — вам к продукции компании ДКС (DKC).

Компания ДКС была создана в 1998 году в Твери, на базе склада по продаже электротехнической гофры. Сейчас это крупнейший мировой производитель систем электроснабжения, автоматизации и распределения электрической энергии и связи. ДКС сертифицирована по стандарту качества ISO9001. Работает в 7 странах, у неё 25 ПСК по всему миру.

Кроме электротехнической гофры компания выпускает:

  • Электротехнические каналы из металла;
  • Системы молниезащиты и огнестойкие кабельные линии;
  • Кабельные короба и установочные изделия для организации рабочих мест;
  • Электротехнические гладкие трубы;
  • Оборудование автоматизации и IT;
  • Системы электропроводки (короба, ДИН-рейки)
  • Профессиональную маркировку проводки;
  • Силовое оборудование;
  • Оборудование с защитой от взрыва.

Заключение

Повторюсь, лучшая гофра для электропроводки производится компанией ДКС. На Украине вы её можете купить в компании ООО «Компания Платинум». В России — в центральном офисе ДКС.

©ehto.ru

Еще статьи

Материал электрикагофр для проводки кабеля, защита проводки, защитные меры, проводов прокладка открыто, скрытые провода, ссылка

Гофрированные трубы, гофрированные трубы | HellermannTyton

Гофрированная трубка с подходящими фитингами и держателями

Найдите подходящую гофрированную пластиковую трубку для вашего применения

Будь то автомобильная промышленность, машиностроение и производство оборудования, поезда или общественные здания, гофрированные трубы можно найти практически везде . Гофрированные трубки в основном используются для защиты кабелей .

В зависимости от назначения гофрированные трубы изготавливаются в различных диаметров и из различных материалов

, например PA6, PA12, PP и PE. Несмотря на то, что обычно это жесткие материалы, гофрированные пластиковые трубки становятся гибкими и гибкими благодаря гофрированному методу изготовления.

Станки из гофрированной проволоки доступны как в закрытом, так и в щелевом вариантах, с различной толщиной стенок. Правильная установка также требует использования подходящих фитингов для гофрированных трубок, а также соответствующих держателей гофрированных трубок.

На этой странице представлен обзор ассортимента гофрированных труб HellermannTyton .

Обзор продукции



Гофрированные трубы для панельного строительства

Решения по креплению и прокладке кабелей в распределительных шкафах должны быть простыми в обработке .

Так же, как и наши держатели для гофрированных труб IWS: в дополнение к аспекту экономии времени

, наши держатели являются лучшим выбором во всех отношениях, особенно в сочетании с нашими соответствующими гофрированными трубками IWS. 9№ 0005

Надежный, надежный, продуманный: Наши практичные держатели гофрированных трубок, подобранные по схеме отверстий в шкафу управления , можно защелкнуть – и при желании удобно открыть с помощью отвертки .

Умный дизайн наших держателей трубок предлагает множество преимуществ:

  • Предварительная фиксация в открытом положении
  • Гофрированная трубка может вращаться в держателе
  • Точка крепления с обеих сторон для кабельных стяжек
  • Возможна дополнительная прокладка кабеля
  • Отверстия под винты соответствуют схеме отверстий в шкафу управления
  • Легко открывается с помощью отвертки

Трубы, армированные спиралью

Чрезвычайно гибкие гофрированные трубы FlexiGuard впечатляют своей очень высокой степенью подвижности .

Дополнительные преимущества:

  • отличная механическая защита
  • хорошая устойчивость к щелочам и кислотам
  • хорошая устойчивость к химикатам
  • хорошая стойкость к ультрафиолету и озону

Кабелепроводы FlexiGuard в основном используются в машиностроении и промышленном оборудовании, робототехнике и в качестве защиты вводов в распределительные шкафы .

Подходящие фитинги для проволочных жгутов FlexiGuard:

  • Прямой фитинг, IP54
  • Прямой фитинг с кронштейном, IP54

Гофрированная трубка с разрезом



Гофрированная трубка с двойным разрезом

Двухщелевой проволочный ткацкий станок HG-DC идеально подходит для установок, где требуется модернизация . Например:

  • панельный дом
  • строительство машин и установок

С кабелепроводом HG-DC кабели вводятся сбоку и его можно легко открыть . Ткацкий станок обладает высокой износостойкостью, не содержит галогенов, серы-

и фосфора, а также является самозатухающим. это изготовлен из PA6 и поставляется на катушках длиной 25 м, 50 м или в отдельных отрезках по запросу .

Гофрированная трубка с одной прорезью

Гофрированная труба HG-ELWS из PA6 с прорезями используется, в частности, для машин и грузовых автомобилей .

Преимущества:

  • Стойкость к растворителям и маслам
  • Не содержит галогенов, серы и фосфора

ELWS расшифровывается как » Extra Lightweight Slit «. В дополнение к своему легкому весу шланг впечатляет своей гибкостью и в то же время стойкостью к истиранию , а также прочным материалом . Серый (по запросу)

Гофрированные трубки: легкие, стандартные и тяжелые



Гофрированные трубки, легкие

Подходит тонкостенная гофрированная пластиковая трубка HG-LW для применений с низкими механическими нагрузками , напр. в:

  • машиностроение и машиностроение
  • панельные шкафы
  • зданий

Гибкий HG-LW имеет малый вес и долгий срок службы . Это очень ударопрочный и формоустойчивый с очень хорошей стойкостью к растворителям и маслам .

Гофрированная трубка, стандартный вес

Среднестенный гофроткацкий станок HG-SW рекомендуется для использования в промышленных целях , например. в области:

  • машиностроение
  • машиностроение
  • панельное здание
  • общественные здания

HG-SW очень гибкий и стойкий к истиранию . Это также с высокой ударопрочностью и стабильностью формы , а также самозатухающим в соответствии с UL94 V2.

Другие стандартные гофрированные трубы:

  • HG-HI: очень стабильная форма для применений с большими подвижками
  • HG-PP: изготовлен из полипропилена (PP), подходит для укладки в бетон и штукатурку
  • HG-FR: огнестойкий , для высоких требований пожарной безопасности

Гофрированные трубки, тяжелые

Толстостенный витой жгут HG-HW в основном используется там, где

специальная механическая защита кабелей требуется, например. в:

  • машиностроение и машиностроение
  • строительство

HG-HW разработан для работы в сложных условиях . обеспечивает большую механическую прочность и высокую ударопрочность .

Материал также устойчив к растворителям и маслам, устойчив к истиранию и самозатухающий в соответствии с UL94 V2.

Фитинги для гофрированных трубок



Выберите идеальный фитинг для вашего применения

Ассортимент продукции HelaGuard включает подходящие фитинги для любых требований. С одной стороны, различие проводится в соответствии с дизайном. Например, фитинги расположены под углом 45° , под углом 90° или прямо .

Еще одним отличием аксессуаров для кабельных труб являются

различных классов защиты в соответствии с DIN EN IEC 60529..

Фитинги в сочетании с соответствующими пластиковыми трубками доступны со следующими классами защиты:

  • IP66
  • IP67
  • IP68
  • IP69k

Держатель гофрированной трубки



Зажим для пластиковых трубок с резьбой

Держатель PACC для жгутов из витой проволоки со встроенной крышкой позволяет надежно закреплять пластиковые втулки HelaGuard.

Внутренние ребра предотвращают смещение трубки . Держатель устанавливается быстро и просто, а может крепиться с помощью винтов .

Крепежный зажим из плакированной стали с вкладышем из ПВХ

Держатель проволоки для панельного дома

Наши держатели IWS идеально подходят для распределительных шкафов , включая соответствующие гофрированные трубки.

Подробнее о них можно узнать здесь, далее на этой странице.

Часто задаваемые вопросы

Как подобрать подходящую гофрированную трубку?

В сотрудничестве с поставщиком программного обеспечения CADENAS мы предлагаем вам большую часть наших гофрированных пластиковых труб HelaGuard, включая соответствующие фитинги онлайн: в виде бесплатной 2D- и 3D-модели .

В дополнение к подробным спецификациям по отдельным продуктам, вы также найдете многочисленные изображений продуктов в дополнение к полезные данные модели .

CADENAS позволяет легко найти правильное решение для вашего применения – для еще более точного планирования , с самой первой идеи.

Как подобрать правильный фитинг для гофрированной трубы?

По названию пластикового фитинга HelaGuard можно легко определить, среди прочего, класс защиты IP, тип резьбы и форму фитинга.

Чтобы максимально упростить поиск подходящего фитинга, ознакомьтесь с нашей номенклатурой HelaGuard здесь.

Как монтировать и снимать фитинги для гофрированных трубок?

Чтобы снова снять пластиковые фитинги HelaGuard, вам понадобится только отвертка с плоской головкой . Резьбовые фитинги можно разбирать и использовать повторно столько раз, сколько потребуется .

Чтобы установить и снять пластиковые фитинги HelaGuard, , следуйте этим простым инструкциям :


1. Если фитинг использовался ранее, убедитесь, что прорезь указывает на положение «включено». Чтобы собрать фитинг, наденьте его на конец кабелепровода как можно дальше, не прилагая усилия, и слегка поверните. Теперь фитинг надежно заперт.

2. Чтобы снять фитинг, вставьте маленькую отвертку в прорезь.

3. Переместите ручку отвертки в положение «выключено». Колпачковая гайка будет немного вращаться. Теперь запорный механизм разблокирован.


4. Снимите отвертку.

5. Вручную поверните колпачковую гайку до упора в положение «выключено».

6. Просто снимите фитинг с конца кабелепровода.



Все еще не совсем уверены? Найти все вышеперечисленные шаги здесь на этой дополнительной иллюстрации.

Как резать гофрированные трубы?

Труба гофрированная для электропроводки — МОНОИЗОЛ

Гофрированная труба для кабелей – лучшее решение для изоляции электрических сетей

Гофрированные трубы из ПНД (ПЭ низкого давления) легкого типа предназначены для прокладки информационных силовых и слаботочных электрических коммуникаций открытых (вдоль стен и потолков) и скрытого (в пазах и стяжках пола) типа в офисных и жилых помещениях, производственных и административных зданиях, медицинских и детских учреждениях в процессе нового строительства и реконструкции. Гофрированные трубы из ПНД соответствуют требованиям Паспорта качества на продукцию.

Преимуществом гофрированной трубы из ПНД перед гофрированной трубой из ПВХ является ее стойкость к ультрафиолетовому излучению, что позволяет использовать ее снаружи без прокладки в канавках, а также позволяет снизить трудоемкость ремонтных работ и время их производительность.

Труба гофрированная для электропроводки применяется для защиты кабелей низкого и высокого напряжения от механических повреждений и агрессивных воздействий окружающей среды при электромонтажных работах в земле или при прокладке любым другим способом.

Заказать гофрированную трубу для электрических кабелей

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Имя *

Электронная почта *

Телефон *

Сообщение *

Имя

Описание труб гофрированных, предназначенных для электропроводки

Corrugated pipe for electric cables Ø 16 mm

50 m

Corrugated pipe for electric cables Ø 20 mm

50 m

Corrugated pipe for electric кабели Ø 25 мм

50 м

Parameter unit characteristics
minimum value maximum value
Density kg/m3 920 920
Влагостойкость % 100 100
Диэлектрическая прочность В
Insulation resistance Ohm 100 150
Operational temperature  С -20 .
