Диаметры стальных труб: таблица размеров и сортамент
При покупке продукции очень помогает таблица размеров труб стальных, содержащая информацию о внутренних и наружных диаметрах. Это способ ускорить покупку, а значит, и вашу работу. В промышленности, производстве и строительстве могут требоваться изделия с любыми параметрами. Мы привели основные размеры стальных труб, выпускаемых в нашей стране, и доступных для заказа на сайте компании «Региональный дом металла».
Сортамент |
Резьба, дюйм |
Наружный диаметр | |
Шовная водо/газопроводная | Бесшовная | ||
10 | 3/8 | 17 | 16 |
15 | 1/2 | 21,3 | 20 |
20 | 3/4 | 26,8 | 26 |
25 | 1 | 33,5 | 32 |
32 | 1 1/4 | 42,3 | 42 |
40 | 1 1/2 | 48 | 45 |
50 | 2 | 60 | 57 |
65 | 2 1/2 | 75,5 | 76 |
80 | 3 | 88,5 | 89 |
90 | 3 1/2 | 101,3 | 102 |
100 | 4 | 114 | 108 |
125 | 5 | 140 | 133 |
150 | 6 | 165 | 159 |
Диаметры стальных труб
Если вас интересует сортамент стальных труб по диаметрам, изучите государственные стандарты, определяющие параметры во время производства. К примеру:
- Горячедеформированные, бесшовные – ГОСТ 8732-78;
- Холоднодеформированные, бесшовные – ГОСТ 8734-75;
- Электросварные прямошовные – ГОСТ 10704-91;
- Водогазопроводные — ГОСТ 3262-75.
Как можно заметить, на каждый тип изделий имеется уникальный стандарт. Если вам требуется выяснить, какие габариты по норме может иметь труба стальная, таблица диаметров приведена непосредственно в тексте ГОСТа. Все эти документы доступны в интернете, и вы можете ознакомиться с их текстом. Соблюдение этих норм, в т.ч. по размерам (D, условный проход, толщина стенки) – требования, проверяемые специалистами. Их соблюдение обязательно для сертификации.
Таблица толщины стенок и диаметров стальной трубы
В наличии и под заказ все ключевые размеры, производимые российскими и зарубежными предприятиями. Если вам, к примеру, нужна труба стальная диаметром 60 мм в СПб, обратитесь к менеджерам «РДМ».
Наши сотрудники легко подберут требуемые образцы, уточнят кол-во и наличие по складам, расскажут вам, как оформить заказ, оплатить его, решить вопрос с доставкой со склада на ваш объект.
В ассортименте имеются трубы большого диаметра стальные. Они используются для прокладки нефтепроводов, газопроводов. Также их применяют для защиты различных коммуникаций от повреждений. Используются как для внешней, так и для подземной укладки. Обладают хорошей свариваемостью с высокой надёжностью сварного шва.
Любой внутренний диаметр стальных труб, требуемый вам для создания каких-либо инженерных конструкций, доступен в продаже на нашем сайте. Всё, что вам требуется – уточните параметры, сообщите тип изделия. Консультант проверит наличие в базе, сообщит вам стоимость. Далее останется только принять ваш заказ. Отправка осуществляется оперативно, и возможна не только по Санкт-Петербургу, но и в любой город России.
Диаметры труб стальных | таблица стальных труб
диаметры электросварных круглых труб ГОСТ 10704
Параметры трубы (наружный диаметр) | Сталь | Толщина Стенки, мм | |||
Ø 16 | Ø 18 | Ø 19 | Ø 20 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 25 | Ø 28 | Ø 30 | Ø 32 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 35 | Ø 38 | Ø 40 | Ø 42 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 48 | Ø 51 | Ø 57 | Ø 60 | ст3 ст20 09Г2С 08пс | от 1 до 3 мм |
Ø 76 | Ø 89 | Ø 102 | Ø 108 | ст3 ст20 09Г2С | от 2 до 10 мм |
Ø 114 | Ø 127 | Ø 133 | Ø 159 | ст3 ст20 09Г2С | от 3 до 10 мм |
Ø 219 | Ø 273 | Ø 325 | Ø 377 | ст3 ст20 09Г2С | от 3 до 12 мм |
Ø 426 | Ø 530 | Ø 630 | Ø 720 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 820 | Ø 920 | Ø 1020 | Ø 1220 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 1320 | Ø 1420 | Ø 1520 | Ø 1620 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 1720 | Ø 1820 | Ø 1920 | Ø 2020 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 2120 | Ø 2220 | Ø 2520 | Ø 2620 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
Ø 2720 | Ø 2820 | 17Г1С ст3 ст20 09Г2С | от 4 до 50 мм |
диаметр трубы водогазопроводной вгп ГОСТ 3262-75
Условный проход, внутренний диаметр мм | Наружный диаметр, мм | Сталь | Толщина стенки, мм |
Ø 6 ду | Ø 10,2 | ст20, ст10, ст1-3 сп/пс | 1,8; 2; 2,5 |
Ø 8 ду | Ø 13,5 | ст20, ст10, ст1-3 сп/пс | 2; 2. 2; 2,8 |
Ø 10 ду | Ø 17,0 | ст20, ст10, ст1-3 сп/пс | 2; 2.2; 2,8 |
Ø 15 ду | Ø 21,3 | ст20, ст10, ст1-3 сп/пс | 2,35; 2,5; 2,8; 3,2 |
Ø 20 ду | Ø 26,8 | ст20, ст10, ст1-3 сп/пс | 2,35; 2,5; 2,8; 3,2 |
Ø 25 ду | Ø 33,5 | ст20, ст10, ст1-3 сп/пс | 2,8; 3,2; 4 |
Ø 32 ду | Ø 42,3 | ст20, ст10, ст1-3 сп/пс | 2,8; 3,2; 4 |
Ø 40 ду | Ø 48,0 | ст20, ст10, ст1-3 сп/пс | 3; 3,5; 4 |
Ø 50 ду | Ø 60,0 | ст20, ст10, ст1-3 сп/пс | 3; 3,5; 4,5 |
Ø 65 ду | Ø 75,5 | ст20, ст10, ст1-3 сп/пс | 3,2; 4; 4,5 |
Ø 80 ду | Ø 88,5 | ст20, ст10, ст1-3 сп/пс | 3,5; 4; 4,5 |
Ø 90 ду | Ø 101,3 | ст20, ст10, ст1-3 сп/пс | 3,5; 4; 4,5 |
Ø 100 ду | Ø 114,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5 |
Ø 125 ду | Ø 140,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5,5 |
Ø 150 ду | Ø 165,0 | ст20, ст10, ст1-3 сп/пс | 4; 4,5; 5,5 |
диаметры труб бесшовных ГОСТ 8732-78 и ГОСТ 8734-75
Параметры трубы (наружный диаметр) | Сталь | Толщина стенки, мм | |||||||
трубы горячедеформированые | |||||||||
Ø 20 | Ø25 | Ø28 | Ø30 | Ø32 | Ø35 | Ø38 | Ø40 | ст10, ст20, 09г2с | от 2,5-8 |
Ø 42 | Ø 45 | Ø 50 | Ø 51 | Ø 54 | Ø 57 | Ø 73 | Ø 76 | ст10, ст20, 09г2с | от 2,5-8 |
Ø 89 | Ø 102 | Ø 108 | Ø 114 | Ø 121 | Ø 127 | Ø 133 | Ø 140 | ст10, ст20, 09г2с | от 4-12 |
Ø 146 | Ø 152 | Ø 159 | Ø 168 | Ø 180 | Ø 194 | Ø 203 | Ø 219 | ст10, ст20, 09г2с | от 4-15 |
Ø 245 | Ø 273 | Ø 299 | Ø 325 | Ø 351 | Ø 377 | Ø 402 | Ø 406 | ст10, ст20, 09г2с | от 4-25 |
Ø 426 | Ø 450 | Ø 465 | Ø 480 | Ø 500 | Ø 530 | Ø 550 | ст10, ст20, 09г2с | от 4-25 | |
трубы холоднодеформированые (наружный диаметр) | |||||||||
Ø 6 | Ø 7 | Ø 8 | Ø 9 | Ø 10 | Ø 11 | Ø 12 | Ø 13 | ст10, ст20, 09г2с | от 1-2 |
Ø 14 | Ø 15 | Ø 16 | Ø 17 | Ø 18 | Ø 19 | Ø 20 | Ø 21 | ст10, ст20, 09г2с | от 1,6-3,5 |
Ø 22 | Ø 23 | Ø 24 | Ø 25 | Ø 26 | Ø 27 | Ø 28 | Ø 29 | ст10, ст20, 09г2с | от 1,8-4,5 |
Ø 30 | Ø 32 | Ø 34 | Ø 35 | Ø 36 | Ø 38 | Ø 40 | Ø 42 | ст10, ст20, 09г2с | от 2,5-7 |
Ø 45 | Ø 48 | Ø 50 | Ø 51 | Ø 53 | Ø 54 | Ø 56 | Ø 57 | ст10, ст20, 09г2с | от 4-9,5 |
Ø 60 | Ø 63 | Ø 65 | Ø 68 | Ø 70 | Ø 73 | Ø 75 | Ø 76 | ст10, ст20, 09г2с | от 5-12 |
Ø 80 | Ø 83 | Ø 85 | Ø 89 | Ø 90 | Ø 95 | Ø 102 | ст10, ст20, 09г2с | от 7-18 | |
Ø 108 | Ø 110 | Ø 120 | Ø 130 | Ø 140 | Ø 150 | Ø 160 | Ø 170 | ст10, ст20, 09г2с | от 9-24 |
Ø 180 | Ø 190 | Ø 200 | Ø 210 | Ø 220 | Ø 240 | Ø 250 | ст10, ст20, 09г2с | от 18-24 |
Диаметры стальных труб
Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.
Применение труб различных диаметров
В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:
- бытовую;
- химическую;
- автомобильную;
- пищевую;
- сельскохозяйственную;
- строительную и другие отрасли.
Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.
Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.
Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.
Разновидности диаметров можно посмотреть в таблице стальных труб
Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.
Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.
Диаметры стальных труб могут быть:
- трубы с особо тонкими стенками -тонкостенные;
- нормальные, усредненные конструкции — обычные;
- изделия с тонкими стенками — тонкостенные;
- элементы с толстыми стенками — толстостенные;
- трубы с особо толстыми стенками — толстостенные.
Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.
Стандартное обозначение диаметра труб
Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.
Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.
Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)
Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

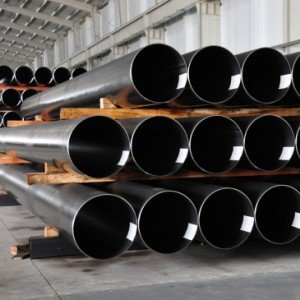

Трубы большого диаметра — стальные. ТК-Рапид.
Трубы большого диаметра (ТБД) — трубы, диаметр сечения которых начинается от 530 мм. По типу шва изделия классифицируют как спиралешовные и прямошовные (характеристики каждого представленного типа зафиксированы в соответствующих гостах). Они также носят название «магистральные трубы», так как основной сферой их применения являются трубопроводы большой протяженности, транспортирующие, как правило, воду, нефть и газ.
Цены на стальные трубы большого диаметра
Классификация стальных труб большого диаметра
Трубы большого диаметра стальные традиционно изготавливаются методом электродуговой сварки, что касается труб меньших диаметров — их производят посредством контактной сварки. Исключением в данном случае является труба из обечайки, которую получают холодной или горячей вальцовкой. Несмотря на свои размеры, обечайка не относится к магистральным трубам и не может применяться в трубопроводах, работающих под высоким давлением.
По типу шва электросварные трубы для магистральных трубопроводов бывают:
спиралешовные – сварка производится под слоем флюса, при этом, в процессе изготовления добиваются того, что металл основы и металл в швах становятся однородными. Напряжение труб после закалки снимается при последующем отпуске.
прямошовные трубы больших размеров могут быть с одним или двумя швами, в зависимости от необходимого диаметра трубы. Количество швов определяется шириной листа, из которого, путем сворачивания, изготавливается труба; если одного листа недостаточно, диаметр наращивается с помощью металлических вставок. Для изготовления прямошовных ТБД требуется более сложное оборудование.
Область применения
Как правило, трубы большого диаметра (стальные, изготовленные по ГОСТ) — это трубы для магистральных газопроводов, нефтепроводные трубы, а также трубы, использующиеся в коммунальном хозяйстве (водоснабжение, отопление, канализация и т.д.). Обечаечные трубы большого диаметра используются при устройстве вентиляционных систем и как защитные кожухи. Трубы больших размеров в строительстве могут служить опорами для различных конструкций.
Технические характеристики
Труба стальная электросварная большого диаметра выпускается мерной и немерной длины. Диапазон размеров составляет 4-12,5 м.
По толщине стенок изделия подразделяются на тонкостенные, толстостенные и с обычной толщиной стенки. Толщина проката может быть от 7 до 45 и более миллиметров. По данному параметру отличается обечайка, у которой зафиксирована максимальная толщина стенки – 80 мм.
Максимальный диаметр труб будет зависеть от способа изготовления изделия. Бесшовные ТБД могут иметь максимальный D = 530 мм. Прямошовные 428-1420 мм, диаметр определяет и количество швов: до 820 мм – один продольный, свыше указанного размера – два шва. Спиралешовные трубы большого размера могут достигать в диаметре 820 мм.
В зависимости от стандарта изготовления и последующей сферы применения, трубы изготавливают из сталей различных марок. Наиболее распространены стали: 17ГС, 17Г1СУ, 20, 09Г2С, 13-17Г1СУ.
Цена на трубы большого диаметра формируется в зависимости от перечисленных выше характеристик.
Труба стальная ВГП 57х3 мм
Описание товара Труба стальная ВГП 57х3 мм
Стальные бесшовные трубы ВГП диаметром 57 мм, произведенные горячекатаным способом, нашли свое применение преимущественно при устройстве коммуникаций жилых домов и производственных зданий. Это и водоснабжение, и водоотведение, и подведение газовых систем, не путайте с профильными трубами. Такое распространение в этой области металлическая труба 57 получила благодаря относительно невысокой стоимости и хорошим технологическим характеристикам. Не маловажным фактором являются и такие геометрические параметры трубы, позволяющие оптимально проводить полимерную теплоизоляцию, а также оцинковку с целью защиты от коррозии. Такую защиту проводят в несколько слоев.
Трубу 57х3 изготавливают в соответствии с ГОСТ 8732-78. Она может быть обычной стандартной, и трубой, имеющей повышенную точность. Внешний диаметр и толщина трубы могут иметь отклонения в допустимых пределах. То есть, круглое сечение трубы может иметь овальность, обусловленную ГОСТом. Точно также толщина трубы может отклоняться от обозначенного размера в допустимых пределах. Длина трубы диаметром 57 может иметь точное, приблизительное и мерное значение, входящее в интервал от 4-х до 12,5 метров. Каждая труба должна иметь припуск 5 мм для сварного стыковочного шва.
Производство трубы ВГП диаметром 57 мм
Существуют два способа производства трубы 57х3 мм:
- способ с применением электросварки, при котором выпускают прямошовные трубы, соответствующие ГОСТ 10704-91;
- способ горячекатаного производства бесшовных труб в соответствии с ГОСТ 8732-78.
Технология изготовления труб 57х3 горячекатаным способом включает 7 этапов прокатки, предусматривающих расточку (изменение) внутреннего размера трубы до нужного диаметра. Такой метод считается относительно дорогим, поэтому трубы произведенные таким способом используются не так часто. Метод электросварки более дешевый и простой метод. Он заключается в преобразовании с помощью сварного шва стальной полосы (штрипса), в трубу нужного диаметра, и имеет всего два этапа изготовления. При этом способе производства расход материала минимальный, а потому более экономичный.
Цена стальной трубы 57 зависит от способа производства и ее толщины, и указывается за погонный метр или за тонну.
8, 20, 25, 40, 65, 110, 125, 200, 300 мм, больших, какие бывают, видео-инструкция по монтажу своими руками, фото и цена
Несмотря на распространение современных композитных материалов, сталь остается востребованной при изготовлении трубопроводов различного назначения. Какими могут быть диаметры стальных труб по ГОСТу? Вообще, какие стандарты регламентируют их производство? Где и для чего применяются соответствующие изделия? Давайте разбираться.

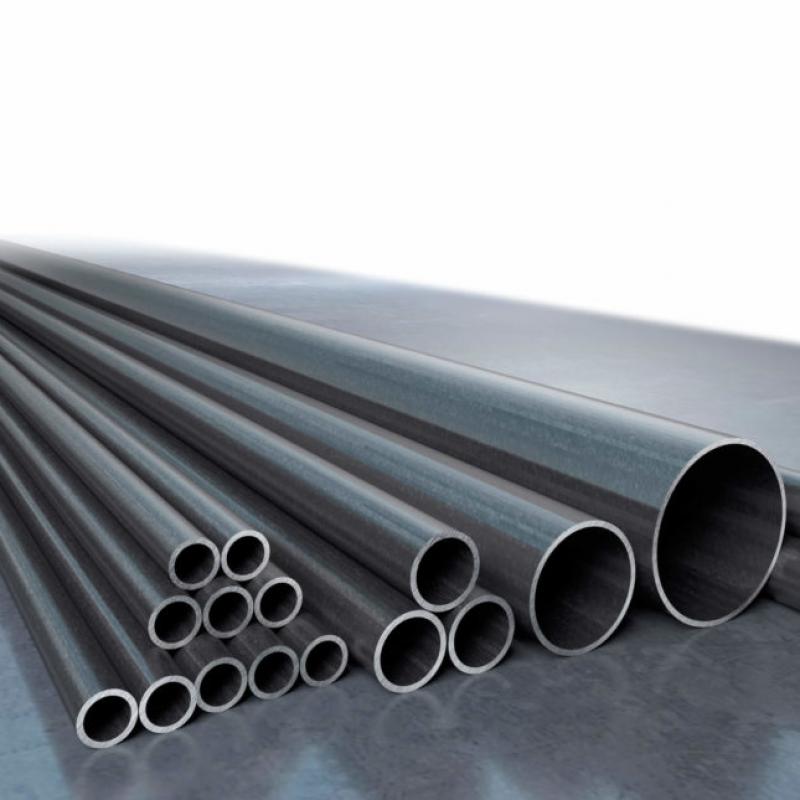

Стальные трубы на складе.
Нормативные документы
Начнем с перечня стандартов, которые нам предстоит изучить.
- По ГОСТ 3262-75 изготавливаются изделия для водо- и газопроводов.
- Насосно-компрессорные трубопроводы (НКТ) монтируются из проката, произведенного по ГОСТ 633-80.
- Сортамент бесшовных горячедеформированных труб содержится в стандарте за номером 8732-78.
- Для холоднодеформированных сортамент нормируется ГОСТ 9734-75.
- Сварные трубы для газовых и нефтяных магистралей производятся по ГОСТ 20295-85.
- Наконец, стальные трубы больших диаметров для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов изготавливают в соответствии с документом ГОСТ Р 52079-2003.
Обратите внимание: этот список не претендует на охват всех областей производства. Некоторые специфические изделия вроде обсадных труб или трубных рам для автомобильной промышленности мы намеренно исключили из списка.
Рамы мото- и автотранспорта делаются из труб, производимых по отдельному стандарту.
Размеры и области применения
Итак, какие бывают диаметры труб стальных в соответствии с этими документами? Для каких целей используется труба?
ГОСТ 3262-75
Полный список предусмотренных стандартом размеров сравнительно невелик, поэтому приведем его полностью.
Условный проход | Наружный диаметр | Толщина стенки труб | ||
Легких | Обыкновенных | Усиленных | ||
6 | 10,2 | 1,8 | 2,0 | 2,5 |
8 | 13,5 | 2,0 | 2,2 | 2,8 |
10 | 17,0 | 2,0 | 2,2 | 2,8 |
15 | 21,3 | 2,5 | 2,8 | 3,2 |
20 | 26,8 | 2,5 | 2,8 | 3,2 |
25 | 33,6 | 2,8 | 3,2 | 4,0 |
32 | 42,3 | 2,8 | 3,2 | 4,0 |
40 | 48,0 | 3,0 | 3,5 | 4,0 |
50 | 60,0 | 3,0 | 3,5 | 4,5 |
65 | 75,5 | 3,2 | 4,0 | 4,5 |
80 | 88,5 | 3,5 | 4,0 | 4,5 |
90 | 101,3 | 3,5 | 4,0 | 4,5 |
100 | 114,0 | 4,0 | 4,5 | 5,0 |
125 | 140,0 | 4,0 | 4,5 | 5,5 |
150 | 165,0 | 4,0 | 4,5 | 5,5 |
Изделия могут производиться с антикоррозионным цинковым покрытием и без него. Кроме того, они могут поставляться с нарезанной или накатанной резьбой.
Область применения – разводка водоснабжения, газа и отопления в пределах жилых, административных и производственных зданий.
Приведем несколько примеров использования.
- Диаметр 15 мм востребован в качестве внутриквартирных подводок водоснабжения и газа.
- Стальная труба 20 мм используется в качестве подводки к радиаторам отопления.
- Стальная труба 25 мм применяется при монтаже отопительных стояков.
- Стальная труба 40 мм подходит для розливов отопления и водоснабжения.
- Стальная труба 125 мм годится для монтажа вводов теплотрасс, а парой десятилетий раньше – и вводов ХВС.
Справочно: стальная труба 8 мм, 6 и 10 мм если и используется в водогазопроводах, то невероятно умело скрывается. В богатой практике мастеров нашего проекта эти размеры ни разу не встречались.
Минимальный применяющийся размер – ДУ15.
Цена труб ВГП – одна из самых низких среди всего трубного проката ввиду использования недорогих марок стали и технологичности производства: для сварки используются высокочастотные токи, что обеспечивает минимальные временные затраты на погонный метр.
ГОСТ 633-80
Предусмотренный этим нормативным документом список сортамента тоже не поражает своей величиной.
Условный диаметр, мм | Толщина стенки, мм |
27 | 3,0 |
33 | 3,5 |
42 | 3,5 |
48 | 4,0 |
60 | 5,0 |
73 | 5,5; 7,0 |
89 | 6,5; 8,0 |
102 | 6,5 |
114 | 7,0 |
Что еще полезно знать об изделиях, производимых по нормам этого стандарта:
- По технологии производства они могут быть только и исключительно бесшовными, то есть полученными не скручиванием плоской заготовки (штрипса), а прошивкой сплошного стального цилиндра (штанги). Такой способ производства обеспечивает существенно большую стойкость к внутреннему гидравлическому давлению: электросварной шов всегда уступает прочностью цельному металлу.
- Труба производится как гладкой (под соединение муфтами), так и безмуфтовой, с высаженными наружу концами.
Несколько способов соединения НКТ.
- Изделия с навинченными муфтами и безмуфтовые должны выдерживать гидравлические испытания; при этом внутреннее давление при испытаниях привязано к размерам трубы и варьируется от 375 до 1250 кгс/см2.
Справочно: давление воды на выходе горнодобывающих мониторов достигает втрое меньших значений – не более 400 кгс/см2. Струя такого монитора легко режет скальные породы.
Применение насосно-компрессорных труб в основном сводится к добыче нефти и газа: они служат для откачки природных углеводородов и для создания пластового давления.
ГОСТ 8732-78
Бесшовная горячедеформированная труба может иметь диаметр от 20 до 530 мм при толщине стенки от 1,08 до 75 миллиметров.
Технология ее производства вкратце такова:
- Цилиндрическая заготовка разогревается в индукционной печи до температуры, при которой сталь становится пластичной.
- На прошивном стане она превращается в гильзу – полый цилиндр.
Прошивка заготовки.
- После повторного разогрева заготовка, надетая на оправку, проходит последовательность вальцов, редуцирующих ее наружный диаметр.
- После охлаждения готовая труба нарезается на отрезки и после прохождения контроля качества отправляется на склад готовой продукции.
Производство по понятным причинам отличается высочайшей энергоемкостью. Кроме того, благодаря толстым стенкам изделия исключительно массивны: если усиленная водогазопроводная стальная труба 65 мм весит 7,88 кг/погонный метр, то наиболее близкая к ней по диаметру горячедеформированная 63,5х14 – целых 17,09.
Где используются горячедеформированные изделия? Понятно, что не для строительства дачного водопровода своими руками: их прочность здесь явно избыточна. Основные области применения – трубопроводы высокого давления и гидравлические системы.
Снимок позволяет оценить толщину стенок.
ГОСТ 8734-75
Метод холодной деформации отличается от горячей прокатки лишь тем, что после прошивного стана гильза охлаждается и дальнейшие операции проходит при температуре гораздо ниже точки рекристаллизации стали.
Поскольку при раскатке в металле неизбежно накапливаются внутренние напряжения, содержащаяся в одном из смежных стандартов инструкция по технологии производства требует обязательной термообработки проката после вальцевания: сталь нагревается и медленно остывает, приобретая вязкость и пластичность.
Какие размеры прописаны в стандарте:
- Диаметр – от 5 до 250 мм.
- Толщина стенки – от 0,3 до 24 мм. При этом одному диаметру соответствует несколько вариантов исполнения: скажем, стальная труба 200 мм может иметь стенки от 3 до максимальных 24 мм, а стальная труба 110 мм – от 1,5 до 18.
Как и горячекатаные, холоднодеформированные изделия применяются там, где необходима максимальная стойкость к гидравлическому давлению при минимальной массе.
На фото – холоднокатаные трубы перед нарезкой по длине.
ГОСТ 20295-85
Стандартом предусмотрено производство прямошовных и спиральношовных изделий с наружным диаметром от 159 до 8220 мм при стенках 3 – 12 мм.
При этом в стандарте содержатся рекомендации по способу изготовления для разных диапазонов размеров:
- При диаметре 159 – 426 допустимо применение сварки токами высокой частоты.
- Электродуговая сварка спиральных швов может использоваться в диапазоне 159-820.
- Прямошовная электродуговая сварка применима для размеров 530-820.
ГОСТ Р 52079-2003
Последний в нашем списке документ предусматривает диаметры от 114 до 1420 мм при стенках от 3 до 21. И в этом случае могут применяться высокочастотная сварка с одним продольным швом (размеры 114-530), спиральношовная дуговая сварка (159-1420) и прямошовная дуговая сварка с одним или двумя продольным швами (530-1420 мм).
Спиральный шов обеспечивает большую по сравнению с прямым прочность на разрыв.
Заключение
Как уже упоминалось, наш список нормативных документов не претендует на полноту. Скажем, стальная труба 300 мм не соответствует ни одному из упомянутых сортаментов; однако в реальных прайс-листах производителей и дилеров она есть.
Как всегда, дополнительную информацию читатель сможет найти в видео в этой статье. Успехов!
Труба стальная электросварная ГОСТ 10704-91 черная
Наименование — Труба стальная электросварная черная ГОСТ 10704-91
Применение — трубы стальные электросварные ГОСТ 10704-91 используются для прокладки систем отопления и газопроводов низкого давления
Страна — производитель — Россия
Регламентирующий документ — ГОСТ 10704-91
Материал — сталь
Рабочая среда — вода, пар, природный газ
Присоединение — под сварку
Длина = 3 ÷ 11. 4 м ( трубы продаются кратно одному метру )
Сертификат соответствия / паспорт качества ( по запросу )
Цена за метр / прайс ( по запросу )
Таблица: технические характеристики и размеры
В соответствии с ГОСТ 10704-91:
* — предельное отклонение должно соответствовать ± 10 % при диаметре труб до 152 мм
** — теоретическая масса труб
Сопутствующие товары
Возврат в on-line каталог >>
Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.lm@mail. ru или позвонив по телефону в Москве: +7 ( 495 ) 641 16 85
ООО «ПРОТОН», Россия, Москва, проспект Андропова, дом 38
Официальный сайт: www.proton-st.ru, тел.: +7 (495) 641 16 85
Характеристики трубопроводов
Характеристики трубопроводовТехнические характеристики стальных трубопроводов
N п.п | Диаметр трубопровода, мм | Толщина стенки трубы, мм | ||
Условный | наружный | внутренний | ||
1 | 50 | 57 | 50 | 3,5 |
2 | 70 | 76 | 69 | 3,5 |
3 | 80 | 89 | 82 | 3,5 |
4 | 100 | 108 | 100 | 4,0 |
5 | 125 | 133 | 125 | 4,0 |
6 | 150 | 159 | 150 | 4,5 |
7 | 175 | 194 | 184 | 5,0 |
8 | 200 | 219 | 207 | 6,0 |
9 | 250 | 273 | 259 | 7,0 |
10 | 300 | 325 | 309 | 8,0 |
11 | 350 | 377 | 359 | 9,0 |
12 | 350 | 377 | 357 | 10,0 |
13 | 400 | 426 | 414 | 6,0 |
14 | 400 | 426 | 408 | 9,9 |
15 | 450 | 480 | 468 | 6,0 |
16 | 450 | 480 | 466 | 8,0 |
17 | 500 | 529 | 517 | 6,0 |
18 | 500 | 529 | 515 | 7,0 |
19 | 600 | 630 | 616 | 7,0 |
20 | 600 | 630 | 614 | 8,0 |
21 | 700 | 720 | 706 | 7,0 |
22 | 700 | 720 | 704 | 8,0 |
23 | 700 | 720 | 702 | 9,0 |
24 | 800 | 820 | 804 | 8,0 |
25 | 900 | 920 | 902 | 9,0 |
26 | 1000 | 1020 | 1000 | 10,0 |
27 | 1200 | 1220 | 1198 | 11,0 |
28 | 1200 | 1220 | 1192 | 14,0 |
29 | 1400 | 1420 | 1398 | 11,0 |
30 | 1400 | 1420 | 1392 | 14,0 |
Чугунные напорные трубы с раструбными соединениями (ГОСТ 9583-75)
Чугунные напорные трубы самоуплотняющейся манжете (ГОСТ 21053-75)
Чугунные напорные раструбно — винтовые трубы (ГОСТ 21053-75)
Условный проход, мм | Размеры цилиндрической части трубы | ||||||
Наружный диаметр, мм | Толщина стенок (мм) класса | Внутренний диаметр, мм | |||||
ЛА | А | Б | ЛА | А | Б | ||
65 | 81 | 6. 7 | 7.4 | 8.0 | 67.6 | 66.2 | 65.0 |
80 | 98 | 7.2 | 7.9 | 8.6 | 83.6 | 82.2 | 80.8 |
100 | 118 | 7. 5 | 8.3 | 9.0 | 103 | 101.4 | 100 |
125 | 144 | 7.9 | 8.7 | 9.5 | 128.2 | 126.6 | 125 |
150 | 170 | 8. 3 | 9.2 | 10.0 | 153.4 | 151.6 | 150 |
200 | 222 | 9.2 | 10.1 | 11.0 | 203.6 | 201.8 | 200 |
250 | 274 | 10. 0 | 11.0 | 12.0 | 254 | 252 | 250 |
300 | 326 | 10.8 | 11.9 | 13.0 | 304.4 | 302.2 | 300 |
350 | 378 | 11. 7 | 12.8 | 14.0 | 354.6 | 352.4 | 350 |
400 | 429 | 12.5 | 13.8 | 15.0 | 404 | 401.4 | 399 |
500 | 532 | 14. 2 | 15.6 | 17.0 | 503.6 | 500.8 | 498 |
600 | 635 | 15.8 | 17.4 | 19.0 | 603.4 | 600.2 | 597 |
700 | 738 | 17. 5 | 19.3 | 21.0 | 703 | 699.4 | 696 |
800 | 842 | 19.2 | 21.1 | 23.0 | 803.6 | 799.8 | 796 |
900 | 945 | 20. 8 | 22.9 | 25.0 | 903.4 | 899.2 | 895 |
1000 | 1048 | 22.5 | 24.8 | 27.0 | 1003 | 998.4 | 994 |
Напорные трубы из чугуна шаровидным графитом со стыковыми соединениями на резиновой уплотнительной манжете (ТУ 14-3-527-76)
Условный проход, мм | Наружный диаметр, мм | Толщина стенок, мм | Внутренний диаметр, мм |
65 | 81 | 6. 0 | 69 |
80 | 98 | 6.0 | 86 |
100 | 118 | 6.0 | 106 |
150 | 170 | 6.5 | 157 |
200 | 222 | 7. 0 | 208 |
250 | 274 | 7.5 | 259 |
300 | 326 | 8.0 | 310 |
400 | 429 | 8.5 | 412 |
500 | 532 | 9. 0 | 514 |
600 | 635 | 10.0 | 615 |
Асбестоцементные трубы (ГОСТ 539-80)
Тип труб | Условный проход, мм | Внутренний диаметр, мм | |||
ВТ-6 | ВТ-9 | ВТ-12 | ВТ-15 | ||
I | 100 | 104 | 100 | 96 | — |
150 | 146 | 411 | 135 | — | |
200 | 196 | 189 | 181 | — | |
250 | 244 | 235 | 228 | — | |
300 | 289 | 279 | 270 | — | |
350 | 334 | 322 | 312 | — | |
400 | 381 | 368 | 356 | — | |
500 | 473 | 456 | 441 | — | |
II | 200 | — | 196 | 188 | 180 |
250 | — | 242 | 234 | — | |
300 | — | 286 | 276 | 267 | |
350 | — | 329 | 317 | — | |
400 | — | 377 | 363 | 352 | |
500 | — | 466 | 450 | 436 | |
III | 200 | — | 198 | 192 | 174 |
300 | — | 270 | 270 | 256 |
Асбестоцементные напорные трубы (ТУ 21-24-69-79)
Условный проход, мм | Внутренний диаметр, мм | ||
ВТ-9 | ВТ-12 | ВТ-15 | |
200 | 196 | 188 | 180 |
250 | 242 | 234 | 226 |
300 | 286 | 276 | 267 |
400 | 377 | 363 | 352 |
500 | 466 | 450 | 436 |
— archtoolbox.
comНоминальный размер трубы
Номинальный размер трубы (сокращенно NPS) — это североамериканский стандарт для определения размеров труб. Технически NPS является безразмерным и приблизительно соответствует диаметру трубы. Однако начиная с NPS 14 и выше значение NPS соответствует внешнему диаметру трубы. Номинальные размеры труб относятся ко всем материалам труб. При указании конкретных труб требуются NPS, график и материал.
За пределами Северной Америки трубы идентифицируются по Номинальному диаметру (DN), который представляет собой безразмерное значение, примерно равное внешнему диаметру трубы в мм. Размеры DN должны соответствовать стандарту ISO 6708.
Понимание терминологии спецификаций трубопровода
Хотя номинальный размер трубы определяет внешний диаметр трубы, для определения конкретных труб требуется дополнительная информация. Спецификация трубы — это толщина стенки трубы, которая напрямую влияет на внутренние размеры и вес трубы. Толщина стенки важна, потому что она определяет величину внутреннего давления, которое может выдержать труба. Номер спецификации примерно рассчитывается следующим образом: Schedule = 1000 x (P / S), где P — внутреннее рабочее давление трубы (фунт / кв. Дюйм), а S — предел прочности материала трубы на разрыв (фунт / кв. Дюйм).
В дополнение к номерам расписаний вы часто будете видеть Standard (STD), Extra Strong (XS) и Double Extra Strong (XXS). Это были оригинальные термины, использовавшиеся до системы расписания, введенной в 1927 году.Первоначально предполагалось, что они будут выведены из употребления, но иногда они появляются. В спецификациях труб из нержавеющей стали в конце номера спецификации добавляется буква «S», например Schedule 40S.
Два наиболее распространенных типоразмера, которые можно увидеть в зданиях, — это Schedule 40 и Schedule 80. Однако для некоторых технологических трубопроводов, инженерных сетей и трубопроводов гражданского назначения могут потребоваться более высокие номера графиков в зависимости от используемых давлений.
Трубы и трубы
Трубы используются для транспортировки газов или жидкостей.Как указано выше, они измеряются по номинальному внешнему диаметру с использованием NPS и графика для определения размера трубы.
С другой стороны, трубы являются конструктивными элементами и измеряются с точным внешним диаметром и мм. Трубка измеряется по точному внешнему диаметру и толщине стенки (WT). Производственные допуски намного жестче, чем у труб.
Размеры стальных труб — Таблица 40
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0.405 « | 0,269″ | 0,068 « | 0,24 фунт / фут |
1/4 | 0,540 « | 0,364″ | 0,088 « | 0,42 фунт / фут |
3/8 | 0,675 « | 0,493″ | 0,091 « | 0,57 фунт / фут |
1/2 | 0,840 « | 0,622″ | 0,109 « | 0,85 фунт / фут |
3/4 | 1. 050 « | 0.824 « | 0,113″ | 1,13 фунт / фут |
1 | 1,315 « | 1,049″ | 0,133 « | 1,68 фунт / фут |
1-1 / 4 | 1,660 « | 1,380″ | 0,140 « | 2,27 фунт / фут |
1-1 / 2 | 1,900 « | 1,610″ | 0,145 « | 2,72 фунт / фут |
2 | 2,375 « | 2,067″ | 0.154 « | 3,65 фунт / фут |
2-1 / 2 | 2,875 « | 2,469″ | 0,203 « | 5,79 фунт / фут |
3 | 3,500 « | 3,068″ | 0,216 « | 7,58 фунт / фут |
3-1 / 2 | 4.000 « | 3,548″ | 0,226 « | 9,11 фунт / фут |
4 | 4,500 « | 4,026″ | 0,237 « | 10.79 фунтов / фут |
5 | 5,563 « | 5,047″ | 0,258 « | 14,62 фунт / фут |
6 | 6,625 « | 6,065″ | 0,280 « | 18,97 фунт / фут |
8 | 8,625 « | 7,981″ | 0,322 « | 28,55 фунт / фут |
10 | 10,750 « | 10,020″ | 0,365 « | 40,48 фунт / фут |
12 | 12. 75 « | 11,938″ | 0,406 « | 53,52 фунт / фут |
14 | 14,000 « | 13,124″ | 0,438 « | 63,50 фунт / фут |
16 | 16,000 « | 15,000″ | 0,500 « | 82,77 фунт / фут |
18 | 18,000 « | 16,876″ | 0,562 « | 104,70 фунт / фут |
20 | 20,000 « | 18.812 « | 0,594″ | 123,10 фунт / фут |
24 | 24,000 « | 22,624″ | 0,688 « | 171,30 фунт / фут |
Размеры стальных труб — Таблица 80
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,215″ | 0.095 « | 0,32 фунта / фут |
1/4 | 0,540 « | 0,302″ | 0,119 « | 0,54 фунт / фут |
3/8 | 0,675 « | 0,423″ | 0,126 « | 0,74 фунт / фут |
1/2 | 0,840 « | 0,546″ | 0,147 « | 1,09 фунт / фут |
3/4 | 1,050 « | 0,742″ | 0,154 « | 1. 47 фунтов / фут |
1 | 1,315 « | 0,957″ | 0,179 « | 2,17 фунт / фут |
1-1 / 4 | 1,660 « | 1,278″ | 0,191 « | 3,00 фунт / фут |
1-1 / 2 | 1.900 « | 1.500″ | 0.200 « | 3,63 фунт / фут |
2 | 2,375 « | 1,939″ | 0,218 « | 5,02 фунт / фут |
2-1 / 2 | 2.875 « | 2,323″ | 0,276 « | 7,66 фунт / фут |
3 | 3,500 « | 2,900″ | 0,300 « | 10,25 фунт / фут |
3-1 / 2 | 4.000 « | 3,364″ | 0,318 « | 12,50 фунт / фут |
4 | 4,500 « | 3,826″ | 0,337 « | 14,98 фунт / фут |
5 | 5,563 « | 4.813 « | 0,375″ | 20,78 фунт / фут |
6 | 6,625 « | 5,761″ | 0,432 « | 28,57 фунт / фут |
8 | 8,625 « | 7,625″ | 0,500 « | 43,39 фунт / фут |
10 | 10,750 « | 9,562″ | 0,594 « | 64,42 фунт / фут |
12 | 12,75 « | 11,374″ | 0. 688 « | 88,63 фунт / фут |
14 | 14,000 « | 12,500″ | 0,750 « | 106,10 фунт / фут |
16 | 16,000 « | 14,312″ | 0,844 « | 136,58 фунт / фут |
18 | 18,000 « | 16,124″ | 0,938 « | 170,87 фунт / фут |
20 | 20,000 « | 17,938″ | 1,031 « | 208.92 фунт / фут |
24 | 24,000 « | 21,562″ | 1,219 « | 296,58 фунт / фут |
Размеры труб из нержавеющей стали — Таблица 40S
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,269″ | 0,068 « | 0,25 фунт / фут |
1/4 | 0. 540 « | 0,364″ | 0,088 « | 0,40 фунт / фут |
3/8 | 0,675 « | 0,493″ | 0,091 « | 0,58 фунт / фут |
1/2 | 0,840 « | 0,622″ | 0,109 « | 0,87 фунт / фут |
3/4 | 1,050 « | 0,824″ | 0,113 « | 1,20 фунт / фут |
1 | 1,315 « | 1.049 « | 0,133″ | 1,68 фунт / фут |
1-1 / 4 | 1,660 « | 1,380″ | 0,140 « | 2,27 фунт / фут |
1-1 / 2 | 1,900 « | 1,610″ | 0,145 « | 2,72 фунт / фут |
2 | 2,375 « | 2,067″ | 0,154 « | 3,65 фунт / фут |
2-1 / 2 | 2,875 « | 2,469″ | 0.203 « | 5,79 фунт / фут |
3 | 3,500 « | 3,068″ | 0,216 « | 7,58 фунт / фут |
3-1 / 2 | 4. 000 « | 3,548″ | 0,226 « | 9,11 фунт / фут |
4 | 4,500 « | 4,026″ | 0,237 « | 10,79 фунт / фут |
5 | 5,563 « | 5,047″ | 0,258 « | 14.62 фунт / фут |
6 | 6,625 « | 6,065″ | 0,280 « | 18,97 фунт / фут |
8 | 8,625 « | 7,981″ | 0,322 « | 28,55 фунт / фут |
10 | 10,750 « | 10,020″ | 0,365 « | 40,48 фунт / фут |
12 | 12,75 « | 12.000″ | 0,375 « | 49,56 фунт / фут |
14 | 14.000 « | 13,250″ | 0,375 « | 54,57 фунт / фут |
16 | 16,000 « | 15,250″ | 0,375 « | 62,58 фунт / фут |
18 | 18,000 « | 17,250″ | 0,375 « | 70,59 фунт / фут |
20 | 20,000 « | 19,250″ | 0,375 « | 78,60 фунт / фут |
24 | 24,000 « | 23. 250 « | 0,375″ | 94,62 фунт / фут |
Размеры труб из нержавеющей стали — Спецификация 80S
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,215″ | 0,095 « | 0,32 фунт / фут |
1/4 | 0,540 « | 0,302″ | 0.119 дюймов | 0,54 фунт / фут |
3/8 | 0,675 « | 0,423″ | 0,126 « | 0,74 фунт / фут |
1/2 | 0,840 « | 0,546″ | 0,147 « | 1,09 фунт / фут |
3/4 | 1,050 « | 0,742″ | 0,154 « | 1,47 фунт / фут |
1 | 1,315 « | 0,957″ | 0,179 « | 2.17 фунтов / фут |
1-1 / 4 | 1,660 « | 1,278″ | 0,191 « | 3,00 фунт / фут |
1-1 / 2 | 1.900 « | 1.500″ | 0.200 « | 3,63 фунт / фут |
2 | 2,375 « | 1,939″ | 0,218 « | 5,02 фунт / фут |
2-1 / 2 | 2,875 « | 2,323″ | 0,276 « | 7,66 фунт / фут |
3 | 3.500 « | 2,900″ | 0,300 « | 10,25 фунт / фут |
3-1 / 2 | 4.000 « | 3,364″ | 0,318 « | 12,50 фунт / фут |
4 | 4,500 « | 3,826″ | 0,337 « | 14,98 фунт / фут |
5 | 5,563 « | 4,813″ | 0,375 « | 20,78 фунт / фут |
6 | 6,625 « | 5.761 « | 0,432″ | 28,57 фунт / фут |
8 | 8,625 « | 7,625″ | 0,500 « | 43,39 фунт / фут |
10 | 10,750 « | 9,750″ | 0,500 « | 54,74 фунт / фут |
12 | 12,75 « | 11,750″ | 0,500 « | 65,42 фунт / фут |
14 | 14,000 « | 13,000″ | 0.500 « | 72,09 фунт / фут |
16 | 16,000 « | 15,000″ | 0,500 « | 82,77 фунт / фут |
18 | 18,000 « | 17,000″ | 0,500 « | 93,45 фунт / фут |
20 | 20,000 « | 19,000″ | 0,500 « | 104,10 фунт / фут |
24 | 24,000 « | 23,000″ | 0,500 « | 125.50 фунтов / фут |
Размеры труб из поливинилхлорида (ПВХ) — Таблица 40
Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0,269″ | 0,068 « | 0.05 фунт / фут |
1/4 | 0,540 « | 0,364″ | 0,088 « | 0,09 фунт / фут |
3/8 | 0,675 « | 0,493″ | 0,091 « | 0,12 фунт / фут |
1/2 | 0,840 « | 0,622″ | 0,109 « | 0,17 фунт / фут |
3/4 | 1,050 « | 0,824″ | 0,113 « | 0,23 фунт / фут |
1 | 1.315 « | 1,049″ | 0,133 « | 0,33 фунт / фут |
1-1 / 4 | 1,660 « | 1,380″ | 0,140 « | 0,45 фунт / фут |
1-1 / 2 | 1,900 « | 1,610″ | 0,145 « | 0,54 фунт / фут |
2 | 2,375 « | 2,067″ | 0,154 « | 0,72 фунт / фут |
2-1 / 2 | 2,875 « | 2.469 « | 0,203″ | 1,14 фунт / фут |
3 | 3,500 « | 3,068″ | 0,216 « | 1,49 фунт / фут |
3-1 / 2 | 4.000 « | 3,548″ | 0,226 « | 1,79 фунт / фут |
4 | 4,500 « | 4,026″ | 0,237 « | 2,19 фунт / фут |
5 | 5,563 « | 5,047″ | 0,258 « | 2.87 фунтов / фут |
6 | 6,625 дюйма | 6,065 дюйма | 0,280 дюйма | 3,73 фунта / фут |
8 | 8,625 « | 7,981″ | 0,322 « | 5,62 фунт / фут |
10 | 10,750 « | 10,020″ | 0,365 « | 7,97 фунт / фут |
12 | 12,75 « | 11,938″ | 0,406 « | 10,53 фунт / фут |
14 | 14.000 « | 13,126″ | 0,437 « | 12,46 фунт / фут |
16 | 16,000 « | 15,000″ | 0,500 « | 16,29 фунт / фут |
18 | 18,000 « | 16,876″ | 0,562 « | 20,59 фунт / фут |
20 | 20,000 « | 18,814″ | 0,593 « | 24,18 фунт / фут |
24 | 24,000 « | 22.626 « | 0,687″ | 33,65 фунт / фут |
Размеры труб из поливинилхлорида (ПВХ) — Таблица 80
Хлорированный поливинилхлорид (ХПВХ) имеет те же размеры, что и ПВХ, но весит немного больше, чем ПВХ
NPS | Внешний диаметр (дюймы) | Внутренний диаметр (дюймы) | Толщина стенки (дюймы) | Вес (фунт / фут) |
---|---|---|---|---|
1/8 | 0,405 « | 0.215 | 0,095 | 0,06 фунт / фут |
1/4 | 0,540 « | 0,302″ | 0,119 « | 0,11 фунт / фут |
3/8 | 0,675 « | 0,423″ | 0,126 « | 0,15 фунт / фут |
1/2 | 0,840 « | 0,546″ | 0,147 « | 0,21 фунт / фут |
3/4 | 1,050 « | 0,742″ | 0.154 « | 0,29 фунт / фут |
1 | 1,315 « | 0,957″ | 0,179 « | 0,42 фунт / фут |
1-1 / 4 | 1,660 « | 1,278″ | 0,191 « | 0,59 фунт / фут |
1-1 / 2 | 1,900 « | 1,5″ | 0.200 « | 0,71 фунт / фут |
2 | 2,375 « | 1,939″ | 0,218 « | 0.98 фунтов / фут |
2-1 / 2 | 2,875 « | 2,323″ | 0,276 « | 1,50 фунт / фут |
3 | 3,500 « | 2,900″ | 0,300 « | 2,10 фунт / фут |
3-1 / 2 | 4.000 « | 3,364″ | 0,318 « | 2,45 фунт / фут |
4 | 4,500 « | 3,826″ | 0,337 « | 2,94 фунта / фут |
5 | 5.563 « | 4,813″ | 0,375 « | 4,08 фунт / фут |
6 | 6,625 « | 5,761″ | 0,432 « | 5,61 фунт / фут |
8 | 8,625 « | 7,625″ | 0,500 « | 8,52 фунт / фут |
10 | 10,750 « | 9,562″ | 0,594 « | 12,64 фунт / фут |
12 | 12,75 « | 11.374 « | 0,688″ | 17,38 фунт / фут |
14 | 14,000 « | 12,500″ | 0,750 « | 20,85 фунт / фут |
16 | 16,000 « | 14,312″ | 0,844 « | 26,81 фунт / фут |
18 | 18,000 « | 16,124″ | 0,938 « | 33,54 фунт / фут |
20 | 20,000 « | 17,938″ | 1.031 « | 41,05 фунт / фут |
24 | 24,000 « | 21,562″ | 1,219 « | 58,23 фунт / фут |
Таблица размеров труб — Rolled Alloys, Inc.
Скачать техническое описание (.PDF)Номинальный размер трубы (NPS) — это североамериканский набор стандартов, используемых для обозначения диаметра и толщины трубы. Размер трубы указывается двумя безразмерными числами: номинальным размером трубы (NPS) для внутреннего диаметра в дюймах и спецификацией (Sched.или Sch.) для толщины стенки.
Получите дополнительную информацию о размерах и допусках труб.
РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (дюймы) | ||||||||
---|---|---|---|---|---|---|---|---|
Номинал | O.D. Дюймы | 10 с | 10 | 40-х и стандартная | 40 | 80-е и E.H. | 80 | 160 |
1/8 | .405 | .049 | .049 | .068 | .068 | .095 | .095 | |
1/4 | . 540 | .065 | .065 | .088 | .088 | .119 | .119 | |
3/8 | .675 | .065 | .065 | .091 | .091 | .126 | .126 | |
1/2 | . 840 | .083 | .083 | .109 | .109 | .147 | .147 | . 187 |
3/4 | 1.050 | .083 | .083 | .113 | .113 | . 154 | . 154 | . 218 |
1 | 1.315 | .109 | .109 | .133 | .133 | . 179 | . 179 | . 250 |
1 1/4 | 1,660 | .109 | .109 | .140 | .140 | .191 | .191 | . 250 |
1 1/2 | 1.900 | .109 | .109 | .145 | .145 | .200 | .200 | . 281 |
2 | 2,375 | .109 | .109 | . 154 | . 154 | . 218 | . 218 | .343 |
2 1/2 | 2,875 | . 120 | . 120 | . 203 | . 203 | . 276 | .276 | .375 |
3 | 3.500 | . 120 | . 120 | . 216 | . 216 | .300 | .300 | .437 |
3 1/2 | 4.000 | . 120 | .120 | .226 | .226 | .318 | .318 | |
4 | 4.500 | . 120 | . 120 | . 237 | . 237 | .337 | .337 | . 531 |
4 1/2 | 5.000 | . 247 | .355 | |||||
5 | 5,563 | .134 | .134 | . 258 | . 258 | .375 | .375 | .625 |
6 | 6.625 | .134 | .134 | . 280 | . 280 | .432 | .432 | .718 |
7 | 7,625 | .301 | .500 | |||||
8 | 8.625 | .148 | .148 | .322 | .322 | .500 | .500 | .906 |
9 | 9,625 | . 342 | .500 | |||||
10 | 10.750 | .165 | .165 | .365 | .365 | .500 | .593 | 1,125 |
11 | 11.750 | .375 | .500 | |||||
12 | 12.750 | .180 | .180 | .375 | .406 | .500 | .687 | 1,312 |
14 | 14,000 | . 188 | . 250 | .375 | .437 | .500 | .750 | 1.406 |
16 | 16,000 | . 188 | . 250 | .375 | .500 | .500 | . 843 | 1,593 |
18 | 18,000 | .188 | . 250 | .375 | . 562 | .500 | .937 | 1,781 |
Размеры и вес трубы
- Легенда
- Толщина стенки в дюймах
- Вес стали в фунтах. за фут
1/8 | .405 | | .035 .1383 | .049 . 1863 | .049 . 1863 | | | .068 .2447 | .068 .2447 | | .095 .3145 | .095 .3145 | | | | | |
1/4 | .540 | | .049 .2570 | .065 .3297 | .065 .3297 | | | .088 .4248 | .088 .4248 | | .119 .5351 | .119 .5351 | | | | | |
3/8 | .675 | | .049 .3276 | .065 .4235 | .065 .4235 | | | .091 .5676 | .091 .5676 | | .126 .7338 | .126 .7338 | | | | | |
1/2 | .840 | .065 .5383 | .065 .5383 | .083 .6710 | .083 .6710 | | | .109 .8510 | .109 .8510 | | .147 1.088 | .147 1.088 | | | | .187 1.304 | 0,294 1,714 |
3/4 | 1.050 | .065 .6838 | .065 .6838 | .083 .8572 | .083 .8572 | | | .113 1.131 | .113 1.131 | | .154 1.474 | .154 1.474 | | | | .218 1,937 | .308 2.441 |
1 | 1,315 | .065 .8678 | .065 .8678 | .109 1.404 | .109 1.404 | | | .133 1.679 | .133 1.679 | | .179 2,172 | .179 2,172 | | | | .250 2,844 | .358 3.659 |
1-1 / 4 | 1,660 | 0,065 1,107 | 0,065 1,107 | .109 1.806 | .109 1.806 | | | .140 2.273 | .140 2.273 | | .191 2.997 | .191 2.997 | | | | .250 3,765 | 0,382 5,214 |
1-1 / 2 | 1.900 | .065 1,274 | .065 1,274 | .109 2,085 | .109 2,085 | | | .145 2,718 | .145 2,718 | | .200 3.631 | .200 3.631 | | | | .281 4,859 | .400 6.408 |
2 | 2,375 | .065 1.604 | .065 1.604 | .109 2,638 | .109 2,638 | | | .154 3.653 | .154 3.653 | | .218 5,022 | .218 5,022 | | | | .343 7,444 | .436 9.029 |
2-1 / 2 | 2,875 | .083 2,475 | .083 2,475 | .120 3.531 | .120 3.531 | | | .203 5,793 | .203 5,793 | | 0,276 7,661 | 0,276 7,661 | | | | .375 10.01 | .552 13,70 |
3 | 3,500 | .083 3.029 | .083 3.029 | .120 4,332 | .120 4,332 | | | 0,216 7,576 | 0,216 7,576 | | .300 10,25 | .300 10,25 | | | | .437 14,32 | .600 18,58 |
3-1 / 2 | 4.000 | .083 3,472 | .083 3,472 | .120 4,973 | .120 4,973 | | | .226 9,109 | .226 9,109 | | .318 12,51 | .318 12,51 | | | | | .636 22,85 |
4 | 4.500 | .083 3.915 | .083 3.915 | .120 5.613 | .120 5.613 | | | .237 10,79 | .237 10,79 | 0,281 12,66 | 0,337 14,98 | 0,337 14,98 | | .437 19.01 | | . 531 22,51 | .674 27,54 |
4-1 / 2 | 5.000 | | | | | | | .247 12,53 | | | .355 17,61 | | | | | | .710 32,53 |
5 | 5,563 | .109 6.349 | .109 6.349 | .134 7,770 | .134 7,770 | | | 0,258 14,62 | 0,258 14,62 | | .375 20,78 | .375 20,78 | | .500 27,04 | | .625 32.96 | .750 38,55 |
6 | 6,625 | .109 7,585 | .109 7,585 | .134 9.290 | .134 9.290 | | | .280 18.97 | .280 18.97 | | .432 28,57 | .432 28,57 | | . 562 36,39 | | .718 45,3 | .864 53.16 |
7 | 7,625 | | | | | | | .301 23,57 | | | .500 38,05 | | | | | | .875 63.08 |
8 | 8,625 | .109 | .109 | .148 13,40 | .148 13,40 | .250 22,36 | .277 24,70 | .322 28,55 | .322 28,55 | .406 35,64 | . 500 43,39 | . 500 43,39 | .593 50,87 | .718 60.93 | .812 67,76 | .906 74,69 | .885 72,42 |
9 | 9,625 | | | | | | | .342 33,9 | | | . 500 48,72 | | | | | | |
10 | 10,750 | .134 15,19 | .134 15,19 | .165 18,65 | .165 18,65 | .250 28,04 | .307 34,24 | .365 40,48 | .365 40,48 | . 500 54,74 | . 500 54,74 | .593 64.33 | .718 76.93 | .843 89.20 | 1.000 104.1 | 1,125 115,7 | |
11 | 11,750 | | | | | | | .375 45,55 | | | . 500 60,07 | | | | | | |
12 | 12,750 | .156 21.07 | .165 22,18 | .180 24,17 | .180 24,17 | .250 33,38 | .307 34,24 | .365 40,48 | .365 40,48 | . 500 54,74 | . 500 54,74 | .593 64.33 | .718 76.93 | .843 89.20 | 1.000 104.1 | 1,125 115,7 | |
14 | 14,000 | .156 23.07 | | .188 27,73 | .250 36,71 | .312 45,38 | .375 54,57 | .375 54,57 | .437 63,37 | .593 84.91 | .500 72.09 | .750 106,1 | .937 130,7 | 1,093 150,7 | 1,250 170,2 | 1.406 189.1 | |
16 | 16,000 | 0,165 27,90 | | .188 31,75 | .250 42,05 | .312 52,36 | .375 62,58 | .375 62,58 | . 500 82,77 | .656 107,5 | . 500 82,77 | . 843 136,5 | 1.031 164,8 | 1,218 192,3 | 1,427 223,5 | 1,593 245,1 | |
18 | 18,00 | .165 31,43 | | .188 35,76 | .250 47,39 | .312 59.03 | .437 82.06 | .375 70,59 | . 562 104.2 | .750 138,2 | . 500 93,45 | .937 170,8 | 1,156 208,0 | 1,375 244,1 | 1,562 274,2 | 1,781 308,5 | |
20 | 20,000 | .188 39,78 | | ,218 46,05 | .250 52.73 | .375 78,6 | . 500 104,1 | .375 78,6 | .593 122,9 | .812 166,4 | . 500 104,1 | 1,031 208,9 | 1,280 256,1 | 1,500 296,4 | 1,750 341,1 | 1,968 379,0 | |
22 | 22,000 | .188 43,8 | | ,218 50,71 | .250 58.07 | .375 86,61 | . 500 114,81 | .375 86,61 | | .875 197,41 | . 500 114,81 | 1,125 250,81 | 1,375 302,88 | 1,625 353,61 | 1,875 403,0 | 2.125 451,06 | |
24 | 24,000 | ,218 55,37 | | .250 63,41 | .250 63,41 | .375 94,62 | . 562 140,8 | .375 94,62 | 0,687 171,2 | .968 238,1 | . 500 125,5 | 1,218 296.4 | 1,531 367,4 | 1,812 429,4 | 2,062 483,1 | 2,344 542,13 | |
26 | 26,000 | | | | .312 85,60 | . 500 136,17 | | .375 102,63 | | | .500 136,17 | | | | | | |
28 | 28,000 | | | | .312 92,26 | . 500 146,85 | .625 182,73 | .375 110,64 | | | | | | | | | |
30 | 30.000 | .250 79,43 | | .312 98.93 | .312 98.93 | . 500 157,53 | .625 196.08 | .375 118,65 | | | . 500 157,53 | | | | | | |
32 | 32.000 | | | | .312 105,59 | . 500 168.21 | .625 209,43 | .375 126.66 | .688 230.08 | | . 500 168,21 | | | | | | |
34 | 34.000 | | | | .312 112,25 | . 500 178,89 | .625 222,78 | .375 134.667 | .688 244,77 | | | | | | | | |
36 | 36.000 | | | | .312 118.92 | | .625 236,13 | .375 142,68 | .750 262,35 | | . 500 189,57 | | | | | | |
Трубы и размеры трубок Обзор | Allied Tube & Conduit
Ниже приводится обзор методов измерения и обращения с трубами и трубами.
Внешний диаметр и номинальный размер трубыТрубка измеряется ВНЕШНИМ ДИАМЕТРОМ (НАРУЖНЫЙ ДИАМЕТР), указанным в дюймах (например, 1,250) или долях дюйма (например, 1-1 / 4 ″).
Труба обычно измеряется НОМИНАЛЬНЫМ РАЗМЕРОМ ТРУБЫ (NPS). Хотя это связано с внешним диаметром, оно существенно отличается. Например, труба размером 1-1 / 2 дюйма фактически имеет внешний диаметр 1,9 дюйма, а НЕ 1,5 дюйма. В таблице ниже указаны перекрестные ссылки между номинальным размером ТРУБЫ и ее фактическим внешним диаметром.
Для размеров от 1/8 дюйма до 12 дюймов NPS соответствует номинальному внутреннему диаметру, но несколько отличается от его фактического внутреннего диаметра. Первые производители труб делали стенки меньших размеров слишком толстыми, и, исправляя эту ошибку в конструкции, они взяли излишки изнутри, чтобы избежать изменения размеров сопутствующих фитингов.
Для размеров более 12 дюймов NPS соответствует фактическому внешнему диаметру. Для каждого номинального диаметра трубы внешний диаметр (О.D.) остается относительно постоянным; изменения толщины стенки влияют только на внутренний диаметр (I.D.).
В таблице ниже показано соотношение между NPS и диаметром.
Номинальный размер трубы | Внешний диаметр (дюймы) |
---|---|
1/2 « | 0,84 |
3/4 « | 1,05 |
1 « | 1,315 |
1-1 / 4 « | 1.66 |
1-1 / 2 « | 1,9 |
2 « | 2,375 |
2-1 / 2 « | 2,875 |
3 « | 3,5 |
3-1 / 2 « | 4 |
Толщина стенки трубки измеряется в дюймах (0,0035 ″) или стандартным калибром от 7 (самая тяжелая) до 22 (самая легкая), что соответствует диапазону толщины стенки.На диаграмме справа вы можете видеть, что не все калибры 12 допускают толщину от 0,101 до 0,111. Типичное значение, которое не находится посередине, используется для расчета свойств сечения.
Еще раз, с толщиной стенки трубы немного сложнее. Для обозначения толщины стенки используются три давних традиционных обозначения:
- Стандартная стенка (STD)
- Сверхпрочная стена (XS), иногда называемая Сверхтяжелой стенкой (XH)
- Двойная сверхпрочная стена (XXS), иногда называемая двойной сверхтяжелой стенкой (XXH)
В целях стандартизации размеров труб Американский национальный институт стандартов (ANSI) опубликовал ANSI B36.10. Этот стандарт расширил диапазон толщин стенок, номеров спецификаций от спецификации 10 (СЧ20) до спецификации 160 (СЧ260). Эти номера графиков указывают приблизительные значения для отношения давления к напряжению в 1000 раз.
Номера спецификаций из нержавеющей сталиот Списка 5S до Списка 80S были добавлены ANSI B36.19 для размеров до 12 дюймов. Добавление буквы «S» после номера спецификации указывает на то, что это относится к нержавеющей стали.
Калибр | Диапазон толщины (дюймы) | Типичное значение (дюймы) |
---|---|---|
22 | 0.От 025 до 0,029 | 0,028 |
20 | от 0,031 до 0,035 | 0,035 |
19 | от 0,038 до 0,042 | 0,042 |
18 | от 0,044 до 0,049 | 0,049 |
17 | от 0,053 до 0,058 | 0,058 |
16 | от 0,060 до 0,065 | 0,065 |
15 | от 0,066 до 0.074 | 0,072 |
14 | от 0,075 до 0,085 | 0,083 |
13 | от 0,087 до 0,097 | 0,095 |
12 | от 0,101 до 0,111 | 0,109 |
11 | от 0,112 до 0,122 | 0,12 |
10 | от 0,126 до 0,136 | 0,134 |
9 | от 0,140 до 0,150 | 0.148 |
8 | от 0,157 до 0,167 | 0,165 |
7 | от 0,175 до 0,185 | 0,18 |
Существуют определенные взаимосвязи между традиционными обозначениями STD, XS и XXS, номерами спецификаций ANSI и фактической толщиной стенок. STD и SCH 40 одинаковы по размерам до 10 дюймов; в размерах более 10 дюймов, STD имеет стенку 3/8 дюйма. XS имеет толщину стенки 1/2 дюйма. XXS не имеет соответствующего номера спецификации, но для размеров до 6 дюймов XXS имеет толщину стенки вдвое больше, чем XS.Таблицы из нержавеющей стали 40S и 80S идентичны обозначениям из углеродистой стали Std и XS соответственно до 12 дюймов.
Ссылки на толщину стенки трубы обычно означают номинальную или среднюю толщину стенки. Большинство допусков ASTM для обычных трубных изделий указывают, что толщина стенки трубы в любой точке должна быть не более чем на 12 1/2% ниже номинальной указанной толщины стенки. Это означает, что минимальная стенка в 0,875 номинальной стенки может применяться для обычного прокатного стального проката.
В следующей таблице показано соотношение между различными размерами и графиками NPS и фактическим внешним диаметром и толщиной стенки.
Номинальный размер трубы | OD | SCH 5 | SCH 10 | SCH 40 | SCH 80 |
---|---|---|---|---|---|
1/2 « | 0,84 | 0,065 | 0,083 | 0,109 | 0,147 |
3/4 « | 1,05 | 0.065 | 0,083 | 0,113 | 0,154 |
1 « | 1,315 | 0,065 | 0,109 | 0,133 | 0,179 |
1-1 / 4 « | 1,66 | 0,065 | 0,109 | 0,14 | 0,191 |
1-1 / 2 « | 1,9 | 0,065 | 0,109 | 0,145 | 0,2 |
2 « | 2,375 | 0.083 | 0,109 | 0,154 | 0,218 |
2-1 / 2 « | 2,875 | 0,083 | 0,12 | 0,203 | 0,276 |
3 « | 3,5 | 0,083 | 0,12 | 0,216 | 0,3 |
3-1 / 2 « | 4 | 0,083 | 0,12 | 0,226 | 0,318 |
4 « | 4,5 | 0,083 | 0.12 | 0,237 | 0,337 |
Стальная труба Schedule 40 | Размеры стальных труб SCH 40 | Стальная труба SCH 40 номинальное давление
Поставщики стальных труб, таблица 40, склад оцинкованных труб, таблица 40
Труба Schedule 40 на продажу, Цена 1 дюймовой стальной трубы сортамент 40, 2 стальных трубы SCH 40, дистрибьютор SCH 40, дилеры по черной стальной трубе по шкале 40 в Индии, бесшовные трубы из углеродистой стали по ASTM A53, экспорт 40 в Индии
Вес стальной трубы Schedule 40, Размеры трубы Schedule 40, Таблица стальных труб Schedule 40, Гальванизированная стальная труба Schedule 40 Stockist в Мумбаи, Поставщик труб из черного чугуна по графику 40, дистрибьютор труб из углеродистой стали по графику 40, Производитель черной трубы по графику 40, 3 sch 40 pipe Trader, Бесшовные стальные трубы, график 40, Держатель акций, график 40, цена стальной трубы, график 40, цена черной трубы, график 40, прочность стальной трубы, график 40, толщина стенки стальной трубы, график 40, давление стальной трубы, номинальное давление
Вес стальной трубы Schedule 40 | Размеры стальных труб Schedule 40 | График 40 Цена стальных труб | Номинальное давление стальной трубы Schedule 40
Тема на странице:
- Масса стальной трубы сортамента 40
- Размеры стальной трубы Schedule 40
- График 40 стальных труб
- Schedule 40 Стальная труба Цена
- Schedule 40 Черная трубка Цена
- Класс 40 прочности стальных труб
- Schedule 40 Толщина стенки стальной трубы
- Номинальное давление стальной трубы Schedule 40
- Номинальный размер трубы (NPS)
Таблица труб SCH 40, габариты, масса и толщина стенки трубы
SCH 40 Стальная труба, размер ANSI B 36.10
В таблице«Трубы сортамента 40» приведены размеры стальных труб сортамента 40. В таблице указаны размеры в дюймах и миллиметрах.
Номинальный размер [дюймы] | Наружный диаметр [дюймы] | Наружный диаметр [мм] | Толщина стенки [дюймы] | Толщина стенки [мм] | Вес [фунт / фут] | Вес [кг / м] |
---|---|---|---|---|---|---|
1/8 | 0.405 | 10,3 | 0,068 | 1,73 | 0,24 | 0,37 |
1/4 | 0,540 | 13,7 | 0,088 | 2.24 | 0,42 | 0,84 |
1/2 | 0,840 | 21,3 | 0,109 | 2,77 | 0,85 | 1,27 |
3/4 | 1.050 | 26,7 | 0,113 | 2,87 | 1,13 | 1,69 |
1 | 1,315 | 33,4 | 0,133 | 3.38 | 1,68 | 2,50 |
1 1/4 | 1,660 | 42,2 | 0,140 | 3,56 | 2,27 | 3,39 |
1 1/2 | 1.900 | 48,3 | 0,145 | 3,68 | 2,72 | 4,05 |
2 | 2,375 | 60,3 | 0,154 | 3.91 | 3,65 | 5,44 |
2 1/2 | 2,875 | 73,0 | 0,203 | 5,16 | 5,79 | 8,63 |
3 | 3.500 | 88,9 | 0,216 | 5,49 | 7,58 | 11,29 |
3 1/2 | 4.000 | 101,6 | 0,226 | 5.74 | 9,11 | 13,57 |
4 | 4.500 | 114,3 | 0,237 | 6,02 | 10,79 | 16.07 |
5 | 5.563 | 141,3 | 0,258 | 6,55 | 14,62 | 21,77 |
6 | 6,625 | 168,3 | 0,280 | 7.11 | 18,97 | 28,26 |
8 | 8,625 | 219,1 | 0,322 | 8,18 | 28,55 | 42,55 |
10 | 10.750 | 273,0 | 0,365 | 9,27 | 40,48 | 60,31 |
12 | 12,750 | 323,8 | 0,406 | 10.31 | 53,52 | 79,73 |
14 | 14 | 355,6 | 0,375 | 11,13 | 54,57 | 94,55 |
16 | 16 | 406.4 | 0,500 | 12,70 | 82,77 | 123,30 |
18 | 18 | 457,0 | 0,562 | 14,27 | 104.67 | 155,80 |
20 | 20 | 508,0 | 0,594 | 15,09 | 123,11 | 183,42 |
24 | 24 | 610.0 | 0,688 | 17,48 | 171,29 | 255,41 |
32 | 32 | 813,0 | 0,688 | 17,48 | 230.08 | 342,91 |
Номинальное давление стальной трубы Schedule 40
Максимально допустимое давление (фунт / кв. Дюйм) (кПа) | ||
---|---|---|
NPS | Внешний диаметр | График |
(дюйм) | (дюйм) (мм) | 40 |
1/4 | 0.54 13,7 | 7985 55057 |
3/8 | 0,675 17,1 | 6606 45548 |
1/2 | 0.84 21,3 | 6358 43838 |
3/4 | 1.05 26,7 | 5273 36357 |
1 | 1.315 33,4 | 4956 34172 |
1 1/4 | 1,66 42,2 | 4133 28497 |
1 1/2 | 1.9 48,3 | 3739 25780 |
2 | 2,375 60,3 | 3177 21905 |
2 1/2 | 2.875 73 | 3460 23857 |
3 | 3,5 88,9 | 3024 20850 |
3 1/2 | 4 102 | 2769 19092 |
4 | 4.5 114 | 2581 17796 |
5 | 5,563 141 | 2273 15672 |
6 | 6.625 168 | 2071 14280 |
8 | 8,625 219 | 1829 12611 |
10 | 10.75 273 | 1664 11473 |
12 | 12,75 324 | 1560 10756 |
14 | 14 356 | 1533 10570 |
16 | 16 406 | 1531 10556 |
18 | 18 457 | 1530 10549 |
20 | 20 508 | 1455 10032 |
22 | 22 559 | |
24 | 24 610 | 1405 9687 |
30 | 30 762 | |
32 | 32 813 | 1054 7267 |
34 | 34 864 | 992 6840 |
36 | 36 914 | 1021 7040 |
42 | 42 1067 | 875 6033 |
- 1 дюйм (дюйм) = 25.4 мм
- 1 фунт / дюйм2 (фунт / дюйм2) = 6894,8 Па (Н / м2) = 6,895×10-2 бар
Schedule 40 Размеры трубы
Труба Размер * | O.D. | График (40) | |
---|---|---|---|
Сорт.40 | |||
Стенка (дюйм) | I.D. (дюйм) | ||
1/8 « | 0,41 от | 0,07 дюйма | 0,269 id |
Масса (фунт / фут.) | Сталь | 0,247 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | |||
1/4 « | 0,54 от | 0,090 дюйма | 0.364 id |
Масса (фунт / фут) | Сталь | 0,429 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 0,147 фунтов / фут | ||
3/8 « | 0.675 от | 0,091 дюйм | 0,493 id |
Масса (фунт / фут) | Сталь | 0,570 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 0.196 фунтов / фут | ||
1/2 « | 0,840 от | 0,109 дюйм | 0,622 id |
Масса (фунт / фут) | Сталь | 0,850 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 0.294 фунта / фут | ||
3/4 « | 1.050 от | 0,113 дюйм | 0,824 id |
Масса (фунт / фут) | Сталь | 1,13 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 0.391 | ||
1 « | 1.315 от | 0,133 дюйм | 1.049 id |
Масса (фунт / фут) | Сталь | 1,68 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 0.581 фунт / фут | ||
1-1 / 4 « | 1.66 от | 0,140 дюйм | 1.380 id |
Масса (фунт / фут) | Сталь | 2,27 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 0.785 фунтов / фут | ||
1-1 / 2 « | 1.90 от | 0,145 дюйм | 1.610 id |
Масса (фунт / фут) | Сталь | 2,72 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 0.939 фунтов / фут | ||
2 « | 2.375 от | 0,154 дюйма | 2.067 id |
Масса (фунт / фут) | Сталь | 3,66 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 1.260 фунтов / фут | ||
2-1 / 2 « | 2.875 от | 0,203 дюйм | 2.469 id |
Масса (фунт / фут) | Сталь | 5,80 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 2.000 фунтов / фут | ||
3 « | 3.50 от | 0,216 дюйма | 3.068 id |
Масса (фунт / фут) | Сталь | 7,58 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 2.620 фунтов / фут | ||
3-1 / 2 « | 4,00 от | 0,226 дюйма | 3.550 id |
Масса (фунт / фут) | Сталь | 9,12 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 3.150 фунтов / фут | ||
4 « | 4.50 от | 0,237 дюйма | 4.026 id |
Масса (фунт / фут) | Сталь | 10,80 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 3.730 фунтов / фут | ||
5 « | 5.563 от | 0,258 дюйма | 5.047 id |
Масса (фунт / фут) | Сталь | 14,63 фунта / фут | |
Нержавеющая сталь | |||
Алюминий | 5.050 фунтов / фут | ||
6 « | 6.625 от | 0,280 дюйма | 6.065 id |
Масса (фунт / фут) | Сталь | 18,99 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 6.560 фунтов / фут | ||
8 « | 8.625 от | 0,322 дюйма | 7.981 id |
Масса (фунт / фут) | Сталь | 28,58 фунтов / фут | |
Нержавеющая сталь | |||
Алюминий | 9.88 фунтов / фут | ||
* Действуют номинальные размеры — размер трубы является общим отраслевым стандартом размеров только для справки ** Допуски могут незначительно отличаться от каждого производителя |
Стальные трубы — размер, график и скорость потока
Номинальная толщина стенки трубы сортамента 40
График 40, вес трубопровода
Спецификации трубопроводов (согласно ASME / ANSI B36.10М)
Мы снабжаем дистрибьютором стальных труб Schedule 40 в Индии:
MSL Make Schedule 40 дилеров стальных труб в Индии, ISMT Schedule 40 дилеров стальных труб в Индии и JINDAL SAW Schedule 40 дилеров стальных труб в Индии
График 40 Стальная труба Цена
РАЗМЕР ДЮЙМОВ | РАЗМЕР Номинальное отверстие | ПРАЙС-ЛИСТMSL | ПРАЙС-ЛИСТ ISMT | ПРАЙС-ЛИСТJSL | ПРАЙС-ЛИСТUSL | ПРАЙС-ЛИСТ BAO | ПРАЙС-ЛИСТ наLontrin | ПРАЙС-ЛИСТ наSMTM | ПРАЙС-ЛИСТTNRS | ПРАЙС-ЛИСТ V&M | ПРАЙС-ЛИСТWuxi |
---|---|---|---|---|---|---|---|---|---|---|---|
1/2 | 15 | 1,323.53 | 1316,18 | 1330,88 | – | 1 029,41 | 1 036,76 | 1 460,59 | 1 396,06 | 1 425,47 | 1 012,06 |
3/4 | 20 | 1,102.94 | 1 095,59 | 1 110,29 | – | 954,88 | 963,24 | 1 250,00 | 1,176,47 | 1 205,88 | 938,53 |
1 | 25 | 945.88 | 948,53 | 963,24 | – | 881,35 | 889,71 | 1 102,94 | 1 029,41 | 1 058,82 | 875,00 |
1.25 | 32 | 901,76 | 904,41 | 919,12 | – | 851,94 | 860.29 | 1 058,82 | 985,29 | 1 014.71 | 845,59 |
1,5 | 40 | 808,82 | 801,47 | 816,18 | – | 807,82 | 816,18 | 955.88 | 882,35 | 911,76 | 801,47 |
2 | 50 | 784,12 | 786,76 | 801,47 | – | 617.65 | 625,00 | 941,18 | 867,65 | 897.06 | 610.29 |
2,5 | 65 | 784,12 | 786,76 | 801.47 | – | 617,65 | 625,00 | 941,18 | 867,65 | 897.06 | 610.29 |
3 | 80 | 794.12 | 786,76 | 801,47 | – | 617,65 | 625,00 | 941,18 | 867,65 | 897.06 | 610.29 |
3.5 | 90 | 794,12 | 786,76 | 801,47 | – | 617,65 | 625,00 | 941,18 | 867,65 | 897.06 | 610.29 |
4 | 100 | 794,12 | 786,76 | 801,47 | 735.29 | 617,65 | 625,00 | 941.18 | 867,65 | 897.06 | 610.29 |
5 | 125 | 794,12 | 786,76 | 801,47 | 735.29 | 617.65 | 625,00 | 941,18 | 867,65 | 897.06 | 610.29 |
6 | 150 | 794,12 | 786,76 | 801.47 | 735.29 | 617,65 | 625,00 | 941,18 | 867,65 | 897.06 | 610.29 |
8 | 200 | 794.12 | 786,76 | 801,47 | 735.29 | 647.06 | 654,41 | 941,18 | 867,65 | 897.06 | 639,71 |
10 | 250 | 794.12 | 786,76 | – | 735.29 | 647.06 | 654,41 | 941,18 | 867,65 | 897.06 | 639,71 |
12 | 300 | 852.94 | – | – | 735.29 | 647.06 | 654,41 | 1 000,00 | 926,47 | 955,88 | 639,71 |
14 | 350 | 852.94 | – | – | 735.29 | 661,76 | 669,12 | 1 000,00 | 926,47 | 955,88 | 654,41 |
16 | 400 | 882.35 | – | – | – | 661,76 | 669,12 | 1 029,41 | 955,88 | 985,29 | 654,41 |
18 | 450 | 882.35 | – | – | – | 676,47 | 683,82 | 1 029,41 | 955,88 | 985,29 | 669,12 |
20 | 500 | 882.35 | – | – | – | 676,47 | 683,82 | 1 029,41 | 955,88 | 985,29 | 669,12 |
22 | 550 | – | – | – | – | 705.88 | 713,24 | 1,176,47 | 1 029,41 | 1,132,35 | 698,53 |
24 | 600 | – | – | – | – | 705.88 | 713,24 | 1,176,47 | 1 029,41 | 1,132,35 | 698,53 |
Вышеуказанная цена составляет долл. США / тонну Дополнительные факторы цены | |
Исправить длину Стоимость: | 5% дополнительно |
Двойная случайная длина Стоимость: | 2% Экстра |
Стоимость горячего цинкования | 400 $ / Тонны |
3LPE | 300 $ / тн |
Инспекция | 2% Экстра |
3-дюймовая стальная труба Schedule 40
Со скидкой !!
3-дюймовая стальная труба Schedule 40 (3.500 дюймов x 0,216 дюйма стены = 3,068 дюйма) *
12-дюймовая стальная труба Schedule 40 (1 фут) Длина: Цена: 10,50 долларов США
24-дюймовая стальная труба Schedule 40 (2 фута) Длина: Цена: $ 17,90
36-дюймовая стальная труба Schedule 40 (3 фута) Длина: Цена: 25,40 долл. США
48-дюймовая стальная труба Schedule 40 (4 фута) Длина: Цена: 32,80 доллара США
60-дюймовая стальная труба Schedule 40 (5 футов) Длина: Цена: 40,20 $
72-дюймовая стальная труба Schedule 40 (6 футов) Длина: Цена: 47 долларов США.60
84-дюймовая стальная труба Schedule 40 (7 футов) Длина: Цена: $ 55,00
96-дюймовая стальная труба Schedule 40 (8 футов) Длина: Цена: 62,40 $
Номинальный размер трубы (NPS)
NPS | 1/2 | 3/4 | 1 | 1¼ | 1½ | 2 | 2½ | 3 | 3½ | 4 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 | 100 |
Примечание: Для NPS ≥ 4 соответствующий DN = 25, умноженный на номер NPS.
Важно:
От NPS 12 и выше толщина стенок между сортаментами 40 и STD отличается, от NPS 10 и выше толщина стенки между сортами 80 и XS отличается.
Марка стальной трубы сортамента 40 и материал стальной трубы сортамента 40
В чем разница между размером трубы и размером трубы?
Вы, наверное, слышали, что трубка и трубка используются как синонимы, но они разные.Ответ на этот вопрос — да! Самая большая разница между трубой и трубкой заключается в форме. Труба всегда будет круглой, однако труба может быть круглой, квадратной или прямоугольной. Ниже приведены несколько других факторов, отличающих трубу от трубы.
Когда дело доходит до измерения трубы, он измеряется по внутреннему диаметру, часто называемому номинальным диаметром. Номинальный размер трубы (NPS) — это североамериканский набор стандартных размеров трубы. Термин номинальный относится к трубе в неспецифических терминах и обозначает внутренний диаметр безразмерным числом.Например, стальная труба номиналом 2 дюйма состоит из семейства стальных труб диаметром 2,375 дюйма.
Труба также имеет толщину стенки, указанную в спецификации. Внешняя сторона трубы всегда больше внутренней. Разница между внутренним диаметром (ID) и внешним диаметром (OD) обусловлена толщиной стенки. Толщина стенки также определяет прочность трубы. Труба сортамента 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступен вариант 80.
Круглая труба определяется ее фактическим наружным диаметром и равна соответствующему размеру. Толщина трубки определяется порядковым номером. Размер трубы останется неизменным независимо от толщины стенки. НКТ также имеют более жесткие производственные допуски, чем трубы.
Определите, что вам нужно для вашего проекта? Труба или труба круглого сечения?
Фланцы размером 1-1 / 2 дюйма имеют отверстие для установки с наружным диаметром более 1,90 дюйма — фактический внешний диаметр трубы 1-1 / 2 дюйма. НКТ 1-1 / 2 ″ имеет истинное значение 1.Внешний диаметр 50 дюймов. Выше показано различие между трубным фланцем 1-1 / 2 дюйма и трубным фланцем 1-1 / 2 дюйма.
Вот таблица, в которой указаны фактические размеры для нескольких стандартных размеров труб. Свяжитесь с нами, чтобы получить больше информации.
Для просмотра имеющихся материалов нажмите здесь.
Номинальный размер трубы | Внешний | График 5 | График 10 | График 40 | График 80 |
1/2 ″ | .840 ″ | 0,065 ″ | ,083 ″ | .109 ″ | .147 ″ |
|
|
— Как купить стальные трубы
Оставить комментарийНа первый взгляд покупка трубки может показаться запутанной, но как только вы разберетесь с основами, это станет намного проще.Определение марки стали — это первый шаг в этом процессе. Это дает основу для дополнительных вопросов, чтобы сузить круг вопросов, которые могут быть лучше всего.
Многие покупатели-новички также испытывают затруднения при определении размера трубы, которая им нужна. Здесь, в Continental Steel & Tube, мы разработали таблицу размеров труб, которая может быть вашим ресурсом для определения размеров труб и может быть загружена ниже.
Важно отметить, что, хотя слова труба и труба иногда используются как синонимы, они совсем не одно и то же и имеют разные применения, формы и методы измерения.Обычно труба используется для перемещения газа, воздуха или воды, в то время как труба обычно используется в конструкции. Труба круглая, но труба может быть круглой, квадратной или прямоугольной.
Измерение трубы будет рассмотрено в другой статье блога, но труба измеряется по длине, номинальному внутреннему диаметру (ID) и «графику» трубы (толщине стенки). Важно отметить, что размеры труб соответствуют отраслевым стандартам, поэтому размеры одинаковы независимо от марки.
Например, труба диаметром 1 дюйм будет иметь следующий вид:
1 ″ SCH 40 x 20 ′
Следовательно, измеренный размер этой трубы равен 1.315 ″ OD x 0,13 ″ WT x 20 футов
Здесь и появляется номинальный внутренний диаметр (ID). В этом случае ID 1.049 ″ будет измерением внутреннего диаметра. Размер OD отличается для каждого ID размера; Например, труба 3-1 / 2 дюйма будет иметь диаметр 4 дюйма. Это еще один аспект покупки трубки, который сбивает с толку большинство новичков.
Некоторые другие важные моменты, на которые следует обратить внимание относительно размеров: Если размер трубы превышает 14, указанный размер фактически является внешним диаметром (OD), а не внутренним диаметром, как описано выше.С тех пор это остается неизменным размером наружного диаметра даже для самых больших предлагаемых труб.
Однако есть еще пара исключений из этого правила. Для толщины стенки Sch 40 и Sch STD (стандарт) одинаковы до 12 ″ трубы. Для труб большего размера график переключается на Sch 40S (STD) или на то, что называется «True Sch 40».
Например, в случае трубы 12 дюймов размеры будут следующими:
STD или Sch 40s
12 ″ SCH 40s = 12.750 ″ OD x 0,375 ″ WT
или
Sch 40 (True Schedule 40)
12 ″ SCH 40 = 12,750 ″ OD x 0,405 ″ WT
Это также относится к Sch 80 и Sch 80S.
Пожалуйста, войдите в нашу библиотеку диаграмм ниже и просмотрите нашу диаграмму для конкретных деталей.
Далее по списку необходимо определить, требуются ли бесшовные или сварные трубы. Оценки обычно доступны для обоих типов, поэтому это зависит от конкретной работы.ПРИМЕЧАНИЕ: вы должны знать, какая оценка вам нужна, прежде чем они отправят нам запрос. Мы этого не определяем.
Кроме того, можно настроить сам конец трубы. Такие варианты, как наличие трубы со скошенными концами (BE) или с резьбой, могут повлиять на ваш запрос у нас. Нам нужна эта дополнительная информация, чтобы мы могли правильно расценки для конкретных типов концов труб.
Наконец, нам всегда нужно знать общее количество (метраж) трубы, которая вам нужна. Не забудьте включить это в свое предложение.
Чтобы просмотреть эту информацию, вот краткий контрольный список того, что нам нужно, чтобы правильно процитировать лучшую трубу для вашего конкретного проекта.
1. Марка стали
2. Размер трубы
3. Бесшовные или сварные
4. Какие-либо особые требования к концам трубы?
5. Кол. Акций
Если вам нужна труба, не входящая в список промышленных стандартов. Мы можем изготовить нестандартные размеры. Если вас это интересует, спросите.
.
