Стальные трубы большого диаметра от 530 мм, ГОСТы и сортамент
Содержание:
- Диаметр
- Стандарты объемов
- ГОСТ
- Сортамент
- Электросварные трубы
- Бесшовные трубопрокатные материалы
- Изготовление

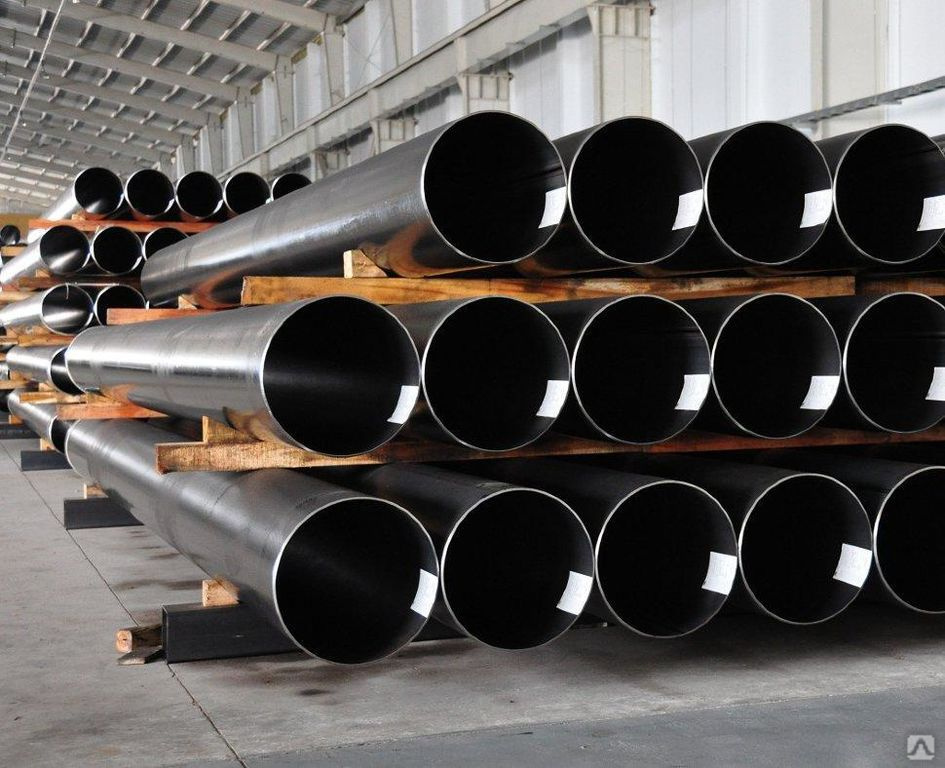

Стальные трубы большого диаметра – это изделия с внешним объемом от 530 мм. Лидирующие сферы использования данных видов это: нефтепроводы, газовые сети, водопроводы, теплосети и сливные магистрали. Они так же имеют большой спрос при ведении строительных мероприятий.
Их еще применяют в сфере машиностроения и при изготовлении конструкций из металла, в вентилирующих и других магистралях. И всюду габаритные изделия зарекомендовали себя с самой наилучшей стороны.
Практически вся продукция этой линейки товаров отличается высоким качеством и приемлемой ценой. Ведущие отечественные заводы — производители расположены в Челябинске, Альметьевске, Харцизске, Ижорске.
На стальные варианты большого диаметра наносят ЦПИ, ВУС и ППУ защиту.
Делают такое посредством специальных материалов. Для водопроводной и нефте — газовой магистрали это является необходимостью.
Данная защита способствует уменьшению издержек и теплопотерь на производстве, ее подбирать и наносить на изделия необходимо правильно. В противном случае трубопровод не сможет функционировать без аварий, и повысятся расходы, связанные с эксплуатацией.
Диаметр
Наружный и внутренний диаметр стальных труб имеет разные характеристики. Они могут быть следующими.
- Условным. Отображает номинальный показатель внутренних габаритов.
- Номинальный. Это фактическая величина габаритов.
- Наружный. Эта величина является основной при классификации изделий большого объема.
- Внутреннем. Данная величина очень важна при выборе соединительных элементов к трубам большого объема.
При этом не менее важным становиться и показатель толщины стен у трубопрокатных материалов этого вида.
Также известны определенные фиксированные величины внешнего диаметра этих изделий.
Они дают возможность выбрать необходимые размеры с учетом предварительных задач проектируемого сооружения.
В реалии наружный диаметр в определенных ситуациях играет значимую роль. К примеру, при сооружении узлов для слива в помещениях, потому, что в этой ситуации крепежные детали подбирают, беря в учет значения внешнего диаметра основных элементов.
Стандарты объемов
Стандартные диаметры стальных труб предоставлены в ГОСТе 10704-91. Все стандартные товары условно подразделяют на следующие.
- Трубы большого размера. Сюда включены габариты, превышающие 508 мм. В основном их устанавливают газовые и нефтяные сети.
- Виды среднего объема. Эти линейка товаров с диаметром от 114 до 508 мм. Их задача – обеспечение городского водоподающего трубопровода и обслуживание промышленных магистралей собирающих сырьевую нефть.
- Изделия с маленьким диаметром ( до 114 мм). Они ставятся в трубопроводы сетей конечного потребления.
Смотреть видео
Трубы особого назначения
Смотрите это видео на YouTube
Найти нужные размеры можно в предоставленной таблице (все обозначения показаны в миллиметрах, смотрите как перевести в дюймы):
| Большие | Средние | Малые |
| 1420 | 530 | 108 |
| 1220 | 478 | 102 |
| 1120 | 426 | 95 |
| 1020 | 406 | 89 |
| 920 | 377 | 88 |
| 820 | 355 | 76 |
| 720 | 325 | 73 |
| 630 | 273 | 70 |
| 530 | 244 | 63 |
| — | 219 | 60 |
| — | 193 | 57 |
| — | 180 | 54 |
| — | 177 | 53 |
| — | 168 | 51 |
| — | 159 | 48 |
| — | 152 | 45 |
| — | 140 | 44 |
| — | 133 | 42 |
| — | 127 | 40 |
| — | 114 | 38 |
| — | — | 36 |
| — | — | 35 |
| — | — | 33 |
| — | — | 32 |
| — | — | 30 |
| — | — | 28 |
| — | — | 27 |
| — | — | 26 |
| — | — | 25 |
| — | — | 24 |
| — | — | 23 |
| — | — | 22 |
| — | — | 21 |
| — | — | 20 |
| — | — | 19 |
| — | — | 18 |
| 16 | ||
| 15 | ||
| 14 | ||
| 13 | ||
| 12 | ||
| 10,2 | ||
| 10 |
Какие размеры имеет стальная труба показывает таблица стандартных размеров.
Таблицы удобно использовать при определении точных габаритов. Но, сортамент из стали часто показывают в дюймах. Эту размеренность обширно используется во многих странах мира.
Чтобы избежать трудностей при работе рекомендую пользоваться таблицами, где предоставлены соответствия объемов. Так легко можно определить необходимые размеры элементов для состыковки и соединить их.
ГОСТ
Стальные трубы большого диаметра нашли большой спрос в сфере металлургической продукции. Их ставят при строительстве вентиляционных, водо- и паропроводных, газовых и нефтяных магистралей. Трубы большого диаметра отвечают высочайшим стандартам качества.
Их отличает надежность и длительный период использования. Именно по этим причинам их выпускают для систем, где надежность и длительный срок использования являются первоочередными требованиями.
Габариты и все допустимые показатели отклонений должны отвечать ГОСТу 10704. При выпуске трубопроката больших габаритов производят только один шов.
Согласно нормативным требованиям вначале делают шов на внешней стороне, а затем на внутренней.
Сортамент
Сортамент труб стальных большого диаметра определяют ГОСТы, которые отличаются методами производства. На вторичном рынке можно встретить изделия объемом от 159 до 1420 мм.
Смотреть видео
Трубы для нефти и газа. Производство труб большого диаметра
Смотрите это видео на YouTube
Данный диапазон для труб большого объема начинается от 53 см. При этом прямошовные (п/ш) варианты больше 1420 мм ГОСТом не предусматриваются, зато есть прямошовные варианты такого объема. Прямошовные изделия выпускают от 8 мм, а виды со спиральным швом производят с объемом не менее 159 мм. Такие разбросы в габаритных показателях основаны на технологии выпуска.
Согласно сортаменту каждые изделия имеют индивидуальный спектр толщины стен. Чем габаритнее объем стальной заготовки, то больше минимальное значение толщины ее стен.
При этом следует добавить — размер стенок оказывает непосредственное влияние на массу изделия и его стоимость.
К протяженности труб строгих норм ГОСТ не выставляет. Кроме требований к геометрическим параметрам, весь сортамент труб обязан отвечать конкретным техническим нормам. Они определяют виды швов, стали, маркировки и сложность испытательных мероприятий, которые обязана пройти труба.
Электросварные трубы
Трубы стальные электросварные большого диаметра производят из штрипсов или листового материала посредством формовок и электросварки. Во время сваривания поперечной оси выходит прямой шов. От этого и получилось название у данного вида продукции – прямошовные.
Для повышения антикоррозийных возможностей продукцию обрабатывают спецсоставами. А сырьевой материал для изготовления такой продукции – это углеродистая и низколегированная сталь.
Главные сферы использования этой стальной продукции – это трубопроводы, конструкции из металла и машиностроение.
Электросварные трубы большого диаметра применяют в газовых и нефтяных сетях, в водоподающих и тепловых магистралях.
Прямошовные электросварные изделия, произведенные посредством сварки, обширно применяются при прокладке магистралей и возведении конструкций из металла. Зависимо от вида стали электросварные варианты получают такую маркировку.
- СП. Это электросварные варианты прямошовные из спокойной стали.
- ПС. Это электросварные прямошовные изделия из полуспокойной стали.
- КП. Это электросварные изделия из кипящей стали.
Бесшовные трубопрокатные материалы
ГОСТы труб стальных бесшовных большого диаметра становятся самыми востребованными при прокладке систем различного назначения. Толщина стен у данных трубопрокатных материалов доходит до 5 см. Также у них высокий показатель возможности пропуска, который предусматривает давление внутри до уровня 12,5 Мпа.
Их изготовляют из таких разновидностей стали:
- Конструкционная нелегированная (S185, S195T и др.
). - Наполовину спокойная и спокойная (ВСТЗ).
- Углеродистая наполовину спокойная и спокойная СТ3, СТ4.
- Разрешенный требованиями низколегированный вид с составом углерода не больше 0,48.
).Смотреть видео
Трубы стальные электросварные Ф 630-2420 мм (обечайки)
Смотрите это видео на YouTube
Обычно длина сортамента больших трубопрокатов внушительна, и достигает четырнадцати метров. По бесшовным видам достигается значительный разбег по показателям длины. По ГОСТу они бывают:
- Мерный. Самое большое отклонение в этом случае может быть не больше 1,5 см.
- Кратный мерной.
- Ограниченный тип в рамках мерной протяженности. Самое большое отклонение в этом случае не более 50 см.
- Немерный. Показатель длины в таком случае указывает клиент.
Изготовление
Производство стальных труб большого диаметра происходит следующим образом. Контролируют уровень качества этих трубопрокатных материалов тестированиями ОТК, их проверяют на растяжку, изгиб, сдавливание, подвергают влиянию гидроударов.
Маркировочные сведения, которые выдают клиентам следующие.
- Название предприятия – производителя.
- Название продукции.
- Настоящие ТУ.
- Дата производства.
- Номер партии.
- Заключение о том насколько данная продукция отвечает требованиям ТУ и рабочая документация.
Многие отечественные компании, изготавливающие стальной крупногабаритный металлопрокат, являются самостоятельными ячейками производственной сферы. Они показали себя, как надежные партнеры, и поставляют продукцию высочайшего качества и по выгодной стоимости.
Смотреть видео
ТМК. Трубы большого диаметра, 2015
Смотрите это видео на YouTube
Их товары характеризуются высоким показателем эксплуатационных и технических возможностей, и почти не подвергаются деформационным изменениям и температурным скачкам.
Вся линейка товаров изготовляется в строжайшем соответствии к нормативным требованиям и получила все нужные сертификаты.
Такой уровень качества открывает для потребителя большие возможности их использования.
Говоря о производстве этой линейки товаров, нельзя не сказать об их транспортировке. Все дело в том, что их перевозка должна выполняться в строгом соответствии к принятым нормам безопасности.
Такие перевозки совершают на низкорамных длинномерных машинах. Эти авто оснащены специальными фиксаторами, которые дают возможность закрепить груз.
Стальной трубопрокат стандартной длины и небольшого объема можно связывать, а вот сортамент больших габаритов необходимо укладывать и фиксировать отдельно.
При таких транспортировках разрешают использовать подвижные тележки, которые объединяют с тягачами сцепкой, при этом она должна иметь свою теговую систему.
Смотреть видео
ТМК. Трубы большого диаметра, 2015
Смотрите это видео на YouTube
ВАЖНО! Едущие колонной автомашины, транспортирующие стальной крупногабаритный металлопрокат, должны иметь сопровождение автокрана.
Он может понадобиться для экстренных подъемов случайно упавших товаров.Стальные трубы большого диаметра применяют очень широко. При этом верный их выбор и использование по всем правилам становятся гарантией их качества и длительного срока их эксплуатации.
Диаметры стальных труб ВГП — Астим
Диаметры стальных труб ВГП в соответствии с техниками измерения могут быть внутренними, номинальными и внешними. На основании внутреннего диаметра происходит определение параметров водопроводных и газопроводных элементов. По внешним характеристикам измеряются круглые, бесшовные и электросварные элементы. Все они различаются между собой по значительному количеству параметров и обладают своими характеристиками.
Особенности применения труб в соответствии с их диаметральными сечениями
На сегодняшний день в промышленной сфере применяются различные диаметры стальных труб ВГП. Они незаменимы также в быту, химической, автомобильной, пищевой отрасли, сельском хозяйстве, строительстве.
Популярность изделий связана с выгодой с экономической точки зрения. Немаловажную роль в отношении любых работ, предполагающих применение стальных труб, имеет внешнее и внутреннее диаметральное сечение. Ключевое различие между этими параметрами состоит в следующем: внешний диаметр не имеет зависимости от толщины стенок, а внутренний – зависит от нее.
Диаметры стальных труб категории ВГП представляют собой важные параметры, поскольку применяются в качестве основы для классификации моделей. Владея информацией о них и толщине, можно определить нужное количество для перевозки конкретного вещества по магистрали, а также рассчитать нагрузку на систему и понять проблемные места в системе.
Основные виды диаметральных сечений
Стандартизация, характеризующая диаметры стальных труб ВГП, необходима для того, чтобы организовать соединения в зонах стыков с применением арматуры трубопроводного типа, а также определить аналоги продукции, произведенной из прочих видов сырья. Дело в том, что соединение между собой элементов, изготовленных из неодинаковых материалов, способствует расширению области применения этих моделей в разных отраслях промышленности.
На практике выделяют следующие диаметры стальных труб ВГП:
- Модели, оснащенные крайне тонкими стенками;
- Нормальные конструкции – средние;
- Агрегаты с просто тонкими стенами – тоже тонкостенные, но чуть толще аналогов;
- Продукция с толстыми стенками;
- Изделия с особо толстыми стеновыми параметрами.
Предлагаем различные диаметры стальных труб ВГП по разумным ценам и гарантируем высокое качество товарных позиций, а также сопутствующих услуг.
Стандартное обозначение диаметрального сечения труб
В данном случае все зависит от конкретного типа изделия:
- Электросварная труба имеет диаметр 108 мм извне, параметр толщины стенки составляет 3,5 мм;
- Газопроводная и водопроводная труба характеризуется внутренним диаметром в 50 мм и аналогичным параметром толщины стенки;
- Бесшовная модель имеет наружный диаметр в 35 мм и толщину в 3 мм;
- Горячедеформированная модель характеризуется внешним диаметром в 60 мм и отметкой толщины стенки в 5 мм.
Эти параметры не только задают общие характеристики модели, но также приводят к определению со сферой ее использования. Наша компания предлагает приобрести изделия в высоком качестве и по доступной стоимости, к тому же регулярно проводятся акции и скидки, позволяющие экономить приличные суммы средств. При желании и необходимости каждый клиент может получить персональную консультацию у менеджера, чтобы грамотно сделать окончательный выбор и не пожалеть о нем. Купленная модель прослужит в течение длительного времени.
РАЗМЕРЫ И РАЗМЕРЫ СТАЛЬНЫХ ТРУБ
Трубы различаются в зависимости от их предполагаемого использования, формы и размера. В своих самых элементарных формах труба представляет собой транспорт жидкости или газа. Они представляют собой пару исключений из этого основного описания, но в основном оно верно. Предполагаемая цель помощи трубы объясняет способ определения размеров материалов.
Размеры труб изначально подчеркивали важность внутреннего диаметра (ID), поскольку инженеры были связаны с потоком жидкости или газа.
Было и остается важным, чтобы каждая труба одинакового размера имела одинаковый внутренний диаметр для обеспечения одинаковой скорости потока. Размеры стальных труб в Северной Америке обозначаются двумя безразмерными числами: 1) Номинальный размер трубы (NPS) и 2) Спецификация труб (Sch. или Sched.). Для стандартной трубы NPS относится к внутреннему диаметру трубы, а в таблице указана толщина ее стенки.
Размеры стальных труб производства США указаны в дюймах. Чтобы обеспечить соответствие между странами, идентификатор «дюйм» был заменен номинальным размером трубы (NPS), безразмерным обозначением. Важно признать, что NPS — это размер только по названию. NPS не всегда соответствует реальным размерам стальной трубы. Вместо этого размеры стальных труб от NPS ⅛ до NPS 12 идентифицируются по их номинальным внутренним диаметрам. Например, NPS 5 в стандартной и линейной трубе имеет точный внешний размер 5,563 дюйма. С другой стороны, стальные трубы размером 14 и выше считаются «трубами большого наружного диаметра» и идентифицируются по их точным внешним размерам.
Существует четыре дескриптора размеров труб: Номинальный размер трубы (NPS), Внешний диаметр (OD), Спецификация и Толщина стенки. Вот где это становится немного запутанным. Для размеров труб от ⅛ до 12 дюймов NPS ВООБЩЕ зависит от внутреннего диаметра трубы, но это не одно и то же. Для размеров от 14 дюймов и выше NPS равен наружному диаметру трубы. По сути, NPS — это устаревший метод, который когда-то использовался для стандартизации размеров труб. По мере развития трубной промышленности размеры менялись.
Сегодня понятно, что NPS не равно ID. OD является более точным дескриптором размера трубы. Это означает, что если бы вы провели измерительную ленту через конец куска трубы, показание было бы равно «OD». Итак, ОД=ОД. Каждый график имеет толщину стенки, но не все толщины стенок имеют график. Спецификация и толщина стенки используются для определения стенки трубы. Какая толщина стенки трубы? Это тоже немного сложно. Трубы имеют график от 5S до XXH (или XXS). Это сбивает с толку, потому что фактическая толщина стенки (дюймы или мм) изменяется в зависимости от наружного диаметра трубы.
Итак, 2-дюймовая стандартная труба имеет толщину стенки 0,154 дюйма, а 3-дюймовая стандартная труба имеет толщину стенки 0,216 дюйма. Таким образом, «стандартный» график может иметь несколько толщин стенок в зависимости от наружного диаметра трубы. Существуют размеры труб с толщиной стенки больше XXH, они тяжелее стандартных труб. Сказав все это, как заказать трубу? Ну, это исходит от поставщиков стальных труб или поставщиков стальных труб и зависит от покупателя. Один и тот же заказ можно указать двумя разными способами:
Вариант A: Труба XH 2000” (NPS x Schedule)
Вариант B: Труба 2,375 x 0,218 дюйма (наружный диаметр x толщина стенки)
Варианты A и B эквивалентны. Стальная труба бывает исключительно круглой (цилиндрической) и жесткой.
Американский национальный институт стандартов (ANSI) присвоил порядковые номера для классификации толщин стенок в зависимости от применения под давлением. Таблица размеров труб ANSI помогает покупателям труб определить и лучше понять размеры труб, а также определить идеальные размеры стальных труб для своих конкретных проектов.
Знание спецификаций труб также имеет решающее значение.
Размеры
Для измерения размеров стальных труб используются четыре размера. Вот эти размеры:
1. Внешний диаметр
Внешний диаметр (НД) трубы определяется расстоянием по прямой линии, проходящей через выемку в центре трубы, от одного внешнего края до противоположного внешнего края.
2. Внутренний диаметр
Внутренний диаметр (ID) трубы определяется расстоянием прямой линии, проходящей через центр трубы от одной внутренней поверхности до противоположной внутренней поверхности.
3. Толщина стенки
Толщина стенки трубы рассчитывается путем вычитания внутреннего диаметра из наружного диаметра и деления результата на два.
4. Вес
Вес трубы определяется толщиной ее стенки. Труба изготавливается трех весов: 1) стандартный вес, 2) сверхтяжелый, 3) двойной сверхтяжелый.
Для размеров стальных труб вес трубы определяется в фунтах на фут или в килограммах на метр.
Вес стальной трубы в таблице размеров труб ANSI не является фактическим весом трубы. Фактический вес зависит от допуска различных размеров стальных труб.
Формула для определения веса трубы на погонный фут:
W = [OD-WT x WT] X 10,96
W: Вес в фунтах на фут
OD: Внешний диаметр 9004 8 WT: Толщина стенки
Внешний диаметр и толщина стенки измеряются в дюймах.
Различия в размерах стальных труб
Отраслевые нормы размеров стальных труб различаются в зависимости от типа трубы. Например, стандартная труба с наружным диаметром 4,5 дюйма будет идентифицирована как труба с размером 4 NPS; между тем, трубопроводная труба диаметром 4,5 дюйма или труба нефтепромыслового назначения (OCTG) будет обозначаться как труба 4,5 NPS. Кроме того, труба нефтяного сортамента указывается по весу на фут, а линейная труба обычно указывается по толщине стенки.
Основы стальных труб | Использование и размеры
14 декабря 2021 г.
Стальные трубы могут сбить с толку тех, кто не знаком с терминами и различными способами обозначения размера трубы. Существуют разные аббревиатуры, которые кажутся взаимозаменяемыми, но на самом деле это не так. Некоторые из них взаимозаменяемы, но только для определенных размеров. Вот почему мы хотим разобрать это для всех, кто хочет купить или просто понять трубопровод.
Что такое стальная труба?
Прежде чем мы сможем объяснить, как трубы измеряются и классифицируются, важно понять, что делает трубу трубой (по сравнению с трубой). Стальная труба представляет собой цилиндрический кусок стали с полым внутри, который обычно используется для транспортировки газа или жидкости из одного места в другое. Они также являются наиболее используемым продуктом, производимым сталелитейной промышленностью.
Где они используются?
Их наиболее очевидным применением обычно является подземная транспортировка топлива, такого как нефть или природный газ, а также воды. Однако трубы также используются для канализации и в строительстве для защиты электрических проводов. Соотношение прочности и веса стали делает стальные трубы популярным выбором для многих велосипедных рам, флагштоков и уличных фонарей.
Размеры стальных труб
Прежде чем мы сможем прочитать таблицу размеров труб, нам нужно понять, какие различные измерения или размеры указаны в ней.
- Длина: Это говорит само за себя — оно указывает длину отрезка трубы, обычно в стандартных шагах.
- Внутренний диаметр (ID): Внутренний диаметр — это расстояние между внутренними стенками. Это можно представить как ширину отверстия в трубе.
- Внешний диаметр (OD): Внешний диаметр — это расстояние от внешнего края до противоположного внешнего края. Это можно рассматривать как общую «высоту» трубы.
- Толщина стенки (WT): Аналогично длине, этот параметр говорит сам за себя и представляет собой толщину стенки трубопровода. Это также половина разницы между OD и ID. Толщина стенки обычно упоминается как «график», который представляет собой безразмерное число, которое необходимо преобразовать в фактическую толщину стенки с помощью диаграммы.
- Номинальный размер трубы (NPS): Это метрика, которая чаще всего используется для обозначения «размера» трубы. Однако NPS не является ни ID, ни OD, когда он находится между ⅛” и 12”. Это означает, что, хотя он и близок к фактическому диаметру трубы, это еще одно безразмерное число и скорее обозначение, чем измерение. Свыше 14 дюймов (или NPS 14) номинальный размер трубы и внешний диаметр одинаковы.
Это можно рассматривать как общую «высоту» трубы.Номинальный размер трубы и таблица размеров наружного диаметра
Например, ниже приведена таблица значений NPS от ½” до 3 ½” с соответствующим наружным диаметром:
Номинальный размер трубы (NPS) | Внешний диаметр (OD) |
½” | 0,84 дюйма |
¾” | 1,05 дюйма |
1” | 1,315 дюйма |
1 ¼” | 1,66 дюйма |
1 ½” | 1,9 дюйма |
2 дюйма | 2,375 дюйма |
2 ½” | 2,875 дюйма |
3 дюйма | 3,5 дюйма |
3 ½” | 4” |
Как читать размеры стальных труб
Наиболее распространенный формат размеров труб записывается так: 1” SCH 40 x 20’.
