Делаем Трубогиб для Профильной Трубы Своими Руками (20 фото)

Работая в гараже, домашней мастерской или на даче, весьма часто приходится решать вопрос сгибания труб по определенной окружности, или превращения ровных стальных полос с полукруглые. Это легко делается с помощью такого устройства как трубогиб, однако покупка заводской модели для домашних нужд может стать недешевым удовольствием. Гораздо выгоднее сделать трубогиб своими руками, с которым вы сможете сгибать трубы до нужных параметров. Самые простые и популярные варианты данного приспособления мы и рассмотрим в этой статье.

Что делают трубогибами

Сегодня профильная труба, которая доступна с различными видами сечений, является одним из наиболее востребованных металлических изделий. Она служит для сооружения самых различны конструкций – таких как теплицы, навесы, гаражи, ограждения, для прокладки трубных коммуникаций. И во время работы часто трубу необходимо сгибать – ровно и под определенным углом. И в этом может помочь только специально предназначенное для таких задач оборудование.

Описание работ

Чтобы изготовить станок для радиусной гибки профиля (трубогиб), нужны такие материалы: подшипники – 6 шт., двутавровая балка, крепежи, полоса.
Берем болгарку и пилим, чтобы получить необходимые детали.

Нужно убрать ребро, чтобы подшипники встали в таком виде, при котором с одной стороны можно было вставить вращающийся вал.

Затем нужно все зашлифовать.

После этого нужно просверлить отверстия с шагом в 40 мм, с расстоянием между крепежными отверстиями подшипников составляло 80 мм.

Теперь следует приварить полосу десятку – мы получим подошву.

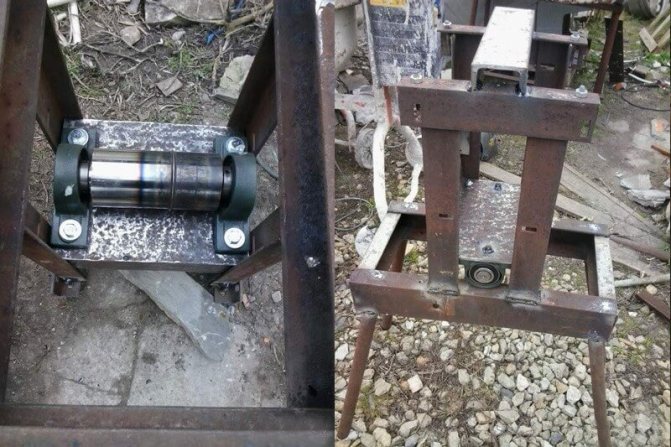

Далее нужно приварить один двутавр на основание, чтобы он получился неподвижен. На него приваривается гаражная петля, а на петлю – второй двутавр.

Делается площадка под домкрат. Нужно вырезать петлю и приварить к площадке.

Перевернув конструкцию, нужно сделать ответные петли под домкрат, внизу под платформой и на основании. Где уже вынута внутренняя часть двутавра, мы посмотрим дальше.

По бокам приваривается полоска, в которой делаются два отверстия. Мы получаем посадочное место под третий вал, с регулировкой.

После сборки переходим к тестированию.

Убедившись, что все функционирует, зашлифовываем.

Покрываем краской.

Сборка.

Обзор самых популярных вариантов самодельных трубогибов

Наиболее технологичные и универсальные трубогибы – это модели, которые работают по принципу прокатки.

Именно устройствами такого типа – они зачастую оснащаются электроприводом – пользуются профессионалы, которым постоянно требуется сгибать трубы из материалов разного рода, в частности из нержавеющей стали.

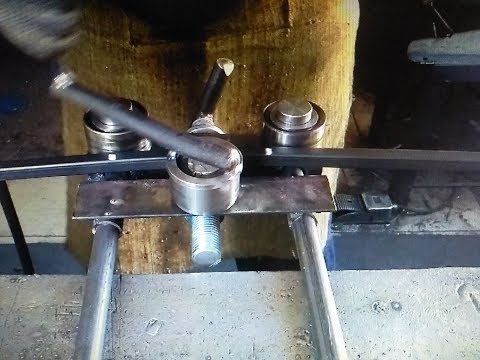

Конструкция такого приспособления основана на трех вращающихся роликах, один из них – прижимной. Поскольку давление прижимного ролика постепенно увеличивается, а для каждого нового положения ролика прокатка повторяется, то труба сгибается максимально аккуратно, с очень равномерным растягиванием стенок.

Выше мы увидели, как работают тубогибы, где материал протягивается благодаря вращению прижимного ролика. Однако различают устройства другого типа – в них труба двигается за счет того, что вращаются опорные ролики.

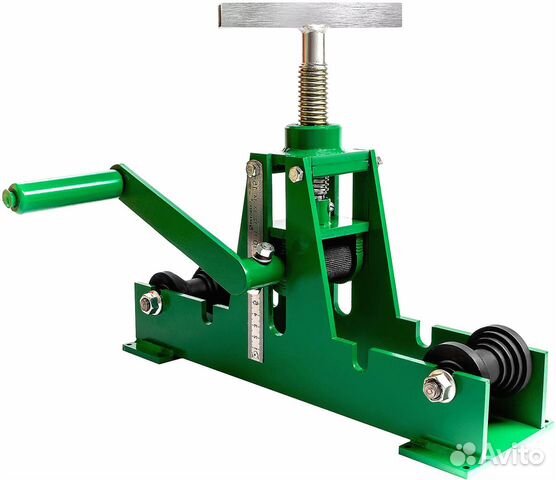

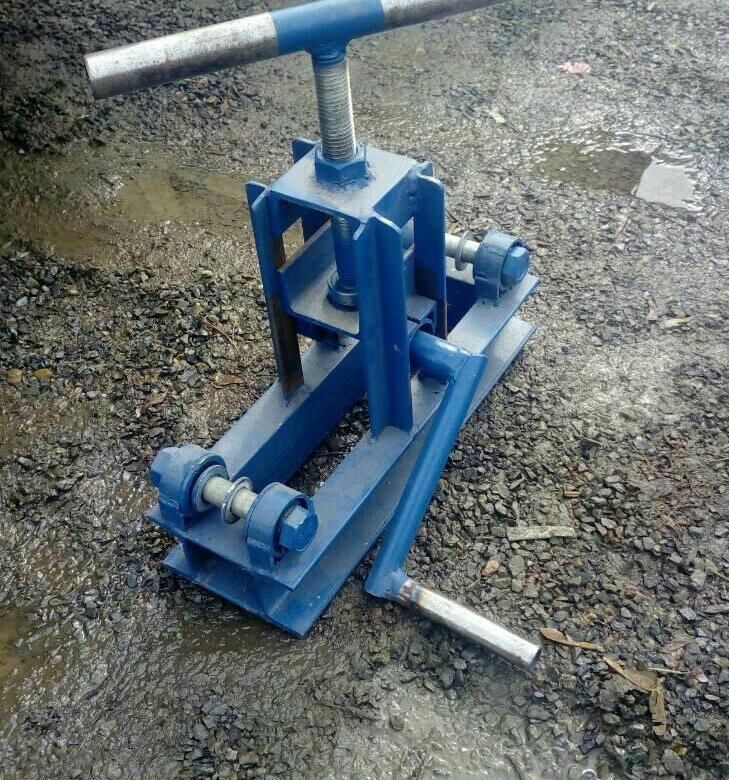

Здесь установлен винтовой домкрат

Трубогиб электрического или ручного типа с передачей вращения одному ролику имеет ограниченный возможности. Трубогибы с вращающимися обоими опорными роликами отличаются более сложной конструкцией, поскольку вращение передается одновременно на два элемента.

Более удобный вариант, как отмечают многие специалисты, – это трубогиб с нижним расположением прижимного ролика. По отзывам следить за сгибанием труб на такой конструкции существенно проще, трубы на загораживает верхняя несущая конструкция.

Трубогиб, в котором установлен электромотор и привод через две цепи

При рассмотрении любого из устройств для гибки труб можно отметить его довольно простую конструкцию, для работы которого использованы расчеты элементарных законов механики. Если нержавеющие, металлопластиковые и другие трубы часто сгибать не нужно, тогда вполне подойдет и устройство с ручным приводом.

Как сделать трубогиб своими руками. Самодельный трубогиб из чего угодно

Главная

Обзоры и советы

Сделай сам

Как сделать трубогиб своими руками?

Трубогибы применимы к стальным или алюминиевым трубам, из которых в результате получаются идеальные дуги. Эти инструменты приходятся кстати во всех проектах металлообработки: от создания набора стульев для патио до верстаков, используемых в цехах. И при этом вовсе не обязательно тратить тысячи долларов на ЧПУ станок или гидравлический трубогиб, чтобы смоделировать свой собственный механизм из металла. На самом деле нет ничего сложного в том, чтобы собрать простой самодельный трубогиб из предметов, которые, возможно, уже имеются в вашей мастерской, гараже или кладовке.



Виды трубогибов

Существует множество типов устройств для гибки труб, включая прессы или гидравлические трубогибы, которые придают трубам дугообразные формы. Среди данных устройств встречается ещё один тип — прокатный трубогибочный станок, который сгибает трубу, используя дугообразный сегмент и вращающееся колесо, размещаемое на надставке. Колесо оказывает давление при его вращении вокруг точки опоры в центре формы.  Изготовить их проще всего, и вы даже можете сделать их регулируемыми, чтобы изгибать трубы больших или меньших диаметров.


Проекты и конструкции

Простейшим способом разработки самодельного прокатного трубогиба является использование всего, что вы только найдете под рукой. В качестве гибочной формы

можно взять, например, стальной барабан тормоза, а ещё лучше часть шкива из стали или твердого железа. Шкив должен иметь канавки, соответствующие размеру трубы, которую вы предполагаете гнуть. Кроме того, шкив должен обладать той же окружностью, что и внутренняя окружность дуги, которую вы рассчитываете достичь в перспективе. Для создания этого трубогиба, соедините сначала две стальные пластины толщиной не менее 1/4 дюйма и порядка 2-х дюймов в ширину и достаточно длинные, чтобы те выходили далеко за край шкива к его центру. Для этого используйте большой болт (лучше всего монтажный болт для крепления шкива). Затем просверлите отверстия в пластинах и прикрепите ещё один шкив,  также имеющий достаточно широкую канавку, чтобы принять ширину трубы, которую предполагается использовать. Сварите перекрестие двух стальных  пластин для придания дополнительной прочности, а затем присоедините ручку на конце изгиба кронштейна. Такое устройство идеально подходит для гибки трубы из алюминия , а также толстой стальной трубы с произведением дополнительного нагрева.



Другой тип трубогиба (формовочный трубогиб) может быть сделан из больших стальных или железных тисков. Просто прикрепите внутреннюю гибочную форму к одной из сторон тисков. Используйте уровень, чтобы отцентровать её и сделать параллельной относительно верхнего края тисков. Используйте болты или зажимы для крепления формы. В качестве внутренней формы попробуйте использовать колесо шкива. По желанию можете сделать ​свою собственную форму из железа, если, конечно, вы обладаете необходимыми кузнечными навыками.

Для внешней формы (форма, которая будет определять внешний загиб трубы), вы можете использовать прочную стальную дугу, соответствующую наружной кривой шкива. Её можно сделать из ненужного тормозного барабана или же выковать вручную из сырого железа. Установите её на тиски и выставьте вровень со шкивом. Когда

тиски закрываются, обе формы должны идеально сводиться вместе. Вложите трубу в шкив, а затем вращайте тиски до закрытия, чтобы согнуть трубу. Ваши тиски должны быть достаточно тяжелыми, чтобы гнуть толстостенные трубы.


Итоги

Не ограничивайте себя в идеях и найдите, как лучше применить полученные знания. Наверняка среди вас найдутся умельцы, которые возьмут за основу своих самодельных трубогибов дровокольный станок или гидравлический пресс. Кроме того, вы можете делать гибочные сегменты любой формы на ваш вкус. Они не обязательно должны гнуть трубы в идеальные дуги. В зависимости от того, как вы хотите, чтобы выглядел окончательный изгиб вашей трубы, вы можете гнуть её под прямым или любым другим углом. Но при этом нужно быть крайне внимательным, ведь некоторые трубы не согнуть просто так без дополнительного нагрева.

Выбирайте свой трубогиб и начинайте творить!

Сборка трубогибочного станка с использованием деталей из металлолома

Если видеоплеер не работает, вы можете нажать на эту альтернативную ссылку на видео.

Если один из наших других проектов трубогибочного станка не дал вам достаточно мощности, то этот, безусловно, будет.

Следуйте этому простому руководству, чтобы превратить металлолом в мощный трубогибочный станок.

Источник: Sek Austria/YouTube

Как и в любом проекте такого рода, вам понадобятся некоторые инструменты и материалы, прежде чем вы начнете.

Необходимые материалы и приспособления

• Лом L-образной стали
• Листовой металлолом
• Бутылочный гидравлический домкрат для металлолома
• Звездочки
• Опорные подшипники
• Валы из металлолома
• Утилизированные подшипники вала
• Металлическая втулка
• Мотор-редуктор для металлолома
• Цилиндрические петли
• Аэрозольные краски Dupli Color металлик
• Сварочное оборудование Dekopro и защитное оборудование
• Набор отверток Amartsin
• Основные инструменты Prostormer (гаечный ключ, отвертки и т. д.)
• Мини токарный станок

Со всеми инструментами и материалами в руках пришло время приступить к этой эпической сборке.

Шаг 1: Изготовьте раму

Первый шаг — возьмите L-образную сталь и разложите ее, чтобы сделать раму. Когда форма вас удовлетворит, сварите детали вместе по мере необходимости.

Продолжайте собирать рамку, как показано на видео.

Источник: Sek Austria/YouTube

Сделав это, возьмите металлолом и цилиндрические петли и сварите их вместе, как показано в видео.

Источник: Sek Austria/YouTube

Приварите узел петли к верхней части рамы, как показано на рисунке. Затем приварите металлическую втулку к одному концу петли.

Шаг 2: Добавьте приводную цепь и двигатель

Теперь, когда рама более или менее готова, мы можем перейти к тому, чтобы заставить машину работать. Возьмите гидравлический домкрат для бутылок и разберите его, чтобы удалить главный винт.

Поместите винт в токарный станок и станок, как показано на видео. Затем прикрепите и приварите металлический шарнир к концу винта. Соберите бутылочный домкрат и прикрепите его к раме, как показано на видео.

Источник: Sek Austria/YouTube

После этого подсоедините домкрат к главному шарниру машины. Проверьте домкрат с помощью его рукоятки, чтобы убедиться, что главный шарнир поднимается и опускается по команде.

Затем возьмите мотор-редуктор и прикрепите его к задней части рамы, как показано на рисунке. Убедитесь, что одна ось выставлена ​​за пределы рамы, и прикрепите звездочку.

Источник: Sek Austria/YouTube

Затем возьмите вал, приварите концевую пластину к одному концу и вставьте вал в подшипники. Проверьте вращение и при необходимости отрегулируйте.

Приварите подшипники к паре монтажных пластин, как показано на видео. Сделав это, прикрепите звездочку большего размера к торцевой пластине.

Затем поместите узел вала и звездочки над главным двигателем, соедините две звездочки с помощью приводной цепи и приварите монтажные пластины на место.

Источник: Sek Austria/YouTube

Подключите двигатель и проверьте приводную цепь. Отрегулируйте по мере необходимости.

Шаг 3: Завершите сборку машины

Затем возьмите опорные подшипники и установите их на заднюю часть рамы над двигателем. Добавьте еще одну пару к концу подвижной пластины.

Они будут использоваться в качестве роликов для трубогибочного станка. Добавьте пару металлических валов подходящего размера к каждой паре опорных подшипников.

Сделав это, согните несколько тонких металлических листов, чтобы построить корпус для приводной цепи, и установите его по мере необходимости.

Источник: Sek Austria/YouTube

После этого вы добавляете последние штрихи к машине. Либо очистите и отполируйте металлические детали, либо покрасьте их по желанию.

Когда-то счастливый, теперь ваш трубогибочный станок своими руками готов. Теперь все, что вам нужно сделать, это протестировать эту вещь.

Если вам понравился этот проект трубогибочного станка, не хотели бы вы построить более крупный и смелый?
