Дренажные трубопроводы, как проектировать дренажи и воздушники?

В статье рассказывается, как проектировать дренажи паропроводов и трубопроводов воды и воздушники, как выбирать диаметры и через что сливать дренажи

Дренажно-продувочная система паропроводов

Дренажно-продувочная система паропроводов должна обеспечивать:

• Продувку паропровода — удаление образующегося конденсата и влажного пара из прогреваемого участка паропровода перед включением его в работу.
• Опорожнение – удаление сконденсировавшегося пара из выключенного участка паропровода.
• Постоянный дренаж – непрерывное удаление конденсата из работающего участка паропровода, если в нем образуется конденсат.
• Удаление воздуха из паропроводов при заполнении их водой с целью гидравлических испытаний.
• Сбор и использование конденсата и тепла дренажа и продувок.

дренажная арматура на временном трубопроводе сетевой воды

Отличие дренажей для трубопроводов низкого и высокого давления

Каждая точка пускового дренажа должна быть снабжена:

• При рабочем давлении в паропроводе до 22 кгс/см2 – штуцером с вентилем.
• При рабочем давлении в паропроводе выше 22 кгс/см2 – штуцером с двумя последовательно расположенными запорным и регулирующим вентилями.

Дренажи паропроводов высокого давления

В паропроводах острого пара дренажные устройства выполняются только в концевых точках, перед отключающей участок запорной арматурой, т.к конденсат, скапливающийся в низкорасположенных точках и стояках паропровода, постепенно выдувается в процессе продувки трубопровода. Смотри схему ниже.

схема дренажей паропроводов высокого давления в расширитель дренажей высокого давления

На станциях с поперечными связями дренажи главных паропроводов направляются в специальный расширитель дренажей паропроводов высокого давления. В один расширитель направляются дренажи паропроводов 3-4 котлов и турбин.

Дренажные трубопроводы от отдельных дренажных точек объединяют в общие линии. На каждые два котла с турбинами предусматривается общая дренажная линия.

На блочных электрических станциях дренаж главных паропроводов направляется, как правило, в расширитель дренажей турбинных трубопроводов.

Схема дренажей трубопроводов питательной воды низкого давления атмосферного деаэратора

Воронки для перелива дренажей

воронки для слива дренажей

Для безопасного слива и контроля дренажей предусматриваются дренажные воронки. На чертеже показан пример выполнения воронки. Воронку для дренажной трубы 32х2 изготавливают из трубы 89х3,5 листа толщиной 3 мм с отверстием по центру 28 мм и отводящей трубы 38х2 ( к примеру в дренажный коллектор).

Дренажи паропроводов низкого давления

Дренажи паропроводов низкого давления ( Рраб < 22 кгс/см2 ) направляются, как правило в расширитель дренажей низкого давления.

Когда используются дренажные трубопроводы

дренаж низкого давления

Дренажи паропроводов включаются только при пуске и прогреве соответствующего участка паропровода. Устройства для дренажа предусматриваются в концевых точках, перед отключающей участок запорной арматурой, а также во всех низких точках участков паропроводов.

Устройства для опорожнения паропроводов, предусматриваемые в низких точках выполняются совместно с устройством для продувки паропроводов.

дренаж с регулирующим вентилем

Постоянно действующие дренажи

В тех случаях, когда при работе паропровода может иметь место непрерывное образование конденсата, следует предусматривать устройства для непрерывного дренажа паропровода.

К таким случаям относятся паропроводы насыщенного пара и паропроводы подвода перегретого пара к оборудованию, находящемуся в горячем резерве ( паропроводы к резервному питательному турбонасосу, к быстродействующей РОУ и прочие).

Для организации постоянно действующего дренажа должны выполняться следующие мероприятия:

• Трубопроводы острого пара ко всем РОУ, включающимся автоматически, должны иметь вентялиционный проток пара до отключающей задвижки за счет перепада давления в точке подключения РОУ и точке подключения дренажной трубки к главным паропроводам.
• Все резервные подводы пара к деаэратору, включаемые автоматически, должны иметь вентиляционный пропуск пара с подключением дренажного трубопровода с дроссельной шайбой за клапаном регулирования давления в деаэраторе.
• На трубопроводах низкого давления в необходимых случаях ставятся конденсационные горшки.

Ловушки конденсата

схема конденсатной ловушки

Дренажные точки горизонтальных паропроводов со значительным выделением конденсата при продувке (паропроводы с низкой температурой перегрева) и точки непрерывного дренажа рекомендуется выполнять с ловушками конденсата. Ловушка конденсата выполняется в виде штуцера с заглушкой. Диаметр штуцера принимается не более 0,3 от диаметра трубопровода.

Воздушники трубопроводов

воздушник с нижним расположением вентиля

Для удаления воздуха из паропроводов при гидравлическом испытании следует во всех верхних точках предусматривать воздушники.

Кроме того, предусматриваются воздушники за запорной арматурой по направлению уклона на случай отключения прматуры. Допускается установка воздушников со сниженным расположением вентилей.

Система опорожнения и удаления воздуха из трубопроводов для воды

Система опорожнения и удаления воздуха трубопроводов для воды должна предусматривать:

• Опорожнение трубопроводов после их остановки и после гидравлического испытания
• Удаление воздуха из трубопровода при заполнении его водой
• Сбор и использование конденсата опорожнения

Устройства для опорожнения трубопроводов должны предусматриваться во всех нижних точках трубопроводов.

Следует также предусматривать самостоятельные точки опорожнения перед запорной арматурой по направлению уклона, на случай ее закрытия.

дренаж перед запорной арматурой

Устройства для опорожнения должны выполняться:

• Для трубопроводов Рраб > 22 кгс/см2 с двумя запорными вентилями
• Для трубопроводов Рраб < 22 кгс/см2 с одним вентилем

дренаж для трубопровода воды высокого давления

Магистральный трубопровод опорожнения должен присоединяться к дренажным бакам или бакам низких точек.

Установку на водяных трубопроводах воздушников, необходимых для выпуска воздуха при заполнении трубопровода и для нормального опорожнения трубопроводов, следует производить так, как написано выше в пункте про воздушники для паропроводов.

Общие указания при проектировании дренажей и воздущников

схема выполнения перепуска дренажей

В местах установки измерительных сопел или шайб, как на паропроводах, так и на водяных трубопроводах, не следует предусматривать специальных устройств для дренажа или опорожнения, равно как и воздушников. Для этих целей используются заборные трубки КИПа.

Для уменьшения числа точек дренажа, опорожнения и продувок, в тех случаях, когда это оказывается возможным, следует применять перепуски дренажей.

Трубы для дренажных и продувочных магистралей выбираются согласно:

Пропускная способность дренажных магистралей должна выбираться с учетом одновременно действия нескольких дренажных точек. Для выбора диаметров дренажей, можно ориентироваться приложение 10-11 в СниП 2.04.07-86 Тепловые сети.

диаметры дренажных трубопроводов воды

диаметры дренажных трубопроводов паропроводов



(Visited 9 429 times, 4 visits today)

Дренажные трубы в строительстве инженерных сооружений статья в блоге

Специалисты утверждают, что дренаж успешно решает основную задачу — регулирование водного баланса почвы, обеспечивает отвод избыточной влаги, препятствует заболачиванию и создает комфортные условия на земельном участке как для растений, так и непосредственно для объектов недвижимости. Как правило, дренаж это разветвленная система связанных друг с другом труб, которые располагаются вокруг или вдоль защищаемой от влаги постройки или участка. Стекающая по грунту вода, поступает в дренажные трубы, которые имеют в своих стенках сеть отверстий, расположенных по всей окружности трубы. Однако понятие дренажа более широкое, и виды дренажных систем очень разнообразны.

Ранее для решения проблем водопонижения использовались водоотводные канавы и каналы, что приводило к необоснованному выводу из хозяйственного оборота значительных площадей и существенным затратам по эксплуатации системы (выкашивание склонов и прочистка русла). Позднее для дренажа применялась гравийно-галечная отсыпка в открытие траншеи и засыпка водонепроницаемым грунтом.

До середины 80-х годов XX века в дренажных системах повсеместно применяли асбестоцементные и керамические трубы. Перед укладкой в них делались пропилы или сверлились дыры, что отнимало непропорционально много времени.

Кроме того, к недостаткам труб из этих материалов относятся быстрое засорение отверстий, необходимость частой промывки и небольшой срок службы. Сохранность керамических труб при их транспортировке на объект оставляла желать лучшего. 20-30% керамических труб не попадали на объект из-за боя. Были попытки производства дренажных витых труб из профиля ПВХ. Соединение витков профиля, для свободного прохода грунтовой воды, осуществлялось по типу черепицы — внахлест, поэтому трубы также имели плачевный результат при транспортировке и разгрузке.

В последние годы, которые характеризуются значительным увеличением объемов строительства в столице и крупных городах, на отечественном рынке появились дренажные трубы, изготовленные из полимерных материалов, снабженные в качестве фильтрующей оболочки геотекстильным нетканым материалом, образующим пористую среду вокруг трубы. Грунтовые воды почти повсеместно распространены в природе. В России есть регионы, где большая часть занимаемой ими площади требует проведение мероприятий по водопонижению.

Наиболее характерными являются такие области как: Московская, Тверская, Владимирская, Вологодская, Ярославская, ряд районов Сибири и другие, где уровень грунтовых вод достаточно высок. Основная область применения гофрированных дренажных труб: в сельском хозяйстве – дренаж полезных аграрных площадей; в строительстве – кольцевой дренаж зданий и сооружений, системы водопонижения в аэропортах, спортивных площадках, а также дренаж вдоль автодорог.

Пристенный дренаж инженерных сооружений

Фундамент любых строительных сооружений даже на небольшой глубине в 1,5–2 м подвергается воздействию грунтовых вод. В состав грунтовых вод входят компоненты, обладающие разрушающими свойствами. Даже гидроизоляция не защищает в этой ситуации. Высокий уровень грунтовых вод приводит к разрушению фундаментов зданий, затоплению подвальных помещений, возникновению грибковых образований и тд.

Конструкции пристенного дренажа обычно выполняют в традиционном решении с фильтрующими песчано-гравийными обсыпками и с использованием геотекстилей. При трассировании дренажа целесообразно прокладывать дрены с минимальными уклонами, увязывая с отметками заглубления водостока. При этом линия дренажа может быть разрывной, но в пределах радиуса действия дрены. Особенности проектного решения пристенных дренажей определяются конкретными условиями проектирования. Стекающая с крыш дождевая вода также как и дренажные воды могут выводиться в коммунальную канализацию, в овраг или водоем с последующей автоматической откачкой и т.д. Дождевую воду нельзя выводить в полнодренажную трубу у которой отверстия для проникновения воды располагаются по всей окружности (полная перфорация).

Предохранение фундамента дома и прилегающей к ней территории от разрушительного действия воды важно с точки зрения состояния дома, так и с точки зрения условий жизни проживающих в нем людей. Дренажная и водосточная системы собирают в области фундамента всю оказывающую разрешительное действие воду (дождевую, грунтовую и верховодку). Кроме того, в случае необходимости дренаж предотвращает подъем грунтовых вод слишком близко к основанию дома. Вред, наносимый влагой фундаментам, не ограничивается затоплением подвала и постепенным разрушением бетона. Промерзая, насыщенная влагой глинистая почва вспучивается и приподнимает фундамент, а колоссальное горизонтальное давление вызывает его сдвиг, а значит, растрескивание и разрушение стен. Статистика доказывает, что до 90% повреждений в подвальных помещениях причиняются влагой. Поэтому обязательно требуются монтаж дренажной системы при возведении фундамента здания.

Пристенные дренажи часто устраивают с профилактической целью, т.е. при отсутствии видимых подземных вод. Их проектируют для подвалов зданий и других подземных сооружений, заложенных в глинистых грунтах, обладающих выраженными капиллярными свойствами сочетании с другими местными системами дренажа. Дренаж обычно прокладывают по контуру зданий с наружной стороны, ниже пола подвала, обычно на отметке подошвы фундамента. Конструкция должна быть способна перехватить любые воды, притекающие «сбоку» и отвести за пределы сооружения. Это особенно важно, когда подземные воды обладают агрессивными свойствами или же имеются близкорасположенные к защищаемому зданию канализационные и водопроводные сети.

Мелиорация и сельское хозяйство

Высокий уровень грунтовых вод приводит к загниванию и вымерзанию плодовых деревьев, возникновению грибковых заболеваний растений и заболачиванию местности. При необходимости осушения болот и переувлажненных участков эффективно применять полиэтиленовые гофрированные трубы, которые обеспечивают быструю и дешевую прокладку дренажной системы. Дренажная система, смонтированная даже на равнинных участках, снимает подпор грунтовых вод и заметно снижает их уровень.

Дорожное строительство

Вода в конструкции дороги может привести не только к снижению несущей способности основания, но и вызвать фатальные нарушения всей конструкции. Динамические нагрузки от транспорта обладают эффектом насоса, за счет чего грунтовая вода поднимается в конструктивные элементы дороги. Колебание горизонта грунтовых вод приводит к изменению несущей способности основания, что вызывает нарушение дорожного покрытия (образование трещин). Избежать подобных негативных явлений позволяет организация дренажной системы.

Проблемы дренажа

Перед строительством дренажных систем необходимо тщательно изучить состав почвы. Если грунты песчаные то можно использовать дренажную трубу с предфильтром из геоткани. Однако большинство грунтов, особенно в центральном районе, содержат глинистую фракцию. И при использовании дренажных труб в геоткани, буквально в течении одного сезона вокруг трубопровода скапливается подрасстворенная глина, уплотняется и образует так называемый глинобетон. Система перестает работать. Это явление специалисты называют кольматация. Для сохранения дренажных функций в подобных случаях следует конструктивно решить обустройство дренажных каналов. В целях избежания этого явления необходимо увеличить поверхность контакта дренажной трубы с грунтовыми водами. Примерные рекомендуемые схемы:

Трубы ПНД дренажные | Группа ПОЛИПЛАСТИК

Дренирование грунта требуется при строительстве зданий, аэродромов, автомагистралей, открытых спортивных комплексов. Также осушать почву нужно в сельском хозяйстве. В советские годы дренажные трубы изготавливались из асбестоцементной смеси. Эти конструкции были дорогие и неудобные, их стоимость не позволяла широко использовать дренаж, тем более, для частных хозяйств.

Сегодня дренажные трубы ПНД производятся из легкого, прочного полимера, который значительно облегчил работы по прокладке дренажных систем.

Полиэтилен низкого давления сохраняет свои свойства более 50 лет, не разрушается от контакта с грунтом, не гниет и не корродирует. Эластичность материала позволяет наматывать трубы малых диаметров (110 и 160 мм) в бухты, которые транспортируются к месту монтажа любым видом транспорта. Длина намотки обеспечивает укладку на значительные расстояния из одного отрезка, при этом ПНД-труба для дренажа может огибать препятствия без разрезания.

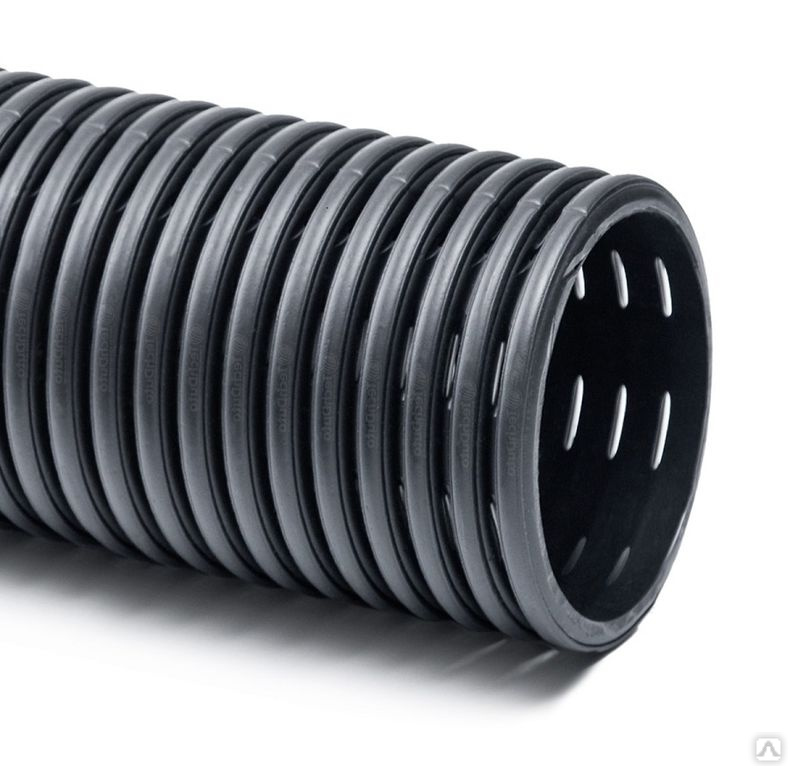

От обычных труб ПНД дренажные трубы отличает наличие перфорации. Схема перфорации, количество и последовательность отверстий определяются особенностями проекта. Размер отверстий исключает попадание крупных частиц, щебня и камней. Само отверстие имеет коническую форму узкой стороной внутрь. Это предотвращает вытекание воды обратно.

В зависимости от пожеланий заказчика и диаметра, готовая труба нарезается или сматывается в бухту, транспортируется на склад.

Классификация

Дренажные трубы ПНД различаются по характеристикам и конструкции:

• по количеству слоев: однослойные и двухслойные. Однослойные применяются в местах, где не нужно большое заглубление дренажной системы и нагрузка на грунт невысока. Двухслойные позволяют закладывать дренаж на большую глубину, а также обладают повышенной пропускной способностью за счет гладкой внутренней поверхности;

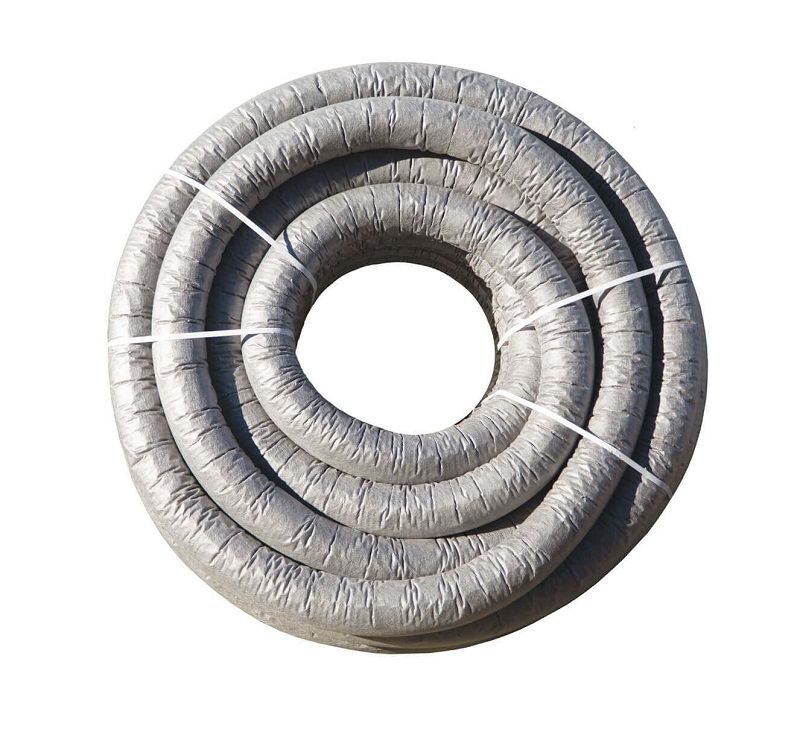

• по наличию внешнего фильтрующего покрытия. Изделия без внешнего фильтрующего покрытия быстрее засоряются и чаще требуют профилактической очистки. Их использование оправдано в местах, где нет мелкозернистой почвы. В остальных случаях рекомендуется использовать трубы с фильтрующим покрытием;
• по эластичности: гибкие (выпускаются в бухтах) и жесткие (выпускаются в отрезках по 6 метров). Прокладка и транспортировка гибких дренажных труб значительно проще. Они не требуют промежуточных стыковок, что удешевляет их монтаж. Однако, гибкие изделия ограничиваются диаметром 160 мм, и могут прокладываться на глубине не более 4 метров;
• по кольцевой жесткости: SN4, SN6, SN8, SN16, SN24. Чем больше значение параметра, тем глубже можно проложить дренаж. Данный параметр является усредненным значением и не учитывает повышенную нагрузку на почву. Например, в местах, где проезжают большегрузные автомобили или на взлетно-посадочных полосах, ПНД труба для дренажа будет нагружена больше, чем на стадионе даже при одинаковой глубине укладки;
• по расположению отверстий. Перфорация может быть полной (отверстия располагаются по всей поверхности) и частичной (отверстия находятся в верхней части, а основание не имеет отверстий). Второй вид предотвращает обратное проникновение воды в почву и чаще используется при горизонтальной разводке.



Выбор конкретного типа трубы ПНД дренажной зависит от расчетных параметров системы дренирования, необходимой суммарной пропускной способности, характеристик почвы.

Применение

Системы отвода избытка влаги применяются для бытовых и производственных нужд, а широкий размерный ряд и большой ассортимент фасонных изделий значительно облегчает монтаж и укладку.

Для бытовых целей

Для организации пристенной дренажной системы. С помощью дренажа защищают фундамент здания от грунтовых и талых вод, промерзания, скопления осадков и, в конечном итоге, разрушения. Дренажные трубы ПНД, дополненные системой гидроизоляции, позволяют оградить фундамент от избыточного увлажнения во время таяния снега и при обильных атмосферных осадках.

Для дренирования газонов и приусадебных участков. Дрены можно использовать для прокладки открытой системы, с помощью которой вода отводится за пределы участка. Если рельеф участка позволяет, то воду можно сбрасывать под уклон, если же такой возможности нет, то в самой нижней точке контура устанавливается колодец, вода из которого откачивается по мере необходимости.

В сельском хозяйстве

Трубы ПНД дренажные обходятся значительно дешевле, чем их предыдущие версии из керамики и асбестобетонной смеси. Поэтому в сельском хозяйстве их могут позволить себе фермеры.

В строительстве зданий

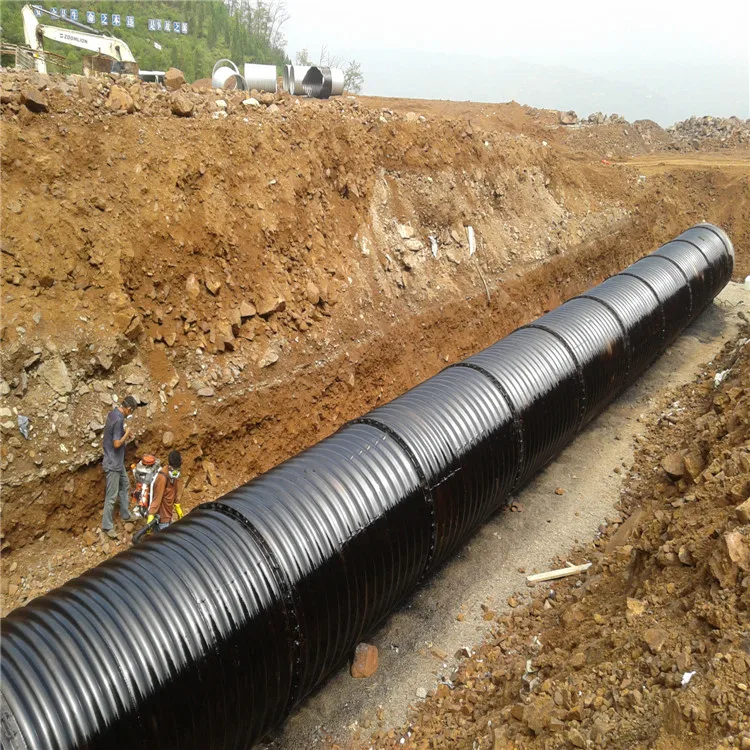

При строительстве крупных объектов дренажные трубы используются как для осушения всего участка застройки, так и для дренирования участков вокруг фундамента и в местах сбора ливневой канализации. На предприятиях нефтепереработки и химической промышленности данный вид дренажа позволяет локализовать возможные утечки нефтепродуктов и химикатов и исключить их попадание в экосистему.

В строительстве дорог

Дренаж при строительстве дорог должен обеспечивать быстрый отвод воды с проезжей части и обочины, а также выводить воду из слоев подложки, чтобы предотвратить ее разрушение вследствие застоя влаги и промерзания.

На полигонах бытовых отходов

Здесь используются ПНД труба для дренажа двухслойной конструкции диаметром до 630 мм. Такие дрены выдерживают взаимодействие с токсичным инфильтратом, образующимся в результате разложения мусора. Задача дренажа состоит в минимизации количества вредных веществ, поступающих в почву и в отводе газов, выделяющихся при разложении. Дренаж прокладывается под всей площадью полигона и рассчитывается для высоты насыпи из отходов не менее 50 м.

На спортивных объектах

Открытые спортивные площадки, футбольные стадионы, площадки для гольфа и теннисные корты также нуждаются в системах дренирования. Дренаж прокладывается на глубине 150-200 мм по всей площади объекта лучевым способом от центра к краям. При укладке соблюдается уклон для стекания воды в сторону трубы, проходящей по периметру за пределами газона.

Дренажные трубы ПЕРФОКОР

Группа ПОЛИПЛАСТИК производит качественные и долговечные дренажные трубы из полиэтилена. Ассортимент продукции включает гибкие трубы диаметром до 160 мм (двухслойные и однослойные), а также жесткие трубы диаметром до 630 мм, нарезанные по 6 метров. По желанию заказчика перфорация наносится на всей поверхности трубы или частично. Оборудование позволяет регулировать расположение отверстий и их количество.

Чистка дренажных труб

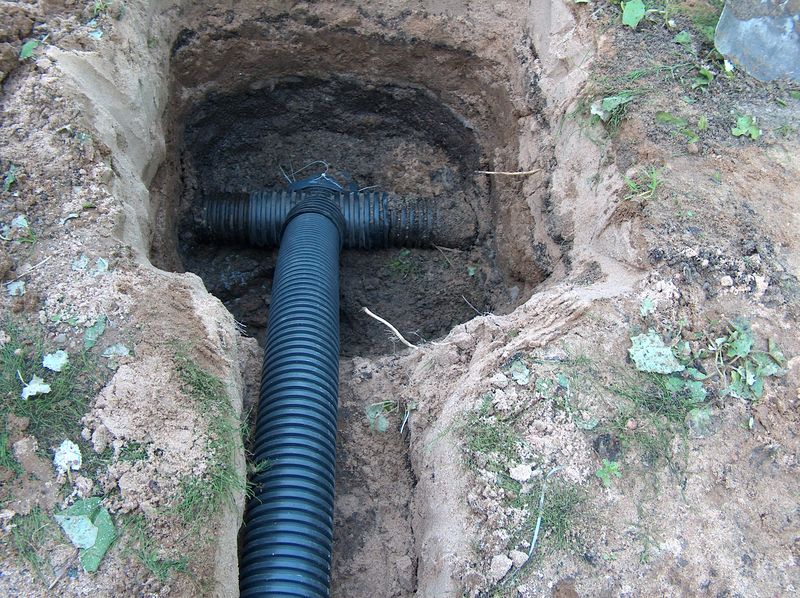

Дренажная труба в песке

Чтобы болото никогда не вернулось

Дренажные системы используются везде, где стоит задача понизить уровень грунтовых вод и защитить от их влияния фундаменты зданий и сооружений. Они десятилетиями незаметно делают свою важную работу, и об их существовании мы вспоминаем лишь тогда, когда они перестают справляться со своими функциями.

Индивидуальным загородным домам и коттеджным поселкам, кварталам новостроек и промышленным предприятиям – любым объектам, построенным на заболоченных землях, требуется чистка дренажа. В противном случае грунтовые воды поднимаются на свой естественный уровень – со всеми вытекающими неприятными последствиями, несущими убытки и разрушения тем, кто пренебрегал правилами эксплуатации и обслуживания дренажных трубопроводов.



Как это устроено?

Дренажные системы глубокого заложения строятся на основе разветвленной сети перфорированных труб (дрен) диаметром от 110 мм. Их укладывают под небольшим уклоном в сторону водосборных колодцев на глубине 0,7-1,6 м (в зависимости от типа почв), и обычно ниже подошвы фундаментов соседних сооружений. В качестве дрен чаще всего применяются керамические, асбоцементные или пластиковые трубы с водоприемными отверстиями диаметром 4-7 мм. Сверху они обсыпаются гравием либо крупным песком.

Сложные и разветвленные системы дополняются поворотными и инспекционными колодцами, которые устанавливаются в местах поворотов дренажных труб на расстоянии не более 40-50 м друг от друга.

Принцип действия такой системы предельно прост: вода просачивается в дрены через водоприемные отверстия и по системе трубопроводов стекает в специальные резервуары или выводится в низины и овраги.



Угроза из-под земли

Высота грунтовых вод колеблется в зависимости от времени года и количества осадков. Самые напряженные сезоны для дренажной системы – это ранняя весна и затяжные осенние дожди, когда наблюдается максимальный подъем грунтовых вод. В летние и зимние месяцы обычно их уровень понижается.

По мере эксплуатации дренажные трубы, коллекторы и колодцы засоряются и заиливаются, что снижает их пропускную способность, а значит и эффективность всей дренажной системы. Последствия повышения уровня грунтовых вод опасны тем, что проявляются постепенно. В порядке возрастания ущерба признаки неисправного дренажа можно расположить так:

— скопление воды на земельном участке после таяния снега и продолжительных дождей;

— подгнивание корней плодовых деревьев и кустарников;

— подтапливание подвалов и цокольных этажей;

— «всплытие» заглубленных в грунт пустых резервуаров;

— неравномерное оседание фундамента из-за потери несущей способности грунта и образование трещин в капитальных строениях.

Любого из указанных признаков достаточно, чтобы начать бить тревогу, ведь это означает, что земельный участок стремительно возвращается в свое изначальное заболоченное состояние, и всем капитальным постройкам на нем грозит опасность.



Что с этим делать?

Общее правило таково: чем старше дренажная система и чем в более илистых почвах она работает, тем чаще ее нужно прочищать. По мнению специалистов компании «Трубный Доктор», чистить дренаж следует не реже раза в 3-4 года, но это сильно зависит от возраста системы, материала труб и состава местных почв. Так, современные полимерные трубы с геотекстильной фильтрующей оболочкой засоряются гораздо медленнее старых асбоцементных аналогов, а потому реже нуждаются в прочистке. Сборные коллекторы, в которые стекают дренажные воды с большой площади, нужно чистить раз в 2-3 года, так как они заиливаются быстрее всего.

Чистка дренажных труб может осуществляться разными способами. Самый простой и распространенный – это промывка большими объемами воды. К сожалению, так можно избавиться лишь от наиболее свежих слоев ила и глины. Застарелые отложения так не одолеть.

По словам специалистов компании «Трубный Доктор», наиболее эффективный метод чистки дренажа – это использование гидродинамической прочистной машины. Струи воды под давлением до 200 атмосфер проталкивают прочистную головку по трубе и смывают со стенок даже самые твердые иловые и глинистые отложения. Вся грязь и мусор вымываются из дрен чистой водой. Кроме того, прочищаются и водоприемные отверстия дрен, что увеличивает производительность системы.

«Наша прочистная бригада имеет большой опыт чистки дренажных систем на индивидуальных участках, в дачных и коттеджных поселках, на площадках торговых центров, складов и заводов, — говорит мастер по прочистке компании «Трубный Доктор». – Единственное, чего мы ждем от клиента – обеспечить доступ к дренажным колодцам. Наличие плана дренажной сети облегчает работу, но даже его отсутствие для нашей работы не помеха – мы и не такие головоломки разгадывали».

Даже однократная чистка дренажа буквально вдохнет в ветхую и запущенную дренажную систему новую жизнь и заставит отступить грунтовые воды. А регулярное обслуживание с помощью профессионального оборудования не оставит болоту ни шанса на возвращение.

Чистка дренажа

Для чистки дренажа необходимо проделать следующие действия:

• убрать с него верхний слой дерна;
• на щебень насыпать селитры;
• промыть трубы большим количеством воды;
• вернуть дерн на место.

Данные действия позволят дренажу бесперебойно работать.

Промывая дренажную систему нельзя забывать и о самом дренаже, иначе все старания будут напрасными.

как рассчитать дренаж на склоне

Безупречно спроектированный и грамотно рассчитанный дренаж соберет и отведет грунтовые воды с участка. Он защитит фундамент от преждевременного разрушения, обеспечит нормальный рост культурным растениям. Для того чтобы обеспечить самопроизвольный сток собранной системой воды, необходимо обеспечить уклон дренажной трубы. А для его устройства нужны точные сведения, верно?

Все о том, под каким углом укладываются трубы дренажа и как правильно организовать осушающую систему, вы узнаете из предложенной нами статьи. Следуя представленным нами техническим рекомендациям, вы сможете спроектировать и точно рассчитать дренажную сеть. Основой для приведенных данных являются строительные нормативы.

В помощь самостоятельным мастерам детально изложена технология устройства системы отвода воды, досконально разобрана специфика расчета и укладки ее составляющих. Для наглядного восприятия информации прилагаются фото и видеоролики.

Содержание статьи:

• Конструктивные особенности дренажа
• Поверхностные и глубинные схемы
• Расчёты и стандарты строительства дренажа
  • Величина #1 — расчётный диаметр трубопроводов
  • Величина #2 — глубина закладки системы
  • Величина #3 — уклон дренажных труб
  • Величина #4 — необходимая плотность геотекстиля
• Особенности монтажа дренажа на склоне
• Схема и порядок устройства системы
• Выводы и полезное видео по теме

Конструктивные особенности дренажа

Существует три типа дренажных систем, каждая из которых имеет свои конструктивные особенности: горизонтальная, вертикальная, комбинированная.

Рабочими элементами горизонтального дренажа могут выступать:

• трубчатые дрены;
• галерейные дрены;
• лотки и траншеи.

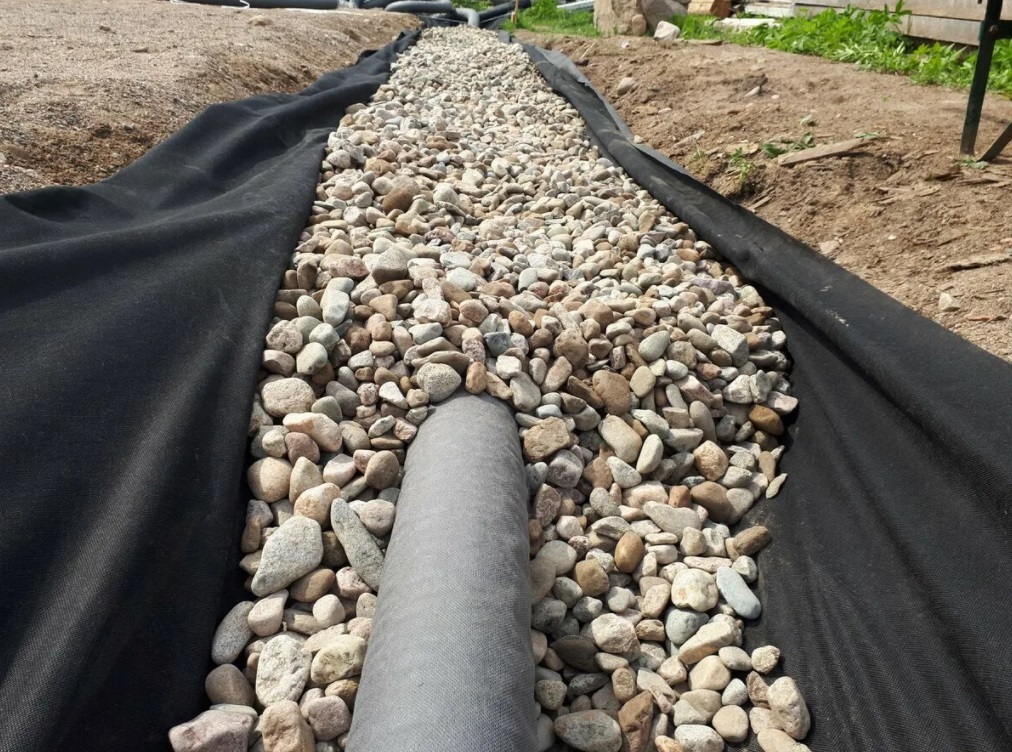

Система дренажных труб в сочетании с фильтрующей обсыпкой (многослойной) – это и есть трубчатая дрена.

Многослойная фильтрующая обсыпка, в данном случае, делается с целью предотвращения попадания в систему вымываемых грунтов. По стандартам, дренажный контур всегда оснащается .

Для организации дренажной системы строительного объекта (участка) могут использоваться разные схемы. Конкретный выбор зависит от геологических условий местности, от интенсивности выпадения атмосферных осадков и прочих факторов

В отличие от трубчатых дрен, галерейные дрены устраиваются из труб большего поперечного сечения. На стенках труб имеются отверстия для сбора стоков.

Процесс устройства галерейных дрен также предусматривает выполнение обсыпки с дополнительной фильтрацией геотекстилем.

Трубчатая дрена в разрезе. Именно по такому принципу осуществляется устройство трубчатых и галерейных дрен в современных проектах домостроения. Соблюдение стандартов и точность расчётов гарантируют высокую эффективность дренажных систем

Дренажная система с лотками и траншеями обычно делается в таких условиях, когда уровень грунтовых вод допускается до отметки 1,3-1,5 м. На устойчивых грунтах траншеи выполняют с откосами, на неустойчивых грунтах траншеи усиливают железобетонными конструкциями.

Система вертикального дренажа состоит из набора скважин (колодцев), связанных коллектором. Через коллекторную линию осуществляется отвод стоков при помощи насосной станции. Также отвод стоков на вертикальном дренаже может осуществляться сбросом в нижние слои грунта.

Комбинированная дренажная система объединяет в себе горизонтальную и вертикальную схемы. Характеризуется специалистами как сложная схема водоотвода и устраивается обычно на территориях, где требуется высокоэффективное осушение грунтов.

Галерея изображений

Фото из

Уклон дренажной трубе, как и любой другой канализационной ветке, необходим для обеспечения самопроизвольного стока собранной воды к пункту утилизации или вывода за пределы участка

При устройстве дренажной системы вокруг фундамента дома уклон формируют в сторону коллекторного или углового колодца, перенаправляющего собранную грунтовую воду к месту разгрузки

Каналы ливневой канализации и дренажной системы могут подключаться к одному коллектору, иметь общие смотровые и поворотные колодцы. Их нельзя совмещать с пунктами обычной канализации

Дренажные трубы на всех участках системы прокладываются с уклоном, но нужно точно соблюдать величину наклона. Как превышение его, так и недостаток негативно отразятся на транспортировке стоков

Прокладка дренажной и канализационной трубы

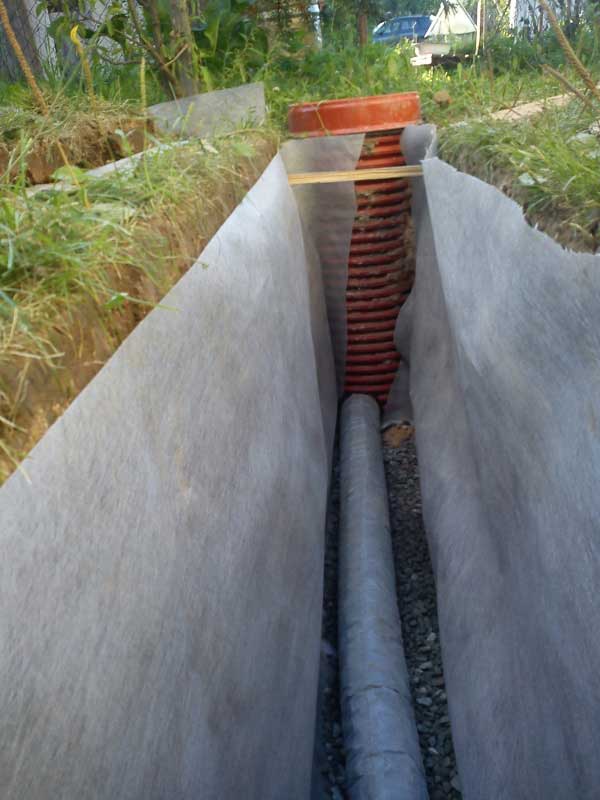

Дренажная система вокруг фундамента дома

Смотровые колодцы канализационных систем

Прокладка дрен к поглощающему колодцу

Поверхностные и глубинные схемы

Исходя из расчётных параметров заглубления дрен, различают поверхностные и глубинные схемы водоотвода. Назначение поверхностной схемы – сбор и отвод продуктов атмосферных осадков, а также близко залегающих грунтовых вод.

Назначение глубинной схемы – снижение уровня грунтовых вод, их сбор и отвод за границы участка, где располагается строительный объект.

Пример устройства поверхностной системы водоотвода. Поверхностный дренаж широко распространён в частном домостроении. Система сбора и отвода продуктов атмосферных осадков необходима для каждого случая строительства жилых домов

Схема водоприемников ливневых канализационных систем поддерживает точечное или линейное исполнение. В первом случае осуществляется отвод стоков от локальных источников (водостоки, приямки тротуаров, сборники входных групп).

Линейная схема обеспечивает отвод воды по всей территории объекта. Как правило, на жилых строительных объектах применяется комбинированное решение с внедрением обеих схем.

Глубинный дренаж обязателен практически во всех случаях частного домостроения и благоустройства хозяйственных участков. Это эффективная защита тех элементов строительных сооружений, которые располагаются ниже нулевого уровня (фундамент, подвальные помещения, корневая система растений).

Исключить сооружение глубинного дренажа допустимо  на возвышенностях, где уровень грунтовых вод не превышает отметки 1,5 м, где отмечается эффективное дренирование почвы.

Фрагмент схемы укладки глубинных дрен. Обычно такие схемы предусматривают размещение дренажных колодцев – не менее одного на каждые 30 метров длины магистрали. На прямых участках допускается периодичность монтажа через 50 метров

Проектирование схемы глубинного дренажа требует исполнения высокой точности расчётов. Даже незначительная ошибка в расчётах может стать причиной низкой эффективности системы.

Практика монтажа таких схем часто указывает на распространенную ошибку — неточный расчёт глубины закладки дрен. Результат – неравномерный отвод воды с территории объекта или, того хуже – подтопление плодородных земель, подвальных помещений.

На нашем сайте есть другие статьи, где мы подробно рассмотрели сооружение различных вариантов дренажа. Рекомендуем вам ознакомиться с ними:

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

• размер диаметра трубопроводов;
• уровень закладки трубопроводов;
• значения уклона труб;
• плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 — расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 — глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

1. Уровень промерзания грунта.
2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 — уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины — 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Галерея изображений

Фото из

Формирование уклона — обязательное условие в сооружении самотечных подземных систем, дренирующих грунтовую и атмосферную воду, а также очищенные в септиках жидкие стоки

Уклон необходимо устраивать на всем протяжении самотечной безнапорной системы: как на участке сбора воды, так и на участке ее транспортировки к пунктам разгрузки

Трубам ливневой канализации, транспортирующим дождевую воду к коллектору или поглощающему колодцу, также необходимо придать уклон

Выбор наклона, создаваемого дренажной трассе, зависит от диаметра трубопровода и типа грунта

Если дренаж устраивают для осушения почвенно-растительного слоя, мощность которого обычно не превышает 40 см, уклон должен быть минимум 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений

Для устройства дренажной системы в суглинистых грунтах уклон должен быть 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащие пласты

При прокладке трассы дренажной системы в песчаных грунтах уклон должен составлять 0,003, в супесчаных 0,002

Глубина ввода дренажных труб в коллекторный и поглощающий колодец определяется на участке строительства по факту. Отверстия для заведения труб бурят согласно с фактическим вводом

Дренажная труба с оболочкой из геотекстиля

Поглощающий колодец для ливневки и дренажа

Точечный дождеприемник ливневой канализации

Подключение дренажной трубы к поворотному колодцу

Поверхностный дренаж для осушения почвы

Траншея для дренажа в суглинистом грунте

Сооружение дренажа в песчаном пласте

Глубина ввода дренажных труб в коллектор

Величина #4 — необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется  вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м².

Особенности монтажа дренажа на склоне

Дренажные системы обеспечивают отвод стоков за счёт уклона дрен. Казалось бы, при условии расположения участка на склоне вода должна отводиться с участка естественным образом, а в устройстве дренажной системы попросту нет необходимости.

Однако дело в таких случаях обстоит совсем иначе, и дренирование участка на склоне становится таким же актуальным мероприятием, как для участков с горизонтом уклона менее 8%.

Строительство частных жилых домов на крутых склонах – обыденная практика. На склонах вода не задерживается, но этот факт нельзя считать причиной для отказа от сооружения дренажной системы

Конечно же, дренирование территорий на склонах сопровождают свои особенности. Зачастую грунт на крутых склонах имеет неоднородную структуру. На разных горизонтах может отмечаться разный уровень грунтовых вод.

Поэтому нередко приходится применять комбинированные типы дренажа, чтобы обеспечить необходимую степень осушения всей территории участка.

Между тем, при строительстве водоотводящих систем на склонах с уровнем более 8% стандарты допускают отсутствие дренажных смотровых колодцев.

Схема и порядок устройства системы

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.

В простом варианте делается это, примерно, так:

1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
3. Обе дрены соединяются перпендикулярными траншеями.
4. От горизонтальной дрены нижнего уровня делают отвод в .

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».

Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в .

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

• уровень заглубления труб;
• уровень заглубления галерей;
• уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Выводы и полезное видео по теме

Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.

Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.

Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.

Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев — мы постараемся вам помочь.

Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей — многим пользователям пригодится ваш опыт.

Управление строительными проектами: типы дренажных труб

Почти каждый конечный продукт подрядного проекта требует доступа к воде. А когда в проекте задействована вода, почти всегда требуются дренажные трубы. Для любой формы трубы или проводки существует множество вариантов, каждый из которых имеет свои преимущества и недостатки, специализирующиеся на конкретных ситуациях.

Что такое дренажная труба?

Дренажная труба — это любая труба, используемая для переноса воды из одного места в другое. Основное назначение – утилизация сточных вод из домов, офисных зданий или промышленных зон. Правильное и эффективное удаление воды может предотвратить накопление воды, что может привести к наводнениям, структурным повреждениям, эрозии почвы и другим проблемам. По этой причине дренажные трубы можно использовать даже для работы на строительной площадке, а также для окончательного проекта.

Эти дренажные трубы различаются как по материалу, так и по назначению. Некоторые дренажные трубы используются для удаления воды из определенных областей, таких как крыши, в то время как другие используются исключительно для отвода воды под землю из-за их материала и состава. Тип дренажной трубы, которую выбирает подрядчик, часто зависит от дренажной ситуации проекта. Выбор только по цене обычно недостаточен из-за серьезности последствий неудачи. Подрядчики будут использовать три качества для определения типа используемой дренажной трубы: прочность, размер и простота установки. Как правило, почти все новые дренажные трубы изготовлены из пластика, чтобы быть устойчивыми к любым погодным условиям и грунтовым условиям.

Фото Джимми Яна

Пластик или металл?

Если вы живете в доме, построенном до 1960-х годов, ваши дренажные трубы, скорее всего, металлические. Несмотря на то, что пластик был изобретен в 1907 году, он не был широко доступен и широко не использовался в строительстве до второй половины двадцатого века. Обычные металлические трубы включают оригинальные чугунные трубы, а также более мягкие, менее коррозионные медные трубы.

В то время как раньше металл был популярен в строительстве дренажных труб, он редко используется в новых установках. Единственный случай, когда металлические трубы будут использоваться для дренажных систем, — это ремонт существующих металлических труб в собственности. В противном случае, если бы вы заменили трубы, вы бы заменили их пластиковыми аналогами.

Основной причиной отказа от металла является высокая склонность материала к ржавчине. Устойчивость к погодным условиям, особенно к экстремальным погодным условиям, является качеством, которое многие подрядчики учитывают при выборе подходящих дренажных труб. Даже без постоянной влажной погоды влага присутствует везде, особенно под землей. Влаги в воздухе или на коже достаточно, чтобы начался процесс окисления на поверхности металлических труб. Такое окисление неизбежно может привести к ржавчине, что делает трубы существенно менее прочными, так как снижается их долговечность. Не помогает и то, что дренажные системы создают чрезвычайно влажную среду из-за постоянного движения проточной воды.

У металлических труб всегда есть срок годности, потому что ржавчина и коррозия — это не только риски, но и неизбежность. При полном проржавевании металлических труб они могут растрескаться, образовать разрывы или, в крайнем случае, полностью разрушиться. Простой выбор пластиковых труб позволяет обойти все эти риски и избавиться от самого большого страха подрядчика: ремонта и замены. Для владельца недвижимости поврежденные дренажные трубы могут стоить десятки тысяч, а иногда даже миллионов долларов как в виде возмещения ущерба, так и в виде затрат на замену. Если вы можете выбрать дренажные трубы, всегда выбирайте пластик.

Типы дренажных труб

Ниже приведены различные дренажные трубы, разделенные по материалам и стилю. Тип трубопровода может быть адаптирован к различным пластиковым дренажным трубам и иметь собственное применение. Вот различные типы дренажных труб, а также то, как и когда их лучше всего использовать.

Фото alexkich

Материал

ПВХ

Трубы из поливинилхлорида чаще всего используются для любого дренажного проекта. Благодаря податливости материала трубы из ПВХ могут быть практически любого размера. Эти типы труб отлично подходят для дренажных ситуаций, когда вода и окружающая среда оказывают большое давление и вес. Кроме того, это один из немногих пластиков, которые можно перерабатывать. Итак, если вы являетесь подрядчиком в проекте, где клиент требует более экологичного подхода, ПВХ может быть идеальной покупкой. Прочность, долговечность и устойчивость ПВХ к воде и некоторым химическим веществам делают его одним из самых негибких типов труб, особенно среди пластмасс.

Photo by Prachum

Бетон

В то время как пластмассы являются статус-кво в дренажной отрасли, бетон часто может быть недорогим выбором для дренажных систем, в которых используются тяжелые или промышленные трубы. Бетон, хотя и абсолютно негибкий, используется в проектах и ​​ситуациях, требующих отсутствия утечек. Бетонные трубы также можно использовать в качестве дополнительной внешней оболочки для дренажных труб из другого материала. В этом случае бетон защитит более слабую или более уязвимую трубу, действуя как ее внешняя оболочка.

Полиэтилен

Это самый гибкий из типов пластиковых труб. Легкость в обращении с полиэтиленом делает установку этих типов труб невероятно простой. Если проект требует, чтобы трубопровод и вода перекачивались в небольших помещениях с большим количеством поворотов, полиэтиленовые трубы, вероятно, являются оптимальным выбором.

Типы

Гладкая стенка

Для однонаправленной подачи воды с гладкой внутренней поверхностью трубы с гладкой стенкой станут вашим лучшим другом. Хотя их сложнее установить, они более жесткие и прочные, чем другие стили намоточных труб.

Одностенные гофрированные трубы

Эти гофрированные трубы, как правило, недороги, гибки и чрезвычайно просты в установке. Самым большим недостатком является то, что гофрированная текстура труб может сделать их уязвимыми для засорения, и для дренажа часто требуются более крутые углы, чем для обычных труб.

Двустенные гофрированные трубы

Это компромисс между гладкостенными и одностенными гофрированными трубами. Его не так просто установить или он не такой гибкий, как одностенные гофрированные трубы, но он имеет гладкую внутреннюю стенку. Стоимость такого вида сварки требует денег, так как такие трубы обычно дороже.

Фото Panaiphoto

Заключительные мысли

Выбор правильного типа дренажной трубы может потребовать много времени и усилий. В зависимости от материала и стиля вам, возможно, придется изменить чертежи или чертежи проекта, чтобы приспособиться к ним, или наоборот. Ваше время не должно использоваться для передачи решений и обновлений между полем и офисом. Инструмент управления строительными проектами, например eSUB, может объединить ваши команды с помощью облачного обмена документами, сократив время, которое вы тратите на принятие решений, и повысив общую производительность проекта.

Свяжитесь с нами, чтобы получить демонстрацию eSUB CLOUD и узнать больше о том, как программное обеспечение для управления проектами, разработанное для субподрядчиков, может оптимизировать ваши процессы для получения большей прибыли и уменьшения хаоса.

Что такое дренажная труба? (с картинками)

`;

Дренажная труба — это труба, которая отводит воду из определенного места. Существует много типов дренажных труб; некоторые предназначены для отвода воды с крыш, а другие используются для отвода воды с земли. Этот тип удаления воды жизненно важен для предотвращения затопления подвалов, повреждения конструкций, эрозии почвы и создания болотоподобных условий вокруг дома или собственности человека. Часто эти водосточные трубы изготавливаются из пластика, бетона, поливинилхлорида (ПВХ) или керамики.

Тип трубы, которую человек выбирает для своей собственности, зависит от имеющейся дренажной ситуации. Некоторые типы дренажных труб всасывают воду через отверстия в стыках, в то время как другие трубы имеют перфорацию, чтобы всасывать воду по всей своей длине. Важно выбрать материал, достаточно прочный для своей работы, но максимально простой в установке. Выбор только по цене, как правило, не лучший вариант.

Трубы ПВХ

, изготовленные из комбинированного пластика и винила, часто используются в проектах, в которых дренажная труба должна хорошо выдерживать давление и большой вес. Этот тип дренажной трубы может быть изготовлен в различных размерах и очень прочен, даже при воздействии химикатов. Дренажные трубы из ПВХ можно перерабатывать, что делает их безопасными для окружающей среды. Однако он не такой гибкий, как другие типы труб.

Бетон марки

— это частый и недорогой выбор для дренажных проектов, требующих прочных трубопроводов. Этот тип дренажной трубы часто используется, когда важно, чтобы трубы оставались целыми и не имели утечек. Бетон также можно использовать для обеспечения структурной поддержки дренажной трубы другого типа. В таком случае его можно использовать для создания внешней оболочки труб из менее прочных материалов.

Некоторые люди выбирают для своих дренажных труб материал, называемый гофрированным полиэтиленом. Это гибкий тип пластика, который считается простым в установке и эксплуатации. Он более гибкий, чем многие другие материалы для труб. Пользователи могут манипулировать им, чтобы направить поток воды в любом желаемом направлении.

Дренажные трубы также изготавливаются из керамики. Этот тип дренажной трубы аналогичен по прочности многим типам пластиковых труб. Однако это более экологично, чем пластиковые трубы, поскольку для создания керамики не требуется ископаемое топливо. Однако есть некоторые недостатки в его использовании, так как он с большей вероятностью треснет, чем пластиковые трубы.

Жажда знаний Николь вдохновила ее стать писателем AboutMechanics, и она сосредотачивается в первую очередь по таким темам, как домашнее обучение, воспитание детей, здоровье, наука и бизнес. Когда не пишешь и не проводишь время Николь со своими четырьмя детьми любит читать, отдыхать в походах и ходить на пляж.

Николь Мэдисон

Жажда знаний Николь вдохновила ее стать писателем AboutMechanics, и она сосредотачивается в первую очередь по таким темам, как домашнее обучение, воспитание детей, здоровье, наука и бизнес. Когда не пишешь и не проводишь время Николь со своими четырьмя детьми любит читать, отдыхать в походах и ходить на пляж.

Идентификация частей домашней дренажной системы

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.04.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Бернард Ван Берг / EyeEm / Getty Images

Когда он работает правильно, мы вообще не задумываемся о различных компонентах домашней водосточной системы. Но когда это не сработает, вы должны быть в состоянии идентифицировать и найти детали очень быстро. Сейчас самое время узнать о вашей дренажной системе, а не тогда, когда сливная труба вышла из строя и грязная вода разливается по всему полу в ванной.

Хотя мы обычно думаем об этой системе просто как о «дренажных трубах», чтобы быть технически правильными, система известна как система DWV . Аббревиатура расшифровывается как Drain-Waste-Vent и указывает на то, что эта сеть трубопроводов предназначена не только для отвода сточных вод и твердых отходов в городскую канализацию или септическое поле, но также служит в качестве вентиляционной системы, пропускающей свежий воздух в канализацию. система.

Чтобы узнать о системе слива, может быть полезно проследить линию слива от одного сантехнического прибора, такого как ванна или раковина, до городской канализационной магистрали.

• 01 из 10

  Крепление Дренаж

  Ли Валлендер

  Верхняя видимая часть ванны, душа или слива раковины знакома каждому. Каждый дренажный путь начинается с отверстия в приспособлении, часто снабженного заглушкой или пробкой, где сточные воды начинают свой путь от приспособления к канализационным линиям или септическому полю.

  Хотя это наиболее очевидный компонент, проблемы со сливом здесь возникают относительно редко. За исключением случаев, когда прокладки или шайбы могут привести к протечке ванны или раковины, наиболее распространенные проблемы — засоры слива — почти всегда возникают ниже по потоку от сливных отверстий приспособления. Единственное исключение: когда волосы забивают пробку в раковине или ванне.

  Отсюда сточные воды стекают ниже арматуры к следующему компоненту — сифону.

• 02 из 10

  P-ловушки

  Непосредственно под раковиной, ванной или другим сантехническим устройством сливное отверстие приспособления ведет к изогнутому сегменту трубы, известному как P-ловушка , который обычно представляет собой сегмент трубы диаметром от 1 1/4 до 2 дюймов с в нем резкий изогнутый изгиб, по форме напоминающий букву «П».

  Целью этой дренажной ловушки является удержание стоячей воды, которая герметизирует дренажную систему и предотвращает попадание канализационных газов из канализационной системы в ваш дом. Если вы когда-нибудь возвращались домой после долгого отпуска и замечали в воздухе слабый запах канализационных газов, это, вероятно, потому, что стоячая вода в сифонах испарялась, позволяя запаху канализации проникнуть в ваш дом.

• 03 из 10

  Сифон для унитаза

  Хотя это не сразу бросается в глаза, каждый унитаз имеет собственный изогнутый сифон, который вы сможете увидеть, если посмотрите на унитаз сбоку. Этот встроенный сифон выполняет ту же функцию, что и сифон для раковины: улавливает воду и предотвращает попадание канализационных газов в дом.

• 04 из 10

  Трубка подставки для стиральной машины

  Ли Валлендер

  Еще одна специальная форма сифона — это тот, который обслуживает вашу стиральную машину. Сливная трубка стиральной машины впадает в открытый стояк, который ведет вниз к изогнутому сливному бачку, который, в свою очередь, ведет к отводному сливу и далее к основному сливу. Большая часть этих частей может быть скрыта за готовыми стенами, но сам стояк часто остается открытым.

  В зависимости от возраста вашей сантехнической установки система стояков может быть изготовлена ​​из оцинкованного железа, латуни, ПВХ или АБС-пластика.

• 05 из 10

  Ответвления дренажных линий

  Отводная дренажная линия

  Ли Валлендер

  Отводные дренажные линии проходят горизонтально (хотя и с небольшим уклоном вниз, называемым уклоном, чтобы соединить каждый из дренажных ловушек приспособления с почвенными штабелями, которые, в свою очередь, ведут к основным дренажным линиям. Ответвления стоков часто полностью скрыты готовой стеной, потолком. , и поверхности пола. Они могут быть изготовлены из различных материалов и обычно представляют собой трубы диаметром от 1 1/2 до 2 дюймов.

• 06 из 10

  Стопка грунта

  Когда ответвления дрен достигают конца своих горизонтальных участков, они сливаются в грунтовых труб или основных дренажных труб , которые представляют собой вертикальные трубы большого диаметра. Сточные воды вместе с твердыми отходами, которые они несут, теперь будут стекать в основные дренажные линии, ведущие в городскую канализационную систему или септическое поле.

  Почвенные стеки представляют собой более крупные трубы, обычно диаметром от 3 до 4 дюймов.

• 07 из 10

  Вентиляционная труба для грунта

  Верхняя часть вертикального грунтового столба обеспечивает вентиляционный компонент системы DWV. Если вы пойдете по нему вверх, вентиляционная труба проникнет через крышу вашего дома, где она открыта для наружного воздуха. Вентиляционное отверстие позволяет всей дренажной системе поддерживать одинаковое давление воздуха. Это необходимо для того, чтобы сила всасывания воды, движущейся по трубам, не вытягивала воду из отдельных дренажных ловушек.

  Если вы когда-нибудь слышали бульканье в канализации, когда вы сливаете воду, вы слышите звук небольшого вакуума под давлением воздуха, пытающегося вытянуть воду из дренажных ловушек. Если система вентиляции работает правильно, это всасывание никогда не достигает точки, когда вода высасывается из ловушек.

  Вентиляционные трубы выполняют две функции:

  1. Отводит ядовитые пары.
  2. Обеспечивает сброс давления, благодаря чему отходы и почва могут легко перемещаться вниз, не вытягивая воду из дренажных ловушек.

• 08 из 10

  Прочистка канализационных линий

  Прочистка канализации или ловушка для главного дома предназначены только для экстренных случаев и регулярной очистки. Обычно он находится в крышке или ступице, прикрепленной к трубе диаметром от 3 до 4 дюймов, которая поднимается из плиты пола в подвале или подсобном помещении. Иногда его монтируют заподлицо с полом. В некоторых климатических условиях очиститель монтируется в заглубленном фитинге, расположенном сразу за фундаментом дома.

  Этот фитинг используется, когда крупный засор блокирует основную канализационную линию. Когда крышка снята, можно использовать моторизованный шнек для удаления засора в основном сливе.

• 09 из 10

  Основная дренажная линия

  Ли Валлендер

  Все сточные воды из вашего дома отводятся в городскую канализационную сеть по одной основной дренажной трубе, которая обычно проходит горизонтально, но с небольшим уклоном вниз, под самым нижним этажом вашего дома, в городскую канализационную магистраль или в септическое поле. В тех случаях, когда уличная канализация или септическое поле недостаточно низкие, основная дренажная труба может висеть вдоль стены на самом нижнем этаже, прежде чем выйти из конструкции.

  Обычно диаметром 4 дюйма эта труба может быть изготовлена ​​из АБС-пластика или ПВХ-пластика, глины или чугуна. Магистраль редко видна, так как обычно она проходит под подвалом дома или фундаментной плитой. Эту сливную магистраль вы, вероятно, увидите только при капитальном ремонте или дополнении системы.

• 10 из 10

  Городская канализация

  Ли Валлендер

  Конечной точкой дренажной системы вашего дома является городская канализационная магистраль. Основная дренажная линия вашего дома проходит перпендикулярно к канализационной магистрали и наклонена вниз, чтобы способствовать потоку отходов. У вас нет контроля над муниципальной линией, поскольку она принадлежит городу, округу или району сточных вод.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Канализационное отделение. Город Сент-Клер-Шорс, штат Мичиган.

Все, что вы хотели знать о домашних водосточных трубах

Содержание

1. Различные типы домашних канализационных труб
2. Какой тип канализационного трубопровода лучше всего?
3. Какие дренажные трубы есть в моем доме?
4. Как долго служат домашние водосточные трубы?
5. Как предотвратить засорение водопроводных труб
6. Как содержать водопроводные краны и водосточные трубы в хорошем состоянии
7. Эффективные методы прочистки канализации в домашних условиях
8. Домашние средства от засора водосточных труб

Один из важнейших аспектов ухода за домом обслуживание канализации. Когда канализация и водопроводные трубы не работают должным образом, невозможно готовить, убирать или вообще что-либо делать. Поэтому важно заботиться о своих водопроводных трубах и знать, когда нужно обращаться за обслуживанием домашней канализации. Кроме того, это помогает узнать худшие из лучших типов домашних водопроводных труб, как их можно идентифицировать и обслуживать, а также когда и нужно ли их ремонтировать или заменять.

Различные типы домашних канализационных труб

В течение нескольких лет среднестатистическому домовладельцу или арендатору квартиры необходимо какое-либо обслуживание канализационных труб. Конечно, частота таких случаев может быть сведена к минимуму с помощью некоторого элементарного своевременного ухода за канализацией. Тем не менее, очистка домашней канализации может быть эффективной только в том случае, если вы знаете, какие трубы соединяются с вашими раковинами. В зависимости от возраста вашего дома, у вас могут быть либо трубы, распространенные в недавно построенной архитектуре, либо трубы, типичные для зданий, построенных в начале прошлого века.

Типы бытовых канализационных труб, которые наиболее часто встречаются сегодня, изготавливаются из меди или пластика, поливинилхлорида (ПВХ) и акрилонитрил-бутадиен-стирола (АБС). Другие типы дренажных труб иногда встречаются в домах до 1960 года, например, дренажные / канализационные / вентиляционные трубы (DWV), изготовленные из железа или стали. Ниже приводится краткое описание каждой трубы в порядке их появления в жилой архитектуре.

Чугун. Основа домов до 1960 года, чугун чаще всего использовался в вертикальных водостоках той эпохи, но также иногда встречается в горизонтальных водостоках и вентиляционных трубах. Хотя материал прочный, он подвержен возможной ржавчине. В случае появления ржавчины обратитесь к специалисту по обслуживанию дренажных труб, чтобы заменить проржавевшие звенья пластиковыми трубами.

Оцинкованная сталь. Также часто в домах 1950-х годов используется оцинкованная сталь, которая относительно прочна, но редко служит более пяти десятилетий. Когда коррозия берет свое, трубы из оцинкованной стали лучше заменить пластиковыми.

АБС. Примерно с 1975 года пластиковые трубы стали недорогой и простой в ремонте альтернативой металлическим материалам. АБС-пластик, также называемый «черным трубопроводом», был первой пластиковой формой трубопровода, которая использовалась в жилой архитектуре. Несмотря на свою коррозионностойкую поверхность, этот материал не зарекомендовал себя как прочный материал для труб, как металл, в течение длительного времени. В некоторых районах использование АБС в настоящее время запрещено при строительстве новых домов.

ПВХ. За последние четыре десятилетия лидер среди канализационных труб в жилых домах. ПВХ представляет собой светлый, очень прочный пластик, устойчивый к атмосферным воздействиям и превосходящий все другие материалы для трубопроводов. ПВХ производится в нескольких различных сортах: графики 40 и 80 и хлорированный поливинилхлорид (ХПВХ). Они используются следующим образом:

• Сортамент 40 чаще всего используется для прокладки дренажных труб под домами.
• График 80 вызывает споры из-за его неспособности обрабатывать горячую воду, однако этот материал используется в некоторых линиях холодной воды.
• ХПВХ способен выдерживать нагрев и поэтому используется в некоторых частях США для внутренних трубопроводов.

Какой тип дренажного трубопровода лучше всего?

Водопроводная труба, которую легче всего отремонтировать: ХПВХ

Хлорированный поливинилхлорид — это в основном ПВХ с добавлением хлора, что делает ХПВХ подходящим для водопроводной воды. Трубы из ХПВХ выдержали испытание четырьмя десятилетиями. Когда требуется ремонт, поврежденные участки можно просто удалить с помощью ручных пил и снова установить с помощью клея, что делает ХПВХ самым простым материалом для домашних канализационных труб, когда дело доходит до обслуживания.

С другой стороны, ХПВХ является одним из худших для окружающей среды материалов для бытовых канализационных труб. Мало того, что он не подлежит переработке, но его производство также связано с высокой степенью загрязняющих веществ. Кроме того, при формировании звеньев трубопроводов из ХПВХ используются сильнодействующие токсичные химические вещества. Несмотря на эти недостатки, ХПВХ является долговечным материалом, редко требующим ухода и не представляющим угрозы для качества водопроводной воды.

Самая безопасная домашняя канализационная труба Материал: полипропиленовая труба (ПП)

За последние 30 лет домовладельцы по всей Европе испытали удовлетворение от новшества в области труб, которое еще не охватило Северную Америку: полипропиленовая труба или ПП. Пластиковый материал зарекомендовал себя как прочная и водостойкая форма трубопровода, формирование которого зависит от тепла, а не от химических веществ. Полипропилен также рекламируется как экологически чистый продукт, который, как ожидается, прослужит неопределенный срок.

Хотя это пока спорный вопрос для американских домовладельцев, полипропилен стоит значительно больше за фут, чем другие материалы для труб. Установка полипропилена также является сложным процессом, для которого требуются промышленные инструменты, что делает этот вид трубопровода непригодным для домашнего мастера.

Какие дренажные трубы есть в моем доме?

Многие домовладельцы думают о трубопроводе только тогда, когда возникают проблемы с водопроводом и водоотведением. Следовательно, большинство людей даже не смогут определить материал, из которого изготовлены трубы, по которым вода поступает в их краны и уходит в канализацию. Независимо от того, смотрели ли вы раньше на свои трубы, важно ознакомиться с типом труб в вашей водопроводной системе. Знание этого может помочь вам понять вероятные причины данной проблемы и лучше сформулировать проблему, если вам когда-нибудь понадобится вызвать ремонт домашней трубы.

Следующие четыре типа трубных материалов чаще всего используются в бытовых водопроводных системах. Конечно, многие дома подключены к двум или более разным типам труб, что может привести к путанице, но знание того, как идентифицировать эти трубы, может помочь специалистам по обслуживанию домашней канализации дать вам точную оценку по телефону, когда вы позвоните по телефону. проблема.

Стальные трубы

Стальные трубы, которые можно узнать по их серому, серебристому внешнему виду, бывают оцинкованными и оцинкованными. Несмотря на свою долговечность, стальные трубы со временем изнашиваются. Проблемы со стальными трубами часто возникают из-за эрозии свойств цинка, что может привести к ржавчине, засорению и ослаблению потока воды. Из-за своей толщины стальные трубы создают наибольшие проблемы при обслуживании. По этим причинам стальные трубы потеряли популярность в современной сантехнике и обычно используются только в 19Дома 30–1990-х годов.

Медные трубы

Если ваши трубы того же цвета, что и пенни, у вас есть медные трубы. Медные трубы впервые появились в домах и зданиях 1930-х годов, но металл действительно приобрел популярность в 1960-х годах, когда строители предпочли его свойства оцинкованной стали. Тонкость медных труб делает их меньше, легче и проще в обслуживании, чем стальные. Благодаря своей прочности, долговечности и термостойкости медные трубы редко вызывают проблемы в домах, построенных в течение последних 30 лет.

Тем не менее, у меди есть свои недостатки. В некоторых ранее построенных домах с этим типом трубопровода наличие свинцового припоя вокруг фитингов может быть проблемой. Недавний скачок цен на медь сделал обслуживание трубопроводов более дорогим, чем другие сантехнические работы. Со временем оранжево-коричневый оттенок меди уступает место эффектам окисления, в результате чего поверхность становится более темной, а иногда и зеленоватой.

Трубы из ПВХ

Будучи одним из величайших сантехнических нововведений середины 20-го века, ПВХ стал предпочтительным материалом для канализационных трубопроводов с 19-го века.50-е годы. Материал представляет собой твердый белый пластик, который легко узнать по маркировке с указанием диаметра, температурного порога и типа ПВХ. ПВХ является излюбленным материалом для труб среди домостроителей из-за его коррозионностойкой текстуры и бесконечной долговечности. Однако ПВХ не подходит для входящего потока воды — его использование ограничено туалетными и дренажными трубами из-за недостаточной термостойкости пластика.

Трубы PEX

С тех пор, как PEX впервые завоевал популярность на заре тысячелетия, PEX стал отраслевым стандартом для трубопроводов водоснабжения благодаря своей прочности и термостойкости. В то время как трубы из этого материала изготавливаются в различных цветах, наиболее распространенными цветами, используемыми в жилых домах, являются красный для линий горячей воды и синий для холодной. Как и ПВХ, PEX устойчив к ржавчине, бесконечно долговечен и имеет маркировку на внешней стороне труб. Назначение PEX, однако, противоположно ПВХ — в то время как последний ограничивается сливными линиями, первый используется только для входных водопроводных линий.

Сколько служат домашние канализационные трубы?

В этом мире мало вещей, которые служат веками, хотя хорошего комплекта водосточных труб, безусловно, хватит на десятилетия проживания в доме. Однако, если трубы, которые проходят в вашем доме и выходят из него, были установлены до высадки на Луну Аполлона-11 в 1969 году и не подвергались техническому обслуживанию в течение прошедших десятилетий, скорее всего, ваши трубы будут нуждаться в техническом обслуживании, ремонте. или модернизация в течение следующих 10 лет.

Чтобы быть в курсе утечек и других проблем с трубопроводами, если они происходят, и планировать плановое техническое обслуживание дренажа по мере необходимости, крайне важно знать основные сильные и слабые стороны и типичный срок службы каждого типа бытового трубопровода.

Оцинкованная сталь. Стандартный срок службы оцинкованной стали составляет 80–100 лет. Это устаревший тип труб, который в основном используется в домах, построенных после 1930 и до 1990 годов.

• Плюсы: Прочный.
• Минусы: Тяжелый, неравномерный напор воды, оцинкованный/едкий, средство для обесцвечивания воды, съемник свинца.

Чугун. Несмотря на 80–100-летний срок службы, когда-то вездесущий чугун перестал использоваться в качестве водосточной трубы в 1960-х годах.

• Плюсы: Сильный.
• Минусы: Коррозийный, тяжелый, устаревший.

ПВХ. При среднем сроке службы 25–40 лет дренажные трубы из ПВХ имеют свои плюсы и минусы:

• Плюсы: Нержавеющий, с высоким порогом давления, недорогой.
• Минусы: Плохо переносит жару, может деформироваться.

Как предотвратить засорение водопроводных труб

В большинстве американских семей водопровод считается само собой разумеющимся. От раковин, посудомоечных и стиральных машин до душевых, туалетов и наружных шлангов люди обычно не учитывают, как вода входит и выходит из дома. Таким образом, типичный житель часто подвергает свою систему водоснабжения большой нагрузке, не задумываясь о последствиях. Будь то смыв частиц пищи и волосков или постоянно работающие краны при высокой температуре и высоком давлении, пользователь редко задумывается о той нагрузке, которую выдерживают водопроводные трубы. Только когда возникают засоры, большинство людей учитывают пределы водопроводных труб.

Не полагайтесь на очистители канализации

Конечно, большинство людей просто используют отбеливатели и средства для чистки канализации, чтобы избавиться от засорения, а затем возвращаются к неразборчивому использованию воды в обычном режиме. Проблема в том, что все это на самом деле предлагает временное решение долгосрочной проблемы. Хотя продукты, подобные Drano, обычно освобождают поток воды, они не полностью устраняют препятствия. Следовательно, засорение, вероятно, будет повторяться с более короткими интервалами в будущем, особенно когда вода используется под более высоким давлением, а краны рассматриваются как мусоросборники. Средства для прочистки канализации также могут разрушить внутреннюю оболочку труб, а это означает, что вероятность протечек возрастает с каждым повторением этого оскорбительного цикла.

Вызовите сантехника, если у вас засорился слив

Если засор в домашней канализационной трубе все же возник, лучшим средством будет вызвать сантехника и профессионально прочистить трубопровод. Таким образом, водосточная труба будет избавлена ​​от вредных химических веществ, которые могут сократить срок ее службы и в конечном итоге привести к более катастрофическим проблемам с сантехникой в ​​будущем. С этого момента следует позаботиться о том, чтобы засоры не повторялись в будущем. В конце концов, как только вы испытаете дискомфорт и неудачи даже от краткосрочного резервного водопровода, это может вдохновить на новое понимание важности воды в повседневных функциях.

Не позволяйте частицам пищи или волосам соскальзывать в канализацию

Засоры обычно возникают, когда неподходящие предметы сливаются не в ту трубу. Например, если частицы пищи смываются в канализацию в кухонной раковине, в которой нет мусоропровода, эти частицы могут просто скапливаться на j-образном изгибе, не продвигаясь вперед. Со временем эти частицы могут привести к засорению. Аналогичный процесс происходит, когда пряди волос спускают в канализацию душа или когда что-либо, кроме телесных отходов и туалетной бумаги, смывается в унитаз. Обычно процесс засорения накапливается из-за повторных случаев неправильного использования дренажа. В худшем случае что-то большое и нерастворимое может соскользнуть вниз, и произойдет серьезное засорение.

Выбрасывать несъеденные продукты в мусорное ведро

Решение проблемы засоров, конечно же, состоит в том, чтобы не допускать попадания в стоки ничего, кроме соответствующих жидкостей. Если в вашей кухонной раковине нет мусоропровода, никакие частицы пищи не должны падать в раковину, и точка. Независимо от того, моете ли вы посуду вручную или моете ее в посудомоечной машине, соскребайте все остатки пищи в пакет Glad ^® и выбрасывайте его в мусорное ведро снаружи для еженедельного сбора. Точно так же, если после приготовления еды на столе остались крошки от еды, выбрасывайте их в мусорное ведро, а не в раковину. Кроме того, над краном кухонной раковины следует поместить сито, чтобы случайные частицы не попадали в канализацию.

Не используйте туалет в качестве мусоропровода

Аналогичные меры предосторожности следует соблюдать с раковиной в ванной, а также с ванной и туалетом. Не смывайте выбритые усы в раковину и не выбрасывайте выбившиеся волосы из расчесок или щеток в унитаз. Вместо этого выбросьте волосы, а также ногти на руках и ногах в мусорное ведро. Если вы принимаете душ, держите сито над сливом в ванне, чтобы волосы не падали вниз — самая большая причина засорения слива в ванне — комки волос. Туалет, тем временем, должен использоваться только для естественных функций. Не пользуйтесь унитазом, чтобы смывать переваренные макароны, использованную кофейную гущу, старые приправы, остатки фруктов или овощей, испорченные супы или другие нежелательные продукты, независимо от того, насколько мягким, тонким или похожим на крошку может показаться некогда съедобный кусок пищи.

Не используйте мусоропровод в качестве пресса для мусора

Люди часто думают, что мусоропровод может справиться с чем угодно, хотя на самом деле мусоропровод работает просто как средство для слива. Если ваша кухонная раковина оснащена такой раковиной, самое большее, для чего ее следует использовать, — это измельчение мягких, мелких, разбросанных остатков пищи. Не используйте приспособление для очистки тарелок от недоеденных блюд или выдачи следующих продуктов:

• Макароны или рис. Продукты, подобные этим, постоянно расширяются, поскольку они поглощают больше воды, что в конечном итоге может засорить канализацию.
• Масло или смазка. Несмотря на наличие лезвий, в мусоросборниках отсутствуют внутренние чистящие механизмы, без которых масла со временем могут оставить свой след. В конечном итоге это может привести к поломке лезвия. Смазки быстро затвердевают после удаления из нагревателя, что может привести к трудноудаляемым засорам внутри дренажных труб.
• Волокнистые фрукты и овощи. Крупные куски продуктов в любом случае нельзя смывать в мусоросборник, но волокнистые фрукты и овощи могут намотаться на лезвия. Примеры продуктов этой категории включают морковь, спаржу, картофель, салат, кукурузу, лук и сельдерей.
• Яичная скорлупа. Части пищевых продуктов, которые не подходят для жевания или употребления в пищу человеком, как правило, также не подходят для утилизации мусора.

Если вы поддерживаете кучу мульчи снаружи, не добавляйте туда все фрукты, овощи и кофейную гущу. В противном случае вышеперечисленные пищевые продукты и продукты для приготовления пищи следует выбрасывать в пакеты Glad ^® или Hefty ^® в плотно закрывающемся мусорном баке для еженедельного сбора. Используйте бумажные полотенца, чтобы избавиться от излишков масла и жира таким образом.

Как поддерживать кран и сливные трубы в хорошем состоянии

Проблемы с трубопроводами также могут возникнуть, поскольку избыточное давление оказывает свое влияние. Для многих домовладельцев давление воды рассматривается только в той мере, в какой оно может повлиять на счета за воду или расходы на отопление. Предполагается, что трубы выдерживают любое давление. Таким образом, душевые форсунки обычно воспринимаются как основной регулятор расхода воды в душе.

Поддержание давления воды на надлежащем уровне

Вопреки распространенному мнению, форсунки не снижают напор воды для душа — они просто регулируют поступающий поток. Те же количества воды могут по-прежнему течь по трубам и вызывать в них напряжение, поскольку система вынуждена работать с большей нагрузкой. Если через трубы в секунду прокачивается слишком много воды, на клапаны, соединения и внутреннюю часть трубопровода воздействует кумулятивная нагрузка, что в конечном итоге может привести к трещинам и утечкам.

Точный способ отслеживать и регулировать давление воды — использовать манометр для шланга, который дешево продается в большинстве хозяйственных магазинов. При подключении к патрубку манометр будет показывать уровень давления, который должен находиться в диапазоне 40–85 фунтов на квадратный дюйм. Если уровни давления превышают эту величину, необходимо вызвать сантехника.

Остерегайтесь высокого содержания минералов в воде

Другой угрозой для водопроводных систем является жесткая вода, которая определяется как вода, содержащая избыточное количество минералов, таких как кальций и магний. Эти минералы могут накапливаться внутри трубопровода и постепенно препятствовать потоку воды. Со временем накопление минералов в жесткой воде может привести к ухудшению состояния фитингов и соединений в системе. В США жесткая вода наиболее распространена в северо-восточных и юго-западных штатах.

В домах, страдающих от этой проблемы, следы минеральных отложений легко обнаружить, если на смесителях и насадках для душа образуются беловатые отложения. Еще один способ узнать, поступает ли в ваш дом жесткая вода, — обратиться в службу водоснабжения вашего муниципалитета, которая по закону обязана подавать ежегодные отчеты по воде в EPA.

Смягчение жесткой воды

Жесткость воды можно устранить с помощью электромагнитного умягчителя, который убивает минералы и делает воду чистой и здоровой. Большинство электронных смягчающих устройств продаются менее чем за 200 долларов и могут быть установлены самостоятельно в любом месте в пределах досягаемости розетки.

Другой метод — хотя и более старый и несколько устаревший — заключается в смягчении воды натрием, который действует как растворитель минералов. Недостатком здесь является то, что натрий попадает в систему водоснабжения. Несмотря на это, некоторые домовладельцы по-прежнему выбирают умягчители на основе натрия. Если вы решите пойти по этому пути, установите предварительный фильтр на входящей воде, чтобы блокировать натрий и хлор в душе и питьевой воде. Умягчители натрия должны устанавливаться профессионалами в области сантехники — они могут продаваться по цене до 1000 долларов.

Вызов сантехника для прокладки канализационной линии/откачки септиков

Если ваш дом подключен к муниципальной канализационной системе, раз в три-пять лет прокладывайте выпускные трубы. Змейка очистит луковицы, корни деревьев и другие вторжения, которые могут помешать трубопроводу под вашим двором. Септик также следует откачивать два или три раза в декаду для ясности.

В случае протечки в вашей системе трубопроводов необходимо немедленно перекрыть подачу воды в дом. Поэтому важно знать расположение вашего запорного клапана, чтобы выполнить это действие.

Не допускайте замерзания воды в трубах

В зимнее время трубы могут замерзнуть, если они не получат достаточного тепла. Если вы уезжаете в отпуск на несколько дней или более в период с ноября по февраль, оставьте кран капающим, пока вас нет, чтобы предотвратить замерзание резервуара для воды. Кроме того, убирайте все шланги в те месяцы, когда они не используются — присоединенные шланги могут оставить патрубки с водой, которая может замерзнуть и привести к разрыву трубы и, возможно, к наводнению. Кроме того, нанесите изоляцию на все трубопроводы, находящиеся в холодных помещениях, например, в подвале или подвальном помещении.

Эффективные методы очистки канализации в домашних условиях

Продукты, предназначенные для устранения засоров в канализации, разработаны для обеспечения быстрого удовлетворения за счет долгосрочной стабильности ваших труб. Тем не менее, есть продукты, которые вы можете купить без рецепта, чтобы предотвратить засорение, просто это не те продукты, которые официально продаются для сантехнических целей. Речь идет о пищевой соде и уксусе, которые могут удалить жир, остатки мыла и другие отложения с трубопровода. Нет, эти продукты не обеспечивают безошибочного, мгновенного удовлетворения отбеливателя, но они помогут предотвратить виды отложений, которые даже сделали бы отбеливатель необходимой покупкой.

Пищевая сода и уксус

Каждый день или два насыпайте щепотку пищевой соды в слив кухонной раковины и запивайте ее горячей водой. Чистящие свойства пищевой соды обладают способностью растворять грязь до того, как она впитается. Как и в холодильниках, пищевая сода освежает запах канализации, что полезно для борьбы с запахами, которые в противном случае могли бы проявиться. Тот же процесс можно использовать в раковинах для ванных комнат и душевых стоках.

Раз в два месяца выливайте одну чашку уксуса в слив кухонной раковины и дайте ему пропитаться в течение получаса. Следуйте за этим с чайником, полным обжигающей горячей воды. Уксусная кислота в уксусе действует как чистящее средство, удаляющее посторонние отложения с внутренней поверхности труб.

Домашние средства от засоров дренажных труб

Если какой-либо из ваших стоков подвержен засорению, есть специальное средство, которое может творить чудеса, освобождая поток. Следующее лучше всего делать поздно вечером перед сном:

• Насыпьте полстакана пищевой соды и полстакана соли в слив раковины или ванны на кухне или в ванной.
• Добавьте к этим ингредиентам полстакана уксуса и дайте всем трем творить чудеса в течение примерно 60 секунд.
• Добавьте к этим ингредиентам полный чайник с кипящей водой. Не открывайте кран — дайте раствору пройти через систему трубопроводов в течение ночи.

Если у вас есть мусоропровод, есть альтернативный метод очистки труб под кухонной раковиной. В этом методе используются кубики льда, состоящие из смеси воды и уксуса, в которой вода необходима, потому что уксус сам по себе трудно заморозить.

• Возьмите специальный лоток для кубиков льда и наполните его наполовину уксусом, а затем долейте воды. Поместите лоток в морозильную камеру и подождите, пока сформируются кубики.
• Активируйте утилизацию и бросьте кубики вниз. Здесь очищающие свойства уксуса усиливаются вдвойне за счет очищающего действия острой ледяной текстуры.
• Положите рядом с кубиками ломтик любого цитрусового фрукта, если вы хотите противостоять запаху уксуса.

Рядом с кубиками положите ломтик любого цитрусового фрукта, если хотите противостоять запаху уксуса.

Когда следует заменять водопроводные трубы?

В наши дни средняя семья меняет дом каждые семь или восемь лет. К счастью, срок службы большинства трубопроводов составляет от 50 до 100 лет. Таким образом, шансы на то, что замена трубы придется на ваши деньги, могут зависеть от возраста вашего дома и продолжительности вашего проживания, а также от того, как члены вашей семьи потребляют воду и очищают канализацию.

Заменяйте открытые трубы, когда хотите, подземные трубы, когда необходимо

Для улучшения потока и качества воды вы можете заказать замену труб вдоль частей вашей системы сантехником. Из удлинителей вдоль трубопровода наиболее оптимальными для замены будут открытые участки, которые могут быть найдены в вашем подвале, подвале и/или гараже. Участки вашего трубопровода, которые скрыты внутри стенных полостей, вероятно, будут более труднодоступными, и поэтому их лучше оставить в покое, если на этих участках не возникнут утечки, разрывы или коррозия.

Подумайте о замене труб при ремонте дома

Если вы когда-либо выполняли работы по реконструкции частей вашего дома, самое время определить, требуется ли в вашем доме замена труб. Если гипсокартон снимается, проверьте, какие части вашей водопроводной системы обнажаются в процессе. Может быть обнаружена коррозия или обнаружены неожиданные неровности, или вы просто можете использовать это как возможность заменить рассматриваемые трубы. Большинство ремонтных работ в любом случае связаны с некоторыми сантехническими работами, поэтому это может быть возможностью провести более дешевую замену труб в труднодоступных местах, которые в противном случае были бы дорогими.

Преимущества PEX в проектах по замене труб

Помимо долговечности и разумной стоимости, одной из причин, по которой PEX так популярен сегодня в сантехнике, является простота, с которой трубы из этого материала можно вкручивать в стены с минимальным гипсокартоном или вообще без него. удаление. Преимущества по сравнению с медью тройные: PEX является гибким, более дешевым и занимает вдвое меньше времени для установки на данном объекте. Кроме того, на PEX распространяется 25-летняя гарантия.

Не ремонтируйте канализацию своими руками — вызовите сантехника

Для ответственного домовладельца жизненно важно знать основы ухода за канализацией. Тем не менее, бывают случаи, когда сливные трубы просто выходят из строя и нуждаются в ремонте или замене частично или полностью. Независимо от того, нужно ли вам плановое техническое обслуживание дренажной системы или капитальный ремонт вашей системы трубопроводов, лицензированные специалисты по сантехнике Mr. Rooter будут у вашей двери, чтобы обеспечить быстрое и исключительное обслуживание по разумным ценам.

Обратитесь к г-ну Рутеру за сантехникой в ​​Сиракьюс, штат Нью-Йорк

Вот уже почти полвека компания Mr. Rooter Plumbing of Syracuse предоставляет высококачественные сантехнические услуги в жилых домах, зданиях и на фабриках в этом районе. В рамках международной франшизы Mr. Rooter мы стремимся обеспечить лучшее обслуживание клиентов при установке, ремонте и техническом обслуживании дренажных труб. Всякий раз, когда у вас возникает проблема с сантехникой, которую необходимо устранить, один звонок г-ну Рутеру быстро устранит проблему.

Сантехника является одним из основных факторов обитаемости в любом здании. Когда сантехника выходит из строя, качество жизни ставится под угрозу для всех пострадавших, независимо от того, связана ли проблема с засорением стоков или разрывом труб. Мы в Mr. Rooter слишком хорошо знакомы с неудобствами, которые испытывают люди, когда сантехника выходит из строя — пусть даже всего на несколько часов, — потому что мы достигли сцен, когда целые домочадцы не могут принять душ, помыть посуду, смыть воду. туалеты или стирать в течение дня или более. Однако к моменту нашего отъезда все трубы приведены в рабочее состояние, и все довольны.

Если вы окажетесь в той же лодке, где вода не сливается, а раковины и ванны засоряются, будьте уверены, что звонок мистеру Рутеру решит проблему в течение нескольких часов. Независимо от того, где в трубопроводной системе может быть обнаружена проблема, нет слишком толстого засорения или слишком широкого разрыва, чтобы мы могли его устранить.

Когда дому больше 20 лет, в какой-то момент могут появиться следующие симптомы:

• таинственные звуки капель в определенных местах
• лужи ржавчины вокруг кранов и под водосточными трубами
• скрипящие звуки при включении и выключении воды
• гнилостные запахи, казалось бы, из ниоткуда

Если вы столкнулись с любым из этих симптомов, скорее всего, в вашем доме протекает сантехника. Во всех больших Сиракузах г-н Рутер помогал таким же жителям, как и вы, диагностируя проблему и выполняя необходимый ремонт или замену. К тому времени, когда мы уходим, каждая система водосточных труб восстанавливается до того же состояния, что и в день, когда она была впервые построена.

Время от времени в домах возникают следующие проблемы:

• засоренные туалеты, ванны и кухонные раковины
• бульканье из канализации и туалетов
• запах сточных вод из канализации
• лужи в подвале
3
• признаки засорения канализационной системы, в этом случае необходима очистка стоков, прокладка труб, прорыв труб или гидроструйная обработка. В компании Mr. Rooter мы бесчисленное количество раз отвечали на подобные звонки. Зная о неудобствах, которые создают такие проблемы, мы гарантируем, что в каждом доме, который мы обслуживаем, система трубопроводов будет работать как новая к тому времени, когда мы закончим.

  На протяжении всех лет, когда г-н Рутер предоставлял услуги по прокладке трубопроводов и сантехники населению Сиракуз, наши действия определялись нашей приверженностью потребностям клиентов. С этой целью мы постоянно стремимся к максимальной лояльности и делаем то, что лучше для каждой ситуации, независимо от того, требует ли дом обслуживания трубопроводов, ремонта или вообще нового трубопровода. Свяжитесь с г-ном Рутером сегодня, чтобы получить услуги сантехники в районе больших Сиракуз.

  Как это работает и варианты ремонта

  Ваш кондоминиум или многоквартирный дом был построен до 1985 года? Вы сталкиваетесь с регулярными остановками туалетов и резервными копиями, проникновением корней деревьев или запахом канализации? Если это так, то долгосрочное решение — это НЕ прокладывать канализационные трубы каждые несколько месяцев.

  Управляющие недвижимостью, члены правления ТСЖ/кондоминиумов и домовладельцы сегодня сталкиваются с реальной проблемой, особенно в районах, где подавляющее большинство кондоминиумов построено до 1985 года, таких как Южная Флорида. Чем старше здание, тем больше управляющие недвижимостью и члены правления должны быть осведомлены об инфраструктурных системах внутри здания. Как известно, ВСЕ нужно обслуживать. В этой статье будут освещены основы, которые вам необходимо знать о дренажной системе вашего здания — как она работает, распространенные типы труб и какие у вас есть варианты ремонта.

  Знаете ли вы?: Структурная целостность санитарно-канализационной системы вашего здания НЕ проверяется во время 40-летних повторных сертификационных проверок. (источник: http://www.mamidade.gov/permits/library/structural-recertification.pdf)

  Общие сведения о санитарно-канализационной системе вашего здания

  состоит из трех основных компонентов – вертикальных труб, ответвлений и горизонтальных подземных линий.

  Типы вертикальных труб

  Трубы представляют собой вертикальные линии труб, которые проходят от горизонтального водостока здания под плитой или в подвале до крыши здания и через нее. Хотя общее направление, в котором проходят эти трубы, является вертикальным, они могут быть смещены или проходить в горизонтальном положении на верхних этажах и все же идентифицироваться как вертикальная труба. В промышленности эти трубы известны как грунтовые трубы, трубы для отходов или вентиляционные трубы в зависимости от целей, которым они служат.

  Грунтовые колодцы

  Отличительной особенностью грунтовых колодцев является то, что они получают стоки из туалетов и писсуаров. Приспособления для чистой воды, такие как раковины и душевые, также могут быть связаны с почвой.

  Стоки для отходов

  Стоки для отходов связаны только с приспособлениями для чистой воды, такими как раковины, душевые кабины, ванны, туалеты и т.п. В мусоросборники никогда не попадают отходы из таких приспособлений, как туалеты или писсуары. Если какое-либо приспособление, такое как туалет или писсуар, когда-либо было привязано к стоге для отходов, оно в результате превратилось бы в стог с почвой.

  Вентиляционные трубы

  Вентиляционные трубы не содержат жидкости. Их роль заключается в обеспечении притока воздуха через дренажную систему, чтобы при протекании воды через ветки и штабели ловушки не подвергались обратному давлению. Часть вертикальной трубы, которая находится выше самой высокой врезки, становится вентиляционной трубой.

  Лидеры

  Ливневые лидеры представляют собой вертикальные трубы, поскольку они проходят от горизонтального ливневого стока или комбинированного канализационного стока до крыши. Их называют лидерами дождя, потому что они переносят только дождевую воду.

  Ответвления

  Ответвления являются ответвлениями вертикальных стеков, как ветви дерева. Эти ответвления соединяют туалеты, душевые, раковины, стиральные и посудомоечные машины и т. д. с соответствующей вертикальной трубой, которая отводит отходы в канализацию здания под землей или в подвале.

  Горизонтальные подземные линии

  Горизонтальные линии проходят под плитой здания, часто под зонами общего пользования, такими как вестибюль и отдельные помещения первого этажа. Эти линии обычно имеют диаметр 6-8 дюймов в зависимости от размера здания. Поскольку санитарный дренаж работает самотеком, подземные магистрали имеют небольшой уклон, чтобы отводить отходы от здания в городскую канализацию. Горизонтальная труба, которая получает сброс от стогов отходов и грунта и расположена в пределах основания здания, называется «канализация здания», а затем известна как «канализация здания».

  Распространенные типы труб в вашем здании

  Здесь, в Южной Флориде, чаще всего в канализационных системах старых зданий используются трубы из чугуна. Далее идет глина. Однако новые здания часто строятся из ПВХ. Вот краткий обзор этих различных материалов для труб.

  Чугунные трубы

  Чугунные канализационные трубы имеют предполагаемый срок службы 25-35 лет, после чего в них начинают образовываться трещины и каналы. (источник фото: https://www.flickr.com/photos/jdicert/)

  Чугунные трубы по-прежнему являются наиболее распространенным материалом, используемым для канализации в многоэтажных зданиях, таких как кондоминиумы и многоквартирные дома.

  Вот некоторые основные преимущества чугунных труб, которые вступают в игру:

  • Чугунные дренажные трубы отличаются долговечностью и могут выдерживать нагрузку 4877 фунтов на погонный фут.
  • Чугунные трубы снижают уровень шума благодаря своей плотности, что является важным преимуществом для кондоминиумов, многоквартирных домов и гостиниц.
  • Огнестойкость является еще одним ключевым фактором чугунных труб, поскольку они не горят и не способствуют распространению огня.

  К основным недостаткам относятся:

  • Чугунные трубы дороги.
  Чугун
  • имеет относительно короткий срок службы 25-35 лет (в Южной Флориде).

  После ожидаемого срока службы чугуна в Южной Флориде в течение 25–35 лет можно ожидать, что в трубах начнут образовываться каналы в горизонтальных линиях и трещины как в горизонтальных, так и в вертикальных линиях. Здания, расположенные в непосредственной близости от океана, подвергаются ускоренному износу чугунных труб из-за содержания в воздухе солей, которые уносятся вниз по вентиляционным трубам, а также из-за того, что подземные чугунные трубы часто дважды в день погружаются в соленую воду во время прилива. Соль и чугун — агрессивная комбинация. Однако трубы из чугуна часто по-прежнему предпочтительнее ПВХ в многоквартирных домах из-за преимуществ, перечисленных в начале.

  Трубы из керамической глины



  Трубы из керамической глины датируются 4000 г. до н. э., однако сегодня они редко используются. – – (источник: http://www.freeimages.com/photographer/algojo-43026)

  Глиняные канализационные трубы чаще всего используются в исторических домах и зданиях. Канализационные трубы из стеклокерамики использовались с древних времен, самый ранний из известных примеров относится к Вавилонии, 4000 г. до н.э.

  Преимущества труб из стеклокерамики включают:

  • Долговечность
  • Химически стойкий материал для канализационных стоков

  Однако к недостаткам глиняных труб относятся:

  • Глина очень чувствительна к проникновению корней деревьев, так как пористая внешняя поверхность легко прикрепляется корням к
  • Очень тяжелый и трудно режется
  • Скорее всего, вы не найдете его в ближайшем магазине товаров для дома.

  Источник: http://www.sewerhistory.org/grfx/components/pipe-cly1.htm

  Трубы из ПВХ



  Согласно исследованиям, срок службы труб из ПВХ составляет 100 и более лет. (источник: https://www.flickr.com/photos/fontplaydotcom/)

  Начиная с 1970-х годов начали массово устанавливать трубы из ПВХ. Сторонники чугуна сказали бы, что еще не прошло достаточно времени, чтобы определить срок службы ПВХ, однако исследования предполагают, что срок службы ПВХ составляет 100 лет или более. (источник: http://www.plasticsnews.com/article/20140515/NEWS/140519940/study-100-year-life-for-pvc-pipe-conservative).

  Сравнение ПВХ и чугуна уже много лет является горячей темой в производстве труб. Однако некоторые преимущества очевидны и включают:

  • Долговечность
  • Экономическая эффективность

  Однако некоторые недостатки также очевидны и включают в себя:

  • Неогнестойкий, при монтаже требуются дополнительные противопожарные мероприятия.
  • Канцерогенные пары при воздействии чрезмерного тепла.
  • Не такой прочный, как чугун.
  • Шумный водный транспорт (не подходит для многоэтажных жилых домов, таких как кондоминиумы и отели).

  Обычная замена канализационных труб



  Обычная замена труб требует доступа к старым трубам путем рытья траншей в полу и разрушения стен.

  Обычная труба Замена является ОСНОВНЫМ мероприятием для многоквартирных домов. Теперь, когда вы понимаете, где проходят трубы в вашем здании, и знаете типичный срок службы чугунных труб, у вас может быть представление о том, что будет связано с традиционной заменой этих труб, сносом стен, срывом нестандартной отделки пола и плиты, перемещением арендаторы, большой беспорядок, расходы и т. д.

  Бестраншейная прокладка труб Ремонт канализации

  Прокладка трубопроводов – также известная как бестраншейная прокладка труб, C.I.P.P. (Cured-In-Place-Pipelining) — процесс ремонта канализационных труб без копания и разрушения. В двух словах, пропитанный эпоксидной смолой войлочный вкладыш вставляется в трубу, которая надувается, отверждается на месте и оставляет после себя совершенно новую трубу.




  К преимуществам бестраншейной прокладки относятся:

  • Ремонт канализации без разрушения стен и полов
  • Экономит вашему зданию 30-40% стоимости замены традиционной канализации
  • Бестраншейный ремонт канализации позволяет жильцам оставаться дома во время ремонта
  • Может быть выполнен в несколько раз быстрее, чем традиционная замена канализации.

  В Южной Флориде мы имеем дело со многими кондоминиумами, построенными еще в 1960-х годах, в которых есть чугун и еще не выделены средства на ремонт. Если ваше здание было построено до 1985 года, вам необходимо начать составлять бюджет на ремонт труб сейчас, чтобы избежать дорогостоящих оценок в случае выхода из строя канализации. Первым шагом к диагностике состояния вашей канализации станет комплексный видеоосмотр. Если вы находитесь в зоне нашего обслуживания в Юго-Восточной Флориде, мы будем рады оказать вам необходимую помощь. Позвоните в Pipelining Technologies сегодня по телефону 561-853-5463 или нажмите здесь, чтобы связаться с нами!

  Вопросы для обсуждения по сантехнике: что такое дренаж фундамента и кто за него отвечает?

  В последнее время в ходе нескольких дискуссий на открытом форуме ASPE Connect обсуждались вопросы дренажа фундамента: подключение ливневой канализации к дренажу фундамента, ремонт старых дренажных труб фундамента и дренажная труба фундамента — ответственность за сантехнику? Или только между гражданским и структурным? Итак, что такое дренаж фундамента, зачем он нужен, кто должен отвечать за проектирование системы и для чего он нужен?

  Что такое дренаж фундамента?

  Дренаж фундамента определяется как дренаж, который устанавливается в основании конструкции для предотвращения скопления воды вокруг него. Эти водостоки устанавливаются снаружи фундамента у основания. Фундаментные дренажи устанавливаются одновременно с фундаментом на этапе установки фундамента здания.

  Подкатегорией дренажа фундамента является подпочвенный дренаж. Это дренажная система, устанавливаемая под плитой для сбора подземных или просачивающихся вод и отвода их к месту утилизации. В обеих этих системах используются перфорированные или щелевые трубы (гибкие или ребристые), обернутые в геотекстильный материал для минимизации проникновения твердых частиц и покрытые камнем или щебнем. Эти дренажные системы в основном одинаковы; они отличаются только расположением: снаружи и внутри.

  Зачем нужен дренаж фундамента?

  Эти системы требуются в соответствии с разделом 1805.4 IBC (Международный строительный кодекс — код, указанный в этой колонке): Дренаж фундамента, в котором говорится: «Дренаж должен быть размещен по периметру фундамента, состоящего из гравия или щебня. с содержанием не более 10 процентов материала, прошедшего через сито № 4 (4,75 мм). Дренаж должен выступать не менее чем на 12 дюймов (305 мм) за пределы внешнего края фундамента. Толщина должна быть такой, чтобы нижняя часть желоба была не выше нижней части основания под полом, а верхняя часть желоба находилась не менее чем на 6 дюймов (152 мм) над верхом основания. Верхняя часть слива должна быть покрыта утвержденным фильтрующим мембранным материалом. При использовании водосточной трубы или перфорированной трубы изнаночная сторона трубы или плитки не должна быть выше отметки пола. Верхняя часть стыков или верхняя часть перфорации должны быть защищены утвержденным фильтрующим мембранным материалом. Труба или плитка должна быть уложена на гравий или щебень толщиной не менее 2 дюймов (51 мм) в соответствии с Разделом 1805.4.1 и должна быть покрыта слоем того же материала толщиной не менее 6 дюймов (152 мм).

  Кто должен нести ответственность за проектирование системы?

  Похоже, что по этому вопросу ведутся споры, поскольку вы можете увидеть детали, относящиеся к системе, в архитектурных, структурных или сантехнических документах. Раздел 1805.4.3 IBC предлагает некоторые рекомендации: «Основание пола (грунт) и дренаж по периметру должны сбрасываться самотеком или механическими средствами в утвержденную дренажную систему, соответствующую IPC (Международному водопроводному кодексу)». Основываясь на этом заявлении, можно было бы ожидать, что инженер/проектировщик сантехники будет логичным выбором для проектирования и спецификации этих систем. В конце концов, эти системы включают в себя трубопровод и отводят сточные воды из «корыта» здания (ванна — это пространство, созданное частью здания, находящейся ниже уровня земли, например, подвалом, лифтовыми ямами и т. д.).

  Однако, несмотря на это руководство, многие проектировщики сантехнических систем не считают эти системы сантехническими. Хотя они могут принять меры для удаления сточных вод, они считают, что кто-то другой несет ответственность за проектирование трубопровода. Это, по моему мнению, трудно поддержать, когда МПК обращается к вопросу в Разделе 1102.5, который касается материалов подпочвенного дренажа и конкретно требует, чтобы труба была «трубой с горизонтальным разъемом или перфорацией». В Разделе 1111.1 описывается, как могут быть отведены подземные дренажи: «Подземные дренажи должны представлять собой трубы с открытыми соединениями, горизонтально разделенными или перфорированными трубами, соответствующими одному из стандартов, перечисленных в Таблице 1102. 5. Такие дренажи должны быть не менее 4 дюймов (102 мм) в диаметре. Если здание подвержено обратному подпору, подпочвенный дренаж должен быть защищен легкодоступным обратным клапаном. Подпочвенные стоки должны сбрасываться в канализацию, отстойник, сухой колодец или в утвержденное надземное место. Подземный отстойник не должен иметь ни газонепроницаемой крышки, ни вентиляционного отверстия. Отстойник и насосная система должны соответствовать Разделу 1113.1». По моему мнению, это явно исключает из обсуждения идею о том, что это «не сантехника».

  Хотя я могу понять путаницу, учитывая, что и архитектор, и строительный консультант склонны показывать части этих систем в деталях и на фасадах, они, как правило, не показывают полный проект системы ни на одном из планов этажей. Это оставляет реальную работу консультанту по сантехнике, который должен тесно сотрудничать с консультантом по геотехнике, чтобы определить высоту грунтовых вод и потенциальный объем, требующий удаления.

  Какова цель дренажа фундамента?

  Не для всех зданий требуется дренаж фундамента/подпочвенного дренажа, как это определено в геотехническом отчете, который показывает установленный уровень грунтовых вод в пределах площади основания здания. Если максимальная высота грунтовых вод находится по крайней мере на фут ниже отметки фундамента и, вероятно, никогда не поднимется выше этого уровня, то дренирование фундамента/грунта становится ненужным. Тем не менее, некоторые архитекторы могут по-прежнему настаивать на их установке, чтобы решить проблему проникновения дождевой воды, которая будет просачиваться вдоль стен фундамента и оседать вокруг фундаментов. В зависимости от типа почвы, на которой стоят фундаменты, эта вода может нуждаться в средствах удаления или она может просто выщелачиваться в окружающую почву.

  На открытом форуме ASPE Connect Open Forum было выяснено, как мы используем много терминов для одних и тех же систем — фундаментные дренажи, фундаментные дренажи, подземные дренажи, подпочвенные дренажи и т. д. — что является лишь напоминанием о взаимозаменяемости терминов. , но каждый из них может быть связан с определенным определением или областью структуры. (Я, например, в будущем постараюсь конкретизировать свои термины. ) У всех этих терминов есть одна общая черта: удаление воды (грунтовые воды или дождевая инфильтрация) вокруг или под конструкцией для защиты это из-за того, что вода просачивается в эту структуру и потенциально может повредить интерьер или содержимое, содержащееся внутри здания.

  Вы также должны различать удаление воды вокруг сооружения и осушение территории вокруг этого строения. Дренаж фундамента/грунта предназначен для удаления воды вокруг сооружения в зависимости от изменения уровня грунтовых вод и проникновения дождевой воды. Это система, в которой обычно не наблюдается непрерывного потока. Однако в редких случаях уровень грунтовых вод таков, что может иметь место непрерывный поток, и в зависимости от объема этого потока вы должны учитывать дополнительные соображения. Одним из таких дополнительных соображений является обезвоживание. Большинство систем водоотведения носят временный характер: насосы, коллекторы трубопроводов и оголовки скважин забиваются в землю для извлечения грунтовых вод, которые удаляются после завершения работ в зоне осушения. Однако в некоторых ситуациях система водоотвода должна быть постоянной, чтобы справиться с объемом воды и помочь дренажной системе фундамента/грунта.

  Например, стадион Огайо (известный как «Подкова» из-за своей формы) в кампусе Университета штата Огайо в Колумбусе, штат Огайо, был реконструирован и обновлен. В рамках обновления и добавления трибун у входа в подкову было опущено игровое поле. Кто знает местонахождение «Туфельки», тот знает, что река Олентаньи недалеко. При нормальном уровне реки необходимо постоянно извлекать воду и возвращать ее в реку, и этот объем увеличивается по мере изменения уровня реки из-за дождей. В то время как на других территориях вокруг и внутри стадиона есть дренажные системы фундамента / грунта, их работа изменилась в результате того, что эта система осушения стягивает «чашу» грунтовых вод вниз вокруг основания стадиона.

  В заключении

  Хотя, по моему мнению, дренаж фундамента/грунта является водопроводной системой, он также требует участия консультанта по геотехнике и координации с консультантами по архитектуре, строительству и строительству; каждый приносит определенные знания и опыт к столу.
