Трубы дренажные двухслойные: Двухслойные дренажные трубы
Труба дренажная двухслойная
Труба дренажная двухслойная прекрасно справляется с задачей отвода
грунтовых и сточных вод и выступает неотъемлемым элементом для
выполнения работ по улучшению геологических показателей и
производительности земельного участка.
Двухслойные дренажные трубы – это часть системы, которая состоит из конструкций, относящихся к горизонтальному дренажу. Они выполняют функции приема и отведения воды.
В наше время за счет использования такого

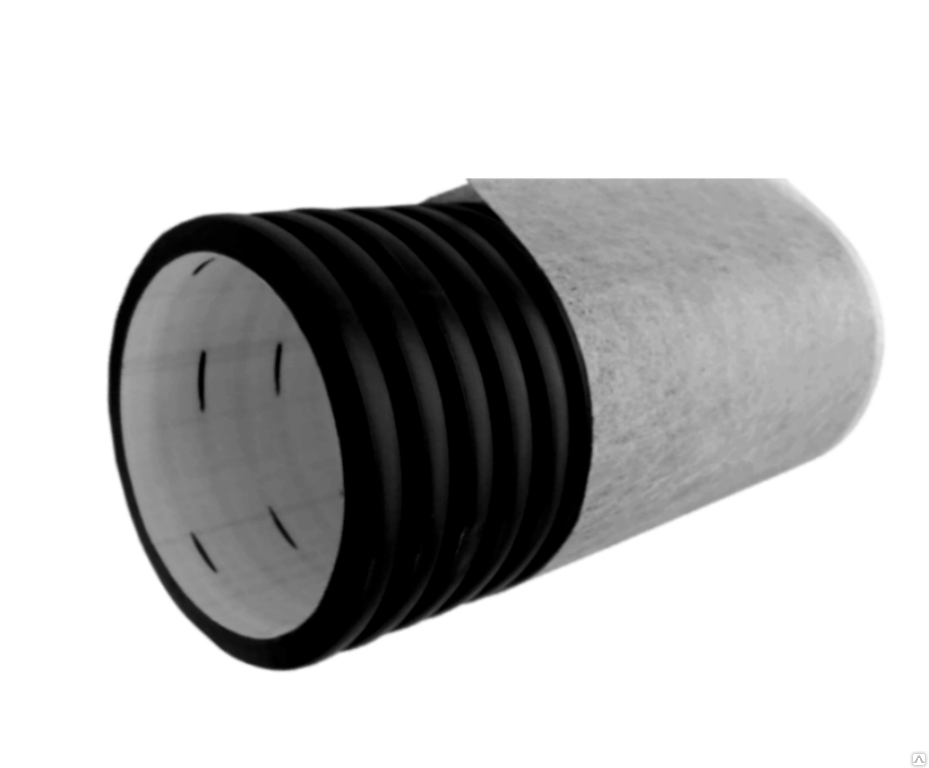

материала, как полиэтилен с полотном геотекстиля, которое имеет высокую
стойкость к механическим и химическим воздействием в грунте,
представленные изделия приобрели высокую популярность. Они рассчитаны на
срок эксплуатации от пятидесяти лет. Диаметр составляет от 63 и до 250
мм, а длина до 100 м.
Чтобы такие изделия было

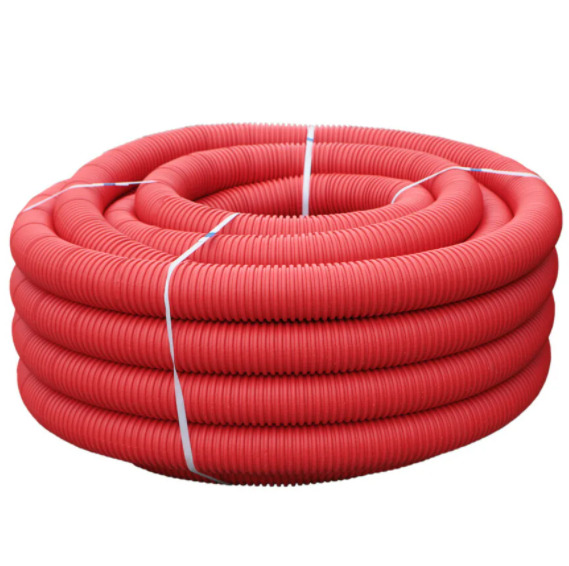

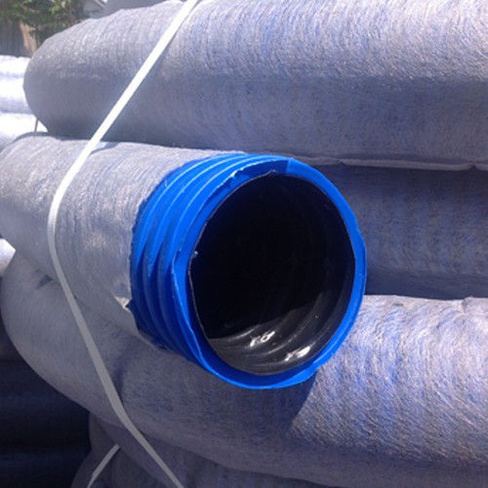

удобно транспортировать, их наматывают на бухты. Они укладываются
впритык друг к другу, а в качестве соединения используются специальные
муфты.
Двухслойные дренажные трубы позволяют:
- предотвратить негативные воздействия грунтовых вод на земельный участок и основание зданий;
- обеспечить эффективный дренаж в ландшафтном строительстве;
- обеспечить защиту от размывания дорожного полотна;
- обеспечить дренаж в сфере строительства спортплощадок (например, футбольных стадионов).
Особенности и преимущества

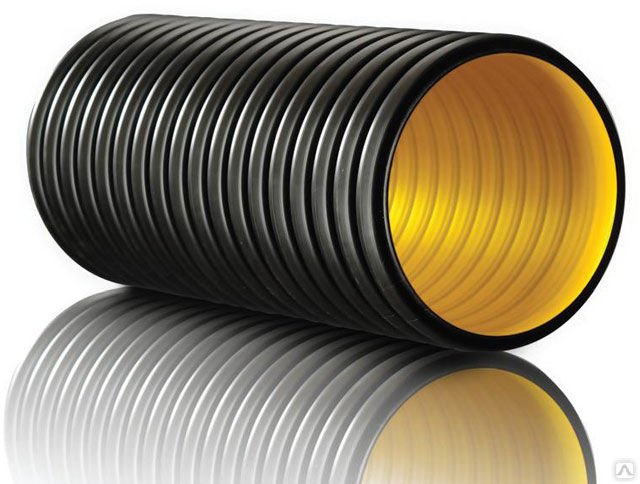

Основой при производстве дренажной гофрированной перфорированной трубы является высокопрочный полиэтилен низкого давления. Двухслойные изделия не боятся агрессивного влияния геологических факторов. Благодаря жестким ребрам материал справляется с механическими нагрузками, обладает прекрасными технико-физическими характеристиками. Высокотехнологичный способ производства и стойкая структура гофротрубы делает материал незаменимым в вопросах обеспечения системы дренажа.
- Внутренняя стенка – гладкая, внешняя стенка – гофрированная.
- Поставляется в бухтах.
- Повышенная кольцевая жесткость (до 6 метров глубина заложения).
- Небольшой вес.
- Химическая стойкость к негативному влиянию.
- Есть сертификат соответствия.
С
помощью компании «Дренаж-Шоп» Вы сможете правильно установить, а также
эксплуатировать двухслойные дренажные трубы, то есть предохранить объект
от повреждений, которые могут быть вызваны повышенной влажностью,
мерзлотой, плесенью и грибком.

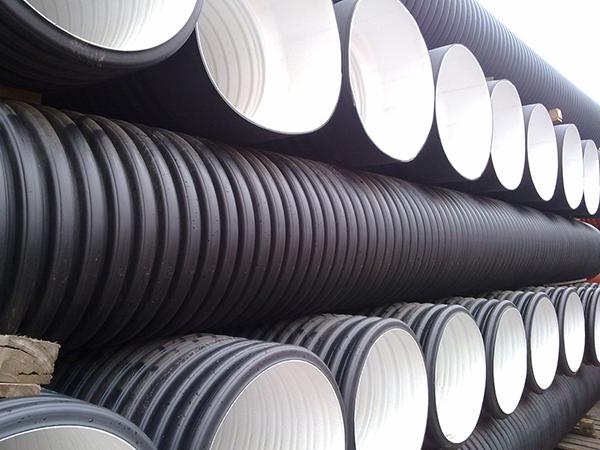

Трубы дренажные двухслойные гофрированные | ARMA ИНЖИНИРИНГ
| № п/п | НАИМЕНОВАНИЕ | ВНУТРЕННИЙ ДИАМЕТР, ММ | НАРУЖНЫЙ ДИАМЕТР, ММ | КОЛЬЦЕВАЯ ЖЁСТКОСТЬ |
|---|---|---|---|---|
| 1 | Труба двухслойная гофрированная DN/OD 110 мм | 93 | 110 | SN8, SN12, SN16 |
| 2 | Труба двухслойная гофрированная DN/OD 160 мм | 139 | 160 | SN8, SN12, SN16 |
| 3 | Труба двухслойная гофрированная DN/OD 200 мм | 176 | 200 | SN8, SN12, SN16 |
| 4 | Труба двухслойная гофрированная DN/OD 225 мм | 200 | 225 | SN8, SN12, SN16 |
| 5 | Труба двухслойная гофрированная DN/ID 250 мм | 250 | 282 | SN8, SN12, SN16 |
| 6 | Труба двухслойная гофрированная DN/ID 300 мм | 300 | 339 | SN8, SN12, SN16 |
| 7 | Труба двухслойная гофрированная DN/ID 400 мм | 400 | 455 | SN8, SN12, SN16 |
| 8 | Труба двухслойная гофрированная DN/ID 500 мм | 500 | 567 | SN8, SN12, SN16 |
| 9 | Труба двухслойная гофрированная DN/ID 600 мм | 600 | 680 | SN8, SN12, SN16 |
| 10 | Труба двухслойная гофрированная DN/ID 800 мм | 800 | 905 | SN8, SN12, SN16 |
| 11 | Труба двухслойная гофрированная DN/ID 1000 мм | 1000 | 1134 | SN8, SN12, SN16 |
Гидроизоляционный дренажный коврик | Tremco TREMDrain
TREMDrain NW представляет собой двухслойный дренажный мат, состоящий из полистироловой сердцевины и нетканого иглопробивного полипропиленового полотна.
TREMDrain NW представляет собой экономичное решение для одностороннего подпочвенного дренажа, требующего типичной нетканой фильтровальной ткани, связанной со сформированным сердечником с более низкой прочностью на сжатие и средней пропускной способностью.
Основное применение
- TREMDrain NW идеально подходит для вертикальных стен высотой менее 20 футов.
- TREMDrain используется с гидроизоляционными мембранами TREMproof™ и Paraseal®, служащими как защитным слоем, так и заменой традиционных трубных и каменных дренажных систем.
Загрузить спецификацию get_app
Языки- Английский
- Французский
Скачать
Найдите торгового представителя location_on
Информация о продукте, безопасность и установка
Скачать
- Скачать
Скачать
Скачать
Скачать
Скачать
Скачать
Часто задаваемые вопросы
Использование дренажного коврика Tremco обеспечивает следующие преимущества: 1.
5. Дренажный мат можно оснастить выпускными отверстиями и дренажными принадлежностями для дальнейшего отвода воды от конструкции. Скорость потока воды равна или лучше, чем заполнение заполнения.
2. Заполнители для обратной засыпки должны быть доставлены на площадку грузовиками, а земляная засыпка вывезена с площадки. При дренировании обе эти процедуры исключаются.
3. Заполнитель увеличивает нагрузку на фундаментную стену. Дренажного коврика нет.
4. Дренажный коврик обеспечивает полный поток воды от головы до ног.Подрядчики успешно использовали мазки из мембраны Tremco, первоначально использовавшейся для гидроизоляции фундамента. Подвески для утеплителя можно установить во влажные мазки мембраны Tremco. 3M Holdfast 70 M прошла независимую оценку компанией 3M, а низкокачественные гидроизоляционные мембраны Tremco указаны на их веб-сайте как совместимые.
Обратная засыпка должна начинаться как можно скорее после установки дренажного мата.
Скорость потока воды равна или лучше, чем заполнение заполнения.
Обратная засыпка должна начинаться как можно скорее после установки дренажного мата.Дренажные плитки и фундаменты Водостоки
Вода тяжелая. Четыре фута воды оказывают почти 300 фунтов давления на квадратный фут стены.
Это давление, называемое гидростатическим давлением, представляет собой силу давления воды на плиты или стены ниже уровня грунтовых вод. Фундамент подвала с 10 футами насыщенного грунта над ним должен выдерживать давление 600 фунтов на квадратный фут.
Эта сила, очевидно, достаточно сильна, чтобы деформировать стены и иным образом нанести ущерб бетону и всему остальному фундаменту, если это давление не будет снято путем отвода воды от стены каким-либо образом. Кроме того, этого давления достаточно, чтобы повредить и в конечном итоге изнашивать некоторые покрытия или гидроизоляционные мембраны.
Чтобы должным образом защитить бетонный фундамент, стена должна быть защищена от воды, а вода должна быть отведена от стены.
Существует два способа герметизации стены: гидроизоляция (мембрана, наносимая битумной жидкостью) и гидроизоляция (резиновая мембрана). Как правило, гидроизоляция выполняется для фундаментов жилых домов, потому что она намного дешевле в расчете на квадратный фут, чем гидроизоляционные мембраны.
Существует несколько способов снижения гидростатического давления. Самый распространенный способ — направить воду к основанию фундамента, где дренажная труба собирает воду и отводит ее. «Строители все чаще выбирают плиты с ямочками вместо смолы для распыления», — говорит Шон Бар, технолог DMX.
«Хотя плата с ямочками немного дороже смолы, экономия времени на установке делает ее почти равной по стоимости».
Несмотря на то, что асфальт (асфальтовая смола) по-прежнему используется в большинстве фундаментов жилых домов, он имеет недостатки. Он менее эффективен, чем гидроизоляция, может отслаиваться от фундамента после реакции с химическими веществами в почве, и его нельзя распылять во время дождя или при отрицательных температурах. В отличие от асфальта, ямочные доски не выделяют вредных паров или сточных вод, поэтому они не представляют опасности для здоровья подрядчика.
Плиты с ямочками являются более комплексным и лучшим способом защиты бетонного основания, чем распыление смолы. «Углубления создают воздушный зазор между грунтом и бетонным основанием. Поэтому, если вода попадает на мембрану, она безопасно падает на фундамент без какого-либо гидростатического давления, прижимающего воду к бетонному основанию», — объясняет Бар.
Гидроизоляционные аэрозоли обычно представляют собой полимерно-модифицированные каучуковые аэрозоли, которые наносят толщиной 40 мил или более в зависимости от области применения.
Чем выше содержание полимера, тем лучше гидроизоляционные свойства покрытия. После нанесения гидроизоляционной мембраны ее необходимо защитить от обратной засыпки и/или гидростатического давления в грунте, и наиболее распространенным методом защиты является использование дренажных досок.
Дренажные листы также часто используются в коммерческих проектах.
По мере увеличения глубины фундамента дренажные плиты требуют более высокой прочности на сжатие из-за повышенного давления грунта. Дренажные доски имеют ткань на стороне с углублениями, которая отводит воду из почвы. Благодаря отводу воды гидростатические нагрузки на мембрану и фундамент значительно снижаются.
Дренажная плита DMX Drain изготовлена из полипропилена, который обладает высокой устойчивостью к химическому взаимодействию и имеет ожидаемый срок службы до 50 лет при правильной установке. А поскольку полипропилен настолько прочен, он обеспечивает фундаменту определенную степень защиты, если подрядчики не будут осторожны при засыпке вокруг фундамента.
Эти доски с ямочками работают не только вертикально; их также можно использовать на бетонных палубах. «У вас есть бетонный настил площади, и вы выполняете его гидроизоляцию, а затем кладете сверху дренажную доску, чтобы защитить гидроизоляцию и обеспечить дренажный слой», — объясняет Гарольд Хейс, менеджер по техническим услугам по гидроизоляции Mapei. «Этот дренажный слой дает воде путь для миграции в канализацию».
Mapei использует полипропилен для ямочной доски, в то время как другие производители иногда используют менее прочный полистирол. Хотя они не производят водосточные трубы, один продукт, Mapedrain TD (Total Drain), используется вместо традиционного французского водостока у основания стены
«Это отличный выбор для установки вслепую, вырезания и заполнения залитых на месте фундаментов или почти всегда, когда требуется французский дренаж», — говорит Хейс. «Этот продукт, вероятно, немного дороже, чем ваш традиционный французский дренажный узел, состоящий из фильтровальной ткани, камня № 57 и 4-дюймовой перфорированной трубы.
Но вы можете уложить 100 футов этого за то же время, что и 10 футов вашего традиционного французского водостока, так что это снижает ваши затраты на рабочую силу, и это действительно помогает установщику или подрядчику».
В системе Mapei вся стена покрывается Mapedrain, дренажным композитом (другое название дренажной доски) с трехмерным сердечником и полипропиленовой тканью. «Вся вода, собранная в Mapedrain, будет стекать в систему сбора TD», — говорит Хейс.
Удлинители водосточных труб препятствуют скоплению воды возле фундамента и являются важной частью дренажных решений в районах со значительным количеством осадков.
Хейс говорит, что в районе Южной Калифорнии французский слив обычно называют сливом буррито. Система TD заменяет дренажную систему для буррито, в которой Mapedrain покрывает всю стену фундамента и выходит на основание, на котором расположен слив для буррито. «Поэтому, когда ваша вода стекает вниз, она мигрирует в эту канализацию», — говорит он. «Наш TD, как и коллекторные трапы других производителей, имеет фитинги, которые идут вместе с ним, чтобы закруглить углы, соединить секции вместе или присоединить к нему 4-дюймовую трубу через боковое соединение, чтобы вывести ее на дневной свет или на Зона водоотливной помпы».
Какую систему использовать, TD или французский дренаж, по словам Хейса, зависит от личных предпочтений, сродни тому, предпочитаете ли вы водить Шевроле или Форд. «Он делает то же самое, — говорит он. «Некоторые архитекторы действительно не разобрались с технологией плоских труб, как мы ее называем. Им по-прежнему нравится использовать традиционный французский слив». Часто французский водосток используется в жилых помещениях, потому что это более дешевый материал, хотя, как утверждает Хейс, экономия трудозатрат во время установки действительно экономит деньги в долгосрочной перспективе.
Хотя это может показаться нелогичным, хорошая гидроизоляция фундамента не начинается на уровне земли. Он начинается с водосточных желобов на карнизах крыши. «Учитывая один дюйм дождя, крыша площадью 1000 квадратных футов будет производить 600 галлонов воды», — говорит Остин Вернер, президент и владелец The Real Seal LLC, компании по ремонту и гидроизоляции трещин в подвалах в Шаумбурге, штат Иллинойс.
также член Ассоциации здоровья подвала. «И 1000 квадратных футов — это не так уж и много. Если ваши водосточные трубы заканчиваются рядом с вашим домом, и идет дождь на три дюйма, вы говорите, что тысячи галлонов воды выливаются прямо рядом с вашим домом и подрывают ваше основание».
Когда эта вода стекает вниз, она смывает грязь. Затем могут потребоваться тысячи долларов, чтобы восстановить дом. Вернер видел множество примеров домовладельцев, которые отрезали подземную часть своего желоба, потому что думали, что он не работает, и позволяли воде литься рядом с их домом. «А через два-три года дом начинает тонуть, — объясняет Вернер. «Это как зыбучие пески».
Werner не рекомендует системы, в которых водостоки устанавливаются поверх нижних колонтитулов. «В некоторых местах на самом деле продаются системы с верхним колонтитулом, и, по нашему профессиональному мнению, они не являются хорошим вариантом, — говорит Вернер, — потому что к тому времени, когда вода попадает в эту трубу, она находится прямо на уровне пола.
Так что, если у нас будут проливные дожди, он не сможет удержаться».
К сожалению, нет стандарта, ограничивающего продажу этих систем, и люди могут устанавливать многие из этих систем по-своему. «Стандарт ICC для дренажных систем — это просто гравий без труб», — говорит Вернер. «И тогда дело за муниципалитетами, штатами, городами, поселками и округами, чтобы расширить этот кодекс и сделать его таким, как они хотят. Так, например, в Чикаго вы должны использовать перфорированную трубу. Вы перемещаетесь на пять миль на запад от города, и это гофрированная перфорированная труба.
Наилучшим вариантом использования является размещение дренажа рядом с фундаментом. Как объясняет Вернер, если он находится на вершине фундамента, обычно между верхней частью фундамента и полом фундамента остается всего около четырех-восьми дюймов пространства. «И если вы поместите четырехдюймовую трубу в гравийную подушку поверх фундамента, к тому времени, когда уровень воды достигнет этой трубы, чтобы ее можно было слить, она уже затопит ваш подвал», — говорит он.
Ниже фундамента также неоптимально, потому что в этом случае вы будете вымывать грязь из-под фундамента, когда будете перекачивать воду, что может нарушить структурную целостность фундамента.
Гидроизоляция стен Delta-MS компании Dörken System Inc. разработана как система защиты фундамента жилых домов в условиях низкого уровня грунтовых вод, что, конечно же, является местом строительства большинства людей. Delta-MS представляет собой мембрану с углублениями из полиэтилена высокой плотности, которая защищает стены фундамента, используя воздушный зазор, созданный между мембраной и стеной для устранения гидростатического давления.
Плита Dörken Delta-MS с углублениями уникальна тем, что она состоит из трех разных слоев, изготовленных путем коэкструзии, и использует преимущества свойств как первичного, так и переработанного полиэтилена высокой плотности. «У нас есть верхний слой из первичного полиэтилена, центральный слой из вторичного полиэтилена и нижний слой из первичного полиэтилена», — объясняет Питер Барретт, менеджер по продуктам и маркетингу Dörken в Онтарио, Канада.
«Все, что на 80–100 % состоит из переработанного материала, просто не долговечно. Он не выдерживает давления, и ямочки со временем разрушаются. Вот почему продукт Delta-MS состоит на 60 процентов из переработанных и на 40 процентов из первичных материалов».
Дренажные листы устанавливаются быстро и обычно полагаются на механические крепления, а не на клей.
В любой конструкции, будь то коммерческая или жилая, холодный стык — это место, уязвимое для выхода из строя. Холодный шов — это когда одна часть бетона была залита и отверждена, а затем к ней добавлено больше бетона, так что это не непрерывная заливка. Это всего лишь один пример того, почему вы не должны размещать слив по периметру на фундаменте. «Потому что теперь вы направляете воду вниз и собираете ее прямо в точке высокого риска, и в итоге вы получите гидростатическое давление на этот холодный сустав, чего вы не хотите. По этой причине вы всегда должны класть основание водостока по периметру рядом с фундаментом, а не на фундамент».
