Трубы сантехнические пластиковые размеры: виды, размеры, как выбрать и монтировать
Размеры канализационных труб + ДЛИННА + толщина ММ. Для внутренней и внешней канализации.
Сегодня мы поговорим про «Размеры канализационных труб» для устройства внутренней и внешней канализации. Из материала Вы узнаете:
— Какова ДЛИНА канализационных труб;
— Толщина в ММ.
Раскроем другие аспекты канализационных труб доселе неизвестные обывателю.
При монтаже систем центрального отведения канализационных стоков применяют всего ТРИ вида труб — ЭТО пластиковые, металлические и чугунные (2 последних уже всё больше демонтируют). Технические характеристики труб: стандарт, размер, толщину, диаметр внешней и внутренней окружности регулирует ТУ 2248-022-23208482-02 именно благодаря ему мы с лёгкостью можем подсоединить пластиковую трубу к чугунной или металлической и наоборот.
Какими бывают трубы для канализации:
Канализационные трубы выпускают одного вида — ПЛАСТИКОВЫЕ.
НО трёх разновидностей:
ПВХ — поливинилхлорид;
ПП — полипропилен;
ПЭТ — полиэтилен.
Металлические и чугунные канализационные трубы практически нигде не найти, они используются в службах ЖКХ, так как ещё остались запасы с тех времён.
Достоинства пластиковых труб:
| ПЛАСТИКОВЫЕ ТРУБЫ устойчивы к разным химическим веществам: — кислотная среда; — щелочи; — растворители.
Вес одного метра 110-й канализационной трубы применяемой для устройства внутренней канализации составляет 1,5 кг.  |
Размеры пластиковых труб:
Про размеры чугунных, металлических труб разговаривать нет смысла а вот про ПВХ с удовольствием поговорим, в связи с тем что ЧТ, МТ трубы канули в «Лету дней».
Согласно строительных норм (ГОСТ Р 51613 — 2000 и ВСН 48 — 96.), безнапорные канализационные трубы ПВХ имеют три размера:
ДИАМЕТР — от 50 мм, до 315 мм.;
ТОЛЩИНА СТЕНКИ — 3,2 мм;
ДЛИНА от 0,5, до 8 м.
и 13 типоразмеров:
Трубы диаметром 100 и 110 мм. — самые востребованные трубы у населения это канализационные трубы применяемые для внутренних канализационных стояков и отвода из дома канализационных стоков в сливную яму или септик.
Трубы диаметром 75 мм— применяют как отводы стоков из ванн и душевых кабин.
ПВХ трубы диаметром 200 и 300 мм. — используют при устройстве промышленных канализаций.
Размеры канализационные трубы ПЭТ:
Полиэтиленовая труба выпускается согласно ГОСТ 22689.2-89 и насчитывает 4 размера диаметра:
— 40 мм.;
— 50 мм.;
— 90 мм.;
— 110 мм.
Полиэтиленовые трубы предназначенные для использования при низком давлении (канализационная), имеют толщину стенок 3 мм.
Размеры полипропиленовых труб:
ПОЛИПРОПИЛЕНОВАЯ канализационная труба предназначенная для внутренней укладки изготавливается по ТУ 4926-002-88742502-00.
Данное техническое условие предполагает внешний диаметр:
— 50;
— 100;
— 150 мм;
ТОЛЩИНА СТЕНОК ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ СОСТАВЛЯЕТ:
3 — 5 мм
в зависимости от диаметра!!!
Именно этот вид труб, серого, тёмно-синего цвета Мы и устанавливаем в домах и квартирах при замене канализационного стояка!!!
В ТЕМУ: — ЗАКАЗАТЬ ЗАМЕНУ КАНАЛИЗАЦИОННОГО СТОЯКА В ДОНЕЦКЕ+МАКЕЕВКЕ см.
тут ЖМИ*
Рекомендуемые ХАРАКТЕРИСТИКИ-ПАРАМЕТРЫ канализационных труб для внутренних работ- СМОТРИМ:
| Рекомендуемые ХАРАКТЕРИСТИКИ-ПАРАМЕТРЫ канализационных труб для внутренних работ- СМОТРИМ: | |||||||
Внешний диаметр DN(мм) | Внутренний диаметр РАСТРУБ | Толщина стенки | Длинна раструба | Длинна свободного конца | |||
е (мм) | e2 min (мм) | e3 min | A min (мм) | E max (мм) | L min | ||
32 | 32.3 | 1.8 | 1.6 | 1.0 | 24 | 18 | 42 |
40 | 40. | 1.8 | 1.6 | 1.0 | 26 | 18 | 44 |
50 | 50.3 | 1.8 | 1.6 | 1.0 | 28 | 18 | 46 |
75 | 75.4 | 1.9 | 1.7 | 1.1 | 33 | 18 | 51 |
| 110 | 110.4 | 2.7 | 2.4 | 1.5 | 36 | 22 | 58 |
| ТАБЛИЦА ВЫШЕ показывает какие характеристики имеют канализационные трубы которые продают в строительных магазинах, гипермаркетов ДНР: Донецк, Макеевка, Енакиево, Горловка и т.д. Других параметров канализационные трубы, к сожалению, НЕ ЗАВОЗЯТ в связи с тем что трубы имеющие толщину стенок хотя бы 5 мм, на порядок выше по цене. | |||||||
3Размеры канализационных труб применяемых под САНТЕХНИЧЕСКИЕ ПРИБОРЫ в доме или квартире (для внутренней канализации):
| Сантехнический прибор | Внутренний диаметр (мм) |
Унитаз | 110 |
Стояк | |
Отводы | 40 — 50 |
Стиральная и посудомоечная машинка | 65 — 75 |
Комбинированный слив | 50 |
Канализационная разводка | 50 |
Ванна, душевая кабинка, мойка | 40 — 50 |
Раковина, биде | 25 |
Размеры труб для внешней канализации:
Ниже приведена таблица распространённых типоразмеров канализационных труб для монтажа внешней канализации, от дома, допустим, в септик или к центральной канализации.
| Подключённые приборы к канализации | Диаметр (мм) |
Наружный трубопровод (при стандартном наборе подключенных бытовых приборов: стиральная машина, ванная, 2 мойки, туалет, посудомоечная машина) | 110-160 |
Наружный трубопровод (в случае подключения небольшой сауны с малым бассейном 3*3м и всех бытовых приборов изложенных выше) | 150-200 |
Если подсоединен бассейн, сауна (и все бытовые приборы изложенные выше) | 200 -300 |
*Статья «Размеры канализационных труб» подготовлена администрацией портала Строительство от А, до Я. Енакиево-Донецк*.
Размеры, длинна и другие характеристики канализационных труб пвх
Trubtraid » Предназначение труб » Канализационные
Канализационные
Автор Trubtraid.
ru Опубликовано
Обновлено
Одним из весомых факторов, который придется реализовывать в процессе планирования канализации, является правильный расчет характеристик для каждого из монтируемых участков. Расчетные работы важны, поскольку их правильное выполнение позволяет сократить затраты и добиться желаемой эффективности.
Любой современный производитель готов предложить широкий диапазон труб, обладающих разными длиной, диаметром и другими индивидуальными характеристиками.
Для создания канализационных систем не используется продукция, диаметром менее 50 мм, 32 и 40 мм трубы используются для электропроводки. А вот 50 мм детали применяются для создания канализационной сети внутри помещения и подключения сантехнических агрегатов.
Таблица 1:
| Номинальный диаметр | Внутренний диаметр раструба | Толщина стенки, включая e, e 2 min, e 3 min | Длина раструба, включая a min, c max | Длина свободного конца |
|---|---|---|---|---|
| 32 | 32. 3 | 1.8;1.6;1.0; | 24;18 | 42 |
| 40 | 40.3 | 1.8;1.6;1.0; | 26;18 | 44 |
| 50 | 50.3 | 1.8;1.6;1.0; | 28;18 | 46 |
| 75 | 75.4 | 1.9;1.7;1.1; | 33;18 | 51 |
| 110 | 110.4 | 2.7;2.4;1.5; | 36;22 | 58 |
О 110 мм деталях потребителю стоит знать следующее: такие товары используются как для внутриквартирных, так и для уличных сетей, несмотря на аналогичные диаметры, обладают различными свойствами, поэтому для эксплуатации в помещении стоит приобретать компоненты серого цвета, а для эксплуатации на улице — оранжевые (рыжие). Низкая стоимость и поиски путей для улучшения промышленных механизмов привели не только к значительному сокращению количества брака, но и к понижению стоимости как самостоятельных частей, так и сметы монтажа в целом.
Таблица 2:
| Номинальный диаметр | Наименьший внутренний диаметр раструба | Длина раструба (включая нормальный и удлиненный) | Сборочная длина (включая стандартный и удлиненный) |
|---|---|---|---|
110+0. | 110.4 | 58;201 | 58;113 |
| 160+0.4 | 160.5 | 74;214 | 74;123 |
| 200+0.5 | 200.6 | 90;226 | 90;133 |
| 250+0.5 | 250.8 | 125;265 | 125;167 |
| 315+0.6 | 316.0 | 158;272 | 158;171 |
| 400+0.7 | 401.2 | 178;291 | 178;188 |
| 500+0.9 | 501.5 | 200;323 | 228;242 |
| 630+1.1 | 631.9 | 228;361 | 228;242 |
Минимальная длина компонентов диаметром в 125, 160 и 200 мм составляет 500 мм, по ходу монтажа этого может оказаться много. При таком положении дел лишний отрезок можно отделить от основной конструкции посредством обычной ножовки по металлу. Нельзя забывать о том, что качественным соединение будет только при условии, когда конец отрезанного изделия будет тщательно обработан.
160 мм сортамент традиционно подходит как для канализации, так и для дождевых систем в малоэтажных (частных) домах.
В контексте такой ситуации, как правило, используются отрезки длиной по 3 метра. Любопытная особенность деталей, диаметром в 200 мм состоит в том, что это предельный параметр для компонентов, доступных вне рамок индивидуального заказа длиной до 100 см.
Таблица 3:
| Диаметр (мм) | Длина раструба (мм) | Толщина стенки (мм) | Вес 1 метра (кг) |
|---|---|---|---|
| 125 | 140 | 3,2 | 2.029 |
| 160 | 165 | 3,2 | 2.626 |
| 200 | 185 | 3,9 | 3.949 |
| 250 | 210 | 4,9 | 6.200 |
| 315 | 230 | 9.926 | |
| 355 | 240 | 7 | 12.594 |
| 400 | 260 | 7,9 | 16.000 |
| 450 | 280 | 8,8 | 20.104 |
| 500 | 300 | 9,8 | 24.925 |
| 630 | 335 | 12,3 | 39. 66 |
| 710 | 420 | 13,9 | 50.824 |
| 800 | 430 | 15,7 | 65.068 |
| 900 | 450 | 17,6 | 82.281 |
| 100 | 470 | 19,6 | 102.056 |
Сортамент 250 мм частей является многослойным, что позволяет эффективно использовать его под слоем грунта. Конструкция, собранная из таких компонентов не «боится» нагрузок, устойчива к механическим воздействиям, обладает внушительным сроком эксплуатации.
Важно понимать, что ПВХ трубы, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:
- Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
- Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
- Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
- Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
- Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
- Простота и возможность быстрого выполнения монтажных работ.
Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях — даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.
Кроме того, простота сборки обуславливает высокую скорость выполнения монтажных работ. В сравнении с аналогами, требующими сварки или применения компрессионных муфт, сборка рассматриваемых труб осуществляется в разы быстрее.
Важно учитывать, что применение такой продукции — это отличная возможность сэкономить не только время, но и деньги, поскольку не нужно оплачивать услуги мастера или бригады мастеров, которые будут выполнять монтаж водоотводящей конструкции.
Устойчивость к климатическим воздействиям, а также к влиянию химикатов делает эти трубы практически неуязвимыми, при этом их нередко используют и для транспортировки разряженных сред (газообразные вещества).
Видео демонстрирует размеры канализационных труб:
(схемы и диаграммы)
801 акции
Несмотря на то, что существует множество различных типов сантехнических труб, ПВХ является одним из наиболее широко используемых.
С чего начать? Какие размеры вы получаете? Какие размеры есть?
Фитинги… какие существуют размеры, формы и варианты?
Мы рассмотрим все это в нашем обширном руководстве по трубам и фитингам из ПВХ ниже, где мы объясняем каждый тип труб из ПВХ и каждый тип фитингов из ПВХ, включая диаграммы и таблицы размеров.
Родственный: Типы хомутов для труб | Типы сантехнических труб | Сделайте открытые трубы шикарными | Предотвращение замерзания труб | Размеры шлакоблоков
Руководство по размерам и размерам труб из ПВХ (диаграммы)
Когда речь идет о самих трубах из ПВХ, есть 3 основных показателя: внешний диаметр, внутренний диаметр и диаметр стенки (как толщина стенки).
Ниже приведены схемы труб из ПВХ и таблицы размеров, которые помогут вам найти правильные размеры (или, по крайней мере, проинформируют вас о различных доступных типоразмерах).
НАВЕРХ

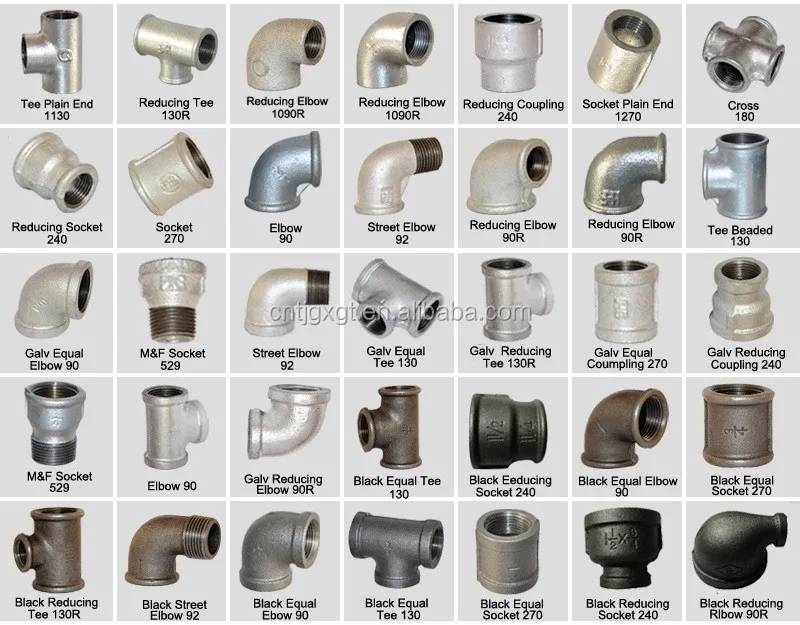

Фитинги для труб из ПВХ
Трубы, как правило, простые. Но вы должны соединить трубы вместе, чтобы они соответствовали местным строительным нормам. Это может быть простым или сложным, в зависимости от функции, местоположения и строительных норм.
Фитинги для труб из ПВХ используются для соединения труб из ПВХ. К счастью, существует множество различных типов фитингов для труб из ПВХ, так что вы можете прокладывать трубы практически в любой конфигурации. Ниже представлено подробное руководство по фитингам для труб из ПВХ с серией диаграмм и таблиц размеров.
3-ходовой угловой фитинг из ПВХ
3-ходовой угловой фитинг разделяет трубу на три направления и предназначен для использования в углах. Как вы можете видеть на следующих диаграммах, существует множество размеров на выбор.
4-ходовой тройник из ПВХ
4-ходовой тройник из ПВХ разветвляет подводящую трубу в 3 направлениях.
5-ходовой поперечный фитинг из ПВХ
5-ходовой поперечный фитинг из ПВХ разбирается и разветвляется на 4 направления (от ведущей трубы).
Колено 45° из ПВХ
Иногда вместо полных 90° требуется слегка наклонить трубу. Здесь пригодится угловой фитинг 45°. Ниже приведена схема колена 45°, за которой следует ряд таблиц размеров.
Колено 90° из ПВХ
Колено из ПВХ 90° работает точно так, как следует из названия, то есть поворачивает трубу на 90°, будь то от пола к потолку, наоборот, вместе с новой стеной и т.д. Это, конечно, очень распространенная установка. Ниже вы можете увидеть схему, за которой следуют таблицы размеров.
Регулируемое колено из ПВХ
Если вам нужно отрегулировать трубы из ПВХ в нужном направлении, вы можете использовать регулируемое колено из ПВХ, которое выполняет функцию петли. Ниже приведены иллюстрированный пример и таблицы размеров.
Как вы увидите, есть как внешние, так и внутренние регулируемые коленчатые фитинги.
Тройник для труб из ПВХ
Это шарнирное решение для конструкций из труб, где требуется гибкость для создания поворотных элементов и когда вы не хотите снижать прочность трубы путем ее разрезания. Он имеет постоянное гнездо внизу, где вы можете подключиться к одной трубе, и верхнее гнездо, которое скользит через трубы из ПВХ того же размера, образуя петлю.
Стандартная крестовина из ПВХ
Это крестообразная труба с четырьмя раструбами под углом 90 градусов, используемая для обеспечения необходимой поддержки поперечины в проектах из ПВХ, например, для трубных решеток или внешних рамных конструкций.
Стандартный тройник из ПВХ
Он имеет Т-образную конфигурацию с двумя раструбами в линию и третьим в перпендикулярном направлении, что позволяет добавлять к конструкции из ПВХ плоские трехсторонние соединения.
НАВЕРХ
Типы 0f Переходники и заглушки для труб из ПВХ
Адаптеры роликов из ПВХ
Адаптеры роликов из ПВХ обеспечивают мобильность изделий из ПВХ, таких как тележки и корзины, или используются для создания осей для мобильных проектов, таких как автомобили и прицепы из ПВХ.
Внешний плоский колпачок из ПВХ
Он имеет гладкую плоскую поверхность, которая надевается на конец открытой трубы из ПВХ и обеспечивает устойчивость любого изделия из ПВХ.
Переходник «рыбий рот» из ПВХ
Это многоцелевой переходник, позволяющий перпендикулярно соединить две трубы из ПВХ без разреза и создающий позиционирующий элемент для опоры трубы из ПВХ.
Внутренний шаровой колпачок из ПВХ
Внутренний шаровой колпачок из ПВХ назван так потому, что он имеет небольшой круглый шарообразный конец, который обеспечивает гладкий круглый конец трубы из ПВХ.
Заглушка для внутреннего купола из ПВХ
Заглушки для внутреннего купола из ПВХ имеют гладкий слегка выпуклый конец, который придает окончанию открытой трубы из ПВХ профессиональный вид.
НАВЕРХ
Муфты из ПВХ
Это небольшие фитинги, используемые для соединения двух отрезков труб из ПВХ для продолжения прямой линии или для соединения фитинга с трубой для создания определенных конфигураций.
Родственный: Размеры сауны | Кухонный остров с зоной отдыха | Правильное Обеденное Измерение | Размер кухни
801 акции
Размеры труб из ПВХ, Великобритания Артикул
Содержание артикула
- Какие системы калибровки напорных труб из ПВХ существуют в Великобритании?
- Как лучше всего измерить мою трубу?
- Идентификация напорной трубы
- Где используется напорная труба из ПВХ?
- Как маркируется или маркируется напорная труба из ПВХ?
- В каких размерах доступна напорная труба из ПВХ?
Какие системы калибровки напорных труб из ПВХ существуют в Великобритании?
В Великобритании используются две разные и несовместимые системы для напорных труб из ПВХ. Это дюймовая (или имперская) система и метрическая система.
Большинство систем, установленных в Великобритании до 1990-х годов, имели размер в дюймах, но с тех пор
во главе с ирригационной отраслью, которая привносит большую часть своих технологий из
в континентальной Европе произошел постепенный переход на метрическую систему.
В настоящее время (2019 г.) промышленные системы труб из ПВХ делятся примерно 50/50 между имперскими и метрика. Чтобы избежать путаницы, проектировщики и монтажники трубопроводных систем сдержанны (и правильно), чтобы встроить метрическую трубу в существующее оборудование, на котором установлена дюймовая труба. Поэтому маловероятно, что когда-либо в ближайшем будущем Великобритания перейдет на чисто метрика.
Как лучше всего измерить трубу?
Все трубы следует измерять по внешнему диаметру при попытке их идентификации. Точно так же любые фитинги должны измеряться по внутреннему диаметру раструба, хотя это сложно с фитингами с резиновым уплотнением.
Идентификация напорной трубы
Цвет:
Напорная труба из ПВХ и АБС обычно серого цвета, но может быть белой, если импортируется из США или используется для бассейнов и спа.
- Полипропиленовая труба (ПП) обычно бежевого цвета
- MDPE может быть синим, если используется для питьевой воды, или черным, если используется для других целей.
