Монтаж сэндвич дымохода своими руками

От того, насколько качественно выполнен монтаж сэндвич дымохода, зависит не только комфорт, но и безопасность проживания в доме. В статье в общих чертах разберем, о чем идет речь и как лучше подойти к делу.

Содержание:

Что такое сэндвич-дымоход
Как рассчитать размеры сэндвич-дымохода
Выбор дымохода сэндвич для монтажа
Типы соединения сэндвич-труб
Монтаж сэндвич дымоходов
Монтаж сэндвич дымохода через стену
Монтаж дымохода из сэндвич труб через крышу

Что такое сэндвич-дымоход

Выбор разнообразных материалов для установки систем удаления дыма невероятно велик. Но именно стальные сэндвич дымоходы получили особенно широкое применение при возведении частных домов.

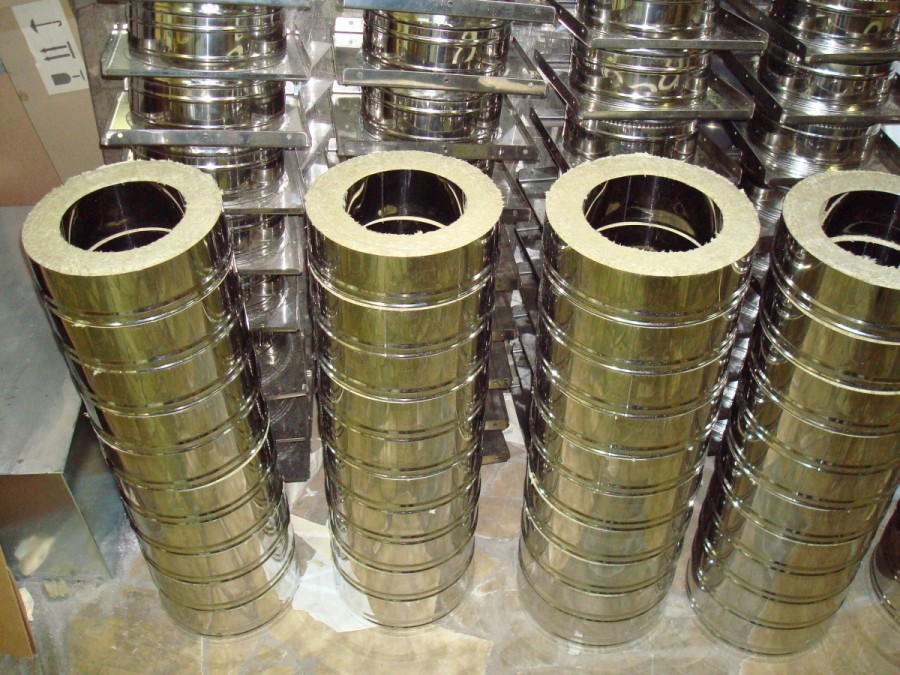

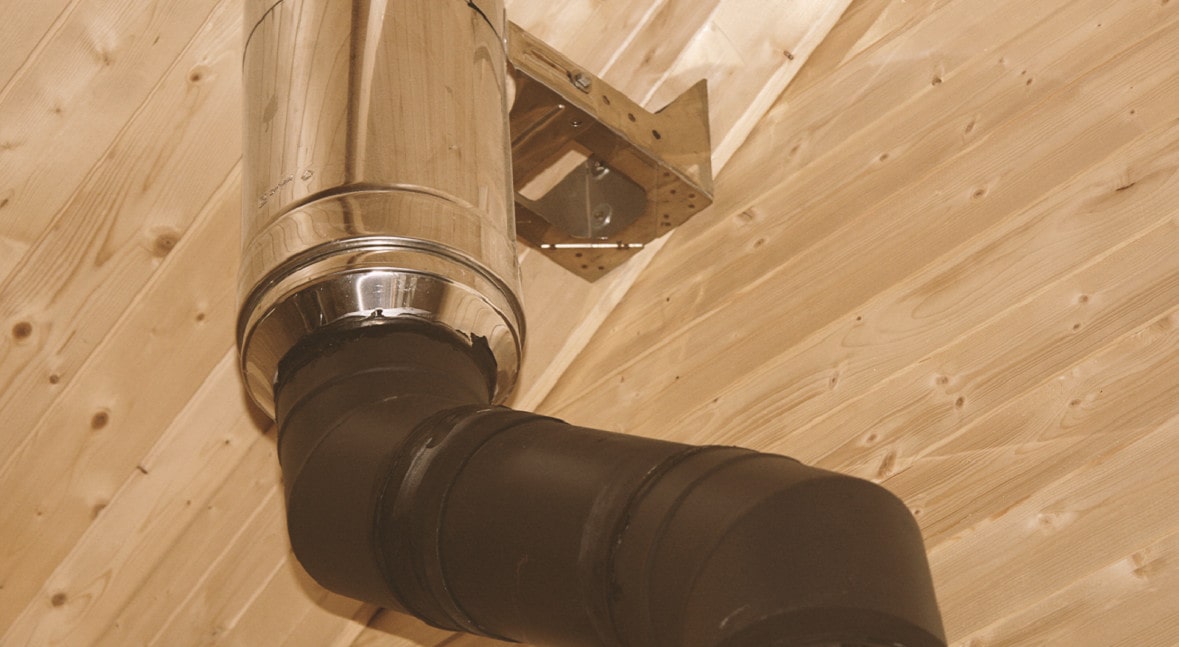

Речь идет в данном случае о паре труб с разными диаметрами, которые вставлены друг в друга. Между ними имеется небольшое расстояние. Все это пространство заполняется негорючим материалом – минеральной ватой для изоляции и утепления.

У таких конструкций есть масса несомненных преимуществ. По сравнению с кирпичными аналогами они стоят недорого, а монтируются очень быстро. Вся система весит немного. Внутренние стенки конструкции – гладкие. За счет этого тяга становится лучше, а сажи образуется меньше. Производят системы из кислотостойких сортов нержавеющей стали, так что готовое сооружение служит действительно долго.

Температура выходящих газов и дыма зависит от типа топлива и отопительного котла. Чем она выше, тем сильнее нагревается и труба, а значит, и все конструктивные элементы, сквозь которые она идет. Можно примерно ориентироваться на следующие цифры:

котел газовый – 120 – 200 ° С;
котел пеллетный – 120 – 250 ° С;
котел на дизтпливе – 150 – 250 ° С;
котел пиролизный – 160 – 250 ° С;
камин, печь – 350 – 650 ° С;
печь банная – 400 – 700 ° С;
котел на угле – 500 – 700 ° С.

Если дерево ничем не защищено, оно начнет обугливаться уже при 200 ° С. Деревянная поверхность, будучи хорошо высушенной, загорается от источника открытого огня уже при 270 – 290 ° С. Если же ее подвергать постоянному нагреву в течение более, чем суток, воспламенение возможно и при температуре от 170 ° С.

Очевидно, что соблюдение мер противопожарной безопасности выходит на первый план. Малейшая ошибка может обойтись слишком дорого.

Как рассчитать размеры сэндвич-дымохода

Для определения оптимального диаметра трубы важно заранее выяснить условия, в которых ее будут эксплуатировать. Мощность отопительной печи, в частности, зависит от площади помещения, а также от планируемого температурного диапазона.

Обычно для отопления каждых 10 кв. м. хватает 1 кВт. А значит, для помещения в 100 кв. м. нужна печка с мощностью в 10 кВт. Далее индивидуально подбираются прочие параметры.

Для подбора системы для отвода продуктов горения от отопительного котла важно выяснить его мощность, а также тип топлива. Чем горячее газы, которые идут по проходу, тем сильнее нагреется и он. Ниже всего температура у газовых котлов (120 – 200 ° С), выше всего – у угольных (до 700 ° С).

При выборе сэндвич-дымохода нужно смотреть на диаметр, прежде всего, внутренней трубы: чем мощнее печь, тем он должен быть шире. Так, для помещения в 4 кв. м. нужна печь в 3.5 кВт, а диаметр выхода из нее – 158 мм. А для помещения в 90 кв. м. – печь в 9 кВт и отверстие в 220 мм.

Есть свои нормативы и для открытых топок, хотя их и не рекомендуют устанавливать. Выходной канал в этом случае не должен превышать 1/100 от совокупного объема котла. Иначе тяга будет слабой, к тому же возможны завихрения масс воздуха с продуктами горения.

Совокупная высота всей конструкции должна быть не меньше 5 м. Если установка сэндвич дымохода будет выполнена без учета этого условия, возможна обратная тяга – а значит, задымление помещения.

Важно подумать и о выводе верхней части через крышу. Если кровля скатная, край дымохода делайте выше конька минимум на 0.5 м, особенно если расстояние от него до середины трубы не превышает 1. 5 м. Если удаленность составляет 1.5 – 3 м, лучше, чтобы дымоход заканчивался в горизонтальной плоскости на том же уровне, что и конек. Если же она превышает 3 м, лучше, чтобы верхний край был на 10 градусов ниже конька.

При выводе системы на плоскую кровлю верхний край располагаем на расстоянии в 0.5 – 1.5 м. При недостаточности размеров, длину вывода сквозь кровлю можно увеличить до 30 см. Но при этом обязательно использование особых укрепляющих растяжек.

Выбор дымохода сэндвич для монтажа

Поскольку температура горения у разных котлов и на разном топливе может отличаться, особую роль играет состав стали, из которой выполнены обе трубы – внутренняя и внешняя. Стоит также отметить, что на стенках дымохода после прогорания иногда остаются сера, а также соляная и серная кислота. Различные марки стали по своему «относятся» к таким агрессивным воздействиям.

Отметим самые популярные типы:

AISI 304 содержит много хрома и никеля, устойчива к высоким температурам, а при невысоких наоборот – становится хрупкой;
AISI 316 – сплав высоколегирован, он стабилизирован молибденом, стоек к кислотным воздействиям, не подвержен коррозии;
AISI 321 – также высоколегирован, стабилизирован уже титаном, годится при средних температурах (до 800 С), но при контакте с серой коррозирует;
AISI 430 – пригоден при не очень больших температурах, поскольку уровень его сопротивляемости агрессивным воздействиям невысок, коррозируется, в целом используется в недорогих, доступных моделях.

Невооруженным взглядом марку и вид стали обычно не определить, так что обычно для этого используется магнит. Отдельное внимание важно уделять характеристикам материала. Качественная сталь не притягивает магнит. Если же вдруг сплав не слишком хорош, вы четко заметите притяжение.

Важно думать не только о материале, но также и о толщине – так, чтобы сооружение справлялось с запланированными нагрузками. Как правило, на изготовление обоих контуров сэндвич-панелей идет жаростойкая, высоколегированная сталь, толщина которой 0.5 – 0.7 мм. Такой материал будет стойким к воздействиям и химическим, и конденсата. Сделанные из нержавейки трубы сочетаются с отопительными приборами любого типа. Главное – точно подобрать марку стали с учетом максимума вероятной температуры газов, которые будут отводиться.

Делают оба контура таких труб не только из нержавейки, но также и из оцинкованной стали. Подобные изделия обычно стоят существенно дешевле. Однако они запросто деформируются, стоит только температуре превысить 450ºС. Компромиссом может послужить внешний контур из оцинкованной, а внутренний контур – из нержавеющей стали. Толщина металла внутренней трубы в таком случае составляет обычно 0,5 мм, внешней стенки – 1 мм.

Однако при подборе толщины стенок внутренней трубы при использовании газа стоит учитывать диаметр:

130 – 450 мм – 0,5 мм;
около 500 мм – 0,6 мм;
больше 500 мм – 0,8 мм.

Если прибор работает на твердом топливе, при выборе толщины стенок учитывается температура продуктов горения:

до 450ºС – 0.6 мм;
больше 450ºС – 0.8 мм.

Кроме того, при работе на твердом топливе в конструкции дымохода должен быть не утепленный участок, который присоединен прямо к выходному патрубку устройства. Как правило, для этого используется монотруба, сделанная из жаропрочной нержавеющей стали, толщина стенки которой составляет 0,8 – 1 мм.

Особое внимание нужно уделить толщине стенки кожуха, находящегося с наружной стороны изделия.

Этот параметр напрямую зависит от его диаметра:

до 450 м – 0,5 мм;
больше 500 мм – 0,6 мм.

Внутренний диаметр трубы, как правило, подбирают, учитывая параметры отопительного устройства. В целом площадь поперечного сечения дымохода обычно рассчитывают, опираясь на тепловую мощь котла. Однако по всей высоте сооружения размер должен быть не менее сечения выходного патрубка используемого прибора.

Размеры диаметров минимальных сечения канала, отводящего дым, в зависимости от мощности применяемого прибора отопления должен быть следующим (внутреннее/внешнее сечение):

до 3.5 кВт – 120/180 мм;
3.5 – 5.2 кВт – 140/200 мм;
5.2 – 7 кВт – 150/200 мм;
от 7 кВт – 200/260 мм.

Толщина теплоизолирующего слоя также подбирается с учетом температуры газов, которые будут отводиться. Если мощность газового котла низкая или средняя, а температура отводимых от него газов 250ºС, толщина утеплительного слоя может составлять 30 мм.

Если прибор мощный газовый или работающий на жидком топливе, а температура не превышает 450ºС, толщина уже должна доходить до 50 мм. Если же устройство работает на твердом топливе, особенно на угле, то дым может прогреваться даже до 1000ºС – тогда толщина теплоизолятора обязана иметь уже все 100 мм.

Обязательно обращайте внимание на эти параметры – они напрямую влияют на вашу безопасность!

Типы соединения сэндвич-труб

Из наиболее распространенных способов соединения различных модулей дымохода отмечают следующие:

Раструбами соединяют обычно модули, фаска которых с одной стороны немного шире, чем с другой. Таким образом, обеспечивается достаточная степень герметичности всего канала в целом.
Если у модулей гофрированные края, высокая точность при монтаже не требуется. Ведь герметичность каждого стыка в этом случае обеспечивается благодаря использованию больших объемов высокотемпературного герметика (к слову, довольно дорогого).

Фланцевая методика позволяет собирать конструкции, у которых нет препятствий к выходу дыма, однако стыки закрыты плохо. В такие стыки может просачиваться немало влаги, повреждающей слой теплоизоляции.
И наконец, при байонетном подходе детали соединяют между собой, перемещая по оси и поворачивая, иногда с боковым смещением.

Монтаж сэндвич дымоходов

Существуют также различные подходы к собственно монтажу дымоходов. Выбор зависит от массы факторов:

расположения основного котла или печки;
наличия и обилия свободного пространства;
конструктивных особенностей самого дымохода;
личных предпочтений зказчика.

В целом, дымоход монтируют либо снаружи, либо внутри, т.е. через стену или через крышу.

У нас вы можете заказать

Монтаж дымохода Монтаж дымохода через крышу Монтаж дымохода через стену Монтаж дымохода из нержавейки Монтаж керамического дымохода

Монтаж сэндвич дымохода через стену

Если вы выберете наружный монтаж сэндвич трубы дымохода, то у вас будет газоход, который соединит выпускной патрубок прибора отопления с трубой, вышедшей наружу прямо через стену. Чтобы обеспечить достаточную тягу, труба, отводящая дым, не должна быть в высоту ниже уровня конька крыши. А лучше, чтобы она даже возвышалась над ним.

Участок этой конструкции, идущий по горизонтали, должен быть не длиннее 1 м, а расстояние от края крыши – никак не меньше 0.5 м. Чтобы наружный дымоход функционировал нормально, обязательно обустройте наружное утепление.

У подобного способа установки дымохода есть масса преимуществ:

в доме экономится полезная площадь;
снижается риск возникновения пожаров;

кровельное покрытие сохраняется во всей своей целостности;
труба внутри дома не портит интерьер.

Монтаж дымохода из сэндвич труб через крышу

Если вам больше нравится установка сэндвич дымохода через крышу, тогда система отведения дыма будет состоять из вертикальной части, идущей вверх прямо внутри дома. Важно, чтобы стыки отдельных модулей выполнялись вне перекрытий – как междуэтажных, так и чердачного. Так вы избежите препятствий для проверки степени их герметичности.

Чтобы защитить от существенных температур места, где проходит дымоход, используются проходные патрубки, а также потолочно-проходной узел. Чтобы герметизировать стык с покрытием крыши, выполняется крышная разделка.

Есть свои преимущества и у внутреннего расположения трубы, отводящей дым, строго по вертикали:

обеспечивается более стойкая тяга;
обслуживать конструкцию удобнее и проще;
утепление не требуется;
архитектурный облик фасада вашего дома не страдает.

Правда, при этом отнимается некоторая часть полезной площади внутри помещения. В процессе возведения конструкции дороже обойдется обустройство точек прохода сквозь потолок, перекрытия, кровлю. Да и герметичность вашего кровельного покрытия, конечно, нарушится.

Подведем итоги

В целом сэндвич дымоходы – современные системы, удобные и комфортные в повседневной эксплуатации. Главное – ответственно подойти к подбору их состава, толщины и прочих параметров, а также заказать монтаж у профессионалов. И тогда новая конструкция успешно прослужит вам не один год!

Вам также будет интересно

Как происходит установка дымоходов Установка дымохода через потолок Как выбрать дымоход Инструкция по монтажу дымохода Как правильно установить дымоход своими руками

Сэндвич дымоходы — плюсы и минусы – Вермилоджик

Менеджеры по продажам «сэндвич» — дымоходов традиционно вводят в заблуждение потребителей, презентуя дымоход в качестве пожаробезопасного, увязывая данное свойство с наличием утеплителя, снижающего температуру наружного контура трубы. Безусловно, на деле так и есть, однако история создания подобной конструкции дымовой трубы свидетельствует о том, что это скорее побочный эффект, нежели основная цель утепления внутреннего контура.

Экскурс в историю

Изначально, «сэндвич» — труба создавалась в период активной газификации Европейских стран и перехода с систем отопления с конвекционного (воздухогрейные печи, камины, и прочее) на отопление с помощью котлов с водяным контуром.

Новые отопительные приборы становились все более эффективными с точки зрения расхода топлива, что в свою очередь существенно снизило температуры отходящих газов на выходе из аппарата. Таким образом, образовался технологический разрыв между теплогенерацией с низкими температурами продуктов горения и дымоотведением (старые каменные и металлические не утепленные дымовые трубы), что потребовало решения проблем с обильным образованием конденсата.

Частично рынок обновления дымовых труб был занят так называемыми технологиями санации (FuranFlex, Keranova и т.д.), когда в старый дымоходный ствол помещается новый полимерный, стальной или керамический, способный противостоять воздействию агрессивной среды дымовых газов и конденсата.

Вторым, наиболее популярным способом решения данной проблемы стали дымовые трубы заводской готовности, представляющие 2 металлических ствола изолированных минеральным утеплителем – «сэндвич».

«Сэндвич»-дымоходы обладают массой плюсов, таких как легкость монтажа, широкие возможности по геометрии, легкий вес, способность монтировать дымоход в уже возведенном здании и отлично справляются со своей задачей – борьба с конденсатом на низкотемпературных теплогенераторах, за счет сохранения тепловой энергии отходящих газов и поддержания внутреннего ствола в состоянии, когда выпадение конденсата невозможно (температуры выше точки конденсирования).

Со временем рынок отопительного оборудования Европы полностью насытился новым, высокопроизводительным оборудованием и даже банный сегмент рынка в европейских странах все больше смещается в сторону электрокаменок – то есть высокотемпературное дымоотведение со временем изживает себя и закрепляется за дорогими дымоходными системами, преимущественно из керамики.

С приходом «сэндвичей» на Российский рынок (начало 2000-х годов) ситуация повторилась с точности «до наоборот» – аппараты выдавали высокие температуры, а дымовых труб заводской готовности, предназначенных для этого на рынке не было. С тех пор рынок теплогенераторов изменился незначительно, ведь процент газификации в нашей стране остается достаточно низким (в среднем по России 8-9%), а дешевых и удобных альтернатив «сэндвичу» на рынке так и не появилось.

Минусы дешевых «Сэндвич»-дымоходов

Ситуацию усугубляет так же то, что традиционно наиболее развитым сегментом рынка дымоходов является банный сегмент, где температуры для «сэндвича» просто запредельные (600-800С). Более того, прилавки завалены «сэндвич»-трубами сомнительного качества, порой выполненных из некачественных и не соответствующих требованиям материалов, что в свою очередь так же способствует большому количеству пожаров.

Стремление же продавцов выдать несоответствующий задачам дымоудаления продукт за единственно верное решение «способствующее» снижению риска пожаров, потому что на складе другого просто нет, только усугубляет данную ситуацию, ведь внутренний ствол «сэндвича» из-за чрезмерного утепления деградирует значительно быстрее, саморазрушаясь, тем самым дополнительно провоцируя пожарные ситуации.

Кроме того увеличенная толщина утеплителя (до 100мм), которой многие производители определяют применение «сэндвича» для высокотемпературных продуктов горения, выбирается исходя из климатических норм и внутренних температур дымовой трубы, а не с целью снизить температуры на наружном контуре.

Как показывает практика, 100мм утеплитель примененный на банной печи напротив существенно сокращает срок службы дымохода, обеспечивая постоянный перегрев внутреннего ствола(см. фото).

Преимущества системы «Вермилоджик»

В отличие от других дымоходных систем, «Вермилоджик» не страдает от высокой температуры. Монолитный вермикулитовый ствол практически не имеет линейного расширения, и, соответственно формы не меняет.

устройство и установка прохода через крышу, как правильно крепить

Правильно установленный качественный дымоход — залог безопасной эксплуатации печи в загородных домах, банях и загородных домах. В последнее время стали популярны дымоходы из сэндвич-труб. Несмотря на ряд нюансов при монтаже, такие трубы пользуются популярностью из-за невысокой цены и хороших технических характеристик.

Особенности конструкции

Большая часть пожаров в частных домовладениях возникает из-за грубых нарушений технологии монтажа печного оборудования, в том числе труб дымоудаления. Современные сэндвич-трубы более пожаробезопасны, чем обычные. Сэндвич каминного типа представляет собой трехслойную трубу. Эти изделия изготавливаются из нержавеющей или оцинкованной стали.

Как правило, для котлов и газовых котлов используют оцинкованные модели, так как материал плохо устойчив к высоким температурам и выгорает. Поэтому сэндвич-трубы из нержавеющей стали более универсальны и могут устанавливаться к твердотопливным котлам.

Сэндвич состоит из трех слоев.

Внутренний контур. Представляет собой цилиндр круглой формы толщиной от 1 мм. Внутренняя труба изготовлена из цельного листа металла посредством герметичного сварного шва. Благодаря антикоррозийным свойствам материала для изготовления сэндвич-трубы он не боится воздействия влаги и конденсата.
Изоляция. Расположен между внутренним и внешним слоями. Он не позволяет теплу от трубы нагревать крышу и другие близлежащие элементы, а также не дает остыть дыму при движении по дымоходу, что значительно снижает образование сажи на стенках трубы. Это позволяет чистить дымоход гораздо реже, чем с обычными трубами. Для утепляющего слоя применяют огнестойкие материалы высшего класса, например, минеральную вату из базальта, способную выдерживать температуру от 7000 С. Толщина утепляющего слоя в зависимости от материала и производителя может варьироваться от 40 до 60 мм.
Внешний корпус. Может быть изготовлен из нержавеющей стали или других металлов. Чтобы не повредить гальванический слой нержавеющей стали, препятствующий коррозии, шов выполняется лазерной сваркой. Варианты сэндвич-труб из нержавейки с наружным контуром самые экономичные, из меди и латуни дорогие, но очень эффектные на вид.

Дымоходы типа «сэндвич» состоят из дополнительных элементов. Их высота и диаметр могут сильно различаться в зависимости от производителя, поэтому лучше всего приобретать все комплектующие и комплектующие одной марки.

Преимущества и недостатки

Как и любые изделия, сэндвич-дымоход имеет как свои преимущества, так и недостатки.

Положительные аспекты включают некоторые аспекты.

Высококачественная изоляция. Внутренний слой надежно защищает элементы кровли, расположенные рядом с дымоходом, от тепла и огня. Благодаря этой особенности сэндвич-трубу можно выводить как на крышу, так и на фасад здания.
Недорогой и простой в обслуживании и ремонте. Так как копоть не образуется, нет необходимости часто чистить. В случае поломки найти и заменить дополнительные детали также не составит труда даже самостоятельно. Тем более, что на рынке представлено множество производителей и моделей сэндвич-труб.
Легкая конструкция. Сэндвич-дымоход в несколько раз легче классического варианта кирпичной кладки. Это позволяет не создавать дополнительную нагрузку на фундамент здания.

Без конденсата. В обычных дымоходах из-за разницы температур внутри и снаружи образуется влага, что приводит к коррозии металла и постепенному разрушению, что может быть очень опасно. Сэндвич, благодаря особой конструкции, лишен этого существенного недостатка.
Привлекательный внешний вид. По сравнению с обычными трубами из стали сэндвич выглядит более презентабельно и аккуратно, особенно если внешний контур выполнен из благородной меди или латуни.
Простая установка. Фланцевое или байонетное крепление используется для крепления трубы дымохода из сэндвича, что позволяет самостоятельно вывести дымоход через крышу и зафиксировать его.
Низкая стоимость. Сэндвич-дымоходы из нержавейки – самый бюджетный вариант, из латуни и меди – подороже.

Недостатков не много.

Короткий срок службы. Через 10-15 лет такой дымоход приходит в негодность и требует замены, тогда как кирпичная труба может прослужить 20 и более лет.
Уменьшенная герметичность во время работы. Это связано с постоянным воздействием температурных перепадов на участки сэндвич-трубы.

Однако, несмотря на недостатки, сэндвич-труба является отличной альтернативой классическим дымоходам, с более быстрой и простой установкой.

Принципы монтажа

Чтобы дымоход был установлен правильно и не было риска возгорания или отравления угарным газом, необходимо соблюдать строительные нормы и правила пожарной безопасности.

Необходимо руководствоваться следующими принципами:

в месте соприкосновения дымохода с кровлей или фасадом здания следует укладывать теплоизоляцию с помощью трубы или стального короба;
ни в коем случае нельзя соединять сэндвич-трубу напрямую с входным патрубком печи; такие дымоходы устанавливаются только на выходе;
дымоход монтируется так, чтобы стыки не попадали на границу с кровлей;
диаметр сэндвич-трубы по всей длине должен совпадать с диаметром трубы котла отопления;

длина горизонтальных участков не должна превышать 1 метра, так как они значительно снижают тягу;
Внизу дымохода установлено ревизионное окошко, через которое можно легко контролировать состояние трубы;
все доборные элементы должны совпадать по диаметру, чтобы не образовывались зазоры, снижающие пожаробезопасность трубы;
для удобного монтажа трубы между стропильной системой крыши используются отводы с углом 450; два колена 450 используются для образования прямого угла;
если дымоход проходит в непосредственной близости от стен, то их защищают асбестовым волокном.

При монтаже внутреннего контура трубы каждый следующий элемент вставляется внутрь предыдущего, а внешний контур собирается в обратном порядке.

Последовательность сборки

Устройство сэндвич-дымохода через крышу требует учитывать расположение полов и несущих балок и учитывать минимальное расстояние от трубы до горючих предметов (стены, потолок) 13 сантиметров.

Последовательность монтажа следующая:

В потолке имеется отверстие с отступом 250 мм от края трубы. Края отверстия закрываются утеплителем. Можно использовать минерит, который крепится саморезами или гвоздями.
Труба дымохода уложена в коробку. Он должен располагаться вертикально.
Лишнее пространство заложено минеральной ватой из базальта. На лицевой стороне дизайнерский лист из нержавеющей стали.

При выводе чердака в крыше прорезается отверстие. В месте прохода укладывается гидро- и пароизоляция крест-накрест.
После этого на трубу вплотную к кровле надевается мастер-фланец, к его юбке придается необходимая форма.
Место соединения магистрального смыва и труб тщательно промазывается термостойкой герметизирующей массой. Как крыша под резиной.
Каждое крепление дополнительно затягивается специальным хомутом.

Сэндвич трубы — идеальное решение для дымоходного оборудования не только печи, но и котла или газового котла. Его установка не требует много времени и сил и может быть выполнена своими силами при условии соблюдения инструкции по монтажу и норм пожарной безопасности.

Подробнее о монтаже дымохода из сэндвич-труб смотрите далее.
