Трубы стальные: диаметр, толщина, стенки

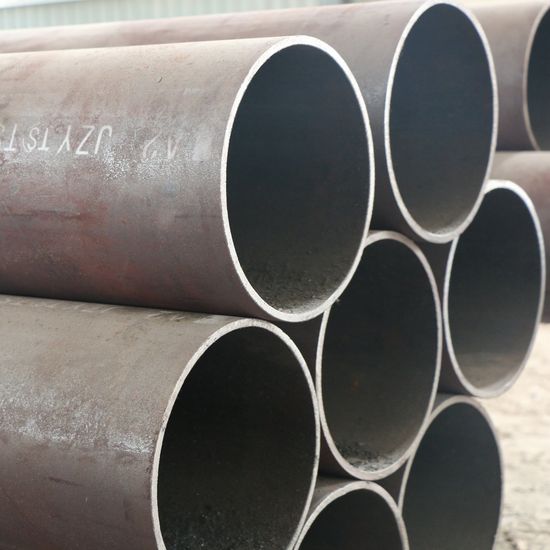

Любая стальная труба, независимо от области применения, характеризуется такими основополагающими значениями, как диаметр (бывает внутренний и наружный), длина и плотность/толщина стенки.
Под наружным диаметром чаще всего принято понимать расстояние между наружными кромками, зависит которое от нескольких факторов, в том числе, от той же толщины стенки, от производителя, от способа, которым изготавливалась труба и, конечно, от области применения.
Содержание статьи:
- Введение
- Параметры бесшовных материалов
- Параметры водогазопроводной трубы
- Область применения стальных труб
Введение
Все диаметры стальных труб, если речь идет о стандартах, определяются ГОСТом в соответствии с видом. Так гораздо легче становится процедура расчетов при монтаже и предварительном проектировании трубопровода, если известен наружный диаметр. Знание этой величины можно считать залогом правильного подбора всех элементов (заглушки, тройники, переходы, запорная арматура). Кроме того, эта величина просто крайне важна и незаменима при расчете веса.
Удобно заключать диаметр, толщину стенки стальных труб в таблицы.
Параметры бесшовных материалов
| Холоднодеформированная труба | Горячедеформированная труба | ||
| Наружный диаметр (мм) | Толщина стенки (мм) | Наружный диаметр (мм) | Толщина стенки (мм) |
| 23 | 5 | 32 | 3 |
| 26 | 4 | 42 | 3.5 |
| 40 | 5 | 57 | 3.5 |
| 48 | 6 | 76 | 4 |
| 57 | 2.8 | 89 | 3.5 |
| 60 | 4.5 | 108 | 4 |
| 68 | 4 | 133 | 5 |
| 75 | 5 | 146 | 5 |
| 85 | 9 | 159 | 6 |
| 102 | 10 | 168 | 8 |
| 120 | 6 | 219 | 8 |
Есть и исключение, в данном случае составляют которое водогазопроводные трубы, классификация которых составлена по такому признаку, как условный проход (Ду)
Параметры водогазопроводной трубы
| Наружный диаметр мм | В дюймах | Условный проход |
| 10,2 | 1/8 | 6 |
| 13,5 | 1/4 | 8 |
| 17 | 3/8 | 10 |
| 21,3 | 1/2 | 15 |
| 26,8 | 3/4 | 20 |
| 33,5 | 1 | 25 |
| 42,3 | 5/4 | 32 |
| 48 | 3/2 | 40 |
| 60 | 2 | 50 |
| 75,5 | 2 ½ | 65 |
| 88,5 | 3 | 80 |
| 101,3 | 3 ½ | 90 |
| 114 | 4 | 100 |
| 140 | 5 | 125 |
| 165 | 6 | 150 |
Приведенные выше таблицы диаметров, толщины стенок стальных труб, дают представление о том, что, к примеру, наружный диаметр является величиной, которая определяется строго ГОСТом, и она постоянна.
Область применения стальных труб
Каждому виду соответствует своя область применения. Так стальная труба с тонкими стенками считается универсальной в сфере своего применения, поскольку она удобна в обработке сварочным аппаратом и хороша на изгиб.
Таблицы с диаметрами и толщинами стенок стальных труб и вес – это еще далеко не исчерпывающая информация. Так, в случае с повышенной требовательностью к такому важному параметру, как прочность стальной трубы, используется бесшовная труба с тонкими стенами, которая нашла широкое применение в авиастроении, изготовлении деталей машин, трубопроводах и другом.
Ее главное преимущество, независимо от условий, в которых она будет использоваться, заключается в большом диаметре и длине, а также повышенной прочности при минимальной толщине стенки.
Стальная труба с толстыми стенками, по большому счету, не уступает тонкостенной по универсальности и превосходит предыдущий вид по надежности, прочности, устойчивости к большим давлениям и коррозии.
Приведенные параметры толщины стенок и диаметра стальных труб в таблицах незаменимы для расчетов и наглядного представления того, как эти характеристики соизмеряются друг с другом.
Возвращаясь к диаметрам и сфере задействования стальных труб можно отметить, что их применение распространено в строительной сфере, в сельском хозяйстве, отрасли автомобилестроения, в пищевой промышленности, химической, бытовой и других. Такая популярность, прежде всего, обусловлена экономической выгодой. Важное значение для любых труб из стали имеет как внешний вид, так и внутренний диаметр. И главное между ними отличие состоит в том, что наряду с тем, как внутренний диаметр остается всегда неизменным, внешний может варьироваться в зависимости от толщины стенок.
Именно диаметр является опорой разделения изделий на классы. Знание диаметра стальной трубы позволит, к примеру, просчитать заранее количество их, необходимое для транспортировки какого-либо вещества по магистрали. Следовательно, появляется возможность определения нагрузки на слабые места, на проектируемую систему в целом и, что важно, возможность их устранения.
Просмотреть таблицы диаметров и толщины стенок стальных труб – большого труда не составит, тем более, что они приведены выше, но стоит более детально остановиться на таком немаловажном нюансе, как разновидность диаметров. Они могут быть: номинальными, условными (фактический размер внутреннего параметра трубы, измеряется в миллиметрах), внутренними и наружными – соответственно важный при подборе соединительных элементов и фитингов параметр и показатель, по которому классифицируются все стальные изделия. Что характерно, диаметр стальной трубы определяет сферу ее применения.
В соотношении диаметра к стенке, продукция делится на следующие виды: нормальные, усредненные конструкции, элементы с толстыми стенками, изделия с тонкими стенками, трубы со стенками особо тонкими и трубы со стенками особо толстыми.
Также трубы подразделяются на: профильные, водогазопроводные, труба электросварочная прямошовная, труба бесшовная горячедеформированная и бесшовная холоднодеформированная.
Прочность стальных труб
Что касается прочности трубы, то это свойство зависит от формы и габаритов сечения, поскольку нагрузка, которую могут выдержать стальные трубы, напрямую зависит от толщины стенок. Поэтому, наряду со всеми таблицами толщины стенок и диаметров стальных труб, есть еще и дополнительные характеристики, в том числе такие, как прочность. Последняя используется в трубопроводах для расчета допустимого внешнего и внутреннего давления, а также для расчета жесткости каркаса в металлоконструкциях. Иными словами, без «правильного» сечения ни металлическая конструкция, ни трубопровод существовать не могут.
Так, геометрические параметры стальной трубы регламентируют ряд ГОСТов (нормативных документов), в которых указаны конкретные значения (в миллиметрах), а также представлены отклонения (допустимые) от упомянутых величин (длина изделия, толщина стенки, диаметр внешний и внутренний) в процентах от регламентированных габаритов.
Для того, чтобы рассчитать необходимое количество трубы, вы можете нажать на кнопку — «Строительные калькуляторы» с правой стороны экрана.
Размеры труб из стали и нержавеющей стали ASME B36.10 и ASME B36.19
| NPS | 6 | 8 | 10 | 12 | 14 |
| Внешний диаметр | 168,3 | 219 | 273 | 323,9 | 355,6 |
| Толщина стенки | |||||
| Ш 5 | 2,77 | 2,77 | 3,40 | 3,96 | 3,96 |
| Ш 5 С | 2,77 | 2,77 | 3,40 | 3,96 | 3,96 |
| Ш 10 | 3,40 | 3,76 | 4,19 | 4,57 | 6,35 |
| Ш 10 С | 3,40 | 3,76 | 4,19 | 4,57 | 4,78 |
| Ш 20 | 6,35 | 6,35 | 6,35 | 7,92 | |
| Ш 30 | 7. | 7,80 | 8,38 | 9,53 | |
| СТД | 7.11 | 8.18 | 9,27 | 9,53 | 9,53 |
| Ш 40 | 7.11 | 8.18 | 9,27 | 10.31 | 11.13 |
| Ш 40 С | 7.11 | 8.18 | 9,27 | 9,53 | 9,53 |
| Ш 60 | 10.31 | 12,70 | 14,27 | 15.06 | |
| XS | 10,97 | 12,70 | 12,70 | 12,70 | 12,70 |
| Ш 80 | 10,97 | 12,70 | 15.09 | 17,48 | 19.05 |
| Ш 80 С | 10,97 | 12,70 | 12,70 | 12,70 | 12,70 |
| Ш 100 | 15.09 | 18,26 | 21.44 | 23,83 | |
| Ш 120 | 14,27 | 18,26 | 21. 44 | 25.40 | 27,79 |
| Ш 140 | 20,62 | 25.40 | 28,58 | 31,75 | |
| ХХS | 21,95 | 22.23 | 25.40 | 25.40 | |
| Ш 160 | 18,26 | 23.01 | 28,58 | 33,32 | 35,71 |
NPS = номинальный размер трубы Н.Д. = Внешний диаметр
Размеры указаны в миллиметрах, если не указано иное.
Допуски на размеры бесшовных и сварных труб ASTM A530
до 4 = ± 0,79 мм | от 5 до 8 = + 1,58 мм / — 0,79 мм от 10 до 18 = + 2,37 мм / — 0,79 мм | от 20 до 24 = + 3,18 мм / — 0,79 мм | ||
Толщина стенки Все диаметры = — 12,5% + допуск не указан | Длина + 6,40 мм / — 0 мм | Вес + 10% / — 1,5% |
Единицы измерения
В американских стандартах для труб используются британские и метрические (SI) единицы измерения.
Важно не сочетать использование этих единиц, так как округление размеров привело к несовместимости некоторых значений.
Размеры
Стандартные размеры сварных и бесшовных труб из кованой стали для высоких или низких температур и давлений описаны в ASME B36.10. Стандартные размеры сварных и бесшовных кованых труб из нержавеющей стали описаны в ASME B36.19.. Суффикс « S » в номере спецификации используется для того, чтобы отличить трубу B36.19 от трубы B36.10. ASME B36.10 включает трубы другой толщины, которые также доступны в продаже из нержавеющей стали.
Допуски на размеры
Основные допустимые отклонения, включая требования к длине и прямолинейности труб, определены в ASTM A530, на этот стандарт ссылаются все стандарты ASTM на трубы.
Спецификация 40 Данные о трубах, включая данные о фланцах для фланцев на 150 фунтов
